2RF-avarrustyökalut rouhintaan ja viimeistelyyn
AF50-hienosäätöelementit viimeistelyavartimiin
viimeistelyavartimiin
viimeistelyavartimiin
Mehi Oy
Suunnittelemme ja valmistamme korkealaatuisia palatilallisia, lastuavia erikois- ja vakiotyökaluja sekä mekaanisia, hydraulisia ja pneumaattisia kiinnitinratkaisuja, mittausvälineitä ja tulkkeja sekä kovametallisuuttimia konepajateollisuudelle. Vaativat alihankinta- ja koneistuspalvelut sekä tuotekehityspalvelut kuuluvat myös palveluihimme. Mehi Oy:llä on sertifioitu toimintajärjestelmä käytössä.
» ISO 9001 laatujärjestelmä
» ISO 14001 ympäristöjärjestelmä
» ISO 45001 työterveys- ja työturvallisuusjärjestelmä
Olemme toimineet vuodesta 1973 ja toimitamme MEHI® -työkaluja Suomen lisäksi kansainvälisille markkinoille. Vuosikymmenien kokemus ja erikoisosaaminen mahdollistavat vaativien työkalukokonaisuuksien toteuttamisen aina asiakaslähtöisesti. Tavoitteena on aina asiakkaan tuotannon tehostaminen.
Käytössämme ovat uusimmat 3D CAD/CAM ohjelmat. Oma suunnittelu-, tuotanto-, lämpö- ja pintakäsittely sekä hiontaosastomme takaavat erittäin nopeat toimitusajat. Eri teräksistä valmistetut työkalut toimitetaan tarvittaessa karkaistuina ja pinnoitettuina sekä asiakkaan valitsemilla teräpaloilla. Alumiiniset erikoistyökalut pinnoitetaan tapauskohtaisesti tarpeen mukaan.
Asiakaslähtöisesti räätälöity erikoistyökalu valmistetaan jopa alle neljässä viikossa. Tarkka toimitusaika vahvistetaan tilausvahvistuksen yhteydessä. Vakiotyökaluista voidaan muokata asiakkaalle sopiva erikoistyökaluratkaisu. Valmistamme myös värinävaimennetut sorvaus- ja työkalupitimet.
Uutena palveluna suunnittelemme ja valmistamme mekaaniset, hydrauliset ja pneumaattiset kiinnitinratkaisut kokonaispalveluna avaimet käteen periaatteella. Myös laadun varmistukseen erilaiset mittausvälineet ja tulkit. Lisäksi esim. kovametallisuuttimet. Kysy lisää.
Kysy rohkeasti tarjous! tarjoukset@mehi.fi
» Erikoistyökalut:
• mittatilaustyönä asiakaslähtöisesti
» Vakiotyökalut:
• työkalut avartamiseen ja jyrsintään
» Kiinnitinratkaisut:
• vaativat kiinnitinratkaisut avaimet käteen periaatteella
» Mittausvälineet ja tulkit
» Kovametallisuuttimet
» Alihankinta- ja koneistuspalvelut:
• vaativat koneistus- ja tuotekehityspalvelut
» Muut palvelut:
• lämpö- ja pintakäsittelypalvelut, mm. hiiletyskarkaisu, mustaus, hiekka- ja lasikuulapuhallus ja jauhemaalaus sekä pyörö- ja tasohionnat
Erikoistyökalut

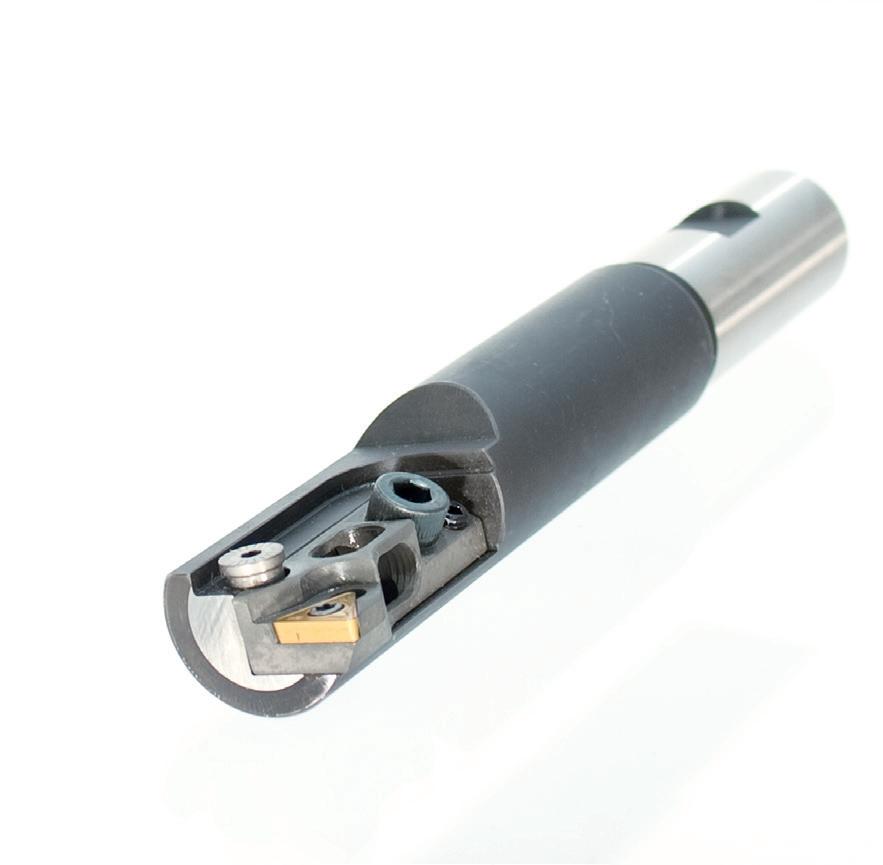

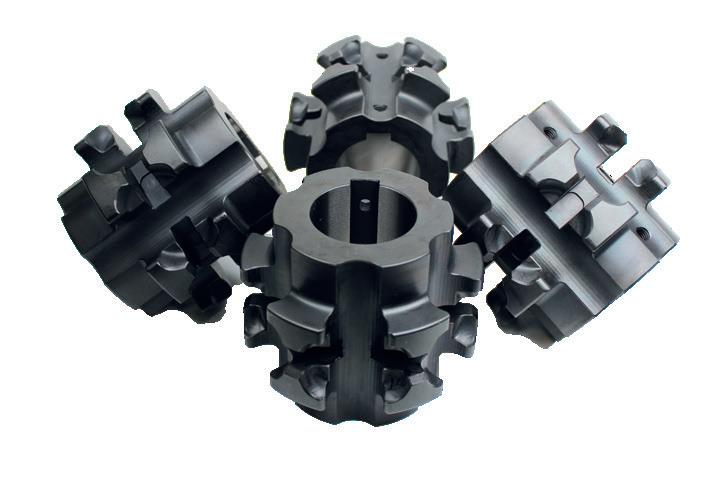

Mehi®erikoistyökalut
Mehi® -erikoistyökalut suunnitellaan aina asiakkaan tarpeista lähtien. Mehi® -erikoistyökalulla tehdään useampia työvaiheita kerralla ja asiakkaan tuotannon läpimenoajat nopeutuvat.
Mehi® -erikoistyökalut ovat tunnettuja korkeasta laadusta, toimintavarmuudesta ja pitkäikäisyydestään. Erikoistyökalu suunnitellaan alusta alkaen tai tarvittaessa modifioidaan Mehi® -vakiotyökaluista. Erikoistyökaluihin voidaan lisätä nestekanavat, riippuen työstettävästä materiaalista tai valmistaa työkalu värinävaimennettuna. Teräksiset Erikoistyökalut pintakarkaistaan ja tasapainotetaan, mikä varmistaa korkean laadun ja lisää työkalun kestoikää. Työkalut pintakäsitellään tarpeen mukaan. Erikoistyökaluratkaisut ovat saatavissa asiakkaan valitsemilla teräpaloilla.
Työkalurunko, teränpidin, hienosäätöelementti, teräpala
Mehi® -erikoistyökalut koostuvat esim. työkalurungosta ja siihen sopivasta teränpitimestä sekä viimeistelyssä esim. vaihdettavasta AF50 hienosäätöelementistä ja halutusta teräpalasta. Erikoistyökaluissa hienosäätöelementit voivat olla kiinni suoraan työkalurungossa. Toimitamme myös teräpalat työkalun yhteydessä suoraan Mehi Oy:n tehtaalta asiakkaan niin halutessaan ja tarvittaessa ehdotamme toimivaa teräpalavaihtoehtoa työkalukohtaisesti.
Työkalupitimet
Valmistamme työkalupitimet kaikkiin yleisiin standardin mukaisiin kiinnitystapoihin (DIN, HSK, BT, CAPTO) asiakkaan tarpeen mukaan. Myös muut räätälöidyt ratkaisut, kuten kutisteistukat, ovat mahdollisia.
Valmistamme Mehi® -erikoistyökalut yleisimmillä työkalupidintyypeillä. Vaativissa kohteissa, joissa työstettävä pinta on kauempana, ratkaisuna usein on värinävaimennettu tuurna yhdistettynä erikoistyökaluun tai integroitu värinävaimennettu työkaluratkaisu.

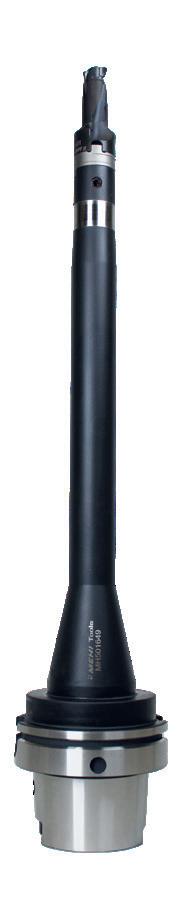

Värinävaimennetut työkalut
Erikoistyökaluja voidaan suunnitella ja valmistaa myös värinävaimennettuna. Valmistamme värinävaimennetut tuurnat, sorvaus- ja työkalupitimet asiakkaan tarpeen mukaan.
Tarjouspyynnön tiedot
Tarjouspyynnön lähtötiedot vaikuttavat tarjouksen laadintanopeuteen.
Työkalun ”vaativuudesta” riippuen toimitamme asiakkaalle budjettitarjouksen tai lopullisen tarjouksen 48 h kuluessa tarvittavien lähtötietojen toimittamisesta. Budjettitarjouksen kirjallisen hyväksynnän jälkeen suunnittelutyö jatkuu ja hinta sekä toimitusaika vahvistetaan tarjouksessa.
Tarvittavat tiedot:
» Kuva työstettävästä kohteesta tai luonnoskuva työkalusta
» Työstettävä materiaali
» Työkalun istukkatyyppi (DIN, HSK, WELDON, BT, HTS, CAPTO…)
» Haluttu teräpala (voimme myös suositella toimivaa teräpalaa erikoistyökaluratkaisuun)
» Muut suunnittelussa huomioitavat seikat
» Aikataulutoive, milloin työkalu tulee olla käytössä
Lähetä ko. tiedot sähköpostitse ja otamme tarvittaessa yhteyttä lisätietojen osalta. Suuremmissa työkaluprojekteissa, kuten koneistuskeskuksien kalustamisessa sovitaan tapaamiset asiakkaiden kanssa ja tarvittaessa suunnittelijamme käyvät asiakkaan luona (sovitaan erikseen).
Pyydämme lähettämään
tarjouspyynnöt: tarjoukset@mehi.fi
Erikoistyökalut

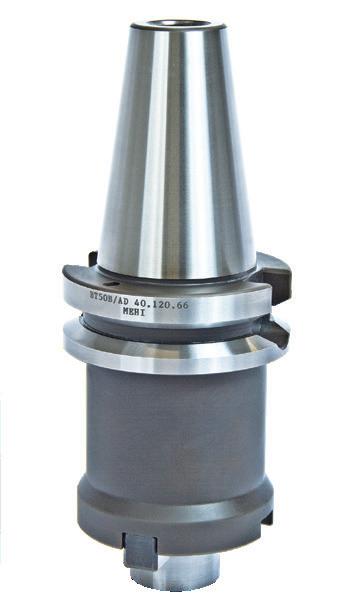

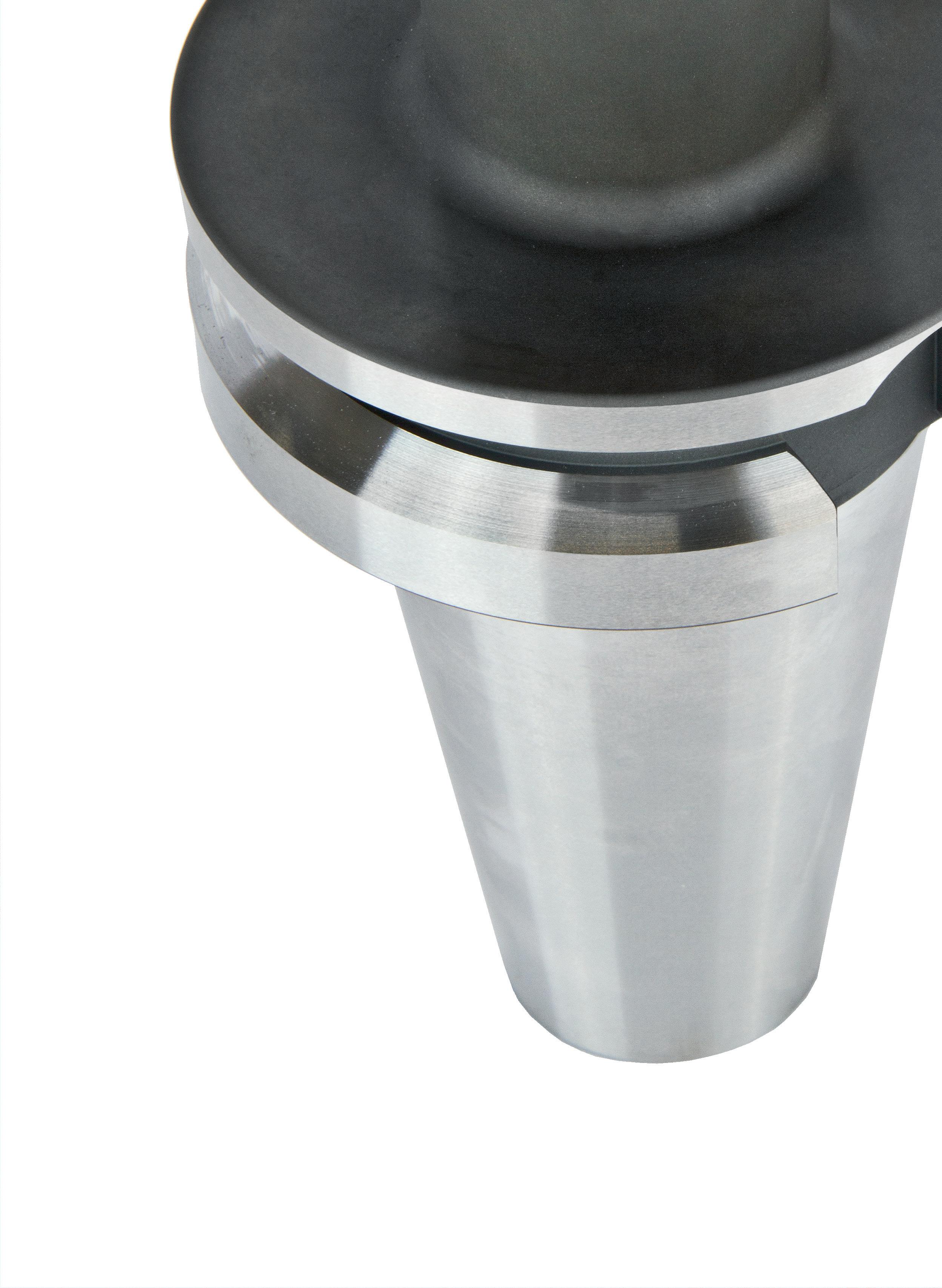

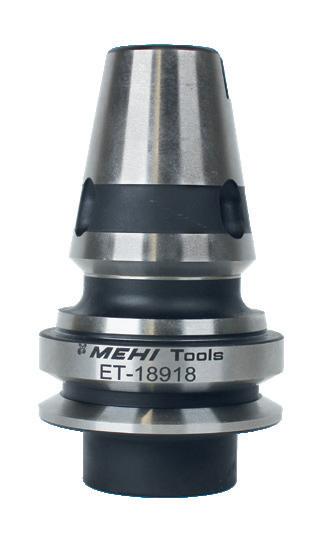

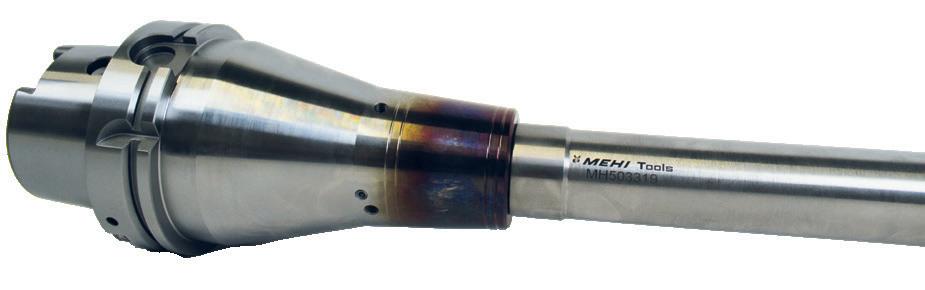

Räätälöidyt työkalupitimet

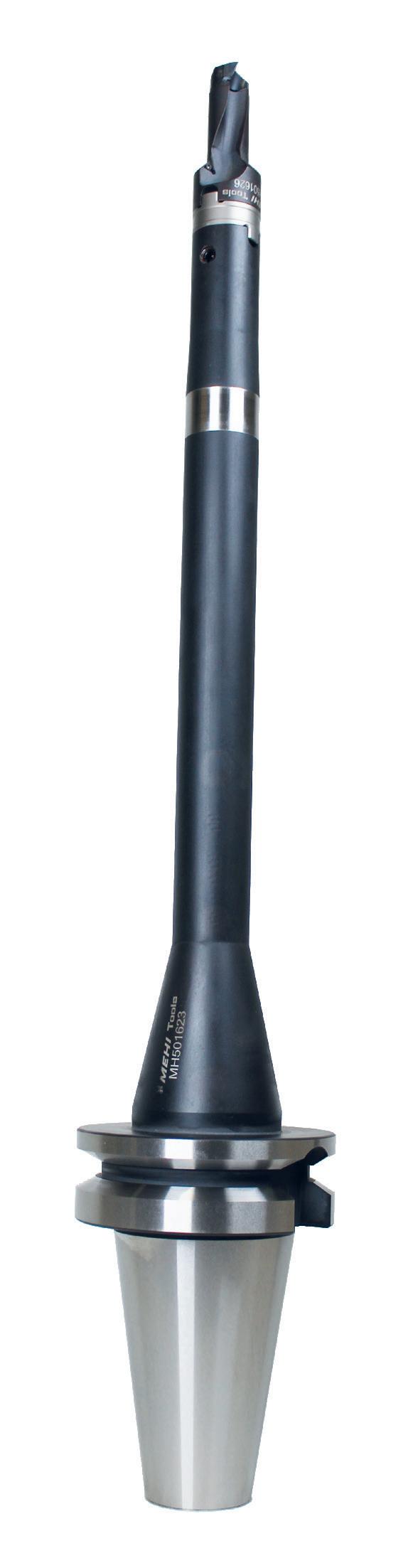

» Yleisimpiin karatyyppeihin (HSK, DIN, BT, Capto...)
» Räätälöityihin tuurniin myös värinävaimennus optiona
» Voidaan varustaa nestekanavilla
» Voidaan varustaa Balluf kololla
» Pituudet jopa 1 000 mm saakka

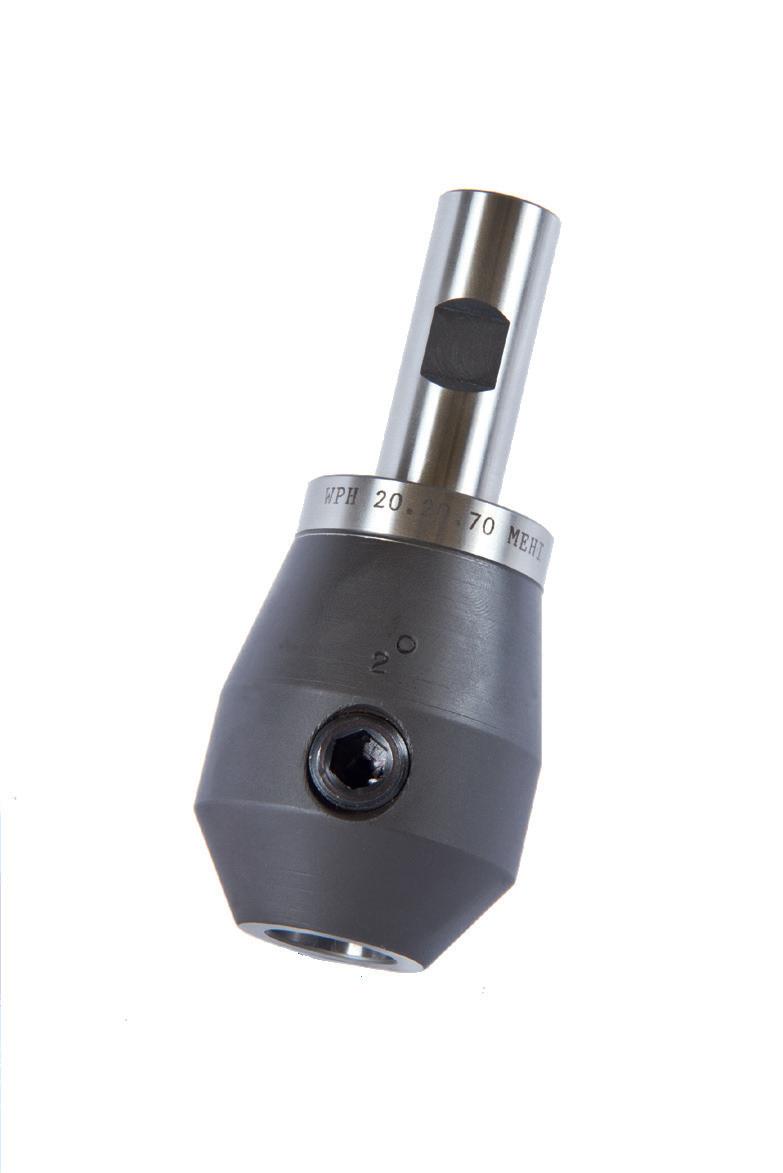

Säätöistukat
» Säädettävän istukan avulla voidaan työkalu säätää haluttuun halkaisijaan
» Suunnitellaan asiakkaan tarpeen mukaan

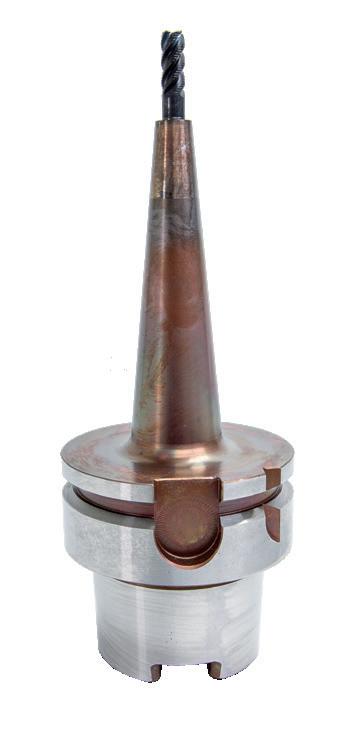

Kutisteistukat
» Valmistetaan asiakkaan toivomalla A-mitalla ja kiinnityksellä, esim. 4-35 mm poratapeille.

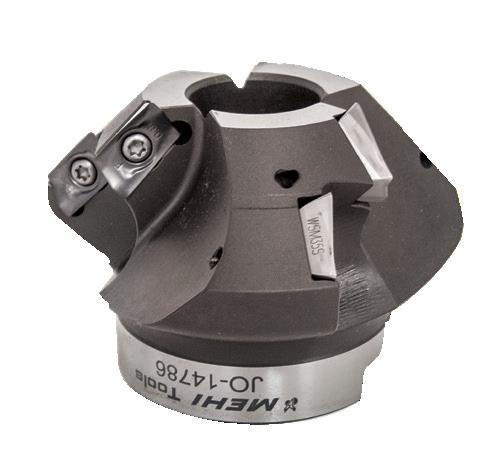

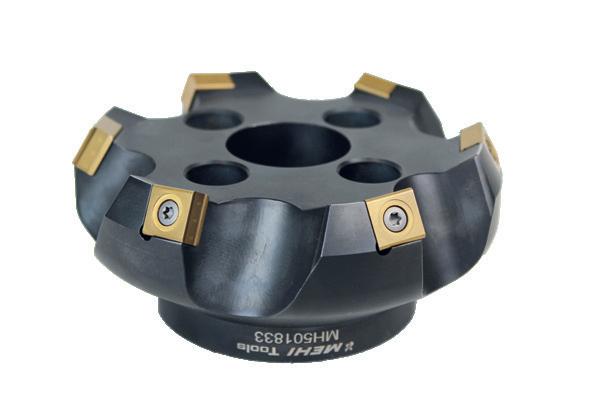

Viistejyrsimet
» Suunnitellaan asiakkaan ilmoittamalla kulmalla (As), korkeudella (L) ja kiinnityksellä
» Valmistetaan asiakkaan valitsimilla teräpaloilla
» Voidaan varustaa nestekanavalla
Erikoistyökalut

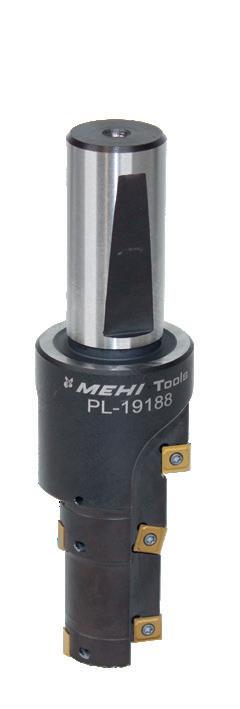

Porat
» Työkalut suunnitellaan työstettävän kohdekappaleen pohjalta
» Valmistetaan: asiakkaan toivomalla kiinnitystavalla
» Suorilla tai nousevilla lastu-urilla
» Voidaan valmistaa asiakkaan valitsemalla vaihtokärjellä ja teräpaloilla
» Voidaan varustaa nestekanavilla
» Esimerkiksi:
• porrasporat
• muotoporat
• tasoporat
• kartioporat
• U-porat
• HTS-porat

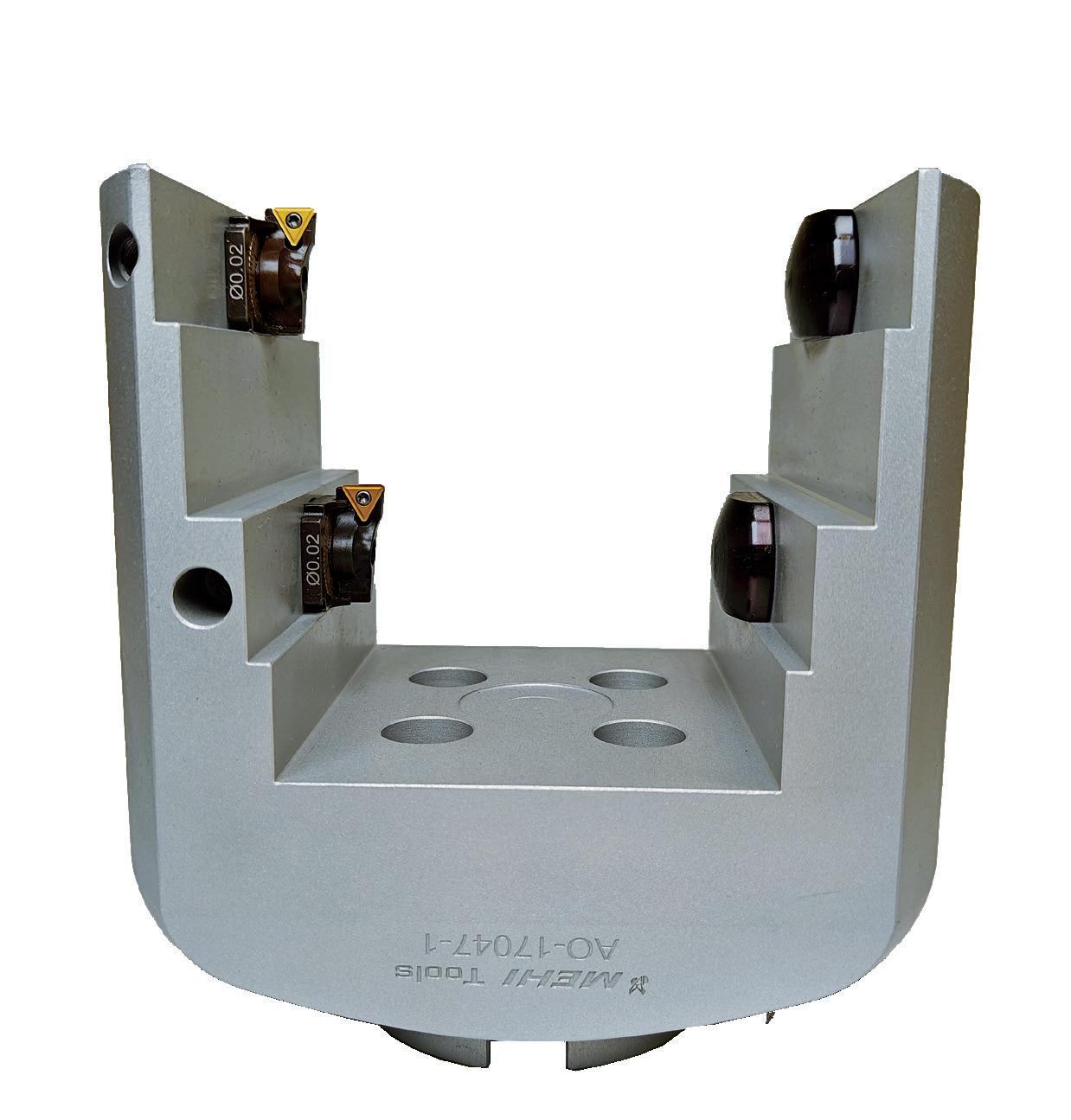

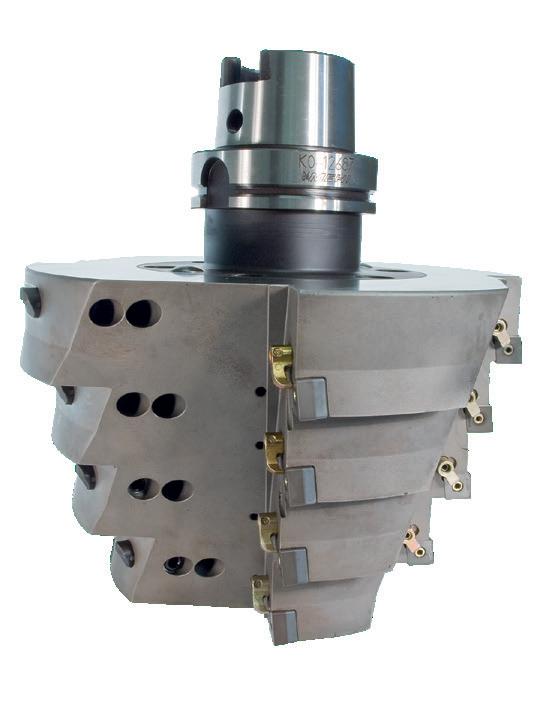

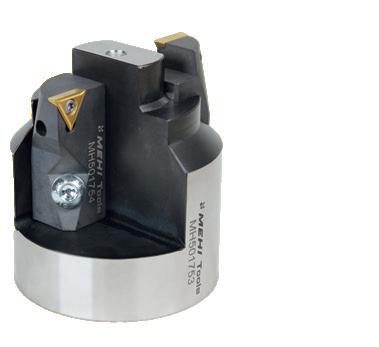

Porrasavartimet
» Valmistetaan asiakkaan toivomalla kiinnitystavalla
» Työkalut suunnitellaan työstettävän kohdekappaleen pohjalta
» Valmistetaan asiakkaan valitsemilla teräpaloilla
» Voidaan varustaa nestekanavalla

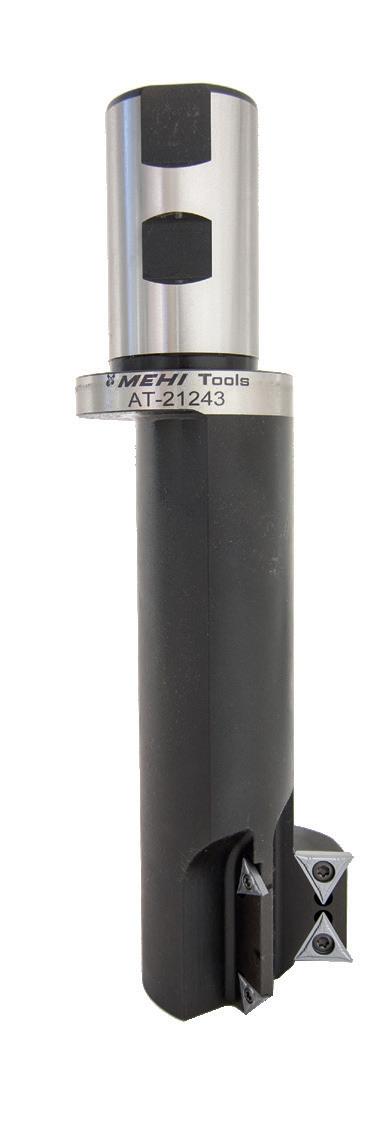

Altatasaajat
» Pyörimissuunta valittavissa
» Valmistetaan asiakkaan toivomalla kiinnitystavalla
» Valmistetaan asiakkaan valitsemilla teräpaloilla
» Voidaan varustaa nestekanavalla
Erikoistyökalut

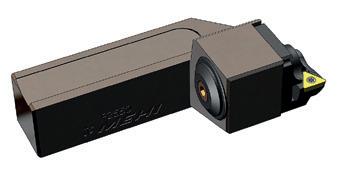

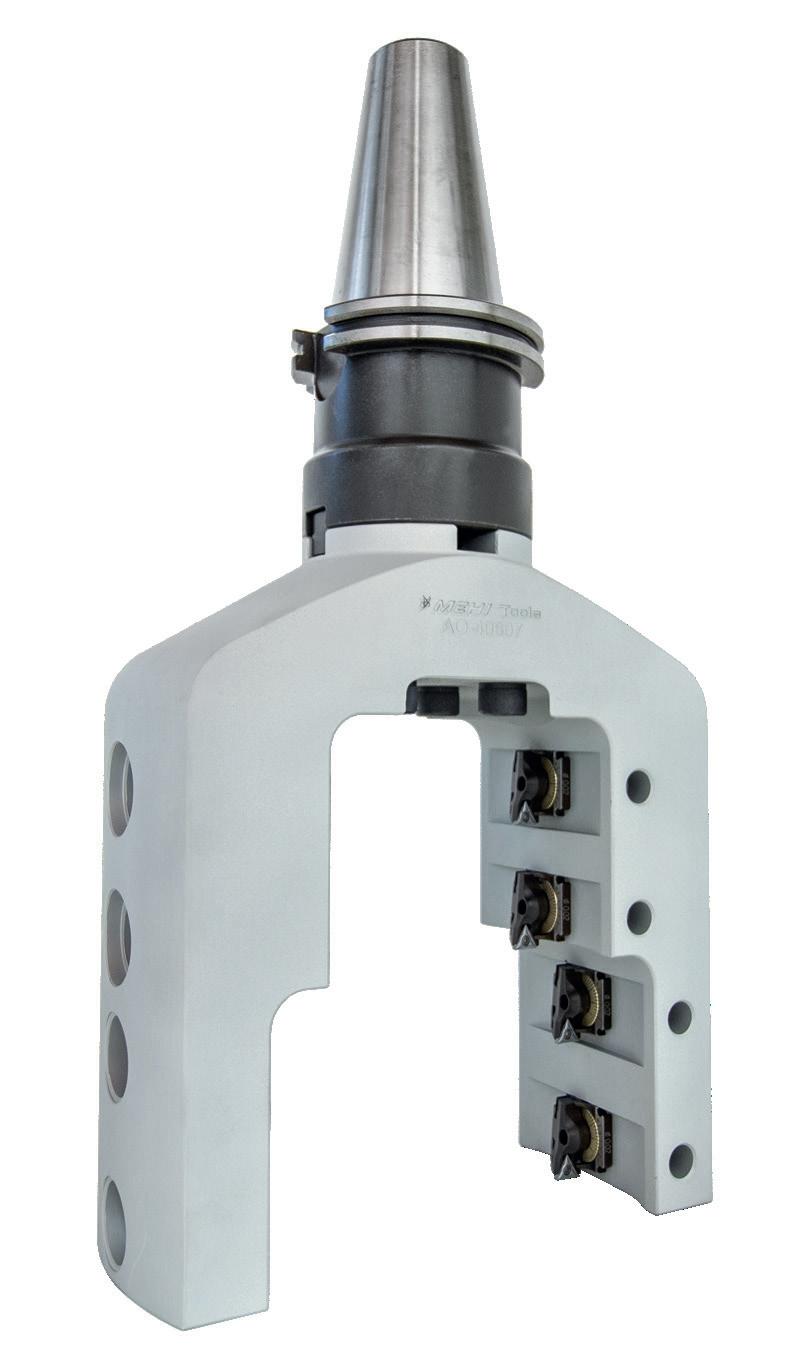

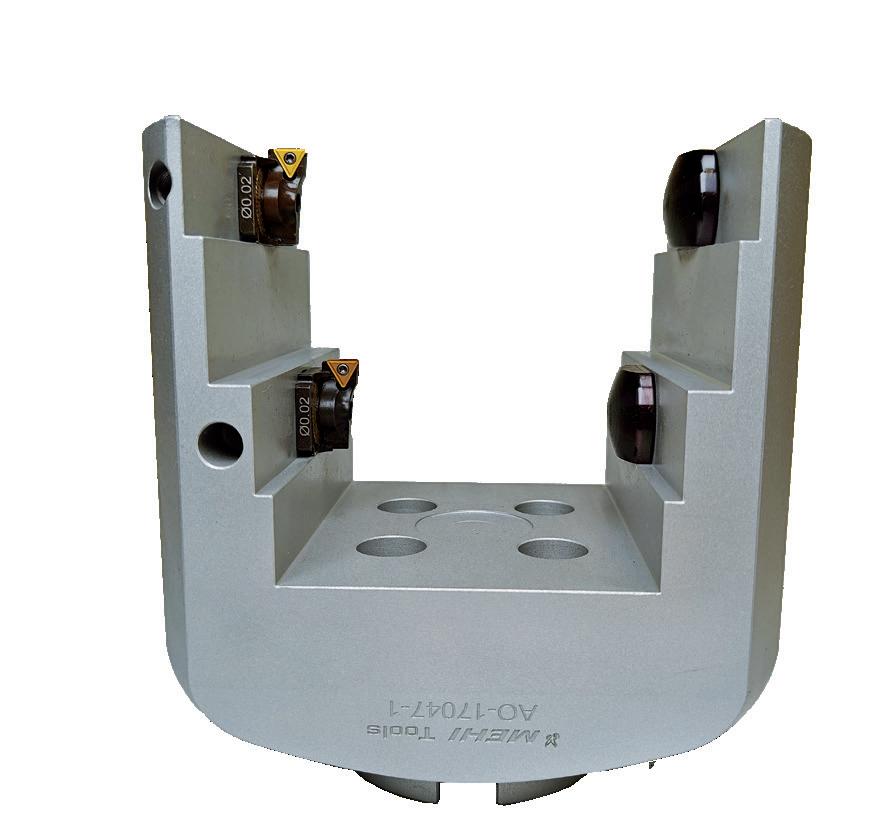

Ulkopuoliset avartimet
» Viimeistely- ja rouhinta-avartimet
» Valmistetaan asiakkaan toivomalla kiinnitystavalla
» Työkalut suunnitellaan työstettävän kohdekappaleen pohjalta
» Valmistetaan asiakkaan valitsemilla teräpaloilla
» Voidaan varustaa nestekanavalla
» Voidaan valmistaa myös säädettäväksi

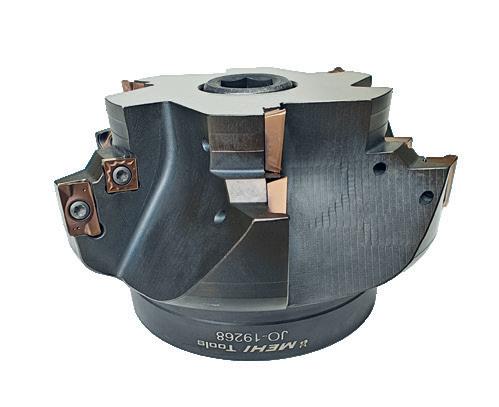

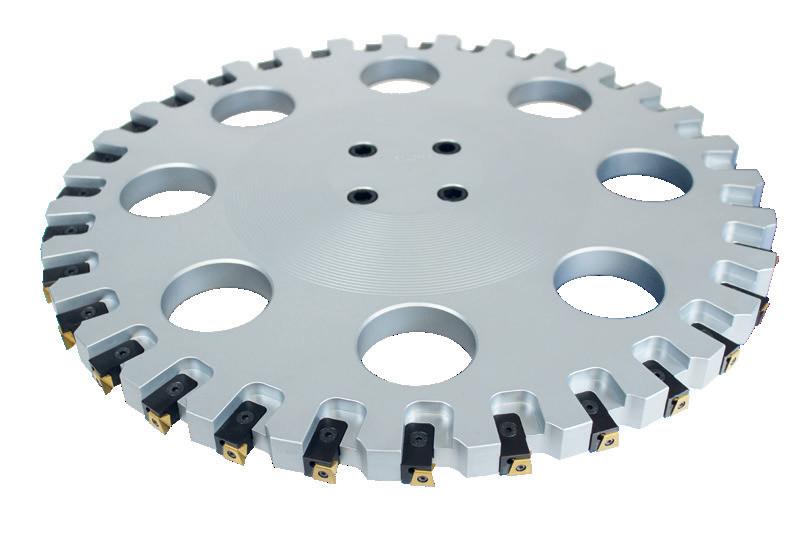

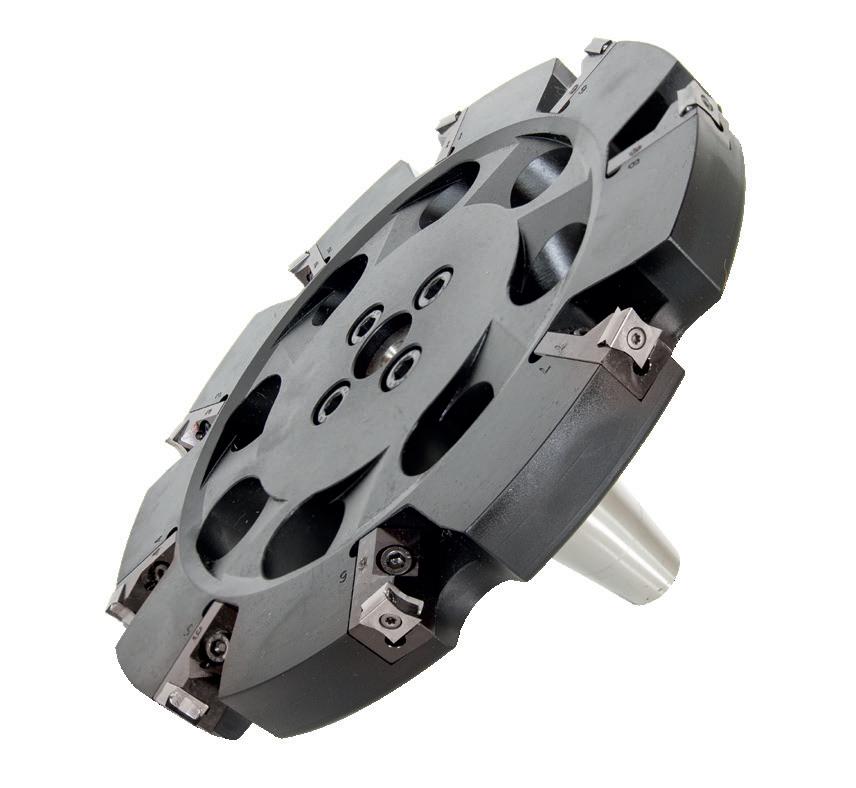

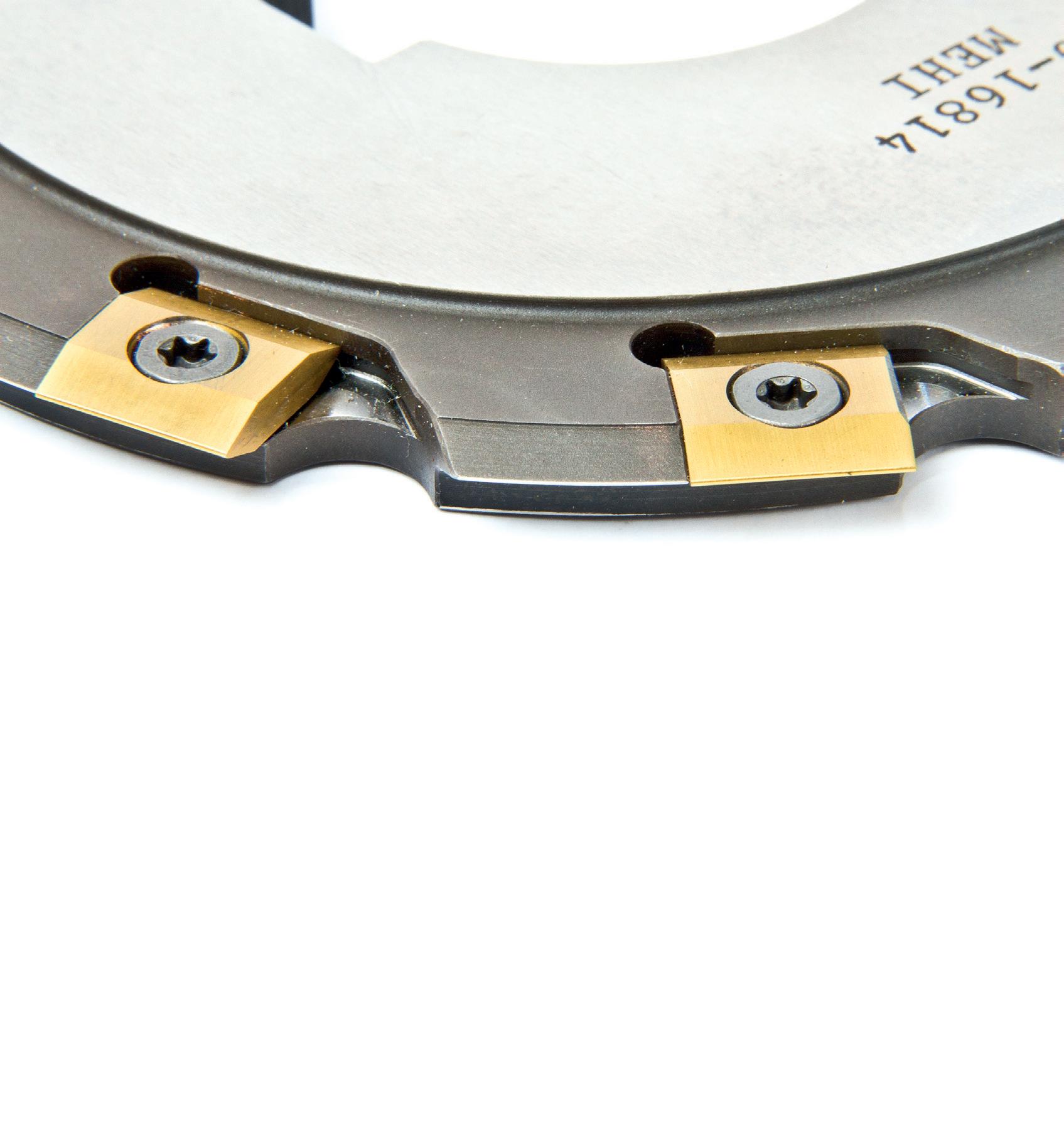

Muoto / Kiekkojyrsimet
» Valmistetaan asiakkaan toivomalla kiinnitystavalla
» Työkalut suunnitellaan työstettävän kohdekappaleen pohjalta
» Valmistetaan asiakkaan valitsemilla teräpaloilla
» Voidaan varustaa nestekanavalla
» Voidaan valmistaa halkaisijaltaan 600 mm. asti
Erikoistyökalut

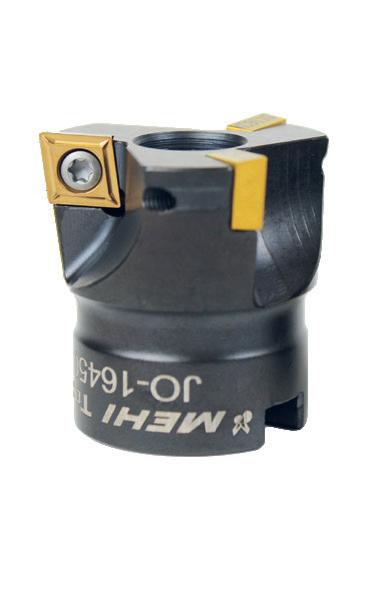

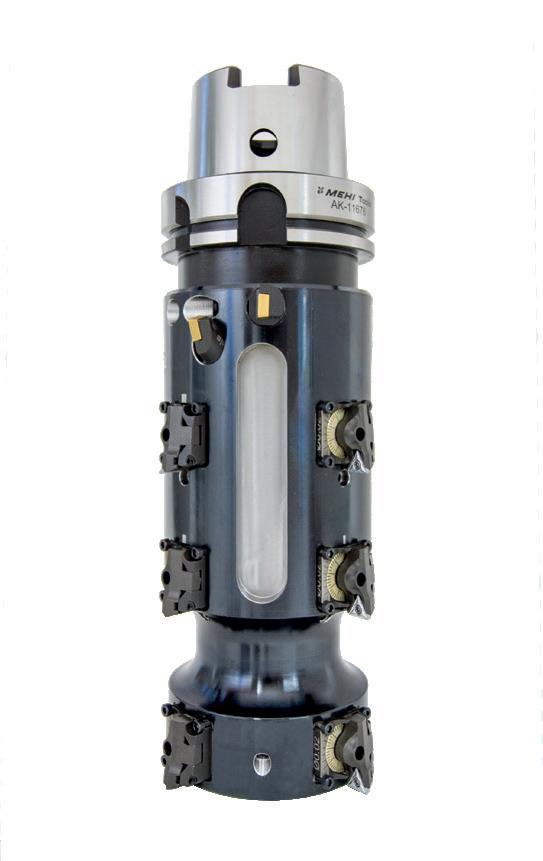

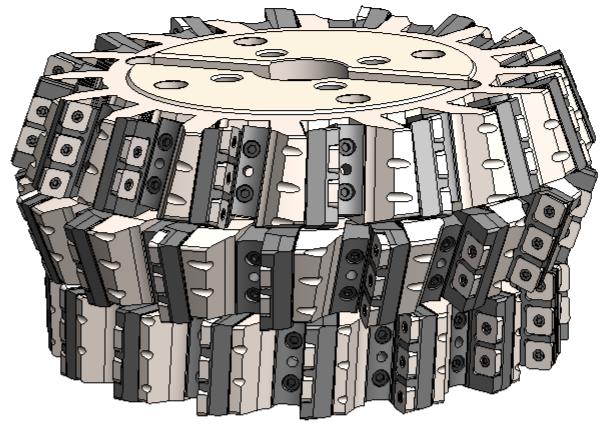

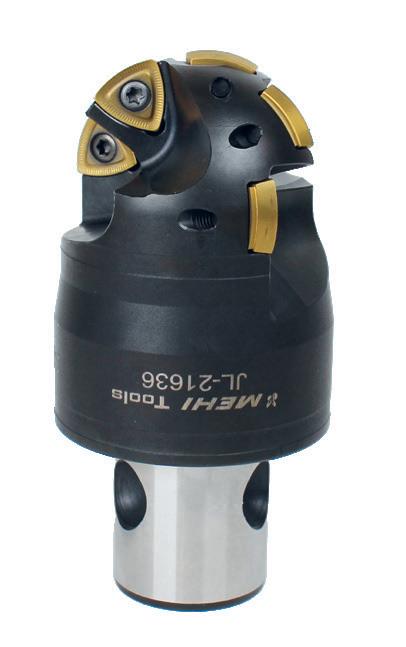

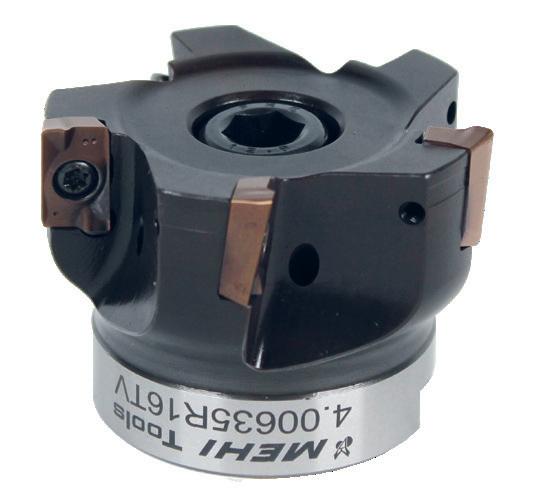

Turbojyrsimet
» Varustettu jäähdytyskanavilla
» Runko karkaistua terästä
» Teräpala APFX/APKT 1604..
» Tukeva kiinnitys otsatuurnaan

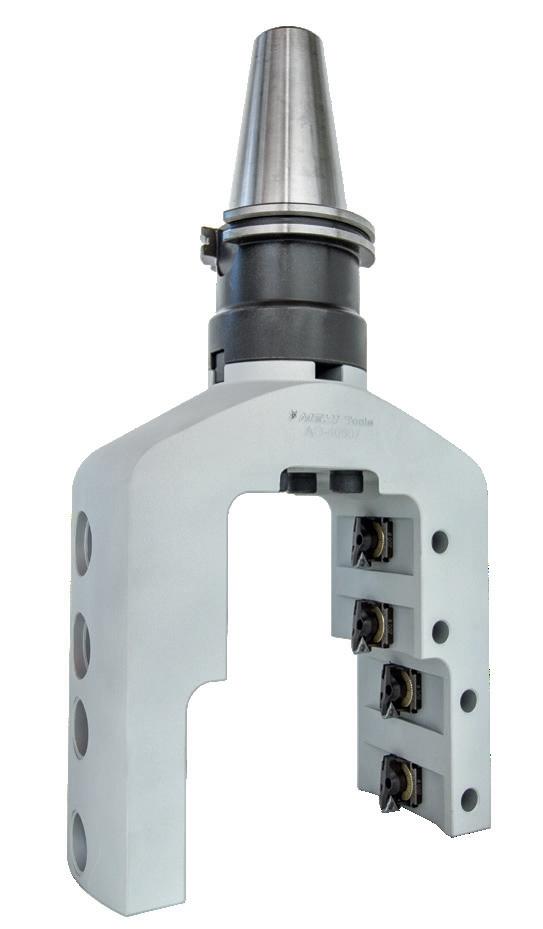

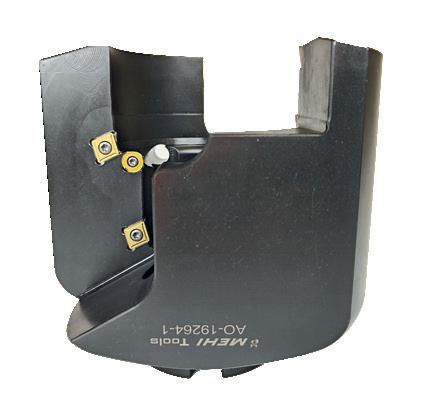

U-akselityökalut
» Käytetään monimutkaisten ulko- ja sisäpuolisten pintojen koneistukseen

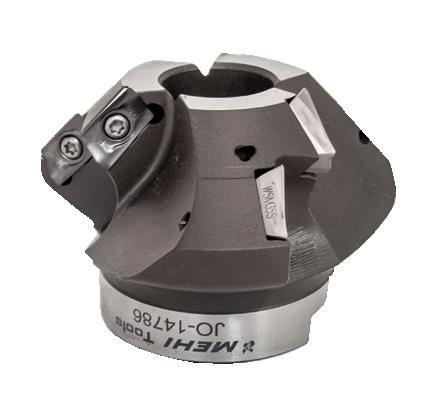

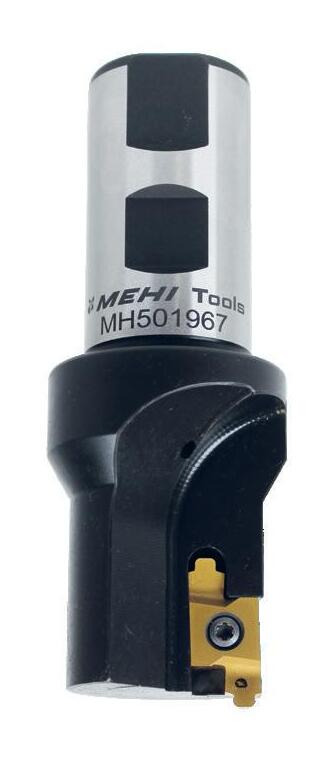

Otsapistojyrsimet
» Käytetään esimerkiksi O-rengasuran jyrsintään kappaleen otsapintaan
» Valmistetaan asiakkaan toiveiden mukaisesti
» Voidaan valmistaa myös säädettäväksi
AF20- ja AF25-hienosäätöelementit
» Erikoistyökaluihin
Malli D min. Dr AS Teräpala Teräpalan ruuvi
AF20CC06 20 0,3 95 CCMT0602.. J901030
AF20CC06R 20 0,3 95 CCMT0602.. J901030
AF25TC11 25 0,3 90 TCMT1102.. J901030
AF25TC11R 25 0,3 90 TCMT1102.. J901030

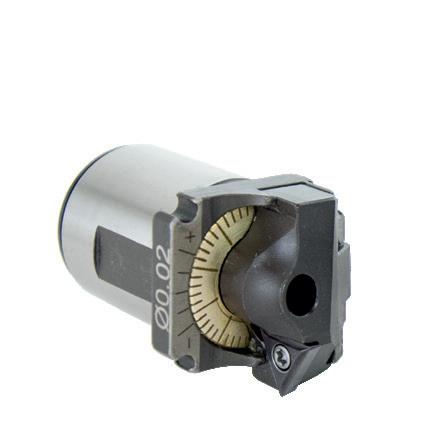

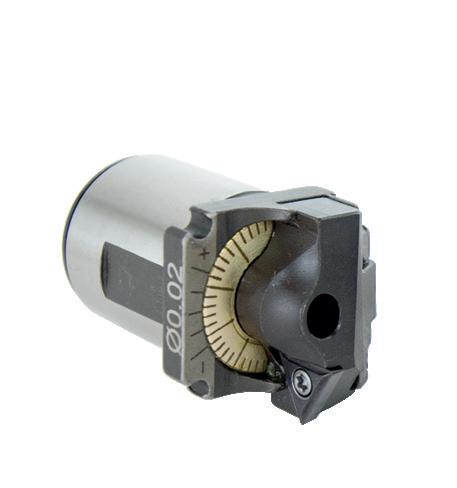

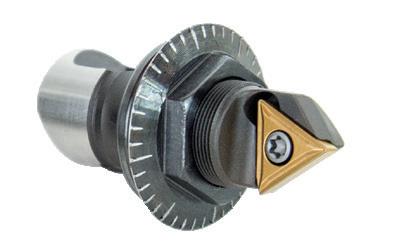

AF50-hienosäätöelementit viimeistelyavartimiin
» Säätötarkkuus 0.004 mm halkaisijassa
» Mahdollista käyttää myös erikoistyökaluissa
» Vakiotuote, saatavissa nopeasti tehtaan varastosta
Malli D min. Dr AS Teräpala Teräpalan ruuvi Kiinnitysruuvi
AF5090TC11L 50 3.00 90 TCMT1102.. J901030 K121110
AF5090TC11R 50 3.00 90 TCMT1102.. J901030 K121110
AF5095CC06L 50 3.00 95 CCMT0602.. J901030 K121110
AF5095CC06R 50 3.00 95 CCMT0602.. J901030 K121110
AF50RC0803L 50 3.00 90 RC..0803.. J901085 K121110
AF50RC10T3L 50 3.00 90 RC..10T3MO.. J901085 K121110
Erikoistyökalut

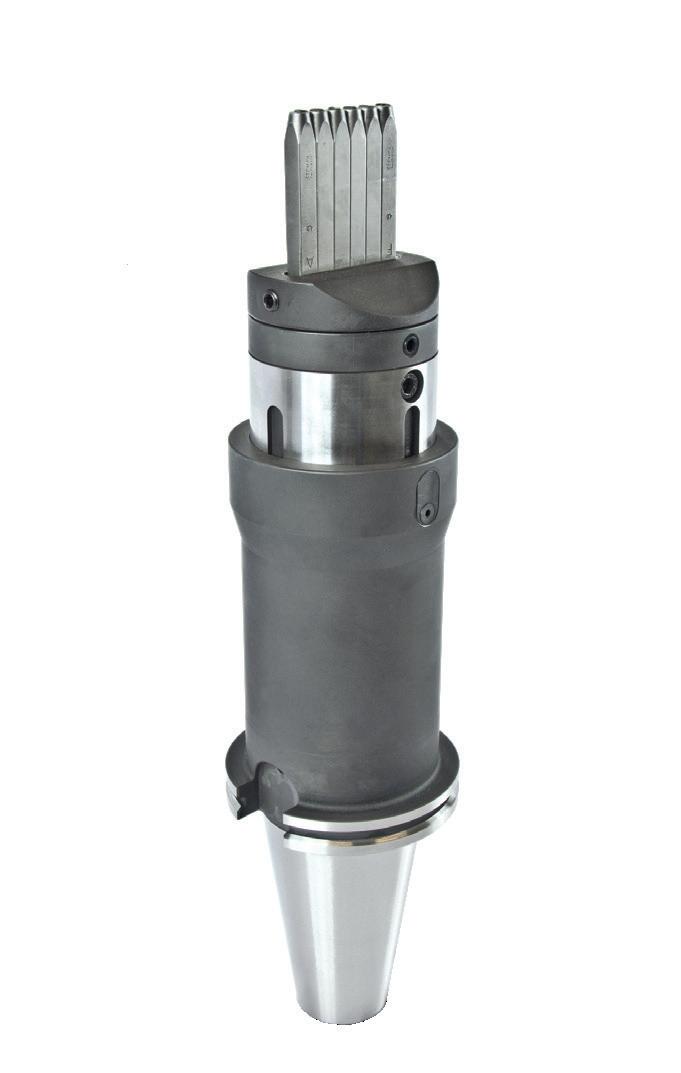

Leimasintyökalut
» Leimaustyökalu työkappaleiden leimaukseen koneistuksen yhteydessä
» Huomioitava työkalun iskupituus (35mm)
Kulmapäät
» Valmistetaan räätälöitynä halutulla istukkatyypillä
» HSKA63/80
» HSK 100
» C6
» BT50
» BT40
» Kulmapään muut mitat valmistetaan räätälöitynä
» Läpijäähdytys
Kysy tarjous: tarjoukset@mehi.fi
» Esim. teräsraepuhallukseen
» Kovuus esim. GA20 luokka, HRA 90 - 90,5
» Yksittäisistä kappaleista suurempiin sarjoihin
» Luomme tarvittaessa 3D mallin, joka on edellytys valmistukselle
Kysy tarjous: tarjoukset@mehi.fi
Mittausvälineet ja tulkit
» Laadunvarmistukseen tarkat mittausvälineet
» Tulkit (siniväritulkit, kitatulkit, tappitulkit, meno- ja hylkytulkit jne.)
» Käytetään esim. reiän halkaisijan tarkistamiseen
» Heitonmittalaitteet
» Tarkkuus 0,001 mm
» Kalibrointi
» Mittauspöytäkirjat
» MH-numero, mittausalue sekä yksilöintitunniste lasermerkkattuna
» Laadukas mustattu pinta
» Toimitetaan asianmukaisessa säilytyslaatikossa tarvittaessa

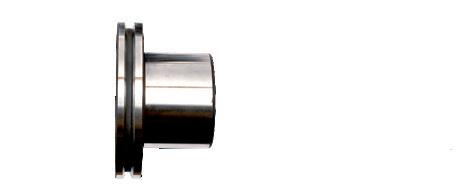

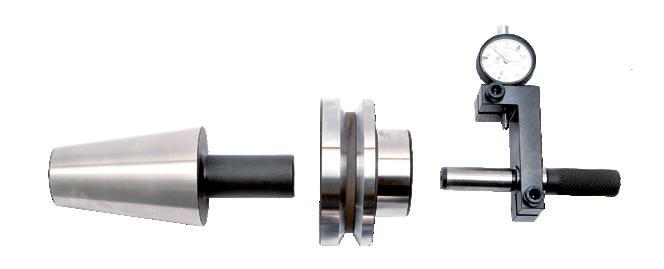

Säätötyökalut työkalunvaihtajille
» Säätötyökalu työkalunvaihtajan tarkistukseen ja säätämiseen
» Mittakello ei sisälly toimitukseen
» Kara/kartiomallit: BT, DIN, CAT, HSK...

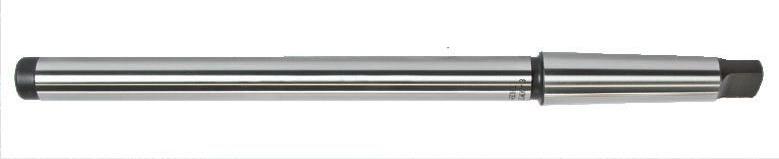

Tarkistustuurnat

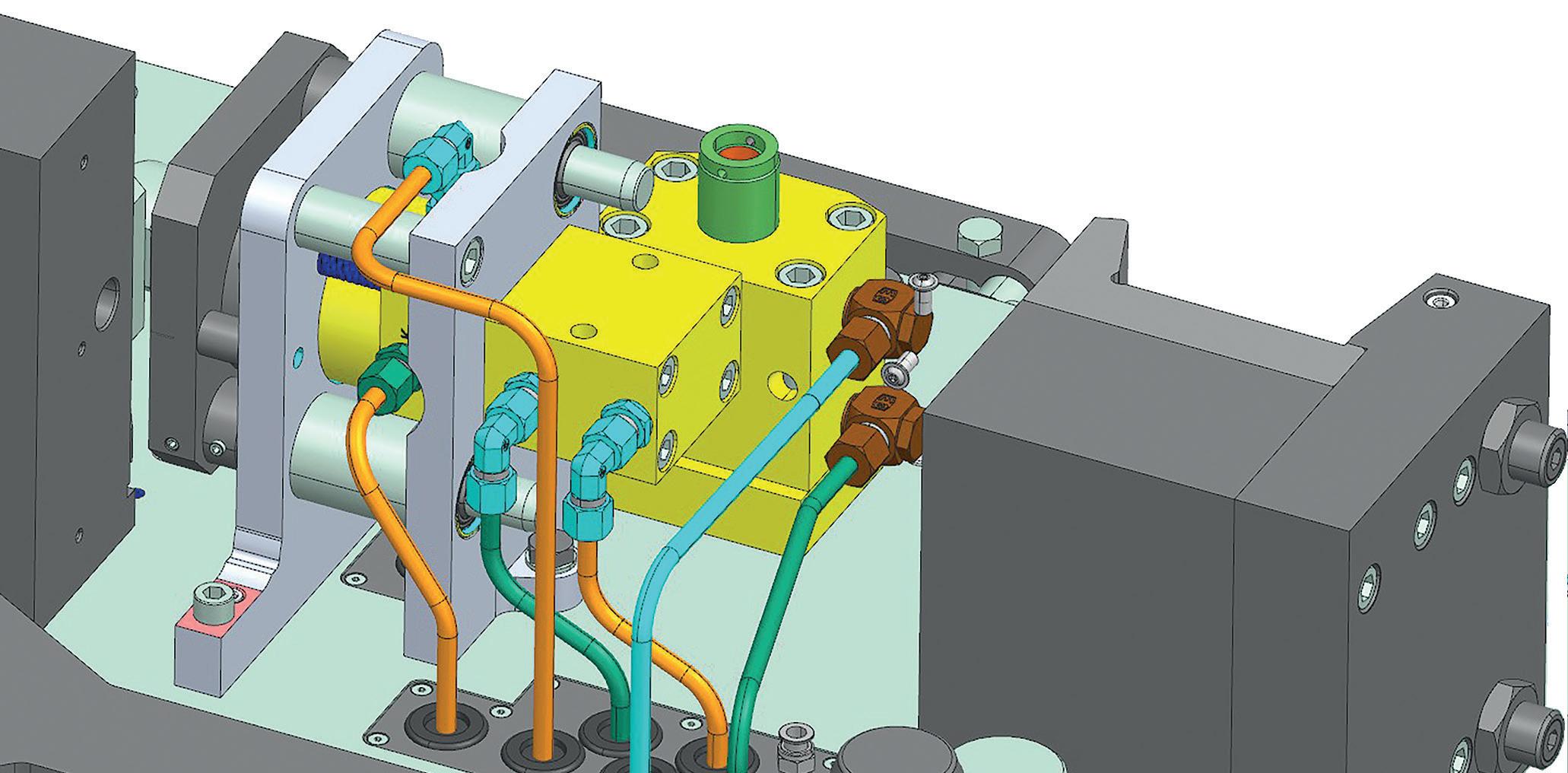

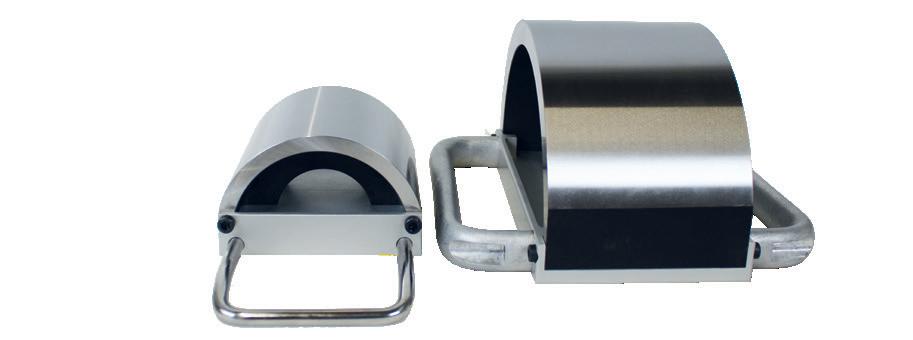

Kiinnitinratkaisut
» Asiakkaan tarpeeseen räätälöidyt kiinnitinratkaisut avaimet käteen periaatteella
• Mekaaniset
• Hydrauliset
• Pneumaattiset
» Suunnitellaan ja valmistetaan konedirektiivin mukaisesti
• Suunnittelu
• Valmistus
• Koneistetut osat
• Tarvittavat hitsaustyöt
• Kokoonpano
• Karkaisut
• Hionnat
• Mittaukset, testaukset ja toiminnan varmistus
• CE-merkki modulaarisiin ratkaisuihin. Tarvittavat kirjalliset ohjeet ja muu dokumentaatio

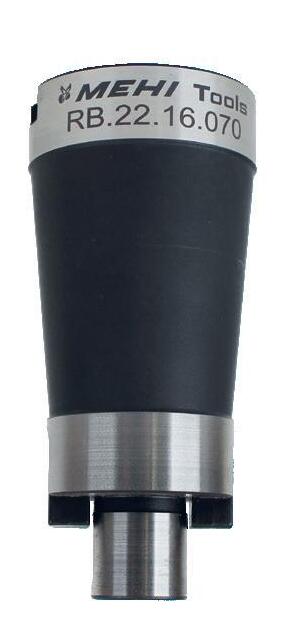

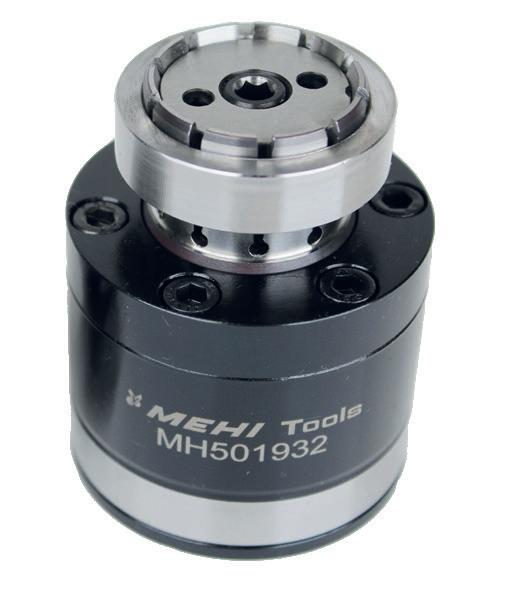

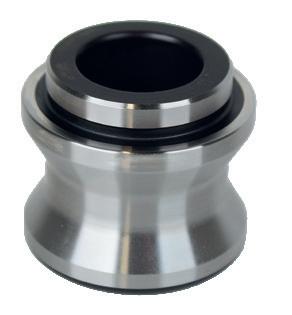

» Paisuvat ja supistuvat holkit/tuurnat, esim. hammaspyörien kiinnitykseen
• Paisuvat ja supistuvat holkit/tuurnat, kumitettuina (kumilaatu kestää leikkuunesteet)
» Lisäksi valmistamme:

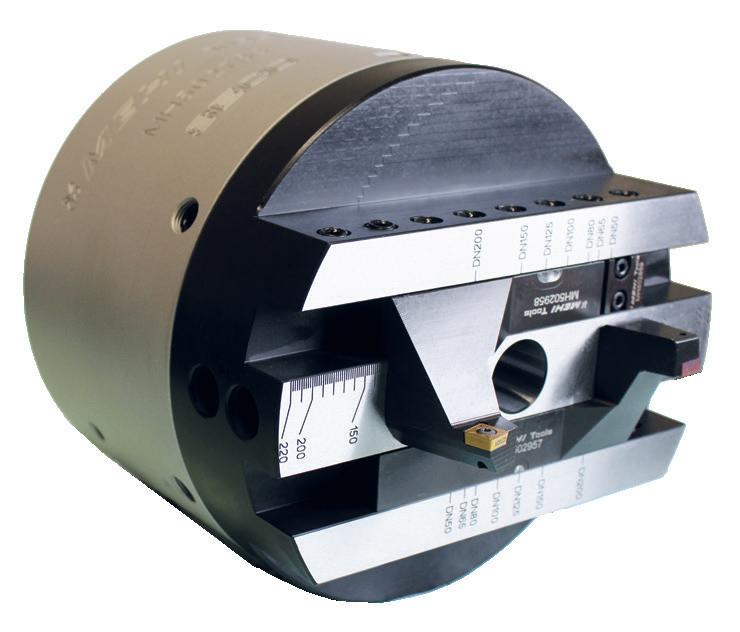

• Sorvien räätälöidyt kovat leuat tai robotin tarttujat
• Värinää poistavat kiinnitinratkaisut nollapistepöytiin
• Modulaariset kiinnitinratkaisut, esimerkiksi kiinnitintornit ja alustat
Kysy rohkeasti tarjous! tarjoukset@mehi.fi
Alihankinta- ja koneistuspalvelut
Olemme erikoistuneet vaativien koneenosien ja kappaleiden valmistukseen, protoista suurempiin sarjoihin, tarkkuutta ja nopeutta unohtamatta.
Toimitamme koneistetut tuotteet karkaistuina, hiottuna, mustattuna tai jauhemaalattuna RAL-värikartan mukaan.
Tarjoamme lisäksi tuotekehityspalveluita ja teknistä piirtämistä sekä 3D-mallintamista
Raaka-aineina käytämme kaikkia yleisiä koneenrakennusteräksiä, erikoistyökaluteräksiä, alumiinia ja erilaisia muoveja.
Käytössä kahden pajan koneet ja osaaminen, joka takaa kustannustehokkaat hinnat sekä nopeuden.
» Vaativat alihankinta- ja koneistuskappaleet
» Koneenosien valmistus
» Sopimusvalmistus
» Suunnittelu ja valmistus
» Tuotekehityspalvelut
» Tekninen piirtäminen, 3D mallintaminen
» Kokoonpanopalvelut
» Yksittäiset kappaleet, pienet sarjat, protot
» Lämpö- ja pintakäsittelyt
• karkaisu, mustaus
• auhemaalaus RAL-väriartan mukaan
» Hiekkapuhallus
» Lasikuulapuhallus
» Hiontapalvelut
• pyörö- ja tasohionnat
» Tasapainotuspalvelut
• tasapainotamme erityisesti kiinteärunkoiset, pyörähtävät työkalut ja erilaiset istukat
• tasapainotus onnistuu G2.5 tai G6.3 luokissa maksimissaan 15 000 rpm alueelle
Ajantasainen lista käytössämme olevista koneista löytyy verkkosivuiltamme www.mehi.fi
Toimitamme koneistamamme tuotteet tarvittaessa karkaistuina, hiottuina, mustattuna tai jauhemaalattuna RAL-värikartan mukaan. Tarjoamme myös lasikuula- ja hiekkapuhalluspalveluita.
Oma karkaisu-, mustaus- ja hiontaosasto mahdollistaa todella nopeat toimitusajat.
Tasapainotamme erityisesti kiinteärunkoisia, pyörähtäviä työkaluja ja erilaisia istukoita.
Mehi® – vakiotyökalut
Mehi® vakiotyökalut ovat tunnettuja korkeasta laadusta, toimintavarmuudesta ja pitkäikäisyydestään. Mehi® tuoteperheistä löytyy runsaasti vaihtoehtoja avartamiseen konepajateollisuuden tarpeisiin. Esim. rouhinnassa vakiotyökalujen reikäalueen vaihteluväli on D19.5-D1310 ja viimeistelyssä D20-D1800. Työkalut on varustettu nestekanavalla (eritelty taulukoissa), teräksistä valmistetut vakiotyökalut on aina lämpö- ja pintakäsitelty. Alumiiniset työkalut ovat pinnoitettuja.
Työkalurunko, teränpidin, hienosäätöelementti, teräpala
Mehi® vakiotyökalu koostuu esim. työkalurungosta ja siihen sopivasta teränpitimestä ja viimeistelyssä käytettävästä hienosäätöelementistä (esim. AF50).
Toimitamme myös asiakkaan valitsemat teräpalat tilatun työkalun yhteydessä.
Mehi® vakiotyökaluihin kuuluu laaja skaala erilaisia teränpitimiä, joka valitaan käyttökohteen mukaan. Säädettävät hienosäätöelementit mahdollistavat jopa 0,004 mm tarkkuuden.
Kysy rohkeasti tarjous! tarjoukset@mehi.fi
Mehi® - vakiotyökalujärjestelmä

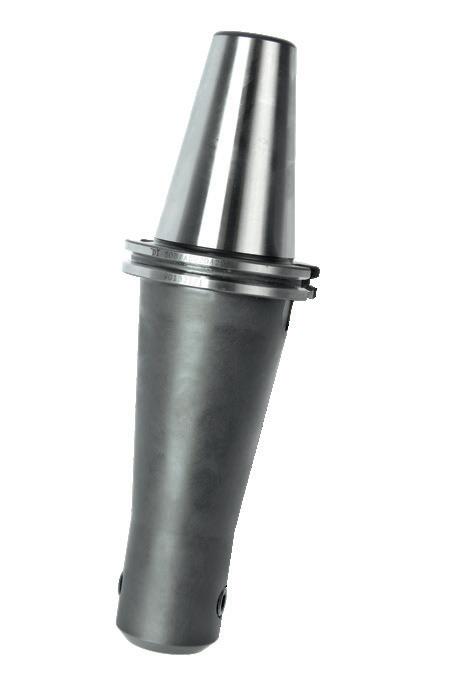

Mehi-avartimet voidaan kiinnittää kaikkiin yleisimpiin kartioihin.
Työkalun jatkaminen on helppoa käyttämällä vähennys- tai suorajatkoja, joihin työkalu kiinnitetään.
Mehi – vakiotyökalujärjestelmä sopii myös jyrsintään ja poraukseen.
Edut:
» Voi kiinnittää standardi otsajyrsin-tuurnaan
» Tukeva rakenne
» Pituus säädettävissä jatkokappaleiden avulla
» Laaja halkaisija-alue D12-D1800
» Teränpitimet ISO-standardin mukaisille paloille
» Jäähdytysnesteen käyttömahdollisuus

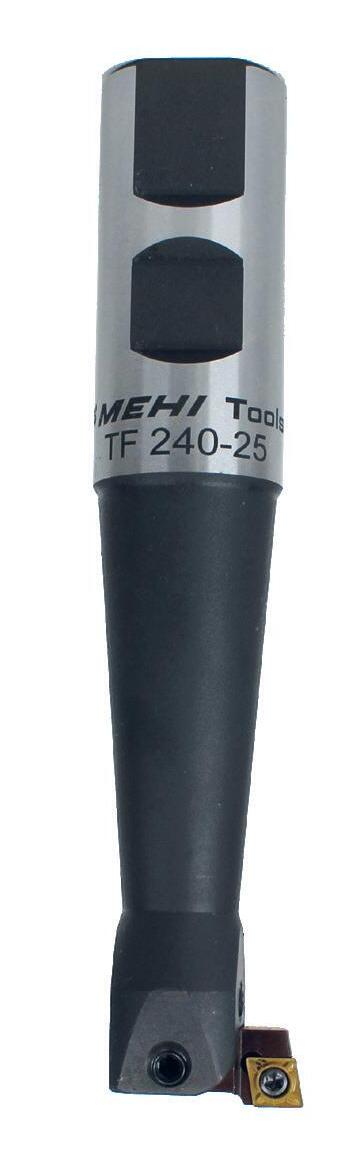

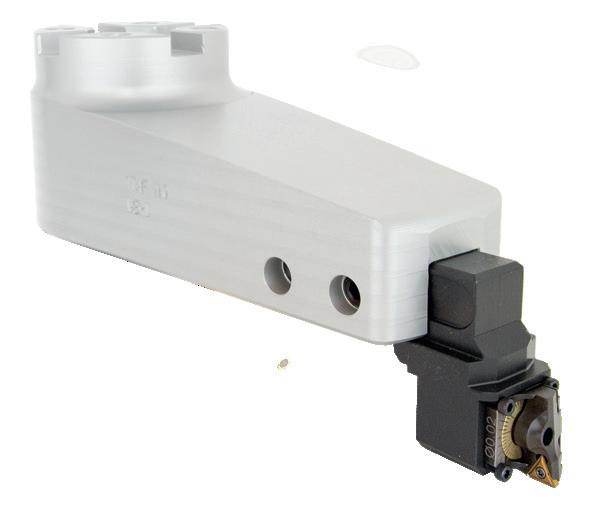

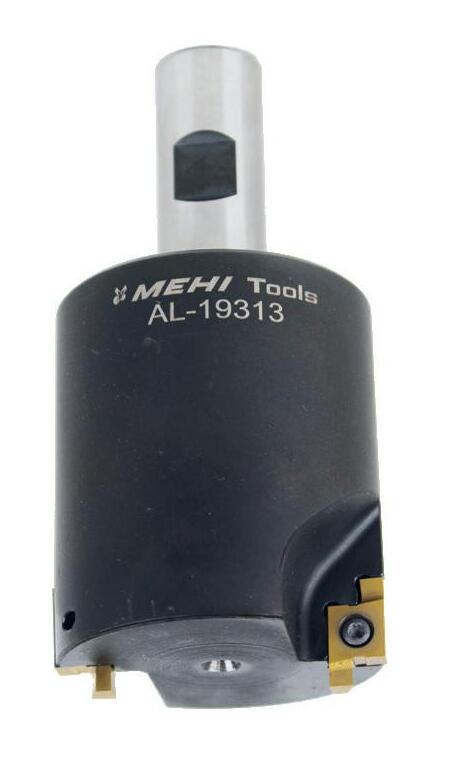

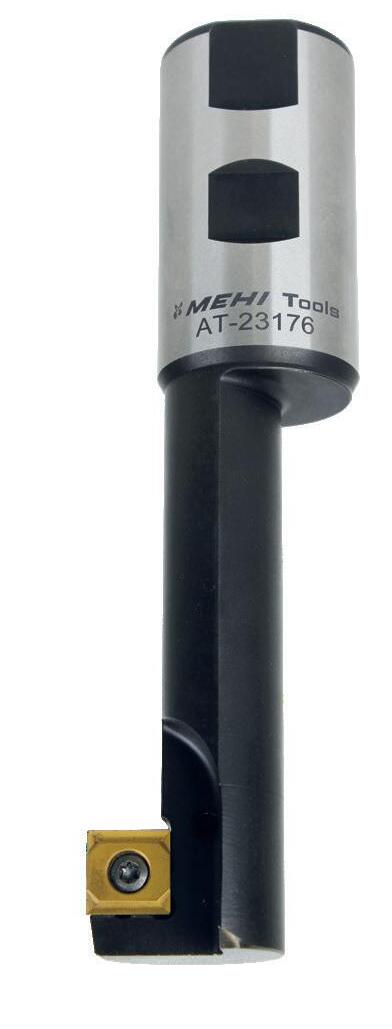

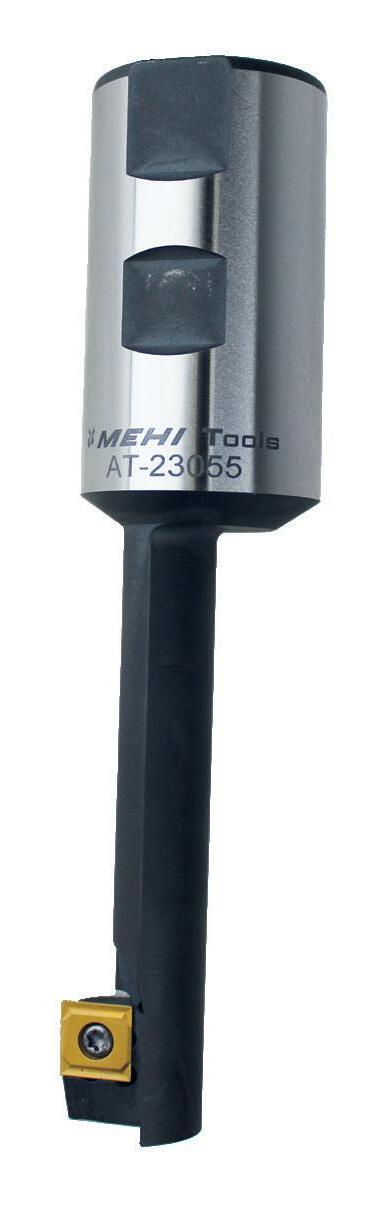

TF-avarrustyökalut
» Halkaisija-alueelle D19.5 - D65
» Yksileikkuinen avarrustyökalu
» Rouhintaan tai välirouhintaan
» Säädettävä

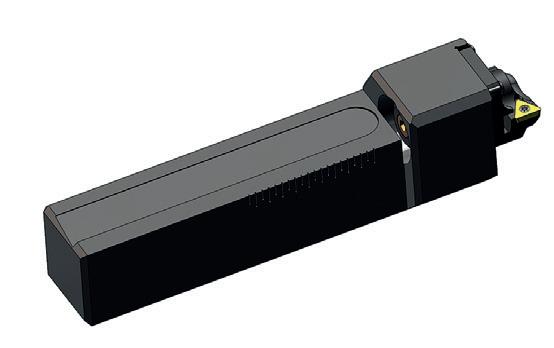

LF-teränpitimet
Malli Ruuvi 3 Ruuvi 4 Teräpala
LF 19 SE-19 J901030 CCMT-0602…
LF 24 SE-24 J901030 CCMT-0602…
LF 33 SE-33 J901030 CCMT-0602…
LF 45 SE-45 J901070 CCMT-09T3…

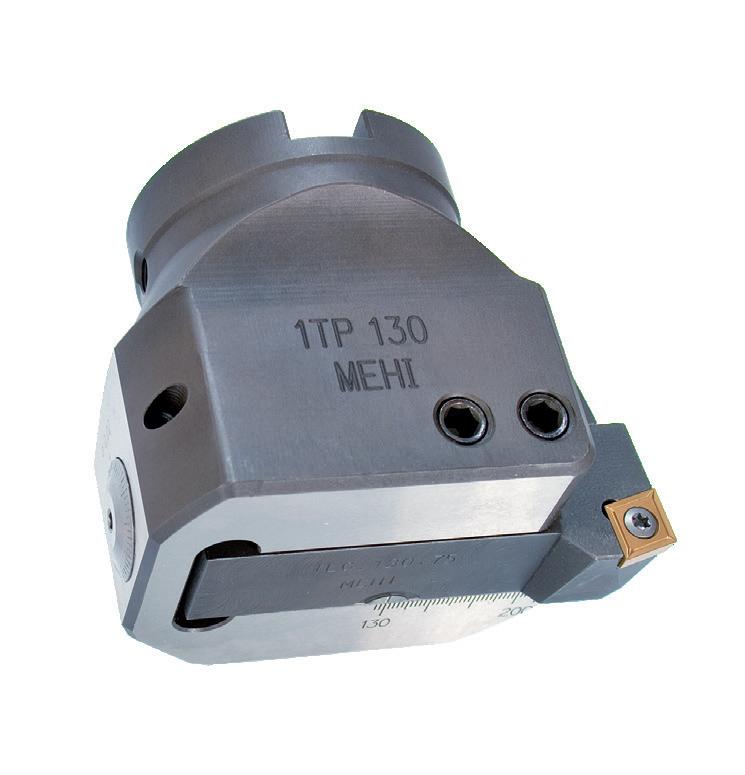

1TP-avarrustyökalut välirouhintaan
» 1-leikkuinen avarrustyökalu
» Kiinnitys otsajyrsintuurnaan
» Halkaisija-alueelle D50 - D300
» Hienosäätö 0,02 mm
1LC-teränpitimet
1LC, 75°, CCMT-kääntöterillä
Malli b F L Pala Palan ruuvi
1LC.050.75 16 20 32
1LC.065.75 16 20 44
1LC.090.75 16 20 64
1LC.130.75 25 32 98
1LC.200.75 25 32 132
CCMT09T3.. J901070
CCMT09T3.. J901070
CCMT09T3.. J901070
CCMT1204.. J901115
CCMT1204.. J901115
1LC, 90°, CCMT-kääntöterillä
Malli b F L Pala Palan ruuvi
1LC.050.90 16 20 32
1LC.065.90 16 20 44
1LC.090.90 16 20 64
1LC.130.90 25 32 98
1LC.200.90 25 32 132
CCMT09T3.. J901070
CCMT09T3.. J901070
CCMT09T3.. J901070
CCMT1204.. J901115
CCMT1204.. J901115
1LC, 95°, CCMT-kääntöterillä
Malli b F L Pala Palan ruuvi
1LC.050.95 16 20 32
1LC.065.95 16 20 44
1LC.090.95 16 20 64
1LC.130.95 25 32 98
1LC.200.95 25 32 132
CCMT09T3.. J901070
CCMT09T3.. J901070
CCMT09T3.. J901070
CCMT1204.. J901115
CCMT1204.. J901115

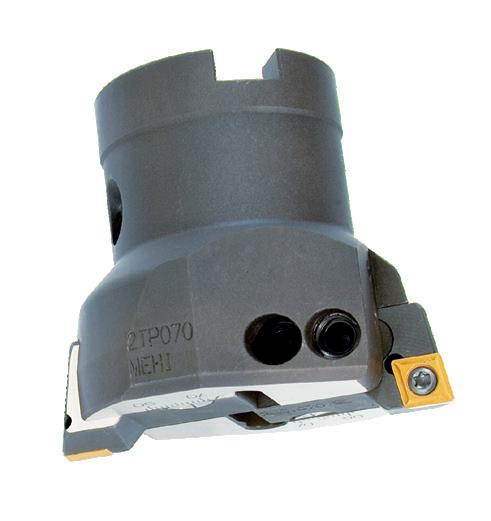

2TP-avarrustyökalut rouhintaan
» Halkaisija-alueelle D35 – D620
» Asteikon mukainen säätö
» Leikkuunestekanavilla
» Kiinnitys otsajyrsintuurnaan
2TP
2TP
2TP
2TP
2TP
2LC-teränpitimet
2LC-teränpitimet 75°
CCMT-kääntöpaloille
Malli b F L Pala Ruuvi
2LC03575 12 16 20,5
2LC04575 12 16 26
2LC05875 12 16 32
2LC07075 16 20 39.5
2LC09075 16 20 52
2LC12075 20 25 74.5
2LC17575 20 25 104
2LC26075 25 32 153
CCMT0602.. J901030
CCMT09T3.. J901070
CCMT09T3.. J901070
CCMT09T3.. J901070
CCMT09T3.. J901070
CCMT1204.. J901115
CCMT1204.. J901115
CCMT1204.. J901115
2LC-teränpitimet 90°
CCMT-kääntöpaloille
Malli b F L Pala Ruuvi
2LC03590 12 16 20,5
2LC04590 12 16 26
2LC05890 12 16 32
2LC07090 16 20 39.5
2LC09090 16 20 52
2LC12090 20 25 74.5
2LC17590 20 25 104
2LC26090 25 32 153
CCMT0602.. J901030
CCMT09T3.. J901070
CCMT09T3.. J901070
CCMT09T3.. J901070
CCMT09T3.. J901070
CCMT1204.. J901115
CCMT1204.. J901115
CCMT1204.. J901115

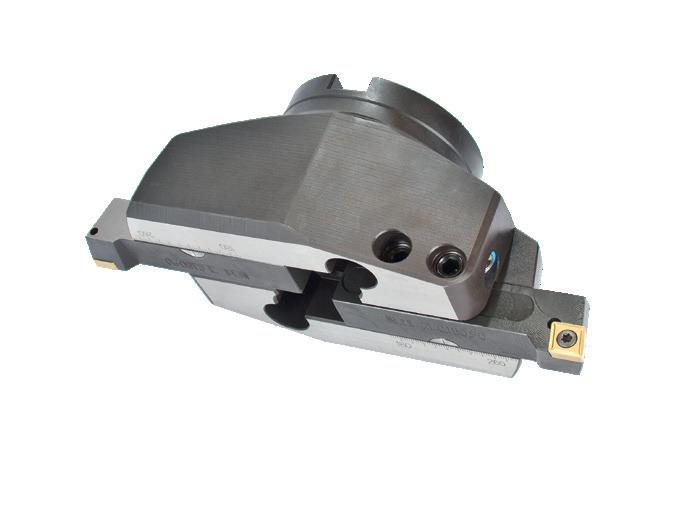

2RF-avarrustyökalut rouhintaan ja viimeistelyyn
» Halkaisija-alueelle D200 - 1310
» Mahdollisuus käyttää yksi- tai kaksileikkuisena
» Rouhintaan ja viimeistelyyn
» Suosittelemme käyttämään hienosäätöelementtiä AF5090TC11L
» Alumiinirunko
2RF1050-1110 1050-1110 134,5/149,11
2RF1150-1210 1150-1210 134,5/149,13 221 60 2RF3232 P19 F3250/F3250VP K121793 K351593
2RF1200-1310 1200-1310 134,5/149,14 221 60 2RF3232 P19 F3250/F3250VP K121793 K351593
2RF-teränpitimet ja vastapainot
Malli L L1 b Hienosäätöelementti / teräpala
F2550 105 59 25 AF50.90.TC11L / TC11L..
F2550VP - -
F3250 170 42 32 AF50.90.TC11L / TC11L..
F3250VP - -
2RF3232 P19 168 32 / SN..190612
AF50-hienosäätöelementit viimeistelyavartimiin
» Säätötarkkuus 0.004 mm halkaisijassa
Malli D min. Dr AS Teräpala Teräpalan ruuvi Kiinnitysruuvi
AF5090TC11L 50 3.00 90 TCMT1102.. J901030 K121110
AF5090TC11R 50 3.00 90 TCMT1102.. J901030 K121110
AF5095CC06L
AF50RC0803L 50 3.00 90 RC..0803.. J901085 K121110
AF50RC10T3L 50 3.00 90 RC..10T3MO.. J901085 K121110
1TAF-viimeistelyavartimet
» Halkaisija-alueelle D70 - D1020
» 1-leikkuinen viimeistelyavarrin alumiinirungolla
» Kiinnitys vakiojyrsintuurnaan
» Suuri säätöalue, erillinen teränpidin hienosäätöelementille
» VNL versio soveltuu hyvin pohjarei’ille ja AF50 läpirei’ille.
Säätöalue L d
Teränpitimet
AF50-hienosäätöelementit viimeistelyavartimiin
» Säätötarkkuus 0.004 mm halkaisijassa
Malli D min. Dr AS Teräpala Teräpalan ruuvi Kiinnitysruuvi
AF5090TC11L 50 3.00 90 TCMT1102.. J901030
AF5090TC11R 50 3.00 90 TCMT1102.. J901030
AF5095CC06L 50 3.00 95 CCMT0602.. J901030
AF5095CC06R 50 3.00 95 CCMT0602.. J901030
K121110
K121110
K121110
K121110
AF50RC0803L 50 3.00 90 RC..0803.. J901085 K121110
AF50RC10T3L 50 3.00 90 RC..10T3MO.. J901085 K121110
VNL-hienosäätöelementit viimeistelyavartimiin
Koodi Dr min. AS Ruuvi Teräpala Teräpalan ruuvi
VNL 123.90.TC11 3,5 90 R090008 TCMT1102.. J901030
A1FL-viimeistelyavartimet
» Halkaisija-alueelle D50 – D150
» 1-leikkuinen viimeistelyavarrin
» Kiinnitys vakiojyrsintuurnaan
» Varustettu nestekanavilla
» Hienosäätöelementille on kaksi peruspaikkaa molemmin puolin
» Alumiinirunkoiset vastapainolla
» Ruuvi 3 avattuna yksikkö siirtyy vetämällä tai painamalla peruspaikkojen välillä ja vastapaino toimii samalla periaatteella
» Ruuvi 3 kiristysmomentti on 20 Nm
» Peruspaikkojen säätöväli halkaisijalla 5 mm
» Hienosäätöelementin säätöväli halkaisijalla 5 mm
» Hienosäätöelementin vaihto puolelta toiselle säätöväli halkaisijalla 5 mm
A1FL70
Malli Säätöalue d D L Hienosäätöelementti Ruuvi 1 Ruuvi 2 Ruuvi 3
AF50-hienosäätöelementit viimeistelyavartimiin
» Säätötarkkuus 0.004 mm halkaisijassa
Malli D min. Dr AS Teräpala Teräpalan ruuvi Kiinnitysruuvi
AF5090TC11L 50 3.00 90 TCMT1102.. J901030 K121110
AF5090TC11R 50 3.00 90 TCMT1102.. J901030
K121110
AF5095CC06L 50 3.00 95 CCMT0602.. J901030 K121110
AF5095CC06R 50 3.00 95 CCMT0602.. J901030 K121110
AF50RC0803L 50 3.00 90 RC..0803.. J901085 K121110
AF50RC10T3L 50 3.00 90 RC..10T3MO.. J901085 K121110
Viimeistelyavartimet

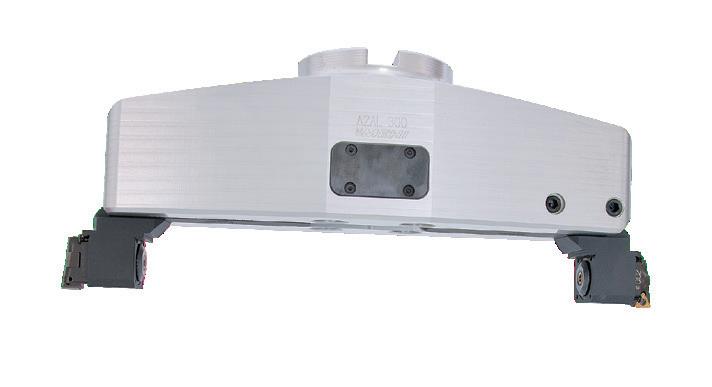

A2AL-viimeistelyavartimet
» Halkaisija-alueelle D150 - D1800
» 2-leikkuinen viimeistelyavarrin alumiinirungolla
» Kiinnitys vakiojyrsintuurnaan
» Suuri säätöalue, erillinen teränpidin hienosäätöelementille
» Teränpitimillä aksiaalisäätö
» Varustettu nestekanavilla
» VNL versio soveltuu hyvin pohjarei’ille ja AF50 läpirei’ille.
Teränpitimet A2AL-viimeistelyavartimiin
Hienosäätöelementti
AF50-hienosäätöelementit viimeistelyavartimiin
» Säätötarkkuus 0.004 mm halkaisijassa
» Mahdollista käyttää myös erikoistyökaluissa
» Vakiotuote, saatavissa nopeasti tehtaan varastosta
Malli D min. Dr AS Teräpala Teräpalan ruuvi Kiinnitysruuvi
AF5090TC11L 50 3.00 90 TCMT1102.. J901030 K121110
AF5090TC11R 50 3.00 90 TCMT1102.. J901030 K121110
AF5095CC06L 50 3.00 95 CCMT0602.. J901030 K121110
AF5095CC06R 50 3.00 95 CCMT0602.. J901030 K121110
AF50RC0803L 50 3.00 90 RC..0803.. J901085 K121110
AF50RC10T3L 50 3.00 90 RC..10T3MO.. J901085 K121110
VNL-hienosäätöelementit viimeistelyavartimiin
Malli Dr min. AS Ruuvi Teräpala Teräpalan ruuvi
VNL 183.90TC16 7,2 90 R090008 TCMT16T3.. J901050
VNL 183.95CC09 7,2 95 R090008 CCMT09T3 J901070
VNL 183.95CC12 7,2 95 R090008 CCMT1204 J901115
TVA-viimeistelyavartimet
» Halkaisija-alueelle D20 - D40

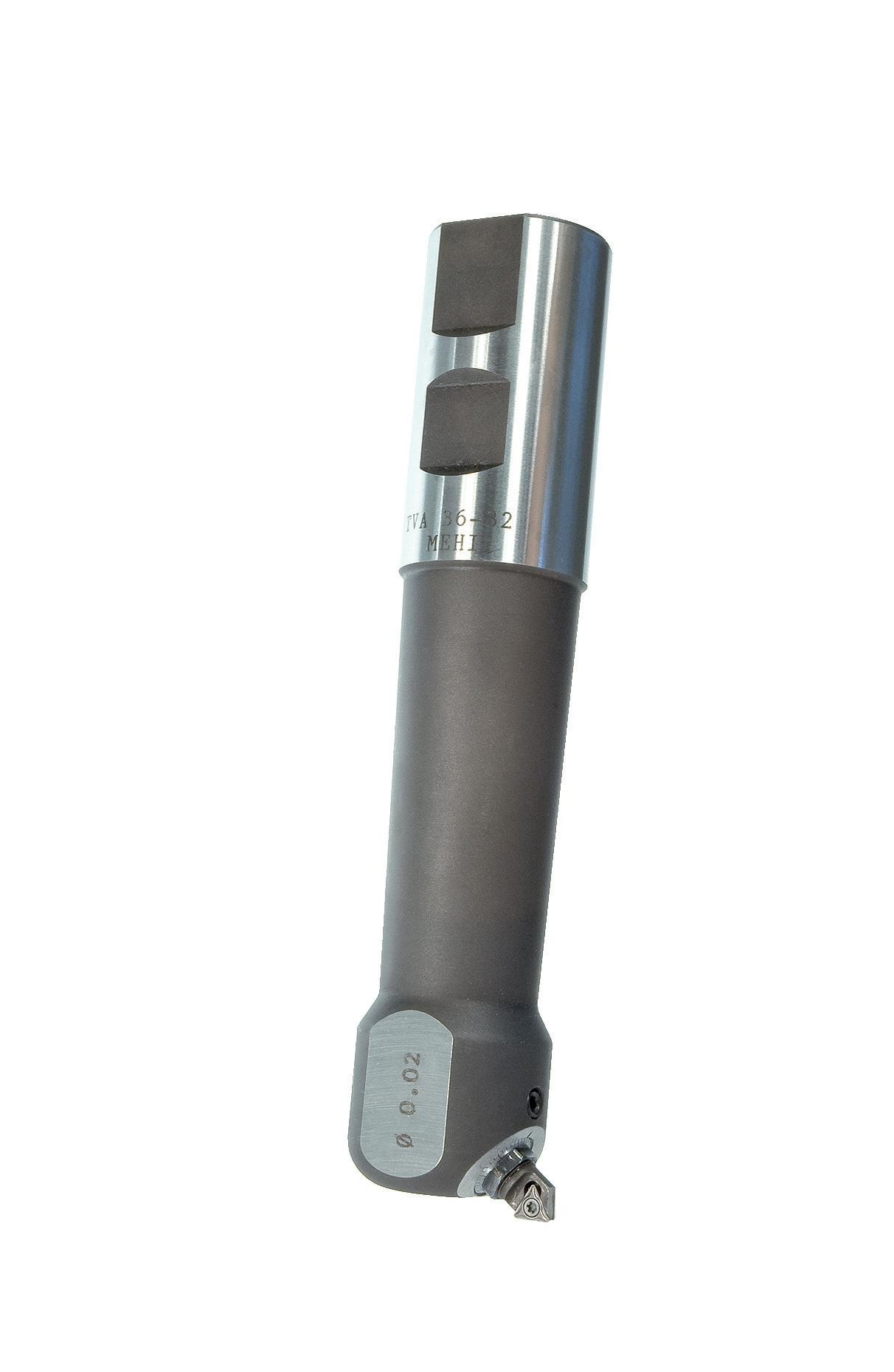

» 1-leikkuinen viimeistelyavarrin
» Säätötarkkuus 0.02 mm halkaisijassa
» Kiinnitys Weldon tai kiristysholkki-istukkaan
Säätöalue
TVA
VAL-hienosäätöelementit
TVA-avartimiin
Malli D min. Dr AS Ruuvi Teräpala Teräpalan ruuvi VAL X83.90TC06 20 2,25 90 R090007 TCGT 06T1.. J901035
083.90TC06 23,5 2,25 90 R090007 TCGT 06T1.. J901035

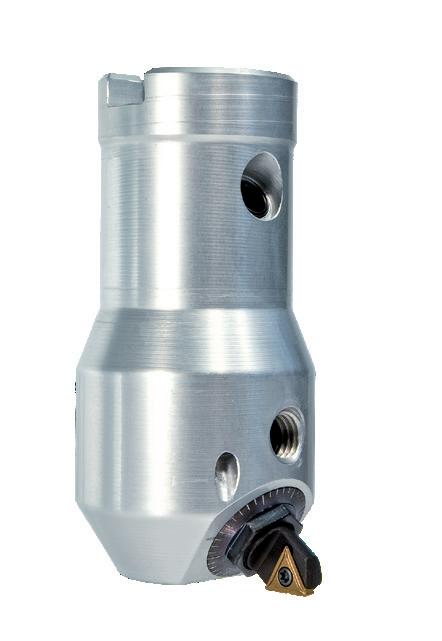

1THF-viimeistelyavartimet
» 1-leikkuinen viimeistelytyökalu
» kiinnitys vakiojyrsintuurnaan
» säätöalueasteikko 0,02 mm halkaisijalle
Malli Säätöalue
1THF 036
1THF 040
1THF 043 43-50
1THF 050 50-57
1THF 057
1THF 064 64-71
1THF 070 70-84
1THF 084
1THF 098 98-128
1THF
K351582 K351582 Teräs
K351582 Alumiini
K351656 K351660
VNL-hienosäätöelementit viimeistelyavartimiin Malli Dr min. AS Ruuvi Teräpala
VNL
VNL 183.95CC09 7,2 95 R090008 CCMT09T3.. J901070
VNL 183.95CC12 7,2
Altatasaajat
» Kiinnitys Weldon tai kiristysholkki-istukkaan
» Varustettu nestekanavalla
» Vasenkätinen pyörimissuunta
» Valmistetaan myös asiakkaan haluamilla mitoilla, erikoistyökaluna. Malli D

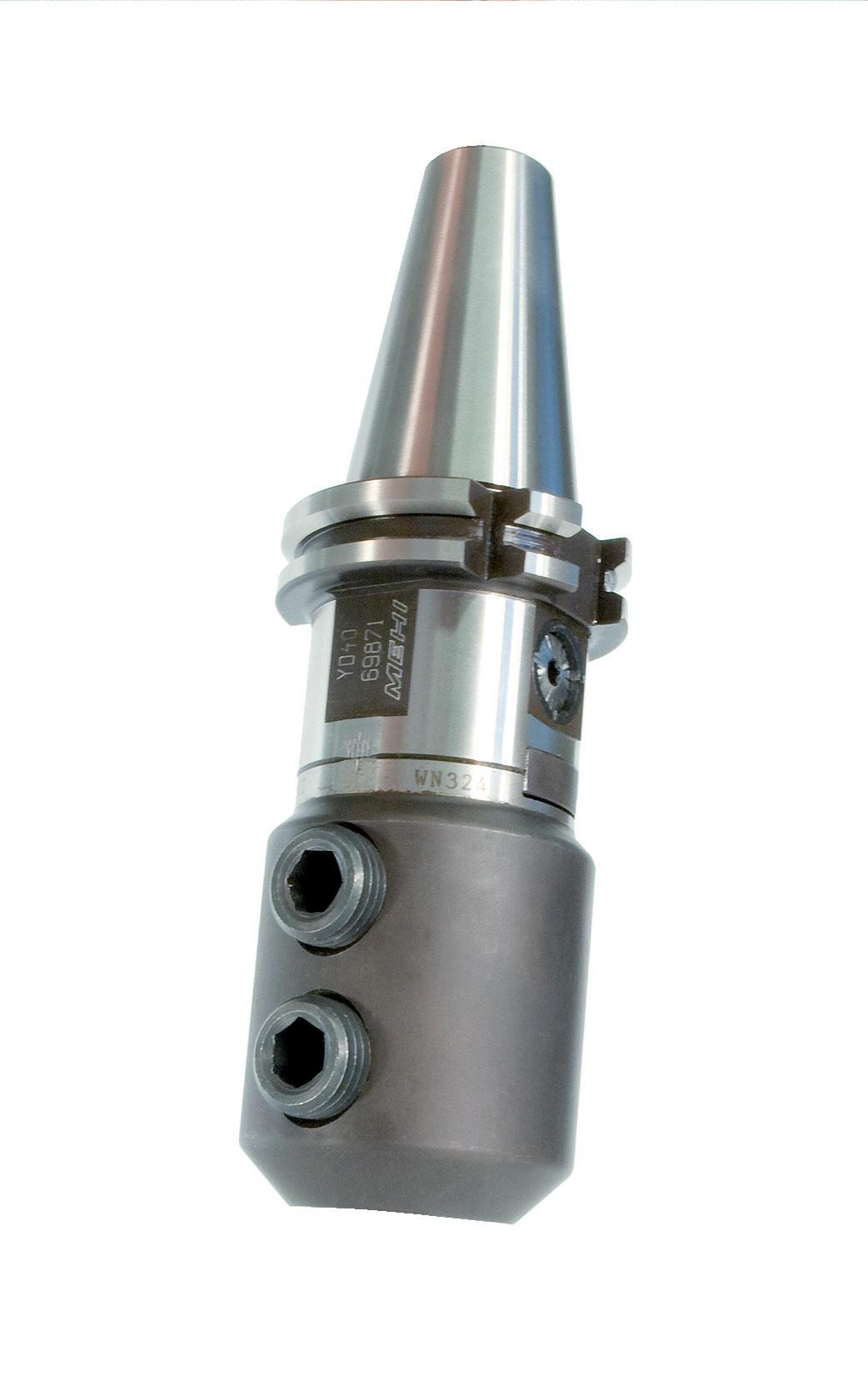

Weldon/Whistle työkalupitimet
Lieriövartiset weldon/whistle istukat
» Istukkaan voi kiinnittää sekä porat että jyrsimet
» Kaksi astetta vino ruuvi on porien kiinnitykseen
» Reiän pohjalla on reiällä varustettu vasteruuvi nesteen läpisyöttöä varten
» Aina, kun käytetään vinoa kiinnitysruuvia, on varmistettava, että työkalun varsi on vasteruuvia päin
Malli D d L1 d1 d2 Vasteruuvi 2 Weldonruuvi 3
WPH200670 20 6 70 36 25 K121356A K901630
WPH200870 20 8 70 36 28 K121436A K901510
WPH201070 20 10 70 36 31 K121516A K901582
WPH201270 20 12 70 36 36 K121516A K911656
WPH201470 20 14 70 40 40 K121590A K911657
WPH201670 20 16 70 40 42 K121590A K901726
WPH202070 20 20 70 40 48 K121590A K901757
WPH250670 25 6 70 40 25 K121356A K901630
WPH250870 25 8 70 40 28 K121356A K901510
WPH251070 25 10 70 40 31 K121516A
WPH251270 25 12 70 40 36 K121590A
WPH251470 25 14 70 40 40 K121660A
WPH251670 25 16 70 40 42 K121660A
WPH251870 25 18 70 40 45 K121660A
WPH252070 25 20 70 45 48 K121660A
Malli D d L1 d1 d2 Vasteruuvi 2
WPH320690 32 6 90 48 25 K121356A
WPH320890 32 8 90 48 28 K121436A
WPH321090 32 10 90 48 31 K121516A
WPH321290 32 12 90 48 36 K121590A
WPH321490 32 14 90 48 40 K121660A
WPH321690 32 16 90 48 42 K121660A
WPH321890 32 18 90 48 45 K121660A
WPH322090 32 20 90 48 48 K311763A
WPH322590 32 25 90 56 61 K311763A
WPH323290 32 32 90 56 68 K311763A
WPH402090 40 20 90 61 48 K311763A
WPH402590 40 25 90 61 61 K311763A
WPH403290 40 32 90 68 68 K311763A

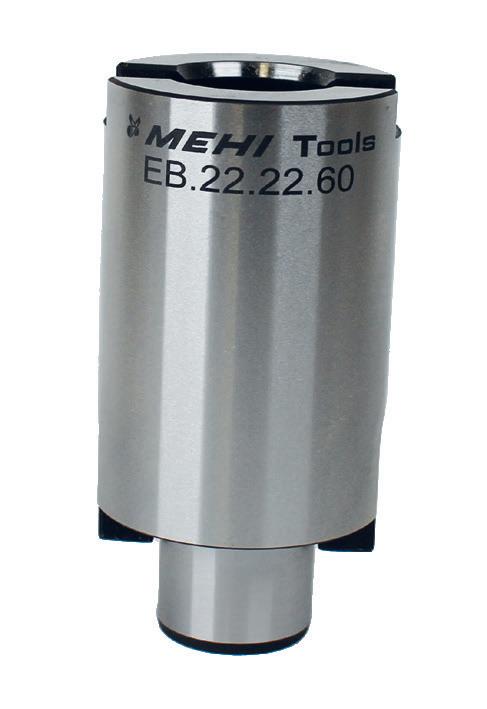

Suorajatkot, EB -mallit A ja B
Malli Tyyppi L d D Kierre M Ruuvi 1 Ruuvi 3 Kiila 2 Kierre 4 Ruuvi 5
EB.16.16.60 A 60 16 32 M8 VPN.8 J301008 K121116
EB.22.22.60 A 60 22 40 M10 VPN.10 J301010 K121232
EB.27.27.60 A 60 27 48 M12
EB.32.32.70 A 70 32 58 M16
J301012 K121356
J301014 K121354
EB.40.40.70 A 70 40 70 M20 VPN.20 J301016 K121436
EB.22.22.100 A 100 22 40 M10 VPN.10 J301010 K121232
EB.27.27.100 A 100 27 48 M10 VPN.11 J301012 K121356
EB.32.32.120 A 120 32 58 M16
J301014 K121354
EB.40.40.120 A 120 40 70 M20 VPN.20 J301016 K121436
EB.88.100 B 100 40 88 M20 K121672 J301016 M12 K121672
EB.128.120 B 120 60 128 M24 K121660 VK-2525 M16 K121672
Vähennysjatkot, RB -mallit A ja B
RB.40.32.70
Suomussalmi
Hill Steel Oy
1 hour by plane Six hours by car
Helsinki
