Mehi Tools tuotekatalogi

MEHI OY, MEHI Tools

Metallitie2 89600 SUOMUSSALMI puh. +358 (0) 207 929 600

Sisällysluettelo

Koneistuspalvelut

Koneistuspalvelut 3 Erikostyökalut

Erikoistyökalut 4 Leimasintyökalu 6 Säätötyökalu työkalunvaihtajalle 7 Tarkistustuurna 7

Mehi-Avarrinjärjestelmä

Mehi-avarrinjärjestelmä 8

Rouhinta-avartimet

TF-avarrustyökalu reikäalueelle D19.5 - D65 mm 10 LF-teränpitimet 11

1TP-avarrustyökalu hienosäädöllä 12 1LC-teränpitimet 13

2TP-rouhinta-avarrin halkaisija-alue D35 – D620 14 2LC-teränpitimet 15

2RF-rouhinta ja viimeistelyavartimethalkaisija-alue D200 - D1310 16

AF50-hienosäätöelementit viimeistelyavartimiin 17

Viimeistelyavartimet

1 TAF-viimeistelyavarrin reikäalueelle D100 - D1020 18 Teränpidin 1 TAF-viimeistelyavartimiin 18

AF50-hienosäätöelementit viimeistelyavartimiin 19

A1FL-viimeistelyavarrin reikäalueelle D50 - D150 20

AF50-hienosäätöelementit viimeistelyavartimiin 21

A2AL-viimeistelyavarrin reikäalueelle D150 - D1800 22 Teränpidin 1 TAF-viimeistelyavartimiin 23

AF50-hienosäätöelementit viimeistelyavartimiin 23

TVA-viimeistelyavarrin reikäalueelle D20 - D40 24 VNL-hienosäätöelementit viimeistelyavartimiin 24 Hienosäätöelementit TVA-avartimiin 25

1THF-viimeistelyavarrin 25

www.mehi.fi

Jyrsimet

Siilijyrsin 26 Altatasaaja Weldon-varrella 27

Työkalunpitimet

ISO 50 MALLI B/AD NELIPULTTI 28

ISO 50 MALLI B/AD 29

BT 50 MALLI B/AD NELIPULTTI 30 BT 50 MALLI B/AD 31

Weldon/Whistle Pienet 32 Weldon/Whistle Suuret 33

BT 50 B/AD L1=200 34 DIN 50 B/AD L1=200 35 HTS-perusvarsi 36 Kiinnityskartiot HTS-porille 37 Säätöistukka 38 AF20- ja AF25-hienosäätöelementit 39

Jatkot

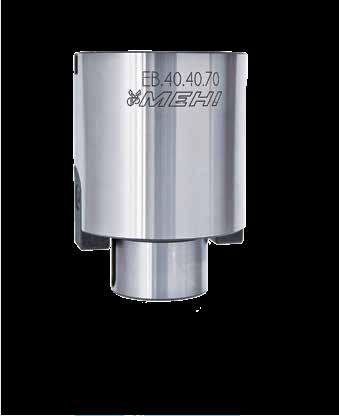

Suorajatko Tyyppi EB Malli A ja B 40 Vähennysjatko Tyyppi RB Malli A & B 41

Muistiinpanot

Muistiinpanot 42

Koneistuspalvelut

Olemme erikoistuneet pienten sarjojen ja vaativienkin kappaleiden valmistukseen.

Toimitamme tuotteet tarvittaessa karkaistuina ja hiottuina. Oma karkaisuja hiontaosasto eivät venytä toimitusaikoja, kuten ulkopuolisena palveluna hankittuna. Käytämme raaka-aineina kaikkia yleisiä koneenrakennusteräksiä ja erikoisempia työkaluteräksiä sekä alumiinia ja erilaisia muoveja.

Käytössämme on tasokkaat ohjelmat 3D-mallinnusten hyödyntämiseen:

• SolidWorks 3D mallinnusohjelma

• koneohjelmointiin GibbsCAM 3D milling

Sorvaus

Koneet:

• CNC monitoimisorvi Okuma Multus U3000

• CNC monitoimisorvi jyrsintyökaluilla Mazak Nexus MY 350 D350 L1500

• CNC sorvi NAKAMURA D400 L600

• CNC sorvi TAKISAWA D140 L590

• Man.sorvi TOS TERNS 710S

• CNC sorvi MAZAK Quick Turn Nexus 400II D580(800) L2000 + tukilaakeri D25-16

Työstökeskus

Koneet:

• 5 aks. Deckel Maho DMU100 X1000 Y710 Z710

• 3+2 aks. Mori Seiki X1020 Y520 Z520

• 3+2 aks. Mitsui Seiki X450 Y420 Z650

Manuaalijyrsintä

Koneet:

• 2kpl Lagun manuaalijyrsinkoneita

Hionta

Koneet:

• 4kpl pyöröhiomakoneita D5 – 380mm, L maks. 1000mm

• Tasohiomakone: pöytä 400*600

Karkaisu

Koneet:

• Hiiletyskarkaisu , mustaus, hiekkapuhallus

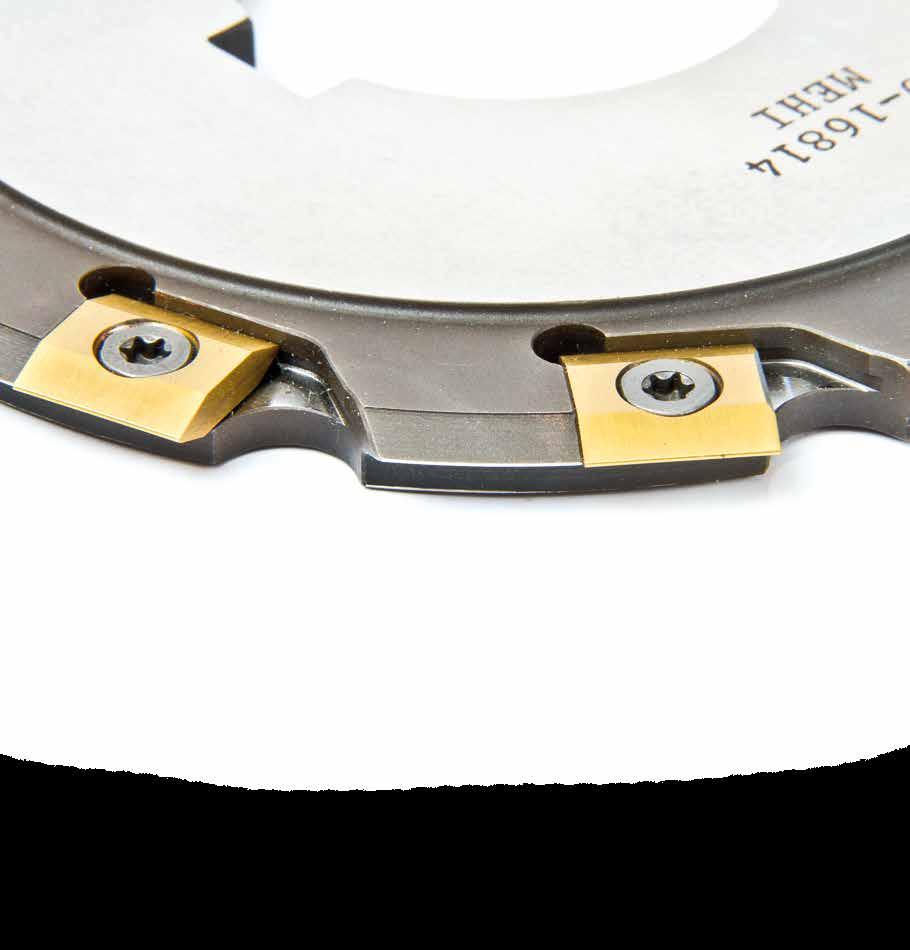

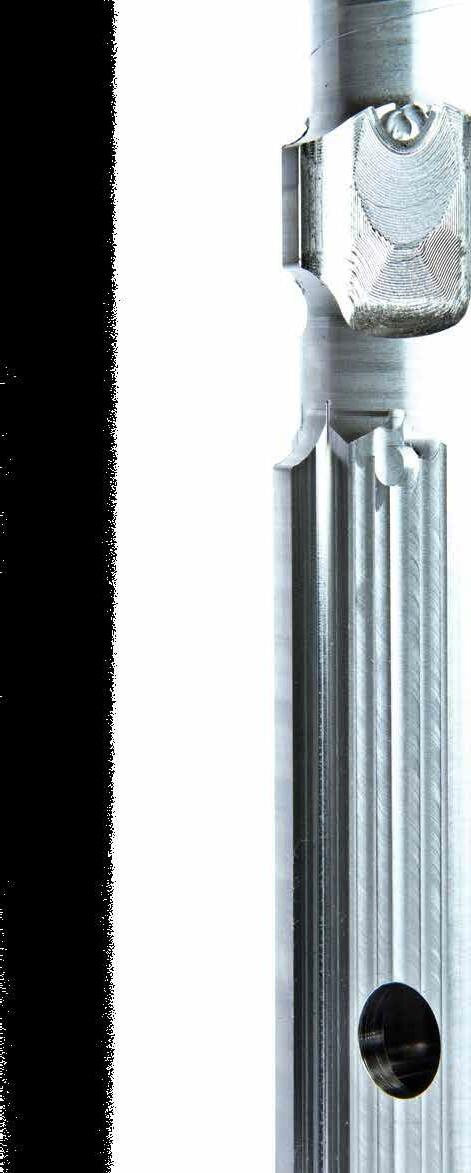

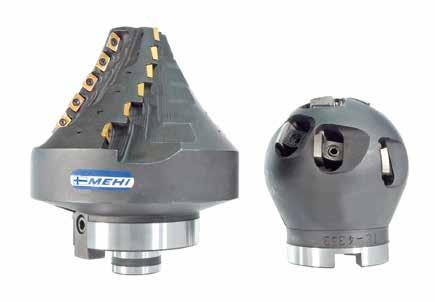

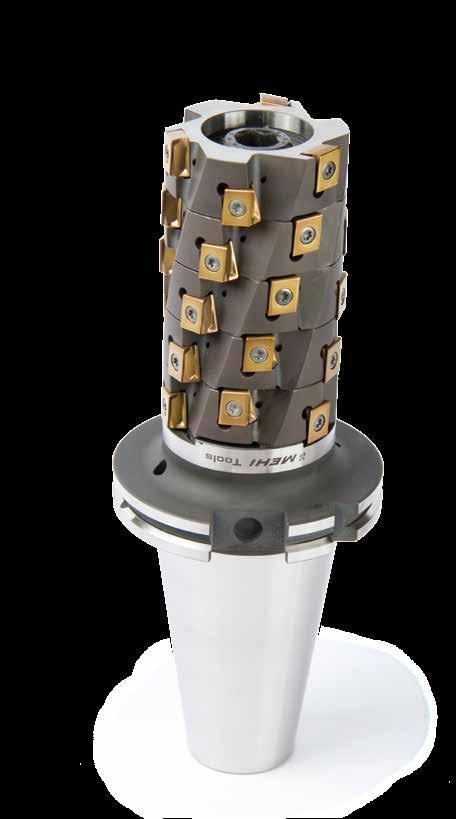

Erikoistyökalut

MEHI Oy suunnittelee ja valmistaa räätälöidyt lastuavat työkalut. Sorvaus-, avarrus-, jyrsintä-, poraus-, työkalut. Suunnittelemme työkalut asiakkaan haluamilla teräpaloilla. Toimitusaika on 4 viikkoa tilauksesta. Vastaamme tarjouksiin 48:ssa tunnissa. Valmistamme kaikki räätälöidyt työkalut tehtaassamme Suomussalmella.

Räätälöidyt

tuotteet vakiosta

Mehi- vakioista saadaan räätälöityä myös asiakkaan tarpeen mukaisia työkaluja. Esimerkiksi työkalun pituutta ja halkaisijaa voidaan muuttaa. Altatasaajat on tyypillinen räätälöidyn Mehi-vakiotyökalu joita suunnitellaan ja valmistetaan erikoismitoille.

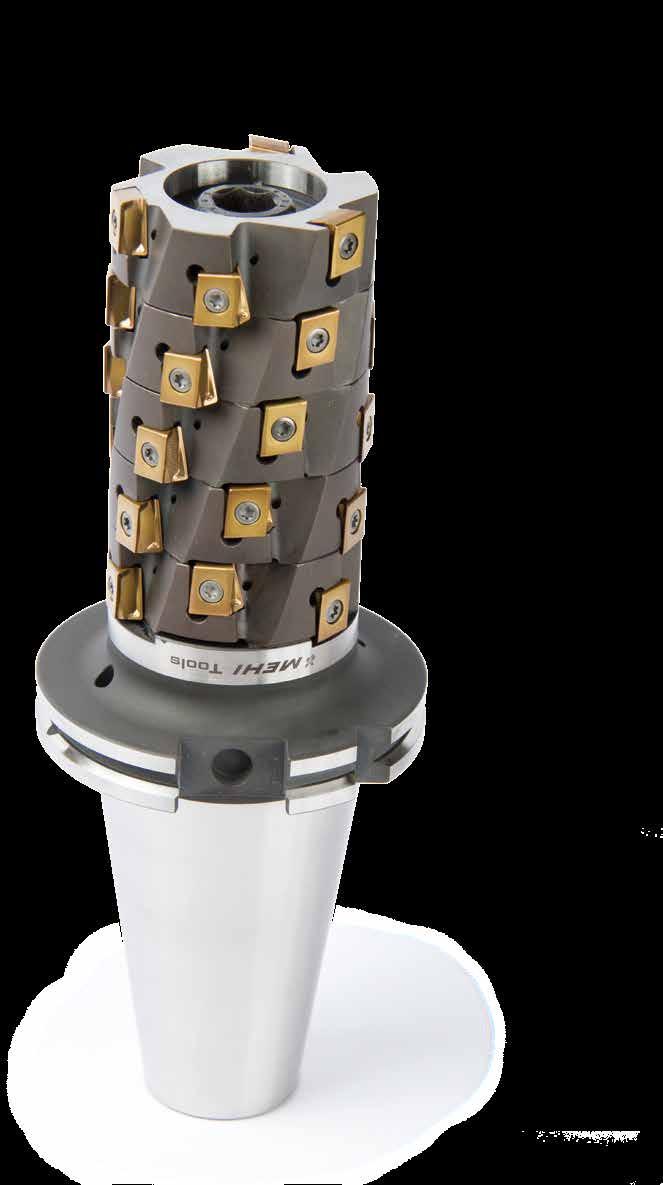

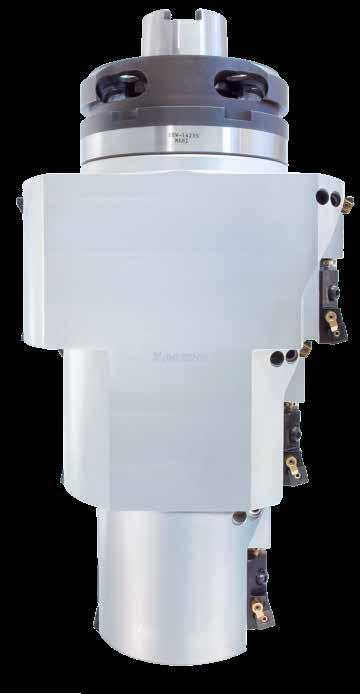

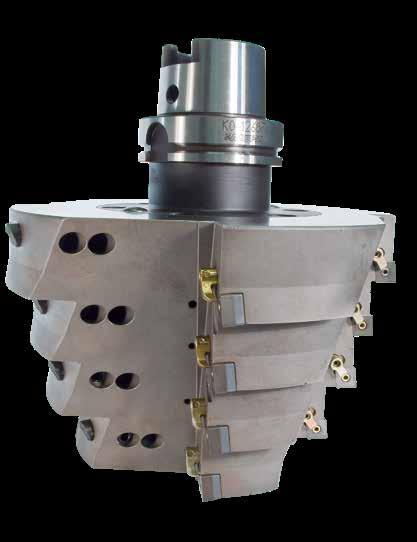

Työstettävän kappaleen mukaiset yhdistelmätyökalut

Suunnittelemme projektikohtaiset työkalut asiakkaiden kohteisiin. Asiakas säästää aikaa ja rahaa, kun suunnittelemme yhdistelmätyökalut asiakkaan tuotteisiin. Yhdellä työkalulla voidaan korvata useita työkaluja. Työkaluun voidaan liittää tietyissä tapauksissa myös värinävaimennus.

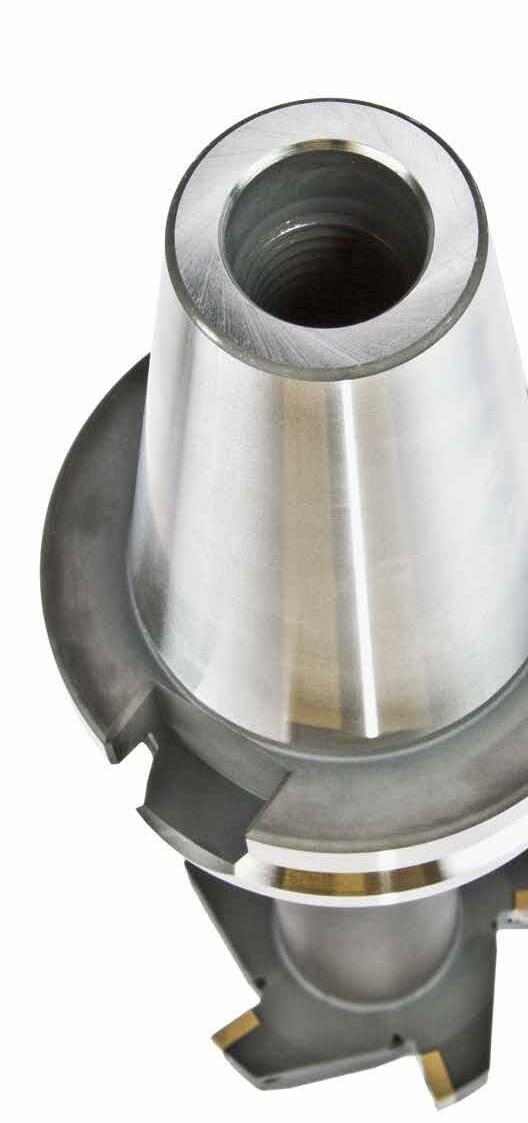

Työkalupitimet

Valmistamme kaikki työkalukiinnitykset itse. DIN, HKS, BT ja CAPTO-naaras. Uros-capto vain aihiosta. Myös räätälöidyt kiinnitykset asiakkaan tarpeen mukaan.

Värinävaimennetut työkalut

Valmistamme myös värinävaimennetut tuurnat, sorvaus- ja työkalupitimet.

Muut

Tarkistustuurnat asiakkaan tarpeen mukaan. Keskiökärjet myös tarpeen mukaan, suurin halkaisija 300 mm.

Suunnittelemme ja valmistamme koneistuskiinnittimiä asiakkaan tarpeen mukaan.

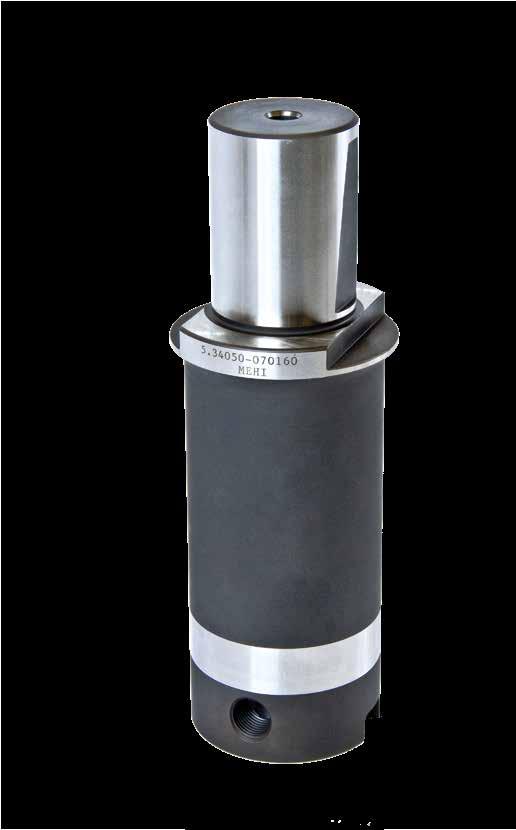

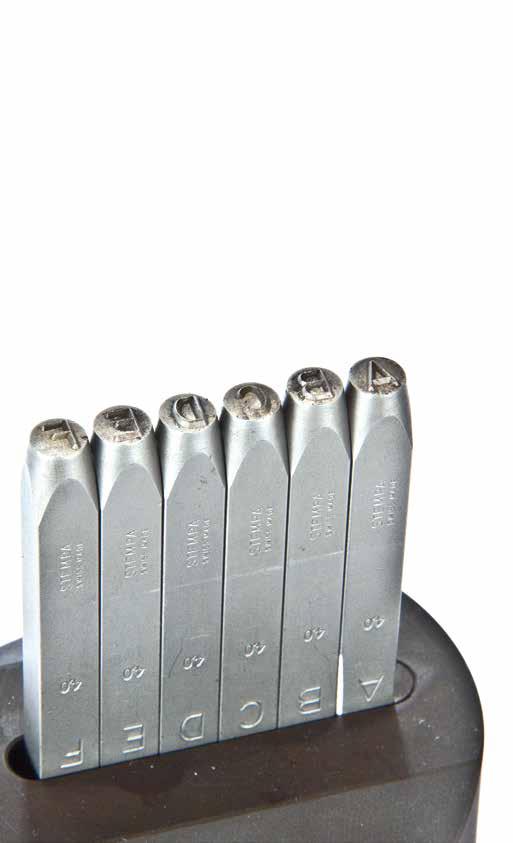

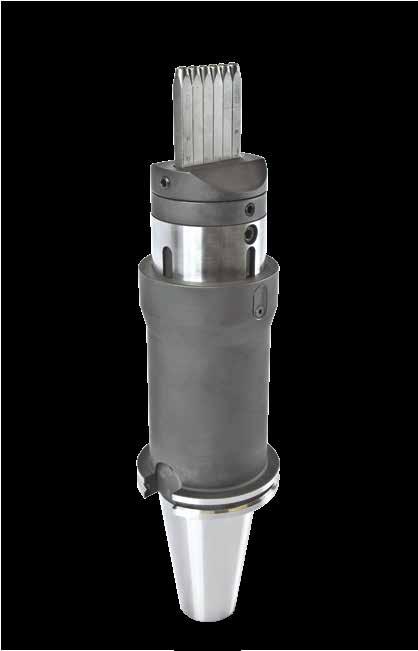

Leimasintyökalu

• Leimaustyökalu työkappaleiden leimaukseen koneistuksen yhteydessä.

• Huomioitava työkalun iskupituus (36mm).

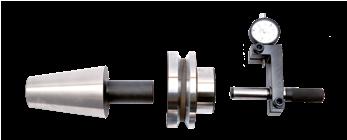

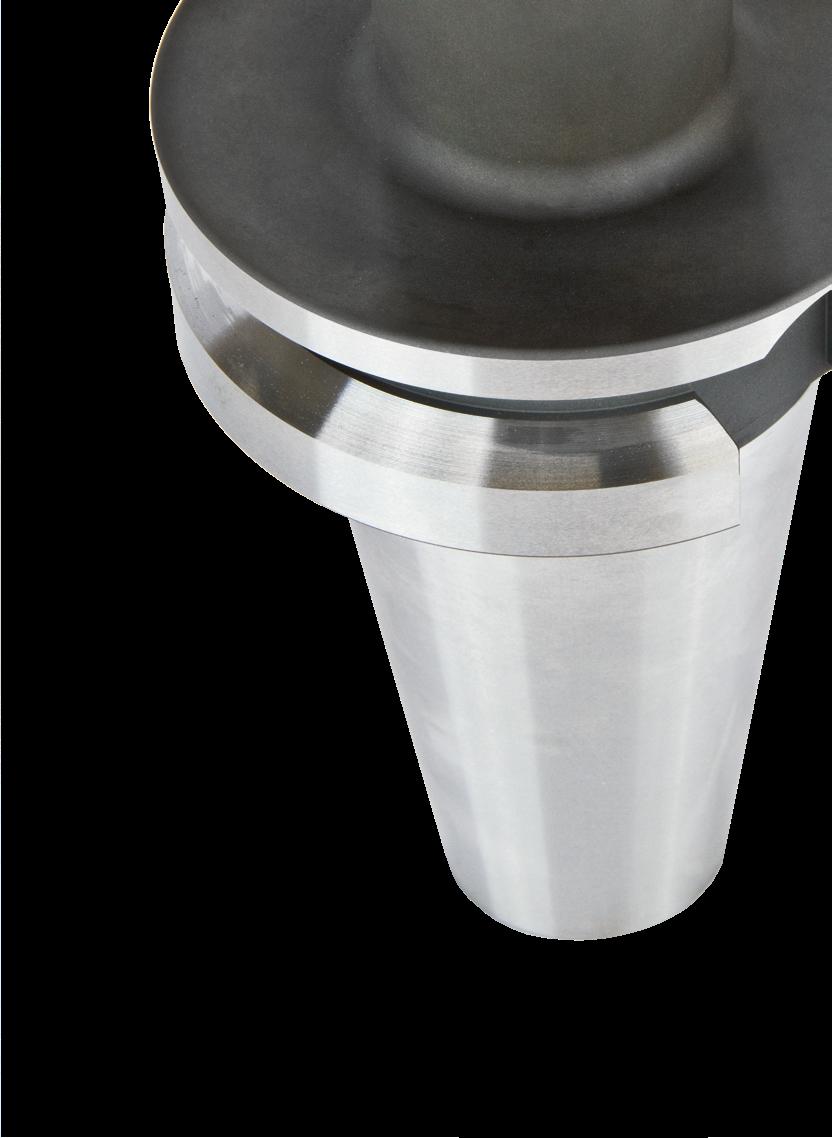

Säätötyökalu työkalunvaihtajalle

• Säätötyökalu työkalunvaihtajan tarkistukseen ja säätämiseen.

Mittakello ei sisälly toimitukseen.

• Kara/kartiomallit: BT, DIN, CAT, HSK..

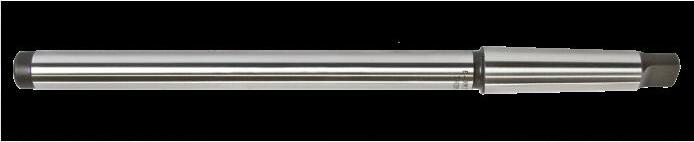

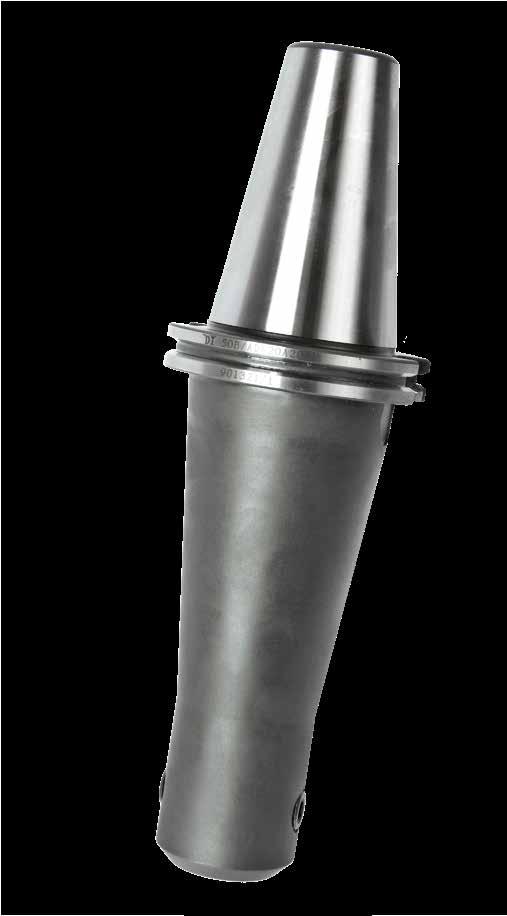

Tarkistustuurna

Koodi

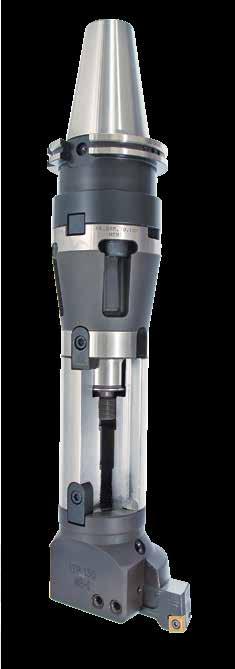

Mehi-avarrinjärjestelmä

MEHI-avartimet voidaan kiinnittää kaikkiin yleisiin kartioihin. Työkalun jatkaminen on helppoa käyttämällä vähennys- tai suorajatkoja, joihin työkalu kiinnitetään.

MEHI-modulijärjestelmä sopii myös jyrsintään ja poraukseen.

Edut:

• Voi kiinnittää standardi otsajyrsin-tuurnaan

• Tukeva rakenne

• Pituus säädettävissä jatkokappaleiden avulla

• Laaja halkaisija-alue Ø 12-1800mm

• Teränpitimet standardi iso-mukaisille paloille

• Jäähdytysnesteen käyttömahdollisuus

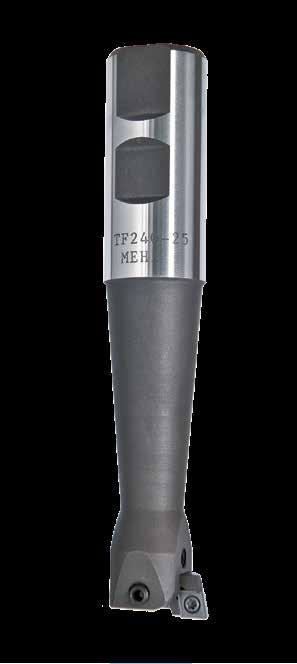

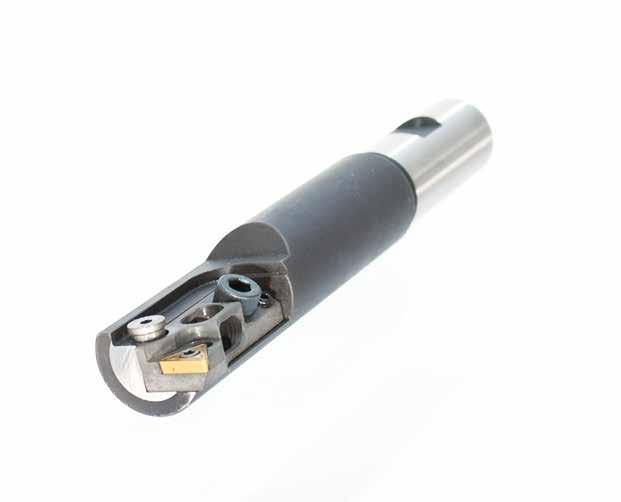

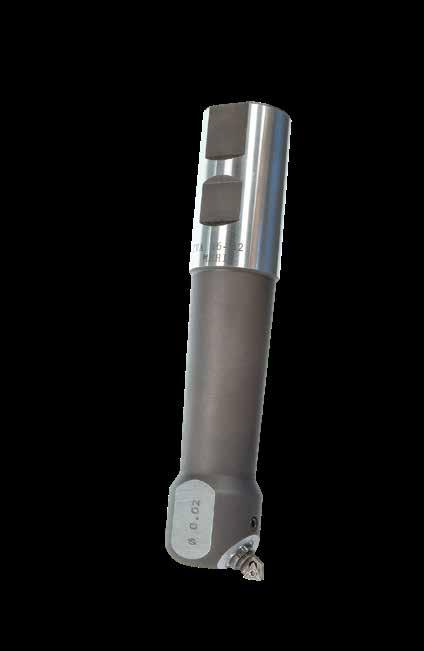

TF-avarrustyökalu reikäalueelle D19.5 - D65 mm

• Yksileikkuinen avarrustyökalu

• Rouhintaan tai välirouhintaan

• Säädettävä

Malli Säätöalue L mm L1 mm d mm Teränpidin

TF 195-20 19.5-24 120 70 20 LF 19

TF 240-20 24.0-34 130 80 20 LF 24

TF 240-25 24.0-34 136 80 25 LF 24

TF 330-25 33.0-46 156 100 25 LF 33

TF 330-32 33.0-46 160 100 32 LF 33

TF 450-32 45.0-65 180 120 32 LF 45

TF 450-40 45.0-65 190 120 40 LF 45

LF-teränpitimet

Koodi Ruuvi 1 Ruuvi 2 Ruuvi 3 Ruuvi 4 Teräpala

LF 19 M5x4 M5x5 SE-19 191.131 CCMT0602…

LF 24 M5x6 M5x6 SE-24 191.131 CCMT0602…

LF 33 M6x6 M6x6 SE-33 191.131 CCMT0602…

LF 45 M6x8 M6x10 SE-45 191.372 CCMT09T3…

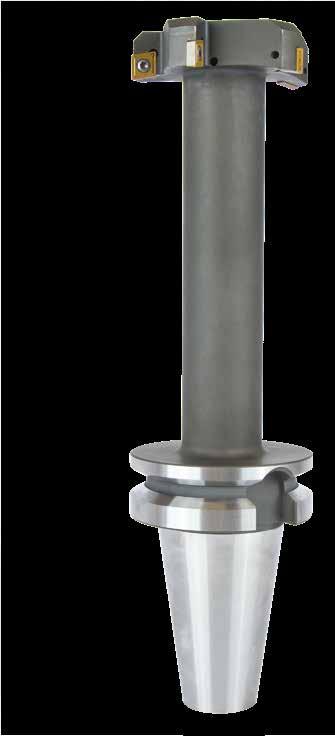

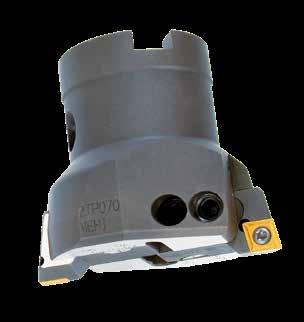

1TP-avarrustyökalu hienosäädöllä

• 1-leikkuinen avarrustyökalu

• Kiinnitys otsajyrsintuurnaan

• Alue 50-300 mm

• Hienosäätö 0,02 mm

1TP

1LC-teränpitimet

Malli 1LC, 75°, CCMT-kääntöterillä

Koodi b mm x mm F mm L mm Pala Palan ruuvi Avain Paino

1LC05075 16 41396 20 32

CCMT09T3.. 191.848 170.025 0.1

1LC06575 16 41396 20 44 CCMT09T3.. 191.848 170.025 0.1 1LC09075 16 41396 20 64 CCMT09T3.. 191.848 170.025 0.2

1LC13075 25 41367 32 98 CCMT1204.. 192.446 170.056 0.4

1LC20075 25 41367 32 132 CCMT1204.. 192.446 170.056 0.6 1LC30075 25 41367 32 132 CCMT1204.. 192.446 170.056 0.7

Malli 1LC, 90°, CCMT-kääntöterillä

Koodi b mm F mm L mm Pala Palan ruuvi Avain Paino

1LC05090 16 20 32

CCMT09T3.. 191.848 170.025 0.1

1LC06590 16 20 44 CCMT09T3.. 191.848 170.025 0.1

1LC09090 16 20 64 CCMT09T3.. 191.848 170.025 0.2

1LC13090 25 32 98 CCMT1204.. 192.446 171.056 0.4

1LC20090 25 32 132 CCMT1204.. 192.446 171.056 0.6

1LC30090 25 32 132 CCMT1204.. 192.446 170.056 0.7

Materiaali Teräs

Teräs Teräs Teräs

Teräs

Teräs Teräs Teräs

Alumiini

Alumiini

Alumiini

2LC-teränpitimet

2 LC Teränpidin 75° CCMT-kääntöpaloille

Koodi b mm F mm L mm Pala Ruuvi Avain

2LC03575 12 16 20.5

CCMT0602.. 192.432 170.052 2LC04575 12 16 26 CCMT09T3.. 191.698 170.025 2LC05875 12 16 32 CCMT09T3.. 191.698 170.025

2LC07075 16 20 39.5 CCMT09T3.. 191.698 170.025 2LC09075 16 20 52 CCMT09T3.. 191.698 170.025 2LC12075 20 25 74.5 CCMT1204.. 192.446 170.056 2LC17575 20 25 104 CCMT1204.. 192.446 170.056 2LC26075 25 32 153 CCMT1204.. 192.446 170.056

2 LC Teränpidin 90° CCMT-kääntöpaloilla

Koodi b mm F mm L mm Pala Ruuvi Avain

2LC03590 12 16 20.5

CCMT0602.. 192.432 170.052 2LC04590 12 16 26 CCMT09T3.. 191.698 170.025 2LC05890 12 16 32 CCMT09T3.. 191.698 170.025

2LC07090 16 20 39.5 CCMT09T3.. 191.698 170.025

2LC09090 16 20 52 CCMT09T3.. 191.698 170.025

2LC12090 20 25 74.5 CCMT1204.. 192.446 170.056

2LC17590 20 25 104 CCMT1204.. 192.446 170.056

2LC26090 25 32 153 CCMT1204.. 192.446 170.056

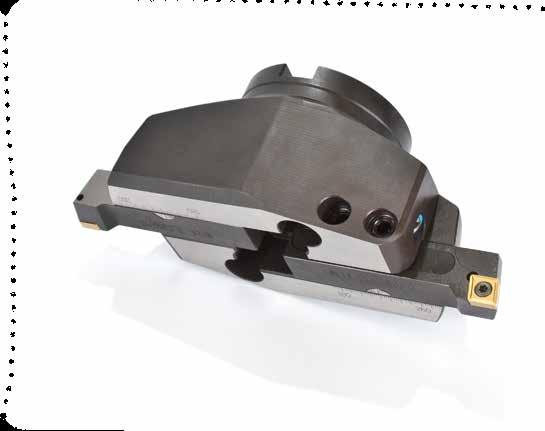

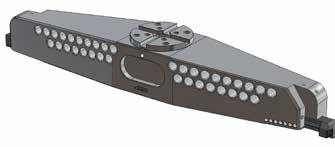

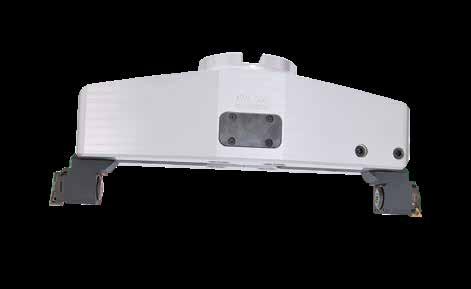

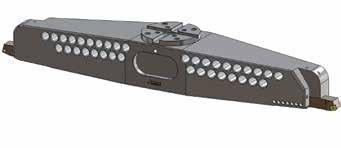

2RF-rouhinta ja viimeistelyavartimet halkaisija-alue D200 - D1310

• Yksileikkuinen avarrustyökalu

• Rouhintaan tai välirouhintaan

Säädettävä

Malli Säätöalue L mm d mm d1 mm

Rouhintapidin

Viimeistelypidin / säätöelementti Ruuvi 1 Ruuvi 2

2RF 200-260 200-260 83/115 88 40 2RF2525 15M F2550 / AF50.90. TC11L M12x60 M10x25

2RF 250-310 250-310 77/115 88 40 2RF2525 15M F2550 / AF50.90. TC11L M12x60 M10x25

2RF 300-360 300-360 76/114.5 88 40 2RF2525 15M F2550 / AF50.90. TC11L M12x60 M10x25

2RF 350-410 350-410 76/114.5 88 40 2RF2525 15M F2550 / AF50.90. TC11L M12x60 M12x25

2RF 400-460 400-460 76/114.5 88 40 2RF2525 15M F2550 / AF50.90. TC11L M12x60 M12x25

2RF 450-510 450-510 94.5/109.5 88 40 PSBNL3232P19 F3250 / AF50.90. TC11L M12x60 M12x25

2RF 500-560 500-560 94.5/109.5 88 40 PSBNL3232P19 F3250 / AF50.90. TC11L M12x60 M12x25

2RF 550-610 550-610 94.5/109.5 88 40 PSBNL3232P19 F3250 / AF50.90. TC11L M12x60 M12x25

2RF 600-660 600-660 94.5/109.5 88 40 PSBNL3232P19 F3250 / AF50.90. TC11L M12x60 M12x25

2RF 650-710 650-710 94.5/109.5 88 40 PSBNL3232P19 F3250 / AF50.90. TC11L M12x60 M12x25

2RF 700-760 700-760 94.5/109.5 88 40 PSBNL3232P19 F3250 / AF50.90. TC11L M12x60 M12x25

2RF 750-810 750-810 134.5/149.5 128 60 PSBNL3232P19 F3250 / AF50.90. TC11L M16x80 M12x25

2RF 800-860 800-860 134.5/149.5 128 60 PSBNL3232P19 F3250 / AF50.90. TC11L M16x80 M12x25

2RF 850-910 850-910 134.5/149.5 128 60 PSBNL3232P19 F3250 / AF50.90. TC11L M16x80 M12x25

2RF 900-960 900-960 134.5/149.5 128 60 PSBNL3232P19 F3250 / AF50.90. TC11L M16x80 M12x25

2RF 950-1010 950-1010 134.5/149.5 128 60 PSBNL3232P19 F3250 / AF50.90. TC11L M16x80 M12x25

2RF 1000-1060 1000-1060 134.5/149.5 128 60 PSBNL3232P19 F3250 / AF50.90. TC11L M16x80 M12x25

2RF 1050-1110 1050-1110 134.5/149.5 128 60 PSBNL3232P19 F3250 / AF50.90. TC11L M16x80 M12x25

2RF 1100-1160 1100-1160 134.5/149.5 221 60

PSBNL3232P19

F3250 / AF50.90. TC11L M16x80 M12x25

2RF 1150-1210 1150-1210 134.5/149.5 221 60 PSBNL3232P19 F3250 / AF50.90. TC11L M16x80 M12x25

2RF 1200-1310 1200-1310 134.5/149.5 221 60 PSBNL3232P19 F3250 / AF50.90. TC11L M16x80 M12x25

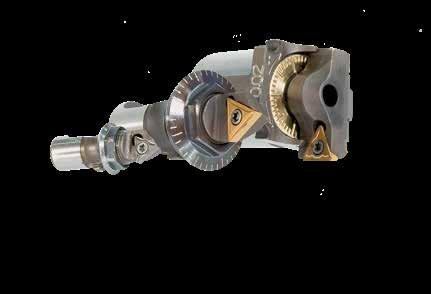

AF50-hienosäätöelementit viimeistelyavartimiin

Koodi D min. Dr AS Teräpala Teräpalan kiila/ ruuvi Kiinnitysruuvi

AF5090TC11L 50 3.00 90 TCMT1102.. 192.432 M3*10 3kpl ISO7380 10.9

AF5090TC11R 50 3.00 90 TCMT1102.. 192.432 M3*10 3kpl ISO7380 10.9

AF5095CC06L 50 3.00 95 CCMT0602.. 192.432 M3*10 3kpl ISO7380 10.9

AF5095CC06R 50 3.00 95 CCMT0602.. 192.432 M3*10 3kpl ISO7380 10.9

AF5095CC09L 58 3.00 95 CCMT09T3.. 193.342 M3*10 3kpl ISO7380 10.9

AF5095CC09R 58 3.00 95 CCMT09T3.. 193.342 M3*10 3kpl ISO7380 10.9

AF50RC0803L 50 3.00 90 RC..0803.. 191.924 M3*10 3kpl ISO7380 10.9

AF50RC10T3L 50 3.00 90 RC..10T3MO.. 191.924 lyh. M3*10 3kpl ISO7380 10.9

AF50TP1103L 50 3.00 90 TPGN110308 551113 lyh. M3*10 3kpl ISO7380 10.9

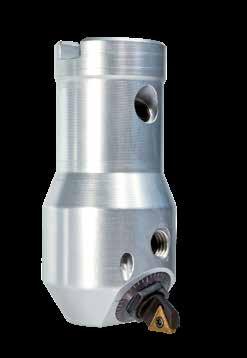

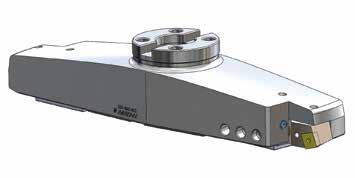

1 TAF-viimeistelyavarrin reikäalueelle D100 - D1020

• 1-leikkuinen viimeistelyavarrin alumiinirungolla

• Kiinnitys vakiojyrsintuurnaan

• Hienoporausyksikön säätöasteikko 0.02mm halkaisijalle

• Suuri säätöalue, erillinen teränpidin hienoporausyksikölle

• Teränpitimillä aksiaalisäätö

• Mahd. myös ulkopuolisen työstön vakiopitimille

Malli Säätöalue L mm d mm D mm

Teränpidin

1TAF 100 100-150 100 32 58 F09.50

1TAF 150 150-240 100 40 70 F13.50

1TAF 230 230-330 100 40 88 F13.50

1TAF 310 310-420 100 40 88 F13.50

1TAF 410 410-520 100 40 88 F13.50

1TAF 510 510-620 90 40 88 F13.50

1TAF 610 610-720 90 40 88 F13.50

1TAF 710 710-820 90 60 128 F13.50

1TAF 810 810-920 90 60 128 F13.50

1TAF 910 910-1020 90 60 128 F13.50

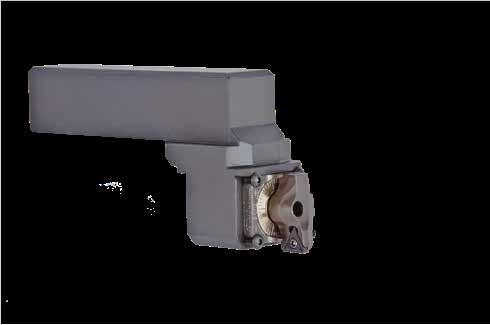

Teränpidin 1 TAF-viimeistelyavartimiin

AF50-hienosäätöelementit viimeistelyavartimiin

Koodi D min. Dr AS Teräpala Teräpalan kiila/ ruuvi Kiinnitysruuvi

AF5090TC11L 50 3.00 90

TCMT1102.. 192.432 M3*10 3kpl ISO7380 10.9

AF5090TC11R 50 3.00 90 TCMT1102.. 192.432 M3*10 3kpl ISO7380 10.9

AF5095CC06L 50 3.00 95

AF5095CC06R 50 3.00 95

CCMT0602.. 192.432 M3*10 3kpl ISO7380 10.9

CCMT0602.. 192.432 M3*10 3kpl ISO7380 10.9

AF5095CC09L 58 3.00 95 CCMT09T3.. 193.342 M3*10 3kpl ISO7380 10.9

AF5095CC09R 58 3.00 95 CCMT09T3.. 193.342 M3*10 3kpl ISO7380 10.9

AF50RC0803L 50 3.00 90 RC..0803.. 191.924 M3*10 3kpl ISO7380 10.9

AF50RC10T3L 50 3.00 90 RC..10T3MO.. 191.924 lyh. M3*10 3kpl ISO7380 10.9

AF50TP1103L 50 3.00 90 TPGN110308 551113 lyh. M3*10 3kpl ISO7380 10.9

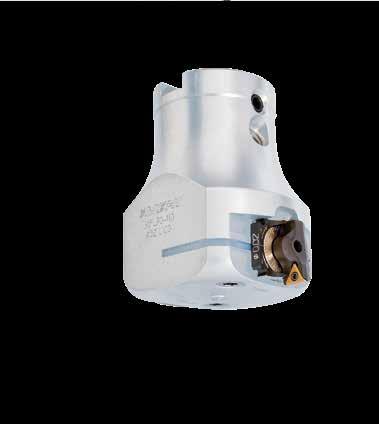

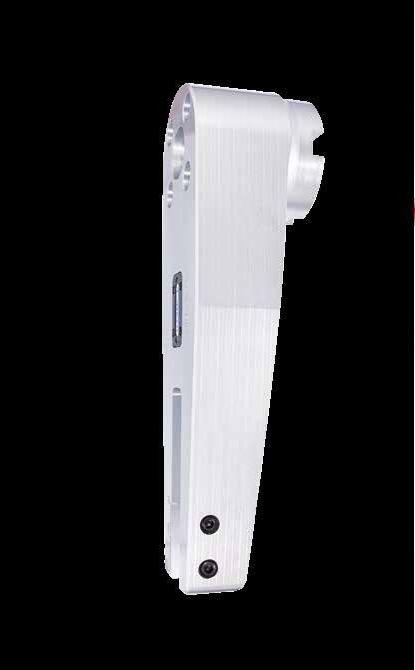

A1FL-viimeistelyavarrin reikäalueelle D50 - D150

• 1-leikkuinen viimeistelyavarrin

• Kiinnitys vakiojyrsintuurnaan

• Varustettu nestekanavilla

• Säätöasteikko 0.02mm halkaisijalle Vernier-asteikko 0.004mm (Alumiinirunkoiset varustettu tasapainotusvastapainoilla)

• Hienop.yksiköllä kaksi eri peruspaikkaa kummallakin puolella

• Kuusioruuvi avattuna yksikkö siirtyy vetämällä tai painamalla peruspaikkojen välillä. Vastapaino toimii samalla periaatteella

• Kuusioruuvin kiristysmomentti on 20 Nm

• Peruspaikkojen säätöväli halkaisijalla 5 mm

• Hienop.yksikön säätöväli halkaisijalla 5 mm

• Hienop.yksikön vaihto puolelta toiselle säätöväli halkaisijalla 5 mm

Malli Säätöalue L mm d mm D mm

A1FL 50 50-70 100 22 40

A1FL 70 70-90 100 27 48

A1FL 90 90-110 100 32 58

A1FL 110 110-130 100 32 58

A1FL 130 130-150 100 32 58

Säätöelementti Ruuvi 1 Ruuvi 2 Materiaali

AF5090TC11L AF5095CC06L M10x12 VM-10 Teräs

AF5090TC11L AF5095CC06L M10x16 VM-12 Alumiini

AF5090TC11L AF5095CC06L M12x16 VM-16 Alumiini

AF5090TC11L AF5095CC06L M12x16 VM-16 Alumiini

AF5090TC11L AF5095CC06L M12x16 VM-16 Alumiini

AF50-hienosäätöelementit viimeistelyavartimiin

Koodi D min. Dr AS Teräpala Teräpalan kiila/ ruuvi Kiinnitysruuvi

AF5090TC11L 50 3.00 90

TCMT1102.. 192.432 M3*10 3kpl ISO7380 10.9

AF5090TC11R 50 3.00 90 TCMT1102.. 192.432 M3*10 3kpl ISO7380 10.9

AF5095CC06L 50 3.00 95

AF5095CC06R 50 3.00 95

CCMT0602.. 192.432 M3*10 3kpl ISO7380 10.9

CCMT0602.. 192.432 M3*10 3kpl ISO7380 10.9

AF5095CC09L 58 3.00 95 CCMT09T3.. 193.342 M3*10 3kpl ISO7380 10.9

AF5095CC09R 58 3.00 95 CCMT09T3.. 193.342 M3*10 3kpl ISO7380 10.9

AF50RC0803L 50 3.00 90 RC..0803.. 191.924 M3*10 3kpl ISO7380 10.9

AF50RC10T3L 50 3.00 90 RC..10T3MO.. 191.924 lyh. M3*10 3kpl ISO7380 10.9

AF50TP1103L 50 3.00 90 TPGN110308 551113 lyh. M3*10 3kpl ISO7380 10.9

A2AL-viimeistelyavarrin reikäalueelle D150

- D1800

• 2-leikkuinen viimeistelyavarrin alumiinirungolla

• Kiinnitys vakiojyrsintuurnaan

• Hienoporausyksikön säätöasteikko 0.02mm halkaisijalle

• Suuri säätöalue, erillinen teränpidin hienoporausyksikölle

• Teränpitimillä aksiaalisäätö

• Mahd. myös ulkopuolisen työstön vakiopitimille

A2AL 150 150-200 130 40 70 F07.50 AF5090TC11L AF5095CC..L 34-84

A2AL 200 200-300 130 40 88 F09.50 AF5090TC11L AF5095CC..L 84-184

A2AL 300 300-400 130 40 88 F13.50 AF5090TC11L AF5095CC..L 184-284

A2AL 400 400-500 130 40 88 F13.50

AF5090TC11L AF5095CC..L 284-384

A2AL 500 500-600 130 60 128 F13.50 AF5090TC11L AF5095CC..L 384-484

A2AL 600 600-700 130 60 128 F13.50 AF5090TC11L AF5095CC..L 484-584

A2AL 700 700-800 130 60 128 F13.50 AF5090TC11L AF5095CC..L 584-684

A2AL 1000 1000-1100 160 60 128 F13.50 AF5090TC11L AF5095CC..L 884-984

A2AL 1000 + A2AL Jatko 2 1000-1400 200 60 128 F13.50 AF5090TC11L AF5095CC..L 884-1284

Teränpidin 1 TAF-viimeistelyavartimiin

F 09.50 95 65 34 25 AF50.9..

F 13.50 136 65 75 25 AF50.9..

AF50-hienosäätöelementit viimeistelyavartimiin

Koodi D min. Dr AS Teräpala Teräpalan kiila/ ruuvi Kiinnitysruuvi

AF5090TC11L 50 3.00 90 TCMT1102.. 192.432 M3*10 3kpl ISO7380 10.9

AF5090TC11R 50 3.00 90 TCMT1102.. 192.432 M3*10 3kpl ISO7380 10.9

AF5095CC06L 50 3.00 95 CCMT0602.. 192.432 M3*10 3kpl ISO7380 10.9

AF5095CC06R 50 3.00 95 CCMT0602.. 192.432 M3*10 3kpl ISO7380 10.9

AF5095CC09L 58 3.00 95 CCMT09T3.. 193.342 M3*10 3kpl ISO7380 10.9

AF5095CC09R 58 3.00 95 CCMT09T3.. 193.342 M3*10 3kpl ISO7380 10.9

AF50RC0803L 50 3.00 90 RC..0803.. 191.924 M3*10 3kpl ISO7380 10.9

AF50RC10T3L 50 3.00 90 RC..10T3MO.. 191.924 lyh. M3*10 3kpl ISO7380 10.9

AF50TP1103L 50 3.00 90 TPGN110308 551113 lyh. M3*10 3kpl ISO7380 10.9

TVA-viimeistelyavarrin reikäalueelle D20 - D40

• 1-leikkuinen viimeistelyavarrin

• Kiinnitys Weldon tai kiristysholkki-istukkaan

Malli Säätöalue L mm L1 mm d mm Säätöelementti

TVA 20-20 20-24 12 70 20 VALX83.90

TVA 20-25 20-24 156 100 25 VALX83.90

TVA 24-25 24-28 156 100 25 VAL083.90

TVA 28-25 28-32 156 100 25 VAL083.90

TVA 32-32 32-36 160 100 32 VAL083.90

TVA 36-32 36-40 160 100 32 VAL083.90

Koodi

VNL 183.95CC09 7,2 95 M12X20J CCMT09T3.. 192.446

VNL 183.09TP16M 7,2 90 M12X20J TPGN1603.. 191.726/TP16M

Hienosäätöelementit TVA-avartimiin

Koodi D min. Dr AS Ruuvi Teräpala Teräpalan kiila/ruuvi

VAL X83.90TC06 20 2.25 90 M5X12J TCGT 06T1..  191.164 VAL 083.90TC06 23.5 2.25 90 M5X12J TCGT 06T1..  191.164

1THF-viimeistelyavarrin

• 1-leikkuinen viimeistelytyökalu

• kiinnitys vakio jyrsintuurnaan

• säätöalueasteikko 0,02 mm halkaisijalle

Malli Säätöalue L mm d mm D mm Säätöelementti Ruuvi Materiaali

1THF 036 35-39 80 16 32 VNL 103.90TC11 M8x10 Teräs

1THF 040 39-43 80 16 32 VNL 103.90TC11 M8x10 Teräs

1THF 043 43-50 100 22 40 VNL 123.90TC11 M10x12 Teräs

1THF 050 50-57 100 22 40 VNL 123.90TC11 M10x12 Teräs

1THF 057 57-64 100 22 40 VNL 123.90TC11 M10x12 Teräs

1THF 064 64-71 100 22 40 VNL 123.90TC11 M10x12 Teräs

1THF 056 56-70 100 22 40 VNL 183.. M12x12 Alumiini

1THF 070 70-84 100 27 48 VNL 183.. M12x16 Alumiini

1THF 084 84-98 100 27 48 VNL 183.. M12x16 Alumiini

1THF 098 98-128 100 32 58 VNL 183.. M12x20 Alumiini

1THF 128 128-158 100 32 58 VNL 183.. M12x20 Alumiini

Siilijyrsin

• Modulaarinen, tukeva rakenne

• Suuri lastuamiskyky

• Yleisimpiin karatyyppeihin (HSK, DIN, BT,..)

• Räätälöityihin tuurniin myös värinävaimennus optiona

• Teräpalat: LNMU (Walter), LNGQ (Kennametal)* ja LOEX (Seco)*

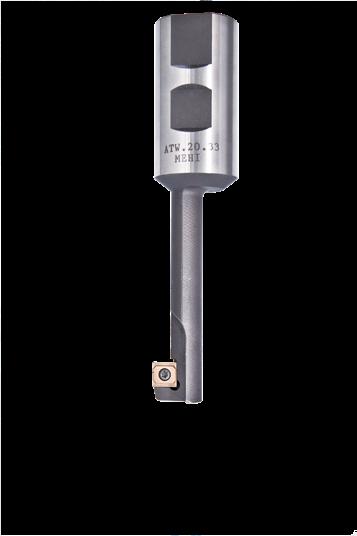

Altatasaaja Weldon-varrella

• Kiinnitys Weldon-istukkaan

• Varustettu nestekanavalla

• VASENKÄTINEN PYÖRIMISSUUNTA

Koodi D +0.05 D1 min. L1 d h6 L S Palan ruuvi Teräpala

ATW0915 15 9 30 20 97 12 192.432 SPHX060204R

ATW1018 18 10 35 25 112 12 192.432 SPHX060204R

ATW1220 20 12 40 25 117 12 192.432 SPHX060204R

ATW1420 20 14 85 25 161 15 192.432 SPHX060204R

ATW1422 22 14 50 25 127 12 192.432 SPHX060204R

ATW1424 24 14 50 25 127 12 192.432 SPHX060204R

ATW1626 26 16 50 25 130 15 191.924 SPHX090304R

ATW1830 30 18 60 25 140 15 191.924 SPHX090304R

ATW1832 32 18 55 32 136 16 191.924 SPHX090304R-20

ATW2032 32 20 65 32 145 15 191.924 SPHX090304R-20

ATW2033 33 20 65 32 145 15 191.924 SPHX090304R

ATW2236 36 22 70 32 150 15 191.924 SPHX090304R

ATW2239 39 22 70 32 150 15 191.924 SPHX090304R-20

ATW2240 40 22 70 32 150 15 191.924 SPHX090304R-20

ATW2337 37 23 50 32 130 15 191.924 SPHX090304R-20

ATW2438 38 24 80 32 160 15 191.924 SPHX090304R-20

ATW2440 40 24 80 32 160 15 191.924 SPHX090304R

ATW2645 45 26 60 40 155 20 191.916 SPHX120404R-20

ATW2646 46 26 60 40 155 20 191.916 SPHX120404R-20

ATW2648 48 26 60 40 155 20 191.916 SPHX120404R-20

ATW2743 43 27 85 32 165 15 191.924 SPHX090304R

ATW2848 48 28 100 40 195 20 191.916 SPHX120404R-20

ATW3048 48 30 100 40 195 20 191.916 SPHX120404R

ATW3055 55 30 105 40 200 20 191.916 SPHX120404R-20

ATW3254 54 32 70 40 170 20 191.916 SPHX120404R-20

ATW3353 53 33 105 40 200 20 191.916 SPHX120404R

ATW3657 57 36 115 40 210 20 191.916 SPHX120404R

ATW4165 65 41 150 40 250 25 191.754 SPHX150504R

ISO 50 MALLI B/AD NELIPULTTI

PITKÄT JYRSIN JA AVARRUSISTUKAT

DIN 69871 ISO 50 MALLI B/AD NELIPULTTIKIINNITYS

• Varustettu neljällä vetokiilan paikalla

• Vetokiilat 90 ast. kartiokiiloihin nähden

• Balluf kolo D 12 syv. 6.0 + 0.1

• Nesteen syöttö malli B/AD

• Suurille avarrus- ja jyrsinpäille

Koodi d1 D1 D A F/M

DI50B/AD4012566 40 88 80 125  66.7/M12

DI50B/AD4016066 40 88 80 160  66.7/M12

DI50B/AD6012510 60 128 80 125 101.6/M16 DI50B/AD6016010 60 128 80 160 101.6/M16

ISO 50 MALLI B/AD

PITKÄT JYRSIN JA AVARRUSISTUKAT

DIN 69871 ISO 50 MALLI B/AD

• Varustettu neljällä vetokiilan paikalla

• Vetokiilat 90 ast. kartiokiiloihin nähden

• Balluf kolo D 12 syv. 6.0 + 0.1

• Nesteen syöttö malli B/AD

• Pitkittäiskiilalla

DI50B/AD16125 16 32 40 125 105

DI50B/AD2216 22 40 60 160 120

DI50B/AD2716 27 48 80 160 120 DI50B/AD3216 32 58 80 160 120 DI50B/AD4016 40 70 80 160 120

BT 50 MALLI B/AD NELIPULTTI

PITKÄT JYRSIN JA AVARRUSISTUKAT

BT 50 MALLI B/AD NELIPULTTIKIINNITYS

• Varustettu neljällä vetokiilan paikalla

• Vetokiilat 90 ast. kartiokiiloihin nähden

• Balluf kolo D 12 syv. 6.0 + 0.1

• Nesteen syöttö malli B/AD

• Suurille avarrus- ja jyrsinpäille

BT50B/AD4012566 40 88 80 125  66.7/M12

BT50B/AD4016066 40 88 80 160  66.7/M12

BT50B/AD6012510 60 128 80 125 101.6/M16

BT50B/AD6016010 60 128 80 160 101.6/M16

BT 50 MALLI B/AD

PITKÄT JYRSIN JA AVARRUSISTUKAT

BT MALLI B/AD

• Varustettu neljällä vetokiilan paikalla

• Vetokiilat 90 ast. kartiokiiloihin nähden

• Balluf kolo D 12 syv. 6.0 + 0.1

• Nesteen syöttö malli B/AD

• Pitkittäiskiilalla

BT50B/AD16125 16 32 40 125 87

BT50B/AD2216 22 40 60 160 120

BT50B/AD2716 27 48 80 160 120

BT50B/AD3216 32 58 80 160 120

BT50B/AD4016 40 70 80 160 120

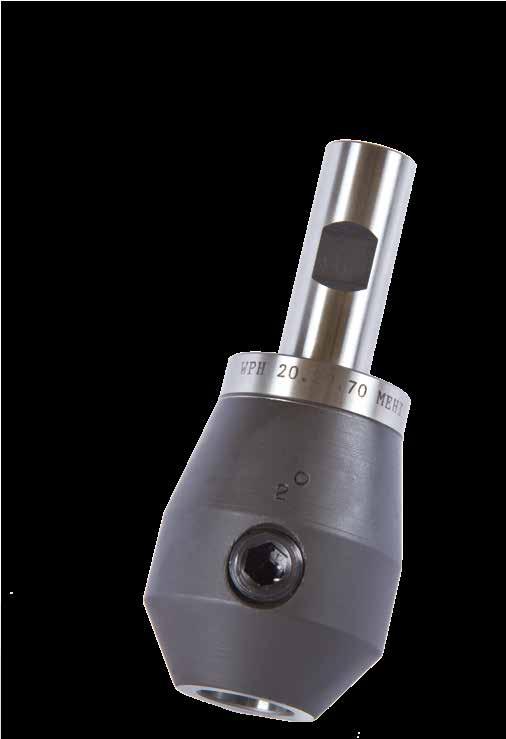

Weldon/Whistle Pienet

LIERIÖVARTISET WELDON/WHISTLE ISTUKAT - pienet istukat

• Istukkaan voi kiinnittää sekä porat että jyrsimet

• Kaksi astetta vino ruuvi on porien kiinnitykseen

• Reiän pohjalla on reiällä varustettu vasteruuvi nesteen läpisyöttöä varten

• Aina, kun käytetään vinoa kiinnitysruuvia, on varmistettava, että työkalun varsi on vasteruuvia päin

Koodi D d L1 d1 d2 Vasteruuvi 2 Weldonruuvi 3

WPH200670 20 6 70 36 25 VRM6X16 M6X10

WPH200870 20 8 70 36 28 VRM6X16

WPH201070 20 10 70 36 31 VRM8X16

WPH201270 20 12 70 36 36 VRM8X16

WPH201470 20 14 70 40 40 VRM10X20

WPH201670 20 16 70 40 42 VRM10X20

WPH202070 20 20 70 40 48 VRM10X20

WPH250670 25 6 70 40 25 VRM6X16

WPH250870 25 8 70 40 28 VRM6X16

WPH251070 25 10 70 40 31 VRM8X16

WPH251270 25 12 70 40 36 VRM10X20

WPH251470 25 14 70 40 40 VRM12X20

WPH251670 25 16 70 40 42 VRM12X20

WPH251870 25 18 70 40 45 VRM12X20

WPH252070 25 20 70 45 48 VRM12X20

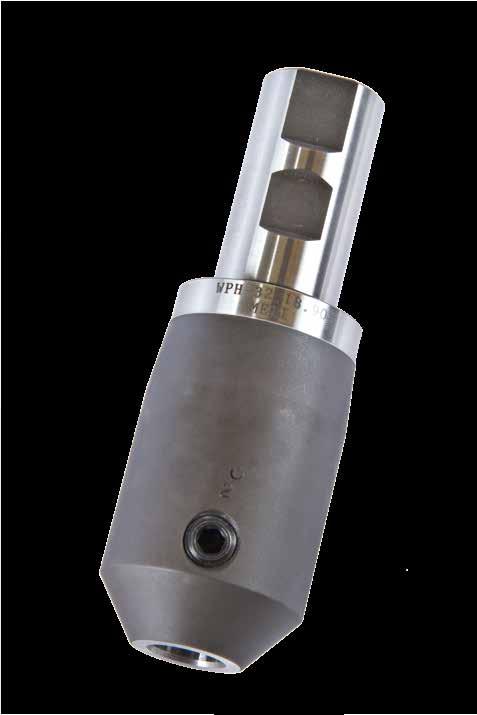

Weldon/Whistle Suuret

LIERIÖVARTISET WELDON/WHISTLE

ISTUKAT - suuret istukat

• Istukkaan voi kiinnittää sekä porat että jyrsimet

• Kaksi astetta vino ruuvi on porien kiinnitykseen

• Reiän pohjalla on reiällä varustettu vasteruuvi nesteen läpisyöttöä varten

• Aina, kun käytetään vinoa kiinnitysruuvia, on varmistettava, että työkalun varsi on vasteruuvia päin

Koodi D d L1 d1 d2 Vasteruuvi 2 Weldonruuvi 3

WPH320690 32 6 90 48 25 VRM6X16 M6X10

WPH320890 32 8 90 48 28 VRM6X16 M8X10

WPH321090 32 10 90 48 31 VRM8X16 M10X12

WPH321290 32 12 90 48 36 VRM10X20

WPH321490 32 14 90 48 40 VRM12X20

WPH321690 32 16 90 48 42 VRM12X20

WPH321890 32 18 90 48 45 VRM12X20

WPH322090 32 20 90 48 48 VRM16X25 WPH322590 32 25 90 56 61 VRM16X25

WPH323290 32 32 90 56 68 VRM16X25

WPH402090 40 20 90 61 48 VRM16X25 WPH402590 40 25 90 61 61 VRM16X25 WPH403290 40 32 90 68 68  VRM16X25

BT 50 B/AD L1=200

BT50B/ADW16A200 16 60 48 80  VRM12X20 M14X16

BT50B/ADW20A200 20 60 52 80  VRM16X25 M16X16

BT50B/ADW25A200 25 65 65 80  VRM16X25 M18X2X20

BT50B/ADW32A200 32 70 72 80  VRM16X25 M20X2X20

HTS-perusvarsi

Koodi d4 d3 L1 L2 Vetorengas Ruuvi Vanha TE- nro. 534050070080 40 70 94 80 192424 191728 TE-6855 534050070160 40 70 174 160 192424 191728 TE-6854 535050080080 50 80 96 80 192425 191728 TE-8312 535050080160 50 80 176 160 192425 191728 TE-8311 535050080250 50 80 266 250 192425 191728 TE-9164 535050080382 50 80 535050080450 50 80

Kiinnityskartiot HTS-porille

Malli

KW15671

KW15523

KW20761

KW20762

Kartio D d L Ruuvi

BT50 50 110 85 191.678 M12*16

BT50 50 90 60 191.678 M12*16

DIN50 50 110 85 191.678 M12*16

DIN50 50 90 65 191.678 M12*16

Säätöistukka

Koodi ISO Säätöalue mm L mm d3 mm Kiinnityskappale Säätöruuvi 1 Asteikkoruuvi 2 Säätöruuvi 5 Avain Paino kg

YD 40.69871 DIN 69871 A 40 -2  50 49 WN..

YD 50.69871 DIN 69871 A, B 50 -3 50 79 WN..

VLM 16.39 SM 16.16  AV8  AV5  2.80

VLM 18.24 SM 18.24  AV10  AV6  4.70

YD 40.2080 DIN 2080 40 -2 50 49 WN.. VLM 16.39 SM 16.16  AV8  AV5  2.80

YD 50.2080 DIN 2080 50 -3 50 79 WN..

YBT 40 BT 40 40 -2 70 49 WN..

VLM 18.24 SM 18.24  AV10  AV6  4.70

VLM 16.39 SM 16.16  AV8  AV5  2.80

YBT 50 BT 50 A, B 50 -3 70 79 WN.. VLM 18.24 SM 18.24  AV10  AV6  4.70

Koodi

WN 204 40 20 50 48 48 M16L14    AV8 WN 254 40 25 60 48 58 M18L19   AV10 WN 324 40 32 65 48 58 M20L19   AV12

AF20- ja AF25-hienosäätöelementit

AF20CC06L 20 0,3

AF20CC06R 20 0,3

AF25TC11L 25 0,3

AF25TC11R 25 0,3

Suorajatko Tyyppi EB Malli A ja B

Malli A

Koodi L mm d mm D mm Kierre M 3 2 Paino

EB.1616.060 60 16 32 M8 VPM-8 K-8 0.3

EB.2222.060 60 22 40 M10 VPM-10 K-10 0.6

EB.2727.060 60 27 48 M12 VPM-12 K-12 0.8

EB.3232.070 70 32 58 M16 VPM-16 K-14 1.2 EB.4040.070 70 40 70 M20 VPM-20 K-16 2.0

EB.2222.100 100 22 40 M10 VPM-10 K-10 1.3

EB.2727.100 100 27 48 M10 VPM-10 K-12 1.7 EB.3232.120 120 32 58 M16 VPM-16 K-14 2.2

EB.4040.120 120 40 70 M20 VPM-20 K-16 3.3

Malli B

Koodi

EB.88.100 100 40 88 M20 66.7 KM12x40 K-16RB 3.9 M12 EB.128.120 120 60 128 M24 101.6 KM16x60 K-25RB 8.5 M16

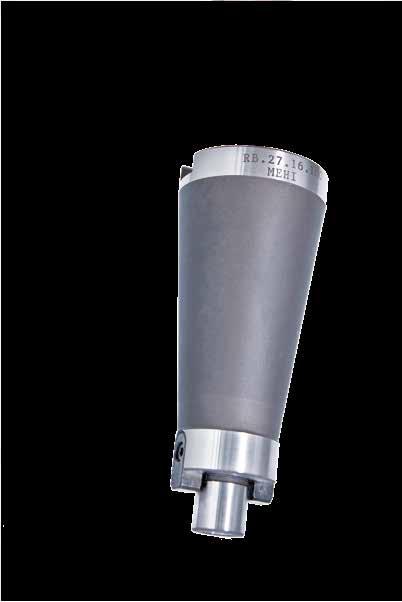

Vähennysjatko Tyyppi RB Malli A & B

Koodi Malli L mm L1 d2h6 mm d1h6 mm D1 mm D2 mm Kierre M Ruuvi 3 2 Paino

RB.2216.070 A 70 17 16 22 40 32 M8 VPM-10 K-8 0.5 RB.2716.100 B 100 17 16 27 48 32 M8 VPM-12 K-8 0.9 RB.2722.070 A 70 19 22 27 48 40 M10 VPM-12 K-10 0.8 RB.3222.100 B 100 19 22 32 58 40 M10 VPM-16 K-10 1.2

RB.3227.070 A 70 21 27 32 58 48 M12 VPM-16 K-12 1.1 RB.4027.100 B VPM-20 K-12 1.8 RB.4032.070 A VPM-20 K-14 1.4 RB.4032.100 B VPM-20 K-14 2.0

Muistiinpanot
