Ontdek digitale zolen-, schoenleestenen supplementenvervaardiging!

Deze high-tech toepassingen verminderen aanzienlijk de arbeidsuren!

Welke technieken bestaan er voor digitale zolen-, schoenleesten- en supplementenvervaardiging?

U bouwt elke dag met passie en kennis aan de toekomst van uw praktijk. In het belang van uw patiënten, voorschrijvende artsen en medewerkers gaat u nadenken over de toekomst.

Werken wij reeds met de laatste technieken? Wordt dat verwacht door uw patiënten, voorschrijvende artsen en medewerkers? Waar werken uw concullega’s mee?

Gaat u dadelijk investeren of laagdrempelig starten met een huurovereenkomst en productie uitbesteding?

Heeft u reeds een toekomstgericht transformatieplan? Hoe implementeert en organiseert u deze innovatie intern binnen uw huidige maatname, productie en afleveringsflow?

Schrijf u in of herbekijk onze live webinars: webinar.medida-solutions.com/webinars

Wat heeft Medida Solutions u te bieden?

Opgericht in 2005 bieden wij voetscanners, software, freesmachines en printers aan voor maatwerk zolen, schoenleesten en supplementen productie. U kunt investeren in deze apparatuur of laagdrempelig starten met huren mits uitbesteding van uw productie.

Meer dan 500 professionals uit de Orthopedie in België, Nederland en Frankrijk zijn onze klanten. Wij kijken ernaar uit om ook U bij te staan in de innovatie en uitbouw van uw praktijk!

Het open systeem biedt u grote tijdwinst bij het vervaardigen van uw zolen en/ of schoenleesten en supplementen, een gewaarborgde reproductie en u heeft minder medewerkers nodig. Of u nu zelf wenst te frezen of het frezen wenst uit te besteden, in beide gevallen geniet u van kwaliteit, service en snelle levertijden!

Scanners Ons team gaat in samenwerking met u op zoek naar de voetenscanner die het beste bij uw praktijk past.

Wenst u evenveel te zien als op een blauwdruk of wenst u hetzelfde resultaat als een gipsmodel?

Welke maten wenst u te kennen? Enkel de lengte en breedte van de voeten? Of ook de hoogte van het mediaal gewelf? De vorm van de hielkuip? De druk bij het staan? De druk tijdens het blootsvoets stappen of de druk tijdens het stappen met schoenen en inlegzolen?

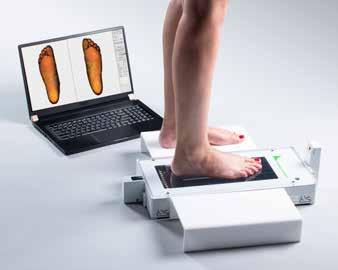

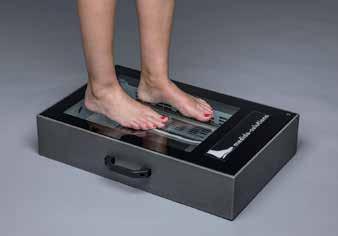

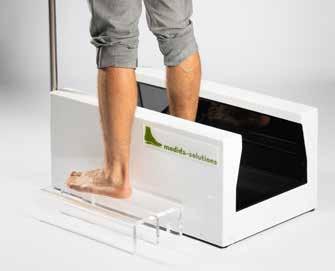

2D VOETSCANNER De 2D voetscanner maakt een zeer duidelijke foto van de plantaire zijde van de voeten.

Het zoolmodel en de elementen kunnen erg makkelijk geplaatst worden. Ook aantekeningen die op de voeten gemaakt worden zijn zichtbaar op de scan. Handig voor wie heel specifiek een uitsparing wil maken.

PLANTAIRE 3D LASERSCANNER Onbelast, semi-belast of volledig belast vanuit neutrale of gecorrigeerde positie neemt deze scanner in enkele seconden een 3D scan van de plantaire zijde van de voet.

U krijgt er meteen ook een 2D beeld bij! Erg handig als u een zool wilt maken vanaf het voetoppervlak en achteraf de 2D scan wil gebruiken om de elementen te plaatsen. Scant ook schuimdozen en leesten.

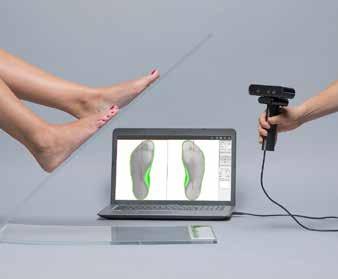

3D SENSOR VOETSCANNER Deze goedkope maar krachtige 3D scanner is erg interessant voor wie net start met zijn praktijk. Scant een volledige voet of synthetische gipscast of positieve gips door gebruik te maken van de draaitafel om hier de leesten op te modelleren. Scant het plantaire voetoppervlak van beide voeten tegelijk door gebruik te maken van de plexiplaat, scant ook schuimdozen om hier zolen op te modelleren.

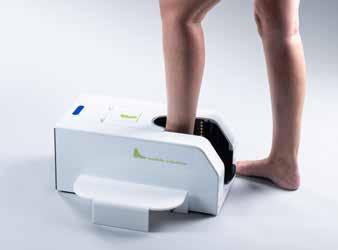

3D VOLLEDIGE LASER VOETSCANNER 18CM Deze automatische 3D scanner scant voeten, gipspositieven, synthetische maatname casts, wasplaatjes, leesten, zolen, supplementen. U scant de voeten onbelast, semi-belast of volledig belast vanuit neutrale of gecorrigeerde positie.

3D MINI VOLLEDIGE LASER VOETSCANNER 11,5CM Deze automatische 3D scanner scant voeten, gipspositieven, leesten. U scant de voeten onbelast, semi-belast of volledig belast vanuit neutrale of gecorrigeerde positie. Inclusief draagtas, makkelijk verplaatsbaar.

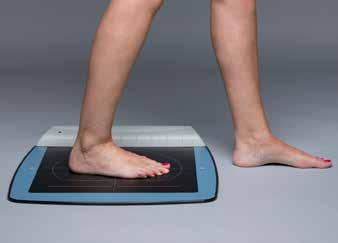

DRUKMAT Zowel het zwaartepunt als de verschillende drukpunten zijn duidelijk zichtbaar op de statische en de dynamische metingen. Het maximale drukbeeld van een dynamische meting kunt u visualiseren onder de te modelleren zolen.

Geweldig om te tonen aan uw patiënten, een echte meerwaarde voor uw praktijk.

Software De software functies geven u de mogelijkheid om het voetoppervlak als zool of leest oppervlak te gebruiken, u maakt de nodige pronatie en supinatie, u past uw zolen en/of leesten en supplementen volledig naar wens aan. U kunt gebruik maken van de Medida- of uw eigen bibliotheken van zolen, grondpatronen, elementen, leesten en toppen alsook van de vele tools zoals lengte, breedte, hoogte, valgus, varus, hielheffing, teensprong, balmaat, wreefmaat, hielmaat, uitsparingen enz.

ZOLENSOFTWARE

De zolensoftware stelt u als orthopedist in staat om in 5 stappen een paar maatwerkzolen te modelleren.

2

1 Juiste lengte en breedte zool instellen naargelang de voeten van de patiënt.

3

Biomechanische correcties uitvoeren, waaronder valgus/ varus of supinatie/ pronatie in mm’s of graden.

4 Materiaal dikte instellen over de totale lengte of enkel voorvoet of achtervoet.

5

Digitale 3D scan vanuit gecorrigeerde half belaste of onbelaste positie persen in de zool.

Elementen plaatsen.

De elementen kunnen bovenop elkaar aangebracht worden of in elkaar overlopen

Hierna kunt u het binnenzoolmodel modelleren. Scannen of importeren van blauwdruk, 2D-voetscan, 3D-voetscan, schuimdoos en drukmeting mogelijk.

De digitale gegevens van de patiënt, maatnames, anamneses, zolen, leesten en supplementen worden allemaal samen bewaard en kunnen ten alle tijden aangepast worden.

LEESTEN- EN SUPPLEMENTENSOFTWARE 1

De leesten software stelt u in staat om in 6 stappen een paar maatwerk leesten te modelleren.

1

u bepaald de overgang van de gekozen leesttop naar de anatomische vorm van de 3D voetscan.

2

2

stofranden bijwerken.

3

assen plaatsen en correcties uitvoeren.

4

teensprong en hakhoogte instellen.

5

elementen invoegen.

6

beenhoogte instellen.

De supplementen software stelt u in staat om in 3 stappen een paar maatwerk supplementen te modelleren.

1

supplement digitaal op leest persen in 1 klik.

2

snijlijn instellen.

3

materiaaldikte instellen.

3

4 1

2

5

3

6

De verschillende printers en freesmachines variëren naargelang snelheid en grootte.

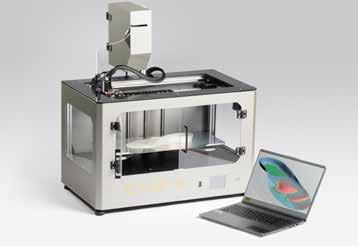

CUBIX ZOLEN PRINTER Deze zolenprinter print zolen in verschillende hardheden in flexibele recycleerbare TPU. Ideaal voor dunne zolen of 3D zolen waarbij u verschillende hardheden wenst in te stellen en dadelijk beide zijden wenst te printen klaar voor in de schoenen. U kunt de geprinte zolen nadien nog bewerken of bekleden indien gewenst. Revolutionair!

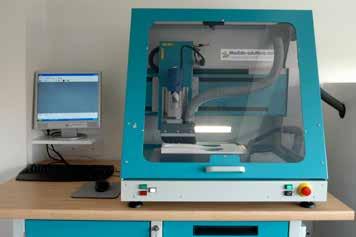

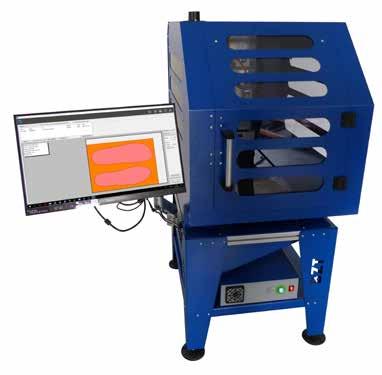

GP103 Deze 103 is ideaal indien u dagelijks tot 16 paar zolen wenst te frezen. U freest binnen de 30 minuten 1 paar uit.

Buitenafmetingen B 78cm D 85cm H 81cm

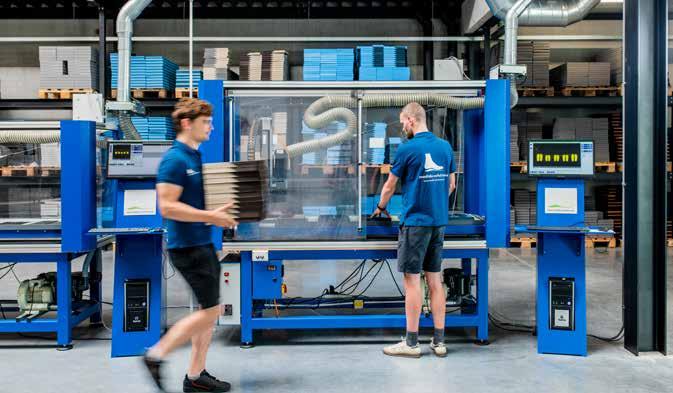

GP451 Wenst u dagelijks tot 32 paar zolen uit te frezen dan is deze 451 voor u! U freest binnen de 10 minuten 1 paar uit.

Buitenafmetingen B 75cm D 90cm H 170cm

GP320 Wenst u dagelijks tot 50 paar zolen uit te frezen en 2 paar na elkaar opteer dan voor deze 320.

U freest binnen de 8 minuten 1 paar uit.

Supplementen frezen is ook mogelijk.

Buitenafmetingen B 155cm D 94cm H 204cm (H 186 cm indien bovenstuk eraf wordt gehaald)

U zult veel tijd winnen en toch volledig de controle over de vervaardiging van de zolen en/of leesten en supplementen van uw patiënten behouden.

Met al de zolenfrezen kunnen beide zijden van de zolen gefreesd worden. Jaarlijks komen wij het onderhoud uitvoeren, zo blijft alles perfect werken!

Afhankelijk van uw capaciteit en doorgroei ambitie bespreken wij samen de geschikte freesmachine.

GP401 U heeft een grote zolenproductie, opteer dan voor deze 401 deze freest dagelijks tot 84 paar zolen. U kunt 10 paar zolen na elkaar frezen. U freest binnen de 8 minuten 1 paar zolen uit. Supplementen frezen is mogelijk met de 30cm hogere uitvoering.

Buitenafmetingen GP 400 : B 200cm D 104cm H 180cm • GP 401 : B 241cm D 104cm H 180cm

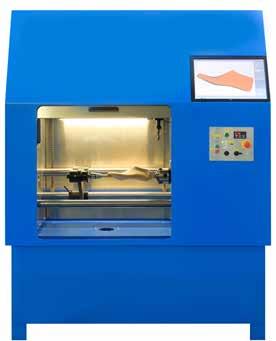

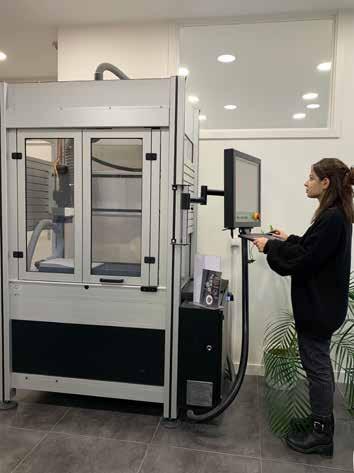

LM10 De LM10 is voor de leestenmaker die graag intern tot 6 paar per dag freest. U kunt frezen in zelf bijgesneden hout of voorgefreesde houten of plastic blokken naar keuze. Hoe beter de freesblok is bijgesneden hoe sneller de leest kan uitgefreesd worden.

Buitenafmetingen B 158cm D 68cm H 208cm Freesmaten X 35cm A 360° Z 17cm

Welke problemen hadden de klanten en zijn nu opgelost?

MEER GETUIGENISSEN? M E D I D A - S O LU T I O N S . C O M / N I E U W S

BART BIJNS Orthopedisch schoenmaker • Sint-Pieters-Leeuw • België Sinds 2007 heb ik een eigen zaak ‘Orthopedie Bijns’ vroeger maakte ik steunzolen en orthopedische schoenen volledig handmatig. Maar sinds ik Medida Solutions heb leren kennen in 2015, kan ik niet meer zonder de 3D plantaire laser voetscanner. Echt een must om ieders voetprobleem nauwkeurig op te meten. Het gaat zo veel sneller dan vroeger, want eens je de steunzool in het programma gemaakt hebt, kan je in een paar muisklikken een aanpassing of een vernieuwing van een steunzool uitvoeren.

Gedurende 4 jaar heb ik het frezen van de zolen overgelaten aan Medida Solutions en vorig jaar heb ik besloten om een eigen freesmachine aan te schaffen. Ik kan het alleen maar aanraden, want op minder dan een halfuur frees ik 2 paar steunzolen uit. Patiënten met dringende voetproblemen kan je heel snel helpen. Qua onderhoud valt het ook echt goed mee, regelmatig de freesmachine stofzuigen en jaarlijks komt er een medewerker van Medida Solutions het groot onderhoud uitvoeren, zodat alles perfect blijft werken. Echt een vooruitgang!

Wij waren in 2010 opzoek naar een digitale werkwijze voor onze leesten zelf te modelleren. Tijdens de demo van Medida Solutions ontdekte we dat de leestensoftware alle mogelijkheden heeft die we wensen te gebruiken. Hierdoor hebben we de 3D volledige voetscanner en leestensoftware aangeschaft. Doordat alles zeer goed verliep hebben we in 2012 de zolen en supplementensoftware waar je in 3 klikken een supplement modelleert erbij aangeschaft alsook een GPM401+ voor zolen en supplementen uit te frezen.

In 2017 na 5 jaar leesten te laten produceren door Medida Solutions hebben we de stap genomen voor zelf leesten te frezen met de LM10 leestenfrees. Medida Solutions is zeer innovatief en brengt regelmatig nieuwe scanners op de markt. Deze innovatie volgen wij mee en hierdoor staan er al 5 3D volledige voetscanners in de zaak. Recentelijk hebben we ook de zolen Cubix printer aangeschaft.

Hiermee kunnen we in verschillenden hardheden dunne zolen beide zijde printen zonder materiaal verlies. We hebben nog geen moment spijt gehad van onze samenwerking doordat we alles binnenhuis kunnen produceren en de productietijd versneld is.

JOHN VAN WIJK Voet en zorg Orthopedisch schoentechnicus Dordrecht Nederland

U meet digitaal de voeten van uw patiënt met

Zolen laten frezen en printen

een voetscanner naar keuze, belast, half belast of onbelast in neutrale of gecorrigeerde positie.

Na de maatname tekent u de zolen in vanaf het voetoppervlak of op basis van grondpatronen, elementen, functionele zolen. U modelleert het binnenzool model en stuurt deze digitaal door naar de Medida Solutions werkplaats.

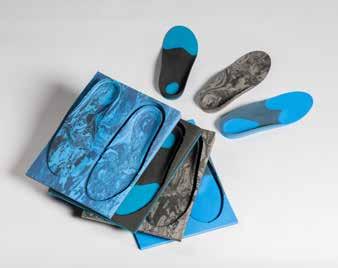

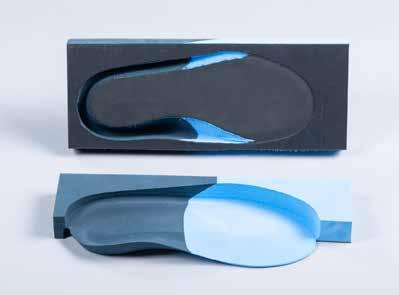

Binnen de 5 werkdagen ontvangt u de gefreesde of geprinte maatwerkzolen exact zoals u ze getekend heeft. U kan kiezen uit een ruim assortiment aan EVA materialen. Naast de klassieke unishore blokken 25, 40, 50, 60 en zelfs 70 kan u ook kiezen voor combi, sandwich, marble. Met de combi kan u ervoor kiezen om de achtervoet extra stabiliteit te geven in het hardere materiaal en de voorvoet in zachter materiaal. Bij de sandwich zijn verschillende hardheden boven elkaar opgebouwd en kan u bijvoorbeeld een zachtere uitsparing maken.

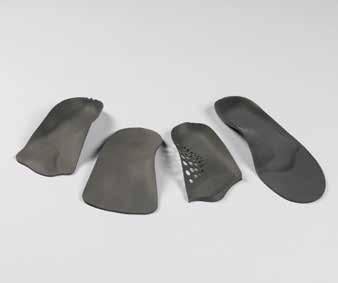

U kan kiezen uit harde of flexible recycleerbare TPU print filament om uw zolen FDM beide zijden te laten printen dadelijk klaar voor in de schoenen.

Harde TPU

Flexible recycleerbare TPU

Verkiest u een paar zeer dunne stevige zolen dan printen wij in SLS voor u.

L EESTEN & SUP P L EME NT E N L ATEN F REZEN E N P RI NT E N U meet digitaal de voeten van uw patiënt met een voetscanner naar keuze.

Na de maatname tekent u de schoenleesten en/of supplementen in waarna u deze digitaal doorstuurt.

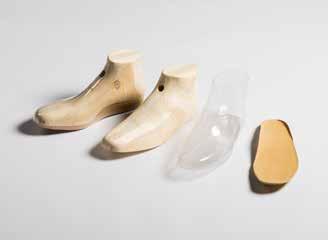

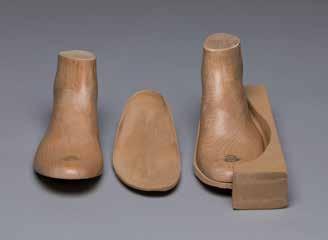

HOUTEN LEESTEN UITGEFREESD IN BEUKENHOUT

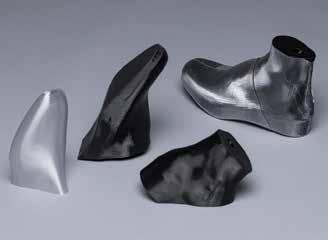

LEESTEN EN TESTSCHOENEN GEPRINT

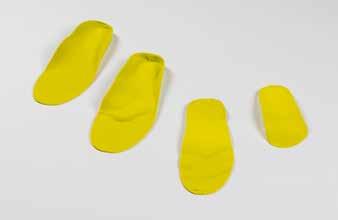

UITGEFREESDE SUPPLEMENTEN

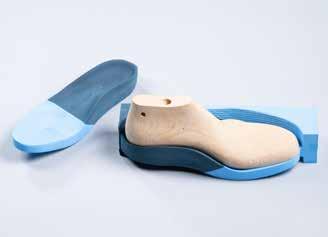

UITGEFREESDE LEESTEN IN VUURHOUT INCLUSIEF SUPPLEMENTEN EN TESTSCHOENEN

U KUNT EEN SCANTOESTEL EN SOFTWARE HUREN MITS UITBESTEDING VAN UW PRODUCTIE! Super interessant! En het kan al vanaf 100€ per maand. Tijdens de huur overstappen op de aankoop van een scanner en/of software is steeds mogelijk. Het huren van een voetscanner en software biedt vele voordelen: • U heeft steeds de laatste nieuwe software.

• Als uw scanner het laat afweten wordt deze onmiddellijk vervangen.

• Ideaal om investeringen nog even uit te stellen.

U kan een jaar lang testen met de software zonder verdere aankoopverplichting.

Het team van Medida Solutions staat steeds voor u klaar met raad en daad!

Jarni Van den Bogaert Technical Consultant Noord Nederland

Sam Dillemans Technical Consultant Zuid Nederland

Seppe Olbrechts Technical Consultant Vlaanderen

Virginie Haerynck Zaakvoerder

+32 (0)470 96 63 30 jb@medida-solutions.com

+32 (0)470 81 18 61 sd@medida-solutions.com

+32 (0)470 70 19 38 so@medida-solutions.com

+32 (0)473 42 03 70 vh@medida-solutions.com

Volg onze Social Media kanalen en blijf op de hoogte van de laatste tendensen.

Geoffrey Cartereau Technical Consultant Wallonie & Nord de France

Lucas Huot Technical Consultant Sud de France

Robbert Rock Productie verantwoordelijke

+32(0)460 95 24 01 gc@medida-solutions.com

+32 (0)470 79 05 43 lh@medida-solutions.com

+32 (0)478 16 14 06 production@medida-solutions.com

“It takes a first step to create a footprint!”

Deze high-tech toepassingen zijn het resultaat van passie, energie en een pioniersgeest.

Drie zaken die u en ons verbinden!

Dreefvelden 19 2860 Sint-Katelijne-Waver, België www.medida-solutions.com
