DLH Nyhed 30mm Thermogulv

Stor spændvidde, c/c 1000 mm

Flyvestød tilladt

Tykkelse 30x620x1820mm

Passer til 20mm rør og alu-plade format 280x1150mm

Pladerne har en 4-sidet dobbelt fer & not til stærk og nem montering. Anvendelsesområde er klimaklasse 1. Monteres med træskruer, min. 4,2x65mm og limes med PVAC lim D3 i fer&not og til strø. MK-godkendelse 7.21/1805. Testet og anbefalet/godkendt hos Norsk Treteknisk Institutt.

Gulvpladerne er perfekte til renovering af bygninger, hvor strøafstanden overstiger cc 600mm.

Gulvpladerne er godkendt til anvendelse i brugskategori A almindelig boligbelastning. Dette gælder for bjælkeafstande op til cc 1000mm.

Generelt for 22mm, 25mm og 30mm DLH Thermogulv

Alle tykkelser i DLH Thermogulv kan monteres på strøer eller som svømmende på bestående gulve. Følg blot de respektive monteringsanvisninger.

Pladetykkelse Strøafstand Må flyvestødes* Dækmål pr. plade Vægt pr. plade Strøafstand vådrum**

22mm Max 60cm Ja 1,08m2 ca. 16 kg

25mm Max 60cm Ja 1,08m2 ca. 20 kg

30mm Max 100cm Ja 1,08m2 ca. 23 kg

*Til almindelig boligbelastning

**Se under lette terrændæk

Vendespor

Max 30cm/flyvestød ikke tilladt

Man fræser selv sine vendespor, da det er fleksibelt og hurtigt. Fræsestyr/Skabelonland samt hulkehl/ fræsejern tilbydes til alle tykkelser. Til 22mm løsning tilbydes i tillæg også færdige vendeplader.

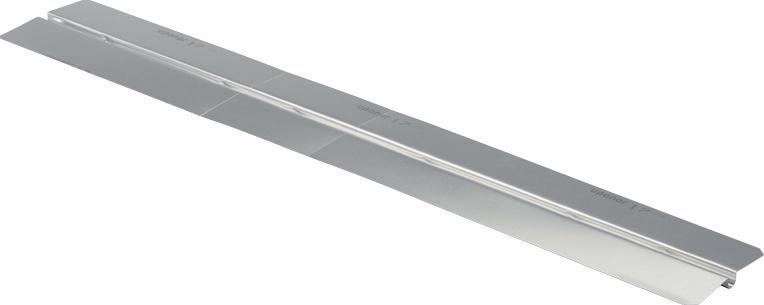

0,45mm Aluvarmefordelingsplade 100% tilegnet DLH Thermogulv

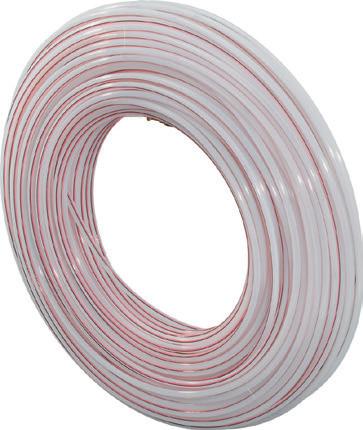

5 lags Pe-rt rør m/indstøbt iltspærre – Vigtigt at iltspærre er indstøbt, for at minimere knirkelyde! Format Størrelse Længde pr. rulle Ca. forbrug lbm pr/m2 Max længde pr kreds

Forbrug af alu og rør kan variere fra projekt til projekt

Det er en vigtig anbefaling, at alu-plader og rør medfølger fra leverandør/DLH. Se også TRÆ79. Dette er for at få den rigtige varmeeffekt og undgå problemer med tilpasning og knirkelyde.

Lastfordelingsplade

Lastfordelingsplade anvendes, hvis overgulvet samles med de lange samlinger parallelt med de tilsvarende samlinger i undergulvet, eller overgulvet er tyndere end 13,5mm stift overgulv. 30mm dog minimum 7mm stift overgulv.

NB! Visse overgulve, feks sildebensparket, der limes på, kan fra overgulvsleverandøren have særlige krav til tykkelsen på lastfordelingspladen. Normalt bruges en 12mm TG/4.

Lastfordelingspladen kan monteres som svømmende, limet sammen som en stor plade, eller skruet til undergulvet. Hvis underlaget er let terrændæk, skal der skrues for at opnå tilstrækkelig stivhed ude ved kanterne. Ved skruning forbedres stabiliteten og styrken i gulvet, men vær opmærksom på at have fuldstændig styr på fugt fra underlag, sokkel osv.

Mellem lastfordelingsplade og DLH Thermogulv lægges 500g gulvpap ligeledes igen 500g gulvpap mellem

DLH Thermogulv og overgulv.

Vådrum

DLH Thermogulv er godkendt til vådrum MK 7-21/1805. Samme plade til vådrum som til tørrum – her reduceres strøafstanden til max 30cm, og der samles kun over strø. Flyvestød altså ikke tilladt. Endvidere kræves den rigtige opbygning med vådrumssikring etc.

Vigtigt at følge monteringsanvisningen. Se mere på www.dlh.com

Lette terrændæk (f.eks EPS/flamingo)

DLH Thermogulv er funktionsgodkendt til lette terrændæk (se TRÆ12).

Dette er gældende, hvis underlaget er en EPS/flamingo eller tilsvarende let opbygning.

NB! Løsningen er ikke gangbar i vådrum, hvis underlaget er EPS eller tilsvarende, da nedbøjning er for stor.

Totalløsning/Plug and play

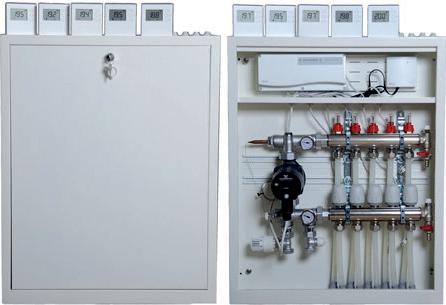

DLH tilbyder en totalløsning med et færdigsamlet teknikskab indeholdende pumpe, termostater, flowmetre, trådløse rumfølere el-boks osv. Hertil følger fittings og bukkefix til alle kredse.

Alle kredse er indstillet til deres respektive længder, så pumpen ubesværet kan føde alle kredse med samme pumpetryk.

Du skal blot oplyse: Rørtykkelse , antal kredse med navn og længde til dit projekt, så laver vi et tilbud.

Ved levering skal man blot montere skabet på væggen, tilslutte ”frem- og tilbagløb” samt kredsene til de tilhørende kredse fra gulvet, placere rumfølerne i de respektive rum og endeligt sætte stikket i stikkontakten. Så kører systemet.

Det er Plug and Play

Få optimal varmefordeling overalt i rummet

Radiatorer er ikke altid den optimale varmekilde, og de er ofte en udfordring ved indretning af rummet. Spar både plads og energi i boligen og få et bedre indeklima med DLH Thermogulv.

DLH Thermogulv systemet har taget det bedste fra de traditionelle varmeløsniner. Gulvarme der fordeler varmen perfekt. Den bløde, komfortable varme fra de vandbaserede systemer og den hurtige reaktion fra de elektriske systemer. Sammenlagt giver det dig det mest komfortable varmesystem.

Med DLH Thermogulv breder varmen sig hurtigt til den ønskede rumtemperatur og kan hurtigt reguleres ned igen. Montering er ligeledes let og hurtig - her skal ikke støbes varmeslanger ned i beton - DLH Thermogulv kan monteres direkte på strøer eller direkte på eksisterende gulv i en uafbrudt arbejdsgang. Det er faktisk meget enkelt at lægge.

Fordele ved DLH Thermogulv

• Hurtigere installation - tidsbesparende i forhold til støbte gulv-varmeløsninger

• Ingen byggfugt - ingen risiko for råd og svamp

• Forbedret komfort - hurtig temperaturtilpasning. Optimal ved brug af natsænkninsur

• Bedre boligindretning - mulighed for vinduer i fuld højde og frihed til indretning

• Montering i èn uafbrudt arbejdsgang - ingen ventetid i monteringsfasen

• Lav byggehøjde
