Casa 11 - 6 pladser cykerloverdækning

Page 1


Casa 11

Cyklisme | VEJ & TRAFIK

Modulopbygget med mange variationer

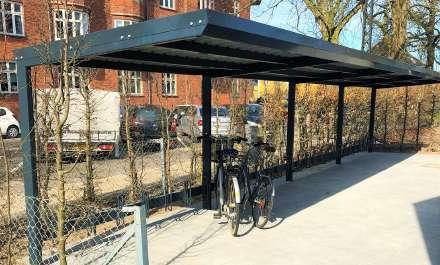

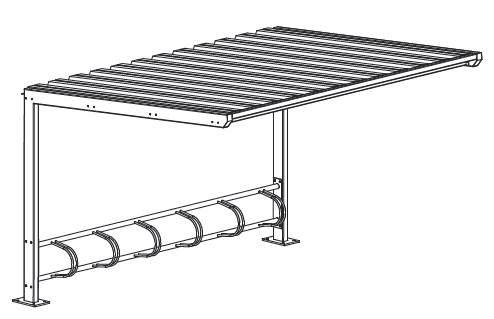

Solid og driftøkonomisk overdækning med cykel parkeringer. Overdækningen er opbygget af moduler på 3 meter og inkluderer cykelstativer på række med plads til 6 cykler.

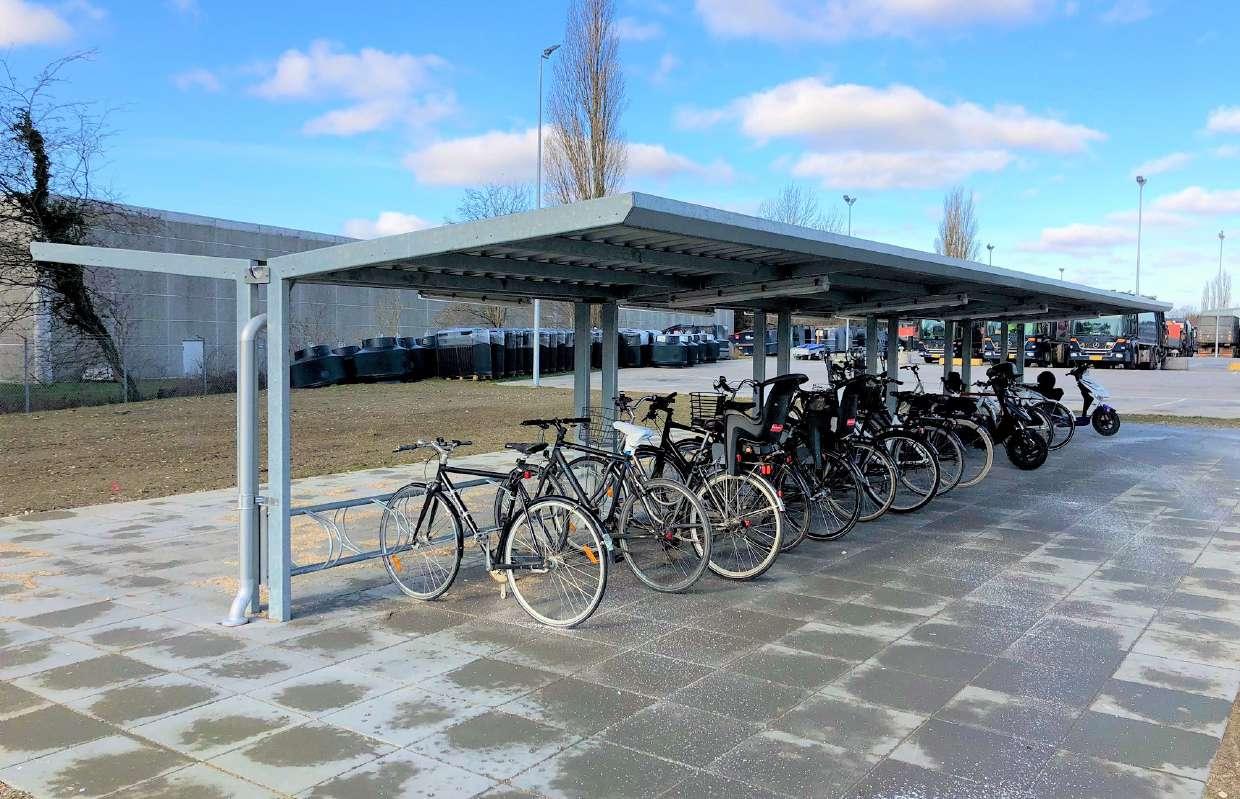

Casa 11 fås også som dobbeltsidet, hvor modulerne stilles mod hinanden med en tagrende mellem.

Modulerne monteres med nedstøbnings beslag.

Modul mål Parkering Materialer Montage Tilkøb

Casa 11

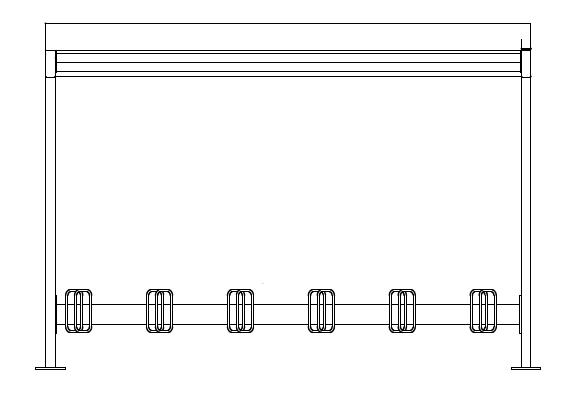

3000 x 2050 (inderste højde) x 2240 (yderste højde) x 2150 dybde mm

6 cykelparkeringer, 500 mm mellem hver parkering. I 45/90° vinkel.

Firkantrør 120x60 + 80x40 mm

Rundrør Ø45 + Ø14

Trapez tag EM 50R/100

Boltes i beton

Tagrende og nedløb

Beton

Dobbelt: 1200x600x800

Enkelt: 800x600x800
