Reflective Roof

Cara mengetahui jumlah jendelan yang ada di setiap lantai adalah dengan melihat

DED dengan judul rencana pintu dan jendela, akan ada notasi seperti ini

Window-to-Wall Ratio

WWR adalah kependekan dari Window-to-Wall Ratio, yang merupakan rasio antara luas total jendela atau area kaca lainnya dan dibagi dengan luas total dinding eksterior. hal ini dapat memperbanyak cahaya matahari yang masuk ke bangunan, namun hal ini juga dapat mengakibatkan peningkatan panas dan kehilangan energi. data ini sebelum kita memasukkan data, semua grafik masih sama antara kiri (kasus dasar) dan kanan (pengembangan kasus)

A B C

A : Nama Jendela

B : Jumlah jendela jenis ini di 1 bangunan

C : Nomor urut jendela dan setelah diketahui jumlah jendela, maka kita harus mencari detail bukaan di DED

BERIKUT DETAIL PERHITUNGAN WWR BANGUNAN

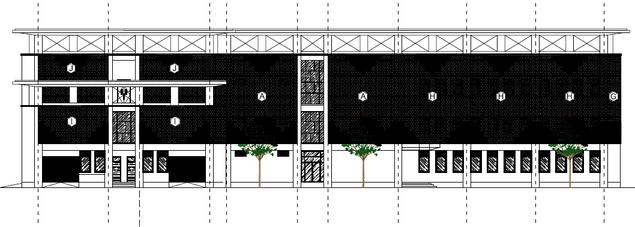

Setelah mengetahui luas keseluruhan jendela di fasad bangunan, kita mencari luas dari setiap fasad, dengn melihat denah untuk panjang bangunan dan juga

ENILAI PERSENTASE DIDAPATKAN DENGAN MENGGUNAKAN

RUMUS persentase = (nilai yang dihitung / total nilai) x 100% persentase = (1011,81 / 5520) x 100% persentase = 0,183 x 100% persentase = 18,3% maka perbandingan antara tembok dan jendela adalah 82 7 : 18 3 dan ini adalah grafik setelah memasukkan data WWR, terjadi penurunan grafik kiri sebesar 0.61%, menandakan adanya efisiensi energi di bangunan ini

Reflective Exterior Walls

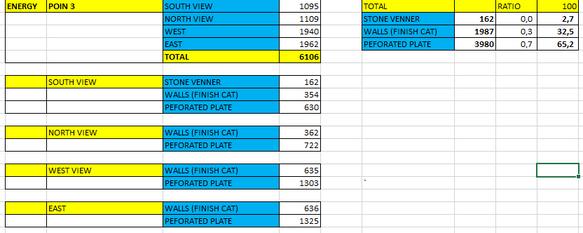

Perhitungan Exterior Walls

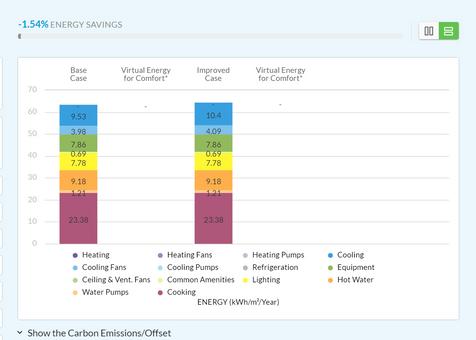

Data awal pengunaan energy minus sebesar -1,54%

Grafik Hasil

Reflective Exterior Walls

Yakni pemantulan dinding ekterior yang berdampak pada beban pendinginan di ruangan ber-AC dan meningkatkan kenyamanan termal di ruangan yang tidak ber-AC

Klasifikasi dinding eksterior pada edge

Setelah data dimasukan dengan SRI sebesar 92 data energy berubah menjadi 0,38%

Terjadi penghematan sebesar

1,92% dari -1,54% ke 0,38%

Dalam EDGE menggunakan satuan SRI (Solar Reflectance Index) adalah nilai gabungan antara reflektabsi matahari dengan termal permukaan daya pancar dengan nilai 0-1

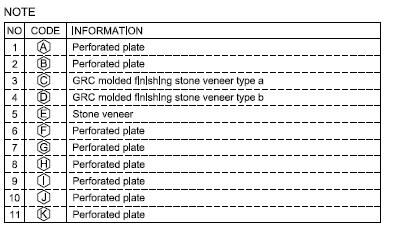

Total Ada 4 Material

Perforated Plate

Grc Molded Finishing

Stone Veneer

Stone Veneer

Wall Painted

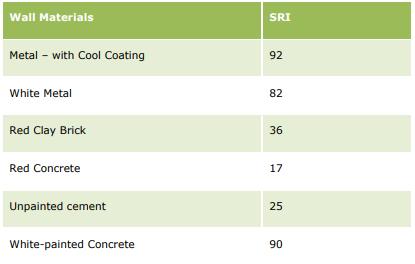

Namun Pada Usser Guide Hanya Menacakup 2 Tipe

White Concrete

Metal White Cool Coating

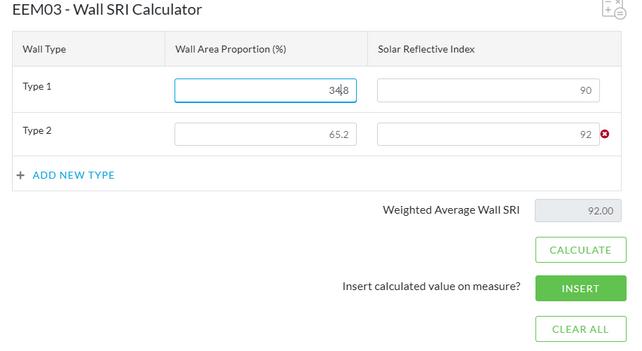

Dalam proporsinya diperoleh

Tipe 1 34,8% Yakni White Painted Concrete

Tipe 2 65,2% Perforated Plate Dijadikan Metal With Coating
