PORTAFOLIO
José Eduardo Mata Charles
José Eduardo Mata Charles
CONTENIDO

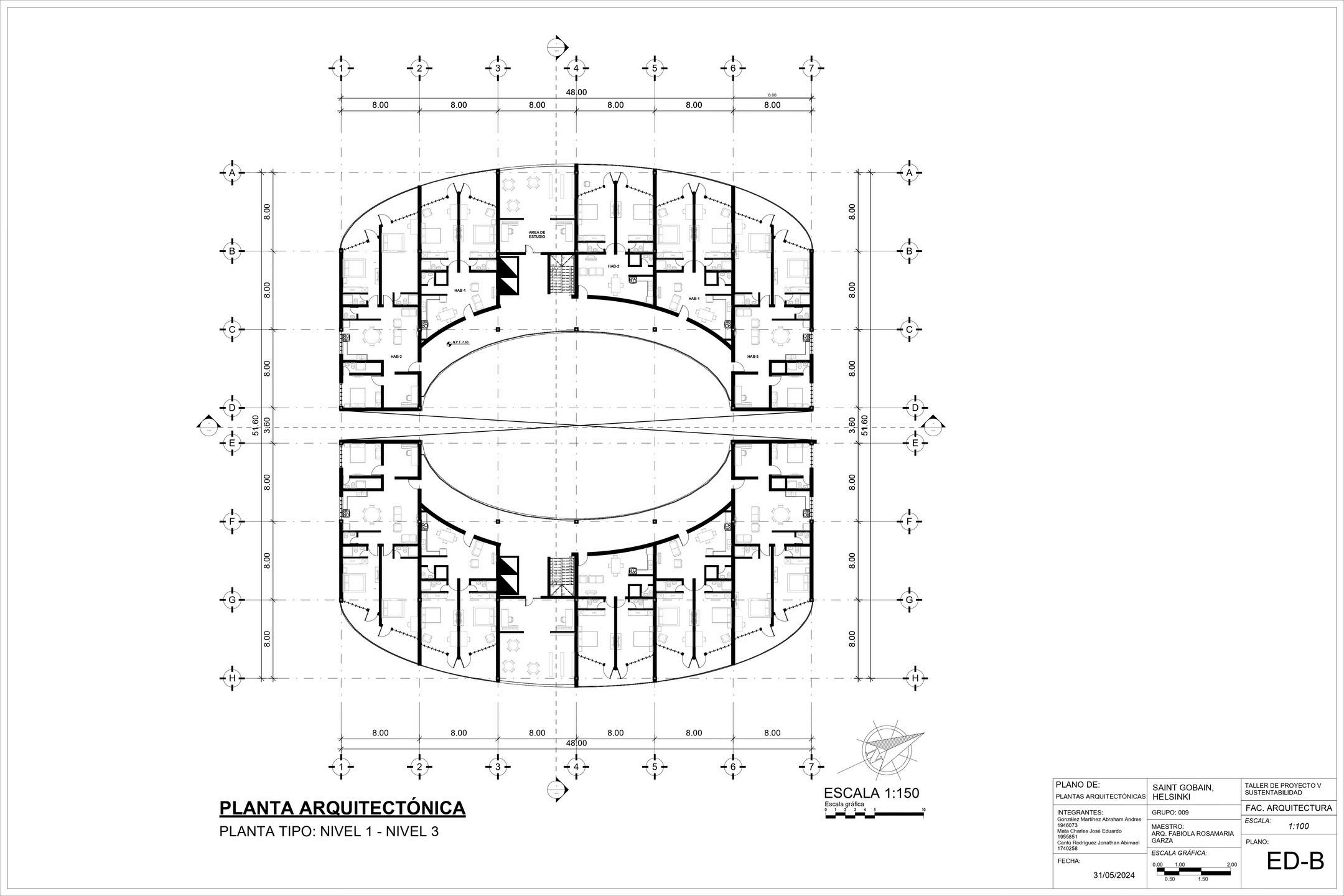

ARQUITECTONICO 03 01
EJECUTIVO ADMINISTRACION 02

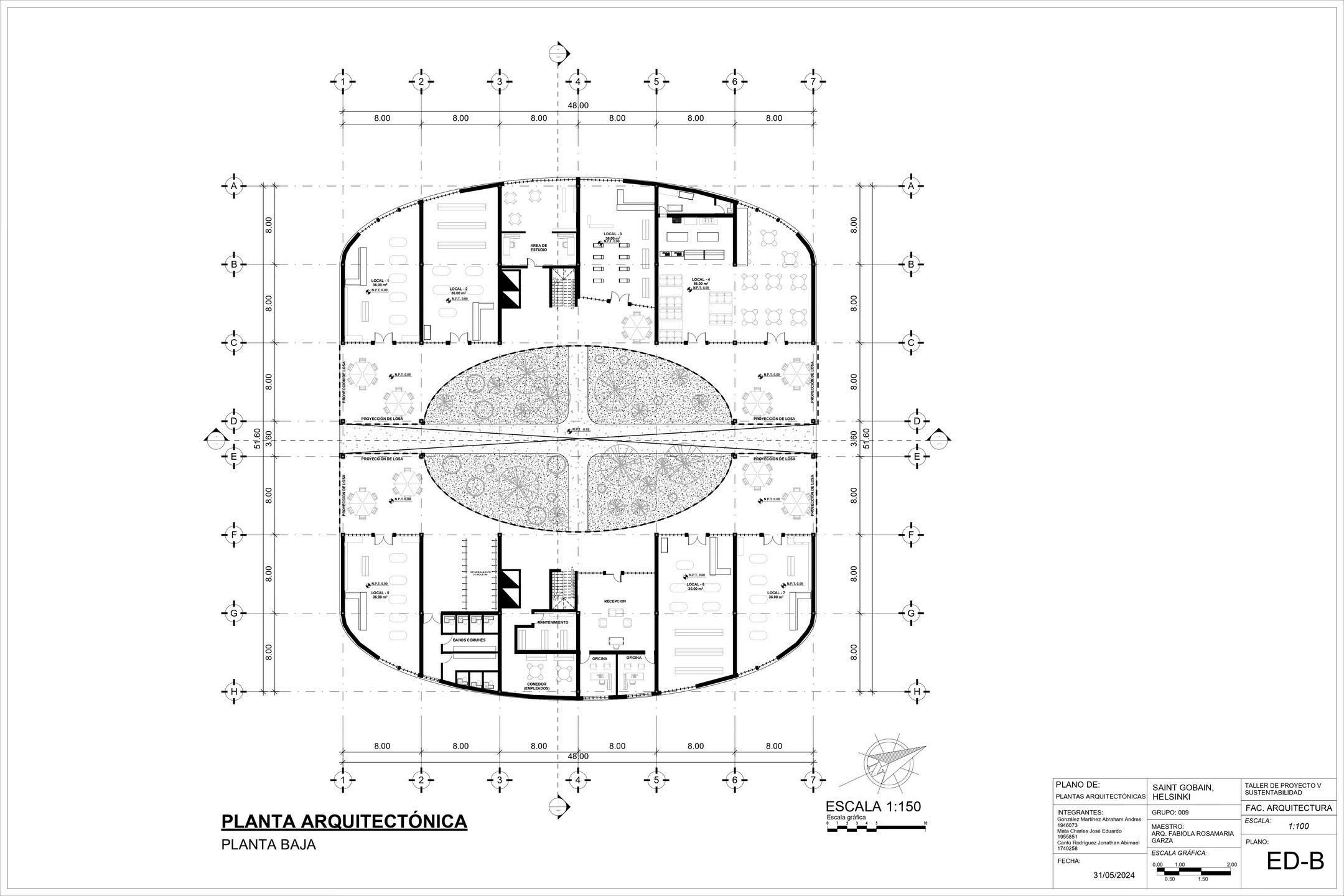

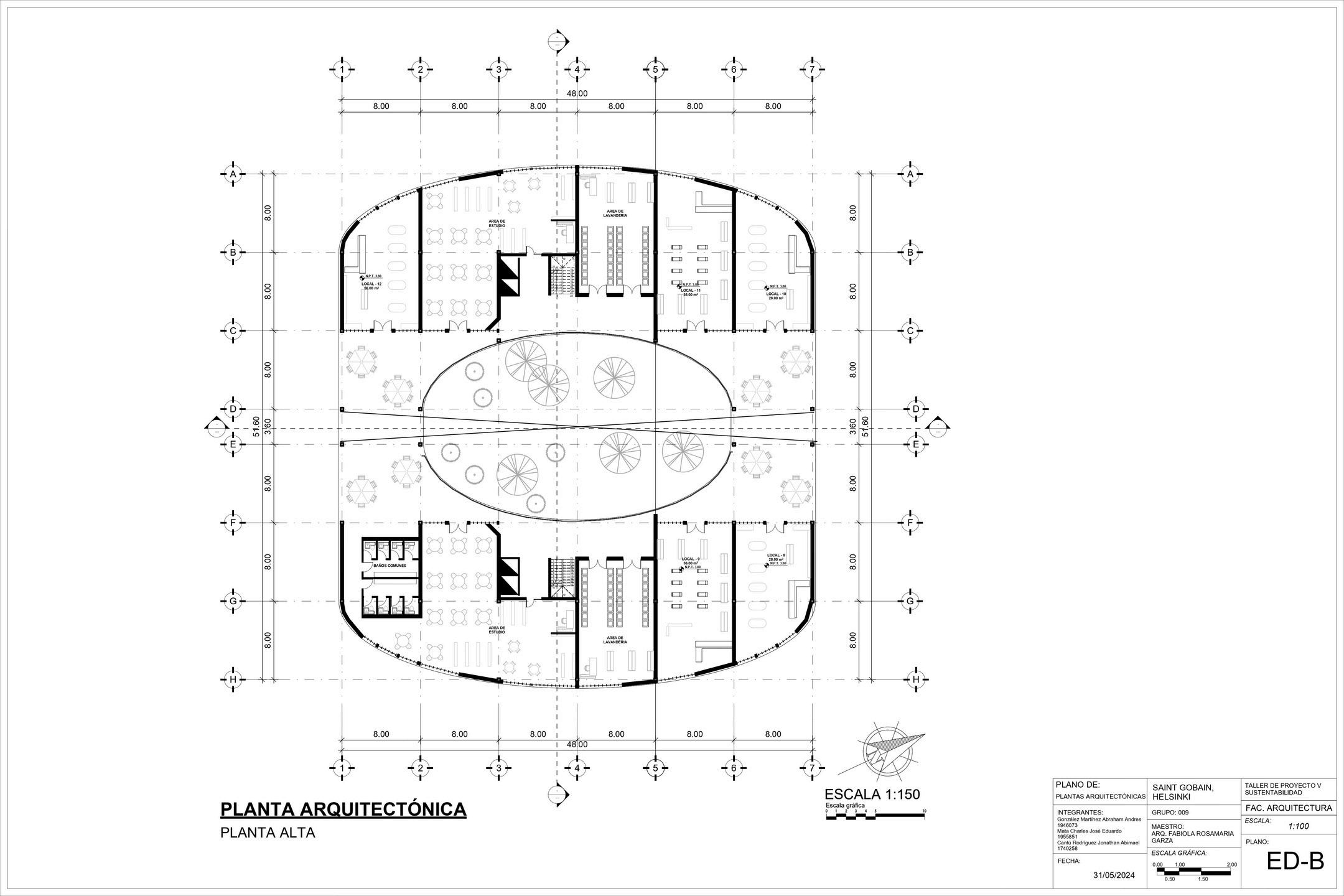

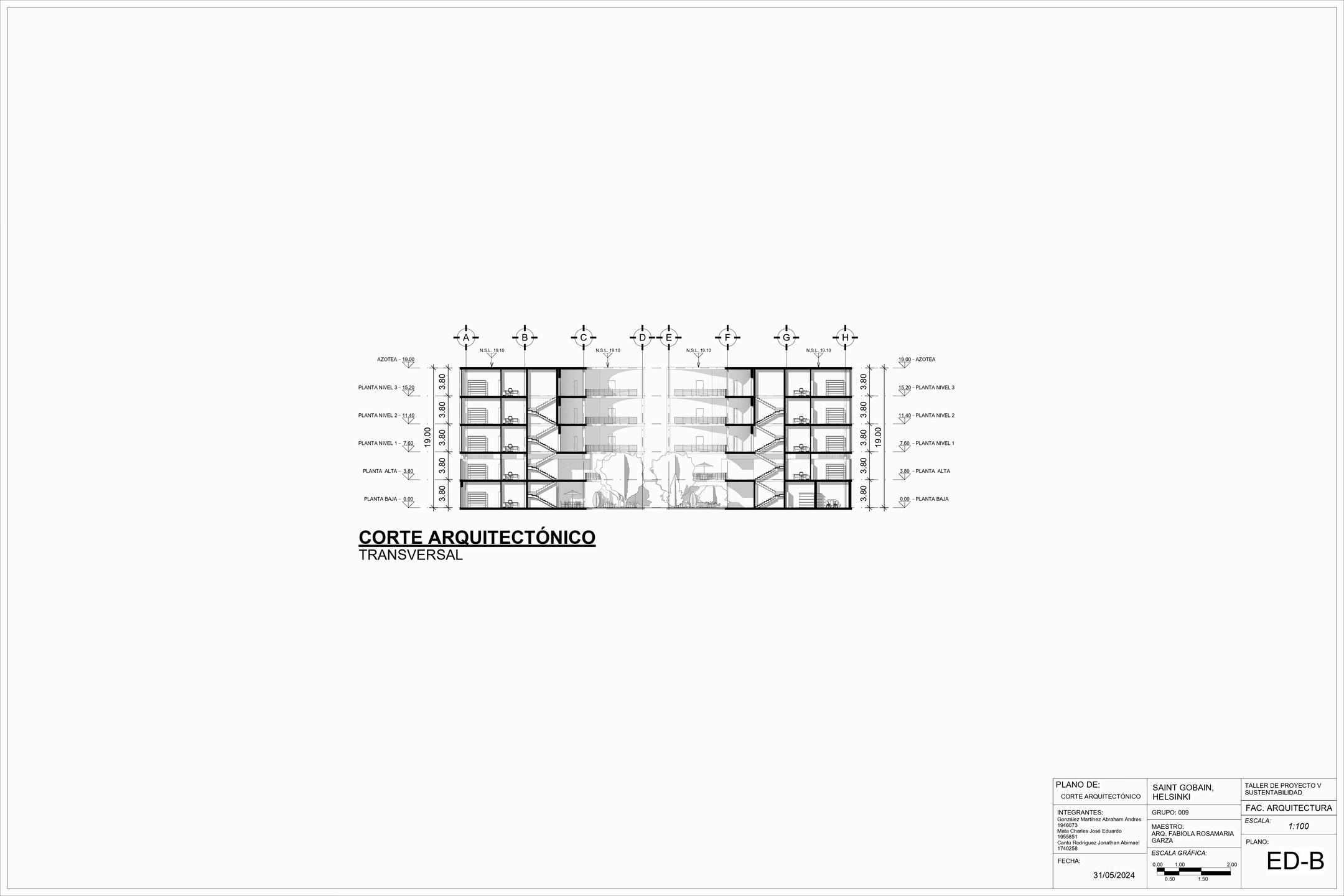

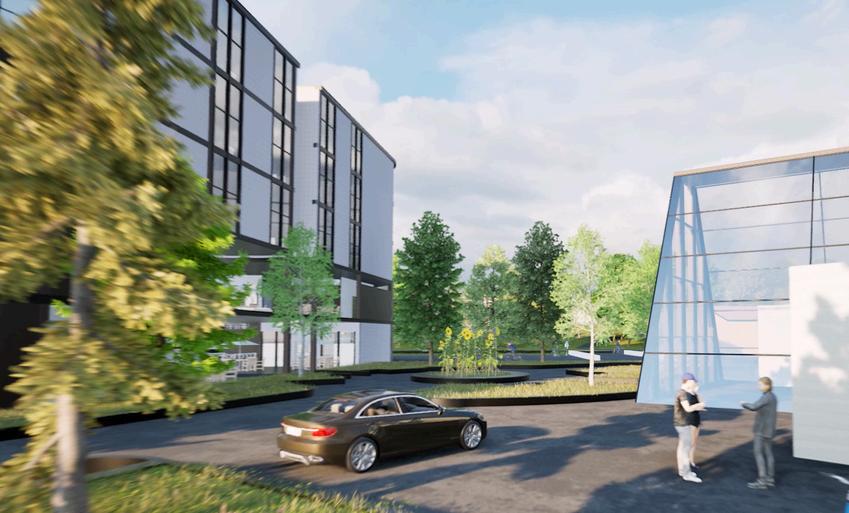

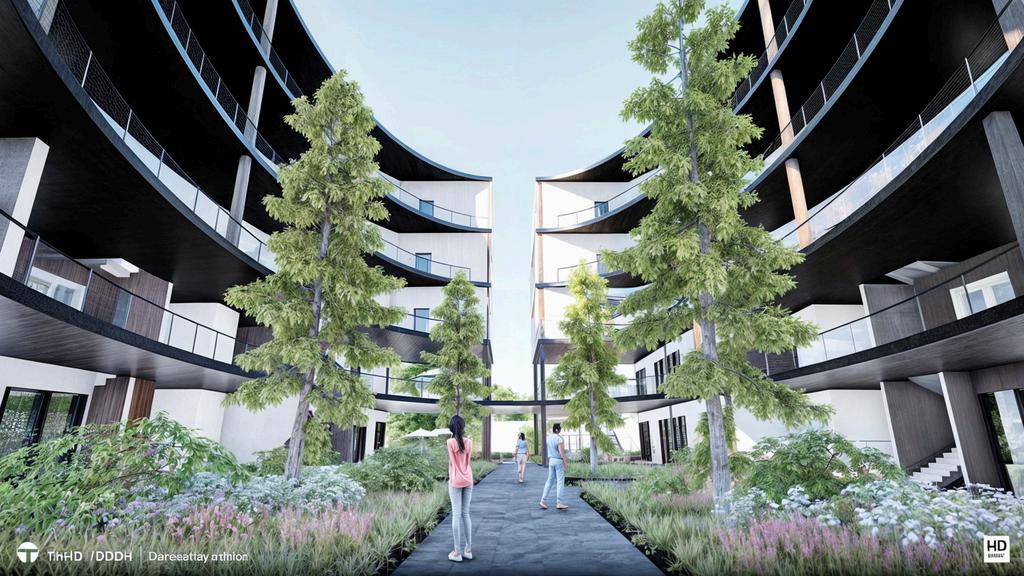

DISTRITO VIKKI
En colaboración con:
Abraham González Rodríguez
Jonathan Cantú Rodríguez
Diseñar un nuevo edificio residencial en “ nueva zona destinada para residenciasen el distrito Vikki, Helsinkki, Finlandia. Renovar y cambiar el uso de edificio de oficinas existente. nuevo uso: residencia para profesores e investigadores visitantes. Diseñar la interacción de los edificios con espacios públicos e infraestructura verde Usar materiales de la empresa Saint-Gobain cumpliendo con los estándares de sustentabilidad en el concurso.
01

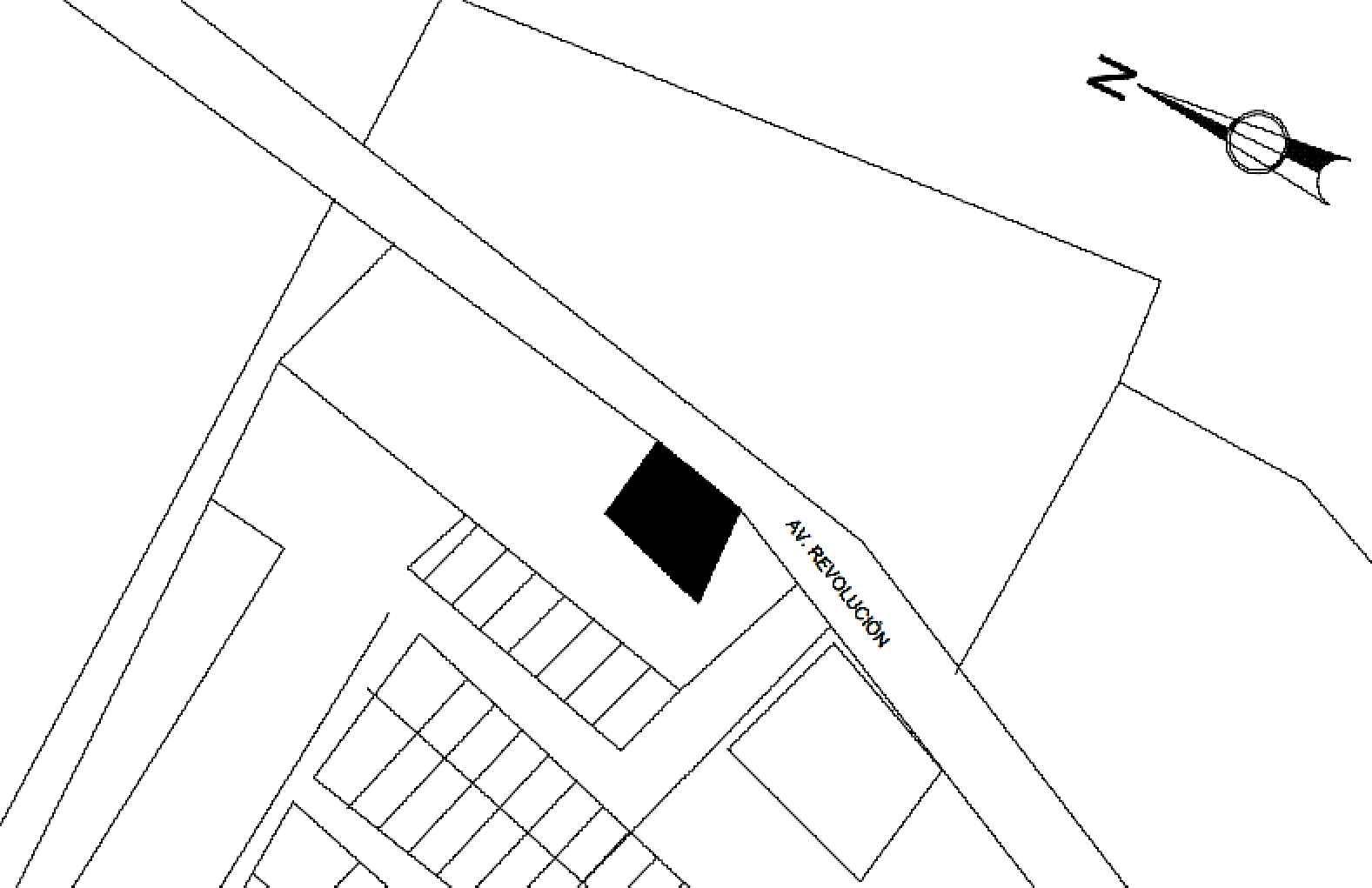

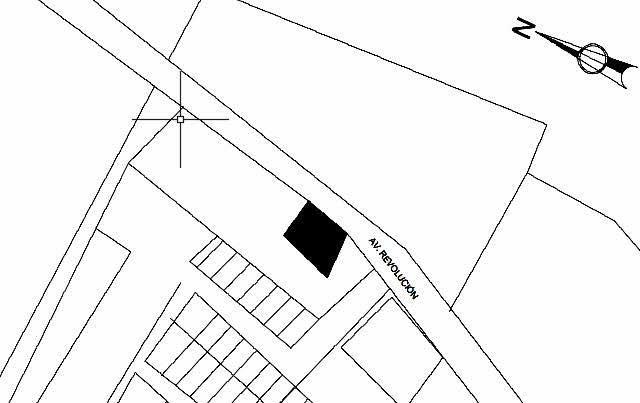

EDIFICIO D USO MIXTO
En colaboración con:
Alexis Bernal Rodríguez
Proyecto ejecutivo de 8vo semes adecuo un proyecto arquitectónico locales comerciales y oficinas de r desarrollo los planos básicos de: adecuaciones y ubicación trazo y nivelación estructuración de losas cimentación desplante de muros acabados instalaciones hidrosanitarias y gas instalaciones eléctricas
02

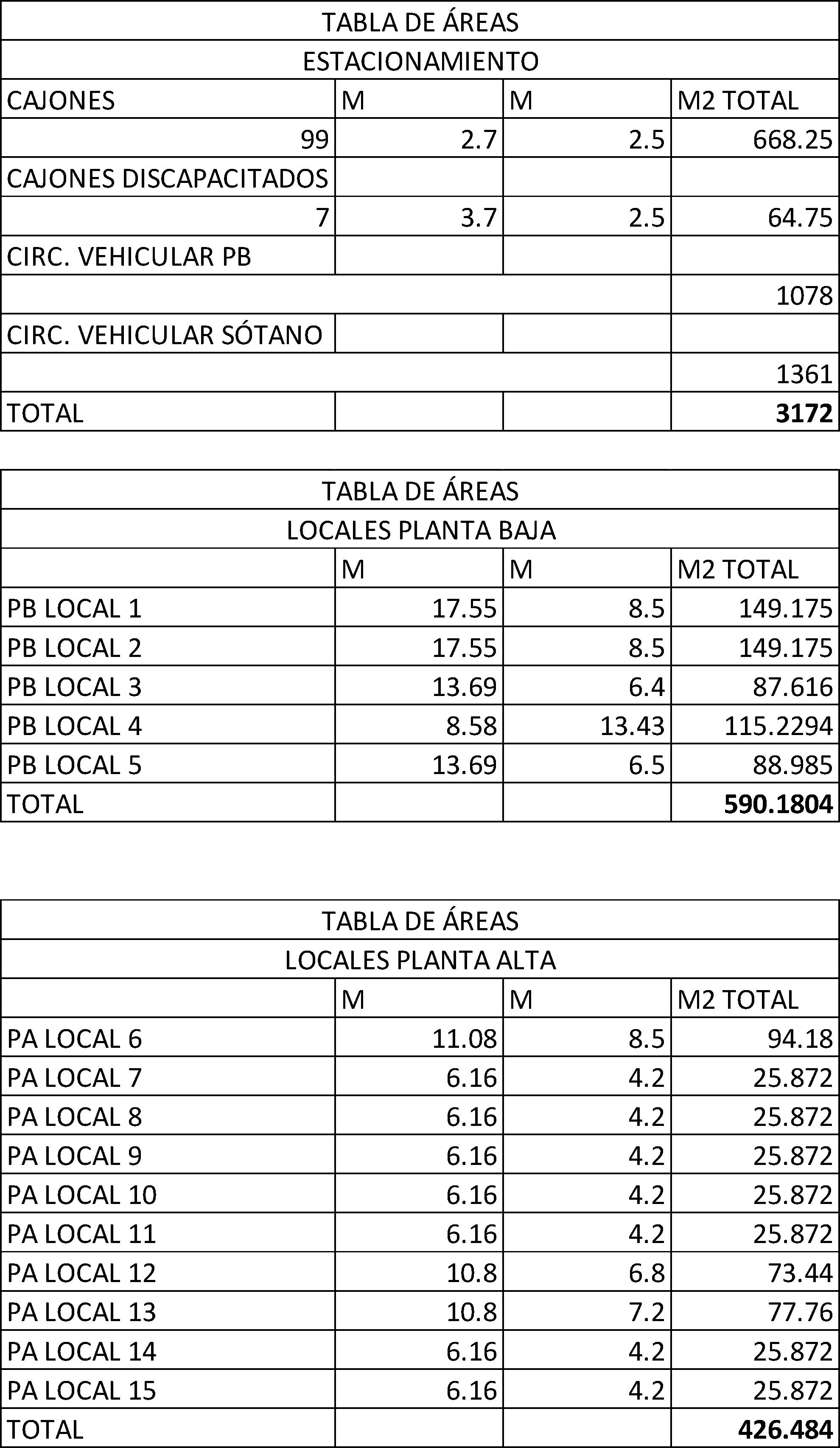

6.50 6.50 6.08 6.00 N 0.001.00 3.00 5.00 ACCESO NPT+0.00 14 15 16 33 34 35 36 37 38 39 40 41 44 45 46 47 48 49 50 51 52 11 12 13 10 9 B' A' A PLANTASOTANO ESC1:200 25 26 27 22 23 24 6 7 8 3 4 5 57 58 59 60 61 62 63 64 65 55 56 66 67 68 69 1 2 CISTERNA CONSUMO CISTERNA TORMENTA PEND15% NPT-3.55 17 18 19 28 29 30 20 21 31 32 42 43 53 54 6.00 LP LP LP 4.35 8.10 8.60 8.10 8.40 8.40 5.98 6.69 6.63 80.05 7.10 8.70 8.70 8.70 6.80 7.20 50.00 2 3 5 11 13 B C D F G H 0.25 5.72 0.25 8.46 0.12 10 12 8.46 8.58 15.21 21.90 22.15 28.13 36.53 44.93 53.03 61.63 69.73 74.0874.33 80.05 J 0.05 1.45 0.05 1.25 LP A E 1.25 1.30 8.50 15.30 15.35 24.00 32.70 41.40 48.50 48.55 50.00 LP LP 4.35 8.10 8.60 8.10 8.40 8.40 5.98 6.69 6.63 76.98 2 3 5 11 13 0.830.25 0.25 10.28 0.12 10 12 10.28 10.40 17.03 23.72 23.97 29.95 38.35 46.75 54.85 63.45 71.55 76.9876.1575.90 LP 7.10 8.70 8.70 8.70 6.80 7.20 49.85 B C D F G H J 0.05 1.30 0.05 1.25 LP A E 1.25 1.30 8.50 15.30 15.35 24.00 32.70 41.40 48.50 48.55 49.85 NPT-3.55 NPT-3.55 NPT-3.55 NPT-3.55 NPT-3.55 NPT-3.55 NPT-3.55 BT+0.00 ELEVADORES 0.001.00 3.00 5.00 N 84° 93° 96° 91° SUPERFICIETOTAL=4,089.79M2 SKATELAND LOCALESCOMERCIALES AV. REVOLUCIÓN C.VASCONGADAS FARMACIA PLANOTERRENO ESC1:400 NB+0.00 G E A D NNT-0.50 NNT-1.00 NNT-1.50 NNT-1.50 NNT-0.50 NNT-1.00 NOTASGENERALES: DE: PLANO:NOMENCLATURADEARCHIVOESCALA PLANO1-ADECUACIONES PROYECTO: ESCALAGRAFICA PLANO1 1:200 NOMENCLATURA 4.-DEEXISTIRALGUNADISCREPANCIAENTREEL DISEÑOOESPECIFICACIONESQUEINDIQUEEL PLANOYLAOBRA,DEBERANOTIFICARSEALDPTO. DEPROYECTOS. MATERIALES,COLORES,ACABADOS. FISICASREALES,PROPORCIONARMUESTRASDE DECUALQUIERELEMENTOVERIFICARLASMEDIDAS 3.-ANTESDEPROCEDERALSUMINISTROYFABRICACIÓN SUCONTENIDO. 2.-ESTEPLANOESEXCLUSIVOPARALOQUEINDICA 1.-LASCOTASRIGENSOBREELDIBUJO. 5.-LASCOTASYLOSNIVELESESTANINDICANDOS ENMETROS TALLERDEPROYECTOEJECUTIVOIII CROQUISDELOCALIZACIÓN UNIVERSIDADAUTÓNOMADE NUEVOLEÓN FACULTADDEARQUITECTURA SIMBOLOGIA LP A INDICALIMITEDEPROPIEDAD INDICAEJEESTRUCTURAL USOMIXTOTORREREVOLUCIÓN648 UBICACIÓN CALLE:AV.REVOLUCION MANZANA:S/N LOTE:KM207 NÚMEROOFICIAL:S/N COLONIA:TORREMOLINOS MUNICIPIO:MONTERREY ESTADO:NUEVOLEÓN ESTUDIANTES: MATRICULA:1956916 GPO:012 CATEDRÁTICO: M.A.MIGUELÁNGELTORRESGARZA ESCALANÚMERICA:1:200 6.PARAELEMENTOSESTRUCTURALES,INSTALACIONES, YLASQUEAPLIQUENPARAELPROYECTOFAVORDE REFERIRSECONELPLANOCORRESPONDIENTE. 7.ESTEPLANOCONTIENEINFORMACIÓNCONFIDENCIAL YNOPODRASERUTILIZADONICOPIADOSINAUTORIZACIÓN QUEDAPROHIBIDOSUUSOPORCUALQUIERMEDIOIMPRESO OELECTRÓNICOAJENOAQUIENLOREALIZÓ. INDICANIVEL ALEXISEDUARDOBERNALRAMIREZ MATRICULA:1955851 JOSÉEDUARDOMATACHARLES 01 03 G E A D ACOMETIDAELECTRICA ACOMETIDADEAGUA REGISTRODEDRENAJE ACOMETIDAGAS BANCODETRAZO BT NIVELSUPERIORDEBANQUETANB NIVELSUPERIORDEFIRMENSF NIVELDEPISOTERMINADONPT NIVELSUPERIORDELOSAENTREPISONSLE NIVELSUPERIORDELOSANSL NIVELSUPERIORDEPRETILNSP
N 0.001.00 3.00 5.00 0.001.00 3.00 5.00 Comedor NPT-0.15 ACCESO 75 73 72 71 70 78 79 80 81 82 83 84 87 88 91 92 93 94 86 90 CONTENEDOR DEDESECHOS B' B A' A AV. REVOLUCIÓN 74 85 PLANTABAJA ESC1:200 PLANTA2°NIVEL ESC1:200 PLAZOLETA ACCESO ELEVADORES ÁREADECARGAY DESCARGA 95 96 97 98 99 100 A.C. P.L. E.OF. LOC E.P.T. GAS 101 102 103 104 76 77 DESECHO NPT0.05 NPT0.03 151m Local NPT0.10 NPT-0.15 NPT-0.15 1.00 3.00 5.00 PLANTA1°NIVEL ESC1:200 PEND15% NPT0.03 151m Local2 NPT0.03 151m Local NPT0.03 151m Local NPT0.03 151m Local5 NPT+0.28 151m Caseta NPT+4.18 92m Local NPT+4.20 NPT+4.18 27m Local NPT+4.18 27m Local NPT+4.18 27m Local NPT+4.18 27m Local10 NPT+4.18 27m Local11 NPT+4.18 27m Local11 NPT+4.18 80m Local13 NPT+4.18 179m SALONDEEVENTOS NPT+4.18 27m TERRAZA NPT+8.38 27m Recepción NPT+8.38 28m Archivo NPT+8.38 17m Archivo NPT+8.38 35m Oficina NPT+8.38 24m Oficina NPT+8.38 25 Oficina NPT+8.38 14 Oficina NPT+8.38 28m Saladejuntas NPT+8.38 19m saladejuntas NPT+8.38 19m saladejuntas NPT+8.38 19m saladejuntas NPT+8.38 19m saladejuntas NPT+8.40 NPT+8.38 NPT+8.38 NPT+8.38 22m Oficina D.S. A.C. A.P. E.OF. LOC NPT+4.18 27 Local14 NPT+4.18 27 Local15 A.C. P.L. OF. E.LOC E.P.T. DESECHO 0.001.00 3.00 5.00 Comedor PLANTA3°NIVEL ESC1:200 NPT+12.58 19m saladejuntas NPT+12.58 19m saladejuntas NPT+12.58 19m saladejuntas NPT+12.58 19m saladejuntas D.S. A.C. P.L. E.P.T. DESECHO NPT+12.60 27m Recepción NPT+12.60 28m Archivo NPT+12.60 17m Archivo NPT+12.58 35m Oficina NPT+12.58 24m Oficina NPT+12.58 25m Oficina NPT+12.58 Oficina NPT+12.58 14 Oficina NPT+12.60 28m Saladejuntas NPT+12.60 NPT+12.60 NPT+12.60 NPT+12.58 22m Oficina A' A A' A A' A N NPT+8.38 m Oficina NPT+8.38 9m Oficina LP LP 4.35 8.10 8.60 8.10 8.40 8.40 5.98 6.69 6.63 80.05 7.10 8.70 8.70 8.70 6.80 7.20 50.00 54 6 7 8 9 11 13 B C F G H 1 0.25 5.72 0.25 8.46 0.12 10 12 8.46 8.58 15.21 21.90 22.15 28.13 36.53 44.93 53.03 61.63 69.73 74.0874.33 80.05 J 0.05 1.45 0.05 1.25 A1.25 1.30 8.50 15.30 15.35 24.00 32.70 41.40 48.50 48.55 50.00 LP LP 4.35 8.10 8.60 8.10 8.40 8.40 5.98 6.69 6.63 76.98 54 6 7 8 9 11 13 1 0.830.25 0.25 10.28 0.12 10 12 10.28 10.40 17.03 23.72 23.97 29.95 38.35 46.75 54.85 63.45 71.55 76.9876.1575.90 LP 7.10 8.70 8.70 8.70 6.80 7.20 49.85 B C D F G H J 0.05 1.30 0.05 1.25 LP A E 1.25 1.30 8.50 15.30 15.35 24.00 32.70 41.40 48.50 48.55 49.85 NNT-0.50 NNT-1.00 NNT-1.50 NNT-1.50 NNT-0.50 NNT-1.00 B C D F G H 8.40 8.40 5.98 6.94 6.75 36.47 8.70 8.70 8.70 6.80 7.20 40.10 8.40 16.80 22.78 29.72 36.47 7.20 14.00 22.70 31.40 40.10 7 B C D F G H 8.70 8.70 8.70 6.80 7.20 40.10 8.40 8.40 5.98 6.94 6.75 36.47 8.40 16.80 22.78 29.72 36.47 7 B C D F G H 8.40 8.40 5.98 6.94 6.75 36.47 8.70 8.70 8.70 6.80 7.20 40.10 8.40 16.80 22.78 29.72 36.47 7.20 14.00 22.70 31.40 3 1 B C D F G H 8.70 8.70 8.70 6.80 7.20 40.10 7.20 14.00 22.70 31.40 8.40 8.40 5.98 6.94 6.75 36.47 8.40 16.80 22.78 29.72 36.47 3 1 B C D F G H 8.40 8.40 5.98 6.94 6.75 36.47 8.70 8.70 8.70 6.80 7.20 8.40 16.80 22.78 29.72 36.47 40.10 3 5 6 8 1 B C D F G H 8.70 8.70 8.70 6.80 7.20 40.10 7.20 14.00 22.70 31.40 40.10 8.40 8.40 5.98 6.94 6.75 36.47 8.40 16.80 22.78 29.72 36.47 3 5 6 8 1 NPT-0.10 NPT-0.10 NPT-0.10 PEND6% NPT+0.05 NJ0.20 NJ0.10 NJ0.10 NPT+11.03 17 Archivo NPT+8.38 m Oficina NPT+8.38 9m Oficina NPT+12.58 m Oficina NPT+12.58 m Oficina NPT+12.58 Oficina NB+0.00 N MiniLocal 12m MiniLocal 12m ELEVADORES 10 NPT+4.18 21m COCINA ELEVADORES ELEVADORES 2221191714 NOTASGENERALES: DE: PLANO:NOMENCLATURADEARCHIVOESCALA PLANO1-ADECUACIONES PROYECTO: ESCALAGRAFICA PLANO1 1:200 NOMENCLATURA 4.-DEEXISTIRALGUNADISCREPANCIAENTREEL DISEÑOOESPECIFICACIONESQUEINDIQUEEL PLANOYLAOBRA,DEBERANOTIFICARSEALDPTO. DEPROYECTOS. MATERIALES,COLORES,ACABADOS. FISICASREALES,PROPORCIONARMUESTRASDE DECUALQUIERELEMENTOVERIFICARLASMEDIDAS 3.-ANTESDEPROCEDERALSUMINISTROYFABRICACIÓN SUCONTENIDO. 2.-ESTEPLANOESEXCLUSIVOPARALOQUEINDICA 1.-LASCOTASRIGENSOBREELDIBUJO. 5.-LASCOTASYLOSNIVELESESTANINDICANDOS ENMETROS BANCODETRAZO BT TALLERDEPROYECTOEJECUTIVOIII CROQUISDELOCALIZACIÓN UNIVERSIDADAUTÓNOMADE NUEVOLEÓN FACULTADDEARQUITECTURA SIMBOLOGIA LP A INDICALIMITEDEPROPIEDAD INDICAEJEESTRUCTURAL USOMIXTOTORREREVOLUCIÓN648 UBICACIÓN: CALLE:AV.REVOLUCION MANZANA:S/N LOTE:KM207 NÚMEROOFICIAL:S/N COLONIA:TORREMOLINOS MUNICIPIO:MONTERREY ESTADO:NUEVOLEÓN ESTUDIANTES: MATRICULA:1956916 GPO:012 CATEDRÁTICO: M.A.MIGUELÁNGELTORRESGARZA ESCALANÚMERICA:1:200 6.PARAELEMENTOSESTRUCTURALES,INSTALACIONES, YLASQUEAPLIQUENPARAELPROYECTOFAVORDE REFERIRSECONELPLANOCORRESPONDIENTE. 7.ESTEPLANOCONTIENEINFORMACIÓNCONFIDENCIAL YNOPODRASERUTILIZADONICOPIADOSINAUTORIZACIÓN QUEDAPROHIBIDOSUUSOPORCUALQUIERMEDIOIMPRESO OELECTRÓNICOAJENOAQUIENLOREALIZÓ. NIVELSUPERIORDEBANQUETANB NIVELSUPERIORDEFIRMENSF NIVELDEPISOTERMINADONPT NIVELSUPERIORDELOSAENTREPISONSLE NIVELSUPERIORDELOSANSL NIVELSUPERIORDEPRETILNSP INDICANIVEL ALEXISEDUARDOBERNALRAMIREZ MATRICULA:1955851 JOSÉEDUARDOMATACHARLES 02 03 G E A D ACOMETIDAELECTRICA ACOMETIDADEAGUA REGISTRODEDRENAJE ACOMETIDAGAS
0.001.00 3.00 5.00 ELEVACIONFRONTAL ESC1:200 0.001.00 3.00 5.00 CORTELONGITUDINAL ESC1:200 NPT+0.03 151m Local3 NPT+0.03 151m Local5 CISTERNA CONSUMO CISTERNA TORMENTA NPT+4.18 27m Local11 NPT+4.18 27 GIMANSIO NPT+8.38 28m Saladejuntas NPT+12.58 28m Saladejuntas NPT+8.38 19m saladejuntas NPT+12.58 19m saladejuntas Cubículos Cubículos PEND6% NSP+18.00 NSL+16.80 NPT-0.15 LP LP 2 3 11 13 10 12 LP B C D F G H LP NPT-3.55 N 0.00 ACCESO 75 73 72 71 70 78 79 80 81 82 83 84 87 88 91 92 93 94 86 90 B' B A' A AV. REVOLUCIÓN 74 85 PLANTADECONJUNTO ESC1:200 ACCESO 95 96 97 98 99 100 101 102 103 104 76 77 NPT-0.15 LP LP 4.35 8.10 8.60 8.10 8.40 8.40 5.98 6.69 6.63 80.05 7.10 8.70 8.70 8.70 6.80 7.20 50.00 3 54 6 8 9 11 13 B C D F G H 0.25 5.72 0.25 8.46 0.12 10 12 8.46 8.58 15.21 21.90 22.15 28.13 36.53 44.93 53.03 61.63 69.73 74.0874.33 80.05 J 0.05 1.45 0.05 1.25 A E 1.25 1.30 8.50 15.30 15.35 24.00 32.70 41.40 48.50 48.55 50.00 LP LP 4.35 8.10 8.60 8.10 8.40 8.40 5.98 6.69 6.63 76.98 3 54 6 8 9 11 13 0.830.25 0.25 10.28 0.12 10 12 10.28 10.40 17.03 23.72 23.97 29.95 38.35 46.75 54.85 63.45 71.55 76.9876.1575.90 LP 7.10 8.70 8.70 8.70 6.80 7.20 49.85 B C D F G H J 0.05 1.30 0.05 1.25 LP A E 1.25 1.30 8.50 15.30 15.35 24.00 32.70 41.40 48.50 48.55 49.85 NNT-0.50 NNT-1.00 NNT-1.50 NNT-1.50 NNT-0.50 NNT-1.00 NPT-0.10 NPT-0.10 NPT-0.10 NJ0.20 NJ-0.10 NB+0.00 NSP+4.80 NSP+7.95 NSP+18.00 NSL+16.80 NPT-0.10 NPT-0.10 NSP+18.00 NSP+18.00 NSP+18.00 NSP+18.00 NSL+16.80 NSL+16.80 2.20 2.00 2.20 2.80 1.50 2.70 1.50 3.10 18.00 2.80 1.40 2.80 2.20 2.20 2.00 2.20 2.40 18.00 2.20 1.10 0.90 2.80 0.90 0.80 2.20 0.90 0.80 2.20 0.90 1.20 18.00 0.30 NSP+8.80 NSL+19.40 NSL+19.40 NSL+19.40 NSL+18.90 0.001.00 3.00 5.00 NOTASGENERALES: DE: PLANO:NOMENCLATURADEARCHIVOESCALA PLANO1-ADECUACIONES PROYECTO ESCALAGRAFICA PLANO1 1:200 NOMENCLATURA 4.-DEEXISTIRALGUNADISCREPANCIAENTREEL DISEÑOOESPECIFICACIONESQUEINDIQUEEL PLANOYLAOBRA,DEBERANOTIFICARSEALDPTO. DEPROYECTOS. MATERIALES,COLORES,ACABADOS. FISICASREALES,PROPORCIONARMUESTRASDE DECUALQUIERELEMENTOVERIFICARLASMEDIDAS 3.-ANTESDEPROCEDERALSUMINISTROYFABRICACIÓN SUCONTENIDO. 2.-ESTEPLANOESEXCLUSIVOPARALOQUEINDICA 1.-LASCOTASRIGENSOBREELDIBUJO. 5.-LASCOTASYLOSNIVELESESTANINDICANDOS ENMETROS TALLERDEPROYECTOEJECUTIVOIII CROQUISDELOCALIZACIÓN UNIVERSIDADAUTÓNOMADE NUEVOLEÓN FACULTADDEARQUITECTURA SIMBOLOGIA LP A INDICALIMITEDEPROPIEDAD INDICAEJEESTRUCTURAL USOMIXTOTORREREVOLUCIÓN648 UBICACIÓN CALLE:AV.REVOLUCION MANZANA:S/N LOTE:KM207 NÚMEROOFICIAL:S/N COLONIA:TORREMOLINOS MUNICIPIO:MONTERREY ESTADO:NUEVOLEÓN ESTUDIANTES: MATRICULA:1956916 GPO:012 CATEDRÁTICO: M.A.MIGUELÁNGELTORRESGARZA ESCALANÚMERICA:1:200 6.PARAELEMENTOSESTRUCTURALES,INSTALACIONES, YLASQUEAPLIQUENPARAELPROYECTOFAVORDE REFERIRSECONELPLANOCORRESPONDIENTE. 7.ESTEPLANOCONTIENEINFORMACIÓNCONFIDENCIAL YNOPODRASERUTILIZADONICOPIADOSINAUTORIZACIÓN QUEDAPROHIBIDOSUUSOPORCUALQUIERMEDIOIMPRESO OELECTRÓNICOAJENOAQUIENLOREALIZÓ. INDICANIVEL ALEXISEDUARDOBERNALRAMIREZ MATRICULA:1955851 JOSÉEDUARDOMATACHARLES 03 03 G E A D ACOMETIDAELECTRICA ACOMETIDADEAGUA REGISTRODEDRENAJE ACOMETIDAGAS BANCODETRAZO BT NIVELSUPERIORDEBANQUETANB NIVELSUPERIORDEFIRMENSF NIVELDEPISOTERMINADONPT NIVELSUPERIORDELOSAENTREPISONSLE NIVELSUPERIORDELOSANSL NIVELSUPERIORDEPRETILNSP
0.001.003.005.00 PLANTASOTANO ESC1:200 ELEVADORES LP LP 4.35 8.10 8.60 8.10 8.40 8.40 5.98 6.69 6.63 80.05 7.10 8.70 8.70 8.70 6.80 7.20 50.00 54 6 7 8 9 11 13 B C F G H BT+0.00 CONFIGURACIONDEPLATAFORMA1 REFERENCIAPUNTOCOOR.XCOOR.YÁNGULO TOTAL149.50M2 COLUMNAS REFERENCIACOOR.XCOOR.Y 1 5.720.25 0.25 0.128.46 10 12 8.46 15.218.58 28.1322.1521.90 36.53 44.93 53.03 61.63 69.73 80.0574.3374.08 J 0.05 1.45 0.05 1.25A1.25 1.30 8.50 15.30 15.35 24.00 32.70 41.40 48.50 48.55 50.00 LP LP 4.35 8.10 8.60 8.10 8.40 8.40 5.98 6.69 6.63 76.98 54 6 7 8 9 11 13 1 0.830.25 0.25 10.28 0.12 10 12 10.28 10.40 17.03 29.9523.9723.72 38.35 46.75 54.85 63.45 71.55 76.9876.1575.90 LP 7.10 8.70 8.70 8.70 6.80 7.20 49.85 B C D F G H J 0.05 1.30 0.05 1.25 LP A E 1.25 1.30 8.50 15.30 15.35 24.00 32.70 41.40 48.50 48.55 49.85 84° 93° 91° 96° B,1 B,3 B,5 B,6 B,7 B,8 B,9 B,10 B,11 B,12 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 P1 P3P2 P4 P5 1 2 3 4 1 2 3 4 90° 90° 90° 90° BT 8.36 8.360.30 0.006.50 23.000.00 1 2 3 0.006.50 CONFIGURACIONDEPLATAFORMA2 REFERENCIAPUNTOCOOR.XCOOR.YÁNGULO TOTAL12M2 1 2 3 4 90° 90° 90° 90° BT 10.717.81 1 2 3 1 32 4 CONFIGURACIONDEPLATAFORMA3 REFERENCIAPUNTOCOOR.XCOOR.YÁNGULO TOTAL12M2 1 2 3 4 90° 90° 90° 90° BT 7.81 17.61 0.00 3.00 1 2 3 0.00 4.00 0.00 3.00 1 2 3 4 B,1 B,3 B,5 B,6 B,7 B,8 B,9 B,10 B,12B,11 10.71 1.00 7.81 17.61 C,12C,11 C,10 C,9 C,8 C,7 C,6 C,5 C,3 C,1 10.17 23.50 NPT-5.40 D,12D,11 D,10 D,9 D,8 D,7 D,6 D,5 D,3 D,1 MC2MC2 I,12I,11 I,10 I,9 I,8 I,7 I,6 I,5 H,12H,11 H,10 H,9 H,8 H,7 H,6 H,5 G,12G,11 G,10 G,9 G,8 G,7 G,6 G,5 F,12F,11 F,10 F,9 F,8 F,7 F,6 F,5 C,12 C,11 C,10 C,9 C,8 C,7 C,6 C,5 C,3 C,1 D,12 D,11 D,10 D,9 D,8 D,7 D,6 D,5 D,3 D,1 I,12 I,11 I,10 I,9 I,8 I,7 I,6 I,5 H,12 H,11 H,10 H,9 H,8 H,7 H,6 H,5 G,12 G,11 G,10 G,9 G,8 G,7 G,6 G,5 F,12 F,11 F,10 F,9 F,8 F,7 F,6 F,5 MC2MC2 NPT-3.55 NPT-5.40 NPT-5.40 1 2 5 6 NPT-3.75 NPT-2.70 NNT-0.50 NNT-1.00 NNT-1.50 1 32 4 0.30 8.71 0.003.00 4.000.00 0.003.00 13.32 23.00 66.60 52.49 53.28 4.00 4.00 3.76 3.76 3.00 4.00 4.00 3.00 DET-1 75.90 70.55 62.45 53.85 45.75 37.35 28.95 22.72 9.28 7.20 7.20 7.20 7.20 7.20 7.20 7.20 7.20 7.20 7.20 16.03 75.90 70.55 62.45 53.85 45.75 37.35 28.95 22.72 9.28 16.03 75.90 70.55 62.45 53.85 45.75 37.35 28.95 22.72 9.28 16.03 75.90 70.55 62.45 53.85 45.75 37.35 28.95 22.72 75.90 70.55 62.45 53.85 45.75 37.35 28.95 22.72 75.90 70.55 62.45 53.85 45.75 37.35 28.95 22.72 75.90 70.55 62.45 53.85 45.75 37.35 28.95 22.72 14.00 14.00 14.00 14.00 14.00 14.00 14.00 14.00 14.00 14.00 22.70 22.70 22.70 22.70 22.70 22.70 22.70 22.70 31.40 31.40 31.40 31.40 31.40 31.40 31.40 31.40 40.10 40.10 40.10 40.10 40.10 40.10 40.10 40.10 47.20 47.20 47.20 47.20 47.20 47.20 47.20 47.20 B' B A' NPT-0.15 LP NNT-0.50 LP N.T.C-2.95 N.T.C-5.40 N.T.C-2.95 N.T.C-1.95 NNT-0.50 ESC 1:200CORTE TRANSVERSAL NPT-3.75 NPT-3.75 NPT-3.75 CONFIGURACIONDEPLATAFORMA REFERENCIAPUNTOCOOR.XCOOR.YÁNGULO TOTAL=7.89M2 1 2 3 4 90° 90° 90° 90° BT 23.5010.17 0.002.10 1 2 3 3.760.00 0.002.10 CONFIGURACIONDEPLATAFORMA REFERENCIAPUNTOCOOR.XCOOR.YÁNGULO TOTAL2735.2M2 1 2 3 4 90° 90° 90° 90° BT 8.710.20 13.32 0.00 1 0.00 2 3 45 6 0.0090° 52.4990° 14.95 0.00 32.65 53.28 61 0.0090° 0.00 66.60 COLUMNAS REFERENCIACOOR.XCOOR.Y 1.502.003.003.50 1.502.003.003.50 4.00 4.005.005.50 5.005.50 LP N.T.C-3.75 NPT-0.15 NNT-1.80 LP 0.001.003.005.00 CORTELONGITUDINAL ESC1:200 0.50 1.00 1.50 2.00 2.50 3.00 3.50 0.50 1.00 1.50 2.00 2.50 3.00 0.50 4.00 4.00 N.T.C-3.75 0.001.003.005.00 ARMADODEMURODECONTENCIÓNMC2 0.550.25 0.25 ARMADODEMURODECONTENCIÓNMC1 3.30 0.25 0.25 3.20 3.20 0.50 0.15 1.65 NPT -3.55 N.S.Z. -4.05 N.I.Z. -4.30 N.I.V. -4.60 NPT +0.20 1.65 0.50 NPT +0.20 ESC1:25 ESC1:25 NPT -3.55 0.300.05 N.S.Z. -4.05 N.I.Z. -4.30 N.I.V. -4.600.300.05 4.50 0.20 0.20 ELEVADORES CISTERNACONSUMO CISTERNATORMENTA RAMPA 6.69 6.63 3 0.25 17.03 23.9723.72 P1 P3P2 P4 1 2 3 4 1 32 4 1 2 3 B,1 B,3 B,5 7.81 7.81 C,6 C,5 C,3 C,1 10.05 NPT-4.10 D,6 D,5 D,3 D,1 NPT-2.80 NPT-4.10 NPT-4.40 1 2 3 4 NPT-2.70 NPT-2.70 1 32 4 0.30 13.32 14.95 6.50 19.00 4.00 3.00 4.00 3.00 3.76 2.10 3.76 2.10 3.00 4.00 4.00 3.00 DET-1 ESC1:100 NOTASGENERALES: DE:PLANO:ESCALANOMENCLATURADEARCHIVO PLANO2-TRAZOYNIVELACIÓN PROYECTO ESCALAGRAFICA PLANO11:200 NOMENCLATURA 4.-DEEXISTIRALGUNADISCREPANCIAENTREEL DISEÑOOESPECIFICACIONESQUEINDIQUEEL PLANOYLAOBRA,DEBERANOTIFICARSEALDPTO. DEPROYECTOS. MATERIALES,COLORES,ACABADOS. FISICASREALES,PROPORCIONARMUESTRASDE DECUALQUIERELEMENTOVERIFICARLASMEDIDAS 3.-ANTESDEPROCEDERALSUMINISTROYFABRICACIÓN SUCONTENIDO. 2.-ESTEPLANOESEXCLUSIVOPARALOQUEINDICA 1.-LASCOTASRIGENSOBREELDIBUJO. 5.-LASCOTASYLOSNIVELESESTANINDICANDOS ENMETROS NIVELNATURALDETERRENO TALLERDEPROYECTOEJECUTIVOIII CROQUISDELOCALIZACIÓN UNIVERSIDADAUTÓNOMADE NUEVOLEÓN FACULTADDEARQUITECTURA SIMBOLOGIA LP A INDICALIMITEDEPROPIEDAD INDICAEJEESTRUCTURAL USOMIXTOTORREREVOLUCIÓN648 UBICACIÓN: CALLE:AV.REVOLUCIONMANZANA:S/N LOTE:KM207NÚMEROOFICIAL:S/N COLONIA:TORREMOLINOSMUNICIPIO:MONTERREY ESTADO:NUEVOLEÓN ESTUDIANTES: MATRICULA:1956916 GPO:012 CATEDRÁTICO: M.A.MIGUELÁNGELTORRESGARZA ESCALANÚMERICA:1:200 6.PARAELEMENTOSESTRUCTURALES,INSTALACIONES, YLASQUEAPLIQUENPARAELPROYECTOFAVORDE REFERIRSECONELPLANOCORRESPONDIENTE. NIVELDEPISOTERMINADONPT NIVELINFERIORDERAMPANIR NIVELSUPERIORDERAMPANSR NIVELDETIERRACOMPACTADANTC NIVELSUPERIORDEFIRMENSF NIVELINFERIORDEVIGA NIVELSUPERIORDEPISO NIVELSUPERIORDEZAPATANSZ NIVELINFERIORDEZAPATANIZ INDICANIVEL ALEXISEDUARDOBERNALRAMIREZ NNT NIV NSP MATRICULA:1955851 JOSÉEDUARDOMATACHARLES 0101 INDICACENTRODECOLUMNA PLATAFORMA1 PLATAFORMA2 PLATAFORMA3 PLATAFORMA4 PLATAFORMA5 6.REQUIEREEL5%DECALACTIVA. 7.PRUEBAPROCTOR.ÓPTIMOCONTENIDODEHUMEDAD (OPH)=7.54%MAXIMOPESOESPECIFICOSECO(Yd)2.258g/cm3 9.RELLENOYCOMPACTACIÓNPORIMPACTO,ENSÓTANOY ZANJASDEZAPATASYMURODECONTENCIÓNCONMATERIAL PRODUCTODEEXCAVACIÓNCOMPACTADOCONMEDIOMECÁNICO ENCAPASDE20cms.AL90%PROCTOR 8.EXCAVACIÓNPORMEDIOMECÁNICOENTODASLASZANJAS, SÓTANOYMURODECONTENCIÓNMATERIALTIPOI. CORTE RELLENO FECHA:08/04/2024
VL25-120-840 VL25-120-840
VL25-120-840
VL25-120-840 VL25-120-840

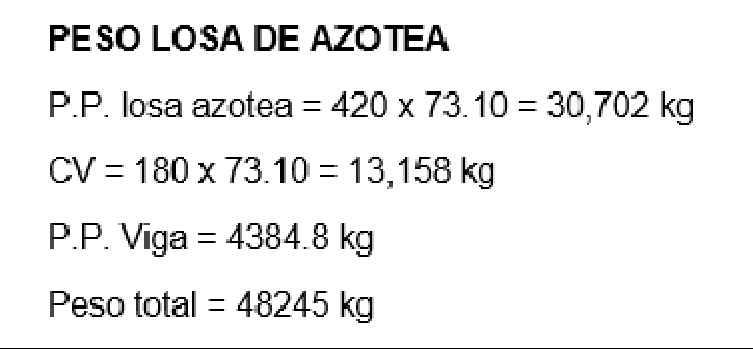

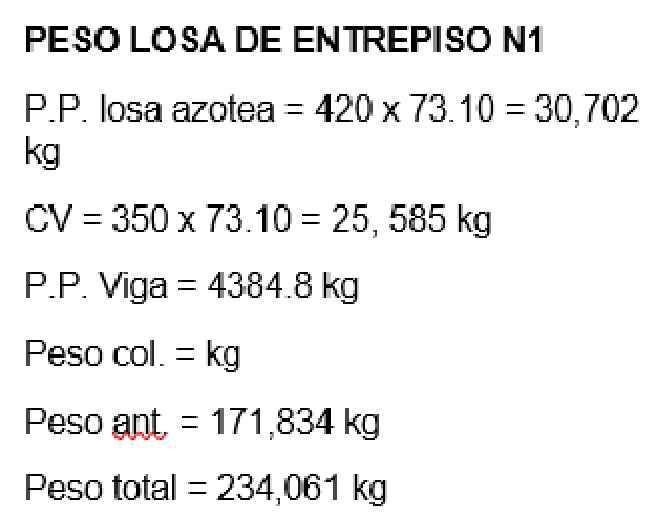

DT-LMDetallelosamaciza
0.001.00 3.00 5.00 NPT+0.00 PLANTASOTANO ESC1:200 4.10 5.63 CERRAMIENTODEENVASE (CADENADEAJUSTE) NSL+0.03 VC-2 VC-3 N VL25-120-435 VL25-120-435
VL25-120-435 VL25-120-435 VL25-60-435 VL25-120-810 VL25-120-810 VL25-120-810 VL25-120-810 VL25-120-810 VL25-60-810 VL25-120-810 VL25-120-810 VL25-120-810 VL25-120-810 VL25-120-810 VL25-120-810 VL25-120-810
VL25-120-810 VL25-120-810 VL25-120-810 VL25-120-810 VL25-60-810 VL25-120-435 VL25-120-435 VL25-120-435 VL25-120-435 VL25-120-435 VL25-120-435 VL25-120-435 VL25-120-435 VL25-120-435 VL25-120-435 VL25-120-435 VL25-120-435 VL25-60-435 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-60-840 VL25-60-840 VL25-60-840
VL25-120-435
VL25-120-810
VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840
VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840
VL25-120-840
VL25-60-840 VL25-120-598 VL25-120-598
VL25-120-598
VL25-60-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-60-598 VL25-120-697 VL25-120-697 VL25-120-697 VL25-120-697 VL25-120-697 VL25-60-697 VL25-120-675 VL25-120-675 VL25-120-675 VL25-120-675 VL25-120-675 VL25-60-675 VL 25-120-870 VL 25-120-870 VL 25-120-870 VL 25-120-870 VL 25-120-870 VL 25-120-870 VL 25-120-870 VL 25-120-710 VL 25-120-710 VL 25-120-710 VL 25-120-710 VL 25-120-710 VL 25-120-710 VL 25-120-710 VL 25-120-710 VL 25-120-710 VL 25-120-710 VL 25-120-870 VL 25-120-870 VL 25-120-870 VL 25-120-870 VL 25-120-870 VL 25-120-870 VL 25-120-870 VL 25-120-720 VL 25-120-720 VL 25-120-720 VL 25-120-720 VL 25-120-720 VL 25-120-720 VL 25-120-720 VL25-120-810 VL25-120-860 VL25-120-810 VL25-120-860 VL25-120-810 VL25-120-860 VL25-120-810 VL25-120-860 VL25-120-810 VL25-120-860 VL25-120-810 VL25-120-860 VL25-120-810 VL25-120-860 VL25-120-810 VL25-120-860 VL25-120-810 VL25-120-860 VL25-120-810 VL25-120-860 VL25-120-810 VL25-120-860 VL25-120-810 VL25-120-860 VL25-120-810 VL25-120-860 VL25-120-810 VL25-120-860 VL25-120-810 VL25-120-860 VL25-120-810 VL25-120-860 VL25-120-810 VL25-120-860 VL25-120-810 VL25-120-860 VL25-120-810 VL25-120-860 VL25-60-810 VL25-60-860 VL 25-120-870 VL 25-120-870 VL 25-120-870 VL 25-120-870 VL 25-60-870 VL 25-120-870 VL 25-120-870 VL 25-120-870 VL 25-120-870 VL 25-120-870 VL 25-120-680 VL 25-120-680 VL 25-120-680 VL 25-120-680 VL 25-60-680 VL 25-120-680 VL 25-120-680 VL 25-120-680 VL 25-120-680 VC-3 VC-3 VC-3 VC-3 VC-3 VC-3 VC-1 VC-1 VC-1 VC-1 VC-1 VC-1 VC-1 VC-2 LP LP 4.35 8.10 8.60 8.10 8.40 8.40 5.98 6.69 6.63 80.05 7.10 8.70 8.70 8.70 6.80 7.20 50.00 54 6 7 8 9 11 13 B C F G H 1 0.25 5.72 0.25 8.46 0.12 10 12 8.46 8.58 15.21 21.90 22.15 28.13 36.53 44.93 53.03 61.63 69.73 74.0874.33 80.05 J 0.05 1.45 0.05 1.25 A1.25 1.30 8.50 15.30 15.35 24.00 32.70 41.40 48.50 48.55 50.00 LP LP 4.35 8.10 8.60 8.10 8.40 8.40 5.98 6.69 6.63 76.98 54 6 7 8 9 11 13 1 0.830.25 0.25 10.28 0.12 10 12 10.28 10.40 17.03 23.72 23.97 29.95 38.35 46.75 54.85 63.45 71.55 76.9876.1575.90 LP 7.10 8.70 8.70 8.70 6.80 7.20 49.85 B C D F G H J 0.05 1.30 0.05 1.25 LP A E 1.25 1.30 8.50 15.30 15.35 24.00 32.70 41.40 48.50 48.55 49.85 0.30 0.50 VC-1 VC-2VC-3 0.30 0.55 Vigasdeconcretoarmado Esc1:20 DETALLEDELOSAC-C´ ESC.1:20 DETALLEDELOSAD-D´ ESC.1:20 0.30 0.60 6VR#10 EST#3 @20CM 8VR#8 EST#3 @20CM 6VR#8 EST#3 @20CM VC-3 6VR#8 EST#3 @20CM LOSA ALVEOLAR 25cm NSL+11.03 CADENADEAJUSTE CONCRETOF'C=250 kg/cm2 4 H VC-1 6VR#10 EST#3 @20CM 0.25 0.03 0.28 0.55 1.20 CADENADEAJUSTE CONCRETOF'C=250 kg/cm LOSA ALVEOLAR 25cm 0.60 0.25 0.250.03 NSL+11.03 0.15 0.35
VL25-60-840 VL25-60-840
VL25-120-598
VL25-120-598

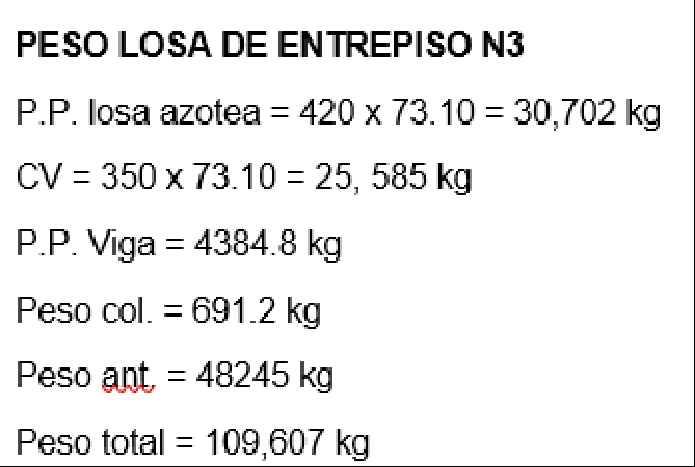

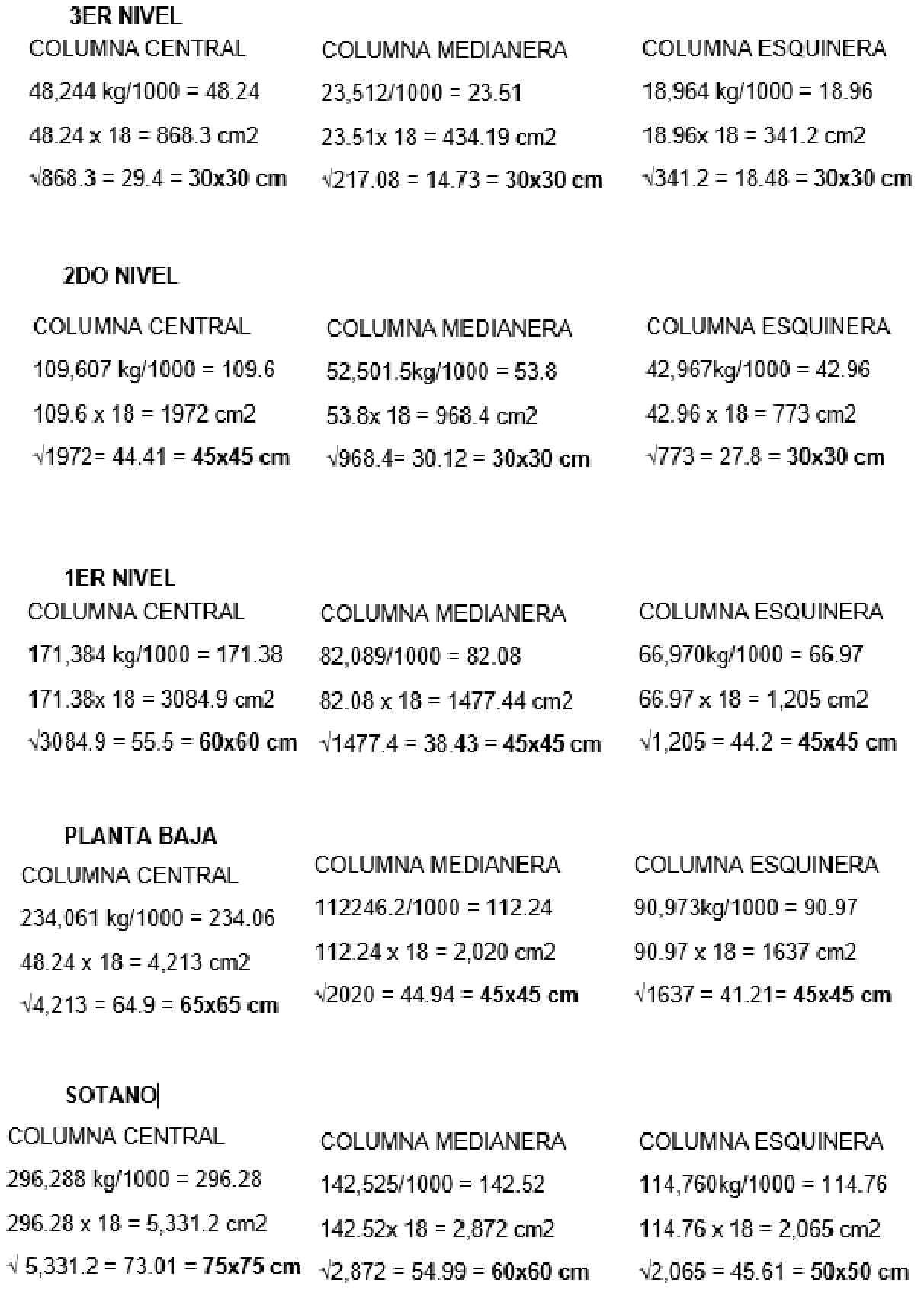

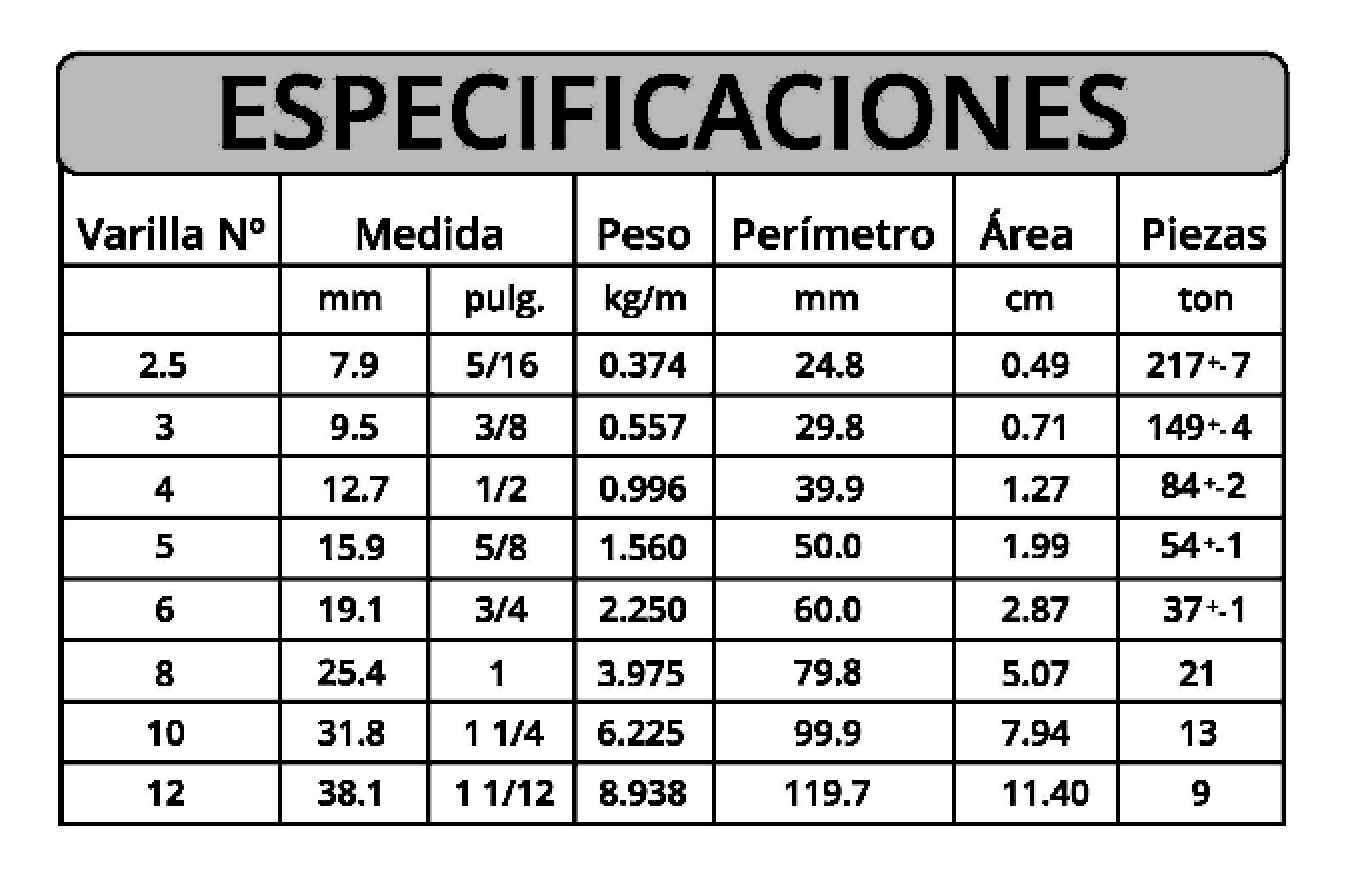

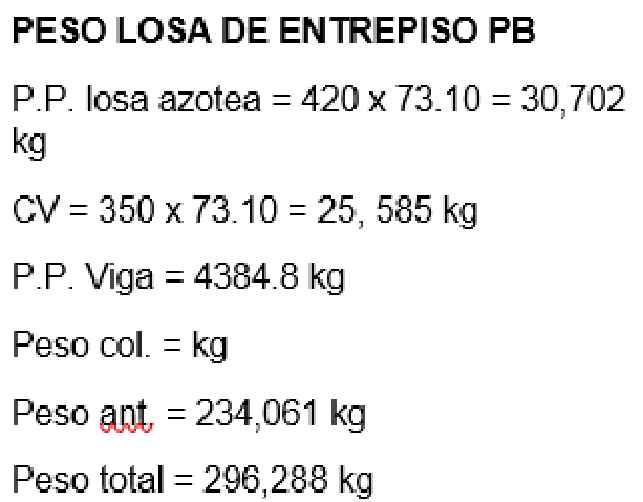

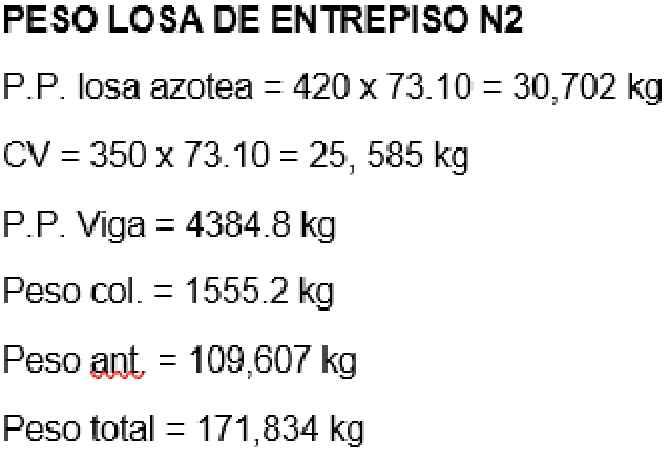

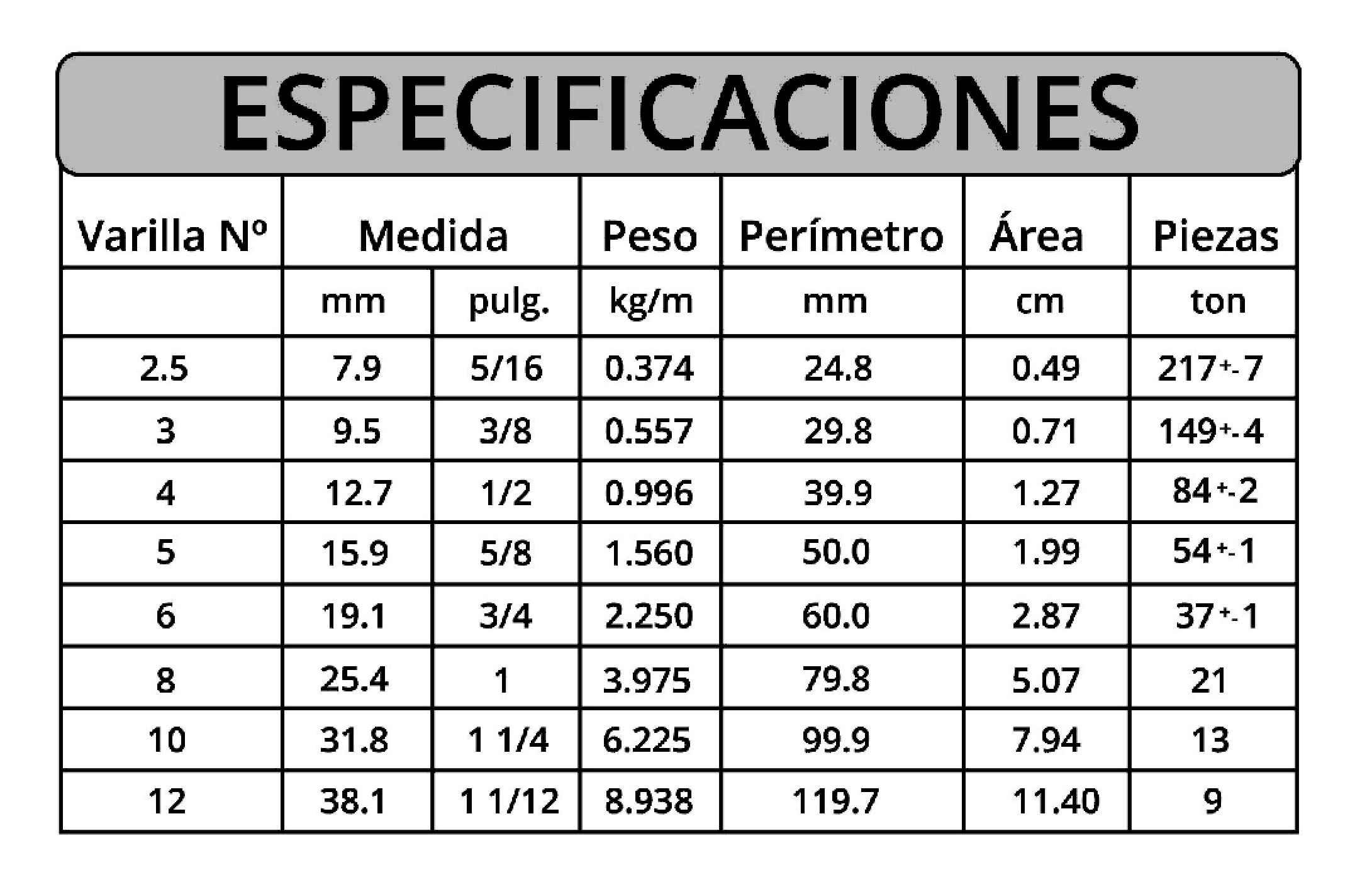

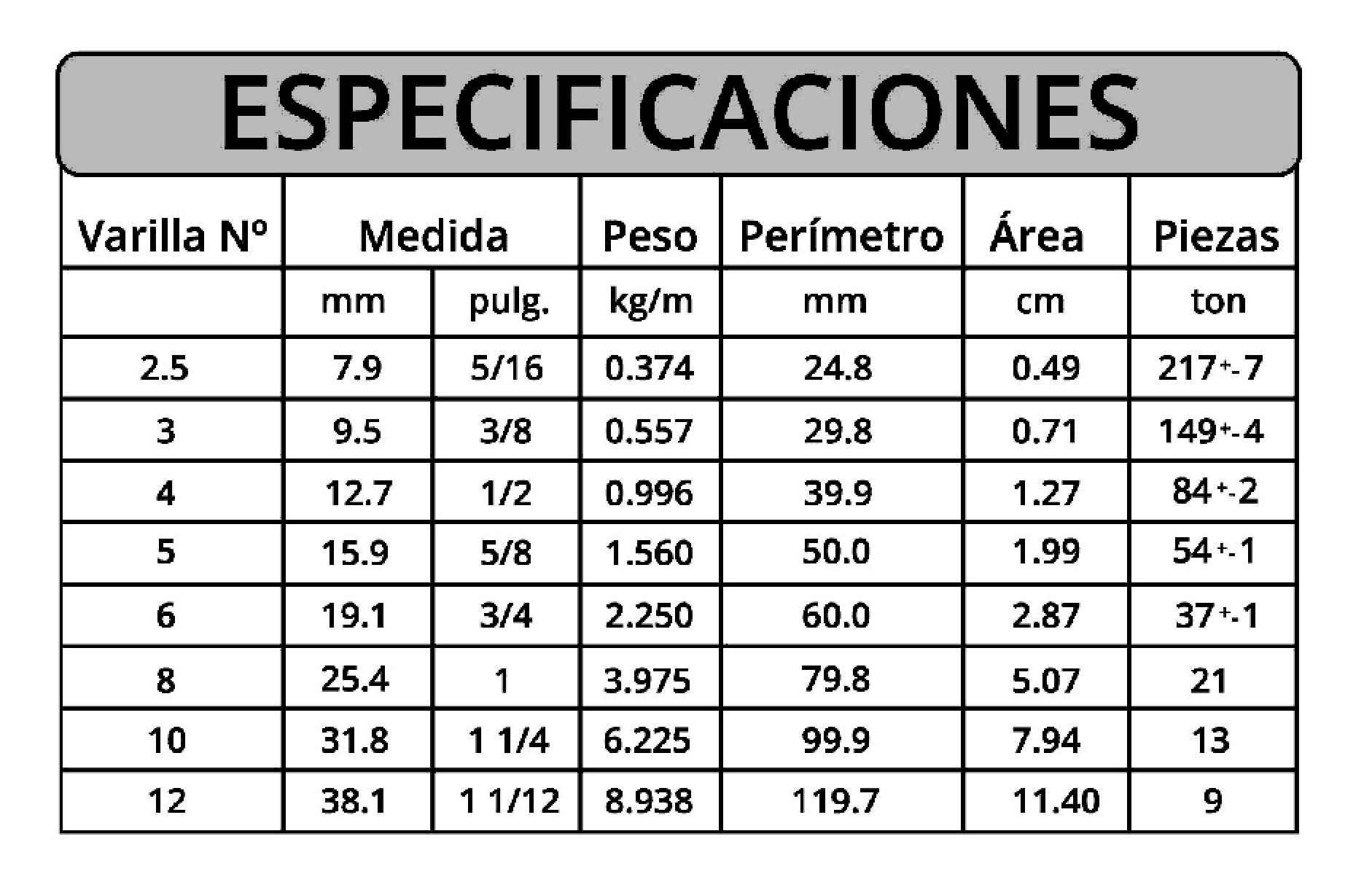

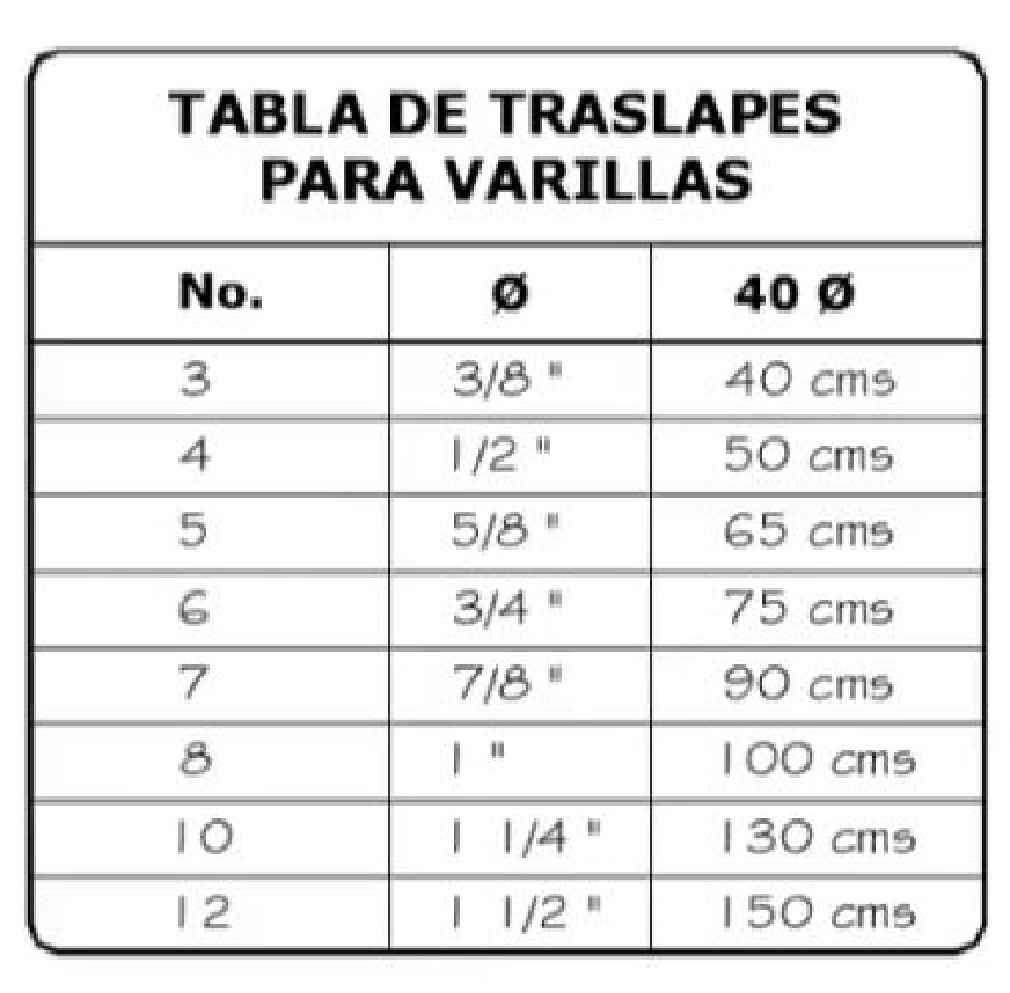

Esc1:20 MURORELLENO DECONCRETO F'C=200KG/CM2 VR#4 ANCLAJEVR#4 LOSAMACIZADECONCRETO F'C=200KG/CM2 ARMADACONVR#4@20CMS NSL+18.90 F 3.90 3.20 3ERNIVEL 2DONIVEL 1ERNIVEL P.BAJA SOTANO 75x75 65x65 30x30 45x45 60x60 EST@20CM 0.30 0.30 0.45 0.45 0.60 0.60 0.65 0.65 0.75 0.75 CI-2N0.450.45 VR#8 EST@20CM CI-1N0.600.60 VR#10 EST@20CM CI-PB0.650.65 EST#3@20CM CI-ST0.750.75 VR#10 EST#3@20CM CORTEESQUEMATICO ESC1:50 CI-2N0.450.45 VR EST#3@20CM CI-1N0.600.60 EST@20CM CI-1N0.600.60 VR#10 EST#3@20CM CI-PB0.650.65 EST@20CM CI-PB0.650.65 EST@20CM CI-ST0.750.75 EST#3@20CM CI-ST0.750.75 VR#10 EST#3@20CM VR#10 EST#3@20CM 0.50 3.90 3.90 3.90 0.00 NOTASGENERALES: DE: PLANO:NOMENCLATURADEARCHIVOESCALA FECHA:09/04/2024 PROYECTO ESCALAGRAFICA PLANO3 1:200 NOMENCLATURA 4.-DEEXISTIRALGUNADISCREPANCIAENTREEL DISEÑOOESPECIFICACIONESQUEINDIQUEEL PLANOYLAOBRA,DEBERANOTIFICARSEALDPTO. DEPROYECTOS. MATERIALES,COLORES,ACABADOS. FISICASREALES,PROPORCIONARMUESTRASDE DECUALQUIERELEMENTOVERIFICARLASMEDIDAS 3.-ANTESDEPROCEDERALSUMINISTROYFABRICACIÓN SUCONTENIDO. 2.-ESTEPLANOESEXCLUSIVOPARALOQUEINDICA 1.-LASCOTASRIGENSOBREELDIBUJO. 5.-LASCOTASYLOSNIVELESESTANINDICANDOS ENMETROS NIVELSUPERIORDELOSA TALLERDEPROYECTOEJECUTIVOIII CROQUISDELOCALIZACIÓN UNIVERSIDADAUTÓNOMADE NUEVOLEÓN FACULTADDEARQUITECTURA SIMBOLOGIA LP A INDICALIMITEDEPROPIEDAD INDICAEJEESTRUCTURAL USOMIXTOTORREREVOLUCIÓN648 UBICACIÓN: CALLE:AV.REVOLUCIONMANZANA:S/N LOTE:KM207NÚMEROOFICIAL:S/N COLONIA:TORREMOLINOSMUNICIPIO:MONTERREY ESTADO:NUEVOLEÓN ESTUDIANTES: MATRICULA:1956916 GPO:012 CATEDRÁTICO: M.A.MIGUELÁNGELTORRESGARZA ESCALANÚMERICA:1:200 6.PARAELEMENTOSESTRUCTURALES,INSTALACIONES, YLASQUEAPLIQUENPARAELPROYECTOFAVORDE REFERIRSECONELPLANOCORRESPONDIENTE. NIVELDEPISOTERMINADONPT NIVELINFERIORDELOSANIL NIVELSUPERIORDEVIGACARGADORANSVC BANCODETRAZO BT NIVELSUPERIORDELOSAENTREPISONSLE NIVELINFERIORDEVIGA COLUMNAINTERIOR COLUMNAPERIMETRALCP COLUMNAESQUINERACE INDICANIVEL ALEXISEDUARDOBERNALRAMIREZ NSL NIV CI MATRICULA:1955851 JOSÉEDUARDOMATACHARLES 01 02 7.PARATODOELEMENTOESTRUCTURAL(VIGASCARGADORAS, TRABES,COLUMNAS)SEUTILIZARACONCRETOCONUNA RESISTENCIAF'C=250KG/CM2F'Y=4,200KG/CM3 PLANO3-LOSAS
VL25-120-840
VL25-120-840
VL25-120-840
VL25-120-840
VL25-120-840
VL25-120-840
0.001.00 3.00 5.00 PLANTABAJA ESC1:200 0.001.00 3.00 5.00 NSL+12.58 NSL+16.78 NSL+4.03 N N N PLANTA1ERNIVEL ESC1:200 0.001.00 3.00 5.00 PLANTA2DONIVEL ESC1:200 AZOTEA ESC1:200 P.L. E.OF. LOC E.P.T. GAS 8.40 8.40 5.98 6.94 6.75 36.47 D.S. A.C. P.L. LOC E.P.T. GAS DESECHO D.S. A.C. P.L. E.LOC E.P.T. GAS DESECHO D.S. A.C. P.L. LOC E.P.T. GAS DESECHO 0.95 1.20 3.42 2.06 3.42 3.42 2.06 5.63 4.10 5.63 2.55 4.10 5.63 4.10 5.98 2.55 1.20 0.80 5.25 5.25 C C´ CERRAMIENTODEENVASE (CADENADEAJUSTE) CERRAMIENTODEENVASE (CADENADEAJUSTE) NSL+4.18 DET-1CE DET-2CI DET-3CP CERRAMIENTODEENVASE (CADENADEAJUSTE) CERRAMIENTODEENVASE (CADENADEAJUSTE) N VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-60-840 VL25-60-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-60-840 VL25-60-840 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-60-598 VL25-120-697 VL25-120-697 VL25-120-697 VL25-120-697 VL25-120-697 VL25-60-697 VL25-120-675 VL25-120-675 VL25-120-675 VL25-120-675 VL25-120-675 VL25-60-675 VL25-120-697 VL25-120-697 VL25-120-697 VL25-120-697 VL25-120-697 VL25-120-697 VL25-120-697 VL25-120-697 VL25-120-697 VL25-120-697 VL25-120-697 VL25-120-697 VL25-60-697 VL25-120-675 VL25-120-675 VL25-120-675 VL25-120-675 VL25-120-675 VL25-120-675 VL25-120-675 VL25-120-675 VL25-120-675 VL25-120-675 VL25-120-675 VL25-120-675 VL25-60-675 VL 25-120-870 VL 25-120-870 VL 25-120-870 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-60-840 VL25-60-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-60-840 VL25-60-840 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-60-598 VL25-120-697 VL25-120-697 VL25-120-697 VL25-120-697 VL25-120-697 VL25-60-697 VL25-120-675 VL25-120-675 VL25-120-675 VL25-120-675 VL25-120-675 VL25-60-675 VL25-120-697 VL25-120-697 VL25-120-697 VL25-120-697 VL25-120-697 VL25-120-697 VL25-60-697 VL25-120-675 VL25-120-675 VL25-120-675 VL25-120-675 VL25-120-675 VL25-120-675 VL25-60-675 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-60-840 VL25-60-840 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-60-598 VL25-120-697 VL25-120-697 VL25-120-697 VL25-120-697 VL25-120-697 VL25-60-697
VL25-120-675 VL25-120-675 VL25-120-675 VL25-120-675 VL25-60-675 VL25-120-697 VL25-120-697 VL25-120-697 VL25-120-697 VL25-120-697 VL25-60-697
VL25-120-675 VL25-120-675 VL25-120-675 VL25-120-675 VL25-60-675
VL25-120-675
VL25-120-675
VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840
VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840
VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840
VL25-120-840 VL25-120-840 VL25-120-840
VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-120-840 VL25-60-840 VL25-60-840 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-120-598 VL25-60-598 VL25-120-697 VL25-120-697 VL25-120-697 VL25-120-697 VL25-120-697 VL25-60-697 VL25-120-675 VL25-120-675 VL25-120-675 VL25-120-675 VL25-120-675 VL25-60-675 VL25-120-697 VL25-120-697 VL25-120-697 VL25-120-697 VL25-120-697 VL25-60-697 VL25-120-675 VL25-120-675 VL25-120-675 VL25-120-675 VL25-120-675 VL25-60-675 VC-3 VC-3 VC-3 VC-3 VC-3 VC-3 VC-3 VC-3 VC-3 VC-3 VC-3 VC-3 VC-3 VC-3 VC-3 VC-3 VC-3 VC-3 VC-3 VC-3 VC-3 VC-3 VC-3 VC-3 VC-3 VC-1 VC-1 VC-1 VC-1 VC-1 VC-1 VC-1 VC-1 VC-1 VC-1 VC-1 VC-2 VC-2 VC-2 VC-2 C D F G H 8.70 8.70 8.70 6.80 7.20 B C D F G H 8.70 8.70 8.70 6.80 7.20 40.10 7.20 14.00 22.70 31.40 8.40 8.40 5.98 6.94 6.75 36.47 3 5 1 5 6 7 8 6.75 13.69 19.67 28.07 36.47 B C G 8.70 8.70 8.70 6.80 7.20 40.10 7.20 14.00 22.70 31.40 40.10 B C D F G H 8.70 8.70 8.70 6.80 7.20 40.10 7.20 14.00 22.70 31.40 40.10 8.40 8.40 5.98 6.94 6.75 36.47 5 6 7 8 6.75 13.69 19.67 28.07 36.47 6.75 13.69 19.67 28.07 36.47 8.40 8.40 5.98 6.94 6.75 36.47 3 5 1 6.75 13.69 19.67 28.07 36.47 B C D F G H 8.70 8.70 8.70 6.80 7.20 40.10 7.20 14.00 22.70 31.40 40.10 B C D F G H 8.70 8.70 8.70 6.80 7.20 40.10 8.40 8.40 5.98 6.94 6.75 36.47 7 6.75 13.69 19.67 28.07 36.47 8.40 8.40 5.98 6.94 6.75 36.47 7 6.75 13.69 19.67 28.07 36.47 B C F G H 8.70 8.70 8.70 6.80 7.20 40.10 7.20 14.00 22.70 31.40 40.10 B C G 8.70 8.70 8.70 6.80 7.20 40.10 7.20 14.00 22.70 31.40 40.10 8.40 8.40 5.98 6.94 6.75 36.47 3 5 6 8 1 6.75 13.69 19.67 28.07 36.47 8.40 8.40 5.98 6.94 6.75 36.47 3 5 6 8 1 6.75 13.69 19.67 28.07 36.47 DT-LM DT-LM NSL+19.40 NSL+18.90 NSV+12.33 2NIVEL 1NIVEL 1.01 DET-1CE 0.58 TR 40 Ø VARILLA E ESCALA1:25 0.03 0.55 CE-3N0.30x0.30 10VR#6EST#3 @20CM 0.30 0.30 VC-3 6VR#8 EST#3 @20CM CE-2N0.30x0.30 10VR#6EST#3 @20CM 0.30 0.30 1.27 0.60 0.07 0.530.42 G DET-2CI ESCALA1:25 DET-3CP ESCALA1:25 F TR 40 Ø VARILLA 0.45 0.45 0.60 0.60 CI-2N0.45X0.45 VR#8EST#3 @20CM CI-1N0.60X0.60 10VR#10EST#3 @20CM 0.45 0.60 2NIVEL 1NIVEL 1.27 0.45 0.03 0.310.32 0.40 0.40 0.60 0.60 CP-2N0.40X0.40 VR#8EST#3 @20CM CP-1N0.45X0.45 8VR#8EST#3 @20CM 0.40 0.45 NIVEL NIVEL NSL+12.58 VC-1 6VR#10 EST#3 @20CM NSV+12.33 NSL+12.58 NSV+12.33 NSL+12.58 1.00 3.00 5.00 NOTASGENERALES: DE: PLANO:NOMENCLATURADEARCHIVOESCALA PROYECTO ESCALAGRAFICA PLANO3 1:200 NOMENCLATURA 4.-DEEXISTIRALGUNADISCREPANCIAENTREEL DISEÑOOESPECIFICACIONESQUEINDIQUEEL PLANOYLAOBRA,DEBERANOTIFICARSEALDPTO. DEPROYECTOS. MATERIALES,COLORES,ACABADOS. FISICASREALES,PROPORCIONARMUESTRASDE DECUALQUIERELEMENTOVERIFICARLASMEDIDAS 3.-ANTESDEPROCEDERALSUMINISTROYFABRICACIÓN SUCONTENIDO. 2.-ESTEPLANOESEXCLUSIVOPARALOQUEINDICA 1.-LASCOTASRIGENSOBREELDIBUJO. 5.-LASCOTASYLOSNIVELESESTANINDICANDOS ENMETROS NIVELSUPERIORDELOSA TALLERDEPROYECTOEJECUTIVOIII CROQUISDELOCALIZACIÓN UNIVERSIDADAUTÓNOMADE NUEVOLEÓN FACULTADDEARQUITECTURA SIMBOLOGIA LP A INDICALIMITEDEPROPIEDAD INDICAEJEESTRUCTURAL USOMIXTOTORREREVOLUCIÓN648 UBICACIÓN CALLE:AV.REVOLUCIONMANZANA:S/N LOTE:KM207NÚMEROOFICIAL:S/N COLONIA:TORREMOLINOSMUNICIPIO:MONTERREY ESTADO:NUEVOLEÓN ESTUDIANTES: MATRICULA:1956916 GPO:012 CATEDRÁTICO: M.A.MIGUELÁNGELTORRESGARZA ESCALANÚMERICA:1:200 6.PARAELEMENTOSESTRUCTURALES,INSTALACIONES, YLASQUEAPLIQUENPARAELPROYECTOFAVORDE REFERIRSECONELPLANOCORRESPONDIENTE. NIVELDEPISOTERMINADONPT NIVELINFERIORDELOSANIL NIVELSUPERIORDEVIGACARGADORANSVC BANCODETRAZO BT NIVELSUPERIORDELOSAENTREPISONSLE NIVELINFERIORDEVIGA COLUMNAINTERIOR COLUMNAPERIMETRALCP COLUMNAESQUINERACE INDICANIVEL ALEXISEDUARDOBERNALRAMIREZ NSL NIV CI MATRICULA:1955851 JOSÉEDUARDOMATACHARLES 02 02 FECHA:09/04/2024 PLANO3-LOSAS 7.PARATODOELEMENTOESTRUCTURAL(VIGASCARGADORAS, TRABES,COLUMNAS)SEUTILIZARACONCRETOCONUNA RESISTENCIAF'C=250KG/CM2F'Y4,200KG/CM
VL25-120-840
VL25-120-840
VL25-120-840
1.00 3.00 5.00

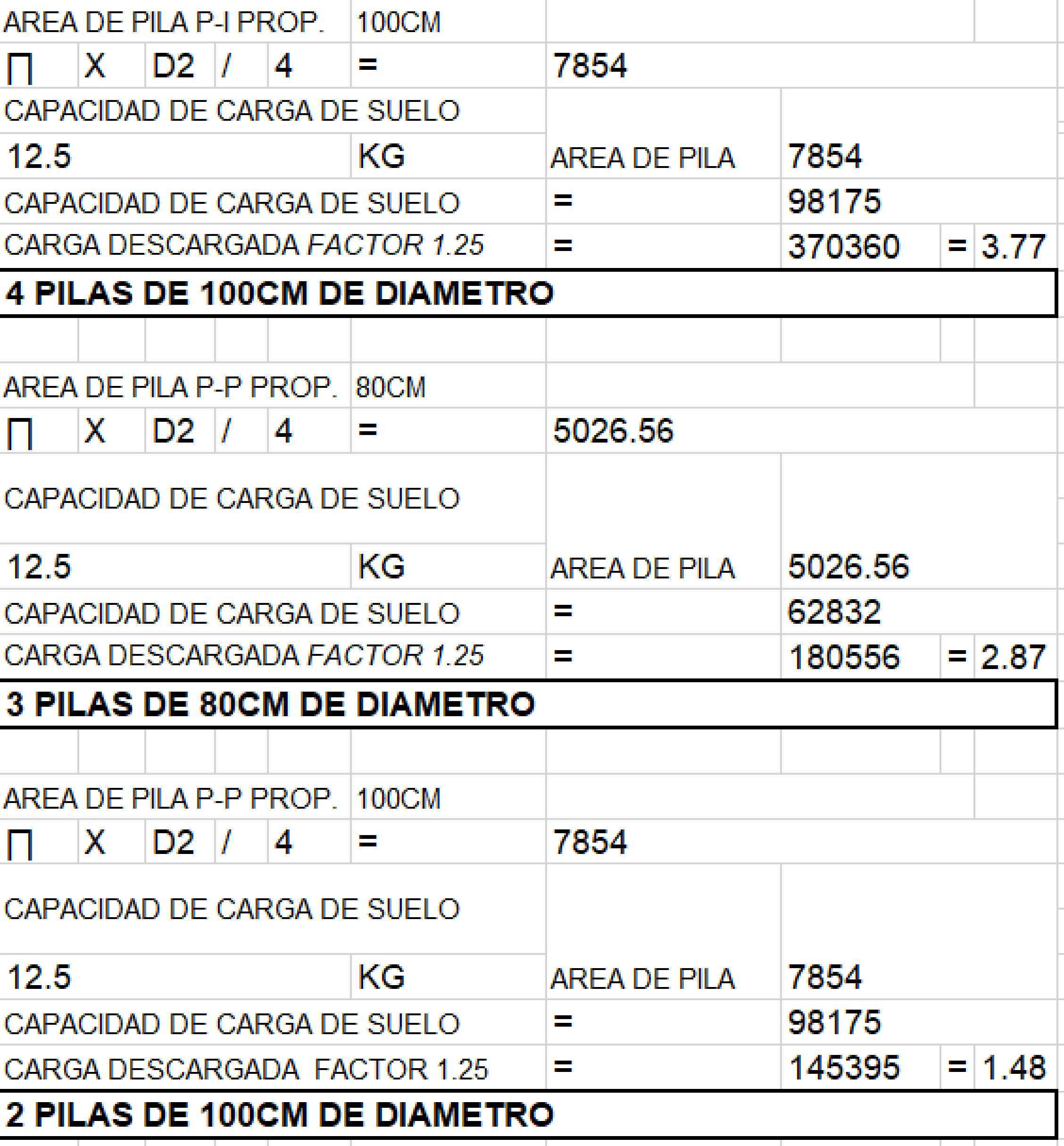

VC-1 VC-2 VC-3 VC-1 VC-1 VC-2 VC-3 VC-3 VC-3 VC-3 VC-1 VC-1 VC-1 VC-1 VC-3 VC-3 N 4.00 3.25 0.25 0.75 0.25 1.50P-I P-P P-P P-P P-E P-E P-E P-P P-P P-P P-P P-P P-P P-P P-P P-P P-P P-P P-P P-P P-P P-P P-P P-P P-P P-P P-P P-I P-I P-I P-I P-I P-I P-I P-I P-I P-I P-I P-I P-I P-I P-I P-I P-I P-I P-I P-I P-I P-I P-I P-I P-I P-I P-I P-I P-I P-I P-I P-P P-I MC1 MC1 F-1 F-1 NSPC-3.75 P-E1 P-E1 NSP-3.75 NSF-5.25 LOSADECIMENTACION20CMDE ESPESORMALLAELECTROSOLDADA 6-610/10F'C=200KG/CM2 LP LP LP 4.35 8.10 8.60 8.10 8.40 8.40 5.98 6.69 6.63 80.05 50.00 4 6 7 8 9 11 13 B C D F G H 1 0.25 5.72 0.25 8.46 0.12 10 12 8.46 8.58 15.21 21.90 22.15 28.13 36.53 44.93 53.03 61.63 69.73 74.3374.08 80.05 LP A E LP LP 4.35 8.10 8.60 8.10 8.40 8.40 5.98 6.69 6.63 76.98 4 6 7 8 9 11 13 1 0.830.25 0.25 10.28 0.12 10 12 10.28 10.40 17.03 23.72 23.97 29.95 38.35 46.75 54.85 63.45 71.55 76.9876.1575.90 LP 7.10 8.70 8.70 8.70 6.80 7.20 B C D F G H J 0.05 1.30 0.05 1.25 LP A E 1.25 1.30 8.50 15.30 15.35 24.00 32.70 41.40 48.50 48.55 49.85 NSC-4.50 NSVC-3.75 NSPC-3.75 NSC-4.50 NSVC-3.75 NSVC-3.75 NSVC-3.75 NSVC-3.75 NSVC-3.75 NSVC-3.75 NSVC-3.75 NSVC-3.75 NSVC-3.75 NSVC-3.75 NSVC-3.75 NSVC-3.75 NSVC-3.75 NSPC-3.75 NSC-4.50 NSPC-3.75 NSC-4.50 NSPC-3.75 NSC-4.50 NSPC-3.75 NSC-4.50 NSPC-3.75 NSC-4.50 NSPC-3.75 NSC-4.50 NSPC-3.75 NSC-4.50 NSPC-3.75 NSC-4.50 NSPC-3.75 NSC-4.50 NSPC-3.75 NSC-4.50 NSPC-3.75 NSC-4.50 NSPC-3.75 NSC-4.50 NSPC-3.75 NSC-4.50 NSPC-3.75 NSC-4.50 NSPC-3.75 NSC-4.50 NSPC-3.75 NSC-4.50 NSPC-3.75 NSC-4.50 NSPC-3.75 NSC-4.50 NSPC-3.75 NSC-4.50 NSPC-3.75 NSC-4.50 NSPC-3.75 NSC-4.50 NSPC-3.75 NSC-4.50 NSPC-3.75 NSC-4.50 NSPC-3.75 NSC-4.35 NSPC-3.75 NSC-4.35 NSPC-3.75 NSC-4.35 NSPC-3.75 NSC-4.35 NSPC-3.75 NSC-4.35 NSPC-3.75 NSC-4.35 NSPC-3.75 NSC-4.35 NSPC-3.75 NSC-4.35 NSPC-3.75 NSC-4.35 NSPC-3.75 NSC-4.35 NSPC-3.75 NSC-4.35 NSPC-3.75 NSC-4.35 NSPC-3.75 NSC-4.35 NSPC-3.75 NSC-4.35 NSPC-3.75 NSC-4.35 NSPC-3.75 NSC-4.35 NSPC-3.75 NSC-4.50 NSPC-3.75 NSC-4.50 NSPC-3.75 NSC-4.50 NSPC-3.75 NSC-4.50 NSPC-3.75 NSC-4.50 NSPC-3.75 NSC-4.35 NSPC-3.75 NSC-4.35 NSPC-3.75 NSC-4.35 NSPC-3.75 NSC-4.35 NSPC-3.75 NSC-4.35 NSPC-3.75 NSC-4.35 NSPC-3.75 NSC-4.35 NSPC-3.75 NSC-4.35 NSPC-3.75 NSC-4.35 NSPC-3.75 NSC-4.35 NSPC-3.75 NSC-4.35 NSPC-3.75 NSC-4.35 NSPC-3.75 NSC-4.35 NSPC-3.75 NSC-4.50 NSPC-3.75 NSC-4.50 ELEVADORES 0.00 4.00 3.25 0.25 0.75 0.25 1.50P-I 0.20 0.60 4.00 1.20 3.70 1.20 0.60 0.20 P-E P-P 0.75 0.30 1.80 1.80 0.30 7.95 P-E1 0.60 0.30 7.95 0.60 0.30 7.95 Ø1.20 Ø0.80 Ø0.80 Ø1.00 VR#8@15cm VR#8@15cm Plantillade concretopobre F'C=100kg/cm2 P-I P-I E1 E1 NSF-5.25 NSC-4.50 NSPC-3.75 NSC-4.50 ELEVADORES DETALLEESCALERAESC ESC1:25 VR#8@15cm VR#8@15cm Plantillade concretopobre F'C=100kg/cm2 VR#8@15cm VR#8@15cm Plantillade concretopobre F'C=100kg/cm2 VR#8@15cm VR#8@15cm Plantillade concretopobre F'C=100kg/cm2 PILASDECIMENTACION ESC1:50 0.60 0.60 0.60 0.60 4.68 5.68 1.98 NOTASGENERALES: DE: PLANO:NOMENCLATURADEARCHIVOESCALA PROYECTO: ESCALAGRAFICA PLANO4 1:200 NOMENCLATURA 4.-DEEXISTIRALGUNADISCREPANCIAENTREEL DISEÑOOESPECIFICACIONESQUEINDIQUEEL PLANOYLAOBRA,DEBERANOTIFICARSEALDPTO. DEPROYECTOS. MATERIALES,COLORES,ACABADOS. FISICASREALES,PROPORCIONARMUESTRASDE DECUALQUIERELEMENTOVERIFICARLASMEDIDAS 3.-ANTESDEPROCEDERALSUMINISTROYFABRICACIÓN SUCONTENIDO. 2.-ESTEPLANOESEXCLUSIVOPARALOQUEINDICA 1.-LASCOTASRIGENSOBREELDIBUJO. 5.-LASCOTASYLOSNIVELESESTANINDICANDOS ENMETROS NIVELSUPERIORDELOSA TALLERDEPROYECTOEJECUTIVOIII CROQUISDELOCALIZACIÓN UNIVERSIDADAUTÓNOMADE NUEVOLEÓN FACULTADDEARQUITECTURA SIMBOLOGIA LP A INDICALIMITEDEPROPIEDAD INDICAEJEESTRUCTURAL USOMIXTOTORREREVOLUCIÓN648 UBICACIÓN CALLE:AV.REVOLUCIONMANZANA:S/N LOTE:KM207NÚMEROOFICIAL:S/N COLONIA:TORREMOLINOSMUNICIPIO:MONTERREY ESTADO:NUEVOLEÓN ESTUDIANTES: MATRICULA:1956916 GPO:012 CATEDRÁTICO: M.A.MIGUELÁNGELTORRESGARZA ESCALANÚMERICA:1:200 6.PARAELEMENTOSESTRUCTURALES,INSTALACIONES, YLASQUEAPLIQUENPARAELPROYECTOFAVORDE REFERIRSECONELPLANOCORRESPONDIENTE. NIVELDEPISOTERMINADONPT NIVELINFERIORDELOSANIL NIVELSUPERIORDEVIGACARGADORANSVC BANCODETRAZO BT NIVELSUPERIORDELOSAENTREPISONSLE NIVELINFERIORDEVIGA COLUMNAINTERIOR COLUMNAPERIMETRALCP COLUMNAESQUINERACE INDICANIVEL ALEXISEDUARDOBERNALRAMIREZ NSL NIV CI MATRICULA:1955851 JOSÉEDUARDOMATACHARLES 01 02 9.PARATODOELEMENTOESTRUCTURAL(VIGASCARGADORAS, TRABES,COLUMNAS)SEUTILIZARACONCRETOCONUNA RESISTENCIAF'C=250KG/CM2 NIVELSUPERIORDECABEZALNSC NIVELSUPERIORPILADECIMENTACIONNSPC PLANO4-CIMENTACION 09/04/2024
PLANTACIMENTACION ESC1:300
DETALLEDEFOSAF-1 ESC.1:20 NSF-3.55 NSF-5.05
P-IP-P P-E P-E1 ARMADODEMURODECONTENCIÓNMC2 0.55 0.25 0.30 3.30 2.80 N.S.P. -2.80 N.S.Z. -3.45 N.I.Z. -3.75 N.I.V. -3.75 1.65 0.50 N.S.P. +0.20 ARMADODEMURODECONTENCIÓNMC1 3.30 0.25 0.30 2.80 0.50 0.15 1.65 N.S.P. -2.80 N.S.Z. -3.45 N.I.Z. -3.75 N.I.V. -4.05 N.S.P. +0.20 ESC1:20 1 VR#6@15CM VR#6@15CM VR#6@15CM A 0.25 Basecompactada ysaneada VR#8@20cm juntasellada mallazo solera calzosdeapoyode parrilla≥5cm Base compacta 3.76 1.50 0.30 0.25 0.25 0.175 0.30 VRØ5a@12cm DETALLEESCALERAE1 ESC1:20 20VR#10 10EST#3 EST#3@70CM 0.001.002.00 ESCALAGRAFICA ZAPATAF'C=200KG/CM2 ARMADACONVR#8@20cm SECCIONESDEPILASDECIMENTACION ESC.1:20 ESC1:20 0.00 NOTASGENERALES: DE: PLANO:NOMENCLATURADEARCHIVOESCALA PLANO4CIMENTACION PROYECTO ESCALAGRAFICA PLANO4 1:20 NOMENCLATURA 4.-DEEXISTIRALGUNADISCREPANCIAENTREEL DISEÑOOESPECIFICACIONESQUEINDIQUEEL PLANOYLAOBRA,DEBERANOTIFICARSEALDPTO. DEPROYECTOS. MATERIALES,COLORES,ACABADOS. FISICASREALES,PROPORCIONARMUESTRASDE DECUALQUIERELEMENTOVERIFICARLASMEDIDAS 3.-ANTESDEPROCEDERALSUMINISTROYFABRICACIÓN SUCONTENIDO. 2.-ESTEPLANOESEXCLUSIVOPARALOQUEINDICA 1.-LASCOTASRIGENSOBREELDIBUJO. 5.-LASCOTASYLOSNIVELESESTANINDICANDOS ENMETROS NIVELSUPERIORDELOSA TALLERDEPROYECTOEJECUTIVOIII CROQUISDELOCALIZACIÓN UNIVERSIDADAUTÓNOMADE NUEVOLEÓN FACULTADDEARQUITECTURA SIMBOLOGIA LP A INDICALIMITEDEPROPIEDAD INDICAEJEESTRUCTURAL USOMIXTOTORREREVOLUCIÓN648 UBICACIÓN: CALLE:AV.REVOLUCIONMANZANA:S/N LOTE:KM207NÚMEROOFICIAL:S/N COLONIA:TORREMOLINOSMUNICIPIO:MONTERREY ESTADO:NUEVOLEÓN ESTUDIANTES: MATRICULA:1956916 GPO:012 CATEDRÁTICO: M.A.MIGUELÁNGELTORRESGARZA ESCALANÚMERICA:1:200 6.PARAELEMENTOSESTRUCTURALES,INSTALACIONES, YLASQUEAPLIQUENPARAELPROYECTOFAVORDE REFERIRSECONELPLANOCORRESPONDIENTE. NIVELDEPISOTERMINADONPT NIVELINFERIORDELOSANIL NIVELSUPERIORDEVIGACARGADORANSVC BANCODETRAZO BT NIVELSUPERIORDELOSAENTREPISONSLE NIVELINFERIORDEVIGA COLUMNAINTERIOR COLUMNAPERIMETRALCP COLUMNAESQUINERACE INDICANIVEL ALEXISEDUARDOBERNALRAMIREZ NSL NIV CI MATRICULA:1955851 JOSÉEDUARDOMATACHARLES 02 02 9.PARATODOELEMENTOESTRUCTURAL(VIGASDECIMENTACIÓN, PILAS,CABEZALES)SEUTILIZARACONCRETOCONUNA RESISTENCIAF'C=250KG/CM2FY=4200KG/CM2 09/04/2024

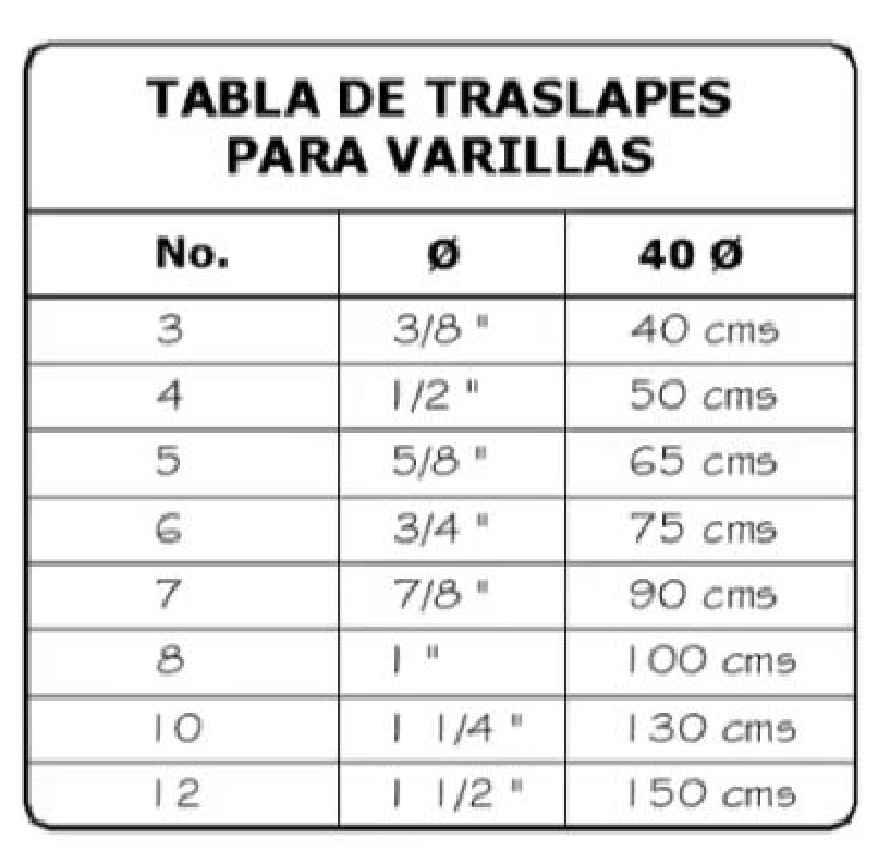

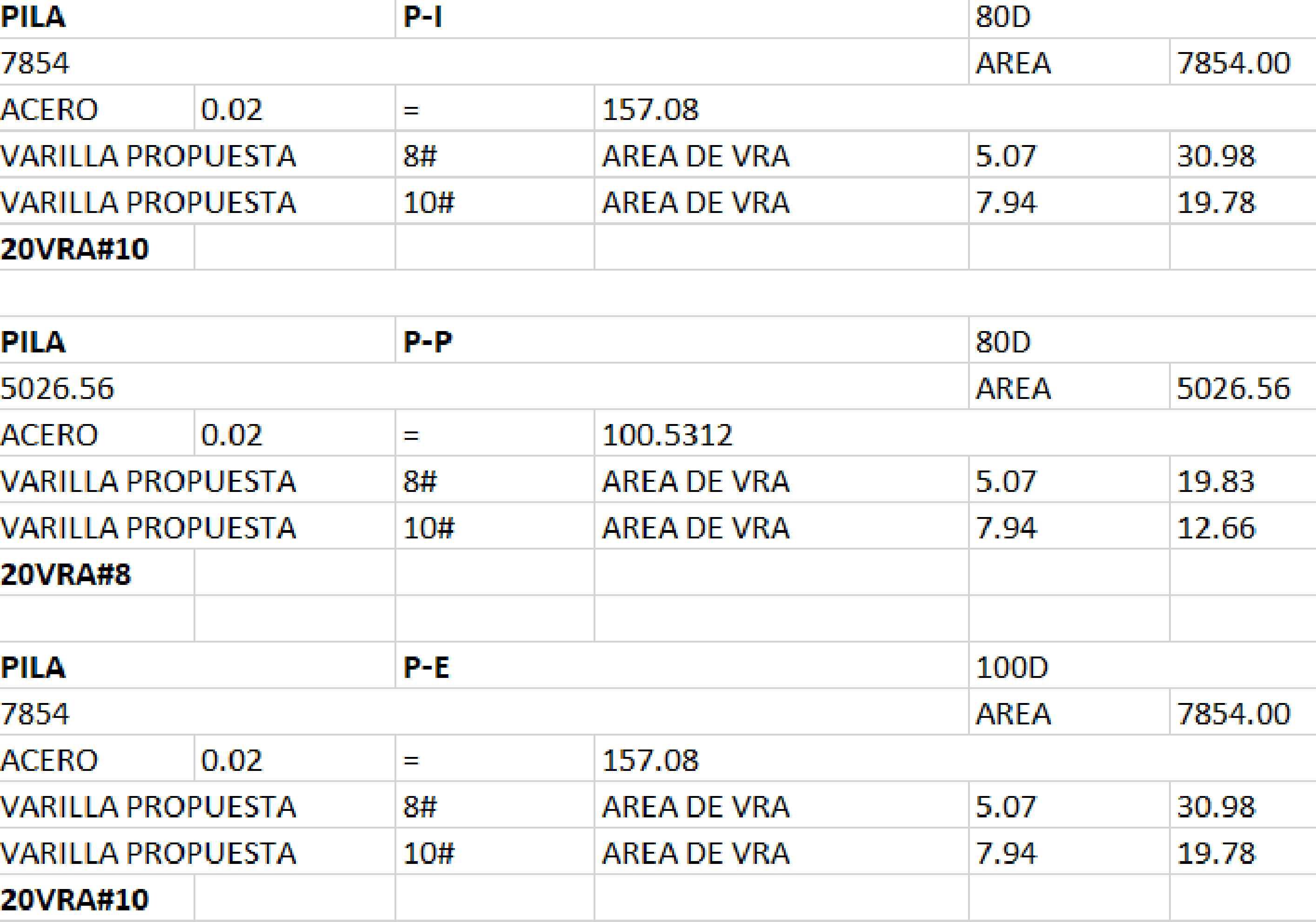

30VR#10 15EST#3 EST#3@80CM 1.201.000.80 20VR#8 10EST#3 EST#3@60CM
K-1K-2 CASTILLOS
6.50 6.08 6.00 N NPT-3.20 NPT+0.00 NPT-2.80 NPT-3.20 14 15 16 33 34 35 36 37 38 39 40 41 44 45 46 47 48 49 50 51 52 11 12 13 10 9 B' B A' A 25 26 27 22 23 24 ELEVADORES 6 7 8 3 4 5 57 58 59 60 61 62 63 64 65 55 56 66 67 68 69 1 2 CISTERNA CONSUMO CISTERNA TORMENTA PEND15% NPT-2.80 NPT-2.80 NPT-2.65 17 18 19 28 29 30 20 21 31 32 42 43 53 54 6.50 6.00 5.23 7.65 7.65 7.35 7.85 7.35 3.60 3.60 7.35 7.85 7.35 7.64 7.65 5.23 6.19 6.00 6.45 6.05 6.00 6.19 6.35 0.98 4.20 3.60 2.60 3.60 LP LP LP 4.35 8.10 8.60 8.10 8.40 8.40 5.98 6.69 6.63 80.05 50.00 2 3 11 13 B C D F G H 0.25 5.72 0.25 8.46 0.12 10 12 8.46 8.58 15.21 21.90 22.15 28.13 36.53 44.93 53.03 61.63 69.73 74.0874.33 80.05 J LP A E LP LP 4.35 8.10 8.60 8.10 8.40 8.40 5.98 6.69 6.63 76.98 2 3 11 13 0.830.25 0.25 10.28 0.12 10 12 10.28 10.40 17.03 23.72 23.97 29.95 38.35 46.75 54.85 63.45 71.55 76.9876.1575.90 7.10 8.70 8.70 8.70 6.80 7.20 B C D F G H J 0.05 1.30 0.05 1.25 A E 1.25 1.30 8.50 15.30 15.35 24.00 32.70 41.40 48.50 48.55 49.85 1.55 1.55 1.77 ENTRADA SALIDA 5.52 C-A C-A C-B C-B C-B C-B C-B C-B C-B C-B C-B C-B C-B 0.001.00 3.00 5.00 PLANTASOTANO ESC1:200 ELEVACIONFRONTAL ESC1:200 NPT+0.03 151m Local NPT+0.03 151m Local5 CISTERNA CONSUMO CISTERNA TORMENTA NPT+4.18 27m Local11 NPT+4.18 27 GIMANSIO NPT+8.38 28 Saladejuntas NPT+12.58 28m Saladejuntas NPT+8.38 19m saladejuntas NPT+12.58 19m saladejuntas Cubículos Cubículos PEND6% NSP+18.00 NSL+16.80 NPT-0.15 LP LP 2 3 11 13 10 12 LP B C D G H LP NPT-3.55 NSP+18.00 NSL+16.80 NPT-0.10 NPT-0.102.20 2.00 2.20 2.80 1.50 2.70 1.50 3.10 18.00 2.80 1.40 2.80 2.20 2.20 2.00 2.20 2.40 0.50 0.30 0.30 1.20 4.20 4.20 0.904.20 18.003.30 3.20 NSL+19.40 NSL+19.40 NSL+18.90 3.00 6.00 1.30 2.80 1.73 6.00 2.80 3.00 2.00 8.00 3.00 3.00 1.50 4.00 3.00 1.50 3.00 3.00 1.50 3.00 3.00 3.00 3.00 3.00 1.50 4.00 3.00 1.50 3.00 3.00 1.50 3.00 3.00 3.00 6.00 4.00 2.20 4.00 2.20 4.00 2.20 4.00 4.00 2.20 3.00 2.00 8.00 3.00 6.00 6.65 ELEVADORES 1.40 0.50 5.50 3.60 2.00 1.65 2.95 0.305.00 2.05 0.15 SALIDA 1.50 0.70A1 5.50 2.70 ALTO 0.30 0.32 0.02 0.63 Km/h 0.61 0.61 0.05 0.03 30 0.18 0.61 0.03 0.27 0.61 0.61 0.27 0.32 ENTRADA 5.00 2.35 0.50 0.50 DETALLESDE SEÑALIZACIONES ESC1:50 CAJÓNC-A ESC1:50 CAJÓNC-B ESC1:50 CRUCECP ESC1:50 Flechavialidad ESC1:50 0.50 0.50 0.50 0.50 0.50 0.50 0.50 0.50 0.50 0.50 0.10 0.10 0.10 0.10 0.10 0.10 0.10 0.10 21° TIPO COLUMNADE ESTACIONAMIENTO
0.100 0.0250.025 0.025 0.200 0.025 CONCRETOF'C 150KG/CM ARMADOCON VR#4EST#3 @20CMS CONCRETOF'C 150KG/CM ARMADOCON VR#4EST#3 @20CMS NOTASGENERALES: DE: PLANO:NOMENCLATURADEARCHIVOESCALA PROYECTO: ESCALAGRAFICA PLANO1 1:200 NOMENCLATURA 4.-DEEXISTIRALGUNADISCREPANCIAENTREEL DISEÑOOESPECIFICACIONESQUEINDIQUEEL PLANOYLAOBRA,DEBERANOTIFICARSEALDPTO. DEPROYECTOS. MATERIALES,COLORES,ACABADOS. FISICASREALES,PROPORCIONARMUESTRASDE DECUALQUIERELEMENTOVERIFICARLASMEDIDAS 3.-ANTESDEPROCEDERALSUMINISTROYFABRICACIÓN SUCONTENIDO. 2.-ESTEPLANOESEXCLUSIVOPARALOQUEINDICA 1.-LASCOTASRIGENSOBREELDIBUJO. 5.-LASCOTASYLOSNIVELESESTANINDICANDOS ENMETROS BANCODETRAZO BT TALLERDEPROYECTOEJECUTIVOIII CROQUISDELOCALIZACIÓN UNIVERSIDADAUTÓNOMADE NUEVOLEÓN FACULTADDEARQUITECTURA SIMBOLOGIA LP A INDICALIMITEDEPROPIEDAD INDICAEJEESTRUCTURAL USOMIXTOTORREREVOLUCIÓN648 UBICACIÓN CALLE:AV.REVOLUCION MANZANA:S/N LOTE:KM207 NÚMEROOFICIAL:S/N COLONIA:TORREMOLINOS MUNICIPIO:MONTERREY ESTADO:NUEVOLEÓN ESTUDIANTES: MATRICULA:1956916 GPO:012 CATEDRÁTICO: M.A.MIGUELÁNGELTORRESGARZA ESCALANÚMERICA:1:200 6.PARAELEMENTOSESTRUCTURALES,INSTALACIONES, YLASQUEAPLIQUENPARAELPROYECTOFAVORDE REFERIRSECONELPLANOCORRESPONDIENTE. 7.ESTEPLANOCONTIENEINFORMACIÓNCONFIDENCIAL YNOPODRASERUTILIZADONICOPIADOSINAUTORIZACIÓN QUEDAPROHIBIDOSUUSOPORCUALQUIERMEDIOIMPRESO OELECTRÓNICOAJENOAQUIENLOREALIZÓ. NIVELSUPERIORDEBANQUETANB NIVELSUPERIORDEFIRMENSF NIVELDEPISOTERMINADONPT NIVELSUPERIORDELOSAENTREPISONSLE NIVELSUPERIORDELOSANSL NIVELDECADENADECERRAMIENTONDCC INDICANIVEL ALEXISEDUARDOBERNALRAMIREZ MATRICULA:1955851 JOSÉEDUARDOMATACHARLES 01 02 G E A D ACOMETIDAELECTRICA ACOMETIDADEAGUA REGISTRODEDRENAJE ACOMETIDAGAS NIVELDEDESPLANTEDEMUROSNDDM NIVELSUPERIORDEPRETILNSP NIVELSUPERIORDEPRETILNSP NIVELSUPERIORDEPRETILNSP PLANO5-DESPLANTEDEMUROS 09/04/2024
ESC1:50
N Comedor NPT-0.15 ACCESO 75 73 72 71 70 78 79 80 81 82 83 84 87 88 92 93 86 90 CONTENEDOR B' B A' A AV. REVOLUCIÓN 74 85 PLANTABAJA ESC1:200 PLANTA2°NIVEL ESC1:200 PLAZOLETA ACCESO ELEVADORES ÁREADECARGAY DESCARGA 95 96 98 99 D.S. A.C. A.P. E.OF. LOC E.P.T. GAS 101 103 76 77 DESECHO NPT0.05 NPT0.03 151m Local1 NPT0.10 NPT-0.15 NPT-0.15 0.001.00 3.00 5.00 PLANTA1°NIVEL ESC1:200 PEND15% NPT+0.03 151m Local NPT0.03 151m Local NPT0.03 151m Local4 NPT0.03 151m Local NPT+0.28 151m Caseta NPT+4.18 92m Local NPT+4.20 NPT+4.18 27m Local NPT+4.18 27m Local NPT+4.18 27m Local NPT+4.18 27m Local10 NPT+4.18 27m Local11 NPT+4.18 27m Local11 NPT+4.18 80m Local13 NPT+4.18 179m SALONDEEVENTOS NPT+4.18 27 TERRAZA NPT+8.38 27m Recepción NPT+8.38 28m Archivo NPT+8.38 17m Archivo NPT+8.38 35m Oficina NPT+8.38 24m Oficina NPT+8.38 25m Oficina NPT+8.38 14m Oficina NPT+8.38 28m Saladejuntas NPT+8.38 19m saladejuntas NPT+8.38 19m saladejuntas NPT+8.38 19m saladejuntas NPT+8.38 19m saladejuntas NPT+8.40 NPT+8.38 NPT+8.38 NPT+8.38 22m Oficina D.S. A.C. P.L. GAS DESECHO NPT+4.18 27m Local14 NPT+4.18 27m Local15 D.S. A.C. A.P. OF. E.LOC E.P.T. DESECHO 0.001.00 3.00 5.00 Comedor PLANTA3°NIVEL ESC1:200 NPT+12.58 19 saladejuntas NPT+12.58 19m saladejuntas NPT+12.58 19m saladejuntas NPT+12.58 19m saladejuntas A.P. P.L. OF. E.LOC E.P.T. DESECHO NPT+12.60 27m Recepción NPT+12.60 28m Archivo NPT+12.60 17m Archivo NPT+12.58 35 Oficina NPT+12.58 24 Oficina NPT+12.58 25m Oficina NPT+12.58 m Oficina NPT+12.58 14 Oficina NPT+12.60 28m Saladejuntas NPT+12.60 NPT+12.60 NPT+12.60 NPT+12.58 22m Oficina A' A A' A A' A N NPT+8.38 m Oficina NPT+8.38 Oficina LP LP 4.35 8.10 8.60 8.10 8.40 8.40 5.98 6.69 6.63 80.05 7.10 8.70 8.70 8.70 6.80 7.20 3 54 6 9 11 13 B C D F G H 0.25 5.72 0.25 8.46 0.12 10 12 8.46 8.58 15.21 21.90 22.15 28.13 36.53 44.93 53.03 61.63 69.73 74.0874.33 80.05 J 0.05 1.45 0.05 1.25 A E 1.25 1.30 8.50 15.30 15.35 24.00 32.70 41.40 48.50 48.55 50.00 LP LP 4.35 8.10 8.60 8.10 8.40 8.40 5.98 6.69 6.63 76.98 3 54 6 9 11 13 0.830.25 0.25 10.28 0.12 10 12 10.28 10.40 17.03 23.72 23.97 29.95 38.35 46.75 54.85 63.45 71.55 76.9876.1575.90 LP 49.85 B C D F G H J LP A E NNT-0.50 NNT-1.00 NNT-1.50 NNT-1.50 NNT-0.50 NNT-1.00 B C D F G H 8.40 8.40 5.98 6.94 6.75 36.47 8.70 8.70 8.70 6.80 7.20 8.40 16.80 22.78 29.72 36.47 40.10 6 7 8 B C D F G H 8.70 8.70 8.70 6.80 7.20 40.10 7.20 14.00 22.70 31.40 40.10 8.40 8.40 5.98 6.94 6.75 36.47 8.40 16.80 22.78 29.72 36.47 6 7 8 B C D F G H 8.40 8.40 5.98 6.94 6.75 36.47 40.10 8.40 16.80 22.78 29.72 36.47 7.20 14.00 22.70 31.40 40.10 7 B C D F G H 40.10 7.20 14.00 22.70 31.40 40.10 8.40 8.40 5.98 6.94 6.75 36.47 8.40 16.80 22.78 29.72 36.47 7 B C D F G H 8.40 8.40 5.98 6.94 6.75 36.47 8.70 8.70 8.70 6.80 7.20 40.10 8.40 16.80 22.78 29.72 36.47 7.20 14.00 22.70 31.40 40.10 3 5 1 B C D F G H 40.10 7.20 14.00 22.70 31.40 40.10 8.40 8.40 5.98 6.94 6.75 36.47 8.40 16.80 22.78 29.72 36.47 3 5 1 NPT-0.10 NPT-0.10 NPT-0.10 PEND6% PEND6% NPT0.05 NJ0.20 NJ0.10 NJ-0.10 NPT+11.03 17m Archivo NPT+8.38 m Oficina NPT+8.38 m Oficina NPT+12.58 Oficina NPT+12.58 Oficina NPT+12.58 Oficina NB+0.00 MiniLocal 12m MiniLocal 12m 10 ELEVADORES 23201715 NPT+4.18 21m COCINA ELEVADORES 11 ELEVADORES K-1 K-1 K-1 K-1 K-1 K-1K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-2 K-2 K-1 K-1 K-2 K-1 K-1 K-1 K-1 K-1 K-1 K-1K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-2 K-2 K-1 K-1 K-1 K-2 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 K-1 0.232.90 0.15 2.70 0.15 2.20 0.30 2.80 0.15 2.85 0.15 2.15 0.30 3.00 0.15 2.10 0.15 3.00 2.95 4.00 0.15 1.400.30 3.00 0.15 1.73 3.00 0.15 2.45 0.15 2.05 0.45 0.08 2.73 0.15 2.66 0.30 2.88 0.15 3.37 0.15 0.10 0.30 1.85 2.40 0.15 2.05 0.30 2.25 0.15 2.25 0.15 2.45 2.25 0.15 2.25 0.15 2.45 0.02 0.45 1.78 0.15 2.25 0.15 2.05 0.300.10 2.85 0.15 2.80 0.15 1.000.15 1.850.15 1.850.15 1.00 1.850.15 1.600.15 1.000.15 0.15 0.15 0.15 0.15 0.15 0.20 0.45 0.03 0.15 5.36 0.45 0.03 0.15 4.52 2.47 0.02 5.83 0.280.15 2.50 0.15 4.52 0.15 1.000.150.31 3.44 0.15 0.15 1.290.90 0.15 0.76 3.00 0.83 0.23 0.15 0.15 0.220.092.24 0.90 0.15 1.65 1.75 1.70 1.800.90 0.90 0.15 1.65 0.15 0.52 0.30 0.90 0.15 1.65 1.75 1.70 0.202.50 0.90 0.15 1.65 1.75 1.70 0.472.50 0.08 1.80 0.90 0.15 2.08 0.15 2.00 0.15 0.10 0.30 1.88 3.00 0.80 0.300.39 6.00 0.150.100.300.45 6.00 0.30 0.100.15 0.80 2.61 0.15 1.72 0.45 1.00 1.00 0.45 3.33 0.15 1.00 0.15 1.00 0.231.52 0.15 1.73 0.15 0.15 0.15 0.232.24 2.40 2.45 1.31 0.19 0.48 2.65 0.45 1.00 0.15 0.150.152.94 2.35 1.89 0.002.40 0.15 2.90 0.15 0.871.77 0.45 1.00 0.15 0.232.94 0.15 3.01 0.15 1.77 0.45 1.00 0.15 2.00 0.15 2.45 0.15 2.13 0.30 2.45 0.15 2.43 2.45 0.15 2.43 1.88 1.88 1.90 0.232.90 0.15 2.70 0.15 2.20 0.30 2.80 0.15 2.85 0.15 2.15 0.30 0.15 0.15 0.15 0.15 2.45 0.15 2.13 0.30 0.08 2.88 0.15 2.66 0.30 2.88 0.15 3.37 0.15 0.10 0.30 1.85 2.40 0.15 2.05 0.30 2.25 0.15 2.25 0.15 2.45 2.25 0.15 2.25 0.15 2.45 0.10 0.30 1.85 0.15 2.25 0.15 2.05 0.300.10 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.20 5.36 2.50 4.52 5.83 2.55 0.15 0.15 4.52 0.15 1.000.150.31 3.44 0.15 0.15 1.290.90 1.70 0.76 3.00 0.83 0.23 0.220.09 2.24 0.90 0.15 1.65 1.75 1.70 1.800.90 0.90 0.15 1.65 0.52 0.30 0.90 0.15 1.65 0.15 0.202.50 0.90 0.15 1.65 0.15 0.472.50 0.08 1.80 0.90 0.15 2.08 0.15 2.00 0.15 0.10 0.30 1.88 3.00 0.80 0.300.39 6.00 0.150.100.300.45 6.00 0.30 0.100.15 0.800.20 0.90 0.85 0.85 0.88 2.61 0.15 1.80 0.30 1.08 2.45 1.38 1.00 0.45 3.33 0.15 1.00 0.15 1.00 0.231.52 0.15 1.73 0.15 0.15 0.15 0.232.24 2.40 0.15 2.45 0.15 1.310.06 0.19 0.48 2.65 0.30 1.07 0.152.94 2.35 1.89 0.232.40 0.15 2.90 0.15 0.871.85 0.30 1.07 0.15 0.232.94 0.15 3.01 0.15 1.85 0.30 1.08 0.15 2.00 0.15 2.45 0.15 2.13 0.30 2.45 0.15 2.43 2.45 0.15 2.43 2.10 1.88 1.88 1.90 0.30 0.30 0.100.15 0.08 0.30 1.75 2.40 0.15 0.20 3.90 0.93 2.00 0.97 4.05 1.07 2.00 0.98 3.95 0.98 2.00 1.19 4.00 4.23 13.46 0.90 6.15 6.49 5.38 5.38 2.00 2.00 0.65 2.00 2.00 2.00 2.13 2.02 2.13 2.13 2.13 2.28 4.25 4.40 3.70 4.40 1.00 1.01 0.93 1.07 2.00 3.231.08 2.10 2.10 3.20 3.20 6.680.31 1.00 4.52 2.40 3.15 0.15 5.52 0.15 0.15 2.64 2.56 2.28 0.15 0.15 2.64 2.56 2.28 2.660.152.42 2.05 2.05 2.89 2.890.15 2.89 2.890.15 0.15 0.15 3.00 2.78 2.45 2.78 2.45 2.78 2.45 2.78 2.45 2.780.152.45 3.00 3.00 3.00 3.00 0.153.00 3.00 3.00 3.00 1.53 1.63 1.53 1.63 3.20 2.18 2.13 1.84 2.93 2.040.152.04 2.00 3.00 0.65 2.00 0.55 0.152.600.152.45 2.53 0.152.600.152.45 2.53 0.152.600.152.45 2.53 0.152.600.152.45 2.53 1.32 2.43 0.15 2.27 1.72 0.15 0.151.72 0.802.00 1.91 2.20 1.401.80 2.45 3.00 2.95 0.34 2.55 3.18 2.00 2.83 1.67 1.67 2.00 0.732.25 2.00 2.251.35 1.00 0.33 4.08 2.07 2.05 2.00 2.05 5.68 2.07 2.00 2.07 1.90 2.00 2.07 0.13 2.510.152.430.152.52 2.510.152.430.152.52 2.510.152.430.152.52 2.020.151.940.152.04 2.310.152.240.152.32 0.15 0.15 2.51 2.43 2.52 0.15 2.590.152.59 2.590.152.69 2.63 2.55 0.15 1.72 2.33 2.020.151.940.152.04 0.152.98 2.98 0.15 0.15 2.64 2.56 2.18 0.15 0.15 2.64 2.56 2.18 6.50 5.40 0.60 8.10 0.60 8.10 0.60 8.10 1.40 5.40 1.80 5.40 0.30 6.50 5.00 0.20 5.00 0.65 1.80 0.23 K-1 D.S. A.C. A.P. P.L. E.OF. E.LOC E.P.T. GAS DESECHO 1.00 1.20 1.20 1.20 1.20 0.80 1.50 1.50 1.20 1.20 DET-1.1 ESC1:50 1.20 1.20 1.20 1.20 1.20 1.20 1.20 1.20 1.20 1.20 1.20 1.20 1.20 1.20 1.01 2.66 2.42 0.15 0.15 0.15 2.55 2.63 2.63 0.15 2.04 2.04 K-1 K-1 K-1 0.15 0.34 0.63 0.27 0.66 0.27 0.92 0.15 0.83 0.27 0.24 0.27 0.66 0.23 0.15 2.05 0.15 1.45 0.60 2.05 0.15 2.20 0.34 0.68 0.34 0.42 1.00 1.00 1.31 0.60 0.34 0.68 0.34 K-1 K-1 K-1 K-1 K-1 NOTASGENERALES: DE: PLANO:NOMENCLATURADEARCHIVOESCALA PLANO5-DESPLANTEDEMUROS PROYECTO ESCALAGRAFICA PLANO1 1:200 NOMENCLATURA 4.-DEEXISTIRALGUNADISCREPANCIAENTREEL DISEÑOOESPECIFICACIONESQUEINDIQUEEL PLANOYLAOBRA,DEBERANOTIFICARSEALDPTO. DEPROYECTOS. MATERIALES,COLORES,ACABADOS. FISICASREALES,PROPORCIONARMUESTRASDE DECUALQUIERELEMENTOVERIFICARLASMEDIDAS 3.-ANTESDEPROCEDERALSUMINISTROYFABRICACIÓN SUCONTENIDO. 2.-ESTEPLANOESEXCLUSIVOPARALOQUEINDICA 1.-LASCOTASRIGENSOBREELDIBUJO. 5.-LASCOTASYLOSNIVELESESTANINDICANDOS ENMETROS BANCODETRAZO BT TALLERDEPROYECTOEJECUTIVOIII CROQUISDELOCALIZACIÓN UNIVERSIDADAUTÓNOMADE NUEVOLEÓN FACULTADDEARQUITECTURA SIMBOLOGIA LP A INDICALIMITEDEPROPIEDAD INDICAEJEESTRUCTURAL USOMIXTOTORREREVOLUCIÓN648 UBICACIÓN: CALLE:AV.REVOLUCION MANZANA:S/N LOTE:KM207 NÚMEROOFICIAL:S/N COLONIA:TORREMOLINOS MUNICIPIO:MONTERREY ESTADO:NUEVOLEÓN ESTUDIANTES: MATRICULA:1956916 GPO:012 CATEDRÁTICO: M.A.MIGUELÁNGELTORRESGARZA ESCALANÚMERICA:1:200 6.PARAELEMENTOSESTRUCTURALES,INSTALACIONES, YLASQUEAPLIQUENPARAELPROYECTOFAVORDE REFERIRSECONELPLANOCORRESPONDIENTE. 7.ESTEPLANOCONTIENEINFORMACIÓNCONFIDENCIAL YNOPODRASERUTILIZADONICOPIADOSINAUTORIZACIÓN QUEDAPROHIBIDOSUUSOPORCUALQUIERMEDIOIMPRESO OELECTRÓNICOAJENOAQUIENLOREALIZÓ. NIVELSUPERIORDEBANQUETANB NIVELSUPERIORDEFIRMENSF NIVELDEPISOTERMINADONPT NIVELSUPERIORDELOSAENTREPISONSLE NIVELSUPERIORDELOSANSL NIVELDECADENADECERRAMIENTONDCC INDICANIVEL ALEXISEDUARDOBERNALRAMIREZ MATRICULA:1955851 JOSÉEDUARDOMATACHARLES 02 02 G E A D ACOMETIDAELECTRICA ACOMETIDADEAGUA REGISTRODEDRENAJE ACOMETIDAGAS NIVELDEDESPLANTEDEMUROSNDDM NIVELSUPERIORDEPRETILNSP NIVELSUPERIORDEPRETILNSP NIVELSUPERIORDEPRETILNSP 09/04/2024
P1-DIM2.00X2.20 ESC.1:50
VENTANERÍA
V1-DIM.2.25X2.20M P1-DIM.2.00X2.20 ESC.1:50
V6-DIM.2.83X2.20M P1-DIM.2.00X2.20 ESC.1:50
FIJODEALUMINIOCOLORHUESO, S70EUROVENTCUPRUM,VIDRIO CLARO6mm.DISEÑO:FIJO
V2-DIM.2.07X2.20 P1-DIM.2.00X2.20 ESC.1:50
V7-DIM.3.05X2.20M P1-DIM.2.00X2.20 ESC.1:50
FIJODEALUMINIOCOLORHUESO, S70EUROVENTCUPRUM,VIDRIO CLARO6mm.DISEÑO:FIJO
V3-DIM.2.05X2.20M P1-DIM.2.00X2.20 ESC.1:50
FIJODEALUMINIOCOLORHUESO, S70EUROVENTCUPRUM,VIDRIO CLARO6mm.DISEÑO:FIJO
V4-DIM.2.15X2.20M P1-DIM.2.00X2.20 ESC.1:50
N 0.001.00 3.00 5.00 NPT-0.15 ACCESO ACCESO 75 73 72 71 70 78 79 80 81 82 83 84 87 88 86 CONTENEDOR DEDESECHOS B' B A AV. REVOLUCIÓN 74 85
ESC1:150
ACCESOSOTANO ELEVADORES ÁREADECARGAY DESCARGA D.S. A.C. A.P. P.L. E.OF. E.LOC E.P.T. GAS 76 77 DESECHO NPT+0.05 NPT+0.03 151m2 Local1 NPT0.10 NPT-0.15 PEND15% NPT+0.03 151m Local NPT+0.03 151m Local NPT+0.03 151m Local4 NPT+0.03 151m Local5 NPT+0.28 151m Caseta LP 8.60 8.10 8.40 8.40 5.98 6.69 6.63 80.05 2 3 54 6 7 8 9 1 0.25 8.46 0.12 10 8.46 8.58 15.21 21.90 22.15 28.13 36.53 44.93 53.03 61.63 LP 8.60 8.10 8.40 8.40 5.98 6.69 6.63 76.98 2 3 54 6 7 8 9 1 0.25 10.28 0.12 10 10.28 10.40 17.03 23.72 23.97 29.95 38.35 46.75 54.85 63.45 LP 7.10 8.70 8.70 8.70 6.80 7.20 49.85 B C D F G H J 0.05 1.30 0.05 1.25 LP A E 1.25 1.30 8.50 15.30 15.35 24.00 32.70 41.40 48.50 48.55 49.85 NNT-0.50 NNT-1.00 NNT-1.50 NNT-1.50 NNT-0.50 NNT-1.00 NPT-0.10 NPT-0.10 NPT-0.10 PEND6% NPT0.05 NJ0.10 NJ-0.10 PEND 6% NB+0.00 1112 232019181613 V1 P1 2.1 3.1 4.1 1.4 1.5 1.5 1.5 2.1 1.63.41.6 2.25x2.20 ANT.0.00 V12.25x2.20 ANT.0.00 V22.072.20 ANT.0.00 V22.072.20 ANT.0.00 V32.052.20 ANT.0.00 V32.052.20 ANT.0.00 V42.152.20 ANT.0.00 V22.072.20 ANT.0.00 V22.072.20 ANT.0.00 V12.252.20 ANT.0.00 V12.252.20 ANT.0.00 V51.672.20 ANT.0.00V51.672.20 ANT.0.00 V72.832.20 ANT.0.00 V72.832.20 ANT.0.00 V73.052.20 ANT.0.00 V73.052.20 ANT.0.00 P12.00x2.20 P12.00x2.20 P12.00x2.20 P12.00x2.20 P12.00x2.20 P12.00x2.20 P12.00x2.20 1.1 2.1 3.3 1.1 1.1 1.1 4.3 1.6 1.6 2.1 1.63.4 1.6 1.6 1.6 2.1 1.63.41.6 1.6 1.6 2.1 1.63.41.6 1.6 1.6 2.1 1.63.41.6 1.6 1.6 1.5 1.5 1.5 3.41.1 1.5 1.5 1.5 1.5 1.5 2.1 3.3 4.3 1.3 1.3 1.3 1.3 0.001.00 3.00 5.00 IMAGEN CLAVEDIMENSIONESPIEZASMATERIALMARCAANTEPECHOESPECIFICACIONES V12.25x2.20 2.07x2.20 2.05x2.20 1.67x2.20 V2 V3 V4 ALUMINIOCUPRUM ALUMINIOCUPRUM ALUMINIOCUPRUM ALUMINIOCUPRUM 2.15x2.20 ALUMINIOCUPRUM V5 VENTANAS--FIJODEALUMINIOCOLORHUESO, S70EUROVENTCUPRUM,VIDRIO CLARO6mm.DISEÑO:FIJO FIJODEALUMINIOCOLORHUESO, CLARO6mm.DISEÑO:FIJO FIJODEALUMINIOCOLORHUESO, S70EUROVENTCUPRUM,VIDRIO FIJODEALUMINIOCOLORHUESO, S70EUROVENTCUPRUM,VIDRIO FIJODEALUMINIOCOLORHUESO, CLARO6mm.DISEÑO:FIJO 3.05x2.20 V6 ALUMINIOCUPRUM 2.83x2.20 ALUMINIOCUPRUM V7S70EUROVENTCUPRUM,VIDRIO CLARO6mm.DISEÑO:FIJO FIJODEALUMINIOCOLORHUESO, CLARO6mm.DISEÑO:FIJO F F F 2.00 BISAGRA JALADERA TIPO"H" 2.25 2.25 0.09 2.02 0.050.04 Piso Firme F F 2.00 BISAGRA JALADERA TIPO"H" 1.67 1.67 2.20 0.02 0.28 Piso Firme F F 2.00 BISAGRA JALADERA TIPO"H" 2.83 2.83 Piso Firme F F 2.00 BISAGRA JALADERA TIPO"H" 2.07 2.07 0.04 Piso Firme F F 2.00 BISAGRA JALADERA TIPO"H" 2.05 2.05 0.09 2.02 0.05 2.20 0.02 0.28 Piso Firme F F 2.00 BISAGRA JALADERA TIPO"H" 3.05 3.05 0.09 2.02 0.05 2.20 0.02 0.28 Piso Firme F F 2.00 BISAGRA JALADERA TIPO"H" 2.15 2.15 0.09 2.02 0.05 Piso Firme
PLANTABAJA
PLAZOLETA
FIJODEALUMINIOCOLORHUESO, S70EUROVENTCUPRUM,VIDRIO CLARO6mm.DISEÑO:FIJO FIJODEALUMINIOCOLORHUESO, S70EUROVENTCUPRUM,VIDRIO CLARO6mm.DISEÑO:FIJO
FIJODEALUMINIOCOLORHUESO,
S70EUROVENTCUPRUM,VIDRIO CLARO6mm.DISEÑO:FIJO NOTASGENERALES: DE: PLANO:NOMENCLATURADEARCHIVOESCALA PLANO5ACABADOS PROYECTO ESCALAGRAFICA PLANO5 1:150 NOMENCLATURA 4.-DEEXISTIRALGUNADISCREPANCIAENTREEL DISEÑOOESPECIFICACIONESQUEINDIQUEEL PLANOYLAOBRA,DEBERANOTIFICARSEALDPTO. DEPROYECTOS. MATERIALES,COLORES,ACABADOS. FISICASREALES,PROPORCIONARMUESTRASDE DECUALQUIERELEMENTOVERIFICARLASMEDIDAS 3.-ANTESDEPROCEDERALSUMINISTROYFABRICACIÓN SUCONTENIDO. 2.-ESTEPLANOESEXCLUSIVOPARALOQUEINDICA 1.-LASCOTASRIGENSOBREELDIBUJO. 5.-LASCOTASYLOSNIVELESESTANINDICANDOS ENMETROS TALLERDEPROYECTOEJECUTIVOIII CROQUISDELOCALIZACIÓN UNIVERSIDADAUTÓNOMADE NUEVOLEÓN FACULTADDEARQUITECTURA SIMBOLOGIA USOMIXTOTORREREVOLUCIÓN648 UBICACIÓN CALLE:AV.REVOLUCION MANZANA:S/N LOTE:KM207 NÚMEROOFICIAL:S/N COLONIA:TORREMOLINOS MUNICIPIO:MONTERREY ESTADO:NUEVOLEÓN ESTUDIANTES: MATRICULA:1956916 GPO:012 CATEDRÁTICO: M.A.MIGUELÁNGELTORRESGARZA ESCALANÚMERICA:1:150 6.PARAELEMENTOSESTRUCTURALES,INSTALACIONES, YLASQUEAPLIQUENPARAELPROYECTOFAVORDE REFERIRSECONELPLANOCORRESPONDIENTE. 7.ESTEPLANOCONTIENEINFORMACIÓNCONFIDENCIAL YNOPODRASERUTILIZADONICOPIADOSINAUTORIZACIÓN QUEDAPROHIBIDOSUUSOPORCUALQUIERMEDIOIMPRESO OELECTRÓNICOAJENOAQUIENLOREALIZÓ. ALEXISEDUARDOBERNALRAMIREZ MATRICULA:1955851 JOSÉEDUARDOMATACHARLES 01 06
S70EUROVENTCUPRUM,VIDRIO CLARO6mm.DISEÑO:FIJO FIJODEALUMINIOCOLORHUESO,
V5-DIM.1.67X2.20M
BANCODETRAZO BT NIVELSUPERIORDEBANQUETANB NIVELSUPERIORDEFIRMENSF NIVELDEPISOTERMINADONPT NIVELSUPERIORDELOSAENTREPISONSLE NIVELSUPERIORDELOSANSL NIVELSUPERIORDEPRETILNSP LP A INDICALIMITEDEPROPIEDAD INDICAEJEESTRUCTURAL INDICANIVEL G E A D ACOMETIDAELECTRICA ACOMETIDADEAGUA REGISTRODEDRENAJE ACOMETIDAGAS 1.0 2.0 3.0 4.0 1.0MURO 2.0CIELO 3.0PISO 4.0ZOCLO VENTANA PUERTA V-3 P-5
FECHA:18/042024
VENTANERÍA
V14-DIM.13.46X2.20M P1-DIM.2.00X2.20 ESC.1:50
V14´-DIM.6.20X2.20M P1-DIM.2.00X2.20 ESC.1:50
FIJODEALUMINIOCOLOR HUESO,S70EUROVENT CUPRUM,VIDRIOCLARO6mm. DISEÑO:FIJO
V14´´-DIM.6.60X2.20M P1-DIM.2.00X2.20 ESC.1:50
FIJODEALUMINIOCOLOR HUESO,S70EUROVENT CUPRUM,VIDRIOCLARO6mm. DISEÑO:FIJO
V15-DIM.5.52X2.20M P1-DIM.2.00X2.20 ESC.1:50
FIJODEALUMINIOCOLOR HUESO,S70EUROVENT CUPRUM,VIDRIOCLARO6mm. DISEÑO:FIJO
V18-DIM.6.15X2.20M
FIJODEALUMINIOCOLOR HUESO,S70EUROVENT CUPRUM,VIDRIOCLARO6mm. DISEÑO:FIJO
DISEÑO:FIJO
0.001.00 3.00 5.00
NPT+4.18 92m2 Local6 NPT+4.20 NPT+4.18 27m2 Local7 NPT+4.18 27m2 Local8 NPT+4.18 27m2 Local9 NPT+4.18 27m2 Local10 NPT+4.18 27m2 Local11 NPT+4.18 27m Local11 NPT+4.18 80m Local13 NPT+4.18 179m SALONDEEVENTOS NPT+4.18 27m TERRAZA D.S. A.C. A.P. P.L. E.OF. E.LOC E.P.T. GAS DESECHO NPT+4.18 27m Local14 NPT+4.18 27m Local15 A' A B C D F G H 8.40 8.40 5.98 6.94 6.75 36.47 8.70 8.70 8.70 6.80 7.20 40.10 8.40 16.80 22.78 29.72 36.47 7.20 14.00 22.70 31.40 40.10 3 5 6 7 8 1 B C D F G H 8.70 8.70 8.70 6.80 7.20 40.10 7.20 14.00 22.70 31.40 40.10 8.40 8.40 5.98 6.94 6.75 36.47 8.40 16.80 22.78 29.72 36.47 3 5 6 7 8 1 N MiniLocal 12m MiniLocal 12m ELEVADORES S 1012 1817161513 242322 NPT+4.18 21m2 COCINA P1 P1 P1 P1 P1 P1 P1 P1 V15 2.1 3.1 4.1 1.4 1.5 1.5 1.5 2.1 3.1 4.1 1.4 1.5 1.5 1.5 1.1 2.1 3.4 1.1 1.1 1.1 1.1 2.1 3.4 1.1 1.1 1.1 1.1 2.1 3.4 1.1 1.1 1.1 1.1 2.2 3.1 1.1 1.1 1.1 4.1 1.1 2.1 3.4 1.1 1.1 1.1 V82.002.20 ANT.0.00 2.00x2.20 V82.002.20 ANT.0.00 V93.002.20 ANT.0.00 V93.002.20 ANT.0.00 V93.002.20 ANT.0.00 V93.00x2.20 ANT.0.00 V104.052.20 ANT.0.00 V113.95x2.20 ANT.0.00 V124.002.20 ANT.0.00 V134.232.20 ANT.0.00 V1413.462.20 ANT.0.00 V14´6.202.20 ANT.0.00 V14´´6.602.20 ANT.0.00 V155.52x2.20 ANT.0.00 V82.002.20 ANT.0.00 V82.002.20 ANT.0.00 V93.002.20 ANT.0.00 3.002.20 ANT.0.00 V82.002.20 ANT.0.00 V82.002.20 ANT.0.00 V165.382.20 ANT.0.00 V186.15x2.20 ANT.0.00 V176.352.20 ANT.0.00 2.1 1.63.41.6 1.6 1.6 2.1 1.63.41.6 1.6 1.6 2.1 1.63.41.6 1.6 1.6 2.1 1.63.41.6 1.6 1.6 2.1 1.63.41.6 1.6 1.6 1.4 1.4 1.4 1.1 1.5 1.5 1.5 1.5 2.1 3.3 4.3 2.1 1.63.41.6 1.6 1.6 2.1 1.63.41.6 1.6 1.6 4.2 3.41.1 1.5 1.5 1.5 1.5 1.4 1.4 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 ESC1:150 V134.23x2.201ALUMINIOCUPRUMFIJODEALUMINIOCOLOR HUESO,S70EUROVENT CUPRUM,VIDRIOCLARO6mm. DISEÑO:FIJO FF F V1413.46x2.201ALUMINIOCUPRUMCRISTALCLAROTEMPLADO DE6mm.CON REFORZAMIENTODE COSTILLASACADAMETRO, CONZOCLOHERCULITEENLA PARTEINFERIOR.DISEÑO: FIJO 6.20x2.20 V15 1ALUMINIOCUPRUM6.60x2.20 V16 1ALUMINIOCUPRUM5.52x2.201ALUMINIOCUPRUM5.38x2.201ALUMINIOCUPRUMV176.35x2.201ALUMINIOCUPRUMV186.15x2.201ALUMINIOCUPRUMV14´ V14´´ CRISTALCLAROTEMPLADO DE6mm.CON REFORZAMIENTODE COSTILLASACADAMETRO, CONZOCLOHERCULITEENLA PARTEINFERIOR.DISEÑO: FIJO CRISTALCLAROTEMPLADO DE6mm.CON REFORZAMIENTODE COSTILLASACADAMETRO, CONZOCLOHERCULITEENLA PARTEINFERIOR.DISEÑO: FIJO CRISTALCLAROTEMPLADO DE6mm.CON REFORZAMIENTODE COSTILLASACADAMETRO, CONZOCLOHERCULITEENLA PARTEINFERIOR.DISEÑO: FIJO CRISTALCLAROTEMPLADO DE6mm.CON REFORZAMIENTODE COSTILLASACADAMETRO, CONZOCLOHERCULITEENLA PARTEINFERIOR.DISEÑO: FIJO CRISTALCLAROTEMPLADO DE6mm.CON REFORZAMIENTODE COSTILLASACADAMETRO, CONZOCLOHERCULITEENLA PARTEINFERIOR.DISEÑO: FIJO CRISTALCLAROTEMPLADO DE6mm.CON REFORZAMIENTODE COSTILLASACADAMETRO, CONZOCLOHERCULITEENLA PARTEINFERIOR.DISEÑO: FIJO F FF FFF F FF F FFFFF FFFFF FFFF FFFFFF FFFF F Firme Piso Firme Piso Firme Piso Firme Firme Piso Firme Piso Firme V14 F FF FFF FFFFF FFF 2.20 0.02 0.28 Piso Firme 13.46 FFFFFF 6.20 Piso Firme FFFFFFFPiso Firme 6.60 V82.00x2.206ALUMINIOCUPRUM FIJODEALUMINIOCOLOR IMAGEN CLAVEDIMENSIONESPIEZASMATERIALMARCAANTEPECHOESPECIFICACIONES VENTANAS F FFFFF 2.20 0.02 0.28 Piso Firme 5.52 F FFFFF 2.20 0.02 0.28 Piso Firme 5.38 FFFFFFFPiso Firme 6.35 F FFFF F 2.20 0.02 0.28 Piso Firme 6.15 FIJODEALUMINIOCOLOR HUESO,S70EUROVENT CUPRUM,VIDRIOCLARO6mm. DISEÑO:FIJO FIJODEALUMINIOCOLOR HUESO,S70EUROVENT CUPRUM,VIDRIOCLARO6mm. DISEÑO:FIJO FIJODEALUMINIOCOLOR HUESO,S70EUROVENT CUPRUM,VIDRIOCLARO6mm.
PLANTA1°NIVEL
0.001.00 3.00 5.00
V16-DIM.5.38X2.20M P1-DIM. ESC.1:50
V17-DIM.6.35X2.20M P1-DIM.2.00X2.20 ESC.1:50
P1-DIM.2.00X2.20 ESC.1:50
NOTASGENERALES: DE: PLANO:NOMENCLATURADEARCHIVOESCALA PLANO5ACABADOS PROYECTO ESCALAGRAFICA PLANO5 1:150 NOMENCLATURA 4.-DEEXISTIRALGUNADISCREPANCIAENTREEL DISEÑOOESPECIFICACIONESQUEINDIQUEEL PLANOYLAOBRA,DEBERANOTIFICARSEALDPTO. DEPROYECTOS. MATERIALES,COLORES,ACABADOS. FISICASREALES,PROPORCIONARMUESTRASDE DECUALQUIERELEMENTOVERIFICARLASMEDIDAS 3.-ANTESDEPROCEDERALSUMINISTROYFABRICACIÓN SUCONTENIDO. 2.-ESTEPLANOESEXCLUSIVOPARALOQUEINDICA 1.-LASCOTASRIGENSOBREELDIBUJO. 5.-LASCOTASYLOSNIVELESESTANINDICANDOS ENMETROS TALLERDEPROYECTOEJECUTIVOIII CROQUISDELOCALIZACIÓN UNIVERSIDADAUTÓNOMADE NUEVOLEÓN FACULTADDEARQUITECTURA SIMBOLOGIA USOMIXTOTORREREVOLUCIÓN648 UBICACIÓN CALLE:AV.REVOLUCION MANZANA:S/N LOTE:KM207 NÚMEROOFICIAL:S/N COLONIA:TORREMOLINOS MUNICIPIO:MONTERREY ESTADO:NUEVOLEÓN ESTUDIANTES: MATRICULA:1956916 GPO:012 CATEDRÁTICO: M.A.MIGUELÁNGELTORRESGARZA ESCALANÚMERICA:1:150 6.PARAELEMENTOSESTRUCTURALES,INSTALACIONES, YLASQUEAPLIQUENPARAELPROYECTOFAVORDE REFERIRSECONELPLANOCORRESPONDIENTE. 7.ESTEPLANOCONTIENEINFORMACIÓNCONFIDENCIAL YNOPODRASERUTILIZADONICOPIADOSINAUTORIZACIÓN QUEDAPROHIBIDOSUUSOPORCUALQUIERMEDIOIMPRESO OELECTRÓNICOAJENOAQUIENLOREALIZÓ. ALEXISEDUARDOBERNALRAMIREZ MATRICULA:1955851 JOSÉEDUARDOMATACHARLES 02 06 BANCODETRAZO BT NIVELSUPERIORDEBANQUETANB NIVELSUPERIORDEFIRMENSF NIVELDEPISOTERMINADONPT NIVELSUPERIORDELOSAENTREPISONSLE NIVELSUPERIORDELOSANSL NIVELSUPERIORDEPRETILNSP LP A INDICALIMITEDEPROPIEDAD INDICAEJEESTRUCTURAL INDICANIVEL G E A D ACOMETIDAELECTRICA ACOMETIDADEAGUA REGISTRODEDRENAJE ACOMETIDAGAS 1.0 2.0 3.0 4.0 1.0MURO 2.0CIELO 3.0PISO 4.0ZOCLO VENTANA PUERTA V-3 P-5 FECHA:18/042024
PLANTA1°NIVEL
V8-DIM.2.00X2.20M P1-DIM.2.00X2.20 ESC.1:50
FIJODEALUMINIOCOLOR HUESO,S70EUROVENT CUPRUM,VIDRIOCLARO6mm. DISEÑO:FIJO
V9-MED.3.00X2.20M P1-DIM.2.00X2.20 ESC.1:50
FIJODEALUMINIOCOLOR HUESO,S70EUROVENT CUPRUM,VIDRIOCLARO6mm. DISEÑO:FIJO
VENTANERÍA
V10-DIM.4.05X2.20M P1-DIM.2.00X2.20 ESC.1:50
FIJODEALUMINIOCOLOR HUESO,S70EUROVENT CUPRUM,VIDRIOCLARO6mm. DISEÑO:FIJO
V11-DIM.3.95X2.20M P1-DIM2.00X2.20 ESC.1:50
FIJODEALUMINIOCOLOR HUESO,S70EUROVENT CUPRUM,VIDRIOCLARO6mm. DISEÑO:FIJO
V12-DIM.4.00X2.20M P1-DIM.2.00X2.20M ESC.1:50
FIJODEALUMINIOCOLOR HUESO,S70EUROVENT CUPRUM,VIDRIOCLARO6mm. DISEÑO:FIJO
V18-DIM.6.15X2.20M P1-DIM.2.00X2.20 ESC.1:50
V13-MED.4.23X2.20M P1-DIM.2.00X2.20M ESC.1:50
FIJODEALUMINIOCOLOR HUESO,S70EUROVENT CUPRUM,VIDRIOCLARO6mm. DISEÑO:FIJO
0.001.00 3.00 5.00
NPT+4.18 92m Local NPT+4.20 NPT+4.18 27m Local NPT+4.18 27m Local NPT+4.18 27m Local NPT+4.18 27m Local10 NPT+4.18 27m Local11 NPT+4.18 27m Local11 NPT+4.18 80m Local13 NPT+4.18 179m2 SALONDEEVENTOS NPT+4.18 27m TERRAZA D.S. A.C. A.P. P.L. E.OF. E.LOC E.P.T. GAS DESECHO NPT+4.18 27m2 Local14 NPT+4.18 27m2 Local15 A' A B C D F G H 8.40 8.40 5.98 6.94 6.75 36.47 8.70 8.70 8.70 6.80 7.20 40.10 8.40 16.80 22.78 29.72 36.47 7.20 14.00 22.70 31.40 40.10 3 5 6 7 8 1 B C D F G H 8.70 8.70 8.70 6.80 7.20 40.10 7.20 14.00 22.70 31.40 40.10 8.40 8.40 5.98 6.94 6.75 36.47 8.40 16.80 22.78 29.72 36.47 3 5 6 7 8 1 N MiniLocal 12m MiniLocal 12m ELEVADORES 101112 NPT+4.18 21m COCINA P1 P1 P1 P1 P1 P1 P1 P1 V15 2.1 3.1 4.1 1.4 1.5 1.5 1.5 2.1 3.1 4.1 1.4 1.5 1.5 1.5 1.1 2.1 3.4 1.1 1.1 1.1 1.1 2.1 3.4 1.1 1.1 1.1 1.1 2.1 3.4 1.1 1.1 1.1 1.1 2.2 3.1 1.1 1.1 1.1 4.1 1.1 2.1 3.4 1.1 1.1 1.1 V82.002.20 ANT.0.00 2.00x2.20 V82.002.20 ANT.0.00 V93.002.20 ANT.0.00 V93.002.20 ANT.0.00 V93.002.20 ANT.0.00 V93.002.20 ANT.0.00 V104.05x2.20 ANT.0.00 V113.952.20 ANT.0.00 V124.002.20 ANT.0.00 V134.232.20 ANT.0.00 V1413.46x2.20 ANT.0.00 V14´6.202.20 ANT.0.00 V14´´6.602.20 ANT.0.00 V155.522.20 ANT.0.00 V82.002.20 ANT.0.00 V82.002.20 ANT.0.00 V93.002.20 ANT.0.00 3.002.20 ANT.0.00 V82.002.20 ANT.0.00 V82.002.20 ANT.0.00 V165.382.20 ANT.0.00 V186.152.20 ANT.0.00 V176.352.20 ANT.0.00 2.1 1.63.41.6 1.6 1.6 2.1 1.63.41.6 1.6 1.6 2.1 1.63.41.6 1.6 1.6 2.1 1.63.41.6 1.6 1.6 2.1 1.63.41.6 1.6 1.6 1.4 1.4 1.4 1.1 1.5 1.5 1.5 1.5 2.1 3.3 4.3 2.1 1.63.41.6 1.6 1.6 2.1 1.63.41.6 1.6 1.6 4.2 3.41.1 1.5 1.5 1.5 1.5 1.4 1.4 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 ESC1:150 V134.23x2.201ALUMINIOCUPRUMFIJODEALUMINIOCOLOR HUESO,S70EUROVENT CUPRUM,VIDRIOCLARO6mm. DISEÑO:FIJO FF FF V1413.46x2.201ALUMINIOCUPRUMCRISTALCLAROTEMPLADO DE6mm.CON REFORZAMIENTODE COSTILLASCADAMETRO, CONZOCLOHERCULITEENLA PARTEINFERIOR.DISEÑO: FIJO 6.20x2.20 V15 1ALUMINIOCUPRUM6.60x2.20 V16 1ALUMINIOCUPRUM5.52x2.201ALUMINIOCUPRUM5.38x2.201ALUMINIOCUPRUMV176.35x2.201ALUMINIOCUPRUMV186.15x2.201ALUMINIOCUPRUMV14´ V14´´ CRISTALCLAROTEMPLADO DE6mm.CON REFORZAMIENTODE COSTILLASCADAMETRO, CONZOCLOHERCULITEENLA PARTEINFERIOR.DISEÑO: FIJO CRISTALCLAROTEMPLADO DE6mm.CON REFORZAMIENTODE COSTILLASCADAMETRO, CONZOCLOHERCULITEENLA PARTEINFERIOR.DISEÑO: FIJO CRISTALCLAROTEMPLADO DE6mm.CON REFORZAMIENTODE COSTILLASCADAMETRO, CONZOCLOHERCULITEENLA PARTEINFERIOR.DISEÑO: FIJO CRISTALCLAROTEMPLADO DE6mm.CON REFORZAMIENTODE COSTILLASCADAMETRO, CONZOCLOHERCULITEENLA PARTEINFERIOR.DISEÑO: FIJO CRISTALCLAROTEMPLADO DE6mm.CON REFORZAMIENTODE COSTILLASCADAMETRO, CONZOCLOHERCULITEENLA PARTEINFERIOR.DISEÑO: FIJO CRISTALCLAROTEMPLADO DE6mm.CON REFORZAMIENTODE COSTILLASCADAMETRO, CONZOCLOHERCULITEENLA PARTEINFERIOR.DISEÑO: FIJO F F FFFF FFF FFFFF F FFFFF FFFFF FFFFF FFFFFF FFFFF Piso Firme Piso Piso Firme Piso Piso Firme Piso Firme Piso Firme Piso Firme 5.52 5.38 V82.00x2.206ALUMINIOCUPRUM FIJODEALUMINIOCOLOR IMAGEN CLAVEDIMENSIONESPIEZASMATERIALMARCAANTEPECHOESPECIFICACIONES VENTANAS F F 2.00 2.00 2.00 2.20 0.02 0.28 Piso Firme BISAGRA JALADERA TIPO"H" F F Piso Firme 3.00 3.00 FF Piso Firme 4.05 FF 0.04 3.95 Piso Firme FF 4.00 2.20 0.02 0.28 Piso Firme 0.09 2.02 0.05 FF FF Piso Firme 4.23
0.001.00 3.00 5.00
NOTASGENERALES: DE: PLANO:NOMENCLATURADEARCHIVOESCALA PLANO5-ACABADOS PROYECTO ESCALAGRAFICA PLANO5 1:150 NOMENCLATURA 4.-DEEXISTIRALGUNADISCREPANCIAENTREEL DISEÑOOESPECIFICACIONESQUEINDIQUEEL PLANOYLAOBRA,DEBERANOTIFICARSEALDPTO. DEPROYECTOS. MATERIALES,COLORES,ACABADOS. FISICASREALES,PROPORCIONARMUESTRASDE DECUALQUIERELEMENTOVERIFICARLASMEDIDAS 3.-ANTESDEPROCEDERALSUMINISTROYFABRICACIÓN SUCONTENIDO. 2.-ESTEPLANOESEXCLUSIVOPARALOQUEINDICA 1.-LASCOTASRIGENSOBREELDIBUJO. 5.-LASCOTASYLOSNIVELESESTANINDICANDOS ENMETROS TALLERDEPROYECTOEJECUTIVOIII CROQUISDELOCALIZACIÓN UNIVERSIDADAUTÓNOMADE NUEVOLEÓN FACULTADDEARQUITECTURA SIMBOLOGIA USOMIXTOTORREREVOLUCIÓN648 UBICACIÓN: CALLE:AV.REVOLUCION MANZANA:S/N LOTE:KM207 NÚMEROOFICIAL:S/N COLONIA:TORREMOLINOS MUNICIPIO:MONTERREY ESTADO:NUEVOLEÓN ESTUDIANTES: MATRICULA:1956916 GPO:012 CATEDRÁTICO: M.A.MIGUELÁNGELTORRESGARZA ESCALANÚMERICA:1:150 6.PARAELEMENTOSESTRUCTURALES,INSTALACIONES, YLASQUEAPLIQUENPARAELPROYECTOFAVORDE REFERIRSECONELPLANOCORRESPONDIENTE. 7.ESTEPLANOCONTIENEINFORMACIÓNCONFIDENCIAL YNOPODRASERUTILIZADONICOPIADOSINAUTORIZACIÓN QUEDAPROHIBIDOSUUSOPORCUALQUIERMEDIOIMPRESO OELECTRÓNICOAJENOAQUIENLOREALIZÓ. ALEXISEDUARDOBERNALRAMIREZ MATRICULA:1955851 JOSÉEDUARDOMATACHARLES 03 06 BANCODETRAZO BT NIVELSUPERIORDEBANQUETANB NIVELSUPERIORDEFIRMENSF NIVELDEPISOTERMINADONPT NIVELSUPERIORDELOSAENTREPISONSLE NIVELSUPERIORDELOSANSL NIVELSUPERIORDEPRETILNSP LP A INDICALIMITEDEPROPIEDAD INDICAEJEESTRUCTURAL INDICANIVEL G E A D ACOMETIDAELECTRICA ACOMETIDADEAGUA REGISTRODEDRENAJE ACOMETIDAGAS 1.0 2.0 3.0 4.0 1.0MURO 2.0CIELO 3.0PISO 4.0ZOCLO VENTANA PUERTA V-3 P-5 FECHA:18/042024
VENTANERÍA
PLANTA2°NIVEL
V21-DIM.3.00X1.50M ANTEPECHO:0.80M ESC.1:50
VENTANADEALUMINIOCOLOR
6.00x1.50
3ALUMINIOCUPRUMVENTANADEALUMINIOCOLORHUESO,S70EUROVENTCUPRUM,VIDRIO CLARO6mm.DISEÑO:FIJOCORREDIZOCORREDIZO
3.00x1.50
10ALUMINIOCUPRUMVENTANADEALUMINIOCOLORHUESO,S70EUROVENTCUPRUM,VIDRIO CLARO6mm.DISEÑO:FIJOCORREDIZOCORREDIZO 1.80x1.20
2ALUMINIOCUPRUMVENTANADEALUMINIOCOLORHUESO,S70EUROVENTCUPRUM,VIDRIO CLARO6mm.DISEÑO:CORREDIZOCORREDIZO 2.50x1.50
2ALUMINIOCUPRUMVENTANADEALUMINIOCOLORHUESO,S70EUROVENTCUPRUM,VIDRIO CLARO6mm.DISEÑO:CORREDIZOCORREDIZO
4.00x1.50
ALUMINIOCUPRUMVENTANADEALUMINIOCOLORHUESO,S70EUROVENTCUPRUM,VIDRIO CLARO6mm.DISEÑO:FIJOCORREDIZOCORREDIZO
V19-DIM.2.00X1.50M ANTEPECHO:0.80M ESC.1:50
V22-DIM.2.95X2.20M ANTEPECHO:0.80M ESC.1:50
V23-DIM.4.00X2.20M ANTEPECHO:0.80M ESC.1:50
IMAGEN CLAVEDIMENSIONESMATERIALMARCAANTEPECHOESPECIFICACIONES
VENTANADEALUMINIOCOLOR HUESO,S70EUROVENTCUPRUM, VIDRIOCLARO6mm.DISEÑO:FIJO CORREDIZO
P12.00x2.20ALUMINIOCUPRUMPUERTAS
CRISTALTEMPLADODE 9.5mmMARCADAVSA CONBISAGRADEPISOY JALADERASTIPO"H"DE 1mDEACERO INOXIDABLEMARCA HERRALUM. ELMARCOSERÁLA ADAPTACIÓNDELCLARO
P20.90x2.10ALUMINIO Y CRISTAL CUPRUM -
M21.00x2.20ALUMINIOCUPRUM
V20-DIM.6.00X1.50M ANTEPECHO:0.80M ESC.1:50
VENTANADEALUMINIOCOLOR HUESO,S70EUROVENTCUPRUM, VIDRIOCLARO6mm.DISEÑO:FIJOCORREDIZO
HUESO,S70EUROVENTCUPRUM, VIDRIOCLARO6mm.DISEÑO:FIJOCORREDIZO VENTANADEALUMINIOCOLOR HUESO,S70EUROVENTCUPRUM, VIDRIOCLARO6mm.DISEÑO:FIJO CORREDIZO
V24-DIM.3.00X2.20M ANTEPECHO:0.80M ESC.1:50
VENTANADEALUMINIOCOLOR HUESO,S70EUROVENTCUPRUM, VIDRIOCLARO6mm.DISEÑO:FIJO CORREDIZO
0.001.00 3.00 5.00 Comedor
NPT+8.38 27m Recepción NPT+8.38 28m Archivo NPT+8.38 17m Archivo NPT+8.38 35m2 Oficina NPT+8.38 24m Oficina NPT+8.38 25m Oficina NPT+8.38 14m Oficina NPT+8.38 28m Saladejuntas NPT+8.38 19m saladejuntas NPT+8.38 19m saladejuntas NPT+8.38 19m saladejuntas NPT+8.38 19m saladejuntas NPT+8.40 NPT+8.38 NPT+8.38 NPT+8.38 22m Oficina D.S. A.C. A.P. P.L. OF. E.LOC E.P.T. DESECHO A' A NPT+8.38 9m Oficina NPT+8.38 m Oficina B C D F G H 8.40 8.40 5.98 6.94 6.75 36.47 8.70 8.70 8.70 6.80 7.20 40.10 8.40 16.80 22.78 29.72 36.47 7.20 14.00 22.70 31.40 40.10 3 5 6 7 8 1 B C D F G H 8.70 8.70 8.70 6.80 7.20 40.10 7.20 14.00 22.70 31.40 40.10 8.40 8.40 5.98 6.94 6.75 36.47 8.40 16.80 22.78 29.72 36.47 3 5 6 7 8 1 NPT+8.38 9m Oficina NPT+8.38 m Oficina N ELEVADORES S 1011 232221201917161514 P1 P1 P1 P1 2.1 3.1 4.1 2.1 3.3 4.3 1.4 1.5 1.5 1.5 1.2 2.2 3.2 1.2 1.4 1.2 4.2 1.1 2.2 3.3 1.1 1.1 1.1 4.3 1.1 2.2 3.3 1.1 1.1 1.1 4.3 1.1 2.2 3.2 1.1 1.1 1.1 4.2 1.1 2.2 3.3 1.1 1.1 1.1 4.3 1.1 2.2 3.3 1.1 1.1 1.1 4.3 1.1 2.2 3.3 1.1 1.1 1.1 4.3 1.1 2.2 3.2 1.1 1.1 1.1 3.2 V192.001.50 ANT.0.80 V206.001.50 ANT.0.80 V213.001.50 ANT.0.80 V213.001.50 ANT.0.80 V213.001.50 ANT.0.80 V213.001.50 ANT.0.80 V213.001.50 ANT.0.80 V213.001.50 ANT.0.80 V213.001.50 ANT.0.80 V213.001.50 ANT.0.80 V213.001.50 ANT.0.80 V213.001.50 ANT.0.80 V221.801.50 ANT.0.80 V221.801.50 ANT.0.80V232.501.50 ANT.0.80V232.501.50 ANT.0.80 V206.00x1.50 ANT.0.80 V206.001.50 ANT.0.80 V244.001.50 ANT.0.80 1.5 1.5 1.5 1.5 2.1 3.3 4.3 1.5 1.5 1.5 1.5 2.1 3.3 4.3 1.4 1.4 1.4 1.4 1.5 1.5 1.5 2.1 3.3 4.3 1.4 1.4 1.4 1.4 2.1 3.3 4.3 1.5 1.5 1.5 1.5 1.2 2.2 3.2 1.2 1.2 1.2 3.2 2.2 1.43.2 4.2 1.4 1.4 1.4 2.2 1.43.2 4.2 1.4 1.4 1.4 2.2 1.23.2 4.2 1.2 1.2 1.2 2.1 3.3 4.3 1.1 1.3 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.5 1.5 1.4 2.1 3.1 4.1 1.3 1.3 1.3 1.3 1.3 1.3 P2 ESC1:150 0.80 1.50 2.00 0.070.06 0.19 0.19 0.19 0.10 0.10 0.17 F 6.00 1.50 0.80 0.070.06 0.10 0.10 0.19 0.19 0.19 0.19 0.17 1.80 1.50 0.80 0.070.06 0.10 0.10 0.19 0.19 0.19 0.17 1.50 0.80 3.00 0.070.06 0.10 0.10 0.19 0.19 0.19 0.17 2.50 1.50 0.80 0.070.06 0.10 0.10 0.19 0.19 0.19 0.17 2.00x1.50 ALUMINIOCUPRUMVENTANADEALUMINIOCOLORHUESO,S70EUROVENTCUPRUM,VIDRIO
IMAGEN CLAVEDIMENSIONESPIEZASMATERIALMARCAANTEPECHOESPECIFICACIONES
CLARO6mm.DISEÑO:CORREDIZOCORREDIZO
V19
V20 V21 V22 V23 V24 F VENTANAS 2.00 0.10 0.10 0.10 0.10 0.19 F 4.00 1.50 0.80 0.070.06 0.10 0.10 0.19 0.19 0.19 0.19 0.17
HUESO,S70EUROVENTCUPRUM, VIDRIOCLARO6mm.DISEÑO:FIJO CORREDIZO VENTANADEALUMINIOCOLOR
0.001.00 3.00 5.00
PUERTACOMERCIAL CONCRISTALDE6MM. MARCA.CUPRUM DIM.0.902.10.DISEÑO: ABATIBLE M1
NOTASGENERALES: DE: PLANO:NOMENCLATURADEARCHIVOESCALA PLANO5ACABADOS PROYECTO ESCALAGRAFICA PLANO5 1:150 NOMENCLATURA 4.-DEEXISTIRALGUNADISCREPANCIAENTREEL DISEÑOOESPECIFICACIONESQUEINDIQUEEL PLANOYLAOBRA,DEBERANOTIFICARSEALDPTO. DEPROYECTOS. MATERIALES,COLORES,ACABADOS. FISICASREALES,PROPORCIONARMUESTRASDE DECUALQUIERELEMENTOVERIFICARLASMEDIDAS 3.-ANTESDEPROCEDERALSUMINISTROYFABRICACIÓN SUCONTENIDO. 2.-ESTEPLANOESEXCLUSIVOPARALOQUEINDICA 1.-LASCOTASRIGENSOBREELDIBUJO. 5.-LASCOTASYLOSNIVELESESTANINDICANDOS ENMETROS TALLERDEPROYECTOEJECUTIVOIII CROQUISDELOCALIZACIÓN UNIVERSIDADAUTÓNOMADE NUEVOLEÓN FACULTADDEARQUITECTURA SIMBOLOGIA USOMIXTOTORREREVOLUCIÓN648 UBICACIÓN CALLE:AV.REVOLUCION MANZANA:S/N LOTE:KM207 NÚMEROOFICIAL:S/N COLONIA:TORREMOLINOS MUNICIPIO:MONTERREY ESTADO:NUEVOLEÓN ESTUDIANTES: MATRICULA:1956916 GPO:012 CATEDRÁTICO: M.A.MIGUELÁNGELTORRESGARZA ESCALANÚMERICA:1:150 6.PARAELEMENTOSESTRUCTURALES,INSTALACIONES, YLASQUEAPLIQUENPARAELPROYECTOFAVORDE REFERIRSECONELPLANOCORRESPONDIENTE. 7.ESTEPLANOCONTIENEINFORMACIÓNCONFIDENCIAL YNOPODRASERUTILIZADONICOPIADOSINAUTORIZACIÓN QUEDAPROHIBIDOSUUSOPORCUALQUIERMEDIOIMPRESO OELECTRÓNICOAJENOAQUIENLOREALIZÓ. ALEXISEDUARDOBERNALRAMIREZ MATRICULA:1955851 JOSÉEDUARDOMATACHARLES 04 06 BANCODETRAZO BT NIVELSUPERIORDEBANQUETANB NIVELSUPERIORDEFIRMENSF NIVELDEPISOTERMINADONPT NIVELSUPERIORDELOSAENTREPISONSLE NIVELSUPERIORDELOSANSL NIVELSUPERIORDEPRETILNSP LP A INDICALIMITEDEPROPIEDAD INDICAEJEESTRUCTURAL INDICANIVEL G E A D ACOMETIDAELECTRICA ACOMETIDADEAGUA REGISTRODEDRENAJE ACOMETIDAGAS 1.0 2.0 3.0 4.0 1.0MURO 2.0CIELO 3.0PISO 4.0ZOCLO VENTANA PUERTA V-3 P-5 FECHA:18/042024
MARCOPARAPUERTA COMERCIALCON CRISTALDE6MM. MARCA.CUPRUM DIM.1.002.20.DISEÑO: FIJO
PLANTA3°NIVEL
P12.00x2.20ALUMINIOCUPRUMPUERTAS
VENTANADEALUMINIOCOLOR HUESO,S70EUROVENTCUPRUM, VIDRIOCLARO6mm.DISEÑO:FIJO
IMAGEN CLAVEDIMENSIONESPIEZASMATERIALMARCAANTEPECHOESPECIFICACIONES
2.00x1.50 ALUMINIOCUPRUMVENTANADEALUMINIOCOLORHUESO,S70EUROVENTCUPRUM,VIDRIO CLARO6mm.DISEÑO:CORREDIZOCORREDIZO
3.00x1.50 V19 10ALUMINIOCUPRUMVENTANADEALUMINIOCOLORHUESO,S70EUROVENTCUPRUM,VIDRIO CLARO6mm.DISEÑO:FIJOCORREDIZOCORREDIZO
V26-DIM.6.00X1.50M ANTEPECHO:0.80M ESC.1:50 V27-DIM.3.00X1.50M ANTEPECHO:0.80M ESC.1:50 V28-DIM.2.95X2.20M ANTEPECHO:0.80M
V25-DIM.2.00X1.50M ANTEPECHO:0.80M ESC.1:50
6.00x1.50 ALUMINIOCUPRUMVENTANADEALUMINIOCOLORHUESO,S70EUROVENTCUPRUM,VIDRIO CLARO6mm.DISEÑO:FIJOCORREDIZOCORREDIZO
1.80x1.20 ALUMINIOCUPRUMVENTANADEALUMINIOCOLORHUESO,S70EUROVENTCUPRUM,VIDRIO CLARO6mm.DISEÑO:CORREDIZOCORREDIZO
2.50x1.50 ALUMINIOCUPRUMVENTANADEALUMINIOCOLORHUESO,S70EUROVENTCUPRUM,VIDRIO CLARO6mm.DISEÑO:CORREDIZOCORREDIZO
4.00x1.50 ALUMINIOCUPRUMVENTANADEALUMINIOCOLORHUESO,S70EUROVENTCUPRUM,VIDRIO CLARO6mm.DISEÑO:FIJOCORREDIZOCORREDIZO
ESC.1:50 IMAGEN CLAVEDIMENSIONESMATERIALMARCAANTEPECHOESPECIFICACIONES
HUESO,S70EUROVENTCUPRUM, VIDRIOCLARO6mm.DISEÑO:FIJOCORREDIZO
VIDRIOCLARO6mm.DISEÑO:FIJOCORREDIZO
VENTANERÍA
VENTANADEALUMINIOCOLOR HUESO,S70EUROVENTCUPRUM, VIDRIOCLARO6mm.DISEÑO:FIJO CORREDIZO
0.001.00 3.00 5.00
NPT+12.58 19m2 saladejuntas NPT+12.58 19m saladejuntas NPT+12.58 19m saladejuntas NPT+12.58 19m saladejuntas D.S. A.C. A.P. P.L. OF. E.LOC E.P.T. DESECHO Comedor NPT+12.60 27m Recepción NPT+12.60 28m Archivo NPT+12.60 17m Archivo NPT+12.58 35m Oficina NPT+12.58 24m Oficina NPT+12.58 25m Oficina NPT+12.58 Oficina NPT+12.58 14m Oficina NPT+12.60 28m Saladejuntas NPT+12.60 NPT+12.60 NPT+12.60 NPT+12.58 22m Oficina A' A N B C D F G H 8.40 8.40 5.98 6.94 6.75 36.47 8.70 8.70 8.70 6.80 7.20 40.10 8.40 16.80 22.78 29.72 36.47 7.20 14.00 22.70 31.40 40.10 3 5 6 7 8 1 B C D F G H 8.70 8.70 8.70 6.80 7.20 40.10 7.20 14.00 22.70 31.40 40.10 8.40 8.40 5.98 6.94 6.75 36.47 8.40 16.80 22.78 29.72 36.47 3 5 6 7 8 1 NPT+11.03 17m2 Archivo NPT+12.58 Oficina NPT+12.58 m Oficina NPT+12.58 m Oficina ELEVADORES S 1011 P1 P1 P1 P1 P1 V252.001.50 ANT.0.80 V266.001.50 ANT.0.80 V273.001.50 ANT.0.80 V273.001.50 ANT.0.80 V273.001.50 ANT.0.80 V273.001.50 ANT.0.80 V273.001.50 ANT.0.80 V273.001.50 ANT.0.80 V273.001.50 ANT.0.80 V273.001.50 ANT.0.80 V273.001.50 ANT.0.80 V273.001.50 ANT.0.80 V281.801.50 ANT.0.80 V281.801.50 ANT.0.80V292.501.50 ANT.0.80V292.501.50 ANT.0.80 V266.00x1.50 ANT.0.80 V266.001.50 ANT.0.80 V304.001.50 ANT.0.80 2.1 3.1 4.1 2.1 3.3 4.3 1.4 1.5 1.5 1.5 1.2 2.2 3.2 1.2 1.4 1.2 4.2 1.1 2.2 3.3 1.1 1.1 1.1 4.3 1.1 2.2 3.3 1.1 1.1 1.1 4.3 1.1 2.2 3.2 1.1 1.1 1.1 4.2 1.1 2.2 3.3 1.1 1.1 1.1 4.3 1.1 2.2 3.3 1.1 1.1 1.1 4.3 1.1 2.2 3.3 1.1 1.1 1.1 4.3 1.1 2.2 3.2 1.1 1.1 1.1 3.2 1.5 1.5 1.5 1.5 2.1 3.3 4.3 1.5 1.5 1.5 1.5 2.1 3.3 4.3 1.4 1.4 1.4 1.4 1.5 1.5 1.5 2.1 3.3 4.3 1.4 1.4 1.4 1.4 2.1 3.3 4.3 1.5 1.5 1.5 1.5 1.2 2.2 3.2 1.2 1.2 1.2 3.2 2.2 1.43.2 4.2 1.4 1.4 1.4 2.2 1.43.2 4.2 1.4 1.4 1.4 2.2 1.23.2 4.2 1.2 1.2 1.2 2.1 3.3 4.3 1.3 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.5 1.5 1.4 2.1 3.1 4.1 1.3 1.3 1.3 1.3 1.3 1.3 ESC1:150 0.80 1.50 2.00 0.070.06 0.19 0.19 0.19 0.10 0.10 0.17 F 6.00 1.50 0.80 0.070.06 0.10 0.10 0.19 0.19 0.19 0.19 0.17 1.80 1.50 0.80 0.070.06 0.10 0.10 0.19 0.19 0.19 0.17 1.50 0.80 3.00 0.070.06 0.10 0.10 0.19 0.19 0.19 0.17 2.50 1.50 0.80 0.070.06 0.10 0.10 0.19 0.19 0.19 0.17 F 4.00 1.50 0.80 0.070.06 0.10 0.10 0.19 0.19 0.19 0.19 0.17 VENTANADEALUMINIOCOLOR HUESO,S70EUROVENTCUPRUM, VIDRIOCLARO6mm.DISEÑO:FIJO CORREDIZO VENTANADEALUMINIOCOLOR HUESO,S70EUROVENTCUPRUM,
CORREDIZO VENTANADEALUMINIOCOLOR HUESO,S70EUROVENTCUPRUM, VIDRIOCLARO6mm.DISEÑO:FIJOCORREDIZO VENTANADEALUMINIOCOLOR
V20 V21 V22 V23 V24 F F VENTANAS 6.00 1.80 0.19 0.19 0.10 0.10 0.19 0.19 0.19 0.19 0.19 0.001.00 3.00 5.00
ESC.1:50 V29-DIM.4.00X2.20M ANTEPECHO:0.80M ESC.1:50 V30-DIM.3.00X2.20M ANTEPECHO:0.80M
CRISTALTEMPLADODE 9.5mmMARCADAVSA CONBISAGRADEPISO JALADERASTIPO"H"DE 1mDEACERO INOXIDABLEMARCA HERRALUM. ELMARCOSERÁLA ADAPTACIÓNDELCLARO
Y CRISTAL CUPRUMPUERTACOMERCIAL CONCRISTALDE6MM. MARCA.CUPRUM DIM.0.902.10.DISEÑO: ABATIBLE
M21.00x2.20ALUMINIOCUPRUMMARCOPARAPUERTA COMERCIALCON CRISTALDE6MM. MARCA.CUPRUM DIM.1.00X2.20.DISEÑO: FIJO NOTASGENERALES: DE: PLANO:NOMENCLATURADEARCHIVOESCALA PLANO5ACABADOS PROYECTO ESCALAGRAFICA PLANO5 1:150 NOMENCLATURA 4.-DEEXISTIRALGUNADISCREPANCIAENTREEL DISEÑOOESPECIFICACIONESQUEINDIQUEEL PLANOYLAOBRA,DEBERANOTIFICARSEALDPTO. DEPROYECTOS. MATERIALES,COLORES,ACABADOS. FISICASREALES,PROPORCIONARMUESTRASDE DECUALQUIERELEMENTOVERIFICARLASMEDIDAS 3.-ANTESDEPROCEDERALSUMINISTROYFABRICACIÓN SUCONTENIDO. 2.-ESTEPLANOESEXCLUSIVOPARALOQUEINDICA 1.-LASCOTASRIGENSOBREELDIBUJO. 5.-LASCOTASYLOSNIVELESESTANINDICANDOS ENMETROS TALLERDEPROYECTOEJECUTIVOIII CROQUISDELOCALIZACIÓN UNIVERSIDADAUTÓNOMADE NUEVOLEÓN FACULTADDEARQUITECTURA SIMBOLOGIA USOMIXTOTORREREVOLUCIÓN648 UBICACIÓN CALLE:AV.REVOLUCION MANZANA:S/N LOTE:KM207 NÚMEROOFICIAL:S/N COLONIA:TORREMOLINOS MUNICIPIO:MONTERREY ESTADO:NUEVOLEÓN ESTUDIANTES: MATRICULA:1956916 GPO:012 CATEDRÁTICO: M.A.MIGUELÁNGELTORRESGARZA ESCALANÚMERICA:1:150 6.PARAELEMENTOSESTRUCTURALES,INSTALACIONES, YLASQUEAPLIQUENPARAELPROYECTOFAVORDE REFERIRSECONELPLANOCORRESPONDIENTE. 7.ESTEPLANOCONTIENEINFORMACIÓNCONFIDENCIAL YNOPODRASERUTILIZADONICOPIADOSINAUTORIZACIÓN QUEDAPROHIBIDOSUUSOPORCUALQUIERMEDIOIMPRESO OELECTRÓNICOAJENOAQUIENLOREALIZÓ. ALEXISEDUARDOBERNALRAMIREZ MATRICULA:1955851 JOSÉEDUARDOMATACHARLES 05 06 BANCODETRAZO BT NIVELSUPERIORDEBANQUETANB NIVELSUPERIORDEFIRMENSF NIVELDEPISOTERMINADONPT NIVELSUPERIORDELOSAENTREPISONSLE NIVELSUPERIORDELOSANSL NIVELSUPERIORDEPRETILNSP LP A INDICALIMITEDEPROPIEDAD INDICAEJEESTRUCTURAL INDICANIVEL G E A D ACOMETIDAELECTRICA ACOMETIDADEAGUA REGISTRODEDRENAJE ACOMETIDAGAS 1.0 2.0 3.0 4.0 1.0MURO 2.0CIELO 3.0PISO 4.0ZOCLO VENTANA PUERTA V-3 P-5 FECHA:18/042024
P20.90x2.10ALUMINIO
M1
6.50 6.08 6.00 N NPT-3.20 NPT+0.00 NPT-2.80 NPT-3.20 14 15 16 33 34 35 36 37 38 39 40 41 44 45 46 47 48 49 50 51 52 11 12 13 10 B' B A' ELEVADORES 6 8 3 4 5 57 58 60 61 63 64 55 66 68 CISTERNA CONSUMO CISTERNA TORMENTA PEND15% NPT-2.80 NPT-2.80 NPT-2.65 17 18 19 20 21 42 43 53 54 LP LP LP 4.35 8.10 8.60 8.10 8.40 8.40 5.98 6.69 6.63 80.05 50.00 2 6 9 11 13 B C D F G H 0.25 5.72 0.25 8.46 0.12 10 12 8.46 8.58 15.21 21.90 22.15 28.13 36.53 44.93 53.03 61.63 69.73 74.3374.08 80.05 J LP A E LP LP 4.35 8.10 8.60 8.10 8.40 8.40 5.98 6.69 6.63 76.98 2 6 9 11 13 0.830.25 0.25 10.28 0.12 10 12 10.28 10.40 17.03 23.72 23.97 29.95 38.35 46.75 54.85 63.45 71.55 76.9876.1575.90 49.85 B C D F H A E 1.25 1.30 8.50 15.30 15.35 24.00 32.70 41.40 48.50 48.55 49.85 C-A C-B C-B C-B C-B C-B C-B C-B C-B 0.001.00 3.00 5.00 PLANTASOTANO ESC1:150 ELEVADORES 3.4 1.6 1.6 1.6 1.6 0.001.00 3.00 5.00 CORTELONGITUDINAL ESC1:200 NPT+0.03 151m Local3 NPT+0.03 151m Local CISTERNA CONSUMO CISTERNA TORMENTA NPT+4.18 27m Local11 NPT+4.18 27m SALONDEEVENTOS NPT+8.38 28m Saladejuntas NPT+12.58 28m Saladejuntas NPT+8.38 19m saladejuntas NPT+12.58 19m saladejuntas Cubículos Cubículos PEND6% NSP+18.00 NSL+16.80 NPT-0.15 LP LP 2 3 54 6 7 8 9 11 13 1 10 12 NPT-3.55 NPT-0.10 2.20 1.10 0.90 2.80 0.50 0.90 0.80 2.20 0.30 0.90 0.80 2.20 0.300.90 1.20 18.00 1.20 4.20 4.20 0.904.20 0.3018.003.30 3.20 NSL+19.40 P2 P2 P2 P2 P2 P2 V1413.462.20 ANT.0.00 V1413.462.20 ANT.0.00 V32.052.20 ANT.0.00 V42.152.20 ANT.0.00 P1 0.001.00 3.00 5.00 ELEVACIONFRONTAL ESC1:200 LP B C D F G H LP NSP+18.00 NSL+16.80 NPT-0.10 2.20 2.00 2.20 2.80 1.50 2.70 1.50 3.10 18.00 2.80 1.40 2.80 2.20 2.20 2.00 2.20 2.40 18.00 NSL+19.40 NSL+18.90 2.20 3.00 2.80 6.00 1.30 2.80 2.80 1.73 6.00 2.80 2.20 3.00 2.00 8.00 3.00 3.00 1.50 4.00 1.50 3.00 1.50 3.00 1.50 3.00 3.00 2.20 3.00 2.20 3.00 2.20 3.00 3.00 1.50 4.00 1.50 3.00 1.50 3.00 1.50 3.00 3.00 2.20 3.00 2.20 3.00 2.80 6.00 4.00 2.20 4.00 4.00 2.20 4.00 2.20 4.00 2.20 2.20 3.00 2.00 8.00 3.00 6.00 2.80 4.20 6.65 0.001.00 3.00 5.00 NOTASGENERALES: DE: PLANO:NOMENCLATURADEARCHIVOESCALA PLANO5-ACABADOS PROYECTO: ESCALAGRAFICA PLANO5 1:150 NOMENCLATURA 4.-DEEXISTIRALGUNADISCREPANCIAENTREEL DISEÑOOESPECIFICACIONESQUEINDIQUEEL PLANOYLAOBRA,DEBERANOTIFICARSEALDPTO. DEPROYECTOS. MATERIALES,COLORES,ACABADOS. FISICASREALES,PROPORCIONARMUESTRASDE DECUALQUIERELEMENTOVERIFICARLASMEDIDAS 3.-ANTESDEPROCEDERALSUMINISTROYFABRICACIÓN SUCONTENIDO. 2.-ESTEPLANOESEXCLUSIVOPARALOQUEINDICA 1.-LASCOTASRIGENSOBREELDIBUJO. 5.-LASCOTASYLOSNIVELESESTANINDICANDOS ENMETROS TALLERDEPROYECTOEJECUTIVOIII CROQUISDELOCALIZACIÓN UNIVERSIDADAUTÓNOMADE NUEVOLEÓN FACULTADDEARQUITECTURA SIMBOLOGIA USOMIXTOTORREREVOLUCIÓN648 UBICACIÓN CALLE:AV.REVOLUCION MANZANA:S/N LOTE:KM207 NÚMEROOFICIAL:S/N COLONIA:TORREMOLINOS MUNICIPIO:MONTERREY ESTADO:NUEVOLEÓN ESTUDIANTES: MATRICULA:1956916 GPO:012 CATEDRÁTICO: M.A.MIGUELÁNGELTORRESGARZA ESCALANÚMERICA:1:150 6.PARAELEMENTOSESTRUCTURALES,INSTALACIONES, YLASQUEAPLIQUENPARAELPROYECTOFAVORDE REFERIRSECONELPLANOCORRESPONDIENTE. 7.ESTEPLANOCONTIENEINFORMACIÓNCONFIDENCIAL YNOPODRASERUTILIZADONICOPIADOSINAUTORIZACIÓN QUEDAPROHIBIDOSUUSOPORCUALQUIERMEDIOIMPRESO OELECTRÓNICOAJENOAQUIENLOREALIZÓ. ALEXISEDUARDOBERNALRAMIREZ MATRICULA:1955851 JOSÉEDUARDOMATACHARLES 06 06 BANCODETRAZO BT NIVELSUPERIORDEBANQUETANB NIVELSUPERIORDEFIRMENSF NIVELDEPISOTERMINADONPT NIVELSUPERIORDELOSAENTREPISONSLE NIVELSUPERIORDELOSANSL NIVELSUPERIORDEPRETILNSP LP A INDICALIMITEDEPROPIEDAD INDICAEJEESTRUCTURAL INDICANIVEL G E A D ACOMETIDAELECTRICA ACOMETIDADEAGUA REGISTRODEDRENAJE ACOMETIDAGAS 1.0 2.0 3.0 4.0 1.0MURO 2.0CIELO 3.0PISO 4.0ZOCLO VENTANA PUERTA V-3 P-5 FECHA:18/042024
CORTE 6.50 6.08 6.00 N NPT-3.20 NPT+0.00 NPT-2.80 NPT-3.20 14 15 16 33 34 35 36 37 38 39 40 41 44 45 46 47 48 49 50 51 52 11 12 13 10 9 27 22 23 24 ELEVADORES 6 7 8 3 4 5 57 58 59 60 61 62 63 64 65 55 56 66 67 68 69 1 2 CISTERNA CONSUMO COMERCIAL PEND15% NPT-2.80 NPT-2.80 NPT-2.65 17 18 19 28 29 30 20 21 31 32 42 43 53 54 6.50 6.00 3.30 LP LP LP 4.35 8.10 8.60 8.10 8.40 8.40 5.98 6.69 6.63 80.05 50.00 2 3 11 13 B C D F G H 5.720.25 0.25 8.46 0.12 10 12 8.46 15.218.58 28.1322.1521.90 36.53 44.93 53.03 61.63 69.73 80.0574.3374.08 J LP A E LP LP 4.35 8.10 8.60 8.10 8.40 8.40 5.98 6.69 6.63 76.98 2 3 11 13 0.830.25 0.25 10.28 0.12 10 12 10.28 10.40 17.03 29.9523.9723.72 38.35 46.75 54.85 63.45 71.55 76.9876.1575.90 LP 7.10 8.70 8.70 8.70 6.80 7.20 B C D F G H J 0.05 1.30 0.05 1.25 LP A E 1.25 1.30 8.50 15.30 15.35 24.00 32.70 41.40 48.50 48.55 49.85 ENTRADA SALIDA 0.00 PLANTASOTANO ESC1:200 22201714 2.00 2.00 CISTERNA CONSUMO OFICINAS AFAF AFAFAFAF AFAFAFAF AFAFAFAF AF AFAFAFAF AFAFAFAF AFAFAFAFAF AFAFAFAFAF AFAF A.F. TABLADEMATERIALESSANITARIOS IMAGENSIMBOLOGÍADESCRIPCIÓN TUBERÍAPARA DRENAJEMATERIAL: PVCDIÁMETRO:8", 4",2" CODODE45° MATERIAL:PVC DIÁMETRO:4"2" YEE MATERIAL:PVC DIÁMETRO:4"2" YEECONREDUCCIÓN MATERIAL:PVC DIÁMETRO:4"2" 4"a8" REDUCCIÓN MATERIAL:PVC DIÁMETRO:4"2" REGISTROSANITARIO DE60X80CMS CONSTRUIDOCON MURODEBLOCKDE 10X40X20CMS TEEDE4"MATERIAL: PVCDIÁMETRO:4"Y 4" COLADERASALIDA MATERIAL:PVC DIÁMETRO:2" TABLADEAPARATOSSANITARIOSEHIDRÁULICOS SANITARIOMILANDEUNAPIEZA. MATERIAL:CERÁMICAVITRIFICADA. COLOR:WHITEPEAR,CONDESCARGADE 3Y4.8LTS.75X48CM,CONALTURAA TAZAMAYORA39CM.MARCA: INTERCERAMIC LAVABOVENUSEMPOTRABLECIRCULAR SOBRECUBIERTARECTANGULAR MATERIAL:CERÁMICAVITRIFICADA, ACABADOSUAVEBRILLANTEDECOLOR BLANCO.48.9CM MONOMANDOECOLÓGICOCORTOPARA LAVABO.TIPODELLAVE:MONOMANDO BAJAPARALAVABO.MATERIAL:ACERO INOXIDABLE.18X14XCM.ACABADO NEGROMATE.MARCAURREA. R TUBODECOBRE 5CMDEDIAMETRO VENTILACIÓNDECISTERNA LOSADECISTERNA 0.20 niveldeagua deredmunicipal odeserviciosanexos alaminiestaciónde servicios 2.70 0.15 Tapaderegistro de90x90cm cámaradeaire 0.15 2.20 niveldeagua deredmunicipal odeserviciosanexos alaminiestaciónde servicios CORTE B-B' 2.70 0.15 Tapaderegistro

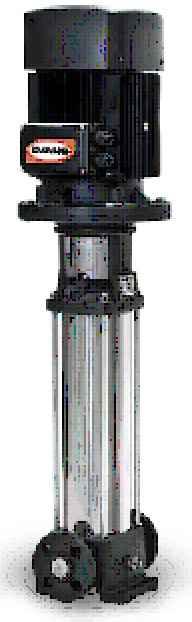

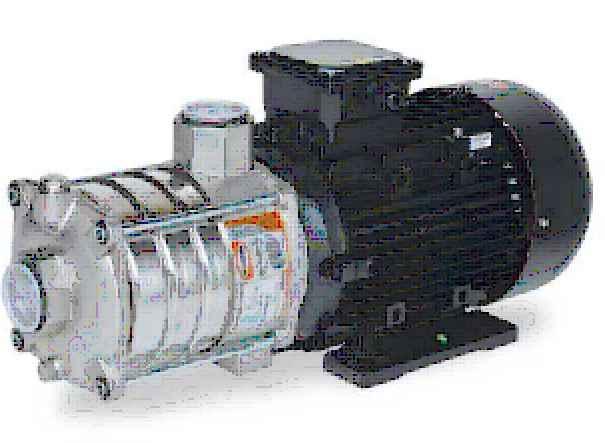

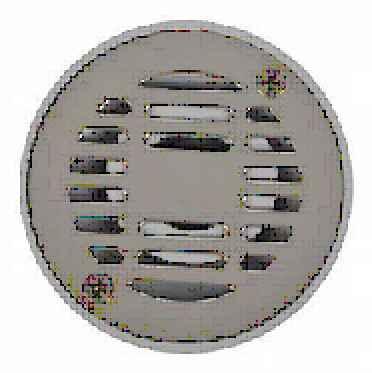

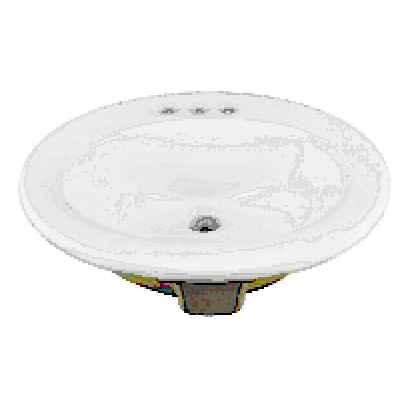

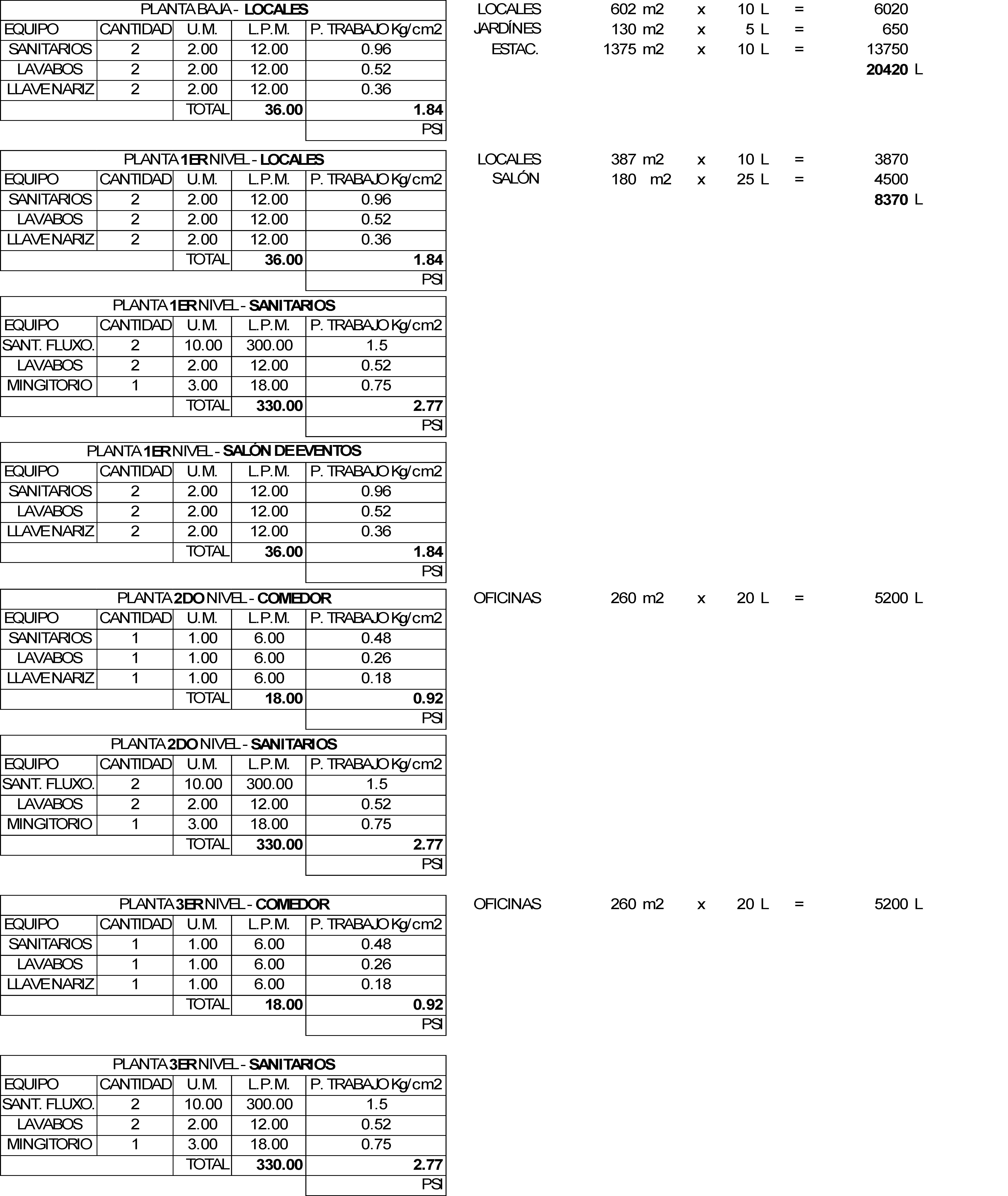

cámaradeaire 0.15 2.20 Bombaaceroinoxidable60GPM5Hp Descripción:Bombamultietapastrifásica 60GPMconmotorHpdescargade1.5". Modelo:SSXH60ME0500 Característicaespecial:Eficientey Silenciosa Descripcióncomercial:Bombaacero inoxidable60GPM5Hp Marca:EVANS VerticalMultietapas25hp Descripción:MotobombaVerticalde25hp conpasos.220/440V. Modelo:SSXV140ME2500 Característicaespecial:Impulsores difusoresenaceroinoxidable. Descripcióncomercial:VerticalMultietapas 25hp Marca:EVANS MURODE BLOCK DE1040X 20CMS. CPVCDE4"Ø MEDIACAÑA NPT-0.17 NPT+0.50 PEND2% PLANTILLACONCRETOF'C: 100KG/CM2CONMEMBRANA PLASTICA DRENAJE4" MURODEBLOCK1040X20CMS. MORTEROCEMENTO-ARENA ESPESORDECM TAPADECONCRETO ARMADOF'C150KG/CM2 ARGOLLAMETALICADE1/4" DETALLEREGISTROSANITARIO ESC1:25 ESC1:25 CORTE-CISTERNAOFICINA ESC1:25 CORTE-LOCALESCOMERCIALES ESC1:25 0.001.003.005.00 NOTASGENERALES: DE:PLANO:ESCALANOMENCLATURADEARCHIVO PROYECTO: ESCALAGRAFICA PLANO61:200 NOMENCLATURA 4.-DEEXISTIRALGUNADISCREPANCIAENTREEL DISEÑOOESPECIFICACIONESQUEINDIQUEEL PLANOYLAOBRA,DEBERANOTIFICARSEALDPTO. DEPROYECTOS. MATERIALES,COLORES,ACABADOS. FISICASREALES,PROPORCIONARMUESTRASDE DECUALQUIERELEMENTOVERIFICARLASMEDIDAS 3.-ANTESDEPROCEDERALSUMINISTROYFABRICACIÓN SUCONTENIDO. 2.-ESTEPLANOESEXCLUSIVOPARALOQUEINDICA 1.-LASCOTASRIGENSOBREELDIBUJO. 5.-LASCOTASYLOSNIVELESESTANINDICANDOS ENMETROS BANCODETRAZOBT TALLERDEPROYECTOEJECUTIVOIII CROQUISDELOCALIZACIÓN UNIVERSIDADAUTÓNOMADE NUEVOLEÓN FACULTADDEARQUITECTURA SIMBOLOGIA LP A INDICALIMITEDEPROPIEDAD INDICAEJEESTRUCTURAL USOMIXTOTORREREVOLUCIÓN648 UBICACIÓN CALLE:AV.REVOLUCION MANZANA:S/N LOTE:KM207 NÚMEROOFICIAL:S/N COLONIA:TORREMOLINOS MUNICIPIO:MONTERREY ESTADO:NUEVOLEÓN ESTUDIANTES: MATRICULA:1956916 GPO:012 CATEDRÁTICO: M.A.MIGUELÁNGELTORRESGARZA ESCALANÚMERICA:1:200 6.PARAELEMENTOSESTRUCTURALES,INSTALACIONES, YLASQUEAPLIQUENPARAELPROYECTOFAVORDE REFERIRSECONELPLANOCORRESPONDIENTE. 7.ESTEPLANOCONTIENEINFORMACIÓNCONFIDENCIAL YNOPODRASERUTILIZADONICOPIADOSINAUTORIZACIÓN QUEDAPROHIBIDOSUUSOPORCUALQUIERMEDIOIMPRESO OELECTRÓNICOAJENOAQUIENLOREALIZÓ. NIVELSUPERIORDEBANQUETANB NIVELSUPERIORDEFIRMENSF NIVELDEPISOTERMINADONPT NIVELSUPERIORDELOSAENTREPISONSLE NIVELSUPERIORDELOSANSL NIVELDECADENADECERRAMIENTONDCC INDICANIVEL ALEXISEDUARDOBERNALRAMIREZ MATRICULA:1955851 JOSÉEDUARDOMATACHARLES 0103 G E A D ACOMETIDAELECTRICA ACOMETIDADEAGUA REGISTRODEDRENAJE ACOMETIDAGAS NIVELDEDESPLANTEDEMUROSNDDM NIVELSUPERIORDEPRETILNSP NIVELSUPERIORDEPRETILNSP NIVELSUPERIORDEPRETILNSP PLANO6INSTALACIONES HIDROSANITARIASYGAS FECHA:23/05/2024
de90x90cm
N 1.003.005.00 0.001.003.005.00 Comedor NPT-0.15 ACCESO ACCESO 75 73 72 71 70 78 79 80 81 82 83 84 88 91 92 93 94 86 90 CONTENEDOR B' B A' A AV. REVOLUCIÓN 74 85 PLANTABAJA ESC1:200 PLANTA2°NIVEL ESC1:200 PLAZOLETA ACCESOSOTANO ELEVADORES ÁREADECARGAY DESCARGA 95 96 97 98 99 100 D.S. A.C. A.P. OF. LOC E.P.T. 101 102 103 104 76 77 NPT0.05 NPT0.03 151m Local1 NPT0.10 NPT-0.15 NPT-0.15 1.003.005.00 PLANTA1°NIVEL ESC1:200 PEND15% NPT+0.03 151m Local NPT0.03 151m Local3 NPT0.03 151m Local4 NPT+0.03 151m Local NPT+0.28 151m Caseta NPT+4.18 92m Local6 NPT+4.20 NPT+4.18 27m Local NPT+4.18 27m Local NPT+4.18 27m Local NPT+4.18 27m Local10 NPT+4.18 27m Local11 NPT+4.18 27m Local11 NPT+4.18 80m Local13 NPT+4.18 179m SALONDEEVENTOS NPT+4.18 27m TERRAZA NPT+8.38 27m Recepción NPT+8.38 28m Archivo NPT+8.38 17m Archivo NPT+8.38 35m Oficina NPT+8.38 24m Oficina NPT+8.38 25m Oficina NPT+8.38 14m Oficina NPT+8.38 28m Saladejuntas NPT+8.38 19 saladejuntas NPT+8.38 19 saladejuntas NPT+8.38 19 saladejuntas NPT+8.38 19 saladejuntas NPT+8.40 NPT+8.38 NPT+8.38 NPT+8.38 22m Oficina A.C. A.P. E.OF. LOC NPT+4.18 27m Local14 NPT+4.18 27m Local15 A.C. P.L. E.LOC E.P.T. 0.001.003.005.00 PLANTA3°NIVEL ESC1:200 NPT+12.58 19m saladejuntas NPT+12.58 19m saladejuntas NPT+12.58 19m saladejuntas NPT+12.58 19m saladejuntas A.P. OF. E.LOC E.P.T. DESECHO Comedor NPT+12.60 27m Recepción NPT+12.60 28m Archivo NPT+12.60 17m Archivo NPT+12.58 35m Oficina NPT+12.58 24 Oficina NPT+12.58 25m Oficina NPT+12.58 14m Oficina NPT+12.60 28m Saladejuntas NPT+12.60 NPT+12.60 NPT+12.60 NPT+12.58 22m Oficina A' A A' A A' N NPT+8.38 m Oficina NPT+8.38 m Oficina LP LP LP 4.35 8.10 8.60 8.10 8.40 8.40 5.98 6.69 6.63 80.05 2 3 5 11 13 B C D F G H 0.255.72 0.25 8.46 0.12 10 12 8.46 8.5815.21 21.9028.1322.15 36.53 44.93 53.03 61.63 69.73 74.3374.0880.05 J LP A E LP LP 4.35 8.10 8.60 8.10 8.40 8.40 5.98 6.69 6.63 76.98 2 3 5 11 13 0.830.25 0.25 10.28 0.12 10 12 10.28 10.40 17.03 23.7223.9729.95 38.35 46.75 54.85 63.45 71.55 76.9876.1575.90 LP 7.10 8.70 8.70 8.70 6.80 7.20 B C D F G H J 0.05 1.30 0.05 1.25 LP A E 1.25 1.30 8.50 15.30 15.35 24.00 32.70 41.40 48.50 48.55 49.85 NNT-0.50 NNT-1.00 NNT-1.50 NNT-1.50 NNT-0.50 NNT-1.00 B C D F G H 8.40 8.40 5.98 6.94 6.75 36.47 8.70 8.70 8.70 6.80 7.20 8.40 16.80 22.78 29.72 36.47 40.10 6 7 8 B C D F G H 8.70 8.70 8.70 6.80 7.20 40.10 7.20 14.00 22.70 31.40 40.10 8.40 8.40 5.98 6.94 6.75 36.47 8.40 16.80 22.78 29.72 36.47 6 7 8 B C D F G H 8.40 8.40 5.98 6.94 6.75 36.47 40.10 8.40 16.80 22.78 29.72 36.47 7.20 14.00 22.70 31.40 40.10 1 B C D F G H 40.10 7.20 14.00 22.70 31.40 40.10 8.40 8.40 5.98 6.94 6.75 36.47 8.40 16.80 22.78 29.72 36.47 1 B C F G H 8.40 8.40 5.98 6.94 6.75 36.47 8.70 8.70 8.70 6.80 7.20 40.10 8.40 16.80 22.78 29.72 36.47 7.20 14.00 22.70 31.40 3 5 6 8 1 B C G H 8.70 8.70 8.70 6.80 7.20 8.40 8.40 5.98 6.94 6.75 36.47 8.40 16.80 22.78 29.72 36.47 3 5 6 8 1 NPT-0.10 NPT-0.10 NPT-0.10 PEND6% PEND6% NPT0.05 NJ-0.20 NJ0.10 NJ0.10 NPT+8.38 m Oficina NPT+8.38 m Oficina NPT+12.58 m Oficina NB+0.00 N MiniLocal 12m MiniLocal 12m 123456789101112 ELEVADORES S 123456789101112 NPT+4.18 21m COCINA ELEVADORES 131415161718192021222324 ELEVADORES 36L.P.M 36L.P.M 36L.P.M 36L.P.M 36L.P.M 36L.P.M 36L.P.M 36L.P.M 36L.P.M 36L.P.M 36L.P.M 36L.P.M 36L.P.M 36L.P.M 36L.P.M 18L.P.M 18L.P.M 300L.P.M 36L.P.M 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1" 1/2" AFAFAF AF 300L.P.M 1" 1/2" AF AF AFAFAFAF AFAF G E A D Ø8" 8" Ø8" 1/2" 1" 1/2" 1/2" DS DSØ DSØ DS2" DESECHO AF AF 1/2" 1" 1/2" 1/2" DS2" DS4" BAJA DS8" Ø AF 2" AF AF AFAFAFAF AFAFAFAF AFAFAFAF 1/2" AFAF AFAFAFAFAF AFAFAFAF AFAFAF AFAFAF 1/2" AF AFAFAFAF AFAFAFAFAF AFAFAFAF AFAFAF AFAFAFAF AFAFAFAFAF AFAF DS E.OF. DESECHO 300L.P.M 1" 1/2" 1/2" AFAFAFAFAF AFAFAF AFAFAFAFAF AFAFAFAFAF AF AF 300L.P.M 1" 1" 1/2" 4" 2" 2" 2" 2" 2" 2" 2" 4" 4" 2" 4" 2" 4" 2" AFAF AFAFAFAF AFAFAFAF BAJA DS8"4" 0.001.003.005.00 PROYECTO: NOMENCLATURA BANCODETRAZOBT CROQUISDELOCALIZACIÓN UNIVERSIDADAUTÓNOMADE NUEVOLEÓN FACULTADDEARQUITECTURA SIMBOLOGIA LP A INDICALIMITEDEPROPIEDAD INDICAEJEESTRUCTURAL USOMIXTOTORREREVOLUCIÓN648 UBICACIÓN: CALLE:AV.REVOLUCION MANZANA:S/N LOTE:KM207 NÚMEROOFICIAL:S/N COLONIA:TORREMOLINOS MUNICIPIO:MONTERREY ESTADO:NUEVOLEÓN NIVELSUPERIORDEBANQUETANB NIVELSUPERIORDEFIRMENSF NIVELDEPISOTERMINADONPT NIVELSUPERIORDELOSAENTREPISONSLE NIVELSUPERIORDELOSANSL NIVELDECADENADECERRAMIENTONDCC INDICANIVEL G E A D ACOMETIDAELECTRICA ACOMETIDADEAGUA REGISTRODEDRENAJE ACOMETIDAGAS NIVELDEDESPLANTEDEMUROSNDDM NIVELSUPERIORDEPRETILNSP NIVELSUPERIORDEPRETILNSP NIVELSUPERIORDEPRETILNSP DET.BAÑOS ESC1:50 NOTASGENERALES: DE:PLANO:ESCALANOMENCLATURADEARCHIVO ESCALAGRAFICA PLANO61:200 4.-DEEXISTIRALGUNADISCREPANCIAENTREEL DISEÑOOESPECIFICACIONESQUEINDIQUEEL PLANOYLAOBRA,DEBERANOTIFICARSEALDPTO. DEPROYECTOS. MATERIALES,COLORES,ACABADOS. FISICASREALES,PROPORCIONARMUESTRASDE DECUALQUIERELEMENTOVERIFICARLASMEDIDAS 3.-ANTESDEPROCEDERALSUMINISTROYFABRICACIÓN SUCONTENIDO. 2.-ESTEPLANOESEXCLUSIVOPARALOQUEINDICA 1.-LASCOTASRIGENSOBREELDIBUJO. 5.-LASCOTASYLOSNIVELESESTANINDICANDOS ENMETROS TALLERDEPROYECTOEJECUTIVOIII ESTUDIANTES: MATRICULA:1956916 GPO:012 CATEDRÁTICO: M.A.MIGUELÁNGELTORRESGARZA ESCALANÚMERICA:1:200 6.PARAELEMENTOSESTRUCTURALES,INSTALACIONES, YLASQUEAPLIQUENPARAELPROYECTOFAVORDE REFERIRSECONELPLANOCORRESPONDIENTE. 7.ESTEPLANOCONTIENEINFORMACIÓNCONFIDENCIAL YNOPODRASERUTILIZADONICOPIADOSINAUTORIZACIÓN QUEDAPROHIBIDOSUUSOPORCUALQUIERMEDIOIMPRESO OELECTRÓNICOAJENOAQUIENLOREALIZÓ. ALEXISEDUARDOBERNALRAMIREZ MATRICULA:1955851 JOSÉEDUARDOMATACHARLES 02 03 PLANO6-INSTALACIONES HIDROSANITARIASYGAS FECHA:23/05/2024

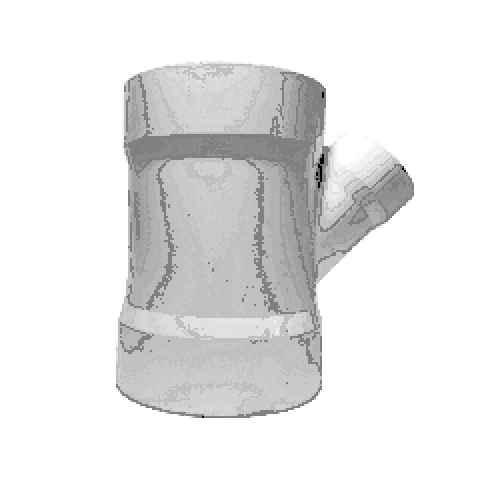

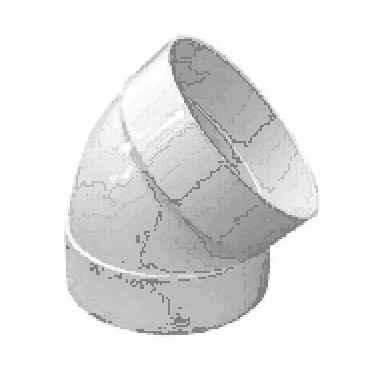

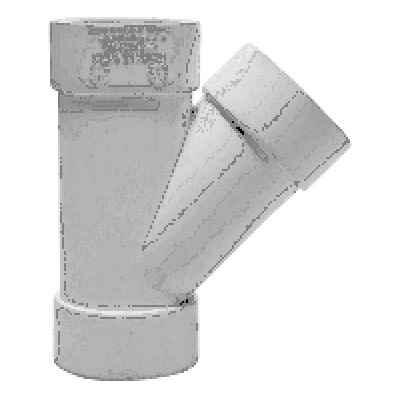

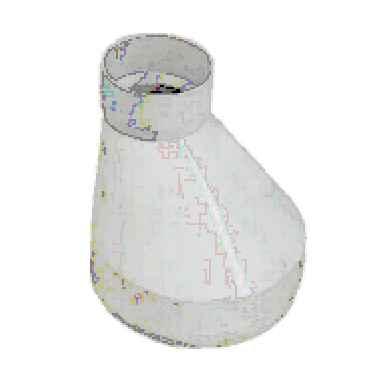

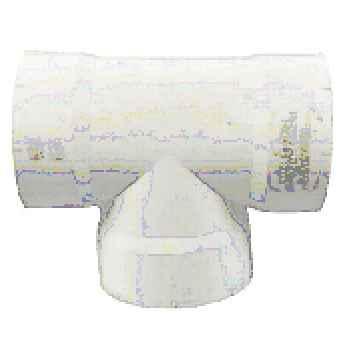

SDA SANITARIA 2" VENTILA 2" VENTILA 2" SDA SANITARIA 2" SDA SANITARIA 2" SDA SANITARIA 2" SDA SANITARIA 2" SDA SANITARIA 2" SDA SANITARIA 2" SDA SANITARIA 2" SDA SANITARIA 2" Ø 8" BOMBA HIDRONEUMATICA BOMBA HIDRONEUMATICA CISTERNA LOCALES COM. CISTERNA OFICINAS SDA SANITARIA 2" SDA SANITARIA 2" SDA SANITARIA 2" SDA SANITARIA 2" CODO 90 CODO 90 CODO 90 CODO 90 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" SDA SANITARIA 2" Ø 4" Ø 8" Ø 8" Ø 8" Ø 8" Ø 6" Ø 6" Ø 6" Ø 2" Ø 2" Ø 2" Ø 2" Ø 2" Ø 2" Ø 2" Ø 2" Ø 2" Ø 2" Ø 2" Ø 2" REGISTRO DE DRENAJE TOMA DE AGUA 1/2" TAPON DE REGISTRO TAPON DE REGISTRO TAPON DE REGISTRO YEE YEE YEE YEE YEE YEE YEE YEE Ø 1 1/2" Ø 1 1/2" SDA MINGITORIO 2" SDA MINGITORIO 2" SDA MINGITORIO 2" TEE TEE TEE REGISTRO SANITARIO 4.20Nivel 2 1000 419 356 VENTILA 2" CODO 90 1/2" Ø 4" Ø 4" YEE SANITARIO FLUXOMETRO 4.20Nivel 2 874 610 CODO 90 1/2" 1/2" CODO 90 2" LAVABO SANITARIO D MA V DDA T N VERITATIS ALERE FLAMMAM NV S Q L DE U TAD A U N F C AR NV ENO E O L UITEC A U NOTAS GENERALES: DE: PLANO: NOMENCLATURA DE ARCHIVO ESCALA PROYECTO : ESCALA GRAFICA PLANO 1 1:200 NOMENCLATURA 4.-DE EXISTIR ALGUNA DISCREPANCIA ENTRE EL DISEÑO O ESPECIFICACIONES QUE INDIQUE EL PLANO Y LA OBRA, DEBERA NOTIFICARSE AL DPTO. DE PROYECTOS. MATERIALES, COLORES, ACABADOS. FISICAS REALES, PROPORCIONAR MUESTRAS DE DE CUALQUIER ELEMENTO VERIFICAR LAS MEDIDAS 3.-ANTES DE PROCEDER AL SUMINISTRO Y FABRICACIÓN SU CONTENIDO. 2.-ESTE PLANO ES EXCLUSIVO PARA LO QUE INDICA 1.-LAS COTAS RIGEN SOBRE EL DIBUJO. 5.-LAS COTAS Y LOS NIVELES ESTAN INDICANDOS EN METROS BANCO DE TRAZO BT TALLER DE PROYECTO EJECUTIVO III CROQUIS DE LOCALIZACIÓN UNIVERSIDAD AUTÓNOMA DE NUEVO LEÓN FACULTAD DE ARQUITECTURA SIMBOLOGIA LP A INDICA LIMITE DE PROPIEDAD INDICA EJE ESTRUCTURAL USO MIXTO TORRE REVOLUCIÓN 648 UBICACIÓN CALLE: AV. REVOLUCION MANZANA: S/N LOTE: KM 207 NÚMERO OFICIAL: S/N COLONIA: TORREMOLINOS MUNICIPIO: MONTERREY ESTADO: NUEVO LEÓN ESTUDIANTES: MATRICULA: 1956916 GPO: 012 CATEDRÁTICO: M.A. MIGUEL ÁNGEL TORRES GARZA ESCALA NÚMERICA: 1:200 6.PARA ELEMENTOS ESTRUCTURALES, INSTALACIONES, Y LAS QUE APLIQUEN PARA EL PROYECTO FAVOR DE REFERIRSE CON EL PLANO CORRESPONDIENTE. 7.ESTE PLANO CONTIENE INFORMACIÓN CONFIDENCIAL Y NO PODRA SER UTILIZADO NI COPIADO SIN AUTORIZACIÓN QUEDA PROHIBIDO SU USO POR CUALQUIER MEDIO IMPRESO O ELECTRÓNICO AJENO A QUIEN LO REALIZÓ. NIVEL SUPERIOR DE BANQUETA NB NIVEL SUPERIOR DE FIRME NSF NIVEL DE PISO TERMINADO NPT NIVEL SUPERIOR DE LOSA ENTREPISO NSLE NIVEL SUPERIOR DE LOSA NSL NIVEL DE CADENA DE CERRAMIENTO NDCC INDICA NIVEL ALEXIS EDUARDO BERNAL RAMIREZ MATRICULA: 1955851 JOSÉ EDUARDO MATA CHARLES 03 03 ACOMETIDA ELECTRICA ACOMETIDA DE AGUA REGISTRO DE DRENAJE ACOMETIDA GAS NIVEL DE DESPLANTE DE MUROS NDDM NIVEL SUPERIOR DE PRETIL NSP NIVEL SUPERIOR DE PRETIL NSP NIVEL SUPERIOR DE PRETIL NSP PLANO 6 - INSTALACIONES HIDROSANITARIAS Y GAS G E A D DETALLE ISOMETRICO 1 1 : 10 DETALLE SANITARIO 2 1 : 10 DETALLE LAVABO 3 FECHA: 23/052024

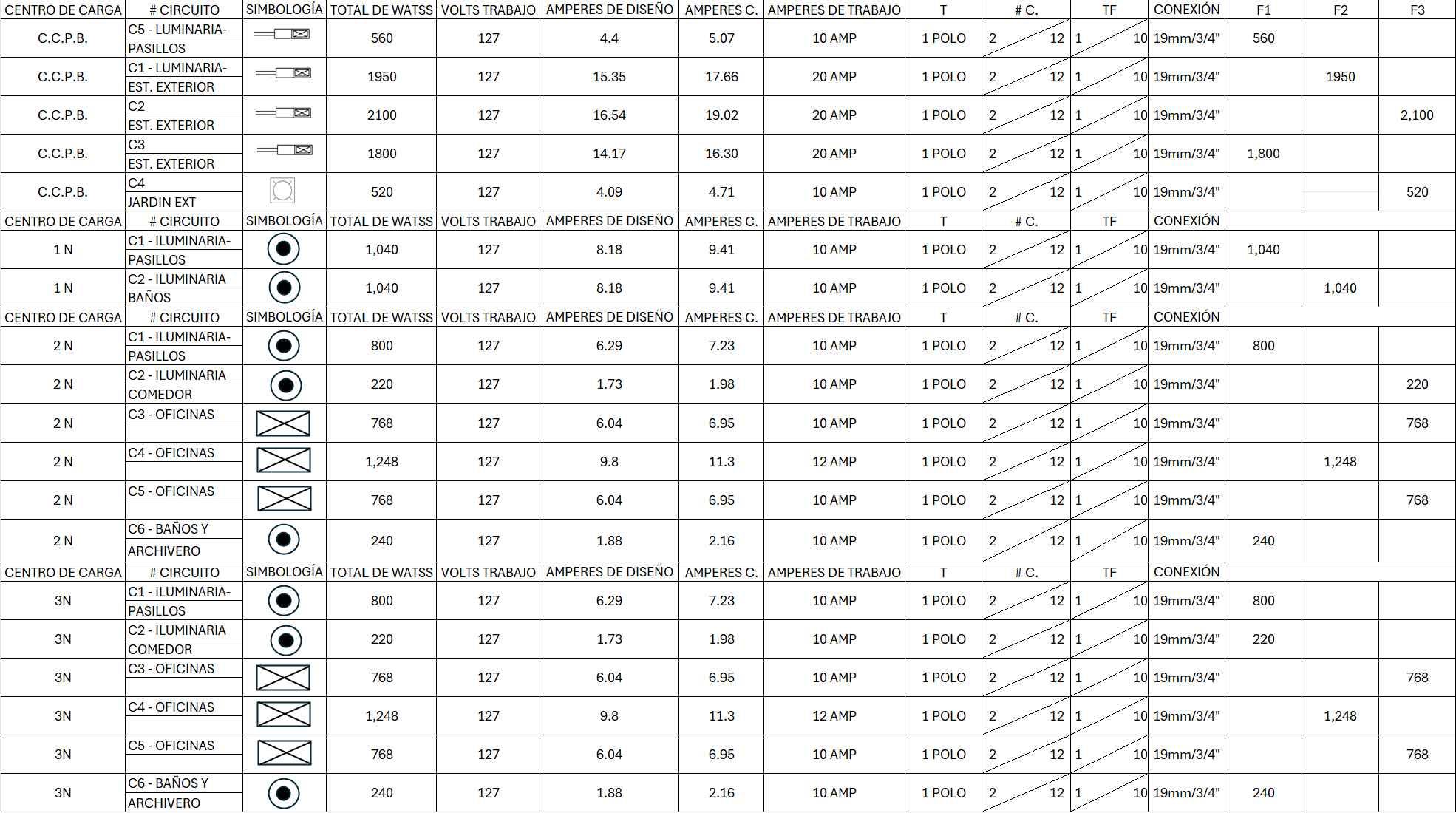

DIAGRAMAUNIFILAR
6.08 6.00 N 0.001.00 3.00 5.00 NPT+0.00 14 15 16 33 34 35 36 37 38 39 40 41 45 46 48 49 50 51 52 11 12 13 10 9 B' PLANTASOTANO ESC1:200 25 26 27 22 23 24 6 7 8 3 4 57 58 59 60 61 62 63 64 65 55 56 66 67 68 69 2 CISTERNA CONSUMO CISTERNA TORMENTA PEND15% NPT-3.55 17 18 19 28 29 30 20 21 31 32 42 43 53 54 6.50 6.00 LP LP LP 4.35 8.10 8.60 8.10 8.40 8.40 5.98 6.69 6.63 80.05 6 7 8 11 13 B C D F G H 1 0.25 5.72 0.25 8.46 0.12 10 12 8.46 8.58 15.21 21.90 22.15 28.13 36.53 44.93 53.03 61.63 69.73 74.0874.33 80.05 J LP A E LP LP 4.35 8.10 8.60 8.10 8.40 8.40 5.98 6.69 6.63 76.98 6 7 8 11 13 1 0.830.25 0.25 10.28 0.12 10 12 10.28 10.40 17.03 23.72 23.97 29.95 38.35 46.75 54.85 63.45 71.55 76.9876.1575.90 7.10 8.70 8.70 8.70 6.80 7.20 B C F G J 0.05 1.30 0.05 1.25 A1.25 1.30 8.50 15.30 15.35 24.00 32.70 41.40 48.50 48.55 49.85 NPT-3.55 NPT-3.55 NPT-3.55 NPT-3.55 NPT-3.55 NPT-3.55 NPT-3.55 BT+0.00 ELEVADORES 12 N NPT-0.15 75 73 72 71 70 78 79 80 81 82 83 84 87 88 91 92 93 94 86 90 CONTENEDOR DEDESECHOS AV. REVOLUCIÓN 74 85 PLANTABAJA ESC1:200 PLAZOLETA SOTANO ÁREADECARGA DESCARGA 95 96 97 98 99 100 D.S. A.C. P.L. GAS 101 102 103 104 76 77 DESECHO NPT0.05 NPT+0.03 151 Local NPT0.10 NPT-0.15 NPT-0.15 PEND15% NPT+0.03 151 Local NPT0.03 120m Local NPT0.03 87m Local4 NPT0.03 93m Local5 NPT+0.28 151m Caseta LP LP LP 4.35 8.10 8.60 8.10 8.40 8.40 5.98 6.69 6.63 80.05 7.10 8.70 8.70 8.70 6.80 7.20 2 7 11 13 B C D F G H 1 0.25 5.72 0.25 8.46 0.12 10 12 8.46 8.58 15.21 21.90 22.15 28.13 36.53 44.93 53.03 61.63 69.73 74.0874.33 80.05 J 0.05 1.45 0.05 1.25 LP A E 1.25 1.30 8.50 15.30 15.35 24.00 32.70 41.40 48.50 48.55 50.00 LP LP 4.35 8.10 8.60 8.10 8.40 8.40 5.98 6.69 6.63 76.98 2 7 11 13 1 0.830.25 0.25 10.28 0.12 10 12 10.28 10.40 17.03 23.72 23.97 29.95 38.35 46.75 54.85 63.45 71.55 76.9876.1575.90 49.85 B C D F G H J A E NNT-0.50 NNT-1.00 NNT-1.50 NNT-1.50 NNT-0.50 NNT-1.00 NPT-0.10 NPT-0.10 NPT-0.10 PEND6% NPT0.05 NJ0.20 NJ0.10 NJ0.10 NB+0.00 2221191714 TABLADEAPARATOSELÉCTRICOS IMAGEN SIMBOLOGÍA DESCRIPCIÓN LÁMPARALEDVANCE DAMPPROOFLED 36W4.000KMEDIDAS 120x8cms LUMINARIA EMPOTRADAEN MURO SALIDALUMINARIADE PISO SPOT CONTACTOSENCILLO PosteCurvoCónico Circular,consecciónde brazolátigo,Acabado RojoÓxido,Medidas 3m-9m,Opcional Galvanizadopor InmersiónCaliente CAJAGALVANIZADA OCTAGONALDE4 PULGADAS CONTACTODOBLE C-1 13luminariasx 150watts=560watts/127volts=17.66 CC C-1 52luminarias 20watts =1,040watts/127volts=8.18 CC CC C-1 C-2 C-3 C-4 C-5 C-6 40luminariasx 20watts=800watts127volts=6.29 11luminariasx 20watts=220watts127volts=1.73 16luminariasx 48watts=768watts127volts=6.04 26luminariasx 48watts=1,248watts/127volts=9.82 16luminariasx 48watts=768watts127volts=6.04 12luminariasx 20watts=240watts/127volts=1.88 CC C-2 8luminarias x 20watts =160watts/127volts=1.25 CC ACOMETIDA CC M MEDIDOR C-1 x =1440watts127volts=11.33 13contactos(2) 13contactos(2) 25contactos(2) 14contactos(2) 2contactos(2) x 150watts=1,950watts/127volts=6.29 x =1,950watts/127volts=15.35 x =3,750watts/127volts=29.52 x =2,100watts/127volts=16.53 x =300watts127volts=2.36 150watts 150watts 150watts 150watts 16luminarias 90watts C-2 x =1980watts127volts=15.59 22luminarias 90watts C-3 x =1080watts127volts=8.50 12luminarias 90watts C-4 x =1530watts127volts=12.04 17luminarias 90watts C-1 C-2 C-3 C-4 E E C-2 14luminariasx 150watts=560watts/127volts=19.02 C-3 12luminariasx 150watts=560watts/127volts=16.30 C-4 26luminariasx 20watts=560watts/127volts=4.71 C-1 C-2 C-2 C-1 C-1 C-3 C-3 C-3 C-4 C-4 C-5 28luminariasx 20watts=560watts/127volts=5.07 SOTANO P.BAJA 1ERNIVEL 2DONIVEL C-1 x =6,000watts127volts=47.24 2Elevadores 3,000watts C-5 x =14,920watts/127volts=117.48 BombaLC 14,920watts C-6 x =7,460watts127volts=58.74 BombaOF 7,460watts C-1 Montacargasx 5000watts=5000watts/127volts=39.37 CC CC CC C-7 C-8 C-9 C-10 C-11 ELEV. CC C-1 C-2 C-3 C-4 C-5 C-6 40luminariasx 20watts=800watts127volts=6.29 11luminariasx 20watts=220watts127volts=1.73 16luminariasx 48watts=768watts127volts=6.04 26luminariasx 48watts=1,248watts/127volts=9.82 16luminariasx 48watts=768watts127volts=6.04 12luminariasx 20watts=240watts/127volts=1.88 13contactos(2) 13contactos(2) 25contactos(2) 14contactos(2) 2contactos(2) x 150watts=1,950watts/127volts=6.29 x =1,950watts/127volts=15.35 x =3,750watts/127volts=29.52 x =2,100watts/127volts=16.53 x =300watts127volts=2.36 150watts 150watts 150watts 150watts 3ERNIVEL C-7 C-8 C-9 C-10 C-11 PEDESTALTRIFASICOTRT1-75 2 TRANSF.TIPO PEDESTAL TABLADEAPARATOSELÉCTRICOS IMAGEN SIMBOLOGÍA DESCRIPCIÓN CABLEELECTRICO CALIBRE#12 CABLEELECTRICO CALIBRE#10 TRANSFORMADOR TRIFASICOMARCA: PROLEC,POTENCIA: 75KVA TUBODEACERO GALVANIZADO RYMCO,PARED DELGADADE1"A3"

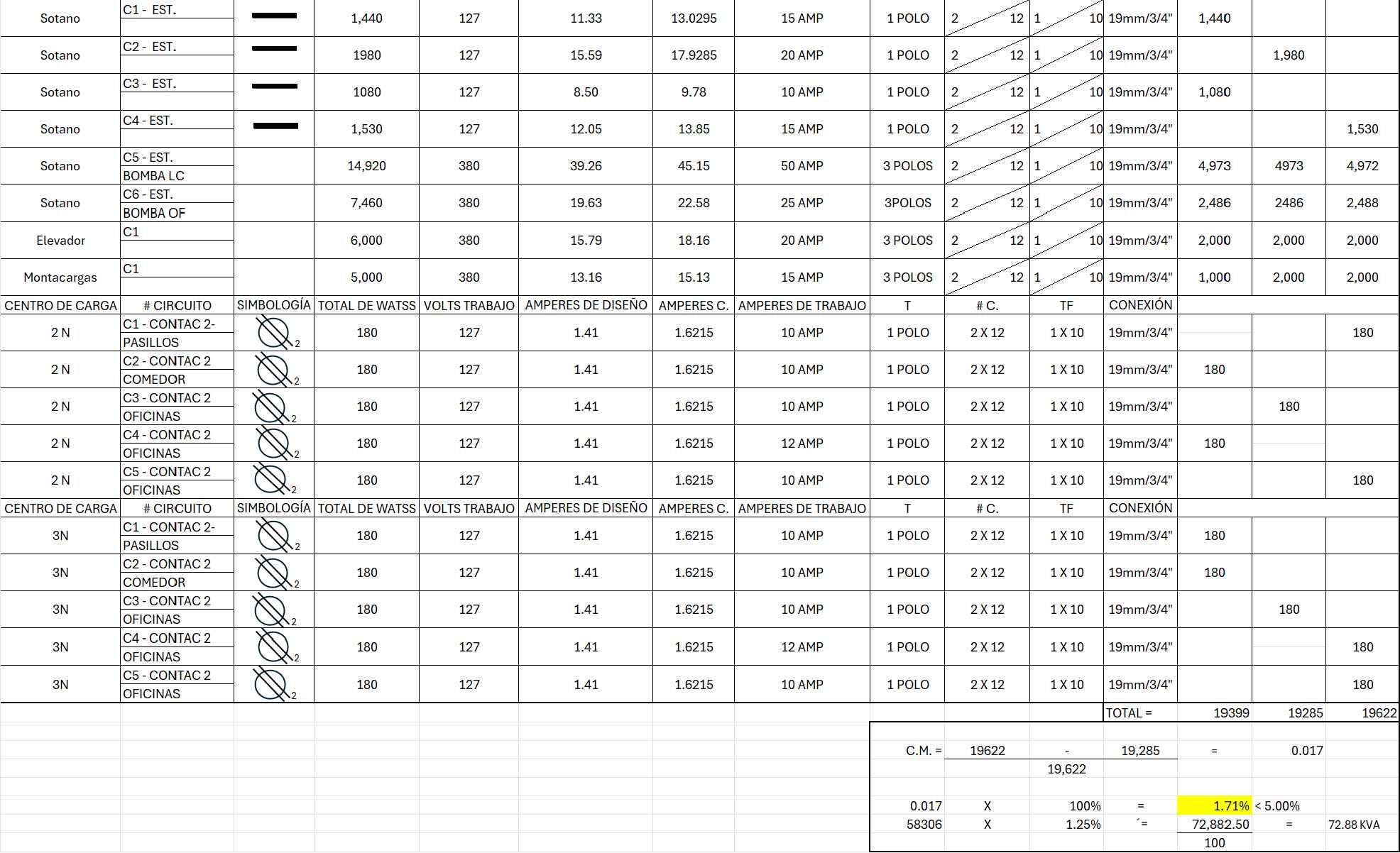

#1 DUCTODEALIMENTACIÓN GABINETEODUCTOCOLECTOR INTERRUPTOR MEDIDOR #2 #3 #4 0.50 #5 #6 #7 DETALLEMEDIDORES ESC1:10 0.50 0.50 0.50 0.50 VIAJAHASTA TRANSFORMADOR DEPEDESTAL 1.70 0.30 1.10 0.30 4.30 R1.60 1.10 ARBOTANTE ESC1:50 1.70 0.30 1.10 0.30 4.30 R1.60 1.10 DOBLEARBOTANTE ESC1:50 0.001.00 3.00 5.00 NOTASGENERALES: PROYECTO: ESCALAGRAFICA NOMENCLATURA 4.-DEEXISTIRALGUNADISCREPANCIAENTREEL DISEÑOOESPECIFICACIONESQUEINDIQUEEL PLANOYLAOBRA,DEBERANOTIFICARSEALDPTO. DEPROYECTOS. MATERIALES,COLORES,ACABADOS. FISICASREALES,PROPORCIONARMUESTRASDE DECUALQUIERELEMENTOVERIFICARLASMEDIDAS 3.-ANTESDEPROCEDERALSUMINISTROYFABRICACIÓN SUCONTENIDO. 2.-ESTEPLANOESEXCLUSIVOPARALOQUEINDICA 1.-LASCOTASRIGENSOBREELDIBUJO. 5.-LASCOTASYLOSNIVELESESTANINDICANDOS ENMETROS TALLERDEPROYECTOEJECUTIVOIII CROQUISDELOCALIZACIÓN UNIVERSIDADAUTÓNOMADE NUEVOLEÓN FACULTADDEARQUITECTURA SIMBOLOGIA LP A INDICALIMITEDEPROPIEDAD INDICAEJEESTRUCTURAL USOMIXTOTORREREVOLUCIÓN648 UBICACIÓN CALLE:AV.REVOLUCION MANZANA:S/N LOTE:KM207 NÚMEROOFICIAL:S/N COLONIA:TORREMOLINOS MUNICIPIO:MONTERREY ESTADO:NUEVOLEÓN ESTUDIANTES: MATRICULA:1956916 GPO:012 CATEDRÁTICO: M.A.MIGUELÁNGELTORRESGARZA ESCALANÚMERICA:1:200 6.PARAELEMENTOSESTRUCTURALES,INSTALACIONES, YLASQUEAPLIQUENPARAELPROYECTOFAVORDE REFERIRSECONELPLANOCORRESPONDIENTE. 7.ESTEPLANOCONTIENEINFORMACIÓNCONFIDENCIAL YNOPODRASERUTILIZADONICOPIADOSINAUTORIZACIÓN QUEDAPROHIBIDOSUUSOPORCUALQUIERMEDIOIMPRESO OELECTRÓNICOAJENOAQUIENLOREALIZÓ. INDICANIVEL ALEXISEDUARDOBERNALRAMIREZ MATRICULA:1955851 JOSÉEDUARDOMATACHARLES G E A D ACOMETIDAELECTRICA ACOMETIDADEAGUA REGISTRODEDRENAJE ACOMETIDAGAS BANCODETRAZO BT NIVELSUPERIORDEBANQUETANB NIVELSUPERIORDEFIRMENSF NIVELDEPISOTERMINADONPT NIVELSUPERIORDELOSAENTREPISONSLE NIVELSUPERIORDELOSANSL NIVELSUPERIORDEPRETILNSP DE: PLANO:NOMENCLATURADEARCHIVOESCALA PLANO1 1:200 02 02 PLANO7-ILUMINACIÓN FECHA:23/05/2024
ESC1:200 PLANTA1°NIVEL
PLANTA2°Y3°NIVELNIVEL
ESC1:200
0.001.00 3.00 5.00 Comedor
NPT+4.18 92m Local NPT+4.20 NPT+4.18 27m Local NPT+4.18 27m Local NPT+4.18 27m Local NPT+4.18 27m Local10 NPT+4.18 27m Local11 NPT+4.18 70 Local12 NPT+4.18 80m Local13 NPT+4.18 179m SALONDEEVENTOS NPT+4.18 27m TERRAZA NPT+8.38 27m Recepción NPT+8.38 28m Archivo NPT+8.38 17 Archivo NPT+8.38 35m Oficina NPT+8.38 24m Oficina NPT+8.38 25m Oficina NPT+8.38 14m Oficina NPT+8.38 28m Saladejuntas NPT+8.38 19m saladejuntas NPT+8.40 NPT+8.38 NPT+8.38 NPT+8.38 22m Oficina D.S. A.P. OF. E.LOC E.P.T. GAS DESECHO NPT+4.18 25m Local14 D.S. A.C. A.P. P.L. DESECHO NPT+8.38 9m Oficina NPT+8.38 m Oficina B C D F G H 8.40 8.40 5.98 6.94 6.75 36.47 40.10 8.40 16.80 22.78 29.72 36.47 7.20 14.00 22.70 31.40 40.10 5 6 7 8 B C D F G H 40.10 7.20 14.00 22.70 31.40 40.10 8.40 8.40 5.98 6.94 6.75 36.47 8.40 16.80 22.78 29.72 36.47 5 6 7 8 B C D F G H 8.40 8.40 5.98 6.94 6.75 36.47 8.70 8.70 8.70 6.80 7.20 40.10 8.40 16.80 22.78 29.72 36.47 7.20 14.00 22.70 31.40 40.10 7 8 B C D F G H 8.70 8.70 8.70 6.80 7.20 40.10 8.40 8.40 5.98 6.94 6.75 36.47 8.40 16.80 22.78 29.72 36.47 7 8 NPT+8.38 m Oficina NPT+8.38 m Oficina N N MiniLocal 12 MiniLocal 12m ELEVADORES NPT+4.18 21m COCINA ELEVADORES 2421181613 NPT+4.18 25m Local15 NPT+8.38 19m saladejuntas NPT+8.38 19m saladejuntas NPT+8.38 19m saladejuntas Comedor PLANTA2°Y3°NIVEL-CONTACTOS ESC1:200 NPT+8.38 27m Recepción NPT+8.38 28m Archivo NPT+8.38 17m Archivo NPT+8.38 35m Oficina NPT+8.38 24m Oficina NPT+8.38 25m Oficina NPT+8.38 14m Oficina NPT+8.38 28m Saladejuntas NPT+8.38 19m saladejuntas NPT+8.40 NPT+8.38 NPT+8.38 NPT+8.38 22 Oficina D.S. A.P. OF. E.LOC E.P.T. DESECHO NPT+8.38 m Oficina NPT+8.38 m Oficina B C D F G H 8.40 8.40 5.98 6.94 6.75 36.47 8.70 8.70 8.70 6.80 7.20 40.10 8.40 16.80 22.78 29.72 36.47 7.20 14.00 22.70 31.40 40.10 6 7 8 G H 40.10 7.20 14.00 22.70 31.40 40.10 8.40 8.40 5.98 6.94 6.75 36.47 8.40 16.80 22.78 29.72 36.47 6 7 8 NPT+8.38 m Oficina NPT+8.38 m Oficina N ELEVADORES NPT+8.38 19m saladejuntas NPT+8.38 19m saladejuntas NPT+8.38 19m saladejuntas B C D F 0.001.00 3.00 5.00 NOTASGENERALES: DE: PLANO:NOMENCLATURADEARCHIVOESCALA PROYECTO: ESCALAGRAFICA PLANO1 1:200 NOMENCLATURA 4.-DEEXISTIRALGUNADISCREPANCIAENTREEL DISEÑOOESPECIFICACIONESQUEINDIQUEEL PLANOYLAOBRA,DEBERANOTIFICARSEALDPTO. DEPROYECTOS. MATERIALES,COLORES,ACABADOS. FISICASREALES,PROPORCIONARMUESTRASDE DECUALQUIERELEMENTOVERIFICARLASMEDIDAS 3.-ANTESDEPROCEDERALSUMINISTROYFABRICACIÓN SUCONTENIDO. 2.-ESTEPLANOESEXCLUSIVOPARALOQUEINDICA 1.-LASCOTASRIGENSOBREELDIBUJO. 5.-LASCOTASYLOSNIVELESESTANINDICANDOS ENMETROS BANCODETRAZO BT TALLERDEPROYECTOEJECUTIVOIII CROQUISDELOCALIZACIÓN UNIVERSIDADAUTÓNOMADE NUEVOLEÓN FACULTADDEARQUITECTURA SIMBOLOGIA LP A INDICALIMITEDEPROPIEDAD INDICAEJEESTRUCTURAL USOMIXTOTORREREVOLUCIÓN648 UBICACIÓN: CALLE:AV.REVOLUCION MANZANA:S/N LOTE:KM207 NÚMEROOFICIAL:S/N COLONIA:TORREMOLINOS MUNICIPIO:MONTERREY ESTADO:NUEVOLEÓN ESTUDIANTES: MATRICULA:1956916 GPO:012 CATEDRÁTICO: M.A.MIGUELÁNGELTORRESGARZA ESCALANÚMERICA:1:200 6.PARAELEMENTOSESTRUCTURALES,INSTALACIONES, YLASQUEAPLIQUENPARAELPROYECTOFAVORDE REFERIRSECONELPLANOCORRESPONDIENTE. 7.ESTEPLANOCONTIENEINFORMACIÓNCONFIDENCIAL YNOPODRASERUTILIZADONICOPIADOSINAUTORIZACIÓN QUEDAPROHIBIDOSUUSOPORCUALQUIERMEDIOIMPRESO OELECTRÓNICOAJENOAQUIENLOREALIZÓ. NIVELSUPERIORDEBANQUETANB NIVELSUPERIORDEFIRMENSF NIVELDEPISOTERMINADONPT NIVELSUPERIORDELOSAENTREPISONSLE NIVELSUPERIORDELOSANSL NIVELSUPERIORDEPRETILNSP INDICANIVEL ALEXISEDUARDOBERNALRAMIREZ MATRICULA:1955851 JOSÉEDUARDOMATACHARLES 02 02 G E A D ACOMETIDAELECTRICA ACOMETIDADEAGUA REGISTRODEDRENAJE ACOMETIDAGAS PLANO7-ILUMINACIÓN FECHA:23/05/2024
ADMINISTRACION DE LOCALES COMERCIALES

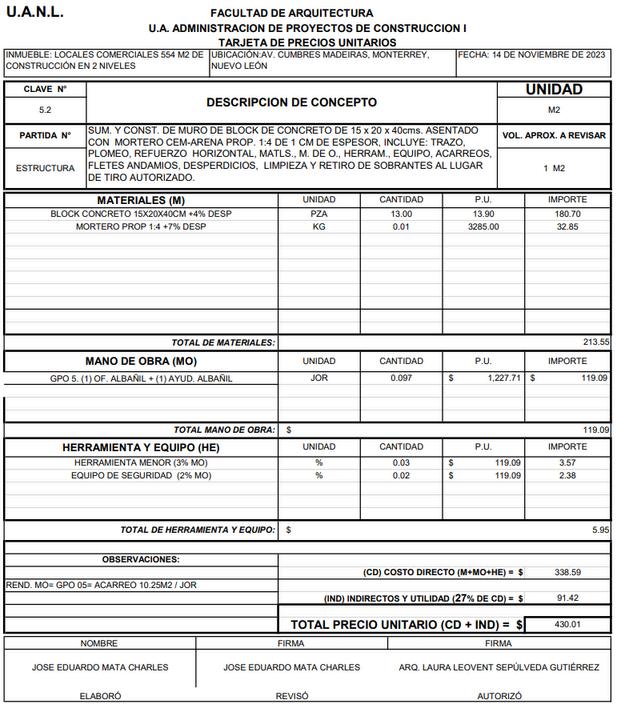

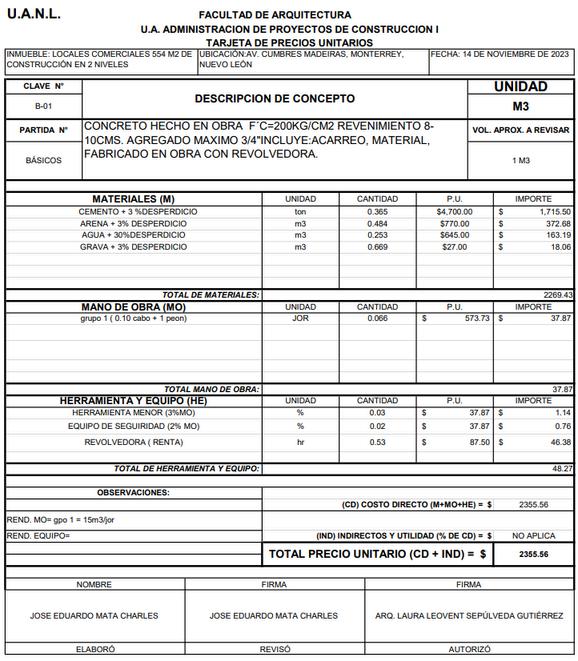

TARJETAS DE PRECIO UNITARIO
construcción muro de block
pintura en muro
básico de concreto
03
Se analizo un proyecto ejecutivo de locales comerciales donde, se desarrollo un catalogo de conceptos, a partir de ello se crearon las hojas cuantificadoras, las tarjetas de precio unitario y un programa maestro de obra.
Cantidad muro m2OBRA
Cantidad de piso en m2

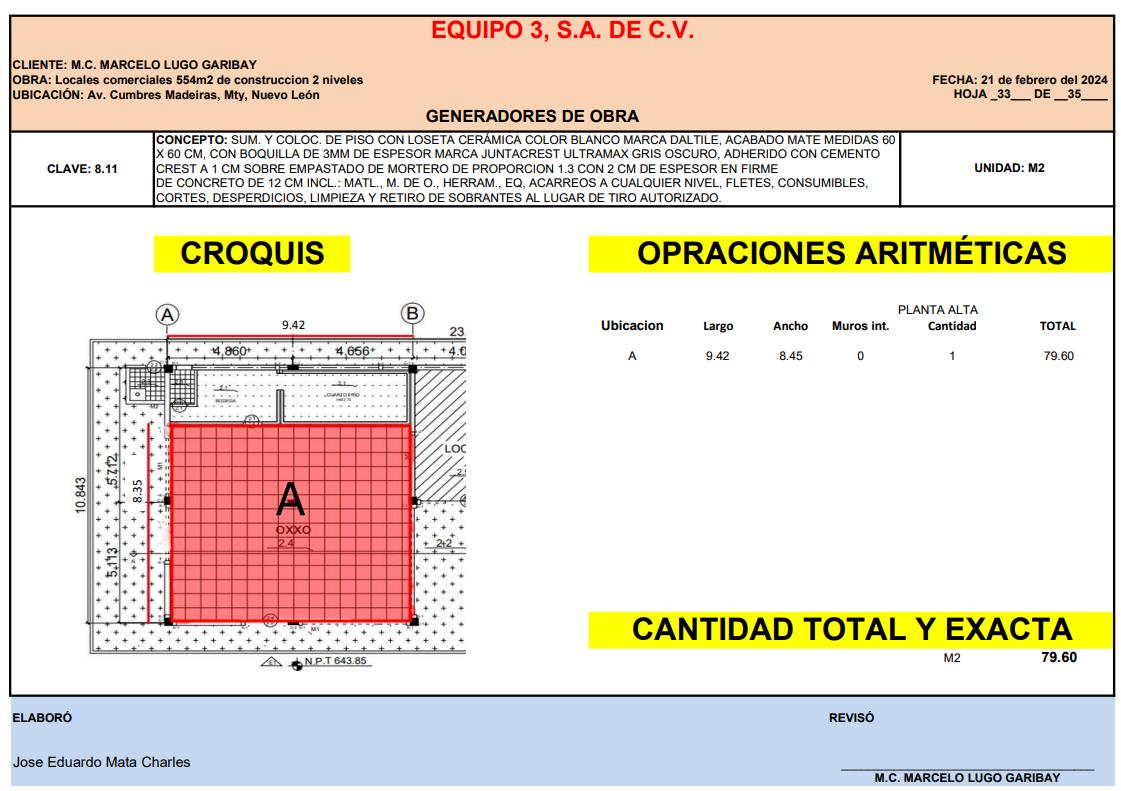

GENERADORES DE
