Maskin Mekano -utrustning för krossning, sortering och matning
STARTÅR ÄGARE
Ett familjeföretag
Maskin Mekano är ett svenskt familjeägt företag med en lång tradition av att utveckla, tillverka och leverera krossoch sorteringsverk. Sedan starten 1956 har vi 70 års erfarenhet av att leverera högkvalitativ utrustning till bygg-, ballast- och återvinningsindustrin.
Vår mission är att erbjuda lösningar som kombinerar effektivitet, driftsäkerhet och hållbarhet– och som hjälper våra kunder att nå maximal produktivitet med minimal miljöpåverkan.
Våra produkter & lösningar
Maskin Mekano är stolta över sitt moderna sortiment av mobila kross- och sorteringsverk, framtaget genom gedigen erfarenhet, stort kunnande och i nära samarbete med våra kunder.
Vi är specialiserade på mobila, semi mobila och stationära enheter, alltid utvecklade med användaren i fokus:
• Överlägsen prestanda– konstruerade för hög kapacitet och precision
• Eldrift– energieffektivt, kostnadsbesparande och miljövänligt
• Användarvänlig design– säker, intuitiv och enkel att underhålla
Alla produkter utvecklas och förbättras kontinuerligt av våra professionella ingenjörer för att möta framtidens krav. Våra maskiner byggs i Sverige och bär prägeln av skandinavisk kvalitet och hållbarhet.
Innovation & Vibroblock-konceptet
Innovation har alltid varit en hörnsten hos Maskin Mekano. År 2015 lanserade vi det banbrytande Vibroblock-konceptet, en lösning som satte en ny standard inom sorteringsteknik.
ANSTÄLLDA
TILLVERKNING
Smedenman Family
Familjen Smedenman
OMSÄTTNING SÄTE
Med Vibroblock monteras siktlådan på en vibrationsdämpad ram, vilket hindrar vibrationerna från att sprida sig till chassit. Detta skyddar hela verket från vibrationsskador, samtidigt som siktrörelsen förblir mycket effektiv tack vare det aggressiva slaget i Maskin Mekanos STE-siktar.
Resultatet är längre livslängd, minskat underhåll och förbättrad prestanda– ett tydligt mervärde för våra kunder.
Innovation för framtiden
Maskin Mekano är dedikerade till att hela tiden presentera ännu mer produktiva och användarvänliga lösningar, och att ta de mobila kross- och sorteringsverken ett steg längre in i framtiden.
Genom fokus på eldrift, modulära lösningar och kunddriven utveckling minskar vi bränsleförbrukning, utsläpp och driftkostnader– vilket gör våra produkter till den mest lönsamma långsiktiga investeringen.
Våra kunder
Vi levererar lösningar till företag inom:
• Krossning & sortering– bergtäkter, grustäkter och ballastindustrin
• Återvinning– hantering av byggavfall, schaktmassor och andra återvunna fraktioner
• Entreprenad– mobila lösningar för krossning och sortering på plats
Våra kunder uppskattar oss inte bara för tekniken, utan också för vårt engagemang för service, reservdelar och långsiktiga partnerskap.
Varför välja Maskin Mekano?
• 70 års erfarenhet inom krossning & sortering
• Skandinaviskt byggd kvalitet– robust och driftsäker
• Eldrift för lägre driftskostnader och hållbarhet
• Unikt Vibroblock-koncept– längre livslängd och högre effektivitet
• Användarvänliga, säkra och effektiva konstruktioner
• En pålitlig partner med starkt eftermarknadsstöd
Låt oss växa tillsammans
På Maskin Mekano tror vi på långsiktiga partnerskap. Oavsett om du är slutkund, entreprenör eller återförsäljare kan du räkna med att vi levererar lösningar som gör skillnad.
Kontakta oss idag för att utforska hur vi kan stötta din verksamhet.
PRODUKTIONSEXEMPEL:

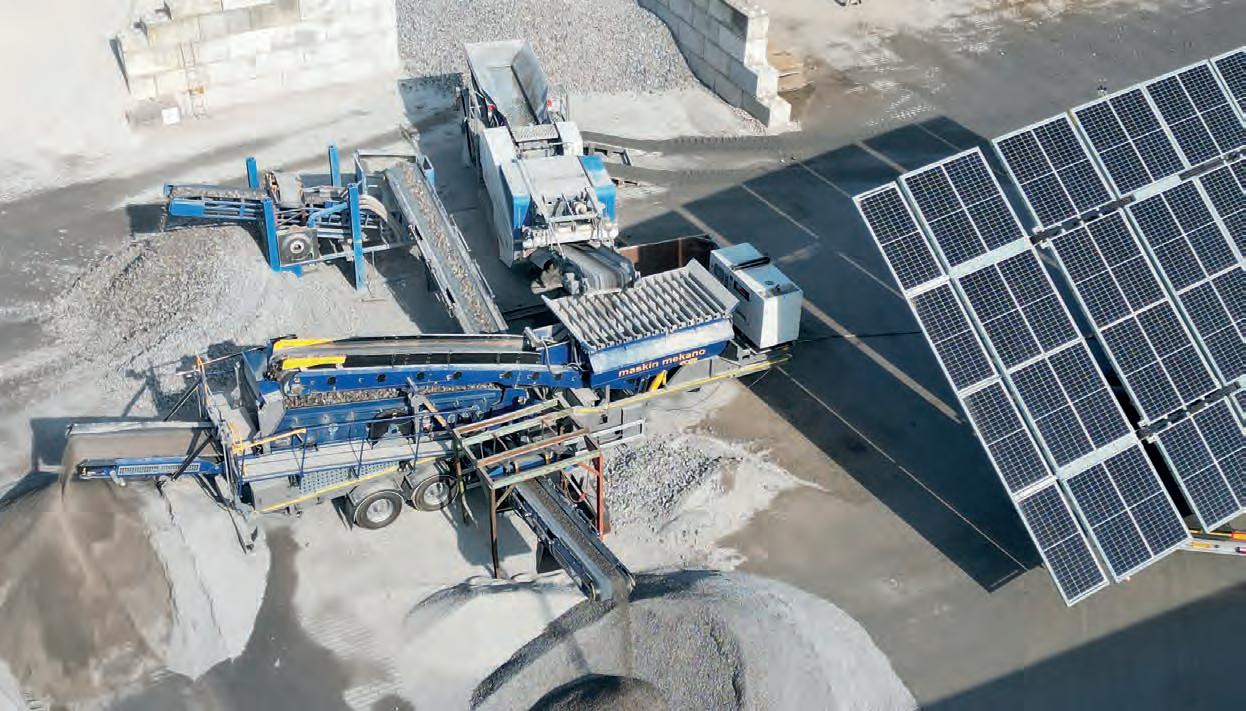

Eldrivna sedan 1980
Vi tillverkade vårt första eldrivna sorteringsverk redan på 1980-talet, och alla våra maskiner har varit eldrivna de senaste 20 åren. Vissa av dem kan levereras med en dieselgenerator (antingen monterat ombord eller på en lyftram), men samtliga kan anslutas direkt till elnätet. Hydraulik används endast till linjära rörelser (såsom stödben, gångbanor och fällning av transportörer), vilket minimerar risken för skadliga läckage av hydraulolja.
Som exempel är bränsleförbrukningen per timme för ECO6 endast 4,5 liter vid drift med dieselverk. Jämfört med hydrauliskt drivna sorteringsverk minskas CO2-utsläppen med 75 % och bullernivån sänks med 10 dB. Om du kör den på elnätet är förbrukningen 22 kWh per timme, vilket reducerar utsläppen med 99 %. Eldrift är inte bara lönsamt– det handlar om vår miljö och om trovärdighet för hela kross- och sorteringsbranschen.

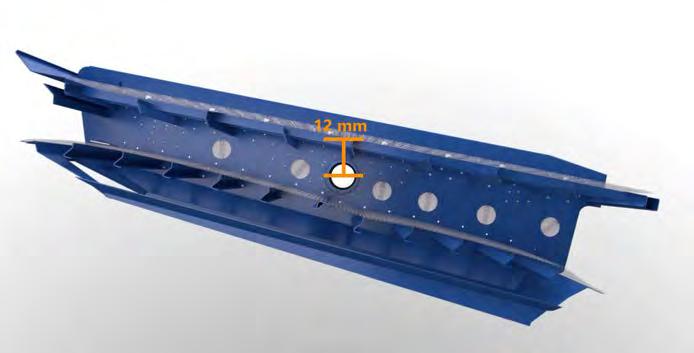

STE-SIKTEN
Unik siktteknik
Mästaren på finmaterial
Finsiktning ställer speciella krav på siktutrustningen. Hur väl man än krossar och kubiserar så kan ändå sikten stjälpa slutresultatet. Beställaren vill ha skarpa siktkurvor, som dessutom ska vara konsekventa och helst opåverkade av yttre förutsättningar i form av väder och vind. I en sådan miljö är det en stor fördel om man kan använda siktar med hög acceleration. Maskin Mekanos siktprogram STE-sikten är speciellt framtaget för att möjliggöra kvalitetssiktning med hög kapacitet. Konceptet bygger på ett kraftigt slag i kombination med flack lutning.

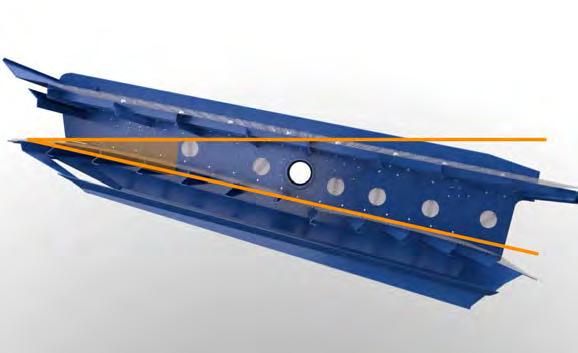

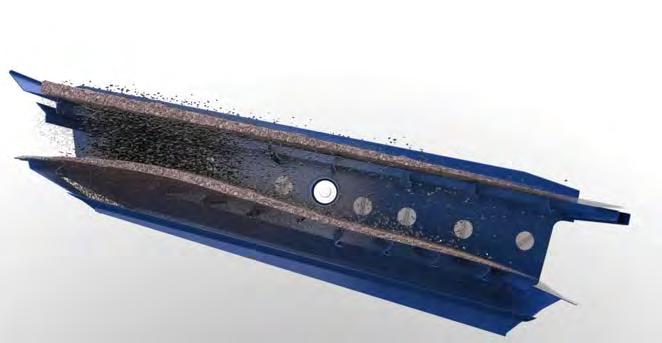

Ett kraftigt slag ger en snabb och effektiv stratifiering, eller skiktning, det vill säga uppdelning i fint och grovt material. Det innebär att finmaterialet mycket snabbt hamnar underst i materialbädden och enkelt passerar siktmediet
EGENSKAP EFFEKT
utan att större material ligger i vägen och blockerar. Ett kraftigt slag ger på så sätt en hög kapacitet och därför vi låter STE-sikten jobba med ett slag på hela 12 mm.
För att få skarpa siktkurvor krävs en långsam transporthastighet över sikten eftersom en effektiv separering kräver att gränskornen får exponeras tillräckligt många gånger mot siktmediet. Därför låter vi STE-sikten operera med en relativt flack lutning på 11°. Det ger skarpa siktkurvor även på fina och korta fraktioner såsom 0-2, 2-4, 4-8, 8-11 och 11-16.
RESULTAT
Ett kraftigt slag...
kombinerat med flack lutning,
...ger snabb utsortering av finmaterial & skarpa siktkurvor.
Konstant rörelse oavsett belastning
RPM 800
= Överlägsen siktprestanda i alla väder med STE-sikten

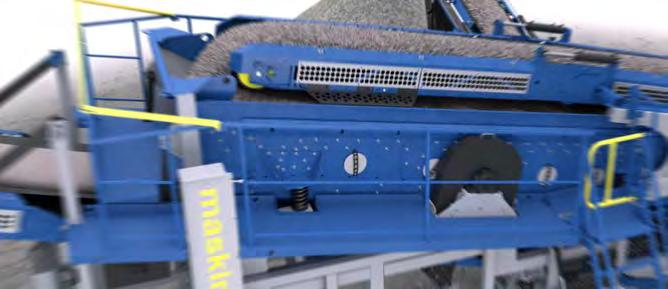

Avvibrerad ram bevarar kraften i siktlådandär den hör hemma

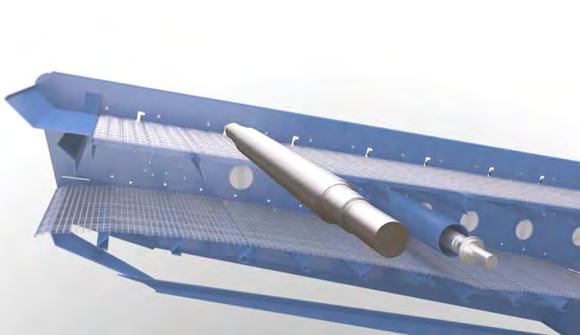

STE-sikten är lagrad både i ramen och i själva siktlådan (4-lagrad/tvångsstyrd) vilket innebär att den har samma varvtal och samma slag oavsett belastning. Det ger ett konsekvent arbetsresultat och ett förutsägbart beteende, men innebär också ett visst behov av kalibrering om förutsättningarna ändras (t ex om det fryser på material i siktlådan eller om man växlar mellan lätta och tunga såll). Vi eliminerar det behovet genom ett unikt system som vi utvecklat och kallar Vibroblock.

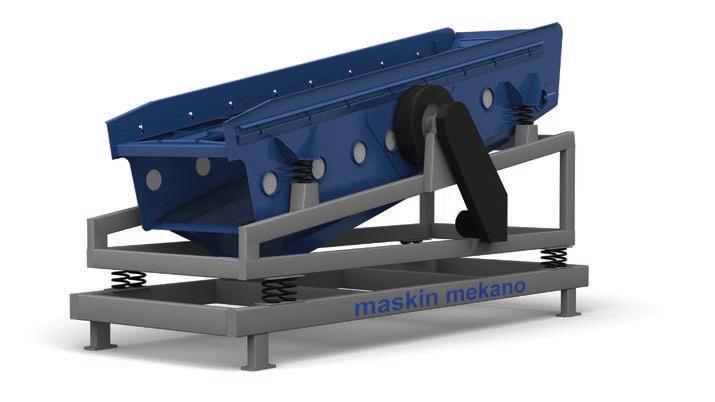

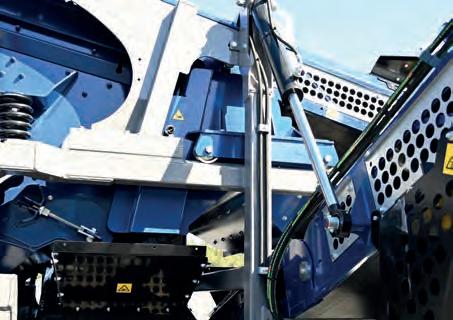

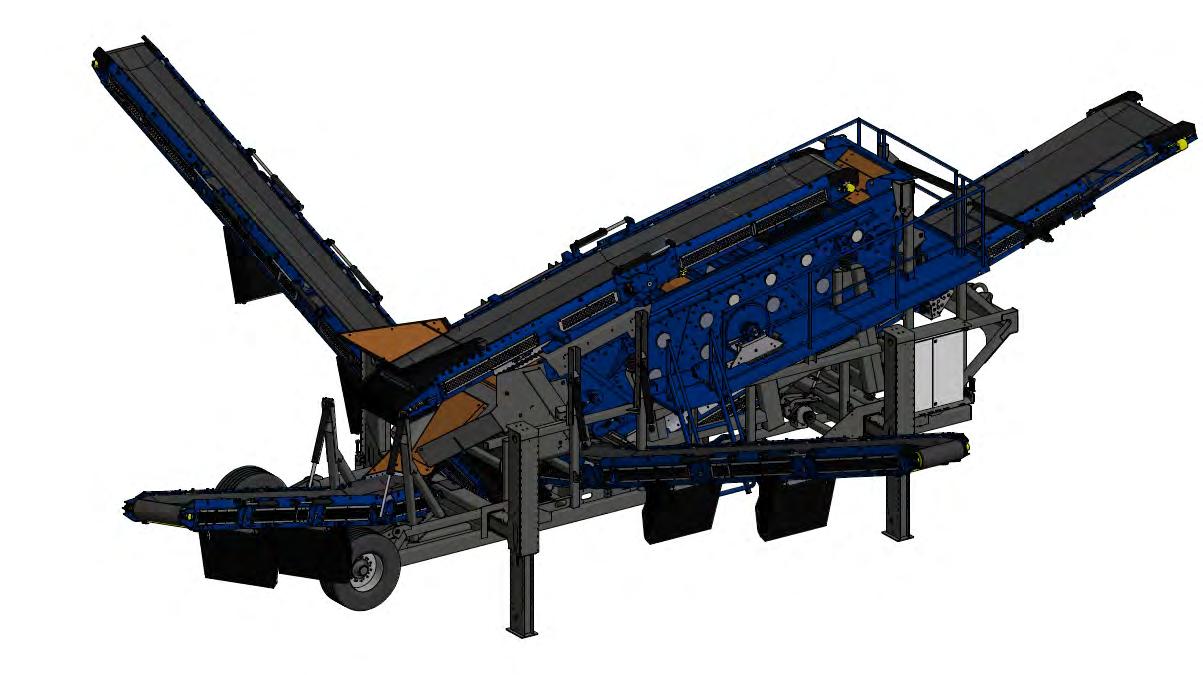

Vibroblock innebär att STE-sikten i vanlig ordning monteras på en ram, men att ramen i sin tur är avvibrerad mot det övriga chassit. Resultatet blir en effektiv siktning på en maskin som i övrigt är helt vibrationsfri. I praktiken innebär det att Vibroblock-konceptet kombinerar det bästa av tvångsstyrda och frisvängande siktar.
Med Vibroblockkonceptet står sikt och motor på en egen avvibrerad ram. Det innebär att vi kan använda en STEsikt med kraftigt slag utan att några vibrationer går ut i övriga chassit där de kan orsaka skador.
I en cirkulär framtid gäller det att du som entreprenör ser möjligheten att bredda ditt erbjudande och hantera dina massor på ett klokare sätt. Det finns inget snabbare sätt att öka värdet på ett material än att sortera det. Med ett eget sorteringsverk som är lättflyttat, billigt i drift och enkelt att komma igång med, kan du öka din lönsamhet samtidigt som du blir en viktig kugge i en mer hållbar värld. KOMPAKTSORTERARE

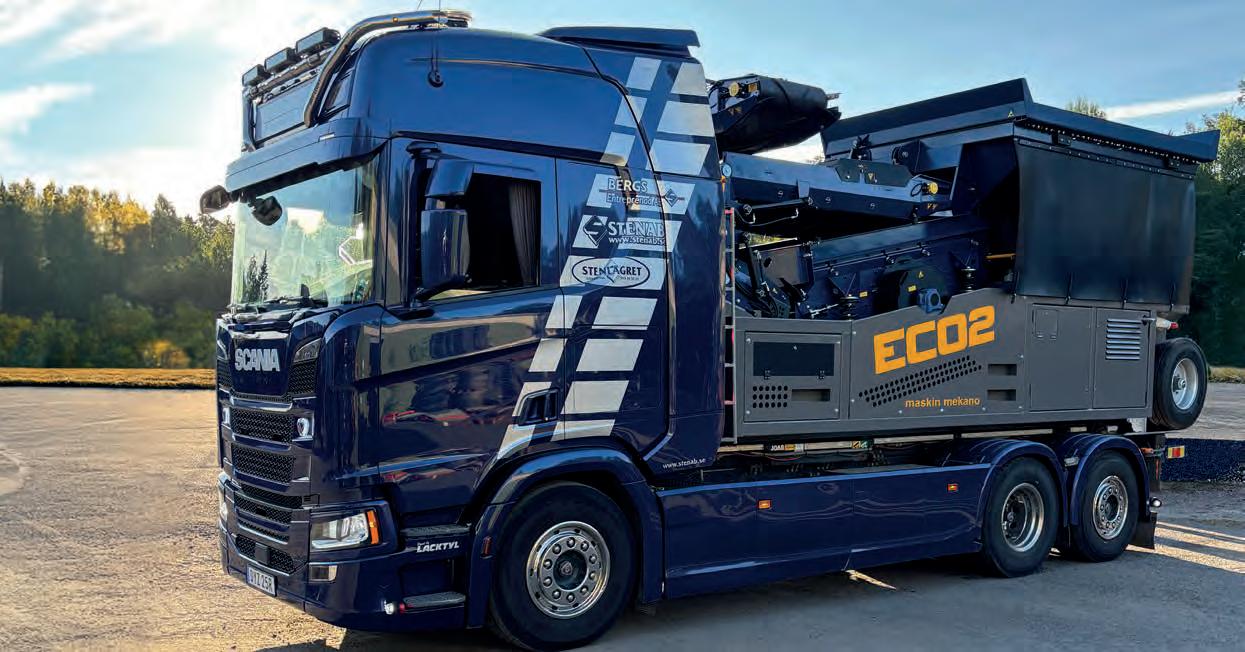

Återvinn på plats
TRANSPORTLÄNGD: 6,8 m
TRANSPORTBREDD: 2,2 m TRANSPORTHÖJD: 2,7 m
• Kompakt format
• Robust bandmatare
• Snabbt och enkelt att byta såll
• Dieselmotor ombord (Steg V)
• Två fällbara transportörer
• Hjul för bogsering på plats
DÄCK
FÖRBRUKNING SIKTYTA SETUP TRANSPORT
2 1.2 x 2.2
VIKT
8 kW 2.5 l/h 10.000 3 Min
TRANSPORTLÄNGD: 6,6 m
TRANSPORTBREDD: 2,3 m
TRANSPORTHÖJD: 2,6 m

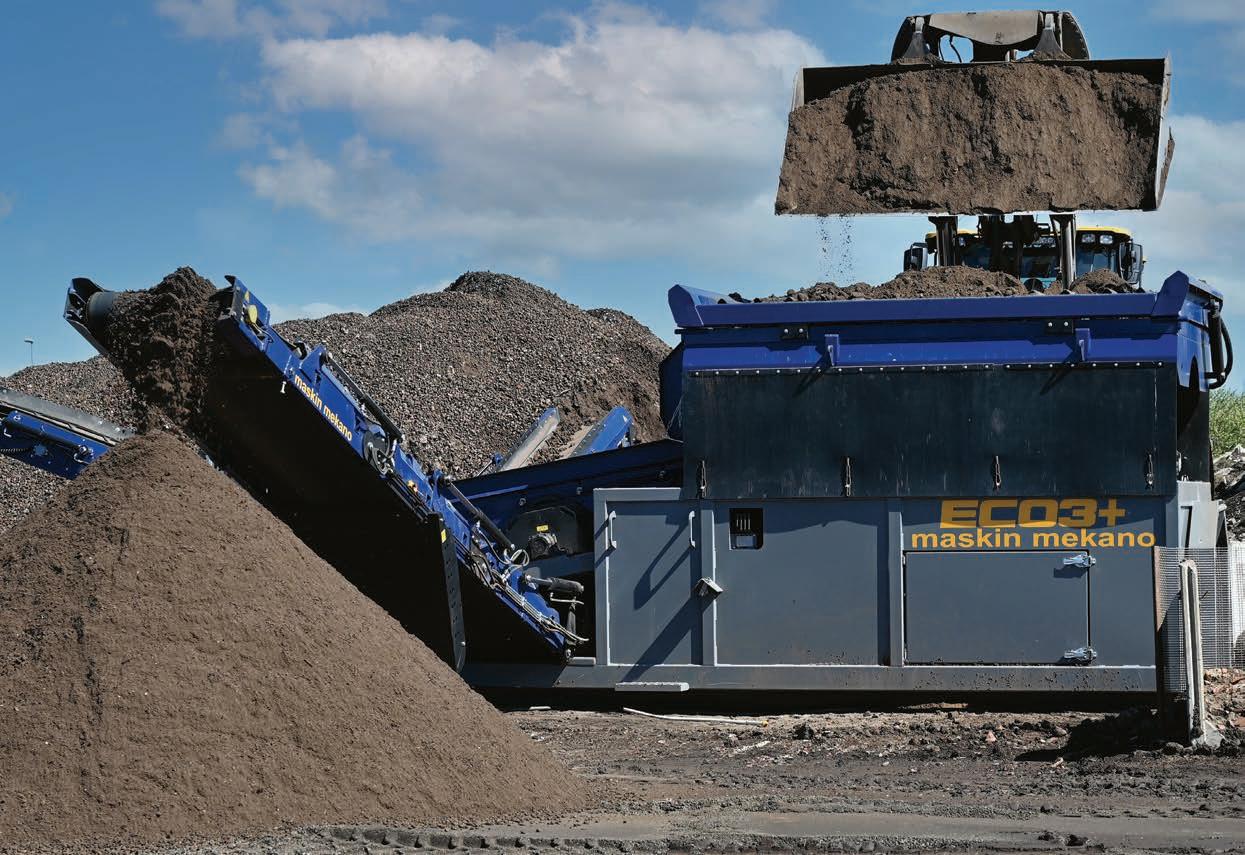

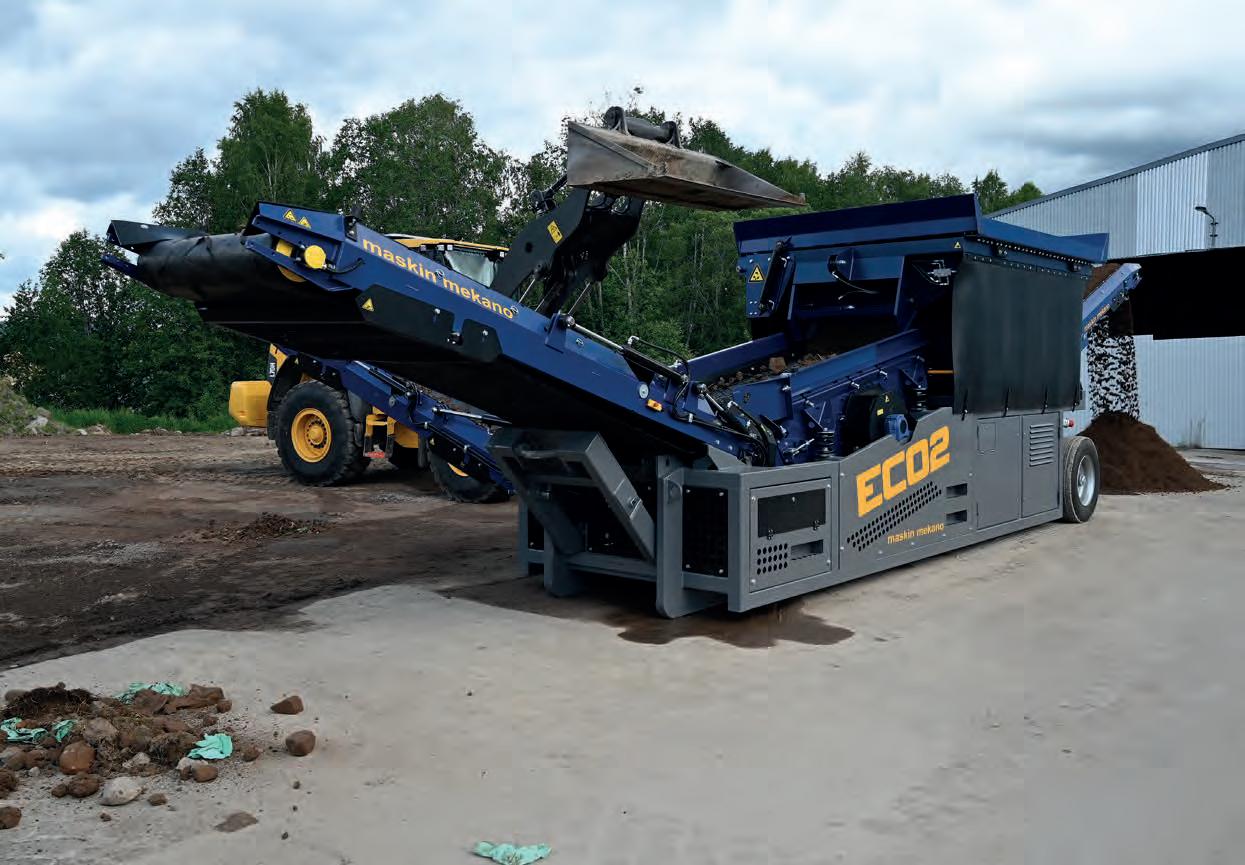

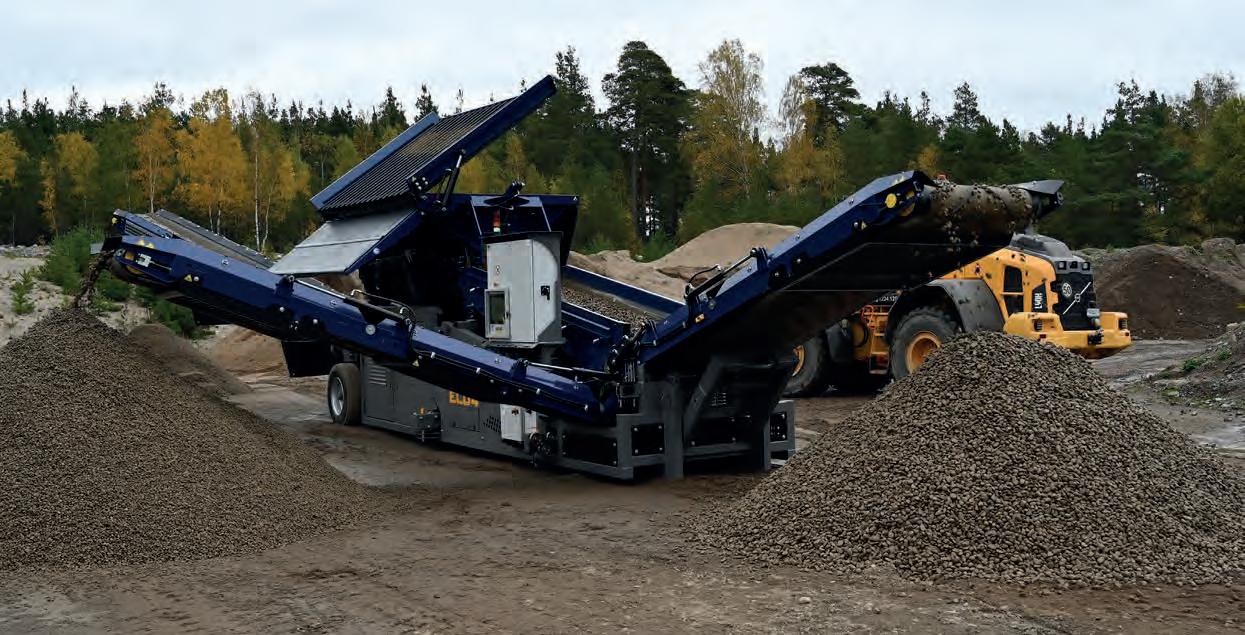

ECO-maskinerna är idealiska för återvinning i stadsmiljö tack vare sin kompakta storlek, låga ljudnivå och korta uppställningstid (mindre än 5 minuter).
Den kraftfulla och robusta mataren klarar de flesta material, och den aggressiva sikten sorterar även fuktigt material med hög effektivitet. Kapaciteten ligger vanligtvis mellan 100–200 ton per timme. Spara tid och pengar genom att återvinna på plats.
• Kompakt format
• Robust vibrationsmatare
• Snabbt och enkelt att byta såll
• Dieselmotor ombord (Steg V)
• Tre fällbara transportörer
• Hjul för bogsering på plats
Snabba sållbyten
DÄCK
FÖRBRUKNING SIKTYTA SETUP TRANSPORT
2 1.2 x 3.0
VIKT
18 kW 3.5 l/h 15.000 5 Min
TRANSPORTLÄNGD: 8,5 m
TRANSPORTBREDD: 2,5 m
TRANSPORTHÖJD: 3,2 m
• Kraftfull bandmatare
• Grovgallret fälls med fjärrkontroll
• Imatningshöjd 3,0 m
• Volym i kupan 3,4 m3
• Tre fällbara utlastningstransportörer
• Dieselgenerator på lyftram (tillval)

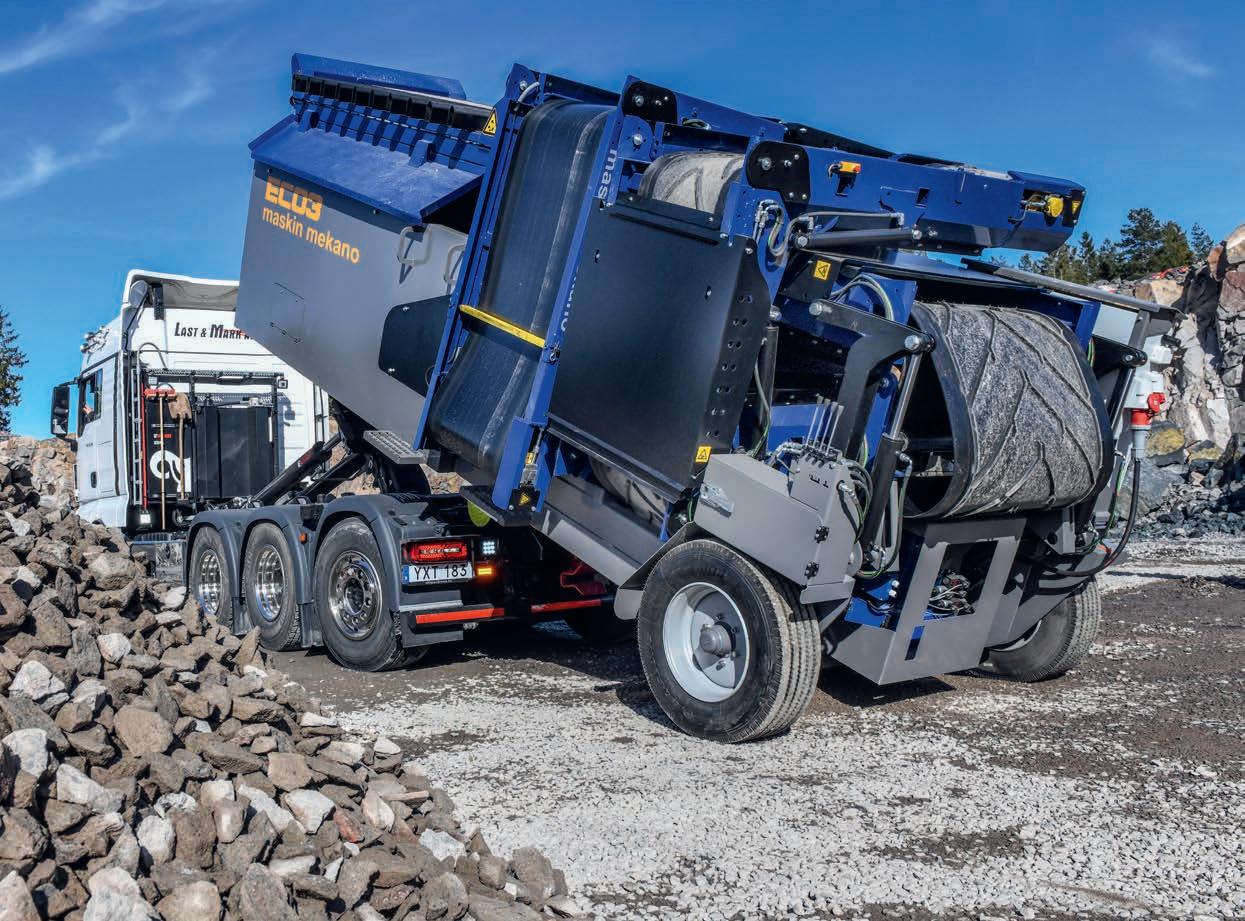

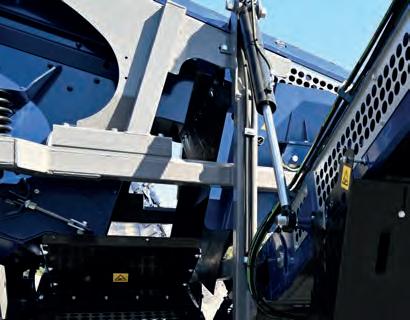

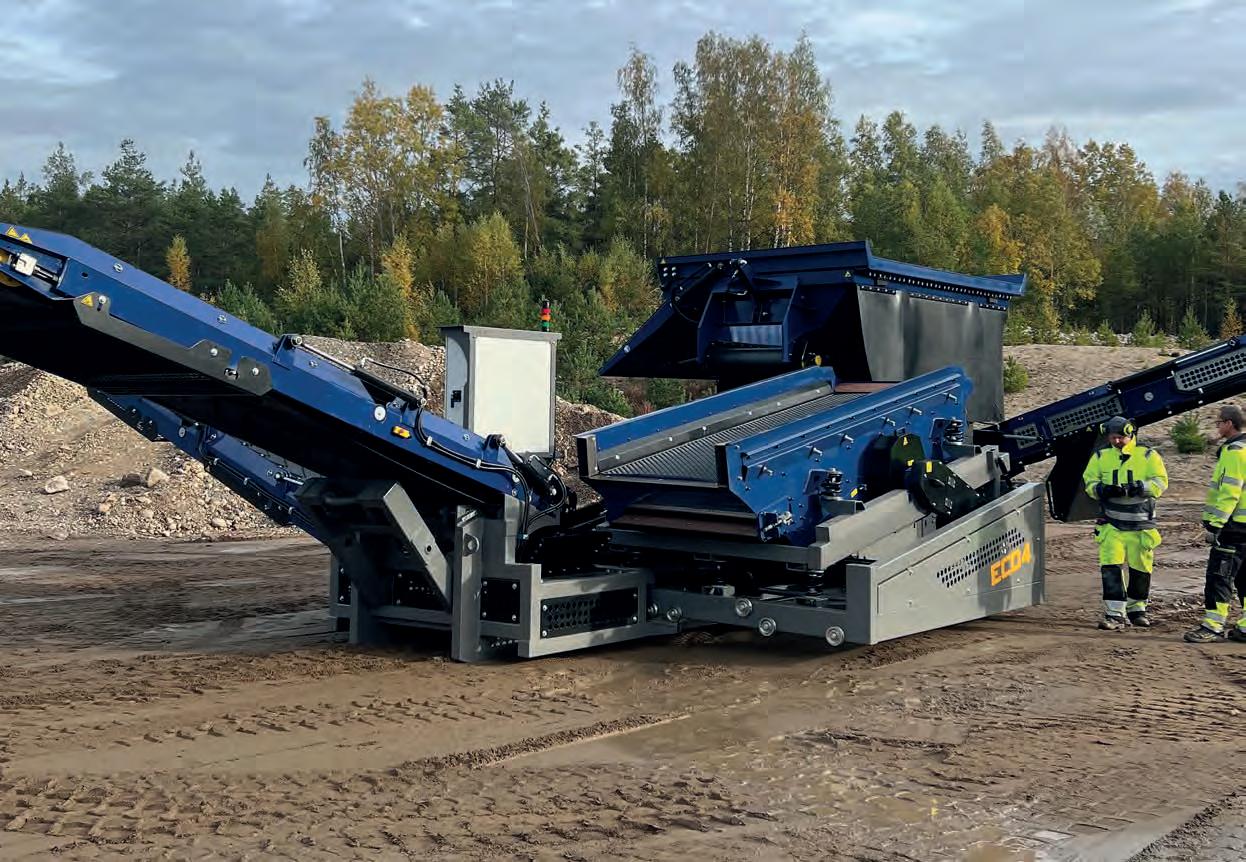

Med ECO4 lanserar Maskin Mekano en revolutionerande nyhet för att förenkla sållbyten. Hela sikten är nämligen skjutbar! Därmed går det snabbt och smidigt att växla mellan olika material och det blir lönsamt att sortera även mindre upplag.

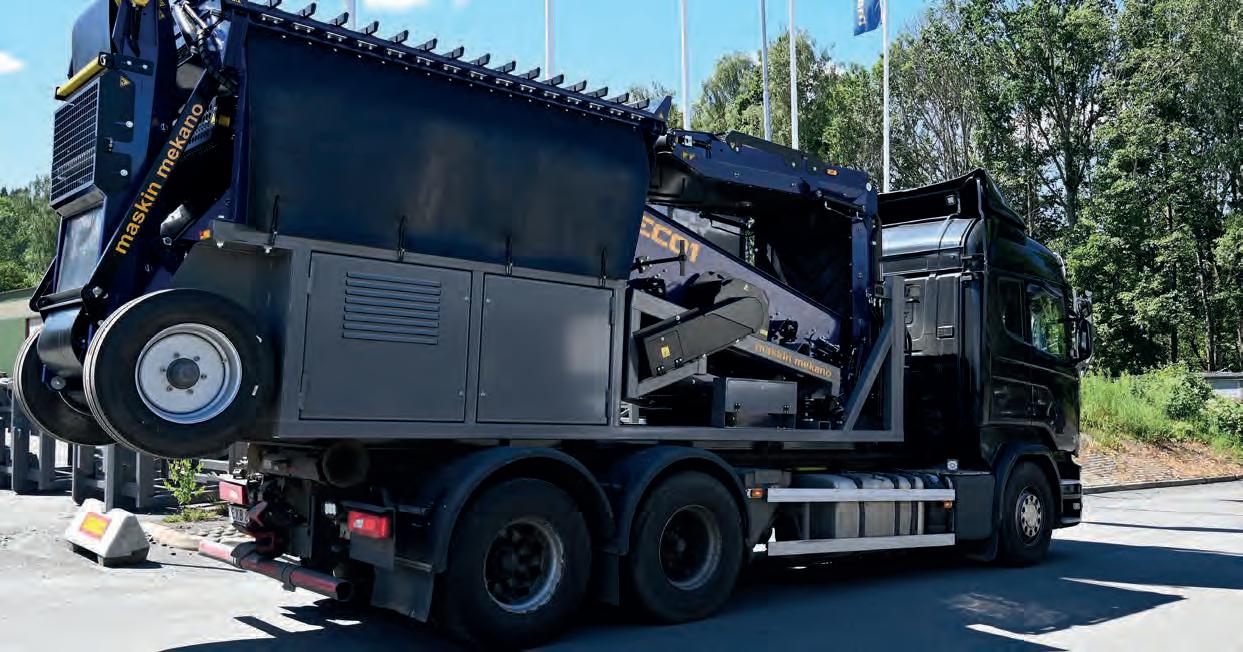

Maskin Mekanos program på lastväxlarram är oerhört populärt och det gläder oss att kunna erbjuda mer kapacitet i samma smidiga format.
Snabba transporter
DÄCK
FÖRBRUKNING SIKTYTA SETUP TRANSPORT
2 1.4 x 4.8
VIKT
22 kW 4.5 l/h 24.000 10 Min
TRANSPORTLÄNGD: 13,6 m
TRANSPORTBREDD: 2,55 m
TRANSPORTHÖJD: 4,0 m
• Kraftfull bandmatare
• Grovgallret fälls med fjärrkontroll
• Imatningshöjd 3,2 m
• Volym i kupan 7 m3
• Tre fällbara utlastningstransportörer
• Dieselgenerator på lyftram (tillval)

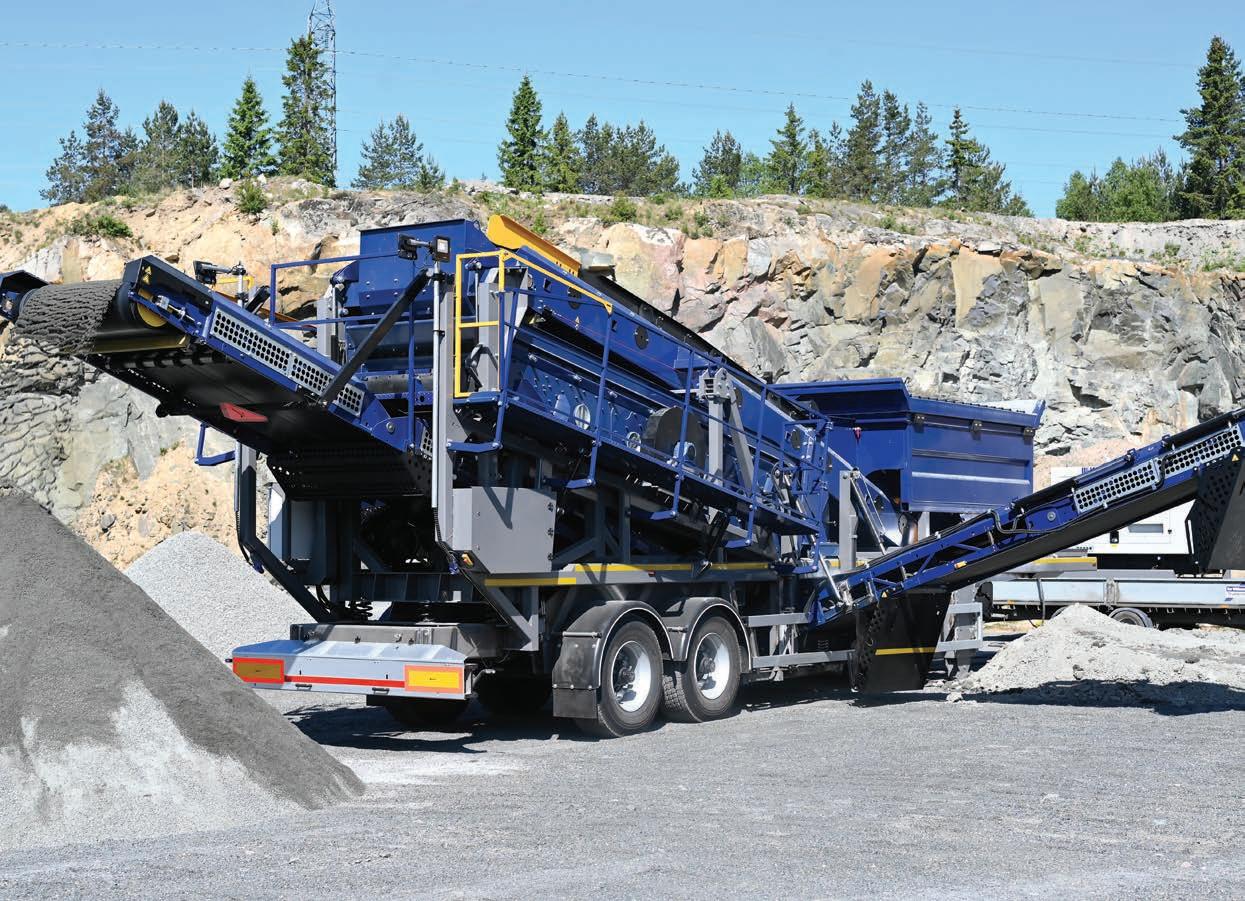

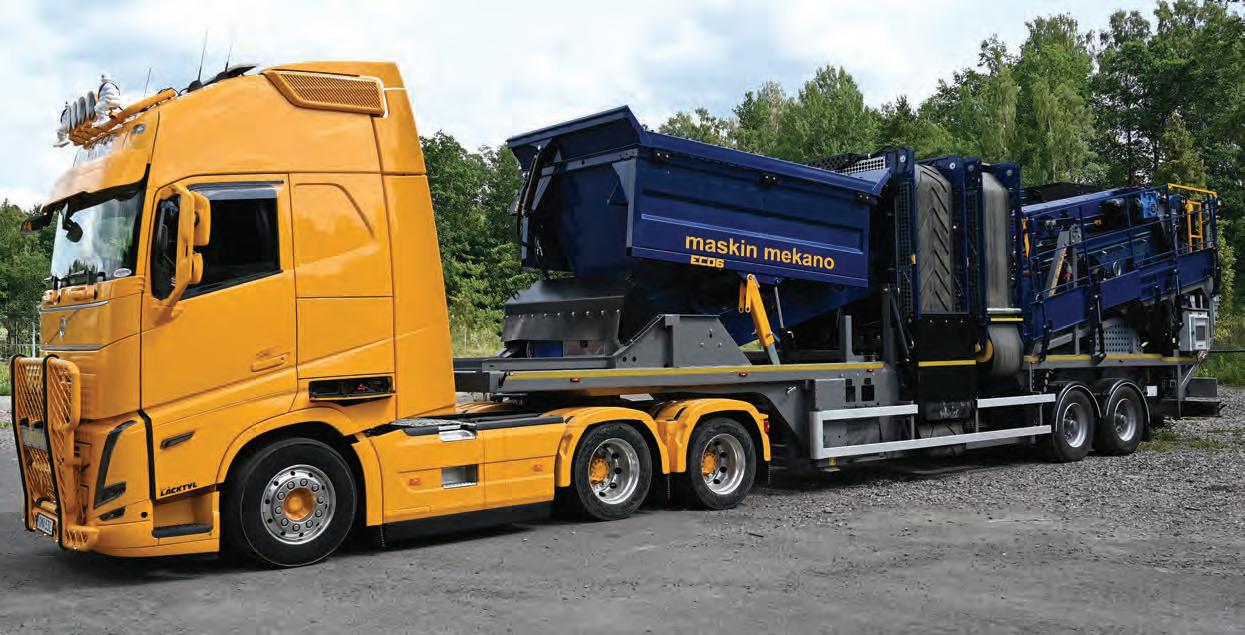

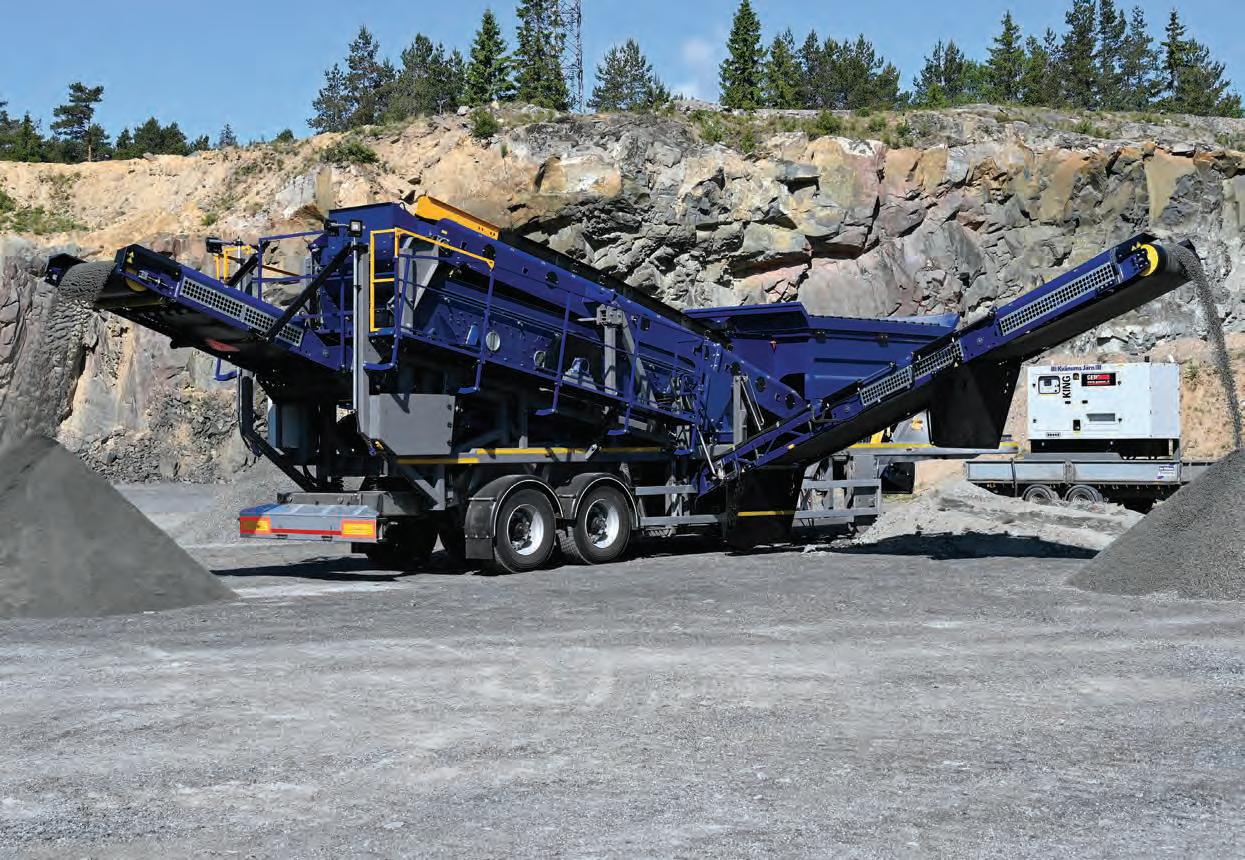

Mellan arbetsplatserna i 80 km/h! ECO6 är godkänd att köra som släp, vilket innebär att man kan köra på alla typer av vägar utan dispens. Smidigt, snabbt och enkelt att transportera med andra ord. ECO6 är robust och välbyggt med operatörens säkerhet i fokus, fasta rejäla gångbanor och räcken är exempel på detta liksom Maskin Mekanos unika ingreppsskydd.
FLEXIBLA SORTERINGSVERK
Anpassa efter dina behov
1.4 x 4.8
4.5 l/h 22 kW 10 Min
TRANSPORTLÄNGD: 16,9 m
TRANSPORTBREDD: 3,0 m
TRANSPORTHÖJD: 4,2 m
DÄCK
FÖRBRUKNING SIKTYTA SETUP TRANSPORT
3
1.4 x 4.8
VIKT
28.000 4.5 l/h 24 kW
10 Min
TRANSPORTLÄNGD: 17,3 m
TRANSPORTBREDD: 3,0 m
TRANSPORTHÖJD: 4,2 m

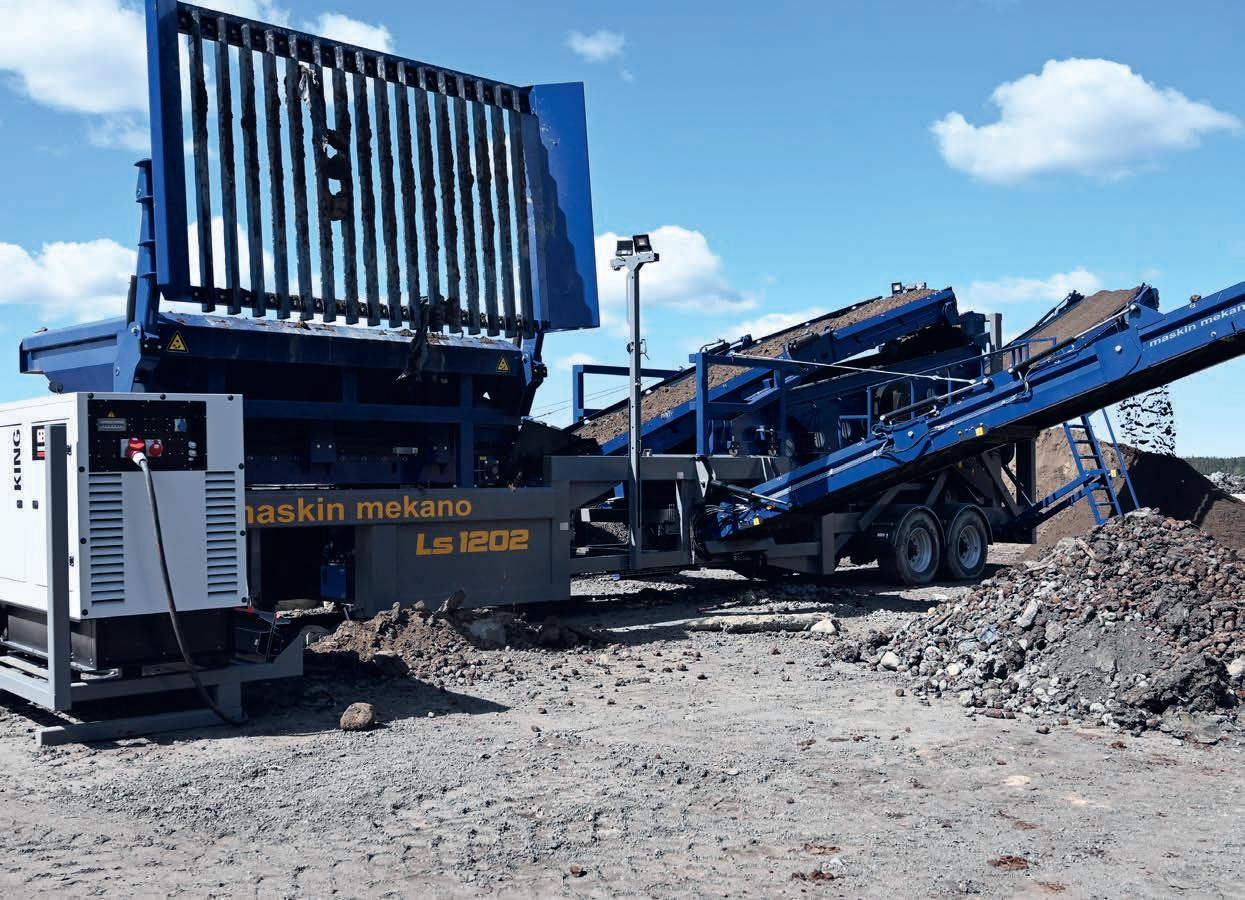

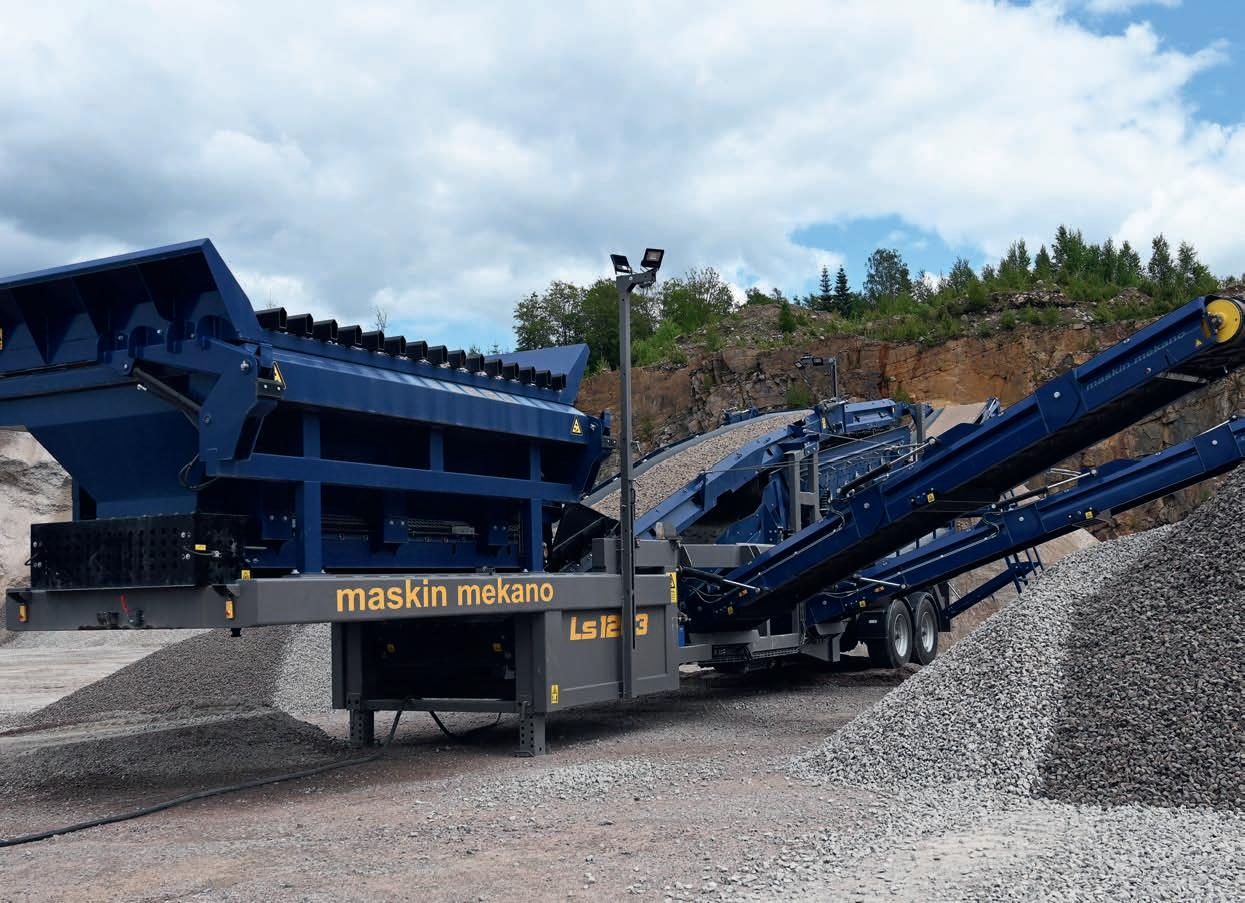

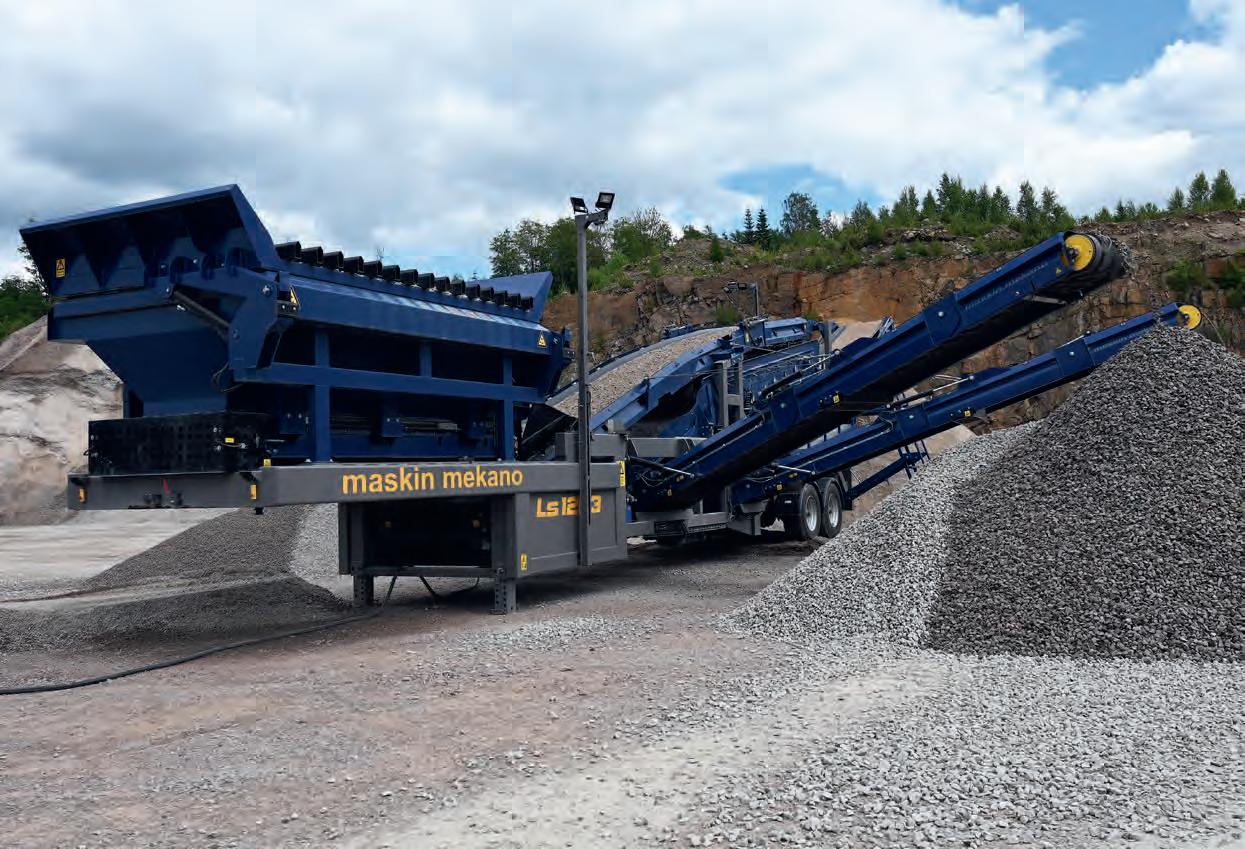

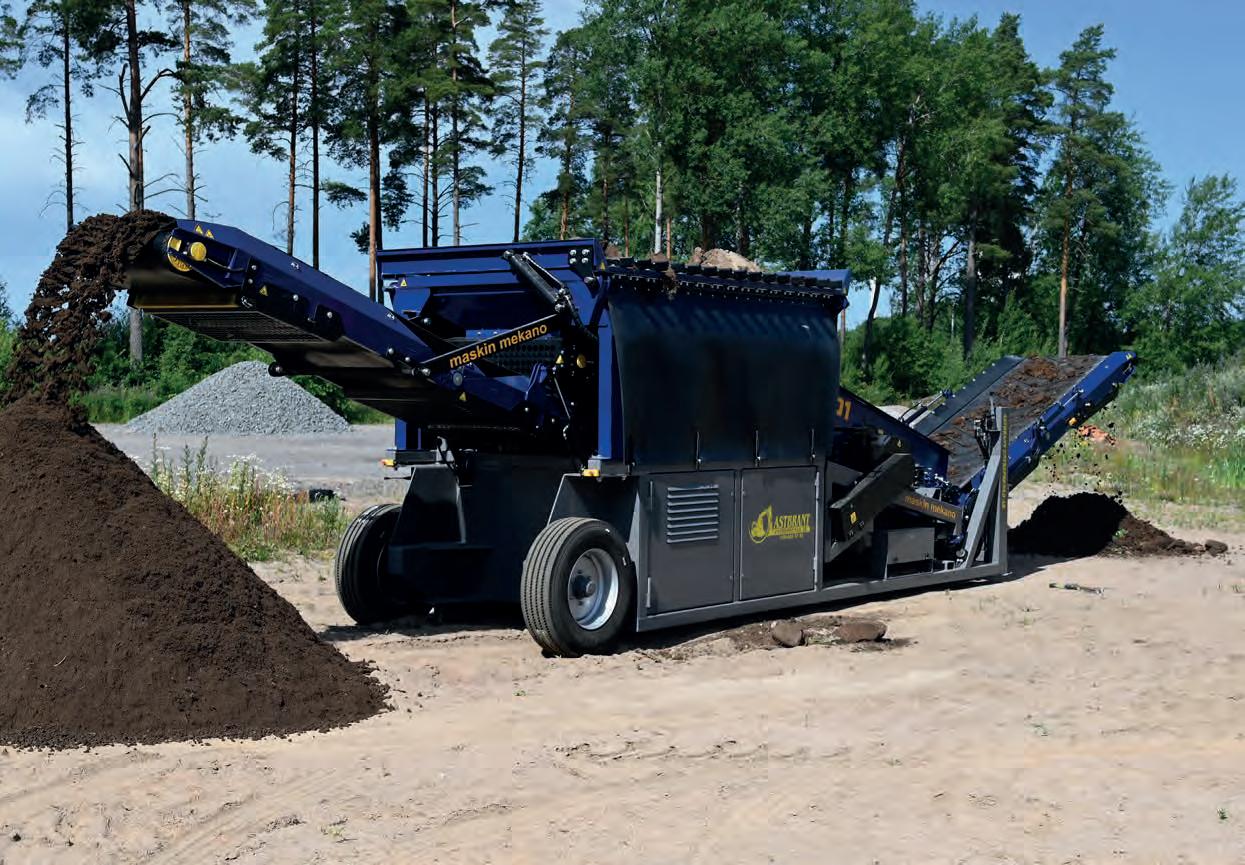

Mångsidiga sorteringsverk med kraftfulla matare. De ökar din produktivitet oavsett om du använder dem i stenbrott, för sand- eller matjordproduktion eller vid återvinning. Krossat material kan sorteras ner till 1 mm, men att mata in material upp till 0–250 mm är heller inget problem. Tack vare det kraftfulla slaget kan även svåra eller våta material bearbetas effektivt.
De finns i olika utföranden:

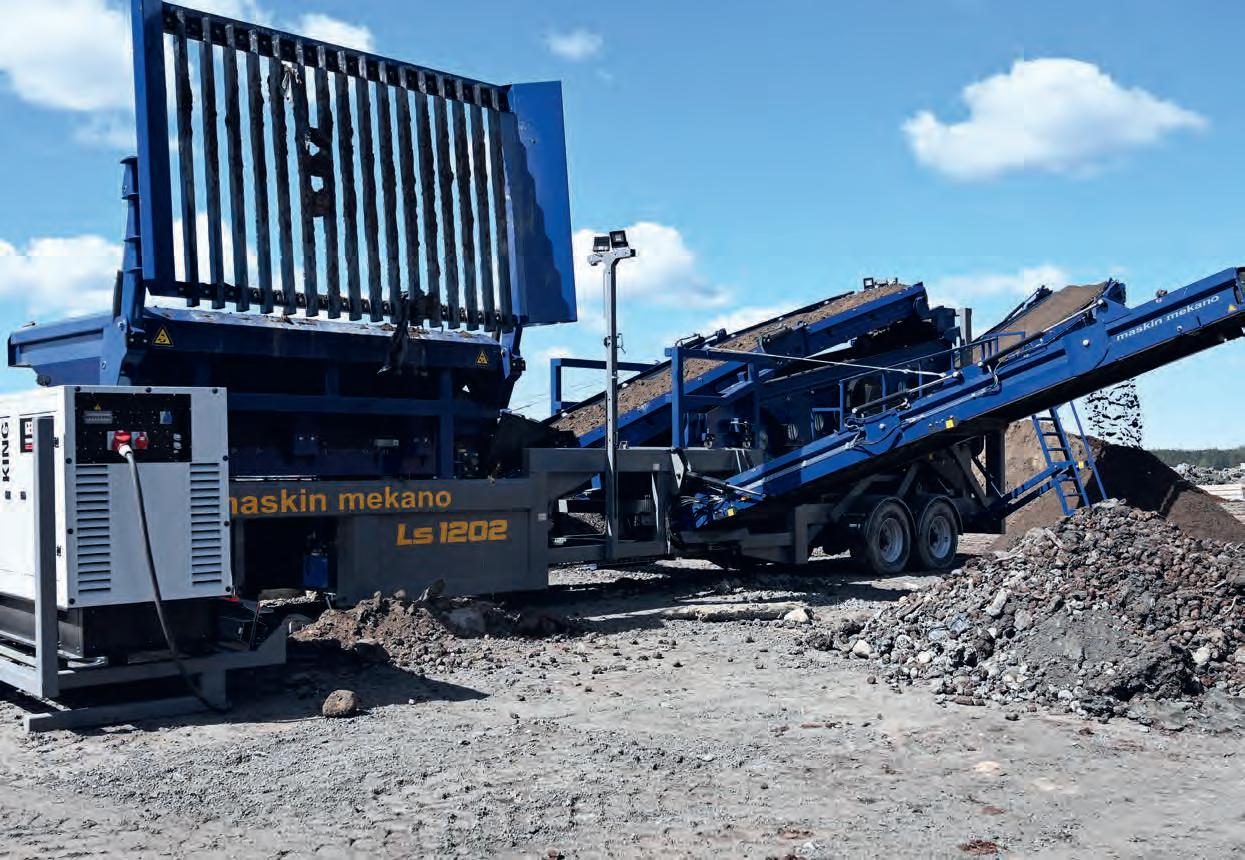

– med bandmatare eller vibrationsmatare – med rivare blir Ls 1202 PD en enorm matjordsikt – och den finns även som återvinningsversion (R-modell).
• Bandmatare eller vibrationsmatare
• Volym i kupan 8 m³
• Grovgaller fälls med fjärrkontroll
• Imatningshöjd 3,2 m som standard
• Dieselgenerator på lyftram
• Kan utrustas med rivare
• Rejäla gångbanor och trappor med räcken
• Fällbara transportörer ombord
Om du väljer till dieselgenerator byggs det på en lyftram som kan ställas på verket under transport. Under produktion placeras det utom räckhåll för damm. Vi levererar steg V dieselgeneratorer.
Stor förmåga- behändigt format

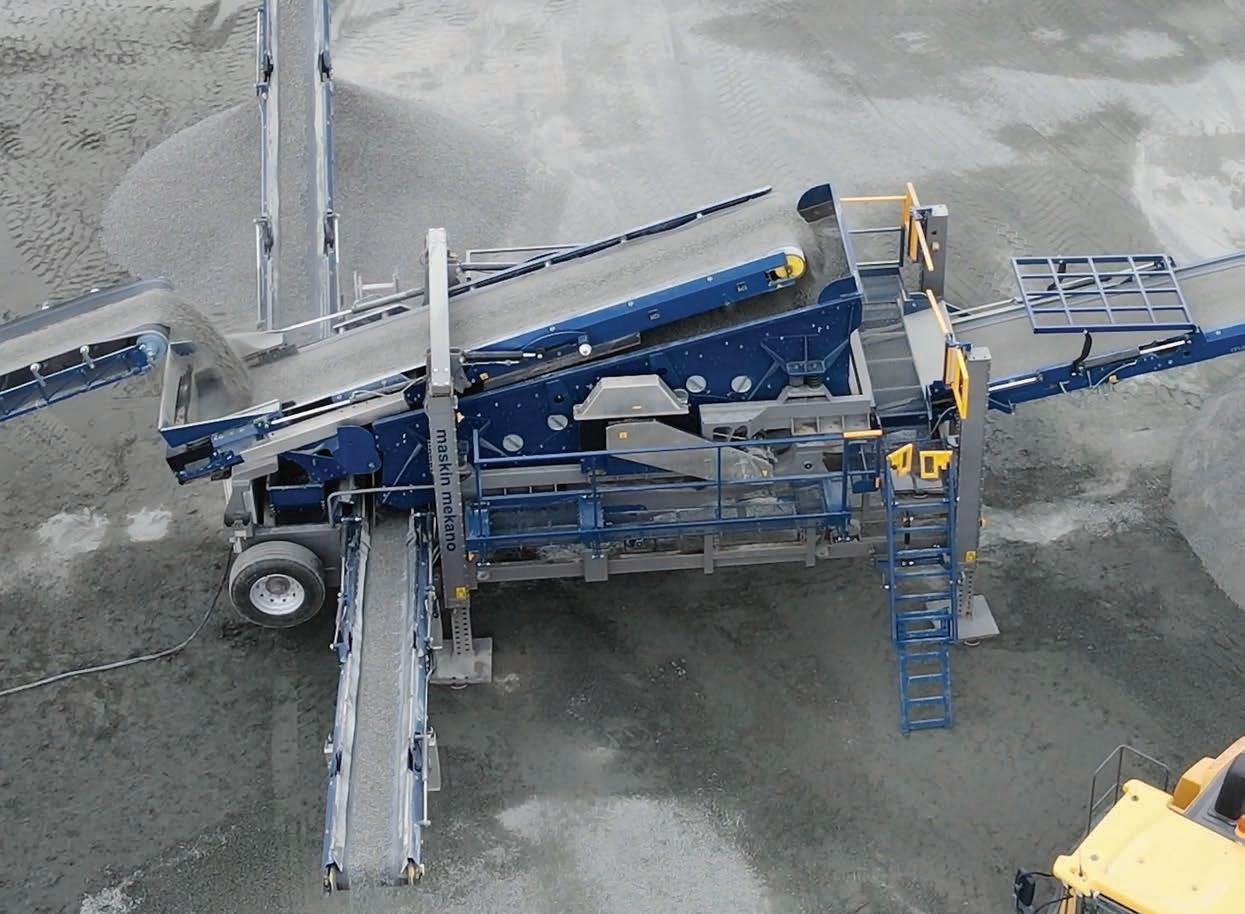

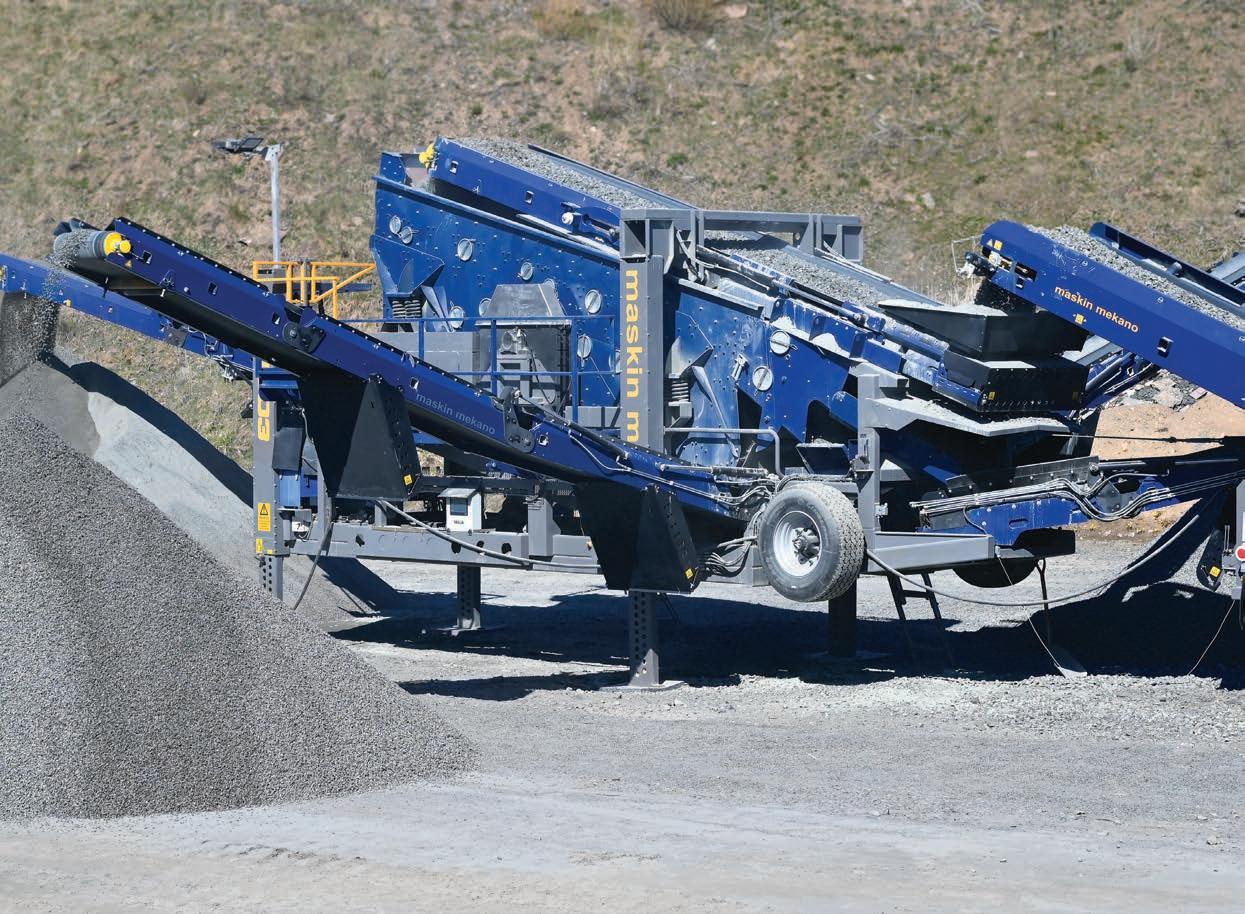

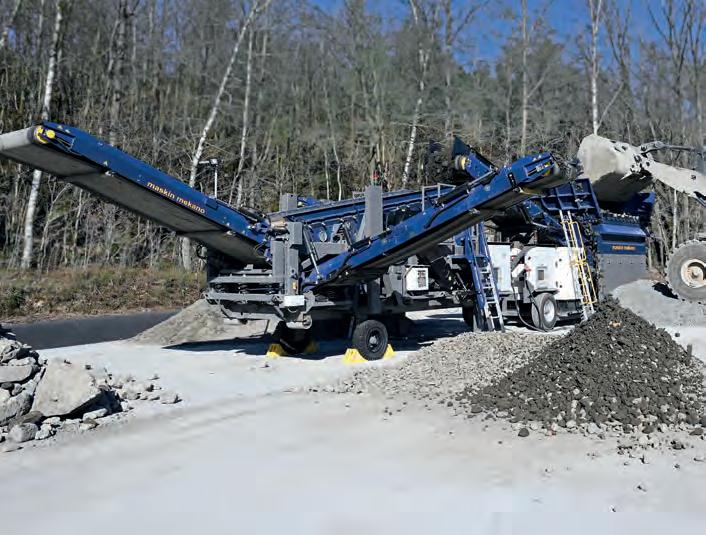

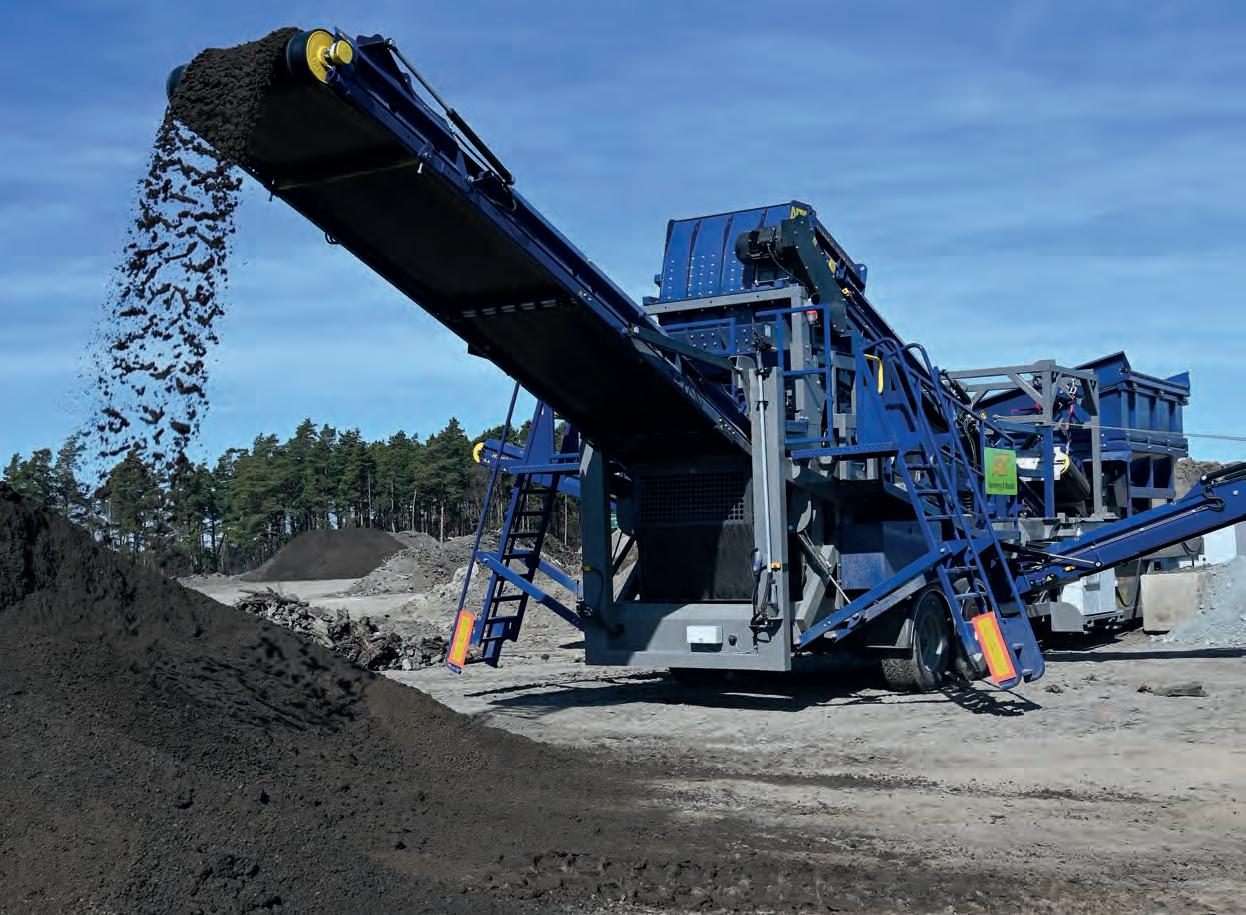

Kompakta men väldigt kapabla slutsiktar. Med sitt behändiga format och mångsidiga användningsområden kommer de göra din maskinflotta mer anpassningsbar och flexibel. Som egen enhet ihop med en matarstation, efter krossen, som slutsikt efter ett annat sorteringsverk eller instoppad i en stationär anläggning för att splitta en fraktion. Med Maskin Mekanos effektiva sikt som levererar både kapacitet och precision. Snabba att ställa upp och enkla att använda. Dessutom lätta att flytta.
• Hydrauliska stödben
• Lätt att byta såll
• Rejäla och säkra gångbanor
• Fällbara trappor med räcken
• Fällbara transportörer ombord
• Hydraulpump och batteripack för uppstart
• Krok och hjul för hantering på plats
• Kan utrustas med bolldäck
TRANSPORTLÄNGD: 11,0 m
TRANSPORTBREDD: 3,0 m
TRANSPORTHÖJD: 3,55 m
En siktstation är en arbetsplats. Stor vikt har lagts under utvecklingsarbetet vid att skapa en trygg arbetsmiljö. Maskin Mekanos konstruktörer har tagit fram ett antal nya säkra och driftsäkra ingreppsskydd.
Även för att underlätta sållbyten har Maskin Mekano ett antal unika lösningar. Rejäla gångbanor finns vid sidan om och bakom sikten, de nås via en hydrauliskt fällbar trappstege som är utrustad med handledare och självstängande grind. Matartransportören fälls rakt upp för total tillgänglighet till överdäck. Framför sikten kan stupen rullas undan hydrauliskt.
I övrigt har Maskin Mekanos utvecklingsteam jobbat hårt med att minimera behovet av operatörsingripanden på maskinen. Exempel på detta är att samtliga lagerenheter på transportörerna är engångssmorda.
Elskåpet är alltid förberett för förregling med framförvarande eller anslutande maskin. Siktstationen kan utrustas med uppkopplat elskåp vilket möjliggör att våra servicetekniker kan hjälpa användarna att felsöka eller kalibrera maskinerna på distans.
Fokus på användarvänlighet och säkerhet

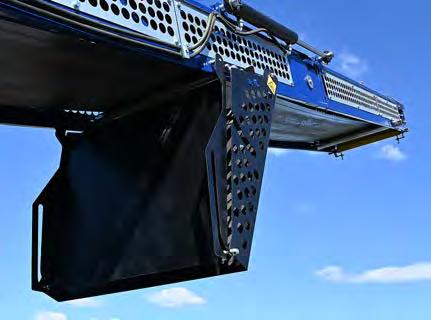

Skjutbara stup underlättar vid sållbyten. Sikten är lätt att komma åt från alla håll.

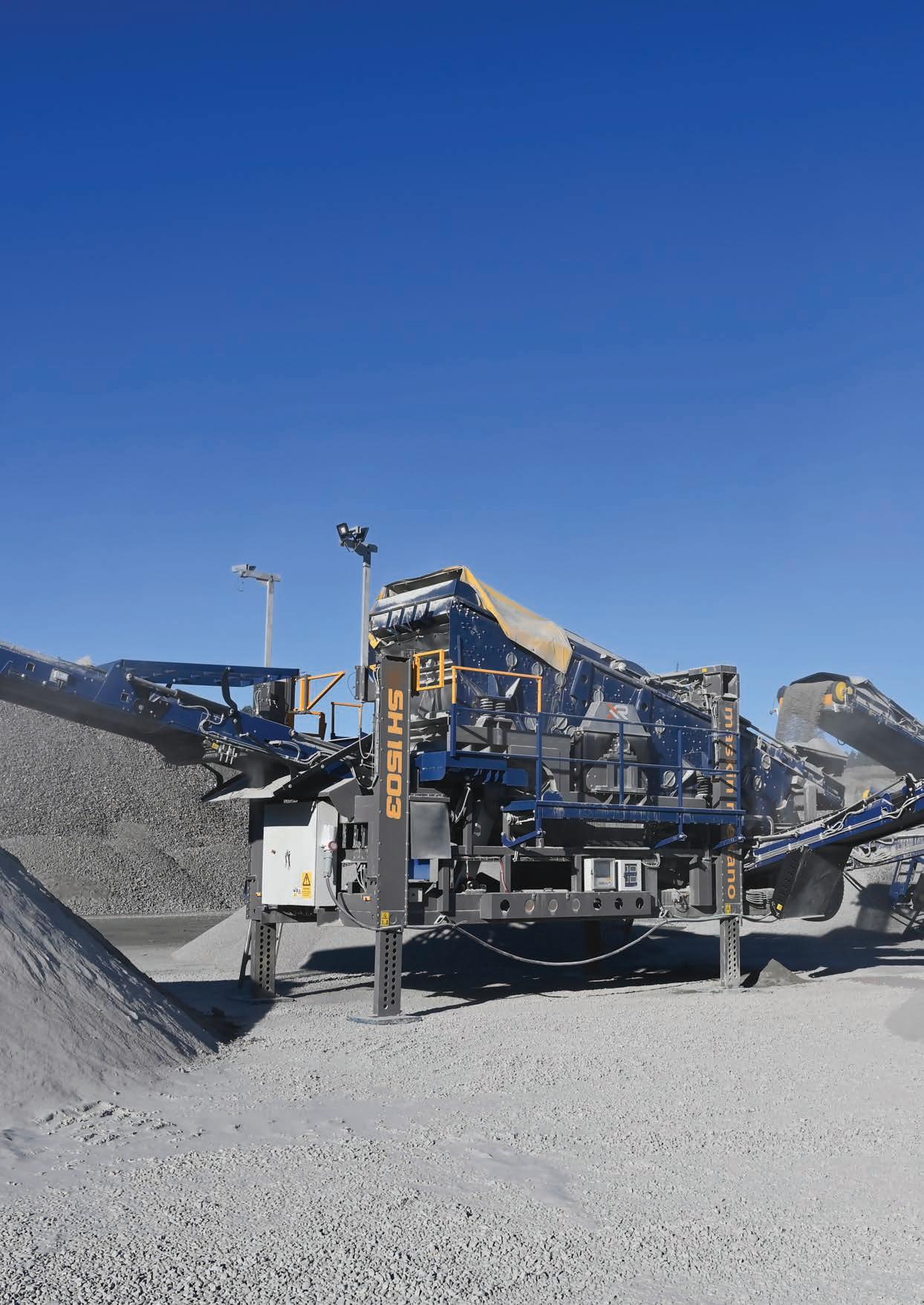

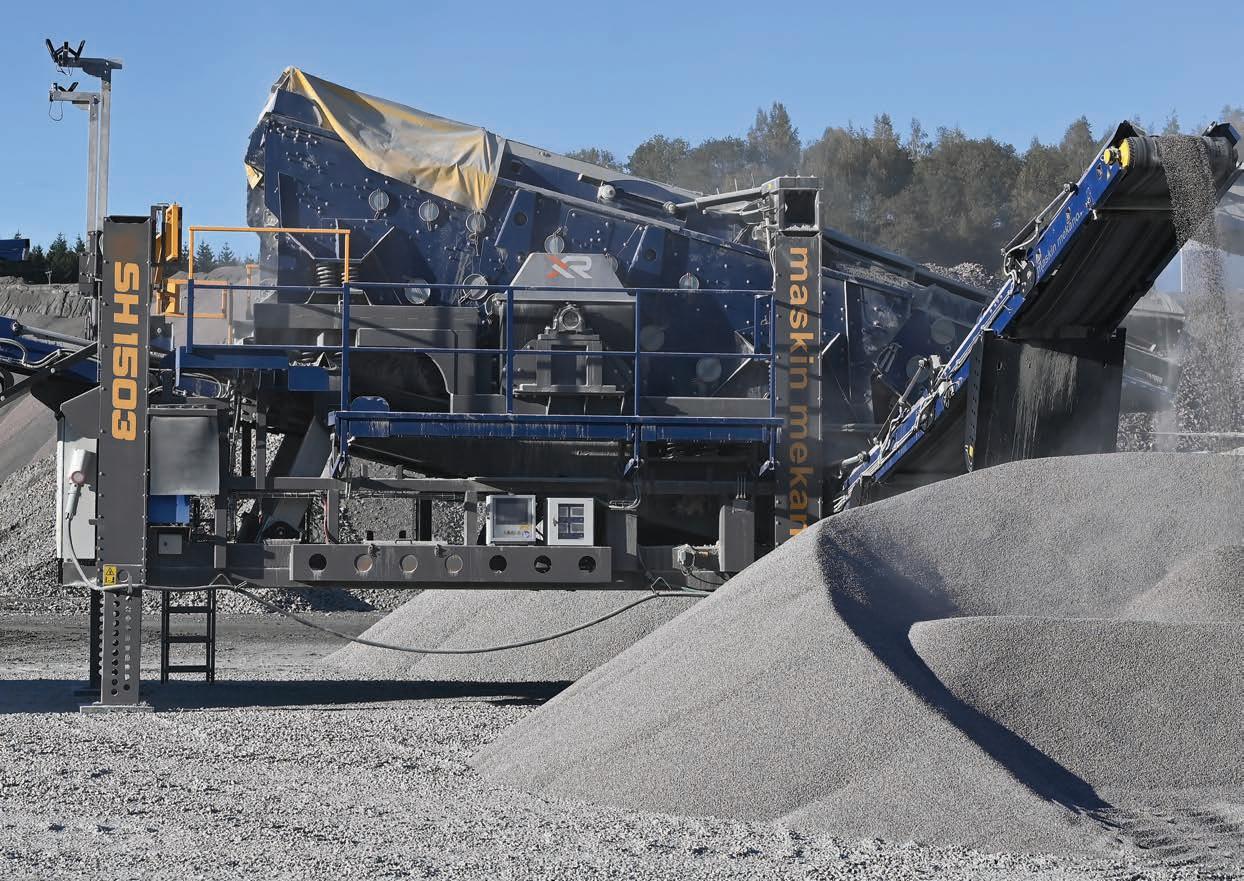

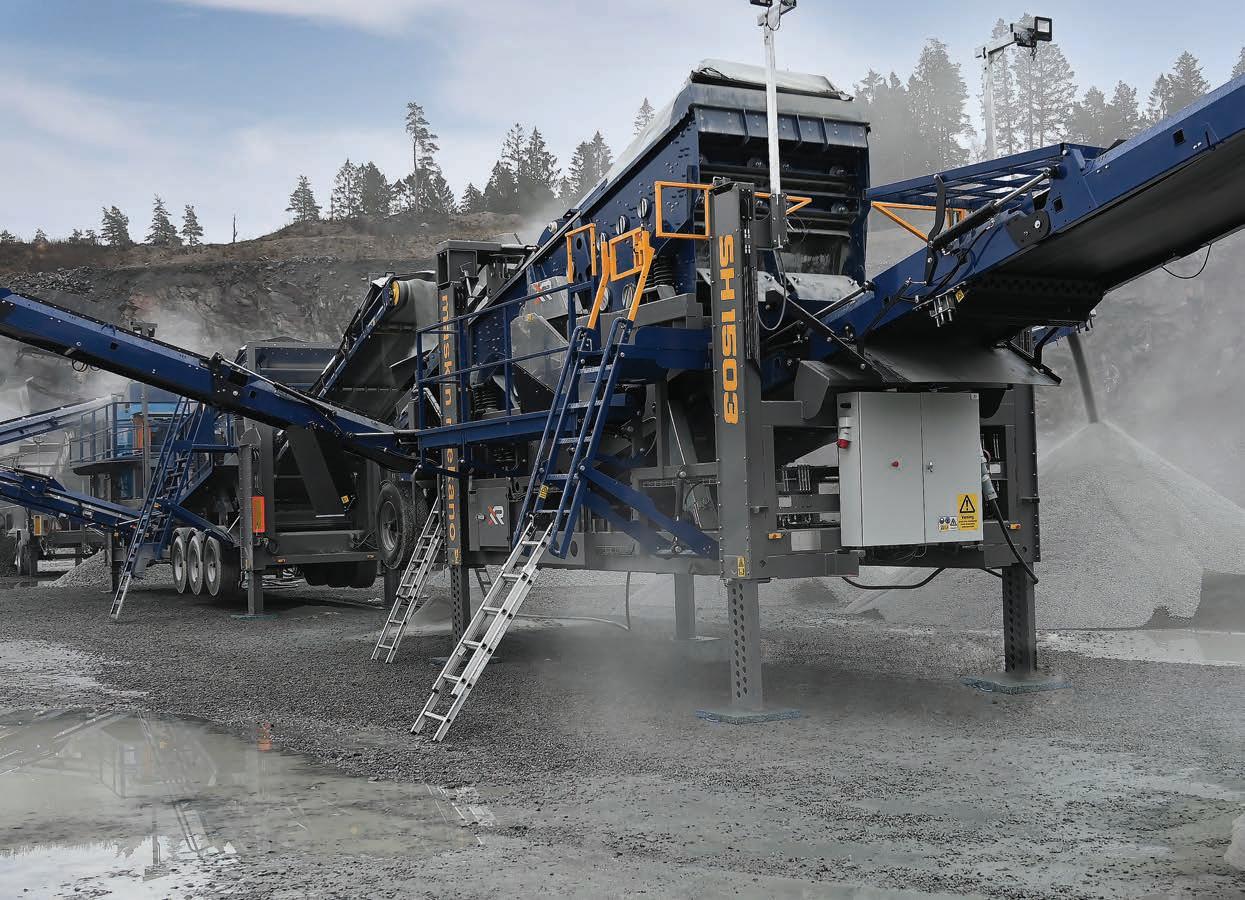

PREMIUM SLUTSIKTAR
För stora materialflöden

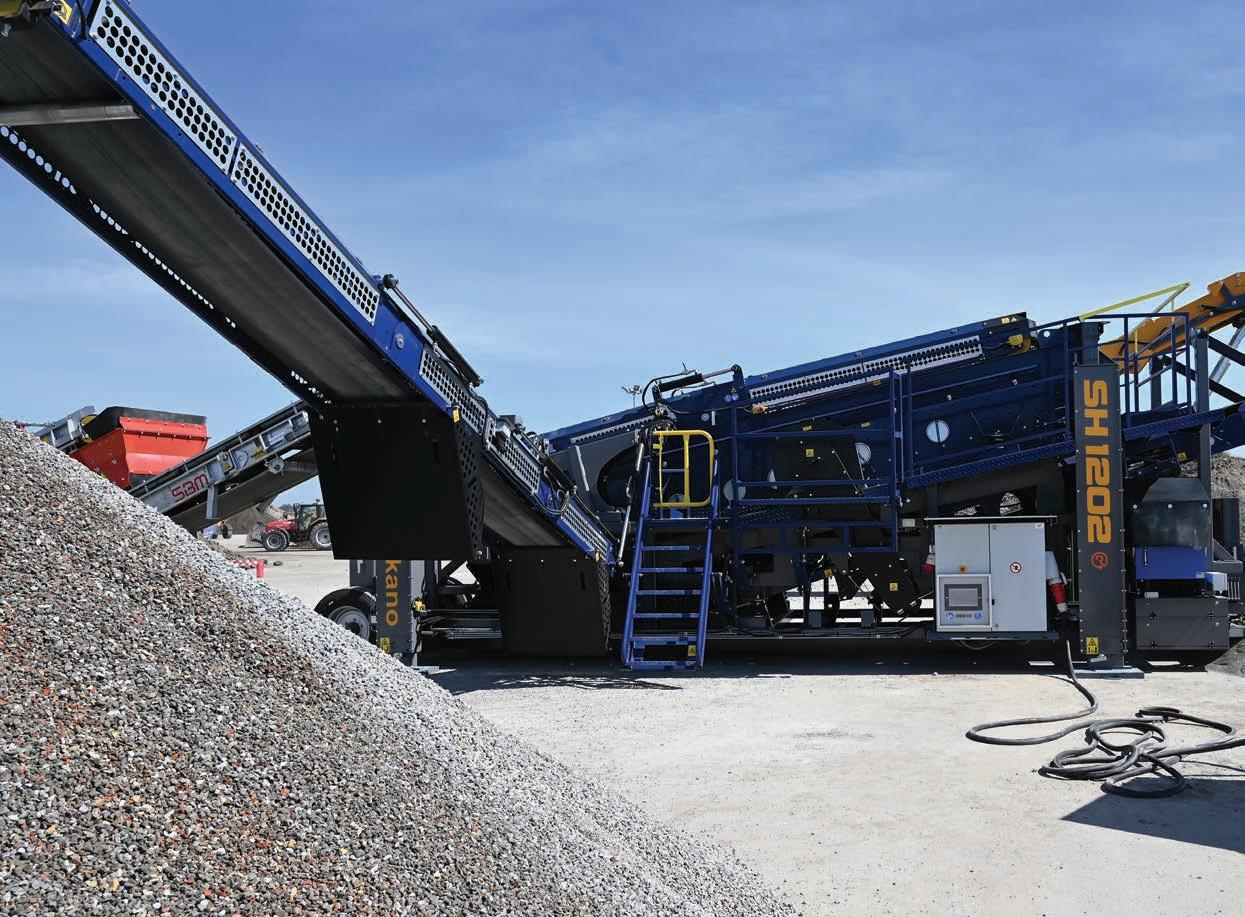

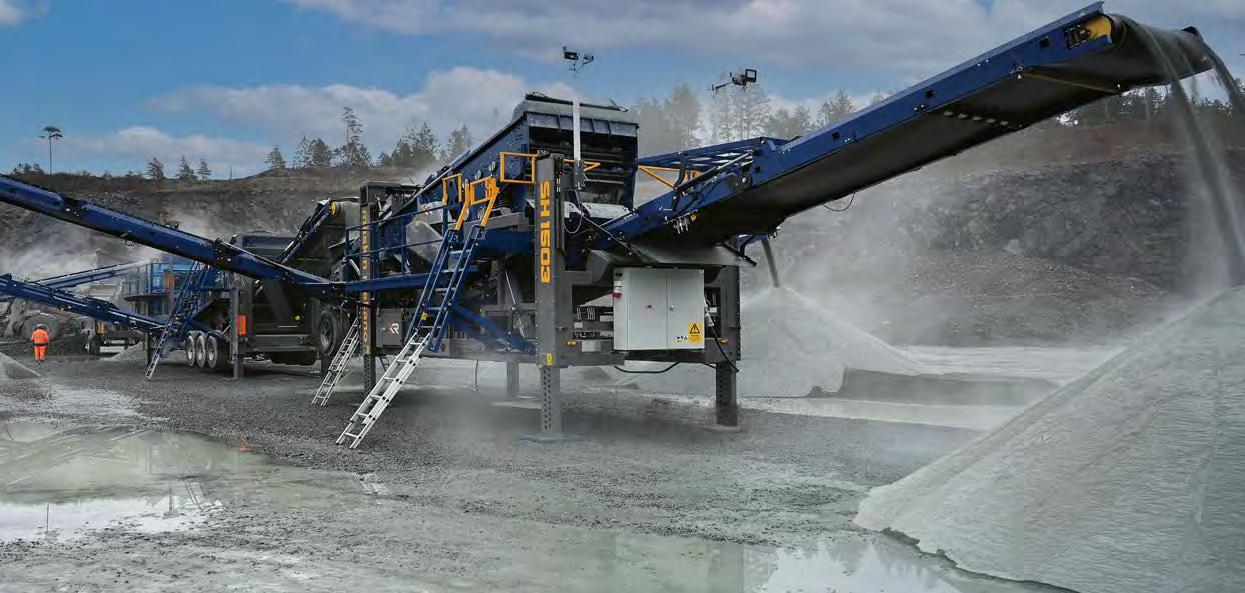

Maskin Mekanos generation 1500 slutsiktar är designade för att möta dagens krav på ännu högre kapacitet, större siktnoggrannhet, lägre driftskostnader, lägre ljudvolym, mindre CO2 avtryck och säkrare arbetsplatser. Modellerna i 1500-serien bygger vidare på Maskin Mekanos koncept av flyttbara enheter, vilka i produktion liknar stationära anläggningar tack vare det upphissade produktionsläget.
Maskinerna har stora gummihjul för transport inom arbetsplatsen. Hanteringskroken sitter i rätt ända på maskinen, enkelt att passa in under påmatande transportör från kross, matare eller annat sorteringsverk. Maskinernas korta format (SH 1502 8,7 m, SH 1503 9,7 m) i transportläge gör dem enkla att transportera på trailer. I de flesta fall kan trailern backas in under de höga stödbenen vid lastning.
TRANSPORTLÄNGD: 8,8 m
TRANSPORTBREDD: 3,0 m
TRANSPORTHÖJD: 3,2 m
• Krok och hjul för transport inom täkten
• Chassit designat för enkel trailertransport
• Höga hydrauliska stödben
• Rejäla och säkra gångbanor
• Smidiga lösningar underlättar sållbyten
• Fällbara utlastningstransportörer ombord
• Kan utrustas med bolldäck

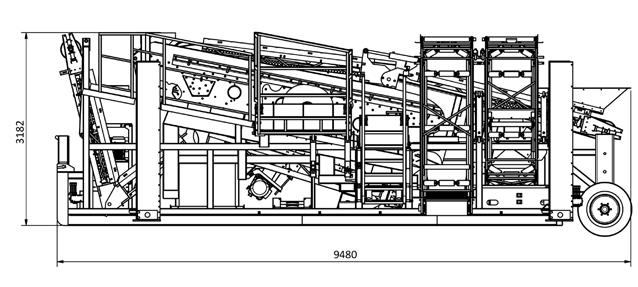

TRANSPORTLÄNGD: 9,8 m
TRANSPORTBREDD: 3,0 m
TRANSPORTHÖJD: 3,55 m

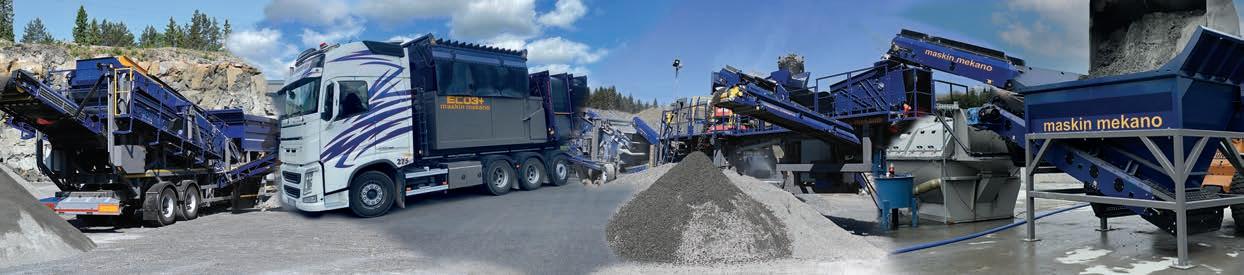

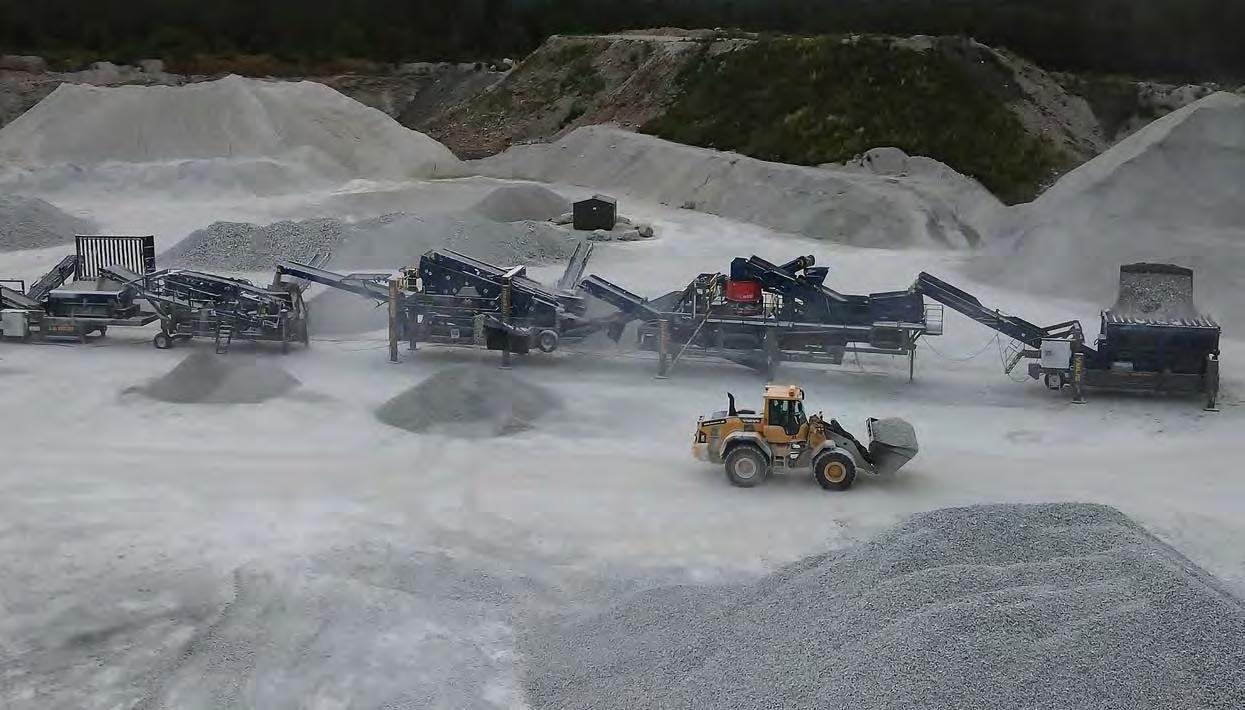

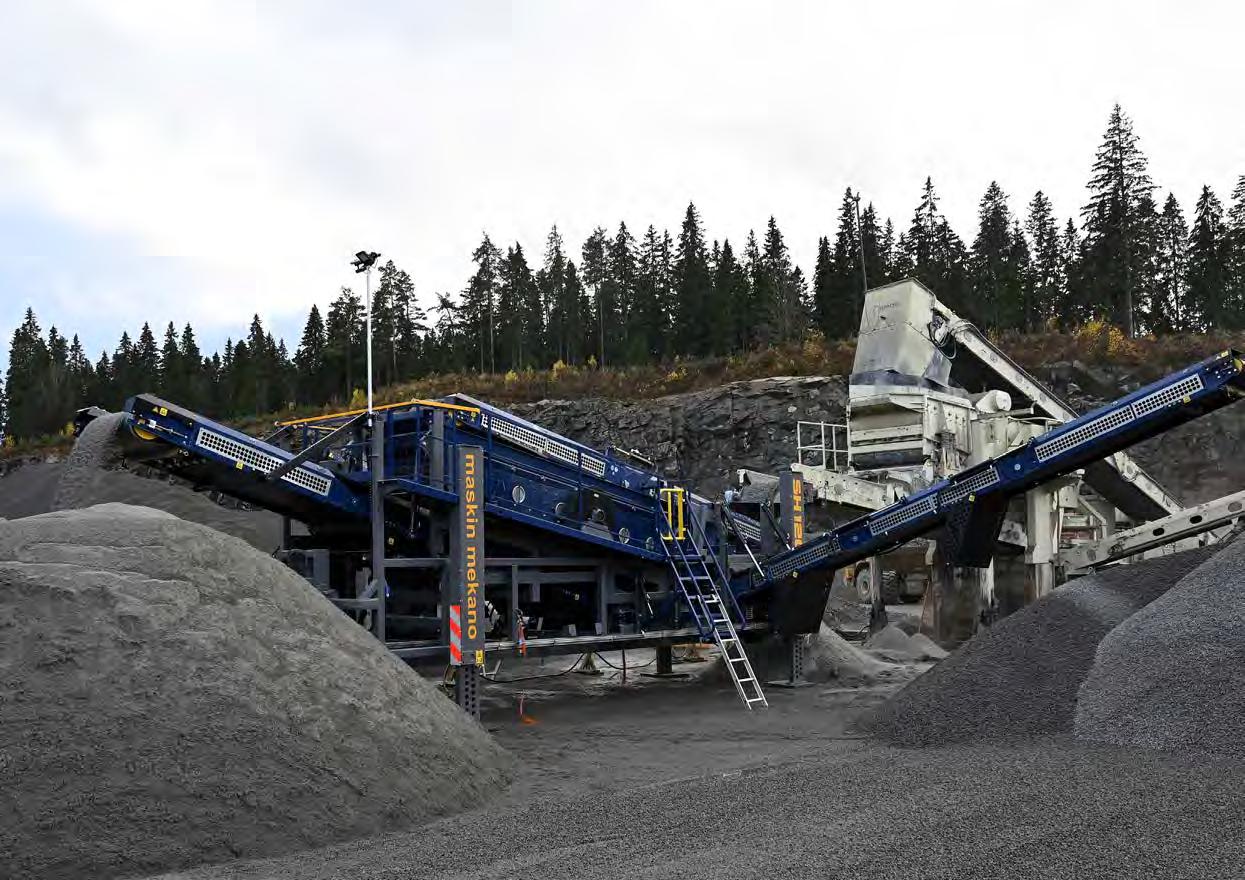

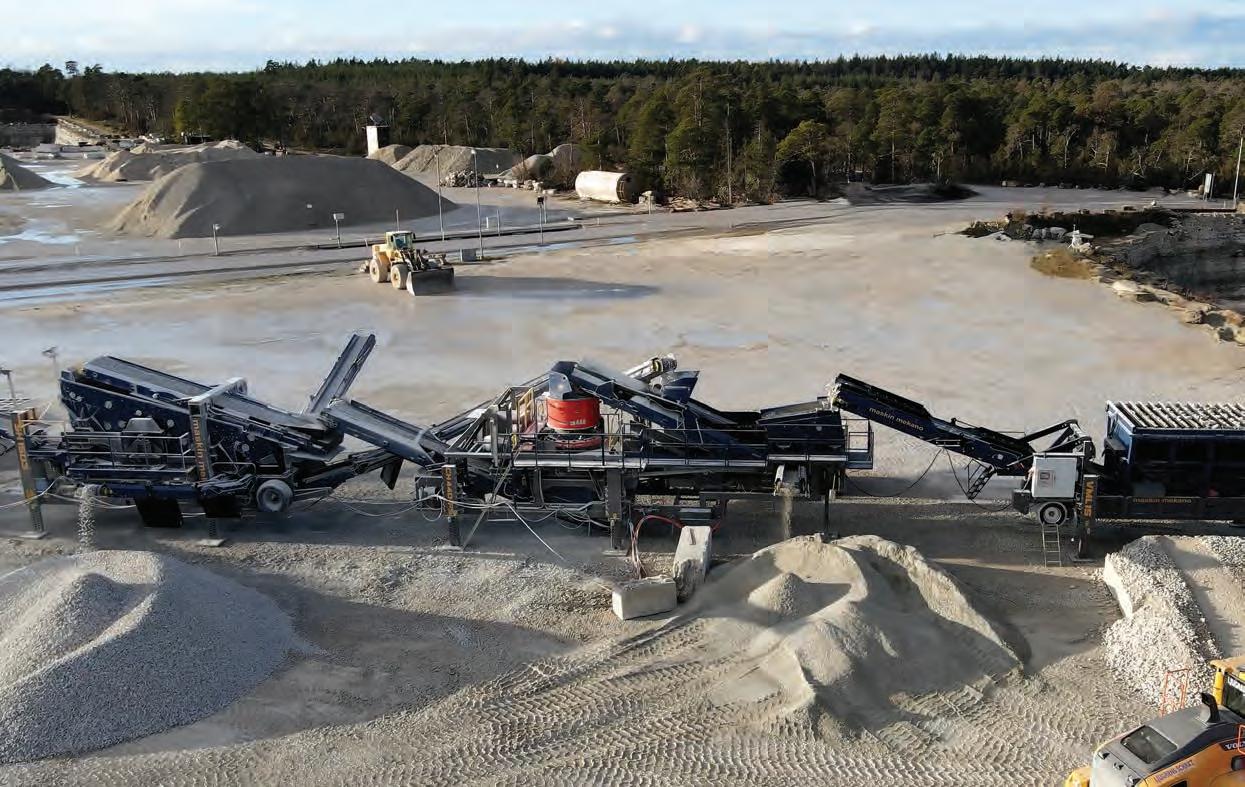

Bygg din krossanläggning
Ambitionen med det nya modulbaserade konceptet från Maskin Mekano är att kombinera det bästa från stationära anläggningar med flexibiliteten i en flyttbar anläggning. I produktion påminner dessa maskinenheter på sina höga stödben om stationära anläggningar samtidigt som de är väldigt enkla att flytta mellan olika arbetsplatser. Med Maskin Mekanos moduler för matning, krossning och siktning är det enkelt att skapa en optimerad anläggning med hög kapacitet som också är hållbar, säker och flexibel.
Styrsystemen är förreglingsbara, och även nödstoppskretsarna är kompatibla med hela Maskin Mekanos modulbaserade program vilket innebär att oavsett i vilken konstellation maskinerna kombineras i så kan man skapa en säker arbetsplats. Samtliga maskiner i modulprogrammet är utrustade med rejäla och omfattande gångbanor med ordentliga räcken och grindar samt fällbara trappor med räcken.
• Eldrift
• Förreglingsbara styrsystem och nödstoppsslingor
• Användarvänligt och säkert servicearbete
• Säker etablering och avetablering
• Ingen demontering av maskindelar vid flytt
• Lastning och lossning utan lyfthjälp
• Transportbredd <3,0 m, dvs inget behov av följebil

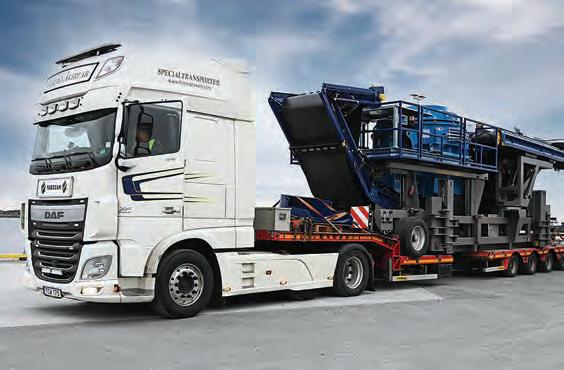

Vår lösning för traileroptimerad lastning
1. Hissa upp maskinen 2. Backa in trailern
3. Sätt ner på trailern
Hissa upp stödbenen

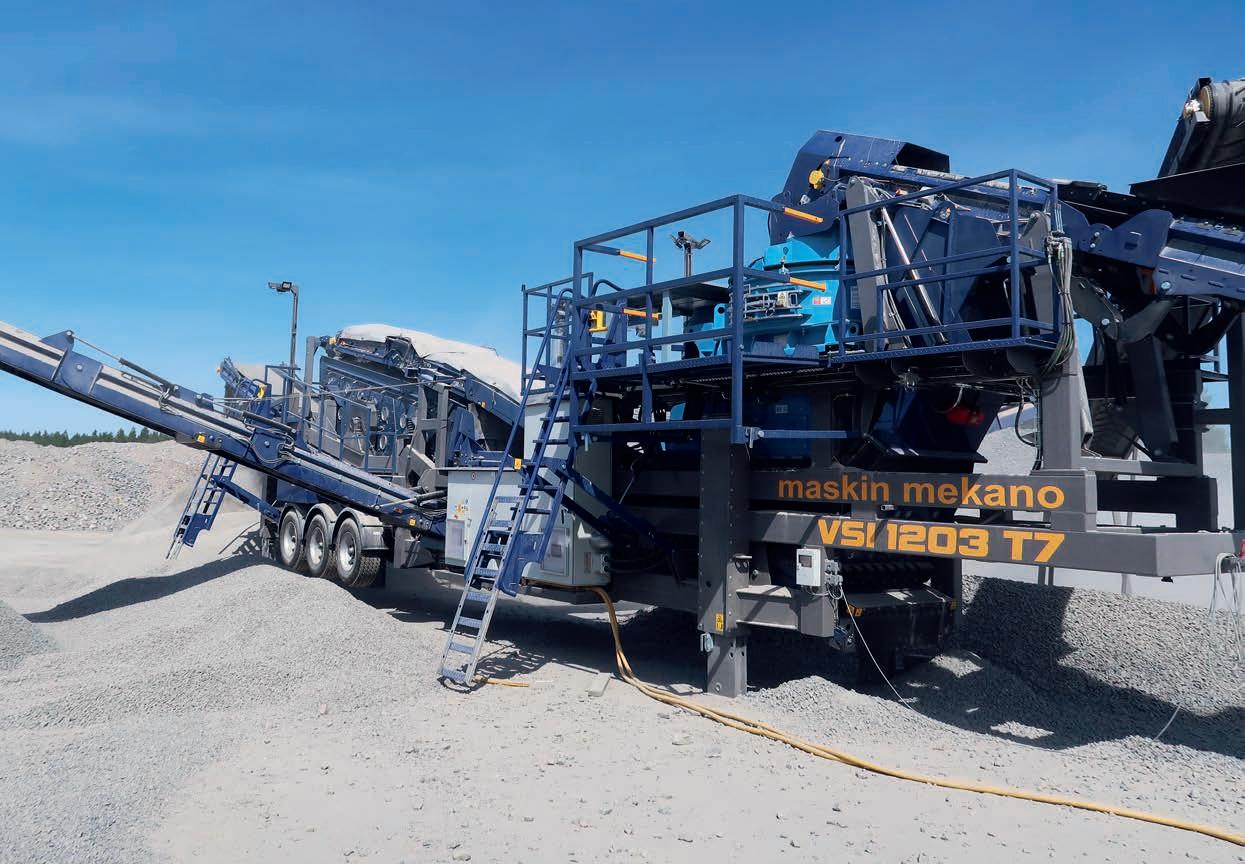

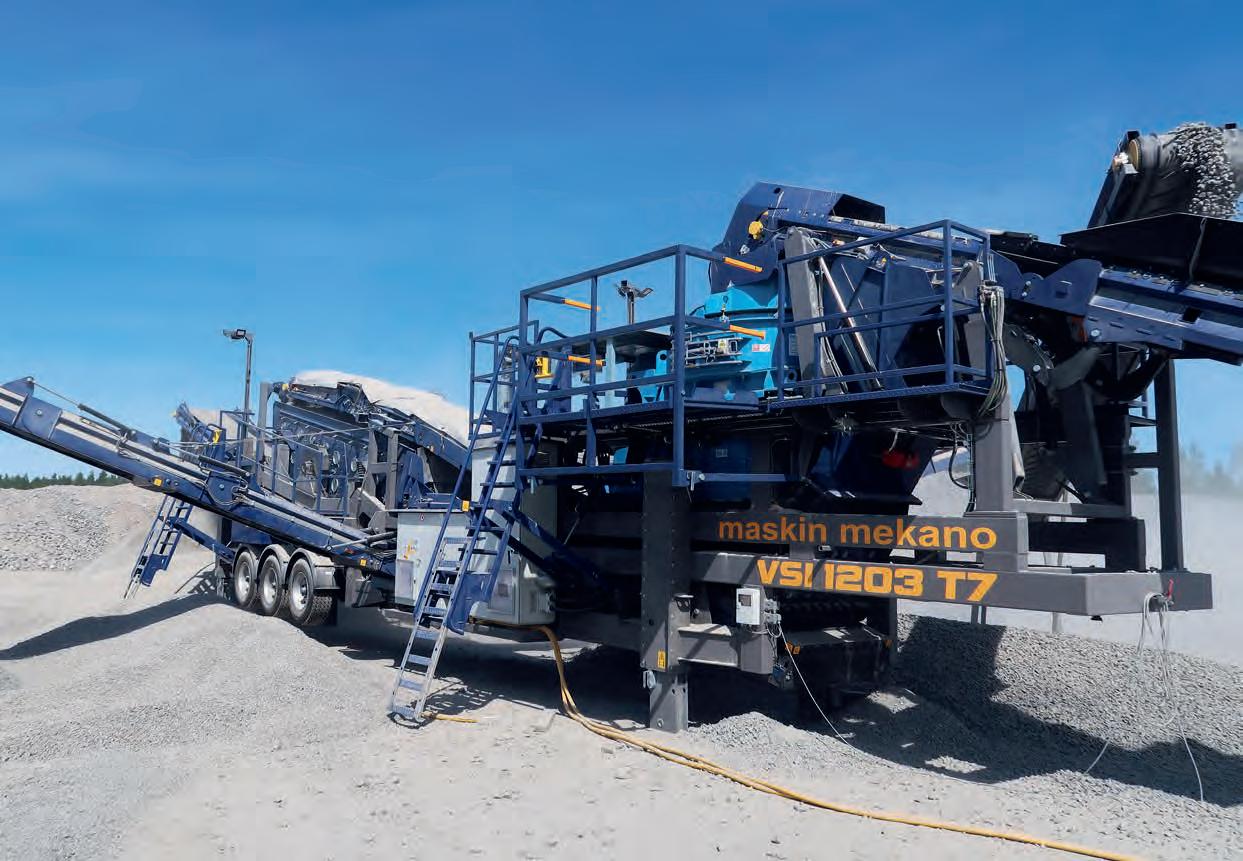

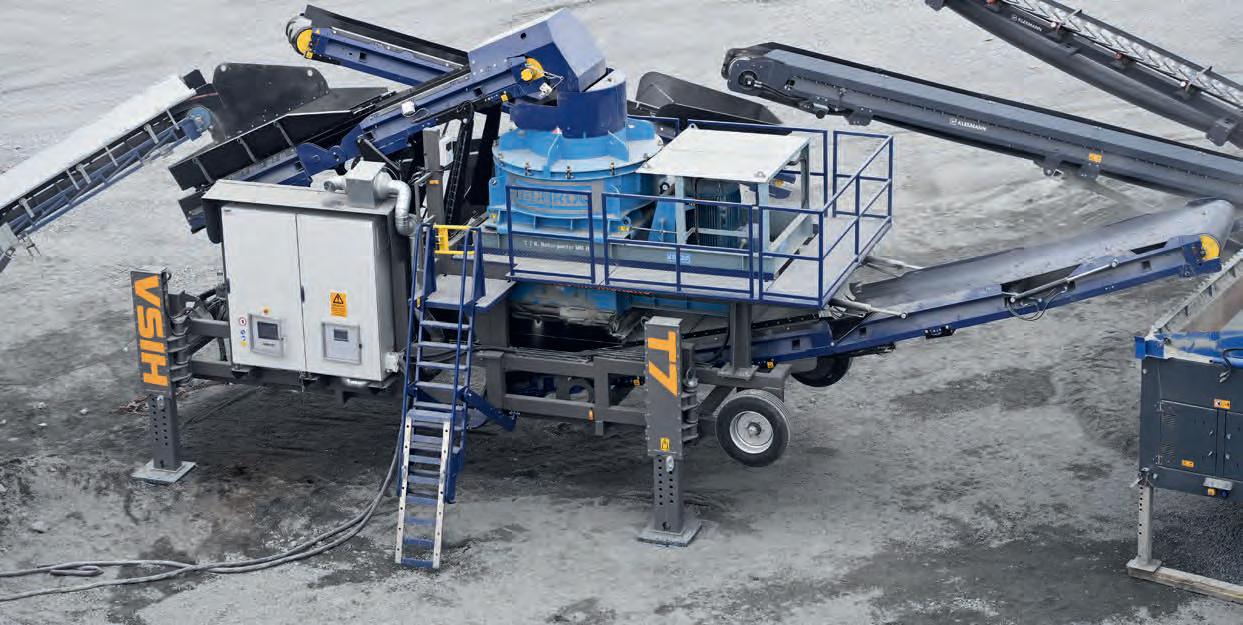

VSI-KROSSAR
Optimera formen
TRANSPORTLÄNGD: 18,8 m
TRANSPORTBREDD: 3,0 m
TRANSPORTHÖJD: 4,5 m
Efterfrågan på högförädlade krossprodukter med hög och konsekvent kvalitet växer stadigt. VW 200-4 OCH VH 200 är kompletta maskiner med VSI-kross. Med dessa helt elektriskt drivna anläggning får du en kostnadseffektiv produktion vare sig ditt behov avser maskinsand, bättre kubisitet eller ett justerat kulkvarnsvärde.
• VSI kross från Techroq
• Kapacitet 200 ton/h
• Hydrauliska stödben
• Gångbanor och fällbara trappor med räcken
• Förreglingsbara styrsystem och nödstoppsslingor
• Säker etablering och avetablering
• Transportbredd <3,0 m, dvs inget behov av följebil
TRANSPORTLÄNGD: 13,0 m
TRANSPORTBREDD: 3,0 m
TRANSPORTHÖJD: 3,6 m

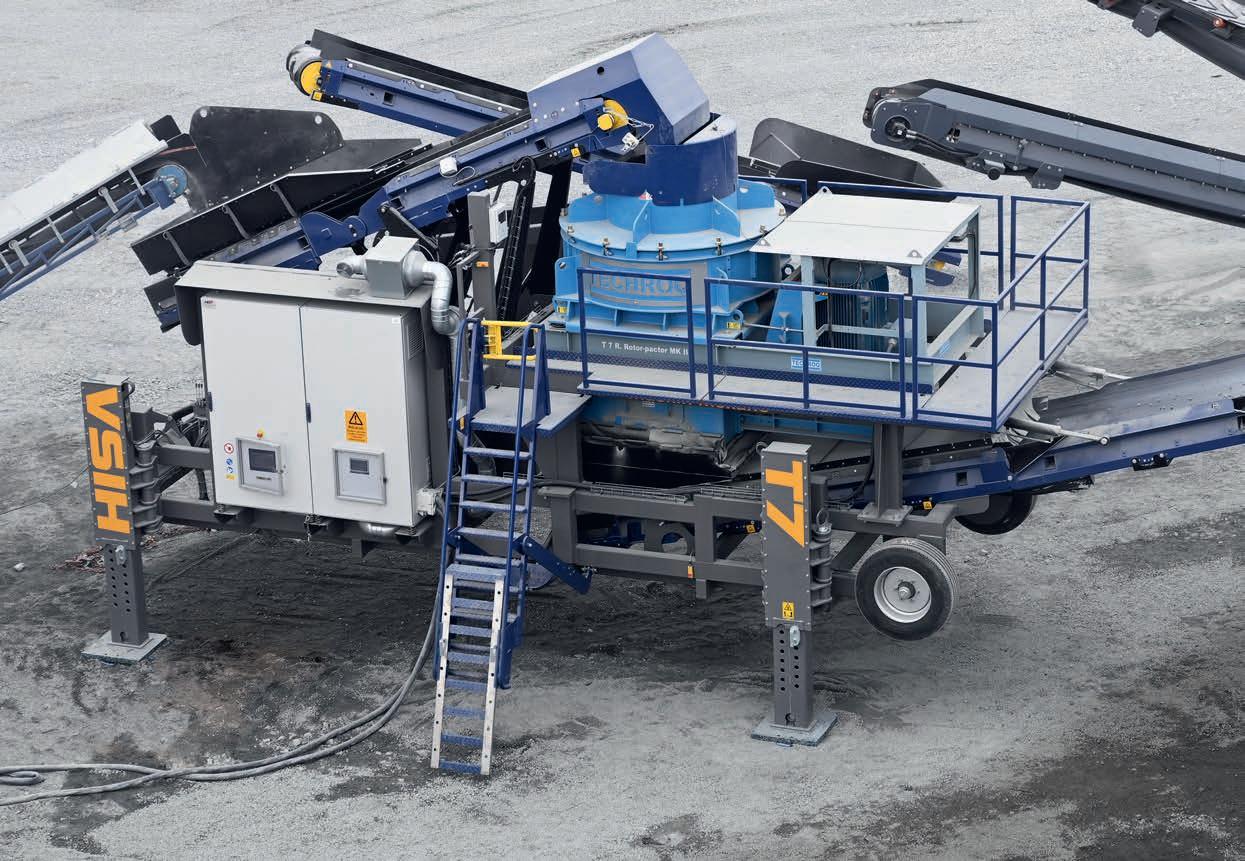

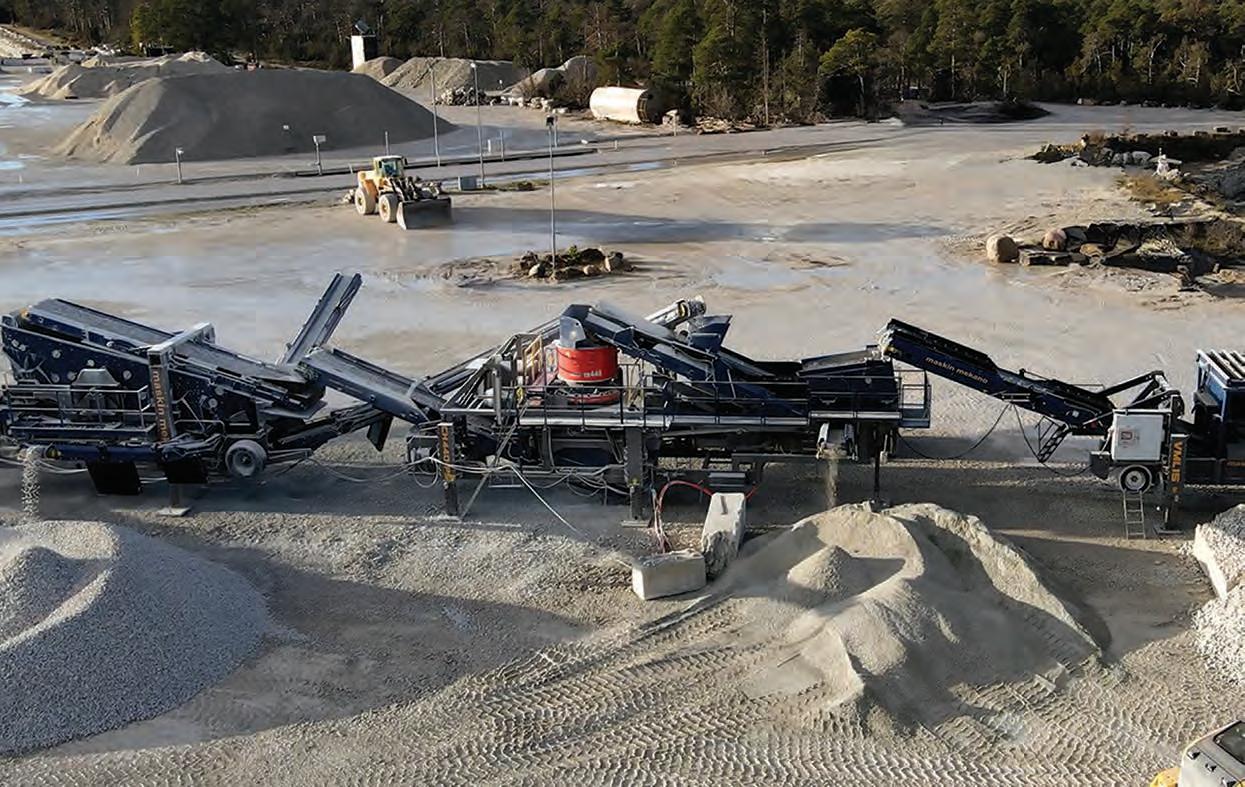

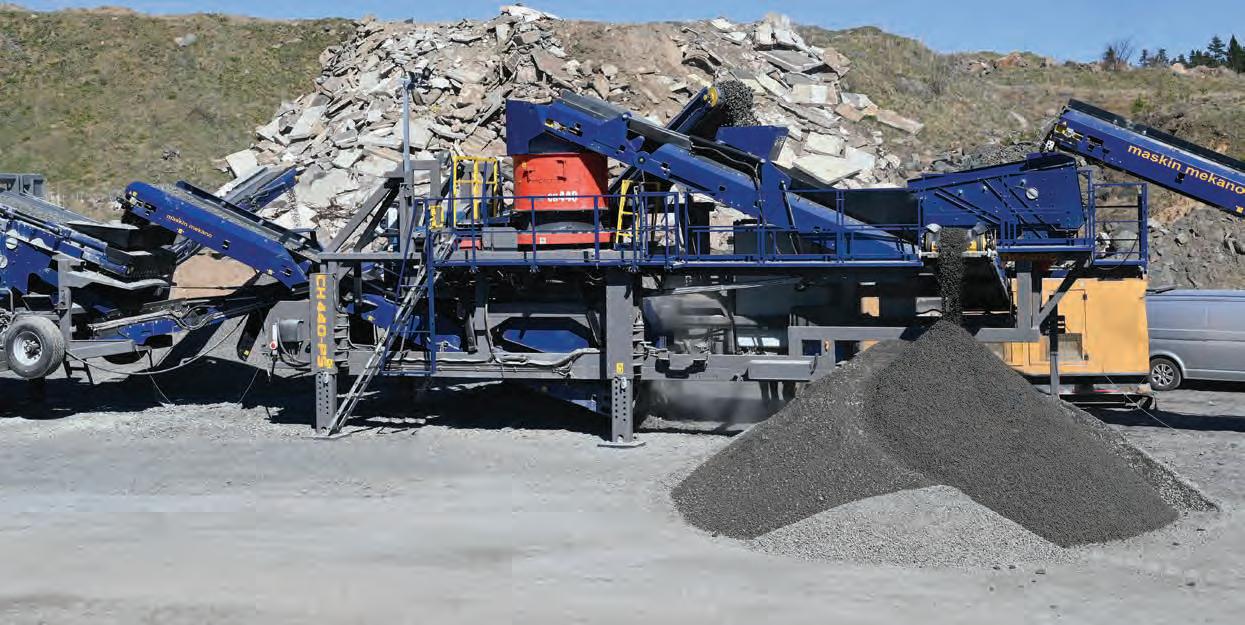

KONKROSSENHET Modulär krossning
TRANSPORTLÄNGD: 14,2 m
TRANSPORTBREDD: 3,0 m
TRANSPORTHÖJD: 3,6 m

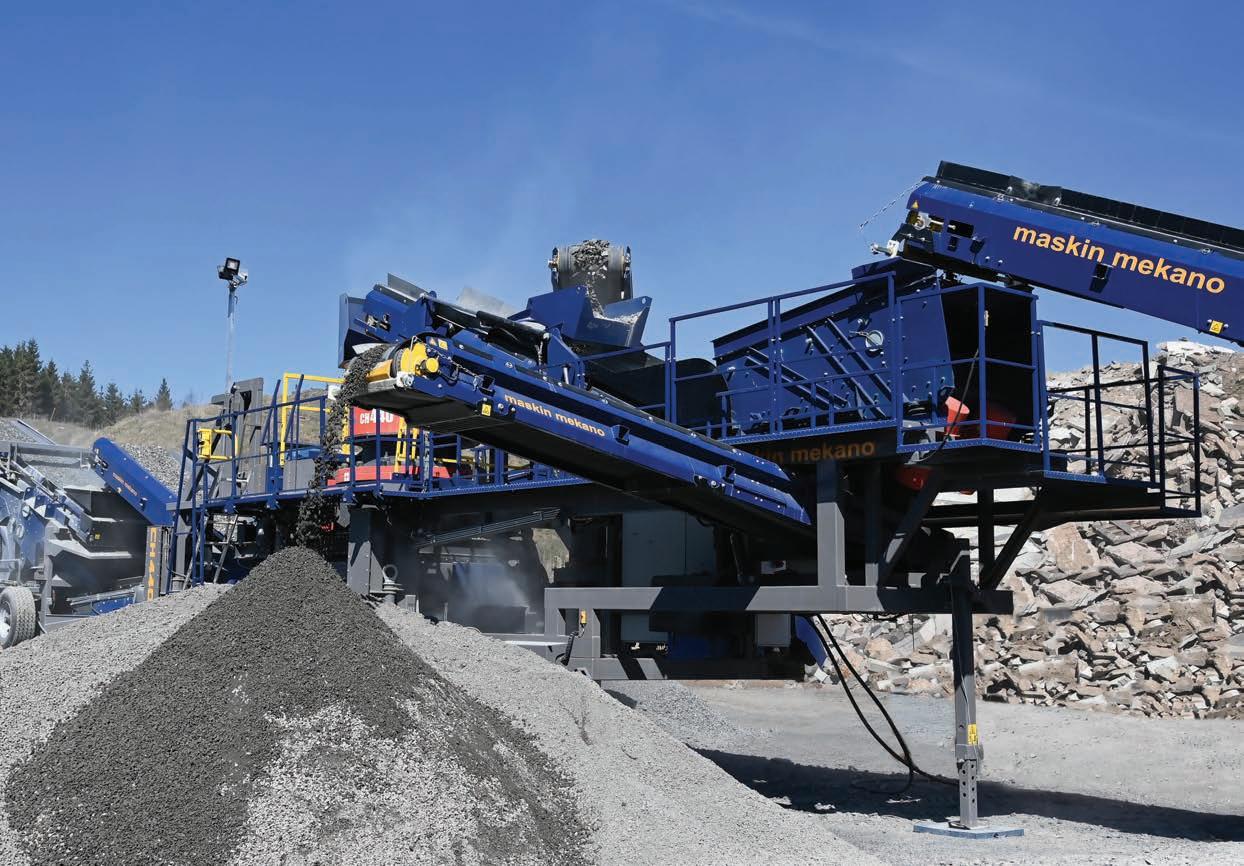

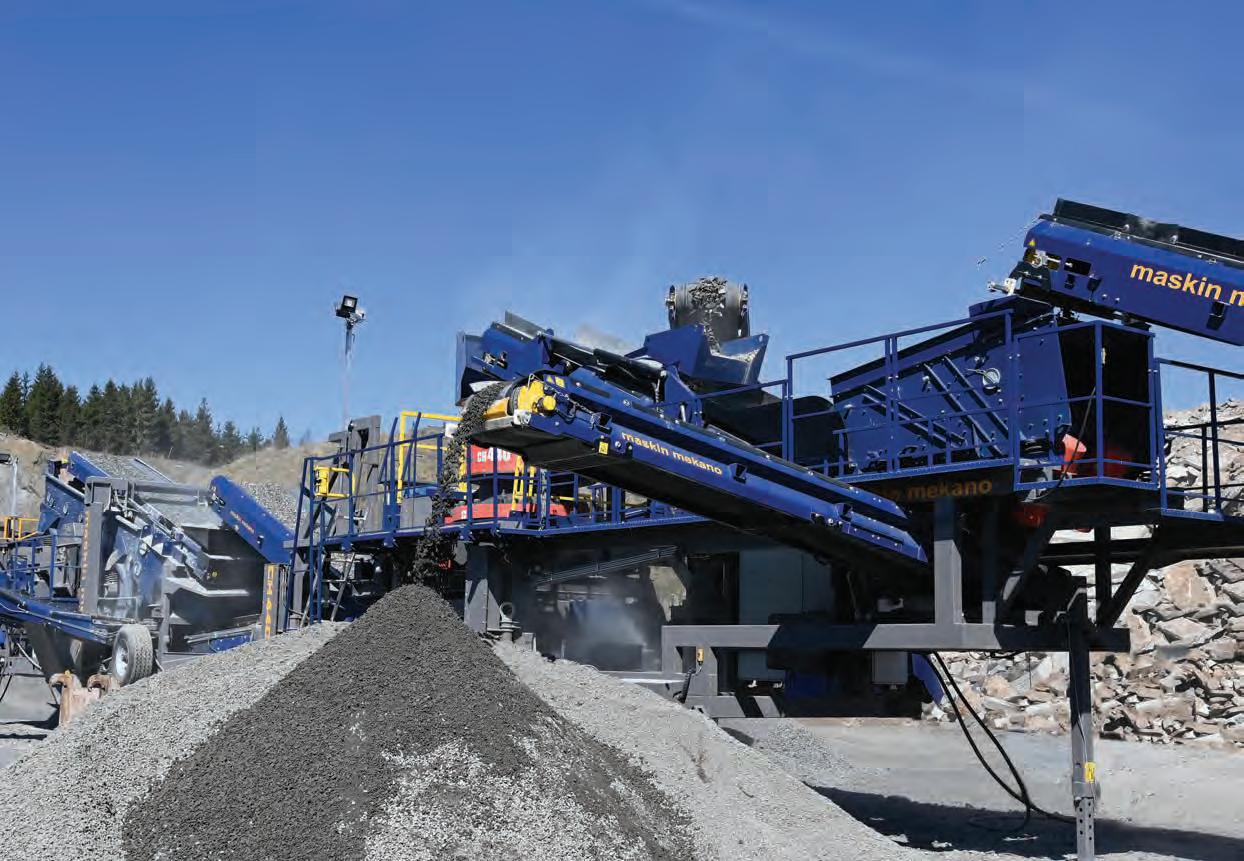

CH180-PS ingår i Maskin Mekanos nya modulbaserade sortiment. Maskinen är en band in/band ut version med försikt och har dessutom en on-board returtransportör som gör den kompatibel med Maskin Mekanos slutsikt SH 1503 för sluten krets. Krossen är Sandviks tillförlitliga och mångsidiga konkross CH440 med hög kapacitet i förhållande till storlek.
• Konkross CH 440 från Sandvik
• Förreglingsbara styrsystem och nödstoppsslingor
• Användarvänligt och säkert servicearbete
• Säker etablering och avetablering
• Ingen demontering av maskindelar vid flytt
• Lastning och lossning utan lyfthjälp
• Transportbredd <3,0 m, dvs inget behov av följebil
Effektivisera produktionen

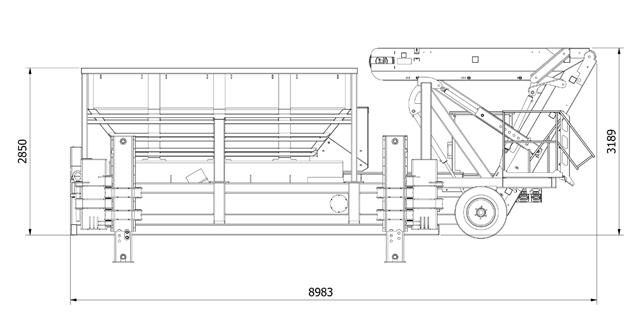

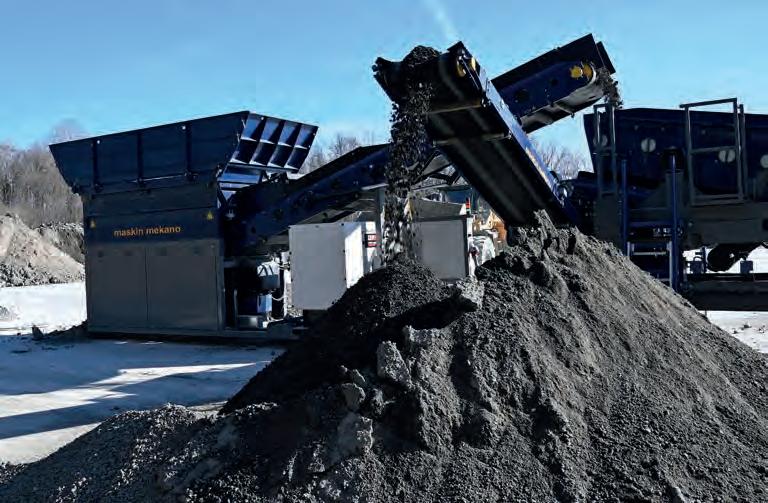

TRANSPORTLÄNGD: 8,9 m
TRANSPORTBREDD: 3,0 m
TRANSPORTHÖJD: 3,2 m

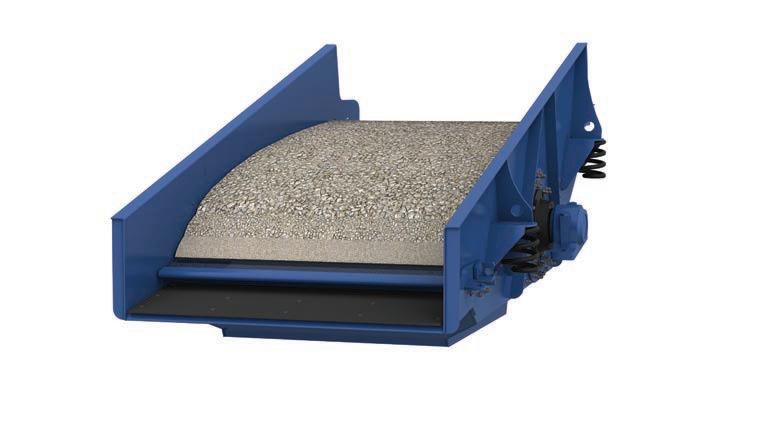

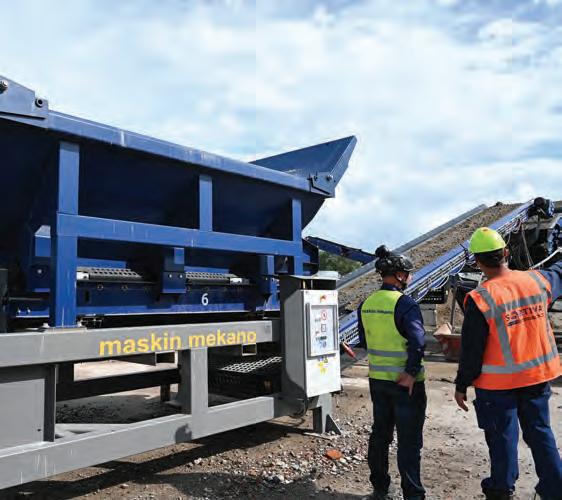

En matare hjälper att dig öka och optimera din produktivitet. En välbyggd matare är essentiell för flyt i produktionen, kapar kostnader för bränsle och personal samt minskar ditt klimatavtryck. Maskin Mekanos matarstationer kan fås med bandmatare eller vibrationsmatare, de kan fås på lastväxlarram eller på höga stödben för att underlätta lastning på trailer. De är robusta, välbyggda och användarvänliga.
TRANSPORTLÄNGD: 7,6 m
TRANSPORTBREDD: 2,3 m
TRANSPORTHÖJD: 3,2 m
• Volym i matarkupan 15 m³ (gjord av Hardox)
• Ilastningshöjd 2,8 m
• Ilastningsbredd 4 m
• Självrensande fällbart grovgaller (option)
• Mycket rejäl konstruktion
• Fällbar utlastningstransportör
• Hjul för bogsering inom täkten
Från överskott till värdefull produkt
Justering av stenmjöl till betongtillverkning. Skapandet av säljbara produkter från överskottsfraktioner. Återvinning. Behovet av tvättning och justering av siktkurvor kan ha flera orsaker. Maskin Mekano erbjuder det flexibla FC-programmet som i hög grad är kompatibelt med våra standardmaskiner. Kombinationsmöjligheterna är många. Vi kan bygga anläggningen helt stationärt, helt mobilt eller som en kombination av båda. Vattenhanteringen kan utformas som ett enkelt in/out eller helt recirkulärt. Det finns flera olika former av sedimenteringslösningar beroende på tillgång till vatten och utrymme. Färskvatten motsvarande avdunstning måste naturligtvis alltid finnas tillgängligt oavsett återvinningsgrad. Processen kännetecknas av driftsäkerhet, energieffektivitet och låg vattenförbrukning.
Service, support och reservdelar
Eftersom vi verkat i kross- och sorteringsbranschen i flera generationer har vi samlat omfattande erfarenhet och kunskap inom området. Vi kan mer än att bara sälja maskiner. När du väljer Maskin Mekano får du en seriös partner som kan bistå med rådgivning för att optimera hela din process. Nyckeln till lönsam produktion är att man kan lita på sin utrustning och att det finns reservdelar och support när det behövs.
Därför har vi byggt upp en eftermarknadsavdelning som präglas av hög teknisk kompetens och mycket korta leveranstider. De flesta reserv- och slitdelar till vårt standardprogram finns på lager i Jönköping och kan skickas omgående. Vi lagerför även de flesta siktdukarna till våra standardmaskiner.
Support-online finns som tillval på de flesta av våra produkter.
