Maskin Mekanos Modulkoncept

MODUL

KONCEPT ET

ÖKA PRODUKTIVITETEN -MINSKA DITT KLIMATAVTRYCK

SKAPA EN KROSSANLÄGGNING EFTER DINA BEHOV & FÖRUTSÄTTNINGAR SOM ÄR FLEXIBEL OCH LÄTTFLYTTAD OCH KAPAR DINA PRODUKTIONSKOSTNADER Ett familjeföretag Maskin Mekano är ett svenskt familjeägt företag med en lång tradition av att utveckla, tillverka och leverera krossoch sorteringsverk. Sedan starten 1956 har vi 70 års erfarenhet av att leverera högkvalitativ utrustning till bygg-, ballast- och återvinningsindustrin.

Vår mission är att erbjuda lösningar som kombinerar effektivitet, driftsäkerhet och hållbarhet– och som hjälper våra kunder att nå maximal produktivitet med minimal miljöpåverkan.

Våra produkter & lösningar Maskin Mekano är stolta över sitt moderna sortiment av mobila kross- och sorteringsverk, framtaget genom gedigen erfarenhet, stort kunnande och i nära samarbete med våra kunder.

Vi är specialiserade på mobila, semi mobila och stationära enheter, alltid utvecklade med användaren i fokus:

• • •

Överlägsen prestanda– konstruerade för hög kapacitet och precision Eldrift– energieffektivt, kostnadsbesparande och miljövänligt Användarvänlig design– säker, intuitiv och enkel att underhålla

Alla produkter utvecklas och förbättras kontinuerligt av våra professionella ingenjörer för att möta framtidens krav. Våra maskiner byggs i Sverige och bär prägeln av skandinavisk kvalitet och hållbarhet.

Innovation & Vibroblock-konceptet Innovation har alltid varit en hörnsten hos Maskin Mekano. År 2015 lanserade vi det banbrytande Vibroblock-konceptet, en lösning som satte en ny standard inom sorteringsteknik.

Med Vibroblock monteras siktlådan på en vibrationsdämpad ram, vilket hindrar vibrationerna från att sprida sig till chassit. Detta skyddar hela verket från vibrationsskador, samtidigt som siktrörelsen förblir mycket effektiv tack vare det aggressiva slaget i Maskin Mekanos STE-siktar.

Resultatet är längre livslängd, minskat underhåll och förbättrad prestanda– ett tydligt mervärde för våra kunder.

Innovation för framtiden Maskin Mekano är dedikerade till att hela tiden presentera ännu mer produktiva och användarvänliga lösningar, och att ta de mobila kross- och sorteringsverken ett steg längre in i framtiden.

Genom fokus på eldrift, modulära lösningar och kunddriven utveckling minskar vi bränsleförbrukning, utsläpp och driftkostnader– vilket gör våra produkter till den mest lönsamma långsiktiga investeringen.

Våra kunder Vi levererar lösningar till företag inom: • Krossning & sortering– bergtäkter, grustäkter och ballastindustrin • Återvinning– hantering av byggavfall, schaktmassor och andra återvunna fraktioner • Entreprenad– mobila lösningar för krossning och sortering på plats Våra kunder uppskattar oss inte bara för tekniken, utan också för vårt engagemang för service, reservdelar och långsiktiga partnerskap.

Låt oss växa tillsammans På Maskin Mekano tror vi på långsiktiga partnerskap. Oavsett om du är slutkund, entreprenör eller återförsäljare kan du räkna med att vi levererar lösningar som gör skillnad.

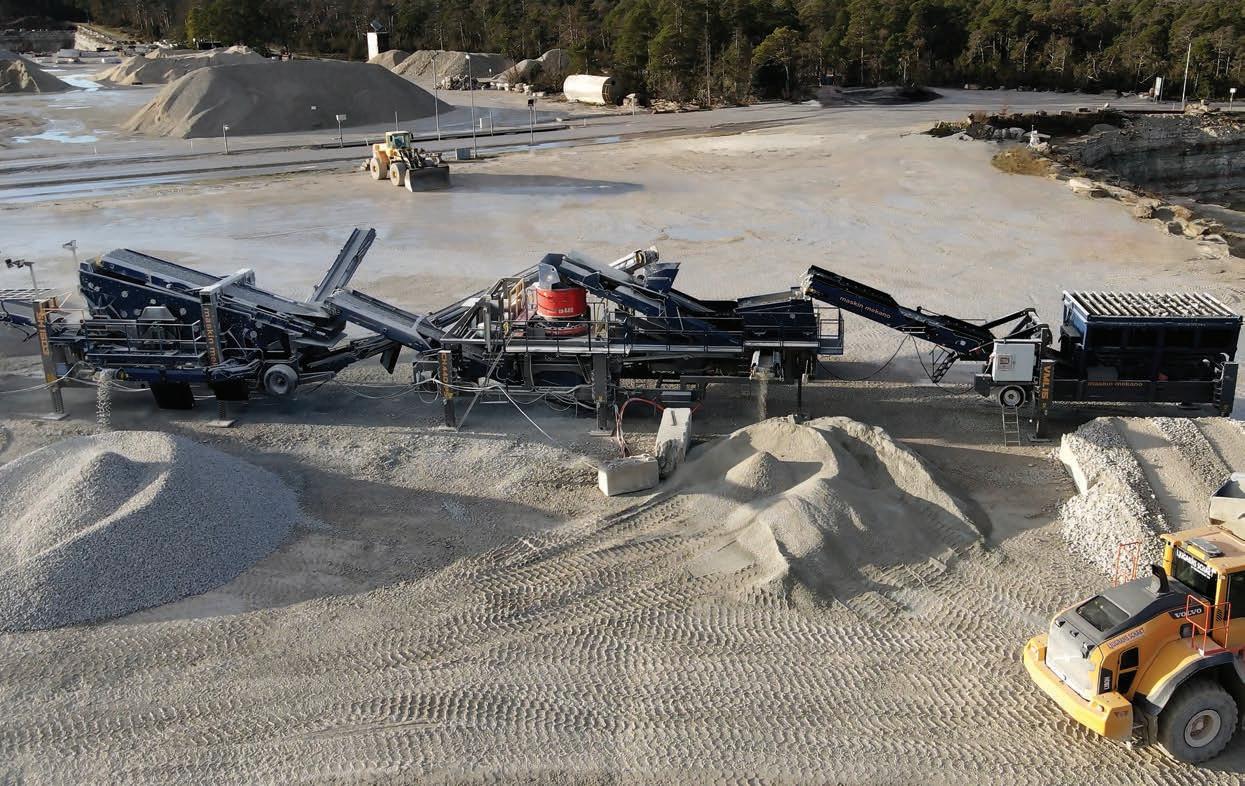

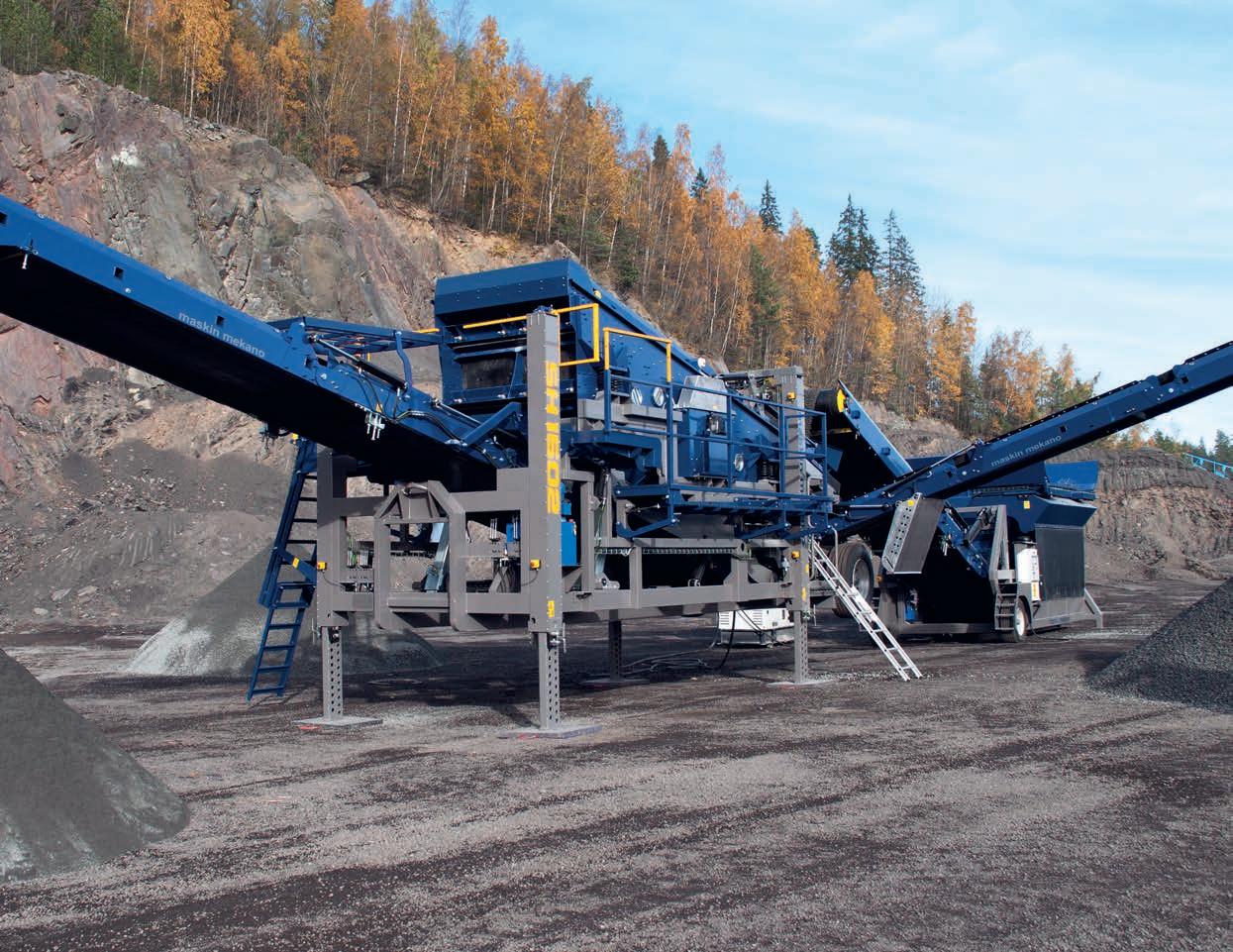

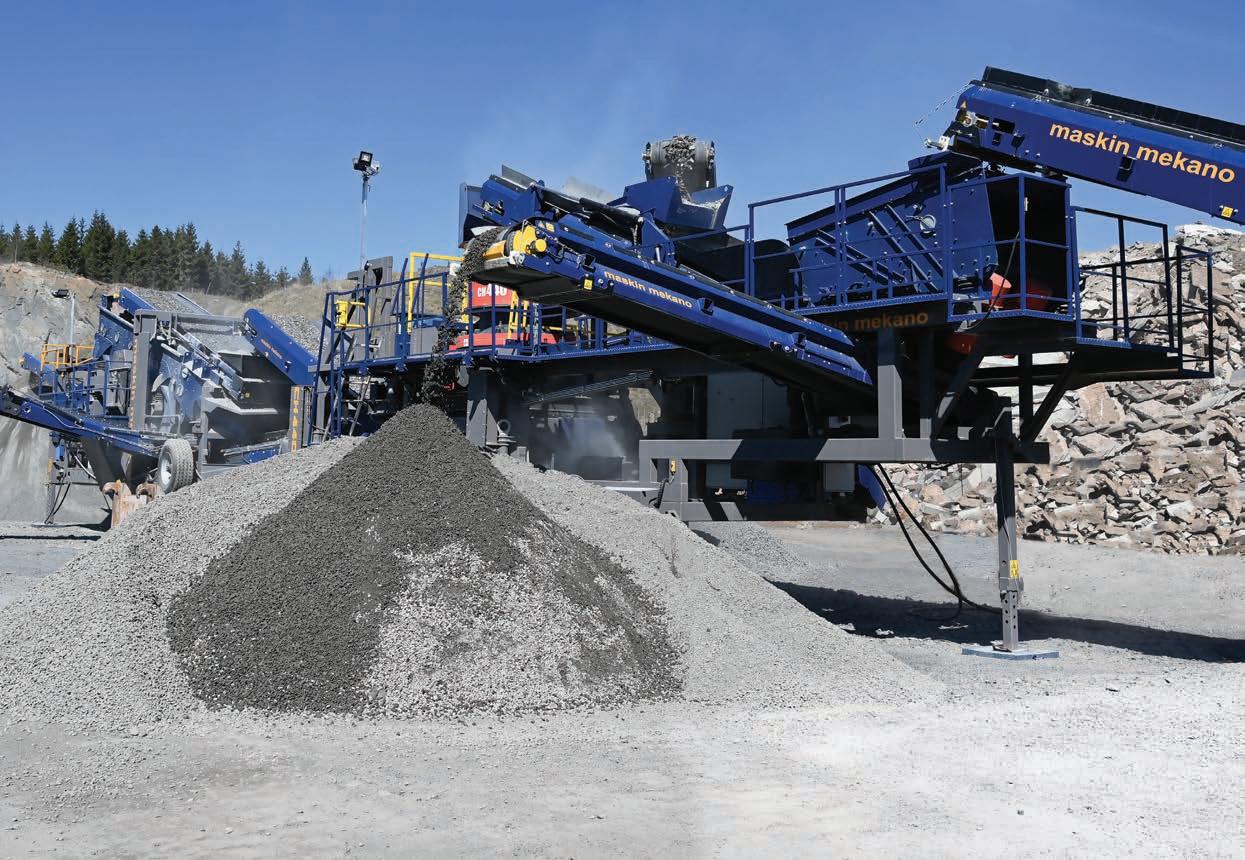

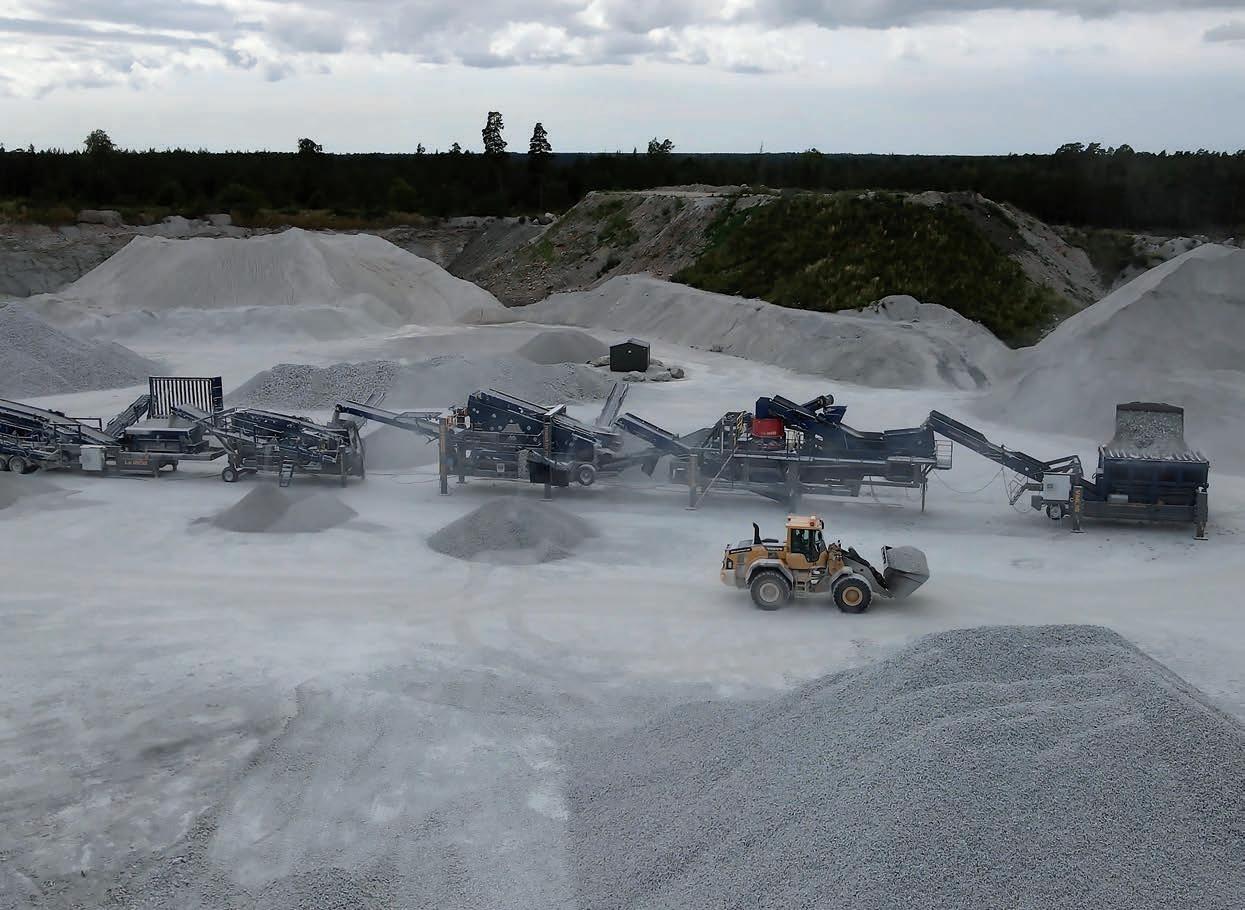

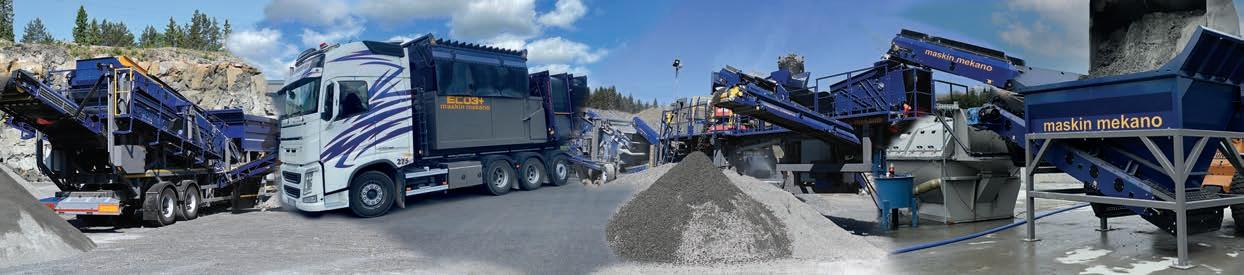

Skapa din anläggning med moduler Ambitionen med det nya modulbaserade konceptet från Maskin Mekano är att kombinera det bästa från stationära anläggningar med flexibiliteten i en flyttbar anläggning. I produktion påminner dessa maskinenheter på sina höga stödben om stationära anläggningar samtidigt som de är väldigt enkla att flytta mellan olika arbetsplatser. Med Maskin Mekanos moduler för matning, krossning och siktning är det enkelt att skapa en optimerad anläggning med hög kapacitet som också är hållbar, säker och flexibel.

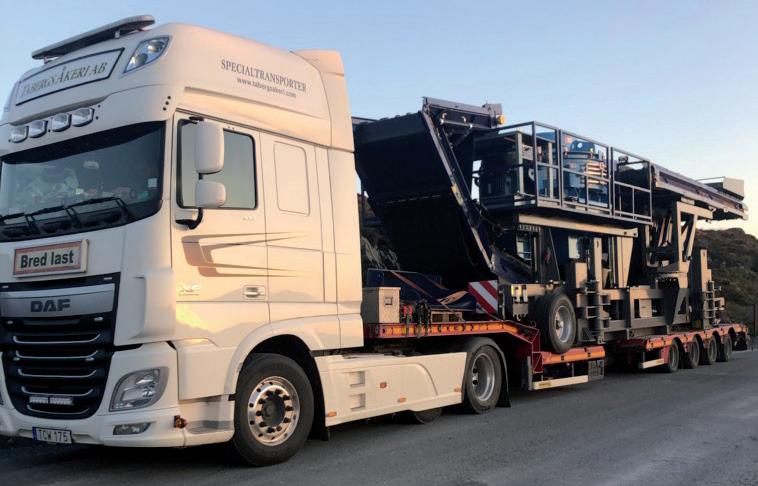

Vår lösning för traileroptimerad lastning

1. Hissa upp maskinen

2. Backa in trailern

3. Sätt ner på trailern

4. Hissa upp stödbenen

Med Maskin Mekanos modulprogram får du: • • • • • • •

Eldrift för låga driftskostnader Förreglingsbara styrsystem och nödstoppsslingor Användarvänligt och säkert servicearbete Säker etablering och avetablering Ingen demontering av maskindelar vid flytt Lastning och lossning utan lyfthjälp Transportbredd <3,0 m, dvs inget behov av följebil

Kompatibla & säkra enheter Styrsystemen är förreglingsbara, och även nödstoppskretsarna är kompatibla med hela Maskin Mekanos modulbaserade program vilket innebär att oavsett i vilken konstellation maskinerna kombineras i så kan man skapa en säker arbetsplats.

Samtliga maskiner i modulprogrammet är utrustade med rejäla och omfattande gångbanor med ordentliga räcken och grindar samt fällbara trappor med räcken.

5. Fäll in stödbenen

MATNING

KUPA

FÖRBRUKNING

VIKT

15 m3

16 kW

16.000

TRANSPORTLÄNGD: 8,9 m TRANSPORTBREDD: 3,0 m TRANSPORTHÖJD: 3,2 m

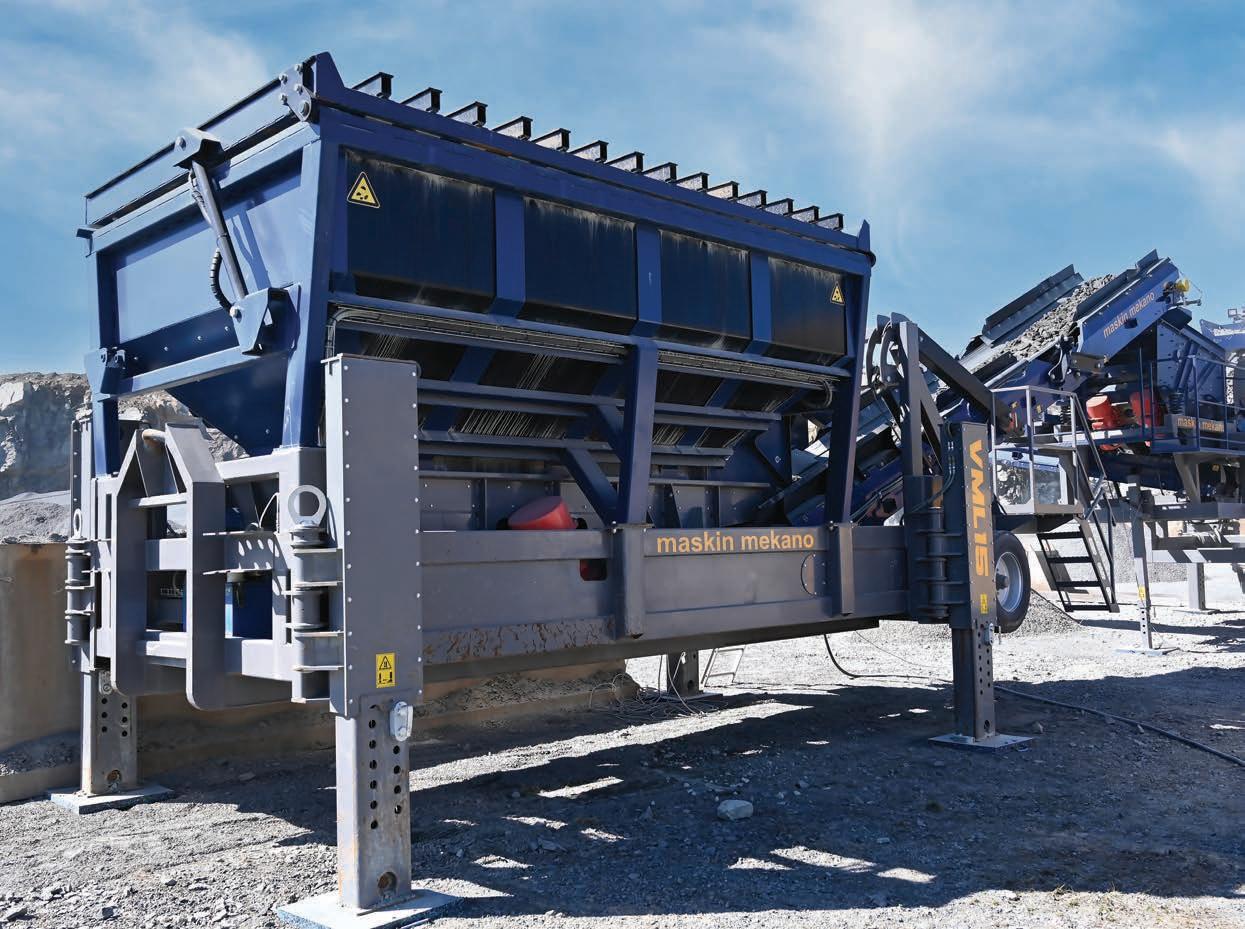

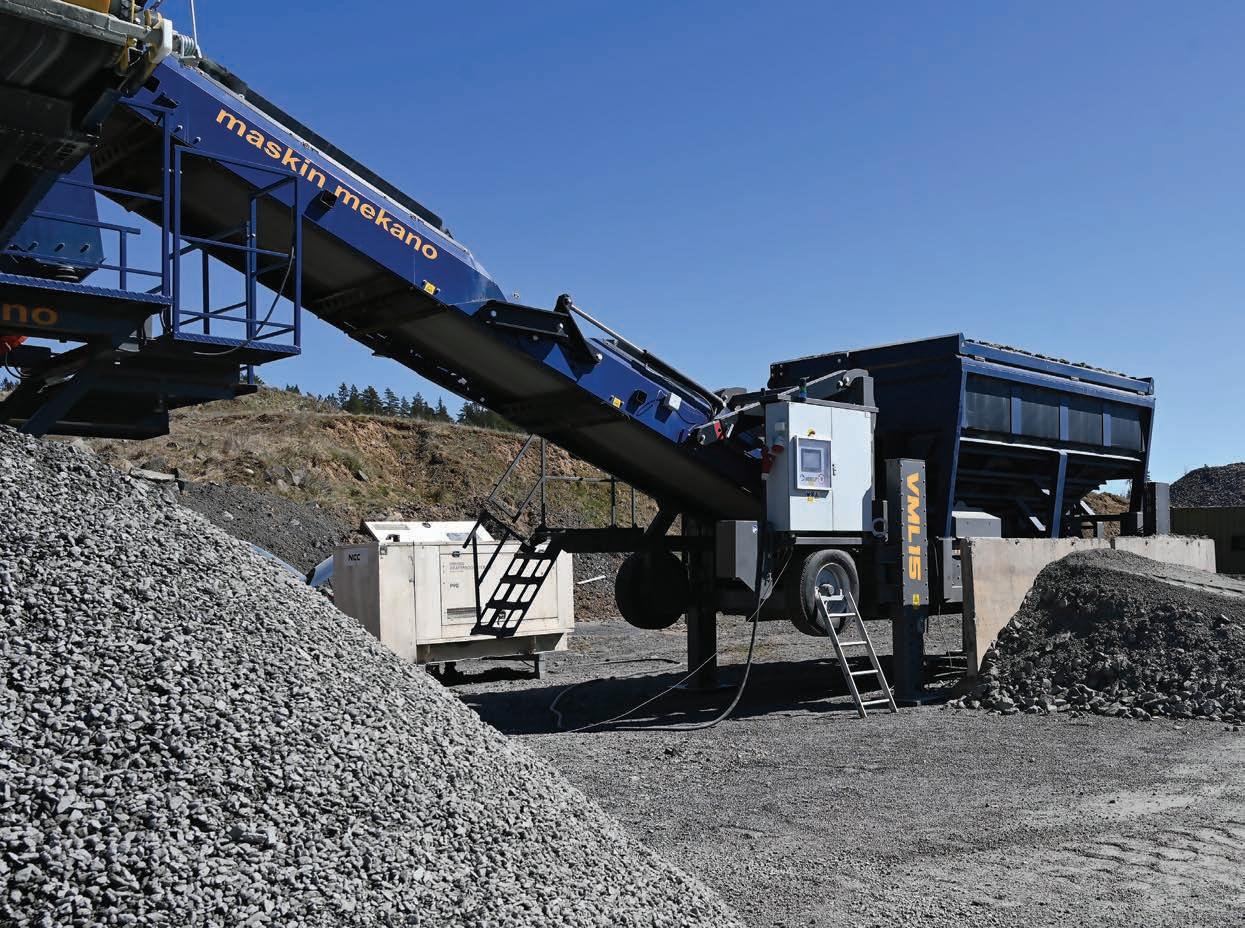

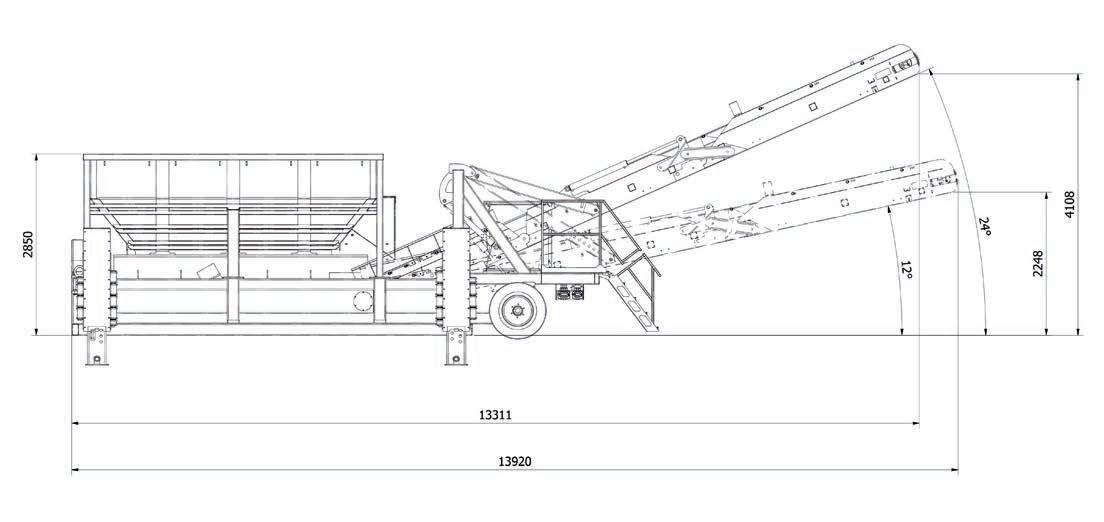

Matarstation VML15 består av en hela 15 m³ stor matningskupa med grovstensgaller (option). Spaltöppningen är som standard 180 mm, men kan justeras steglöst både uppåt och nedåt. Grovgallret är hydrauliskt/radiostyrt tippbart och har en tippvinkel på 90° för en effektiv rensning. Kupan är helt byggd i Hardox-element som kan bytas ut efter behov. Det finns lyftöglor för att göra det momentet säkrare.

Det kraftfulla vibrationsbordet är som standard förstärkt med Hardox. Rörelsen i bordet skapas med obalansmotorer som justeras via frekvensomriktare och radio. För speciella applikationer (väldigt lätta material eller matning av små mängder) kan även viktningen i obalansmotorerna justeras. I matarens utlopp sitter en radiomanövrerad stryplucka som kan användas när den matade mängden verkligen måste vara finkalibrerad.

Utlastningstransportören på VML 15 drivs av en gummerad motortrumma med diametern 420 mm. Utöver att det ger en pålitlig matning möjliggör det också användandet av riktigt kraftiga mattor vid matning i krävande applikationer.

Transportören är hydrauliskt fällbar vid transport, och kan också höjas och sänkas i produktionsläget.

• • • • • • • •

Volym i matarkupan 15 m³ (gjord av Hardox) Ilastningshöjd 2,8 m Ilastningsbredd 4 m Självrensande fällbart grovgaller (option) Inspektionsplattform vid transportören Fällbar utlastningstransportör Höga hydrauliska stödben Hjul och krok för bogsering inom täkten

KROSSNING

KROSS

FÖRBRUKNING

VIKT

KONA

~300 kW

43.000

TRANSPORTLÄNGD: 14,2 m TRANSPORTBREDD: 3,0 m TRANSPORTHÖJD: 3,6 m

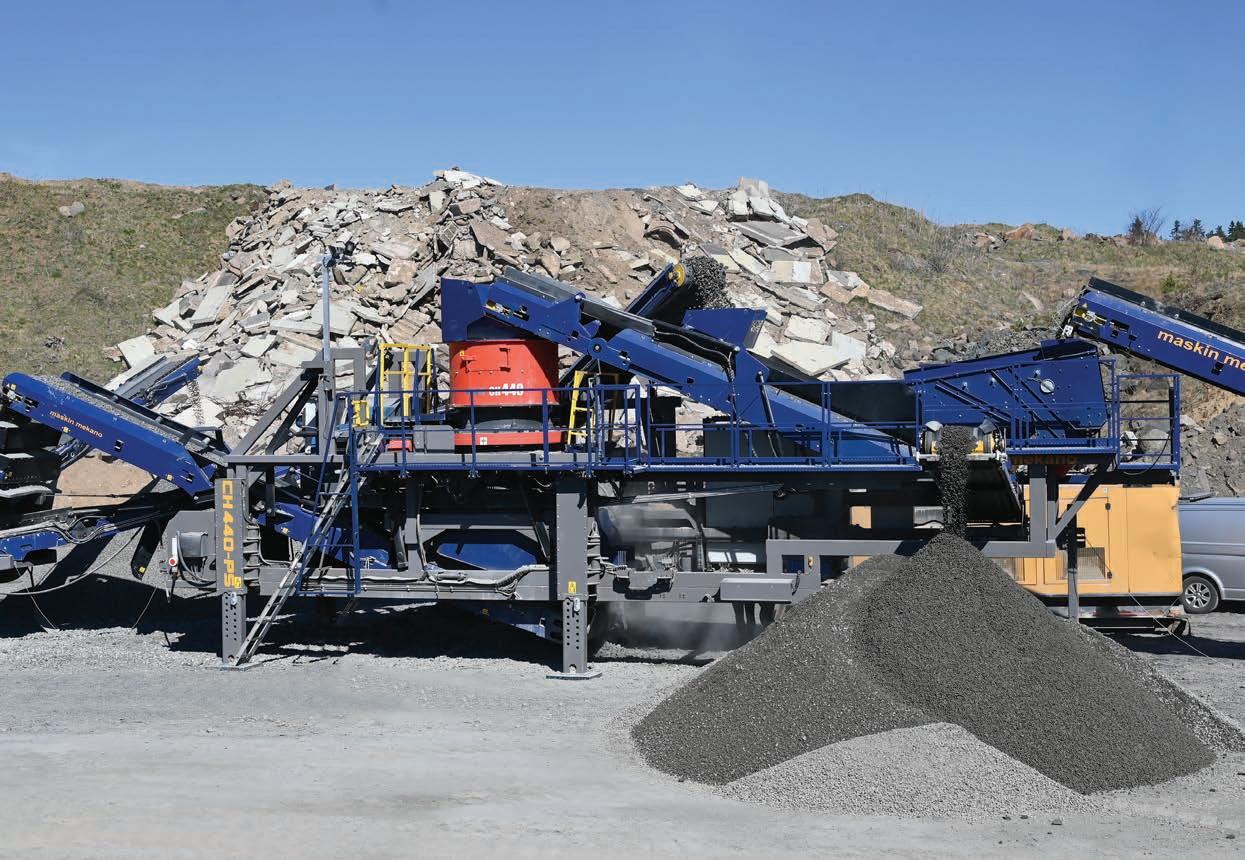

Konkrossanläggning CH180-PS är en band in/band ut enhet med försikt. Den har en svängbar (on-board) transportör som antingen tar en 0-avskiljning ut ur processen eller kör material by-pass till transportören under krossen, som är en Sandvik konkross CH440. Den pålitliga och mångsidiga CH180 har hög kapacitet i förhållande till storlek.

Det krossade materialet lastas ut till den dockade sikten SH 1503 och returen hanteras med en svängbar returtransportör.

Sandvik CH440 är designad för sekundära applikationer med hög kapacitet och applikationer med hög reduktionsgrad. Den kan matchas för ändringar i produktionen genom val av krosskammare och excentriskt slag.

Med ASRi anpassas krossen automatiskt efter variationer i matningen. Genom att kontinuerligt mäta och kompensera för krossens mantelslitage gör automationssystemet det möjligt att fullt ut utnyttja krossmantlarna och schemalägga byte av mantlar så att det sammanfaller med planerade stopp för underhåll. Automationssystemet hjälper också till att hålla matningen på maximal nivå som maximerar sten på sten-krossningen och hjälper till att optimera kvaliteten på den slutliga produkten.

All service och inspektion sker ovanifrån vilket gör arbetet lättare och underhållskostnaderna lägre. Robust tätning till de inre krossmekanismerna ger effektivare skydd mot damm och andra oönskade partiklar, vilket reducerar underhållet och ökar krossens livslängd.

• • • • • •

Svängbara transportörer för retur och 0-avskiljning Matartransportör fälls bort vid mantelbyte Transportören under krossen kan också fällas undan Sandviks ASRi för övervakning och inställning av krossen Höga hydrauliska stödben Hydraulaggregatet har batteripack och 24-V system vilket innebär att lastning och lossning kan utföras utan att ström behövs från nät eller generator

4

3

2

1

17000 650

2500

D

2400

D

1289,5

9400 7300

134 °

65

0

Material

A

B

3150

B

maskin mekano Designer Drawn by View

Tjocklek Article no.

77038 Title

Mass (kg)

Date 2020-04-09 File name

is protected by law. Copies or transfer are illegal without acceptance of Maskin Mekano Försäljnings AB.

1200

1200

4150

C

1220

C

Scale

1 : 51

A

KUBISERING

KROSS

VIKT

VSI

26.000

FÖRBRUKNING

SETUP

~250 kW

15 Min

TRANSPORTLÄNGD: 13,0 m TRANSPORTBREDD: 3,0 m TRANSPORTHÖJD: 3,6 m

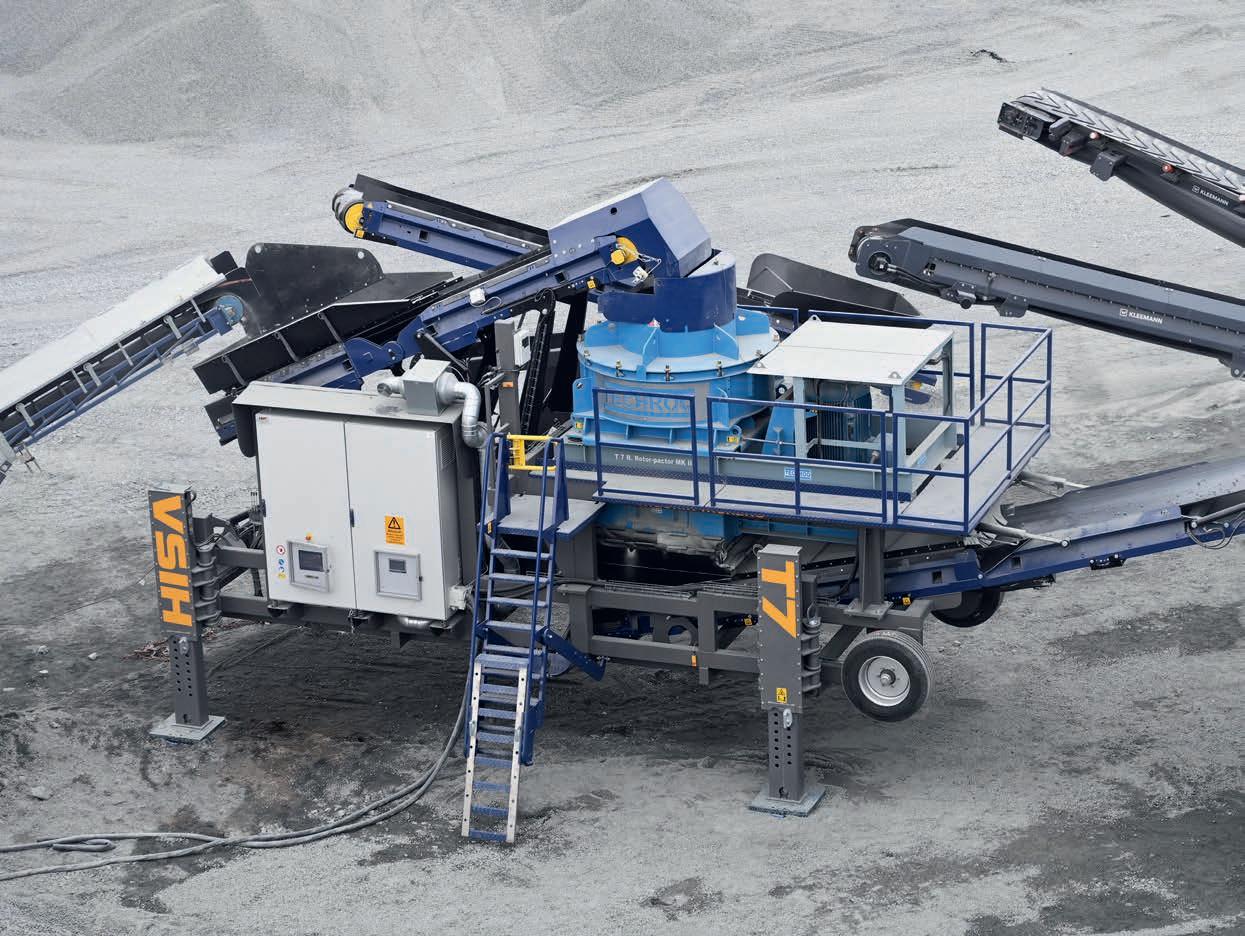

VSI-krossenhet VH200 är designad och byggd för de speciella krav som ställs vid VSI-krossning. Den är utrustad med den driftsäkra och beprövade VSI krossen från den världsledande producenten Techroq från Sydafrika.

Techroqs kubisator VSI T7 har 5 portar och en 840 mm rotor med slitdelar, som drivs med en motor på hela 250 kW. I standardutrustningen ingår en vibrationsvakt som automatiskt stänger ner maskinen om det skulle uppstå obalanser.

VH200 har en lågbyggd inmatningstratt för matning direkt i rotor och en driftsäker nivåvakt för överfyllningsskydd. För smidig service och inspektion finns en robust inspektionslucka med godkänt system för tidsfördröjd öppning som är kopplat till huvudbrytaren.

Dessutom är maskinen utrustad med rotorlyftsystem och automatsmörjning. Verktyg för service och byte av slitdelar medföljer också leveransen.

Rotorns varvtal kan justeras med frekvensomriktare för att optimera produktionen i förhållande till det inmatade materialets egenskaper, och för att minimera slitage samt reducera produktion av oönskad 0-fraktion.

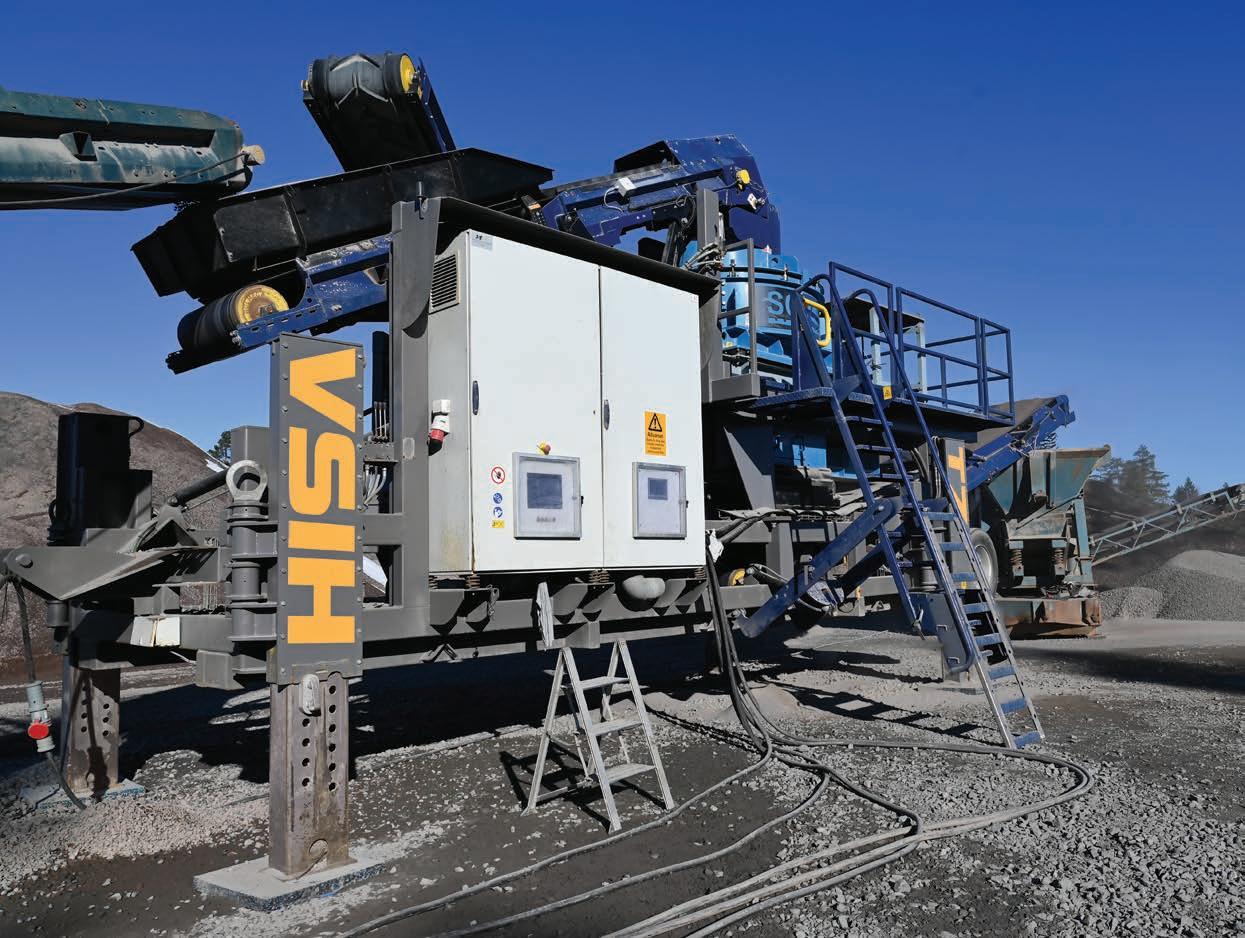

Styrskåpet är utrustat med en industrianpassad HMI med färgskärm för start och stopp samt visning av kW och andra vitala driftsparametrar. Det finns två valbara driftslägen, manuell och automatisk.

• • • • • •

VSI-kross från Techroq, kapacitet 200 ton/h Producera maskinsand, få bättre kubisitet på ditt material eller justera kulkvarnsvärden Band in/band ut maskin On-board returtransportör Höga hydrauliska stödben Krok och hjul för hantering inom täkten

4

3

2

1

D

D

3000

6000

° 143

C

1200

1000

600

B

14000

Material

Tjocklek

Welded Aluminum-6061 A

g is protected by law. Copies or transfer are illegal without acceptance of Maskin Mekano Försäljnings AB.

B

1400

1400

7700

C

maskin mekano Designer Drawn by View NA nenasa

Article no.

Title

Mass (kg)

20156,38

Date 2020-02-13 File name Ritning

Scale

1 : 50

A3

A

SIKTNING

DÄCK

SIKTYTA

VIKT

3

1.8 x 5.2

30.000

FÖRBRUKNING SETUP

24 kW

15 Min

TRANSPORTLÄNGD: 9,8 m TRANSPORTBREDD: 3,0 m TRANSPORTHÖJD: 3,55 m

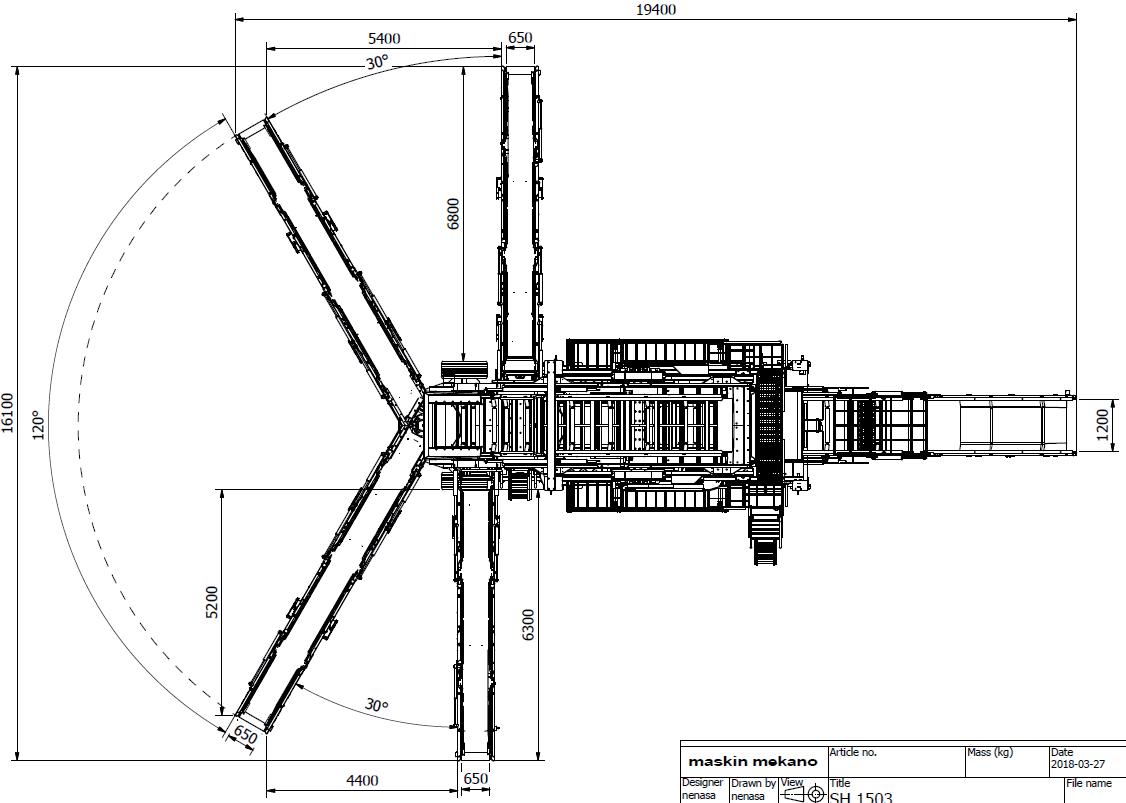

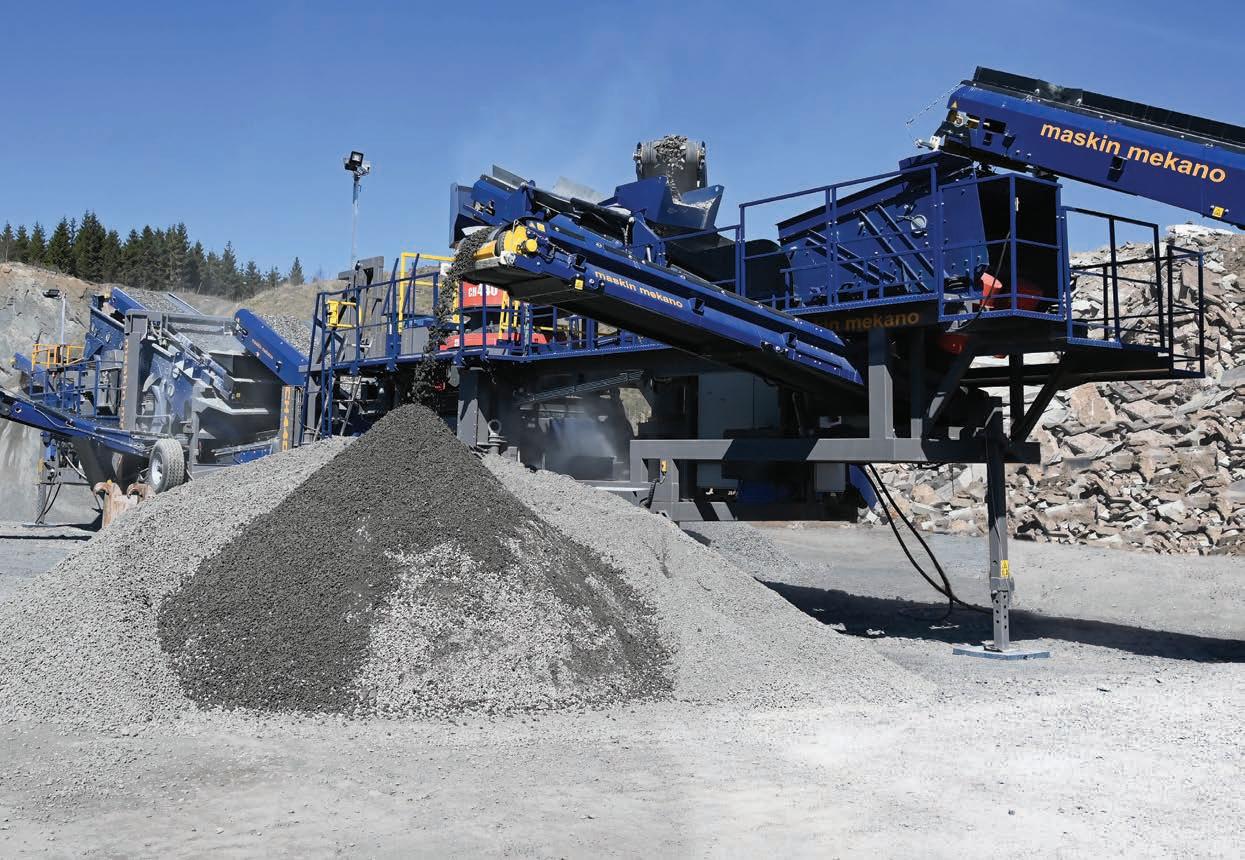

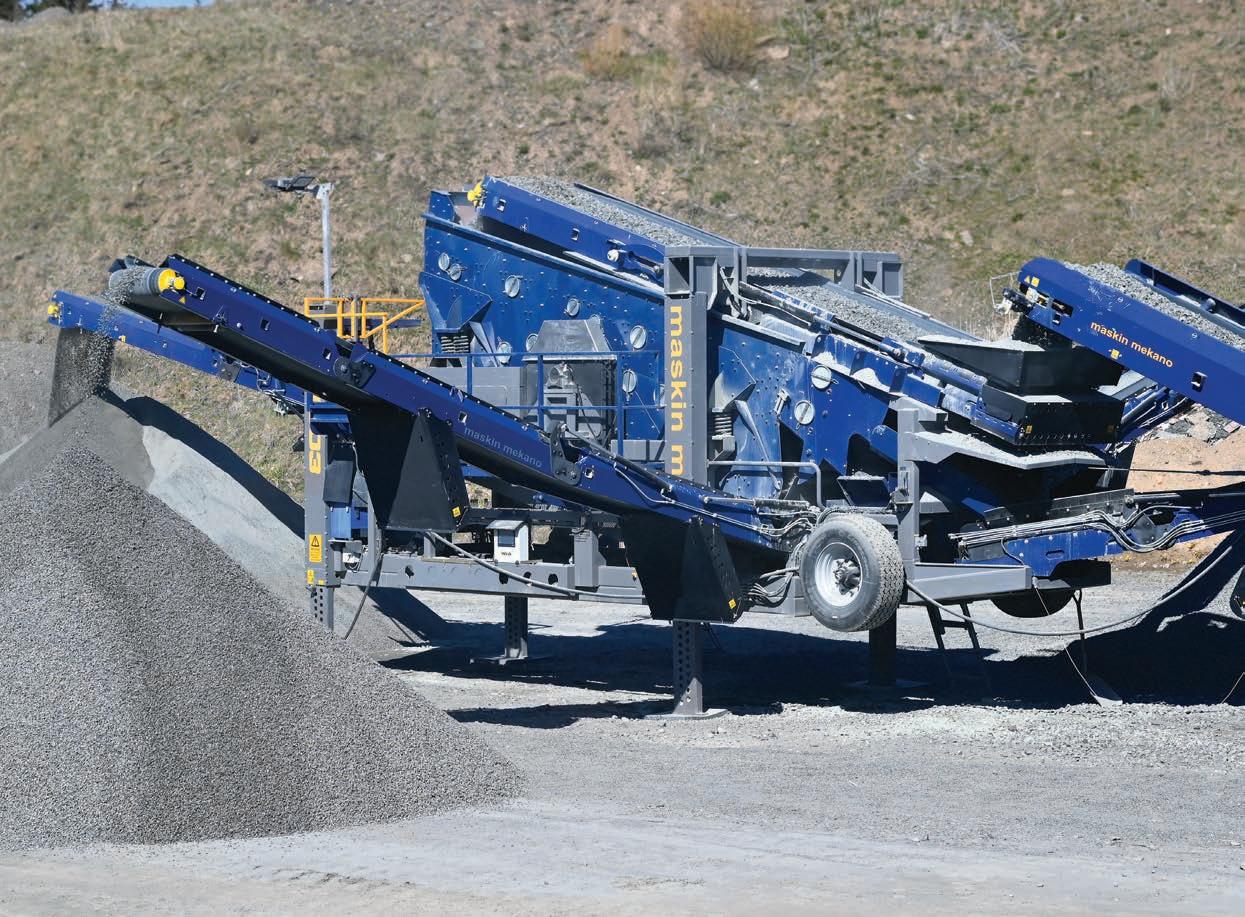

Slutsiktstation SH 1503 är en kapacitetssikt men ändå smidig att jobba med, den har stora gummihjul för bogsering inom täkten och krok i aktern för att den enkelt ska kunna placeras under mataren eller krossen.

Stor vikt har lagts vid att skapa en trygg och säker arbetsmiljö, i synnerhet vid sållbyten. Det finns gångplan vid sidan om och bakom sikten med åtkomst via en hydrauliskt fällbar trappstege utrustad med handledare och självstängande grind. På transportören för finfraktion finns en avlastningshylla för skonsam och säker hantering av sålldukar. Framför sikten kan stupen fällas undan och en gångbana fällas ner för att underlätta arbetet med byte av siktmedia.

I övrigt har vårt utvecklingsteam jobbat hårt med att minimera behovet av operatörsingripanden på maskinen. Exempel på detta är att samtliga lagerenheter på transportörerna är engångssmorda (vändtrummorna består av ”motortrummor utan motorer”). Siktens lagerenheter är centralsmorda. Inspänningsanordningarna till sållen är fjäderbelastade för att minimera behovet av efterspänning. Det främsta exemplet är ändå Vibroblock tekniken som skonar maskinens vitala komponenter från vibrationsrelaterade påfrestningar. Vi presenterar Vibroblock mer utförligt på kommande sidor.

Maskin Mekanos siktar jobbar med ett aggressivt slag och är kända för att sikta rent men med hög kapacitet även på fina och korta fraktioner.

• • • • • • • • • •

STE-sikt med stor kapacitet för finmaterial Vibrationsfritt chassi med Vibroblock Kan utrustas med bolldäck Smidiga lösningar underlättar sållbyten Höga hydrauliska stödben Fyra fällbara utlastningstransportörer Svängbar transportör för överskott Hjul & krok för hantering inom täkten Säkra gångbanor och trappor med räcken Hydraulaggregatet har batteripack och 24-V system vilket innebär att lastning och lossning kan utföras utan att ström behövs från nät eller generator

DÄCK

SIKTYTA

VIKT

2

1.8 x 5.2

25.000

FÖRBRUKNING

SETUP

22 kW

15 Min

TRANSPORTLÄNGD: 8,8 m TRANSPORTBREDD: 3,0 m TRANSPORTHÖJD: 3,2 m

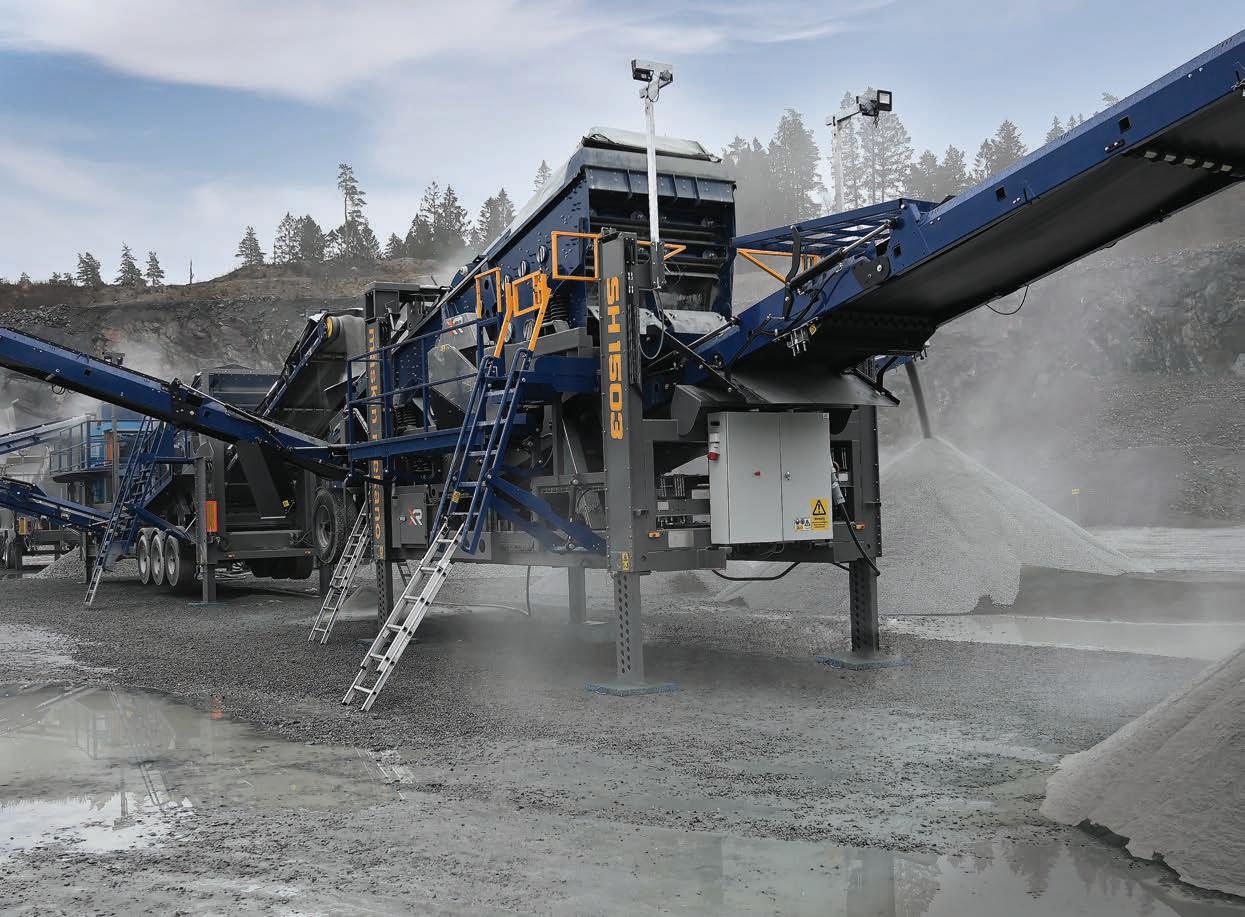

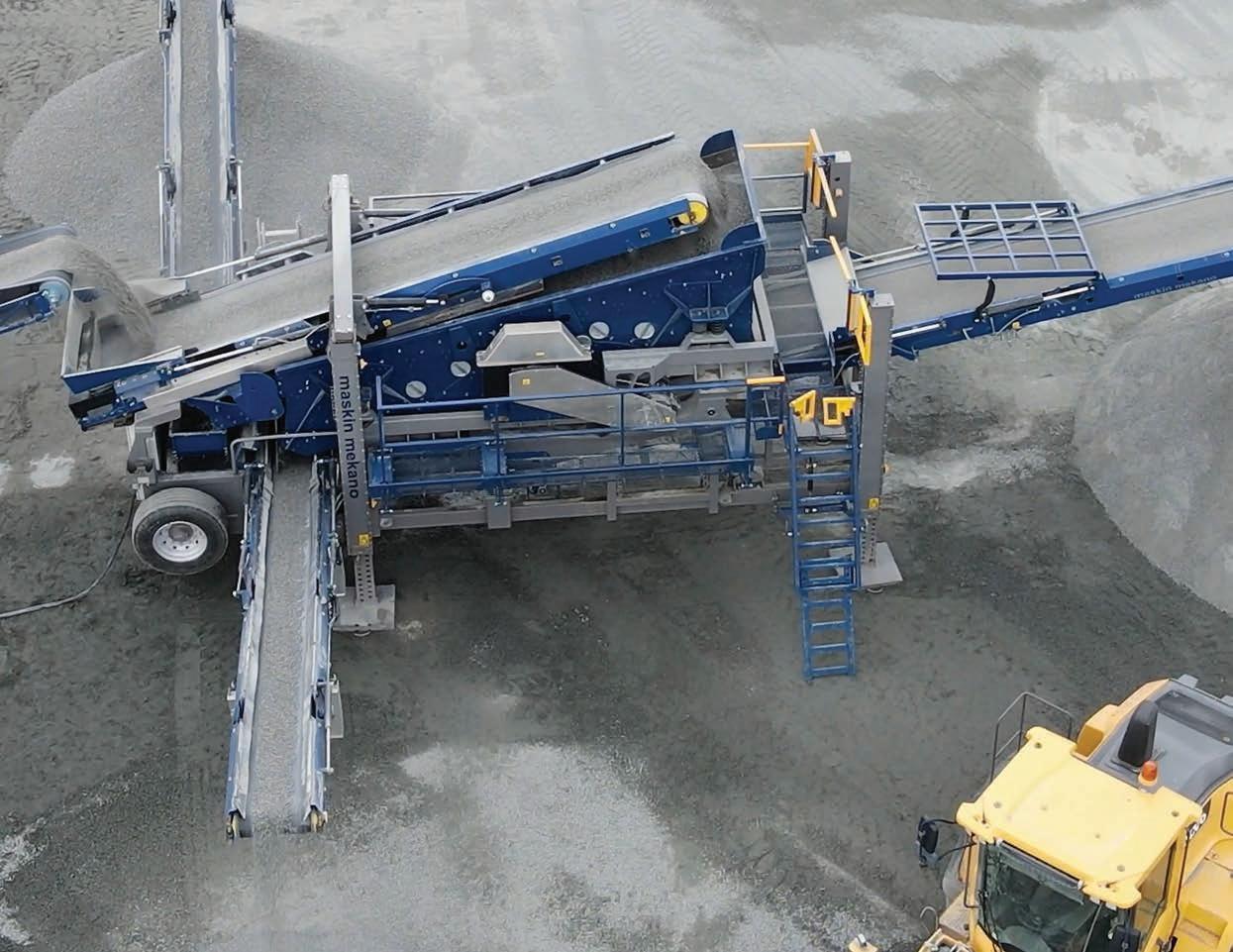

Slutsiktstation Generationen 1500 är slutsiktar som möter dagens krav på ännu högre kapacitet, större siktnoggrannhet, lägre driftskostnader, lägre ljudvolym, mindre CO2 avtryck och säkrare arbetsplatser. SH 1502 är utvecklad för att matcha de största mobila krossarna men har inget svängbart band för dockning. SH 1502 har en tvådäckad sikt, men är i övrigt utrustad som SH 1503.

SH 1502 är utrustad med Maskin Mekanos sikt STE 2-94.

Det är en fyrlagrad (tvångsstyrd) sikt med måtten 1,8 x 5,2 m på två däck. Den har ett kraftigt slag på 12 mm och opererar med 800 rpm i 11° lutning. Dessa egenskaper ger STE-sikten dess unika prestanda och gör att den på ett effektivt sätt svarar upp mot de kombinerade kraven på hög kapacitet och hög siktnoggrannhet. Läs mer på nästa uppslag.

Samtliga däck har längsspända såll med identiska inspänningsmått. Stor vikt har lagts vid att skapa en trygg och säker arbetsmiljö särskilt vid sållbyten. Dukarna är delade på mitten för att de ska vara smidiga att hantera och för att möjliggöra en optimal uppspänning, inte är minst viktigt vid sortering av finfraktioner. Gångplan finns vid sidan om och bakom sikten, de nås via en hydrauliskt fällbar trappstege som är utrustad med handledare och självstängande grind. På transportören för finfraktion finns en avlastningshylla, som ger skonsam och säker hantering av sålldukar. Framför sikten kan stupen fällas undan och en gångbana fällas ner för att underlätta arbetet med byte av siktmedia.

• • • • • • • • •

STE-sikt med stor kapacitet för finmaterial Vibrationsfritt chassi med Vibroblock Kan utrustas med bolldäck Smidiga lösningar underlättar sållbyten Höga hydrauliska stödben Tre fällbara utlastningstransportörer Hjul & krok för hantering inom täkten Säkra gångbanor och trappor med räcken Hydraulaggregatet har batteripack och 24-V system vilket innebär att lastning och lossning kan utföras utan att ström behövs från nät eller generator

4

3

2

1

650 D

6500

D

C

B

6000

B

650 A

ing is protected by law. Copies or transfer are illegal without acceptance of Maskin Mekano Försäljnings AB.

1200

1200

C

maskin mekano Designer Drawn by View nenasa nenasa

Article no.

Title

Mass (kg)

22554,13

Date 2022-02-25 File name Standard.dwg

Scale

1 : 75

A3

A

STE-SIKTEN Unik siktteknik

Mästaren på finmaterial Finsiktning ställer speciella krav på siktutrustningen. Hur väl man än krossar och kubiserar så kan ändå sikten stjälpa slutresultatet. Beställaren vill ha skarpa siktkurvor, som dessutom ska vara konsekventa och helst opåverkade av yttre förutsättningar i form av väder och vind. I en sådan miljö är det en stor fördel om man kan använda siktar med hög acceleration. Maskin Mekanos siktprogram STE-sikten är speciellt framtaget för att möjliggöra kvalitetssiktning med hög kapacitet. Konceptet bygger på ett kraftigt slag i kombination med flack lutning.

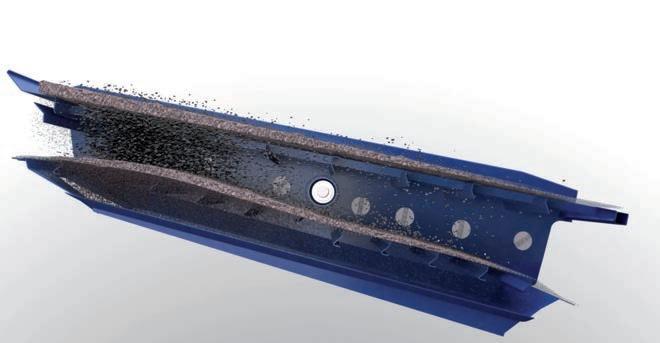

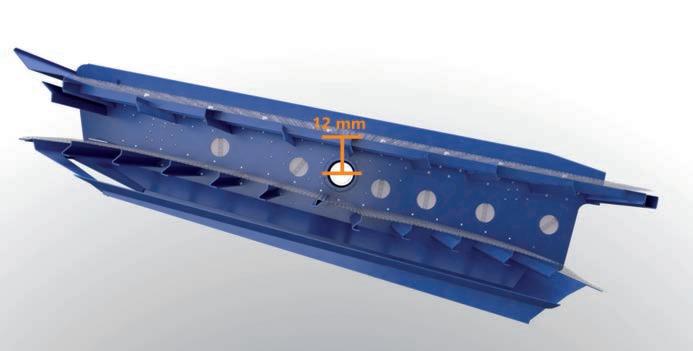

Ett kraftigt slag ger en snabb och effektiv stratifiering, eller skiktning, det vill säga uppdelning i fint och grovt material. Det innebär att finmaterialet mycket snabbt hamnar underst i materialbädden och enkelt passerar siktmediet

utan att större material ligger i vägen och blockerar. Ett kraftigt slag ger på så sätt en hög kapacitet och därför vi låter STE-sikten jobba med ett slag på hela 12 mm.

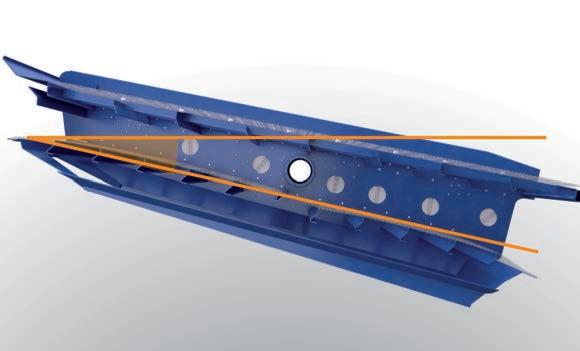

För att få skarpa siktkurvor krävs en långsam transporthastighet över sikten eftersom en effektiv separering kräver att gränskornen får exponeras tillräckligt många gånger mot siktmediet. Därför låter vi STE-sikten operera med en relativt flack lutning på 11°. Det ger skarpa siktkurvor även på fina och korta fraktioner såsom 0-2, 2-4, 4-8, 8-11 och 11-16.

EGENSKAP Kraftfullt slag

EFFEKT RESULTAT Effektiv stratifiering Hög kapacitet

Flack lutning

Effektiv separering Hög noggrannhet

110

Ett kraftigt slag...

kombinerat med flack lutning, Konstant rörelse oavsett belastning

RPM 800 ...ger snabb utsortering av finmaterial & skarpa siktkurvor.

= Överlägsen siktprestanda i alla väder med STE-sikten

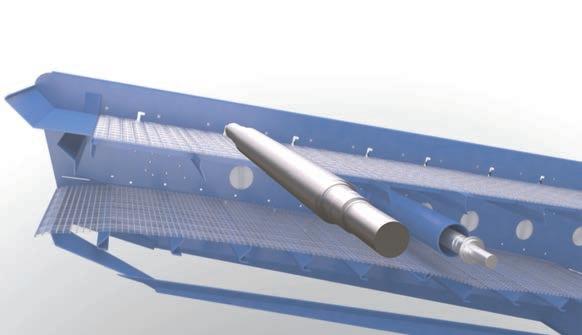

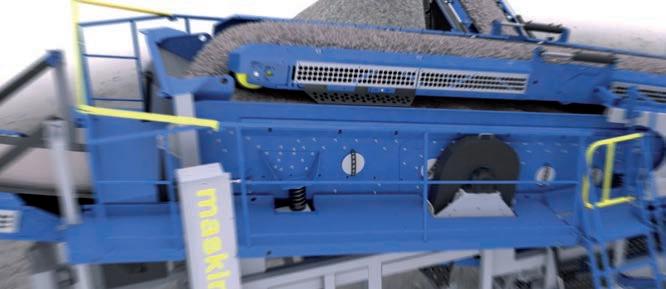

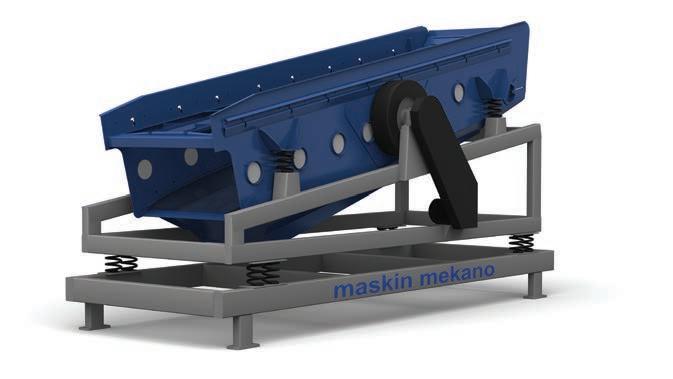

VIBROBLOCK Avvibrerad ram bevarar kraften i siktlådandär den hör hemma STE-sikten är lagrad både i ramen och i själva siktlådan (4-lagrad/tvångsstyrd) vilket innebär att den har samma varvtal och samma slag oavsett belastning. Det ger ett konsekvent arbetsresultat och ett förutsägbart beteende, men innebär också ett visst behov av kalibrering om förutsättningarna ändras (t ex om det fryser på material i siktlådan eller om man växlar mellan lätta och tunga såll).

Vi eliminerar det behovet genom ett unikt system som vi utvecklat och kallar Vibroblock.

Vibroblock innebär att STE-sikten i vanlig ordning monteras på en ram, men att ramen i sin tur är avvibrerad mot det övriga chassit. Resultatet blir en effektiv siktning på en maskin som i övrigt är helt vibrationsfri. I praktiken innebär det att Vibroblock-konceptet kombinerar det bästa av tvångsstyrda och frisvängande siktar.

Med Vibroblockkonceptet står sikt och motor på en egen avvibrerad ram. Det innebär att vi kan använda en STEsikt med kraftigt slag utan att några vibrationer går ut i övriga chassit där de kan orsaka skador.
