5aDOSADOS
En calle Antonio González Suárez, El Paso
Arquitecta - Elisa Martín González
Promoción inmobiliaria de cinco viviendas y plazas de garajes
5aDOSADOS
PLANIMETRÍA COMERCIAL
El presente documento es de carácter informativo.
El promotor se reserva el derecho a introducir modificaciones por necesidades de índole técnica o legal.
Las superficies expresadas son aproximadas, pudiendo experimentar variaciones durante el desarrollo de la ejecución de las obras.
El mobiliario se reproduce como una forma de representar los espacios.
En calle Antonio González Suárez, El Paso
5aDOSADOS
En calle Antonio González Suárez, El Paso
La parcela se ubica en la calle Antonio González Suárez en el término municipal de El Paso. Su localización en el centro del municipio, a escasos metros de la Plaza Francisca de Gazmira, le otorga una situación exelente rodeada de todos los servicios. Posee un superficie unos 595 m2 lindando al sur con la mediandera de una edificación de viviendas y al oeste con otra parcela, quedando los límites norte y este rodeados de viales. Está afectada por el Plan General de Ordenación de El Paso que prevé el uso de vivienda en Edificación Cerrada sin jardín delantero. Se prevé la construcción de una planta bajo rasante destinada a aparcamientos y trasteros, la planta baja y alta divididas en cinco viviendas conectadas desde el sótano hasta la cubierta.
5aDOSADOS

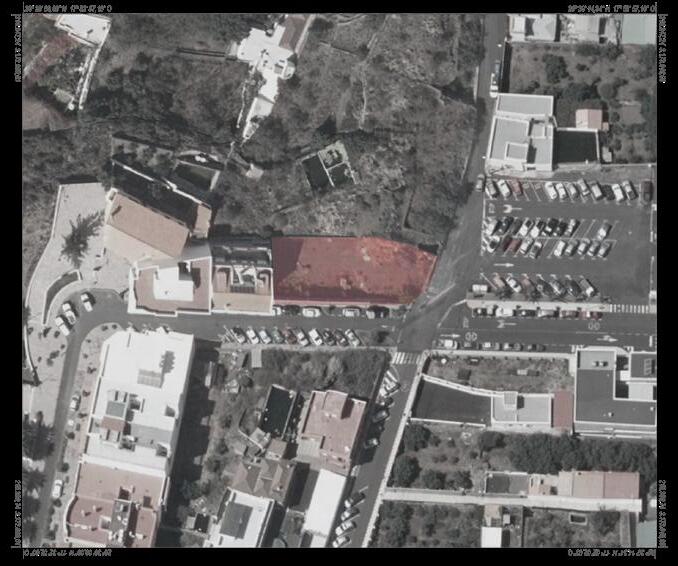

- Emplazamiento -
En calle Antonio González Suárez, El Paso
5aDOSADOS

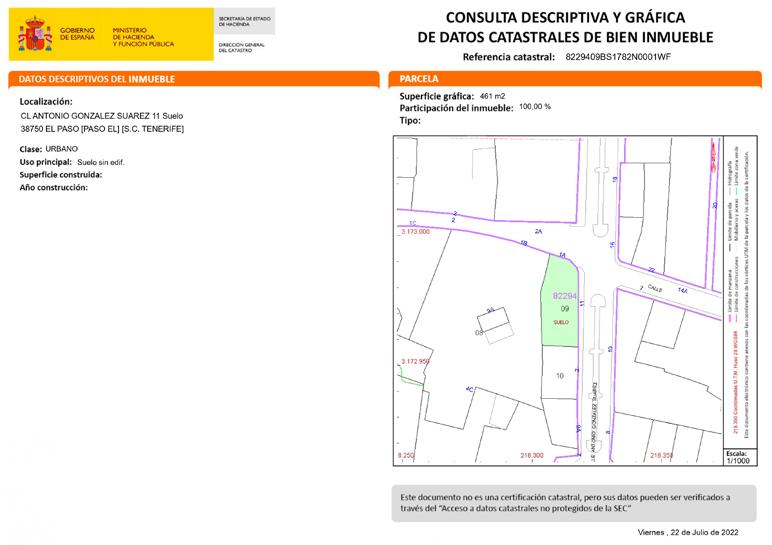

- Catastro -
En calle Antonio González Suárez, El Paso
Fecha y hora de impresión:
1/2/2024, 7:31:02
Información Técnica Sistema de Referencia ITRF93 Elipsoide WGS84: -semieje mayor: a=6.378.137 -aplanamiento: f=298,257223563 Red Geodésica REGCAN95 (v. 2001) Sistema de representación UTM Huso 28 (extendido)
Infraestructura de Datos
Planeamiento vigente Escala aprox.: 1:1.000
Espaciales de Canarias
5aDOSADOS
En calle Antonio González Suárez, El Paso

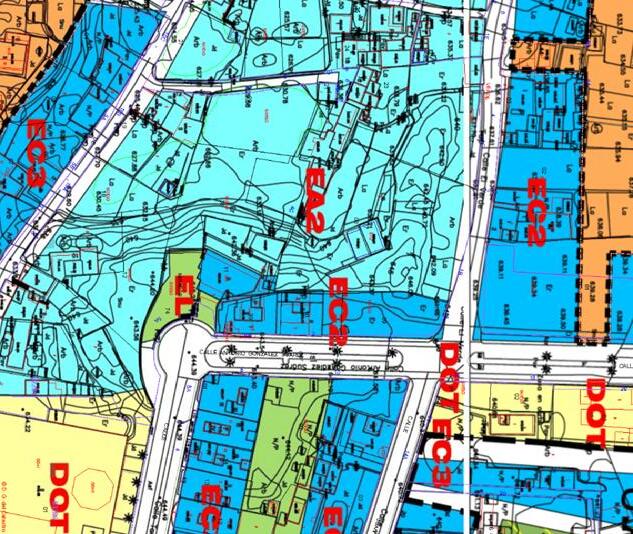

www.idecanarias.es - Plan General -
fotomontaje referencia de fachada
resumen tipologías
5aDOSADOS
En calle Antonio González Suárez, El Paso
resumen superficies útiles por tipología
Plazas
planimetría del conjunto
5aDOSADOS
En calle Antonio González Suárez, El Paso
5aDOSADOS
En calle Antonio González Suárez, El Paso
5aDOSADOS
- Sótano -
En calle Antonio González Suárez, El Paso
5aDOSADOS
- Planta cubierta -
En calle Antonio González Suárez, El Paso
- Alzado Norte -
- Alzado Oeste -
5aDOSADOS
En calle Antonio González Suárez, El Paso
- Alzado Antonio González Suárez -
SECCIÓN A-A' SECCIÓN A-A'
5aDOSADOS
- Sección -
En calle Antonio González Suárez, El Paso
5aDOSADOS
- Sección -
En calle Antonio González Suárez, El Paso
tipologías

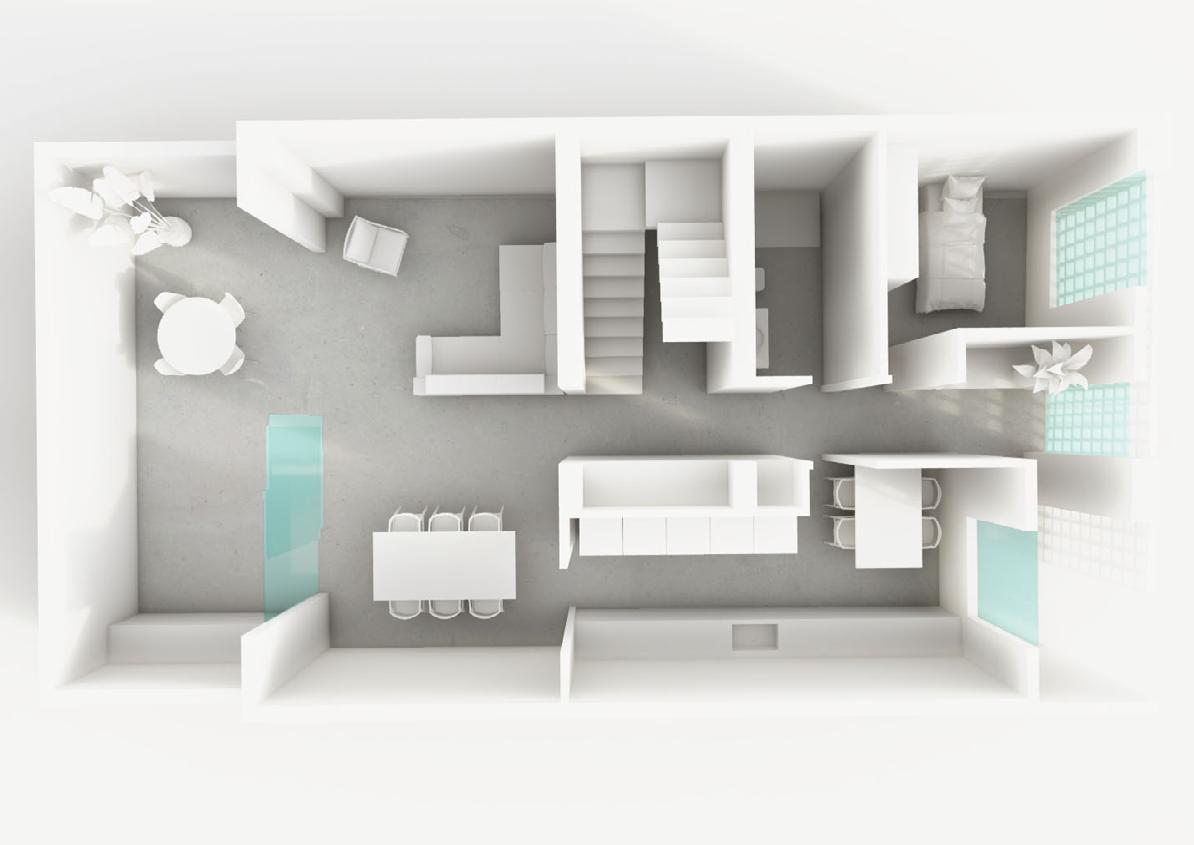

vivienda tipo planta baja perspectiva
5aDOSADOS
En calle Antonio González Suárez, El Paso
Las cuatro viviendas tipo se adosan simétricamente de manera que todas las unidades son accesibles desde la vía pública.
Su planta baja cuenta con un acceso previo que da paso a un recibidor. Desde el distribuidor se puede acceder a un dormitorio/estudio y un baño, además de la cocina independiente, que se encuentra comunicada con el salóncomedor. Esta zona de estar se extiende hasta el patio posterior, confirgurándose como la prolongación del propio salón. En el centro de la vivienda se encuentra la escalera, que comunica verticalmente con la planta alta y el sótano común a las viviendas.

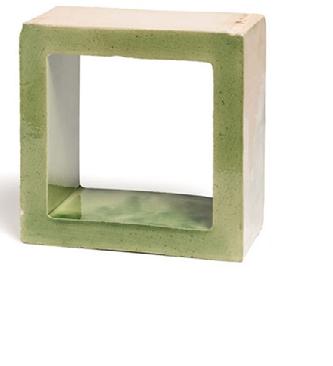

En toda la planta baja el solado se unifica buscando la continuidad a través de un porcelánico de gran formato en tonos grises. Respecto a la fachada se plantea una doble hoja formada por una celosía que otorgue privacidad y seguridad frente al tránsito exterior, y que a su vez permita la ventilación e iluminación de las estancias, así como una visión uniforme desde el exterior en toda la fachada del conjunto.
vivienda tipo planta baja plano de distribución
5aDOSADOS
En calle Antonio González Suárez, El Paso
vivienda tipo planta baja plano de cotas y superficies

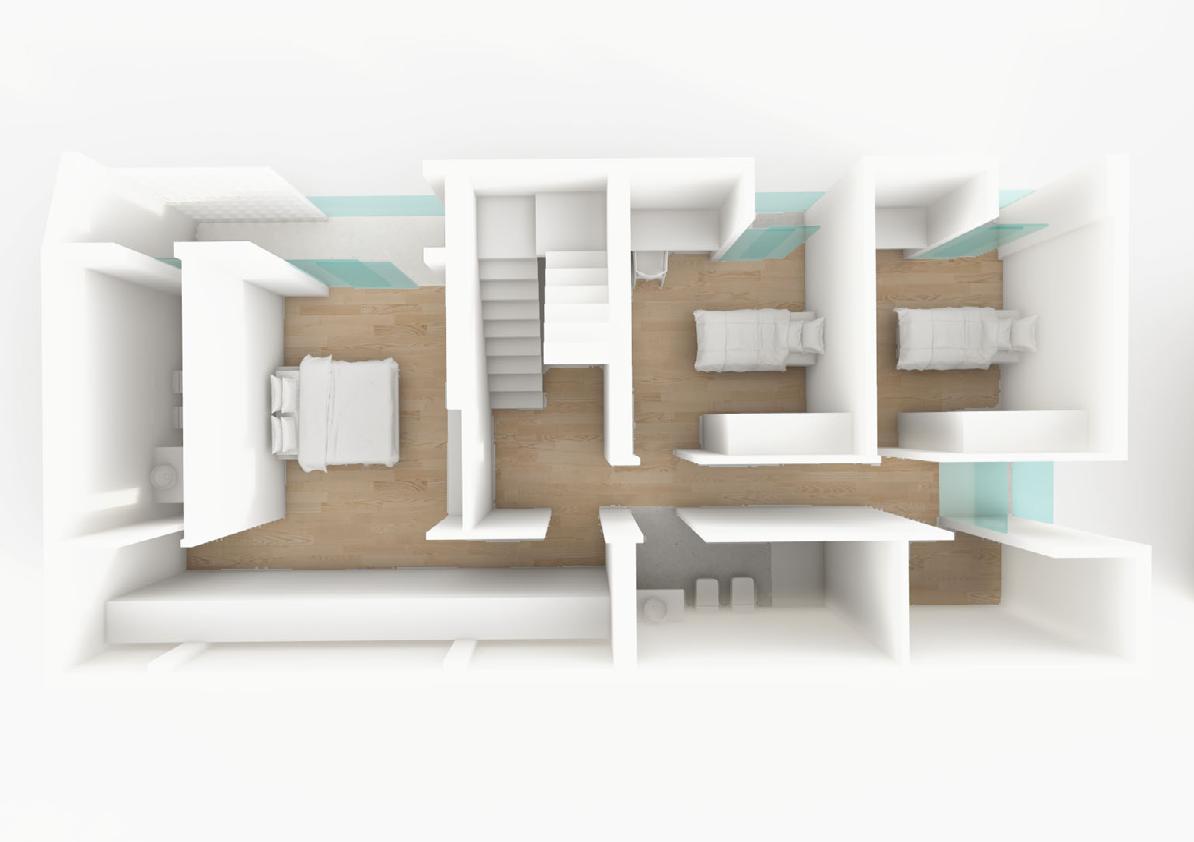

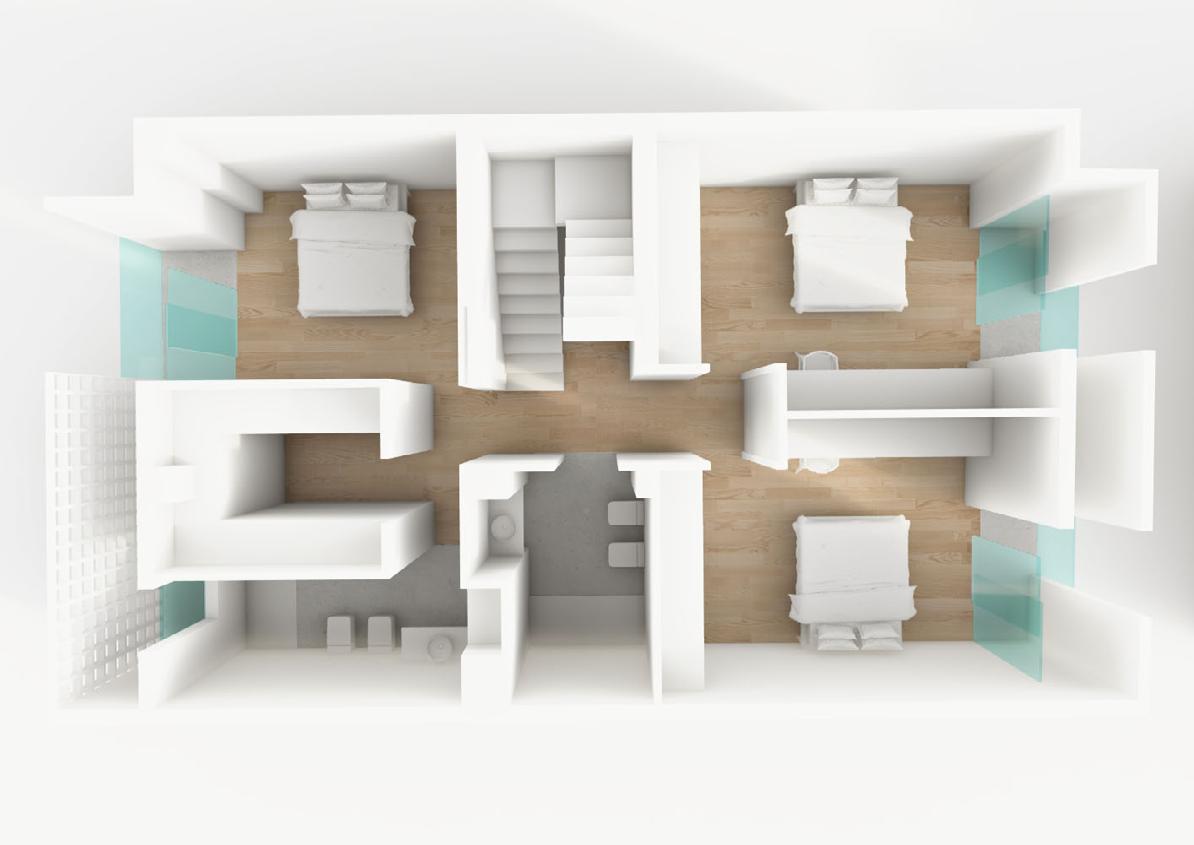

vivienda tipo planta alta perspectiva
5aDOSADOS
En calle Antonio González Suárez, El Paso
Su planta alta se divide en un baño y dos amplios dormitorios dobles con una terraza común. La otra parte corresponde a un dormitorio en suite con vestidor, baño y terraza propia.
En esta planta se combina el porcelánico en las zonas húmedas como los baños y terrazas y se escoge la madera para el resto de dependencias, otorgándoles una mayor calidez a los dormitorios. Cabe destacar el uso de la celosía en la fachada oeste, en esta ocasión además de la visión uniforme del conjunto, para la protección solar acusada de esta orientación.
vivienda tipo planta alta plano de distribución
5aDOSADOS
En calle Antonio González Suárez, El Paso
vivienda tipo planta alta plano de cotas y superficies
5aDOSADOS
En calle Antonio González Suárez, El Paso
vivienda tipo
planta cubierta/ trastero en planta sótano
Las viviendas cuentan con un acceso individual desde el sótano conectando así esta planta donde se ubican las plazas de aparcamiento con el interior de cada vivienda. A través de un vestíbulo de independencia como medida de seguridad en caso de incendio, se accede a la escalera y un trastero. Por otra parte, en la cubierta se eleva el volumen de la escalera junto a una solana.

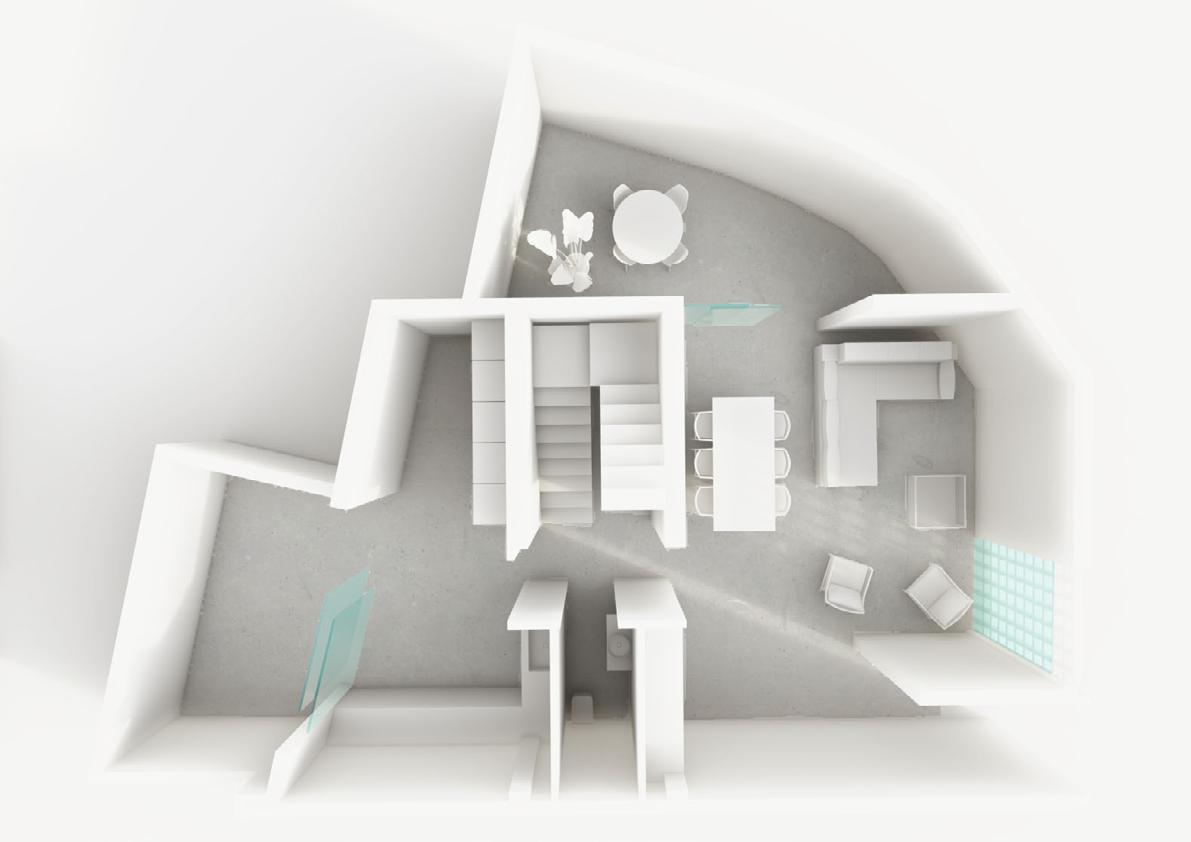

vivienda en esquina planta baja perspectiva
5aDOSADOS
En calle Antonio González Suárez, El Paso
vivienda en esquina planta baja plano de distribución
A la vivienda en esquina se accede a través de una pequeña escalera. Desde la entrada se llega a un espacio diáfano formado por el salón - comedor y que da paso a un primer patio. Desde el distribuidor se puede acceder a un aseo o a la cocina independiente, que también cuenta con una terraza. Al igual que las viviendas tipo, la escalera comunica con la planta alta y el sótano común a las viviendas.
En toda la planta baja el solado se unifica buscando la continuidad a través de un porcelánico de gran formato en tonos grises. Respecto a la fachada, esta vivienda se encuentra elevada respecto a la calle, y se plantea un muro de hormigón visto que rodea la esquina y conforma un agradable patio.
5aDOSADOS
En calle Antonio González Suárez, El Paso
vivienda en esquina planta baja plano de cotas y superficies superficies
Distribuidor
Escalera
Cocina
Patio cocina
Salón - comedor
Patio Birigoyo
vivienda en esquina planta alta perspectiva
5aDOSADOS
En calle Antonio González Suárez, El Paso
vivienda en esquina planta alta plano de distribución
Su planta alta se divide en un baño, dos amplios dormitorios dobles con terrazas individuales y una zona de almacenaje. La otra parte corresponde a un dormitorio en suite con vestidor, baño y terraza propia.
En esta planta se combina el porcelánico en las zonas húmedas como los baños y terrazas y se escoge la madera para el resto de dependencias, otorgándoles una mayor calidez a los dormitorios.
Los dormitorios de la vivienda en esquina tienen vistas al Pico Birigoyo.
5aDOSADOS
En calle Antonio González Suárez, El Paso
vivienda en esquina planta alta plano de cotas y superficies
5aDOSADOS
En calle Antonio González Suárez, El Paso
vivienda tipo
planta cubierta/ trastero en plana sótano
La vivienda en esquina también cuenta con un acceso individual desde el sótano conectando así esta planta donde se ubican las plazas de aparcamiento con el interior de cada vivienda.
Para esta vivienda se adjudica uno de los trasteros independientes próximo a su acceso. Por otra parte, en la cubierta se eleva el volumen de la escalera junto a una solana.
fotomonaje referencia de salón - comedor
