BODEGA 861

BODEGA

arquitecturacinco© BAJUK | CAPDEVILA

sacerdote Juan Cedrón, junto al gobernador de Cuyo Juan Jofré, plantan las primera vides.

MICHEL AIMÉ POUGET trae a la provincia técnicas y variedades de uva europeas.

sanciona la primera LEY DE VINO, con la finalidad de proteger la genuinidad del producto 1914 Se crea la Sociedad Vitivinicola de Mendoza, a fin de retirar del mercado los excedentes. 1936 Se celebra la primera Fiesta de la Vendimia 1959 Se crea el Instituto Nacional de Vitivinicultura (INV)

TEMPERATURAS

19°/32° 4°/16°

La altitud, al actuar como moderador de las temperaturas máximas y darnos días con gran amplitud térmica, en un ambiente de baja humedad relativa, con días soleados, nos permite producir uvas de gran intensidad y concentración polifenólica. Uvas que maduran lentamente, con un tiempo de colgado de los frutos en la planta muy largo. Esto nos permite producir vinos de mucho color, con buena estruc tura y textura tánica, columna vertebral de los vinos y base para producir vinos con gran potencial de guarda.

LLUVIAS

PROMEDIO ANUAL

15°/19° 200 mm

TIPO DE EMPRENDIMIENTO: Empresa privada, sociedad anónima

-INV: INSTITUTO NACIONAL DE VITIVINICULTURA

-MUNICIPALIDAD: FACTIBILIDAD Y APROBACIÓN DE PLANOS

-INTI: INSTITUTO NACIONAL DE TECNOLOGÍA IN DUSTRIAL

-DIRECCIÓN DE IRRIGACIÓN

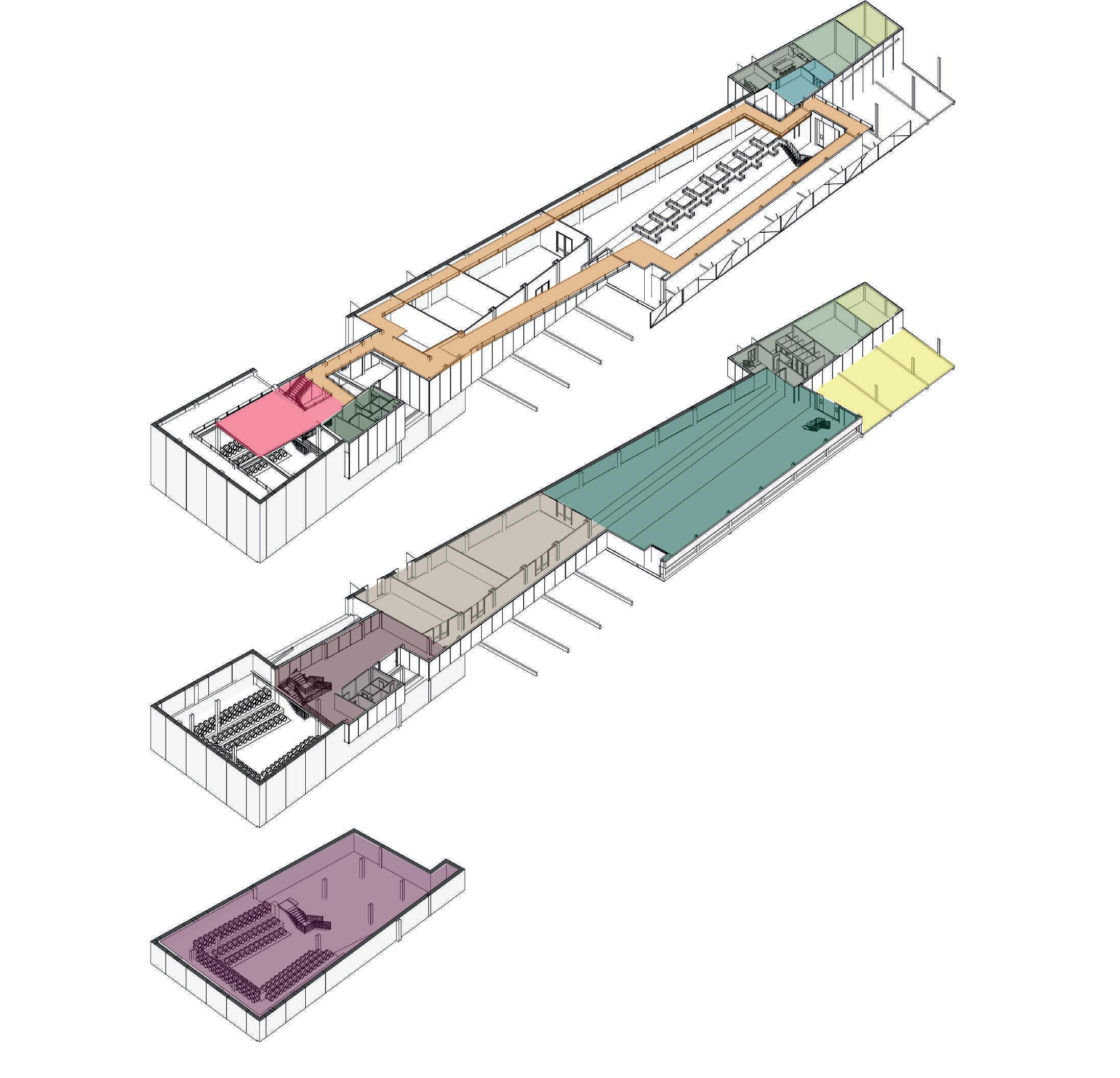

A.03 PREMISAS DE PROYECTO

I

Generar una obra que sea apreciable desde varias escalas. Tanto desde lejos, con un carácter formal relacionado con su entorno, en la escala peatonal con los recorridos, el approach hacia el edificio, y en la escala más fina de los detalles, que el edificio no se convier ta en algo abrumador en una escala inmediata.

II

Hacer un edificio memorable, el cual quede impregnado en la retina del observador, no sólo por su forma y su materialidad, sino por sus técnicas constructivas.

III

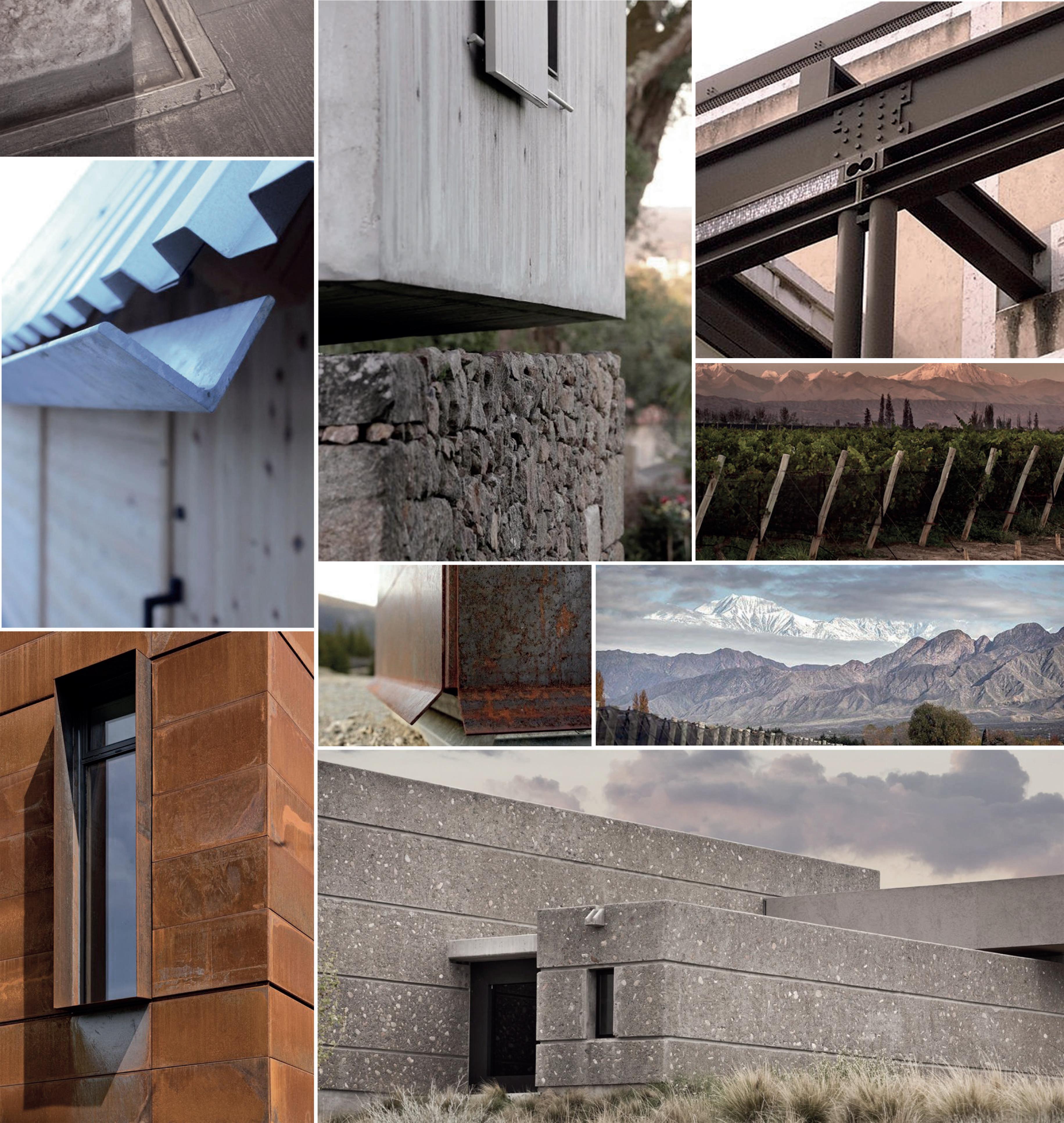

Utilizar una materialidad, que haga alusión a lo autóctono de la provincia de Mendoza, y al mismo tiempo utilizar materiales tecnológicos, también construidos en la provincia, con el fin de revalorizar la industria provincial. Sacando lo mejor del pasado, junto con el presente/futuro.

IV

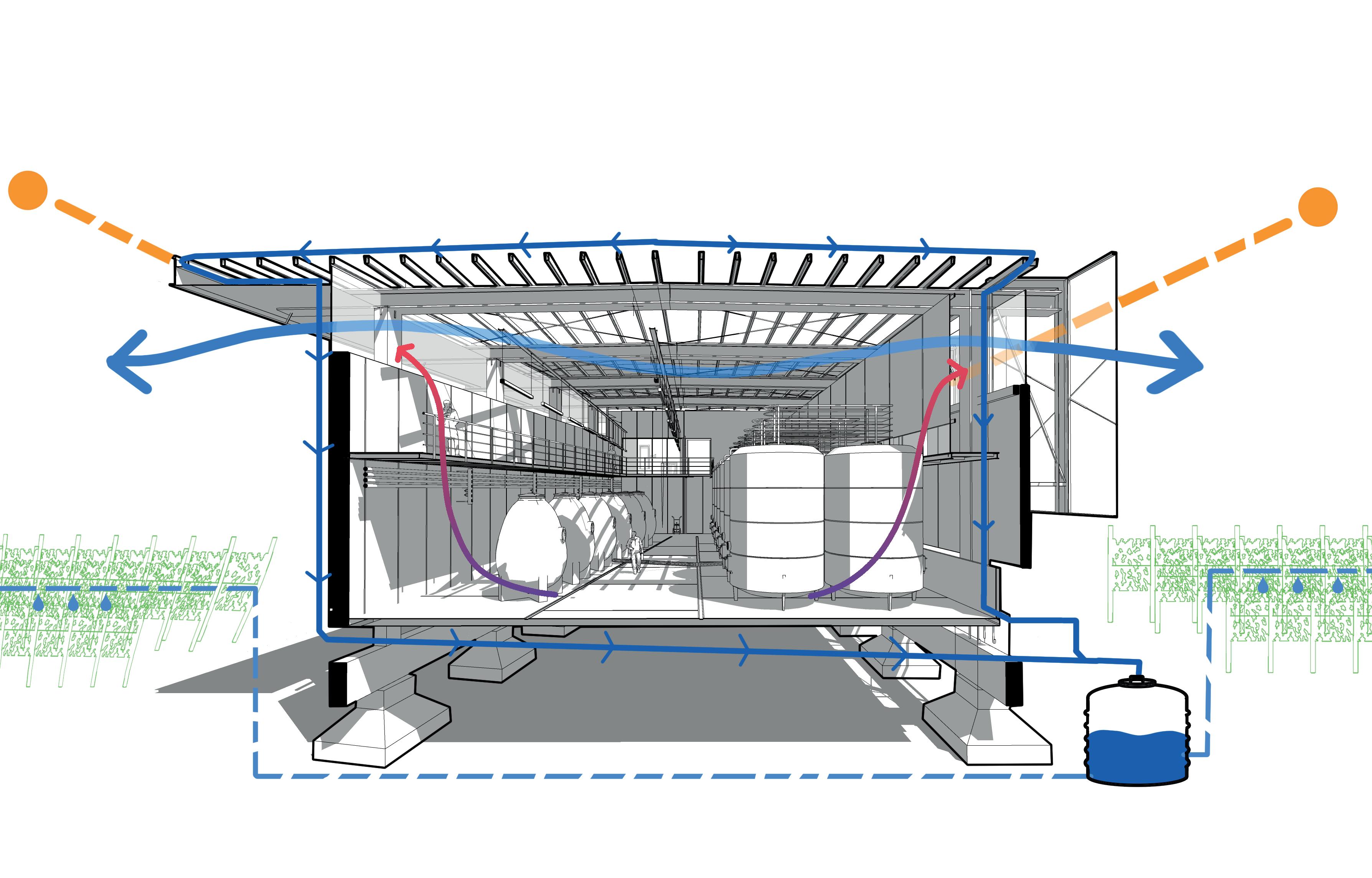

Generar un edificio energéticamente eficiente, reduciendo los gastos por acondicionamiento del aire a través de la orientación, forma y materialidad y lograr una eficiencia del recurso humano a través de la coordinación del proceso industrial.

V

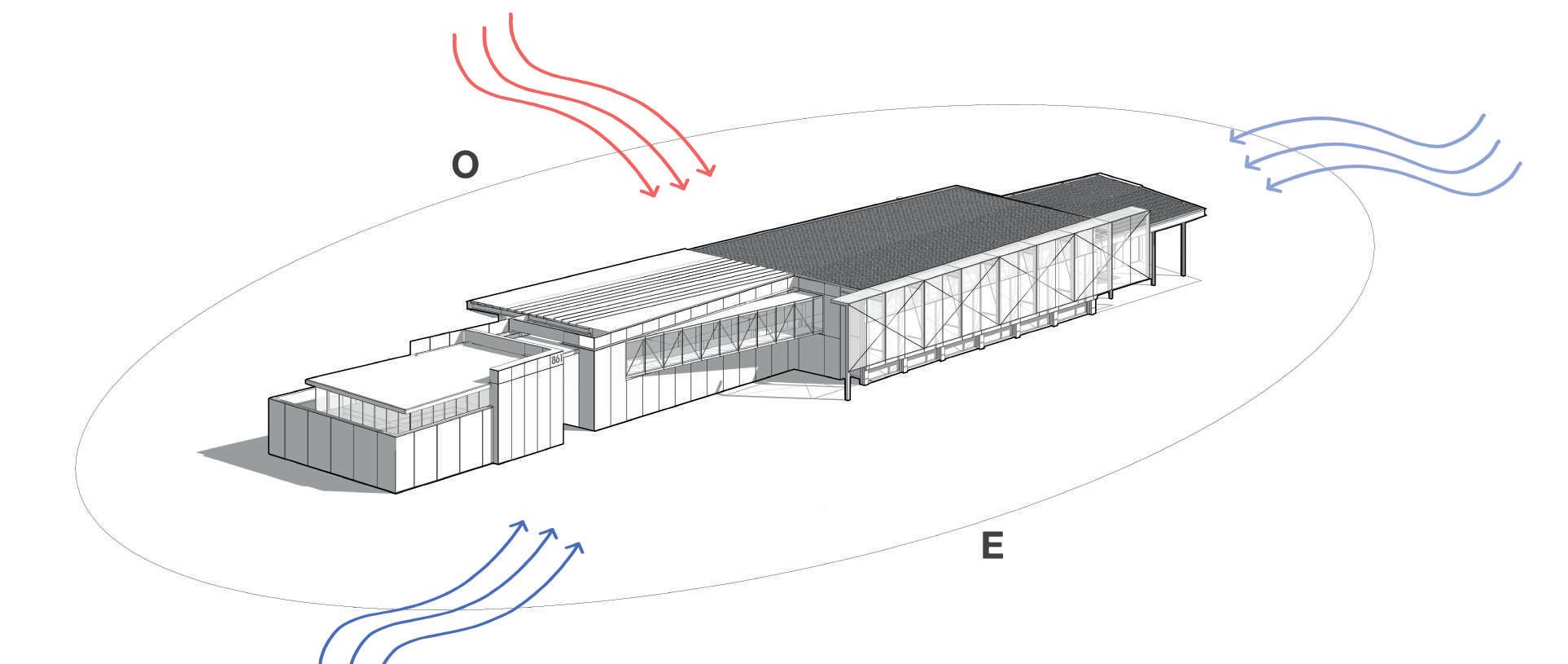

Ubicar el edificio de forma tal que se aprovechen las mejores vistas, cuidando la orientación y asoleamiento del mismo y tenien do en consideración la lectura del edificio desde la Ruta Panameri cana.

JUAN SEGUNDO BAJUK

MARTIN CAPDEVILA

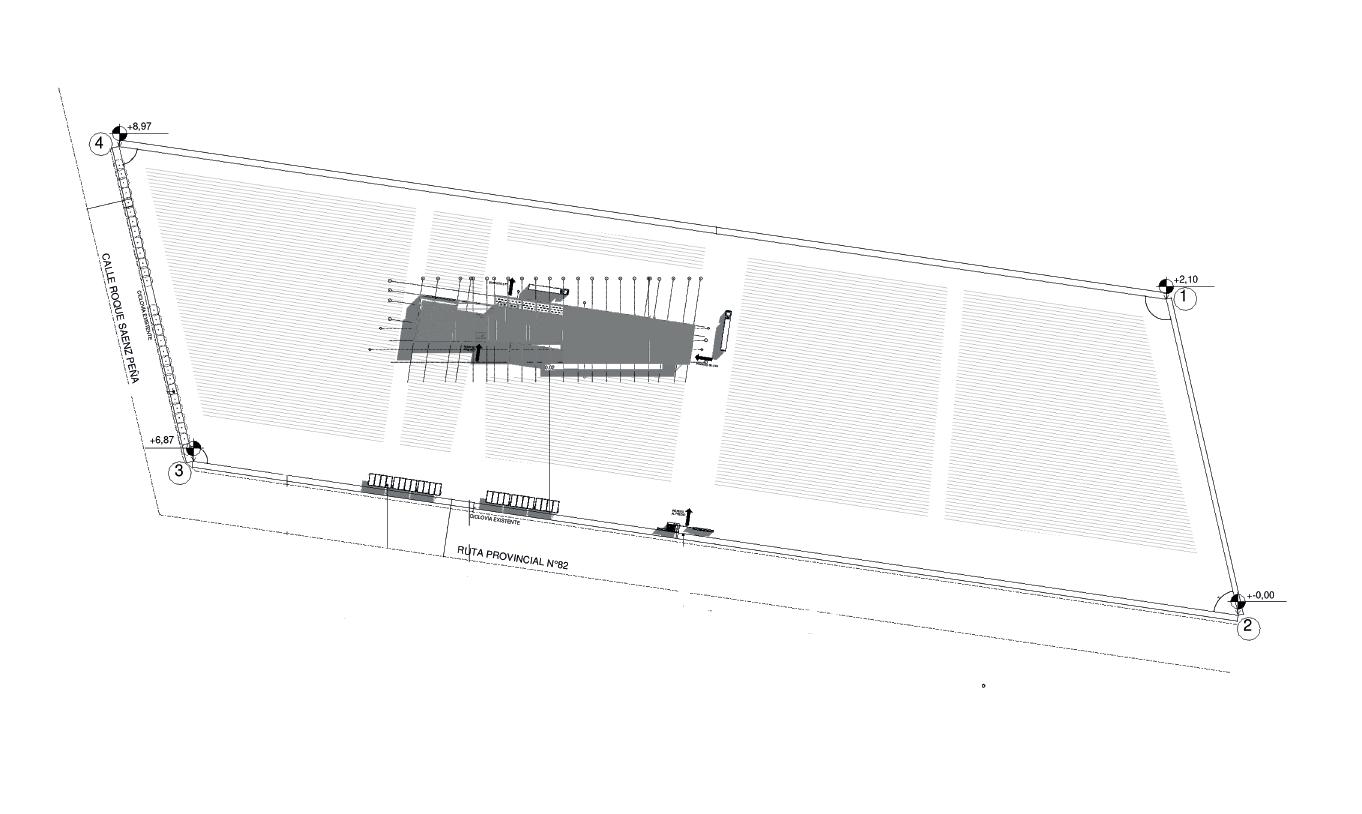

Las Compuertas es una localidad y distrito ubicado en el departamento Luján de Cuyo, provincia de Mendoza, Argentina.

Se encuentra a la vera de la Ruta Provincial 82, la cual constituye su principal vía de comunicación vinculándola al este con Luján de Cuyo y al oeste con Cacheuta.

El distrito está compuesto por zonas residencias y agrícolas. En lo agrícola se destacan viñedos y frutales. La producción vitivinícola cuenta con medianos productores y especialización en uvas finas. Cuenta con un parque para esparcimiento y un museo ferroviario en la estación Blanco Encalada.

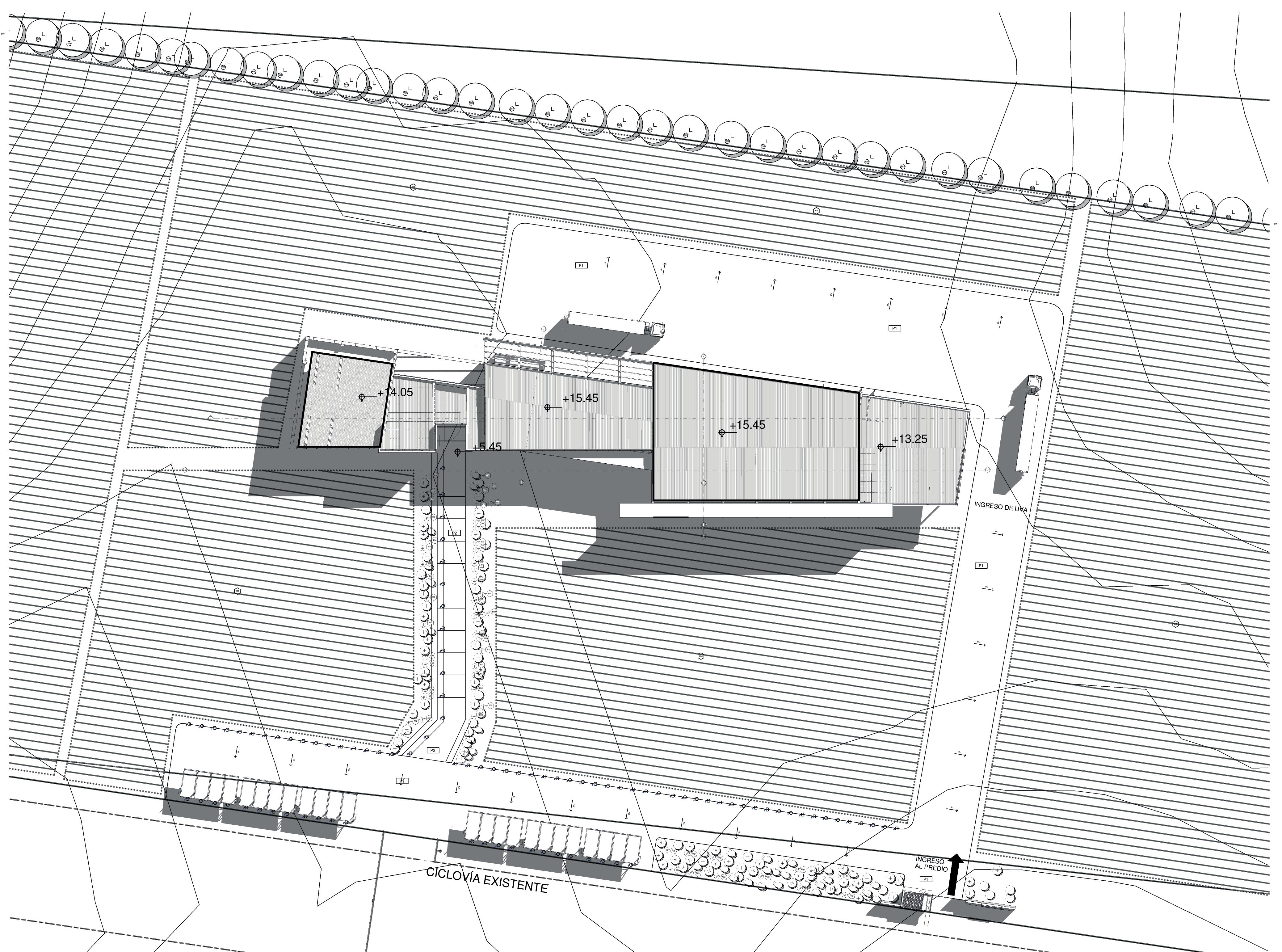

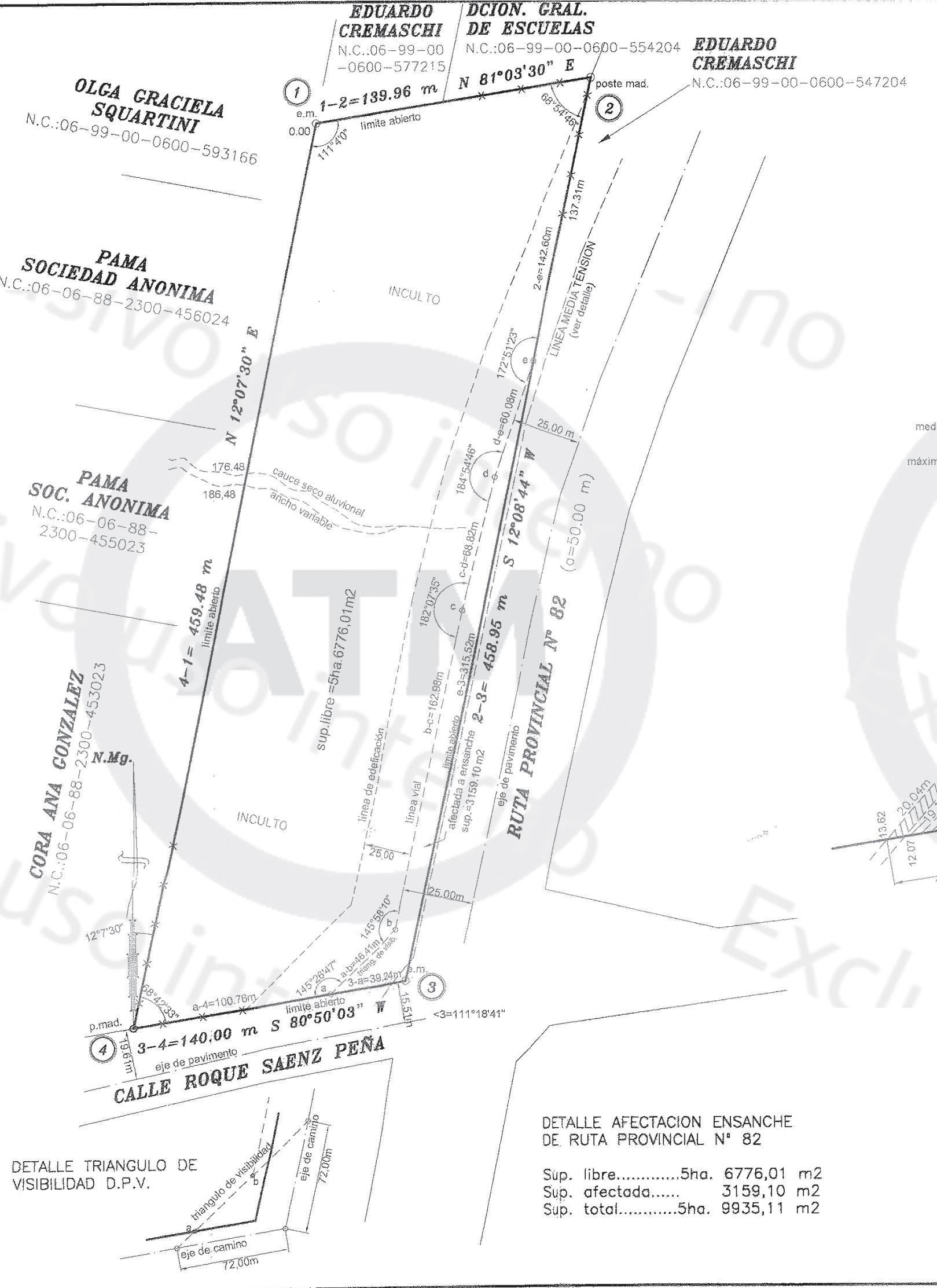

SUPERFICIE: 6ha 648 m2

DIRECCIÓN: RUTA PROVINCIAL N°82 S/N ROQUE SAENZ PEÑA S/N CAYETANO SILVA S/N

INGRESO: CAYETANO SILVA DERECHO A RIEGO: NO POSEE POZO: HACE USO DE LOS POZOS N°06/799 N°06/574 por cañería subterránea para riego por goteo

SUP. DE CULTIVO: 44.800 m2

Panel Acerolatina MAXIROOF:

Cara exterior acero galvanizado prepintado gris, forma trapezoidal

hormigón visto con encofrado de fenólicos con una cara epoxipada.

Relleno de piedras de la zona de diversos tamaños entre 6 20 cm a definir según muestras y el ripio que le aporte el hormigón.

EXTERIOR Lavado con hidrolavadora para desprendimiento de recubrimiento

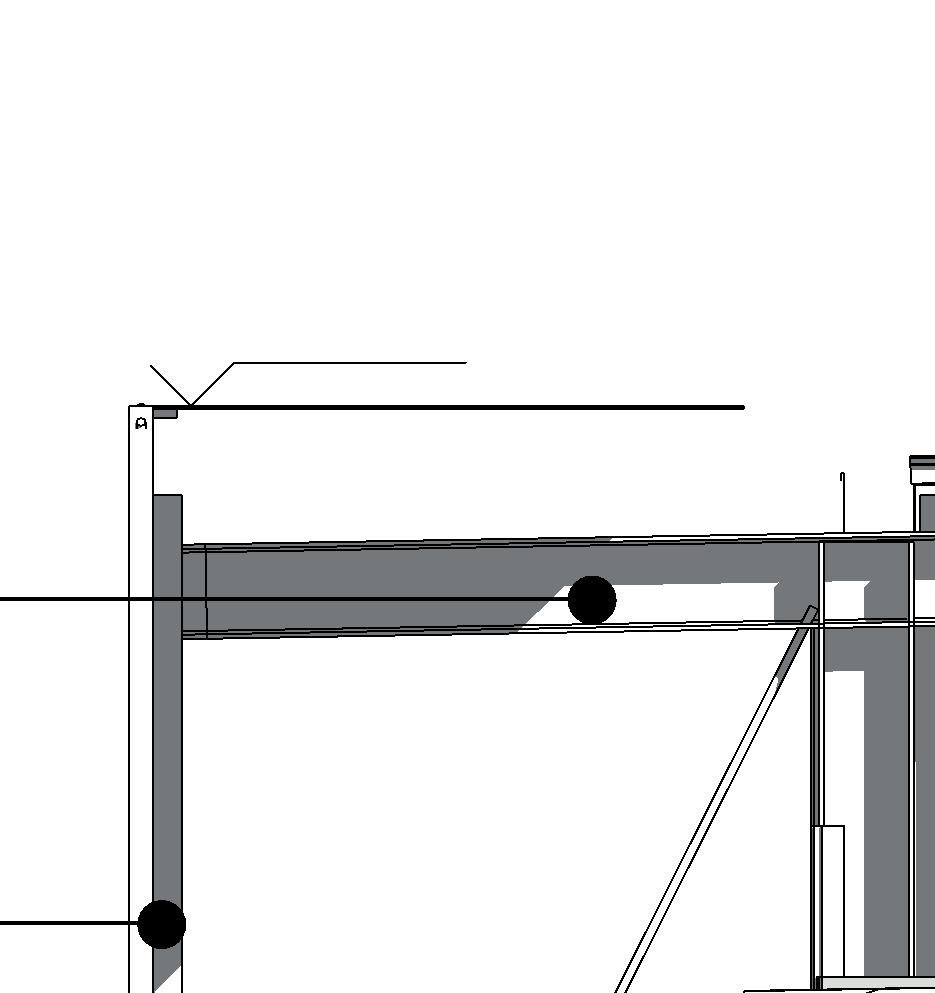

Viga Principal Perfil W 210 Acabado Activador de óxido/Acero Corten NAZZA

Aplicar mediante pincel, esponja o similar, una mano de oxidante dejar actuar durante media hora aproximadamente. Seguidamente aplicar otra mano del producto dejando actuar hasta conseguir el efecto deseado.

+ Barniz de Poliuretano al agua W615 2 manos.

Extensión de perfil W chapa laminada de 8mm soldado a perfil de columna mediante soldadu ra con electródo.

Columna Perfil W 210 Acabado Activador de óxido/Acero Corten NAZZA

Aplicar mediante pincel, esponja o similar, una mano de oxidante dejar actuar durante media hora aproximadamente. Seguidamente aplicar otra mano del producto dejando actuar hasta conseguir el efecto deseado.

Perfil UPN 80 Soldado a alma de columna p/ guía de portón.

Viga Principal Perfil W 210 Acabado Activador de óxido/Acero Corten NAZZA

Aplicar mediante pincel, esponja o similar, una mano de oxidante dejar actuar durante media hora aproximadamente. Seguidamente aplicar otra mano del producto dejando actuar hasta conseguir el efecto deseado.

+ Barniz de Poliuretano al agua W615 2 manos.

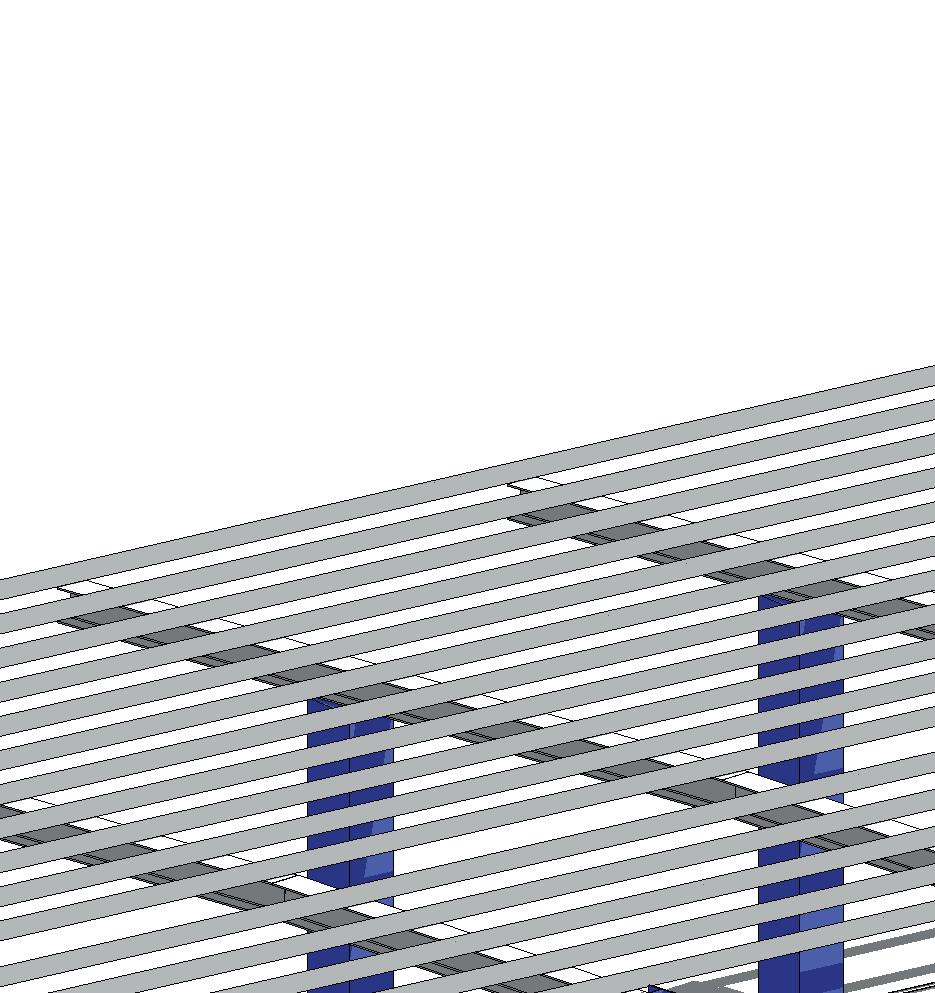

Correas Caño estructural rectangular 150x80x3,2mm, con planchuela de 3mm en cada extremo

Extensión de correas chapa laminada de 8mm soldado a alma de viga mediante soldadura con electródo.

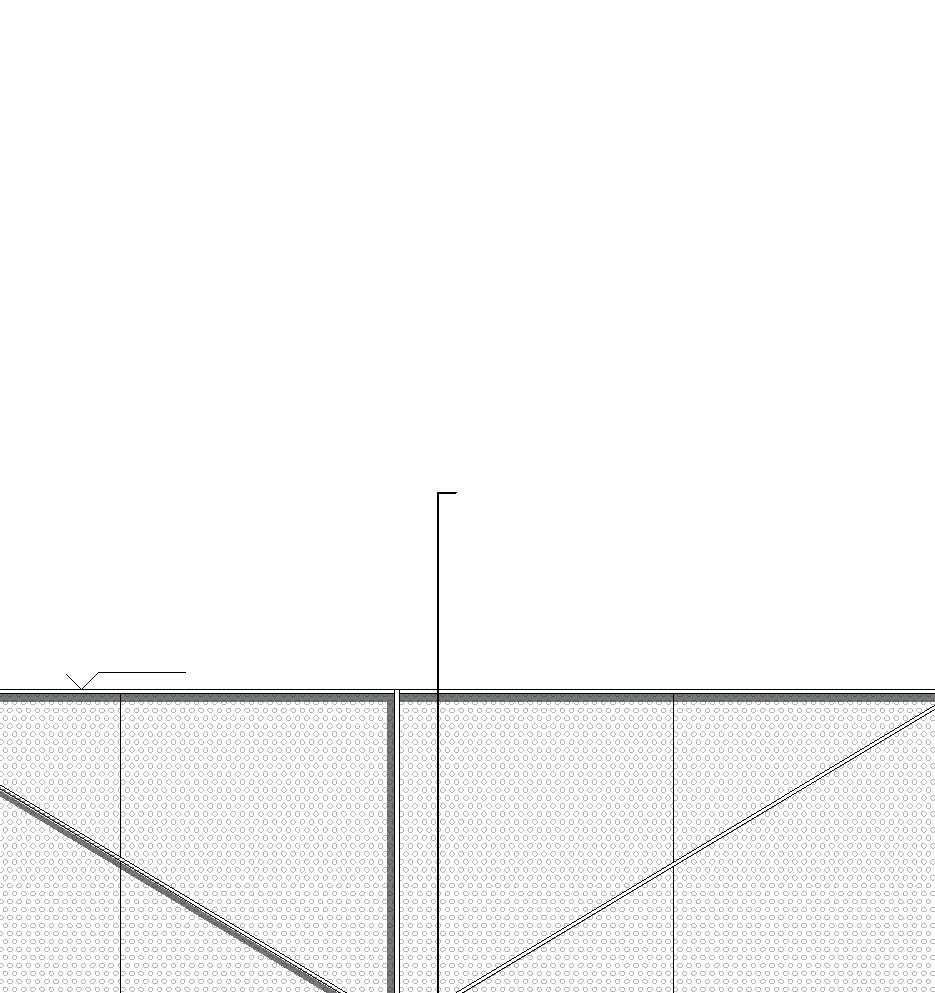

Metal Desplegado Pesado Malla 500-30-30 1.50 X 3.00 Mts marca Fenix diagonal Mayor: 50 Mm.

Diagonal Menor: 22 Mm. Espesor: 3.20 Mm. Nervio: 3.00 Mm. Peso Por Hoja (Aprox.): 50 Kg.

Columna

Perfil W 210 Acabado Activador de óxido/Acero Corten NAZZA Aplicar mediante pincel, esponja o similar, una mano de oxidante dejar actuar durante media hora aproximadamente. Seguidamente aplicar otra mano del producto dejando actuar

Cable de acero galvanizado 6x7+1 Φ 4mm.

Tensor ojo y grancho 10 mm 3/8 BREMEN 3565-

Varilla roscada 3/4.

Planchuela semicircular perforada a medida.

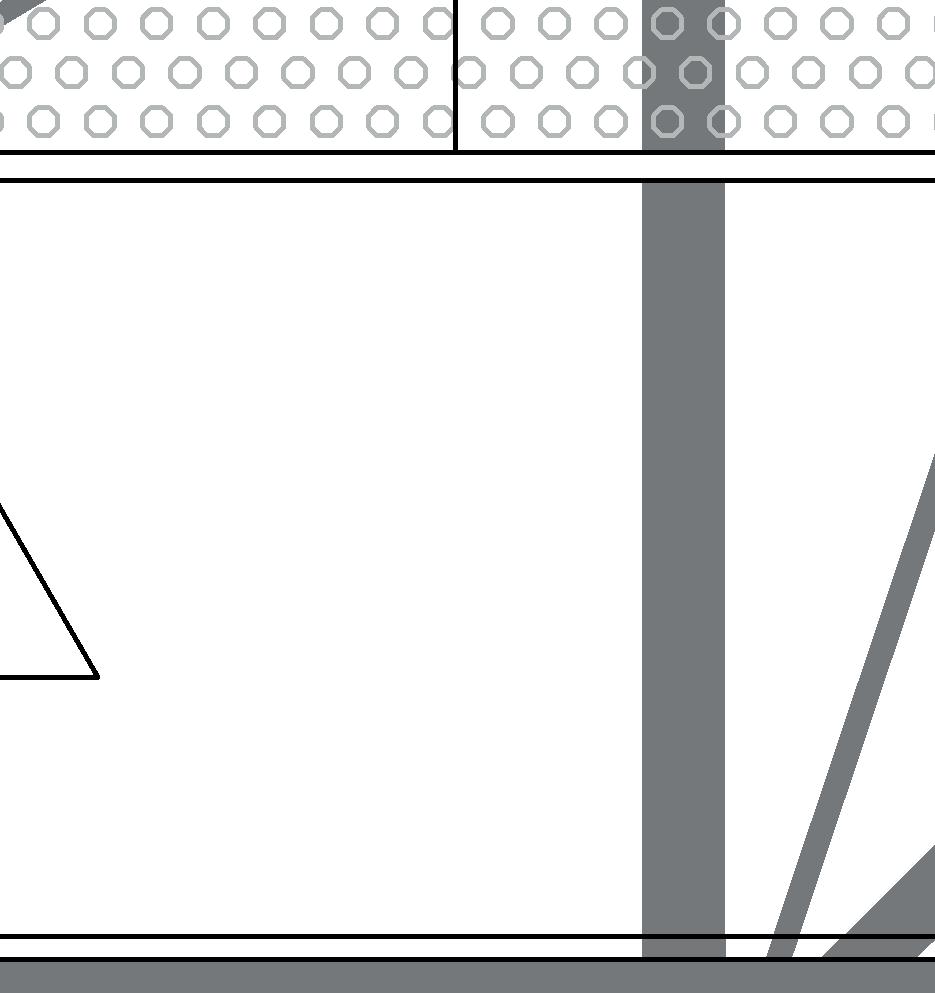

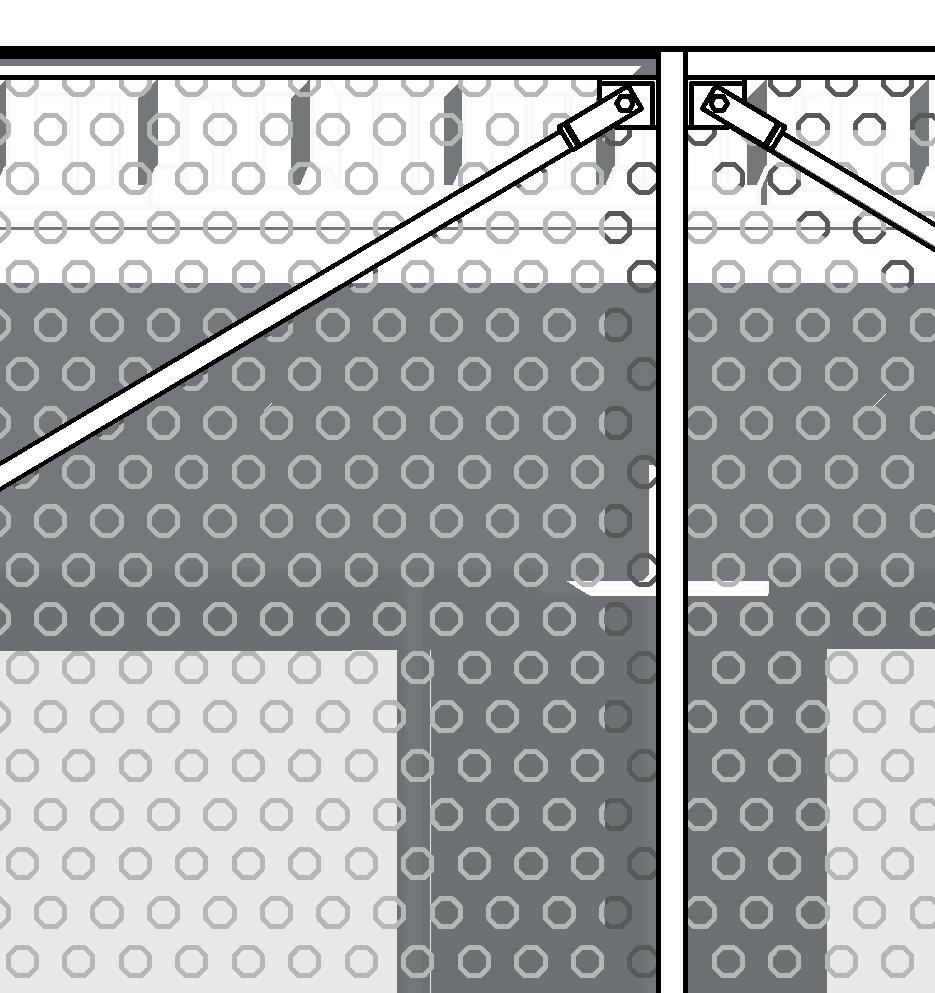

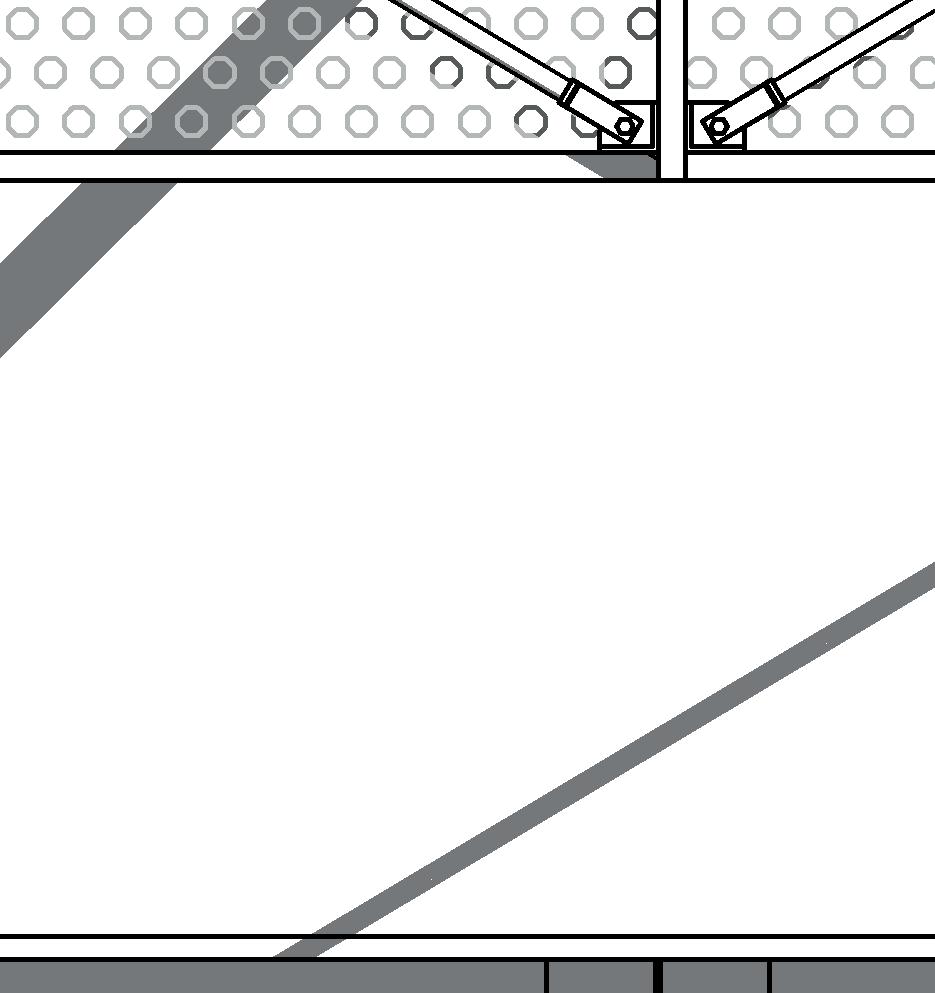

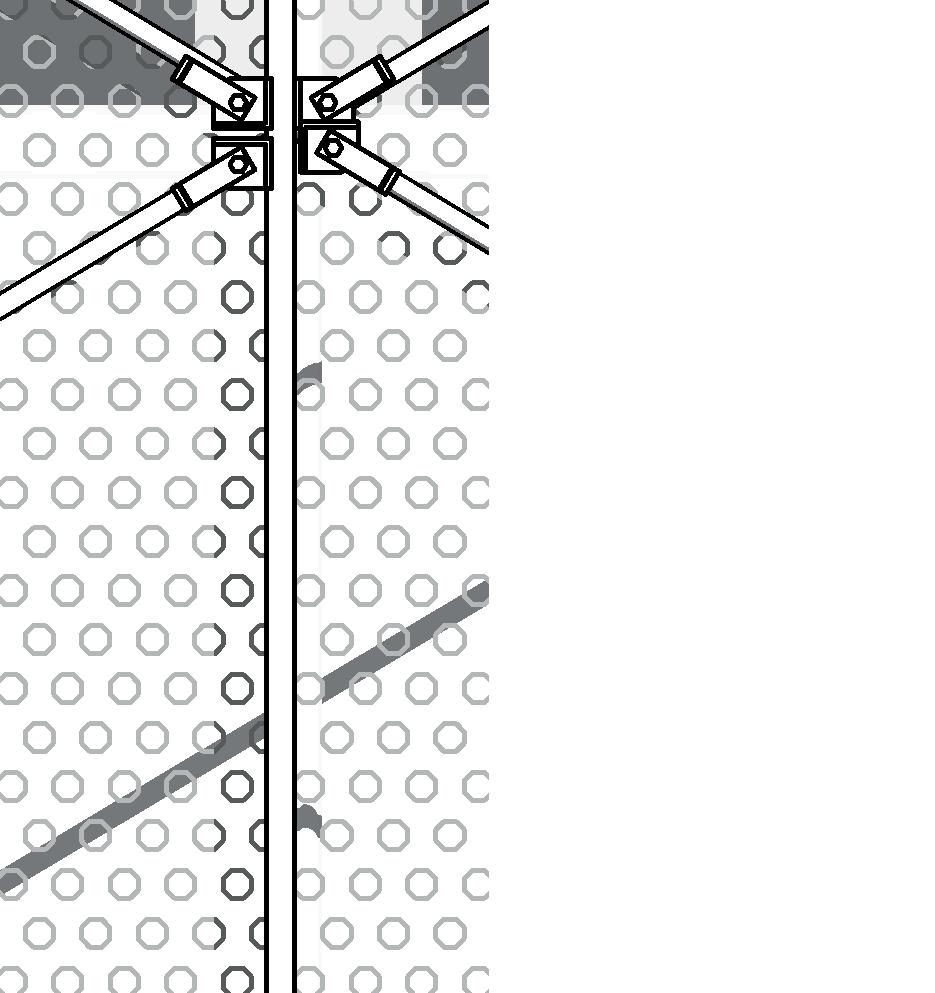

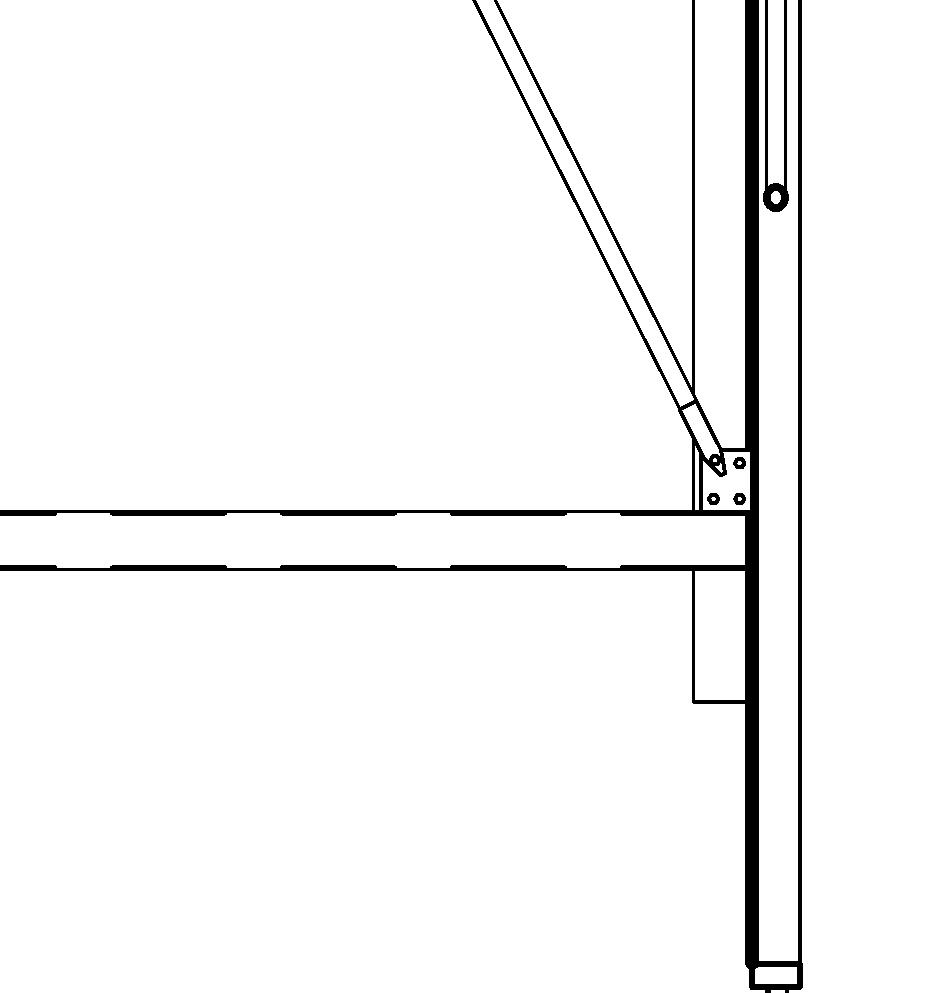

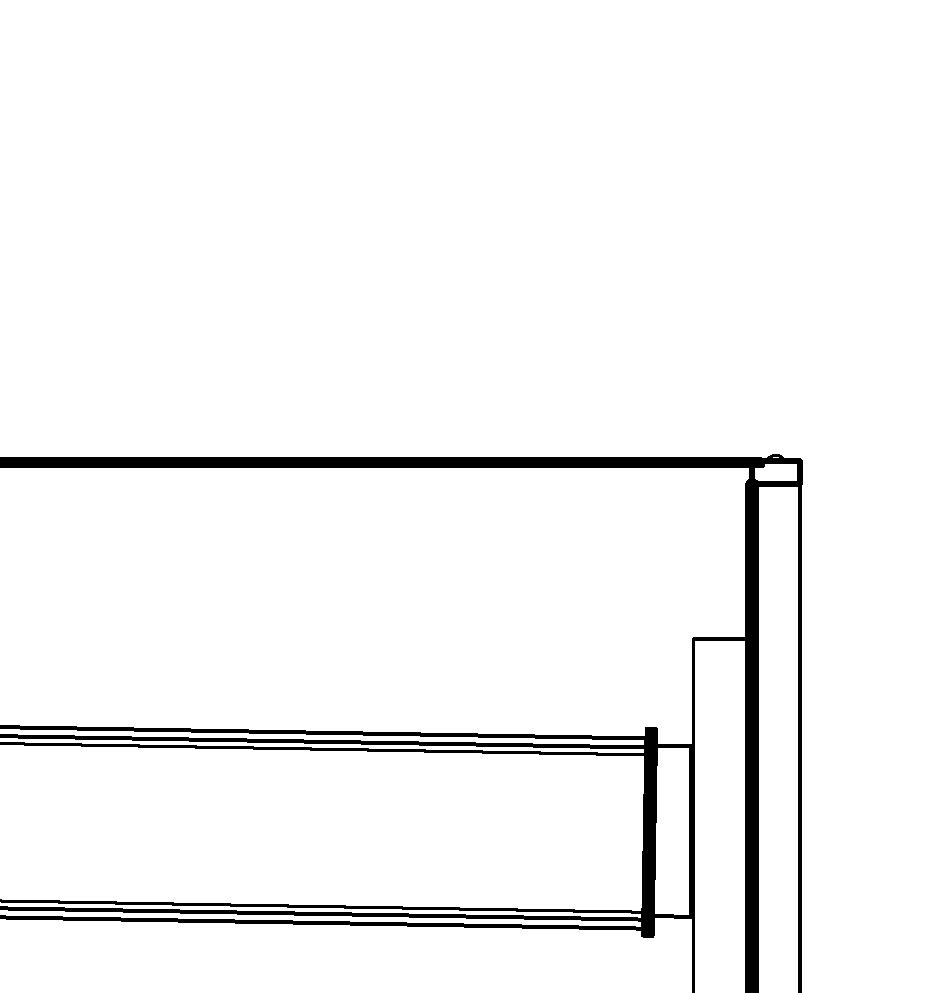

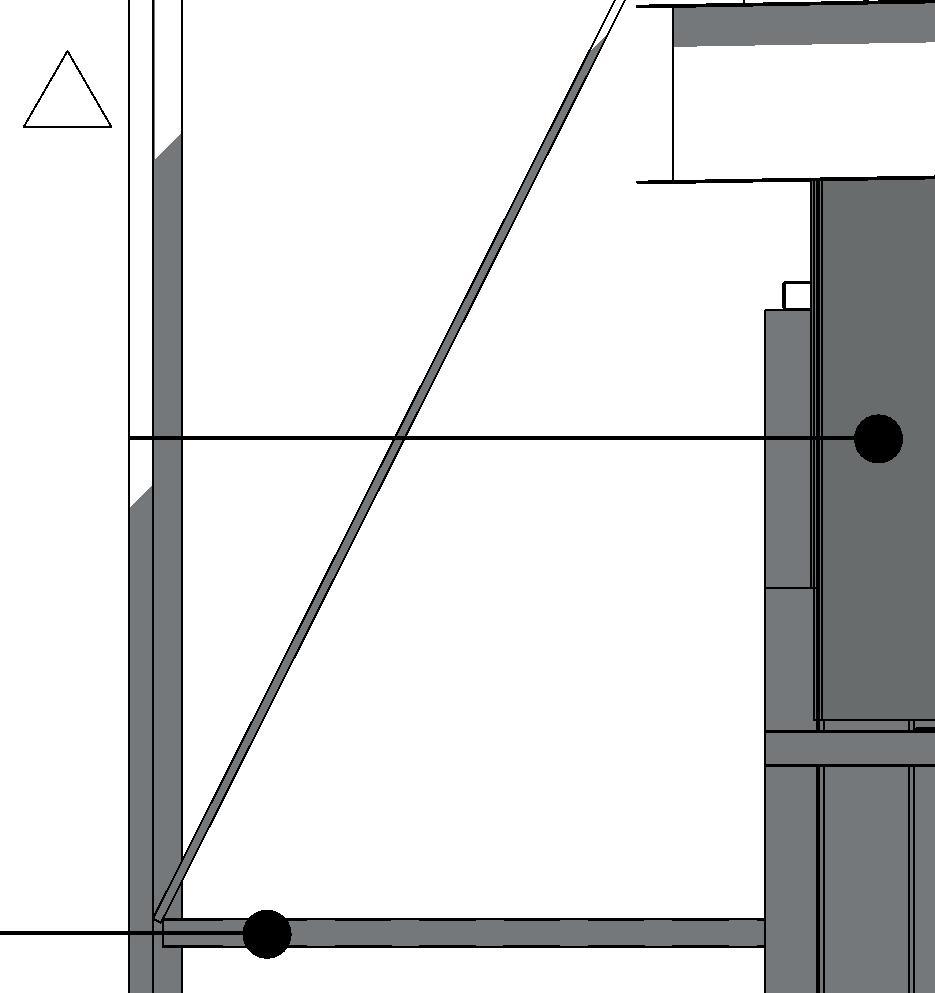

05.4 DETALLE TENSOR

Perfil metalico pintado Acabado Activador de óxido/Acero Corten NAZZA

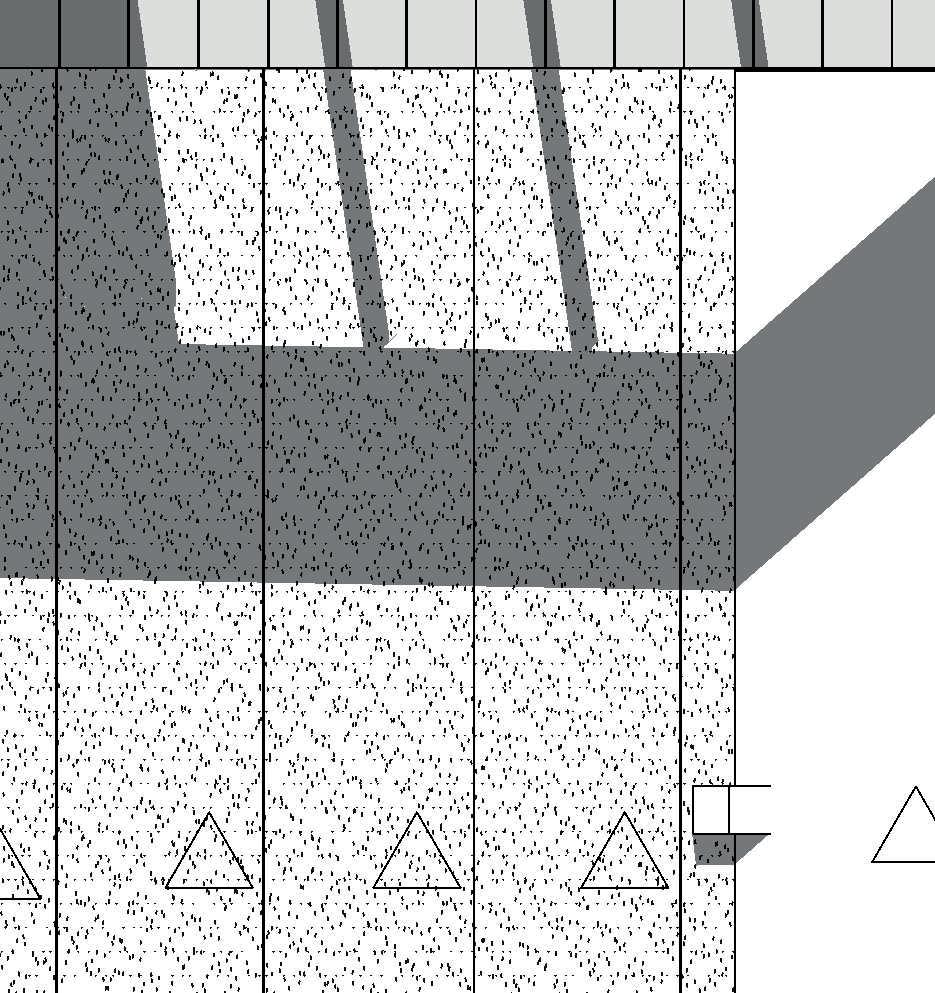

Hormigón ciclópeo hidrolavado

Relleno de piedras de la zona de diversos tamaños entre 6 y 20 cm.

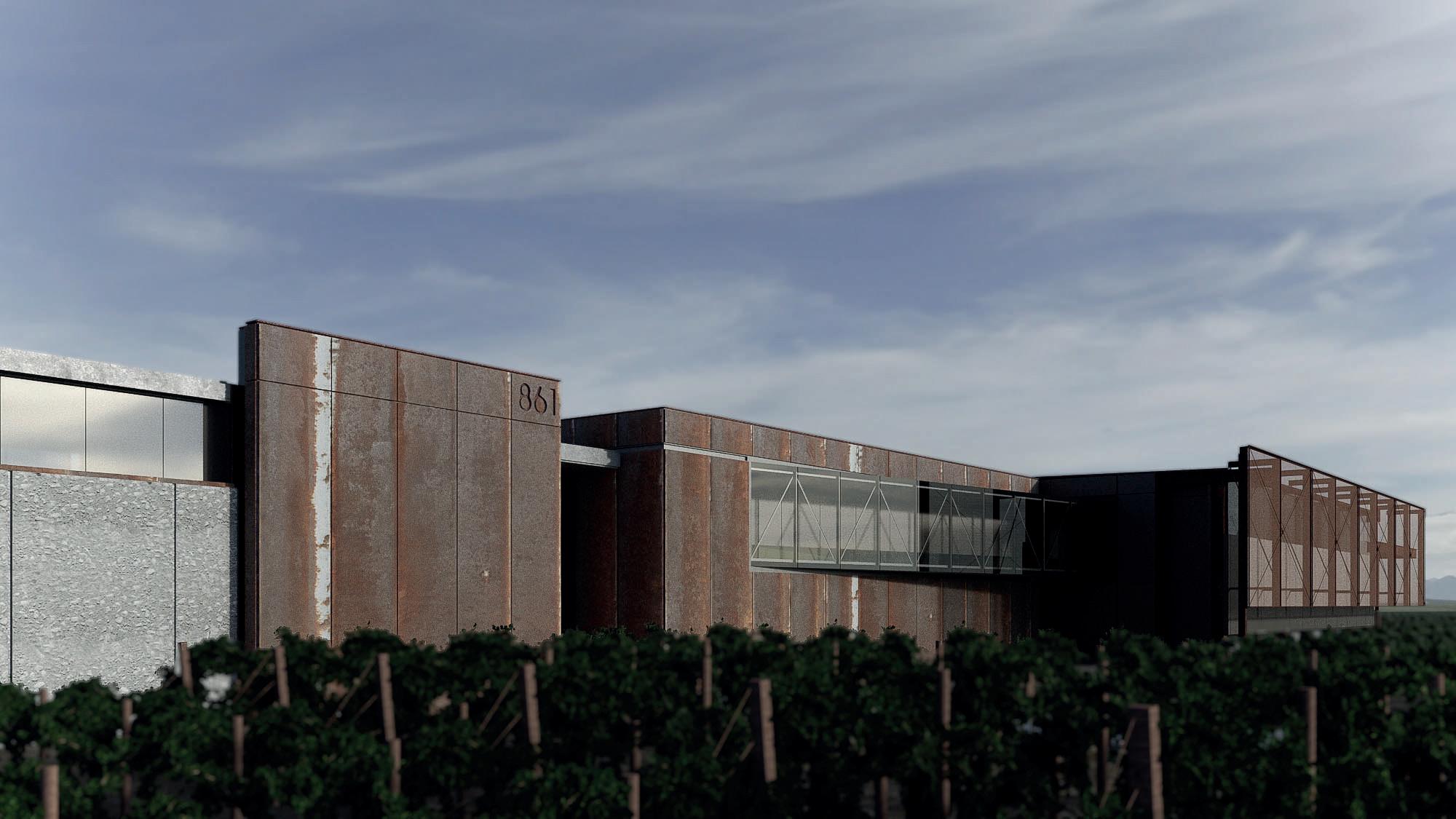

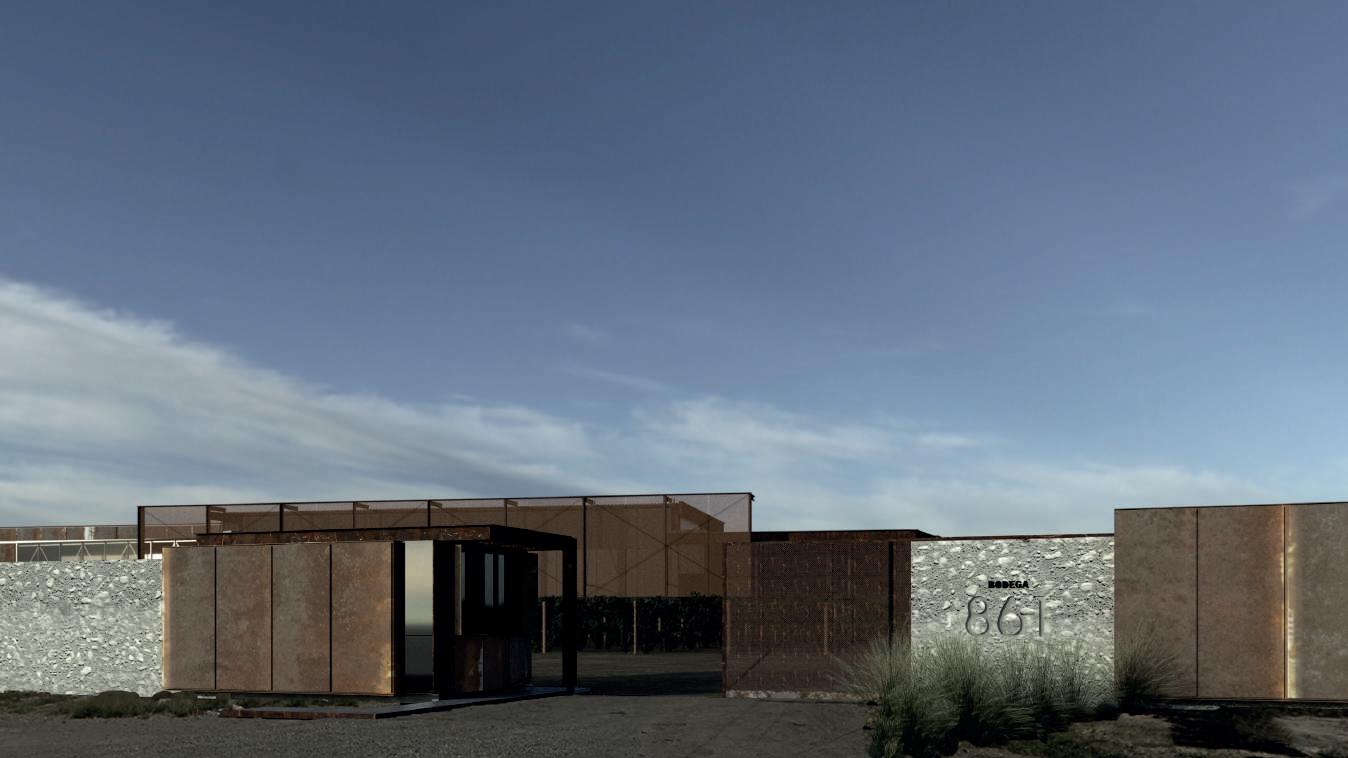

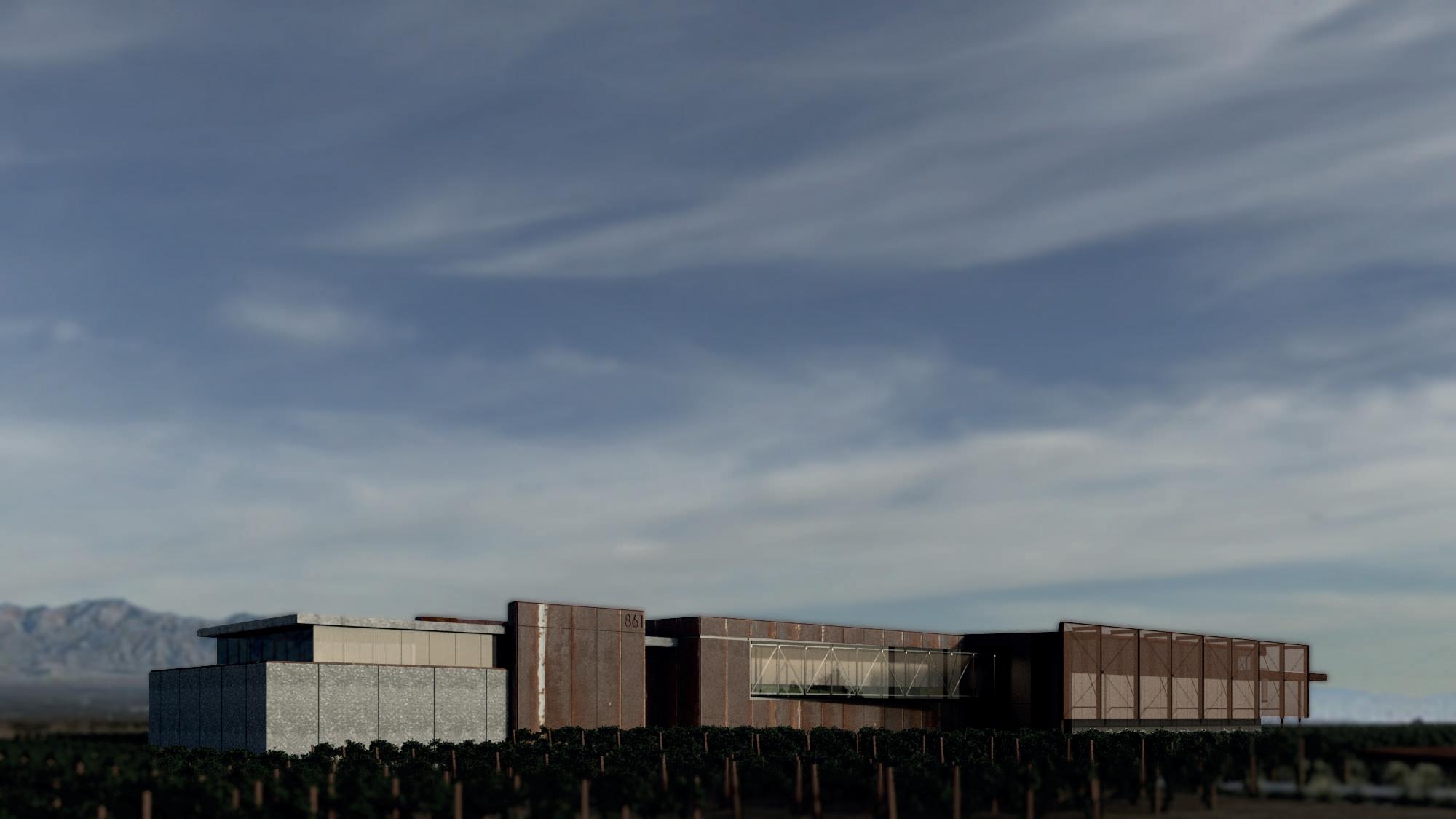

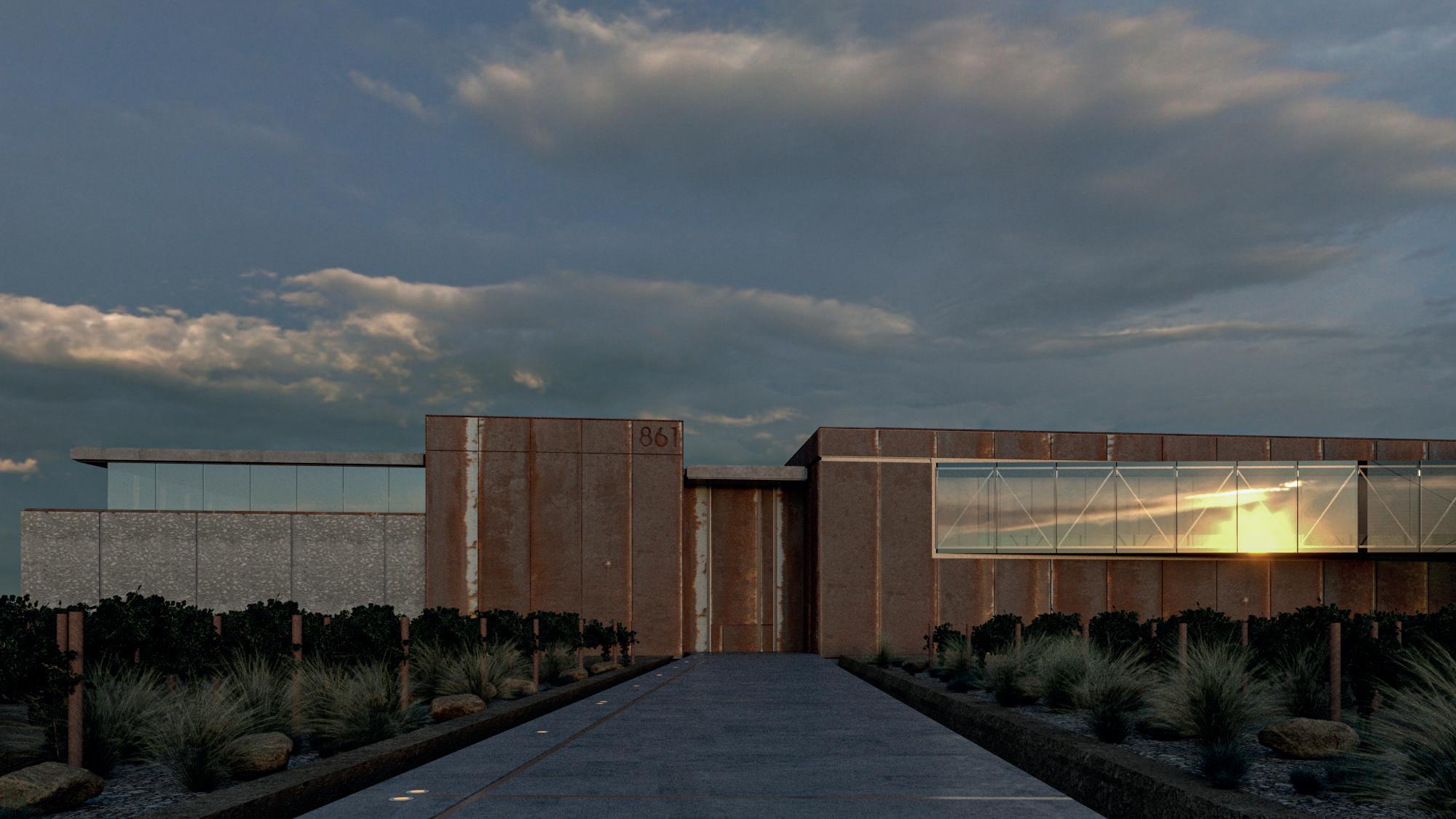

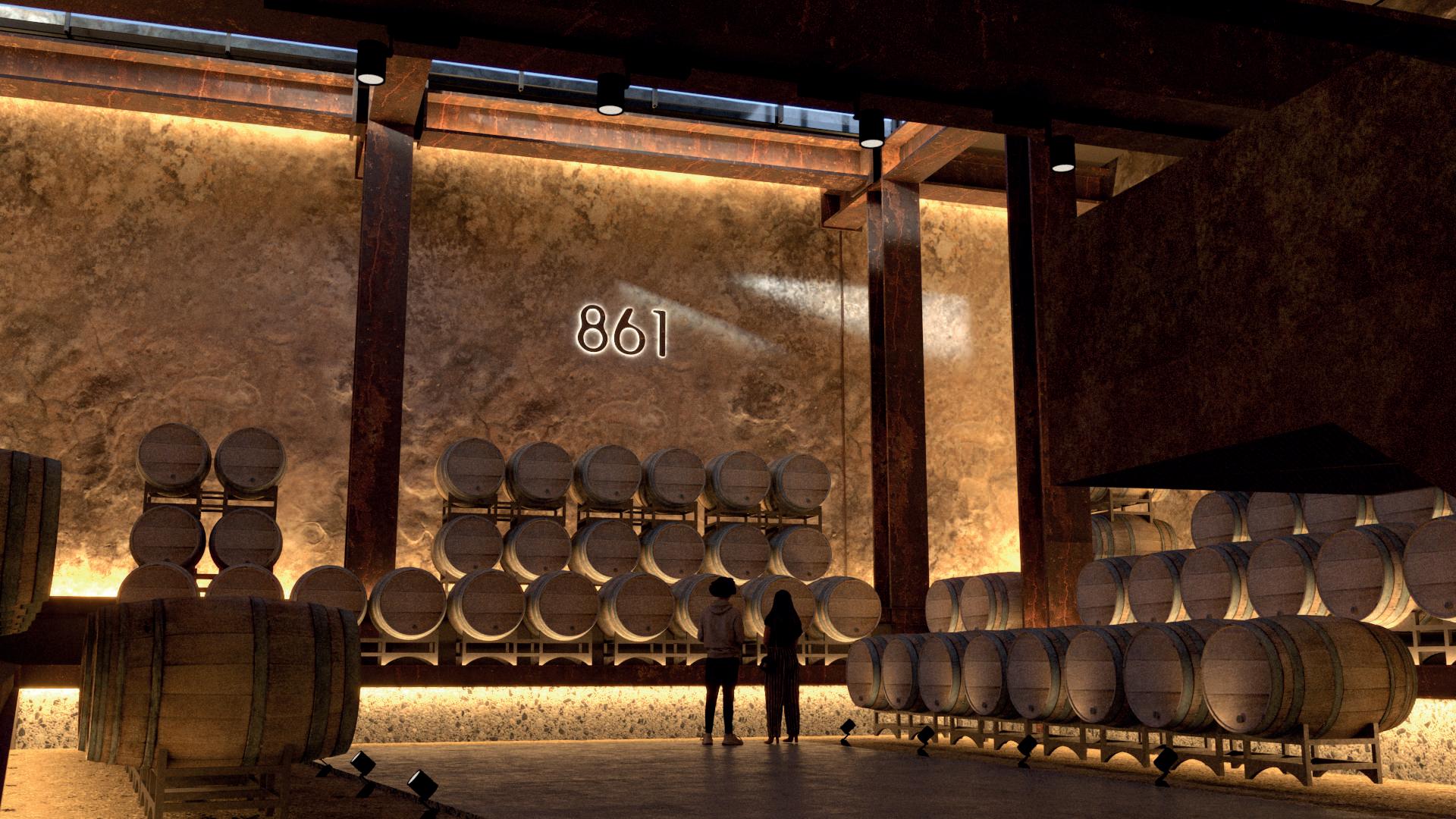

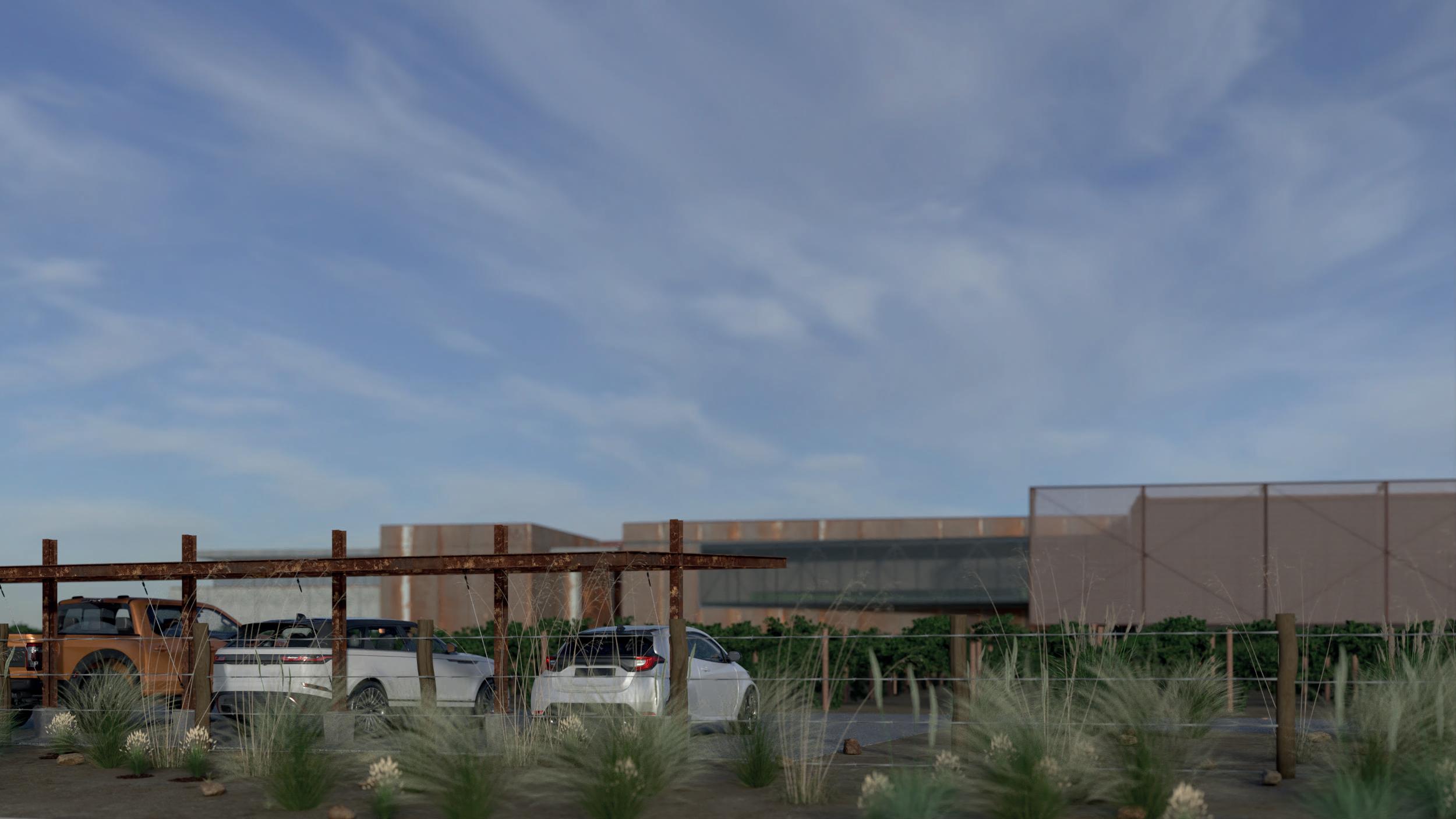

05.5 RENDER

Platina de hierro metalica de 10 mm.

Tornillos hexagonales de hierro cincado.

Cimiento de ciclopeo hidrolavado 30 x 20 x 63.

Panel tuluca

Acabado pintado mineral grain ocre.

Cable Acero galvanizado 6x7+1 Φ 4mm.

Lorem ipsum

PANEL TULUCA:

Espesor de 6mm. Acabado pintado mineral grain ocre. Soldado a viga perfil W HIMAN 150 x 150 x 4,3.

VIGAS:

Perfil W HIMAN 150 x 150 x 4,3.

Acabado pintado con pintura antioxidante, dos manos Pintura Antióxido Proterox De Sinteplast Proxecto.

Soldado a columnas perfil W HIMAN 150 x 150 x 4,3.

COLUMNAS:

Perfil W HIMAN 150 x 150 x 4,3.

Acabado pintado con pintura antioxidante, dos manos Pintura Antióxido Proterox De Sinteplast Proxecto.

Ancladas a cimiento a traves de platina de hierro de 10 mm de espesor.

TENSOR:

Planchuela semicircular perforada hecha a medida soldada en cada extremo a viga y columna respectivamente.

Varilla roscada 3/4 anclada a planchuela semicucular.

Tensor ojo y grancho 10 mm 3/8 BREMEN 3565- enroscados a varilla roscada.

Cable de acero galvanizado 6x7+1 Φ 4mm.

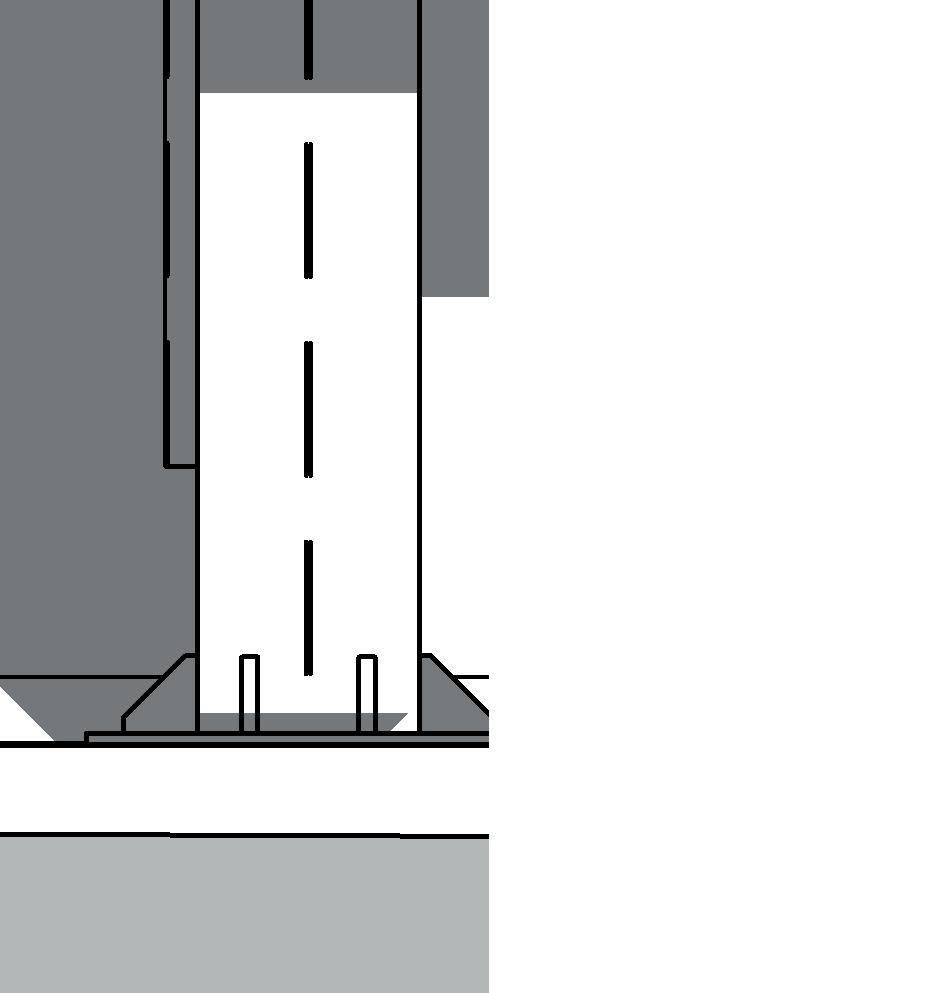

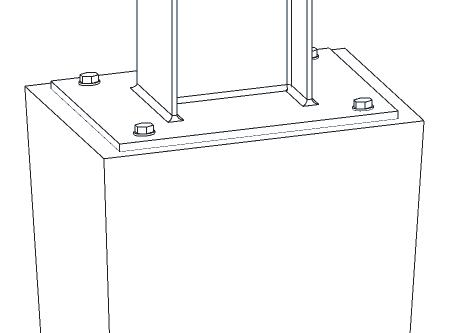

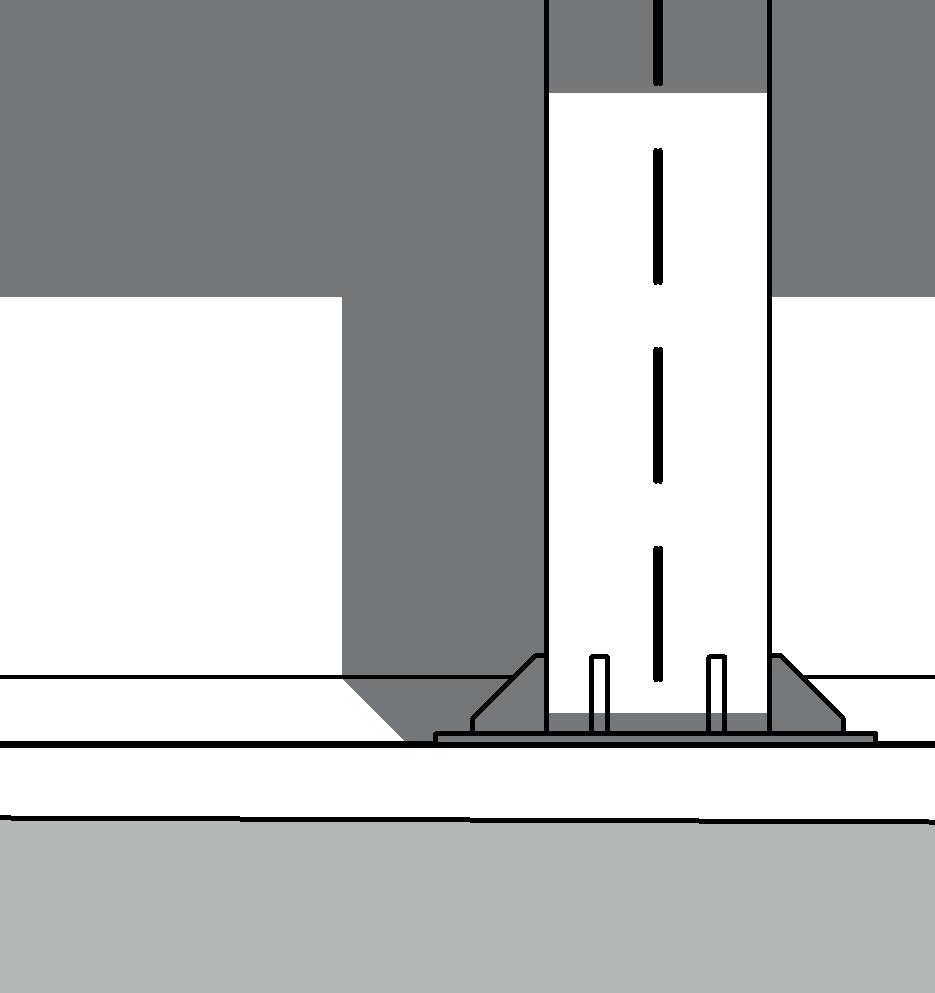

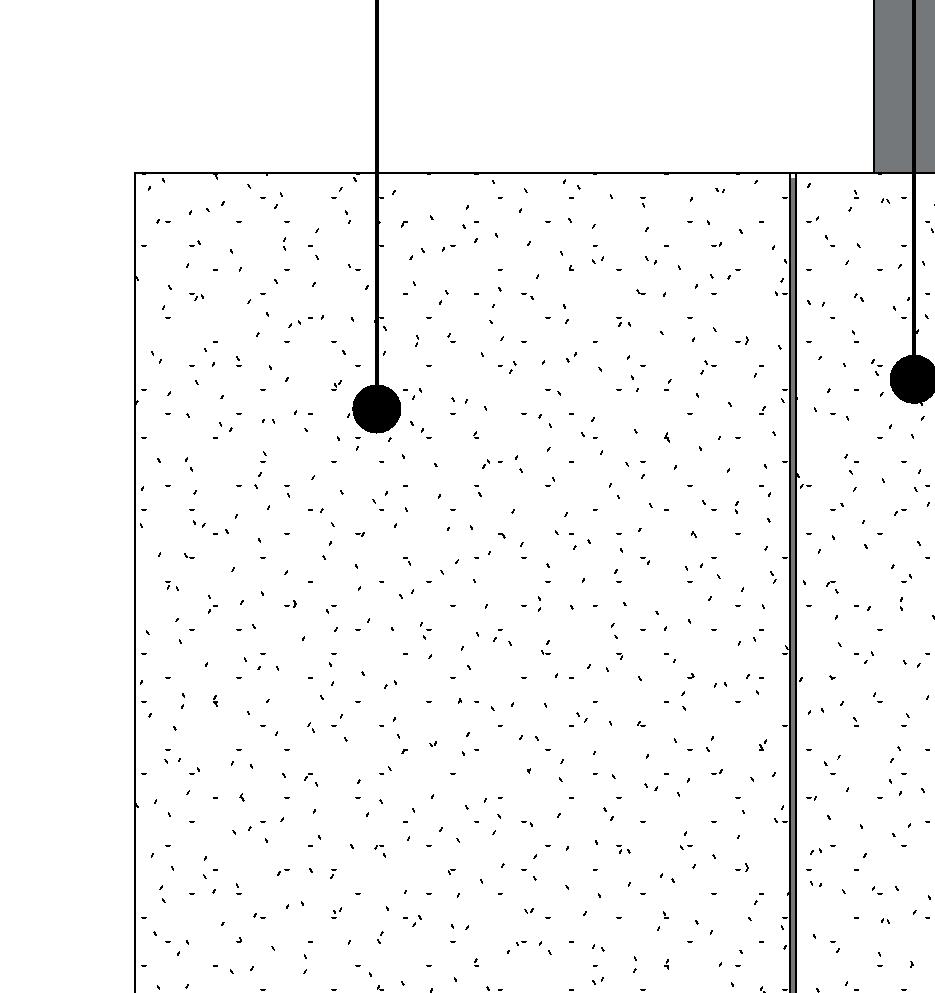

CIMIENTO:

Cimiento de hormigon ciclopeo hidrolavado 30cm x 20cm x 63cm.

Platina de hierro metalica de 10 mm de espesor anclada a cimiento a traves de tornillos hexagonales de hierro cincado.

Anclado a columna a traves de platina de hierro de 10 mm de espesor.

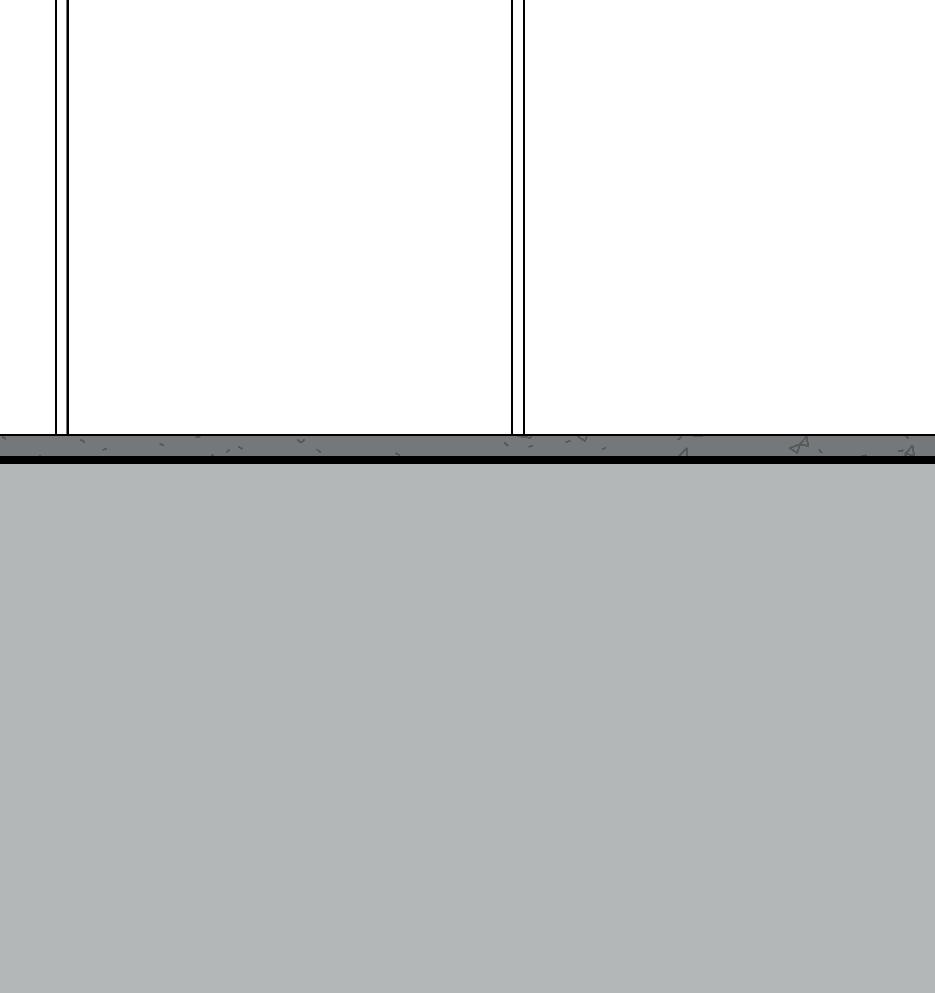

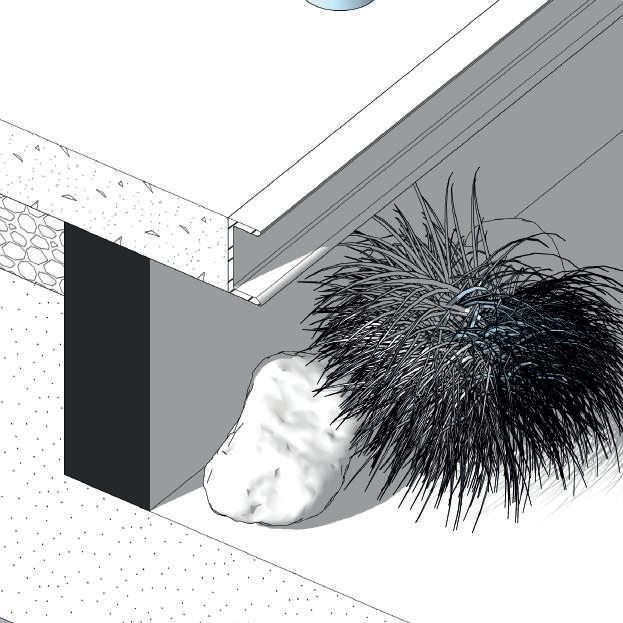

SOLADOS

Piso piedra grava partida color grisáceo granulometría de 25mm a 40mm. Proveedor: Áridos de Mendoza.

Piso de suelo cemento estabilizado compuesto de 70% arena fina, 10% limo, 10% arcilla y 10% cemento portland

Piso industral de H armado H21. Espesor 100 mm juntas aserradas en paños de 20m2 profundidad mínima de 1/5 del espesor, terminación con adición de fibra y terminación cuarsítica superficial. Malla electrosoldada del 6.

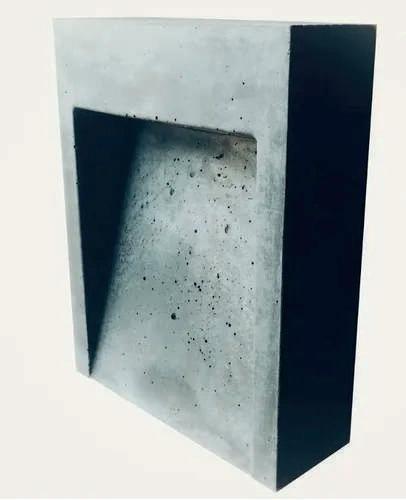

LUMINARIAS

JUAN SEGUNDO BAJUK MARTIN CAPDEVILA

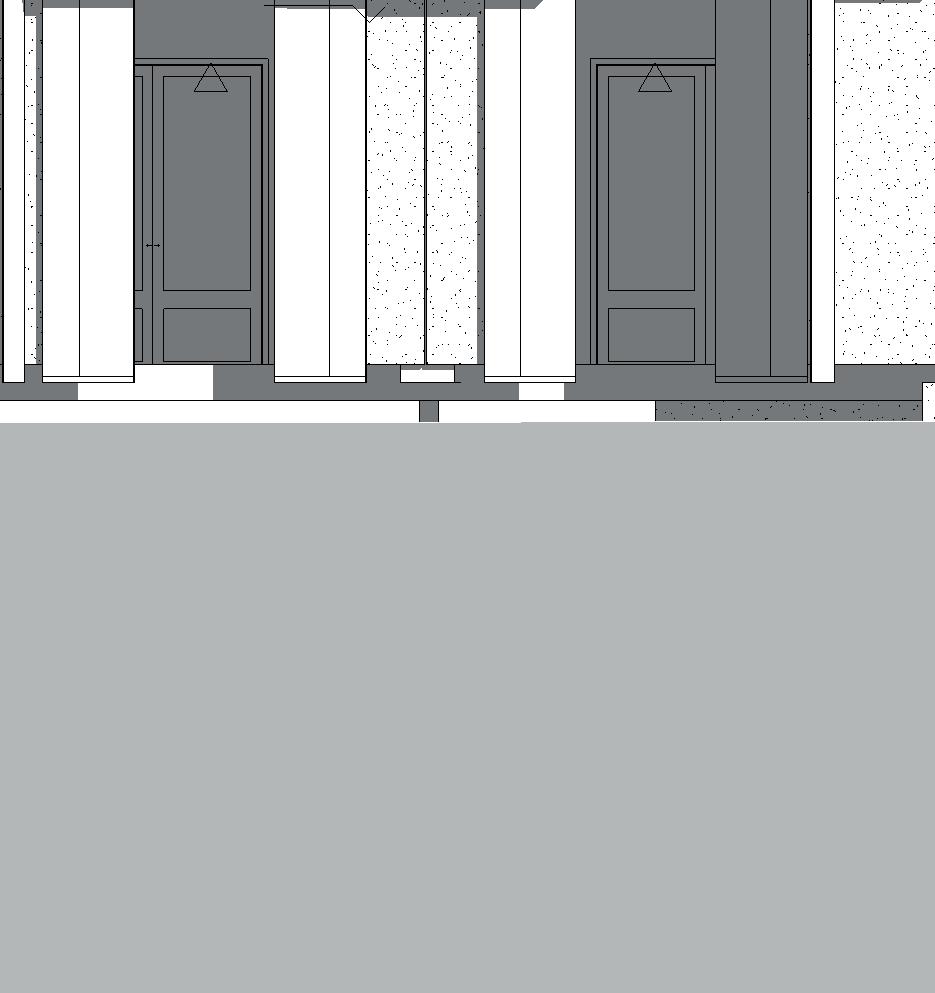

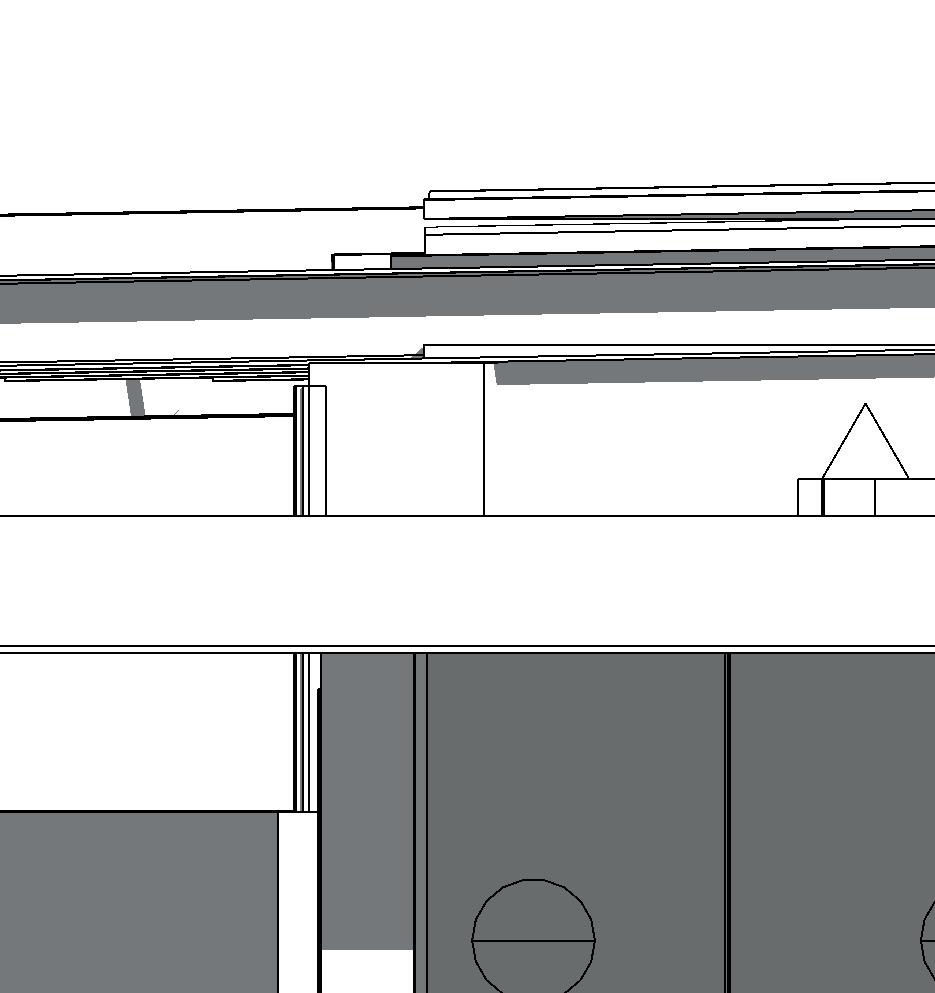

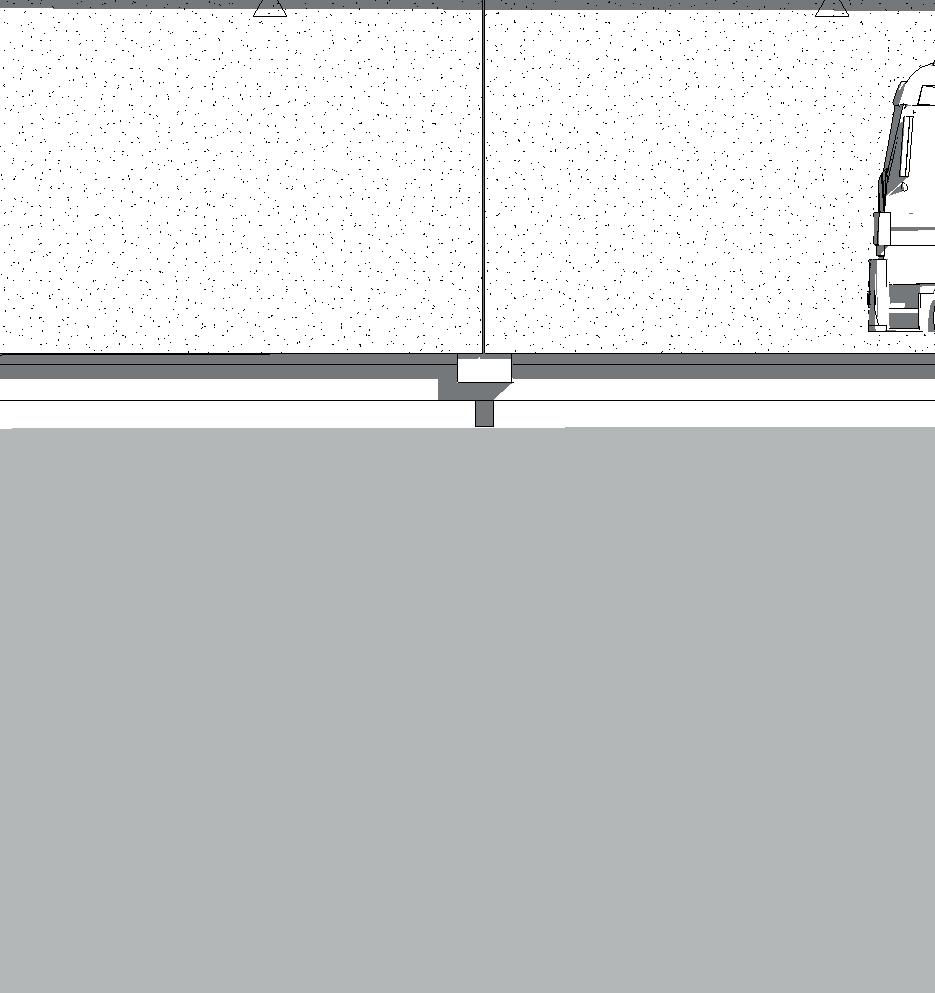

CONSTRUCCION

M1 M2

M3

Mu o de Ho m gon arm ado con p ed a bo a n orpo ada espeso de 50 cm

Mu o pane érm co re ge an e m odu ar n ec ado en po u e ano 0 11 mm n e o de espum as g das ce u a es e ge an e esp 200mm con ca as de chapa de acero ga an zado (espe o 0 5mm Mu o de dob e p aca de yeso d m ens ones so u on m u p e de Dur ock Es uc u a de m on an e 99m cada 60 cm so e a de 100mm con a s ac on de ana de v d o

CM

CM1 CM C

Pe il W A as Anchas H MAN 610mm x 616mm x 14m m Acabado Ox dado Pe il W A as An has H MAN 310mm x 165mm x 5 8m m Acabado Ox dado

Pe il W A as An has H MAN 200mm x 100mm x 4 3m m Acabado Ox dado

Co um na de ho m gon a m ado ec angu a 750mm 600m m

TERMINACIONES

T1 T2

T3

Pane é m co e ge an e m odu a nyec ado en po u e ano 0 11 mm n e o de e pum as g das e u a e re ge an es esp 200mm con ca as de chapa de a ero ga an zado (espeso 0 5mm ) Te m nac on acabado n e o on acado neg o

Pane é m co e ge an e m odu a nyec ado en po u e ano 0 11 mm n e o de e pum as g das e u a e re ge an es esp 200mm con ca as de chapa de a ero ga v an zado (espeso 0 5mm ) Te m nac on acabado ex e or Lu der g g a o c 110 m m

Pane é m co ef ge an e m odu ar nyec ado en po ure ano 0 11 mm n e o de espum as g das ce u a es e geran es esp 200mm con aras de chapa de ace o ga van zado espeso 0 5m m T erm nac on a abado ex e o Lux de L nea Keosang P n Co en Mu W ade =110 m m

T4 T5

T6

T e m nac on de Ho m gon con p ed a bo a nco po ada rea zada con m a e nado con Buña de 10 cm de espeso y 5 cm de p o und dad P e Hun er Doug as nea Me a Sc een Acabado M ne a g a n Oc e 6968

P aca Neoli h co ecc on Co o ee co o Jus w h e 6mm Fo m a o ab a 3200mm x 1500mm acabado a nado ac on pe de a um n o T100 x 50 x 2 a o nillado a m u o de du oc pane adhe do con adhes v o Pane Ta k T7 Espe o de 150 cm de a u a m a co de m adera de p no 10 cm de e pe or e oilum nado con ed de 5500

T8

T9

T1

p v o a correas + p v o de anc a e a p aca C 4 0

P a a co abo an e F e r Deck pe a e m m an ho ú il 945mm ca bre 2 ga v an zado R

Ga gan a en c e o aso de DURLOCK 20 m pro und dad 15cm T ra LED em po rab e Mar a SIMES L nea con nua poli arbona o 100 mm Fondo de ga VM1 e m na ón ox dada Bande as Po acab e E e e 250mm a as 0m m Suspend da de osa con va llas oscada h 3 00m (de de NPT m nar a m ar a Philips nea Méda d 42 ob e r e GE

CR C 4 0 CR 3 3 CR CR 3 3 CR 3

CR R4 0 CR 3 3 CR 3 3 R

Rev es m en o de p aca de yeso Du ock 4D espesor E 2 5mm con acabad o de p n u a Te suave co o hue as 15cc En N 12 do m anos

Pane é m co e r ge an e m odu ar nyec ado en po u e ano 0 11 mm n er o de espum as g das ce u a es e geran es e p 200mm con cara de chapa de ace o ga v an zado espeso 0 5mm Term nac on a abado ex e o Lux de g s Silv e c=110mm

Pane é m co e ge an e m odu ar nyec ado en po u e ano 0 11 mm n er o de espum as g das ce u a es e geran es e p 200mm con ara de chapa de ace o ga v an zado espeso 0 5mm Term nac on a abado ex e o Lux de g s Silv e c 110mm

P1 P so ndus a de H a m ado H21 Espeso 100 m m un a a er adas en paño s de 20m 2 p o und dad m ín m a de 1 5 de espe so e m nac ón con ad c ón de b a y e m nac ón cua sít ca supe c a Malla e ec oso dada de 6

P2 P aca Neoli h co ecc on Co o ee co o Jus w h e 6mm Fo m a o Ba dosa 3200mm x 1500mm acabado a nad o pane adh e do con adhes v o Pane Tac

P3 M c ocem en o alisado T opc et Co ecc on NOT TE G s opo espeso 2mm n er or y e er or Aplicac on m anua m en e a ana S n neces dad de un a Mallado de b a de dr o

P4 M c ocem en o alisado T opc e Co ecc on NOT TE Neg o m e a zado espeso 2mm n er or e er or Aplicac on m anua m en e a ana S n neces dad de un a Mallado de bra de v d o P5 P so pasa e a m e a desp egado m on ado en es uc ura m e áli a T e m nac on con ox do P6 P so pasa e a ecn ca m e a desp egado de acero no dab e m on ado en e ruc u a m e álica

Pane Acero a na M AX

Cana e a chapa ga v an zada p egada Ba ada p uv a chapa C25 E ec o Ox do H er o Con Ac v ador Y Laca M c odes gn 25x25cm

Panel Ace o at na M AX ROOF:

Cara ex e or ac e o ga v an zado prep n ado g s, orma apezo d a de 5 c es as Núc eo de po u e ano nyec ado PUR dens dad 40kg m3 espeso pa a uz de apoyo 80mm. Ca a n e or ace o ga v an zado acabado gr s so

T enso bar a de acero 1 so dada a p eza de su eción acabado ox dado E ec o Ox do H er o Con Ac v ado Y Laca M crodesign

Mon an e cen a p e per ec angu a a um n o 140x70

P e Hun er Doug as nea Meta Sc een Pane To uca e=0 6mm Modu ac ón 3 50m x 0 60m Acabado M ne a g a n Oc e 6968 Escuad a p eada 25x38x1mm

Mon an e n er or p e per ec angu a a um n o 140x70

Tenso bar a de acero 1 so dada a p eza de su eción

Mu o pane é m co re r gerante modu ar nyectado en poli u etano 0 11 mm n e or de espumas r g das ce u a es re r gerantes esp 200mm con ca as de chapa de ace o ga v an zado espeso 0,5mm Acabado n er o con lacado neg o Acabado ex er o Lux der g s gra o c= 1 10mm CM1

Zócalo sani ar o de H°A enco ado con enóli c o de 1 2x 1 2 te minac ón barn z sa nado P egado de chapa p n ada te m nación neg o mate

Mon an e super or p e per ec angu a a um n o 140x70 T2 T2

CM 1

Per il W A as Anchas 610mm x 616mm x 14mm Acabado p n ado con pin u a an iox dan e dos manos Pin u a An óxido P ote ox De S n ep as Proxecto Anc a e a base según de all e

Ven ana f a marca ALUAR A40 RPT (Rup ura de Puen e Té m co 1 50m x 3 50m marco 114mm ma co y ho a a 45 He me c dad dob e contac o con e pas de pol prop leno y ca a de agua DVH con cáma a de a e de 24 mm + Energy Adv an age Low Ede 6 mm n er or n ado v e de bo el a

Caño es ructu a 100 x 100 x 2 3mm p ij ac ón de ca p n e a

P eza cen ral de anc a e de tenso es P a na 1 p eagu e eada pa a pasador de ace o

Est uc u a sopor e p e Caño es ructu a 150 x 100 x 2 3mm so dado a C1 Tensor ba a de ace o 1 1 2 con ación a VM1 med ante p a ina y to nill os

CM 1 Pe il W A as Anchas 610mm x 616mm x 14mm Acabado p n ado con p ntu a an ox dan e

Cor eas Co1 200mm x 100mm x 3 2mm Acabado p n ado con p n ura an ox dan e dos manos P ntu a An óx do P ro e ox De S n ep as Proxec o Anc ada a v ga pr nc pa VM2 med an e s o dadu a c on e ec ódo

P a na de anc aje hie ro 20mm de espesor prev sta p ev o a lenado de bases La v iga p nc pa CM es ij ada a a p a na mediante to nill os sa ien es de la misma P a na de h er o de 20mm so dada rig d zado as co adas a 45° Term nación P n u a ant ox do P o e ox de Sintep as

Ve ed n pe me ral P so ndus ra de H a mado H21 Espeso 100 mm untas aser adas en paños de 20m2 p o und dad mín ma de 1 5 de espesor te minac ón con ad c ón de f ib a y te minac ón cuars ca super c a Mall a e ec oso dada de 6

Bande a por acab e 150 x 30 x 0 9 ga v an zada Sopo e T apec o

Pasarela de v s tas P so pasare a me a desp egado mon ado en es uc u a metá c a Es ruc u a de v gas pe PN 140 x 66mm Correas me á cas dob e pe C 80x40x15mm

T1

2 M2

Cana e a chapa ga van zada p egada Ba ada p uv a c hapa C25 acabado ox dado 25x25cm

Caño es uc ura 100 x 100 x 2 3mm p ac ón de ca p n er a Tenso barra de acero 1 1 2 con ac ón a VM1 med an e p at na y orn os Mu o pane érm co e geran e modu ar nyec ado en po ure ano 0 11 mm n er or de espumas g das ce u ares re r geran es es p 200mm con ca as de chapa de ace o ga v an zado (espes or 0,5mm) A cabado nte o con acado neg o Ac abado ex e or Lux de g s g af o c=110mm Los pane es se co oc an con encast e macho hembra s n es uc ura ad c ona

Ven ana fija marca ALUAR A40 RPT Rup ura de Puente Térm co 1 50m x 3 50m ma co 114mm (ma co y ho a a 45 ) Hermet c dad dob e con ac o con e pas de po p op eno y c a a de agua DVH con cámara de a re de 24 mm + Ene gy Adv an age Low E de 6 mm n er o n ado v erde bote a

Subestruc ura pane é m co Caño es uc ura 250 x 100 x 4 75mm

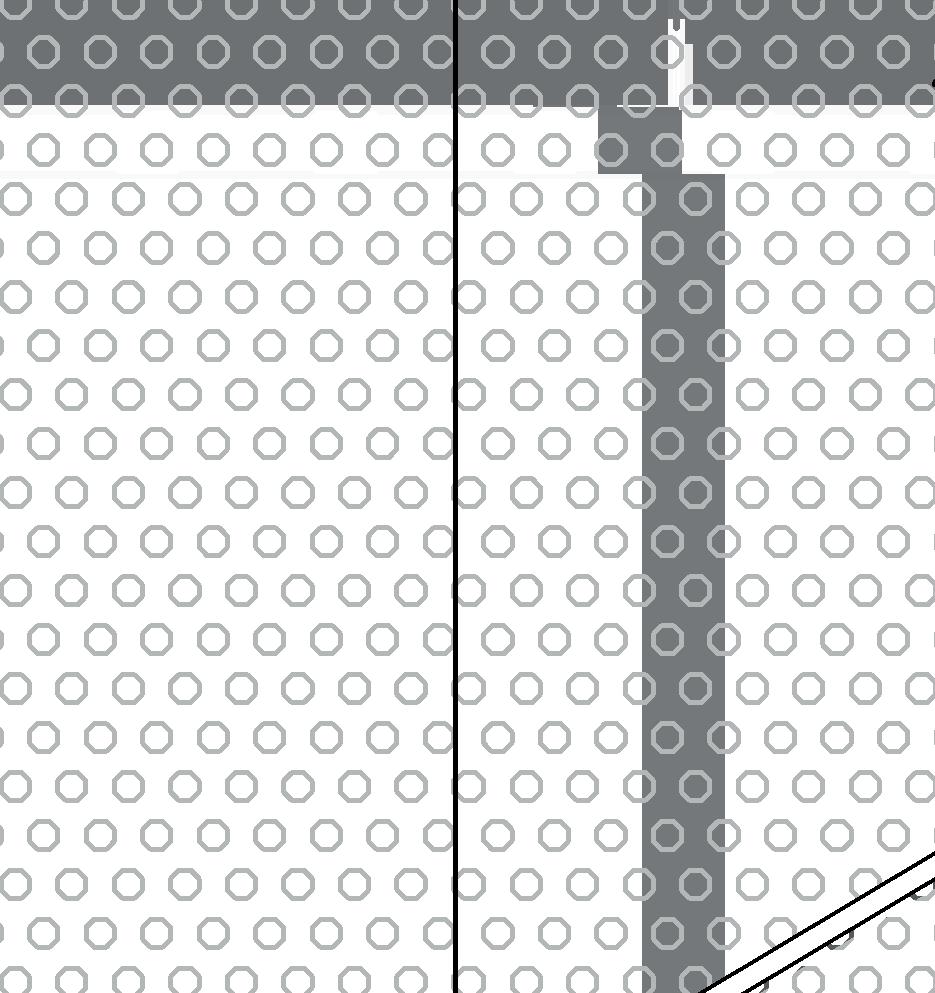

DETALLE E.03

T1 T1

T2 T1

Caño est uctural 100 x 100 x 2 3mm p ac ón de ca p n er a

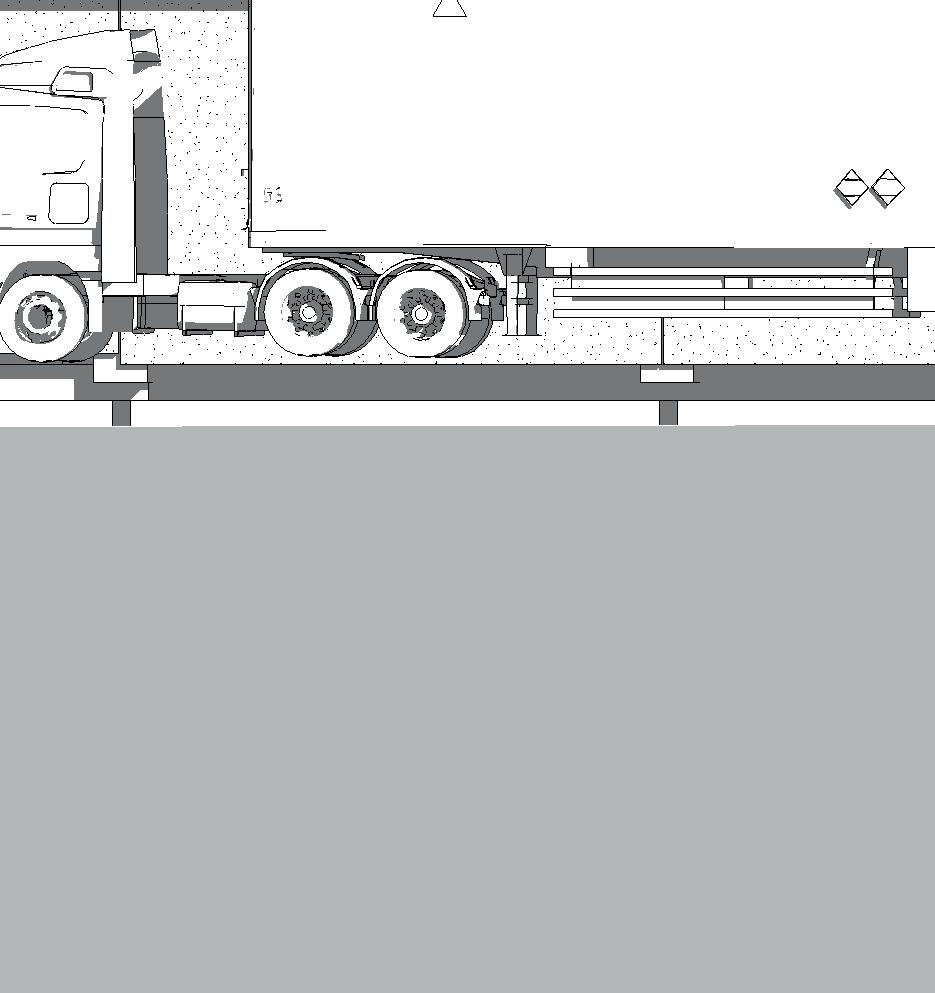

Abe u a a m ador de Recepc ón y Mo enda VM3 T2

Ven ana rasan e a ma ca ALUAR A40 RPT (Rup ura de Puen e Té m co) 1 50m x 3 50m marc o 114mm marc o y ho a a 45° Herme c dad: dob e contac o con e pas de po prop eno y c a a de agua DVH con cáma a de a re de 24 mm + Ene gy Adv an age Low E de 6 mm n er or ntado v e de bo e a

P egado de chapa p n ada neg a erm nac ón ma e

Zócalo san a io de H°A ° enco ado c on enó co de 1 2x 1 2 e m nac ón barn z sa nado

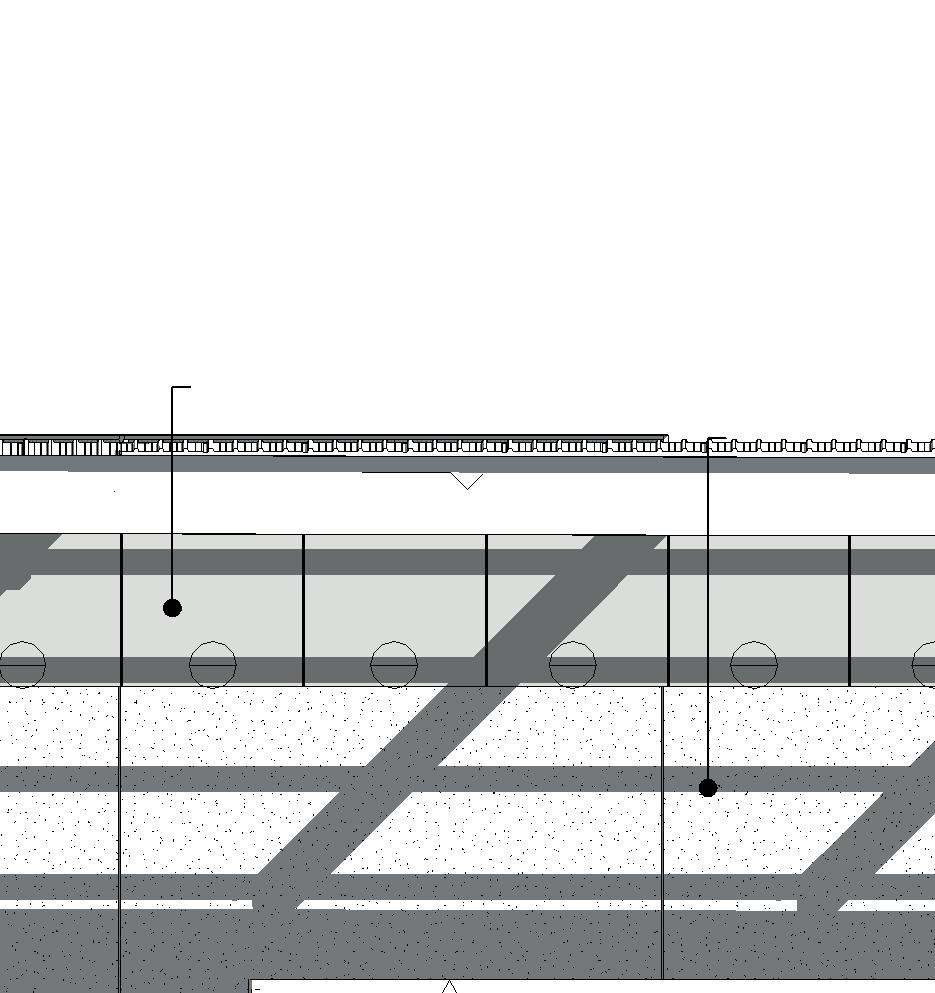

P so indus ra de H armado H21

Espeso 100 mm un as aserradas en paños de 20m2 p o und dad m n ma de 1 5 de es peso e m nac ón con ad c ón de f b a y e m nac ón cua sít ca superf c a Ma a e ec oso dada de 6

5 Chapa plegada en obra para parapeto calibre 25. 6

un gotero de 0,02m 0,03m. Se toma de la estructura con juntas de neoprene para cierre hérmetico. Terminación oxidada

Co chon de r p o Re eno Terreno na u a

Subes ruc u a pane té m co Caño es uc ura 250 x 100 x 4 75mm

P egado de chapa p ntada erm nac ón neg o ma e

P at na de ancla e h erro 20mm de espeso p ev s a prev o a enado de bases La v ga pr nc pa CM es ada a a p a na med an e orn os sa en es de a m sma P a na de h erro de 20mm s o dada g d zadoras cor adas a 45 Te m nac ón P n ura an ox do P ote ox de S n ep ast

Tenso barra de acero 1 so dada a p eza de su ec ón

P egado de chapa p n ada erm nac ón neg o ma e Correa pasare a so dada a p a na P a na pe pend cu a so dada a v ga ate a Ba anda tubo de ace o nox dab e 2 so dada a C1

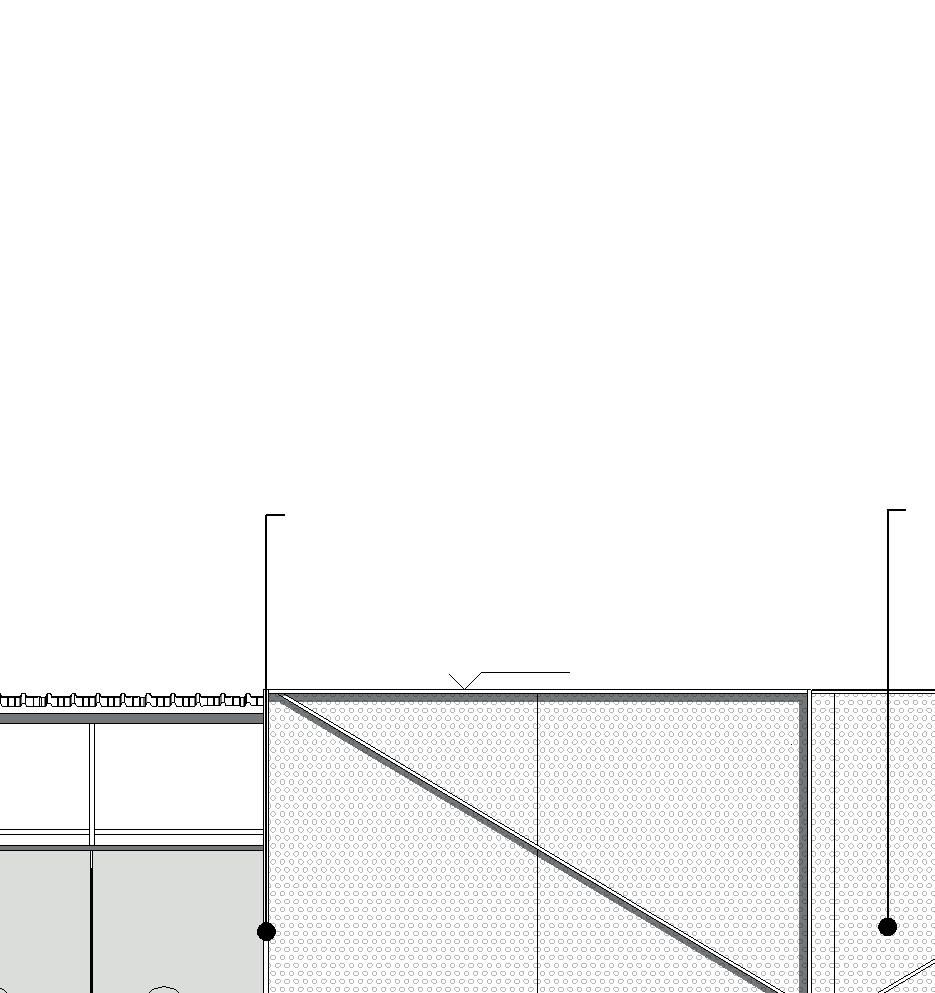

P e Hun e Doug as nea Me a Screen es ructu a según de a e Pane To uca e 0 6mm Modu ac ón 3 50m x 0 60m Acabado M ne a gra n Oc e 6968

Es ruc ura sopor e p e : Caño es uc ura 150 x 100 x 2 3mm s o dado a C1 Tenso barra de acero 1 1 2" con ac ón a VM1 med an e p a na y o n os

Mu o pane é m co re ge an e modu a nyec ado en po ure ano 0 11 mm n er or de espumas r g das ce u a es e ge an es esp 200mm c on c a as de c hapa de ac e o ga v an zado espesor 0 5mm

Acabado n e or con acado negro Acabado ex e o Lux de g s g a o c=110mm Los pane es se co ocan con encas t e mac ho hembra s n es uc ura ad c ona

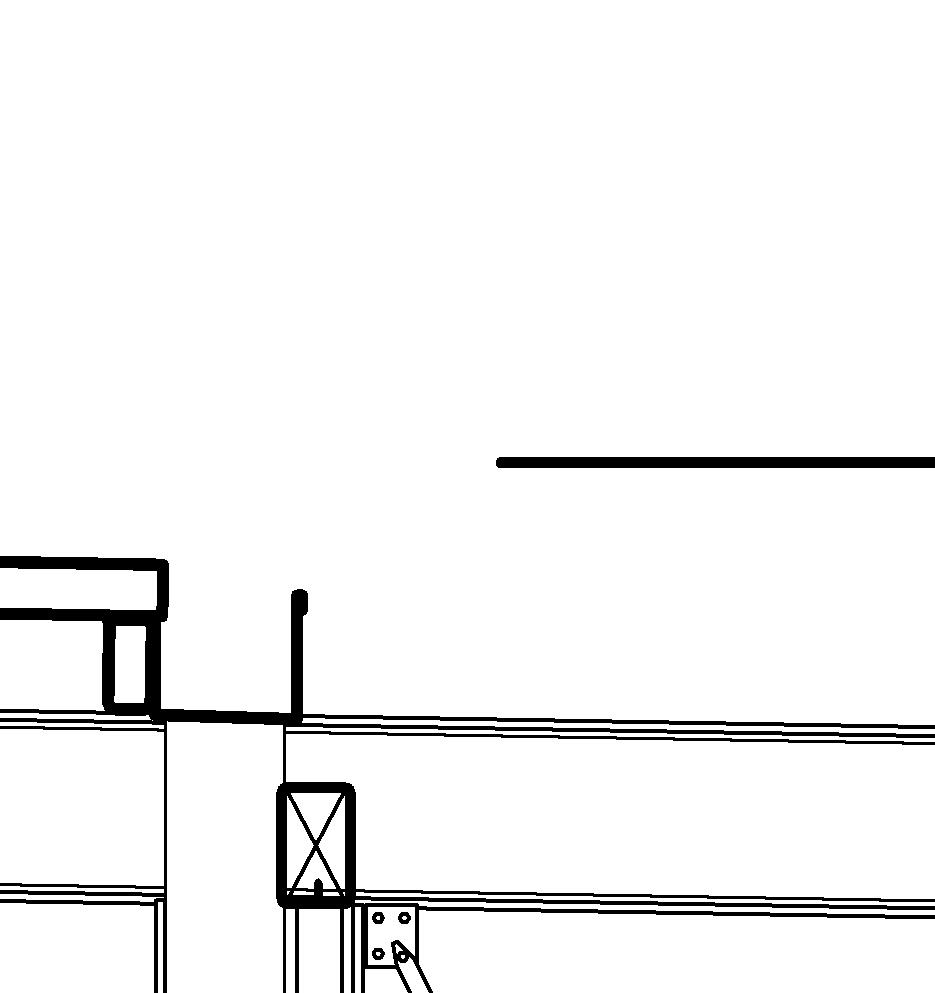

DETALLE

pend 1%

P1 Ve ed n pe me a P so ndus a de H armado H21 Espes or 100 mm un as aserradas en paños de 20m2 p o und dad m n ma de 1 5 de espeso erm nac ón con ad c ón de b a y erm nac ón cua sít c a supe c a Malla e ec roso dada de 6

Bases s cá c u o V ga de undac ón s cá cu o

Panel Acerolatina MAXIROOF: Cara exterior acero galvanizado prepintado gris, forma trapezoidal de 5 crestas. Núcleo de poliuretano inyectado PUR, densidad 40kg/m3,

V ga P inc pa V M 2 Pe f W 410 Acabado p n ado con p n u a an ox dan e dos manos P n u a A n óx do P ote ox De S n ep ast P oxec o Anc a e a co umnas de H°A° según deta e E 01

a perfil caño estructural 200x100x3,2 mediante tornillo autoperfo rante.

Columna C1 de hormigón armado H21 encofrado metálico liso teñidos con un tono marrón con aditivos para hormigón marca Bomanite, color de referencia Rubharb. Se tendrá una referencia de 80kg cada 6m3.

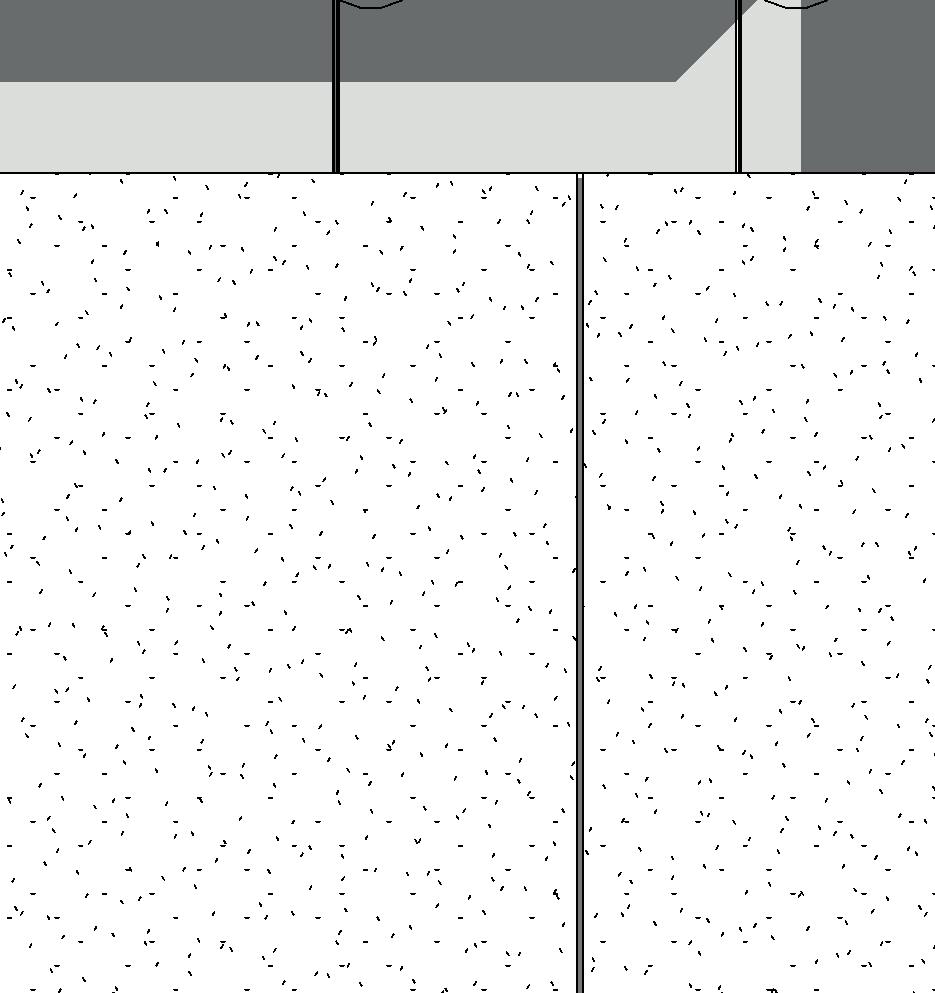

Muro M1 de hormigón ciclópeo hdirolavado

INTERIOR muros de hormigón visto con encofrado de fenólicos con una cara epoxipada.

Relleno de piedras de la zona de diversos tamaños entre y 20 cm definir según muestras y el ripio que le aporte el hormigón.

EXTERIOR Lavado con hidrolavadora para desprendimiento de recubri miento.

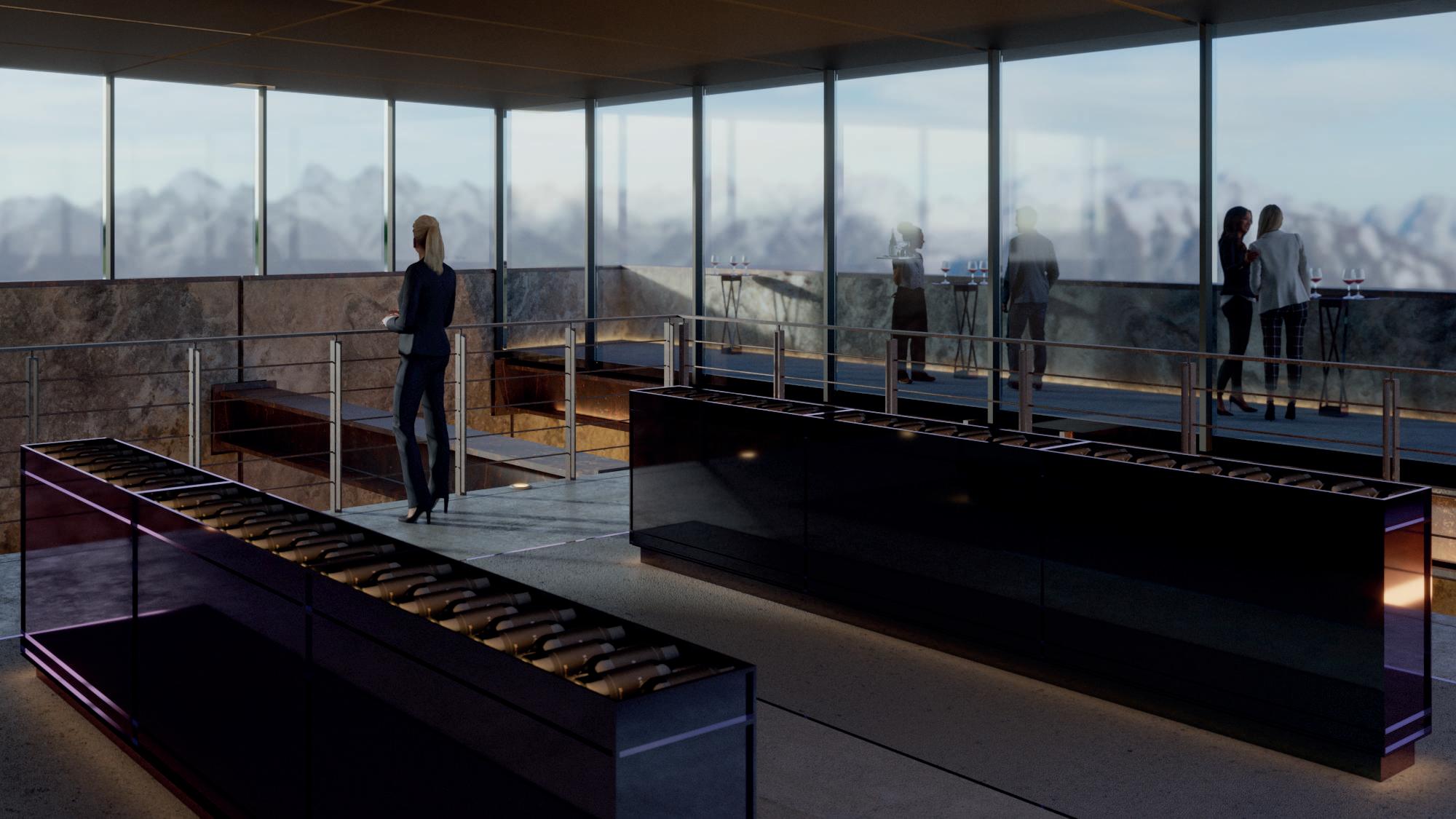

Pasarela de visitas Piso pasarela metal desplegado montado en estructura metálica Estructura de vigas perfil IPN 140 66mm Correas metálicas doble perfil C 80x40x15mm Baranda s/detalle Cable tensor de acero galvanizado de 10mm

Piso industral de H armado H21.

Espesor 100 mm juntas aserradas en paños de 20m2 profundidad mínima de 1/5 del espesor.

Canaleta chapa plegada acabado oxidado Efecto Oxido Hierro Con Activador Y Laca Microdesign Bajada pluvial chapa C25 acabado oxidado 25x25cm

Viga Principal VM2 Perfil W 410 Acabado pintado con pintura antioxidante, dos manos Pintura Antióxido Proterox De Sinteplast Proxecto Anclaje a columnas de CM1 según detalle

Tensor barra de acero 1' 1/2" con fijación VM1 mediante platina y tornillos

Ventana fija marca ALUAR A40 RPT (Ruptura de Puente Térmico). 1,50m x 3,50m marco 114mm (marco y hoja a 45°), pintura anodizada negro mate.

Hermeticidad: doble contacto con felpas de polipropileno y caja de agua.

DVH con cámara de aire de 24 mm + Energy Advantage Low-Ede 6 mm interior tintado verde botella Fijación a perfil caño estructural 200x100x3,2 mediante tornillo autoperfo rante.

Subestructura panel térmico Caño estructural 250 x 100 x 4,75mm Caño estructural 100 x 100 x 2,3mm p/fijación de carpintería

Muro panel térmico refrigerante modular inyectado en poliuretano 0,11 mm interior de espumas rígidas celulares refrigerantes esp 200mm, con caras de chapa de acero galvanizado (espe sor 0,5mm) Acabado interior con lacado negro.

Acabado exterior Luxider gris grafito c=110mm Los paneles se colocan con encastre macho hembra sin estructura adicio nal.

Estructura soporte piel: Caño estructural 150 x 100 x 2,3mm soldado a C1 Tensor barra de acero 1' 1/2" con fijación a VM1 mediante platina y tornillos.

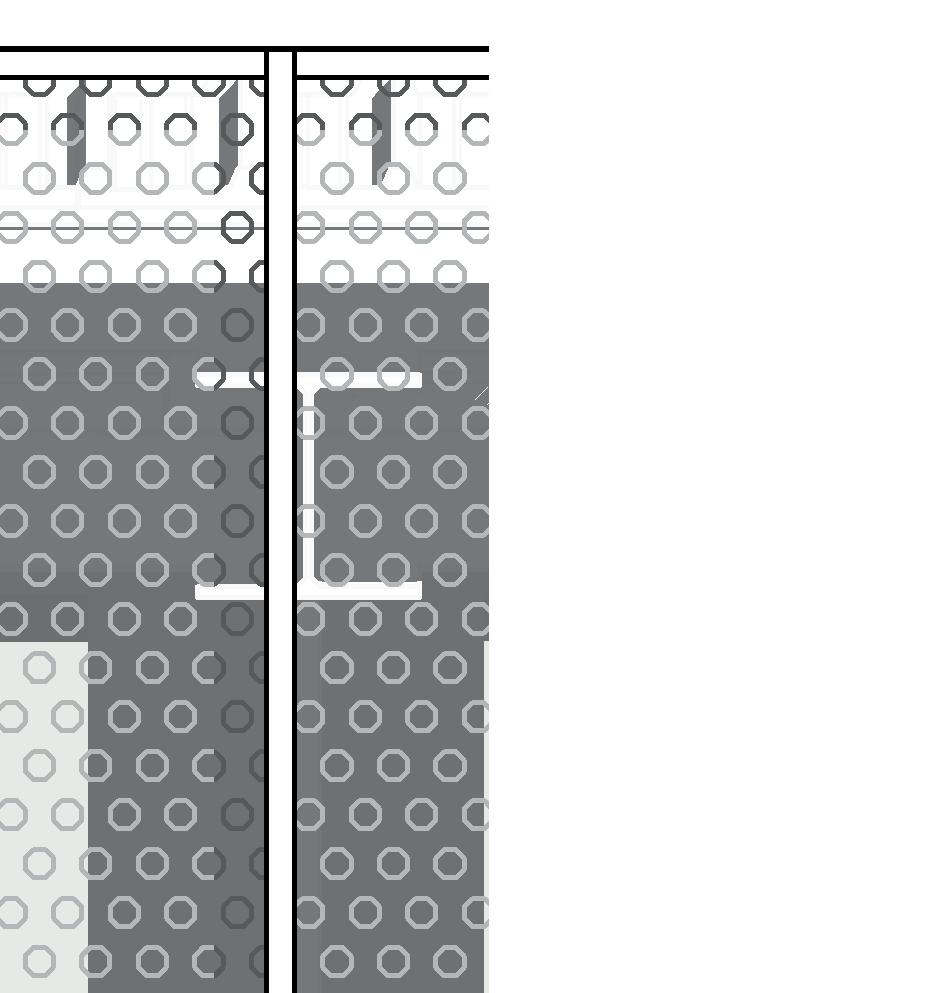

Piel Hunter Douglas línea MetalScreen estructura según detalle Panel Toluca e=0,6mm Modulación 3,50m 0,60m Acabado Mineralgrain Ocre 6968

Columna CM Perfil W 410 Acabado pintado con pintura antioxidante, dos manos Pintura Antióxido Proterox De Sinteplast Proxecto Anclaje a base según dettalle Zócalo sanitario h=1m 0,10m x 0,10m

Viga

DETALLE

Hoja (Aprox.): 50 Kg.

Correas metálicas tubo estructural 80x40x15mm Acabado pintado con pintura antioxidante, dos manos Pintura Antióxido Proterox De Sinteplast Proxecto

Pieza de anclaje compuesta por platinas de hierro 20mm de espesor soldadas en forma de T Estructura de vigas perfil IPN 140 x 66mm Acabado pintado con pintura antioxidante, dos manos Pintura Antióxido Proterox De Sinteplast Proxecto

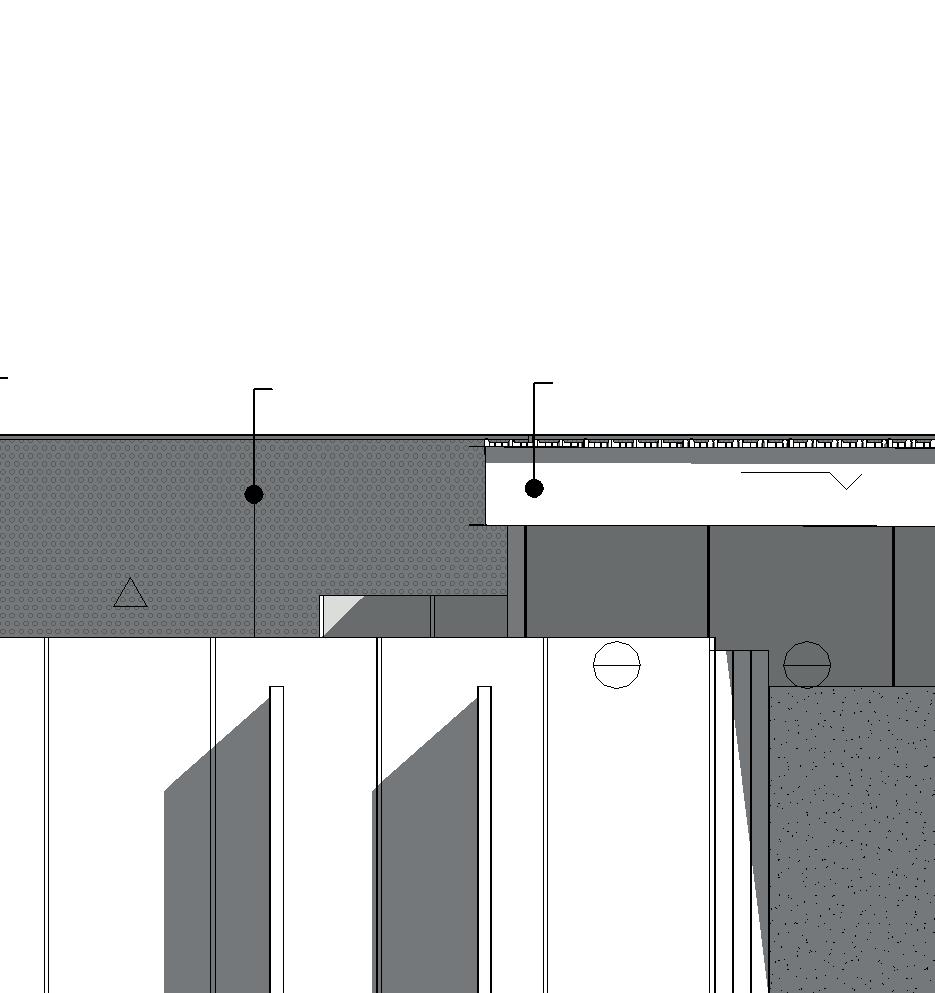

DETALLE E.03

Columna CM Perfil W 410 Acabado pintado con pintura antioxidante, dos manos Pintura Antióxido Proterox De Sinteplast Proxecto Platina de anclaje hierro 20mm de espesor prevista previo llenado de bases. La viga principal CM es fijada a la platina mediante tornillos salientes de la misma Platina de hierro de 20mm soldada rigidizadoras cortadas 45° Terminación Pintura antioxido Proterox de Sinteplast Pelos de hierro aletado Φ 12mm plegado en J solda dos platina de anclaje, empotrados en bases previo al llenado.

DETALLE E.04

Viga Principal VM2 Perfil W 410 Acabado pintado con pintura antioxidante, dos manos Pintura Antióxido Proterox De Sinteplast Proxecto Columna CM Perfil W 410 Acabado pintado con pintura antioxidante, dos manos Pintura Antióxido Proterox De Sinteplast Proxecto Platina de refuerzo de 20mm

DETALLE E.05

Terminación con adición de fibra y terminación cuarsítica superficial. Malla electrosoldada del 6.

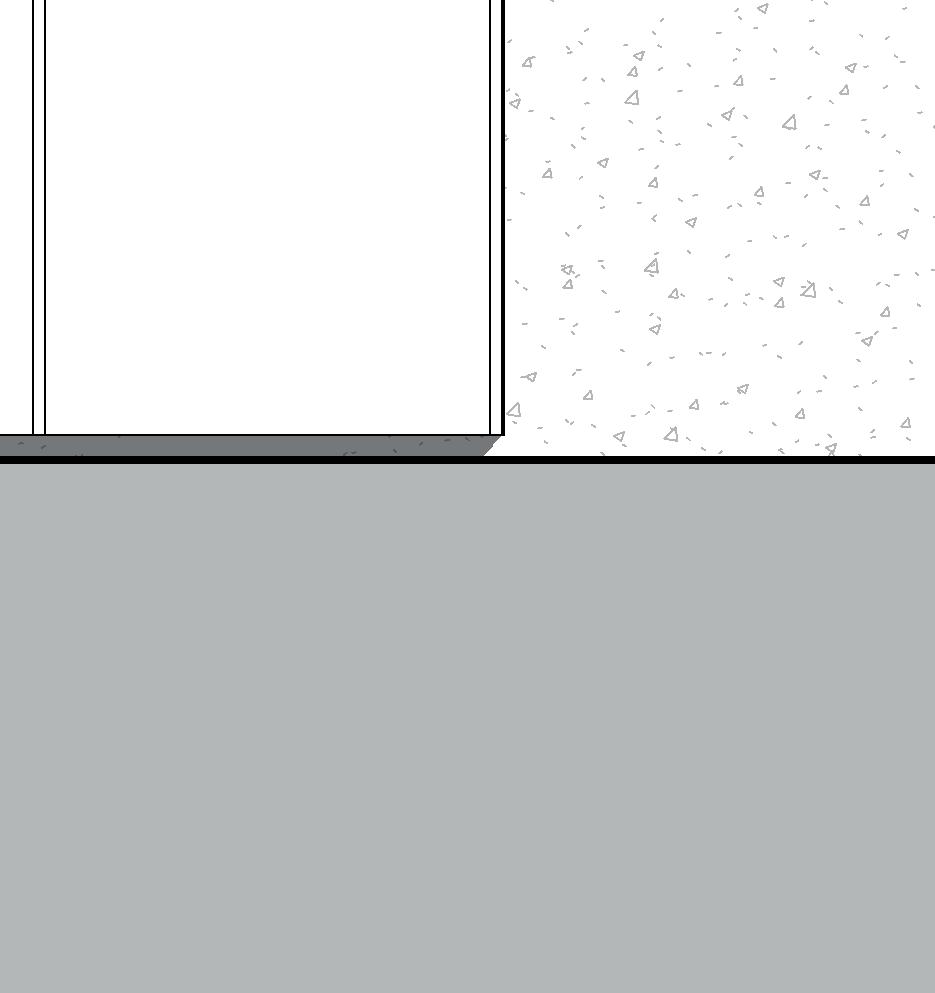

Zócalo sanitario 0,10m 0,10m

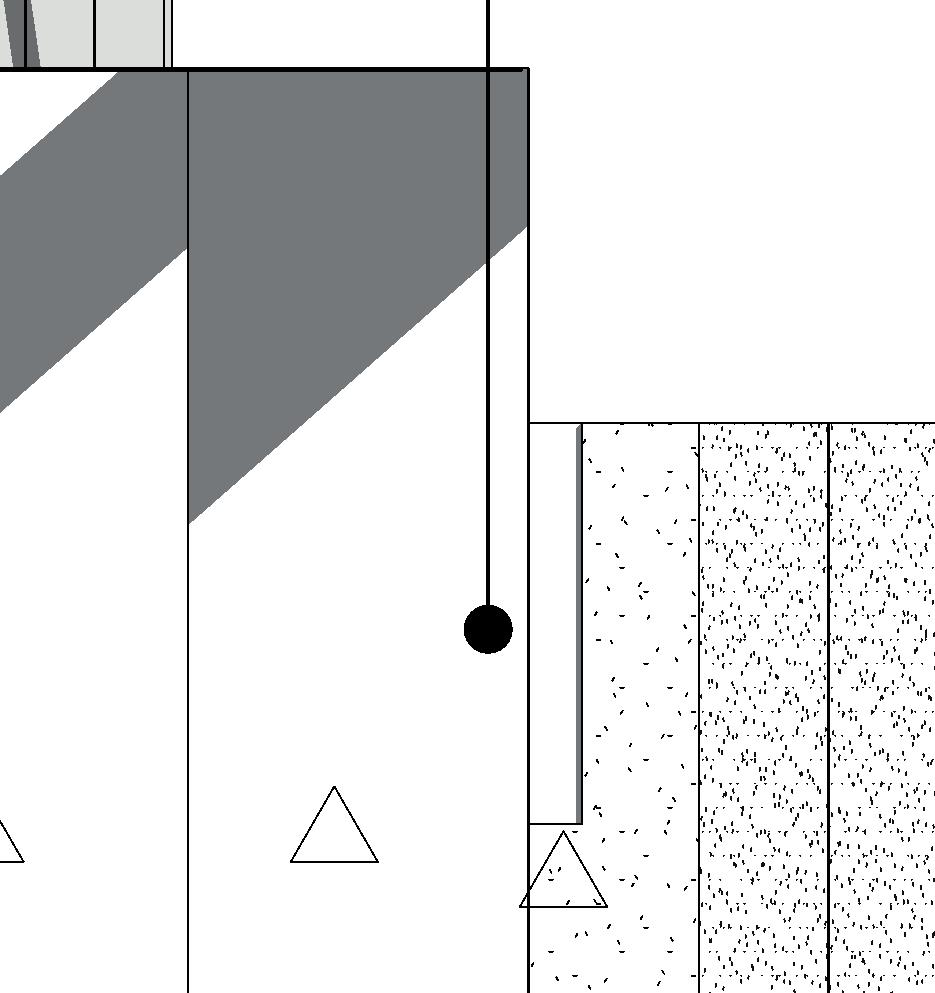

Viga de fundación bases de hormigón armado según cálculo

2 3 5

ESC 1:20

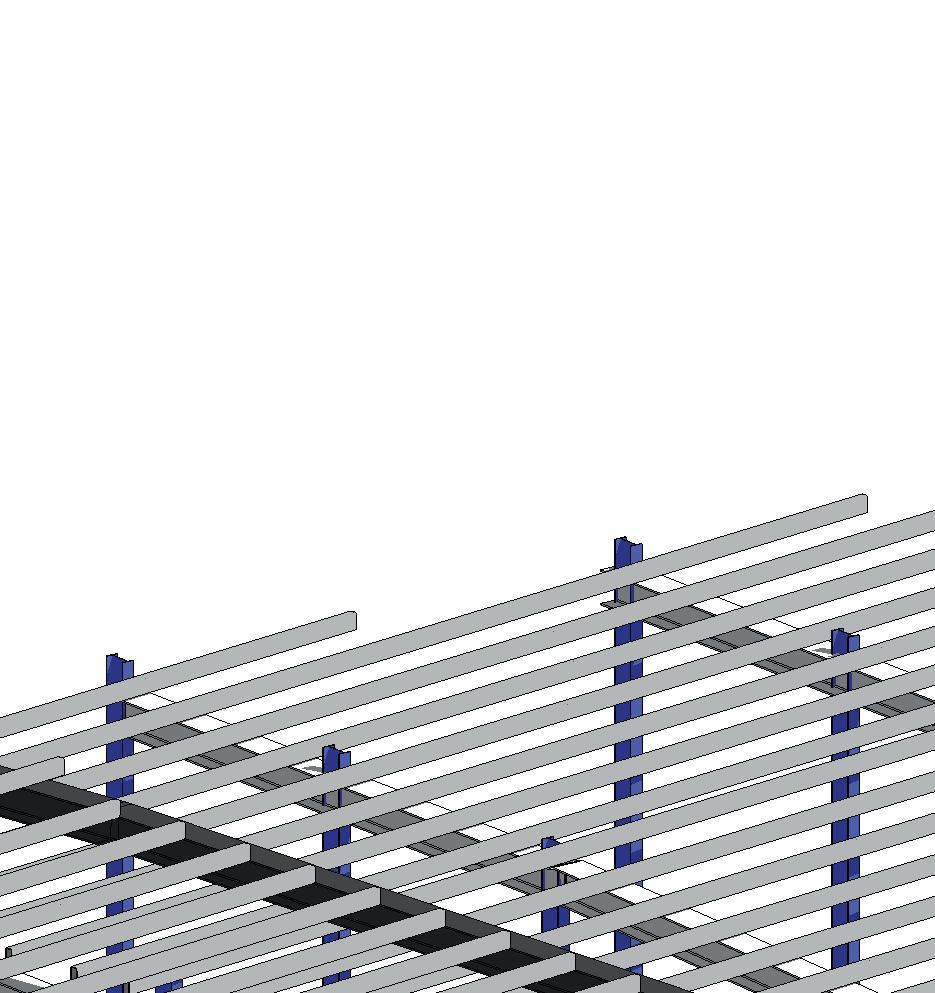

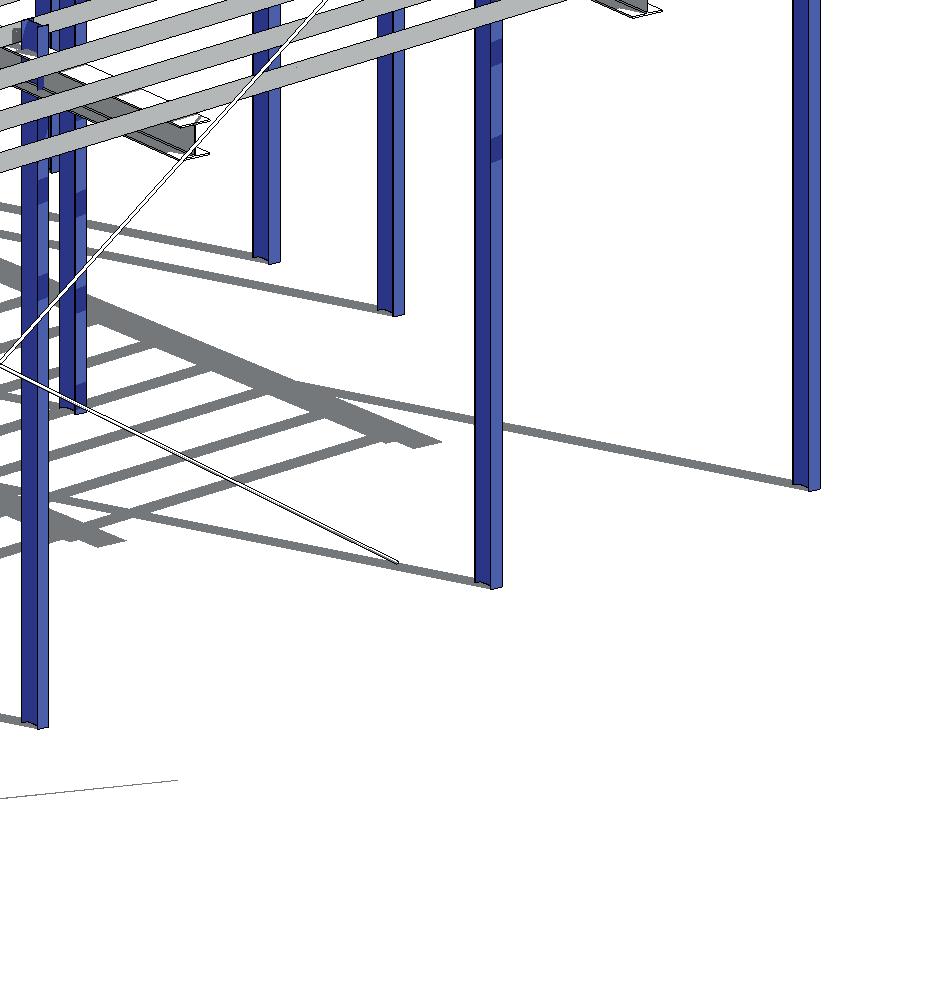

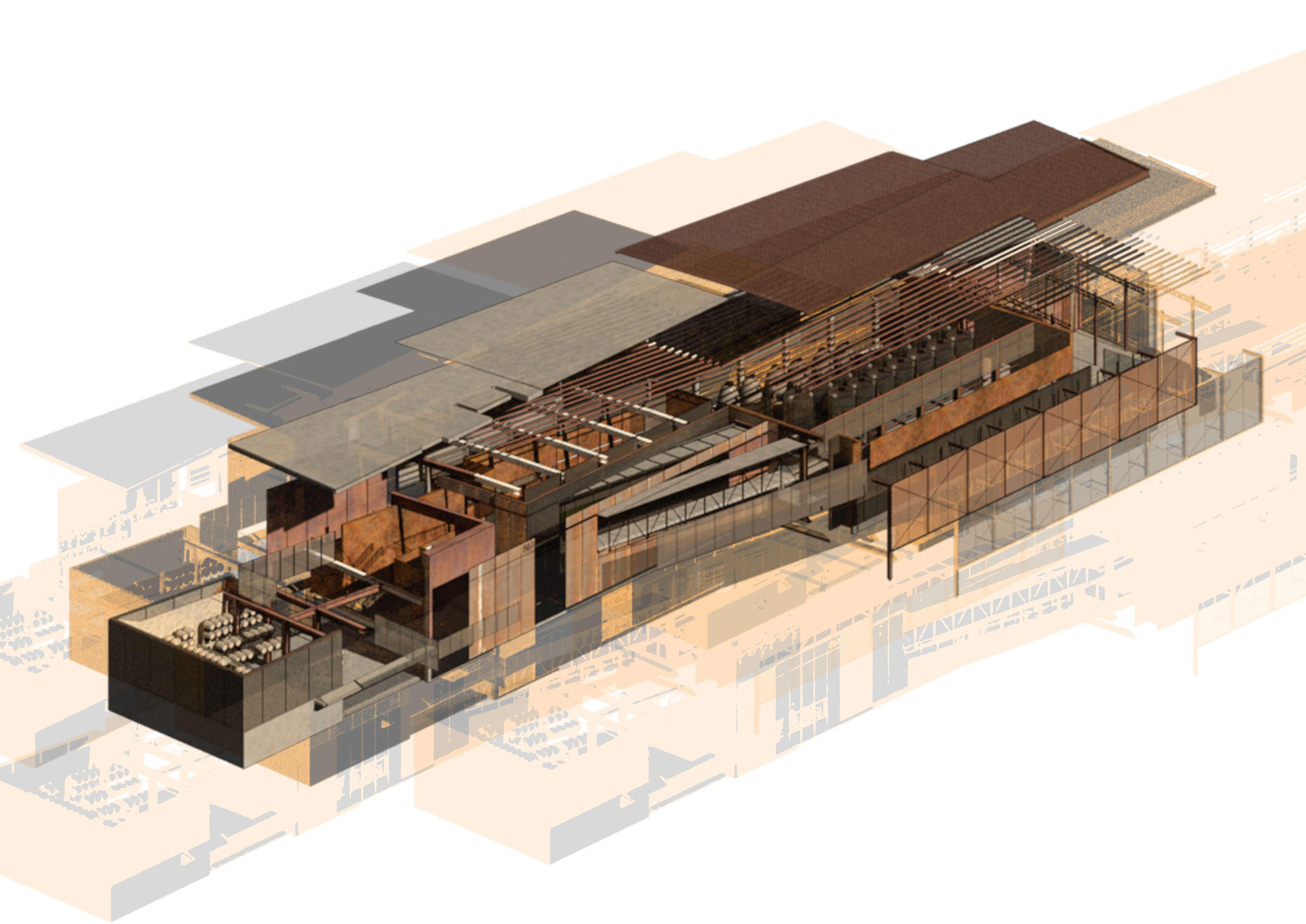

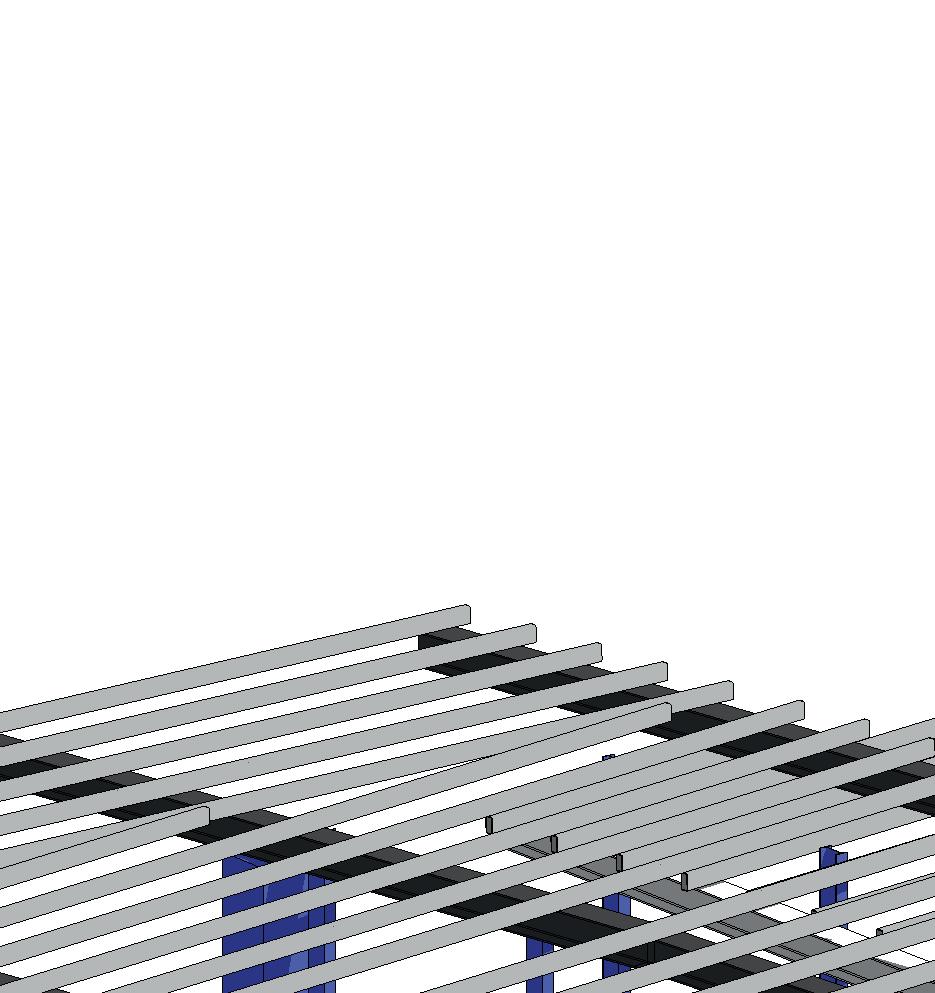

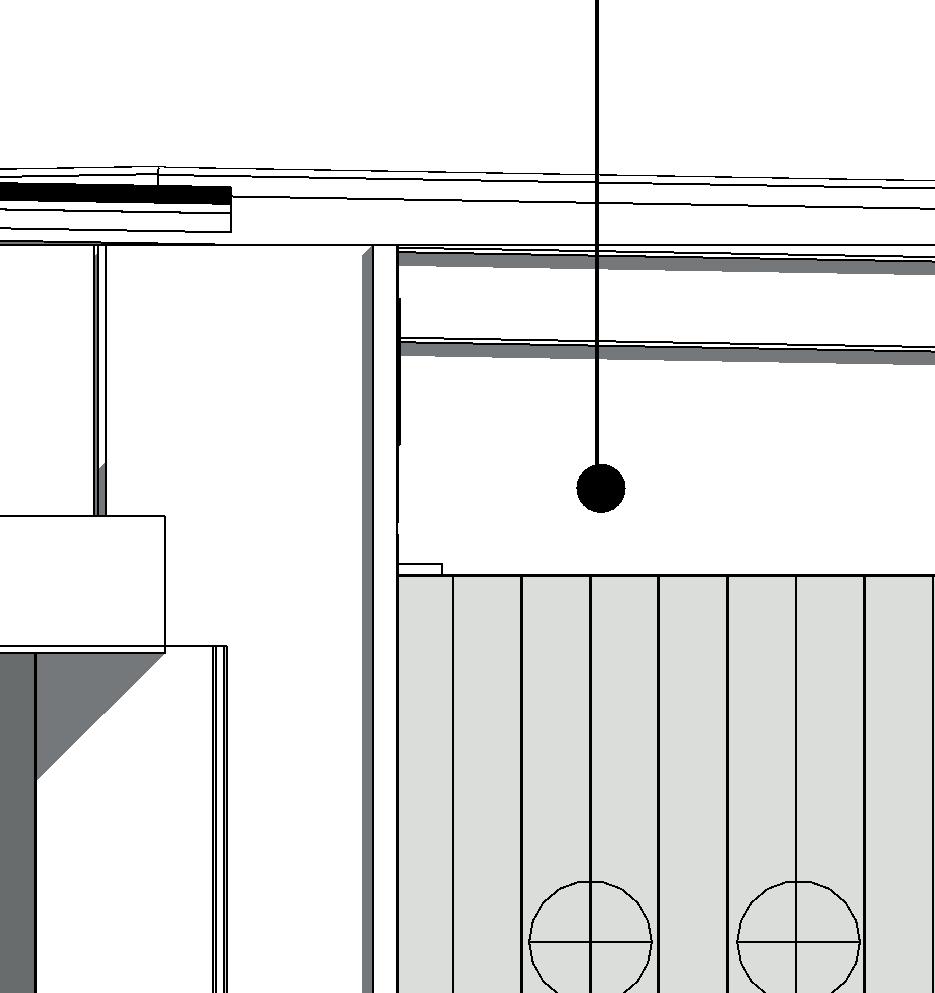

Cara interior CONFIGURACIÓN ESTRUTURAL NAVE DE TANQUES ELEMENTOS ESTRUCTURALES PA PB

1 Correas Columna C1 de hormigón armado H21 encofrado metálico liso teñidos con un tono marrón con aditivos para hormigón marca Bomanite, color de referencia Rubharb. Se tendrá una referencia de 80kg cada 6m3. Columna CM Perfil W 410 Acabado pintado con pintura antioxidante, dos manos Pintura Antióxido Proterox De Sinteplast Proxecto Muro M1 de hormigón ciclópeo hdirolavado INTERIOR muros de hormigón visto con encofrado de fenólicos con una cara epoxipada. Relleno de piedras de la zona de diversos tamaños entre y 20 Columna C1 de hormigón armado H21 encofrado metálico liso teñidos con un tono marrón con aditivos para hormigón marca Bomani te, color de referencia Rubharb. Se tendrá una referencia de 80kg cada 6m3. Columna CM Perfil W 410 Acabado pintado con pintura antioxidante, dos manos Pintura Antióxido Proterox De Sinteplast Proxecto Muro M1 de hormigón ciclópeo hdirolavado INTERIOR muros de hormigón visto con encofrado de fenólicos con una cara epoxipada. Relleno de piedras de la zona de diversos tamaños entre 6 20

chapa

pluvial, plegado en obra pendiente de escurrimiento: 1% Desague caño pluvial.

Caño estructural 100 100 2,3mm p/fijación de carpinteríal. 4

Panel Acerolatina MAXIROOF Cara exterior acero galvanizado prepintado gris, forma trapezoidal de crestas. Núcleo de poliuretano inyectado PUR, densidad 40kg/m3, espesor para luz de apoyo 80mm. CONFIGURACIÓN ESTRUTURAL GENERAL PLANTAS ESTRUCTURALES

acero galvanizado, acabado gris liso DESPIECE ESTRUCTURAL Correas Co1 200mm 100mm x 3,2mm Acabado pintado con pintura antioxidante, dos manos Pintura Antióxido Proterox De Sinteplast Proxecto Anclada viga principal VM2 mediante soldadura con electródo. Viga Principal VM2 Perfil W 410 Acabado pintado con pintura antioxidante, dos manos Pintura Antióxido Proterox De Sinteplast Proxecto Anclaje columnas de H°A° según detalle E.01 Correas Co1 200mm 100mm 3,2mm Acabado pintado con pintura antioxidante, dos manos Pintura Antióxido Proterox De Sinte plast Proxecto Anclada a viga principal VM2 mediante soldadura con electródo. Viga Principal VM2 Perfil W 410 Acabado pintado con pintura antioxidante, dos manos Pintura Antióxido Proterox De Sinte plast Proxecto Anclaje a columnas de H°A° según detalle E.01

fija marca ALUAR A40 RPT (Ruptura de Puente Térmico). 1,50m 3,50m marco 114mm (marco y hoja 45°), Hermeticidad: doble contacto con felpas de polipropileno caja de agua. DVH con cámara de aire de 24 mm + Energy Advantage Low-Ede 6 mm interior

panel panel

Co1 200mm x 100mm x 3,2mm 2 Adición de fibra terminación con sellador al agua antideslizante cera crílica superficial Edfan Espesor: 3mm Adición de fibra y terminación cuarsítica Edfan, con coloración gris acero Espesor: 3mm Base endcurecedor Edfan acrílica. Colocación directa sobre mortero. Espesor: 4mm Mortero con esferas de poliestireno expandido, llenado con encofrado lateral de madera de pino 3/4“. Espesor: 0,10m.

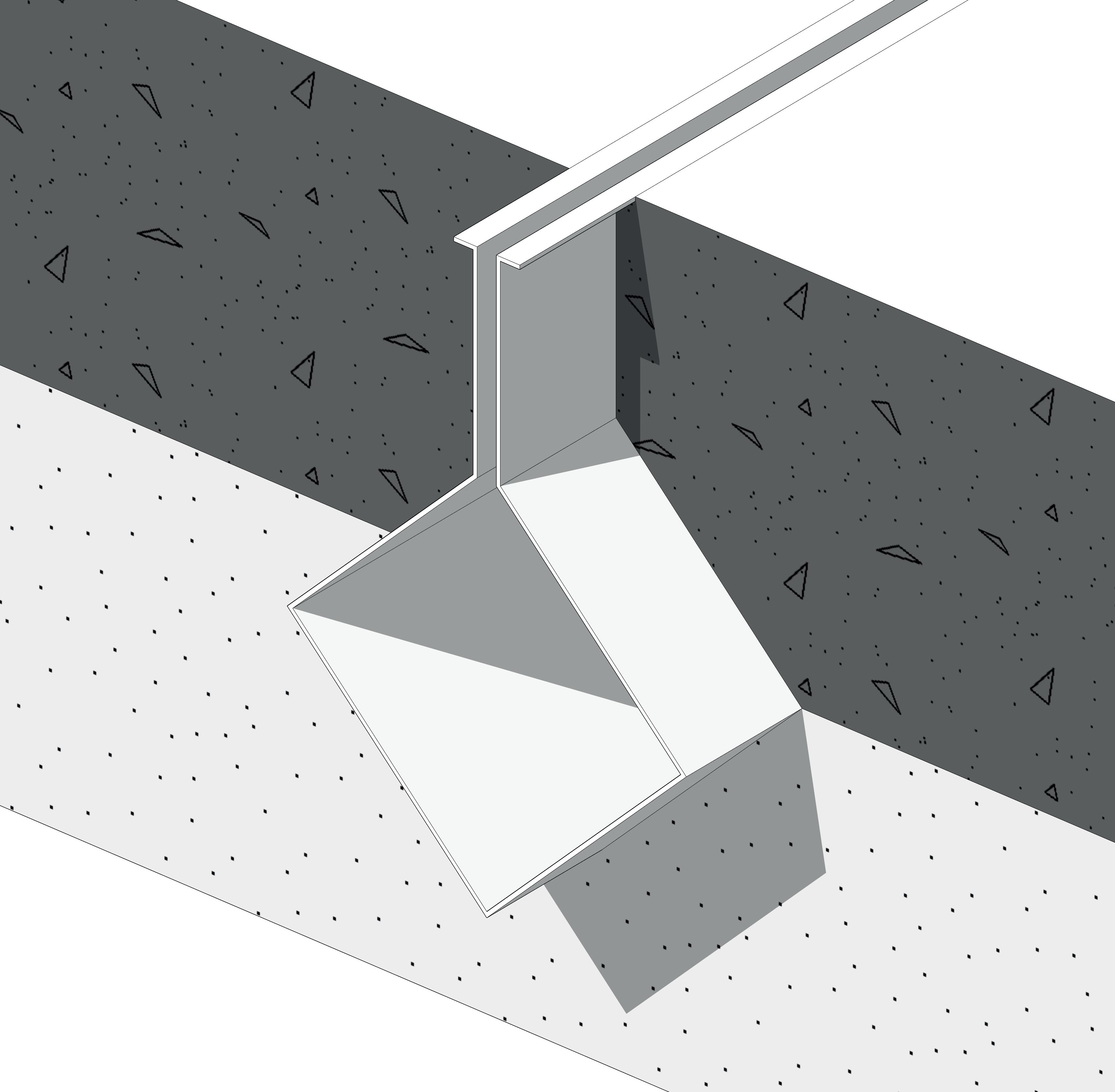

Canaleta de Paneles Acerolatina Ignicold encastre panel con panel sistema macho-hembra. Núcleo aislante 30mm con aislación barrera de vapor lana de vidrio nyectado en poliuretano 0,11 mm interior de espumas rígidas celulares refrigerantes esp 200mm Caras de foil de polipropileno de alta resistencia. gris plomo mate, liso con modulación vertical cada 30cm. Acabado interior con lacado negro. Acabado exterior Luxider gris grafito c=110mm DETALLE E.08 Piso industral de H armado H21. Espesor 100 mm juntas aserradas en paños de 20m2 profundidad mínima de 1/5 del espesor. Terminación con adición de fibra terminación cuarsítica superficial. Malla electrosoldada del 6. Canaleta de chapa galvanizada C22 plegada a 45° con doble capa de refuerzo Colchon de relleno de ripio pelado Terreno natural

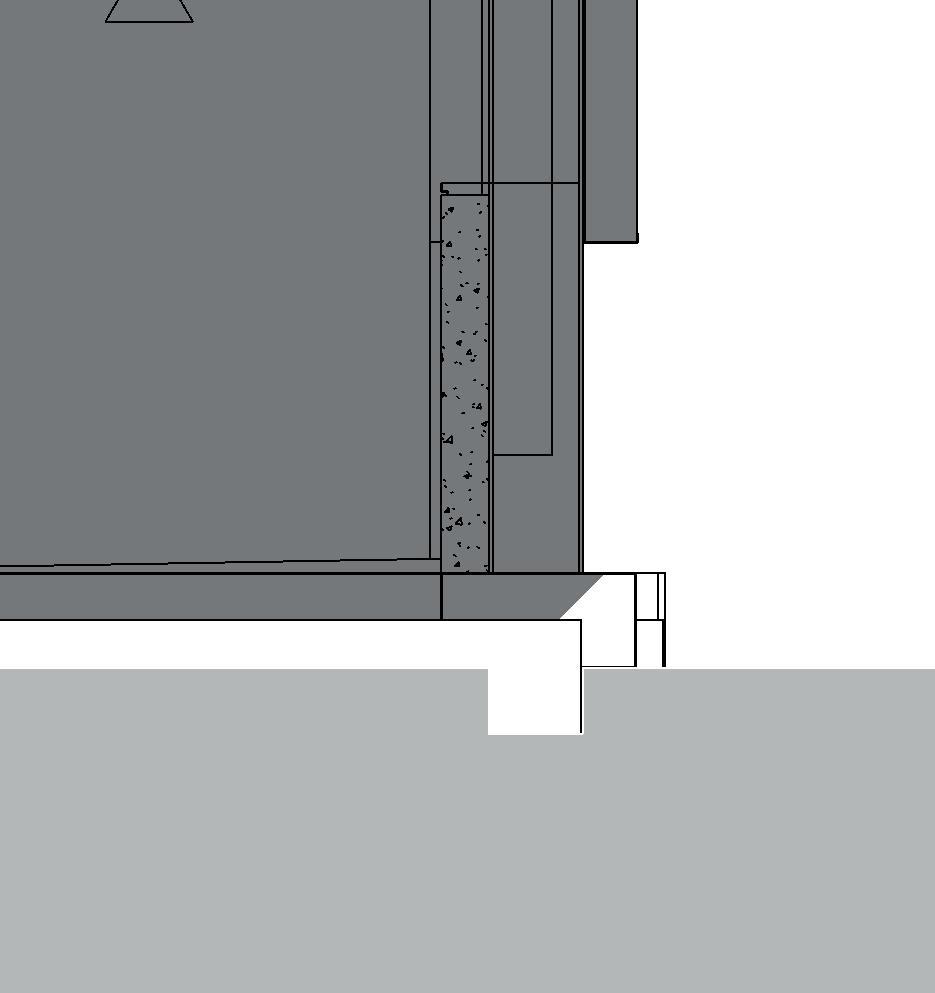

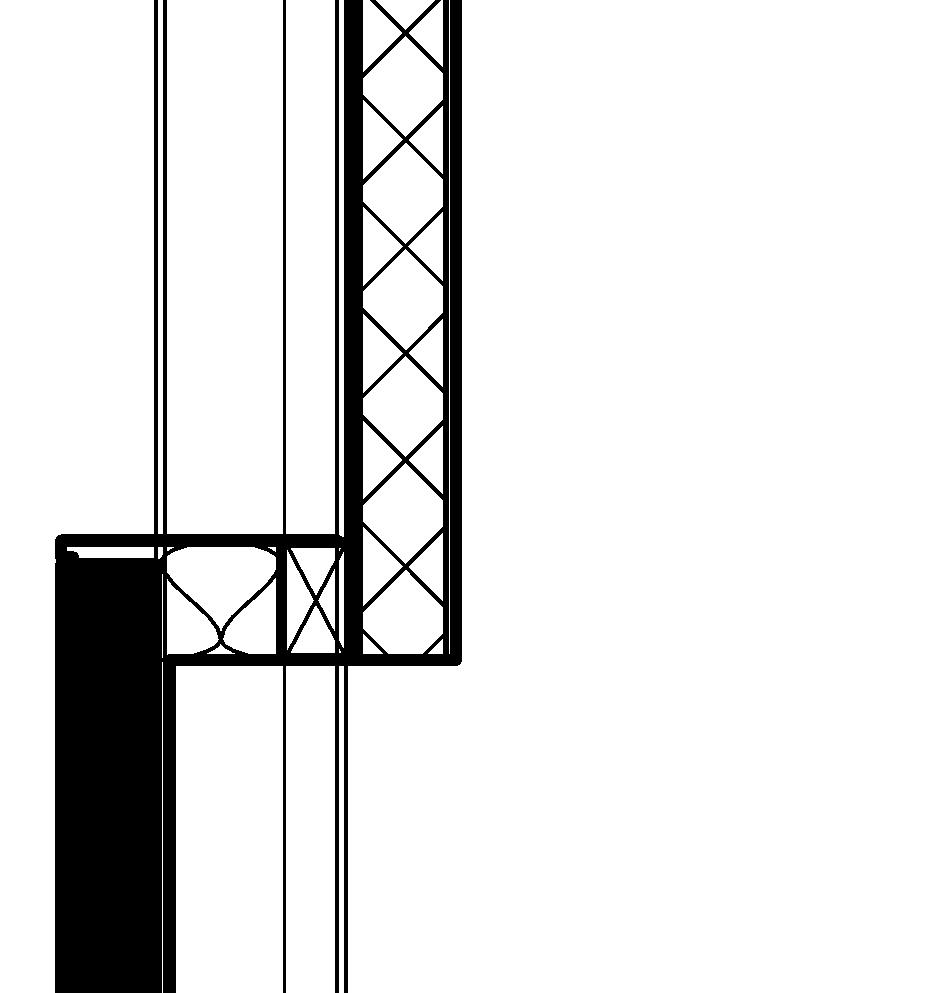

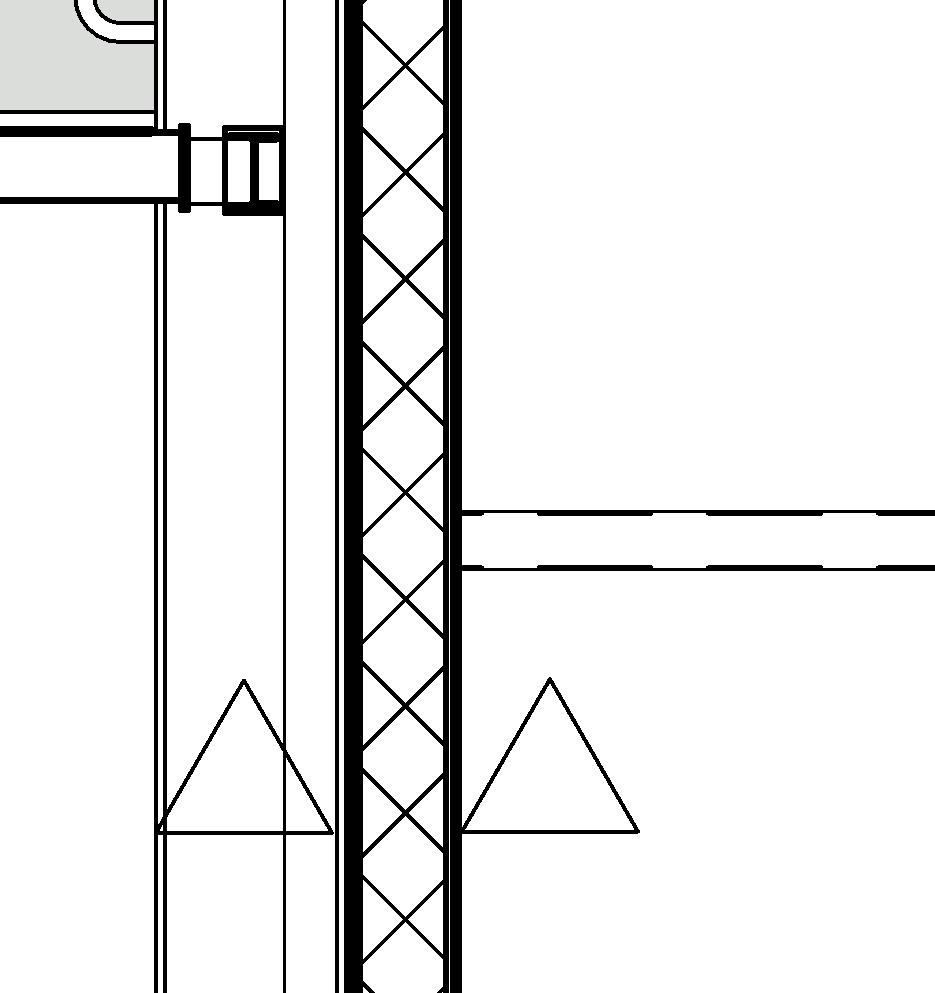

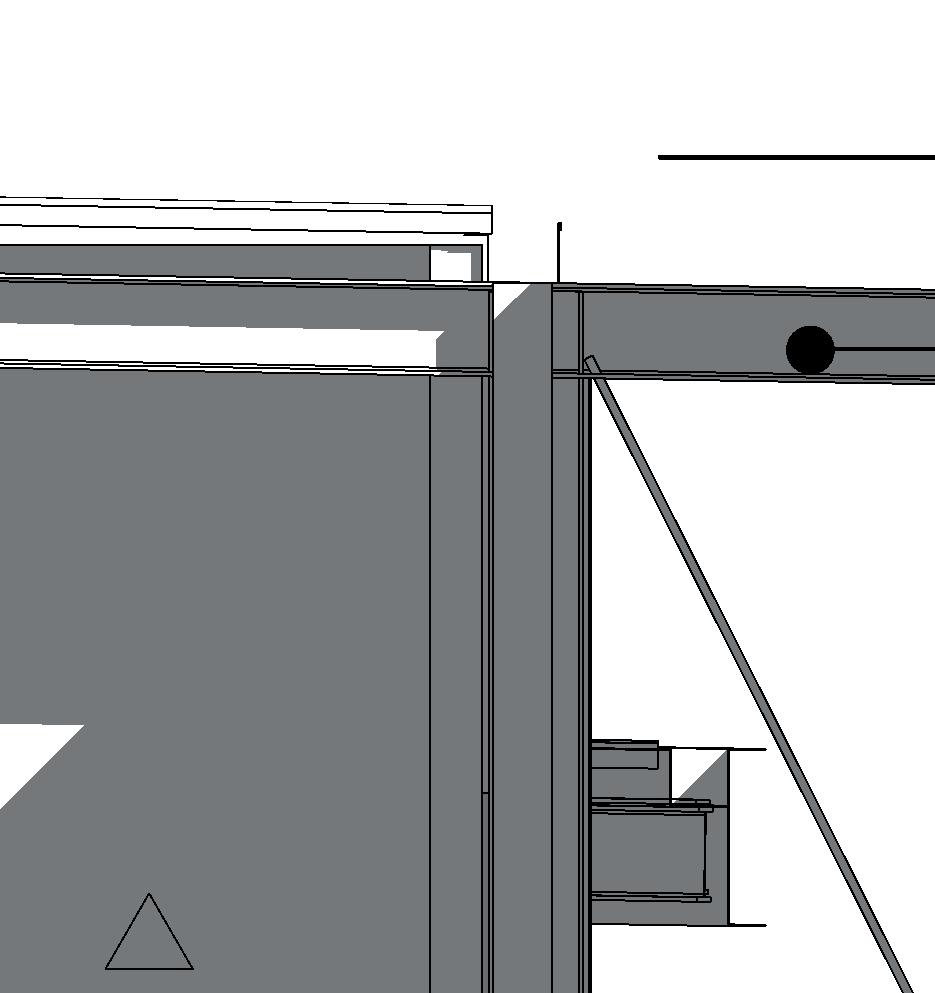

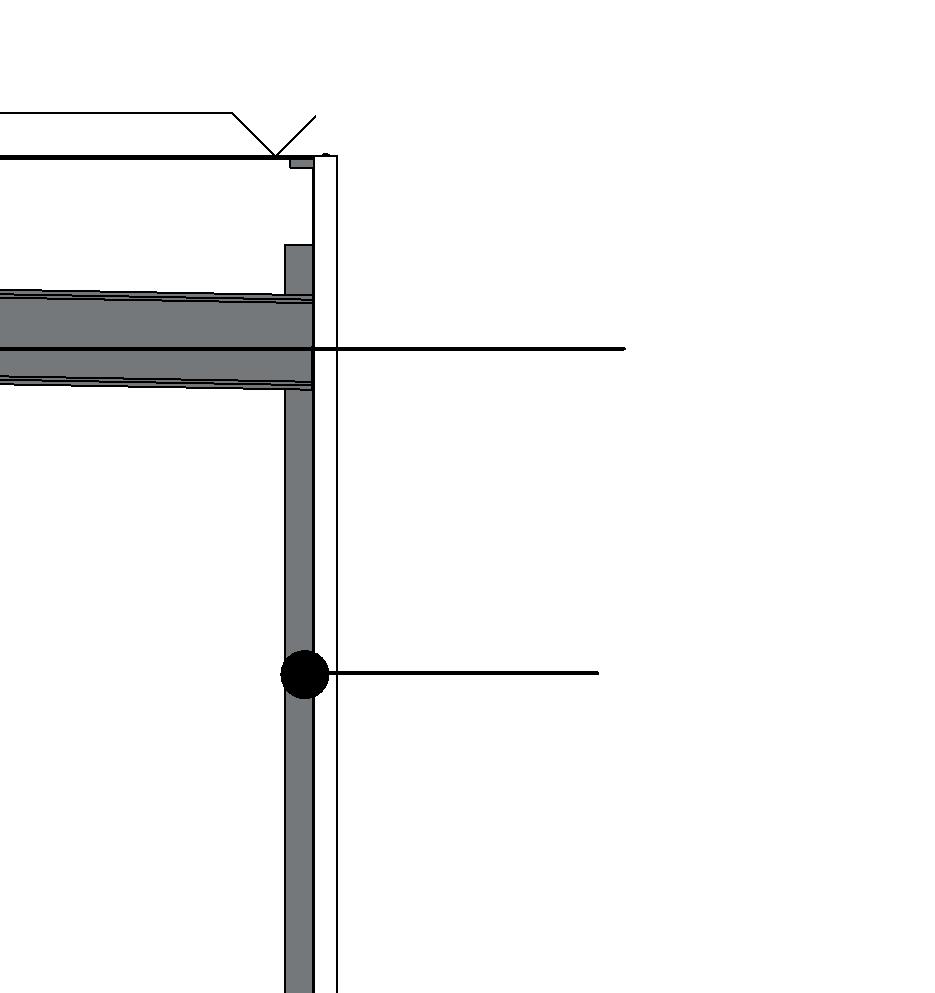

DETALLE E.06

JUAN SEGUNDO BAJUK

MARTIN CAPDEVILA

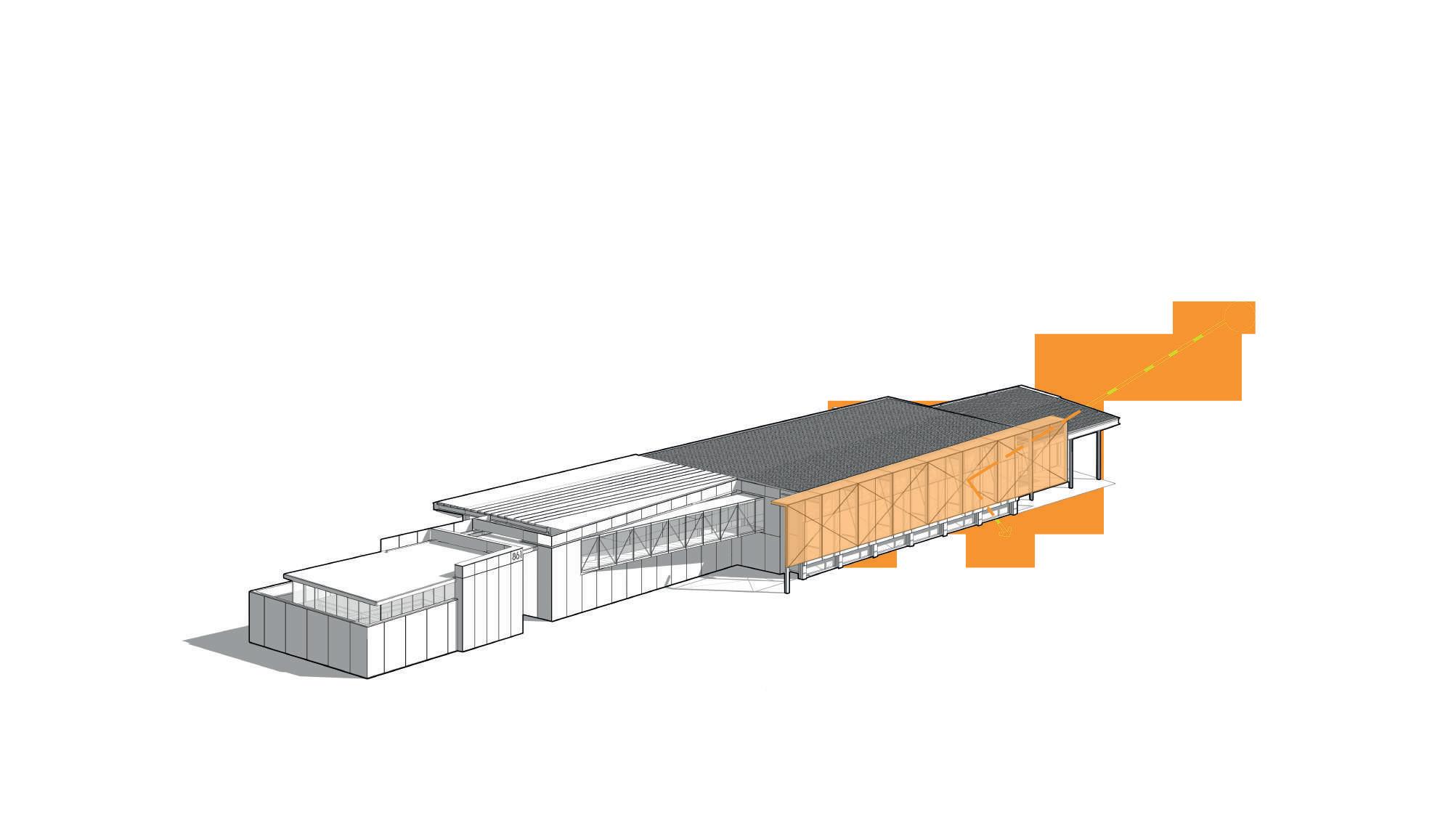

ASOLEAMIENTO

RADIACIÓN SUPERFICIAL VIENTOS PREDOMINANTES

En Mendoza, no sólo hay mayor cantidad de horas de sol en el día, sino que es una tierra que cuenta con condicio nes climáticas muy favorables llegando a 3000 horas de sol al año. Durante el transcurso del año, la temperatura generalmente varía de 3 °C a 31 °C y rara vez baja a menos de -1 °C o sube a más de 35 °C.

rayos UV y la cantidad de luz que ingresa al edificio, re sultando en un menor consumo de energía para la clima tización interior

Gracias a la orientación e implantación del edificio en sentido Norte Sur, podemos reducir la cantidad de tiempo que las superficies superfiicies se encuentran ex puestas a la radiación solar, resultando en una menor irradiación solar anual acumulada comparada a la del promedio provincial (2600 kWh/m2)

Los vientos dominantes provienen del oeste, son fríos y particularmen te peligrosos cuando están acompañados de nieve y viento blanco. En algunas condiciones atmosféricas particulares, esas masas de aire frío y húmedo cruzan los cordones montañosos sufriendo grandes cam bios y llegan hasta las zonas bajas, como vientos secos y cálidos del tipo Zonda, que provoca bruscos aumentos de temperaturas muy peli grosos para los cultivos.

VENTILACIÓN CRUZADA:

La colocación de ventanas en la parte superior de la sala de tanques en ambas caras laterales, per mite la ventilación cruzada natural de la misma.

RECUPERACIÓN DE AGUA DE LLUVIA:

El agua contaminada se depura, reduciendo los sólidos en suspensión y la contaminación micro biológica para obtener un agua no potable, pero con calidad suficiente para ser reutilizada. Al tener una cubierta de Zinc, sepuede requerir el uso de un filtrado especial capaz de retener meta les pesados.

PRODUCTO

Piso drenante de poliuretano Solar construcciones CARACTERÍSTICAS

Drenaje y recolección de agua

Enfriamiento de la superficie a través de evaporación de agua acumulada

EFECTO CHIMENEA

El aire frío ejerce presión bajo el aire caliente forzándolo a subir, así como a la ventilación inducida. Sin embargo, en este caso, las áreas abiertas por el centro del proyec to o las torres permiten que el mismo aire circule a través del ambiente, saliendo a través del techo, el cla ristorio, las aberturas cenitales o los escapes de viento.

ACTIVIDAD PRÁCTICA N°1

FILTRO 1:

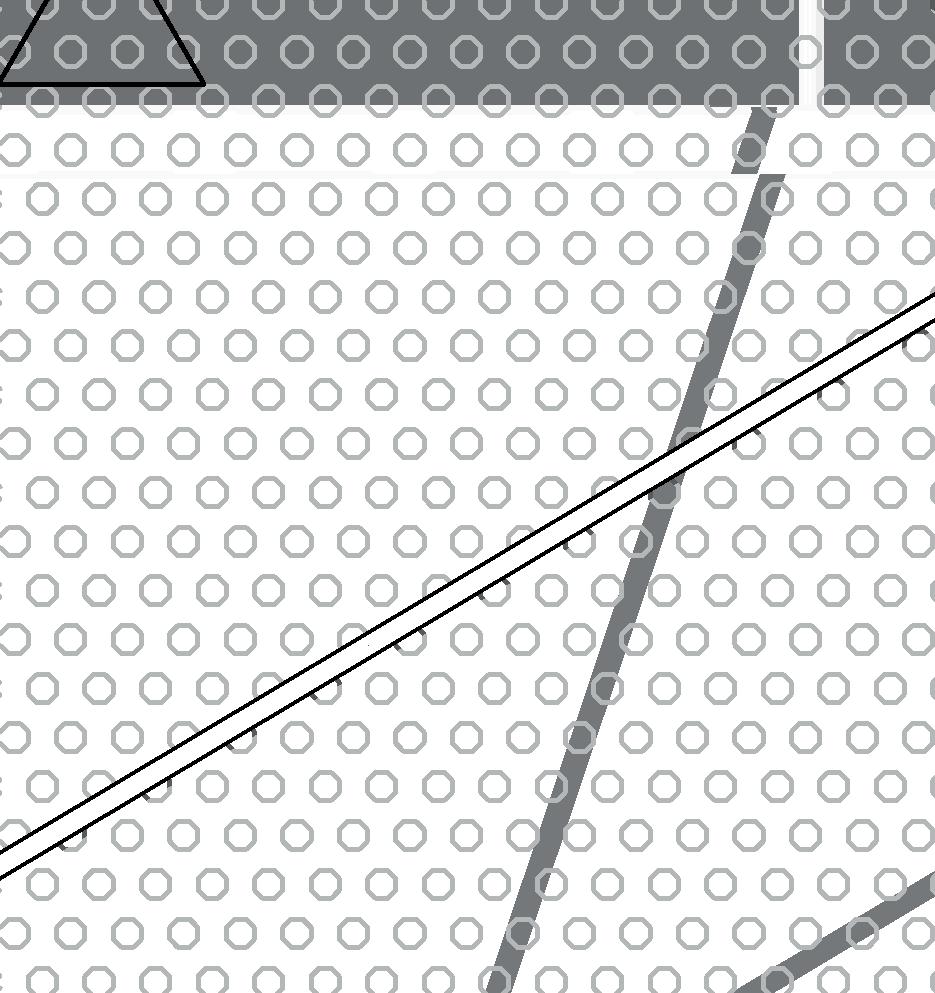

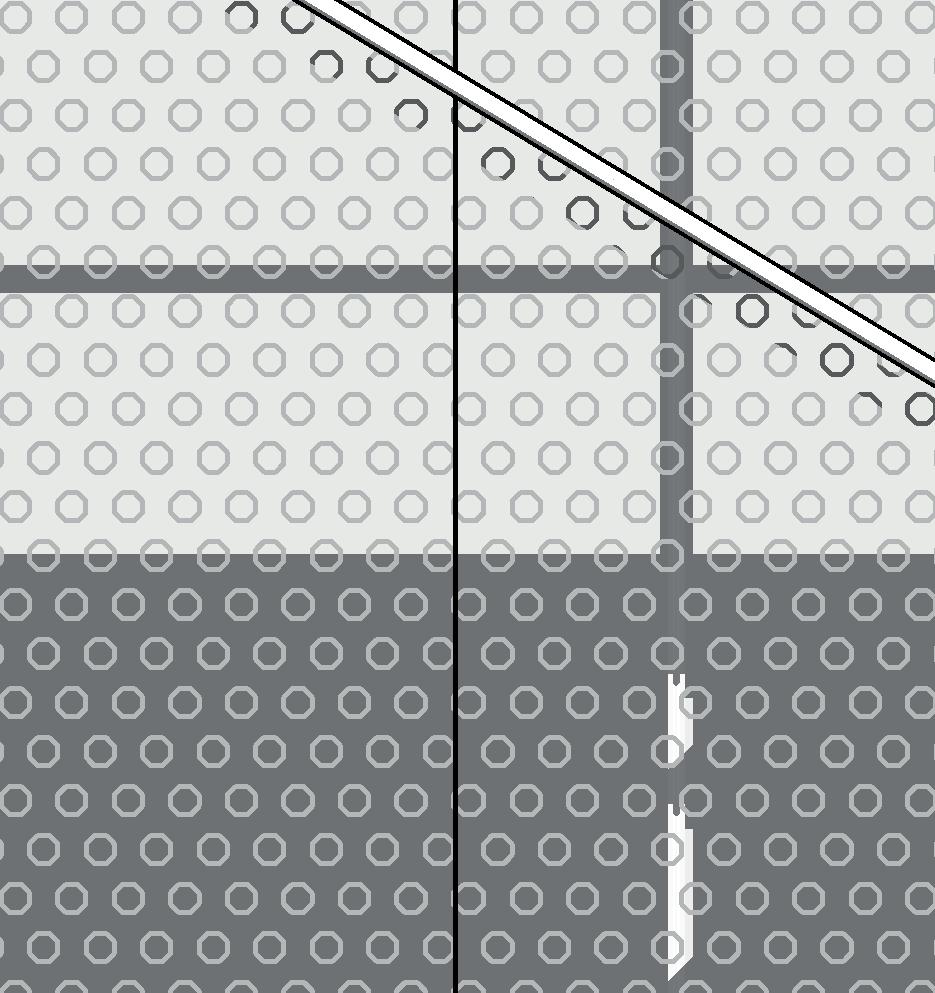

Piel Hunter Douglas línea MetalScreen Panel Toluca e=0,6mm

% área abierta: 31%

FILTRO 2: Ventana fija marca ALUAR A40 RPT

DVH con cámara de aire de 24 mm + Energy Advantage Low-Ede 6 mm interior tintado verde botella 40% reducción de incidencia de rayos UV

ENVOLVENTE

Las paredes se levantaron con una mezcla de gravas del lugar con hormigón ciclópeo hidrolavado, un material muy amigable en la construcción y que necesita muy poco mantenimiento. Estos materiales esencialmente naturales, minimizan la huella de carbono de este complejo, haciendo hincapié en la susten tabilidad y ecología.

MATERIALES VERNÁCULOS

Se utilizaron materiales locales y formas de construcción autónomas, como lo es la piedra bola, un material muy abundante, incluso dentro del mismo terreno. Se aprovechó el des plante de excavación y se reaprovechó el material extraído.

MÓDULO FOTOVOLTAICO LLEDÓ BIPV

Si ALTO RENDIMIENTO

Módulo SI monocristalino de alto rendimiento

Terminación en vidrio opaco

Transmitancia solar 90 +/- 1%

CÁLCULO DE CONSUMO ENERGÉTICO

Demanda de energía (enero +consumo) ≈ 50.000 Wh/dia

Energía entregada panel = 1660 Wh/día

Cantidad de paneles = 18

Energía total generada = 29.880 Wh/día

Porcentaje de consumo cubierto = 60%

JUAN SEGUNDO BAJUK MARTIN CAPDEVILA

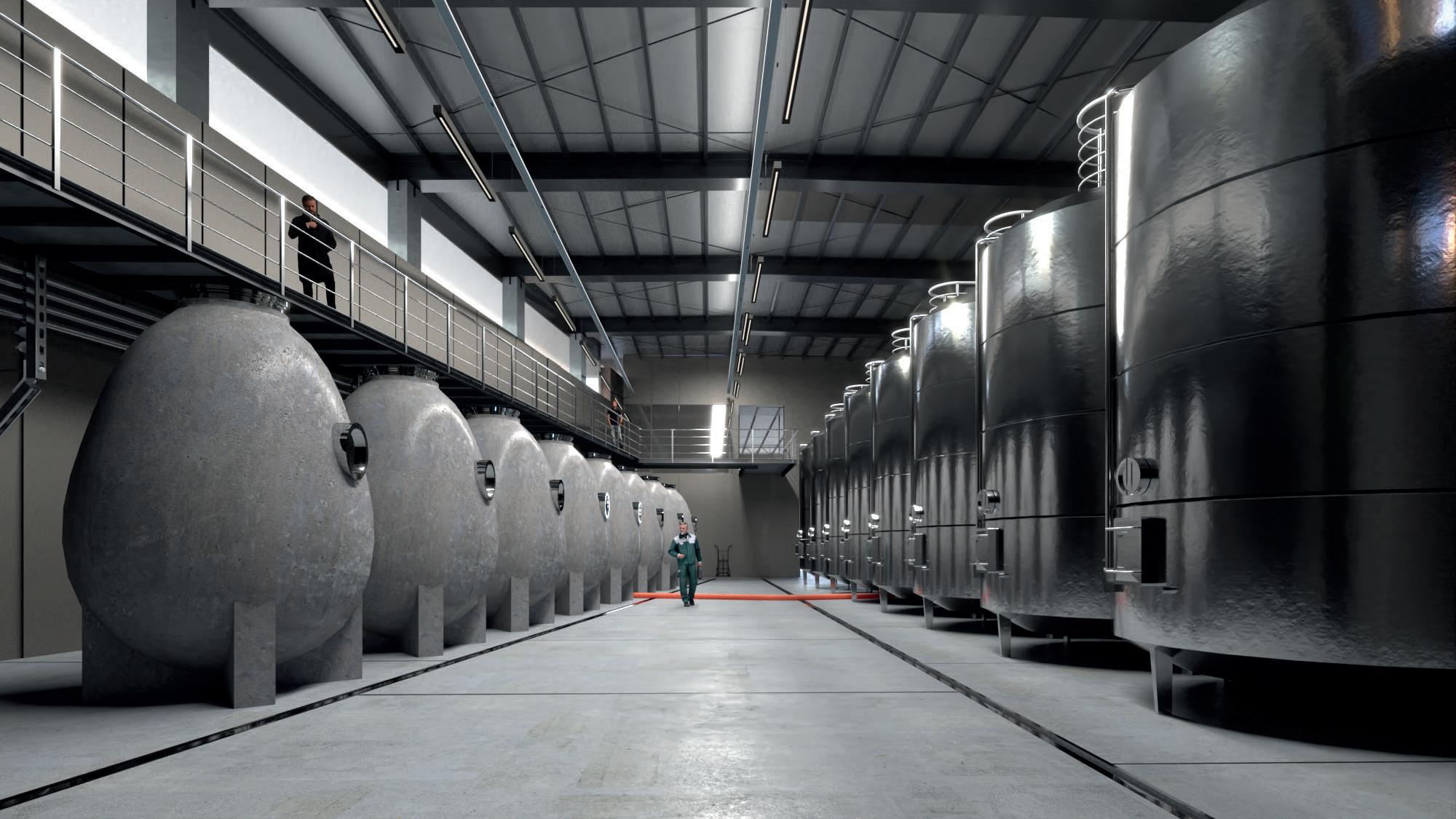

BODEGA

ARCHIVO: A4 AP 1 BODEGA BAJUK CAPDEVILA.pdf

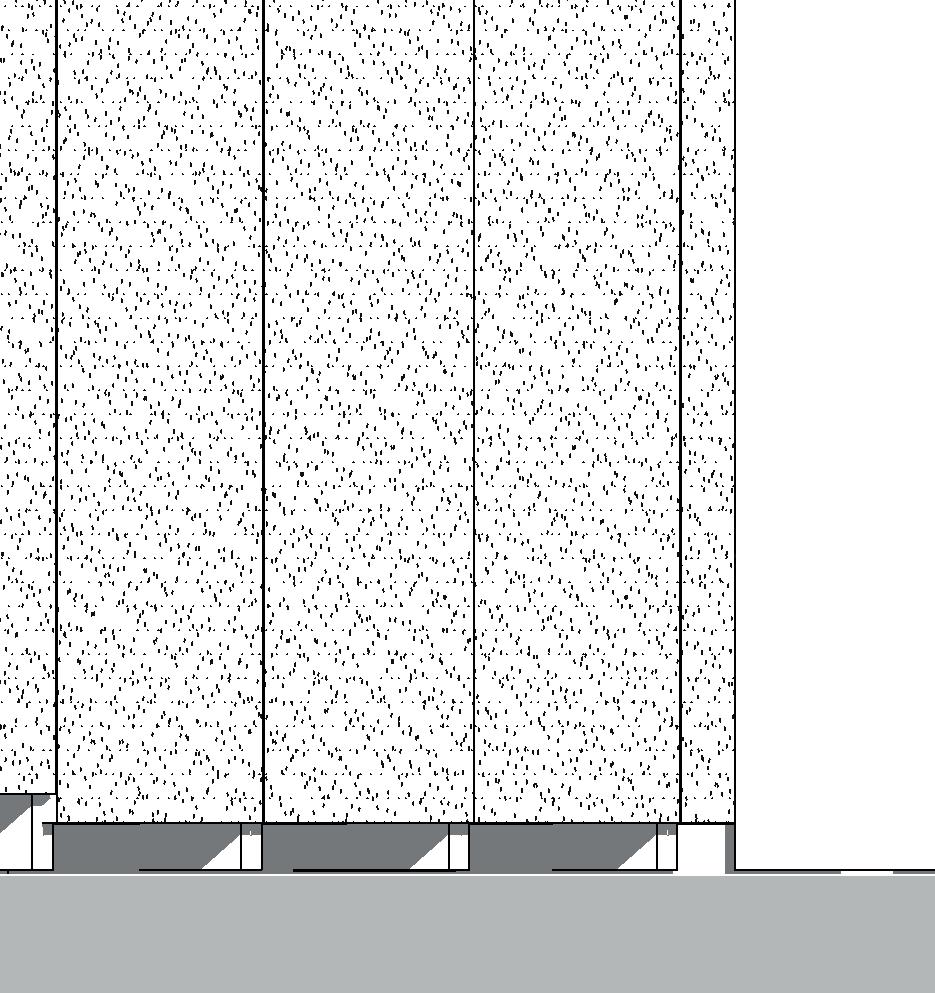

Muro M1 de hormigón ciclópeo hdirolavado Relleno de piedras de la zona de diversos tamaños entre 6 y 20 cm a definir según muestras y el ripio que le aporte el hormigón. Lavado con hidrolavadora para desprendimiento de recubrimiento.

Muro panel térmico refrigerante modular inyectado en poliuretano 0,11 mm interior de espumas rígidas celulares refrigerantes esp 200mm, con caras de chapa de acero galvanizado (espesor 0,5mm)

Acabado exterior Luxider CORTEN c=110mm

Chapa laminada en caliente de 6mm Acabado Activador de óxido/Acero Corten NAZZA Barniz de Poliuretano al agua W615 2 manos.

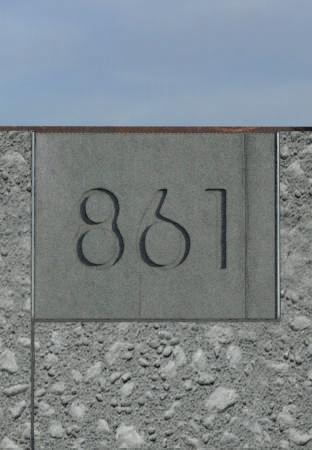

Letras caladas con perforación laser,

Fondo chapa laminada en caliente de 6mm Barniz de Poliuretano al agua W615 2 manos.

Tira

Chapa laminada en caliente de 6mm Acabado Activador de óxido/Acero Corten NAZZA Barniz de Poliuretano al agua W615 2 manos. Letras caladas con perforación laser,

Barra de acero de 1/2’ soldada a letras

JUAN SEGUNDO BAJUK

MARTIN CAPDEVILA

En este ítem se cotizará el transporte de personal, con el mismo criterio por la lejanía de la obra. Se podrá de armar un campamento con contenedores en la propiedad. El terreno se encuentra a 35 km de la Ciudad de Mendoza

CAPÍTULO 2. EXCAVACIONES, CIMIENTOS Y RELLENOS 2.1. EXCAVACIONES PARA FUNDACIONES

Todos los trabajos de excavación deberán estar incluidos conforme a los requerimientos del cálculo estructural, previendo todas las precauciones de contención de los taludes las normas de higiene y seguridad.

Dentro de las tareas de excavación debe incluirse la extracción de tierra con sus respectivos taludes reglamentarios, conforme a las características del terreno, de la cava y anexos en el nivel 5,30m nivel de piso terminado interior, conforme se detalla en los planos de arquitectura.

Los taludes deben brindar el espacio adecuado para el trabajo cómodo y seguro de los operarios, encofrados, impermeabilización, etc.

También debe preverse extraer aproximadamente un os 50cm por debajo del nivel de piso terminado para dejar espacio al relleno estabilizado ripio compactado bajo el piso y para la construcción del piso propiamente dicho.

Si los suelos presentan poca capacidad de carga son susceptibles a los asentamien tos, deben ser estabilizados, ya sea cuando se realizan excavaciones o cuando se alteran las condiciones de equilibrio de los taludes para evitar que se produzca inestabilidad se ponga en riesgo la vida humana, los bienes materiales y el ambiente. La con tratista debe considerar todas las precauciones y los trabajos correspondientes que se requieran según las características del suelo.

2.2 BASES Remitirse al cálculo estructural.

2.3 VIGAS DE FUNDACIÓN Y ZAPATAS CORRIDAS Remitirse al cálculo estructural.

2.4. RELLENOS CON MATERIAL DE EXCAVACIÓN

La pendiente del terreno es continua aproximadamente del 3% oeste este. La bodega por temas funcionales tiene un nivel único que hemos designado + 0.00 coincide “en el gráfico” con el espacio central. La intención es compensar excavaciones con rellenos.

2.5. RELLENOS NIVELACIÓN Y COMPACTACIÓN

Los rellenos nivelaciones se realizarán con el material de excavación, pero si se indicara correcciones en la granulometría se incorporará según pedido técnico las que fueran necesarias para lograr el grado de compactación requerido. La compactación ser realizará en capas de entre 10 20 cm con vibrador o “pata de cabra s/ la superficie y con incorporación de agua mediante riego tipo lluvia. Una vez terminados los traba jos se verificará el grado de compactación con un estudio Proctor. La empresa podrá hacer una propuesta de reposicionamiento del nivel para lograr eficiencia entre el relleno y la excavación. El mismo será evaluado y aprobado por la DT.

2.6. AISLACIÓN HI DRÓFUGA DE LOS COMPONENTES ESTRUCTURALES EN CONTACTO CON LA TIERRA

Posteriormente, una vez terminadas las fundaciones, deben protegerse los componentes estructurales que estarán en contacto con la tierra.

El sustrato debe estar estructuralmente sano y libre de todo rastro de contaminantes, partículas sueltas mal adheridas, lechadas de cemento, aceites y grasas, etc. Se debe aplicar Sika MonoTop® 107 directamente sobre la estructura resistente propiamente dicha, a

CONSTRUCTIVO

CAPÍTULO 6 AISLACIONES

.1 ACONDICIONADOR DE SUPERFICIES DE HORMIGÓN (Emulsión asfáltica)

.2 CAPA AISLADORA HORIZONTAL BAJO PISOS

CAPÍTULO 7 JUNTAS DE DILATACIÓN

.1. VERTICALES EN HORMIGÓN

.2. JUNTAS INTERIORES .3. JUNTAS DE SEPARACIÓN

CAPÍTULO 8 CONTRAPISOS Y CARPETAS

.1 CONTRAPISOS SOBRE TERRENO NATURAL

2. CARPETAS BAJO MEMBRANAS HIDRÓFUGAS

CAPÍTULO 9 PISOS

1 PISOS DE CEMENTO ALISADO INSUSTRIAL CON COLOR Y CUARZO

2 CANALETAS DE ACERO INOXIDABLE

3 REJILLAS CON CANASTO DE RETENCIÓN DE SÓLIDOS .4. PISOS EXTERIORES DE HORMIGÓN HIDROLAVADO

CAPÍTULO 10 UMBRALES Y SOLIAS

10.1. ZOCALOS REHUNDIDOS EN TABIQUES DE FRIOLATINA

10.2. ZÓCALOS REHUNDIDOS EN HORMIGÓN ARMADO

10.3. ZOCALOS SANITARIOS EN NAVE INDUSTRIAL

CAPÍTULO 11 PINTURAS

1.4 SELLADOR SILICONADO SOBRE TABIQUES DE HORMIGÓN

1.5 ESMALTE SINTÉTICO EN CARPINTERÍA METÁLICA PÉRGOLAS Y ESTRCUTURAS

METÁLICAS

CAPITULO 12 CUBIERTAS 2.1. CUBIERTA DE PANELES

CAPÍTULO 13 CARPINTERÍAS

2.1 CARPINTERÍAS METÁLICA

BODEGA PLIEGO DE ESPECIFICACIONES TÉCNICAS

BAJUK CAPDEVILA FAUD UNIVERSIDAD DE MENDOZA

CAPÍTULO 1. TRABAJOS PRELIMINARES

1.1. OBRADOR, CERCO PERIMETRAL, CARTEL Y BAÑOS QUÍMICOS

En este ítem deberán incluirse todas las tareas que deben realizarse previamente al inicio de la obra, tales como retiro de cercos elementos existentes en el terreno, etc.

Antes de iniciar los trabajos y una vez firma do el contrato, el CONTRATISTA someterá la aprobación de la Dirección de Obra, el proyecto de obrador depósitos ajustará sus instalaciones a las observaciones que hiciera aquella. (esc.1:200)

En el obrador se instalarán oficinas, depósitos, vestuario y servicios sanitarios para los obreros empleados del CONTRATISTA sus Subcontratistas, debiendo proveerse el espacio los mismos servicios para el desarrollo de las tareas de la Dirección de Obra y el COMITENTE. La oficina será prueba de clima, co n iluminación, tomas eléctricos y equipo de aire acondicionado frío calor.

El obrador cumplirá con la ley 19587 de Higiene y Seguridad de Trabajo, las normas de Salud Seguridad en la Construcción según Resolución N°1069/91 B.O. 09/01/92 del Ministerio de Trabajo Seguridad Social.

El equipamiento mínimo constará de una mesa de dibujo de 1 1.50m y su silla respectiva, una mesa de reuniones seis (8) sillas, la provisión permanente de útiles de dibujo papelería incluyendo una computadora y una impre sora con wifi.

Queda entendido que el costo del tendido, remoción y/o desplazamiento de las instalaciones para servicio del obrador está incluido en los precios unitarios totales de los trabajos y a exclusivo cargo del CONTRATISTA.

A la terminación de la obra, antes de la recepción provisoria y previa autorización de la Dirección de Obra, el obrador será desmontado retirado por el CONTRATISTA su exclusivo cargo.

Los materiales inflamables deberán ser depositados en locales apropiados, donde no corran peligro de entrar en combustión, ni provocar riesgos al personal ni a la obra en sí misma.

En las inmediaciones donde se emplacen estos materiales se proveerán los elementos contra incendio que exigen las disposiciones de las normas de seguridad higiene.

El contratista colocará, en el lugar que le señale la Dirección de Obra, un cartel de obra de acuerdo al diseño y las leyendas incluidas en la documentación o al que se proponga por orden de servicio.

Para su cotización se considera un letrero de 3 2 m la Dirección de Obra decidirá sobre su texto, ubicación diseño.

1.2. CONEXIÓN ELÉCTRICA

En este ítem deben cotizarse todas las tareas tendientes obtener luz, de cualquier naturaleza que fueran.

La energía eléctrica para uso de obra el valor de su consumo será por cuenta del CONTRATISTA quien verá la posibilidad de tomar energía desde el lugar donde se ubica el pozo. Se debe tener en cuenta tener un grupo electrógeno para la obra, por lo tanto la empresa calculará el gasto de gasoil necesario.

Será cargo del CONTRATISTA la tramitación y gestión ante la empresa proveedora, como así también el costo de la provisión e instalación de tableros medidor de obra. Estarán a cargo del propietario el pago de los derechos correspondientes.

Toda la red interna, incluyendo los tableros seccionales necesarios y las redes de iluminación temporaria, también serán por cuenta cargo del CONTRATISTA. Se utilizarán llaves termomagnéticas disyuntores diferenciales, puesta tierra con jabalina de 1.50 mts.

4

1.4.

A la finalización de la obra, los materiales usados serán retirados quedarán en propiedad del CONTRATISTA.

1.3. CONEXIÓN DE AGUA

En este ítem deben cotizarse todas las tareas tendientes a obtener agua.

El CONTRATISTA tendrá a su cargo la tramitación gestión d e agua de obra ante la empresa proveedora, estarán a cargo del propietario el pago de los derechos correspondientes.

Estará también a cargo del CONTRATISTA, la instalación de la red interna que fuera necesaria para uso de obra, con canillas de servicio suf icientes. Si fuera necesario, será a su cargo costo la instalación de tanques provisorios de agua.

Asimismo, implementará el sistema de desagües del obrador y las obras, y construirá a su cargo las canalizaciones, cámaras pozos que fueran necesarios. Deberá implementar un sistema de retretes químicos en la cantidad determinada por normas reglamentos vigentes.

La finca cuanta con agua de pozo, por lo tanto, podrá coordinar con la administración de la finca el uso de ese pozo para tener agu de obra, verificando no transgredir normas legales del DGI. Distancia entre el pozo y la bodega 530m (en diagonal).

EMPLAZAMIENTO DE LA OBRA

Los proponentes pueden conocer el sitio de implantación de la bodega para tomar conocimiento de sus caracter ísticas principales y condiciones de trabajo tales como: provisión de agua, energía eléctrica, a acceso de camiones, niveles otros elementos que puedan constituir un factor influyente en el precio de la oferta.

En consecuencia, no se admitirán reclamos d ninguna naturaleza. Derivados del incumplimiento de la obligación impuesta por este artículo.

1.5. IMPLANTACIÓN Y REPLANTEO

En este ítem se cotizarán todas las tareas a realizar in situ para realizar el replanteo de la obra, incluyendo la medición nivelación del terreno con la participación de un agrimensor matriculado, la realización de los planos necesarios para tal fin en base los planos de replanteo suministrados por la dirección técnica.

1.6. PROTECCIONES Y ANDAMIOS

En este ítem se cotizarán la totalidad de las construcciones transitorias y auxiliares de cualquier tipo necesarias para la realización de la obra, incluyendo andamios, protecciones, apuntalamientos, grúas y medios de elevación, etc.

1.7. LEGAJO TECNICO DE HIGIENE Y SEGURIDAD

En este ítem se cotizará toda la documentación necesaria para cumplir con las normas de higiene seguridad vigentes, implementación de procedimientos control necesario en el transcurso de la obra mediante profesional matriculado.

1.8. SERENO DE OBRA

En este ítem se cotizará la contratación de un sereno de obra para el cuidado de los materiales de la Empresa Constructora quien será responsable de la seguridad de todos los elementos de su propiedad de la obra misma hasta e momento del acta de entrega defi nitiva de la obra.

1.9. FLETES DE MATERIALES

En este ítem se cotizará el transporte de materiales, equipos, insumos y otros para el normal desenvolvimiento de la obra. El terreno se encuentra 110 km de la Ciudad de Mendoza 1.10 TRANSPORTE DE PERSONAL

ESTRUCTURALES

3.7 JUNTAS

fin que pueda solidarizarse con la misma y actuar en conjunto, sin interfaces que mermen la calidad de adherencia y comportamiento.

En este caso la superficie que esté deteriorada o irregular, se deberá proceder a repararla previamente con productos adecuados, tales com o Sika Monotop® 615 y/o 620. También sanear y regularizar la superficie en las zonas que haya hierros estallados por oxidación, previo tratamiento de los mismos.

Cuando se verifique la existencia de revoques fisurados o desprendidos estos deberán ser removidos en su totalidad. Proceder a reparar como se ha indicado aplicar el tratamiento impermeable Sika MonoTop® 107.

Una vez impermeabilizados todos los componentes estructurales que estarán en contacto con la tierra, antes del inicio de la construcción de los niveles superiores, se deben rellenar todos los espacios entre fundaciones y tabiques con material granular debidamente compactado hasta alcanzar un grado de compactación no menor al 95% del ensayo proctor modificado.

En los planos de vistas, cortes plantas se puede observar la pendiente del terreno natural, los niveles a rellenar los espacios en donde debe aplicarse tierra. El relleno tiene que formar un talud conforme se especifica en los cortes del proyecto.

CAPÍTULO 3. HORMIGONES y MAMPOSTERÍA

3.1. HORMIGONES DE LIMPIEZA H8

Es un hormigón que tiene como fin evitar la desecación del hormigón estructural durante su vertido, así como una posible contaminación de éste durante las primeras horas de su hormigonado.

3.2 BASES Remitirse al cálculo estructural.

3.3 ZAPATAS Remitirse al cálculo estructural.

3.4 VIGAS DE FUNDACION Remitirse al cálculo estructural.

3.5 MUROS DE HORMIGÓN CICLÓPEO HIDROLAVADO

En el exterior de las naves industriales y en parte de la galería de arte los tabiques serán de hormigón ciclópeo hidro lavado con una buña superior de 5x5cm En el interior los muros serán de hormigón visto con encofrado de fenólicos con una cara epoxipada.

Estarán conformados en su cara interior con las armaduras y equerimientos estructurales solicitados en el cálculo, y en el exterior con un relleno de piedras de la zona de diversos tamaños entre 6 y 20 cm definir según muestras y el ripio que le aporte el hormigón.

La conformación pétrea es resultado del proceso de llenado, es decir, se deben ubicar las piedras una por una en el encofrado para ubicar las caras pegadas al encofrado que al ser hidolavada descubra parte de las mismas. Mientras en el lado interior se procede de la forma habitual para un tabique de H°A°.

Una vez desencofrado el tabique, del lado exterior, se lo deberá lavar con hidrolavadora para realizar el desprendimiento de material adherido las piedras.

3.6 PERFORACIONES, PASES, ABERTURAS, COLOCACION DE INSERTOS, PLAT INAS Por ningún motivo se perforarán elementos estructurales de hormigón en las secciones críticas (apoyos, vínculos, apoyos de juntas, etc.). Todas las aberturas deberán estar previstas en los encofrados, de modo de no perforar el hormigón endurecido. Cua ndo tal cosa sea imposible, o por omisión no se haya realizado, la Empresa deberá solicitar instrucciones a la Dirección Técnica de la Obra sólo con autorización escrita podrá perforar elementos ya endurecidos.

Previo a la ejecución de cualquier abertura en elementos estructurales, la Empresa deberá, previo al armado de dichos elementos, presentar el detalle de refuerzo para su aprobación por parte de la Dirección de estructura.

Será de exclusiva responsabilidad de la empresa constructora, el correcto posicionamiento de los insertos metálicos, platinas de anclaje, pases encamisados, etc., en los distintos elementos estructurales. Debe asegurar, tanto su correcto anclaje, como así también la horizontalidad y/o verticalidad de las piezas provista por el contratista respectivo.

Previo a su posicionado posterior hormigonado, la empresa deberá solicitar a dichos contratistas, la documentación escrita que le permita interpretar su correcta ubicación en obra. Es aconsejable que previo hormigonado de los mismos se solicite el visto bueno de dicho posicionamiento al contratista solicitante. De incurrir en errores, la empresa deberá su exclusivo costo, reposicionar tales elementos, con el costo adicional que ello implique.

En todas las juntas donde se separan los distintos cuerpos estructurales, se deberá utilizar elementos de junta tipo Sika Water Stop, tanto en los planos verticales, a fin de evitar la posible filtración de líquidos provenientes del terreno circundante.

Para lograr un anclaje perfecto de las aletas y evitar puntos débiles en el hormigón, las cintas Sika Waterstop® deben ubicarse a una distancia desde la superficie, igual o mayor a la mitad del ancho de la cinta, preferentemente en el medio del hormigón; para ello el ancho elegido no debe superar el espesor total de la pieza de hormigón.

Para mantenerlas firmes durante el hormigonado se las debe fijar al encofrado o los hierros de la armadura. Para ello pueden utilizarse alambres pasantes por orificios ejec utados en los bordes de las cintas.

Para lograr una junta impermeable, es necesario que las cintas Sika Waterstop® se encuentren perfectamente embebidas adheridas en el hormigón, por lo que se solicita el uso de un aditivo plastificante, para aumentar trabajabilidad de éste asegurar un llenado total, por arriba y por debajo de las aletas de las cintas

10
