PORTAFOLIO TÉCNICAS CORTE 2

ARQUITECTURA PORTAFOLIO María Reales

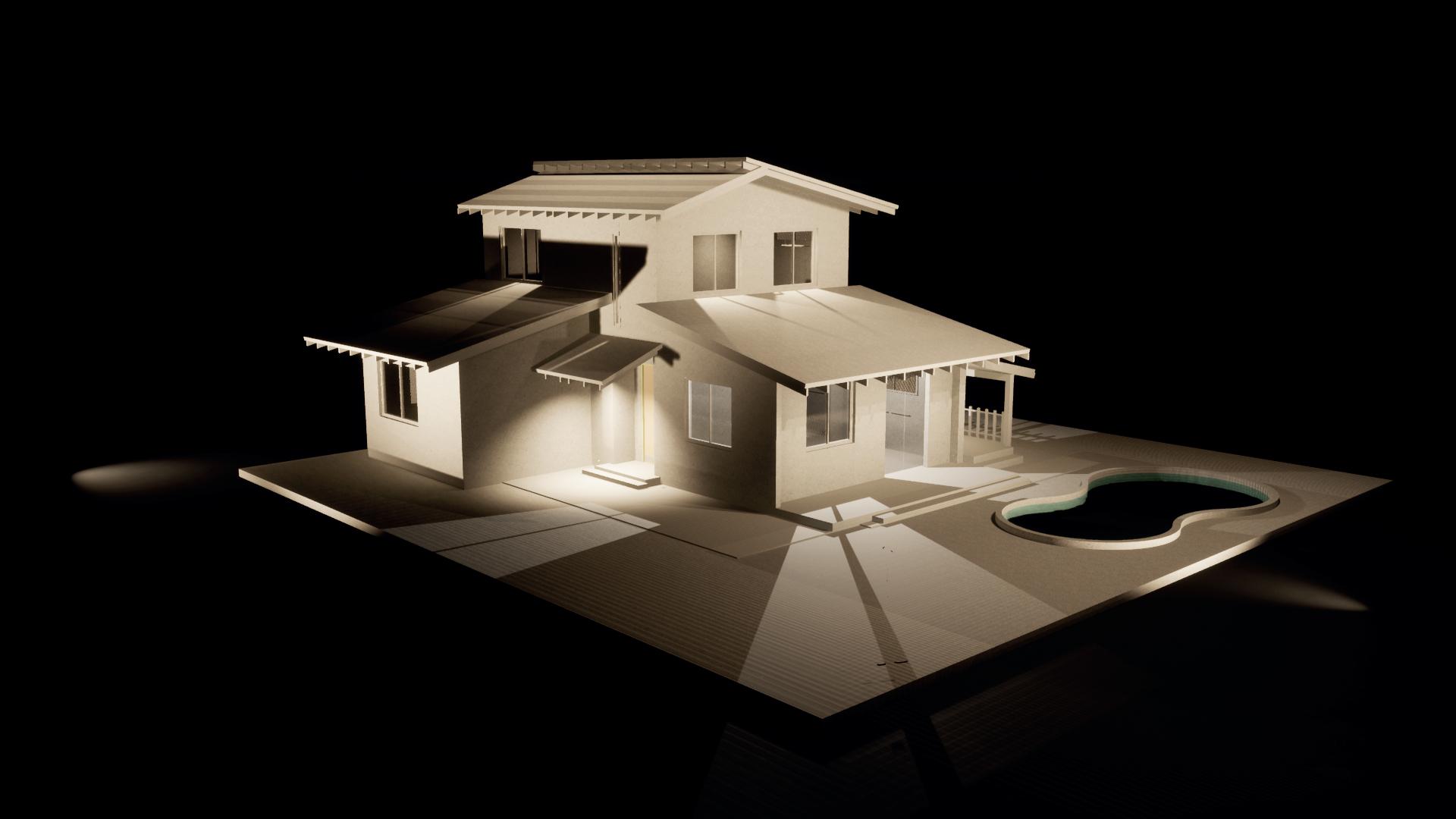

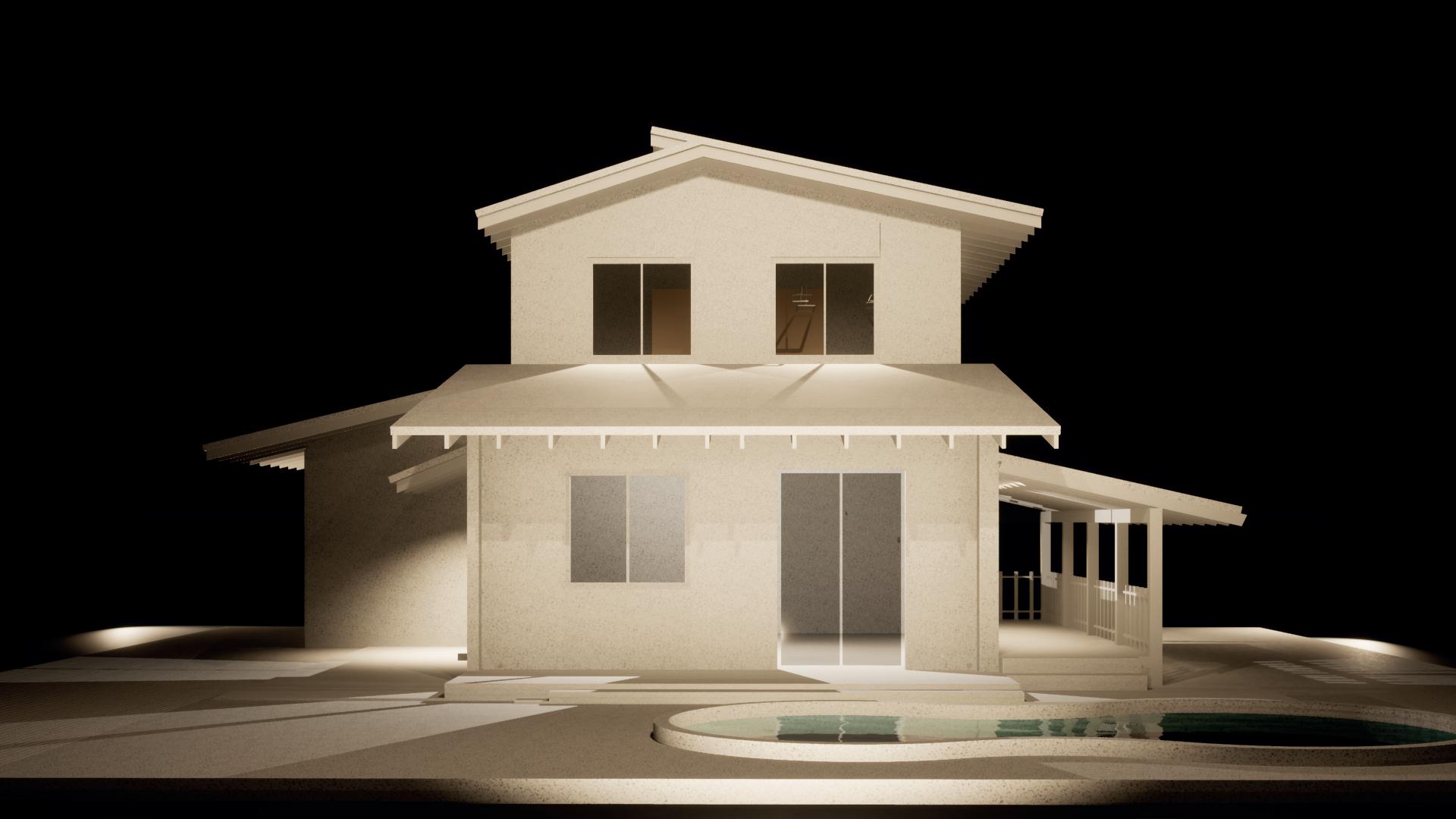

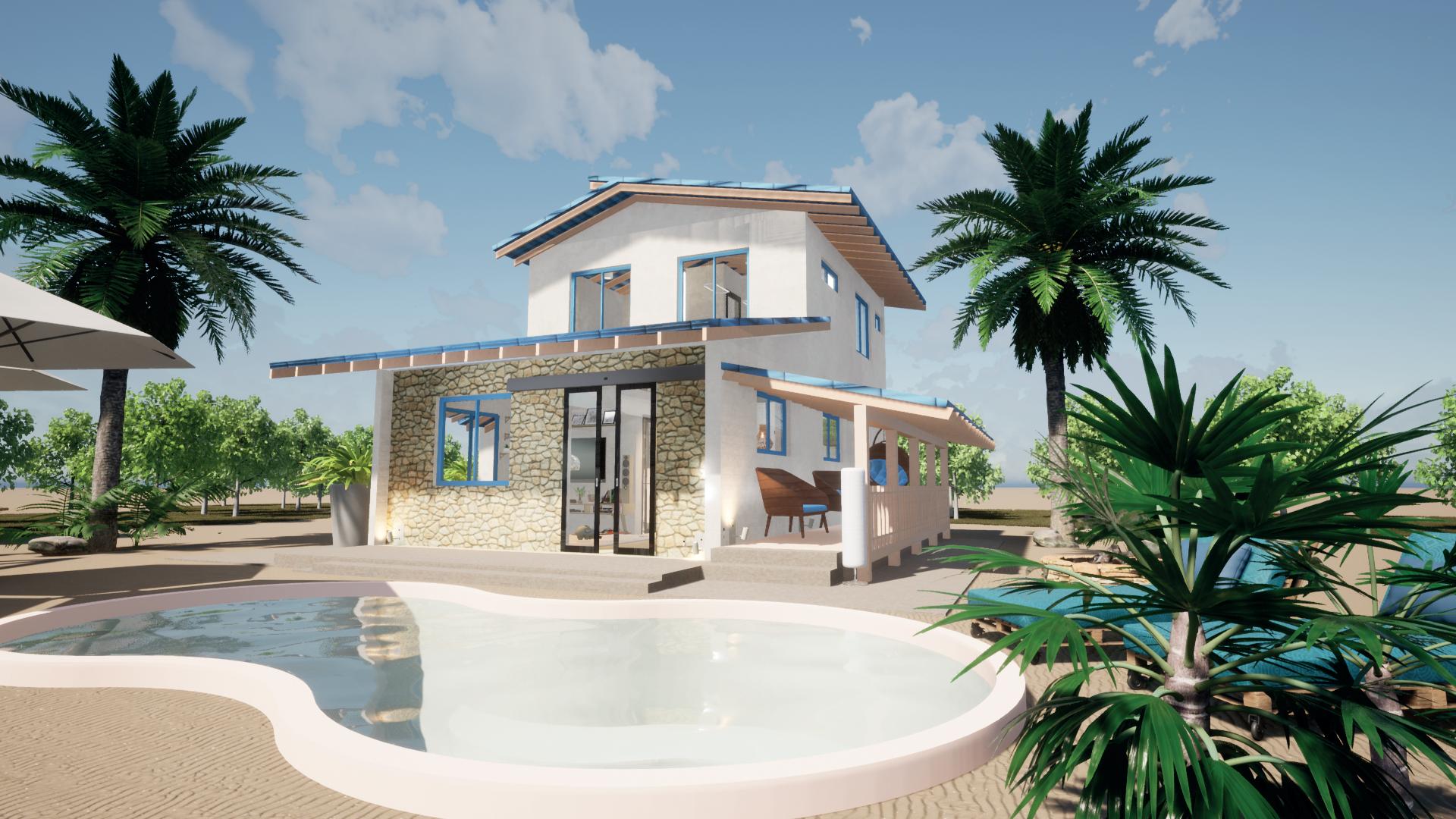

FACHADA ACCESO PRINCIPAL

CONTENIDO 0.1 Residencia. SEMESTRE 04

Residencia

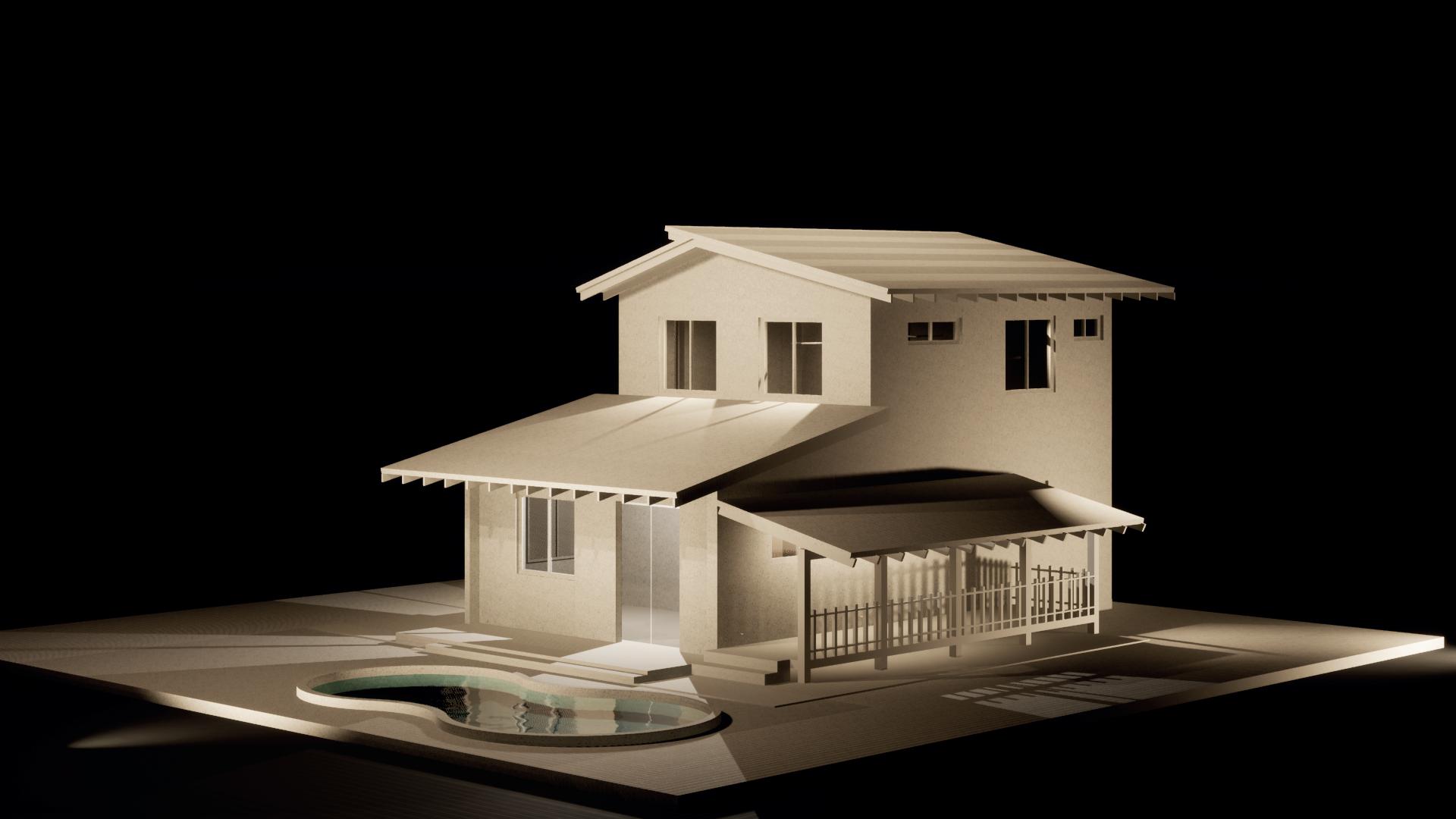

Este proyecto me fue asignado en el curso Técnicas Gráficas II, recree esta casa desde cero, comenzando en autocad con su planimetría, importando estos planos a skechup y por últimp renderizando con twinmotion.

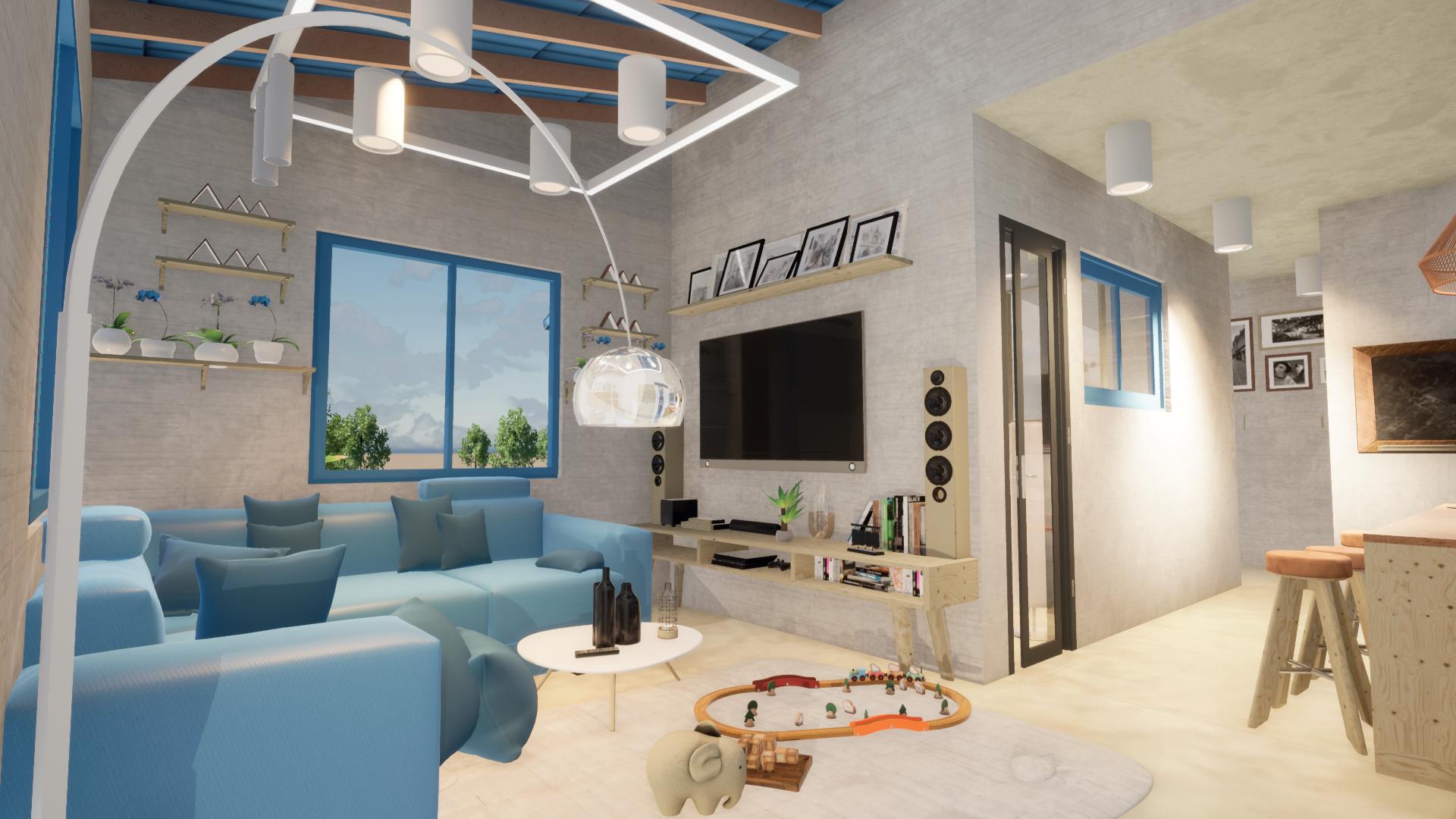

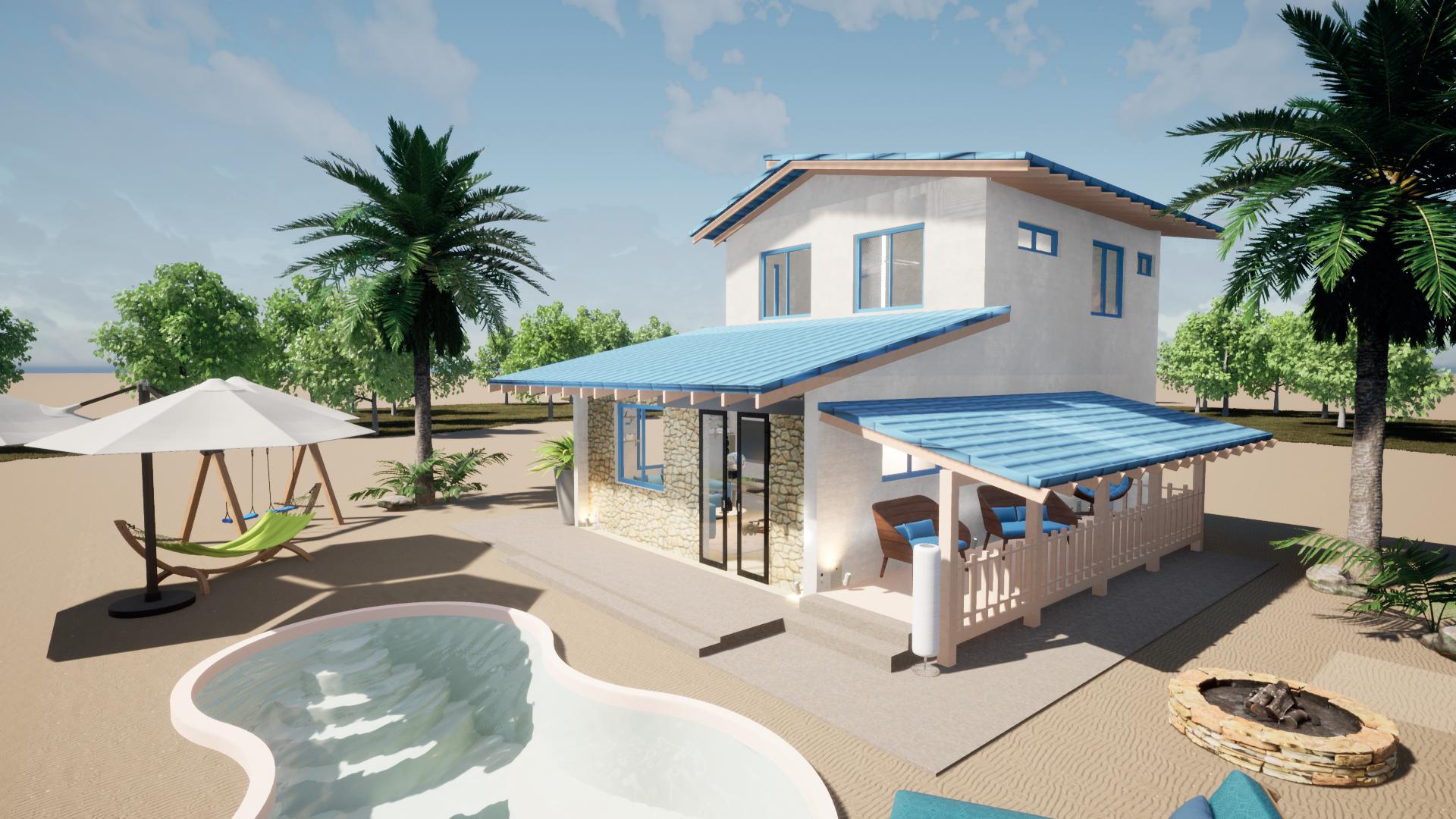

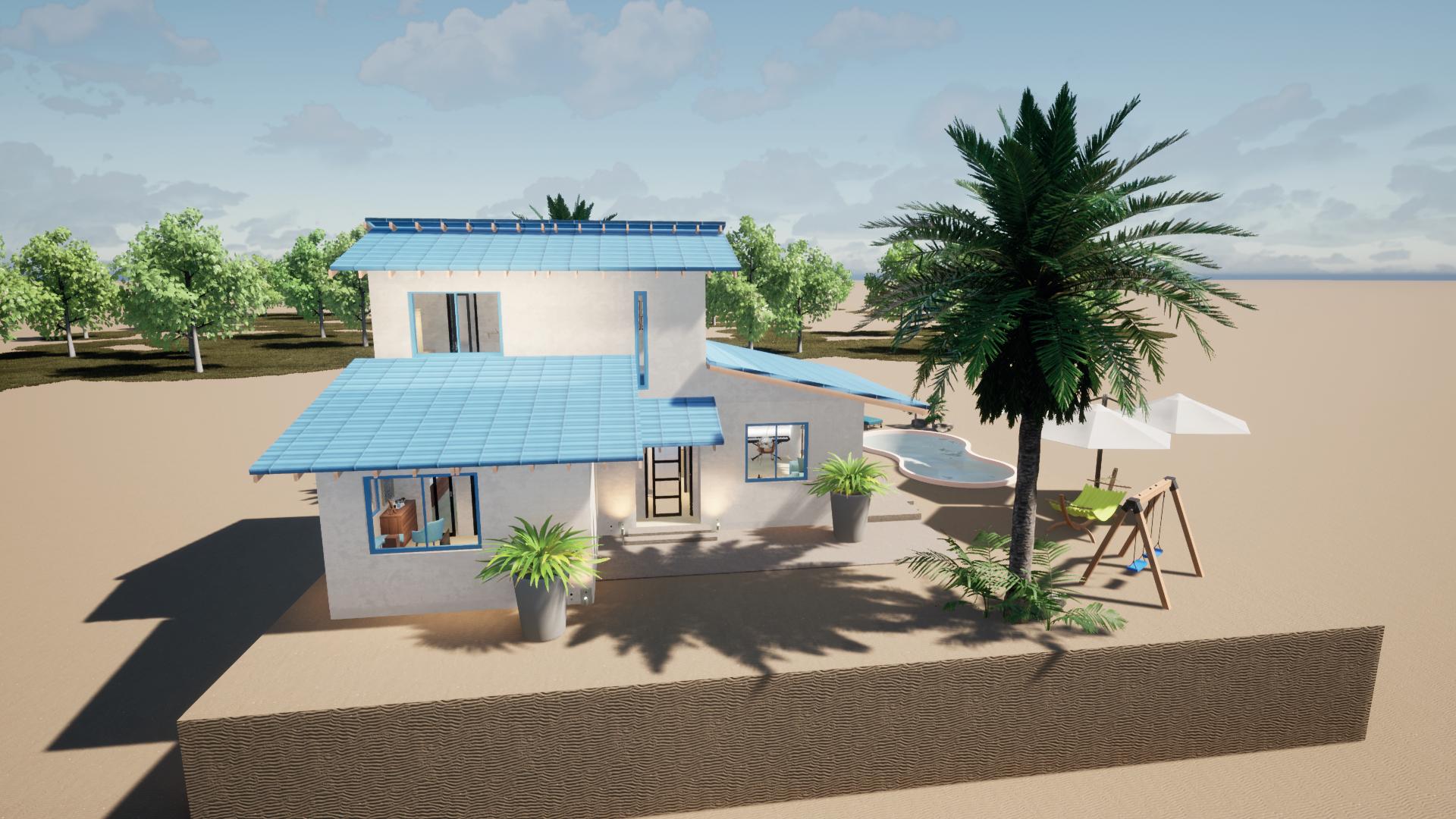

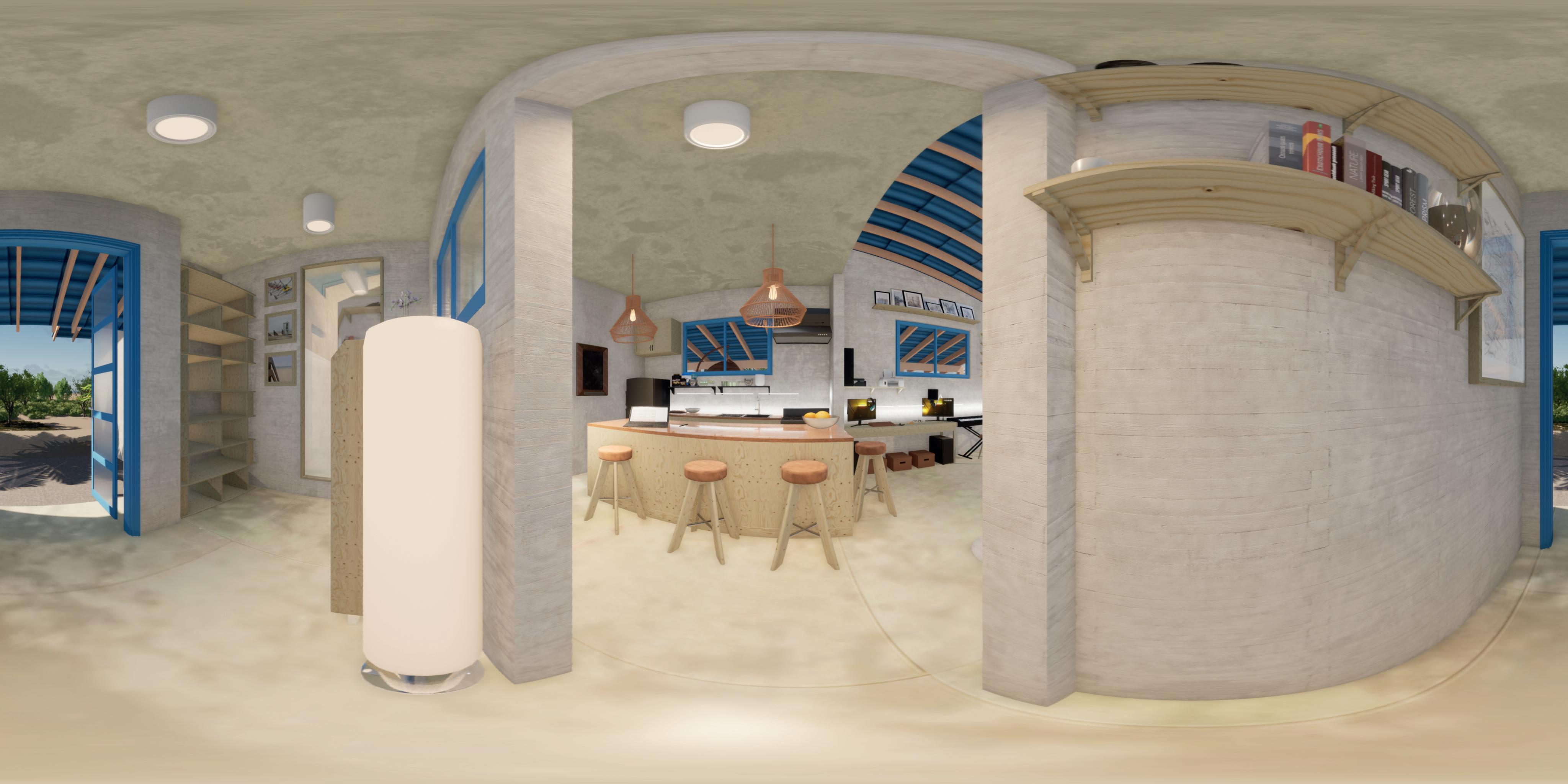

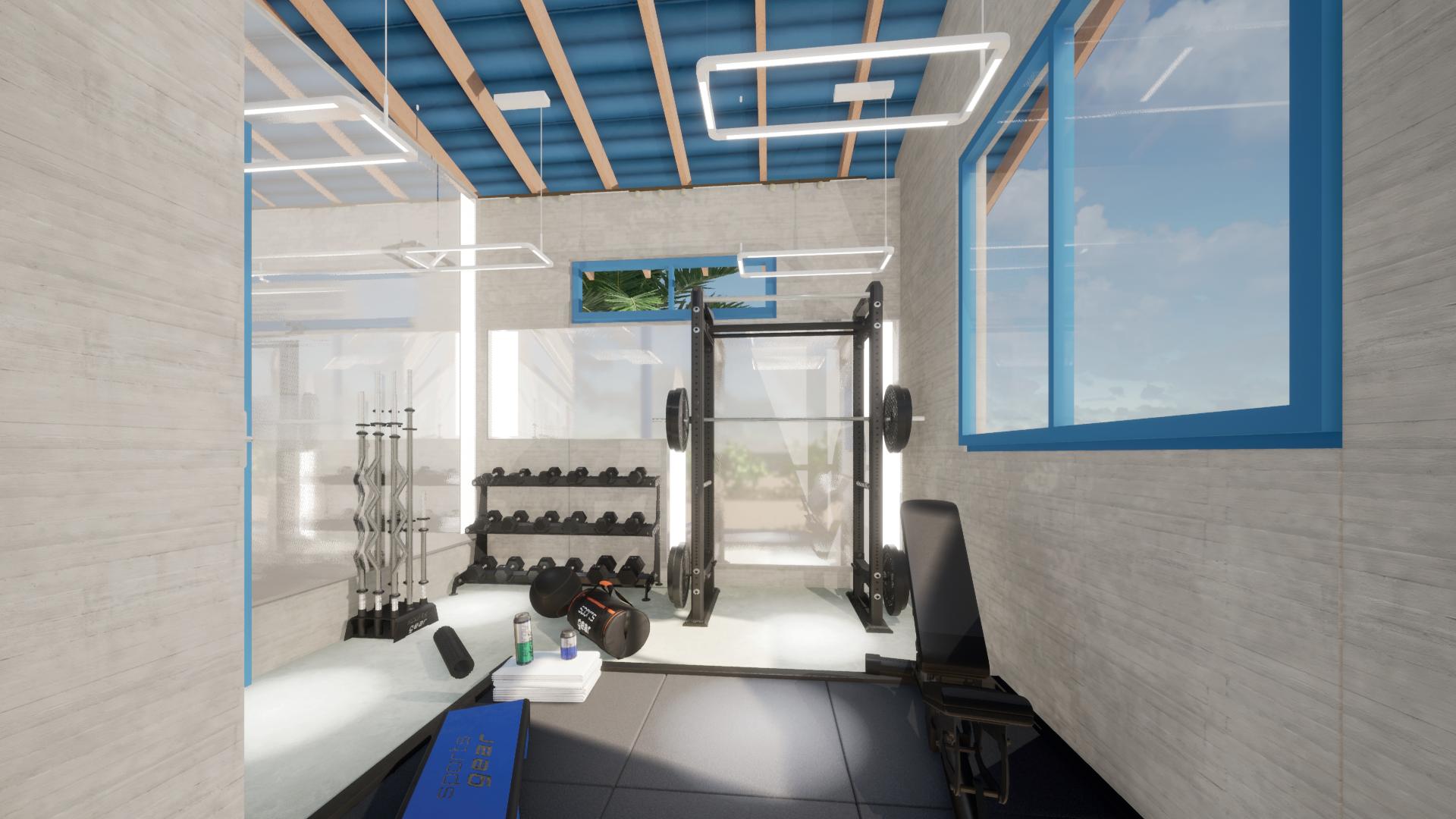

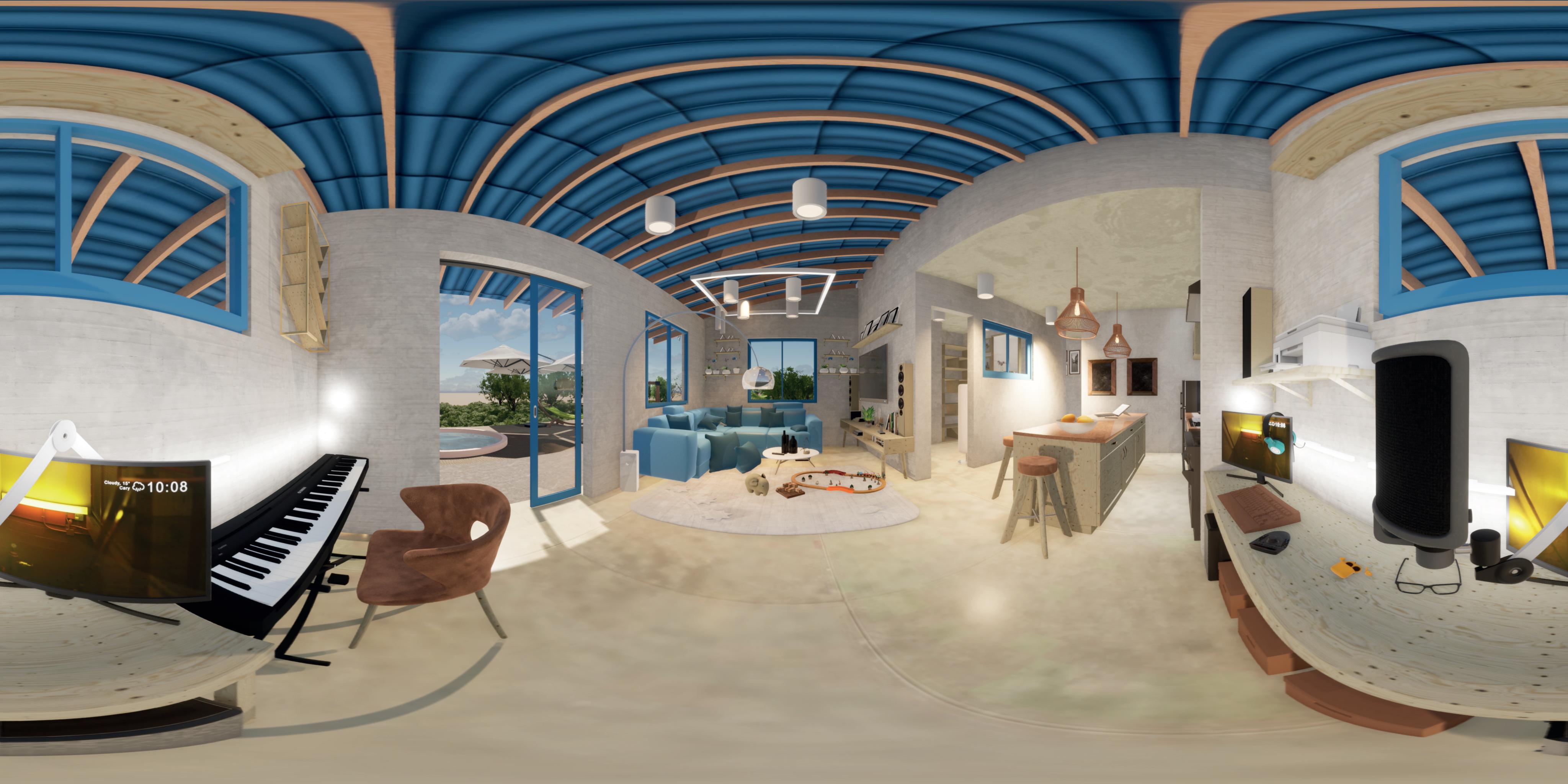

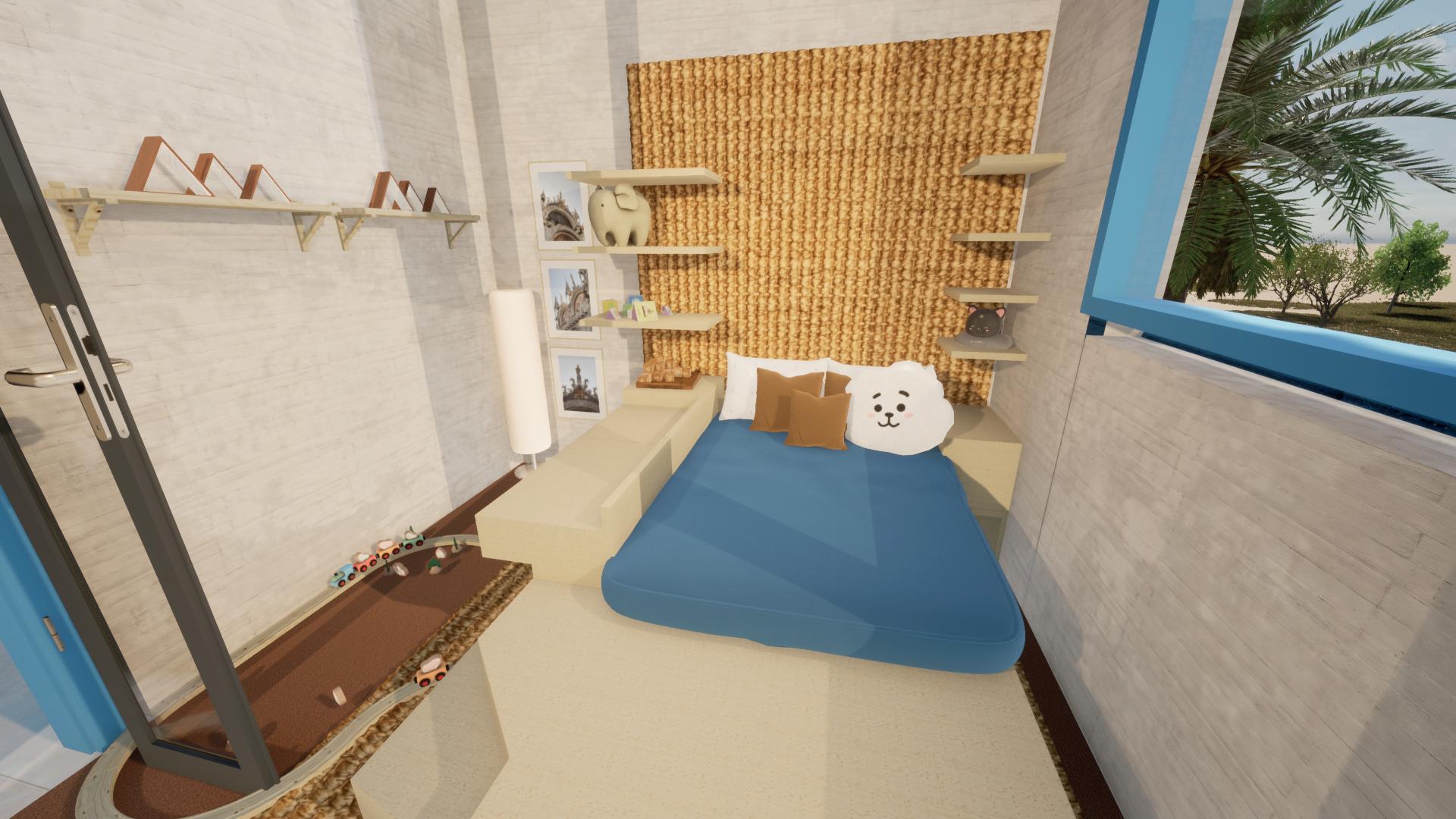

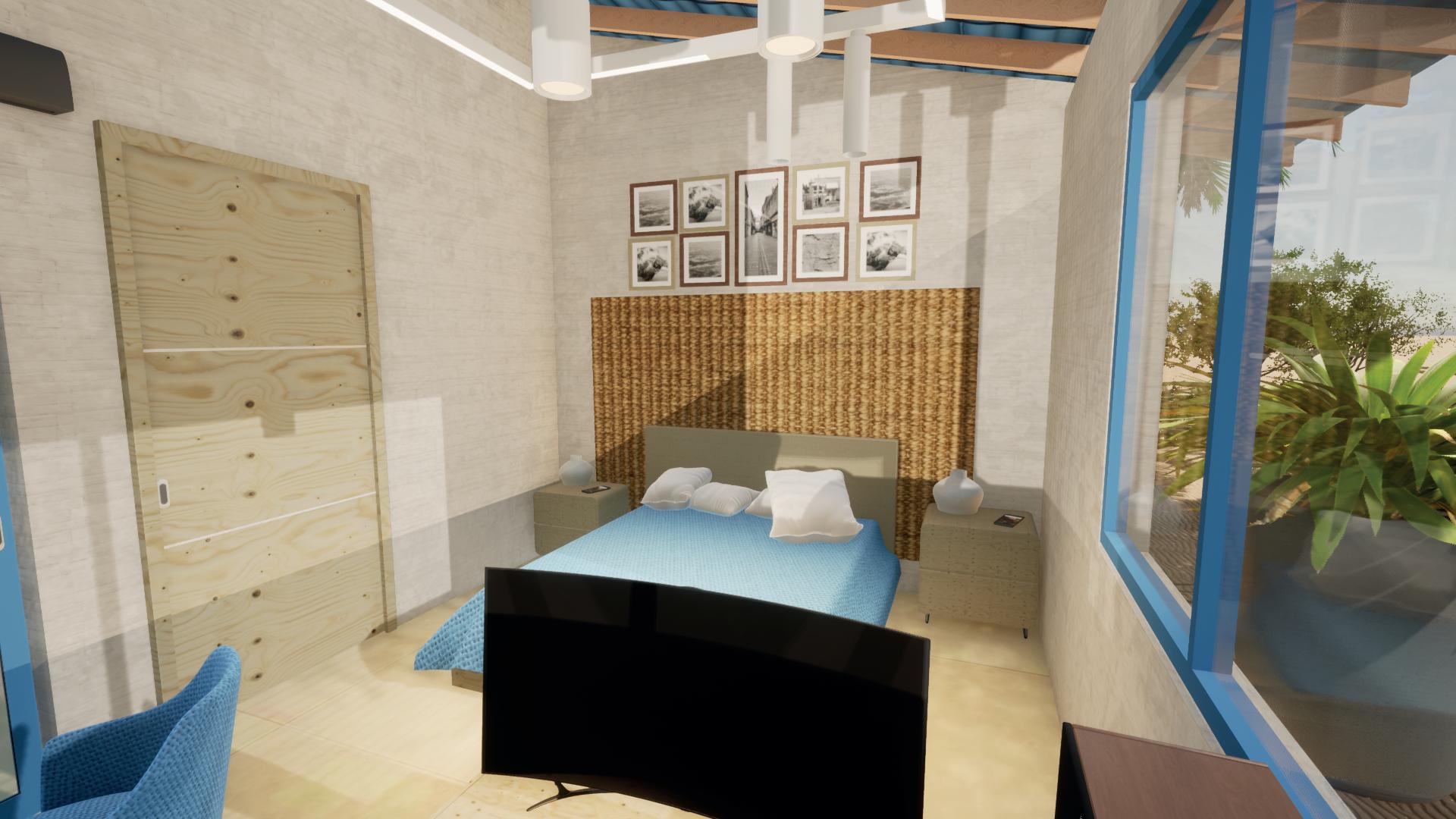

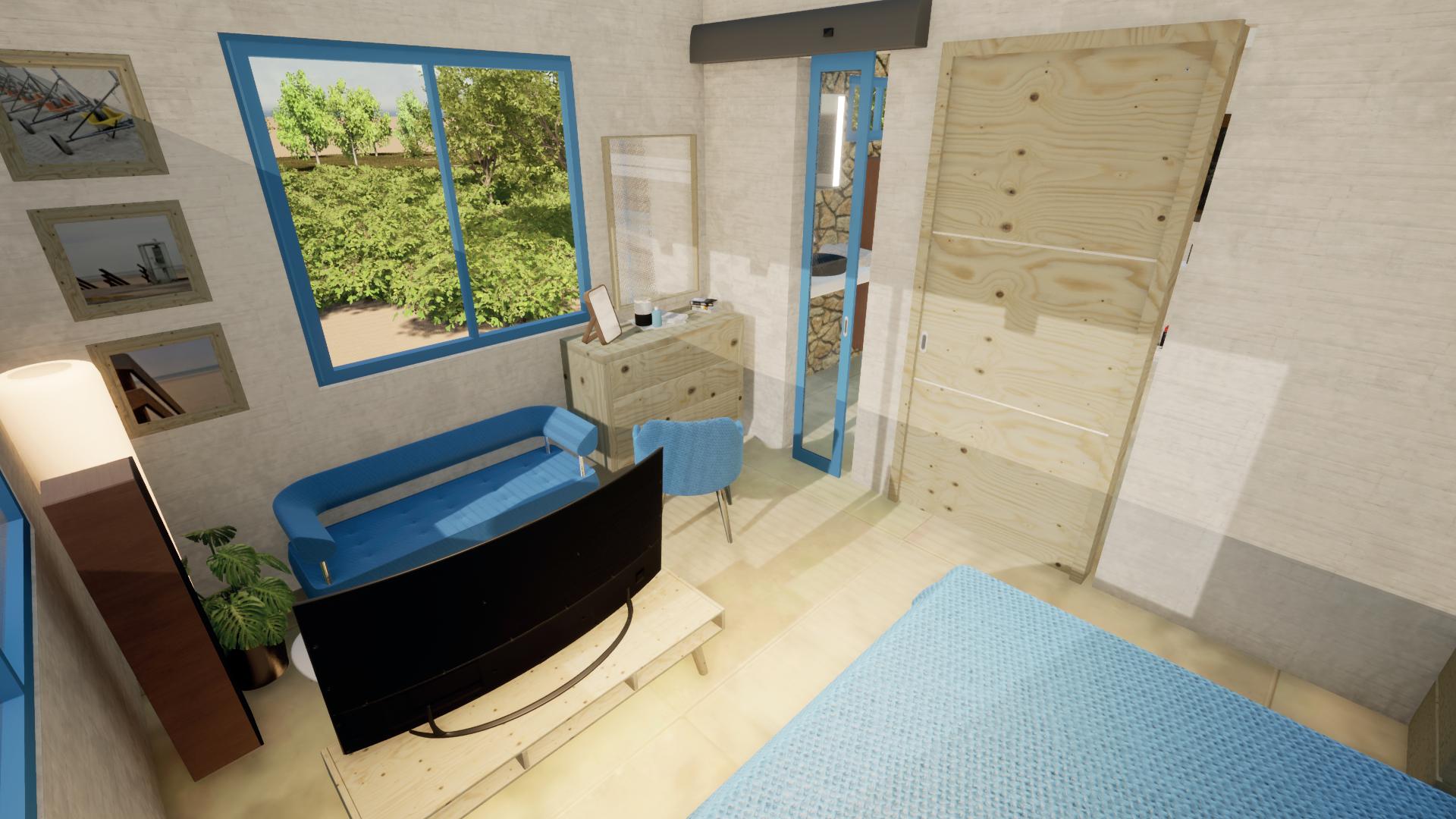

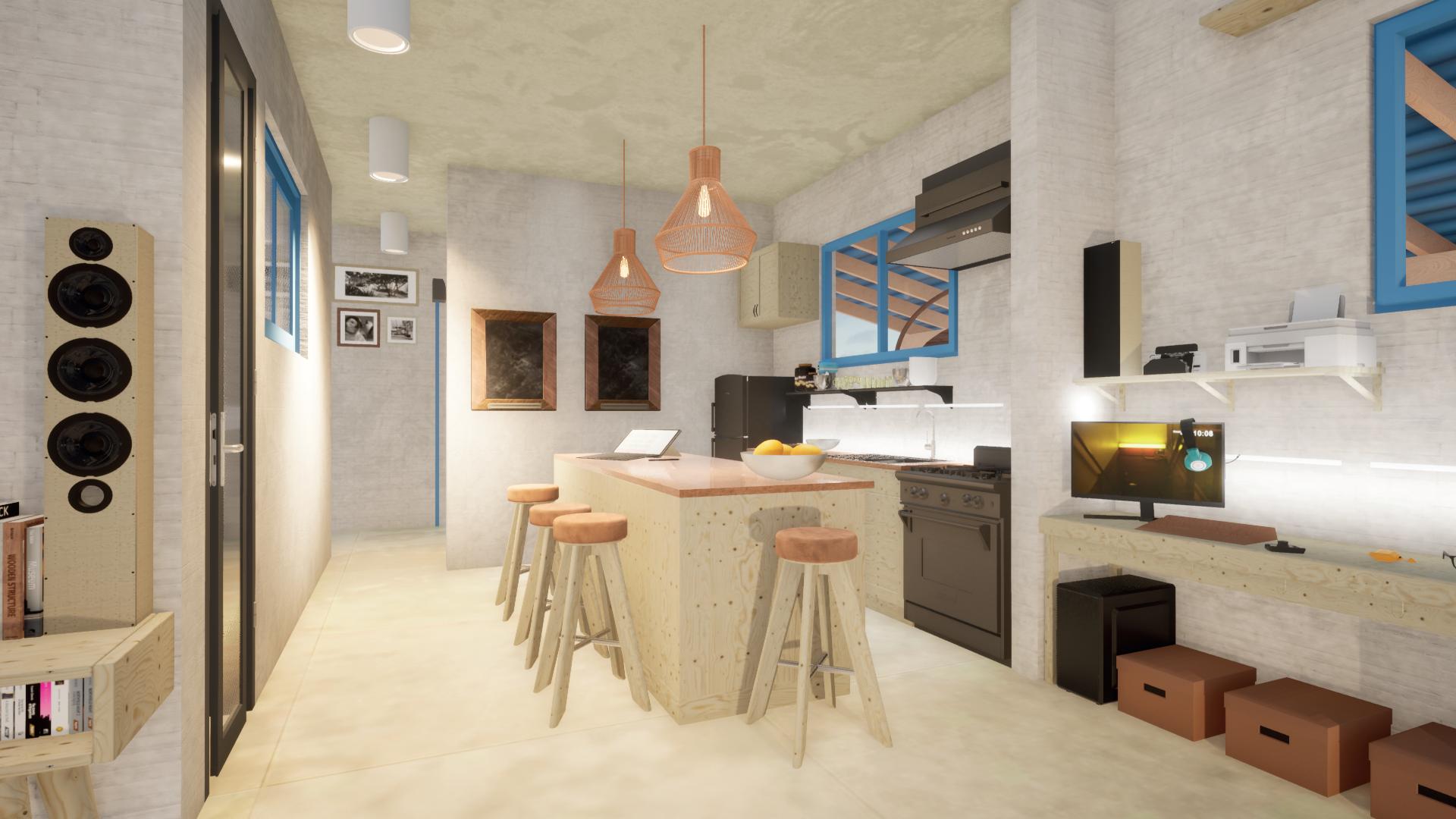

Es una residencia de dos pisos, cuenta con recibidor, sala, cocina, cuarto principal con su respectivo baño, dos habitaciones adicionales, baño social, gimnasio y patio con piscina.

vx 2.00 vx 1.60 vx1.60 vx1.60 vx0.50 vx 1.00 vx 0.60 vx 0.60 vx 1.60 vx 1.60 COCINA ALMACENAMIENTO ENTRADA RECIBIDOR SALA DE ESTAR ZONA SOCIAL ACCESO 1 ACCESO BB B B´ AA A A´ HABITACIÓN PRINCIPAL BAÑO HABITACIÓN PRINCIPAL 1.60vx 1.60vx vx 2.00 vx 1.60 vx 1.59 vx 1.00 vx 0.60 HABITACIÓN 2 HABITACIÓN 3 OFICINA BAÑO SEGUNDO PISO 0.30vx BB B B´ A A´ AA 1 2 3 4 6 7 8 9 1011121314151617 4 4 Primera planta. Esc 1:100 Segunda planta. Esc 1:100 vx 2.00 vx 1.60 vx1.60 vx1.60 vx0.50 vx 1.00 vx 0.60 vx 0.60 vx 1.60 vx 1.60 HABITACIÓN PRINCIPAL BAÑO HABITACIÓN PRINCIPAL COCINA ALMACENAMIENTO SALA DE ESTAR ZONA SOCIAL ACCESO 1 ACCESO 2 Implantación. Esc 1:75
