WARUM MULTIPIPES?
Es gibt weltweit mehrere Hersteller von gelöteten Plattenwärmetauschern, die bisher mit einer möglichst standardisierten Produktlinie die verschiedenen Anwendungsbereiche am Markt zu decken versuchen.
Multipipes geht einen anderen Weg
Ziel ist es anwendungsoptimierte kompakte PWT-Systeme zu entwickeln und herzustellen. Ausgehend davon kam man auf die Idee in einem Wärmetauscherkanal mehrere Medien gleichzeitig zu führen. Es ist gelungen dieses Konzept erfolgreich zur Serienreife zu entwickeln und dafür die weltweiten Patentrechte zu erhalten.
Marko Triendl Industrial Engineer
SYSTEM EC-59
Die Folgen dieses Systemaufbaus sind im Betrieb gravierend, da das Expansionsventil tatsächlich von der Überhitzung geregelt wird und nicht wie häufig anzutreffen durch die Wassertemperatur des Verdampfers.
Nach erfolgter Auswahl des -Expansionsventils entfallen sämtliche -Einzelleistungstests vor Auslieferung, da alle Anlagen gleich stabil -funktionieren.
Ob zusätzlich ein Ölabscheider -benötigt wird, hängt im wesentlichen vom Kompressorhersteller ab (ob und wieviel Öl ausgeworfen wird). Aus Sicht des EC-Systems ist kein Ölabscheider erforderlich.
Revolution Innovation
Ein weiterer gravierender Vorteil liegt darin, dass in der Praxis bei gleicher Plattenanzahl wie bisher, eine -Verdampfungstemperatur mit einem ∆ T von nur ca. 3°K (statt wie üblich von 5°K) zur Wasser(Sole) Austrittstemperatur erreicht wird. Eine ∆ T Verringerung pro Grad K -ergibt ungefähr eine erhöhte Gesamt-wärmeleistungsausbeute von 5–7% in Abhängigkeit von der Art des -Kältemittels.
Besondere Bedeutung erhält das -System im Minusbereich mit -Sole-mischungen unter Berücksich-tigung der neuen Kältemittel mit hohem Glide, da das EC-System hier, im -Vergleich zu Mitbewerber-produkten im gelöteten Wärme-tauscherbereich, exzellente Werte aufweist und die Entmischungs-problematik durch ein patentiertes System nicht auftritt.
Thomas Walter Mechanical Engineer
durch
Kondensator – Subcooler 5°K Verdampfer – Superheater 7°K

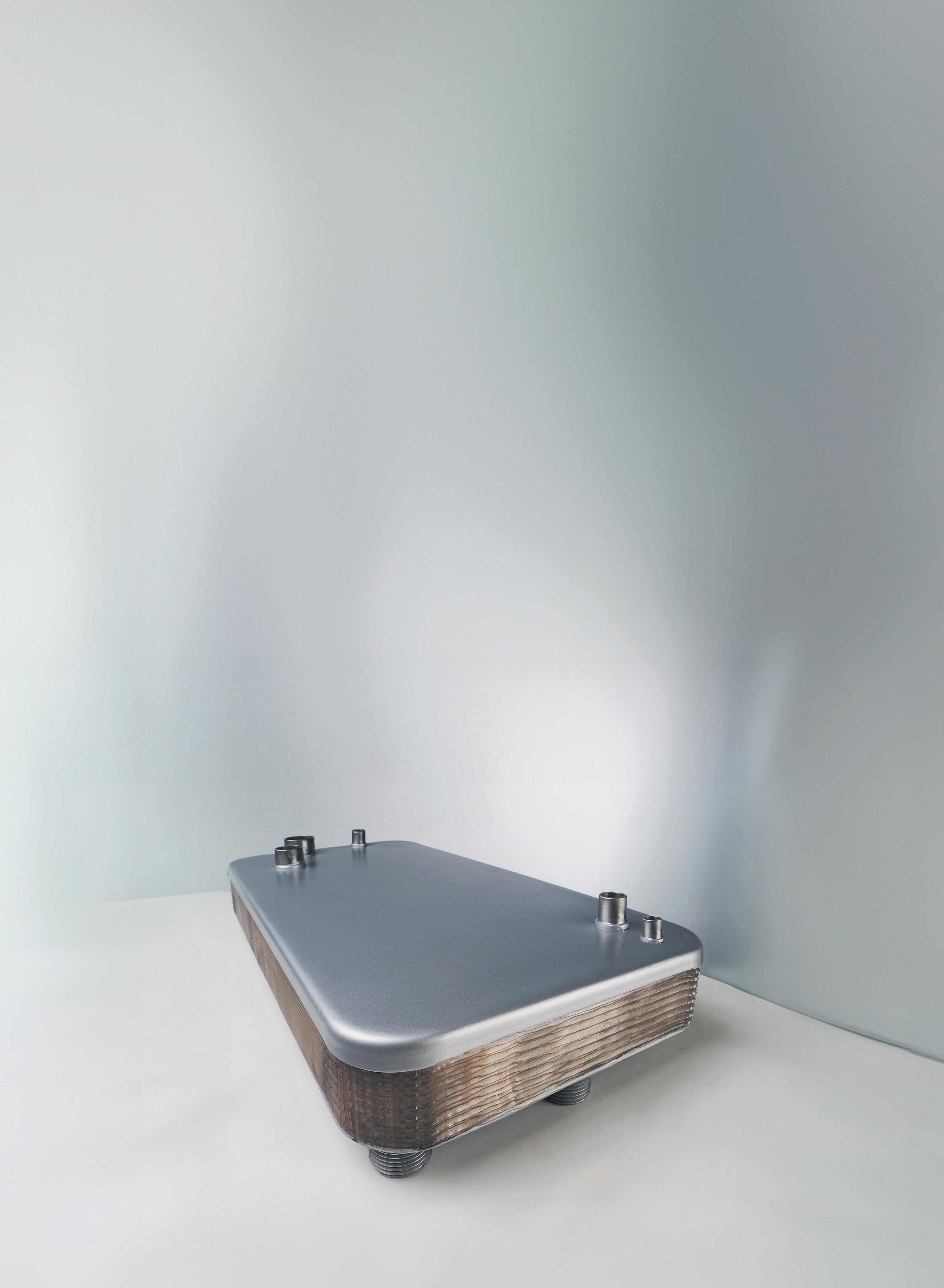

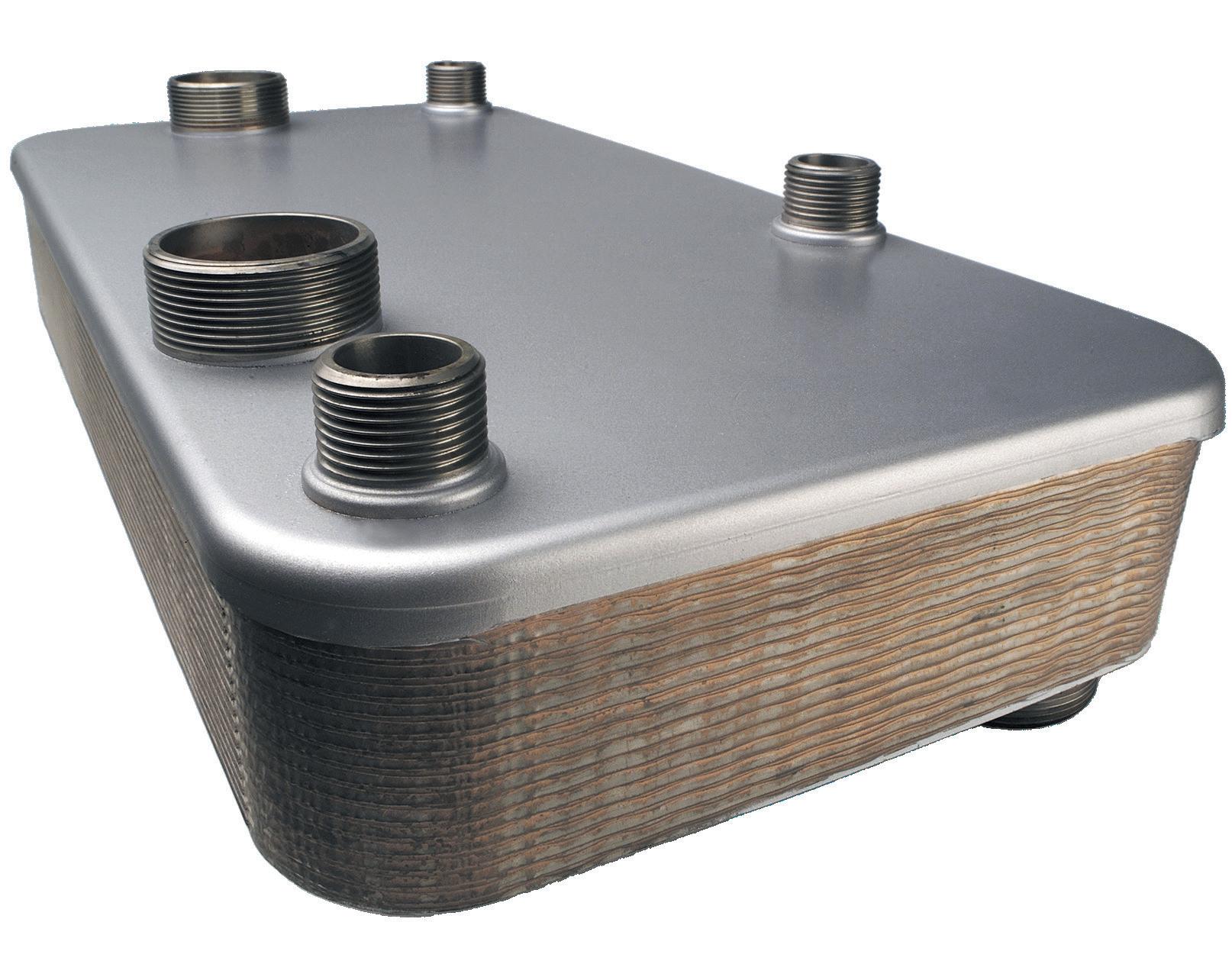

Die EC-Serie ist ein revolutionäres kompaktes vakuumgelötetes Plattenwärmetauschersystem für Wasser/Wasser (Sole)-Wärmepumpen sowie wassergekühlte Chiller und vereint folgende Funktionen in einem Gerät:
Da wir eine Überhitzungsstrecke von 7°K konzipiert haben, ist eine absolut stabile Expansionsventilregelung das Ergebnis.
Des weiteren wurde das System mit einer Nachkühlstrecke von 5°K ausgelegt. Aus diesen Gründen entfällt der bisher übliche Sammler in der Anlage.
Der Sammler wäre sogar zusätzlich installiert kontra-produktiv, da sich dann unter -Umständen ein Flüssigkeits-/Gasgemisch im Steigkanal des EC befände und die Unterkühlung nicht mehr gewährleistet wäre.
Kondensator ARf Bedingungen
Verdampfer ARf Bedingungen
Leistungsdiagramm
TECHNOLOGIE
TRANSPARENZ LEER
Daten EC-59
PP Plattenpaket 11 + (NP * 1,8mm)
Nettogewicht 18 + (NP * 0,41kg)
Technische Daten
Arbeitsdruck max. 30 bar
Testdruck 39 bar
Betriebstemperatur
max. +204°C min. –160°C
Werkstoffe
Platten W-1.4401/AISI 316
Lot Kupfer 99,9%
EC-59 Tauschermaße/Achsmaße (mm)
B 267,85 H 529,85
B1 48,61 H1 64,98
B2 96,45 H2 496,93
B3 33,43 H3 497,06
B4 126,59 H4 26,43
B5 68,20 H5 419,68
B6 184,70 H6 512,33
B7 31,99 H7 31,99
B8 234,43 H8 419,68
B9 48,61 B9 20,33
TRANSPARENZ LEER

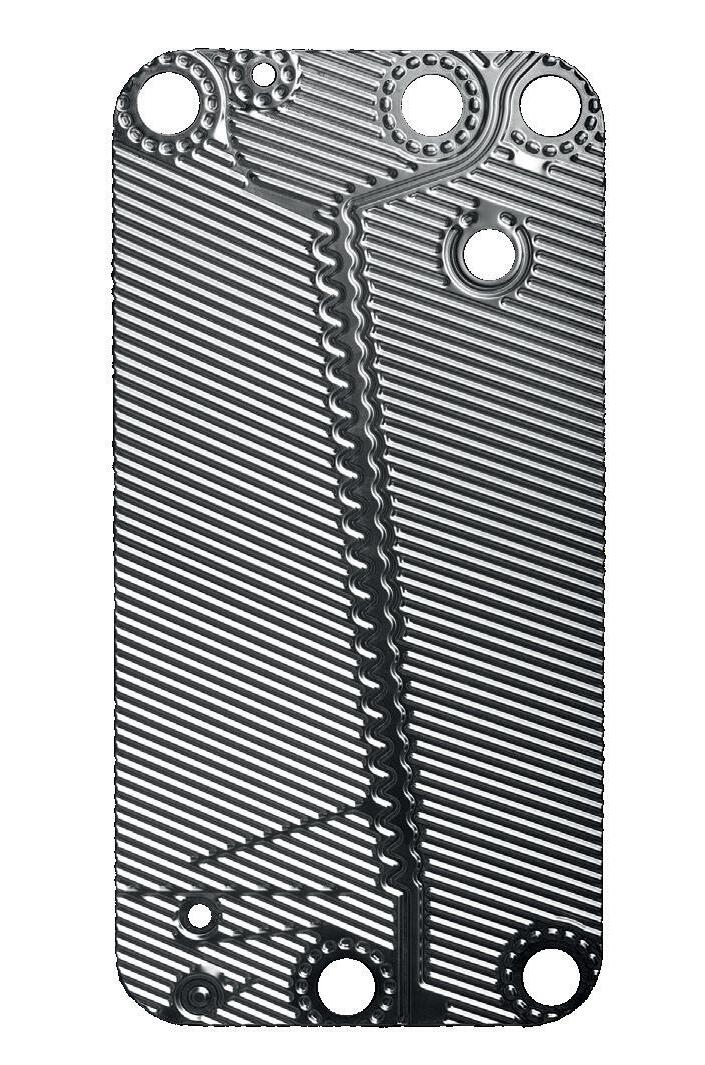

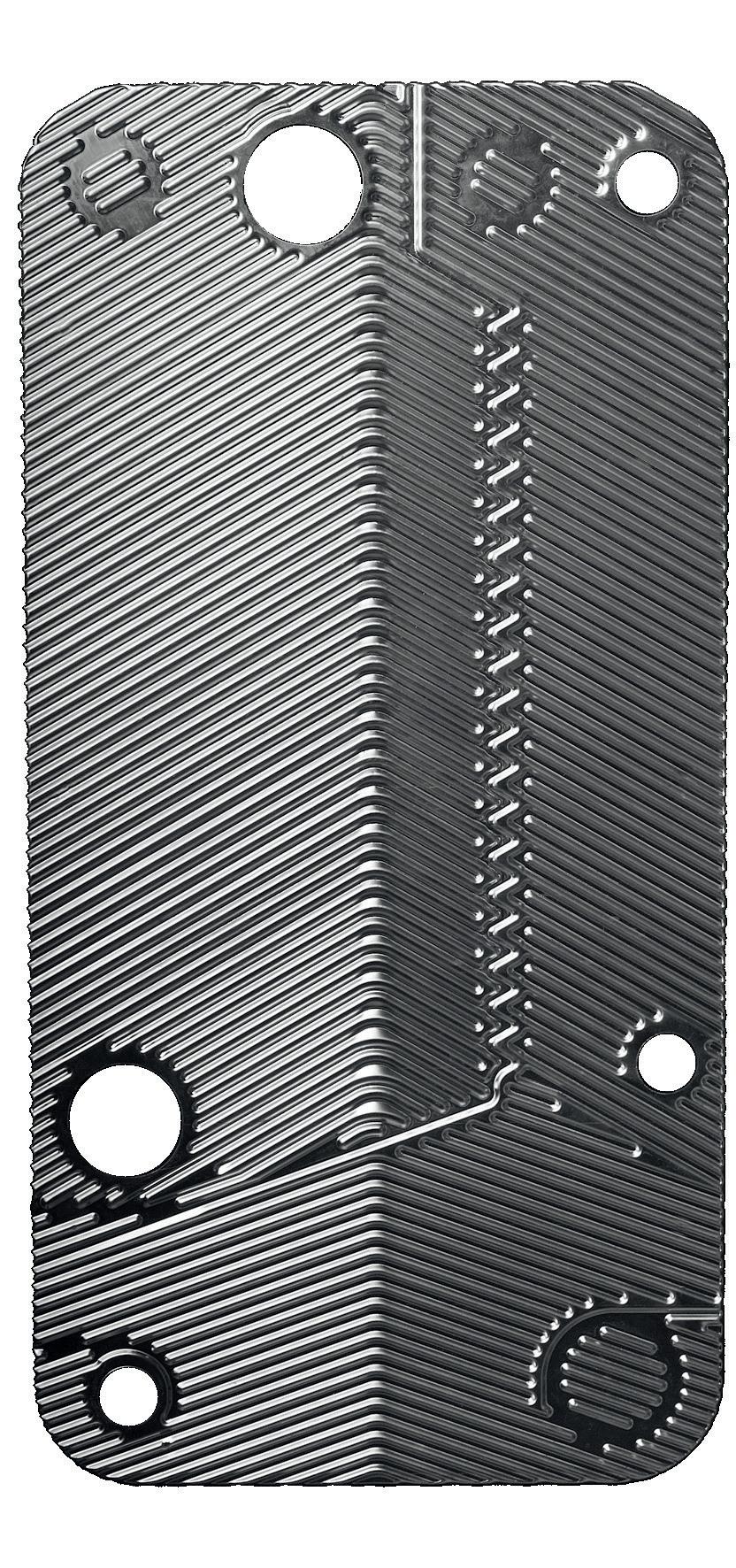

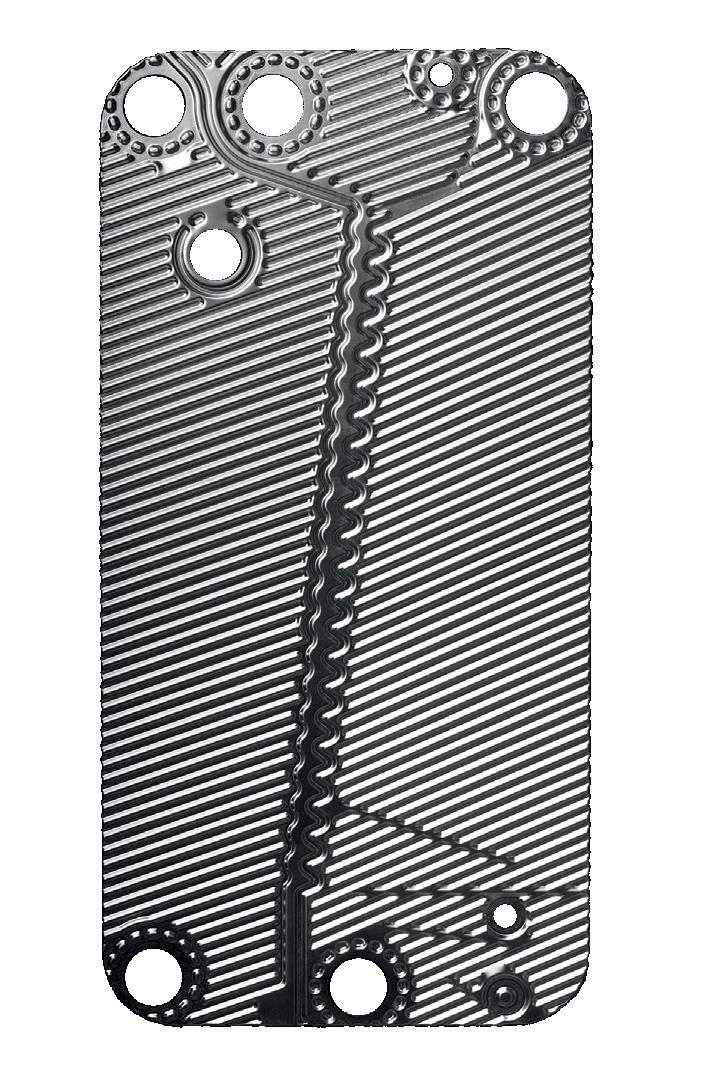

Wärmetauscherkanal-Anordnung ermöglicht mehrere Medien gleichzeitig zu führen
Verdampfer - Aus Kältemittel
Kondensator - Aus H2O
Vorderseite Rückseite
Verdampfer - Ein Kältemittel
Kondensator - Ein H2O
Rezirkulation
Verdampfer - Ein Sole/H2O
Kondensator - Aus Kältemittel
Kondensator - Ein Kältemittel
Verdampfer - Aus Sole/H2O
Anschlüsse Medium Anschlusstyp
1. Verdampfer Ein Kältemittel 15,88 mm Löt
2. Verdampfer Aus Kältemittel 34,92 mm Löt
3. Verdampfer Ein Sole/H2O 1” AG
4. Verdampfer Aus Sole/H2O 1” AG
5. Kondensator Ein Kältemittel 28,57 mm Löt
6. Kondensator Aus Kältemittel 15,88 mm Löt
7. Kondensator Ein H2O 1” AG
8. Kondensator Aus H2O 1” AG
9. Rezirkulation 6,45 mm
KOSTENEINSPARUNG
Kosteneinsparungen durch das EC-System
• Entfall des Sammlers
• Entfall der Einzelleistungstests
• geringere Kältemittelmenge (Füllvolumen EC59*20 typischerweise 1,6 kg – bisher bis zu 5kg mit Sammler)
• weniger Montagematerial (Verrohrung)
• verkürzte Montagezeit
• kompaktere Bauweise
• höhere Effizienz
Mitgelieferte Berechnungssofware
Das von uns zur Verfügung gestellte Softwareprogramm unterscheidet sich wesentlich von jenen der Mitbewerber in Bezug auf die Benutzerfreundlichkeit.
Sämtliche technische Daten der üblicherweise eingesetzten Kompressoren sind in diesem Auslegungsprogramm berücksichtigt. Technische Daten von neuen oder wenig verbreiteten Kompressormodellen werden fortlaufend in die Software eingebracht.
Die vom Benutzer benötigten Daten sind folgende – Kompressormodell – Kältemittel – Temperaturprogramme. Die Software berechnet selbständig sämtliche Leistungsdaten, d.h. sie müssen nicht mehr selbst aus den Kompressorherstellerdaten und -leistungskurven, die jeweils relevanten Größenordnungen bestimmen.
Die Berechnungssoftware liefert Ihnen folgende Ergebnisse
• benötigter EC-Typ
• Effektive Energieaufnahme des Kompressors
• Verdampfungs- bzw. Kondensationsleistung
• relevante Temperaturprogramme und Druckverluste für die Sole/H2O Medien
• COP cooling/COP heating
Markus Schreiner Industrial Engineer
SONSTIGE PWT-SYSTEME
DH-Serie
Fernwärmeindustrie
Nutzwasser – Fernwärmeunterkühler –
Brauchwasser – Zirkulation (3 in 1)
Nähere Informationen zu der DH-Serie können Sie im Prospekt MP/PWT-DH oder online unter www.multipipes.com/dh finden.

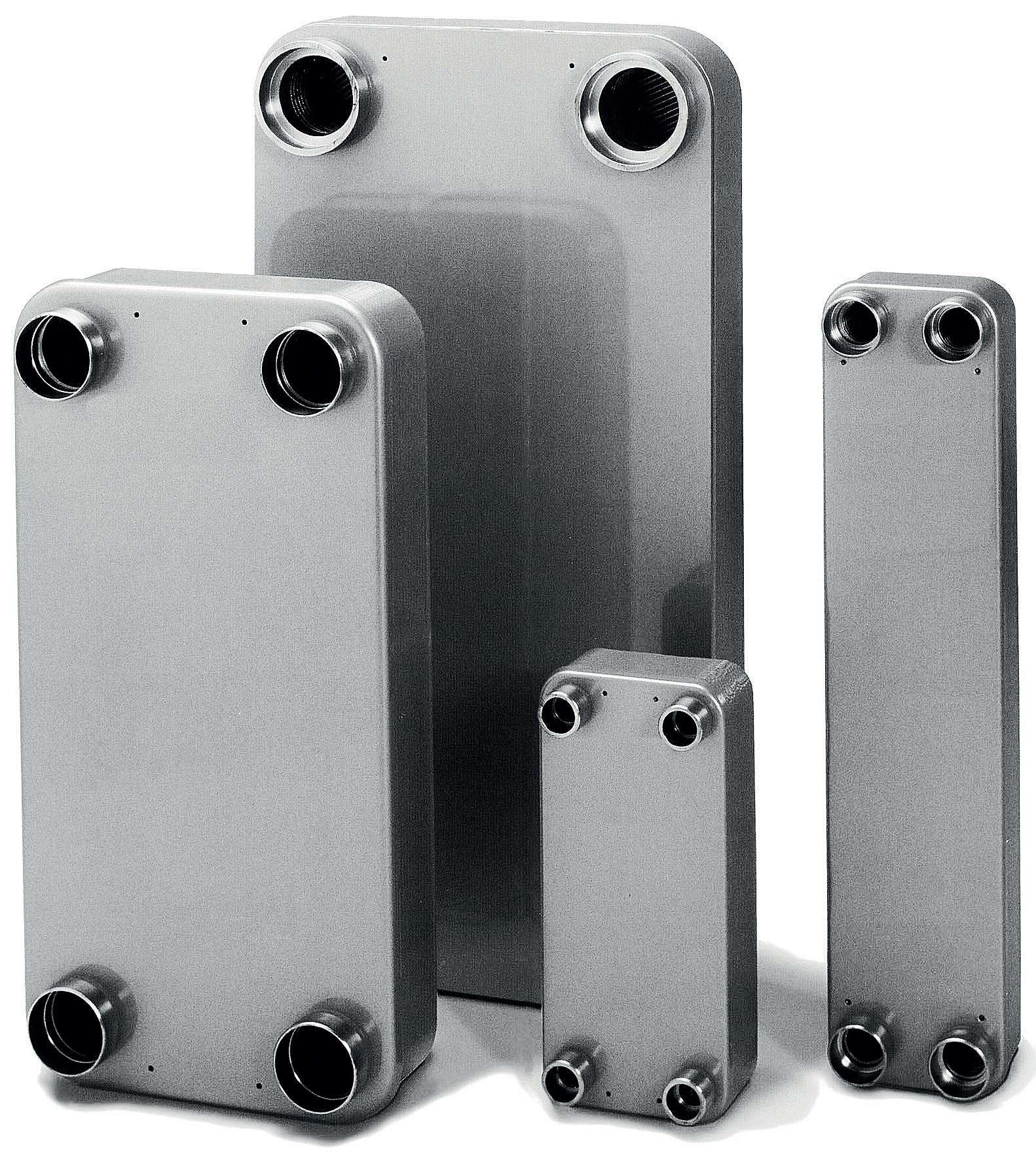

Standard-Serie
Gelötete Kompaktwärmetauscher mit patentiertem LC-System/integrierter
Portlekageanzeige
Nähere Informationen zu der Standard-Serie können Sie im Prospekt MP/PWT-ST oder online unter www.multipipes.com/st finden.
