Nichée au bord du pittoresque lac Guatape en Colombie, cette villa de vacances offre un mélange parfait de luxe contemporain et de vues imprenables. Conçue pour s’harmoniser avec le terrain escarpé, la villa équilibre sans effort l’intimité et les espaces ouverts, créant une retraite sereine qui embrasse son environnement naturel.

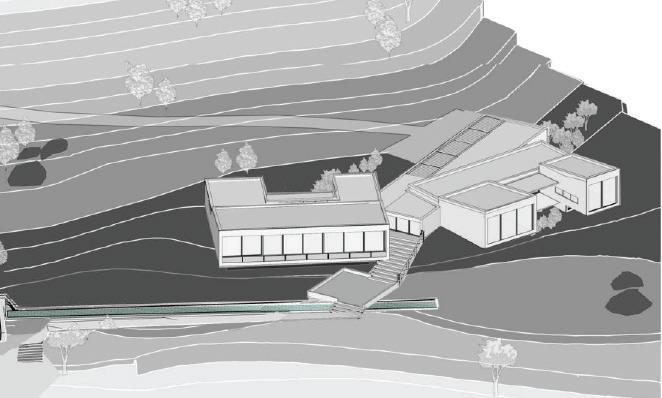

Diagramme axonométrique
Diagramme de partie
Deux blocs principaux articulés par un axe qui suit la pente du terrain
ouverture des jardins intérieurs pour créer des espaces privés et exterieurs
l’établissement de liens avec le paysage naturel par la création de chemins, de piscines et des terrasses en plein air.

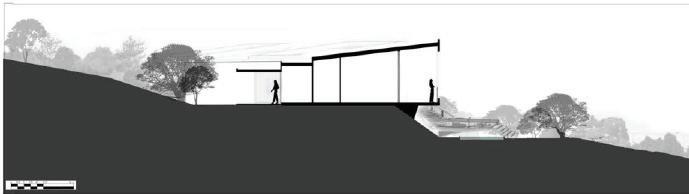

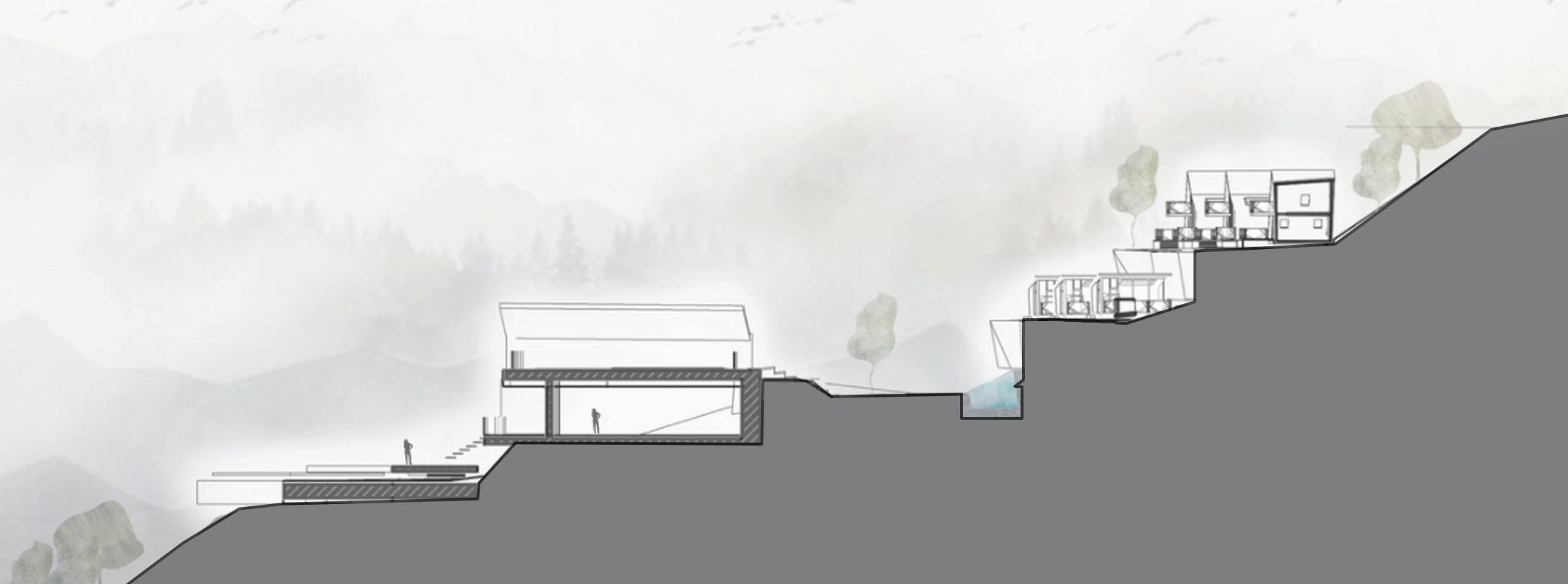

Section transversale

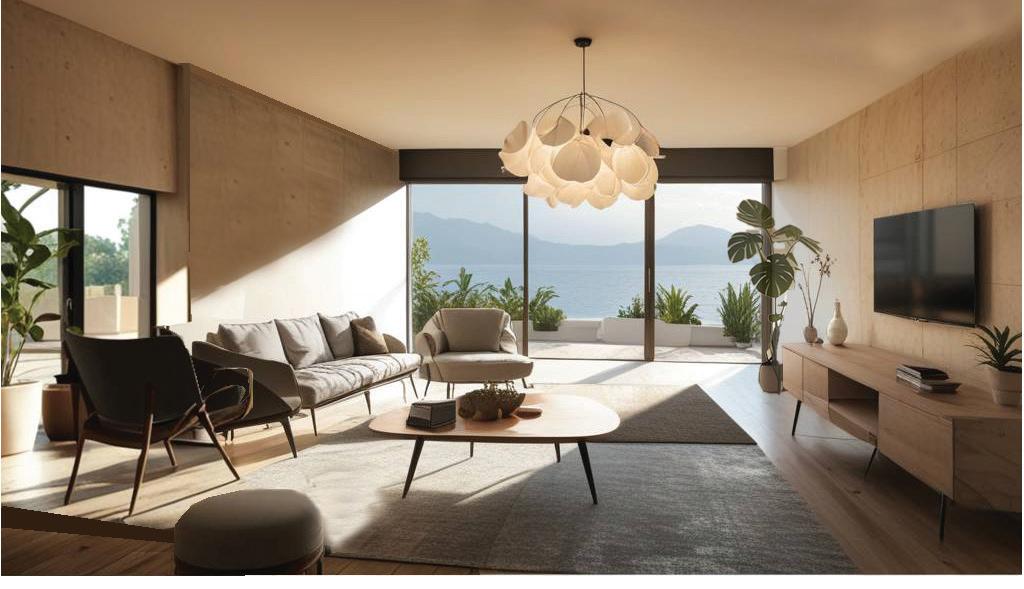

L’architecture tire pleinement parti de la pente spectaculaire du site, en utilisant deux niveaux, des patios et des volumes pour créer des zones distinctes qui s’étendent de coins intimes et isolés à de vastes panoramas. Les matériaux comme le béton apparent, la brique en treillis et la pierre confèrent à la villa une esthétique naturelle et terreuse. La cuisine sur mesure et des équipements adaptés ajoutent un sentiment de raffinement. La disposition minutieuse des espaces permet à chaque pièce d’interagir de manière unique avec l’extérieur. Créant un lien fluide entre le luxe intérieur et l’époustouflante campagne colombienne.
Promenade d’entrée

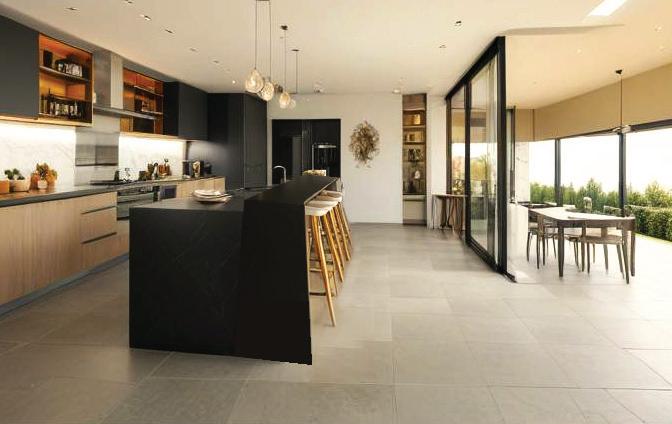

Cuisine
CO-HABITAT
Santa Ana, Ville de Panama
Le projet se concentre sur la réutilisation adaptative d’un bâtiment abandonné de style républicain au cœur du centre historique, le transformant en un ensemble de logements abordables et à usage mixte. La restauration de cette structure autrefois négligée redonne vie à un important monument architectural, tout en répondant aux besoins de logements modernes au sein de la communauté.

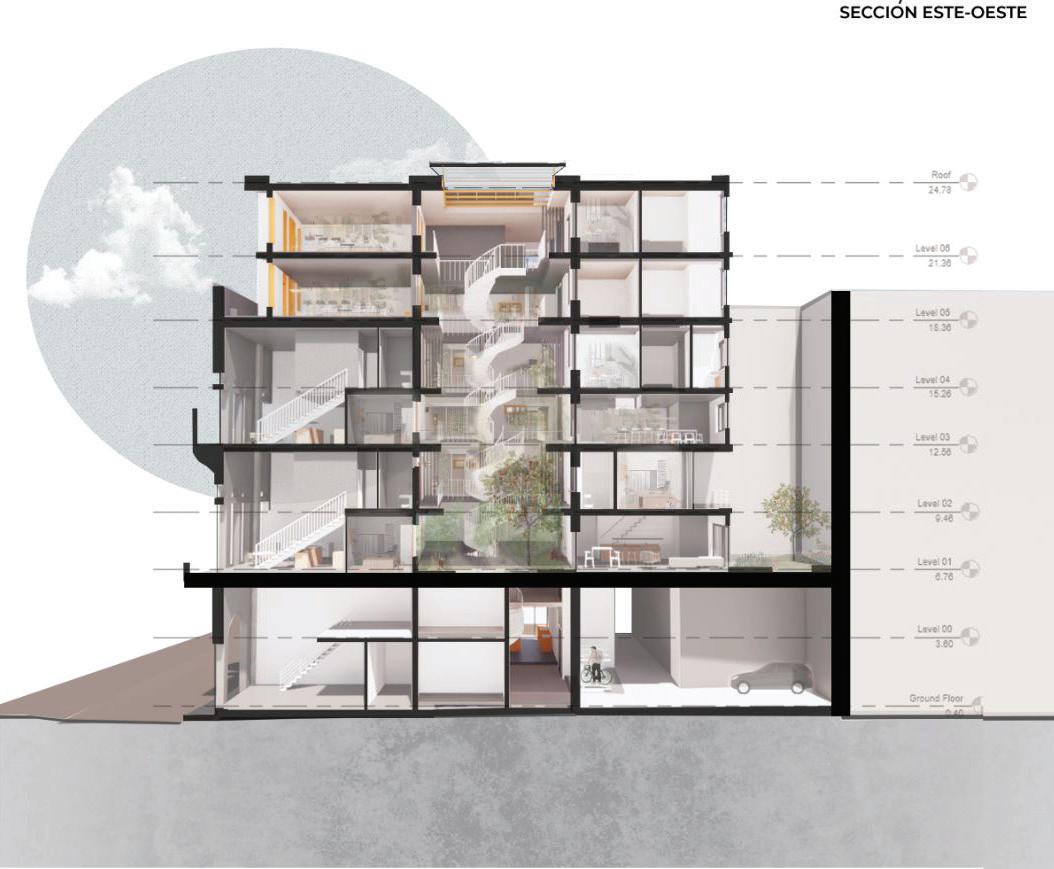

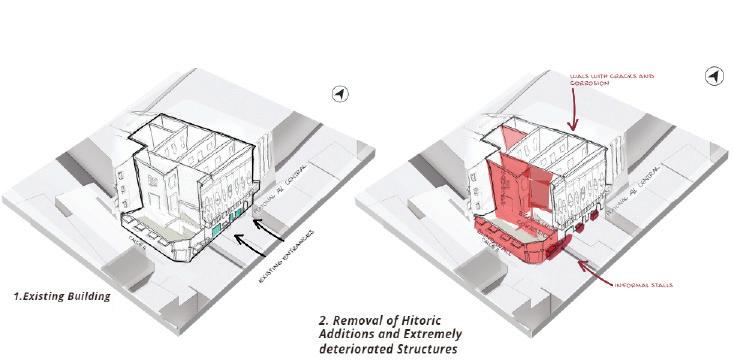

Au Panama, comme dans de nombreuses villes d’Amérique latine, le centre historique voit son caractère urbain transformé, souvent par des processus d’embourgeoisement. Ce projet vise à tirer parti d’un bâtiment abandonné en le recyclant et en le réhabilitant pour préserver le patrimoine architectural. En réutilisant cette structure existante, l’approche mise sur une alternative durable qui conserve le tissu urbain et respecte l’identité historique du quartier, tout en offrant des solutions accessibles aux habitants de longue date, renforçant ainsi le lien entre patrimoine et durabilité. Section

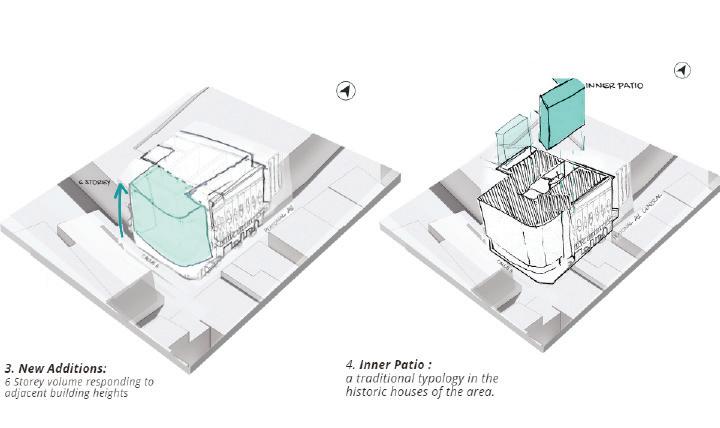

Nouveau volume de 6 étages pour s’adapter à la hauteur des bâtiments adjacents
Patio intérieur imitant la typologie traditionnelle des maisons historiques du quartier

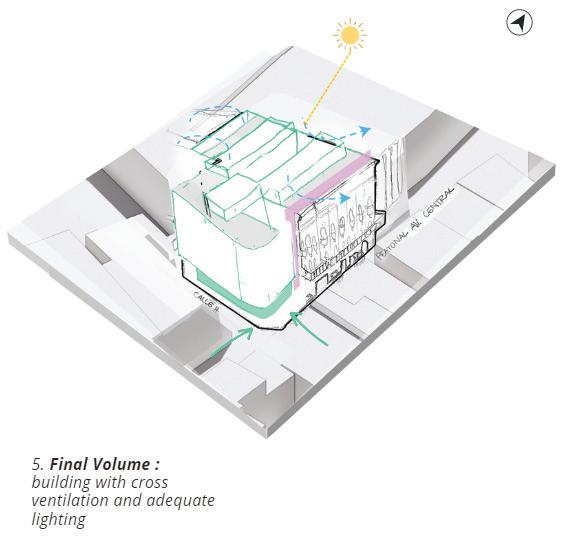

Volume final avec ventilation croisée et illumination naturel

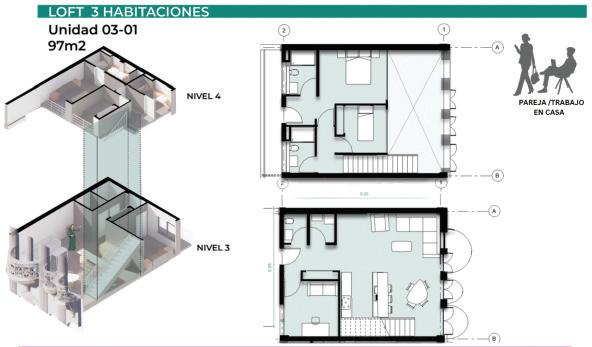

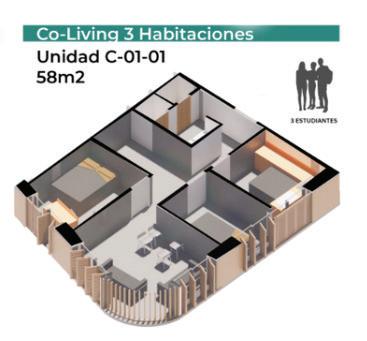

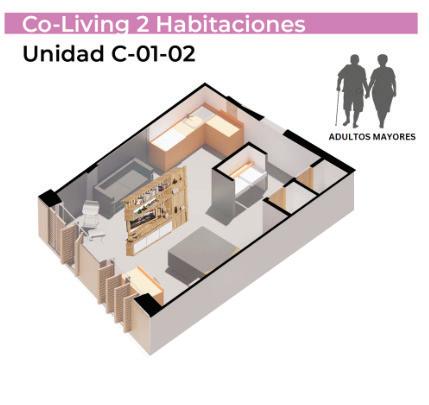

Typologies d’appartements

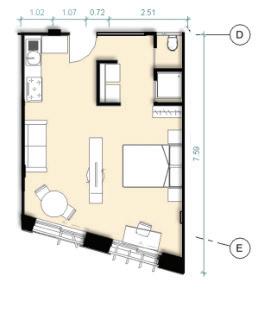

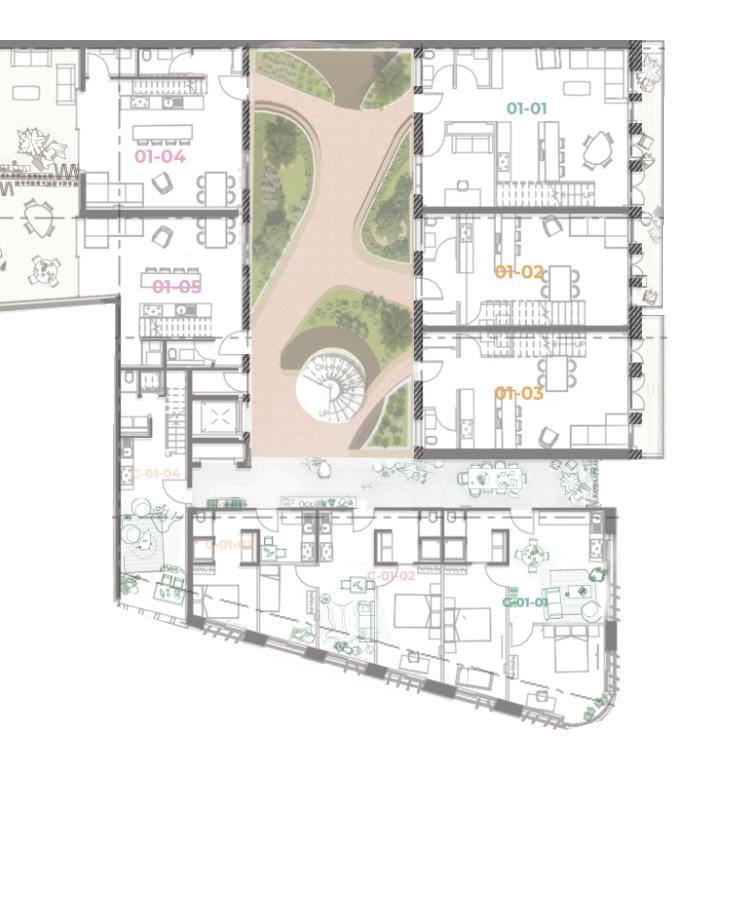

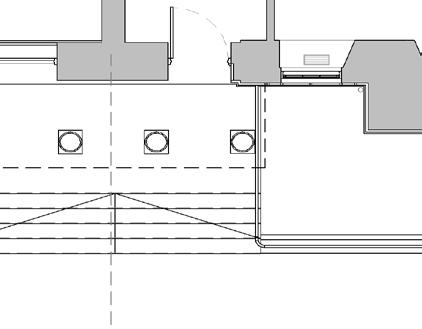

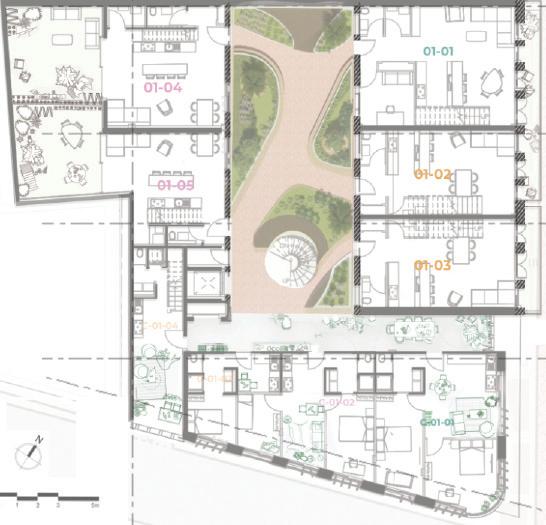

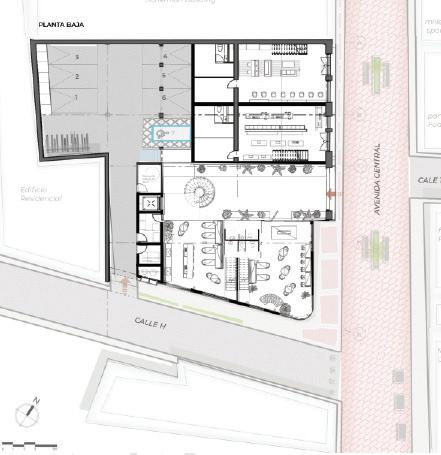

plan d’étage
Chambres

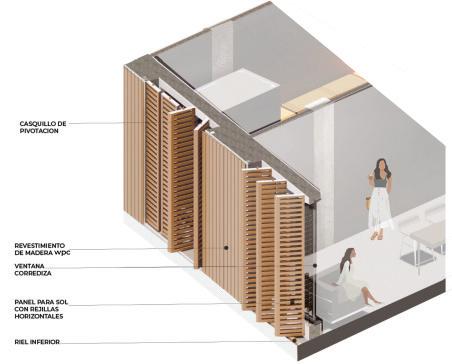

Pour s’adapter au climat tropical humide, diverses stratégies bioclimatiques passives sont employées notamment la protection solaire, la ventilation croisée et l’utilisation d’une enveloppe perméable faite du bois locaux tels que de teck.
brise soleils pivotants
panneaux en bois polycomposite
fenêtres coulissantes en verre
persienne horizontale en bois
rail inférieur

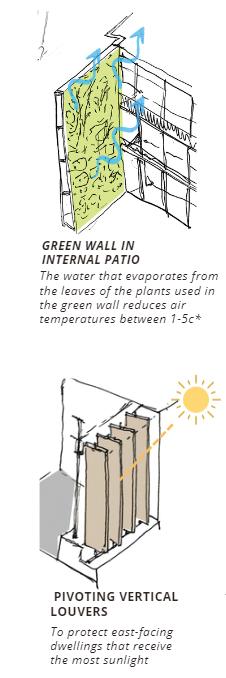

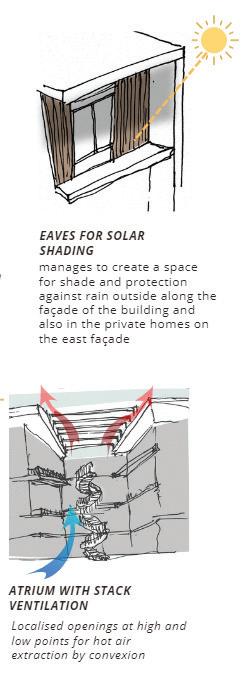

Stratégies Bioclimatiques
Jardin vertical dans le patio intérieur,
Surplomb pour la protection solaire et la protection contre la pluie
Jalousies verticales pivotantes pour protéger les habitations orientées à l’est des gains de chaleur solaire
ÉCOLE ÉCO-RÉSILIENTE
Bali, Indonesie
Un établissement d’enseignement pour les scénarios post-catastrophe à Bali, en Indonésie, intégrant l’analyse du cycle de vie complet (ACV) pour garantir l’efficacité environnementale et économique. Le projet vise à créer des espaces adaptables qui soutiennent le rétablissement à long terme et la stabilité de la communauté.

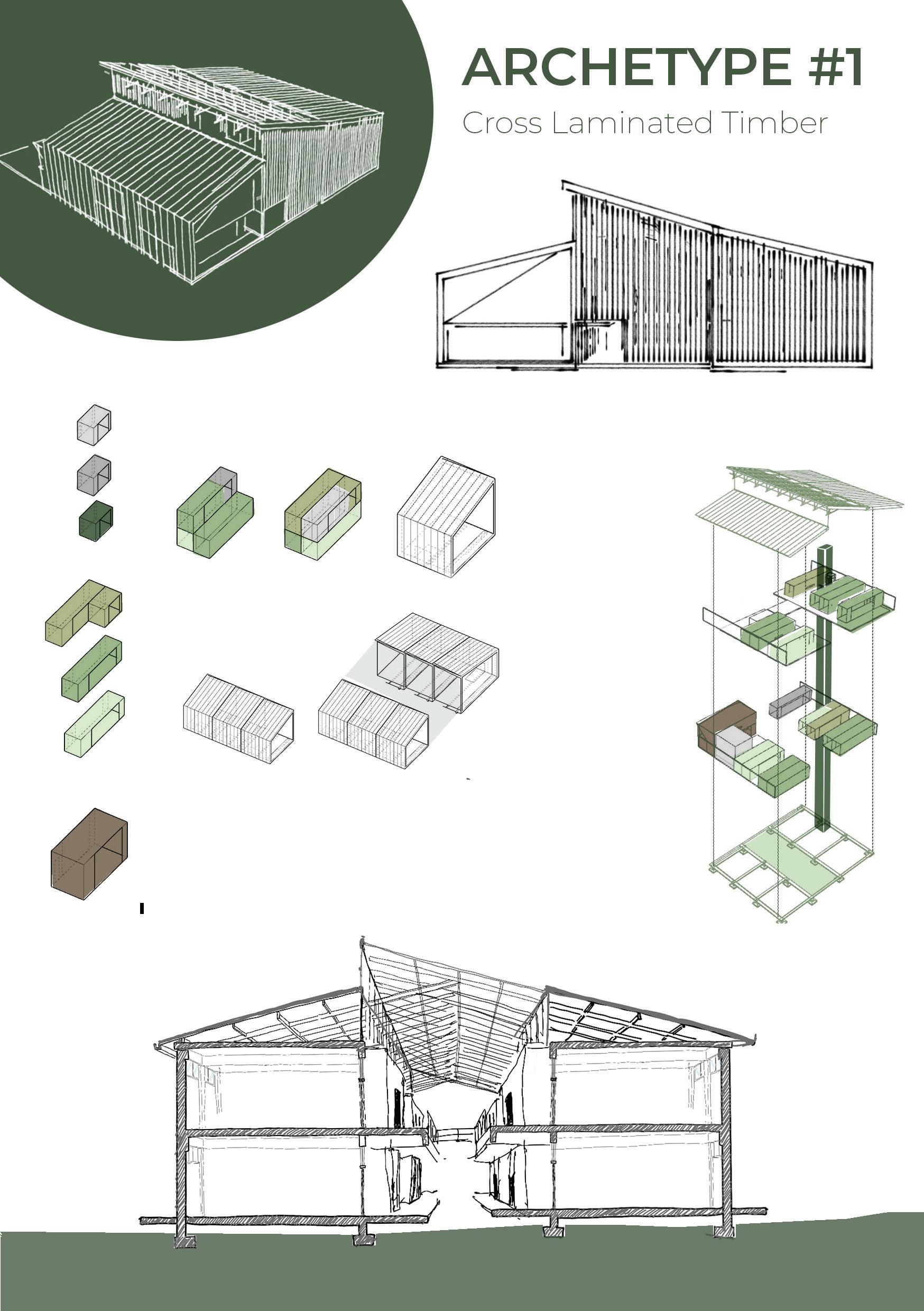

Le projet est basé sur un archétype qui est préfabriqué hors site,ce qui permet un déploiement rapide post-catastrophe. Il utilise des matériaux locaux, à faible teneur en carbone pour minimiser l’impact sur l’environnement et accélérer la construction. Le bilan carbone a permis de s’assurer que les bâtiments sont non seulement fonctionnels, mais aussi durables et résistants à long terme. La conception fournit des installations éducatives exemplaires, avec des salles de classe aux finitions en bois, une ventilation naturelle et une lumière abondante. Des stratégies bioclimatiques passives, telles que l’optimisation de l’orientation et de l’isolation, sont intégrées pour améliorer l’efficacité énergétique et créer des environnements d’apprentissage confortables et respectueux de l’environnement.
Section Transversale
Elévation Frontale

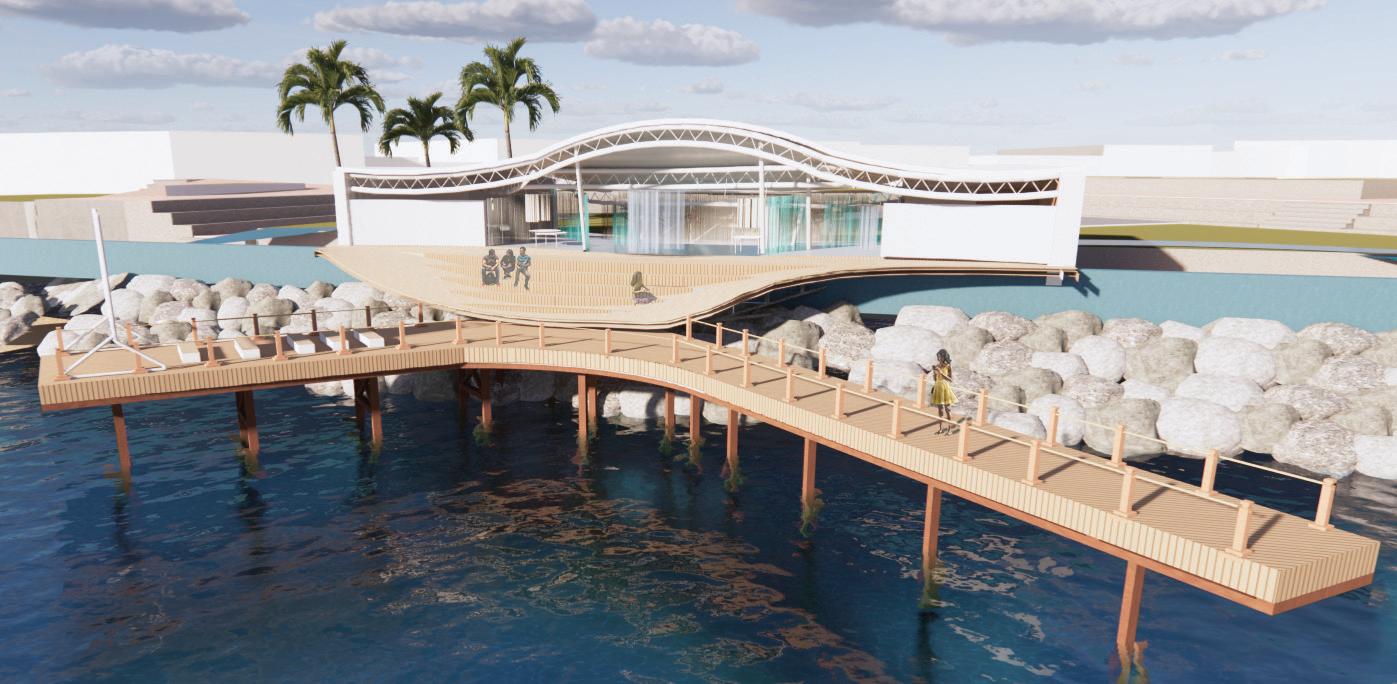

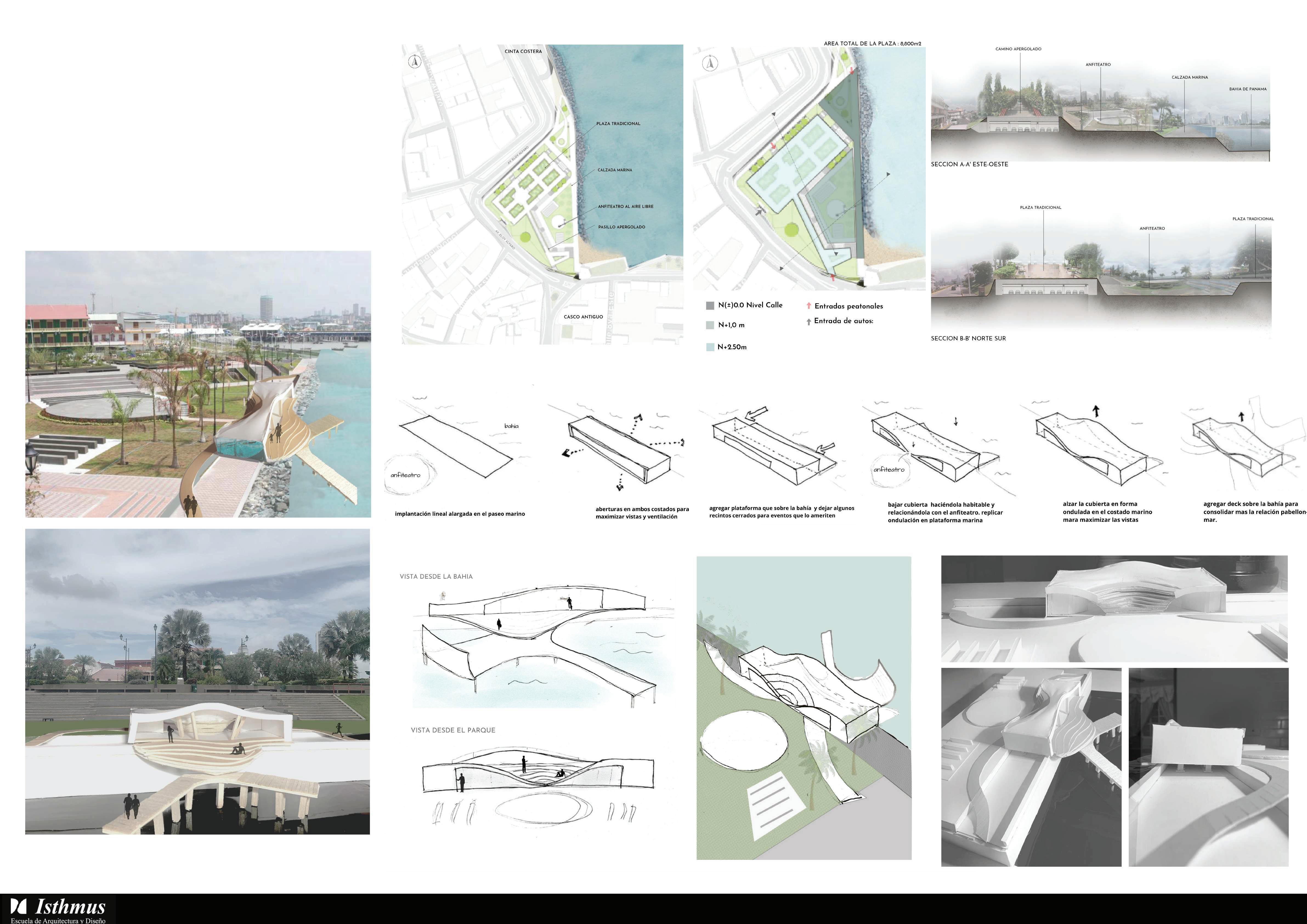

PANAMAR : pavillon des arts
Vieille Ville, Panama

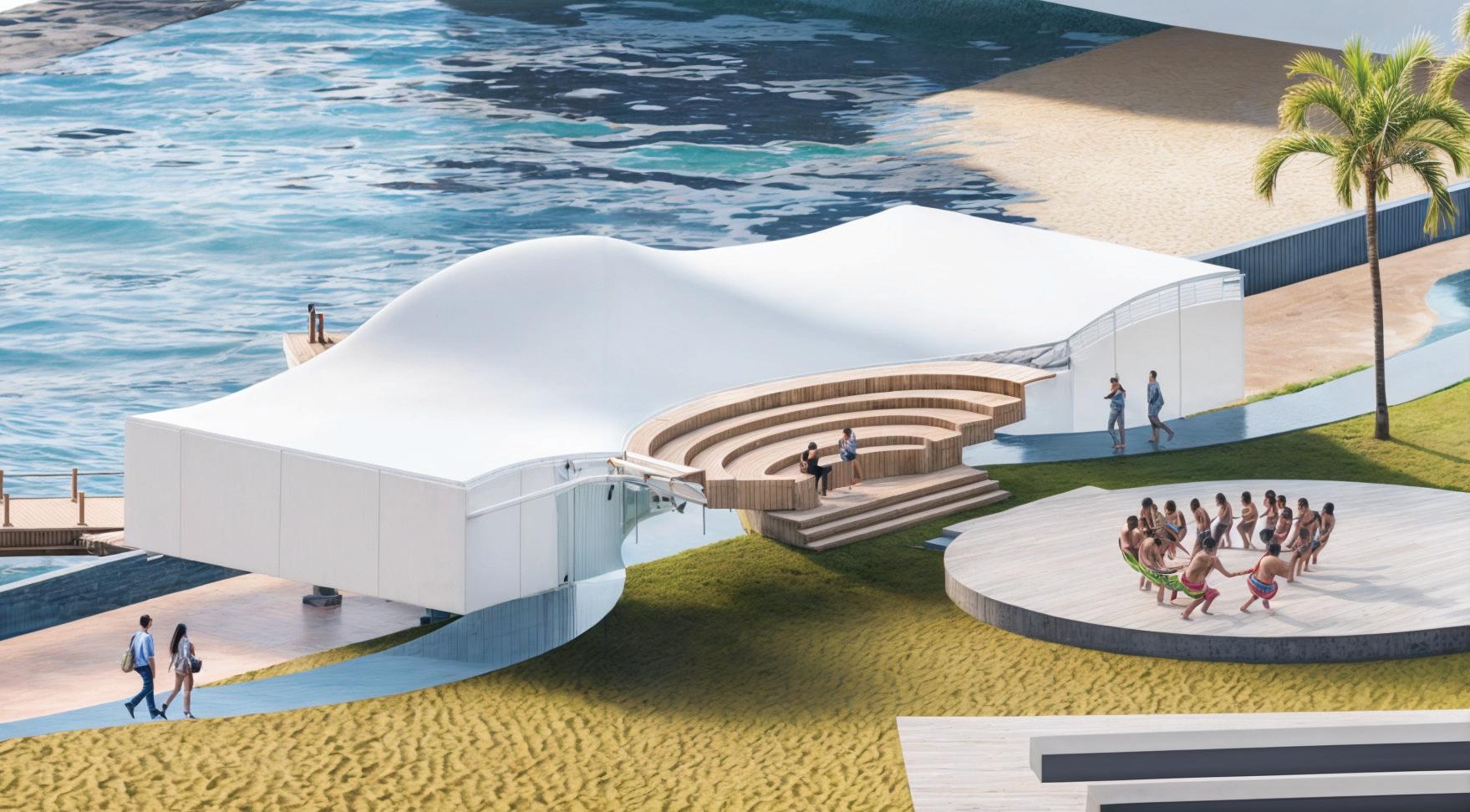

Cette structure urbaine temporaire destinée aux expositions culturelles et artistiques est située à l’entrée de la vieille ville de Panama et a pour but de relier les gens, l’espace et le temps. La conception des espaces se veut plus expérimentale et ludique. Inspiré par les concepts de légèreté et de mouvement, le projet évoque les côtes des Caraïbes et du Pacifique panaméen.
de Partie
Ouvertures pour maximiser les vues et la ventilation. Assurer le lien avec la mer et le parc adjacent
Toit habitable intégrant une série de gradins pour interagir avec l’espace public
Toit ondulé pour imiter les vagues de la mer.

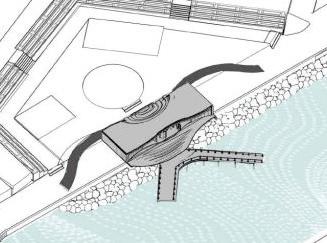

Diagramme

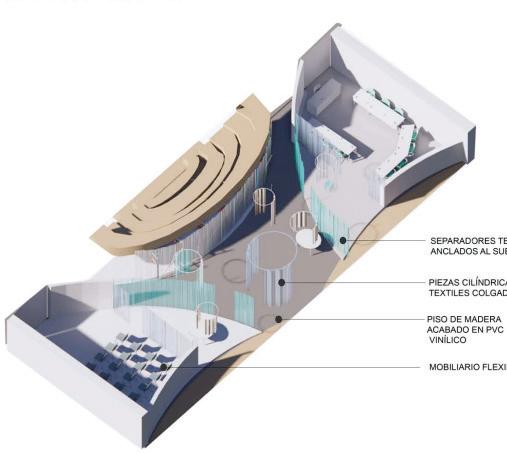

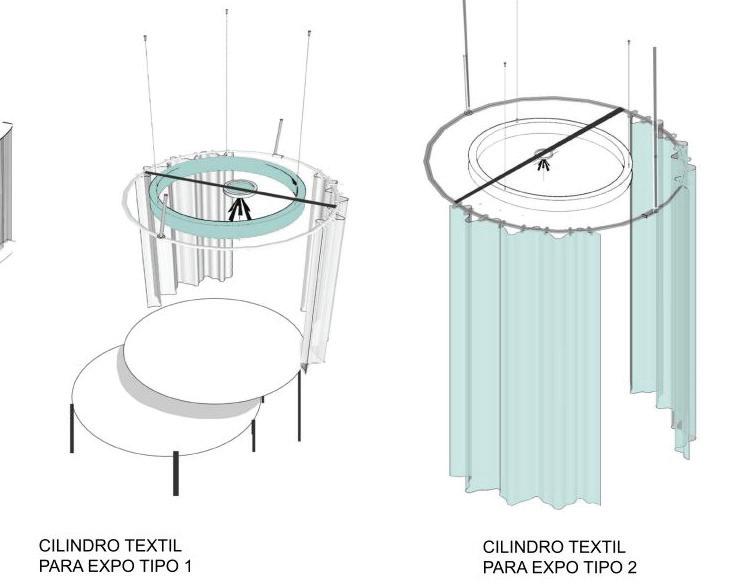

TABLE D’EXPOSITION TYPE 1 RIDEAU CYLINDRIQUE EN TEXTILE TRANSPARENT
Le caractère éphémère de cette structure est en grande partie dû à la légèreté du système de construction utilisé : les textiles. Du toit aux cloisons intérieures, des tissus de différentes couleurs et de différents degrés d’opacité ont été utilisés pour créer des espaces flexibles et faciles à intégrer.
SÉPARATEURS TEXTILES ANCRÉS AU SOL
RIDEAU CYLINDRIQUE EN TEXTILE TRANSPARENT
REVÊTEMENT DE SOL EN VINYLE PVC
MEUBLES MODULAIRES
VUES NOCTURNES
HOTEL BOQUETE
Chiriqui, Panama

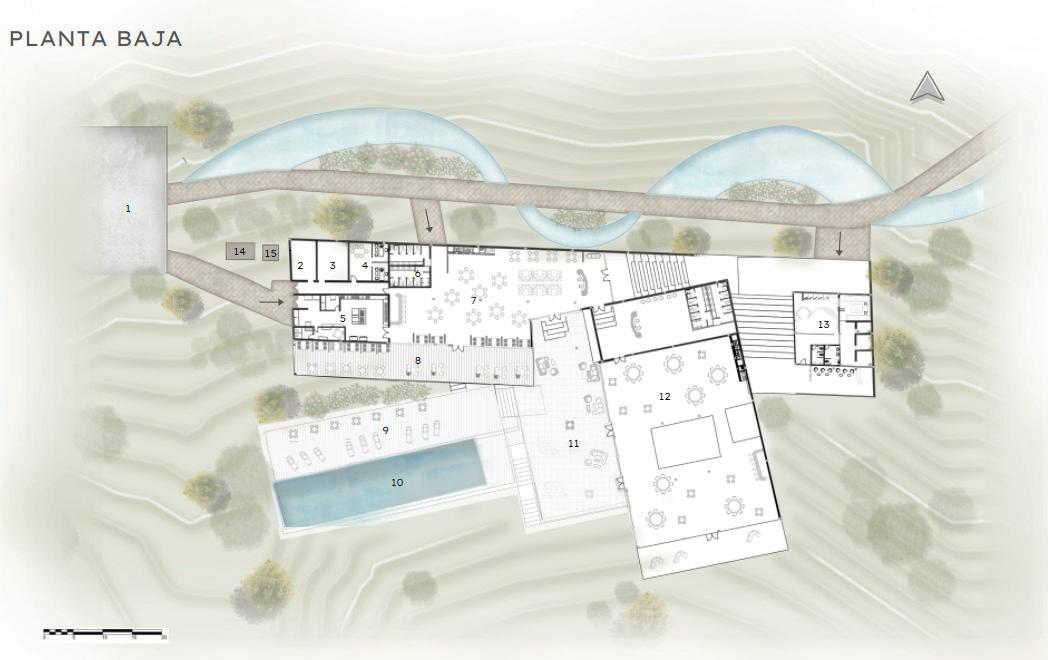

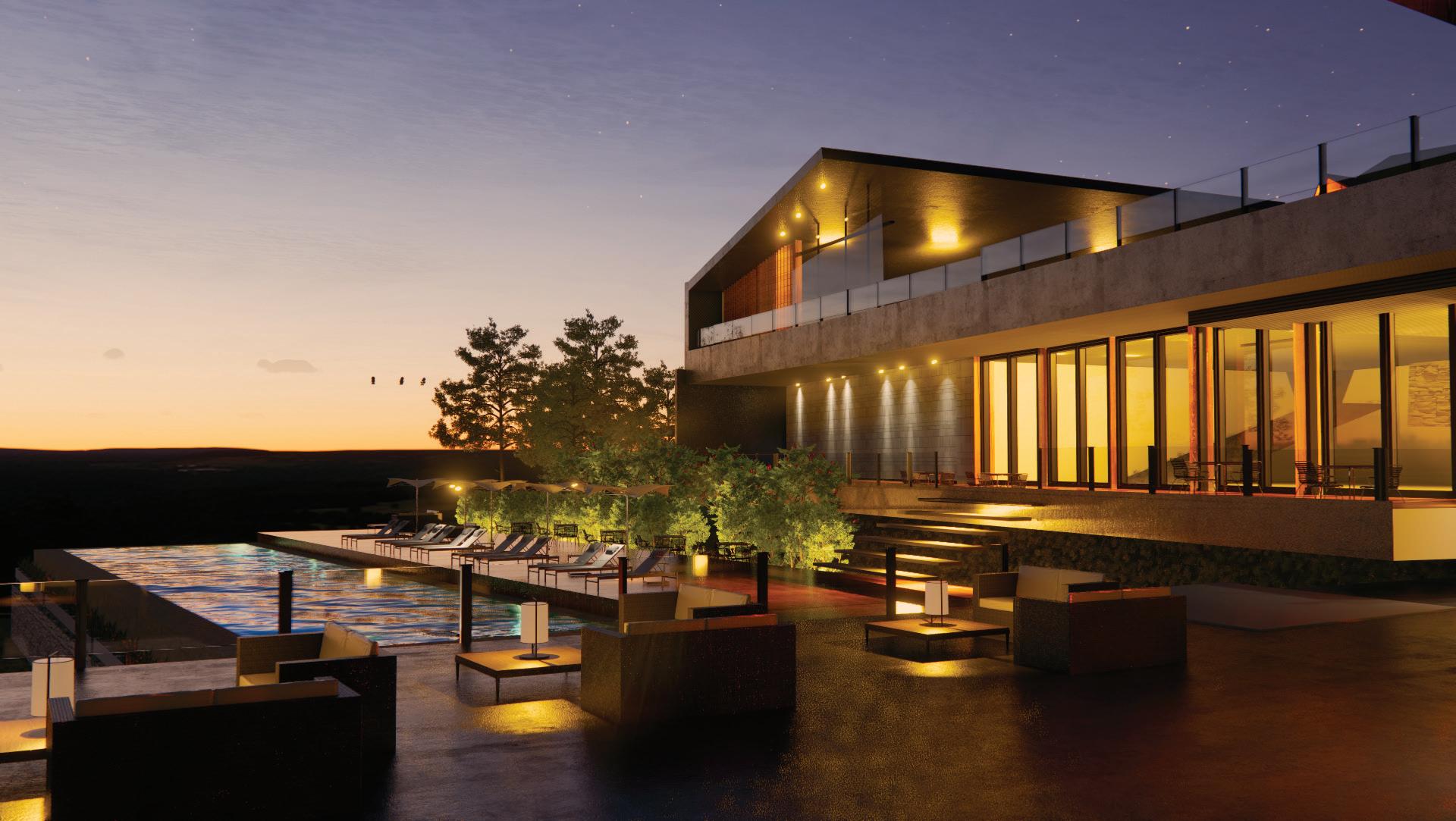

Le projet hôtelier de type glamping, situé dans la province de Chiriquí à Boquete, se concentre principalement sur le bâtiment principal de l’hôtel, qui incarne l’élégance et le luxe en harmonie avec la nature environnante. Conçu pour offrir une expérience immersive, ce bâtiment s’intègre parfaitement dans le paysage montagneux, grâce à son architecture innovante et ses lignes modernes.tout en utilisant des matériaux naturels qui reflètent la beauté de l’environnement. Avec de grandes baies vitrées, il permet une vue panoramique sur les paysages environnants, créant un lien direct entre l’intérieur et l’extérieur.
Cabanes restaurant et aménités

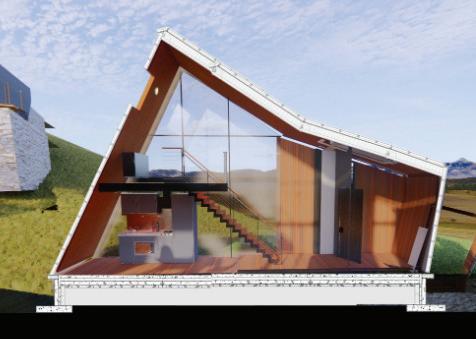

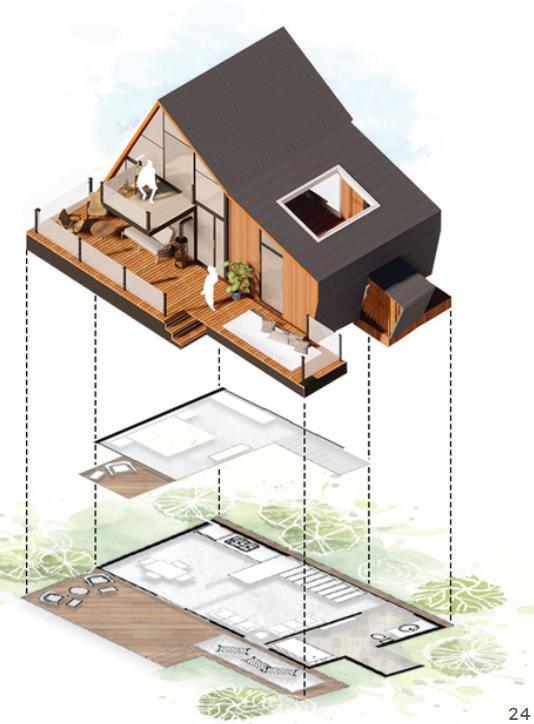

Cabane Glamping Type 1
Charlotte Square 20-23
Edinburgh, Scotland

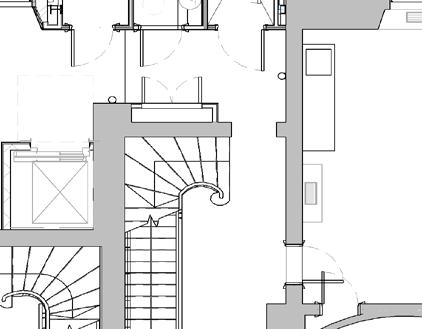

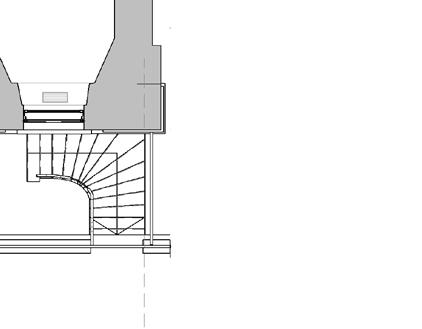

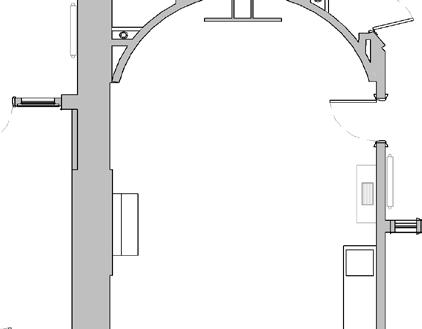

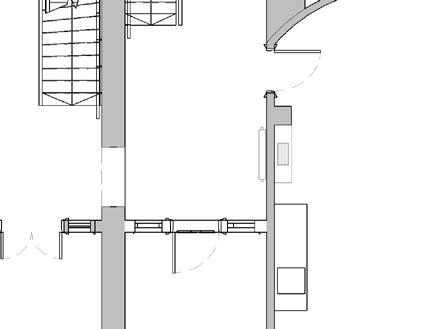

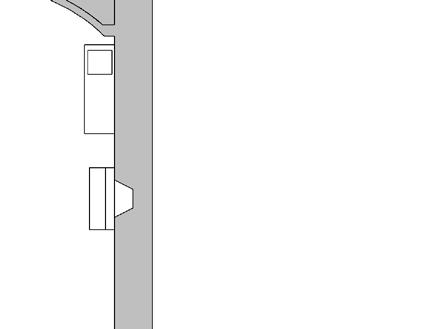

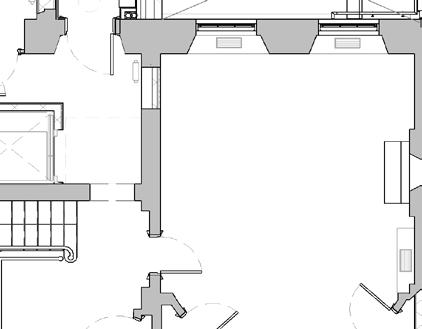

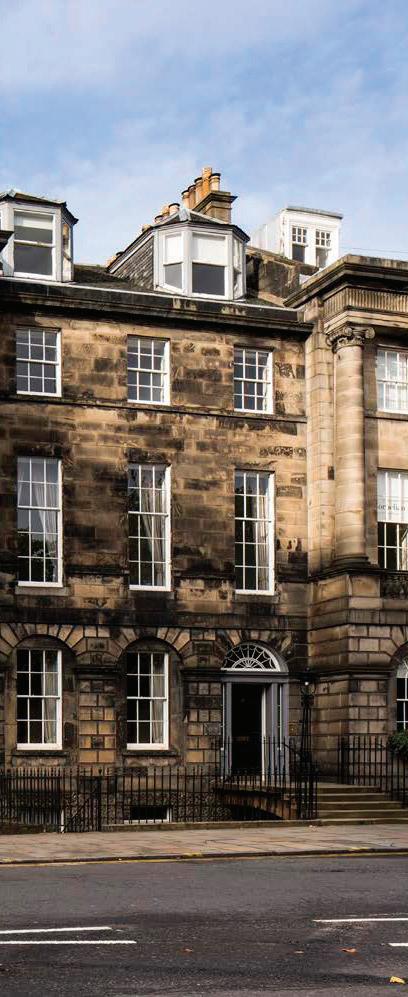

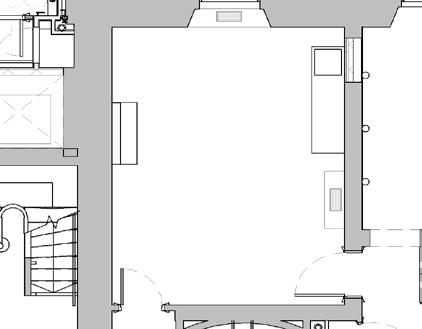

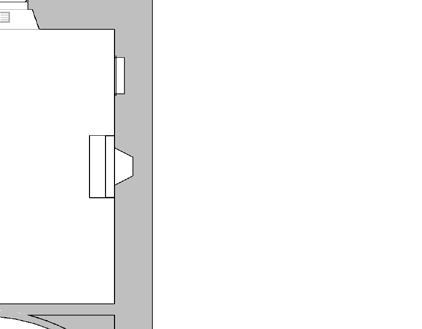

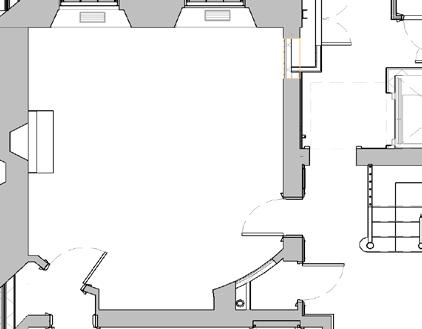

Ce projet consiste en la restauration et la rénovation de quatre maisons de ville du XIXe siècle, classées Grade A et protégées par l’UNESCO, situées au centre d’Édimbourg. L’intervention a visé à convertir ces bâtiments historiques en espaces de bureaux modernes, tout en améliorant leur structure selon les codes du bâtiment les plus récents. Les travaux ont permis de répondre aux normes actuelles de durabilité ainsi qu’aux besoins en énergie, chauffage, refroidissement, et ventilation. Des plans techniques détaillés ont été élaborés pour garantir le respect des règlements de construction, tout en préservant l’intégrité architecturale et en assurant confort et fonctionnalité dans le secteur tertiaire.
Elevation Frontale

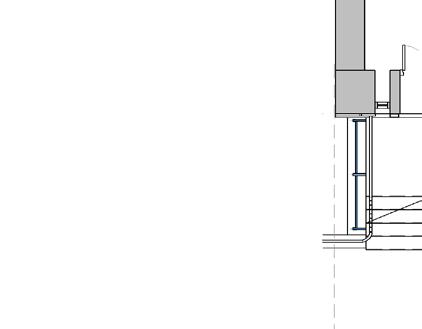

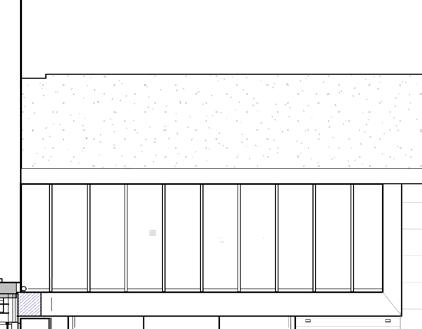

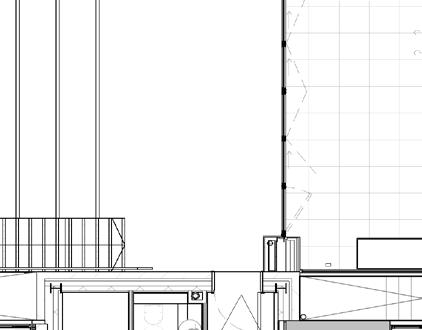

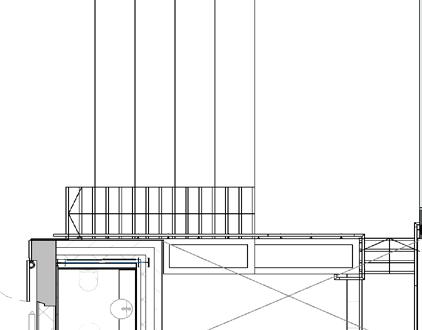

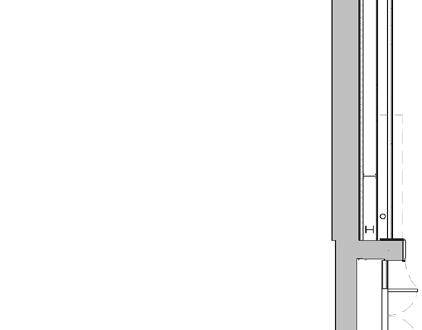

Détail de la porte pliante en verre
Bifolding Door Head Detail 1
Scale 1 : 10
Bifolding Door Jamb Detail 2
Scale 1 : 10
Notes:
8Bi-folding doorset as per NBS Section L20
13Expanding joint sealing tape to be fitted to frame prior to installation to manufacturer's instructions
14Mineral wool insulation packed into gaps as NBS Section P10
16External grade sealant as NBS Section Z22 to match frame
24Steelwork to structural engineer's design & specification, to be intumescently coated to meet required fire protection
31Door manufacturer to confirm steelwork requirements around perimeters. Fixings to manufacturer's recommendations
36Vapour Control Layer / Breather Membrane to be lapped as shown and sealed to frame
55Galvanised steel angle / fixing bracket
64Cavity fire barrier as NBS Section P10 installed to manufacturer's recommendations
69Insect mesh and air gap for ventilation as NBS Section H74
74Sealant (acoustic / intumenscent where required to maintain acoustic / fire ratings)
82Ventilated cavity fire barrier as NBS Section P10 installed to manufacturer's recommendations
111160x185mm solid timber recess to match timber soffit to host future roller blind. Recess dimensions to be confirmed by interior designers
113EDPM to overlap with waterproofing membrane as shown

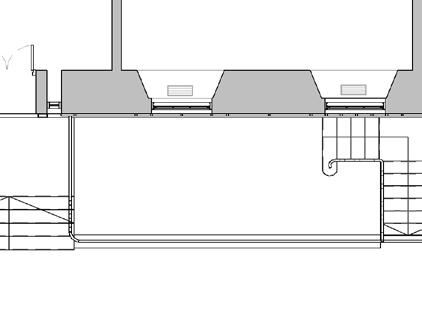

détails de la jonction des murs
13Structural steelwork to structural engineer's design & specification, to be intumescently coated
required fire protection as NBS Section M61
35Cavity fire barrier as NBS Section F30 installed to manufacturer's recommendations
36DPC strip as NBS Section J40
41Ventilated cavity fire barrier as NBS Section F30 installed to manufacturer's recommendations
42Sealant (acoustic / intumenscent where required to maintain acoustic / fire ratings)as NBS Section Z22
43New Timber runner, fixed to blockwork to structural engineers design and specifications
48Flanking strip as NBS Section K11
54Timber packer piece between first joists and blockwork

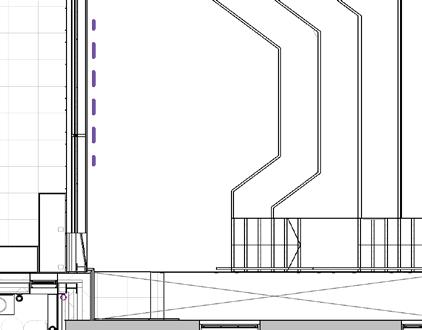

Henderson Place Lane
Edinburgh, Scotland

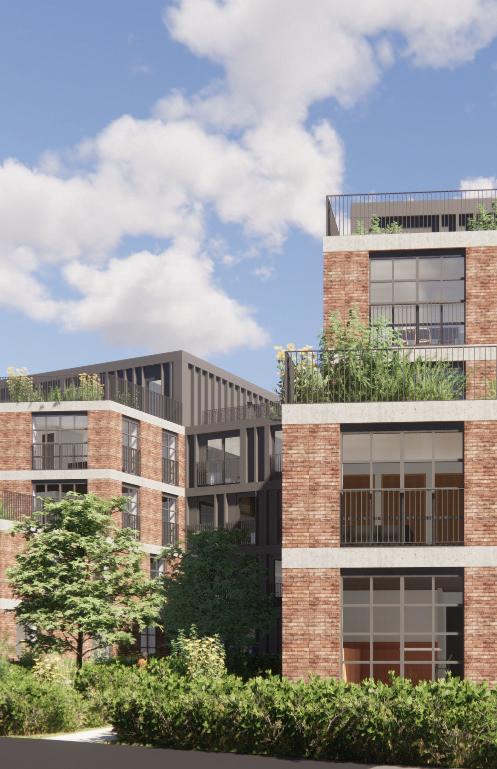

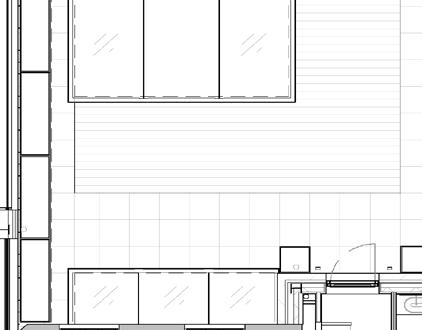

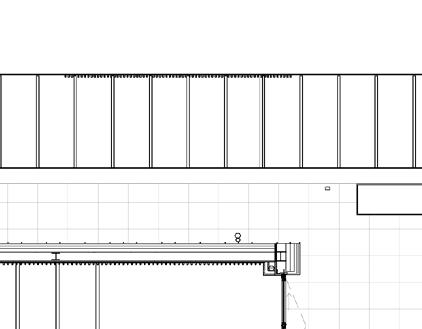

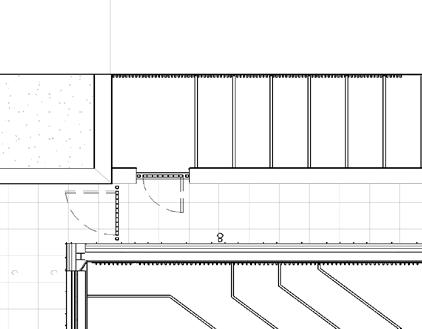

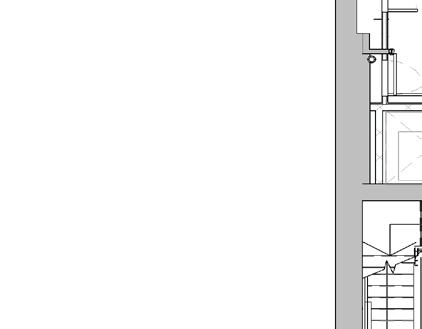

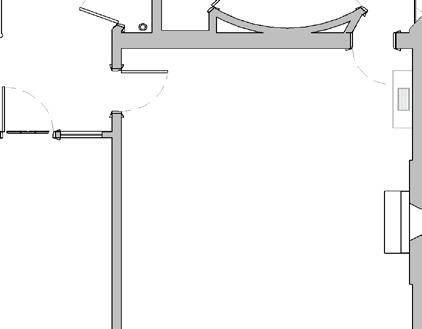

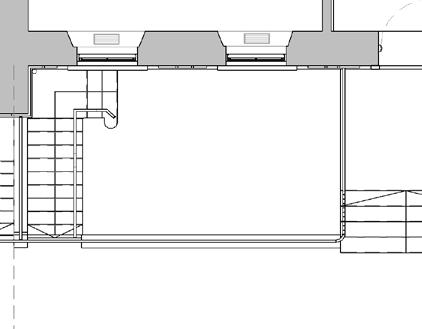

Ce nouveau projet résidentiel innovant conserve une esthétique industrielle distincte, tandis que les appartements ont été conçus pour offrir des espaces de vie modernes et fonctionnels. Une terrasse commune sur le toit, accessible à tous les résidents, vient enrichir le bâtiment. Des plans techniques détaillés ont été développés pour spécifier les finitions et garantir la qualité des espaces intérieurs. Ces dessins techniques incluent également la disposition précise de tous les systèmes mécaniques et électriques, tels que le chauffage, la ventilation, la climatisation, et les réseaux de données, afin d’assurer une installation optimale et conforme aux normes en vigueur.
• All work to be in accordance with the
Regulations (Scotland) 2004 as amended
• Based on survey drawings preparted by others
• To be read in conjunction with other L(BW) series drawings & specifications
