PORTFOLIO D'ARCHITECTURE

MARIA SOFIA RODRIGUEZ

Santa Ana, Ville de Panama

Bali, Indonesie

Vieille

Ville de Panama

CROQUIS URBAIN

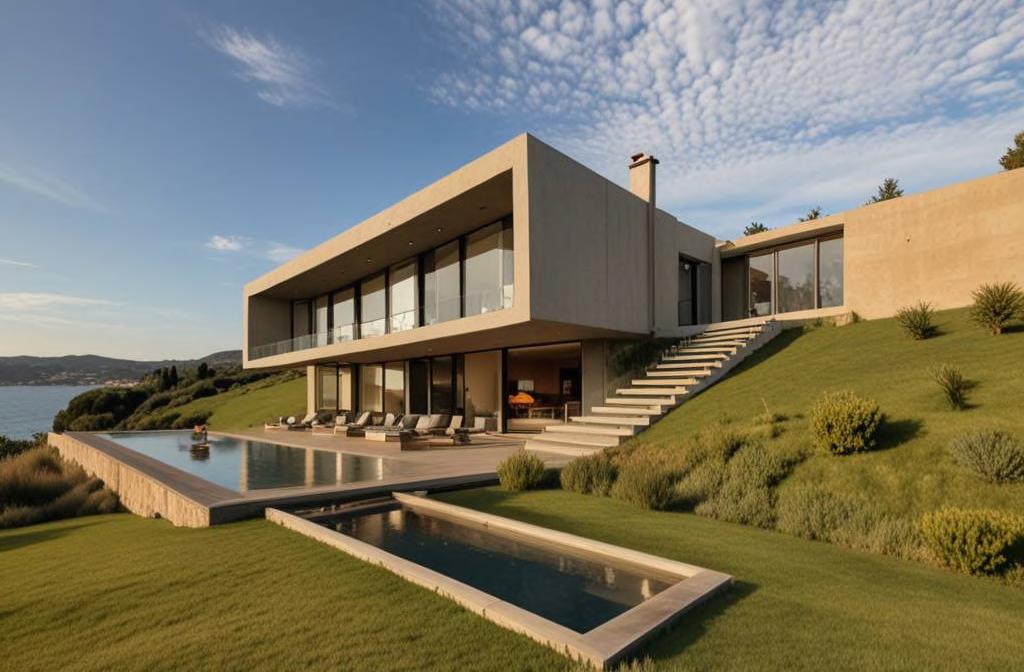

VILLA Medallo Medellin, Colombia

Nichée au bord du pittoresque lac Guatape en Colombie, cette villa de vacances offre un mélange parfait de luxe contemporain et de vues imprenables. Conçue pour s’harmoniser avec le terrain escarpé, la villa équilibre sans effort l’intimité et les espaces ouverts, créant une retraite sereine qui embrasse son environnement naturel.

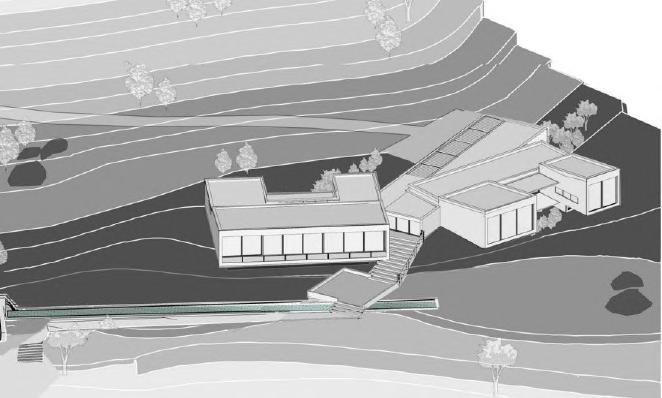

Diagramme axonométrique

Diagramme de partie

Deux blocs principaux articulés par un axe qui suit la pente du terrain

ouverture des jardins intérieurs pour créer des espaces privés et exterieurs

l’établissement de liens avec le paysage naturel par la création de chemins, de piscines et des terrasses en plein air.

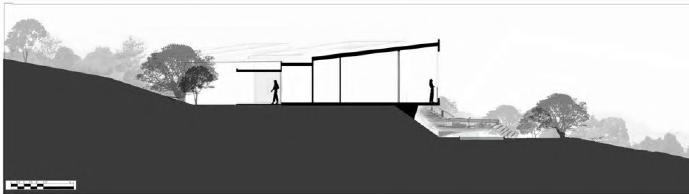

Section transversale

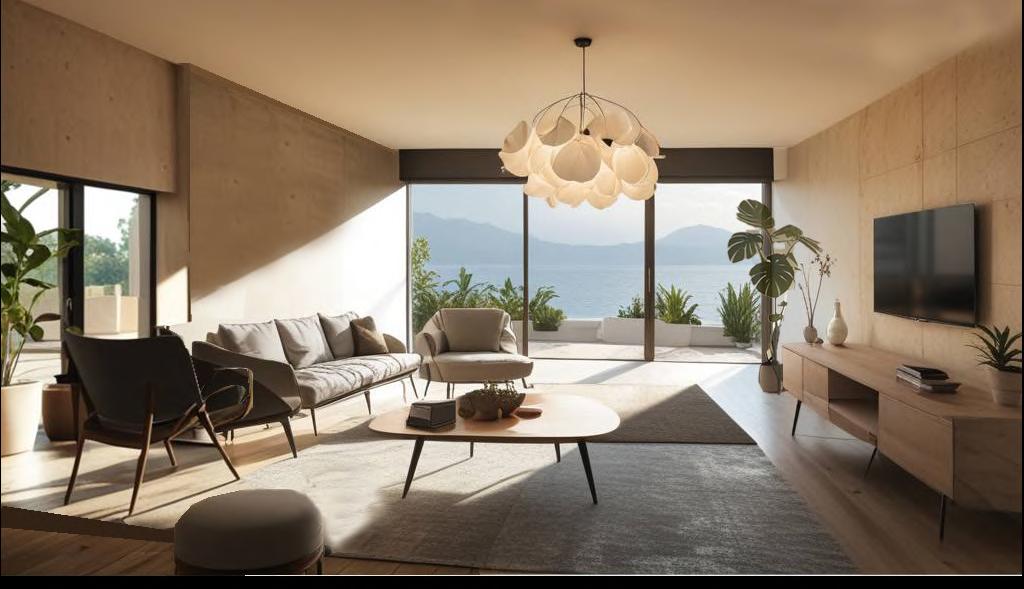

L’architecture tire pleinement parti de la pente spectaculaire du site, en utilisant deux niveaux, des patios et des volumes pour créer des zones distinctes qui s’étendent de coins intimes et isolés à de vastes panoramas. Les matériaux comme le béton apparent, la brique en treillis et la pierre confèrent à la villa une esthétique naturelle et terreuse. La cuisine sur mesure et des équipements adaptés ajoutent un sentiment de raffinement. La disposition minutieuse des espaces permet à chaque pièce d’interagir de manière unique avec l’extérieur. Créant un lien fluide entre le luxe intérieur et l’époustouflante campagne colombienne.

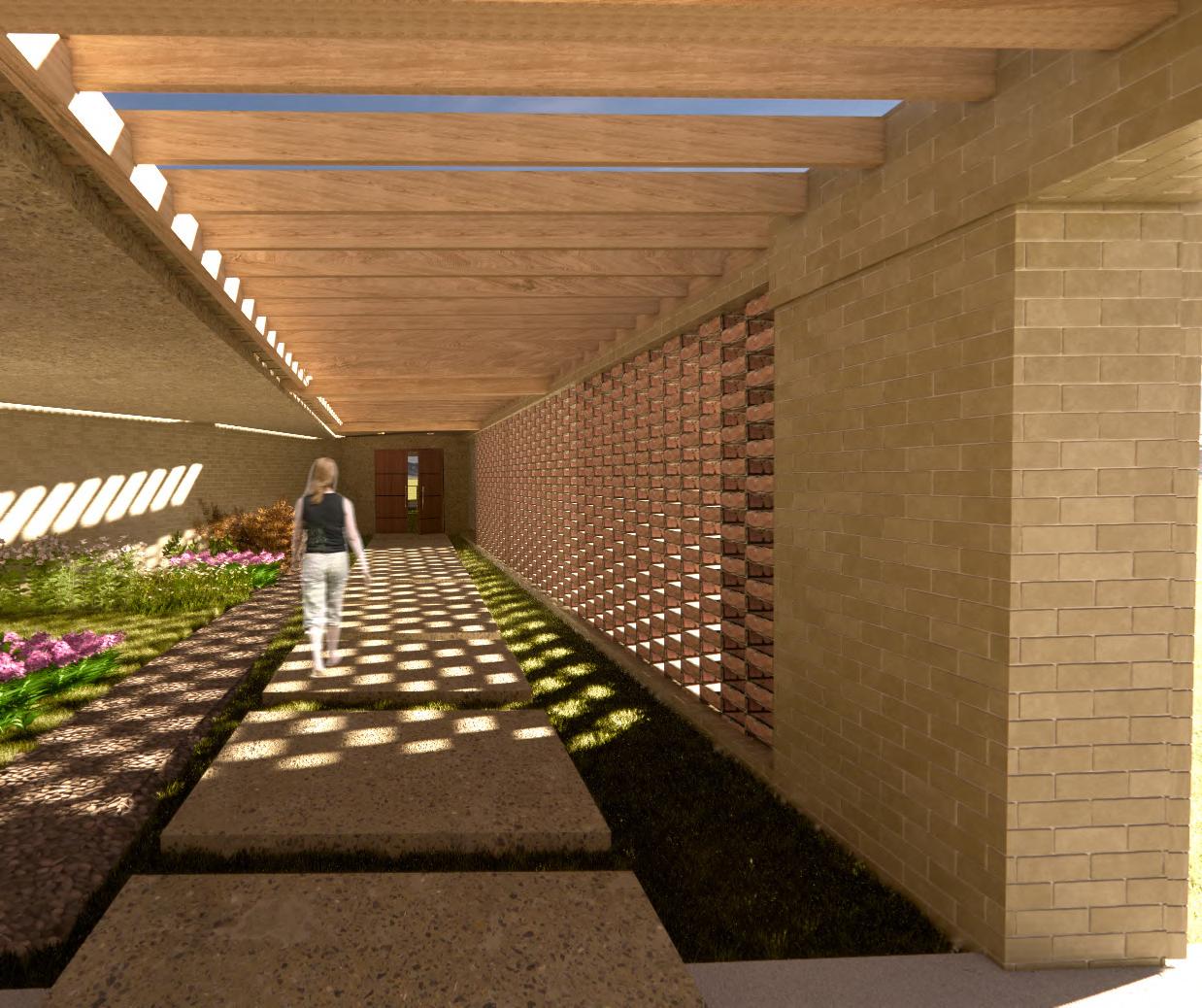

Promenade d’entrée

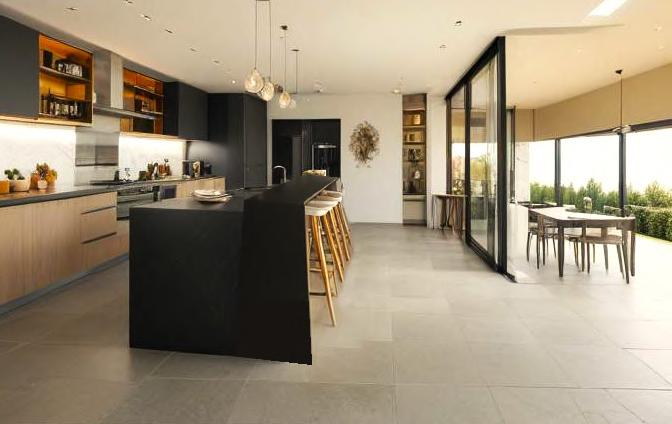

Cuisine

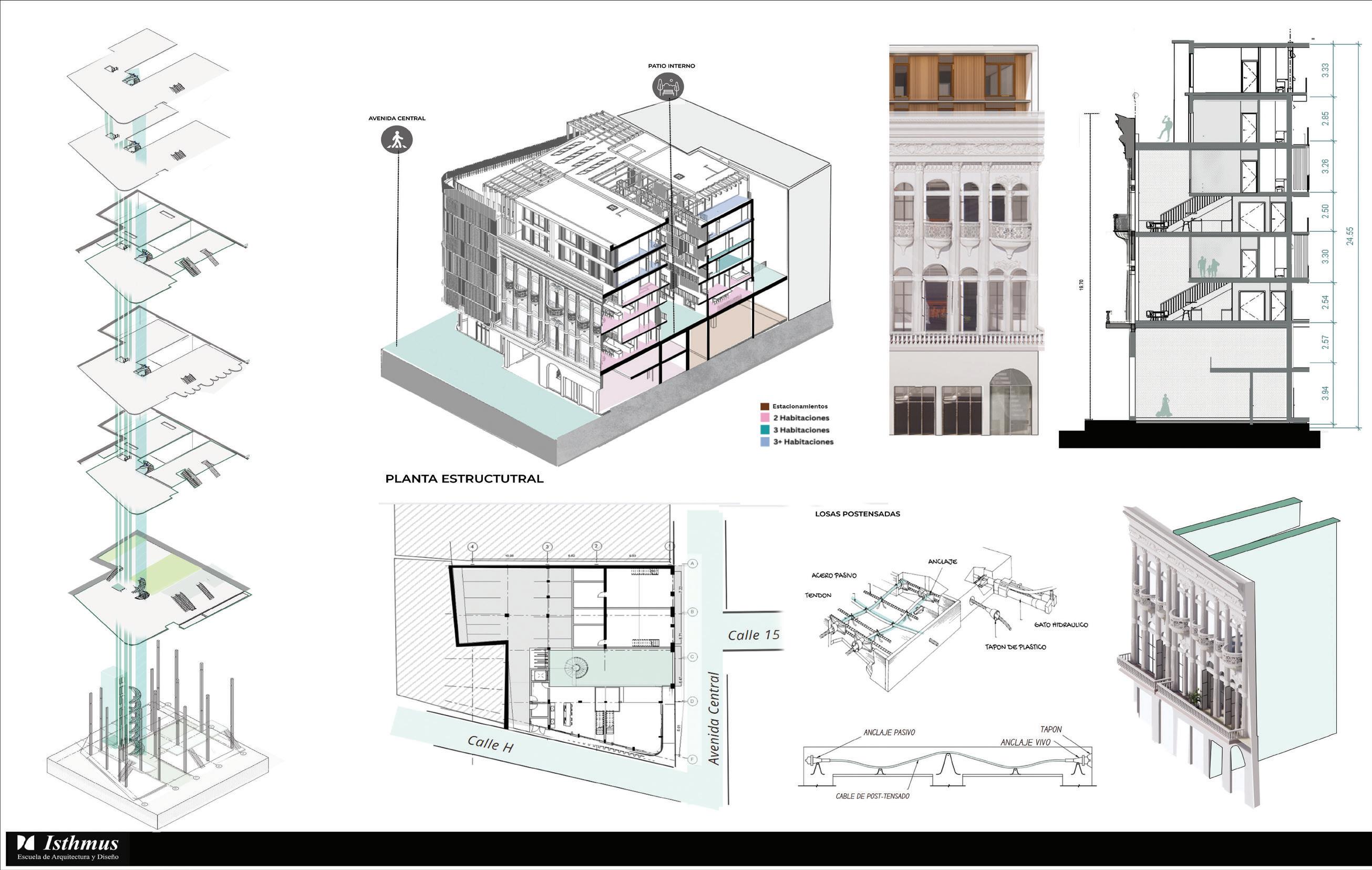

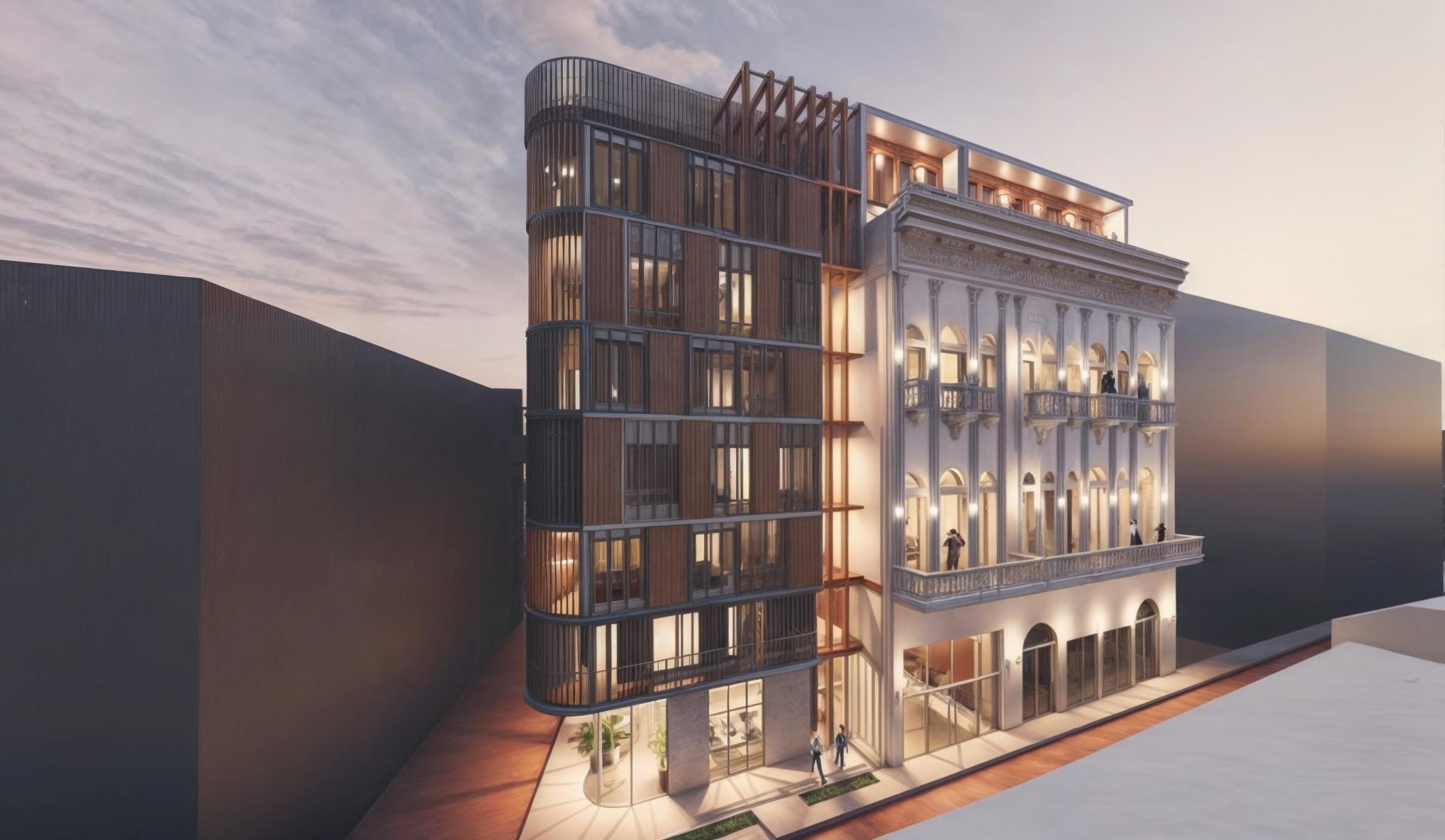

CO-HABITAT

Santa Ana, Ville de Panama

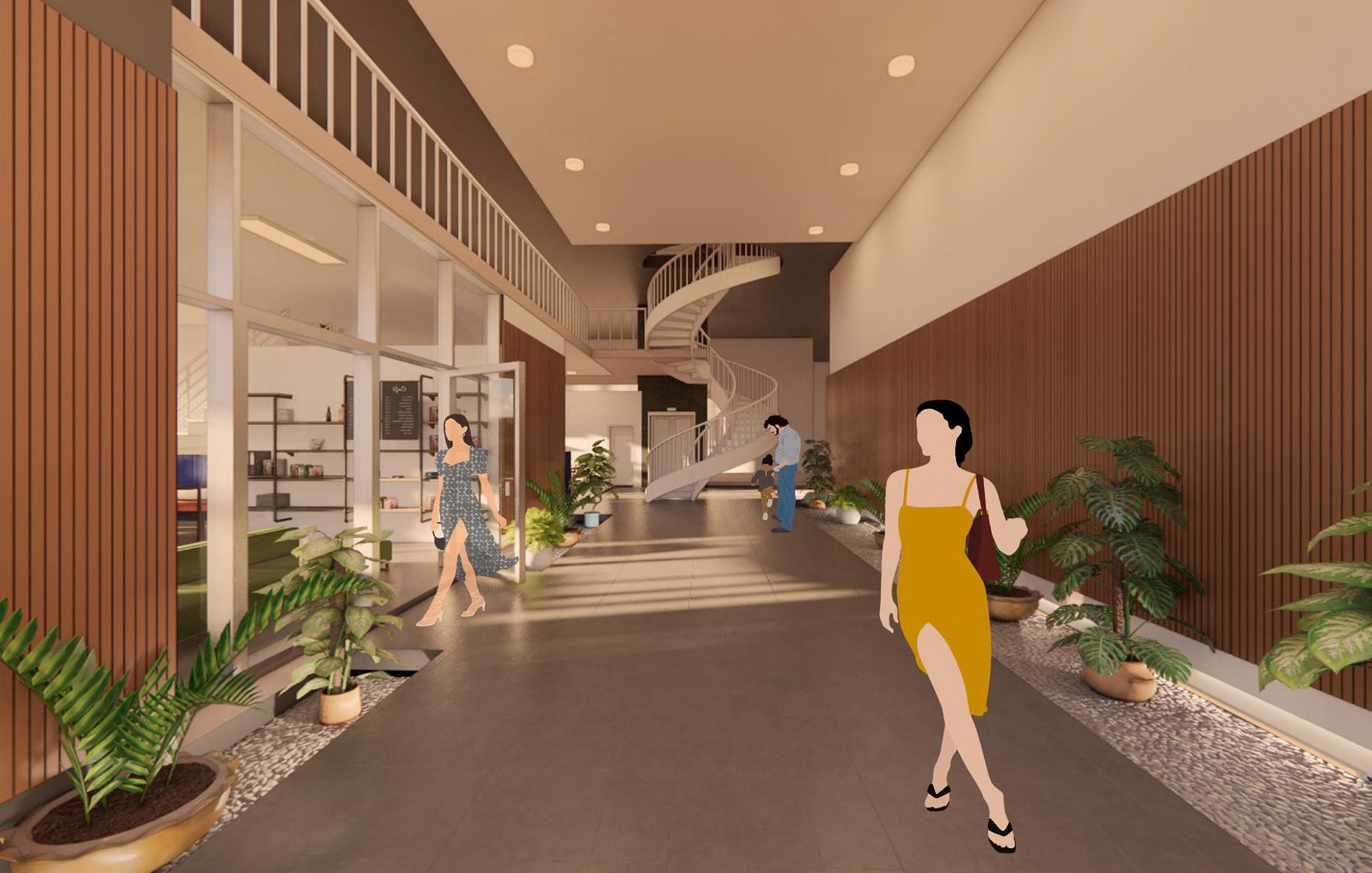

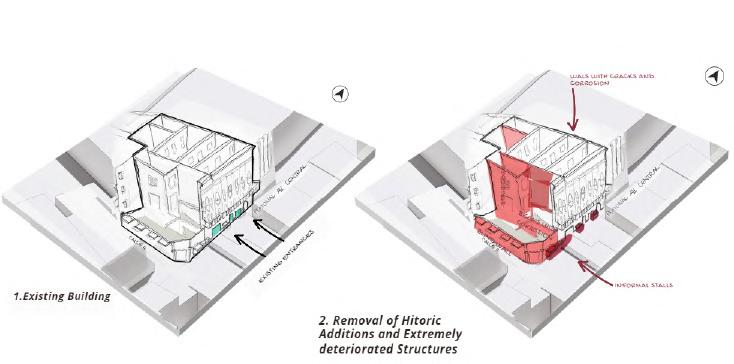

Le projet se concentre sur la réutilisation adaptative d’un bâtiment abandonné de style républicain au cœur du centre historique, le transformant en un ensemble de logements abordables et à usage mixte. La restauration de cette structure autrefois négligée redonne vie à un important monument architectural, tout en répondant aux besoins de logements modernes au sein de la communauté.

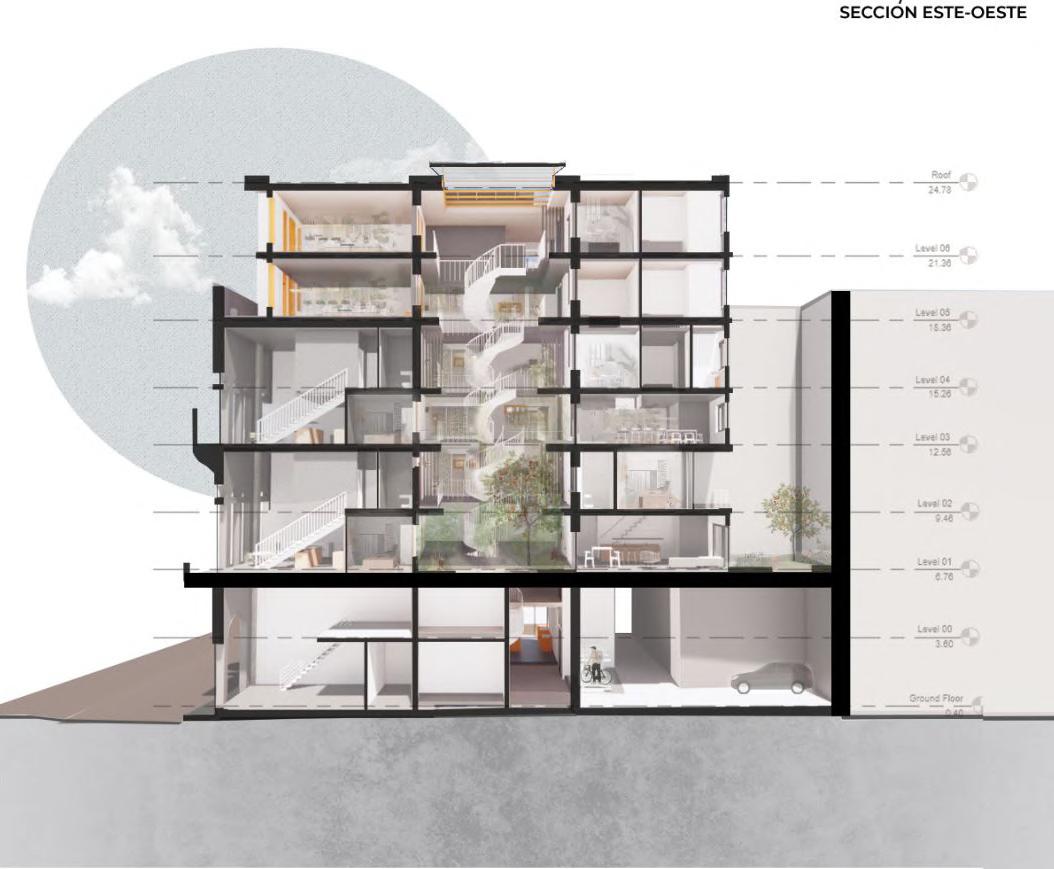

Au Panama, comme dans de nombreuses villes d’Amérique latine, le centre historique voit son caractère urbain transformé, souvent par des processus d’embourgeoisement. Ce projet vise à tirer parti d’un bâtiment abandonné en le recyclant et en le réhabilitant pour préserver le patrimoine architectural. En réutilisant cette structure existante, l’approche mise sur une alternative durable qui conserve le tissu urbain et respecte l’identité historique du quartier, tout en offrant des solutions accessibles aux habitants de longue date, renforçant ainsi le lien entre patrimoine et durabilité. Section

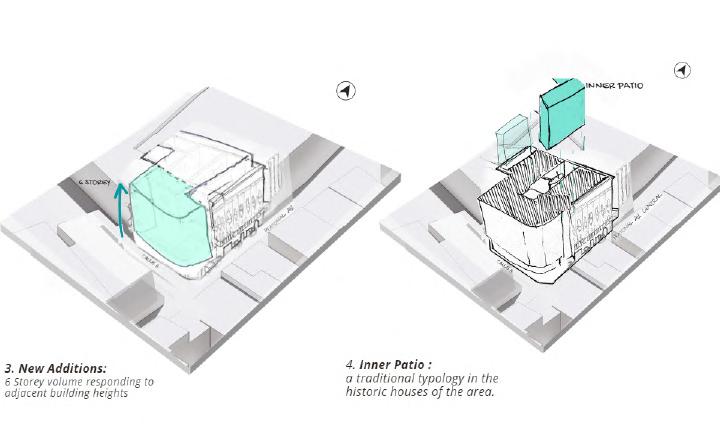

Nouveau volume de 6 étages pour s’adapter à la hauteur des bâtiments adjacents

Patio intérieur imitant la typologie traditionnelle des maisons historiques du quartier

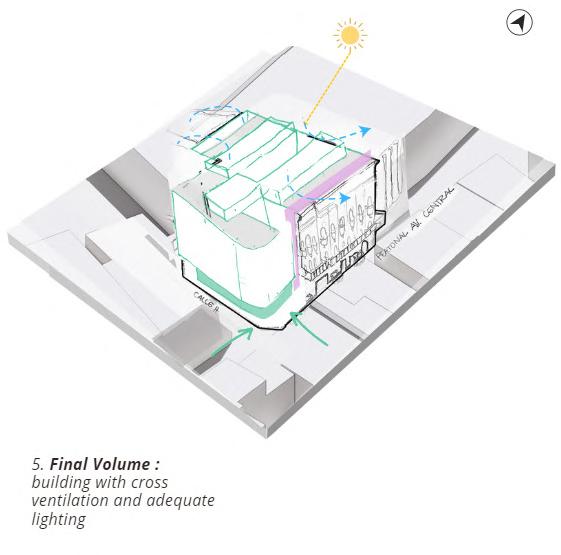

Volume final avec ventilation croisée et illumination naturel

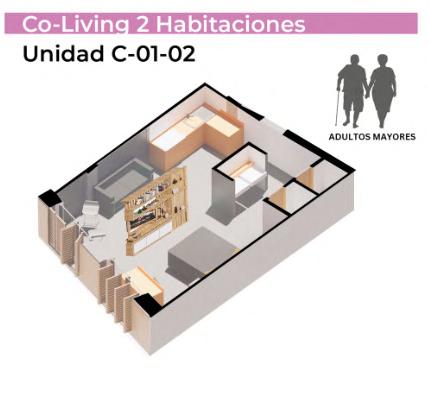

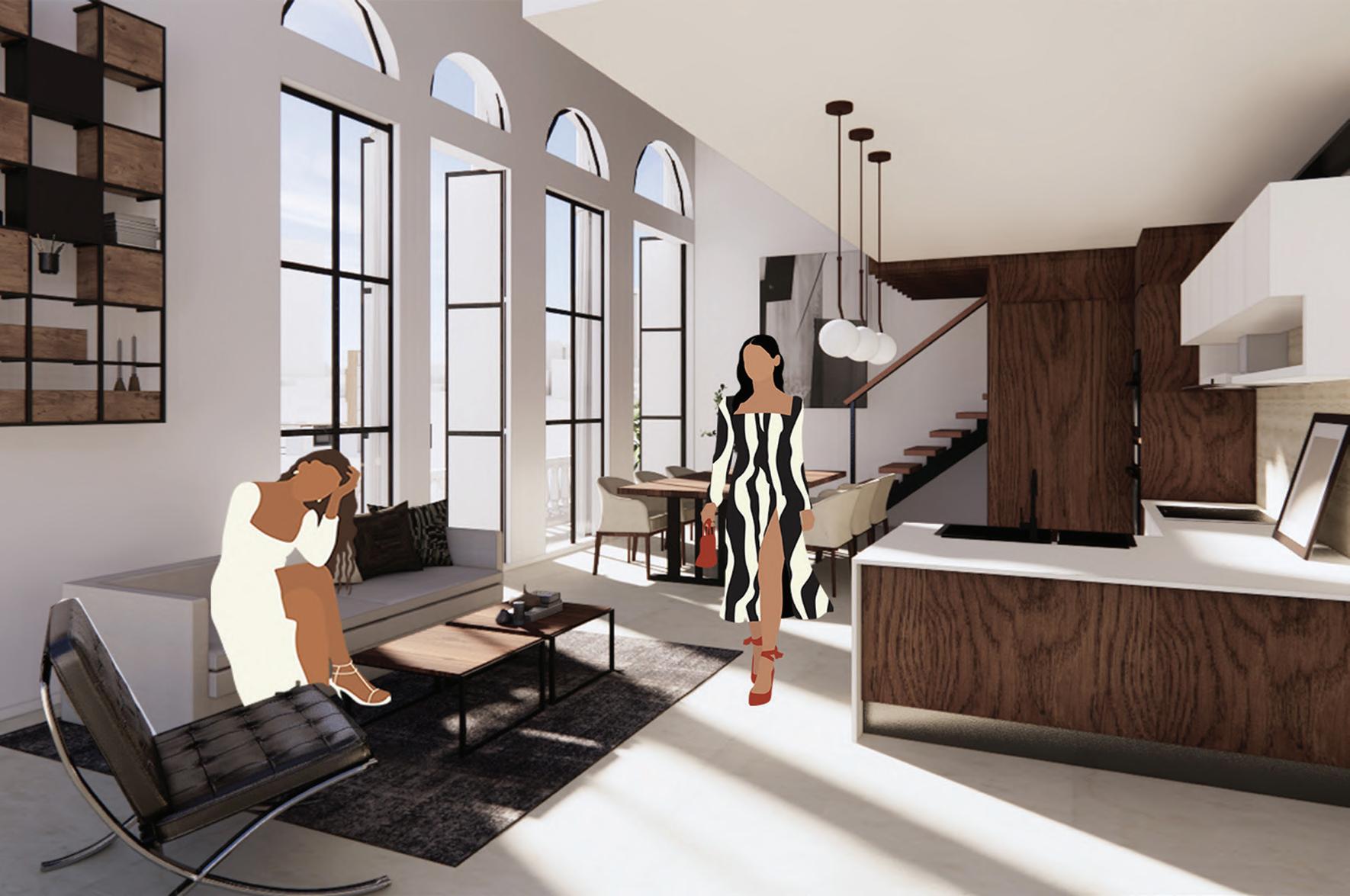

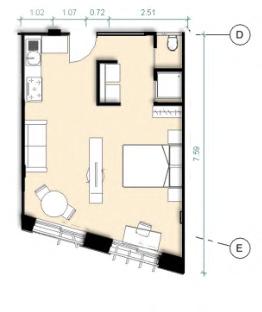

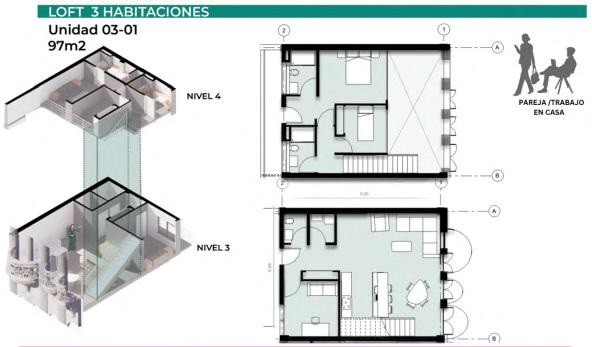

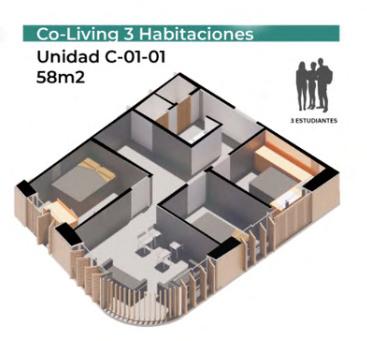

Typologies d’appartements

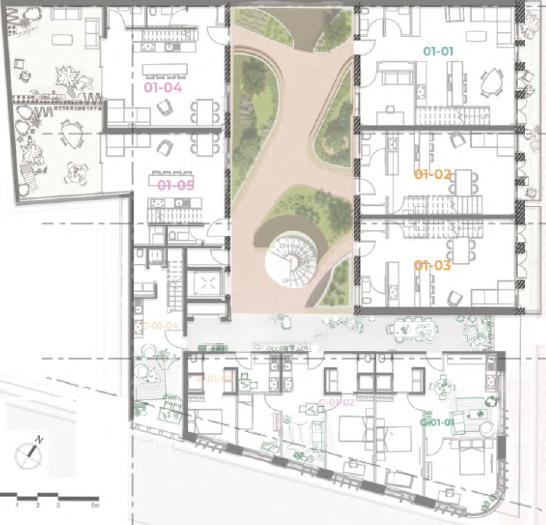

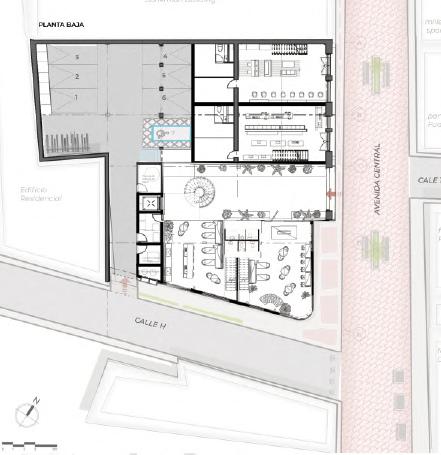

plan d’étage

Chambres

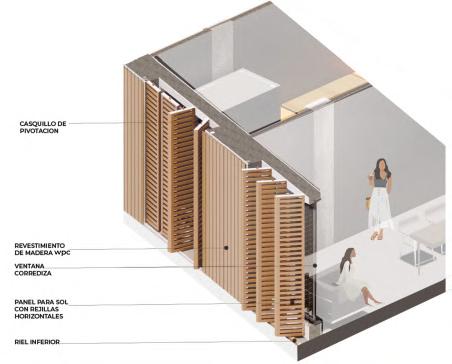

Pour s’adapter au climat tropical humide, diverses stratégies bioclimatiques passives sont employées notamment la protection solaire, la ventilation croisée et l’utilisation d’une enveloppe perméable faite du bois locaux tels que de teck.

brise soleils pivotants

panneaux en bois polycomposite

fenêtres coulissantes en verre

persienne horizontale en bois

rail inférieur

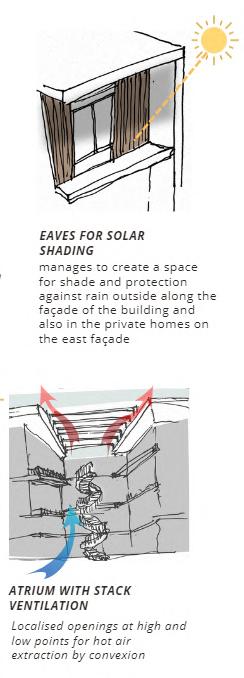

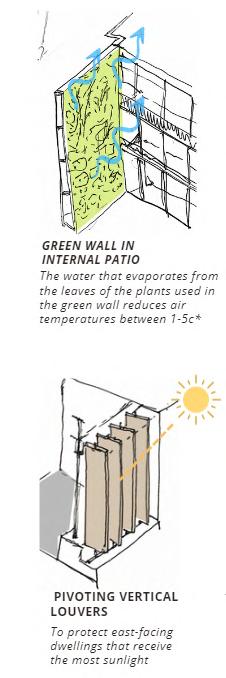

Stratégies Bioclimatiques

Jardin vertical dans le patio intérieur,

Surplomb pour la protection solaire et la protection contre la pluie

Jalousies verticales pivotantes pour protéger les habitations orientées à l’est des gains de chaleur solaire

ÉCOLE ÉCO-RÉSILIENTE

Bali, Indonesie

Un établissement d’enseignement pour les scénarios post-catastrophe à Bali, en Indonésie, intégrant l’analyse du cycle de vie complet (ACV) pour garantir l’efficacité environnementale et économique. Le projet vise à créer des espaces adaptables qui soutiennent le rétablissement à long terme et la stabilité de la communauté.

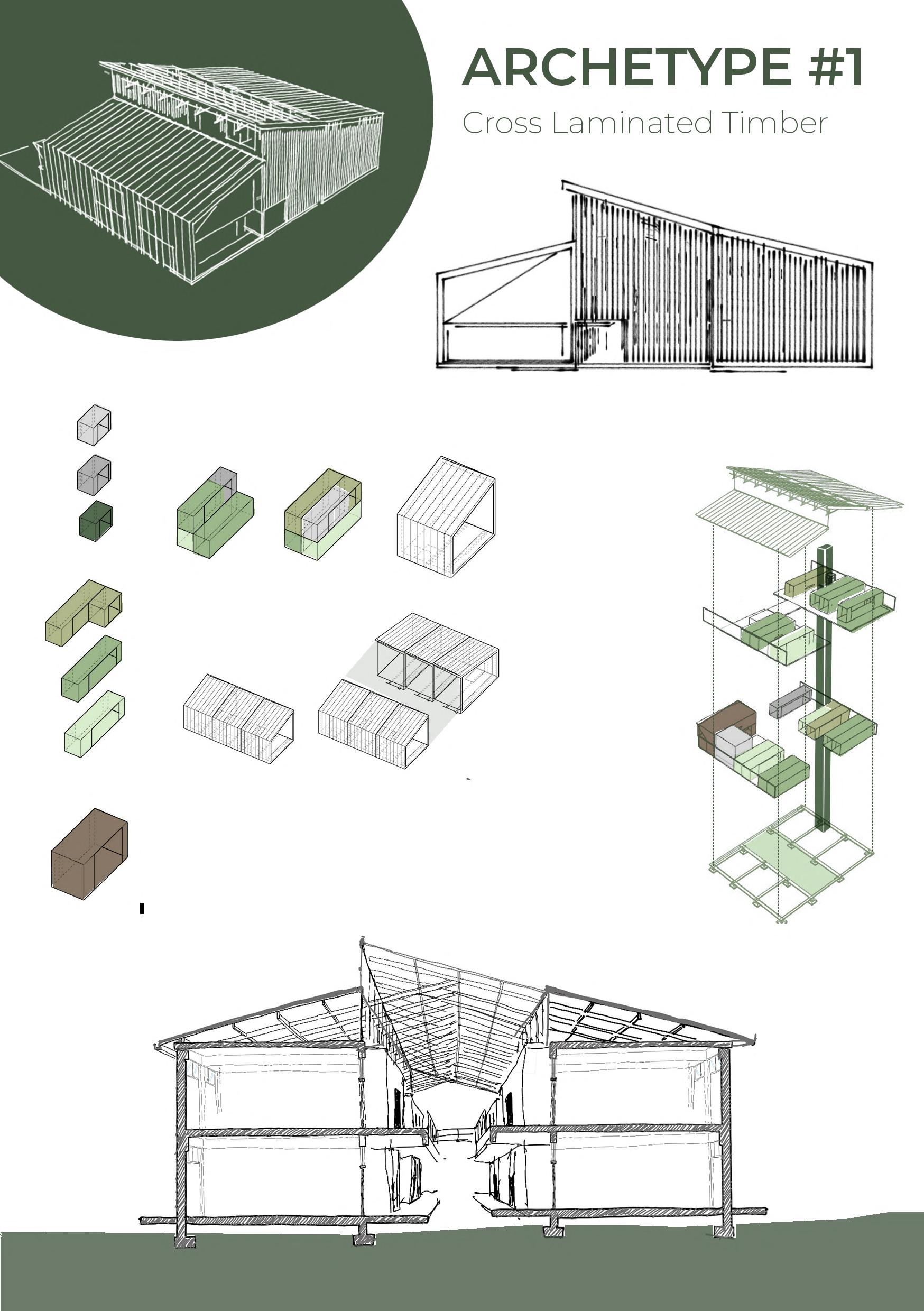

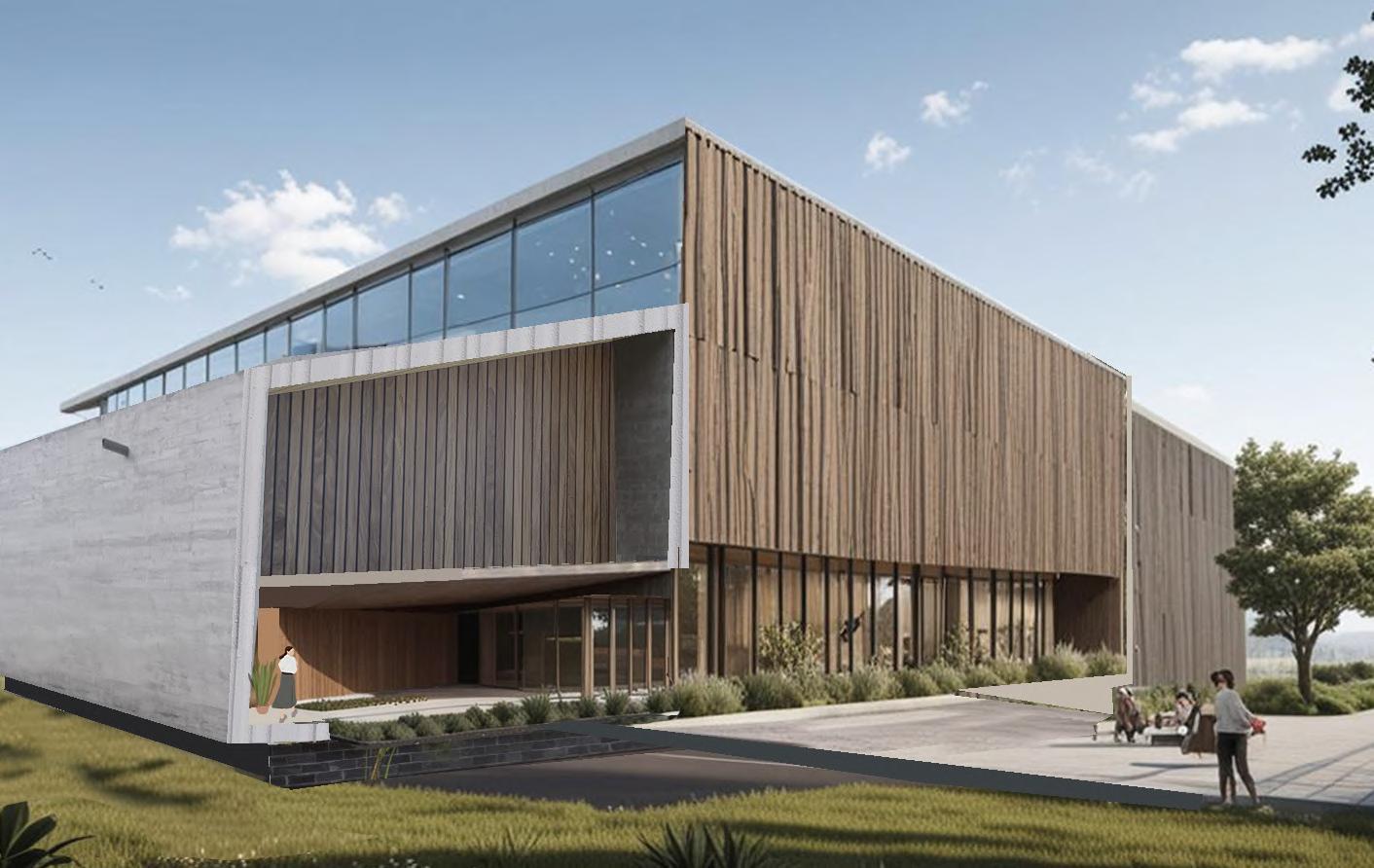

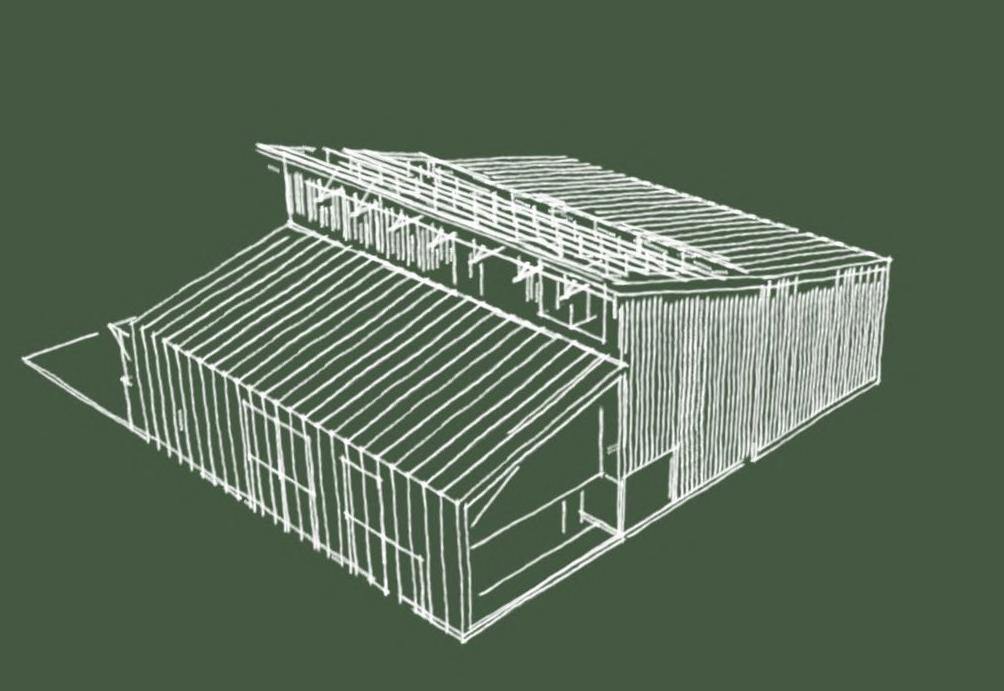

Le projet est basé sur un archétype qui est préfabriqué hors site,ce qui permet un déploiement rapide post-catastrophe. Il utilise des matériaux locaux, à faible teneur en carbone pour minimiser l’impact sur l’environnement et accélérer la construction. Le bilan carbone a permis de s’assurer que les bâtiments sont non seulement fonctionnels, mais aussi durables et résistants à long terme. La conception fournit des installations éducatives exemplaires, avec des salles de classe aux finitions en bois, une ventilation naturelle et une lumière abondante. Des stratégies bioclimatiques passives, telles que l’optimisation de l’orientation et de l’isolation, sont intégrées pour améliorer l’efficacité énergétique et créer des environnements d’apprentissage confortables et respectueux de l’environnement.

Section Transversale

Elévation Frontale

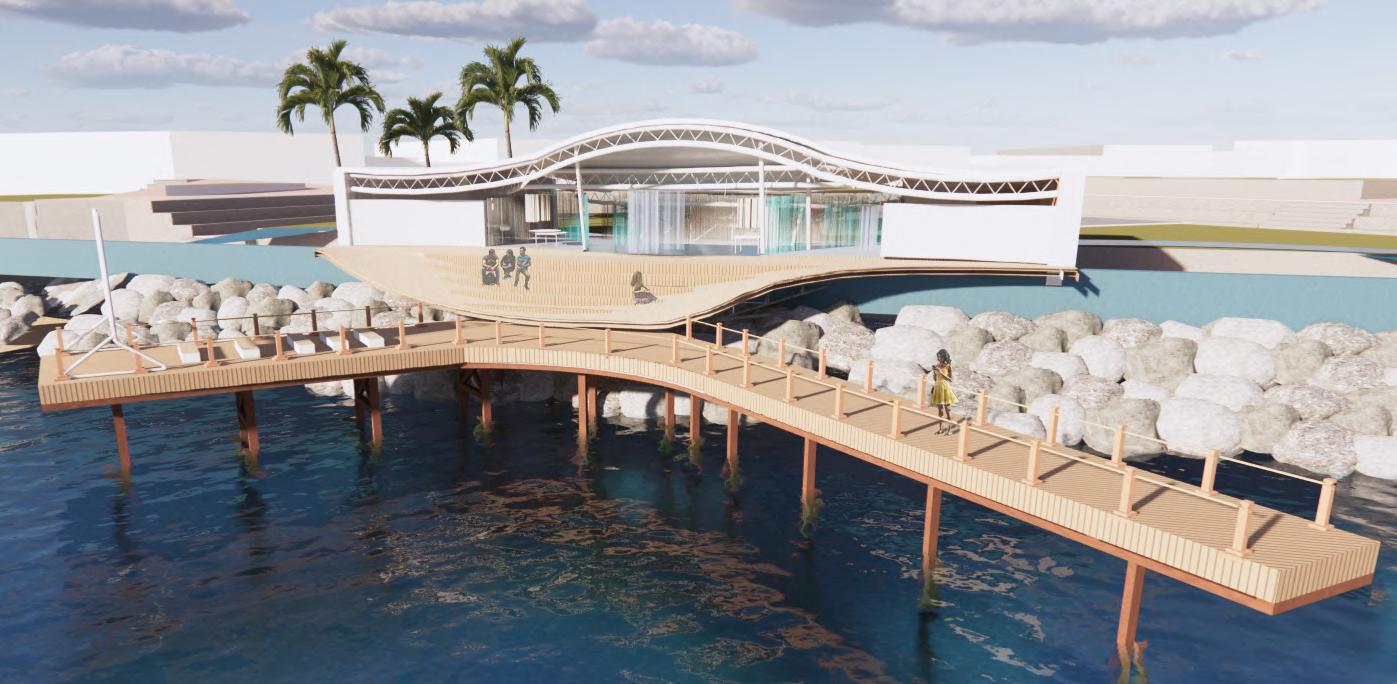

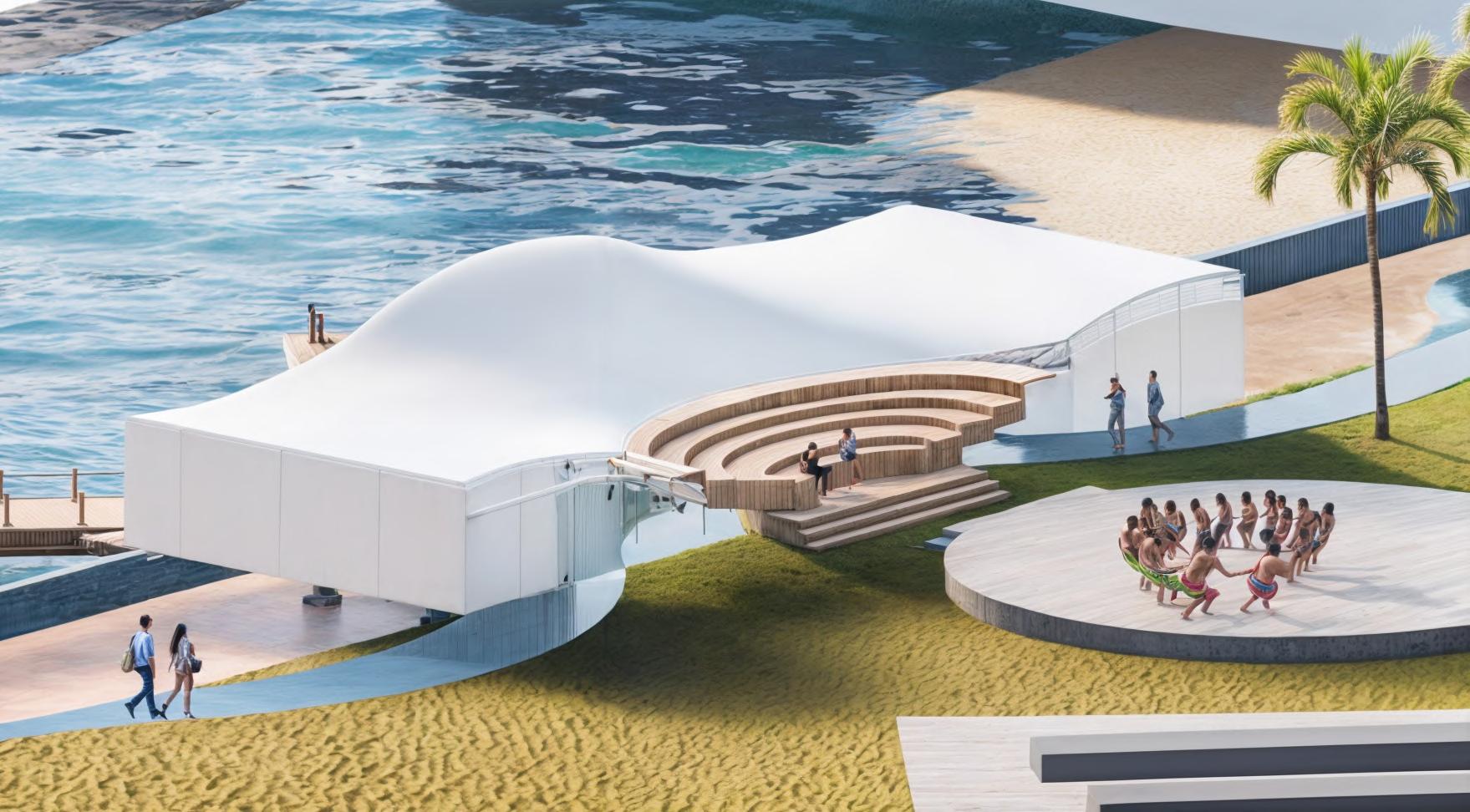

PANAMAR : pavillon des arts

Vieille Ville, Panama

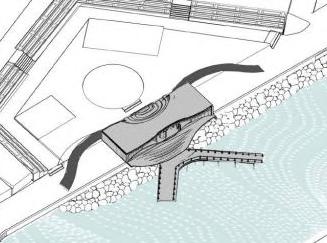

Cette structure urbaine temporaire destinée aux expositions culturelles et artistiques est située à l’entrée de la vieille ville de Panama et a pour but de relier les gens, l’espace et le temps. La conception des espaces se veut plus expérimentale et ludique. Inspiré par les concepts de légèreté et de mouvement, le projet évoque les côtes des Caraïbes et du Pacifique panaméen.

de Partie

Ouvertures pour maximiser les vues et la ventilation. Assurer le lien avec la mer et le parc adjacent

Toit habitable intégrant une série de gradins pour interagir avec l’espace public

Toit ondulé pour imiter les vagues de la mer.

Diagramme

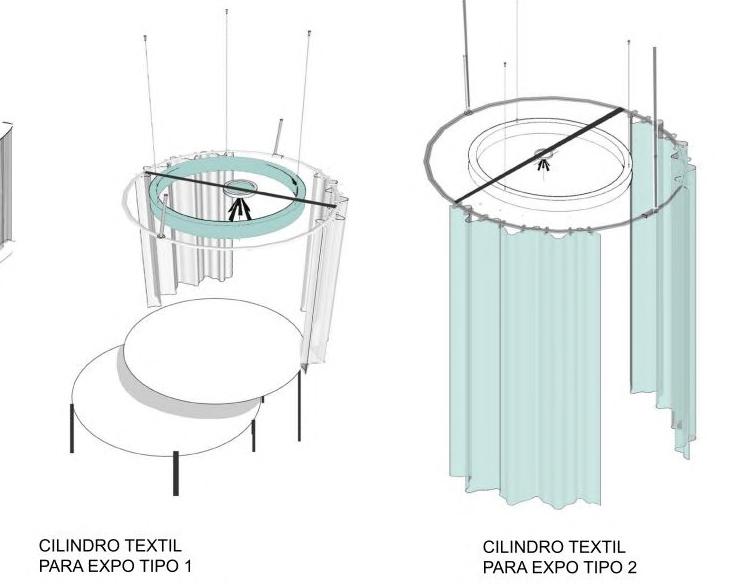

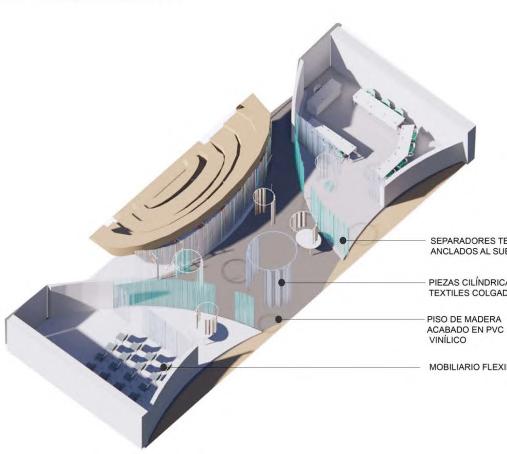

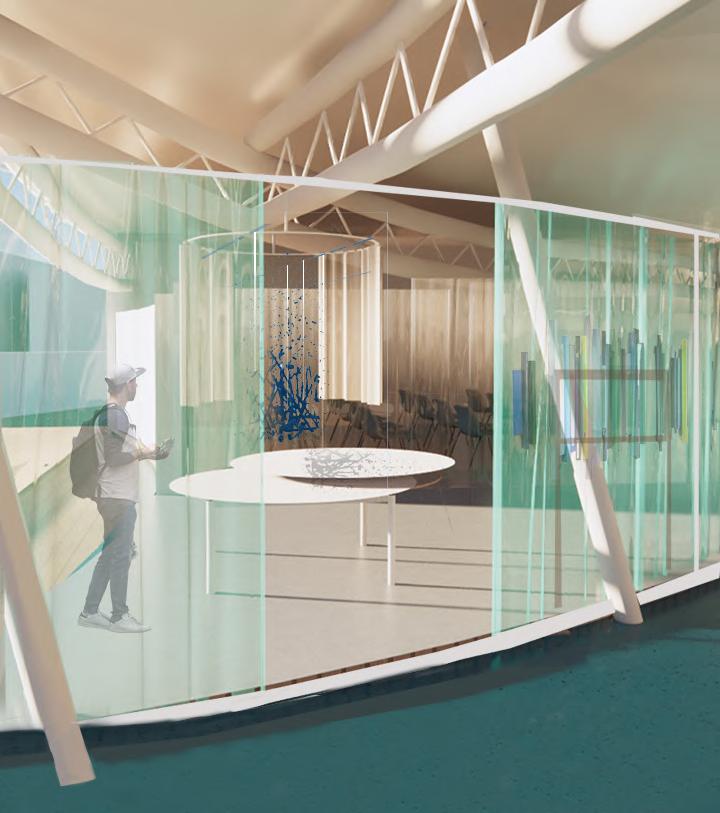

TABLE D’EXPOSITION TYPE 1 RIDEAU CYLINDRIQUE EN TEXTILE TRANSPARENT

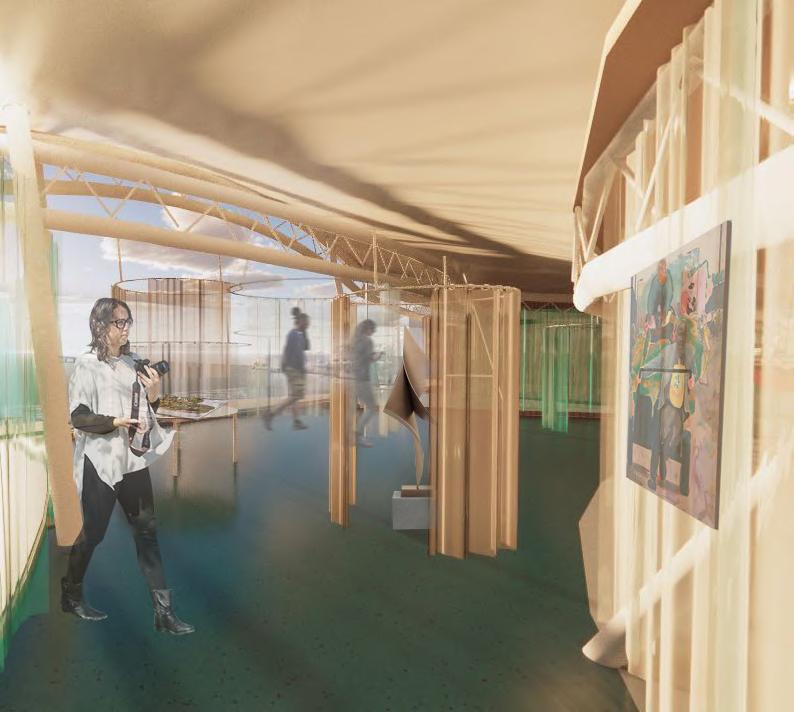

Le caractère éphémère de cette structure est en grande partie dû à la légèreté du système de construction utilisé : les textiles. Du toit aux cloisons intérieures, des tissus de différentes couleurs et de différents degrés d’opacité ont été utilisés pour créer des espaces flexibles et faciles à intégrer.

SÉPARATEURS TEXTILES ANCRÉS AU SOL

RIDEAU CYLINDRIQUE EN TEXTILE TRANSPARENT

REVÊTEMENT DE SOL EN VINYLE PVC

MEUBLES MODULAIRES

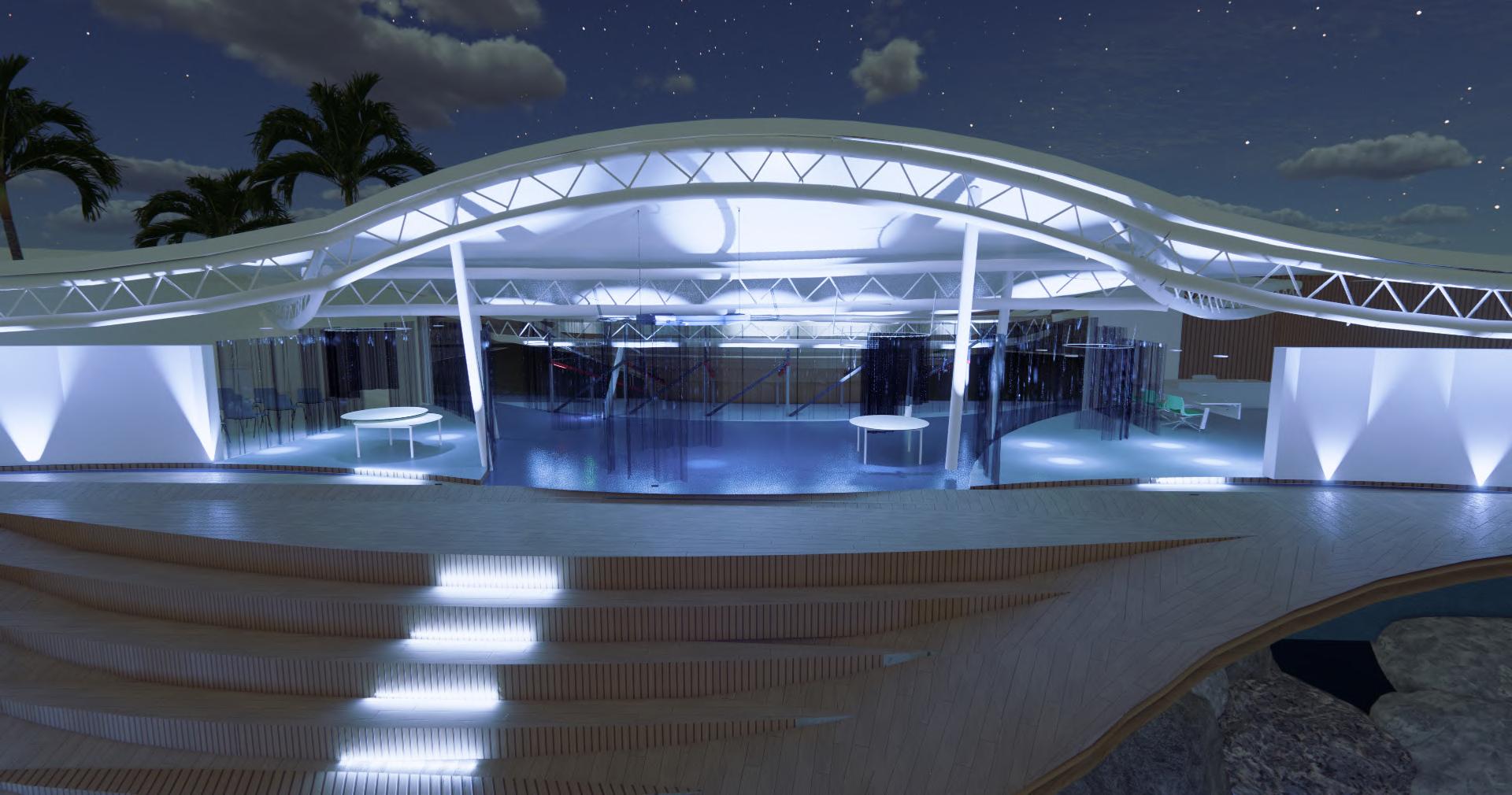

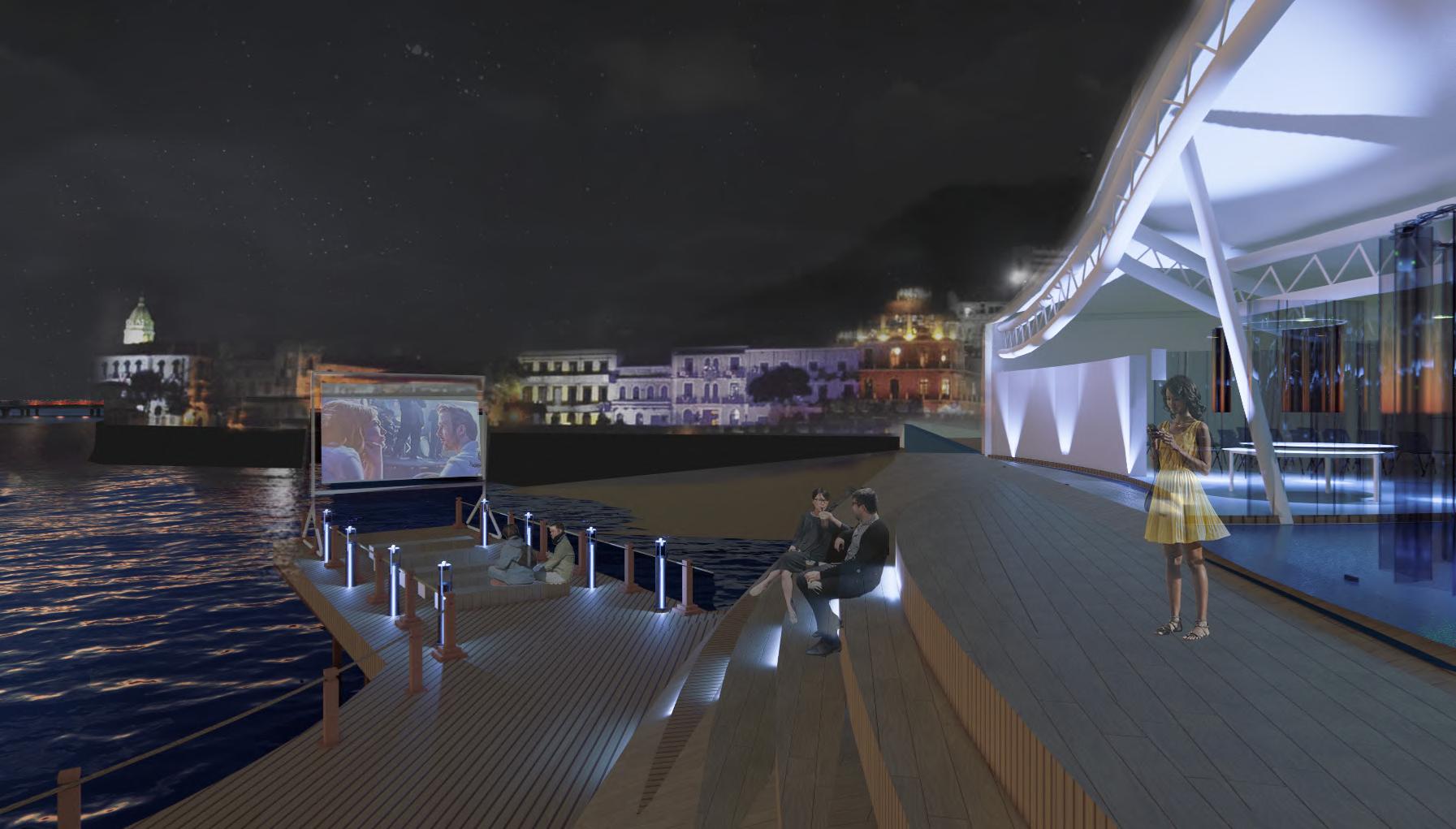

VUES NOCTURNES

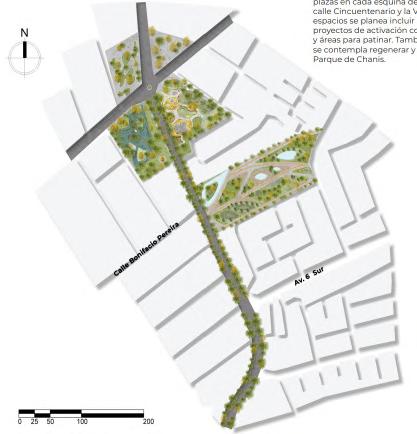

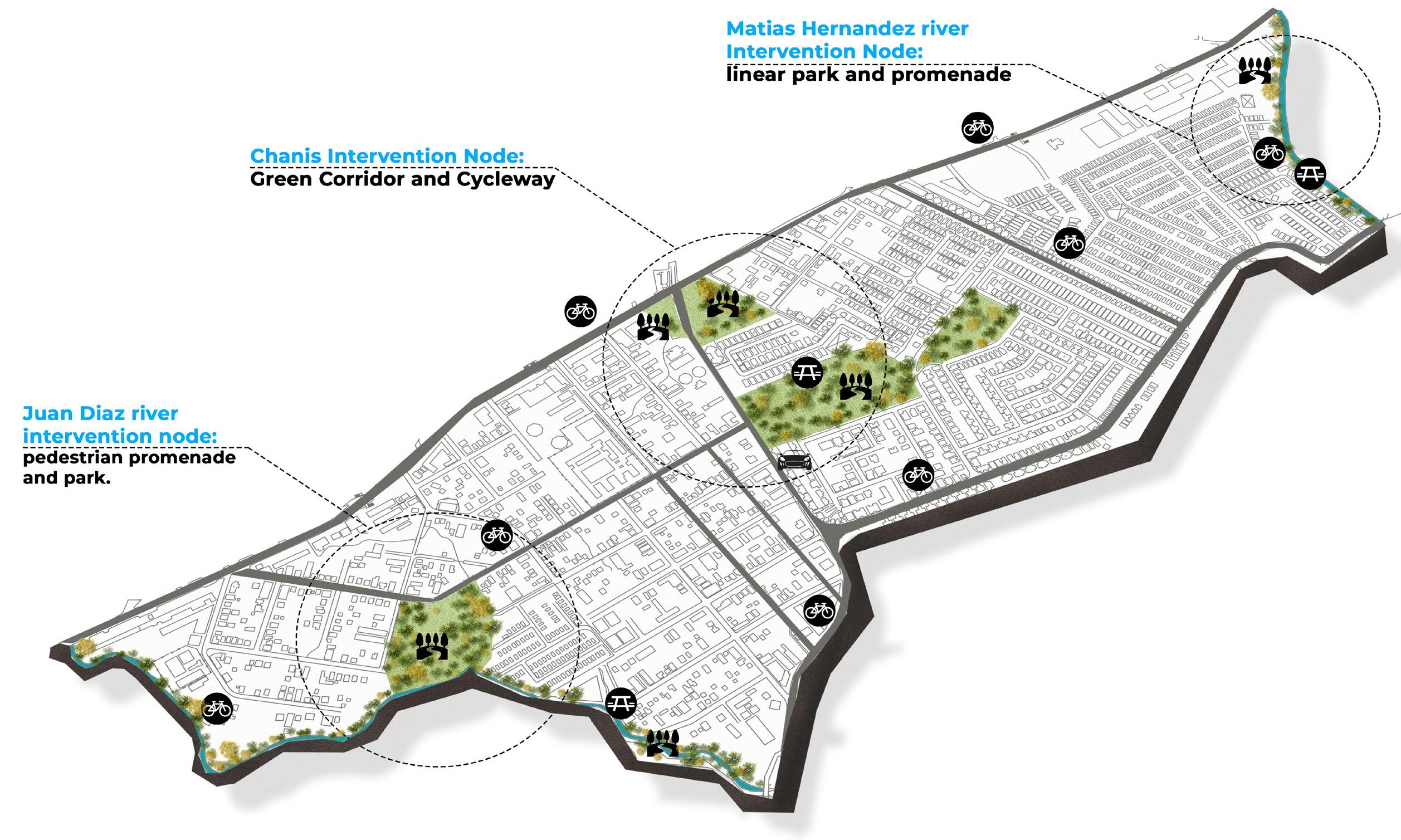

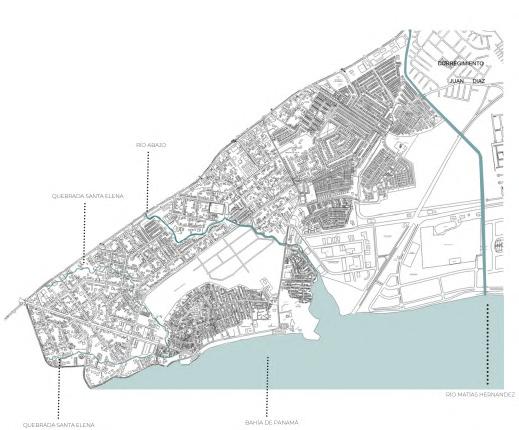

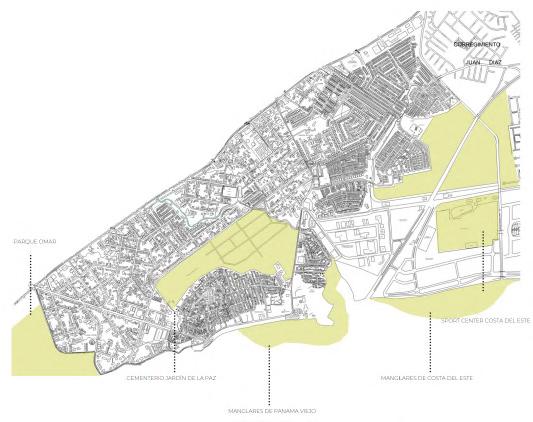

Vue d’ensemble du plan directeur

Nœud d’intervention de la rivière Juan diaz

parc sportif et la promenade de la rivière

Nœud d’intervention de Chanis

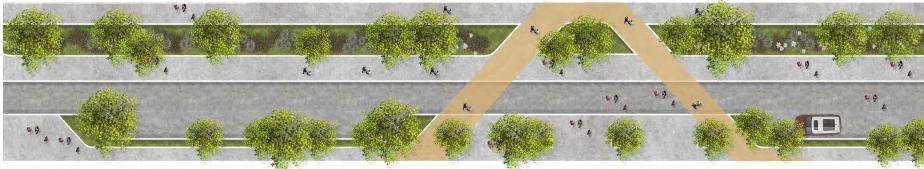

corridor vert et piste de vélo

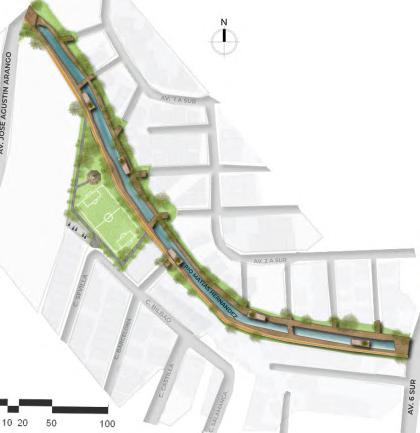

Nœud d’intervention de la rivière Matias Hernandez

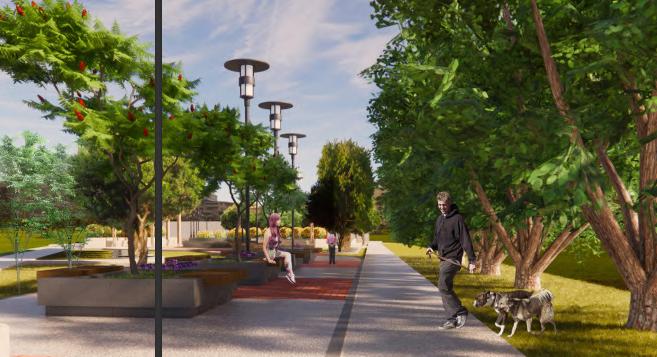

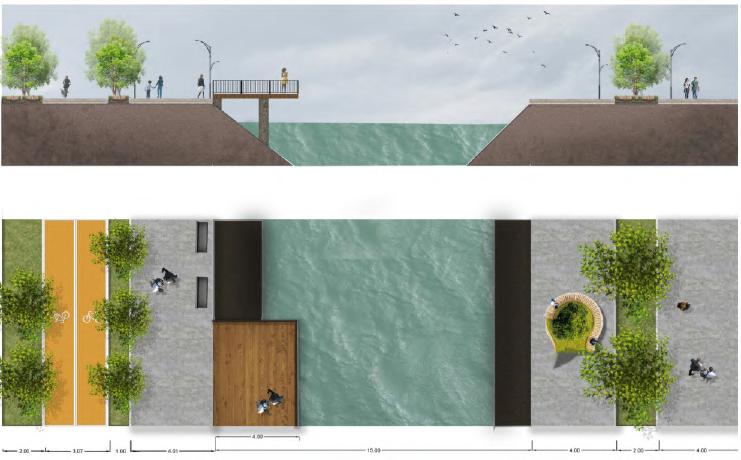

parc linéaire et promenade

RÉGÉNÉRATION URBAINE

Parque Lefevre, Ville de Panama

Cette proposition a exploré la relation entre l’architecture et le design urbain en engageant les utilisateurs et en revitalisant les espaces sous-utilisés afin de promouvoir le développement culturel et la durabilité. La proposition de conception s’est concentrée sur la reconnexion de ces espaces fragmentés tout en incorporant des solutions durables qui respectent à la fois le patrimoine culturel et les besoins futurs de la communauté.

Stratégies et actions en matière de design

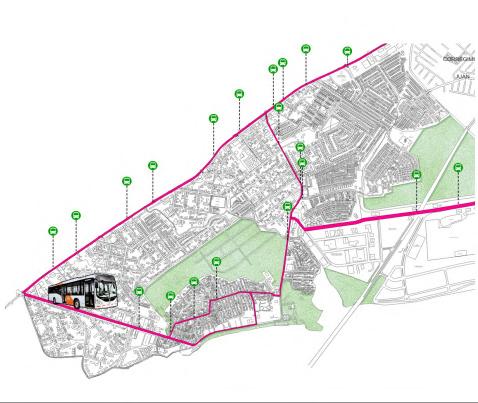

Voies de transport public existantes

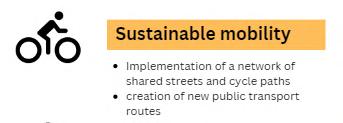

LA MOBILITÉ DURABLE

-la mise en place d’un réseau de rues et de pistes -cyclables partagées création de nouvelles lignes de transport public

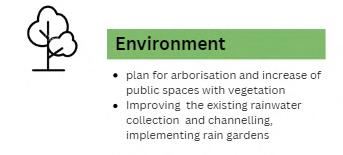

ENVIRONNEMENT

-plan d’arborisation et de végétalisation des espaces publics -l’amélioration de la collecte et de la canalisation des eaux de pluie la mise en place de jardins inondables

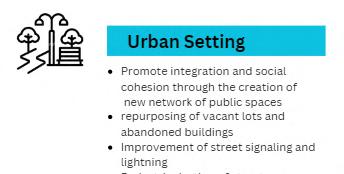

CONTEXTE URBAIN

-promouvoir l’intégration et la cohésion sociale par la création d’un réseau d’espaces publics -amélioration de la signalisation et de l’éclairage des rues

Espaces verts existants

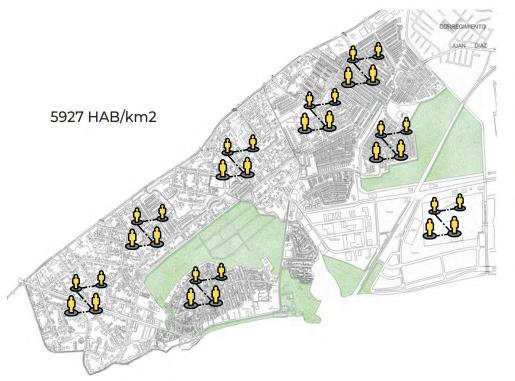

Densité

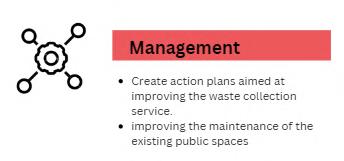

GESTION

-élaborer des plans d’action visant à améliorer le service de collecte des déchets -améliorer l’entretien des espaces publics existants

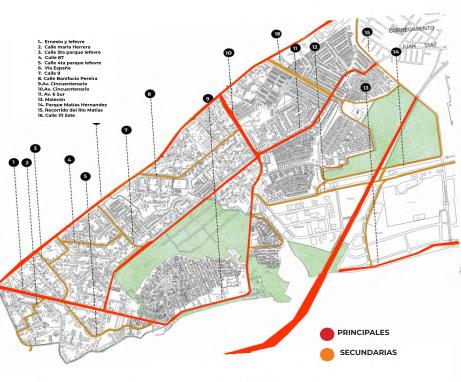

Rues principales et secondaires

Masses d’eau existantes

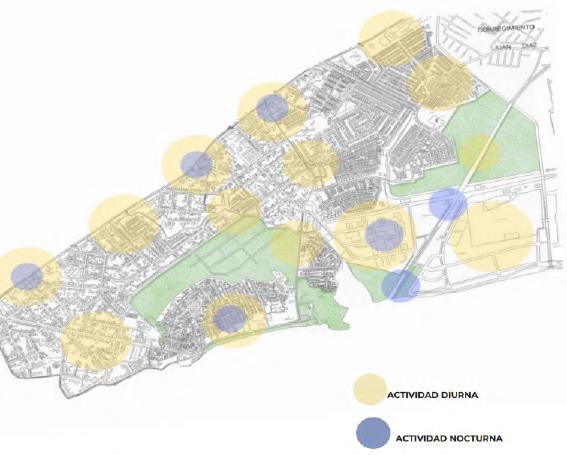

Activité diurne et nocturne

BAIE DE PANAMA

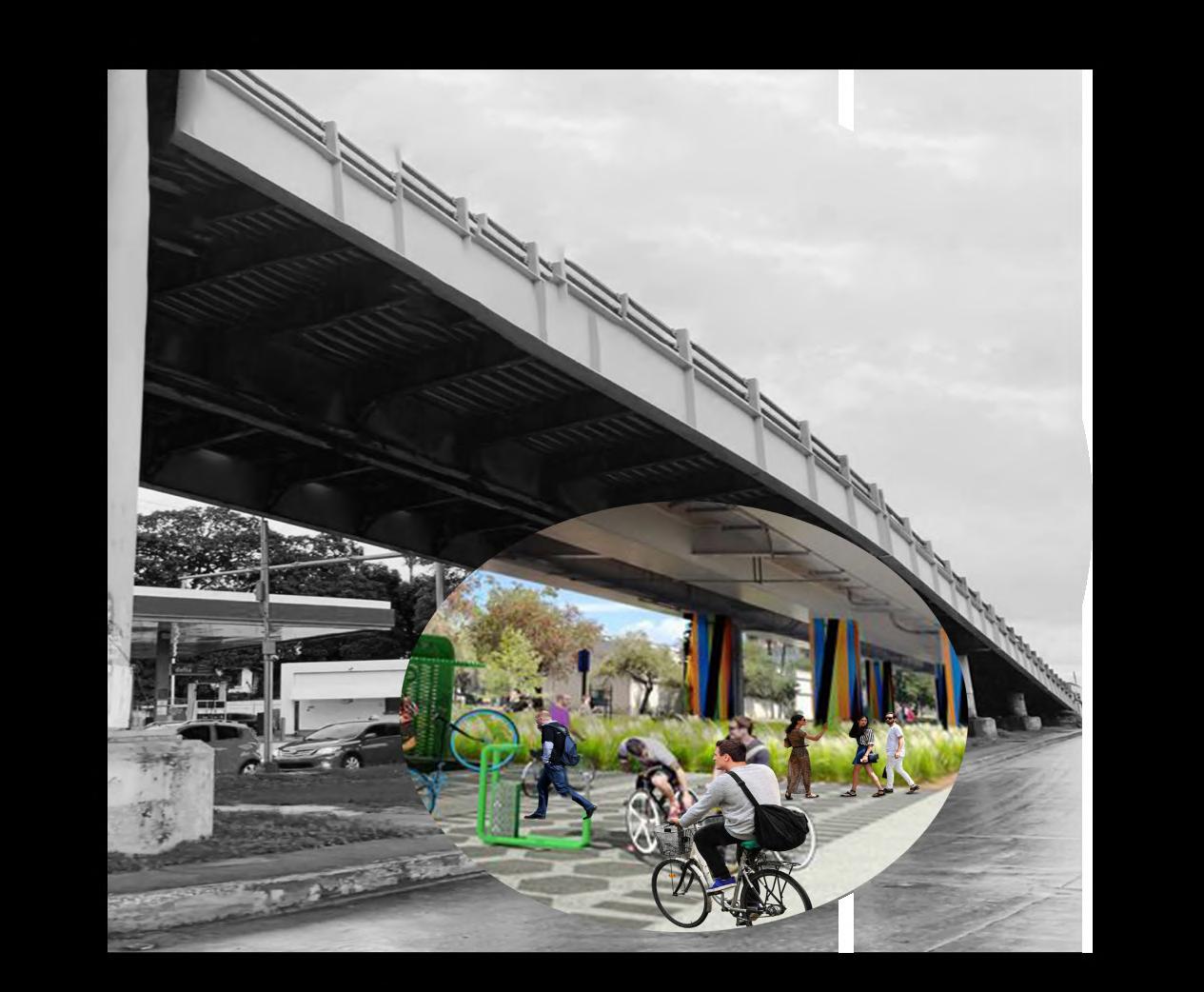

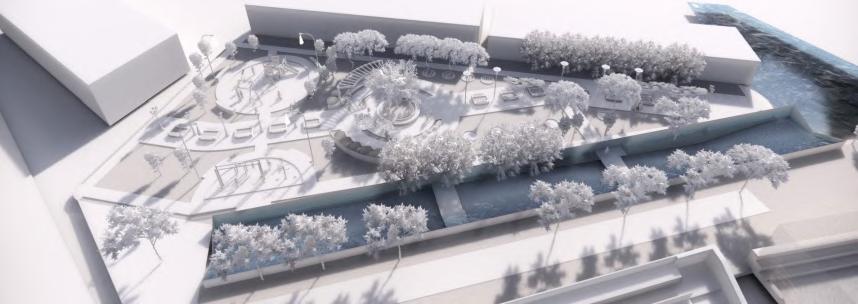

Av. Cincuentenario ,Chanis

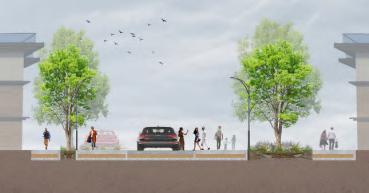

Ce projet propose la création de quatre places publiques sous un carrefour surélevé, avec du mobilier urbain, des petits marchés et des aires de skateboard. L’amélioration des trottoirs et des espaces verts le long de l’Avenida Cincuentenario la transformera en une rue partagée où les piétons ont la priorité, avec des zones spacieuses et ombragées pour se détendre. La rivière Matias Hernandez, qui se trouve à proximité, est une petite poche naturelle menacée au sein de la ville. Elle est confrontée à des problèmes de pollution et d’inondation dus à des eaux usées non traitées et à des déchets industriels. Le projet vise à réaffecter le bassin de la rivière à un usage local, en améliorant les efforts de conservation et en réduisant la pollution tout en créant une zone tampon entre la rivière et les habitations environnantes.
