UNIVERSIDAD NACIONAL HERMILIO VALDIZÁN
FACULTAD DE INGENIERIA CIVIL Y ARQUITECTURA
ESCUELA PROFESIONAL DE ARQUITECTURA
PARTIDAS DE ARQUITECTURA
MARIA ROSA
Estudiante de Arquitectura, busco crear sensaciones en los espacios a través del diseño, respetar al medio ambiente y proyectar con innovaciones tecnológicas.
TEMAS DE RELEVANCIA
Arquitectura
Tecnología y Construcción
Sostenibilidad
Bio Arquitectura
ESTUDIOS
Superior:
Arquitectura – UNHEVAL
Colegio:
La Inmaculada Concepción - 2016
CONTENIDO
Partidas de Arquitectura
Cielo Razo
Piedras naturales
Pisos
Acabado de muros
Control solar
Fachadas
Vidrios
Muro cortina

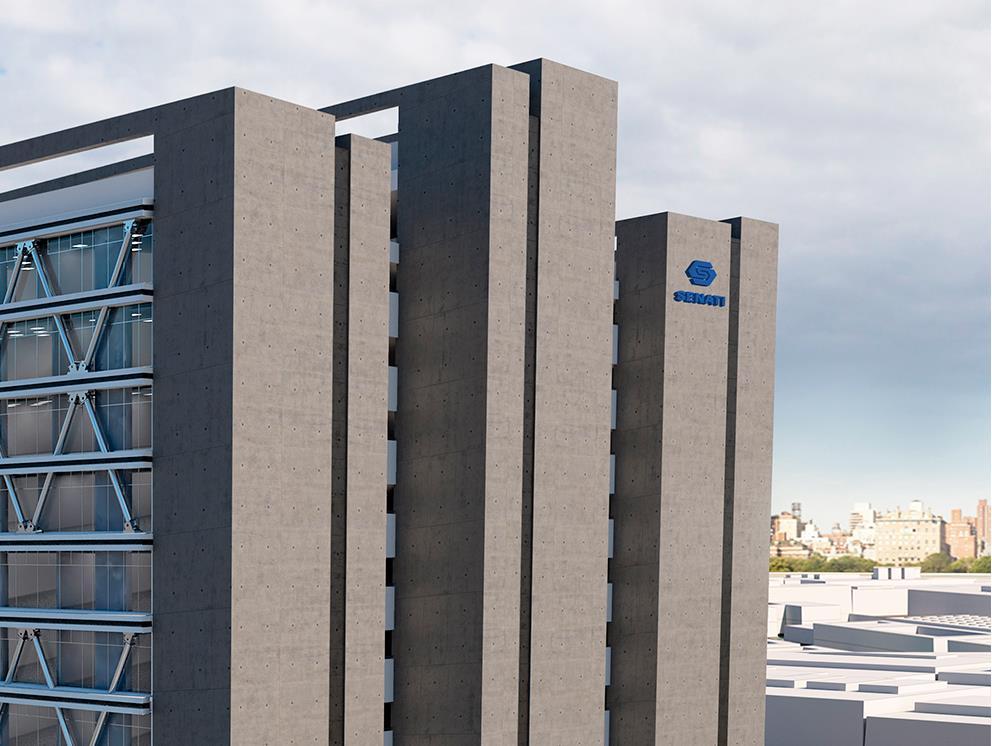

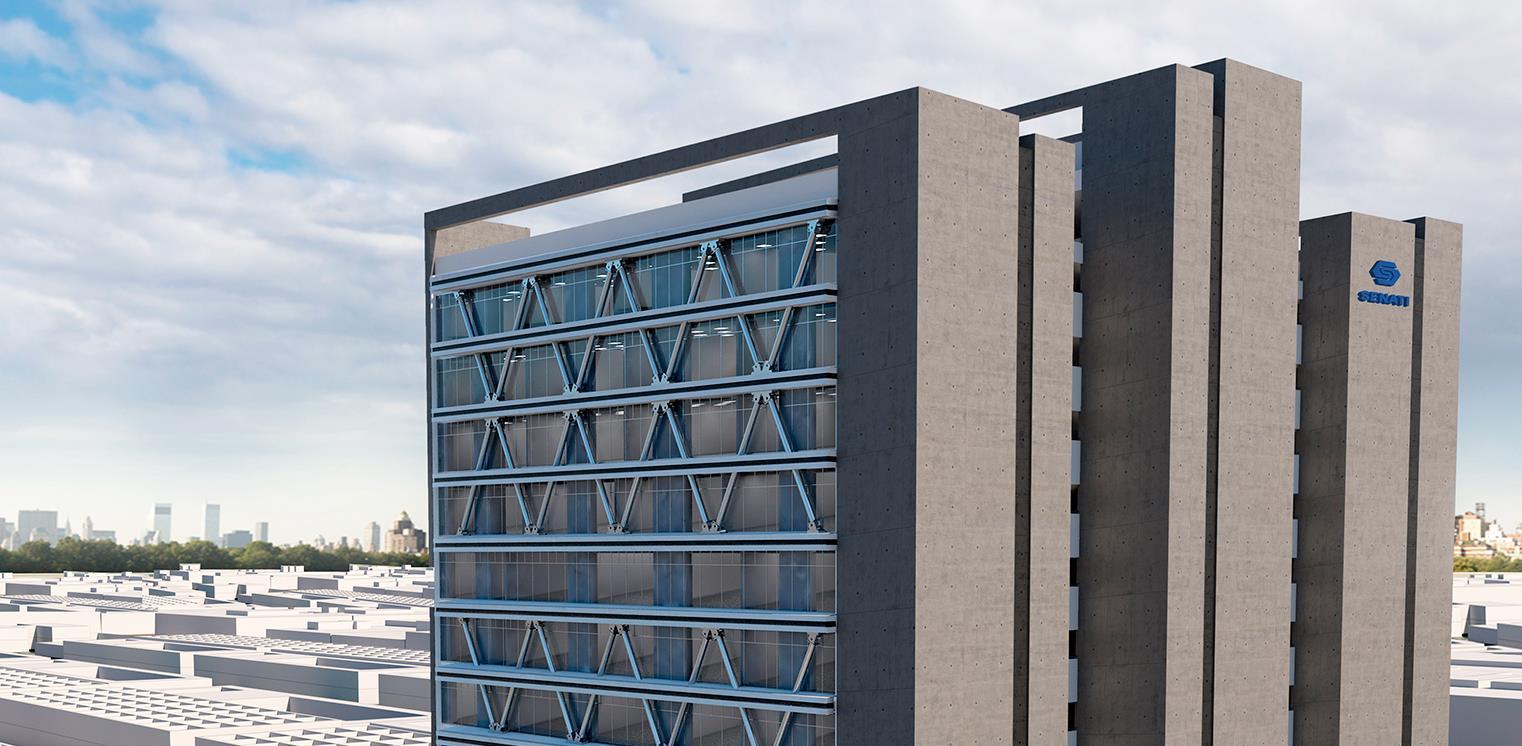

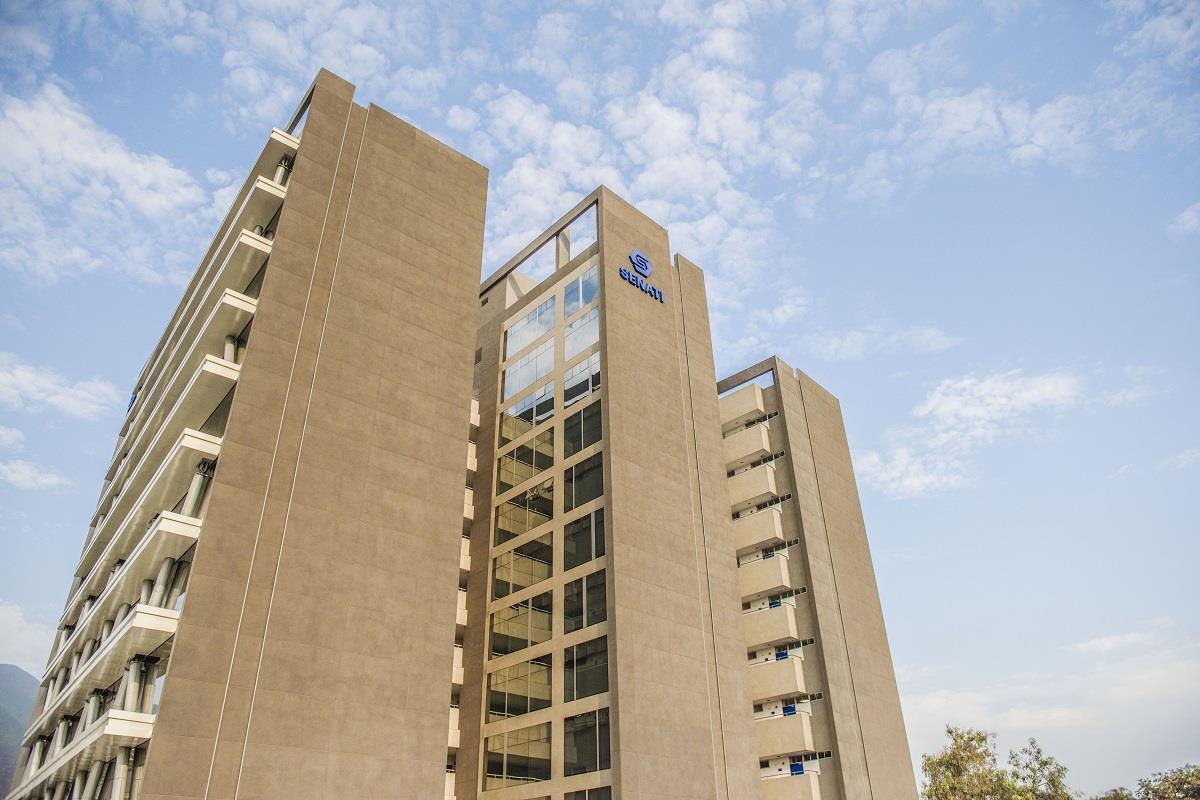

Partidas de Arquitectura Centro
Tecnológico Senati

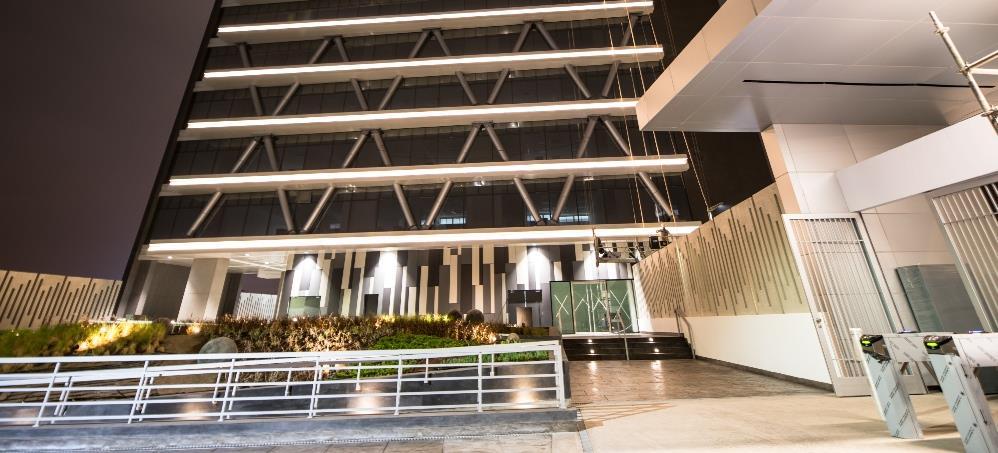

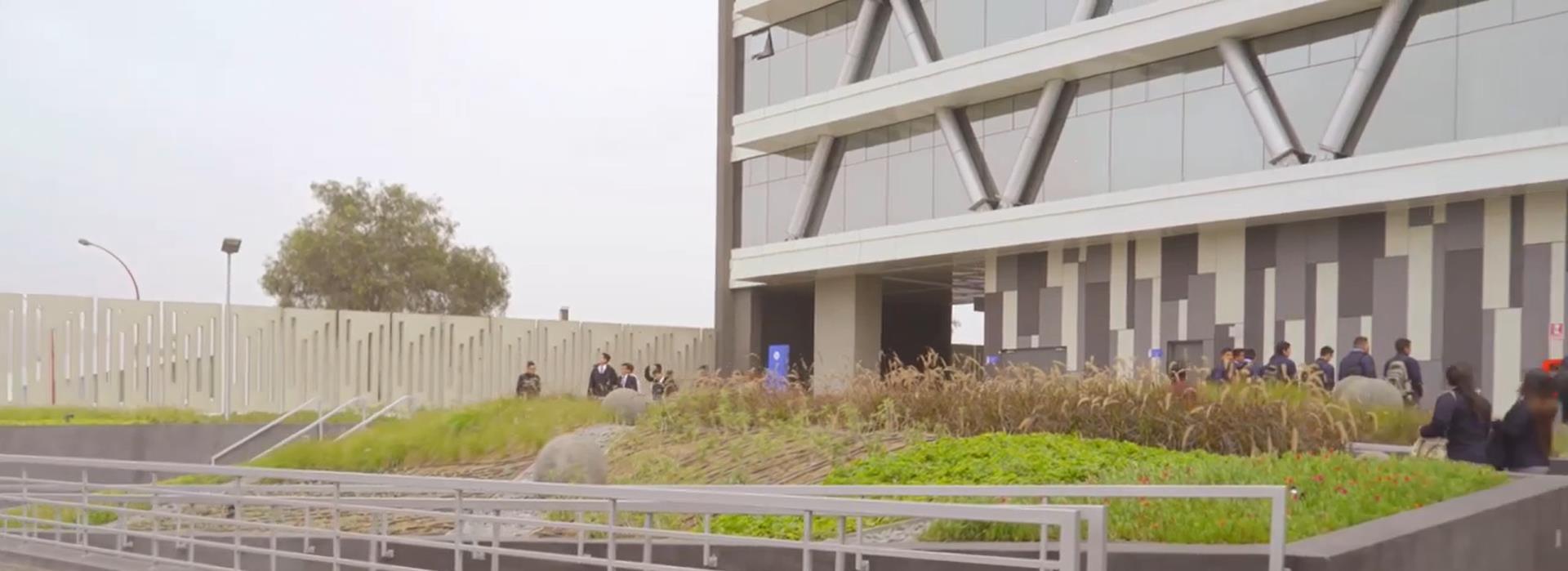

Fachada

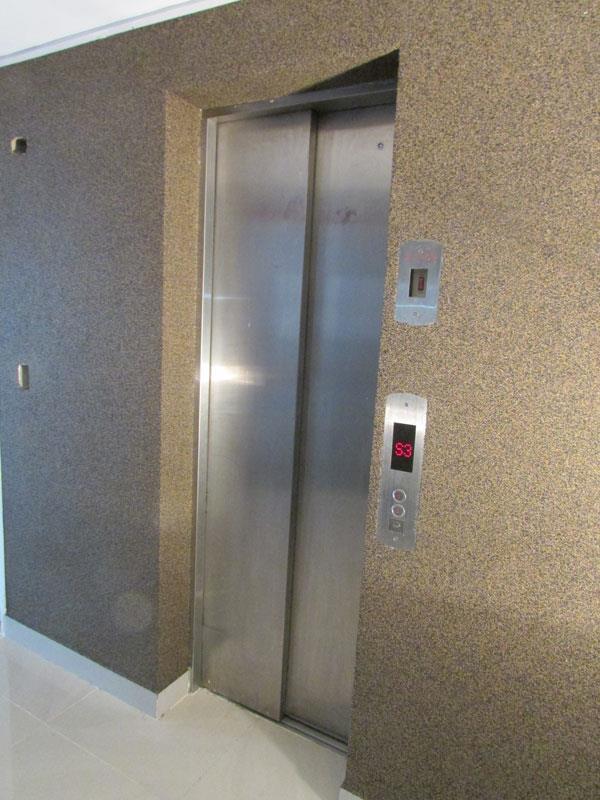

Hall de ascensores
Sala de conferencias
Otros ambientes
CIELO RASO

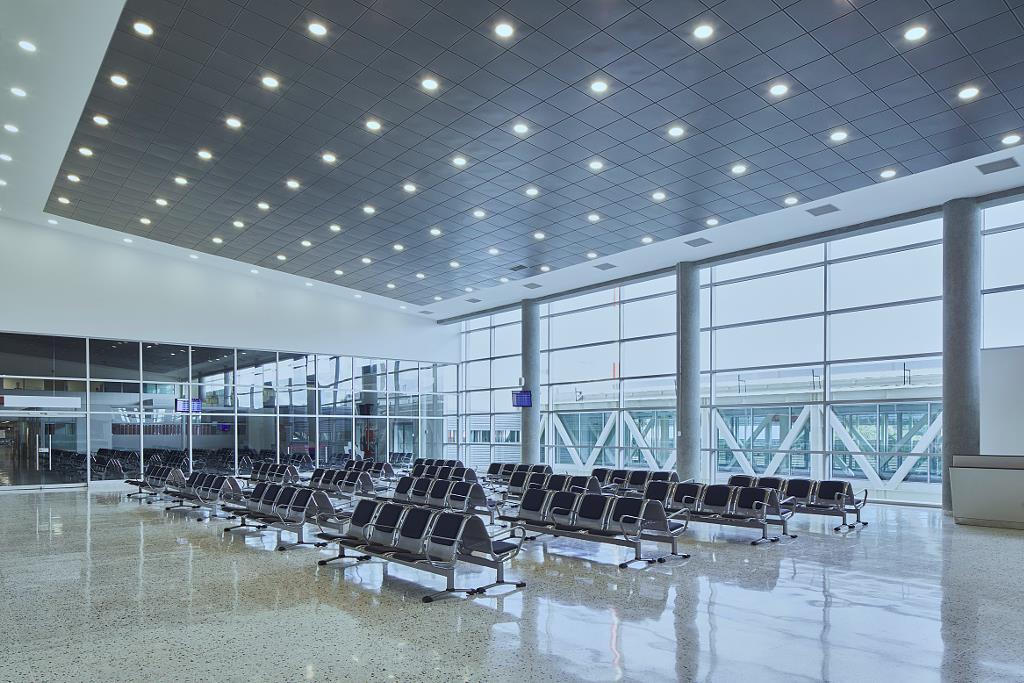

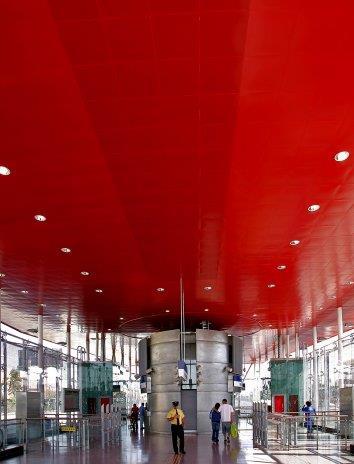

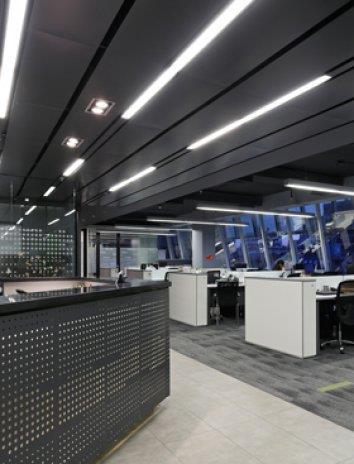

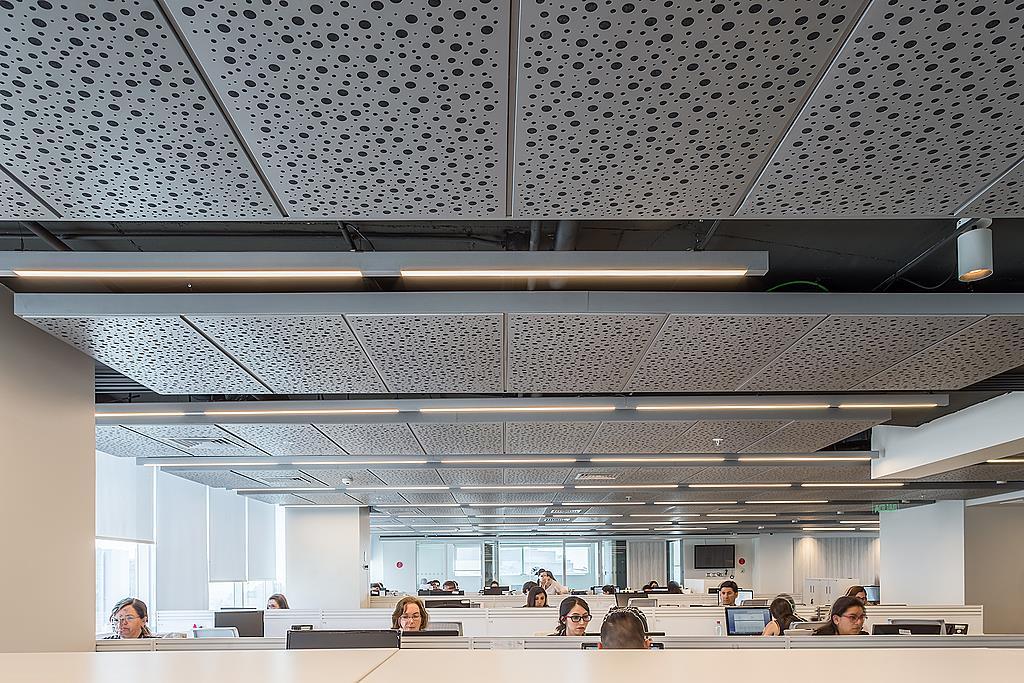

CIELO RASO METÁLICO
• Alta durabilidad en el tiempo
• Buena resistencia a los hongos y a la humedad
• Baja necesidad de reparación y mantenimiento
• Ausencia de estática que proviene de acumulación de polvo y suciedad
• Alta impermeabilidad
• Buena resistencia al sol y la luz
• Una estética elegante

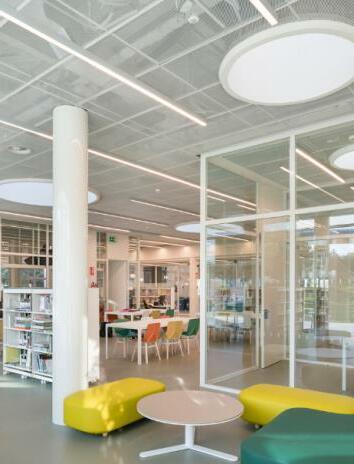

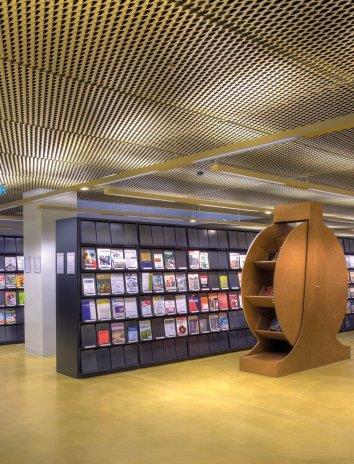

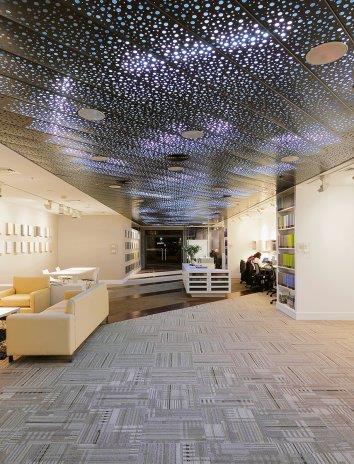

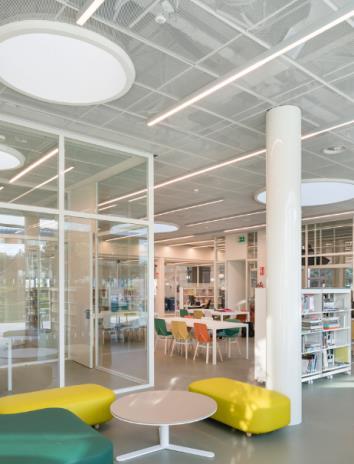

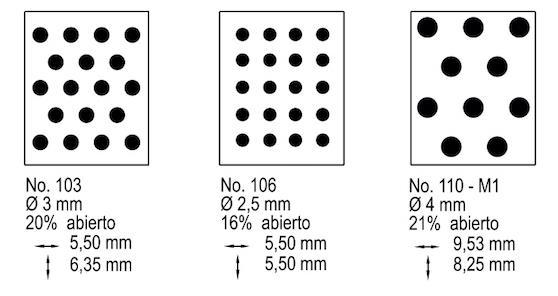

METALSCREEN TILE LAY-IN
Es un producto óptimo para zonas donde se requiere de transparencias al pleno se utilizan bandejas Tile sobre un sistema de suspensión en base a perfiles Grid 15/16 o equivalente.

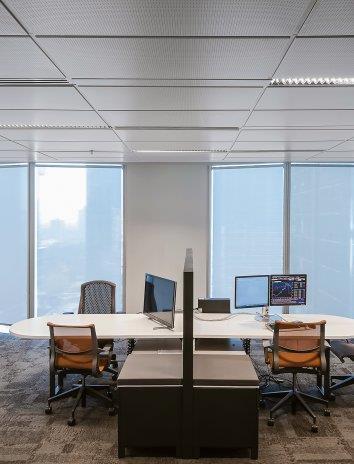

TILE LAY-IN

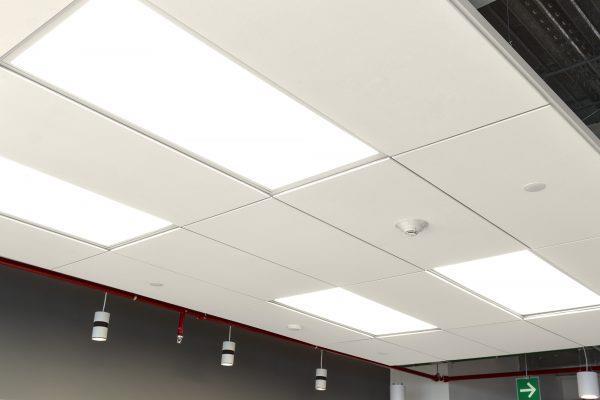

Este sistema queda a la vista al formar una grilla cuadriculada que enmarca el diseño de la superficie, pudiendo ser lisa o perforada y pintada en varios colores.
TILE SNAP-IN
Es un producto de aspecto pulido, caracterizado por tener una mínima cantería que utiliza un sistema de suspensión oculto, colgado a la losa u otra superficie existente.
PLANK HOOK
Proporciona un look monolítico, ideal para aplicaciones en pasillos y también exteriores, ya que, gracias a su perfilería de instalación posee alta resistencia al viento.
PLANK HOOK-ON XL
Paneles de gran formato, diseñados para generar continuidad entre los espacios y mejorar el desempeño acústico de los recintos.

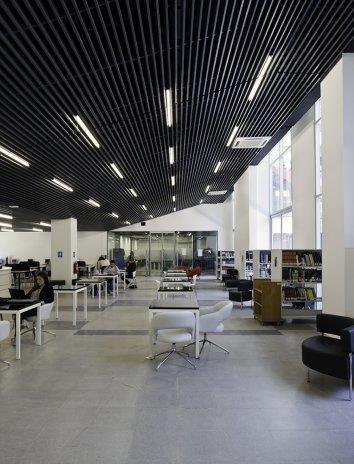

BAFFLE

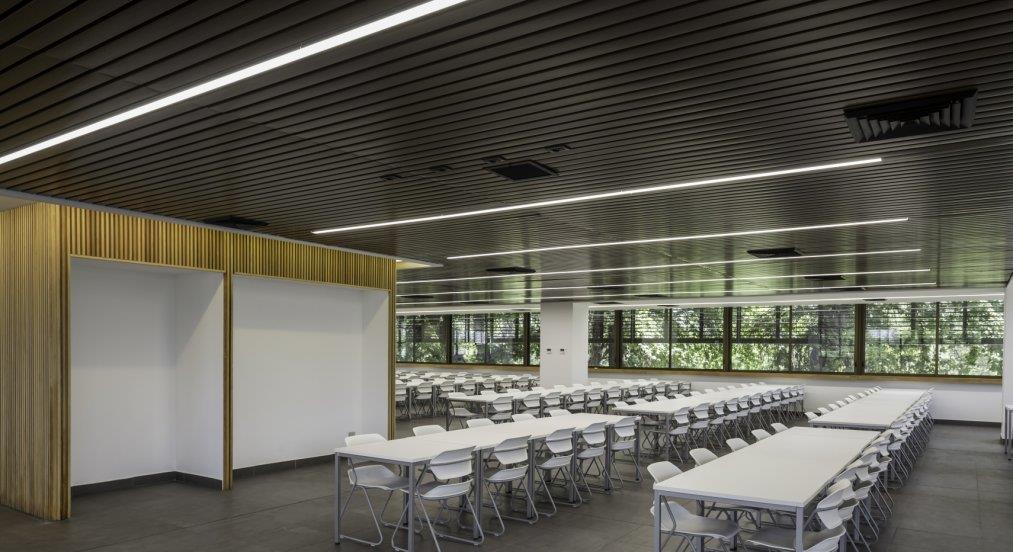

Es un cielo lineal que se instala uno al lado del otro mediante un portapanel, variando su aspecto y separación de acuerdo al paso requerido.
CIELOS LINEALES U
Su aspecto varía dependiendo de su modulación. Su apariencia es regular y plana, con una separación entre paneles de 20mm (cantería).
300C-375C-450C GRID
Son un producto lineal que permite lograr una excelente apariencia y planitud, ya que gracias a su materialidad se obtiene un inigualable acabado que puede variar en color.
CIELO TIMBERLINE
Su aspecto regular y plano es particularmente útil donde se requiera un cielo liso que sea además liviano y acústico
TUBRISE
Ha sido diseñado para ser usado como cortasol cenital, entregando a los proyectos una atractiva terminación
CIELO 84R
Es un cielo suspendido formado por paneles metálicos de largo requerido para cada obra, con un ancho de 84 mm y bordes curvados.

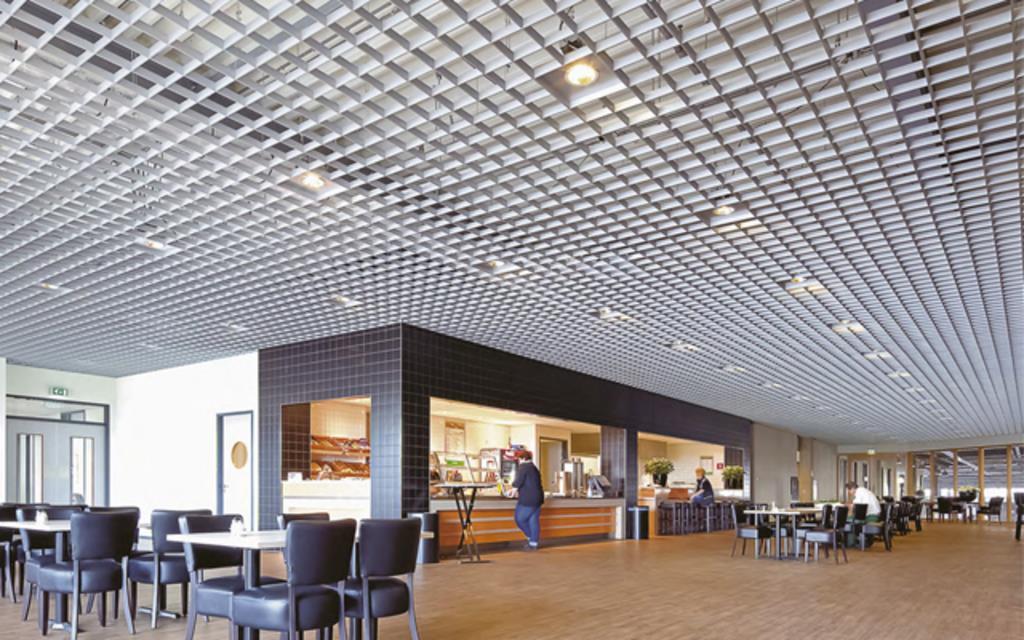

MULTICEL

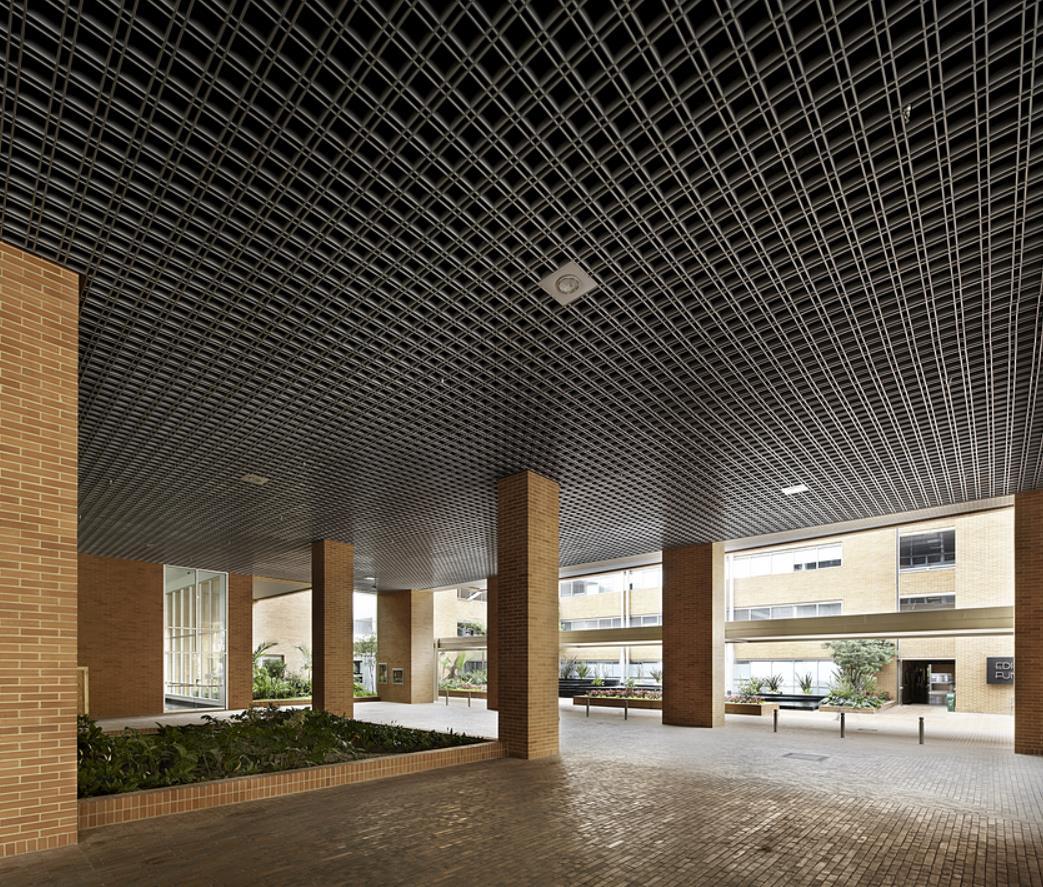

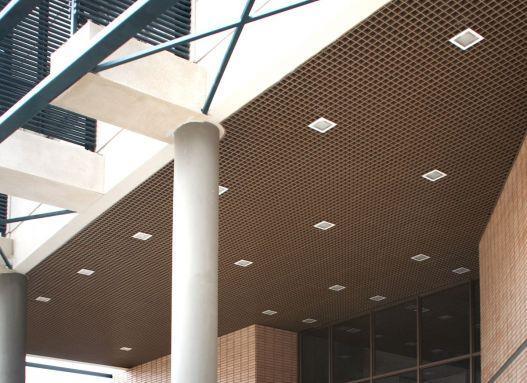

Es un cielo abierto y transparente, formado por perfiles metálicos formados en U, que se ensamblan unos a otros creando módulos cuadrados

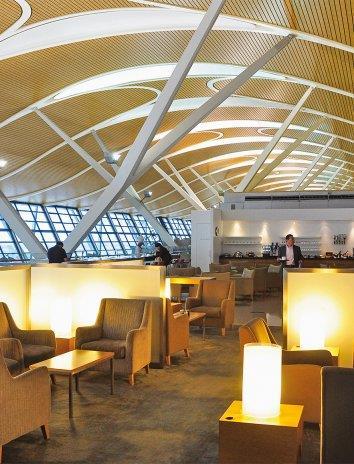

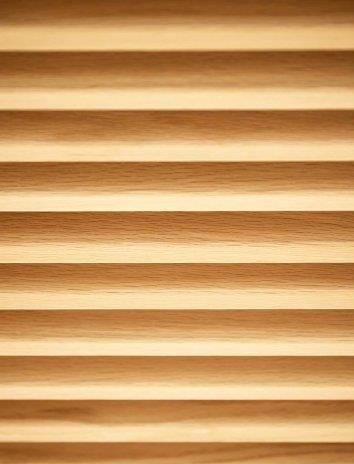

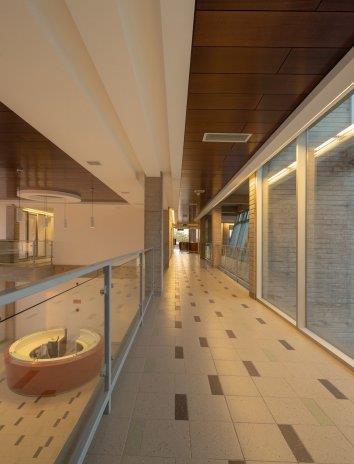

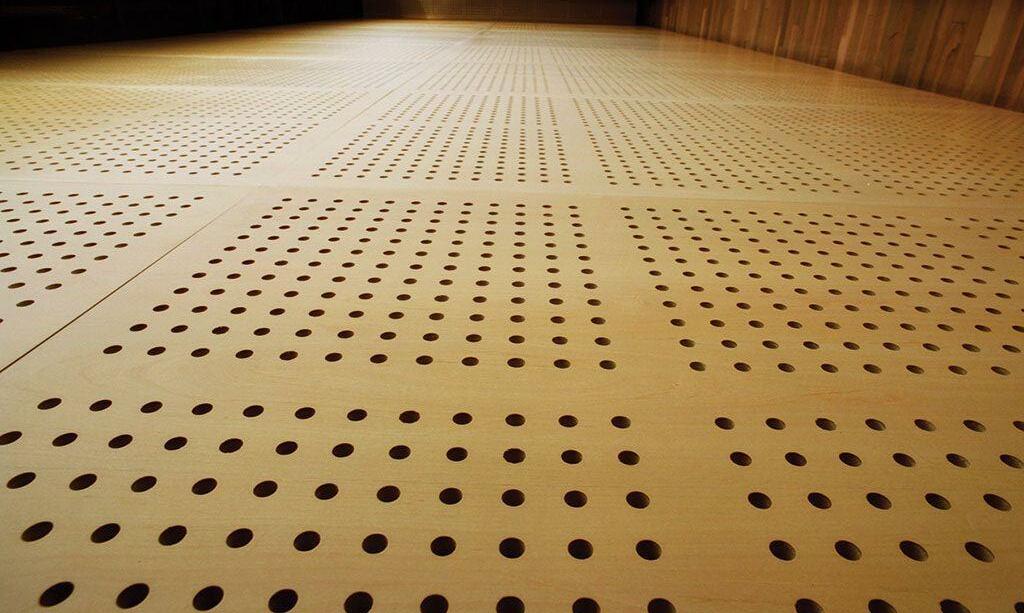

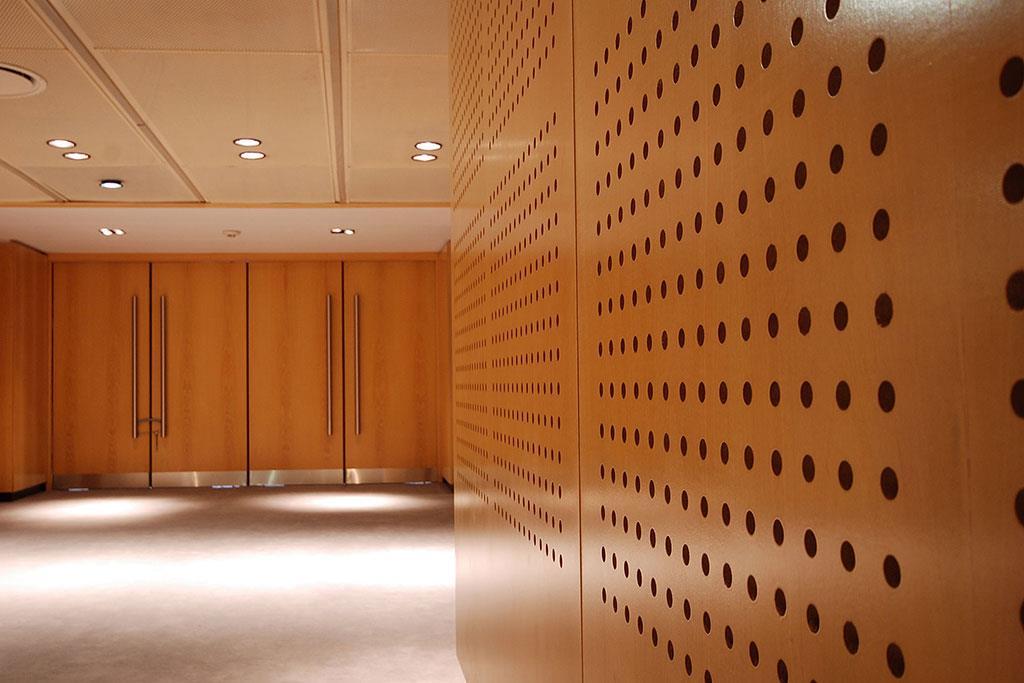

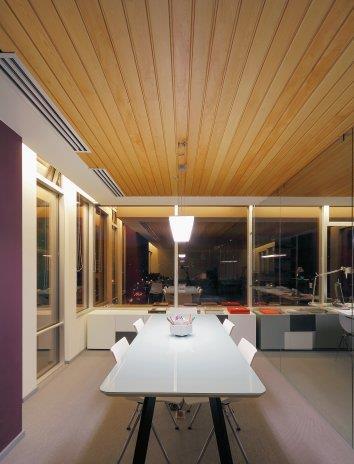

CIELO RASO MADERA
• Acústica: la madera es un material poroso y, por lo tanto, actúa como un absorbente acústico natural.
• Aislante: la madera es un aislante natural y, por lo tanto, puede mantener el espacio cálido.
• Higroscópico: significa que pueden absorber la humedad cuando la humedad es alta en el aire y perder humedad cuando la humedad es baja.
• Durabilidad: es un material muy duradero y puede durar cientos de años si se cuida adecuadamente.
PATAGONIA
Tableros de madera de densidad media, que los hace resistentes, duraderos y fáciles de instalar. Conforman un techo secundario que se coloca sobre un conjunto de placas desmontables que se sujetan gracias a un entramado metálico.

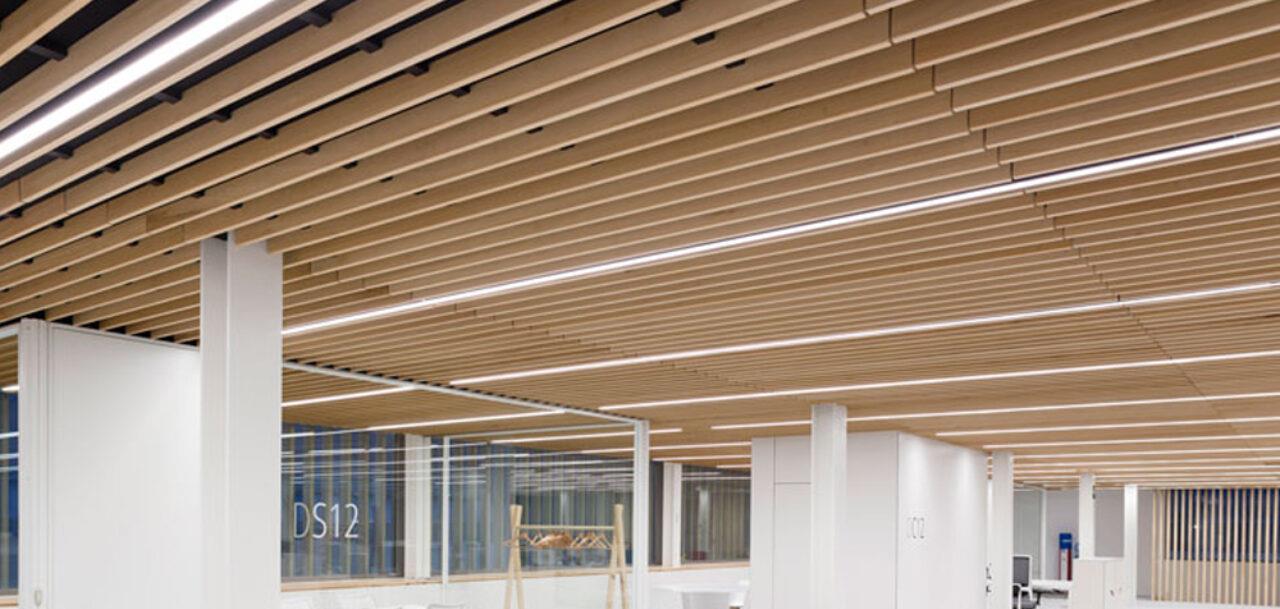

WOODLINES
Permiten generar sistemas de celosías o listoneados que no conforman un plano opaco o cerrado de cielo si no un sistema en base a elementos lineales dispuestos en forma unidireccional
CORTEGA
Textura media fisurada, el cual es de aspecto no direccional, mejorando de esta forma su aspecto visual e instalación.
FASHIONTONE
Placa de Fibra Mineral para cielorraso falso, no direccional, con características acústicas y retardante de fuego, de textura media.

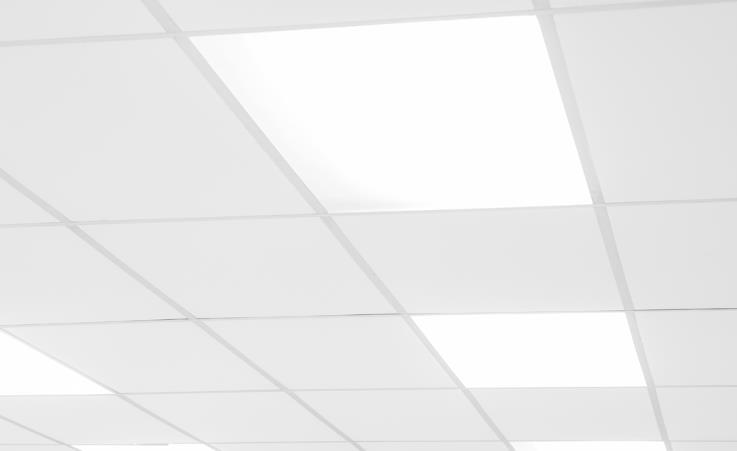

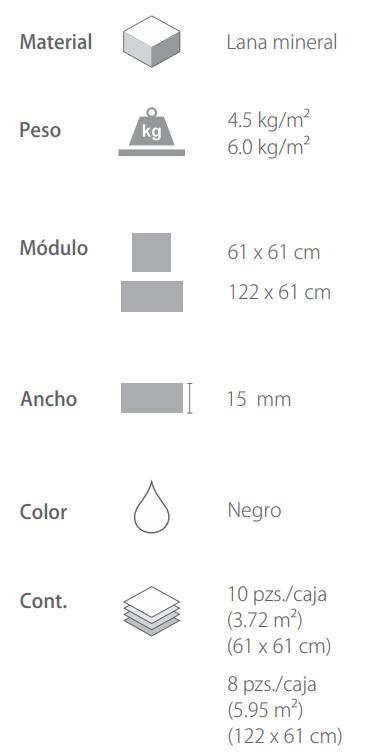

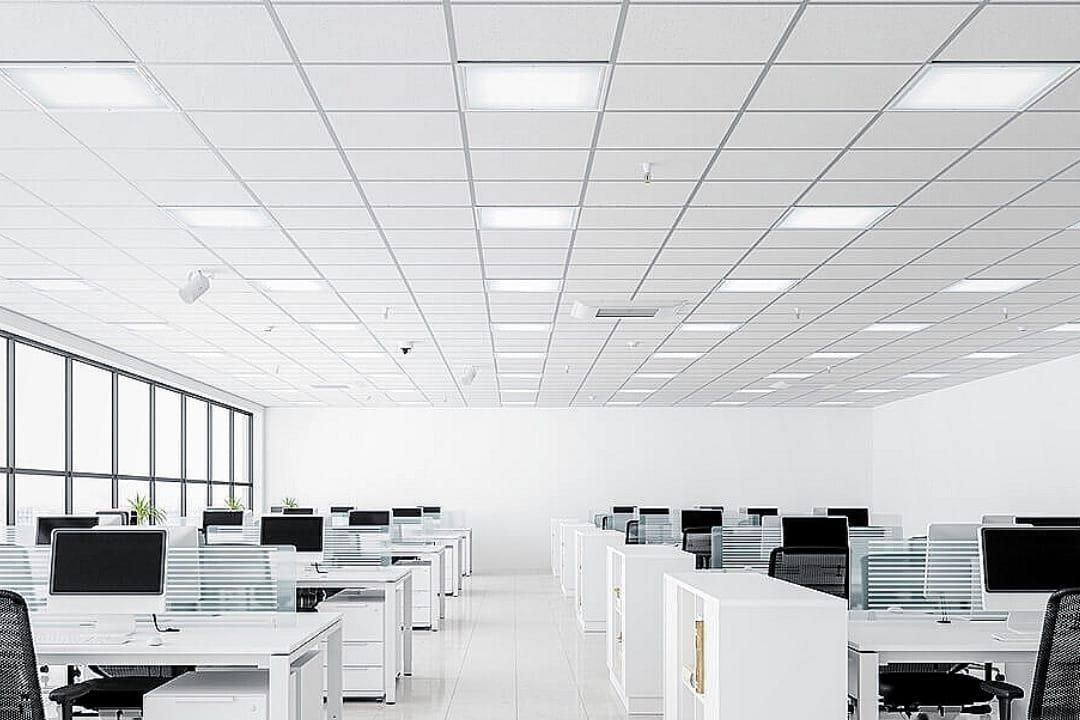

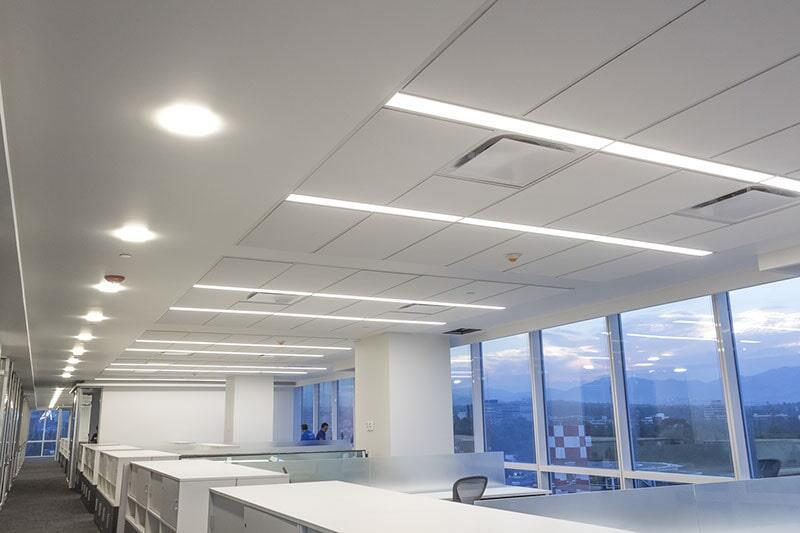

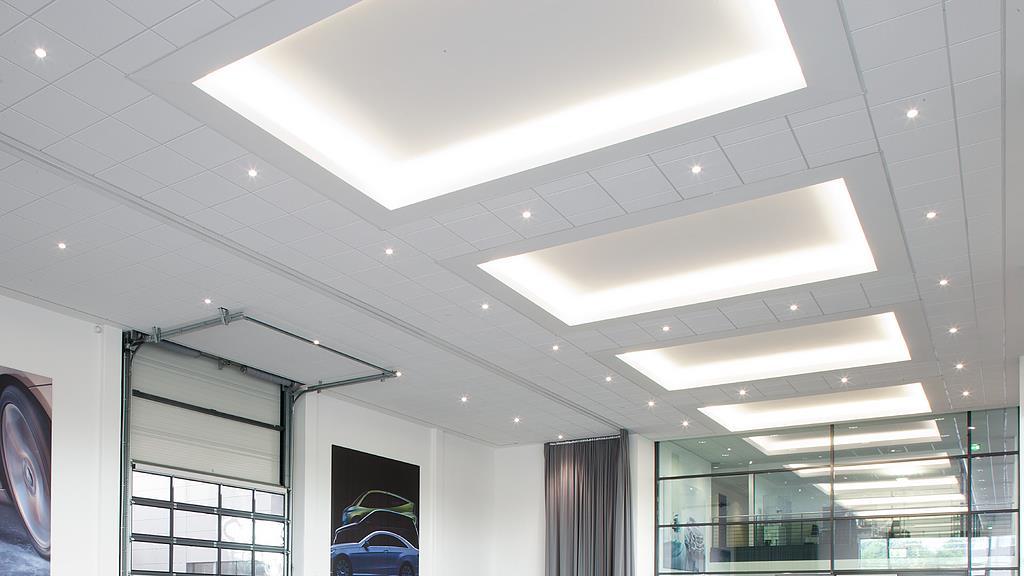

CIELO FIBRA MINERAL
• Acreditación LEED Láminas no contaminables, libres de sustancias cancerígenas como el asbesto, formaldehídos y sílice cristalina.
• Gran variedad de referencias con diferentes opciones de acabados.
• Cielo Rasos fáciles de instalar, inspeccionables y versátiles.
• Láminas resistentes al fuego hasta por 120 minutos (según la referencia) no producen humo ni goteo.
• Láminas de alta resistencia a la humedad relativa

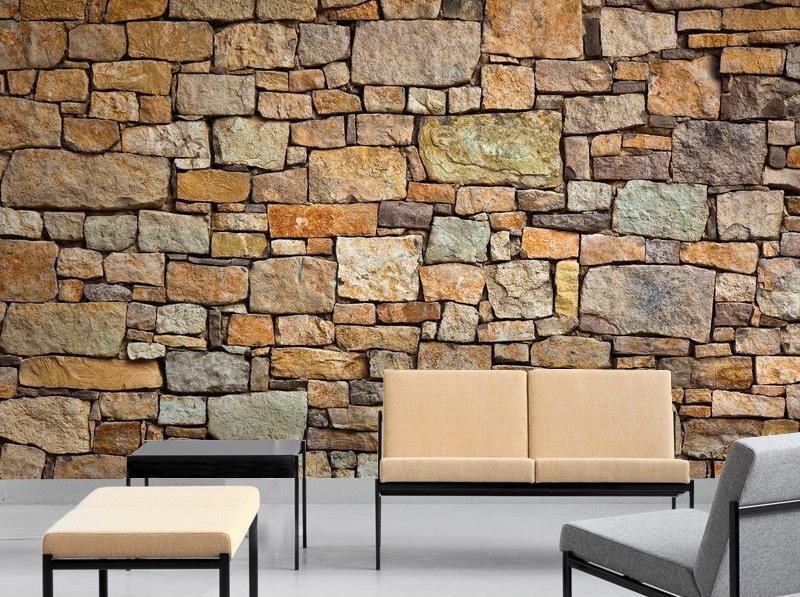

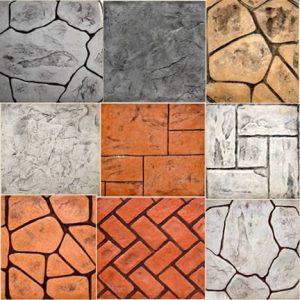

PIEDRAS NATURALES

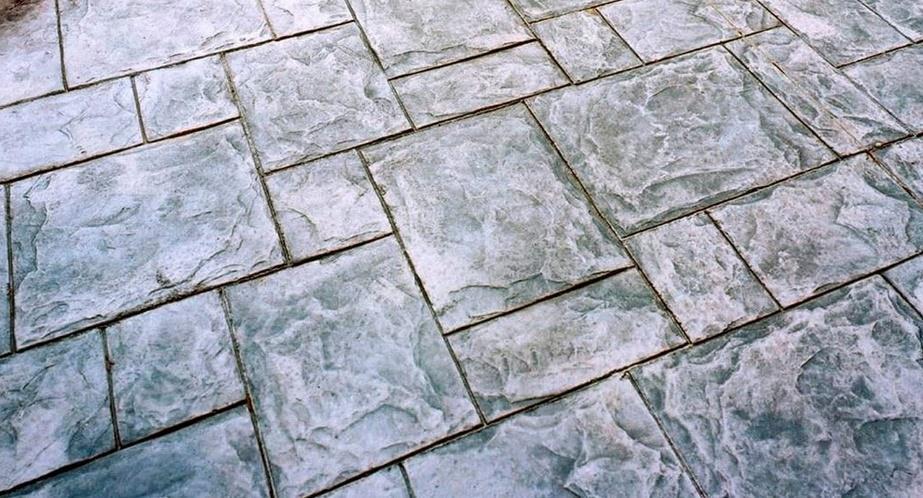

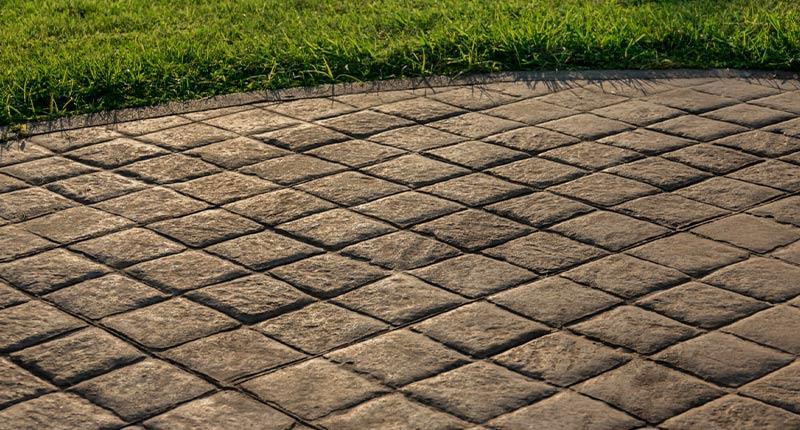

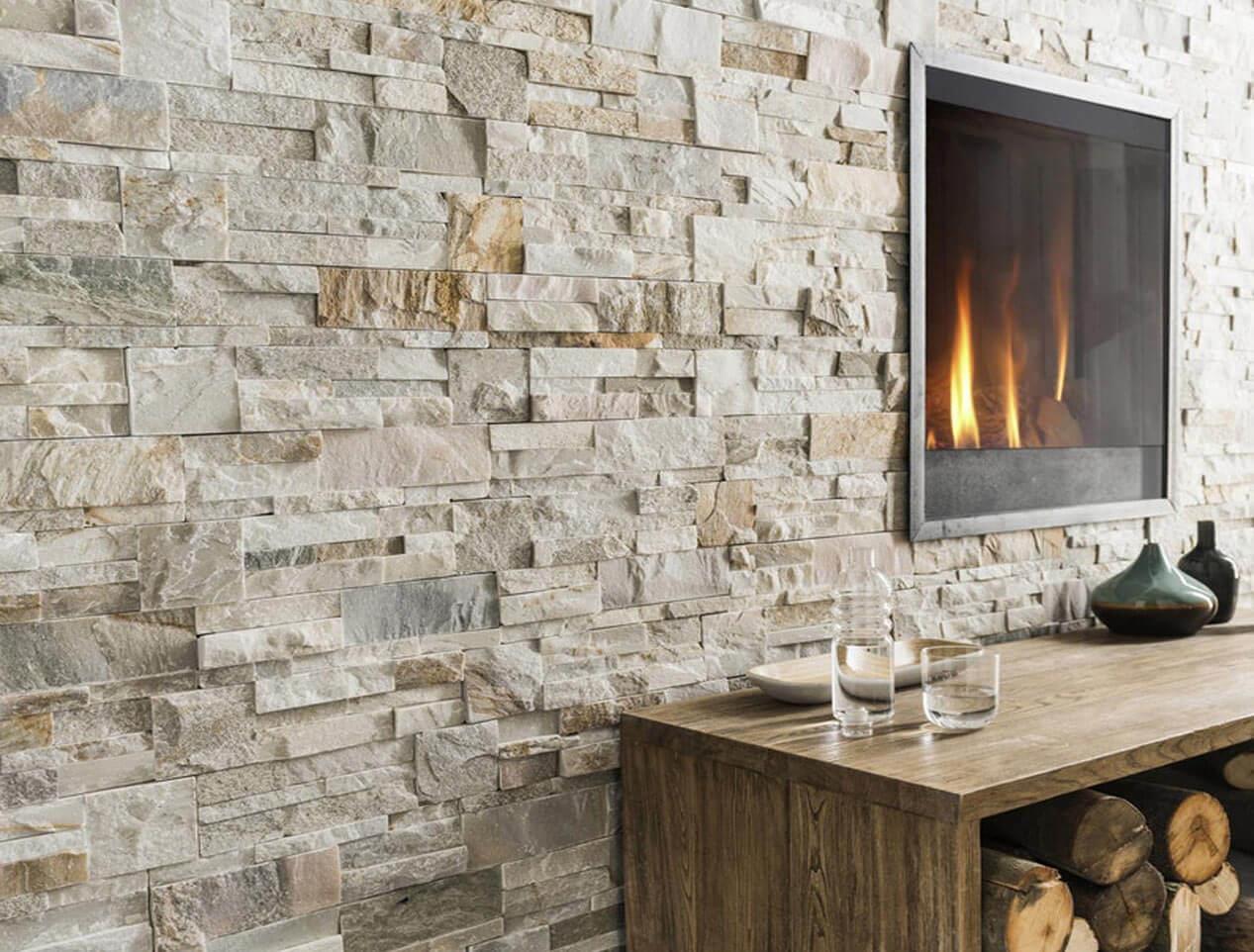

PIEDRA LAJA
Es una roca sedimentaria, plana y lisa. Se extrae en grandes bloques, generalmente cortados en finas láminas que se corresponden con la estratificación en los yacimientos.
• La porosidad, dureza y resistencia de la piedra laja depende de los niveles de compresión.
• No es soluble en ácido clorhídrico.
• Es resistente a la abrasión. Las hay en diversos colores, desde el gris y ocre hasta el marrón.
• También con tintes azules, rojos, negros y verdes, según la incidencia de óxidos de manganeso, fierro y otros minerales.
• Su explotación se hace a cielo abierto.
Usos
Colores
Textura
Mult Negro Gris Blanco
Rugosa Lisa

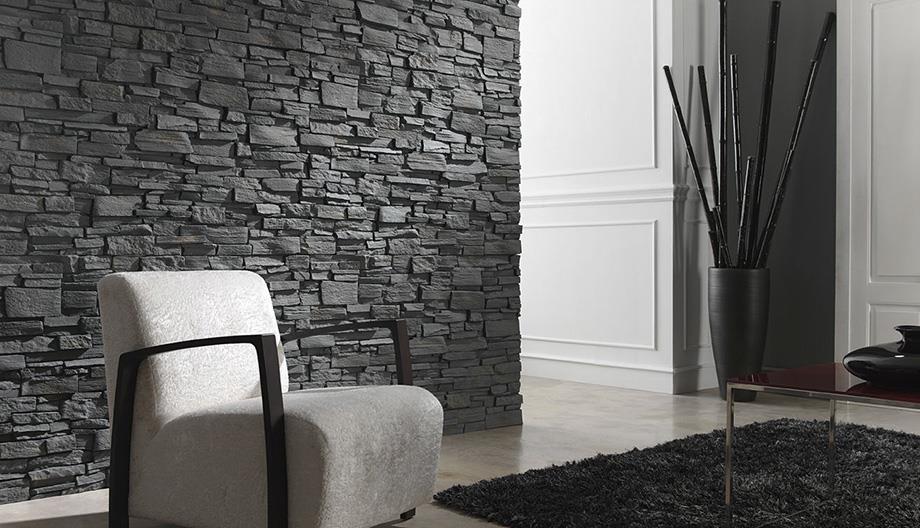

PIEDRA PIZARRA
Es una roca metamórfica de estructura foliada, densa y de grano fino. Puede dividirse en delgadas capas o láminas. Proviene de la transformación de lutitas y otras rocas sedimentarias clásticas de grano menudo.
• No brilla.
• Es dura, versátil e impermeable.
• Se forma en variados ambientes, de los que adquiere colores diferentes. La pizarra más común es la azul negruzca, rica en materia orgánica y carbono.
• Aunque también hay pizarras de tonos rojizos y morados, formadas en lugares oxidantes.
Pared Interior Exterior
Negro Gris
Usos
Colores
Textura
Mult
Lisa

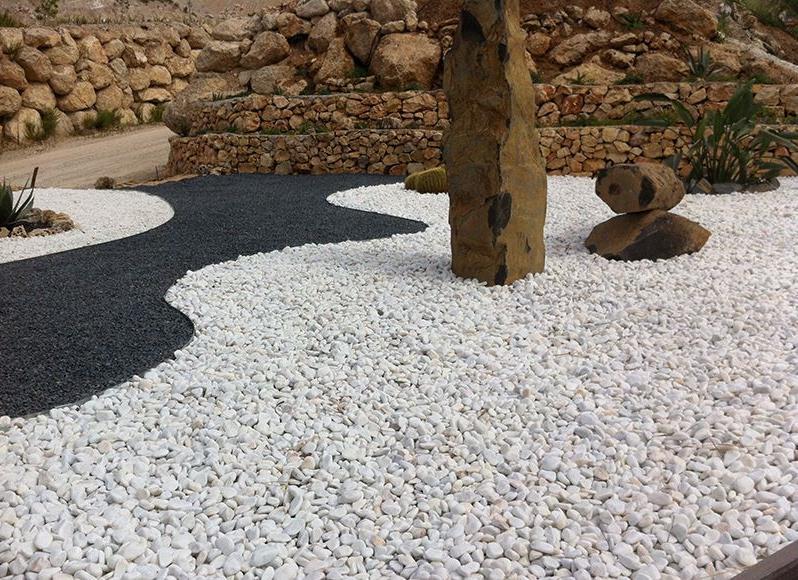

CANTO RODADO
Son rocas o trozos de rocas sueltos, más o menos redondeados, de tonalidades y superficies suaves. Son el producto de procesos geológicos externos, en este caso erosión y transporte de rocas ígneas.
• Es un material resistente, requiere de poco mantenimiento y muestra excelentes propiedades térmicas y acústicas.
• Se adhiere con facilidad al cemento, por lo que es útil en hormigones, balastros, bases de carreteras o estructuras de apilamiento.
• Se cree que caminar con los pies descalzos sobre canto rodado mejora la circulación sanguínea.
Piso Exterior
Mult Negro Blanco
Usos
Colores
Textura
Lisa

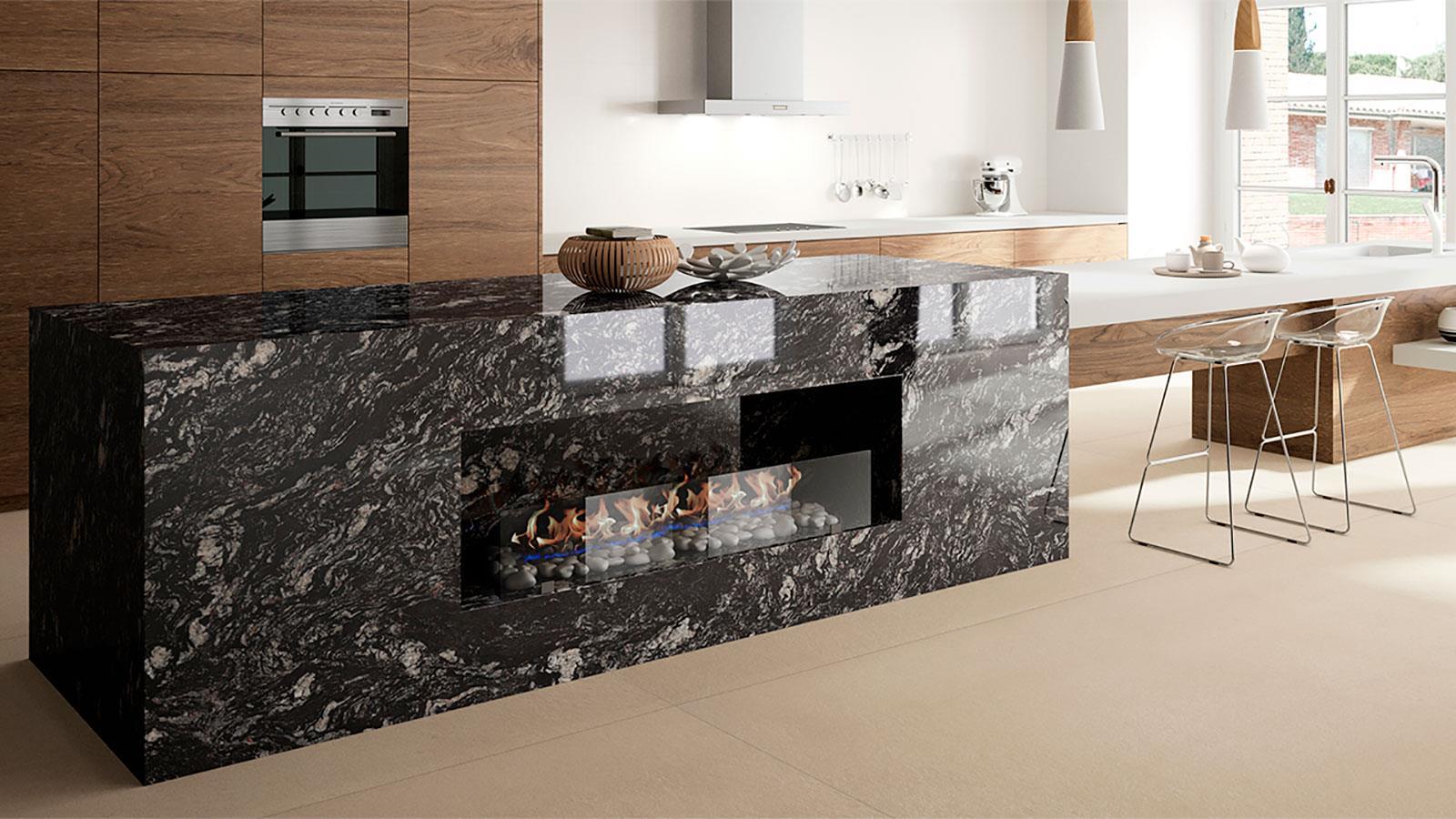

GRANITO
El granito es una roca ígnea natural formada por un conjunto de minerales responsables de su belleza, resistencia y durabilidad.
• El granito es otro tipo de recubrimiento para el piso, siendo de material duro, por lo cual es muy resistente al tránsito sobre éste sin presentar mucho desgaste.
• Por lo mismo que es duro soporta cargas y roce siendo resistente a las manchas.
• Su capacidad de impermeabilidad es única, pudiendo así ser limpiado con líquidos sin inconvenientes, y eliminando la posibilidad de hongos o mohos por humedad.
Usos
Revest Interior Exterior
Colores
Textura

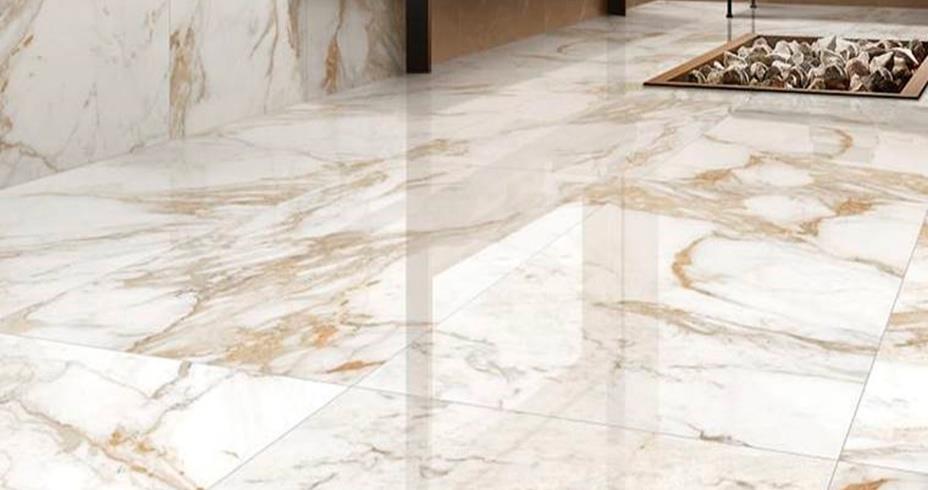

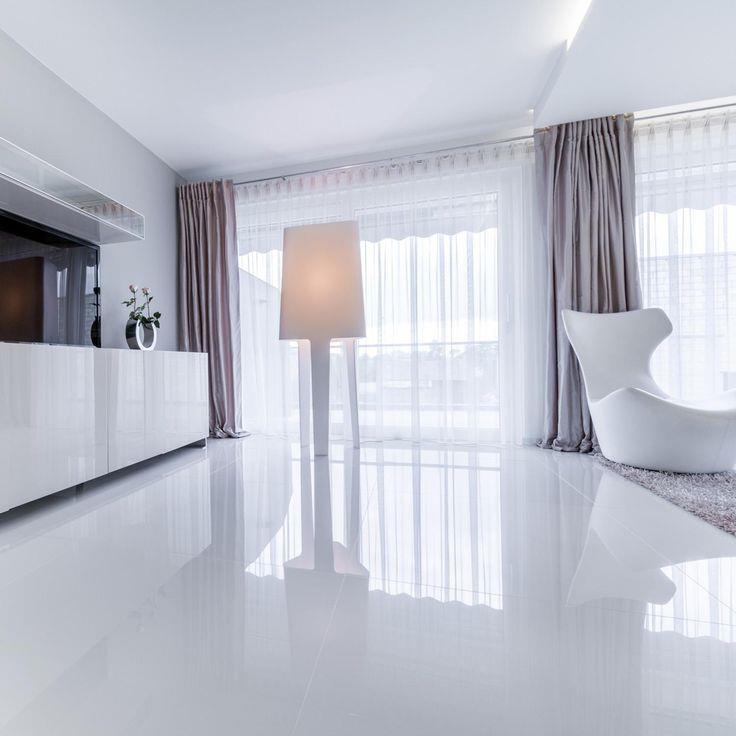

MARMOL
Es una roca que se utiliza dentro de la construcción, decoración y escultura, está formada por rocas calizas, las cuales metidas a altas presiones y temperaturas alcanzan un grado alto de cristalización, su componente básico es el carbonato cálcico, tras un proceso de pulido alcanza su brillo natural.
• Durabilidad: conserva su brillo y belleza durante largos espacios de tiempo
• Propiedades térmicas: tiene un buen índice de conductividad térmico y una alta capacidad de retención de temperatura.
• Ecológico: sólo recibe un leve tratamiento de pulimentación y limpieza para realzar su belleza.
Usos
Colores
Textura
Revest Interior Exterior
Mult Lisa

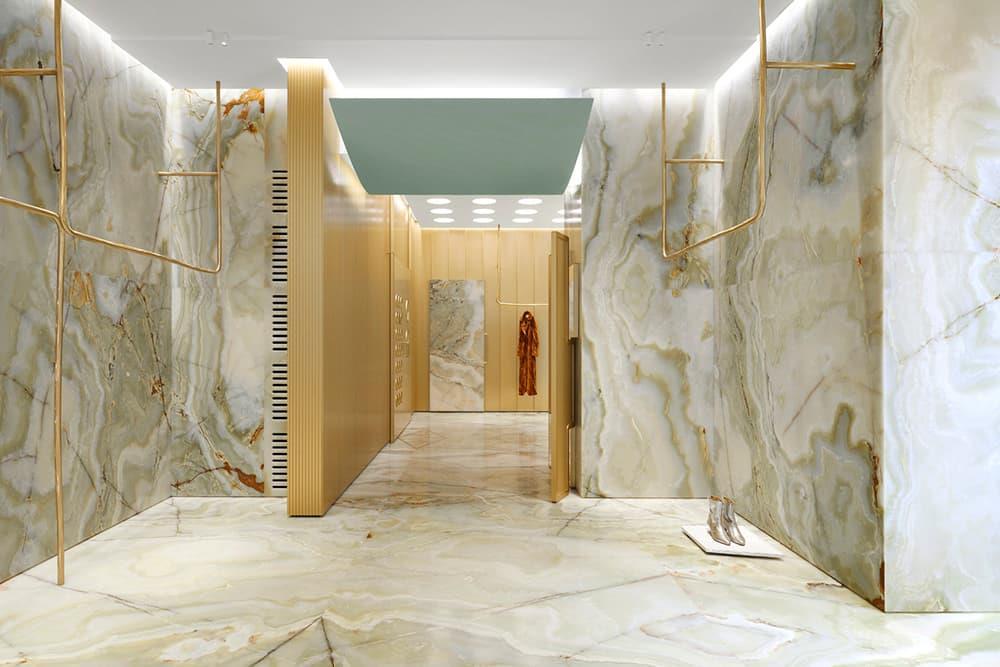

ONIX
Una roca sedimentaria, una variedad del cuarzo semejante a la calcedonia. Se define como un ágata y presenta bandas rectas y paralelas de diferentes colores. En los almacenes especializados en piedra natural, lo encontramos en la sección de las denominadas “piedras exóticas”.
• El ónix es un material muy complicado de trabajar porque no es duro, es como el cristal.
• La porosidad, dureza y resistencia de la piedra laja depende de los niveles de compresión.
• También tiene un proceso de fabricación muy laborioso, hay que proteger primero el bloque y hacerlo todo con mucho cuidado, por eso es más caro que el mármol.
• Las tablas suelen ser pequeñas, de 1,5m x 1,5m.
Usos
Colores
Textura
Tablero Revest Interior

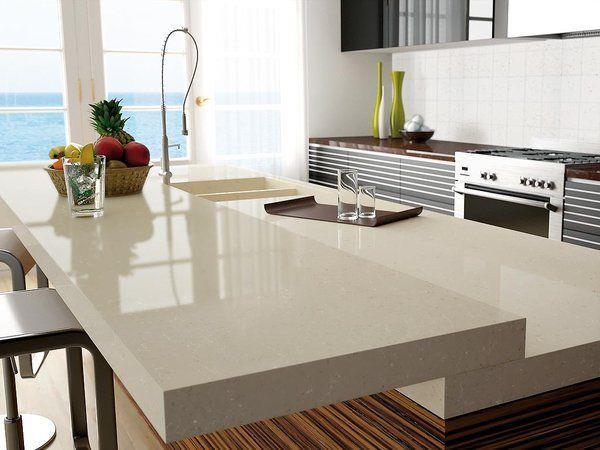

CUARZO
El cuarzo en el segundo mineral más común de la corteza terrestre, tras el feldespato. El cuarzo es uno de los materiales más duros que proporciona la naturaleza.
• Piedra natural resistente.
• No se raya.
• No es porosa.
• Bacteriostática.
• Suave al tacto.
• Puede ser pulido o mate con tono rustico.
Usos
Colores
Textura
Rugosa Lisa
Tablero Revest Interior
Mult

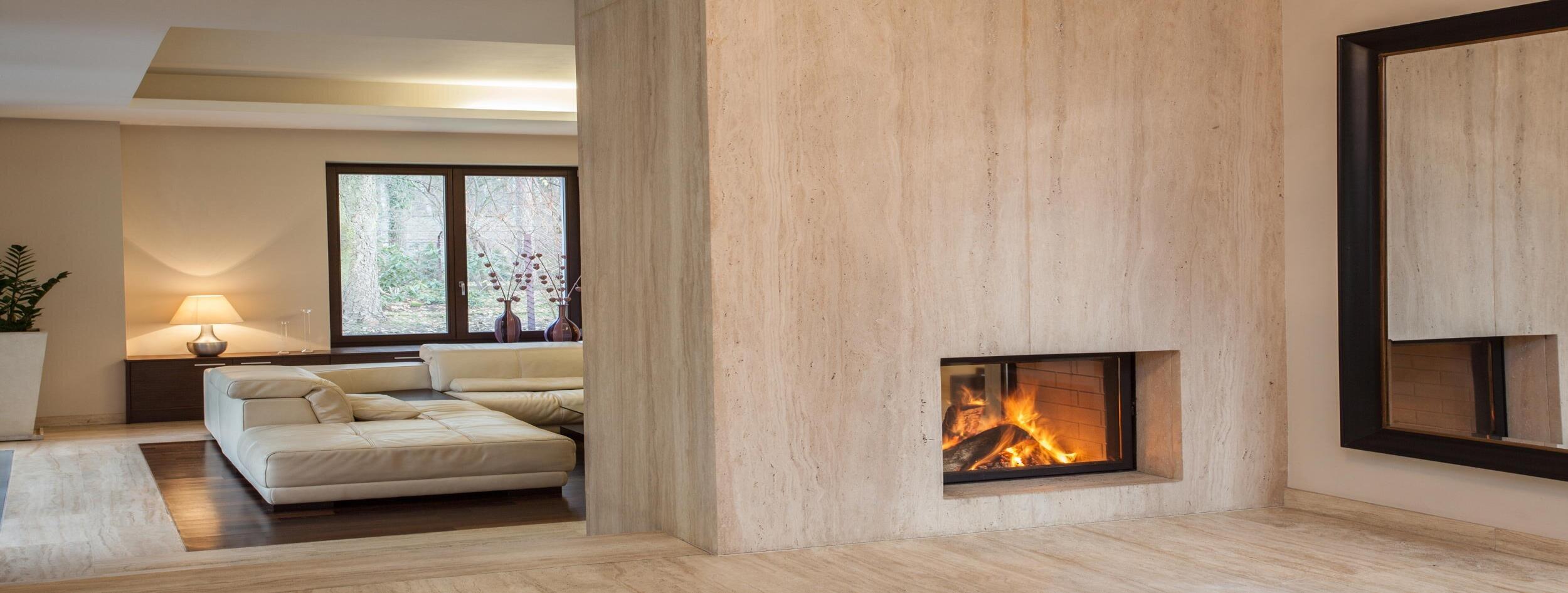

TRAVERTINO
Es una roca sedimentaria, plana y lisa. Se extrae en grandes bloques, generalmente cortados en finas láminas que se corresponden con la estratificación en los yacimientos.
• Estética atemporal.
• Roca de dureza media y muy duradera.
• Resistente al fuego y al calor. Frente al fuego, no emite humo ni sustancias tóxicas.
• De color perdurable.
• Es resistente a la radiación UV, por lo que mantiene su color como el primer día.
• De fácil mantenimiento.
Usos
Pared Piso Interior Exterior
Terroso
Colores
Textura
Pulida Lisa Mate Aburbujado
DEKTON
Dekton es una mezcla sofisticada, producto de diversas materias primas que son utilizadas para fabricar vidrios, porcelánicos y superficies de cuarzo, empleando una tecnología innovadora que logra acelerar los cambios geológicos que sufre una piedra natural.
• Se trata de un material innovador.
• Ultra compacto.
• De alto rendimiento que brinda grandes posibilidades de diseño.
• Es un material duradero que no se agrietará.
• Alta resistencia a los rayos ultravioletas.
Usos
Colores
Textura
Pared Piso Interior Exterior
Terroso
Pulida Lisa Mate

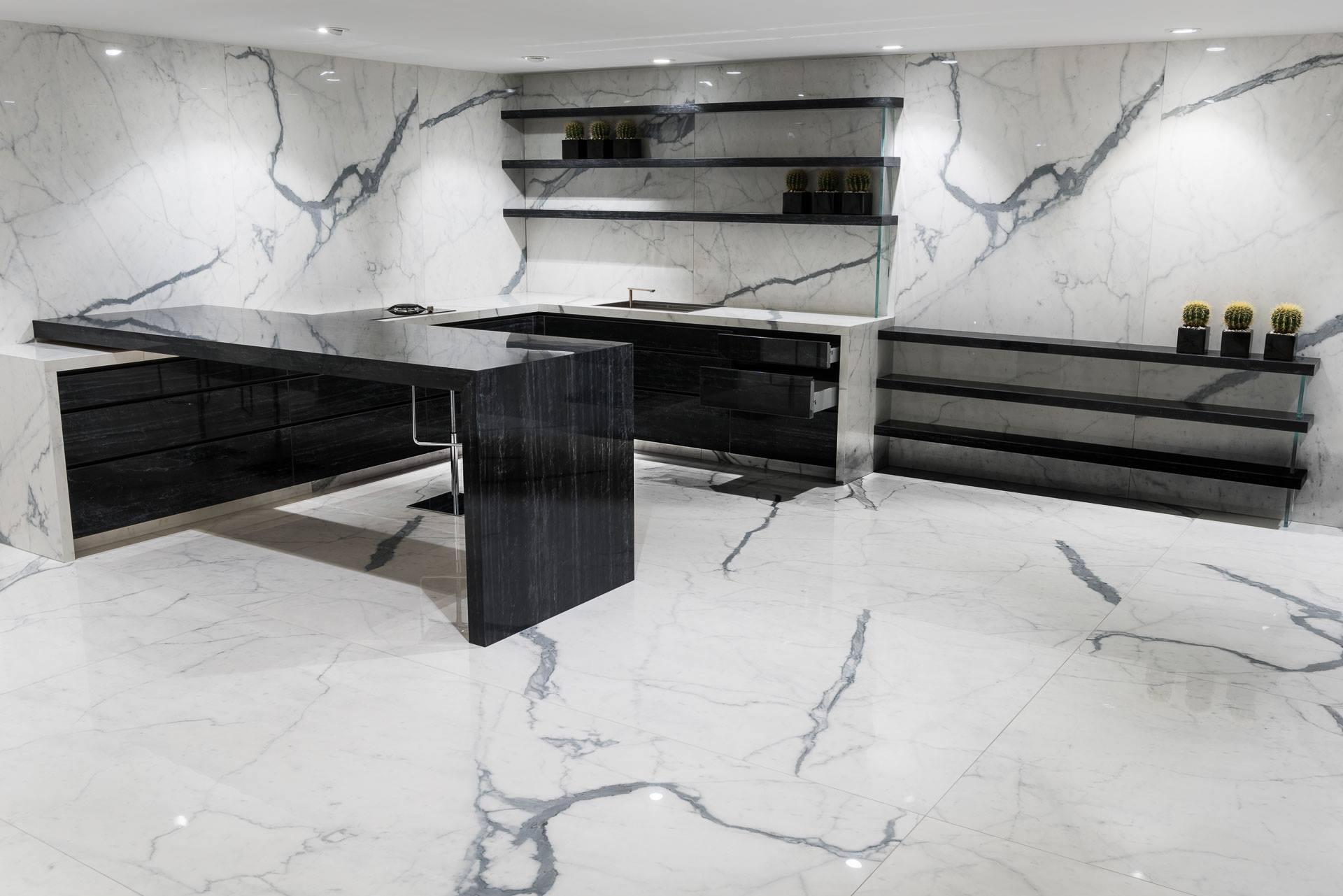

NEOLITH
Neolith es el nuevo material arquitectónico altamente versátil, que se presenta como una innovadora solución técnica para el sector de la arquitectura e interiorismo, destacando por su diseño, durabilidad, versatilidad y sostenibilidad.
• Resistente a altas temperaturas
• Resistente a los rayos uv
• Ligero: sólo 7 kg/m² en la tabla de 3 mm y 30 kg/m² en la tabla de 12 mm.
• Resistente al hielo y a las heladas
• Resistente al rayado:
• Fácil de limpiar
Usos
Pared Piso Interior Exterior
Colores
Textura
Mult Negro Gris Blanco
Pulida Lisa Mate

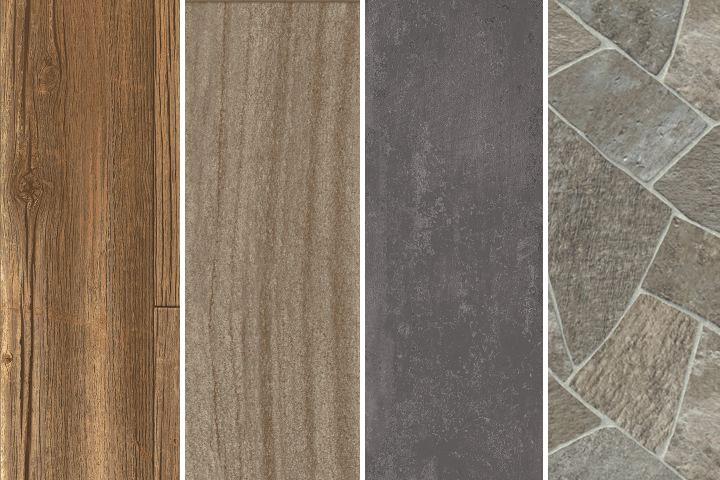

PISOS

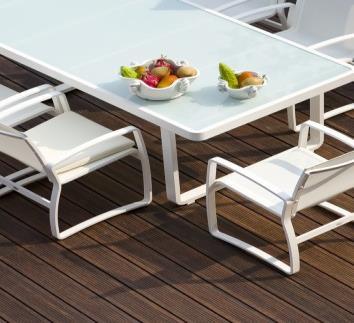

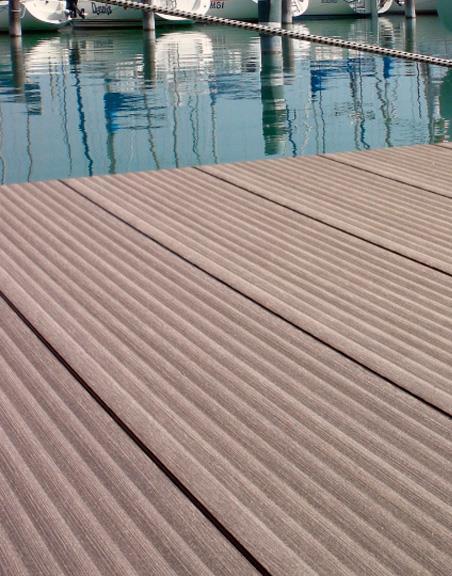

DECK
Está fabricado a partir de tiras de bambú termo-tratadas por calor y prensado a alta densidad. Es adecuado para aplicaciones en exterior, especialmente como suelo, pero también como revestimiento de fachadas.

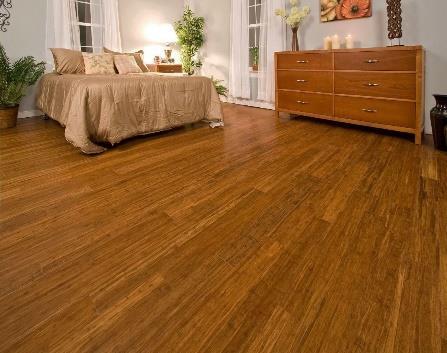

PISOS DE
MADERA BAMBU
Se compone de dos capas de bambú, una capa superior con 4 mm y una capa inferior cruzada de bambú. El espesor total de 10 mm, como con cualquier madera

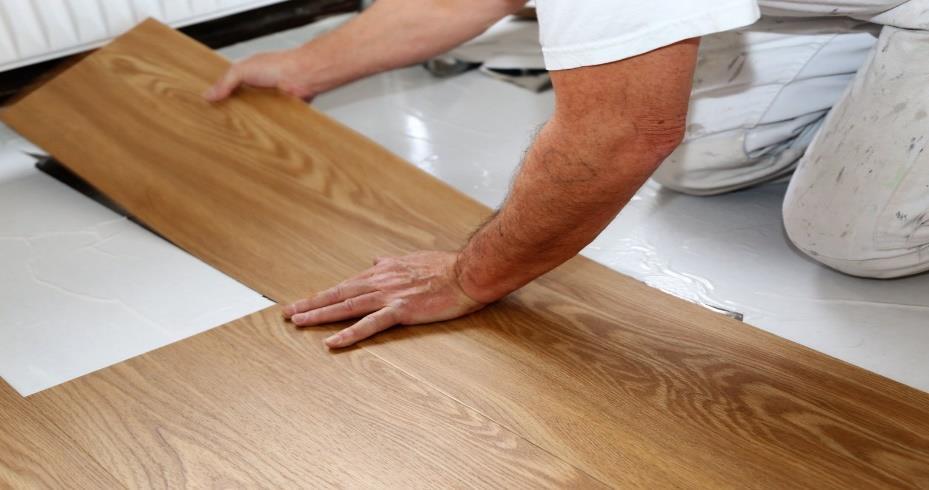

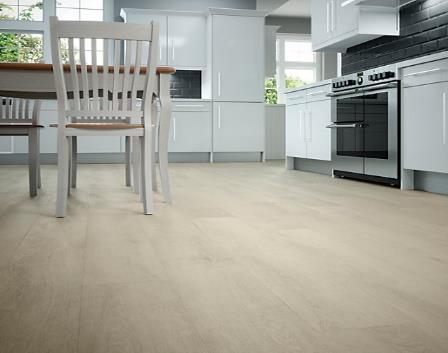

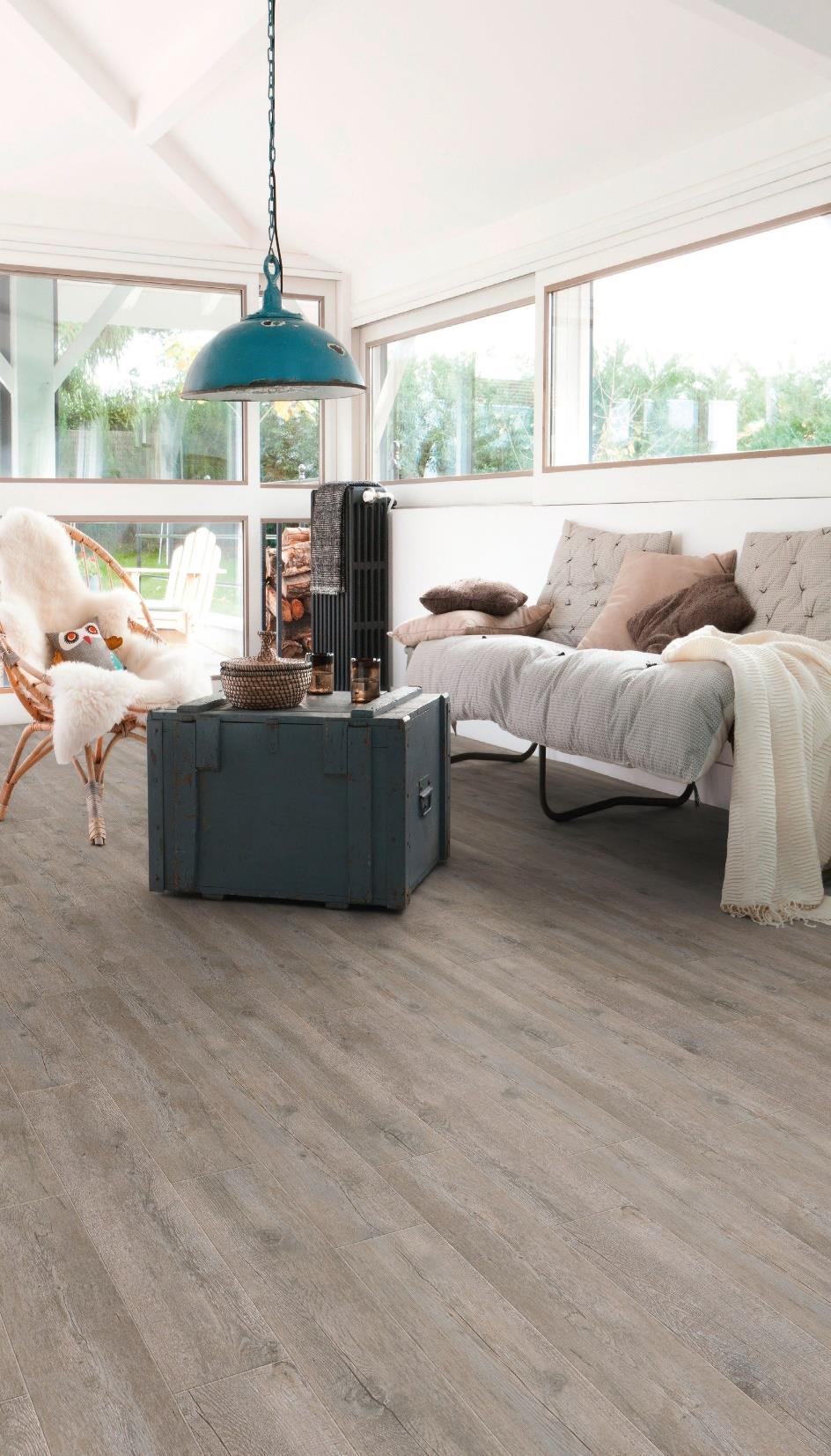

PISOS VINILICOS
Son un tipo de suelo sintético que se utiliza en los ambientes interiores del hogar. Gracias a su composición, este tipo de revestimiento es resistente a la abrasión, al impacto y es muy fácil de limpiar.

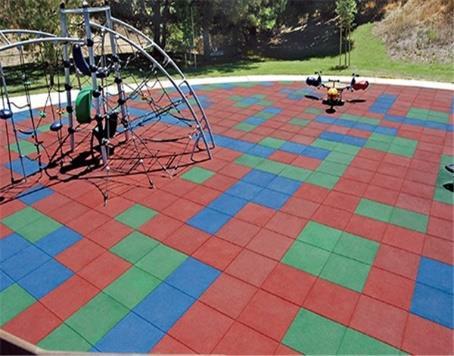

PISOS CAUCHO
Es una lámina de caucho que generalmente viene en rollos desplegables, o baldosones en forma de cuadro o rectángulo con fácil acomodación a cualquier espacio, sea en pasillos largos o no.

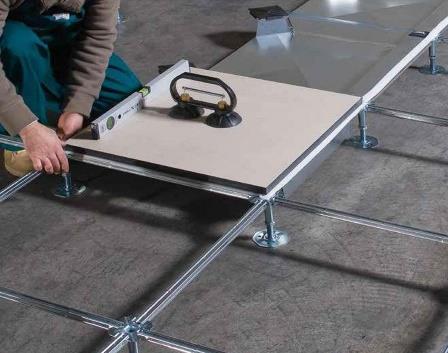

PISOS TECNICOS
ELEVADOS
Pisos Elevados conformados a partir de un sistema de placas modulares montados a cierta altura del suelo. Pisos falsos para proyectos necesitan canalizar gran cantidad de instalaciones y sistemas.

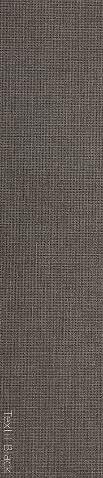

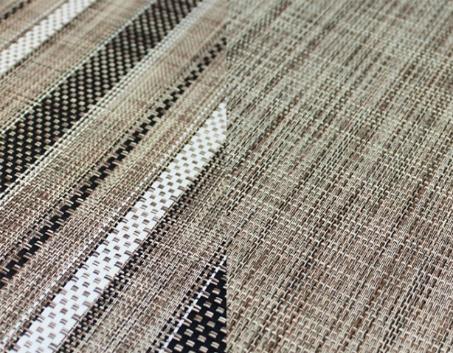

ALFOMBRAS VINÍLICAS
TEJIDAS
Combina la resistencia y facilidad de mantenimiento de los materiales vinílicos con la estética y suavidad de una gama completa de diseños actuales y versátiles.
ACABADO DE MUROS

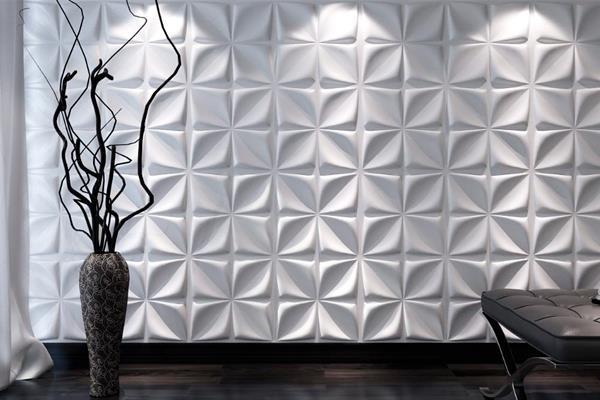

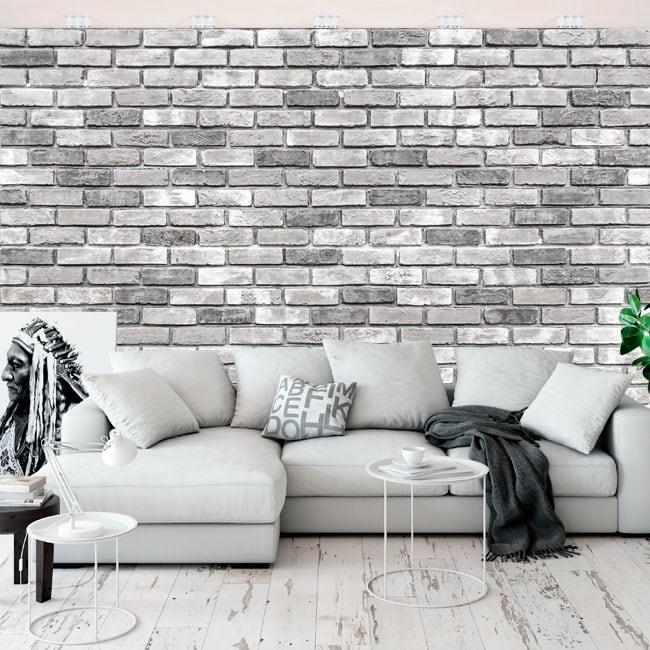

PANELES 3D
Ofrecen calidad y resistencia al mismo tiempo que respetan el planeta, son el complemento perfecto para cualquier reforma o diseño de interior.
• Perfecto para cubrir grietas o imperfecciones
• Alta decoración a un precio económico
• Resistente a la humedad y aislante acústico
• Consigue efecto de volumen gracias al impacto de la luz
• Fácil instalación, limpieza y reparación
• Consigue crear un ambiente con personalidad.
Usos
Tipos
Textura
Pulida Mate Lisa
Revest Interior Mult
MDF Aluminio Plástico Yeso
VINILES
Estos adhesivos son una opción económica, cómoda y original, pero hay que saber muchas cosas de estos productos decorativo.
• Colocación fácil, rápida y limpia
• Personalización: podrás escoger tamaños, colores y acabados
• Variedad de diseños y lugares de aplicación
• Posibilidad de imprimir una imagen que tenemos
• Posibilidades de decoración casi infinitas
• Precios asequible desde 2€ aproximadamente
• Elegante y espectaculares
Transp Imantado Reflejante
Usos
Tipos
Textura
Fotomural
Pulida Semimate Mate
Revest Interior Mult

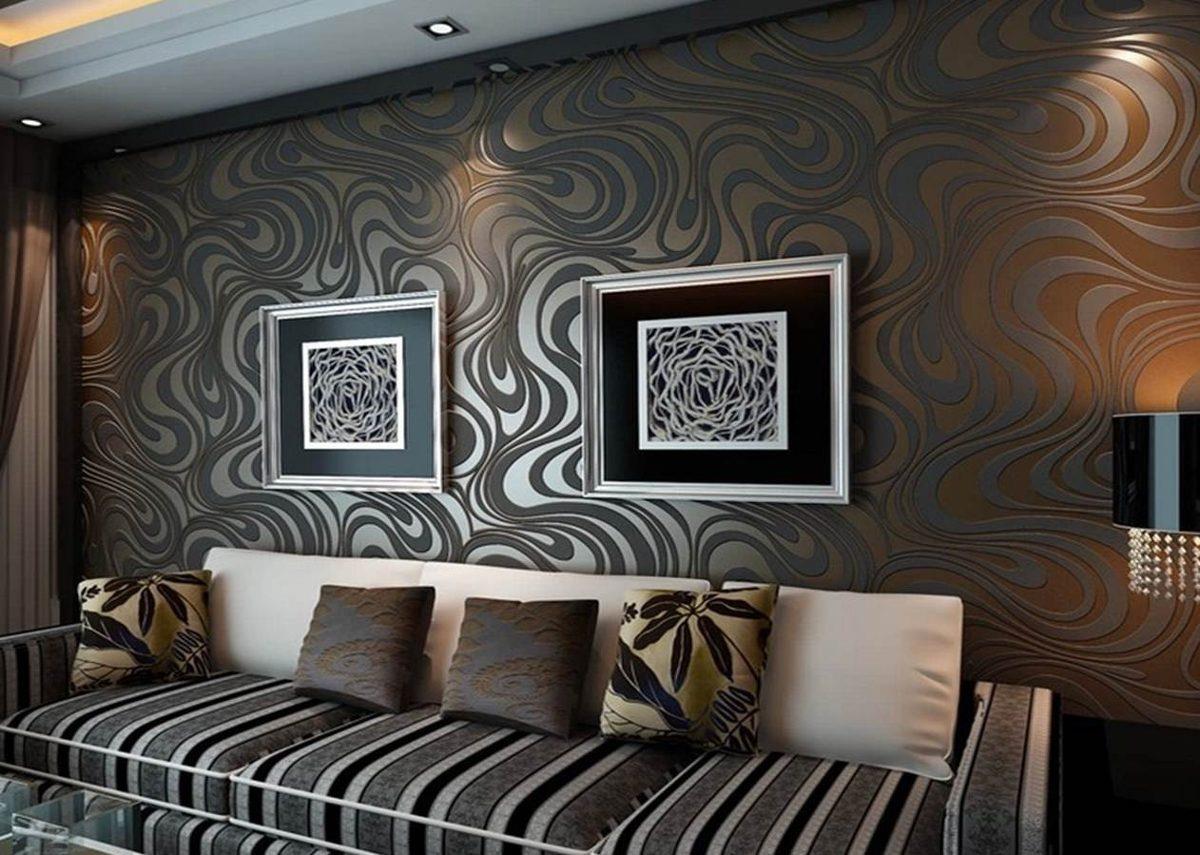

PAPEL TAPIZ
El uso del papel tapiz es la decoración de paredes interiores de inmuebles. Se usan ilustraciones de diversas formas para conservar la armonía visual.
• Limpieza al instalar
• Mantenimiento simple
• Fácil reemplazo
• Diversidad de texturas y colores sólidos para la decoración de tus muros
• La presentación del papel tapiz es en rollos de 52cm X 10mL dando un rendimiento de 5 m2 × Rollo
Usos
Tipos
Textura
Revest Interior
Mult
Multiples
Pulida Lisa Mate

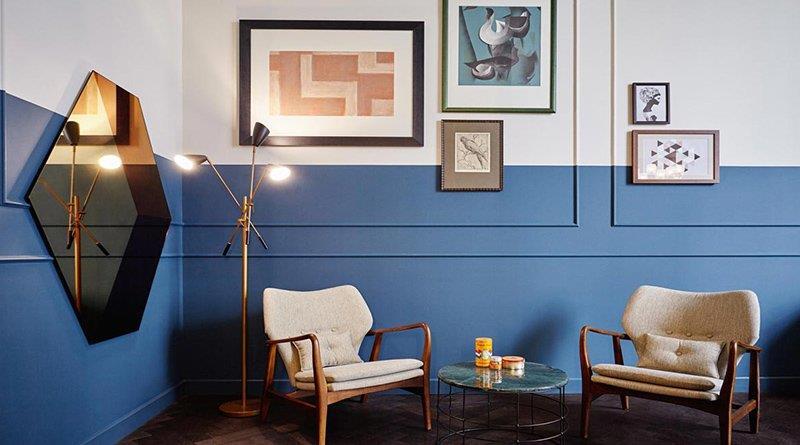

PINTURA
Las pinturas están hechas a base de agua o aceite. Son un tipo de acabado muy económico, protege las paredes donde es aplicada formando una capa resistente a los agentes externos. Es ideal para interiores y exteriores.
• Es que resiste muy bien a los agentes externos, ya que ofrece una estupenda capa protectora.
• Es ideal para usar en paredes o muros que están expuestos a las inclemencias del tiempo o a los cambios de temperatura y para proteger a las paredes de interior contra la humedad y el roce.
• No absorben la humedad.
Usos
Tipos
Textura
Pared Interior Exterior
Latex Alduco Multi
Brillante Satinado Semimate Mate
CONTROL SOLAR
CORTASOLES ACCIONABLES
Es un producto diseñado para proyectos institucionales, comerciales y residenciales, que puede ser utilizado en aplicaciones interiores y exteriores. Se encuentra disponible en dos opciones: móvil y fijo.

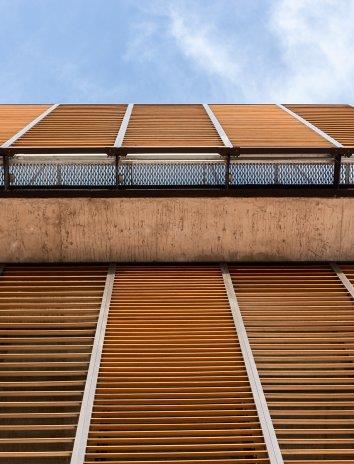

WOODBRISE
Ofrece la posibilidad de protección solar para uso exterior o interior, utilizando paletas de madera, fijas o móviles, en marcos deslizables (Sliding Shutters), Plegable (Folding Shutters) o fijos.

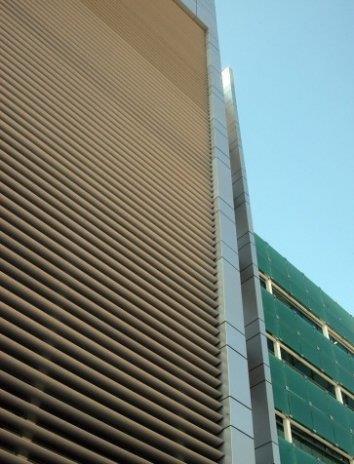

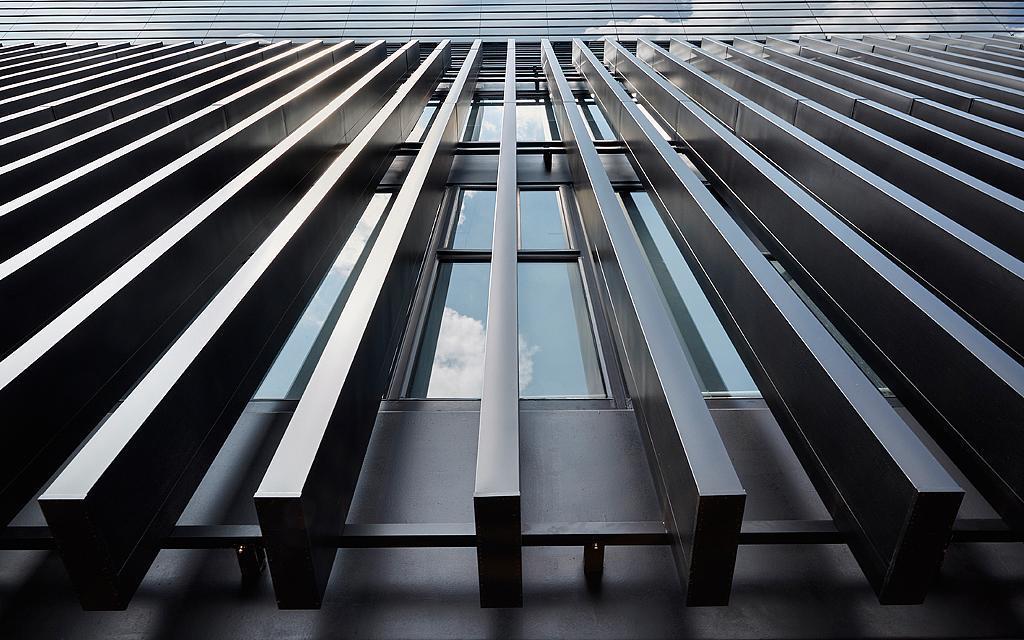

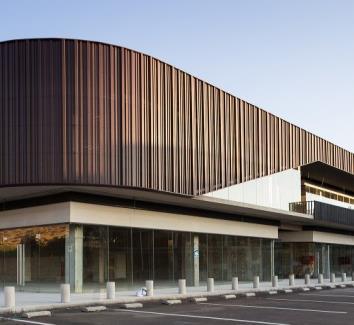

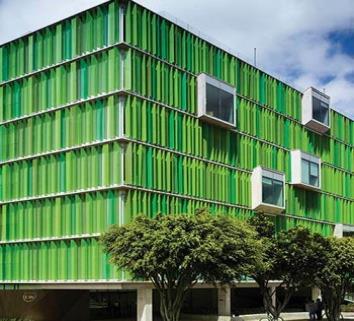

CORTASOLES LINEALES
Ha sido creado para ser utilizado en cualquier tipo de fachadas, ya sea muros, cortinas, recubrimientos de muros y cajas de escala. El panel se fija directo a la estructura, por lo que su separación es variable
CORTASOLES RETICULADOS
Es un panel compuesto por perfiles derechos e izquierdos formando módulos cuadrados o rectangulares de separación variable que se unen a otro panel mediante conectores de policarbonato, un elemento compacto.

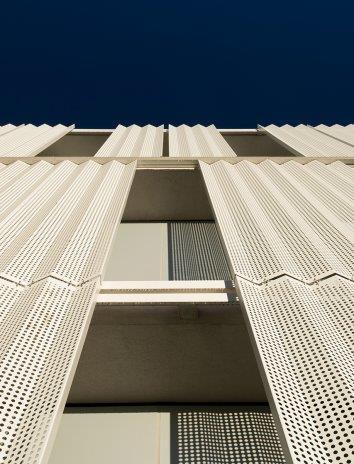

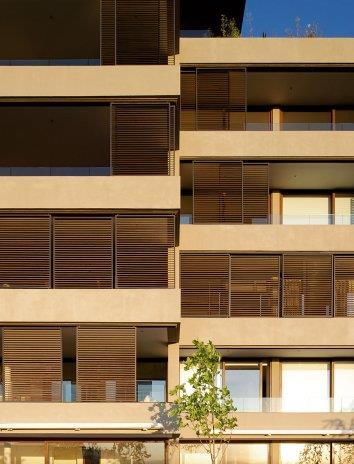

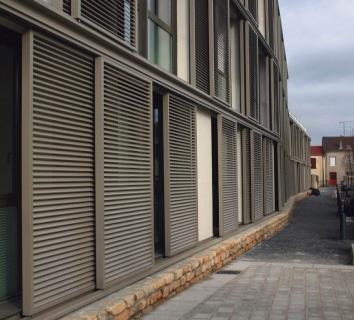

FOLDING & SLIDING
Ofrece persianas correderas con una estética arquitectónica que entregan soluciones de control solar; durables, coloridas y con regulación de calor y luz.

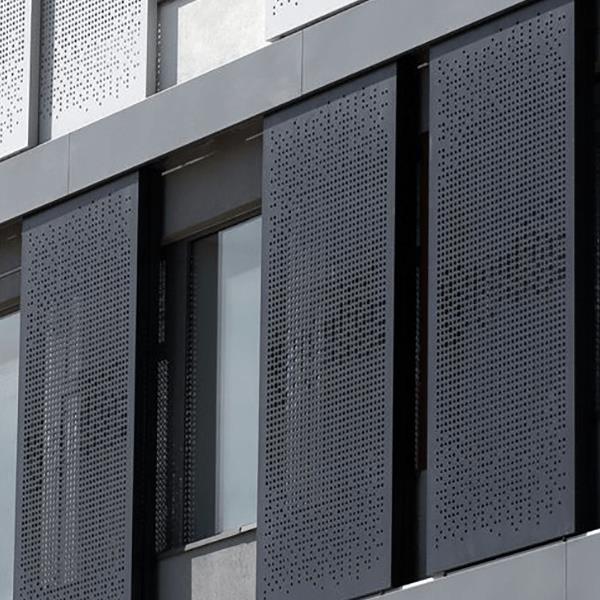

PANELES SCREEN
Es un producto de una sola piel que permite revestir fachadas. Se puede instalar en forma vertical u horizontal. Este producto tiene la particularidad de poder ser perforado o con corte láser.

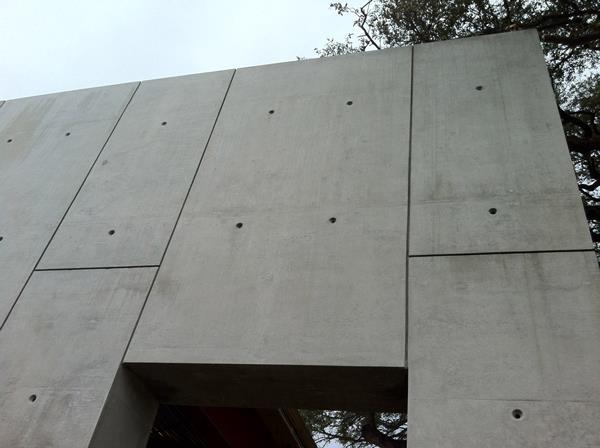

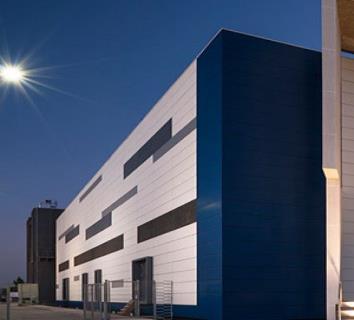

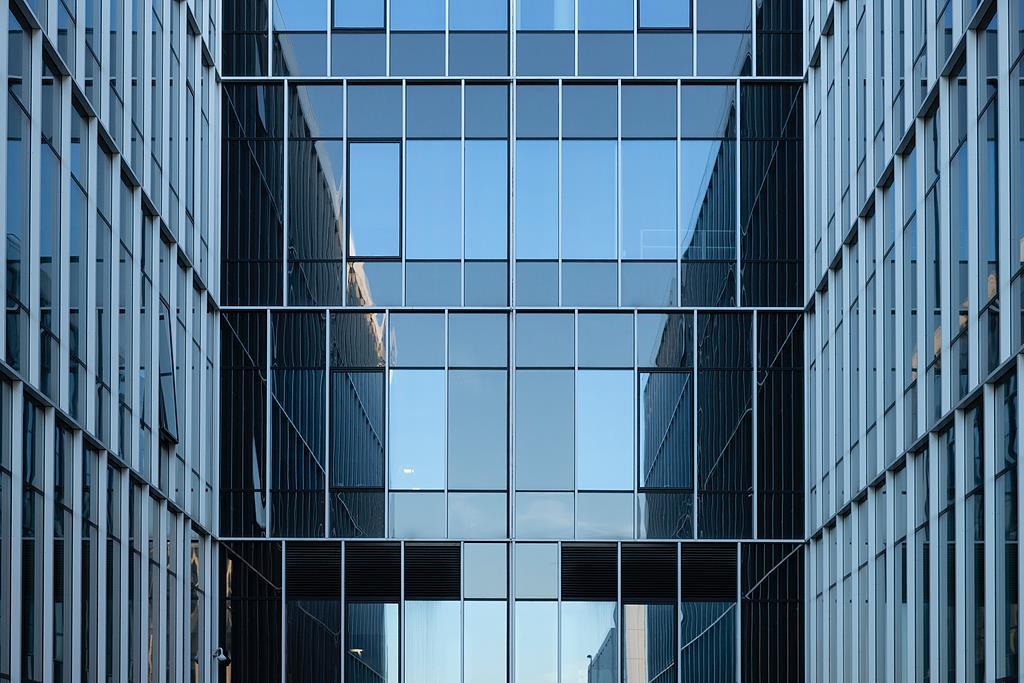

FACHADA

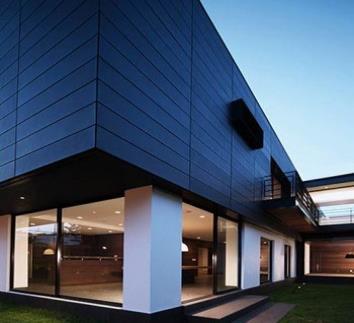

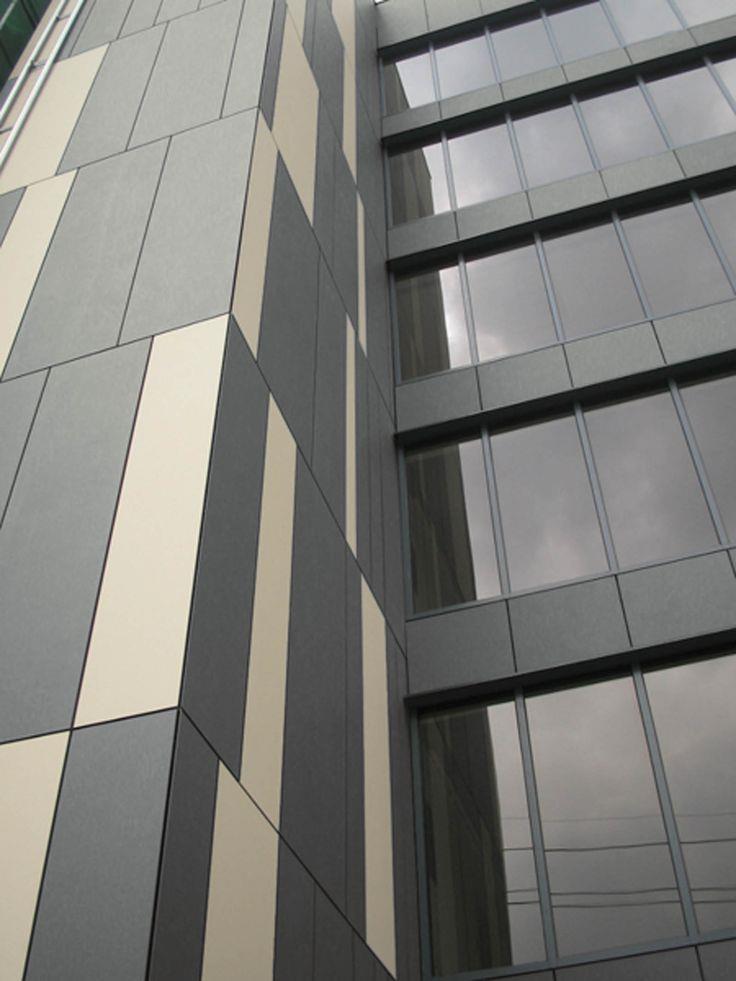

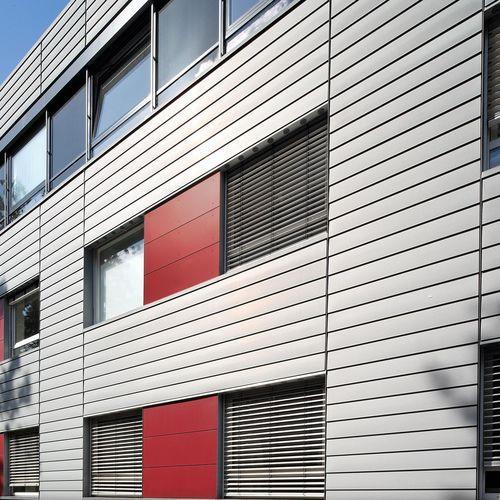

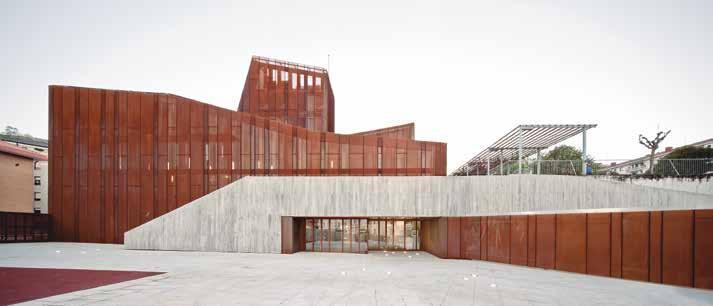

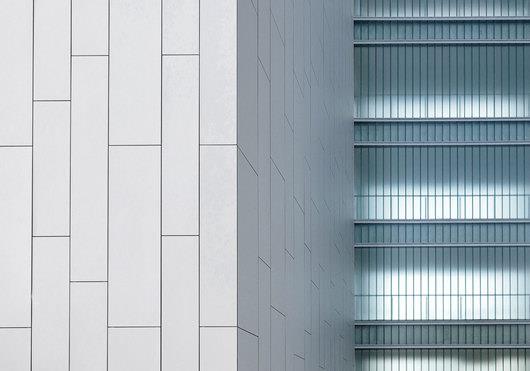

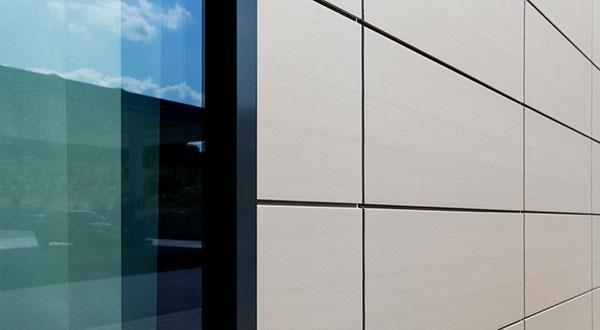

FACHADAS VENTILADAS
Una fachada ventilada bien diseñada permite, sin costo energético alguno, proteger el edificio de la lluvia, el viento y la humedad, aislar acústicamente del exterior y mejorar el desempeño energético.
QUADROGLASS

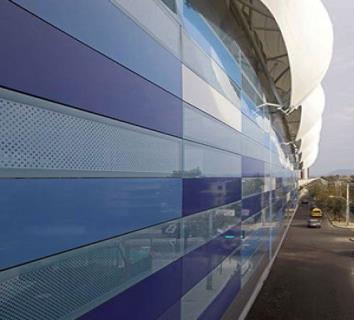

Es una fachada de vidrio ventilada, formada por paneles compuestos por un fleje de aluzinc perforado encapsulado entre dos cristales de vidrio o también existe la opción de utilizar sólo cristales serigrafiados.
QUADROCLAD
Es una solución de revestimiento exterior e interior, compuesto por un sistema de anclajes, perfiles de nivelación y bandejas de modulaciones variables de un composit metálico de dos caras lisas unidas por unas celdillas estructurales de aluminio.

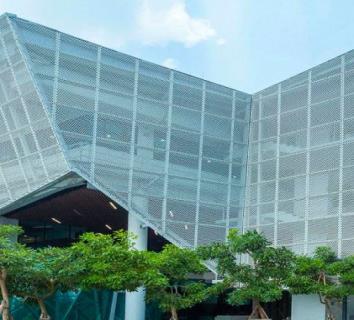

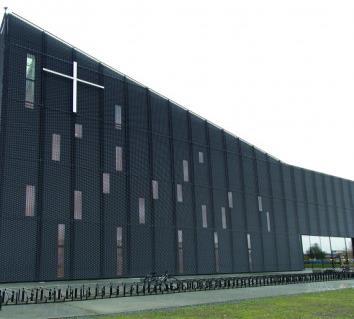

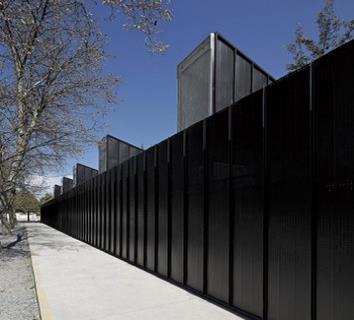

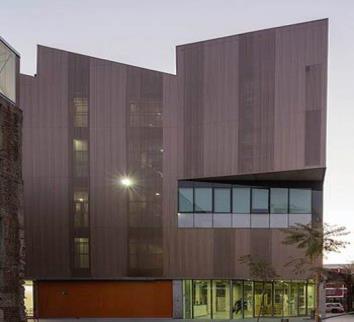

METALSCREEN

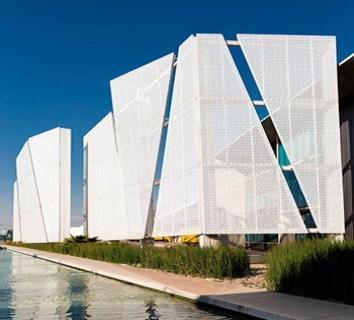

Combina los beneficios de transparencia de una membrana con la resistencia mecánica del metal. Este producto, a diferencia de las mallas electrosoldadas o tejidas, se forma a partir de material expandido que no tiene uniones en su trama
SCREENPANEL
Para usos que requieren alta resistencia versión fijo revestimientos y puertas. Este producto tiene la particularidad de poder ser perforado o con corte láser (tecnología de control numérico de acuerdo a diseños de figuras) o perforados.
STRIPSCREEN
Es un producto que utiliza un fleje vertical que se soporta solamente en dos partes de la fachada, proporciona una imagen de liviandad y a la vez eficiencia energética.

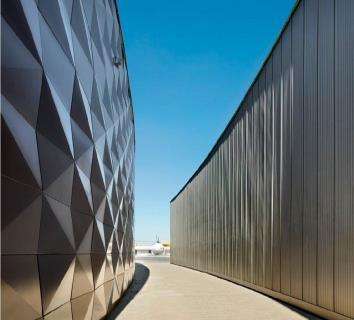

GEOCLAD
Permite crear paneles con geometrías variables y únicas que pueden ser instalados de forma horizontal o vertical con la posibilidad de combinar paneles de distintas geometrías.
REVESTIMIENTO
PIRAMID
Es un panel de geometría tridimensional. Con este producto es posible dar vida a las fachadas y así entregar un estilo único, ya que al ser tridimensional su lectura no es lineal.
PANELES SL
Poseen una lectura sencilla, muy similar a la de un panel emballetado, ofreciendo la posibilidad de poyectar con diferentes anchos de panel (430, 455, 500 y 530 mm)
QUADROLINES
Destaca su linealidad y geometría, lo que lo hace un panel de lectura simple. Puede ser instalado con los nervios en sentido horizontal o vertical, lo que lo hace muy versátil.

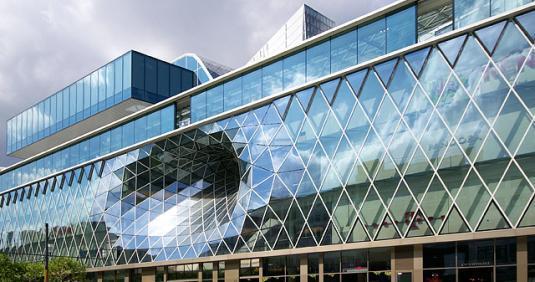

FACHADAS PARAMÉTRICAS
Son una solución arquitectónica que se adapta a las necesidades de las formas orgánicas o facetadas que requiera el cliente. Generan una envolvente de trama lineal con la forma que se quiera crear.
FOLDING / SLIDING
Ofrece persianas correderas y plegables de alta resistencia con una estética arquitectónica que entregan soluciones de control solar; durables, coloridas y con regulación de calor y luz.
VIDRIOS

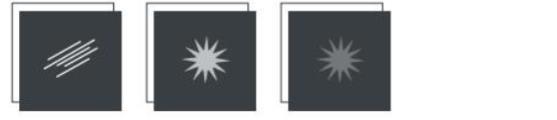

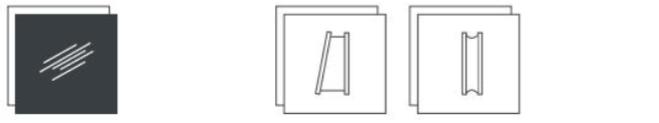

LAMINADO
Es un acristalamiento de seguridad compuesto por dos o más vidrios unidos por medio de una o varias láminas de butiral de polivinilo (PVB).Esta lámina, puede ser traslucida o transparente; puede tener colores; o puede incluir dibujos, diodos, etc.
• Mayor nivel de resistencia
• Es un cristal prácticamente inseparable
• El vidrio laminado aumenta la seguridad
• Protege a las personas y niños frente a los riesgos de heridas en caso de rotura.
Usos
Tipos
Textura
Pulida Mate Se puede curvar
Escalera Piso Interior Exterior
Bronces Incoloro
REFLEJATE
La característica principal de los vidrios reflectantes o «reflecta» es reflejar el exterior para proteger el paisaje interno de un edificio, son ideales para paredes exteriores porque pueden usarse como decoración y proteger el interior de los rayos ultravioleta.
• Proporciona mayor privacidad desde el exterior.
• Retienen hasta el 94% de los dañinos rayos UV.
• Evita que los muebles se decoloren y se deterioren.
• Aportan armonía visual en la fachada.
• Aportan una imagen corporativa y moderna.
• Integra el edificio con el entorno.
• Minimiza el calor.
Interior Exterior
Bronce Gris Azul Verde Rosado
Usos
Tipos
Textura
Lisa
INSULADO
Este vidrio está compuesto por dos o más vidrios ya sea monolítico o unidades compuestas separados entre sí por una cámara de aire o gas de deshidratado (argón), sellado herméticamente, dentro de la separación de los cristales se encuentra un desecante definida por un perfil metálico
• Aumenta el aislamiento acústico entre un 40% y un 70%.
• Ahorra energía de hasta un 70% disminuyendo el consumo de energía lumínica y reducción de la transferencia de calor a través del vidrio.
• Disminuye el efecto de “muro frio” aumentando el confort.
• Brinda seguridad y protección para el hogar
Usos
Tipos
Textura
Rugosa Mate Se puede curvar
Multicolor Reflejante Incoloro

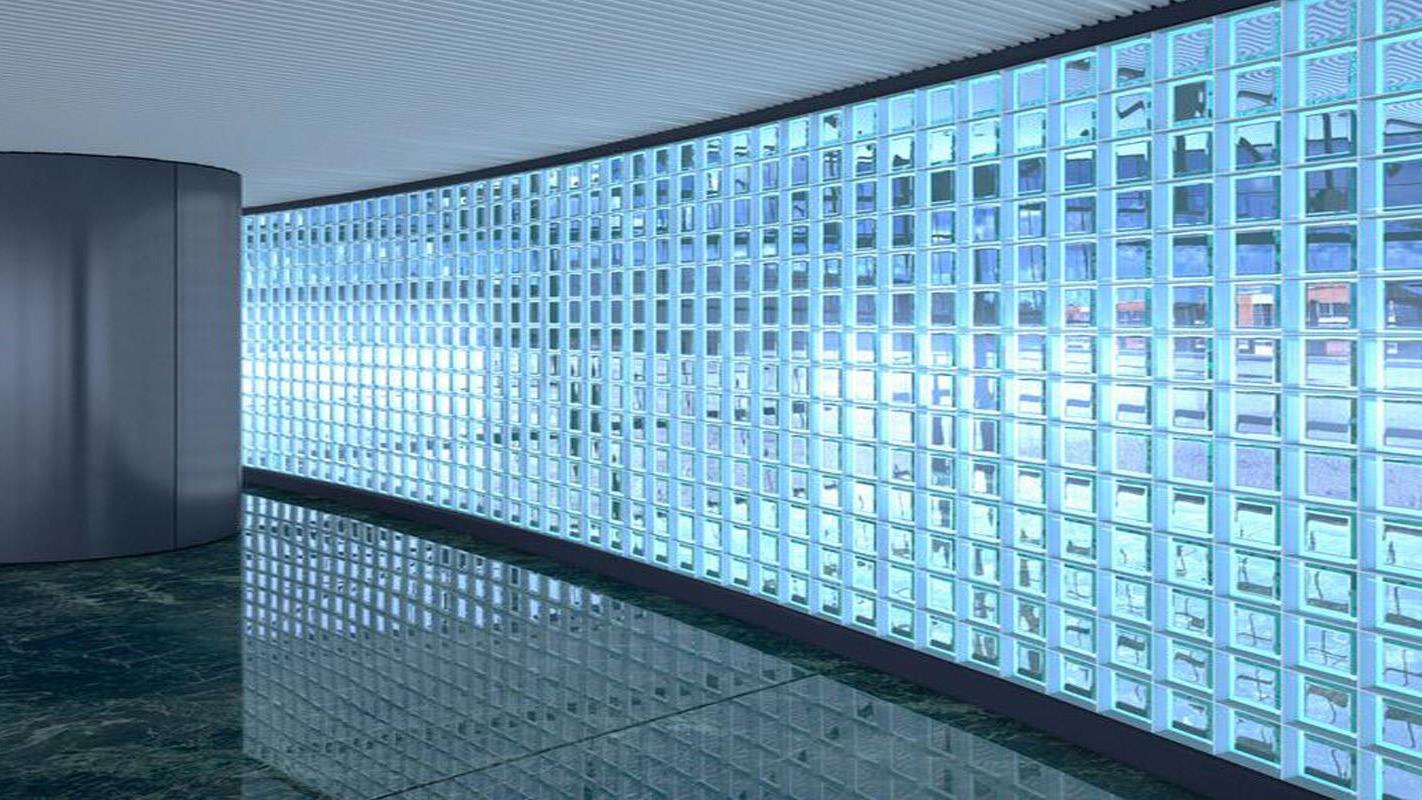

BLOCK DE VIDRIO
Se utilizan en muchas ocasiones para construir una pared, ya que son un excelente aislante tanto térmico como acústico. Es decir, no dejan escapar la temperatura del interior del hogar y además no permiten la entrada de ruido del exterior.
• Son resistentes
• Favorecen la luminosidad
• Son de lo más decorativos
• Fácil instalación y mantenimiento
• Es impermeable y no se deteriora por el contacto con el agua.
Usos
Tipos
Textura
Incoloro Negro Azul Verde Blanco
Lisa Trapezoidal Dórico
Interior Exterior
PARTIDAS DE ARQUITECTURA DEL CENTRO TECNOLÓGICO SENATI
EN LA FACHADA

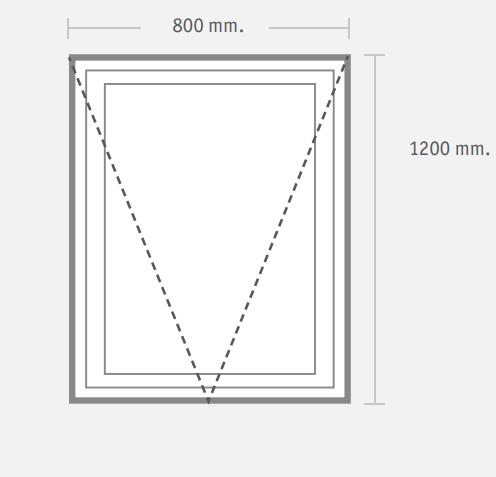

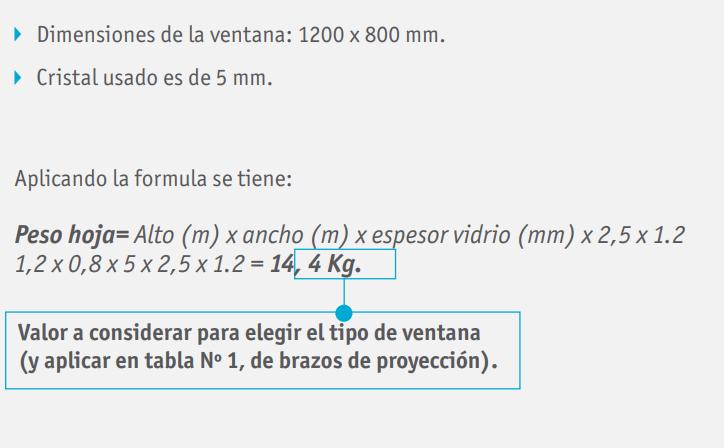

VENTANAS PROYECTANTES
Es una ventana formada por una hoja que se abre hacia el exterior, por rotación sobre su eje superior horizontal, mediante un brazo de proyección. Al abrirse, la hoja se desplaza completamente hacia el exterior.
Fortaleza
• Buena hermeticidad al aire, especialmente cuando ventana tiene burletes de doble o triple contacto.
• Su apertura no genera ningún obstáculo en el espacio interior.
Ventilación.
• Posibilidad de ventilación en situación de lluvia (por la parte inferior). Posibilita ventilación ascendente. - Buena hermeticidad al aire, ya que la presión del viento contribuye a comprimir la hoja contra el marco, reduciendo las infiltraciones de aire, por el doble contacto.
Mantención.
• Exige mantención mínima. No obstante, el usuario debe permanecer atento a que “el funcionamiento de los brazos (que soportan todo el peso de la hoja), sea suave y ajustado”
PANEL DE ALUMINIO COMPUESTO
Es un material compuesto de aluminio para la industria de la construcción en todo el mundo. No es solo una alternativa razonable a la lámina de aluminio sólido, sino también un material individual diferenciado por sus únicas características. Su peso ligero, alta rigidez, excelente planitud y larga duración son justo las cualidades de recubrimiento duradero que la industria de la construcción ha estado buscando
Composición
• Está compuesto por un núcleo termoplástico de polietileno de baja densidad intercalado entre dos capas de láminas de aluminio. En la parte superior tiene un acabado con una pintura llamada Kynar 500 PVDF.
Composition del material
Superficies de Aluminio de 0.4mm ambas caras
Núcleo de polietileno de 3.2mm
Anchos Disponibles 1.50 m de ancho
m de ancho
Largo Disponible 5.80 m de largo
Acabado Cubierta con colores firmes y uniformes
Espesor Total de la lámina 4 mm
Espesor de cada Foil (Capa de Aluminio): 0.4 mm
Peso nominal (Kg/m2 ): 5.6 Kg/m2
Beneficios
• Superficie lisa
• Resistente a impactos
• Gran resistencia al medio ambiente
• Resistente a temperaturas extremas
• Resistente al fuego
• Resistente a la radiación ultravioleta
• Permite ser curvado y doblado según el diseño
ACABADO EN MICROCEMENTO
Cemento alisado continuo con color de bajo espesor (1 a 2 mm). De acabado suave y fino, ideal para ambientes modernos y minimalistas. Aplicable sobre todo tipo de superficies firmes.
Ventajas
• Múltiples acabados decorativos.
• Superficie sin juntas.
• Puede aplicarse en suelos, paredes, techos, piscinas y muebles. Espacios interiores y exteriores.
• Gran variedad colores microcemento y texturas
• Aplicación artesanal. Resultado exclusivo y personalizado
• Alta adherencia. Compatible con azulejos, mármol, cerámica, baldosas, gres, terrazo, pladur, hormigón, cemento, yeso, etc.
• Resistente al tránsito, golpes, rayaduras y productos químicos.
• Impermeable.
• Antideslizante, según acabados.
• Obras rápidas y sin escombros.
• Espesor del material 2/3 mm, por lo que no afecta a la carga estructural del edificio.
• Materiales naturales. Producto 100% respetuoso con el medioambiente.
• Fácil mantenimiento y limpieza; con agua y jabón pH neutro.
• Espacios libres de gérmenes y bacterias.
Naturaleza
Cementos, polímeros, áridos, minerales micronizados, resinas, colorantes y aditivos especiales
Peso específico 1.8 g/mL
Diluyente Agua
Secado 2 - 3 horas a 20ºC / 60% Humedad relativa
Espesor Entre 1 y 2 mm
Dureza Superficial 137 N/mm2, ensayo 13892-6
Resistencia al deslizamiento
15, ensayo UNE ENV 12633
Usos
PANELES DE QUITONES ANTI GRAFITI
Es un material de fibrocemento de alta densidad para fachada coloreada en su superficie con capa acrílica doble resistente a los grafitis con un acabado mate. El material se ofrece en un panel de gran tamaño y puede transformarse en cualquier tamaño o forma en el tallero en obra. Además, este material permite procesos de corte, perforación y bajo relieve.
Características
• Panel liviano de fibrocemento de alta densidad.
• Superficie coloreada suave y mate con una capa acrílica doble y una capa superior de PU endurecido por rayos UV (parte frontal). Este acabado hace que la superficie sea dura, resistente a los arañazos y con protección "anti graffiti".
• Material no combustible (A2-s1, d0).
• Alta resistencia al impacto.
• Vida útil de 50 años.
• Puede ser transformado fácilmente a cualquier forma o tamaño, puede ser perforado
Recomendaciones
• No colocar en zonas de contacto directo con el fuego.
• No limpiar con productos corrosivos.
Aplicaciones
Interiores y exteriores
Fachadas, fachadas ventiladas, revestimientos de muros interiores exteriores
Formato Panel
Medidas 2500mm x 1250mm // 3100mm x 1250mm
Ligereza 15 kg./m2 (aprox.)
• Apto para sistemas de construcción en seco
• Antigrafiti
• Amplia gama de colores y texturas
• Sostenible
Ventajas
• Imputrescible (resistente a hongos, bacterias, insectos, parasitos, etc.)
• Resistente a la corrosión y a la mayor parte de agentes químicos
• Resistente a la radiación ultravioleta
EN EL HALL DE ASCENSORES
Usos

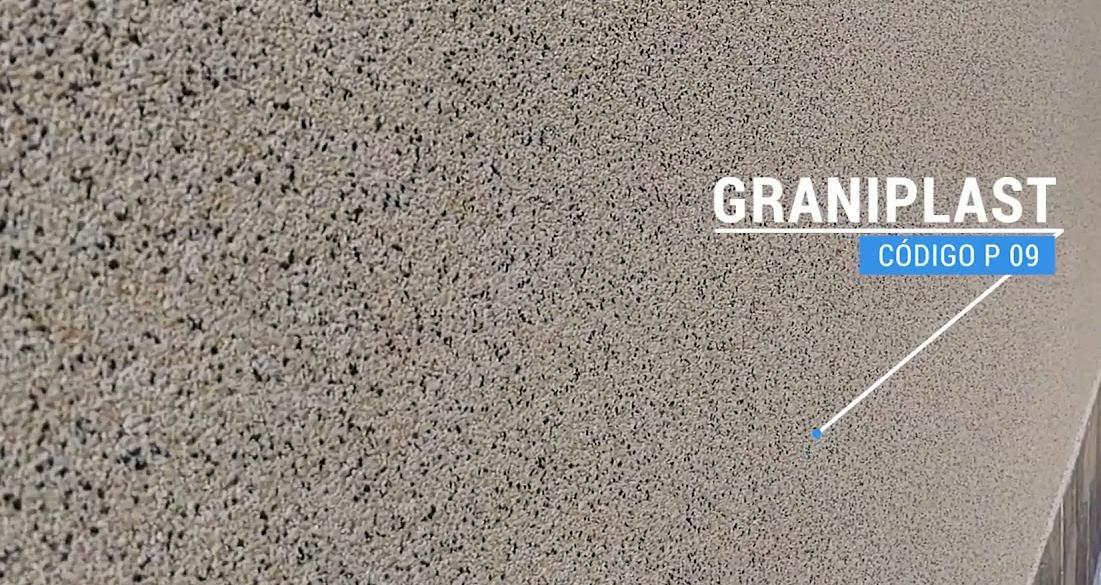

ACABADO GRANIPLAST EN MUROS
Es un recubrimiento elaborado con resinas acrílicas y grano de mármol. Producto listo para aplicar, decorativo, resistente y durable. Para uso en interiores y exteriores, para redecoración es una gran alternativa. Soporta pequeñas fisuras de temblores y asentamientos no estructurales. Por su composición acrílica permite el correcto sellado de sus muros. Es aséptico, hidrófugo, no tóxico y ecológico
Beneficios
• Buena resistencia y durabilidad en exteriores.
• Excelente estabilidad de color en intemperie.
• Permite el mantenimiento con agua y rinse o repinte con pinturas acrílicas de uso interior y exterior.
• No es combustible y no es tóxico.
Características
• Variedad infinita de colores y combinaciones
• Fácil lavado y mantenimiento
• Mayor vida útil del revestimiento frente a la pintura.
Recomendaciones
• No colocar en zonas de contacto directo con el fuego.
• No limpiar con productos corrosivos.
Rendimiento
Sobre cualquier tipo de pared, interiores y exteriores. Se puede aplicar directo al tarrajeo.
Presentación
Galón............ 4Lts
Cubeta.......... 20Lts
Rendimiento Referencial
Galón............ 1.6 mt2
Cubeta.......... 6.0 mt2
Secado 2 - 24 horas a 20ºC
Mantenimiento
Limpiar con agua y jabón haciendo uso de escobilla con cerdas plásticas.
Almacenamiento
Almacenar bajo techo con una temperatura de 8°C. 10 meses en cubeta cerrada.
Vida útil
Superior a los 6 años
FALSO CIELORASO MINICELL
Están compuestos por un conjunto de perfiles primarios y secundarios que son ensamblados unos con otros, creando una modulación integrada por celdillas, que forman una retícula continua sin uniones visibles. Pueden ser utilizados tanto en exteriores como en interiores, permitiendo acceso a instalaciones eléctricas, hidráulicas y sanitarias y de ventilación.
Características
• Estos cielos Rasos están formados perfiles metálicos están doblados en forma de U, de dos longitudes: 120cm (principal) y 60cm (secundario).
• El Cell tiene 5cm de altura y el Minicell tiene 2.5cm. En ambos el espesor (cara visible del perfil) es de 1cm.
• Las retículas, cuadradas, se ofrecen en módulos de 5x5cm, 10x10cm, 15x15cm y 20x20cm, siendo estas dos últimas exclusivas del Cell.
Iluminación
• Puede usarse con lámparas convencionales: de sobreponer, a nivel, de incrustar, suspendidas a través del Cielo Raso y canales de iluminación fluorescente.
Material Aluzinc 0.4mm y Aluminio 0.5mm
Pintura Poliéster homeable
Acabado Liso
Modulaciones Cell
Modulaciones
Minicell
50x50mm, 100x100mm, 150x150mm, 200x200mm
50x50mm, 100x100mm Longitud
• Perfil Principal: 1.20 ml.
• Perfil Secundario: 0.60 ml.
• Perfil «U» de Remate: 4ml estándar
EN LA SALA DE CONFERENCIAS
Material Aluzinc 0.5mm, Aluminio 0.7 mm
PANELES PERFORADOS MINIWAVE
El panel Miniwave ha sido diseñado para usarse como revestimiento
interior, exterior o cielo, con una geometría en base a líneas onduladas que asemeja la plancha calamina inglesa. Se instala con un sistema de empalme machihembrado. El sistema considera fijaciones a la vista, según requerimiento del proyecto.
Características
• ha sido diseñado como revestimiento exterior, interior o cielo raso y pertenece a la gama de revestimientos ondulados. (Radio de Onda 12mm).
• Se puede instalar con sus ondas en forma vertical u horizontal y también permite ser instalado sobre superficies curvas.
• Este panel es utilizado en aplicaciones de control solar pasivo y soluciones acústicas. Cuenta con 3 patrones de perforaciones establecidos.
• El empalme en machihembrado y se fija, en su parte lisa, a la estructura perfectamente nivelada que suministra la obra
Pintura poliester horneable
Acabado liso ó perforado
Longitud Panel desde 1 metro hasta 5 metros
Usos
Revestimiento de Fachada, Corta Sol y Cielo Raso
Ancho útil 270mm
BALDOSA OWA SINFONÍA BLACK
Los techos de fibra mineral con revestimiento de fieltro son apropiados para espacios con gran exigencia de calidad acústica, como oficinas y salas de reuniones. Se trata de espacios en los cuales el diseño apropiado contribuye a conseguir una buena inteligibilidad del discurso. Sinfonía convence gracias a su buena absorción acústica y presenta una superficie incluso más blanca y lisa gracias a la capa adicional de pintura.
Beneficios
• Resistentes a los hongos y termitas
• El revestimiento logra un aspecto de diseño arquitectónico unificado
• Reduce el exceso de ruido para ayudar a crear un entorno de trabajo más productivo
Aplicaciones
• Oficinas de planta libre, salas de reunión y conferencia, bibliotecas, galerías.
OTROS AMBIENTES
PISO VINIL
Son un tipo de suelo sintético que se utiliza en los ambientes interiores del hogar. Gracias a su composición, este tipo de revestimiento es resistente a la abrasión, al impacto y es muy fácil de limpiar. Son muy eficaces en relación costo-eficacia y pueden ofrecer una duración residencial de entre 15 y 20 años.
PANELES PISO DE CEMENTO PULIDO
Es un piso de concreto que ha sido tratado con un densificado químico (para rellenar los orificios / poros) y molido (similar a lijar madera) con herramientas de pulido progresivamente más finas. El piso de concreto pulido se mide por grado y acabado: cuanto más alto es el grado, más grandes tienden a ser los agregados expuestos.
PISO DE CONCRETO ESTAMPADO
Es un premezclado pigmentado para pisos, formulado a partir de agregados minerales, cuya función es proteger y decorar los pisos de concreto, tanto en áreas internas como externas. Con este producto se puede lograr una cantidad ilimitada de patrones o diseños para estampar.
PISO PORCELANATO
Es un tipo de baldosa fabricada a base de arcilla, arena feldespática y otros minerales como el caolín y la filita. Está compuesto de partículas muy finas y homogéneas, mezcladas en función de la apariencia que se desea obtener en la pieza una vez pulida.
FALSO CIELORASO DE SUPERBOARD
Es un una placa cuyos lados largos posee bordes rebajados, lo cual facilita el proceso de tratamiento de juntas y acabado. En el caso específico de cielos rasos, evita la aparición de sombras generadas por luces rasantes que evidencian el perímetro de la placa.
CIELO RASO SOLAQUEADO Y PINTADO
Todo lo indicado para tarrajeo en interiores. Algunas veces se utiliza algún aditivo para adherir la mezcla y no se caiga por efecto de la gravedad. Se considera en partida aparte, generalmente requiere de un andamiaje apropiado para su ejecución, el mismo que ya se incluye en la presente partida.
UNIVERSIDAD NACIONAL HERMILIO VALDIZÁN
FACULTAD DE INGENIERIA CIVIL Y ARQUITECTURA
ESCUELA PROFESIONAL DE ARQUITECTURA
HUÁNUCO - 2022
