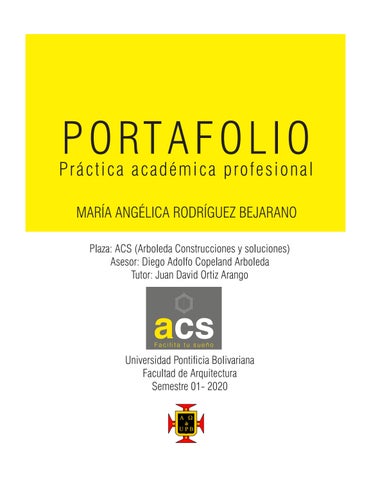

Plaza: ACS (Arboleda Construcciones y soluciones)
Asesor: Diego Adolfo Copeland Arboleda
Tutor: Juan David Ortiz Arango
Universidad Pontificia Bolivariana
Facultad de Arquitectura
Semestre 01- 2020
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones
Plaza: Arboleda Construcciones y soluciones
Universidad Pontificia Bolivariana Facultad de Arquitectura Semestre 01 - 2020
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones
“La Universidad Pontificia Bolivariana no aprueba ni desaprueba las opiniones emitidas en este trabajo. Tales opiniones deben considerarse como propias de su Autor.”
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones
Introducción. ¿Que es la práctica?
Misión y Visión Universidad Pontificia Bolivariana
Misión y Visión Facultad de Arquitectura
Misión y Visión Arboleda Construcciones y soluciones
Planos curaduria Modelado 3D en Revit
Cortes por fachada
Detalles constructivos
Modelado 3D en Revit
CASA HH - Envigado
Modelado 3D
Memorias mobiliario cocina
Diseño patio
CASA SAN LUIS DEL ESCOBERO - Envigado
Secciones y fachadas
Modelado 3D
Espacios interiores

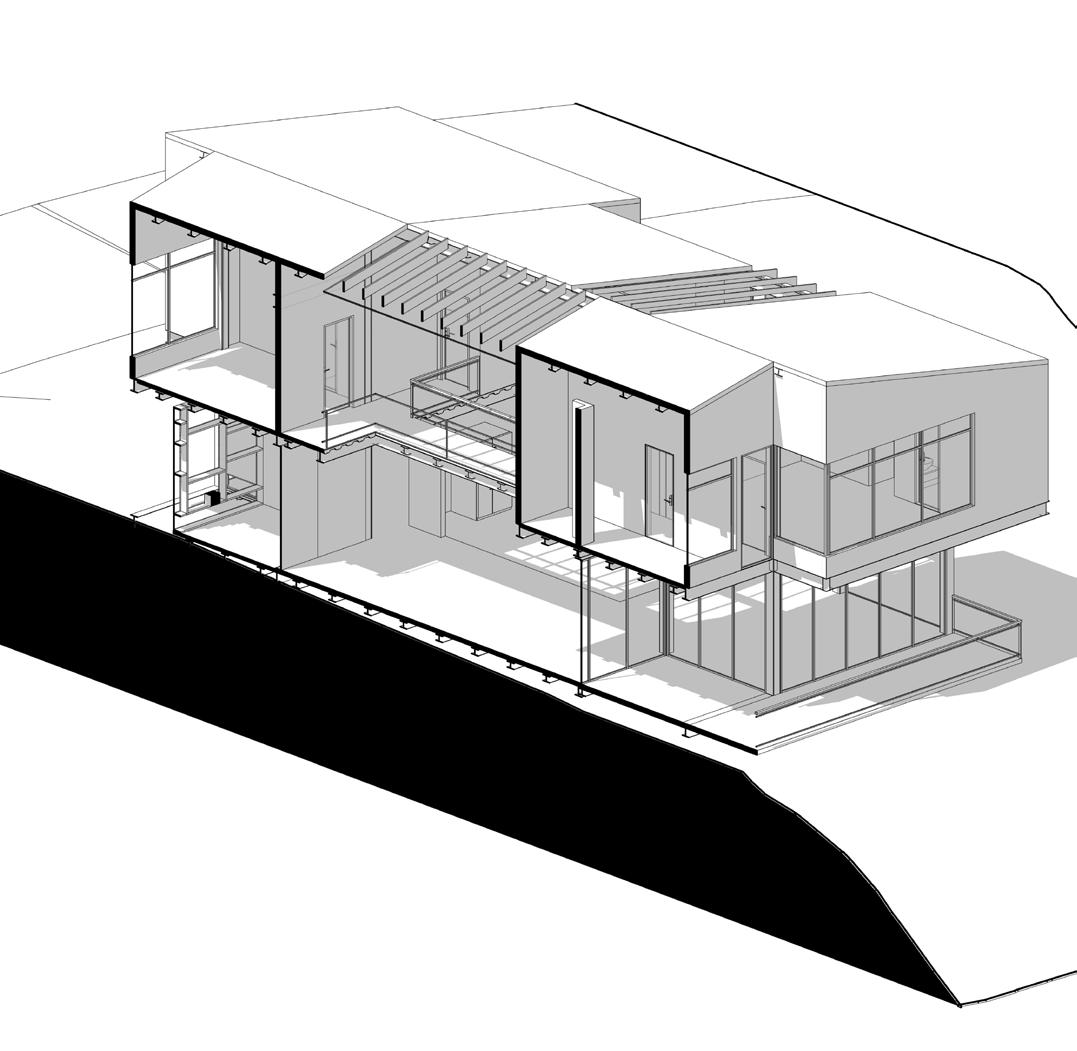

Cortes por fachada 3D
RESTAURANTE ORIUNDO - Bello
Memorias mobiliario barras de cocina
Portafolio de servicios

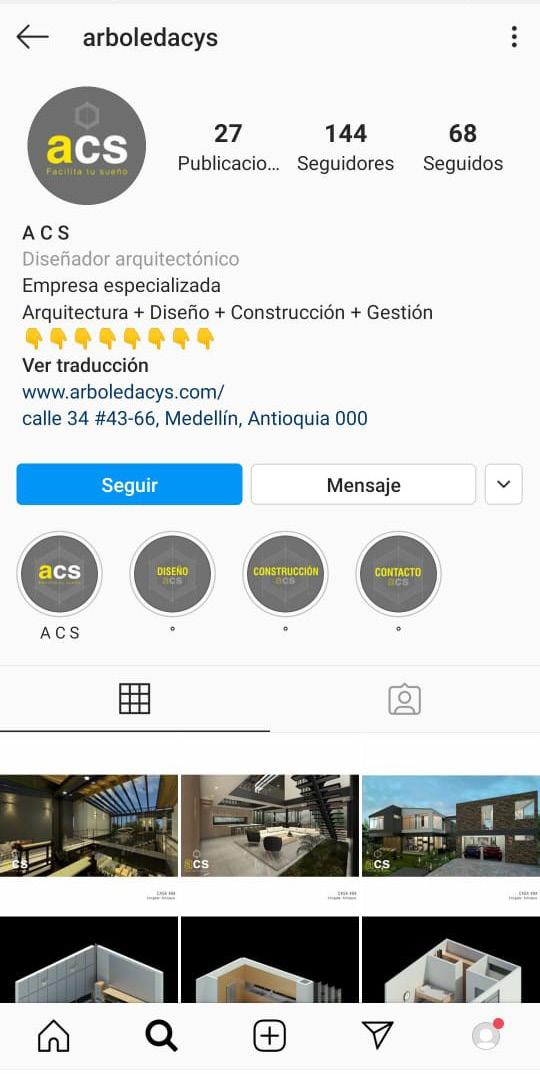

Renovación página instagram
Extención portafolio
¿QUE ES LA PRÁCTICA PROFESIONAL?
Las prácticas profesionales es un medio que ofrecen las universidades a los estudiantes para realizar actividades relacionadas con su carrera profesional, el cual busca que el estudiante adquiera de forma amplia y segura, información directa por personas profesionales; las cuales ayudan con el aprendizaje y el entrenamiento laboral. Además, tener un crecimiento profesional, permitiendo al estudiante tener una relación directa con el ambiente laboral, ya sea en una empresa pequeña o grande, donde en gran medida se trabaja con un grupo de profesionales con diferentes enfoques. Y los cuales permiten así mismo al estudiante ampliar su conocimiento laboral y relacionarse con temas de trabajo fuera de los adquiridos por la universidad, permitiendo ampliar líneas de conocimiento con un desarrollo de actividades diferente que amplía sus habilidades e identificar su área de trabajo, donde fortalece sus competencias personales, consolida su parte cognitiva frente a problemas y desarrollar habilidades y destrezas.
Finalmente, el estudiante logra un crecimiento personal y profesional, permitiendo adquirir experiencia laboral, donde directamente el estudiante se ve beneficiado a la hora de adquirir un trabajo, teniendo mayor oportunidad de obtener un acceso a un puesto de trabajo bajo su experiencia profesional debido a un valor agregado a la hoja de vida. Pero, por otra parte, permite que el estudiante pueda tener la oportunidad de adquirir un puesto fijo en la empresa una vez finalice sus prácticas profesionales.
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones
Misión de la Universidad Pontificia Bolivariana
La Universidad Pontificia Bolivariana tiene como misión la formación integral de las personas que la constituyen, mediante la evangelización de la cultura, la búsqueda constante de la verdad, en los procesos de docencia, investigación, proyección social y la reafirmación de los valores desde el humanismo cristiano, para el bien de la sociedad.
Visión de la Universidad Pontificia Bolivariana
La Universidad Pontificia Bolivariana tiene como visión, ser una institución católica de excelencia educativa en la formación integral de las personas, con liderazgo ético, científico, empresarial y social al servicio del país.
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones
FACULTAD DE ARQUITECTURA
Misión de la Facultad de Arquitectura
La Facultad de Arquitectura de la UPB. Tiene como misión, la formación disciplinar y profesional de arquitectos, centrada en el humanismo, enmarcada en una perspectiva cultural y social, comprometiendo su participación en el diseño y la construcción del entorno habitable bajo criterios de sostenibilidad y contemporaneidad. Dicha formación enfatiza las dimensiones técnica, histórica y teórica, urbana y proyectual de la profesión, reforzando su visión prospectiva, enmarcada en la misión general de la Universidad Pontificia Bolivariana.
Visión de la Facultad de Arquitectura
La Facultad de Arquitectura de la UPB. se proyecta al 2010, consolidada como una de las mejores facultades de Arquitectura de Latinoamérica; acreditada nacional e internacionalmente por la calidad de los procesos de docencia, investigación y extensión en sus programas de pregrado y formación avanzada con escenarios de investigación consolidados, y por la idoneidad de sus egresados quienes ejercerán el liderazgo a través de sus calidades humanas, disciplinares y técnicas.
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones
Misión de Arboleda construcciones y soluciones
Creemos en el poder de la transformación de los espacios a través de la luz y la naturaleza, en el impacto del diseño a la hora de construir el espacio que sueñan nuestros clientes; y es por eso y para eso que nacemos, para hacerlos tangibles, para crear espacios llenos de confort, que perciban y transmitan sensaciones a quienes los habitan.
Visión de Arboleda construcciones y soluciones
La arquitectura basada en las sensaciones del entorno y el espacio, ligada a la sostenibilidad, es el modelo de trabajo que hará de acs una firma sólida y reconocida en su campo de acción, logrando ejecutar los proyectos más célebres de la ciudad, el departamento en un tiempo no superior a 5 años.
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones
Tutos externo: Diego Adolfo Copeland Arboleda
LOCALIZACIÓN
Verda El Berrión, Palestina - Manizales Palestina es un municipio del departamento de Risaralda con una superficie de 108 km2; ubicada en la región central cafetera, la cual se distingue por poseer un relieve montañoso y una temperatura templada, donde se caracterizan por una zona de recreo vacacional.
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones
La casa Santigueda se encuentra ubicada en el Municipio de Palestina, Risaralda. El diseño se constituye de una casa compuesta de dos niveles, una terraza y una fonda Antioqueña requerida por el cliente en la parte occidente de la casa. Su diseño se llevo a cabo bajo un terreno amplio, donde actualmente esta construida una casa de un nivel con un una piscina exterior. Por otro lado, se llevo a cabo el estudio estructural de la casa Santigueda por un ingeniero civil, el cual produjo cambios mínimos sobre la planimetría propuesta que llevaron a reemplantear las dimensiones de las columnas y las vigas, el cual conllevaron a la reubicación de algunas puertas y ventanas, y así mismo el ancho y el largo de algunos espacios.
PLANTA PRIMER PISO
Escala 1:250 - Autocad
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones
PLANTA SEGUNDO PISO
Escala 1:250 - Autocad
El segundo piso de la Casa Santigueda se encuentra compuesto de habitaciones amplias, con un cupo de más de diez camas en cuatro habitaciones, convitiendo de ella un área vacaciones de espacios amplios y vacios intermedios que le dan una mayor versatilidad a la circulación y la configuración de la casa
PLANTA CUBIERTA
Escala 1:250 - Autocad
La cubierta de la Casa Santigueda se propuso de dos formas diferente; una parte a dos aguas y otra parte plana de losa maciza, para el aprovechamiento del espacio y generar una terraza con vista a la piscina y al acceso del lote.
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones
CORTE POR FACHADA 1
Escala 1:75 - Autocad
CORTE POR FACHADA 3
Escala 1:75 - Autocad
CORTE POR FACHADA 2
Escala 1:75 - Autocad
Por otra parte, se llevó a cabo la realización de cortes por fachada en zonas específicas para la comprensión y el entendimiento de la estructura en acero, la materialidad del proyecto y los acabados arquitectónicos propuestos; para así obtener una mayor simplicidad y poca variación de la estructura con los cálculos estructural. Estos cortes por fachada se realizaron en tres zonas diferentes de la casa; tomando la importancia del sistema estructural de la cubierta, la estructura de la fonda antioqueña y la repartición de las viguetas en un corte trasversal y longitudinal. En conjunto se realizaron seis detalles constructivos; dos por cada corte para un amplio de las medidas y los grosores de los acabados arquitectónicos.

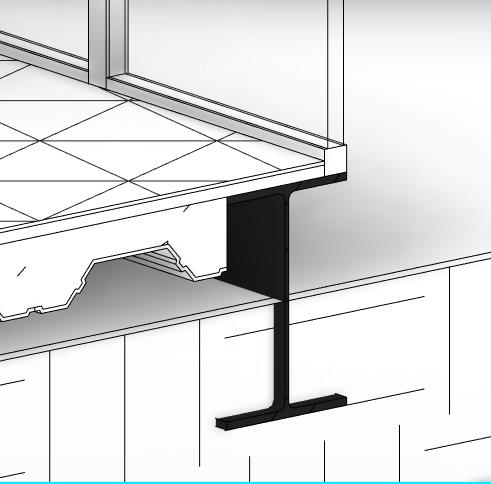

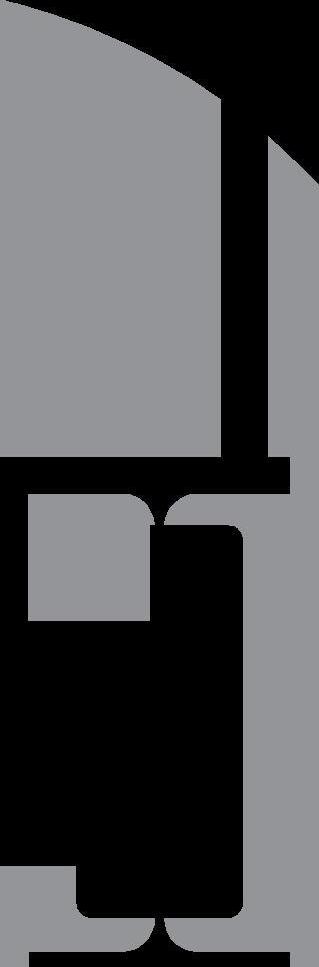

DETALLE CONSTRUCTIVO 1
Escala 1:10 - Autocad
Viga IPE 300 con remate del piso acabado en primer piso junto a las vigas de amarre.
DETALLE CONSTRUCTIVO 2
Escala 1:10 - Autocad

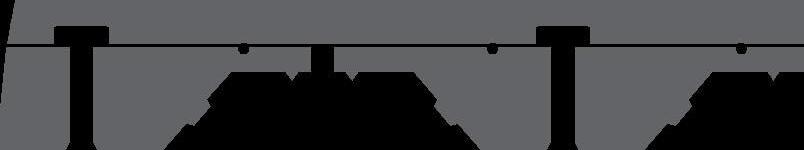

Vigueta IPE 150 en sección y estructura del cielo falso a partir de pernos y platinas.
DETALLE CONSTRUCTIVO 3
Escala 1:10 - Autocad
Losa maciza en concreto en estructura de acero metal deck y piso acabado de porcelanato tipo concreto
DETALLE CONSTRUCTIVO 4
Escala 1:10 - Autocad

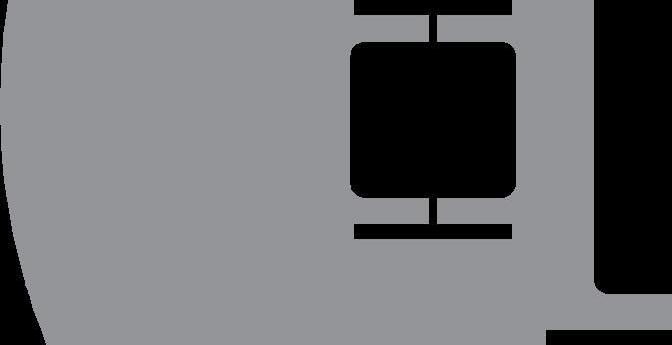

Unión de dos vigas IPE 300 en sentido transversal y una viga IPE 300 en sentido longitudinal
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones
DETALLE CONSTRUCTIVO 5
Escala 1:10 - Autocad
Estructura en madera de cubierta en teja de barro con canoa y solera de apoyo

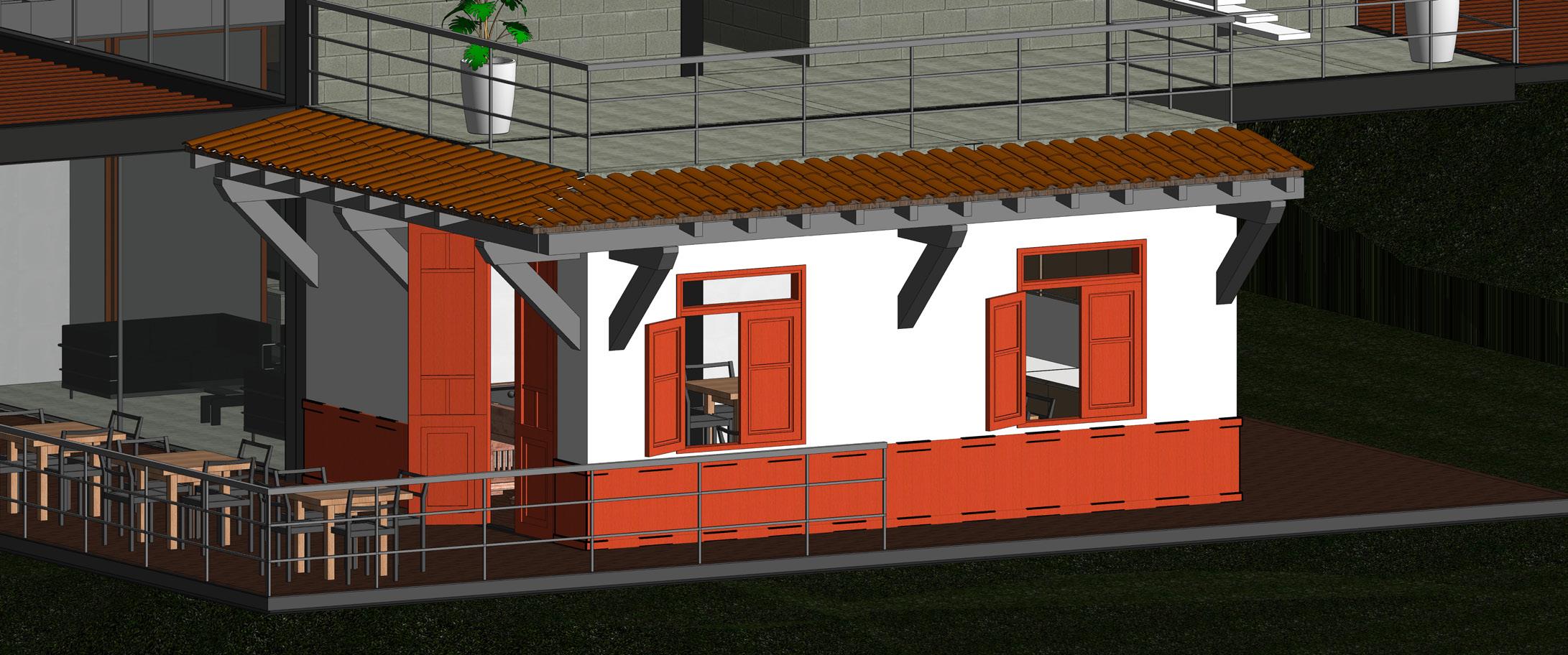

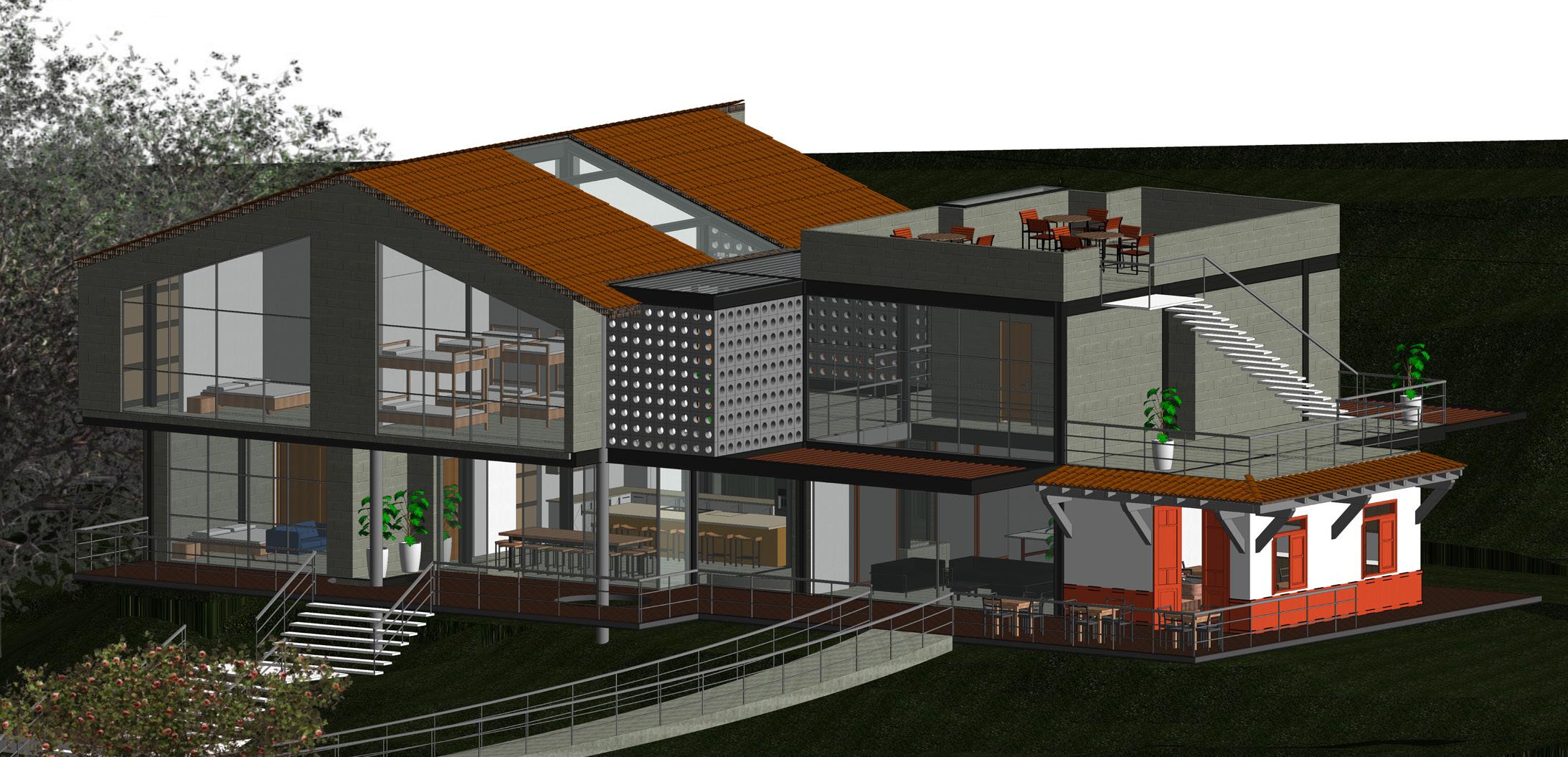

DISEÑO GENERAL - Revit
DETALLE CONSTRUCTIVO 6
Escala 1:10 - Autocad
Unión de la estructura en madera y la estructura en acero, en muro de tapia o bahareque
En diseño de la casa requeria en conjunto una fonda antiqueña la cual fue requerida por el cliente, es de esta manera que se plantea una pequeña fonda de 26m2 en la parte occidente del proyecto con materiales, acabados y colores tradicionales, la cual fue modelada en sofware de revit.
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones

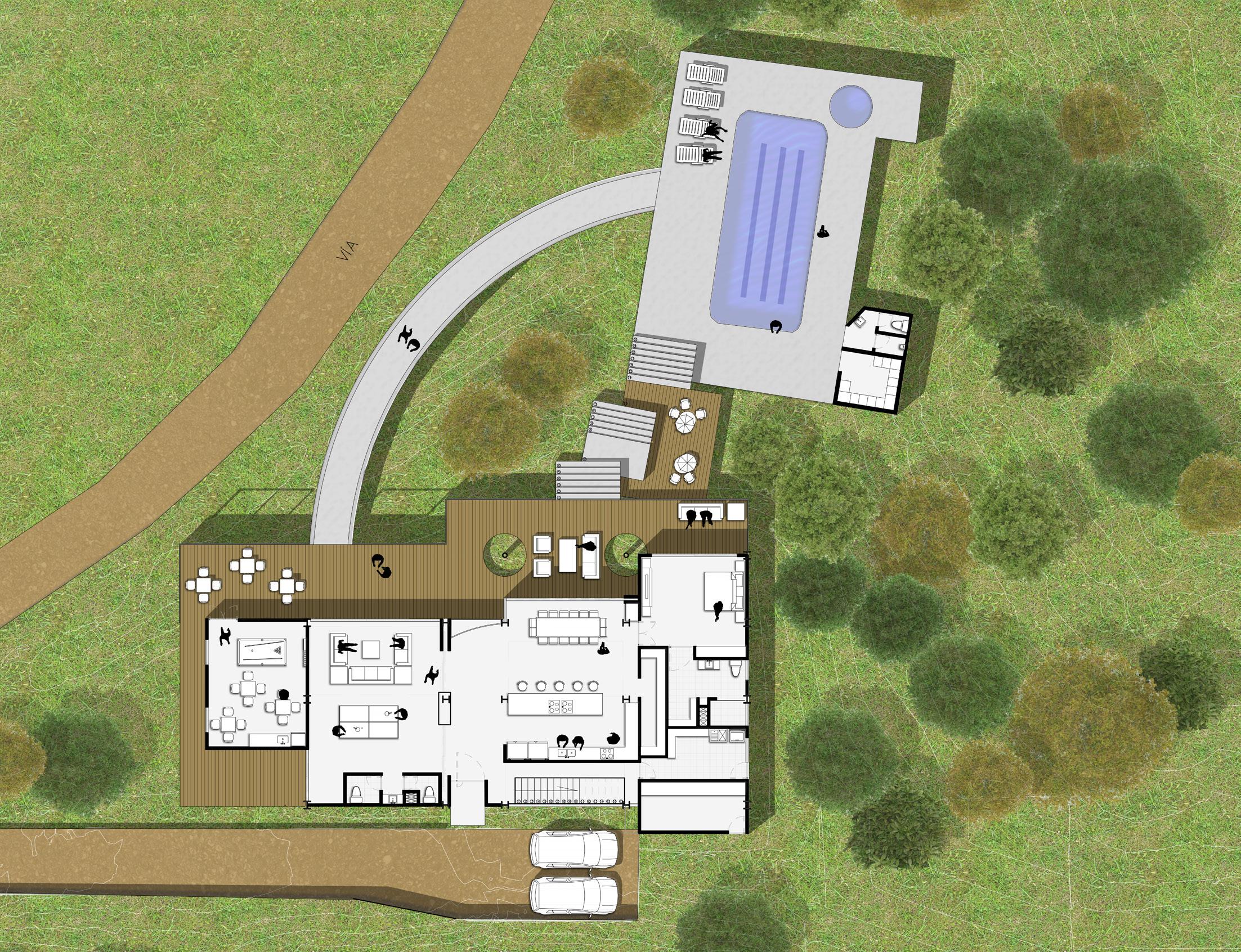

PLANTA PRIMER NIVEL
Ambientación sotfware Photoshop
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones
- Al desarrollo detalles constructivos es de gran importancia el tema estructural y los acabados arquitectonicos, en este caso la nomenclatura de los materiales son vitales para el correcto lenguaje de un corte por fachada, donde los elementos que la conforman deben especificar las dimensiones y el grosor.
- El constante desarrollo de los cortes por fachada deja muy en claro que la importancia de los elementos estructurales y arquitectónicos con los cuales se va a desarrollar un proyecto, definen directamente el grosor de la losa, los muros y la cubierta, todo sincronizado genera en si la medida real de la altura entre piso a cubierta que se va llevar a cabo en obra de un proyecto. Es por ello que tener claro los materiales a utilizar, genera una ventaja en la hora de definir la altura de los espacios.
- Una representación digital adecuada de un proyecto concibe una idealización y visualización del diseño arquitectónico en la vida real, es por ello que detalles mínimos como la adecuada representación de una fonda antioqueña, le deja una idea al cliente de como se llegará a ver una vez culminada la construcción, así mismo los acabados arquitectónicos y el mobiliario propuesto.
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones
Urbanización Altos de Aragon, Envigado, Antioquia.
Envigado es un municipio del departamento de Antioquia con una superficie de 78,78 km2; ubicada al Sur del valle de Aburra, el cual se caracteriza por poseer muchas urbanizaciones de viviendas y edificios en las lomas más altas, y el cual se beneficia para la construcción de casas amplias.
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones
La casa HH se encuentra ubicada en el municipio de Envigado, Antioquia. Es un proyecto el cual actualmente se encuentra en la etapa de instalación de acabados para la cocina y el patio, es por ello que se diseño el el mobiliariomobiliario de la cocina, el cual consta de dos partes, un mobiliario completo de pares a pared y una isla.

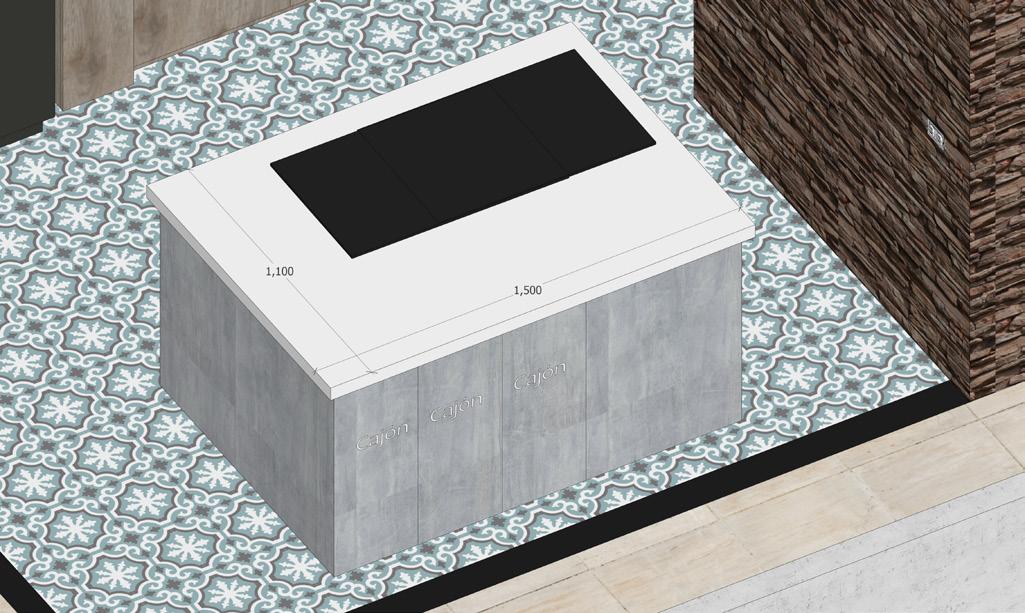

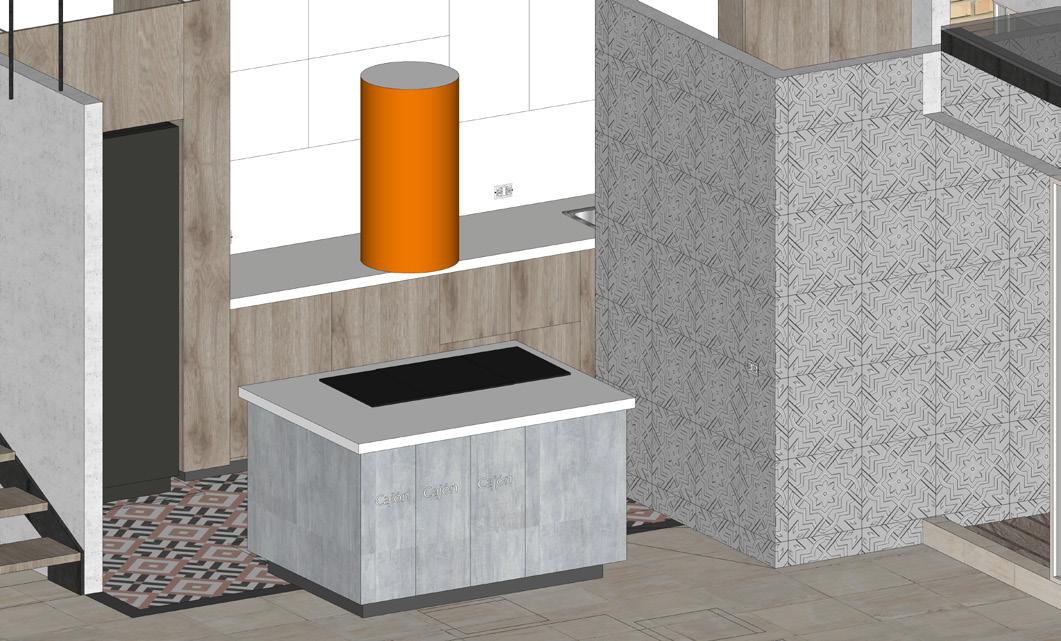

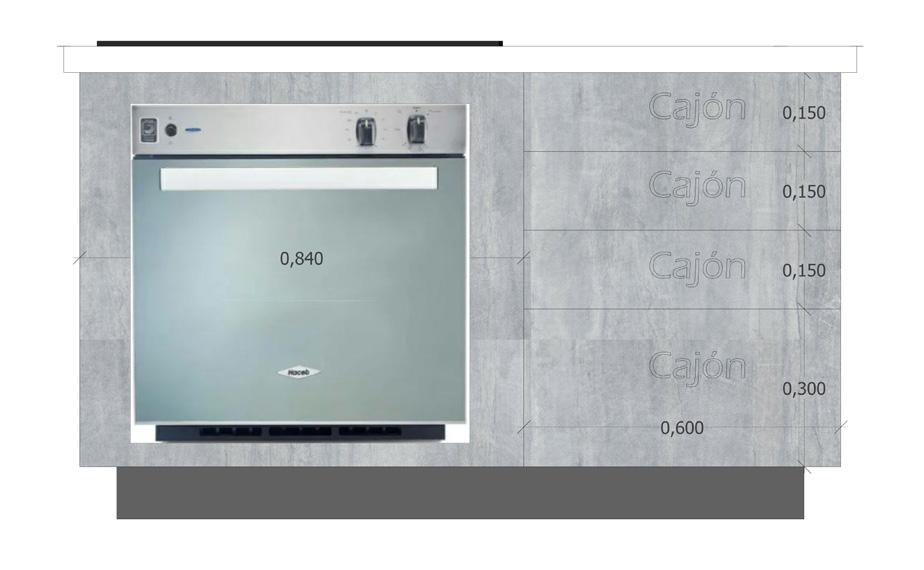

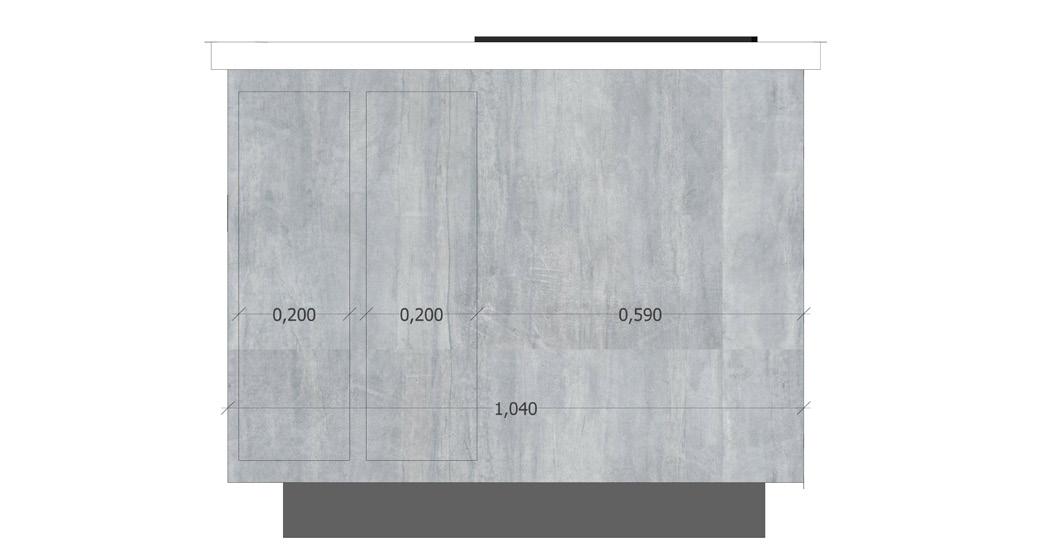

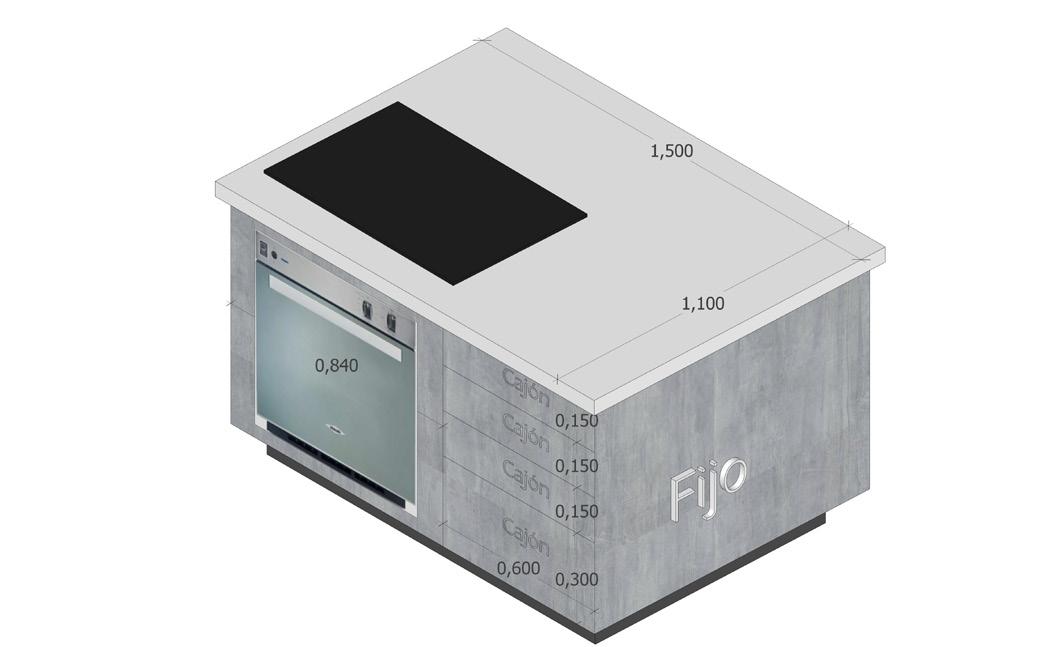

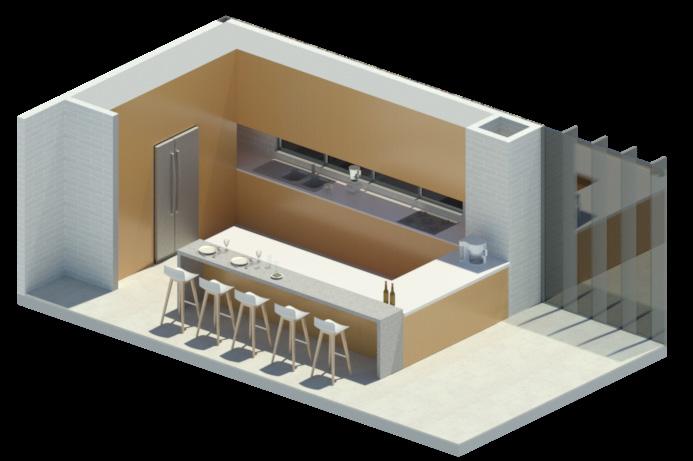

La isla de la cocina fue diseñada estrictamenten bajo unos parametros de diseño según los clientes y con las indicaciones dadas por una reunión con el carpintero.
Visualización completa

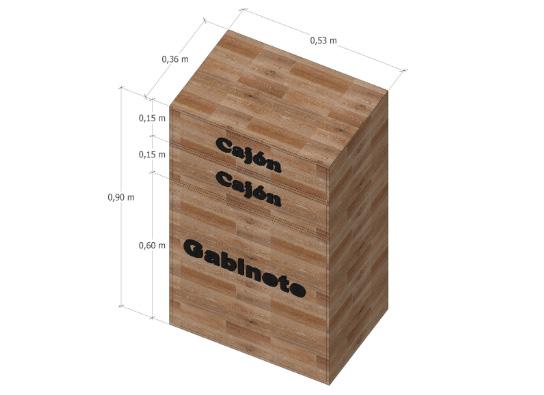

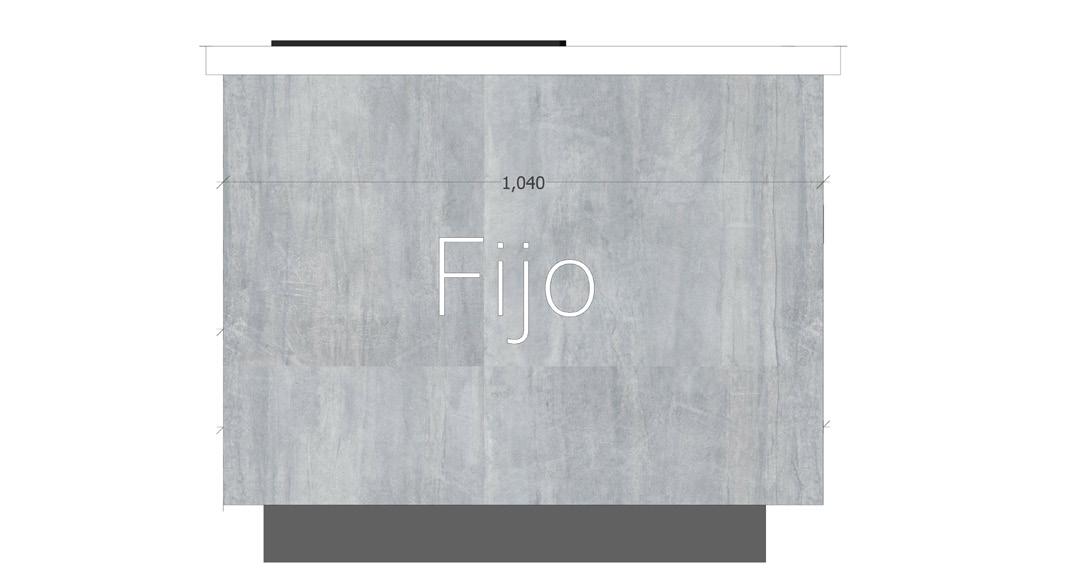

• Medidas generales
• Despiece medida lateral

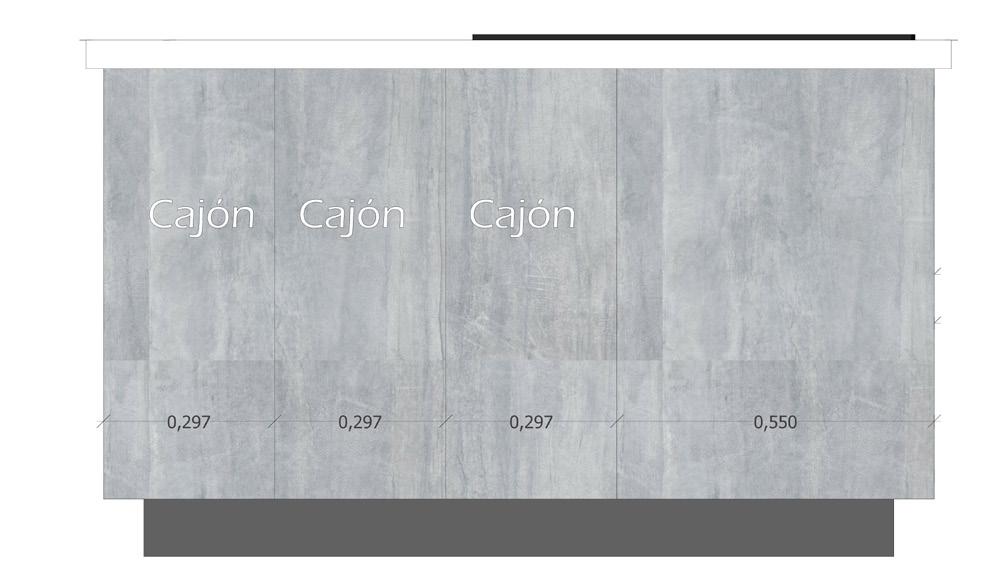

• Despiece medidas frontales
• Despiece medidas posterior
• Despiece medida lateral

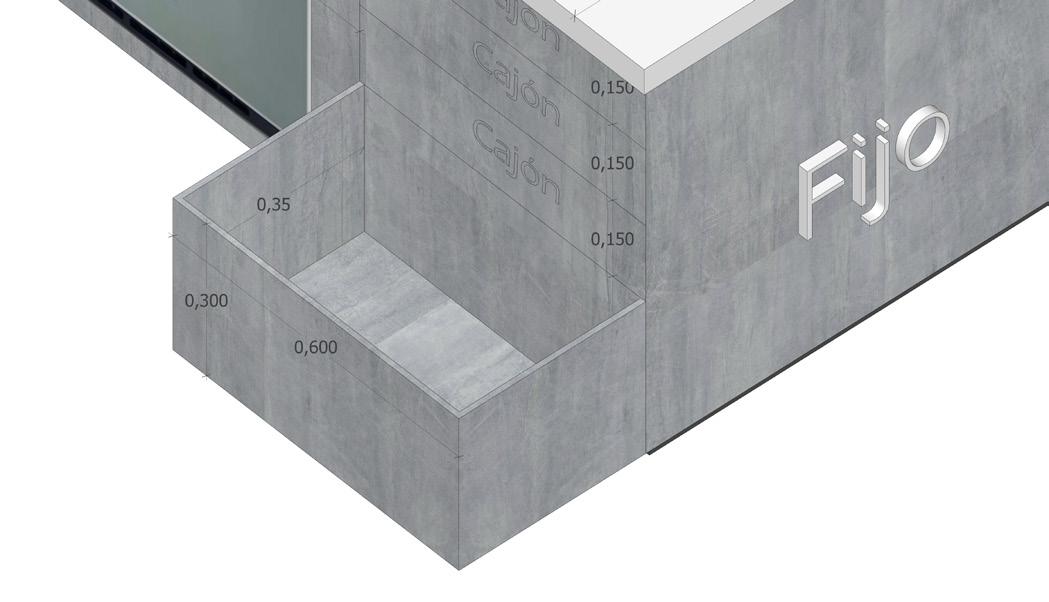

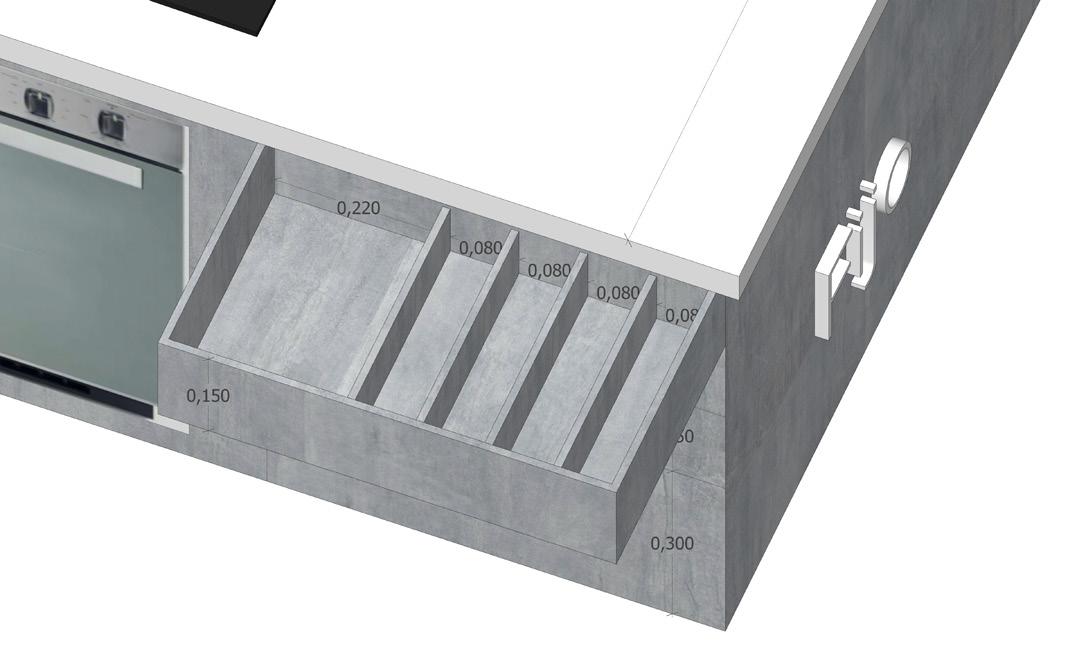

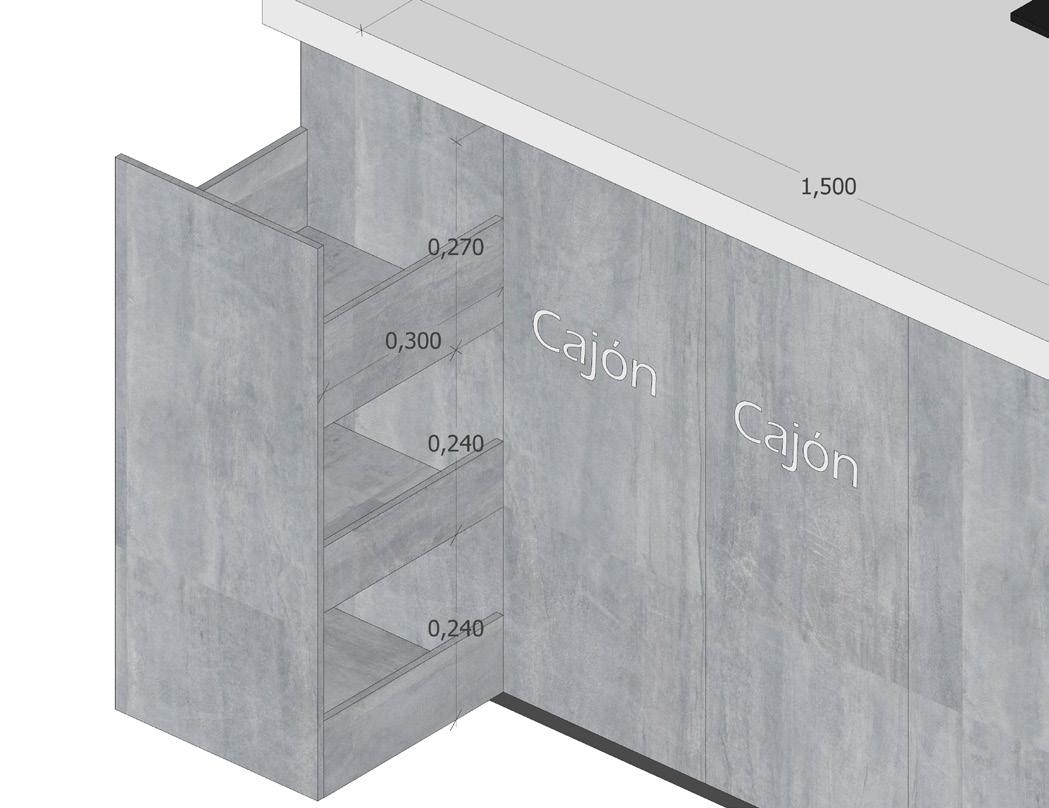

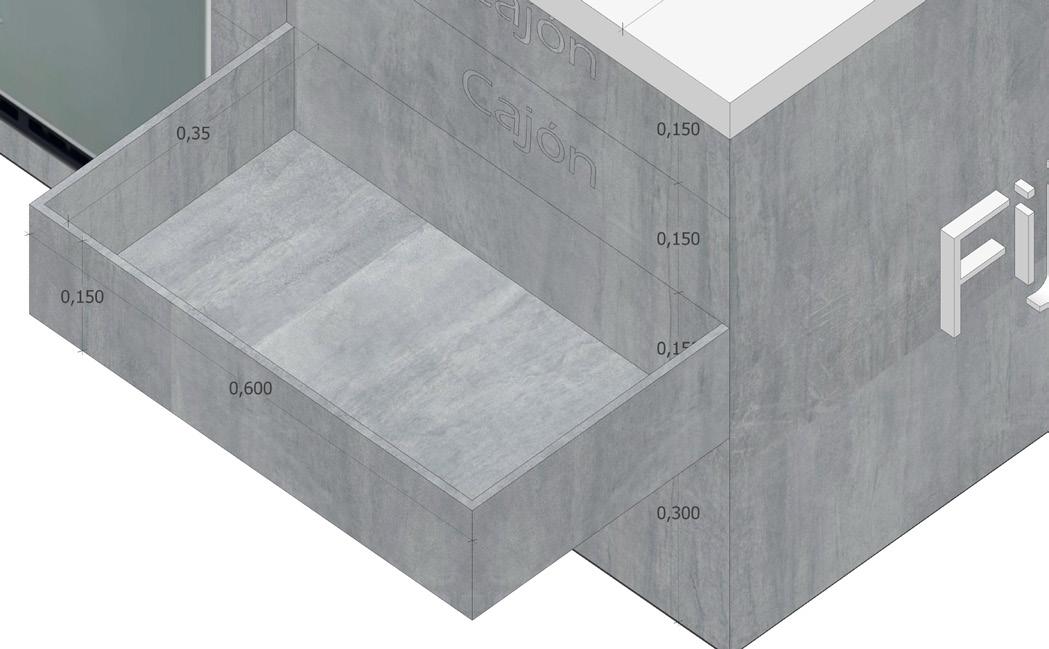

• Despiece de cajones internos
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones
• Despiece cajón interno dos
• Despiece cajón interno tres
• Despiece cajón completo

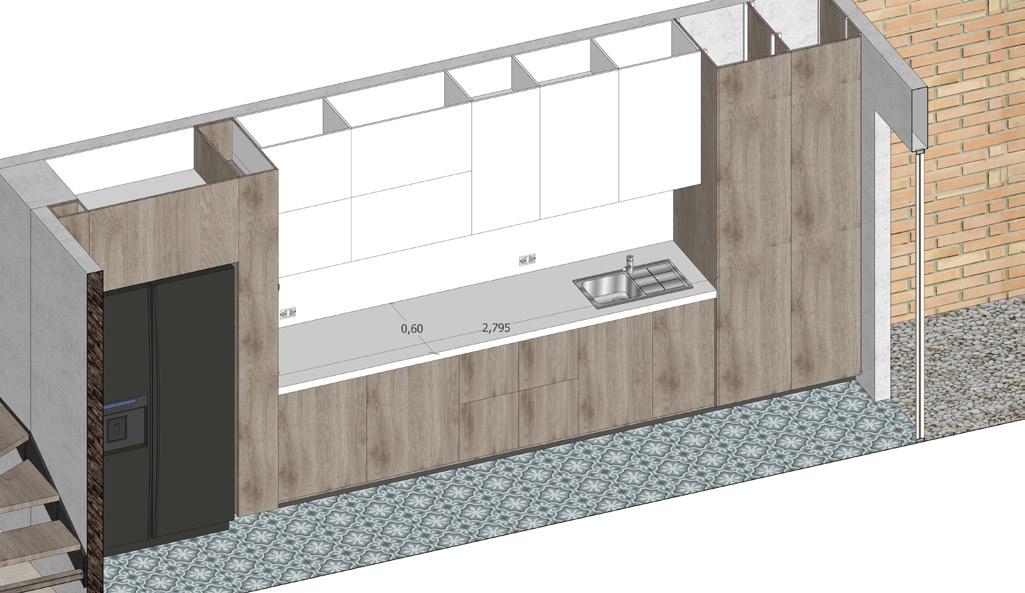

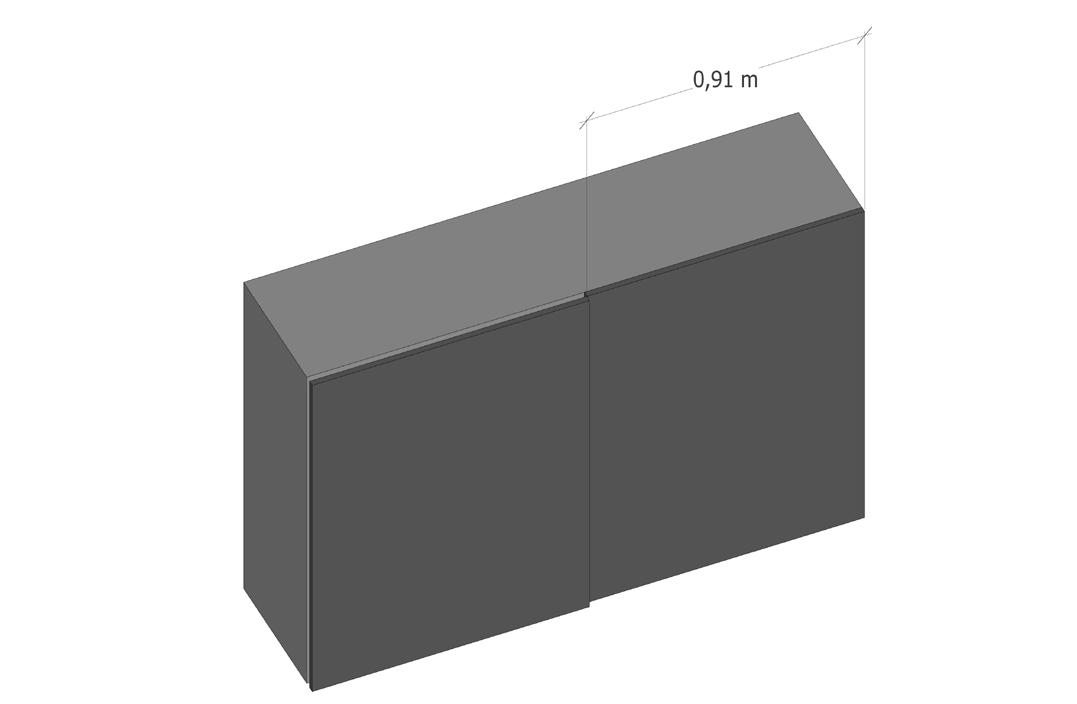

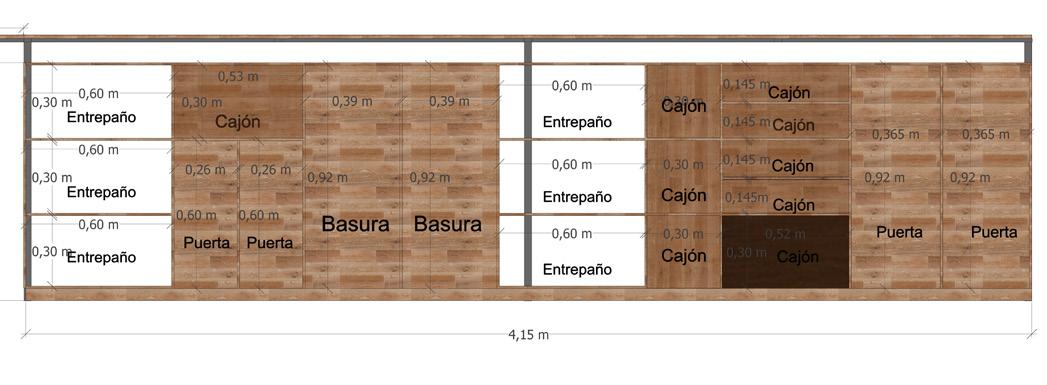

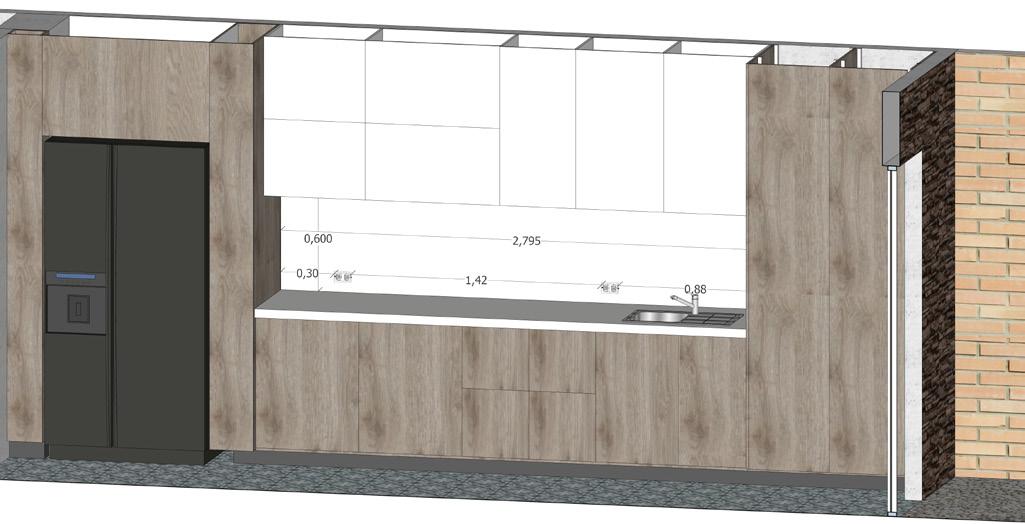

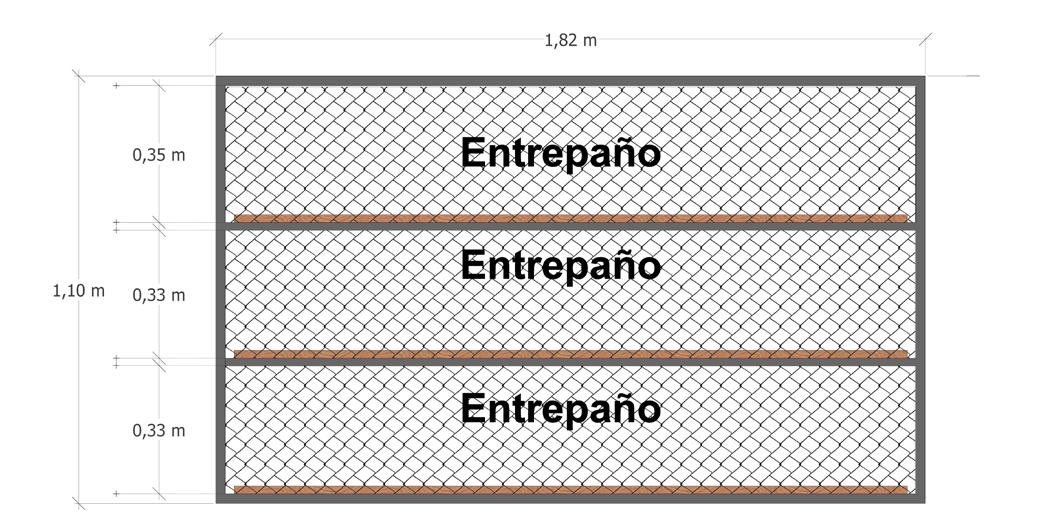

Complementando el despice del mobiliario de la cocina, se hizo el despiece de las barras del mobiliario de la isla y los ganinetes

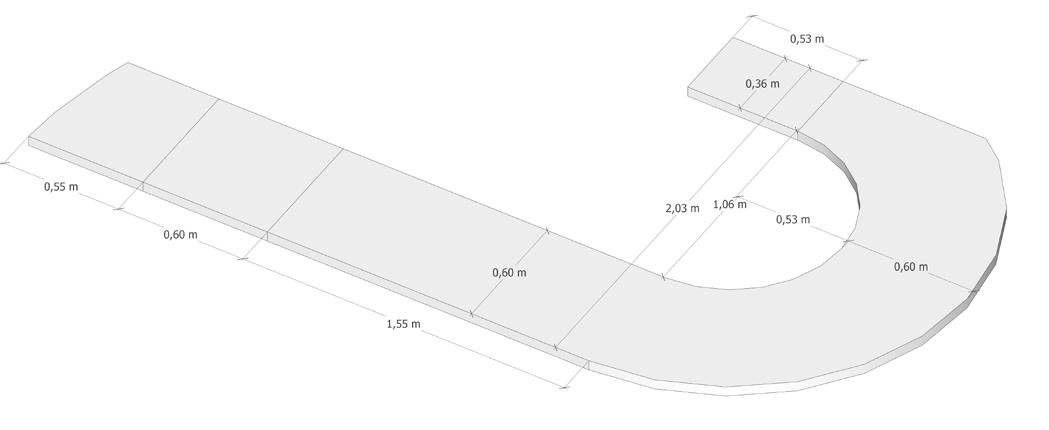

• Medidas barra Isla
• Medidas barra mueble
• Medidas barra mueble pared

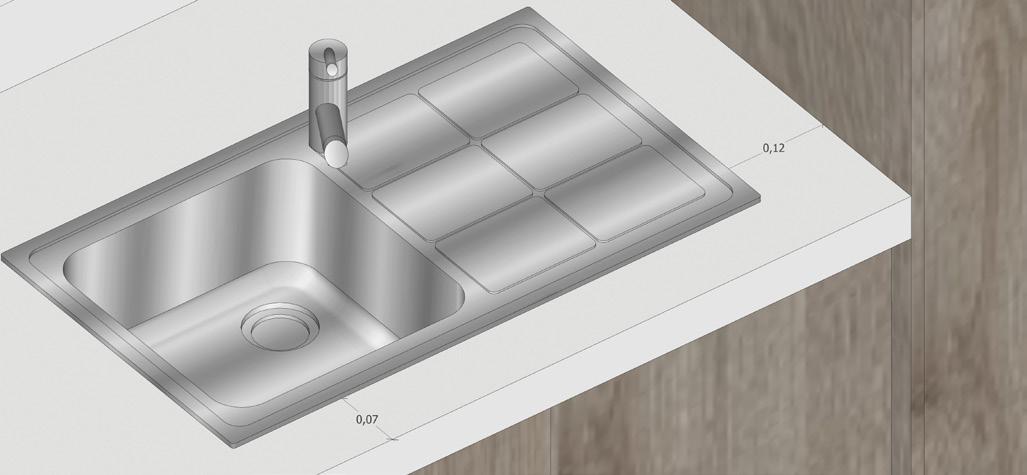

• Medidas barra mueble lavaplatos
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones

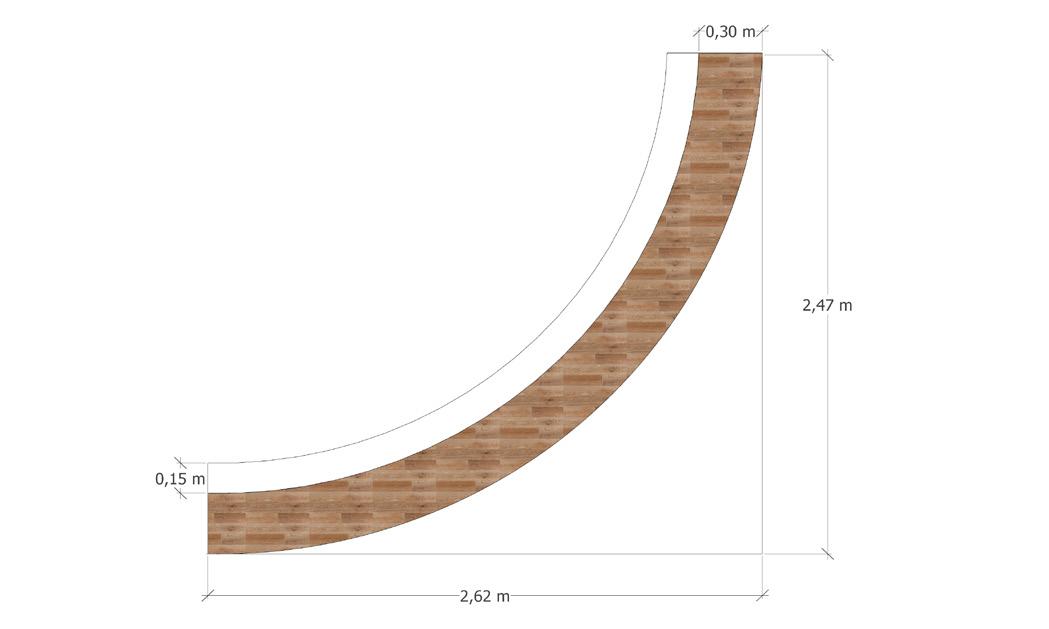

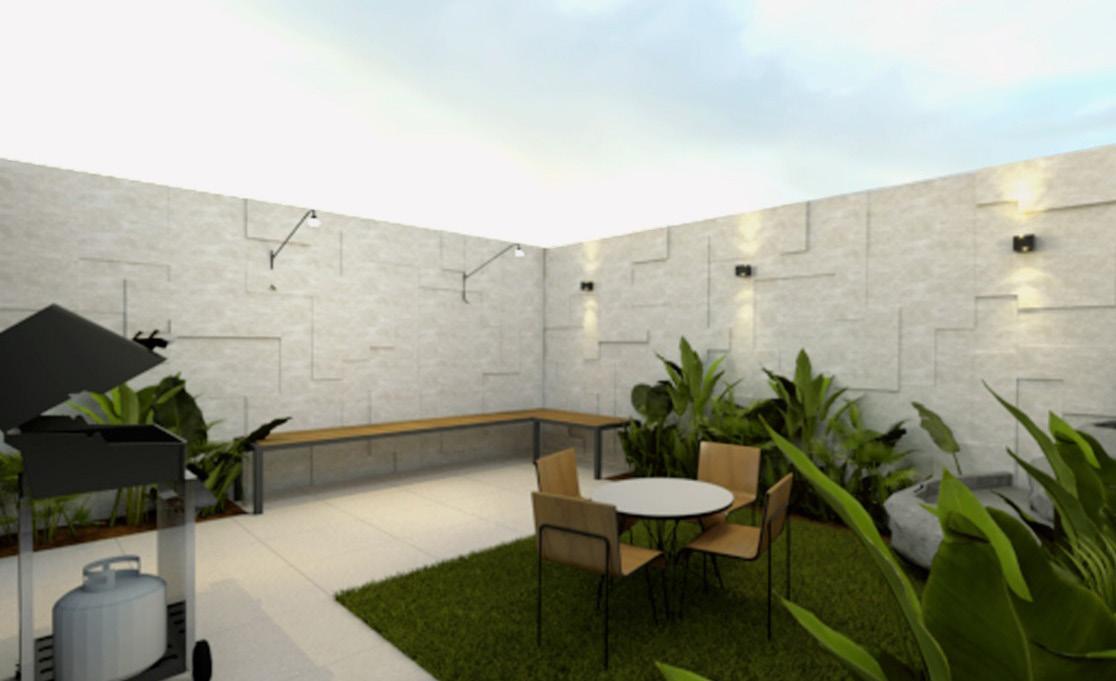

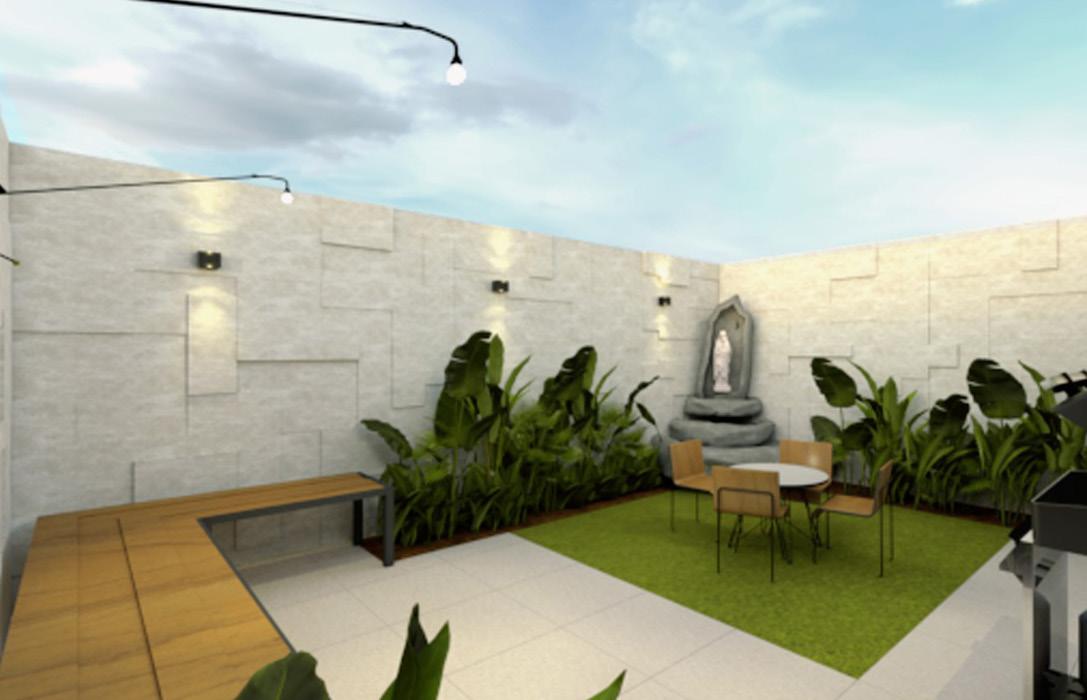

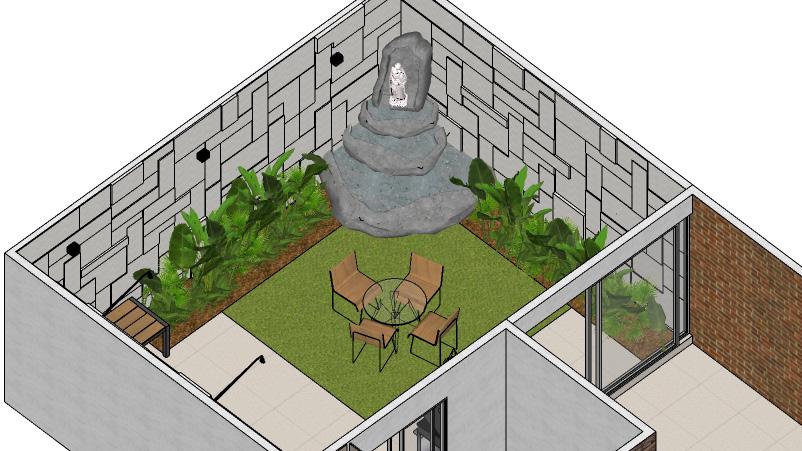

Por otro lado, los clientes también requirieron un ampliamento y remodelación de su patio, el cual deseaban un espacio amplio para compartir en familia con una gruta, una zona deck y mucha vegetación. Para ello se plantearon diferentes propuestas pero con materiales muy particulares como; piedra natural para el acabado posterior del nuevo muro, ladrillo, roca para la gruta y establecimiento de la virgen, porcelanato, grama sintética y madera.
Software sketchup
• Vista 3D general
Renders interiores: Sketchup + Vray
• Vista lateral derecha
Área de ampliación 9,32 M2
Área total: 26,04 M2
• Vista lateral izquierda
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones
- La comprensión y análisis del mobiliario es vital para el diseño de los espacios interiores. Conocer las medidas mínimas tiene una función muy importante a la hora de diseñar, puesto que configuran la forma de amoblar y circular dentro de un espacio, donde pueden incluso dirigir el rumbo de un diseño interior, el cual le da mayor carácter y funcionalidad.
- Un aspecto importante a analizar en un despiece de un mobiliario es la materialidad y su durabilidad, hay gran oferta de materiales que permiten la construcción de diferentes tipos de mobiliario, pero no todos brindan flexibilidad y calidad. Es por ello que consultar con profesionales es fundamental antes de diseñar, para que este brinde varias propuestas de materiales que permitan desarrollar el mobiliario sin inconvenientes.
- Hallar diseños sencillos y con materiales económicos es una labor la cual un arquitecto se ve medido en la labor profesional, es por ello que el ingenio y la destreza para general diseños se convierte en una labor competitiva donde destaca el más hábil y ágil.
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones
LOCALIZACIÓN
Casa LOTE 49A - San Luis del Escobero, Envigado Es una loma cercana al Área Metropolitana del departamento de Antioquia, el cual se encuentra en desarrollo para la construcción de viviendas, caracterizada por poseer unos paisajes hermosos y una temperatura templada, para la construcción de vivientas unifamiliares.
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones
SECCIÓN TRANSVERSAL A-A
Escala 1:250 - Autocad
SECCIÓN LONGITUDINAL A-A
Escala 1:250 - Autocad
SECCIÓN LONGITUDINAL B-B
Escala 1:250 - Autocad
SECCIÓN TRANSVERSAL
Escala 1:250 - Autocad

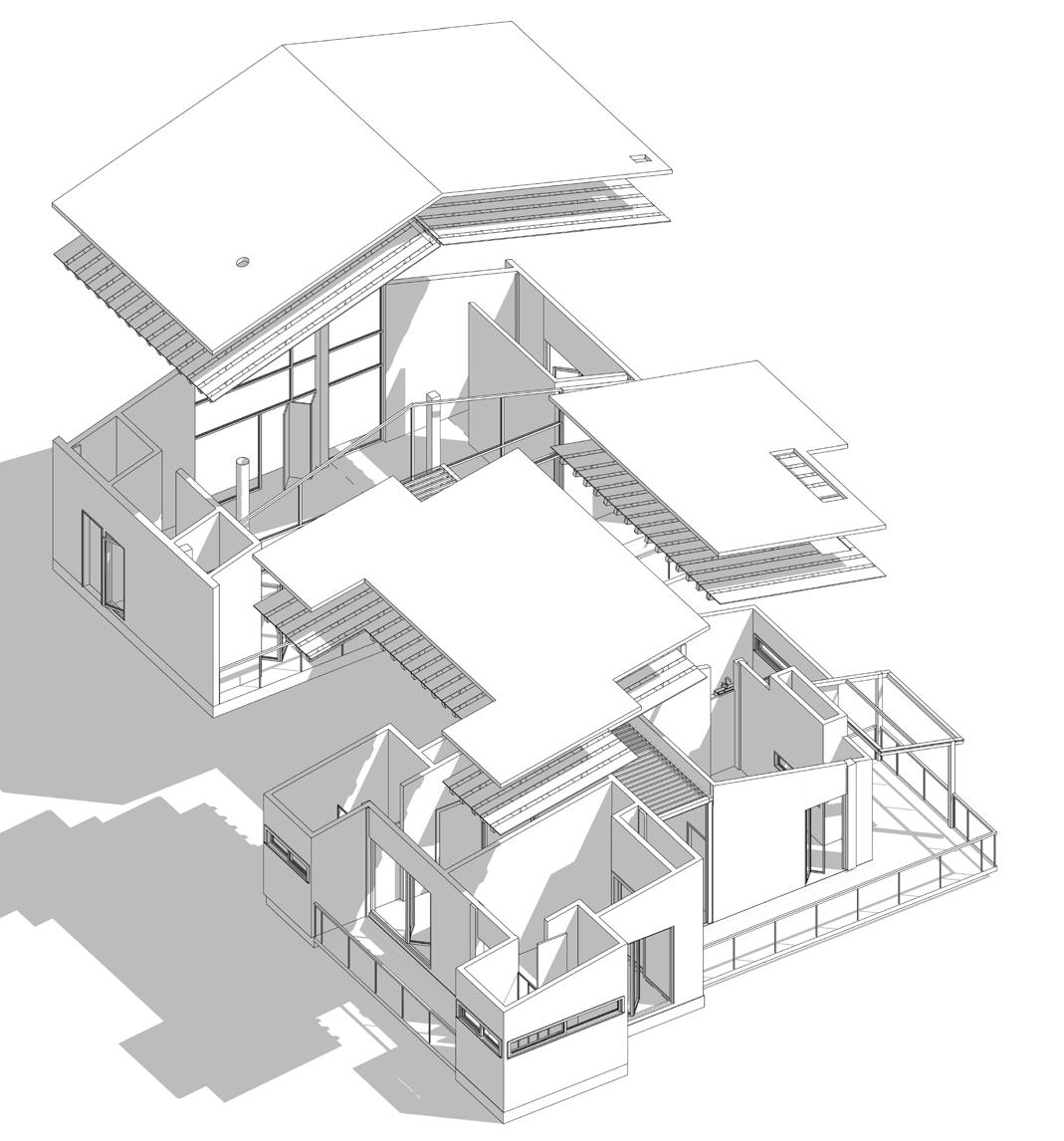

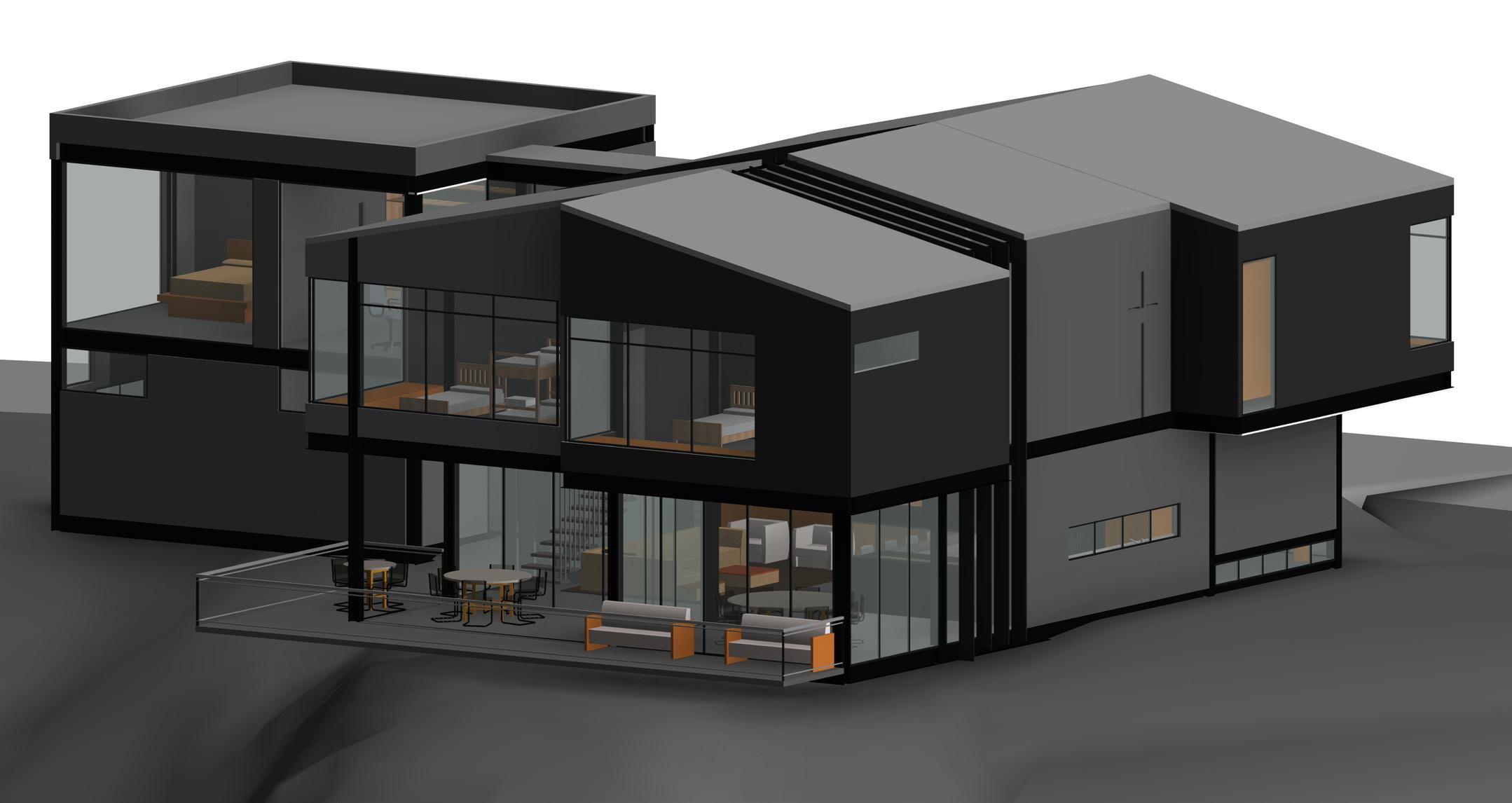

Modelado 3d - Revit
LEVANTAMIENTO CASA SAN LUIS DEL ESCOBERO
La casa San Luis del Escobero se encuentra ubicada en el Municipio de Enviagdo, Antioquia. El diseño se constituye de una casa de dos niveles, un deck de madera abierto y zonas interactivas para niños; sala de cine, salón de estudio, oratorio, entre otros. Además, cinco habitaciones requeridas por el cliente para el hospedaje de siete niños y dos adultos, con áreas abiertas para una buena iluminación y ventilación de la casa.
Vista porterior Casa San Luis del Escobero
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones

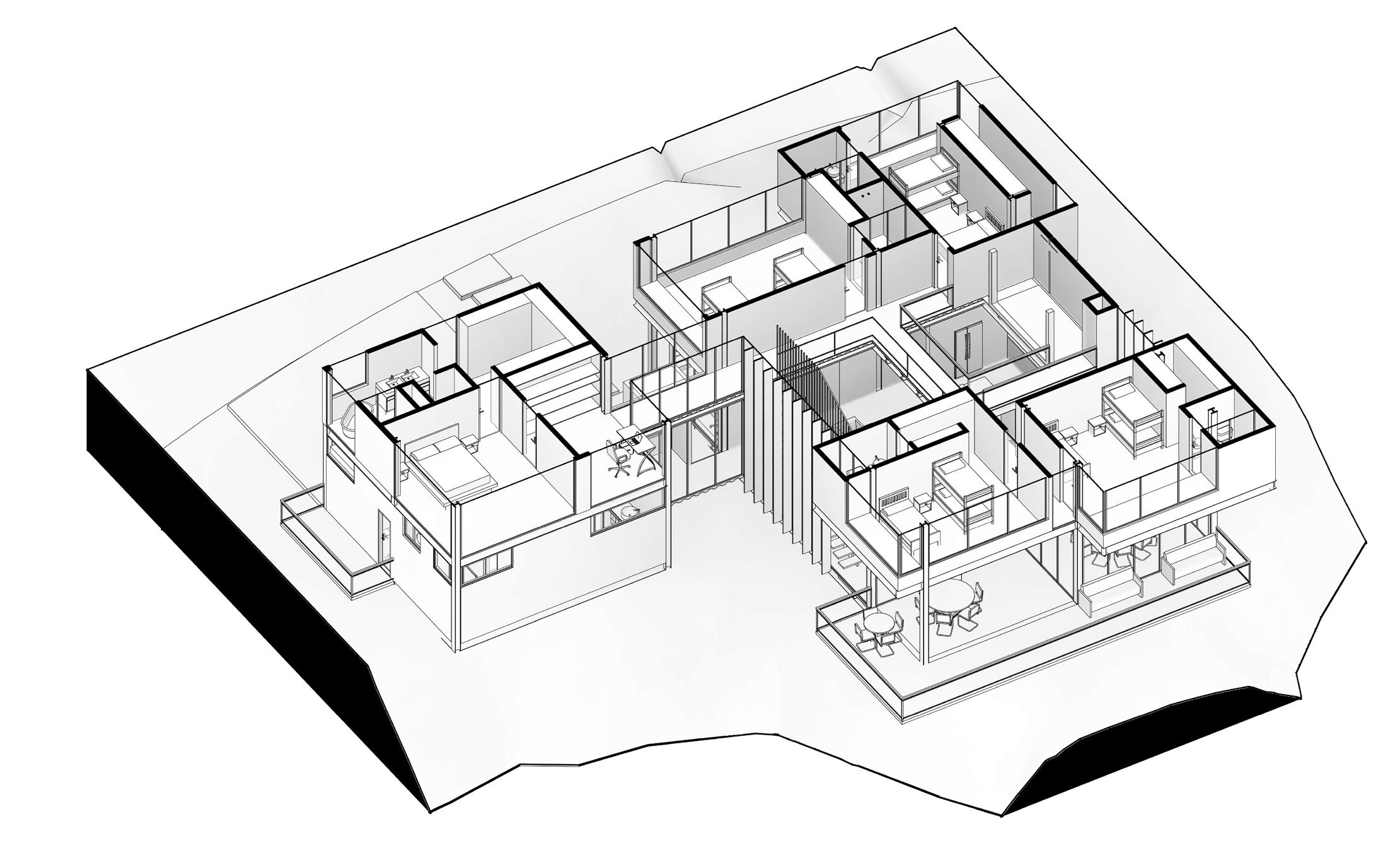

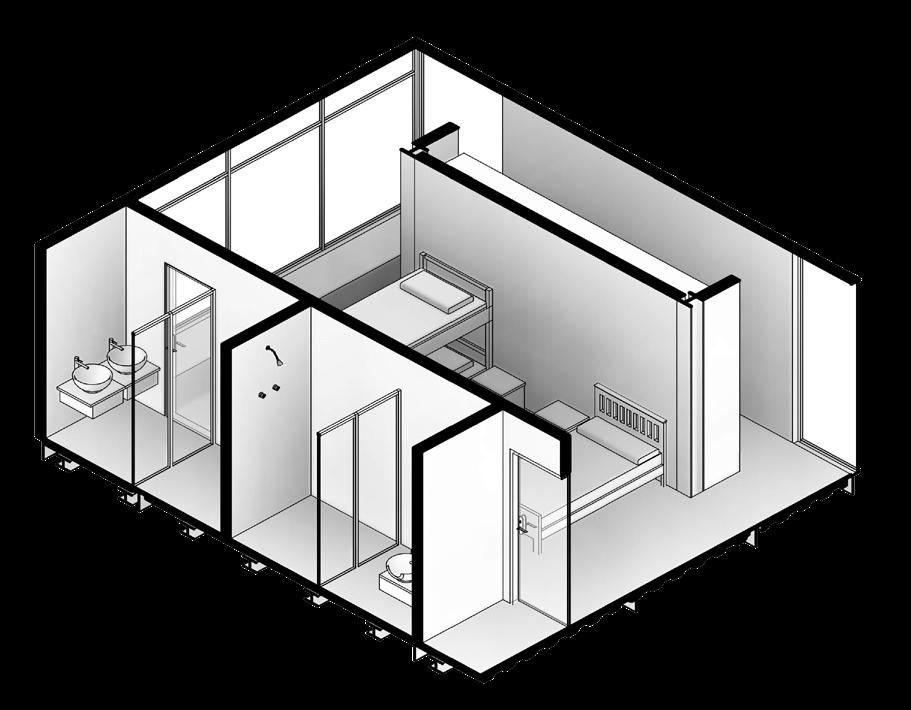

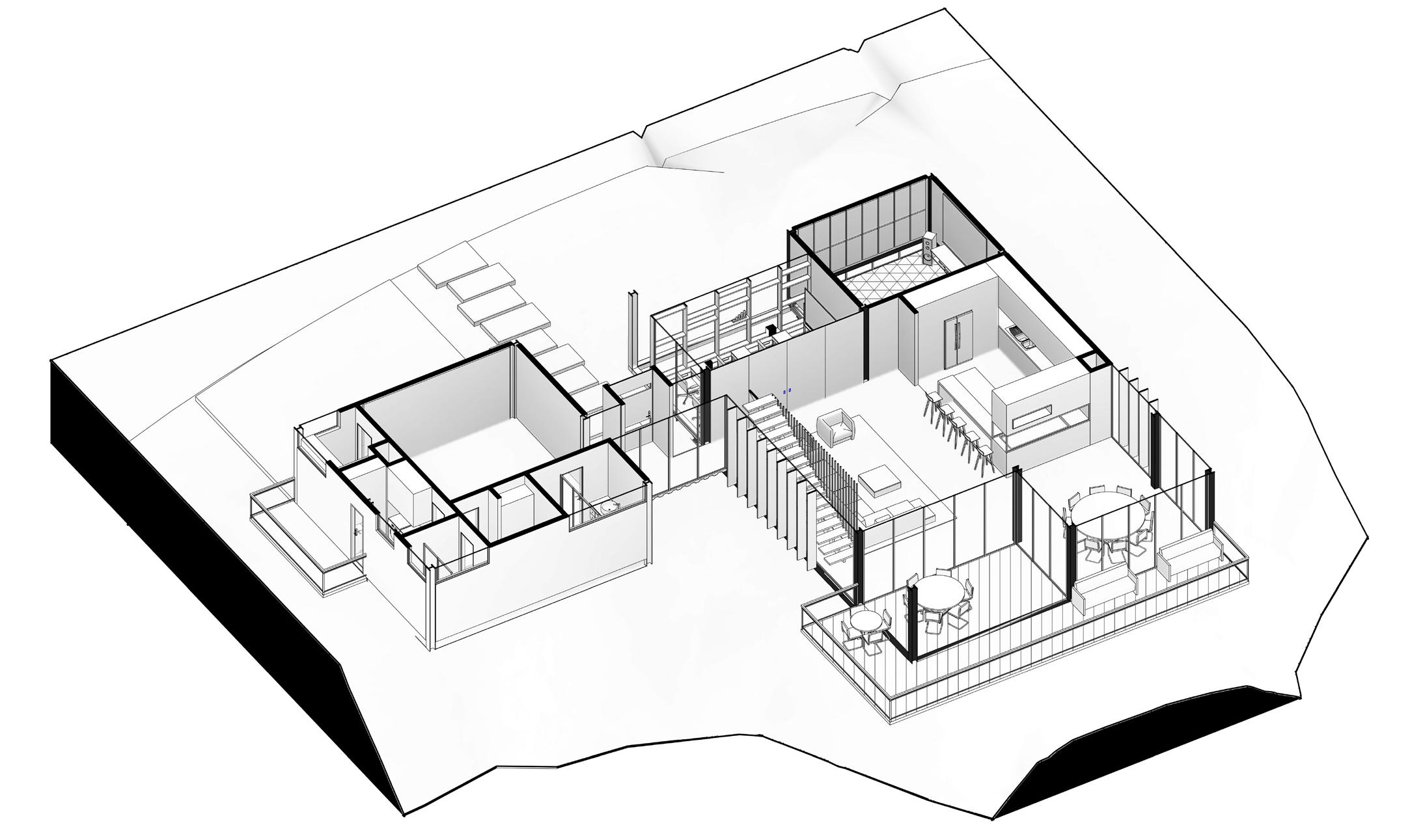

Modelado sofware Revit - Vista 3D

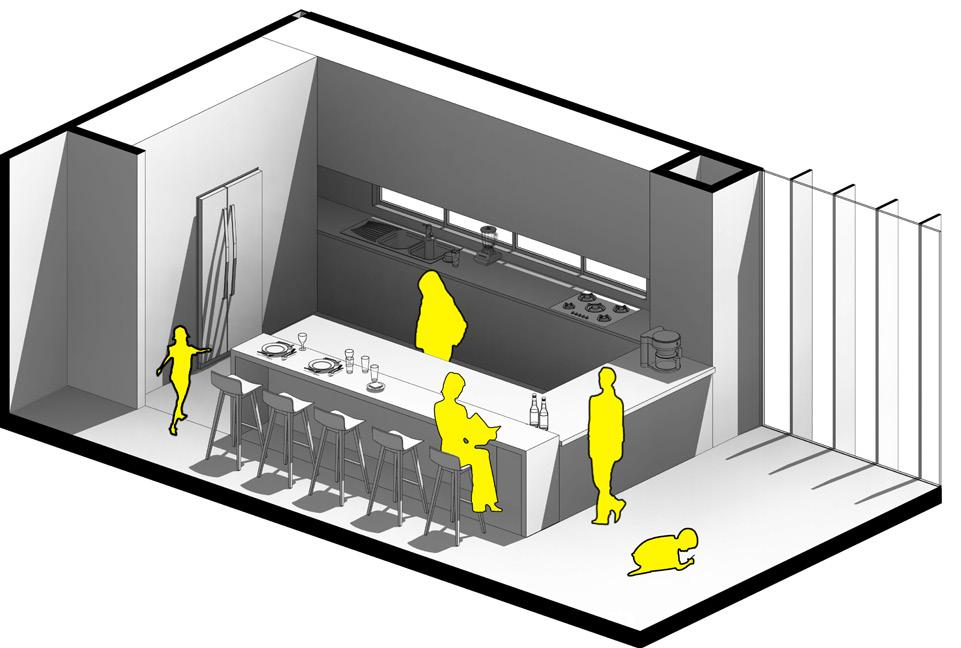

Espacios sociales y compartidos
PLANTA SEGUNDO NIVEL

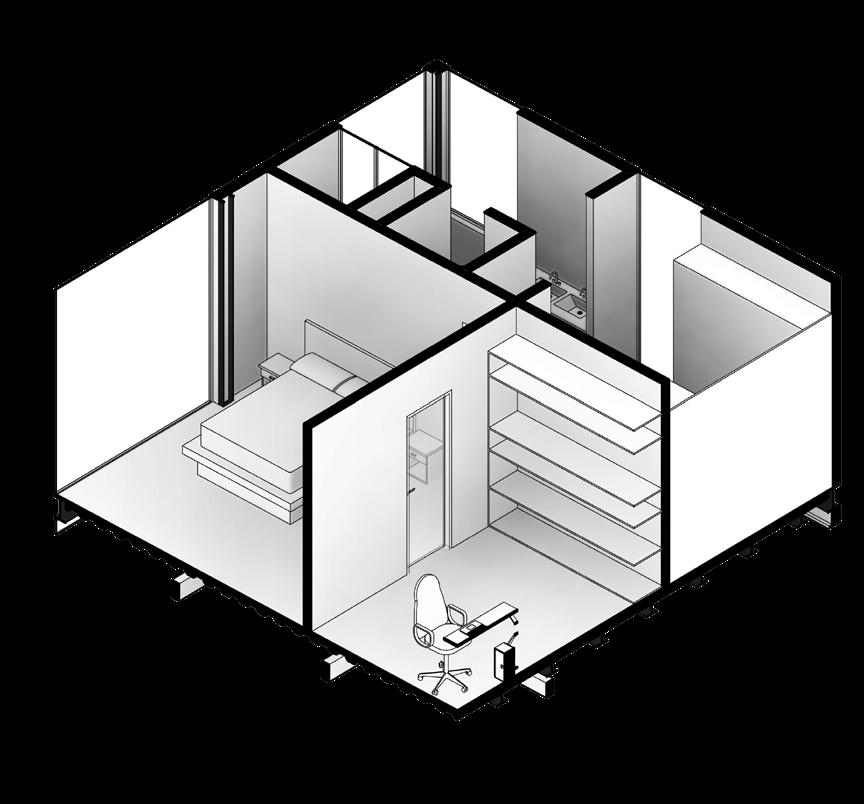

Modelado sofware Revit - Vista 3D
Espacios privados
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones

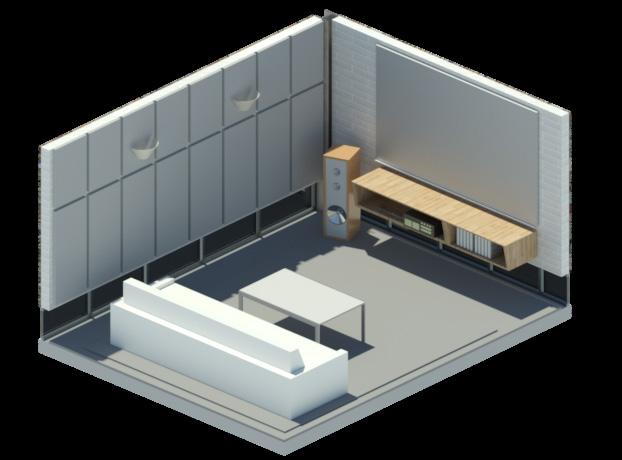

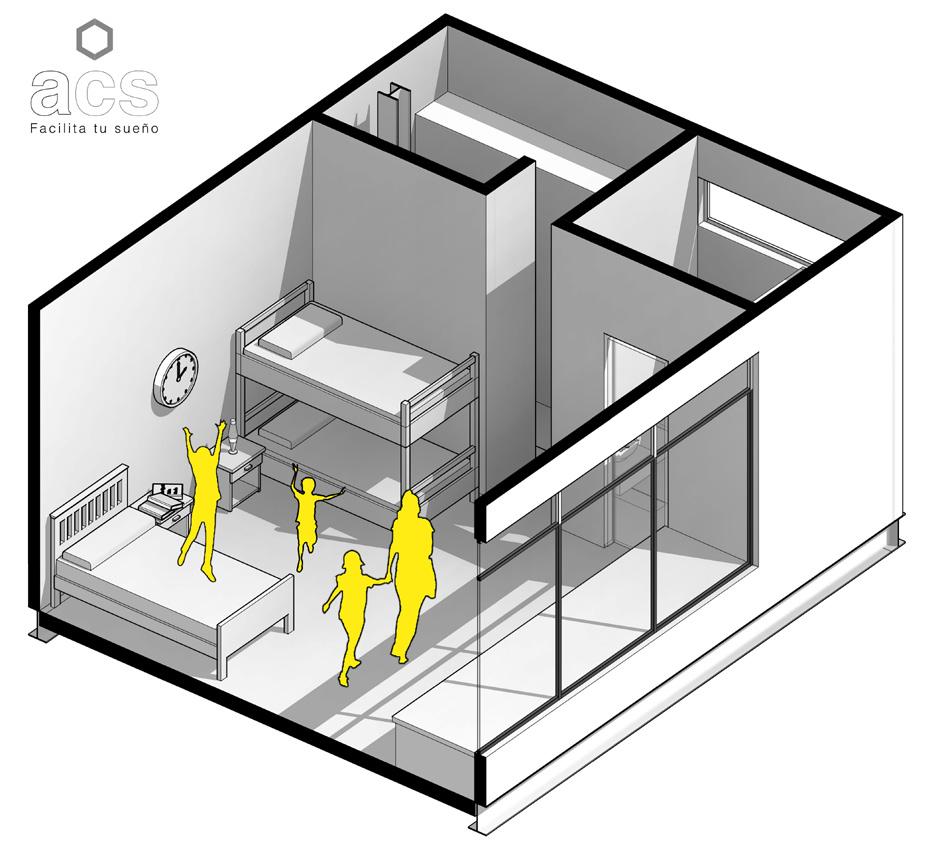

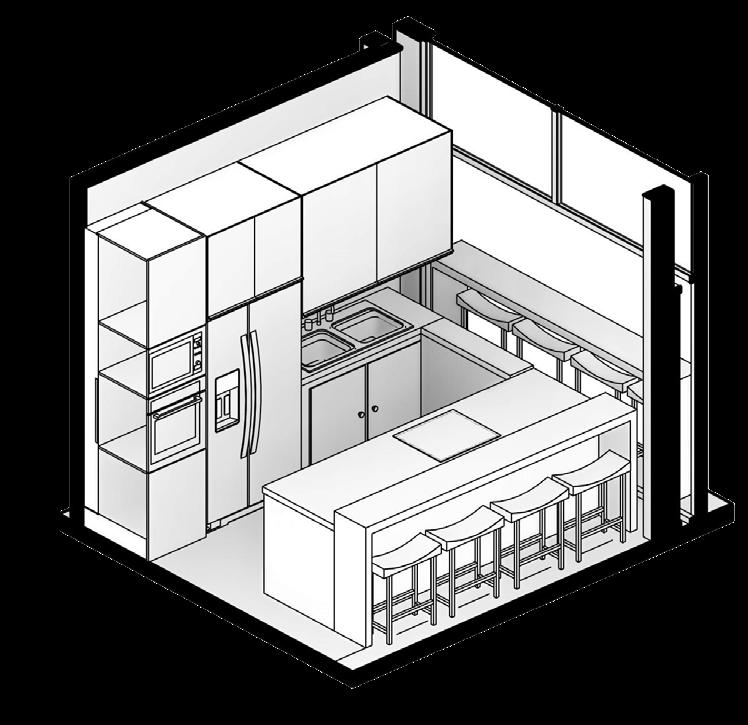

Zonas de la casa unifamiliar con acabados arquitectónicos y mobiliario propuesto en representación 3D.

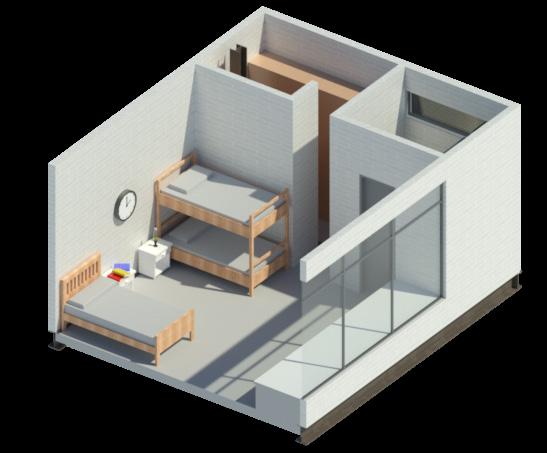

1. Habitación infantil
2. Cocina Unifamiliar
4. Habitación infantil (Esquematico)
5. Cocina Unifamiliar esquematico
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones

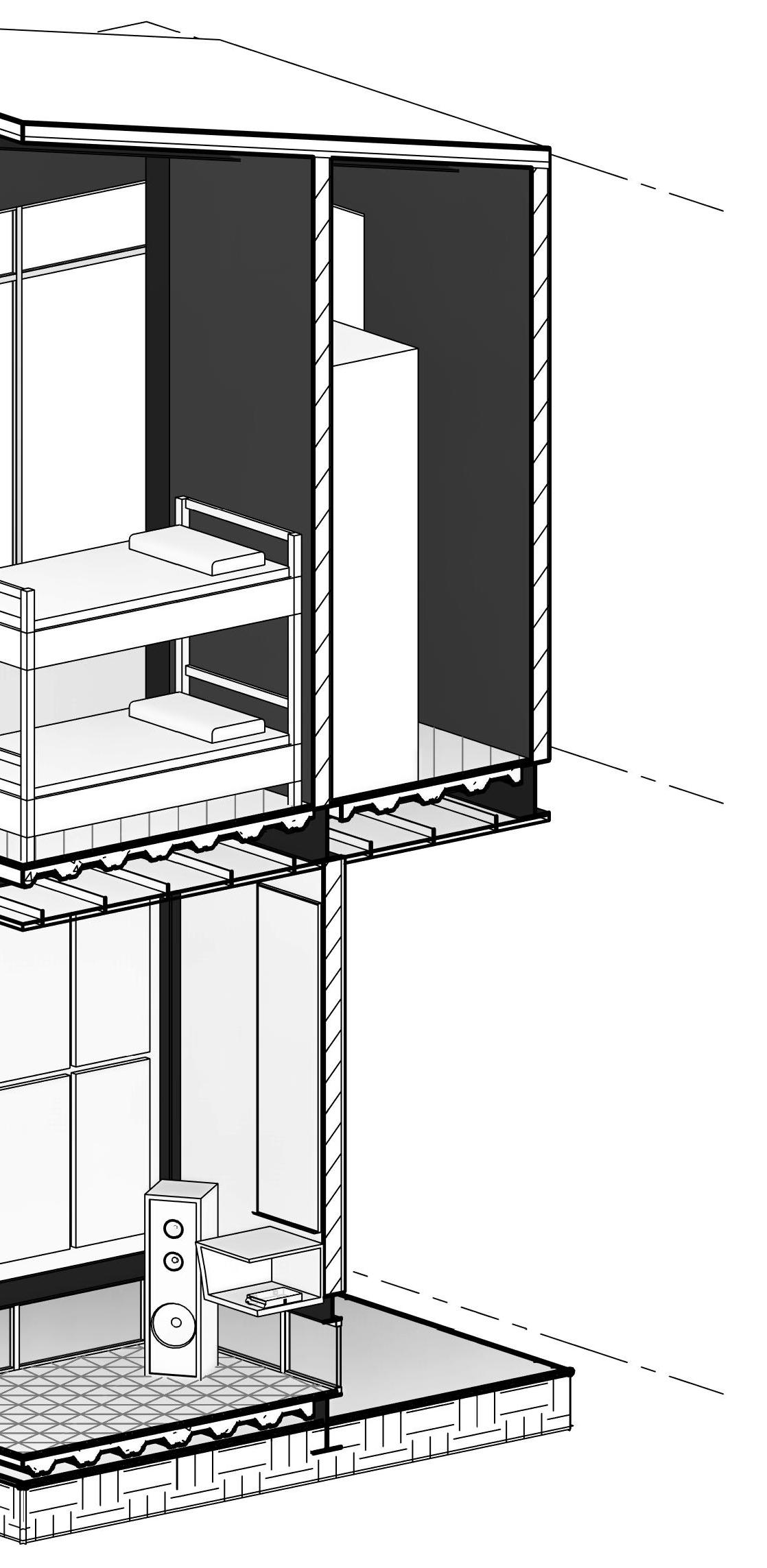

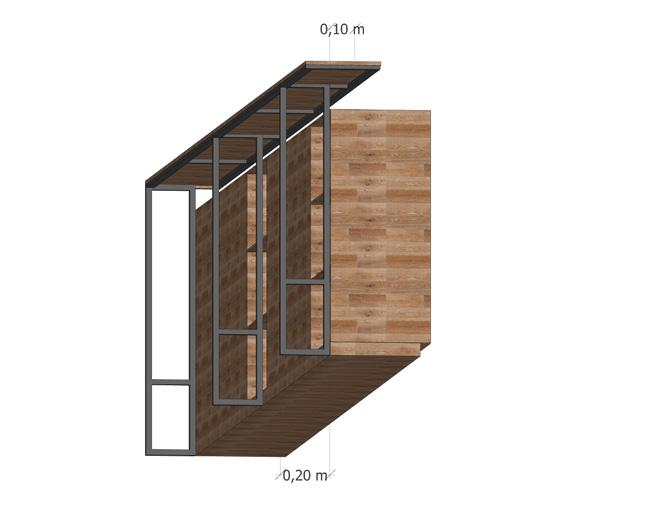

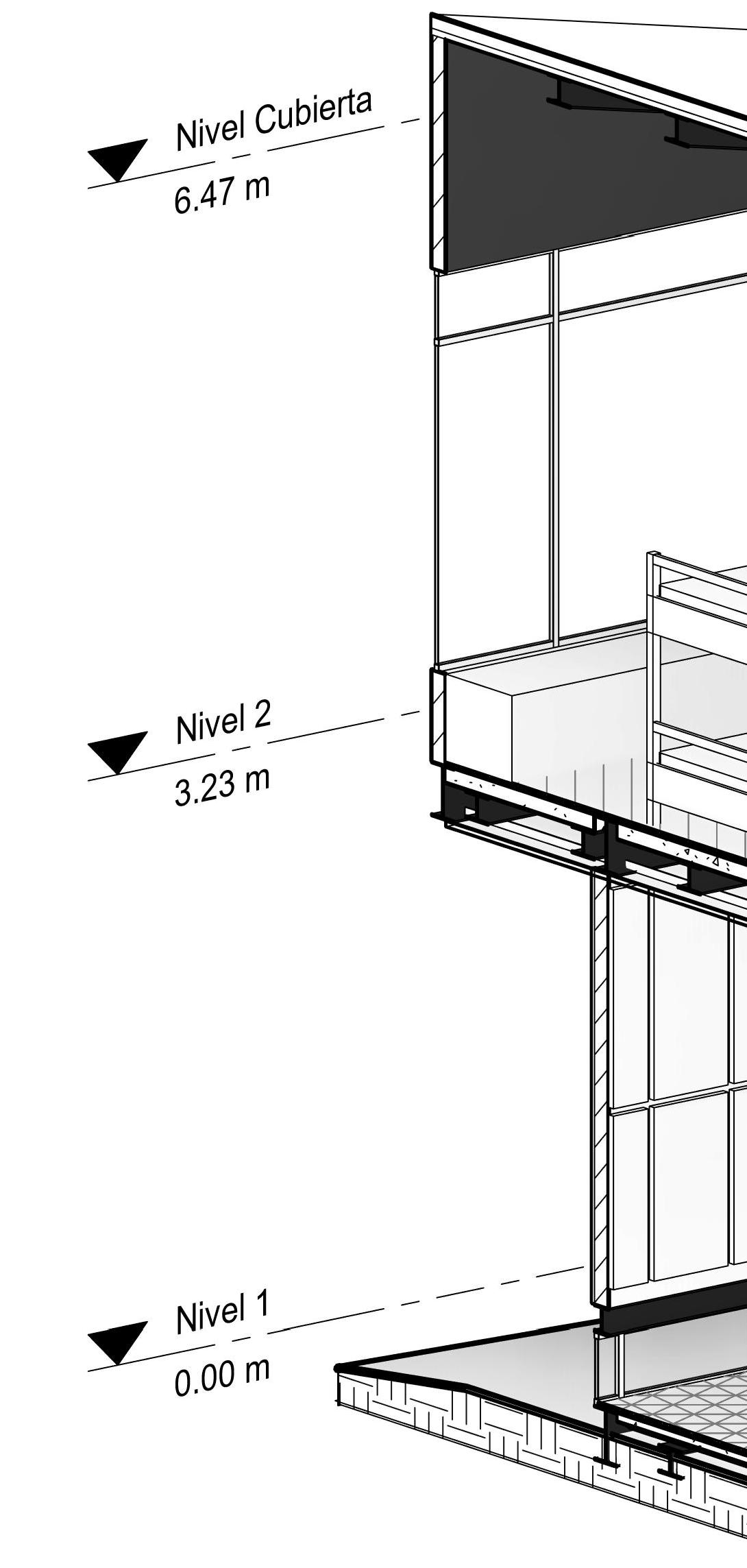

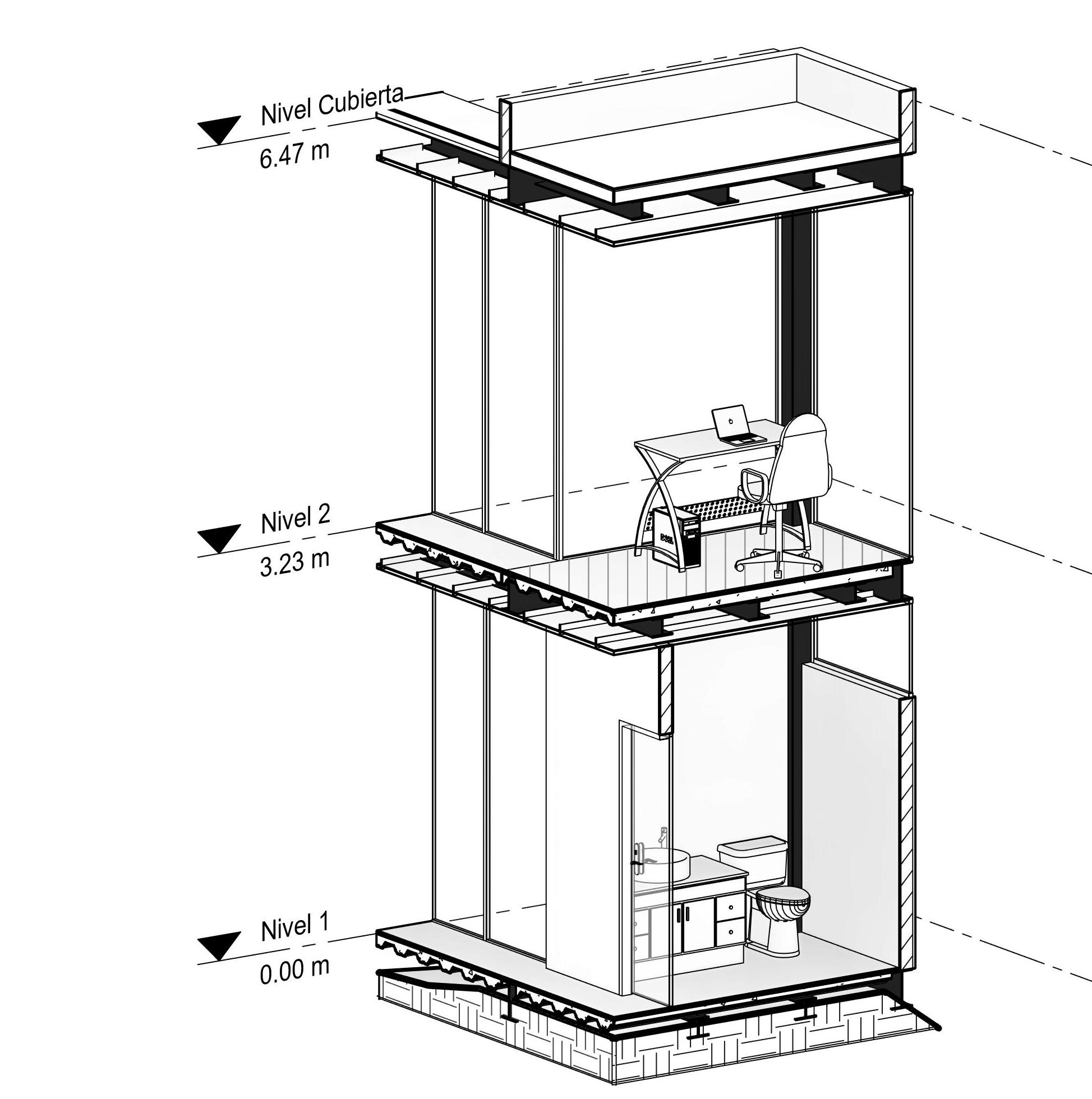

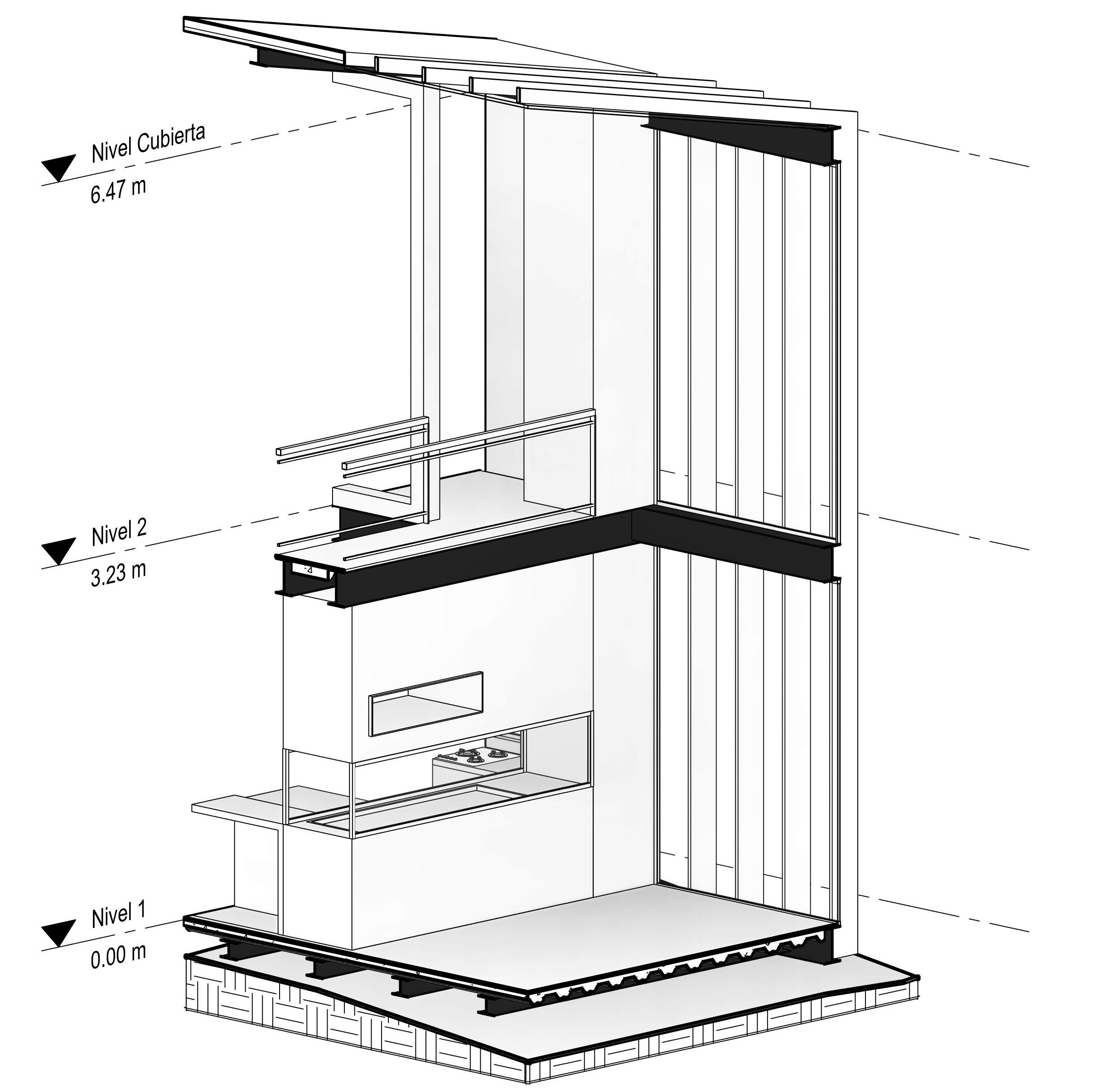

Se llevó a cabo la realización de cortes por fachada en el software revit con el mismo modelo general, pero agregando elementos más detallados de las losas, los muros y las cubiertas. Por otra parte, también se hicieron lupas que detallan en especifico el sistema constructivo de algunas zonas, en este caso la funcionalidad del acero y del hormigón; como por ejemplo los ensambles y las capas que conforman una losa de concreto. Los cortes por fachada se realizaron en tres zonas diferentes de la casa; uno por la habitación de niños que conecta con la sala de cine en la parte de abajo donde se muestra la importancia del sistema estructural de la cubierta en teja shingle y el corte de la losa de forma longitudinal, otro por los vacíos interiores hacia el lado de la cocina familiar el cual muestra es sistema de vigas y viguetas en acero y como último por la habitación principal donde se detalla la repartición de las viguetas en un corte trasversal y longitudinal; así mismo la losa tipo metaldeck y el cielo falso en drywall. El sofware revit permitio de forma agil y sencilla la realización de los cortes y los detalles constructivos, permitiendo así mismo elementos de forma 2D y 3D de la misma información.
DETALLE CONSTRUCTIVO 1
Cielo falso en drywall con perfiles metálicos
CORTE POR FACHADA 1
CORTE POR FACHADA 2

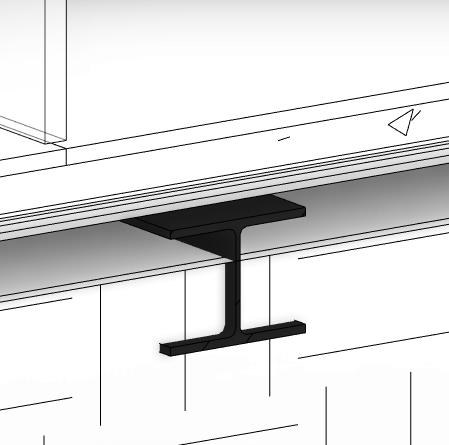

DETALLE CONSTRUCTIVO 2
Columna IPE 350 con viga IPE 300

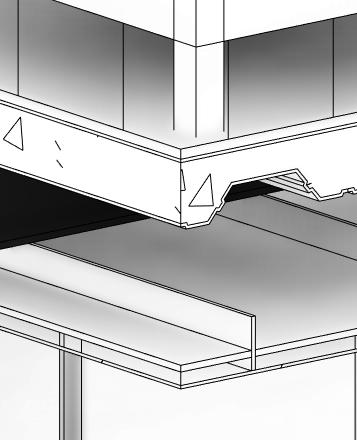

DETALLE CONSTRUCTIVO 3
Vigueta IPE 150 y losa en concreto en metaldeck
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones
- Llevar a cabo un proyecto desde su fase inicial hasta su fase final, deja como aprendizaje el conocimiento del paso a paso de cada etapa del diseño, donde cada empresa tiene una metodología diferente de trabajo pero con los mismos objetivos y requerimientos; en este caso los que exigen las entidades de planeación y curaduria en cada ciudad del país para poder validar un proyecto, donde además incluye temas constructivos y de análisis del suelo; que cuentan como una etapa del diseño el cual se debe mantiene constantemente contacto con otros profesionales.
- El diseño y la representación de los espacios interiores es necesaria para que el cliente tenga noción del lugar va habitar con los demás inquilinos, es por ellos que diseñar una habitación, una cocina, un espacio interactivo, o entre otro, se debe tener en cuenta la materialidad, la entrada de luz, la ventilació, la altura de las ventanas, el tipo de mobiliario, etc. Por que según la persona que lo llegará habitar, es necesario que siempre sea funcional y seguro.
- Según las plataforma que se use en cada oficina de trabajo, define la eficiencia de concluir un proyecto o diseño, es por ello que el software de Revit permitió obtener el mismo trabajo realizado de los cortes por fachada, en al menos dos o tres días menos que el realizado en el software Autocad en la Casa Santagueda.
- Barra pollos
- Barra licorera
- Barra cocina
Munipio Bello, Antioquia

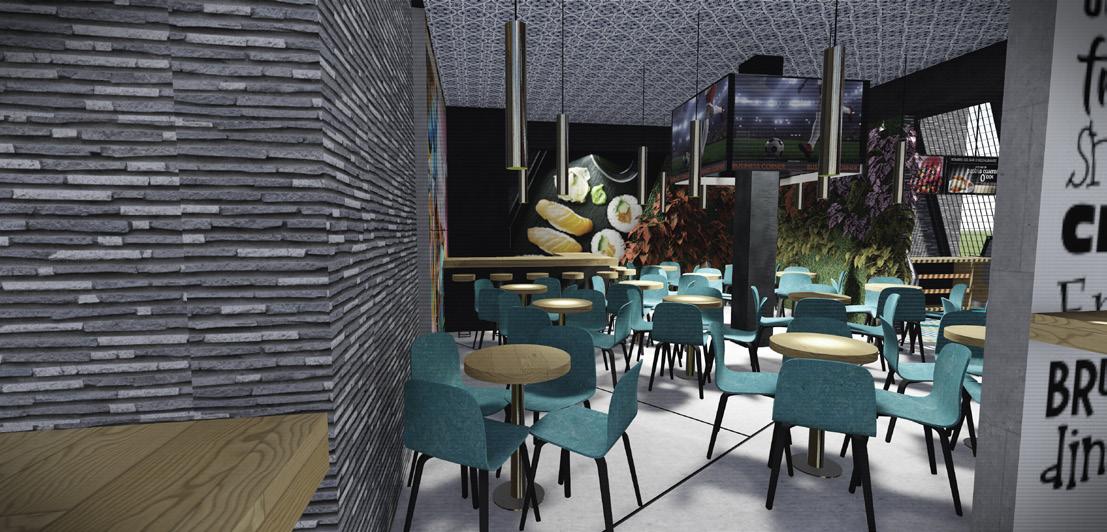

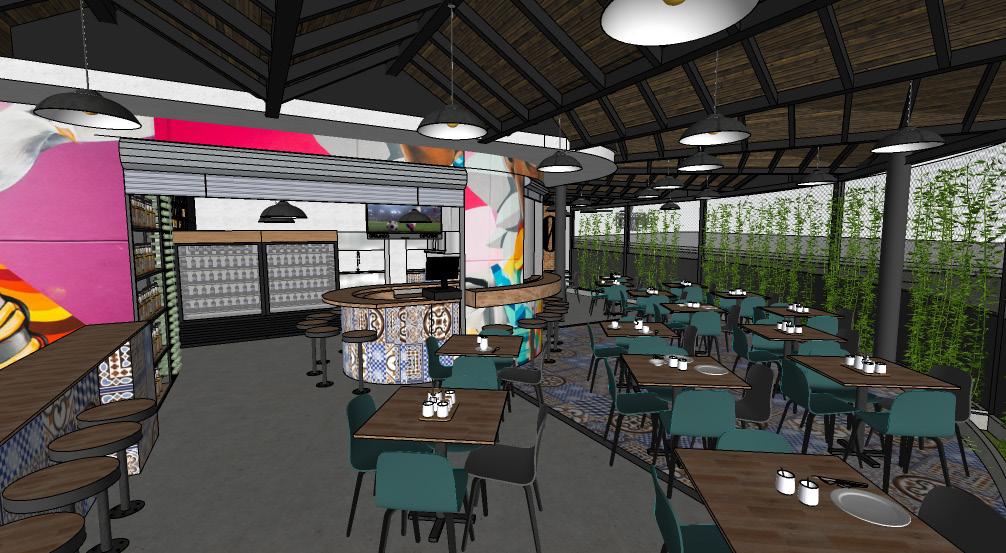

El restaurante Oriundo se encuentra en el municipio de Bello, Antioquia. Es un proyecto el cual se esta llevando a cabo desde mitad del año 2019, actualmente se encuentra en la etapa de instalación de acabados y el mobiliario, es por ello que se llevo a cabo el diseño de las tres barras del restaurante.
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones

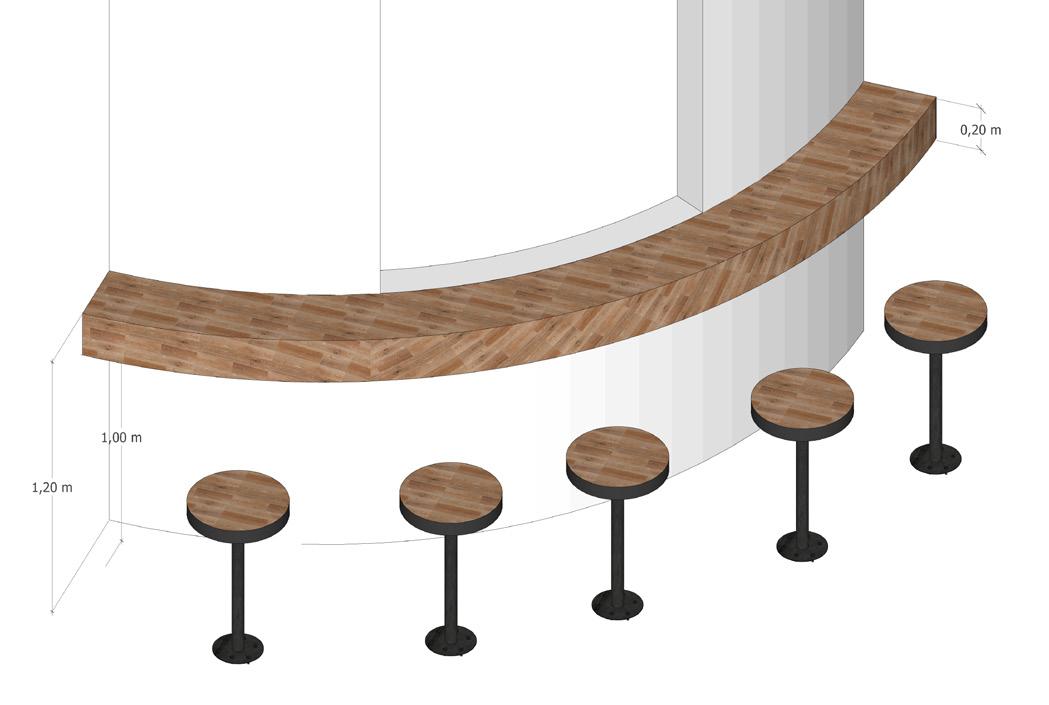

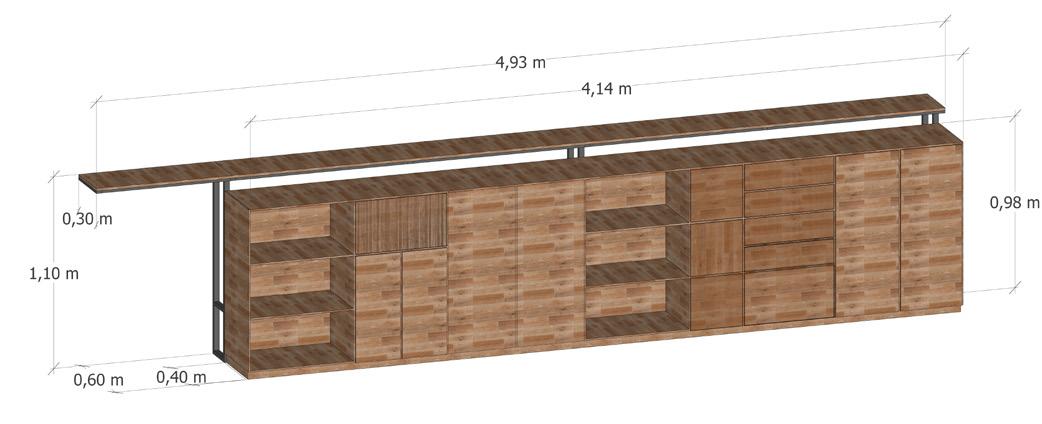

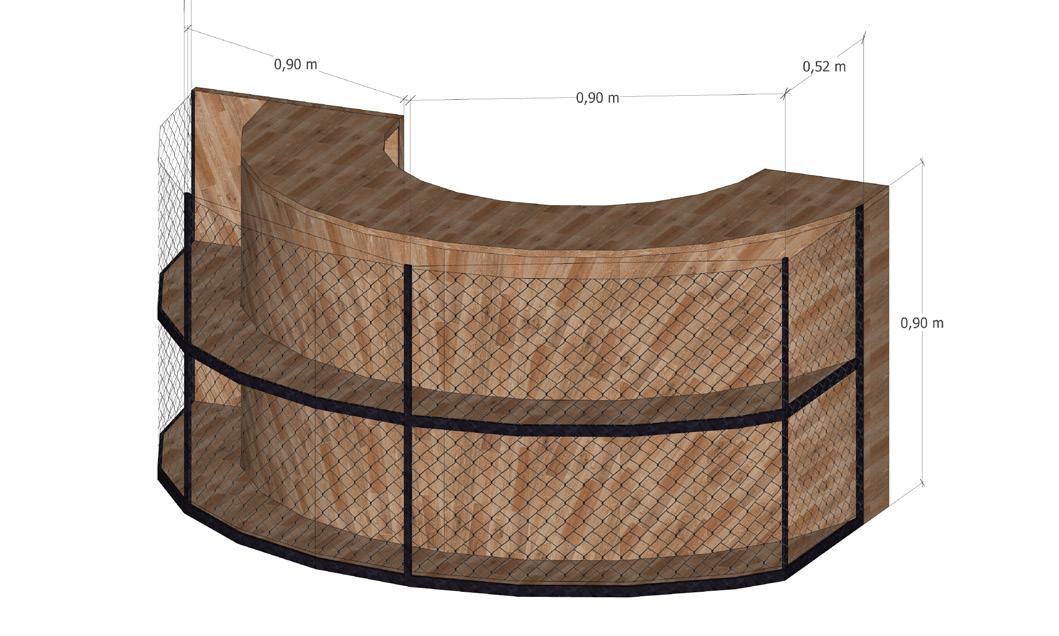

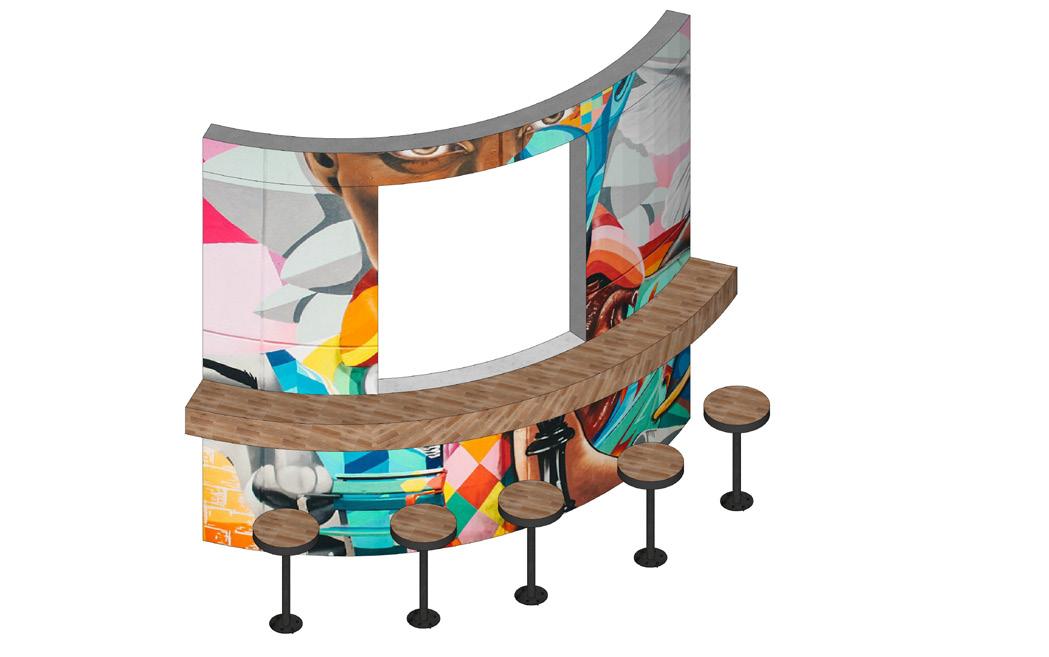

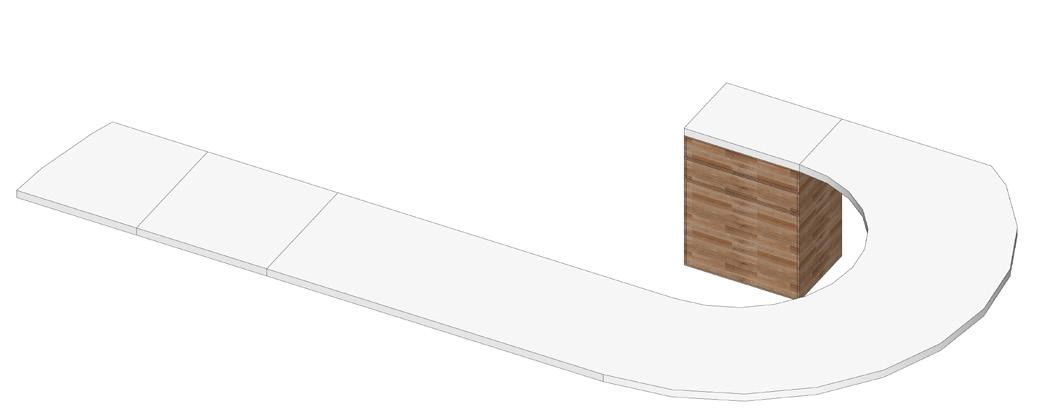

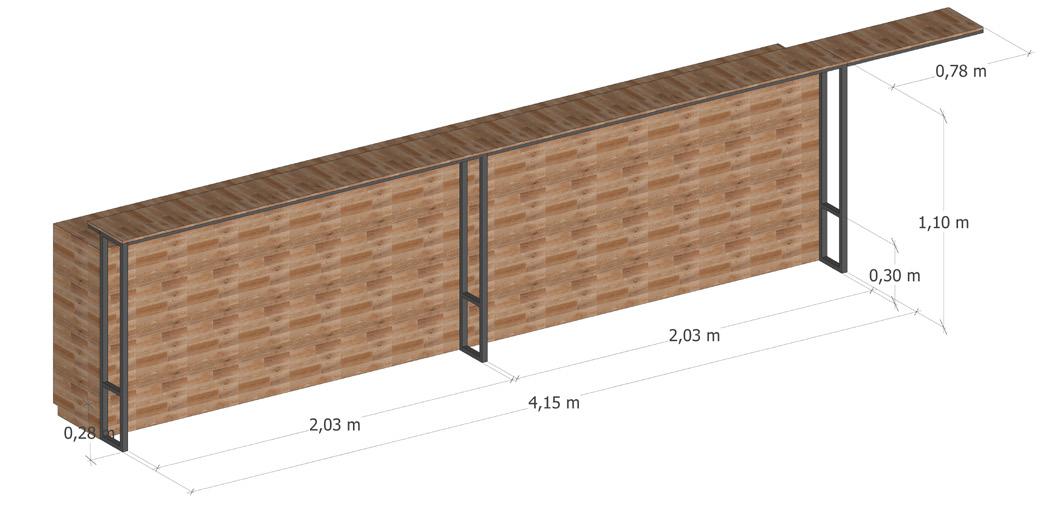

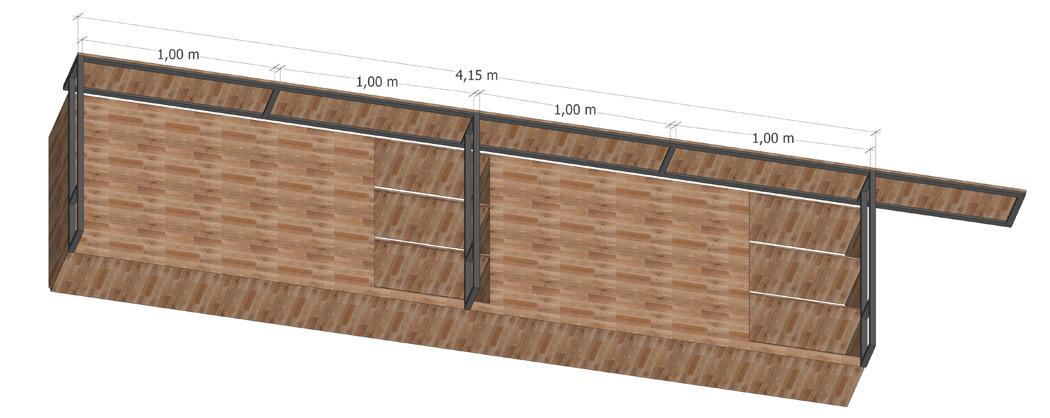

1. BARRA POLLOS
Se encuentra diseñada especialmente para el consumo de alimentos en la zona donde se preparan los pollos. Su forma es alargada y se encuentra dividida en dos partes; la zona de estantería y preparación de alimentos y zona de servido para clientes, en que consta de una barra superior para sentarse.
• Medidas barra superior
• Mobiliario inferior
• Medida estructura metálica
• Mobiliario inferior con usos
• Mobiliario en sección
2. BARRA COCINA
La barra se encuentra diseñada para su instalación en la cocina, su función solamente es la exhibición de licores.
• Medidas generales
• Mobiliario inferior
• Mobiliario inferior
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones
3.

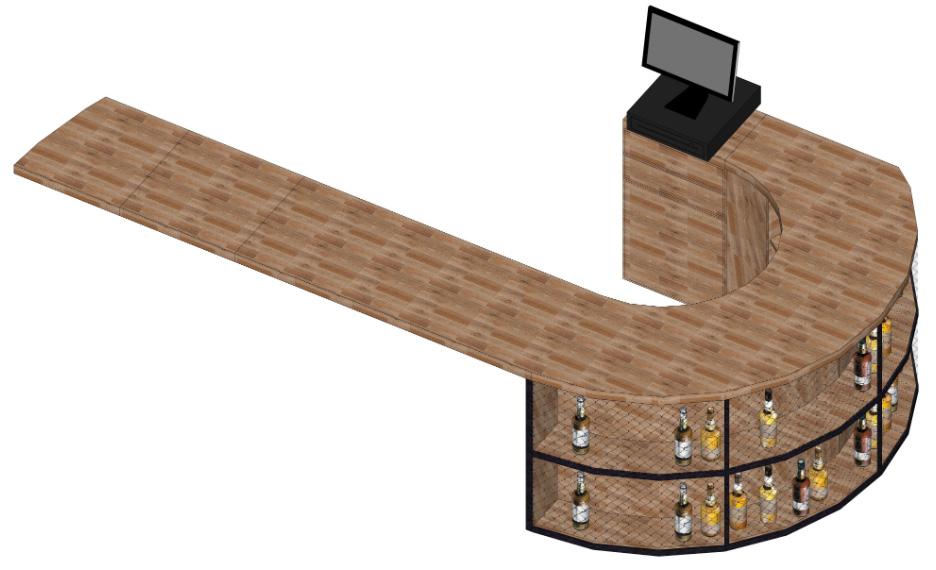

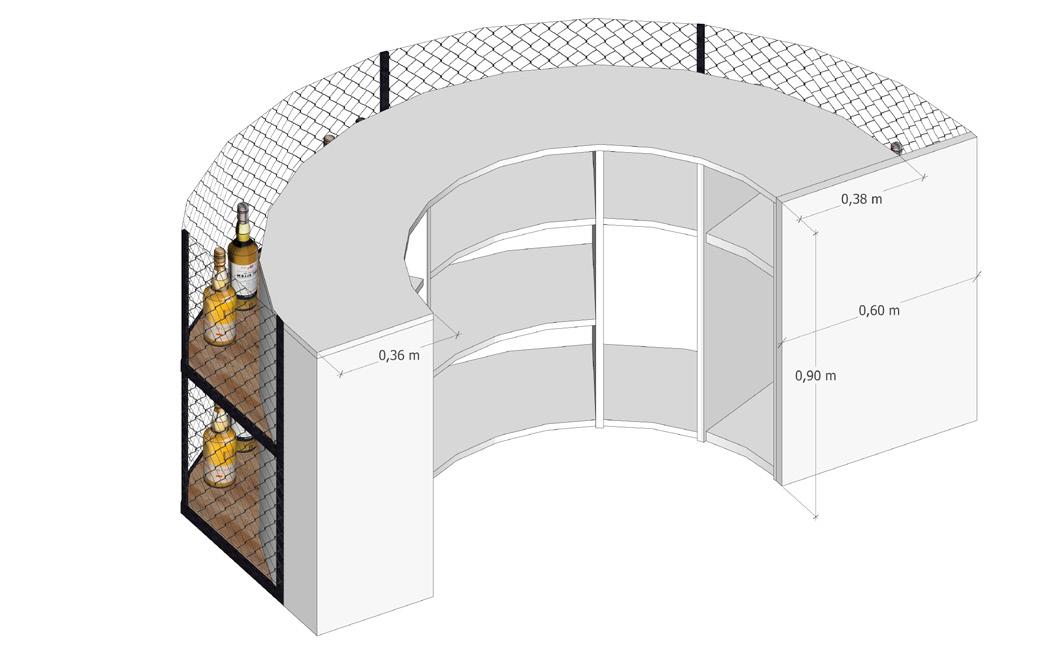

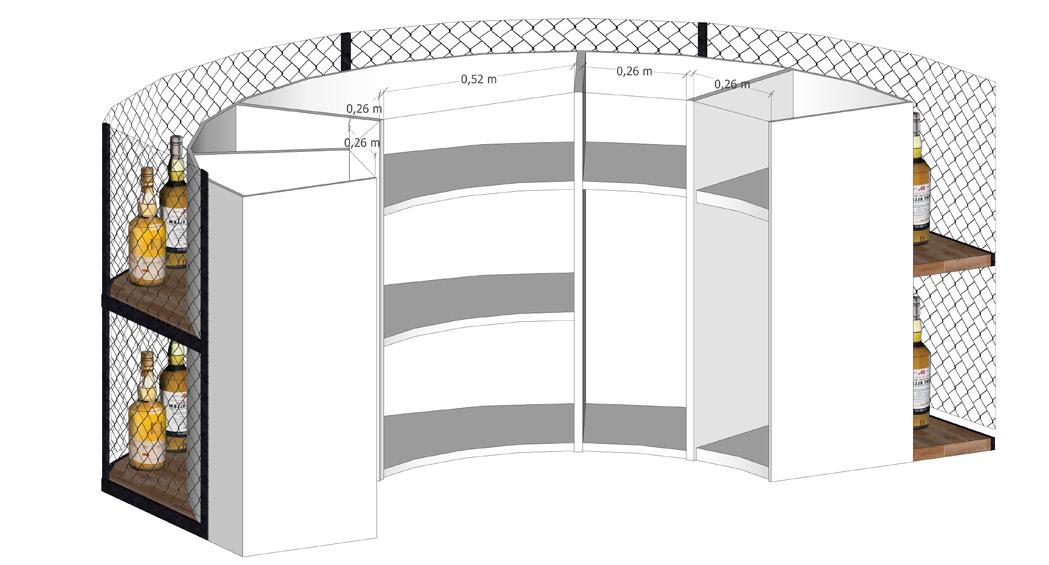

La barra licorera se encuentra diseñada para su instalación en una de las tres zonas de cocina del restaurante, su función es la preparación y exhibición de licores. Su diseño es en forma de U, donde cuenta con un mobiliario de entrepaños y cajones en la parte exterior.
• Mobiliario general
• Medidas generales mesón superior
Localización caja registradora de la barra
• Mobiliario caja registradora
• Medidas ancho y alto
• Medidas específicas gabinetes
• Mobiliario licorera exterior
• Medida alto y ancho
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones
2. BARRA SERVIDO
La barra de servido para los clientes interesados en bebidas, acompañado de sillas y una pared decorativa.
• Mobiliario general
• Medidas generales
• Medidas generales
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones
- Los diseños llevados a cabo para un uso diferente de vivienda requieren al menos de una investigación previa antes de diseñar, pues se requiere de un mobiliario unico y de una distribución del espacio acorde a la labor que se llevará a cabo. Es por ello que el libro Neufert va de la mano de los arquitectos e ingenieros civiles para resolver inquietudes frente al mobiliario de un espacio e incluso para su construcción.
- Para realizar el mobiliario de un restaurante hay que tener en cuenta el uso y su funcionalidad, muchos están expuestos a diferentes contextos e intemperies, es por ello que toca escoger materiales de buena calidad y utilidad; los cuales tenga gran durabilidad y tiempo de vida.
- Al realizar variaciones en algunos de los modelos entregados, se tiene percepción de dimensiones mínimas en los muebles, circulaciones optimas, como también temas técnicos que inicialmente se desconocían.
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones
PÁGINA
GIF’S INTERACTIVOS
POSTER INFORMATIVO
Grupo de trabajo
Diego Copeland, Jorge Arboleda, Sebastian Arboleda, Daniela Tabare y María Rodríguez. Una empresa de mas de 15 años de trabajo comprometida con las personas realizando obras en ámbito constructivo, abarcamos áreas tales como viviendas unifamiliares, multifamiliares, oficinas, hotelería y proyectos comerciales.

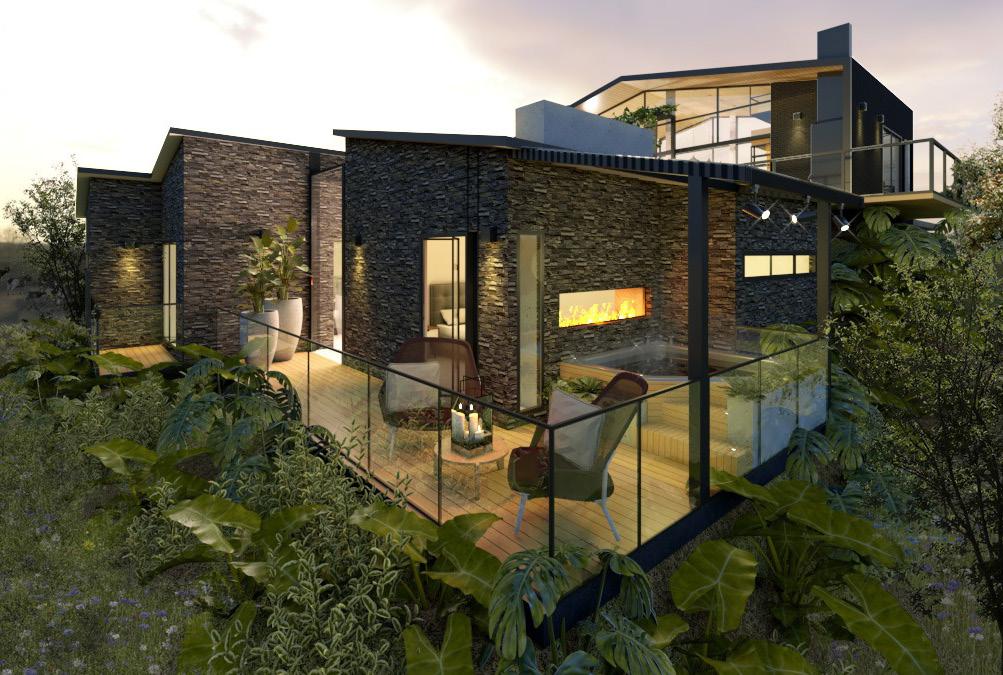

Render Casa Holstem, San Pedro de los Milagros
Elaboración: Daniela Tabares
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones
Frente a temas de organización e ilustración del trabajo semanal de las obras llevadas a cabo en la empresa, se realizo una plantilla para el registro fotográfico de todas las actividades por días.
Contacto:
Diego A. Copeland (+57) 301 425 05 24
Jorge H. Arboleda (+57) 301 734 51 33

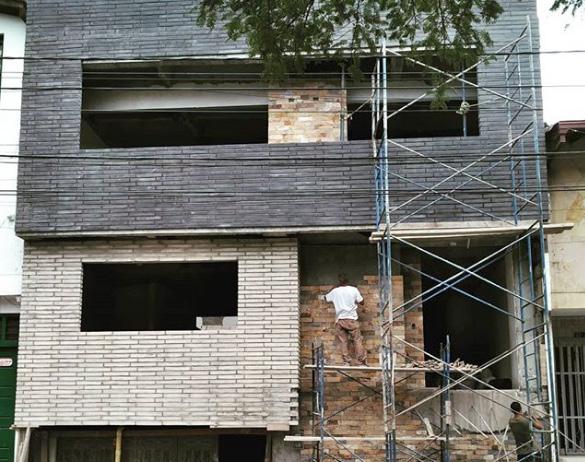

OBRA: Los globos
Redes sociales: @arboledacys arboledacys gerencia@arboledacys.com
Dirección: Calle 53 CR 49 - 43 Bello, Antioquia
Informe semanal de avance
Número de informe: X Semana: X Fecha: X de Marzo - X de Marzo
Item Descripción

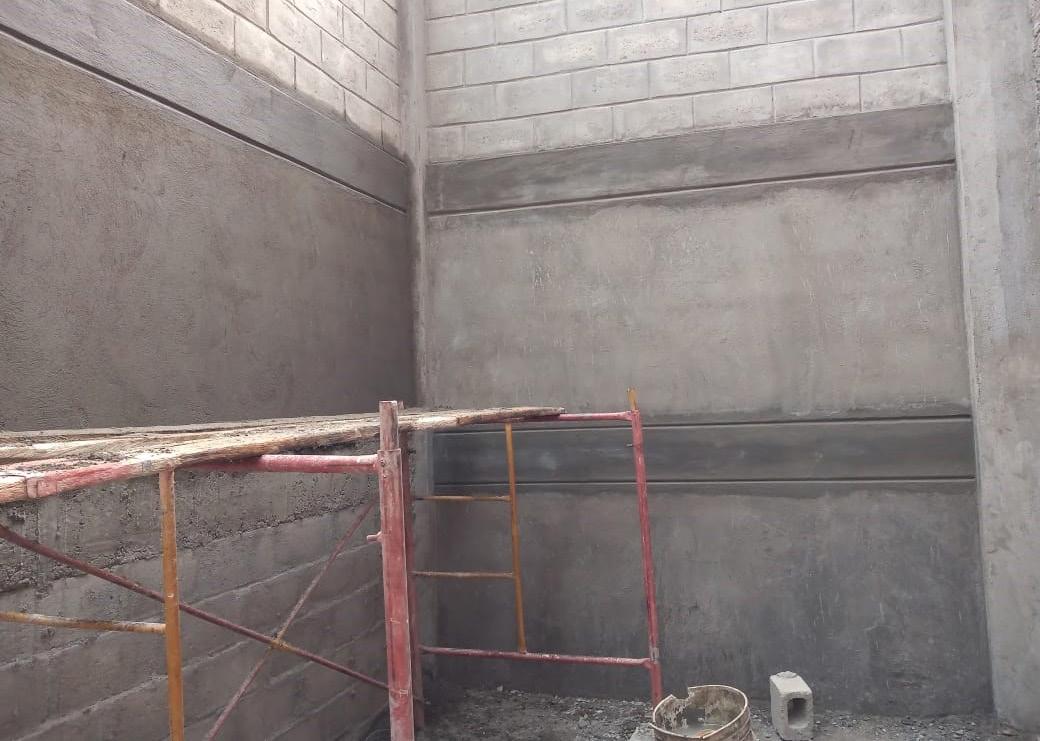

Muro en bloque de concreto con una capa de revoque antes de ranurar.
Registro fotográfico

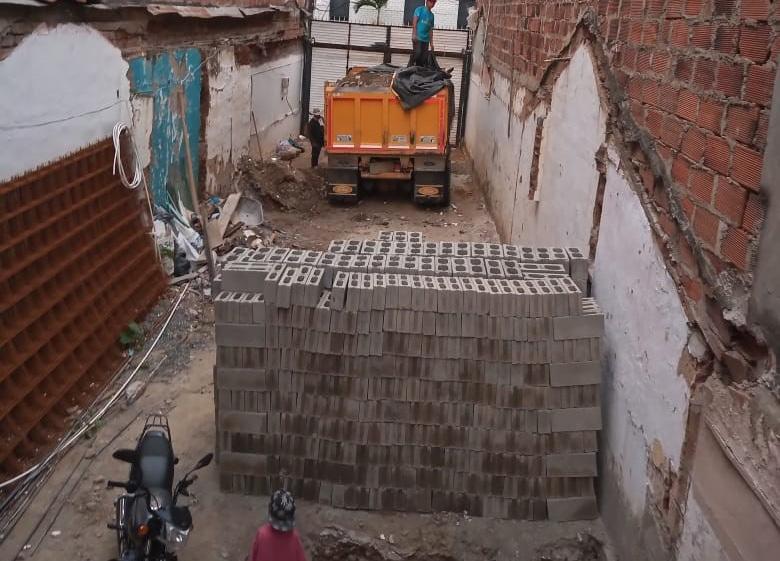

Descargue de material; bloques de concreto y mallas electrosoldadas para dar inicio al piso en concreto y la construcción de los muros en zonas restantes.
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones
2. PORTAFOLIO DE SERVICIOS
La creación de un medio informativo digital sobre los servicios que presta la empresa Arboleda Construcciones y soluciones, donde además de arqutiectura, ofrece la instalación de aires acondicionados como área externa en los proyectos.
Contamos con una trayectoria de más de 15 años de experiencia en proyectos de ámbito constructivo, abarcamos áreas tales como viviendas unifamiliares, multifamiliares, oficinas, hotelería y proyectos comerciales. Realizamos proyectos y montajes de plantas industriales en el sector alimenticio, minero, metalmecánico y plantas agrícolas. Contamos con personal capacitado en las disciplinas de ingeniería civil e ingeniería mecánica
Arquitectura y construcción
Arquitectura
Se enfoca en la parte doméstica, como la vivienda unifamiliar, colectiva y comercial, pensando en cada lugar y en cada espacio. Es una arquitectura única, enfocada en resolver las necesidades, expresándo nuestra máxima creatividad y sobresaliendo en cada proyecto.
Edificaciones
Desarrollamos edificios residenciales, hotelería y turismo, oficinas, bodegas e ingeniamos toda la obra civil para los montajes industriales.
Obra civil
Direccionamos movimientos de tierras, rellenos, cimentaciones para todo tipo de equipos y edificaciones, trabajamos con toda clase de estructuras, tales como; concreto, metálicas, placas de nivelación y mampostería.
Adecuaciones
En nuestros años de experiencia, la arquitectura comercial se ha convertido en uno de nuestros fuertes, nos consolidan en el mercado como grandes aliados comerciales lo que nos permite brindar soluciones integrales a la medida en campos tales como obra civil, diseño arquitectónico y mobiliario.

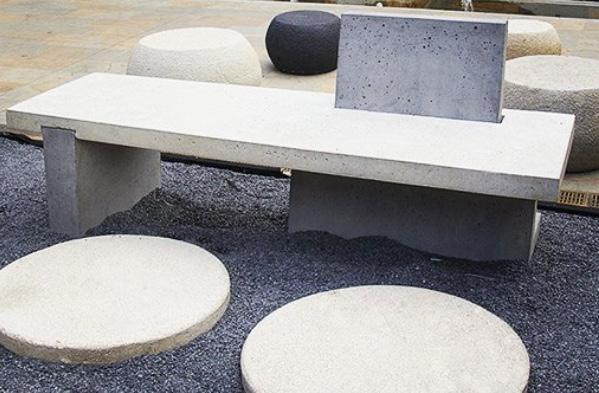

Mobiliario
Diseños que se ajustan a las comodidades de los espacios y sus necesidades, creando para cada persona diseños únicos y exclusivos en cada proyectos.
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones
Página Web - Información general arboledacys.com/es-CO/index.php

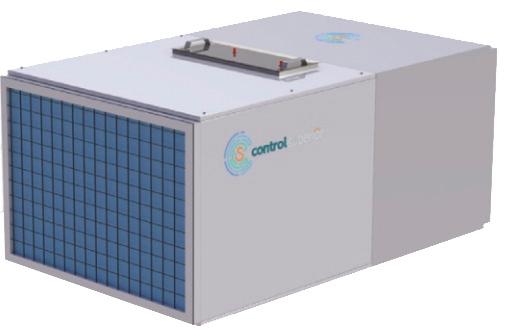

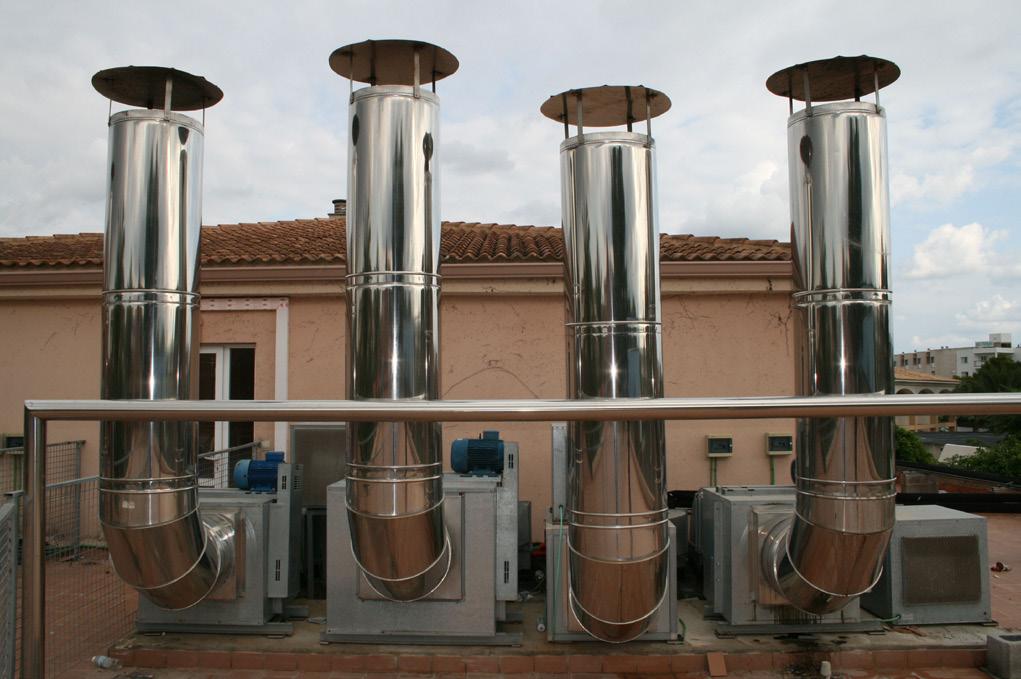

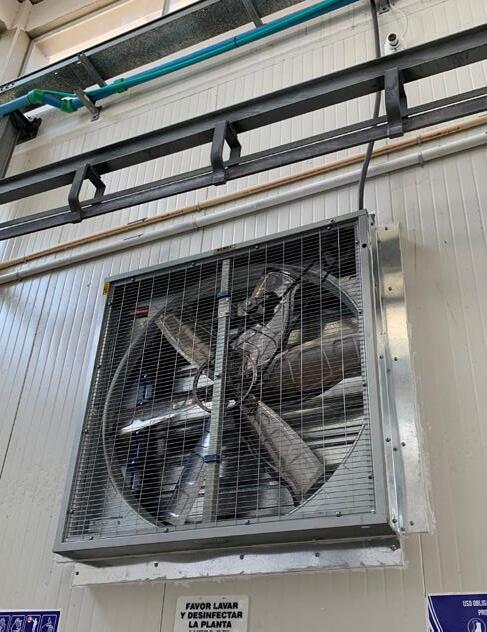

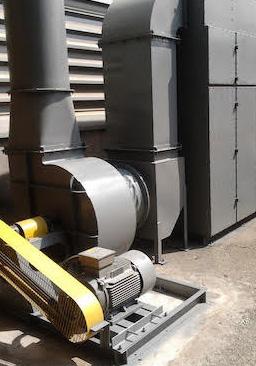

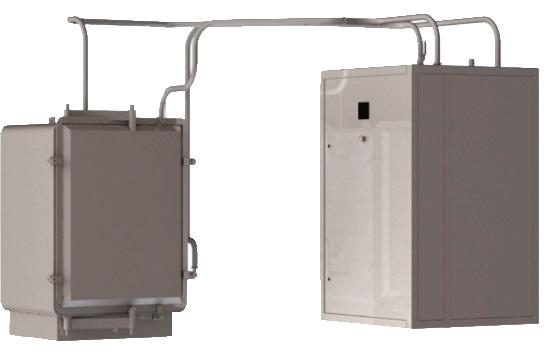

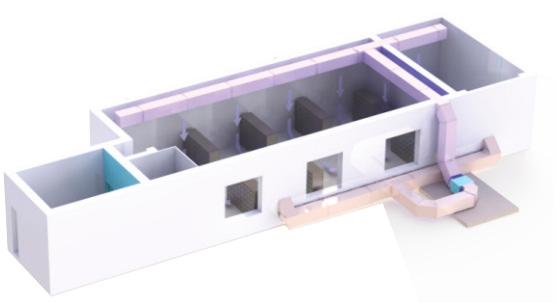

Aire acondicionado
Servicio de asesoría, diseño, montaje y mantenimiento de sistemas de aire acondicionado, trabajamos basados en la experiencia y mejoramiento continuo de los procesos, para proporcionar al cliente y las partes interesadas la satisfacción de sus necesidades, ofreciendo servicios y asesorías que cumplan con las normas técnicas vigentes.
Refigeración industrial
El diseño, fabricación e instalación de nuestros cuartos fríos es elaborado a la medida de las necesidades de cada producto y condiciones ambientales, ensamblados con panelería modular, altamente resistente e impecable presentación. Su versatilidad permite conservar los alimentos con temperaturas controladas para congelación y /o refrigeración garantizando la calidad de sus procesos.
Ventilación Mecánica
Ofrecemos Sistemas de Ventilación Mecánica para control de material particulado, renovaciones de aire, control de químicos y olores para procesos industriales, con el fin de mantener en óptimas condiciones de calidad las áreas, los productos y el personal que trabaja en éstas.
Manufactura
Somos fabricantes de tanques a presión en acero inoxidable u acero al carbón, así mismo fabricamos tanques atmosféricos.
Redes sociales @arboledacys arboledacys gerencia@arboledacys.com
Área Arquitectura - Diego A. Copeland (+574) 301 425 05 24w
Área Técnica e Ingeniería - Jorge H. Arboleda (+574) 301 734 51 33
Dirección
Calle 34 # 43 - 66 Torre Norte, Piso 9 Centro comercial San Diego, Medellín
Con el objetivo de atraer clientes y darle un orden a la pagina de instagram de la empresa, se dio inicio a la diagramación de los diferentes proyectos y el diseño de los iconos informativos que estarían expuestos.
DIFERENTES ICONOS
Icono ACS destinado para la publicación de información de la empresa, relacionada con las actividades y años de trabajo.
Icono Arquitectura con el objetivo de exponer diseños planimetricos e imaginarios 3D.
Icono Construcción para la exposición de procesos constructivos llevados a cabo en obra.
Icono Contacto que expone las redes sociales, la ubicación y los números de contacto de la empresa
Icono Diseño que muestra los diferentes mobiliarios realizados en la empresa para proyectos de vienda, exteriores y restaurantes.
Además el diseño de otros iconos que podrían ir variando con el tiempo, con el objetivo de conseguir una pagina dinámica y divertida para el usuario o cliente.
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones
Diseño de cd para presentar en curaduria junto con la planimetría como medio de presentación formal
1. CD Opción individual.
Nombre del proyecto arquitectónico
Lote + Localización
PLANOS ARQUITECTÓNICOS
FINCA LA ROCHELA
Municipio Palestina - Caldas
Representación 3D de dos proyectos arquitectónicos a partir de una secuencia de imágenes seccionadas que muestran el proyecto de forma general.
1. Casa Holstem Link Gif: https://www.instagram.com/arboledacys/
Construcciones y soluciones
2. CD Opción general
Flexibilidad de poder marcar el cd con el nombre y la localización del proyecto a mano.
PLANOS ARQUITECTÓNICOS
Arboleda Construcciones y soluciones
2. Casa San Luis del Escobero Link Gif: https://www.instagram.com/arboledacys/
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones
5. POSTER INFORMATIVO COVID-19
Con el objetivo de tomar consciencia sobre la situación del Covid - 19, la empresa ACS decidió realizar un reconocimiento al personal medico con un póster informativo sobre que es y como prevenir el virus de forma interactiva a partir de la ilustración de varios espacios que conforman una casa con diseños propios de la empresa.
Covid - 19
¿Que es?
Los coronavirus (CoV) son virus que surgen periódicamente en diferentes áreas del mundo y que causan Infección Respiratoria Aguda (IRA), es decir gripa, que pueden llegar a ser leve, mode rada o grave.
¿Como prevenirlo?
LAVA TUS MANOS
VENTILA LOS ESPACIOS DESINFECTA
¿Covid-19?
SUBE TUS DEFENSAS
El nuevo Coronavirus causa una Infección Respiratoria Aguda (IRA), puede producir fiebre, tos, secreciones nasales (mocos) y malestar general. Algunos pacientes pueden presentar dificultad para respirar.
Es por ello que hoy nuestra empresa Arboleda Construcciones y Soluciones (ACS) le damos GRACIAS al personal medico por su labor de salir diariamente a combatir el coronavirus.
QUÉDATE EN CASA
Por tu salud y por la de todos.
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones
La área técnica consta de los productos que se ofrecen en la empresa para su instalación en espacios arquitectónicos.
Protección ambiental
En el trabajo de laboratorio o en la producción de compuestos químicos, quedamos expuestos a diferentes agentes potencialmente nocivos para la salud como: microorganismos, gases tóxicos, polvos, partículas, etc.
Estos agentes pueden afectar al operario como al producto, por lo tanto es fundamental contar con equipos y sistemas que garanticen dicha protección
Simulación climática
Logramos desarrollar equipos que proporcionan un control de temperatura fiable y una alta capacidad de mantener las condiciones de humedad relativa, proveemos una amplia gama de tamaños con excelente precisión.
Proyectos especiales
Nos involucramos en el desarrollo creativo de nuestros conceptos y diseños que se adaptan a las necesidades específicas de nuestros clientes

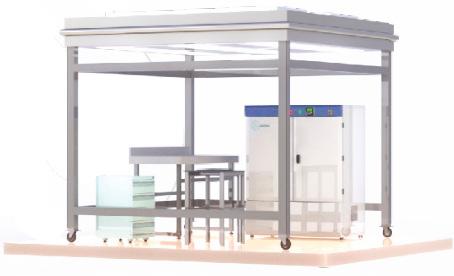

Salas limpias y módulos de muestreo
Práctico y preciso sistema de portátil para control de condicones ambientales
Redes sociales
@arboledacys
arboledacys
gerencia@arboledacys.com
Área Técnica e Ingeniería - Jorge H. Arboleda
(+574) 301 734 51 33
Dirección
Calle 34 # 43 - 66 Torre Norte, Piso 9
Centro comercial San Diego, Medellín
Práctica
Sistema de inyección y extracción de aire con lavadora de gases
Eficientes sistemas de inyección y extracción de aire diseñados a la medida.
Horno de vacío con atmósfera modificada
Innovación en secado de materias primas, protege de la degradación por la acta teperatura en el secado
Unidad manejadora con control de temperatura y humedad
La mejor solución para el control de las condiciones ambientales.
De igual manera en que se representaro los Gif’s, se busco una manera de limpiar y obtener una forma muy sutil e informativa de algunas seciones de proyectos de viviendas. Las cuales se darían a publicar en la plataforma de instagram.
1. Casa San Luis
Sección longitudinal A-A’
1. Casa Holstem
Sección transversal B-B’
1. Casa Santagueda
Sección transversal B-B’
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones
- Hoy en día la buena publicidad es un medio para vender y atraer personas, es por ello que una buena representación de los proyectos arquitectonicos en plataformas globales como facebook, instagram, wix, entre otros, se han convertido la herramienta fundamental para proyectar el trabajo de profesionales, con los cuales se promocionan así mismo de la forma más sutil y llamativa.
- Promover conciencia frente a temas como el Conoravirus, dejan aprendizajes y enseñanza. En este caso las empresas se posicionan mejor si es responsable y contribuyente con la situación, haciendo caso a las normas y reglas que estable el gobierno.
- Se puede sacar provecho de toda la planimetría, modelos e imágenes, para representar gráficamente algo de forma llamativa y divertida, en el caso como los gifs, las secciones, los espacios interiores, entre otros. El cual no toma mucho tiempo pero se obtienen grandes resultados.
Práctica profesional - Facultad de Arquitectura - Semestre 2020 - 01 - Arboleda Construcciones y soluciones
• En el tiempo de la práctica aprendí diferentes aspectos generales de la vida cotidiana que van desde el acoplarse a un horario laboral de entrada y salida de modo presencial, adquirir conocimiento de teletrabajo en medio de situaciones difíciles, desenvolverme con proveedores de materiales y tener comunicación con otros profesionales asociados a labores diferente. La práctica finalmente me dio la oportunidad de establecer una relación directa como una persona profesional después de culminar su estudio profesional; donde se requiere de mucha responsabilidad y dedicación, donde constantemente se trabaja en equipo para lograr un objetivo, se desarrollan amplitudes y destrezas que a la final empiezan a dirigir el rumbo profesional al que cada persona independientemente se va a dedicar. Pero por otro, l también más que aprender fue reafirmar el compromiso que se debe de tener con cada uno de los proyectos que a lo largo de la vida se vayan cruzando, en donde no hay proyecto pequeño, ni proyecto muy grande que no se pueda desarrollar, siempre el grupo de trabajo es fundamental para cualquiera de ellos y desenvolver dudas y respuestas.
• Puede extraer conocimiento de cada una de las personas que estuvieron en todo este proceso e incluso de personas que me acompañaron en la labor como prácticante, pero también elementos para aplicar en la vida diaria; como métodos de destreza, formas de convivir, habitos de disciplina, entre otros. Yo, por otro lado, aprendí de mis debilidades que son elementos para ir mejorando cada día y sobre mis habilidades las cuales se debe de repotenciar constantemente, pero principalmente aprendí a explotar capacidades que aún no conocia de si misma.
• De igual manera pude comprender que en cada empresa hay métodos de trabajo y militantes en muchos aspectos y no se amplía del todo lo que brinda el medio debido a la gran variedad de ramas que se tiene en la profesión como Arquitecto, y en el proceso de la practica donde se ven los diferentes caminos y sectores en los que se puede desenvolver una profesión. Hay que adquirir una mirada más critica en el sentido de estar constantemente informado de lo que está pasando en el medio y de cómo irse adaptando al cambio que este demanda. Así mismo, a sentir interés por desarrollar otra actividad diferente a la de diseño para adquirir mayor conocimiento desde la parte constructiva, por que para desarrollar un proyecto y hacerlo real, se necesita de un gran grupo de profesionales que aportan gran conocimiento sobre las labores que complementan el funcionamiento general de un proyecto arquitectónico.
• La comunicación es un factor importante a la hora de trabajar en equipo, pero mas que todo en las oficinas de arquitectura, puesto que los diseños conllevan a ser una mezcla de ideas de varias personas que trabajan por obtener un resultado llamativo y predominante en la cultural y en el entorno de un espacio.
