BLOQUES DE CONCRETO ARMADO
AR344-AR5B
ARQ. JOSÉ FERRARI
ING. MANUEL VARGAS
INTEGRANTES:
MARÍA JOSÉ ASMAT FIGUEROA 100%
DANIELA AYBAR TRUJILLO 100%
DANIELA MONTOYA 100%
AGUEDA MUÑOZ 100%
GRUPO 04
CICLO 2024−1
PROPOSITO
El objetivo de este portafolio es documentar toda las actividades realizadas en relación con nuestr proyecto asignado y el sistema constructiv basado en bloques de concreto. A lo largo de ciclo, hemos llevado a cabo diversas tareas actividades que contribuyeron a nuestr entendimiento y habilidades en el uso de esto materiales. Este portafolio tiene como propósit proporcionar una constancia detallada y gráfica d nuestro proceso de aprendizaje, utilizando u enfoque interactivo que permita visualiza claramente nuestro progreso y los conocimiento adquiridos durante el curso. Además de servi como evidencia de nuestro trabajo, este portafoli pretende ser una herramienta útil para futura referencias y una base para reflexionar sobre la técnicas y métodos empleados en la construcció con bloques de concreto.
INDICE
ENTORNO Y USUARIO
DETALLES ARQUITECTONICOS
PROCESOS CONSTUCTIVOS
ENTORNO Y USUARIO
UBICACIÒN1. ORIENTACIÒN2. ANÁLISIS CLIMÁTICO 3. USUARIOS4. ESTRATEGIAS CLIMATICAS

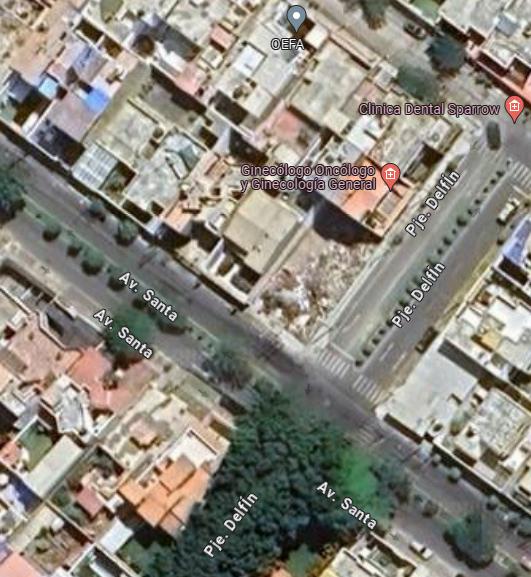

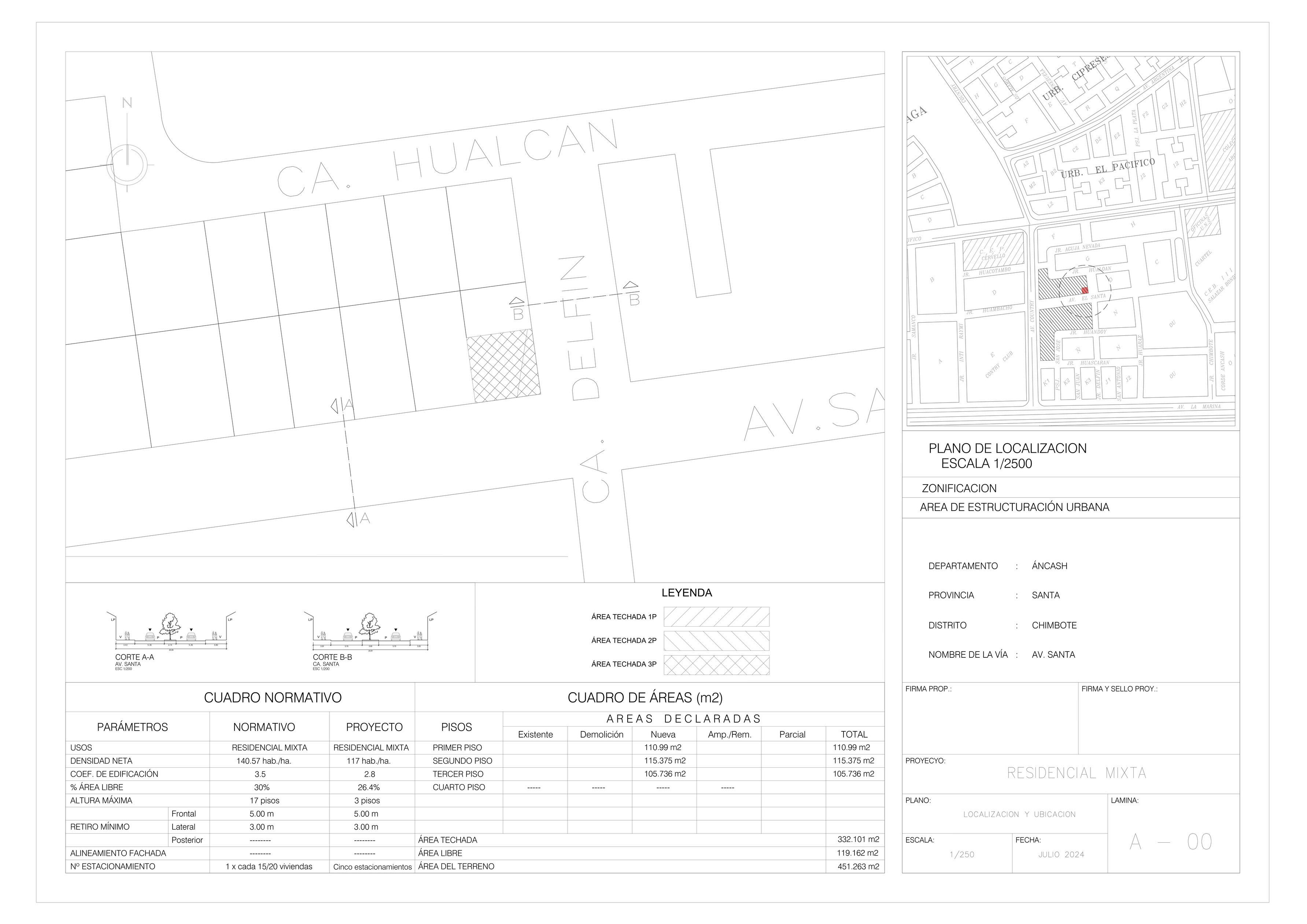

UBICACIÓN
COORDENADAS
78°31'51"W

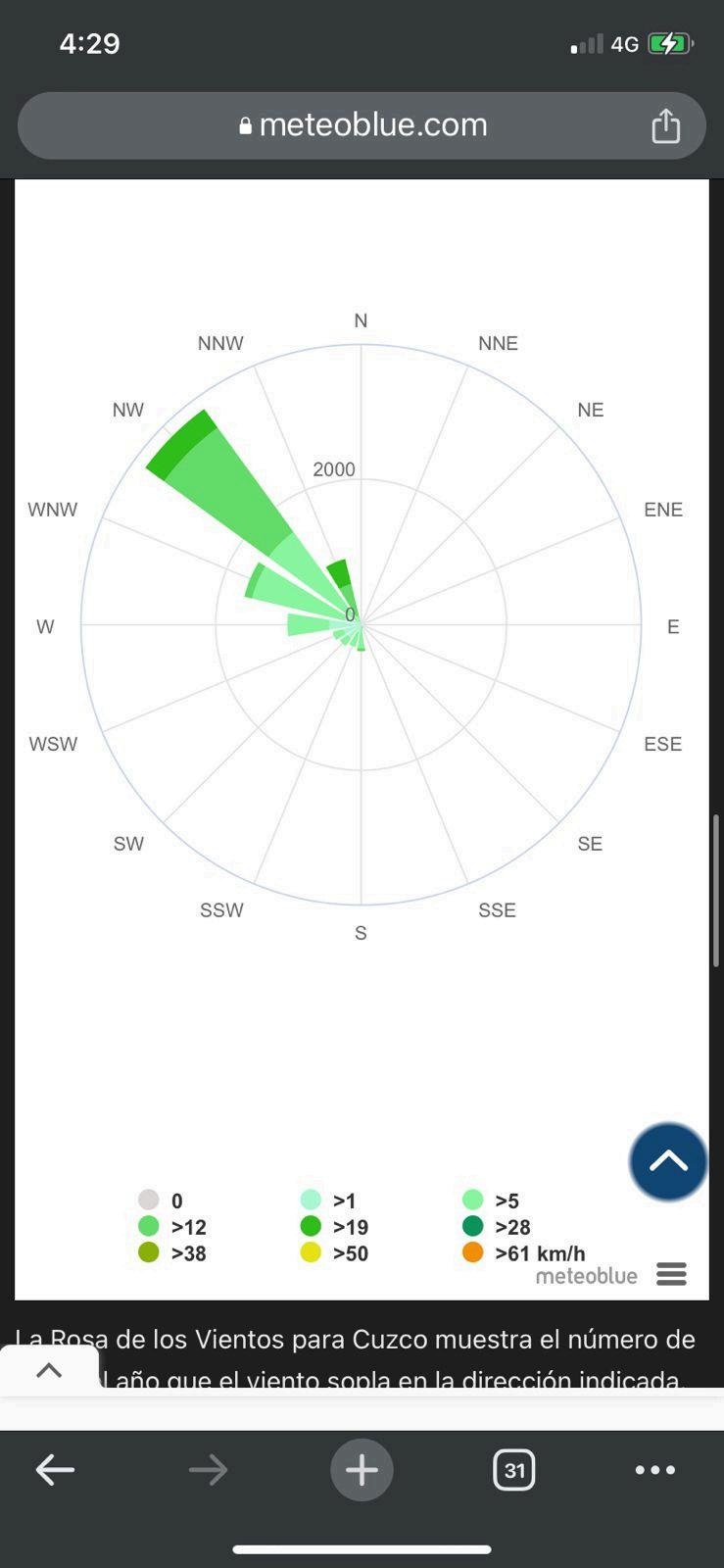

VIENTOS

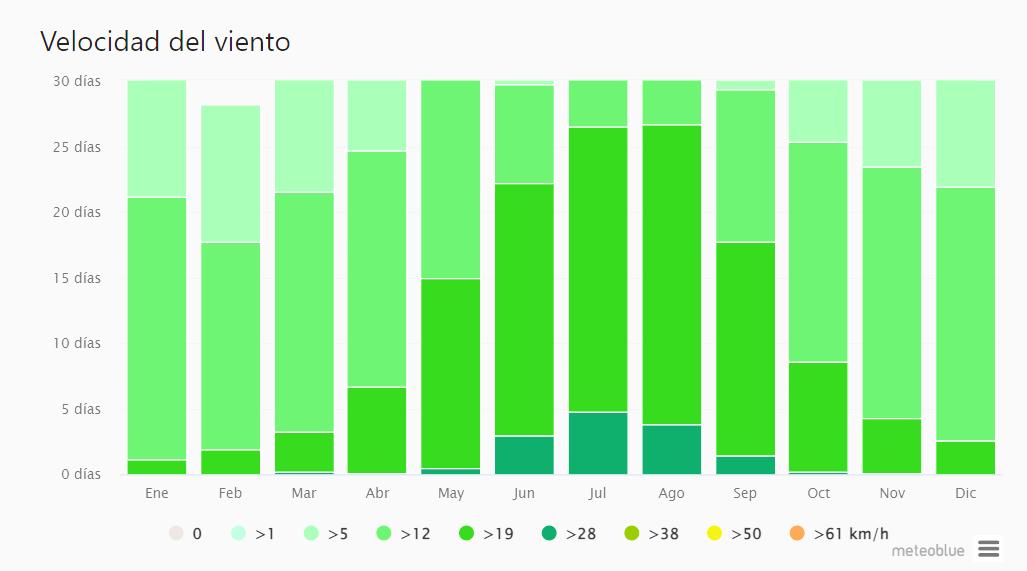

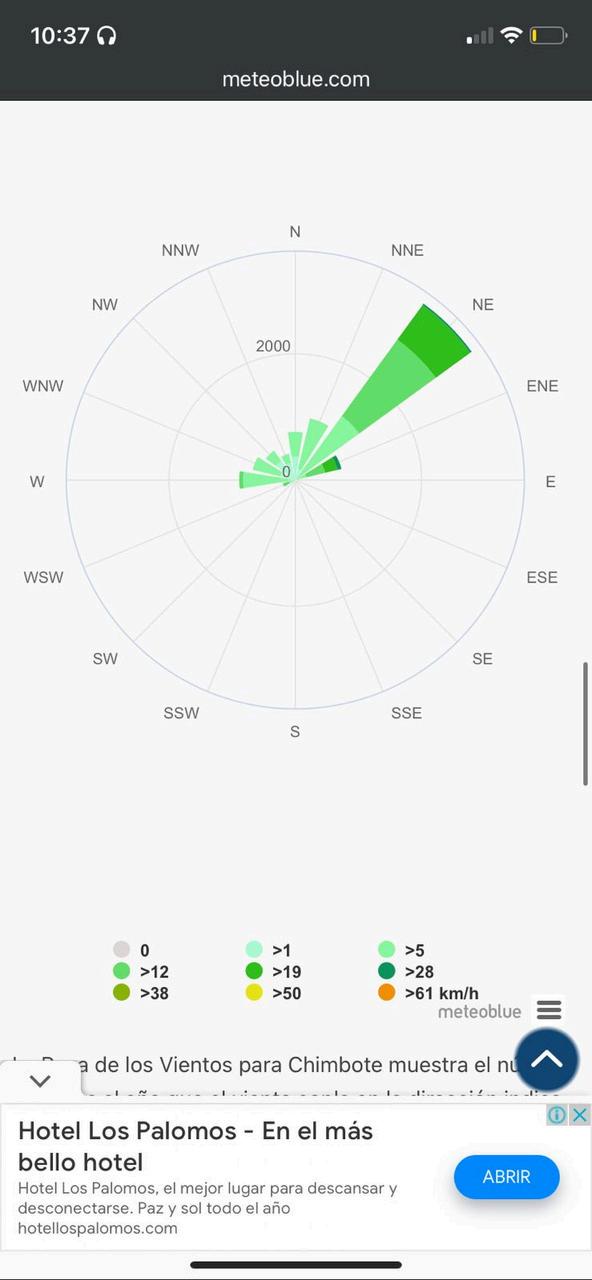

En nuevo Chimbote podemos apreciar que el viento viene del noreste con una velocidad máxima de 19 km/h y por el noroeste con una velocidad mínima de 5 km/h
N S
E
LIMÁTICO
N ©andrewmarsh2023
10:00hrs
©andrewmarsh2023

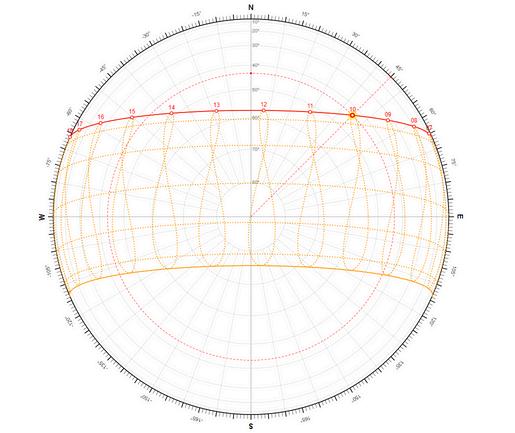

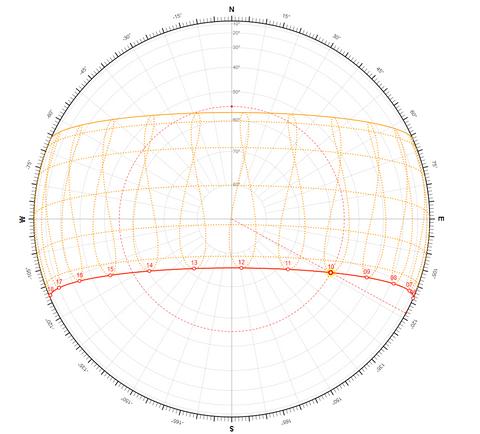

Solsticio de verano

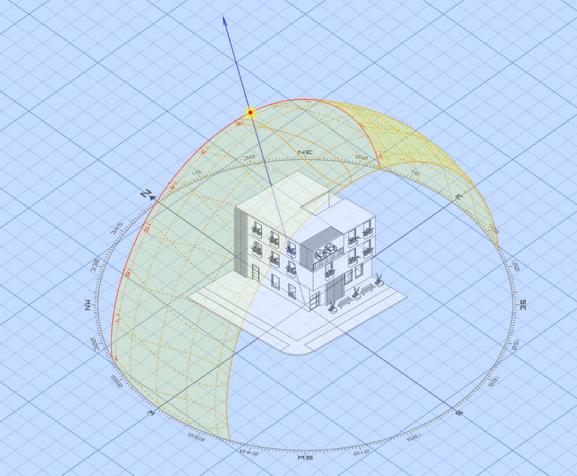

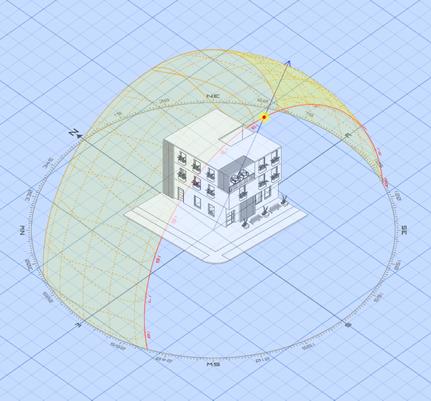

Las fachadas en asoleamiento estan del lado Sureste y las sombras que arroja van hacia el noroeste
Solsticio de invierno
Las fachadas en asoleamiento estan del lado Noreste y las sombras que arroja van hacia el suroeste.

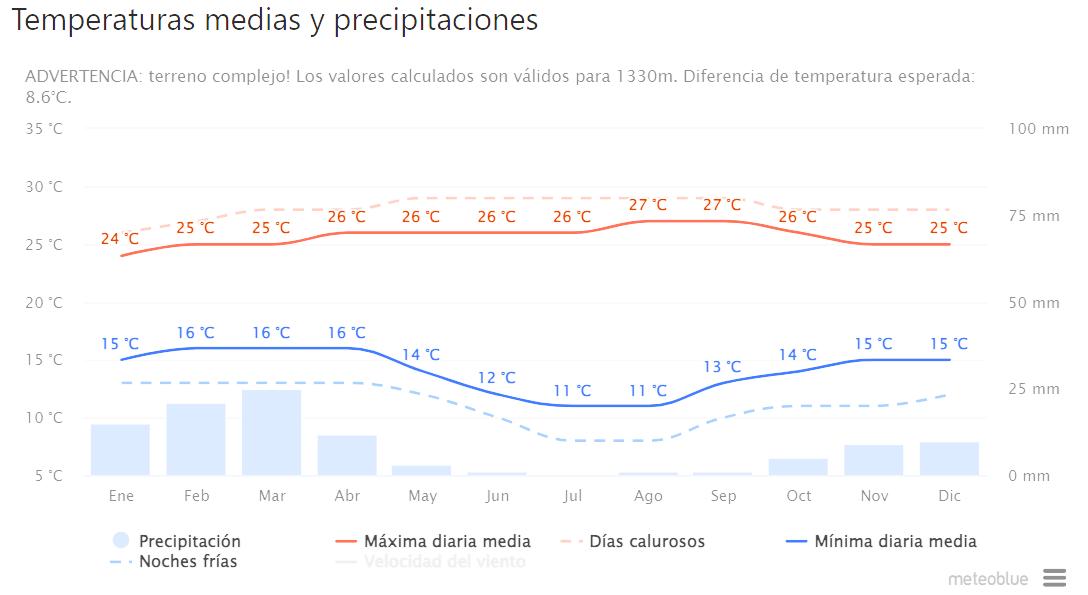

TEMPERATURA Y PRECIPITACIONES
Se tiene precipitaciones a finales de otoño y durante todo el verano. El mes de febrero ostenta la temperatura media más alta, con una máxima registrada de 23.3 °C.
Existe una notable variación en los niveles de precipitación entre los meses más secos y los más húmedos, que asciende a 10 mm. El grado de fluctuación de la temperatura anual es de aproximadamente 3°C. El mes con menos precipitaciones es julio, con un mero 5 mm de precipitaciones La cantidad máxima de precipitaciones se observa durante el mes de marzo, presentando un valor medio de 18 mm
Fuente: Climate Data
USUARIOS
COMERCIO:
Debido a que el terreno se encuentra en una zona con b d i d h d j

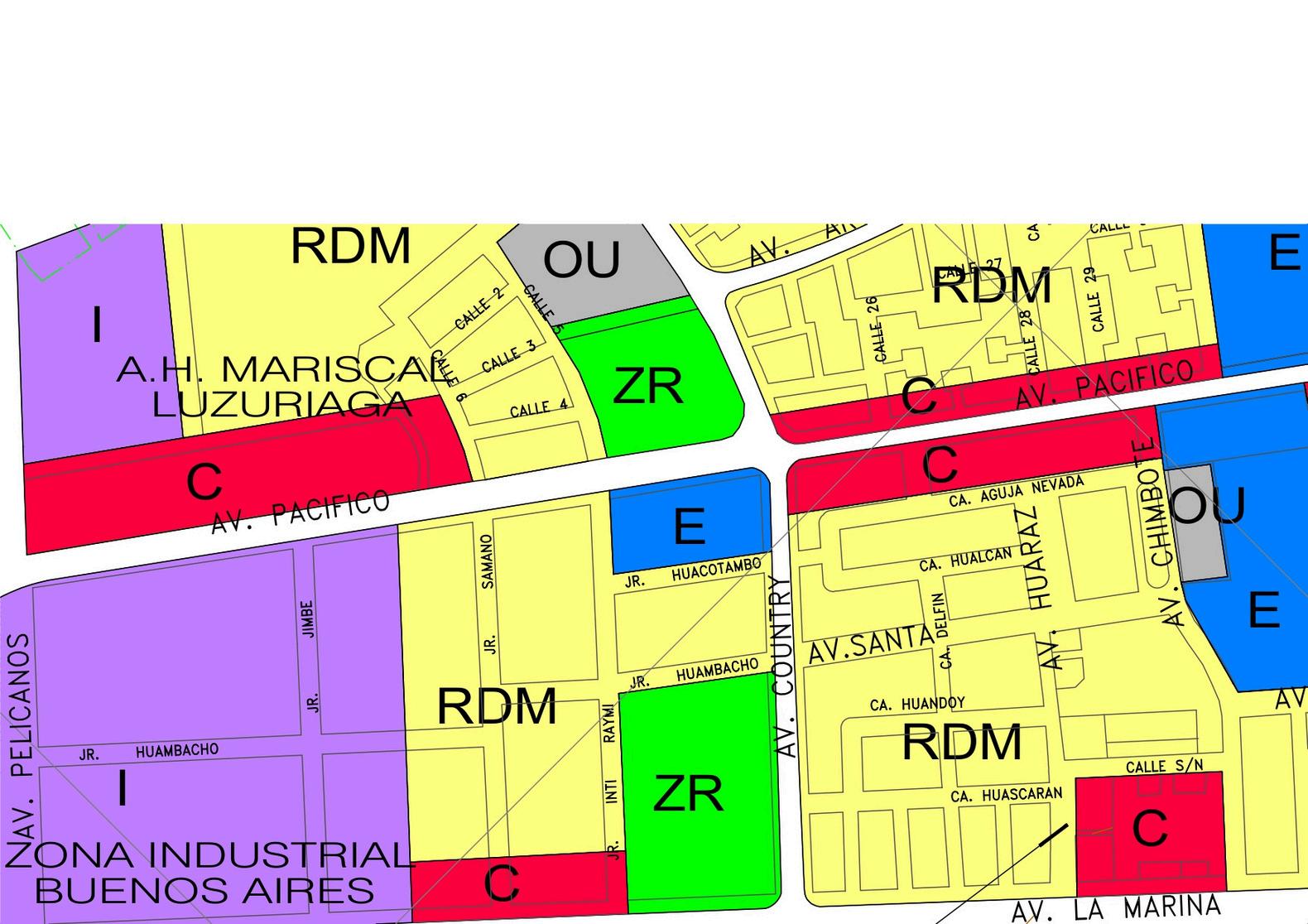

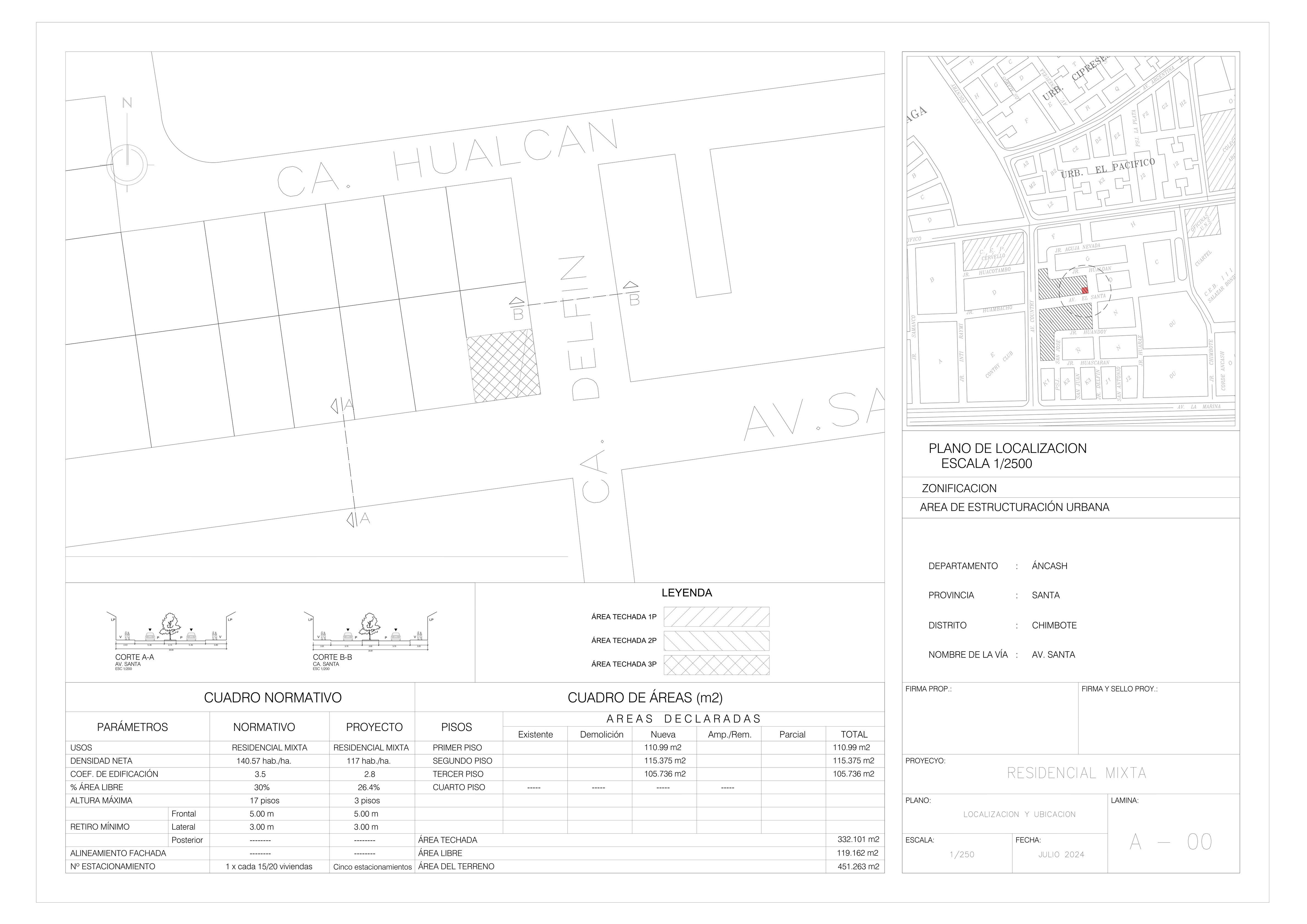

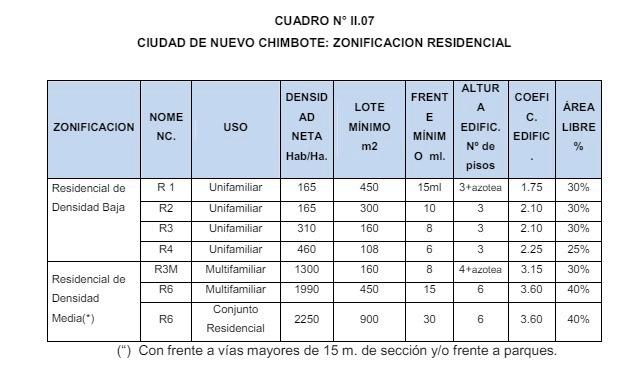

Zonificación de Chimbote (terreno)
VIVIENDA:
Usuario 1:
Una pareja de profesionales jóvenes de aproximadamente 25-35 años; en búsqueda de oportunidades laborales en la zona; buscan un espacio moderno, bien iluminado y con buen acceso a transporte público Necesita
una conexión a internet confiable para trabajar desde casa ocasionalmente Un ambiente seguro es una prioridad
Usuario 2:
Una Familia joven con un hijo pequeño
Requisitos:
Espacios para trabajar desde casa: Al menos un área o habitación que pueda ser utilizada como oficina o espacio de trabajo.
Lavandería: Lavadora y secadora dentro del departamento o acceso a servicios de lavandería en el edificio
Ambiente seguro: Seguridad en el edificio (portero, cámaras de vigilancia, control de acceso) y en la zona
Requisitos:

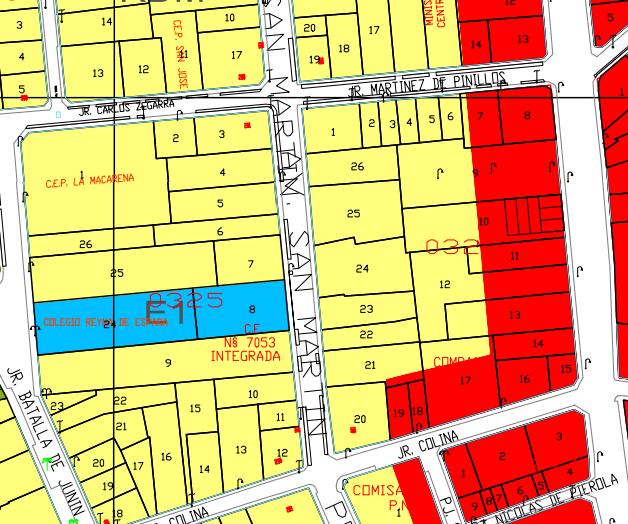

Zonificación de Barranco (lugar con zonificación parecida)

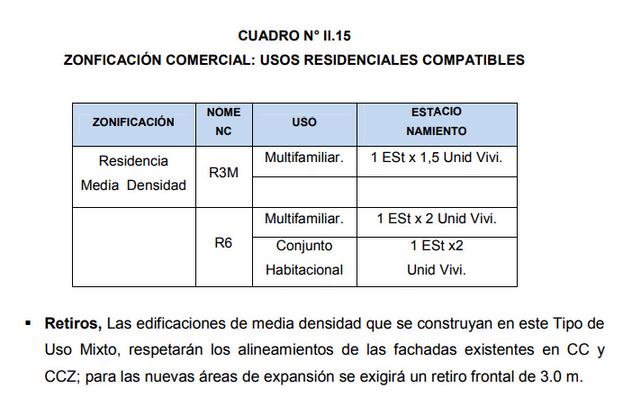

“Coleccionista”, es compatible con nuestro terreno debido a que ambos se encuentra en una zona Residencial Densidad Media.
Valorizan la seguridad y la cercanía a servicios como escuelas Necesitan un espacio cómodo con al menos dos dormitorios para la familia, preferiblemente con áreas comunes La proximidad a supermercados y áreas de recreación es importante. También valoran la accesibilidad para cochecitos y la disponibilidad de estacionamiento.
Usuario 3:
Una Familia en crecimiento busca una comunidad segura con acceso a escuelas de calidad, parques y áreas recreativas para niños Uno de los padres en un chef, por lo que el espacio de cocina es importante. Necesitan un espacio amplio con al menos tres dormitorios para acomodar a todos los miembros de la familia La seguridad es una prioridad.
Accesibilidad para cochecit s, pasillos amplios y sin obstáculos. Mínimo dos dormitorios: Un dormitorio principal y al menos uno adicional para el niño.
Áreas comunes: Sala de estar, comedor y cocina con suficiente espacio para la familia.
Baños: Al menos un baño completo, preferiblemente dos
Requisitos:
Mínimo tres dormitorios: Un dormitorio principal y al menos dos adicionales para los niños
Cocina grande y bien equipada: Con electrodomésticos modernos, mucho espacio de almacenamiento, una barra de trabajo, y suficiente espacio para preparar y cocinar alimentos, considerando que uno de los padres es chef.
Buena iluminación exterior: Zonas comunes y alrededores bien iluminados para mayor seguridad nocturna
ESTRATEGIAS PARA LAS VARIABLES CLIMATICAS
Se realizan vacíos en los jardines para aprovechar ventilación e iluminación.
Las terrazas son colocadas con parasoles para generar luz y sombra.
Las celosías hacen sombra en el verano en los lugares más abiertos.
PARAMETROS URBANOS

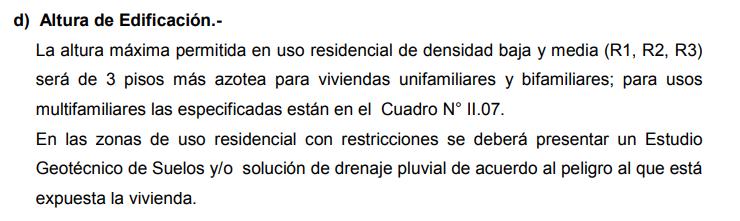

ALTURAS
3 PISOS
Zonificación
COMERCIO
ÀREASLIBRESY
RETIRO:
VIVIENDA: À

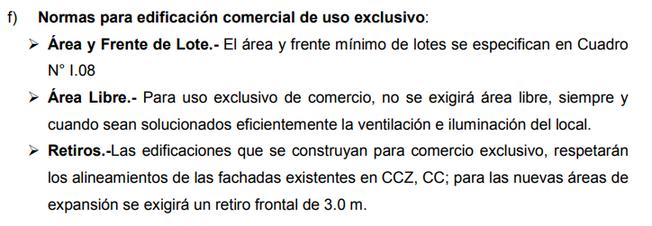

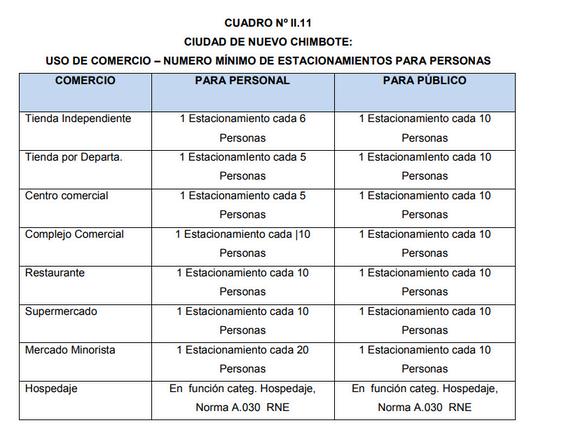

Se utilizo un retiro de 5m en la Av. Santa debido a los estacionamientos, debido al requerimiento minimo de los estacionamientos.
BASE TEÓRICA
SISTEMA CONSTRUCTIVO 1. PRESUPUESTOS2. DENSIDAD DE MUROS 3.
BLOQUES DE CONCRETO

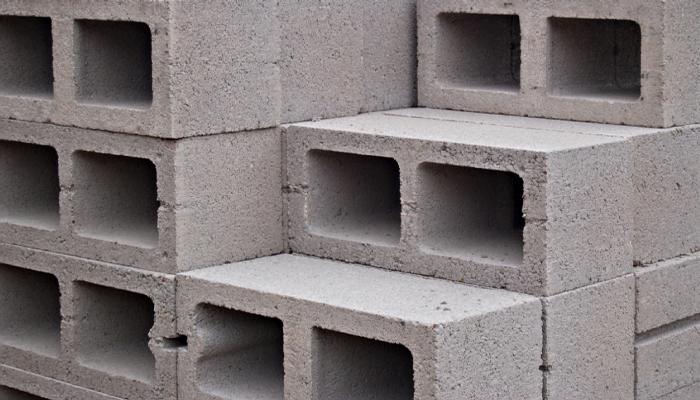

BLOQUE
Los bloques de concreto son unidades huecas o perforadas para albañilería armada, donde el refuerzo de acero se coloca dentro de los alvéolos de los bloques.
NORMA 0.70

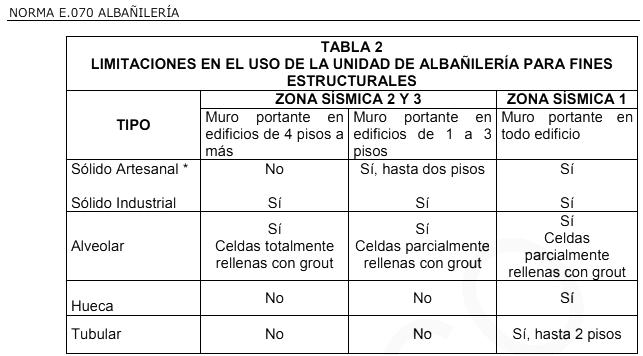

En cuanto al relleno de las celdas va a depender de la zona sísmica. Estando en el Callao, no hay limitaciones.
Se usarán bloques de concreto con alveólos que son excelentes para aplicar esfuerzos de tracción, torsión y flexión.
MORTERO

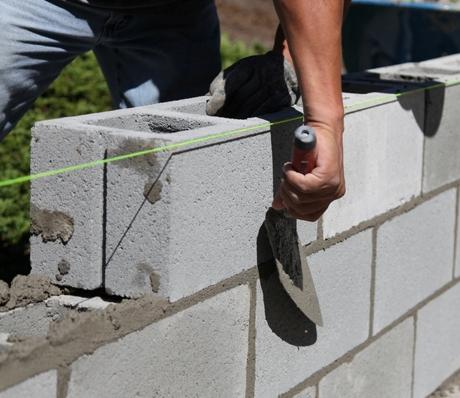

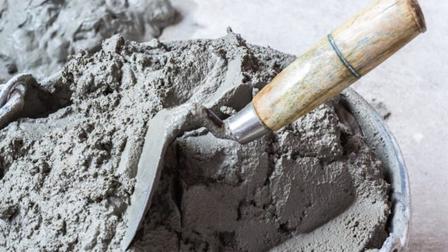

Es utilizado para el asentado de bloques, por lo que es importante realizar una buena mezcla. La mezcla está conformada por agua, cemento y arena gruesa.
ARTICULO 45.
ACERO
El acero es utilizado como refuerzo horizontal y vertical. Se encuentran en las varillas.
Para lograr la completa integridad y durabilidad debemos asegurarnos que los bloques hayan logrado su resistencia específica.
ARTICULO 47:
Usar el modo del Cono de Abrams para verificar si el grout logra una consistencia líquida uniforme
ARTÍCULO 50:
Se debe preparar el sobrecimiento con una superficie rugosa, limpia y humedecida para mejor adherencia del mortero bloques
ARTICULO 51:

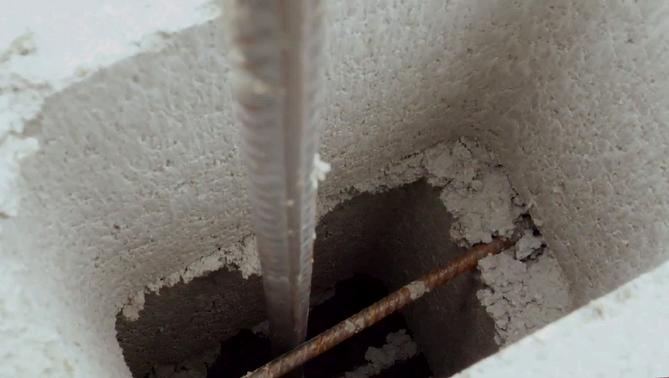

51.3 Las varillas verticales deberán penetrar, sin doblarlas, en el interior de los alvéolos de las unidades correspondientes.
ARTICULO 51:
51 4 Para buena adhesión entre el concreto líquido y el concreto de asiento de la primera hilada, las celdas deben quedar totalmente libres de polvo o restos de mortero proveniente del proceso de asentado; para el efecto los bloques de la primera hilada tendrán ventanas de limpieza
ALBAÑILERIAARMADA
BLOQUES DE CONCRETO
CARACTERÍSTICAS

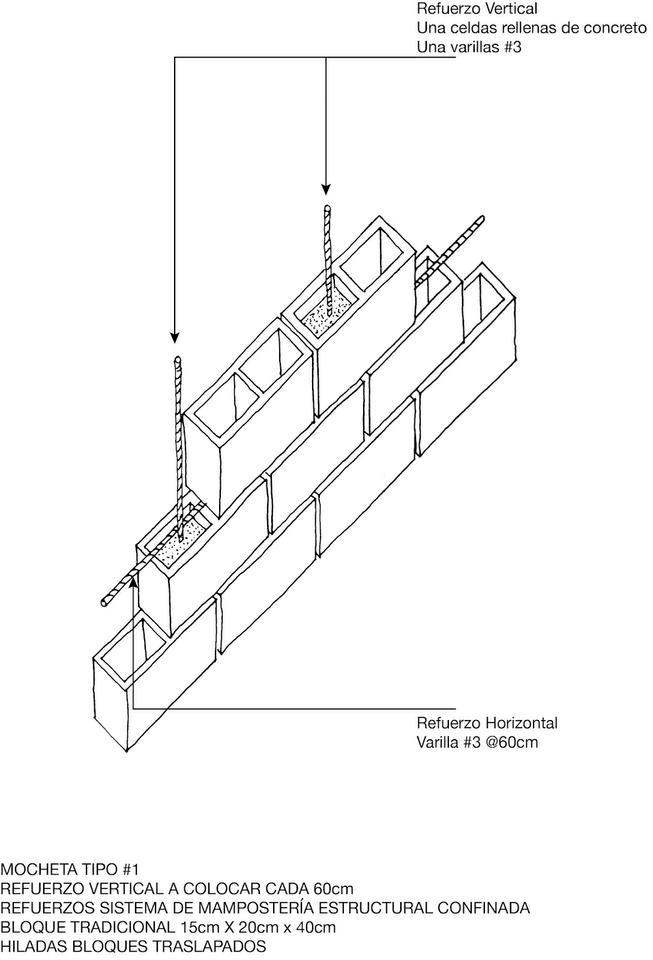

El bloque tiene dos alveolos, en el cual en cada uno se coloca un refuerzo en vertical, éstas deben estar puestas sin ser dobladas en el interior. Los empalmes del refuerzo vertical pueden ser por traslapes, por soldadura o por medio mecánico.
A la tercera hilada, ésta es reforzada horizontalmente. Esto evita las fisuras ocasionadas por la humedad.
Los alveolos tienen que ser llenados con grout con una dosificación de C:A:Confitillo 1: 2.5 : 1.5
Debe cumplirse la verticalidad de los muros para una mejor resistencia.
VENTAJAS
Durabilidad y Resistencia: 1.
Fierro Vertical
Bloquetas
Refuerzo horizontal
Alta resistencia estructural: Los bloques de concreto tienen una gran resistencia a la compresión, lo que los hace ideales para soportar cargas pesadas.
Larga vida útil: Son muy duraderos y pueden resistir condiciones climáticas adversas, fuego y plagas.
Costo: 2
Económico: Más económicos en comparación con otros sistemas, especialmente cuando se consideran los costos a largo plazo de mantenimiento y reparación
Disponibilidad: Los materiales necesarios para fabricar bloques de concreto suelen ser más accesibles y económicos
Construcción:3.
Los bloques de concreto son modulares y uniformes, lo que facilita el diseño y la construcción.
Aislamiento:4.
Térmico y acústico: Los bloques de concreto ofrecen buen aislamiento térmico y acústico, mejorando la eficiencia energética y el confort interior.

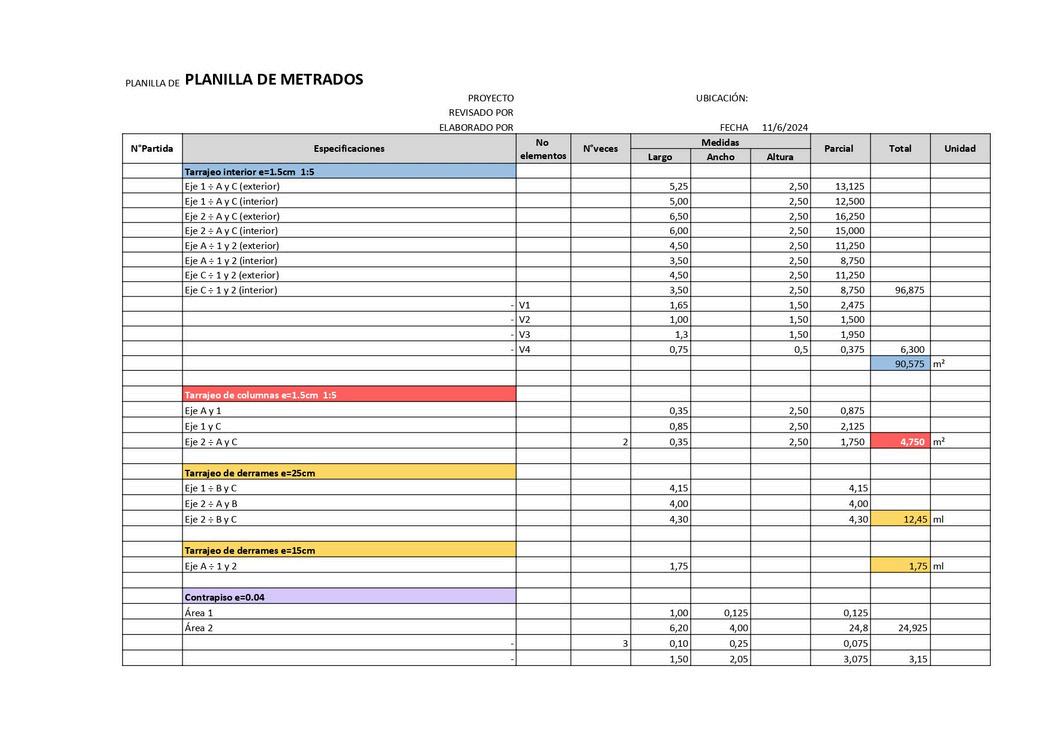

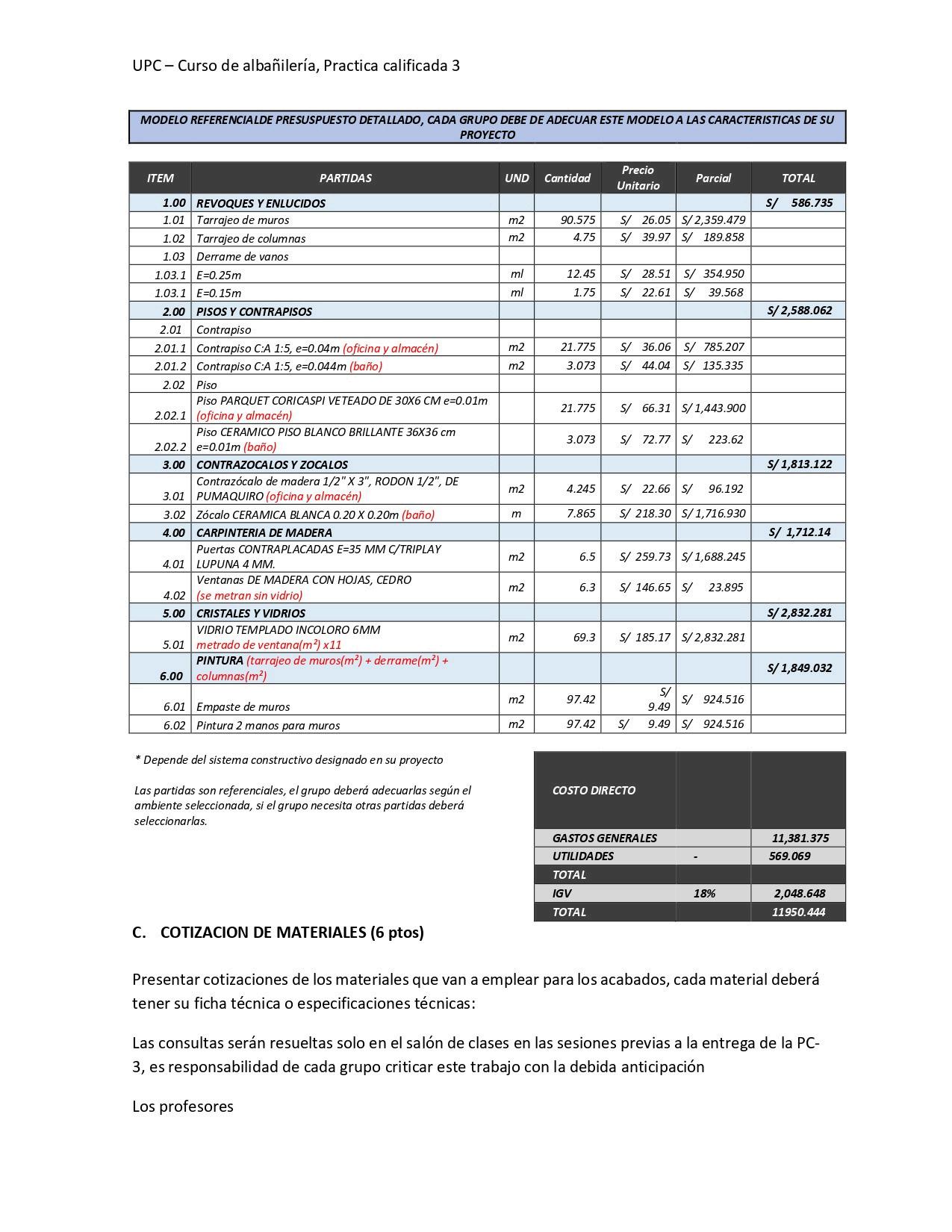

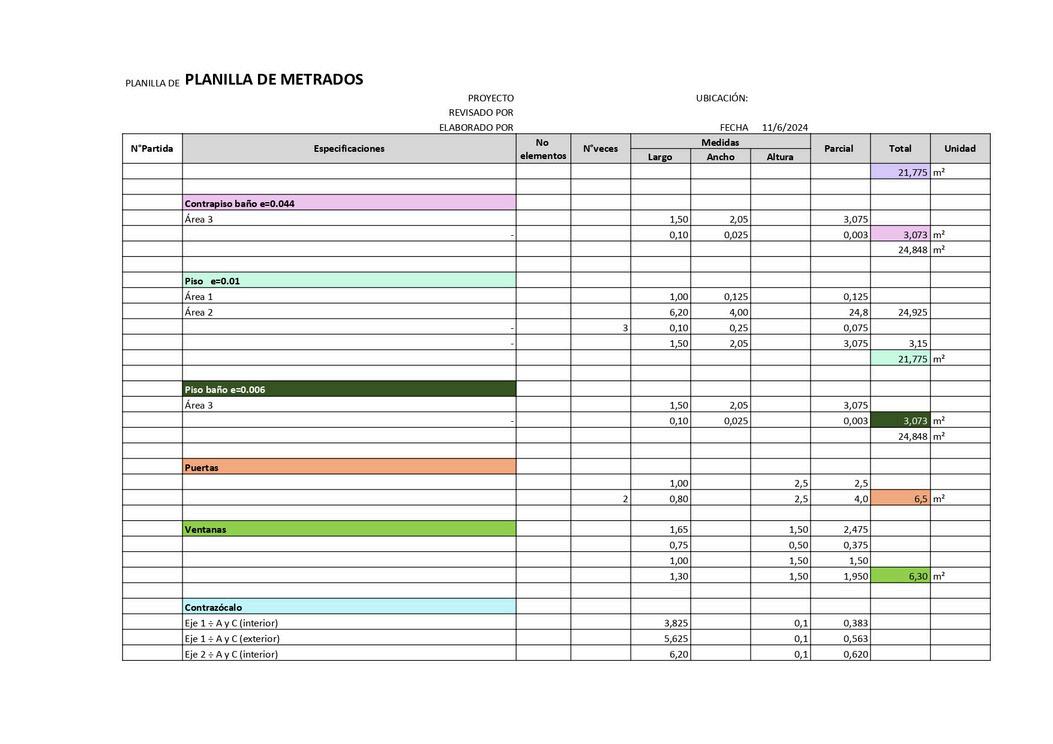

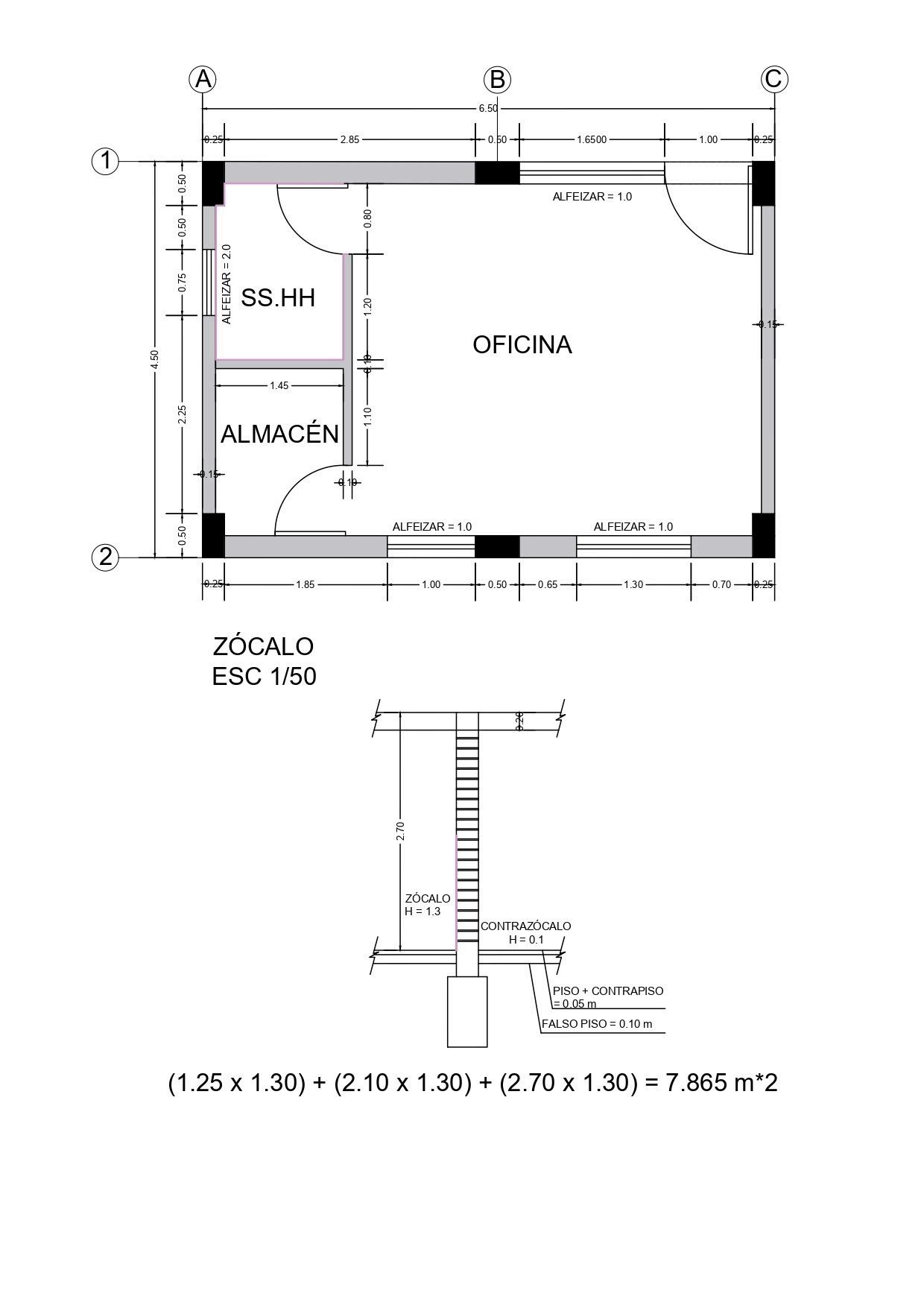

METRADOS (PC3)

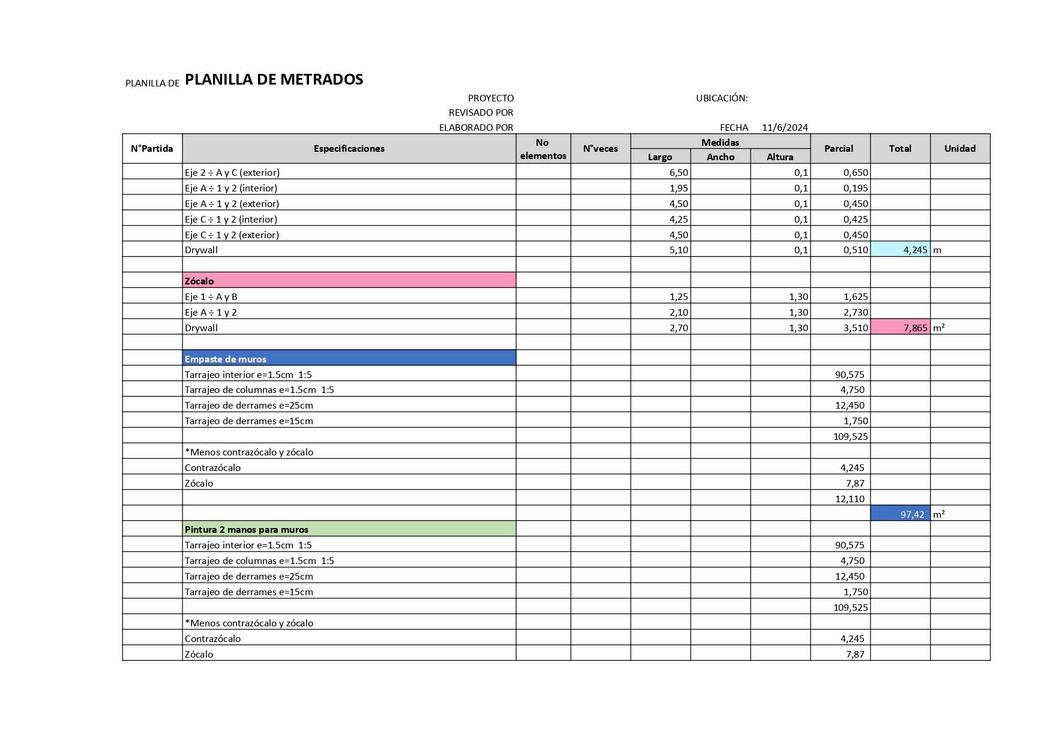

METRADOS (PC3)

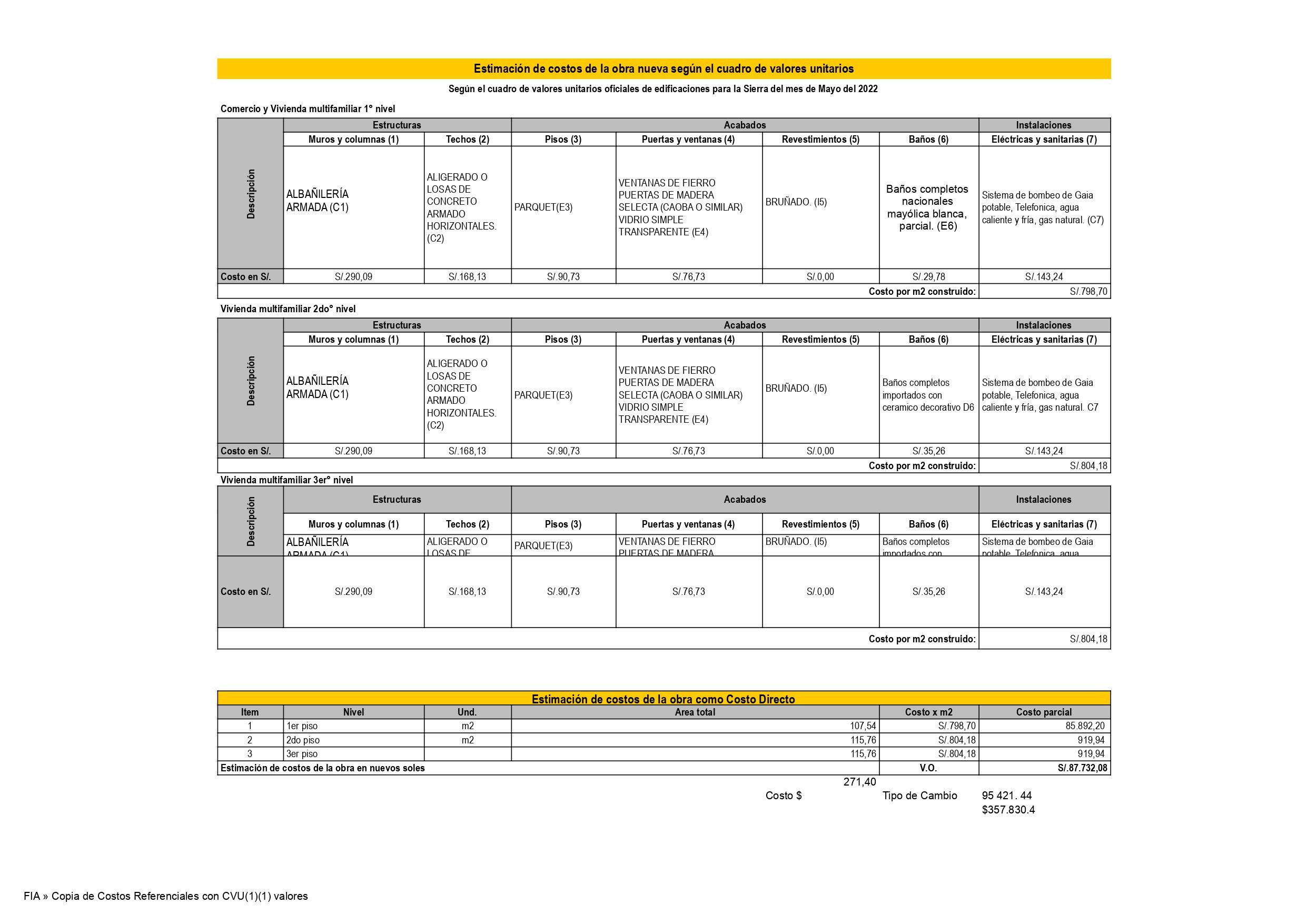

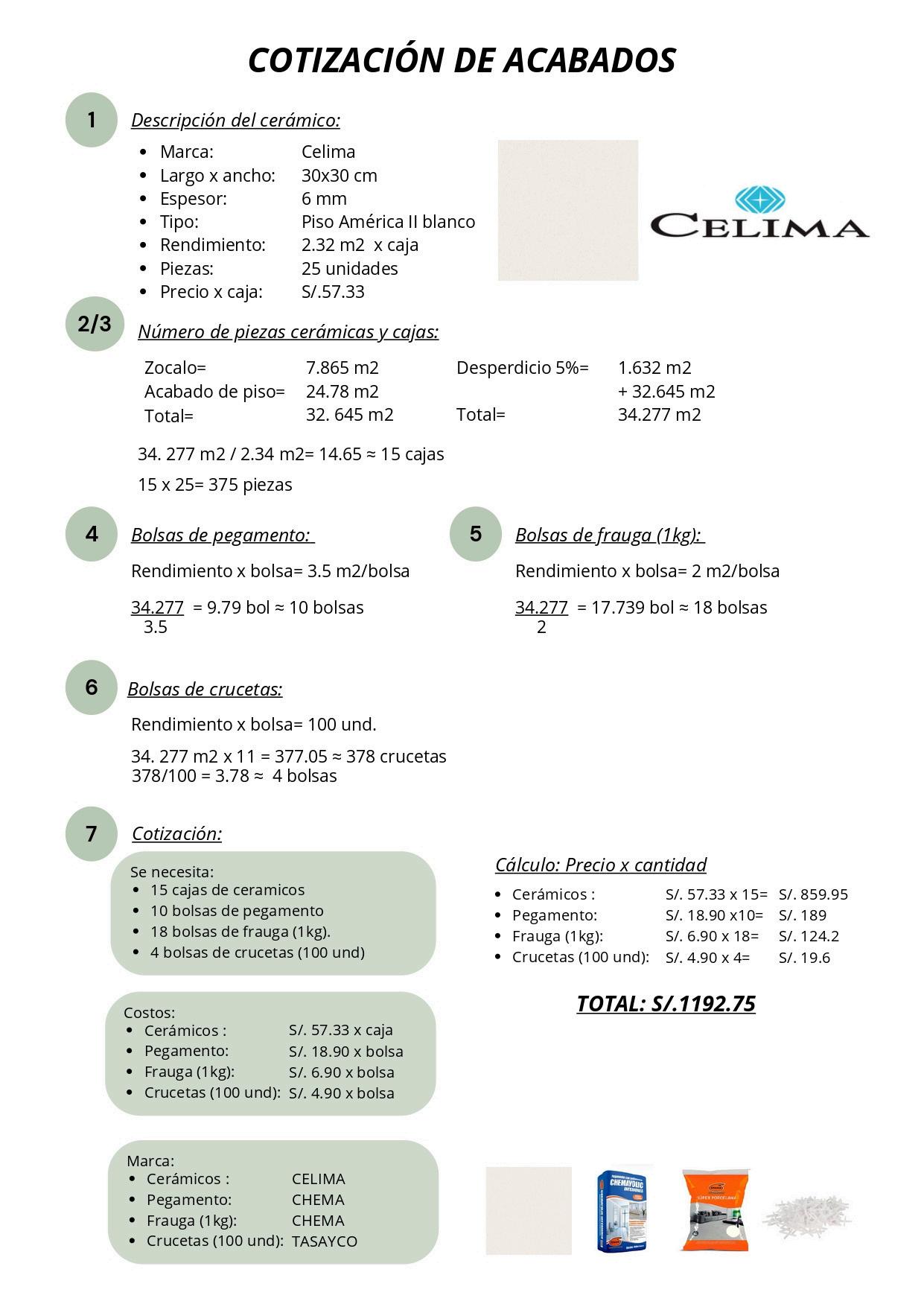

PRESUPUESTOS COSTOS UNITARIOS
DENSIDAD DE MUROS
Cálculo: Plantas
Primer Nivel
Cálculo de área construida
(Factor de Zona): 0.45
Segundo nivel
(Factor de uso): 1.0
(Factor de suelo): 1.0
Tercer nivel
Cálculo de densidad de muro
DENSIDAD DE MUROS

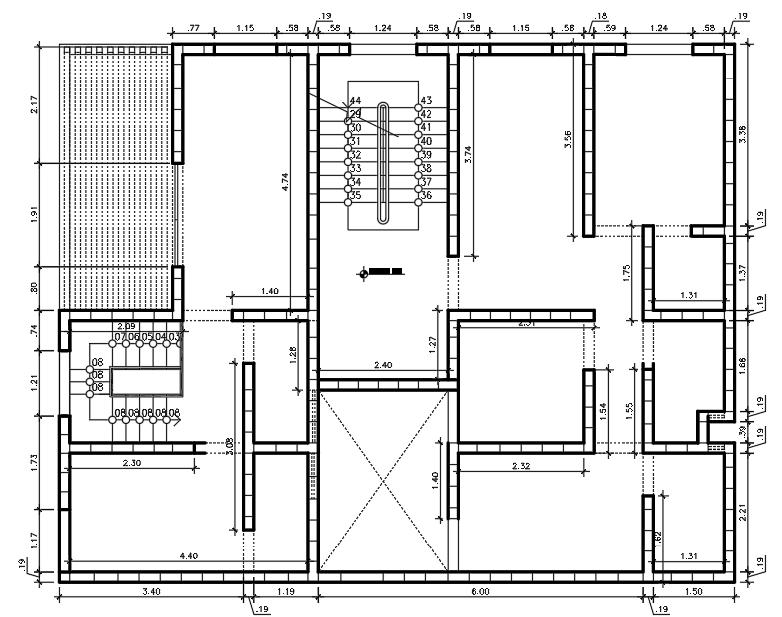

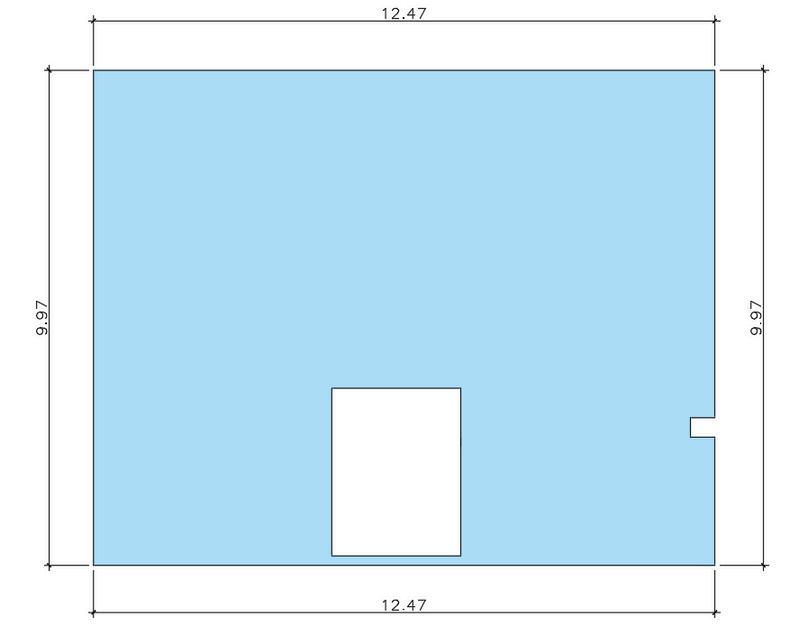

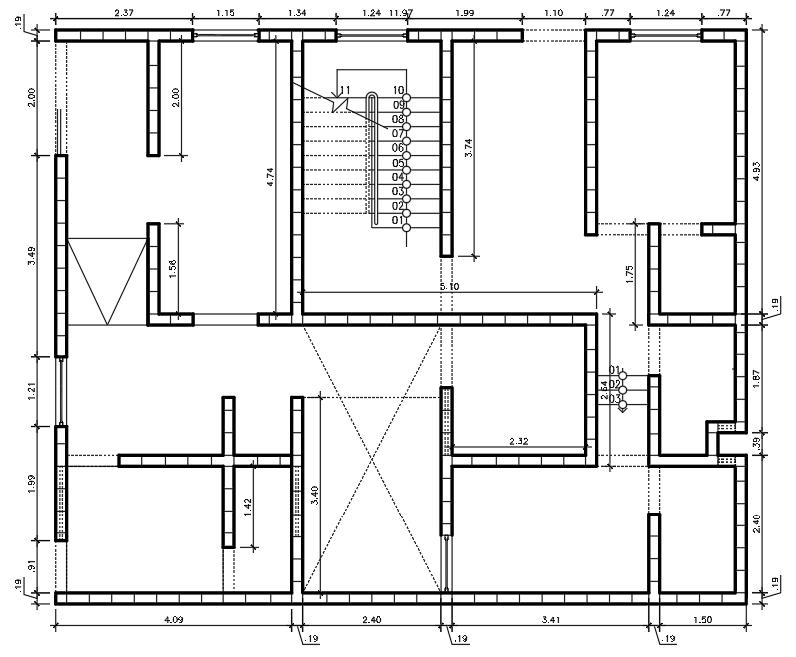

PRIMERA PLANTA

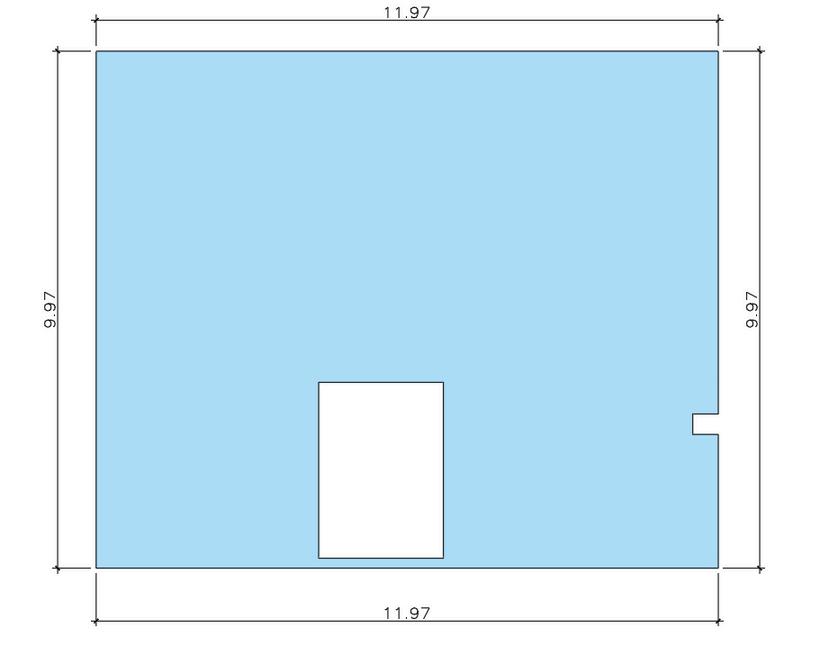

TIPO LARGO ANCHO ÁREA
DENSIDAD DE MUROS
DENSIDAD DE MUROS
DISEÑO ARQUITECTÓNICO

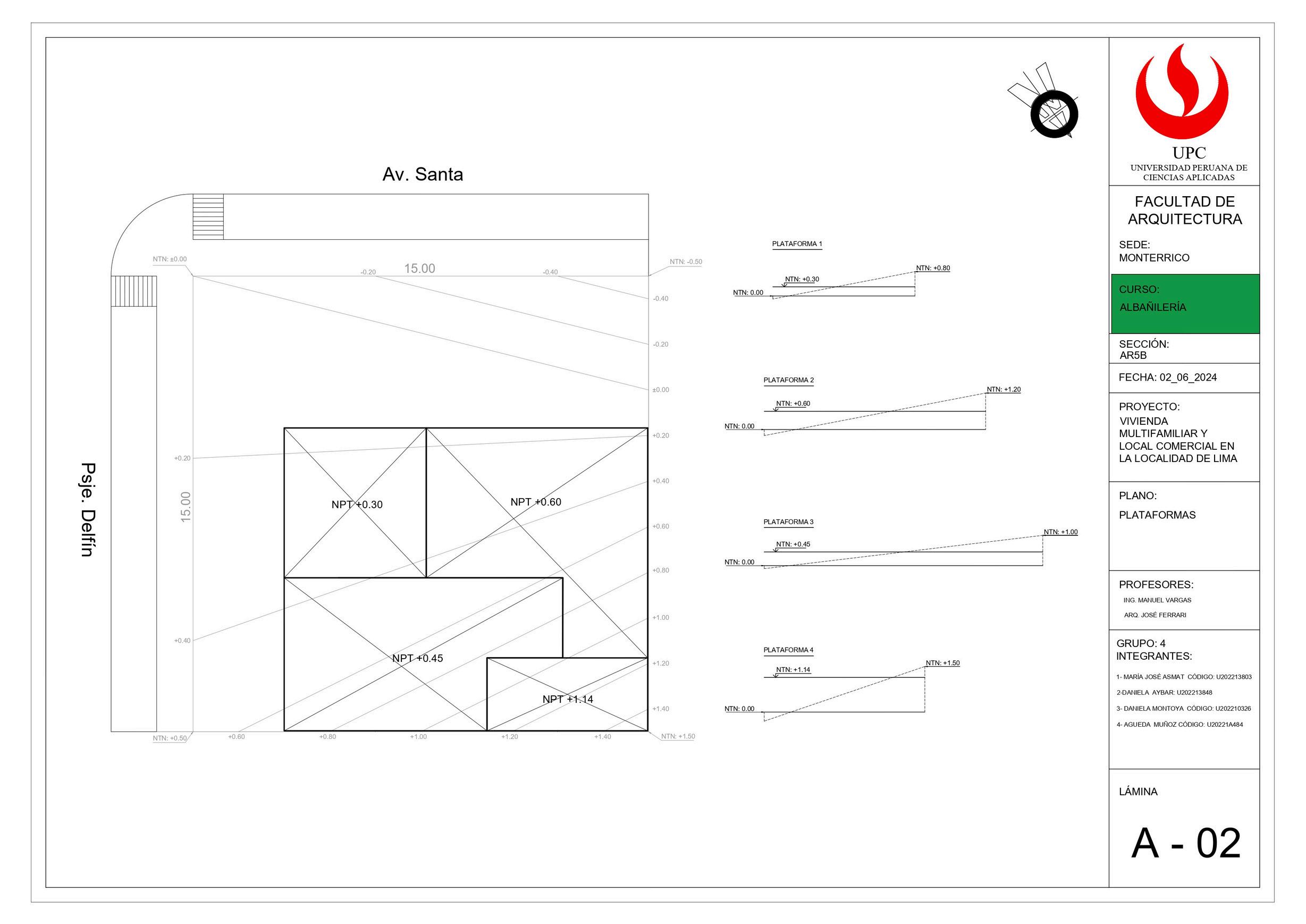

PLATAFORMAS

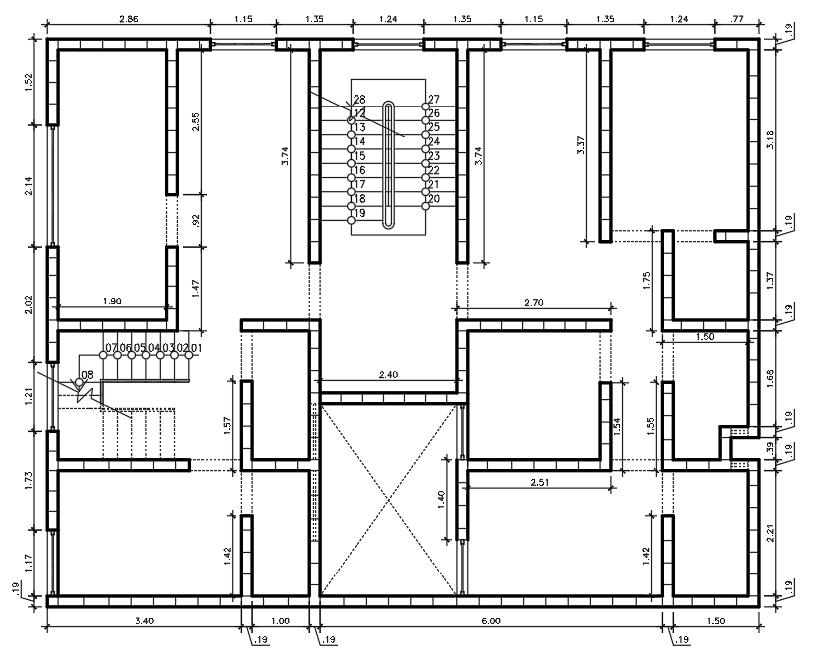

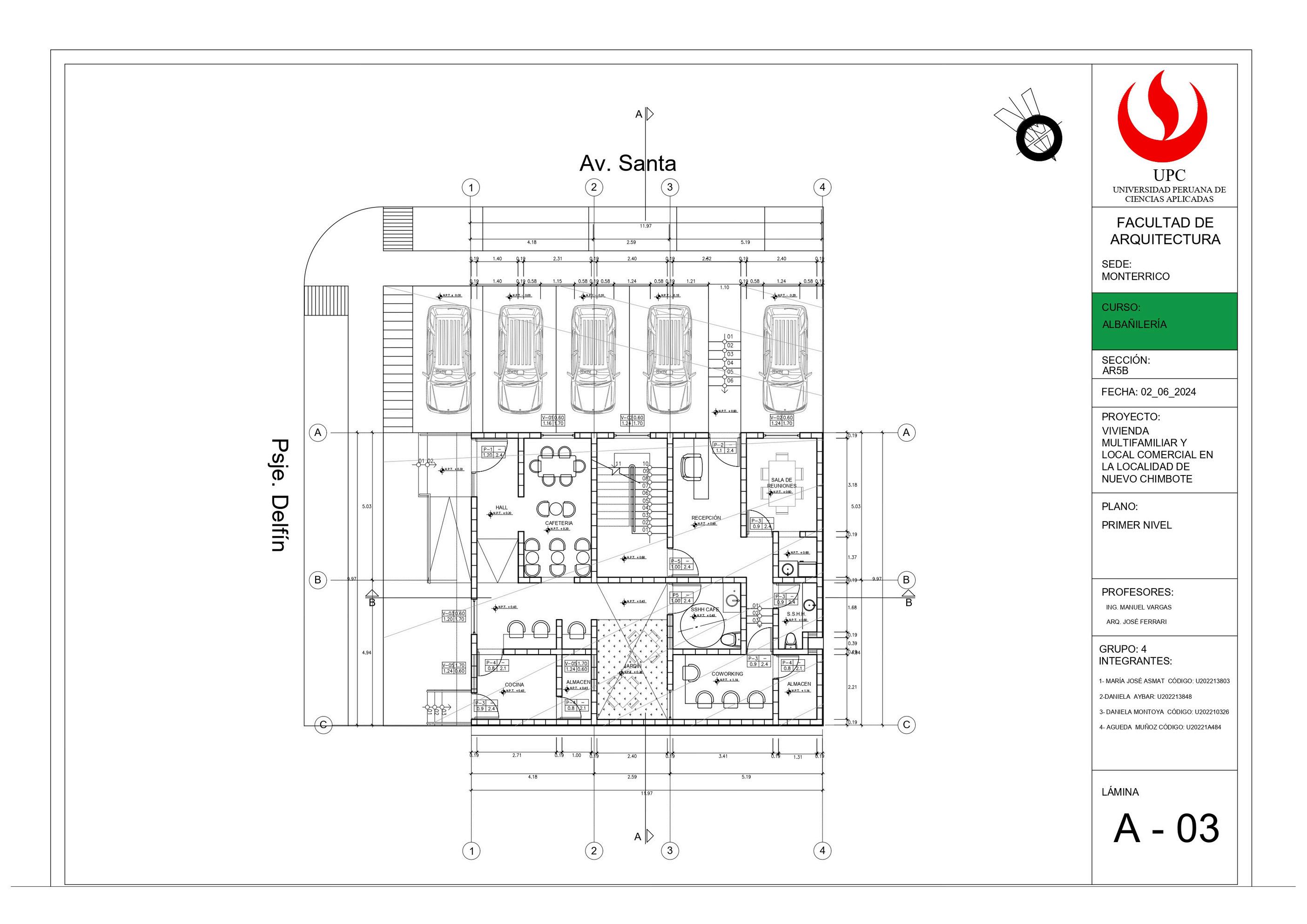

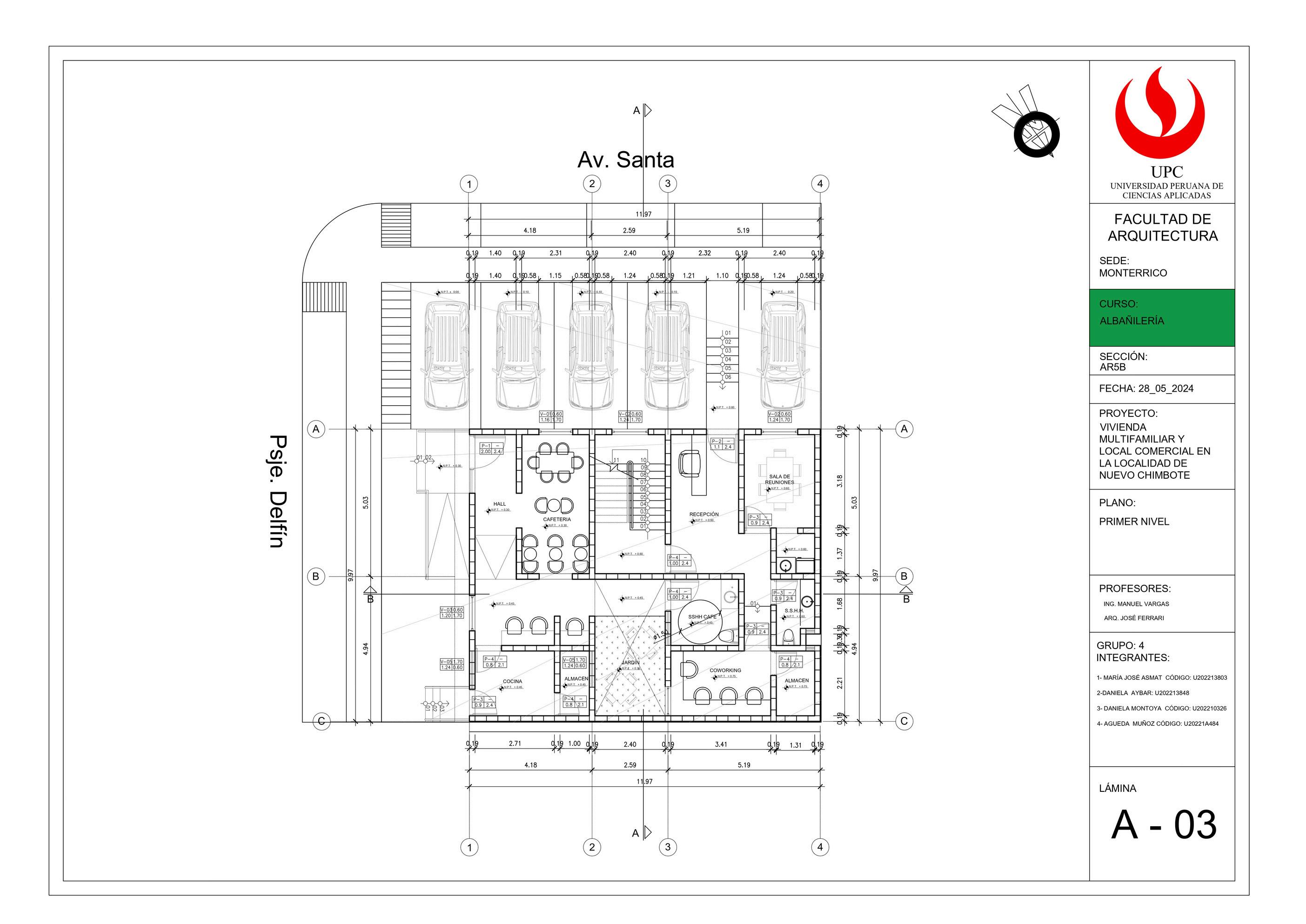

PLANTA PRIMER NIVEL

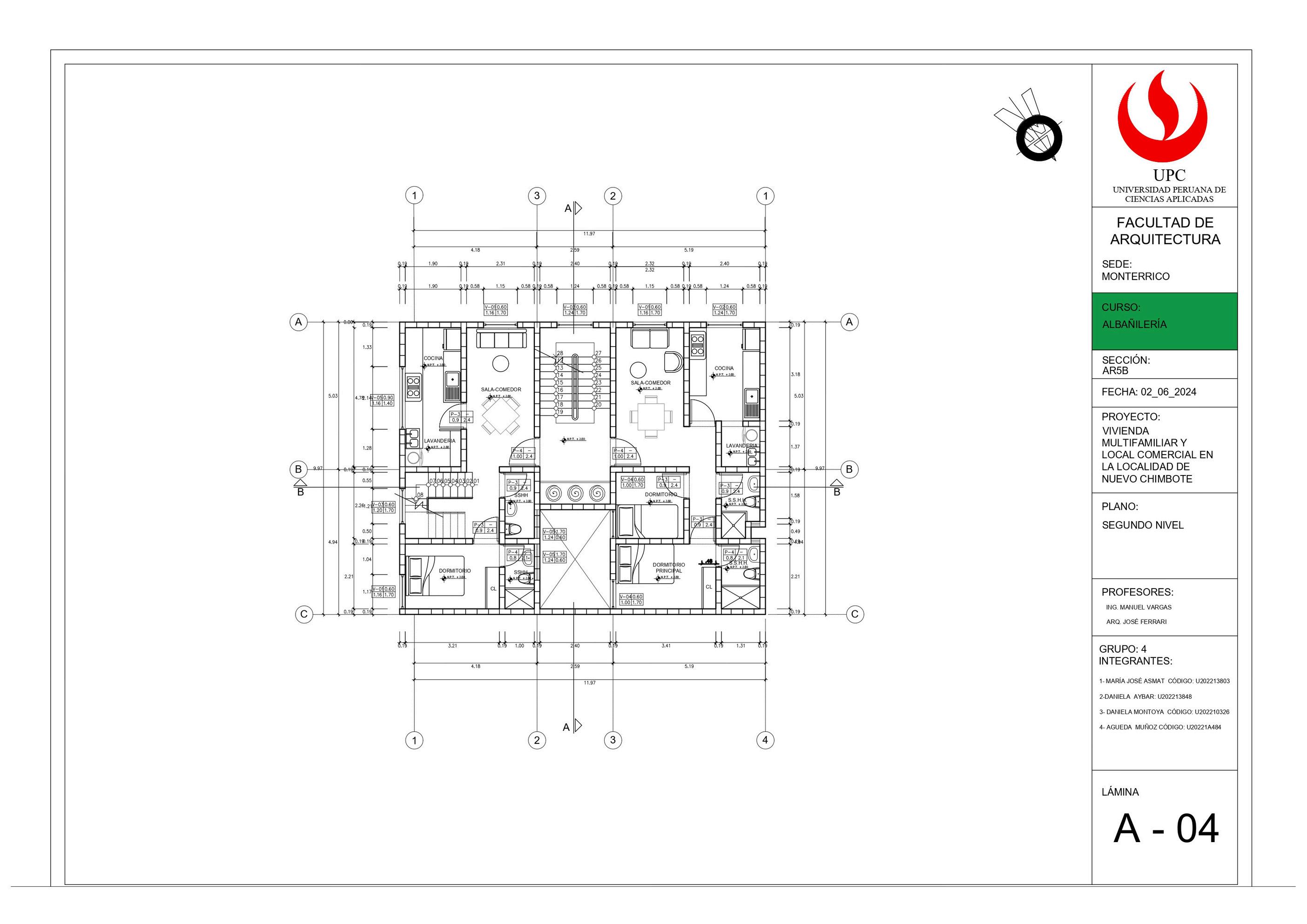

PLANTA SEGUNDO NIVEL

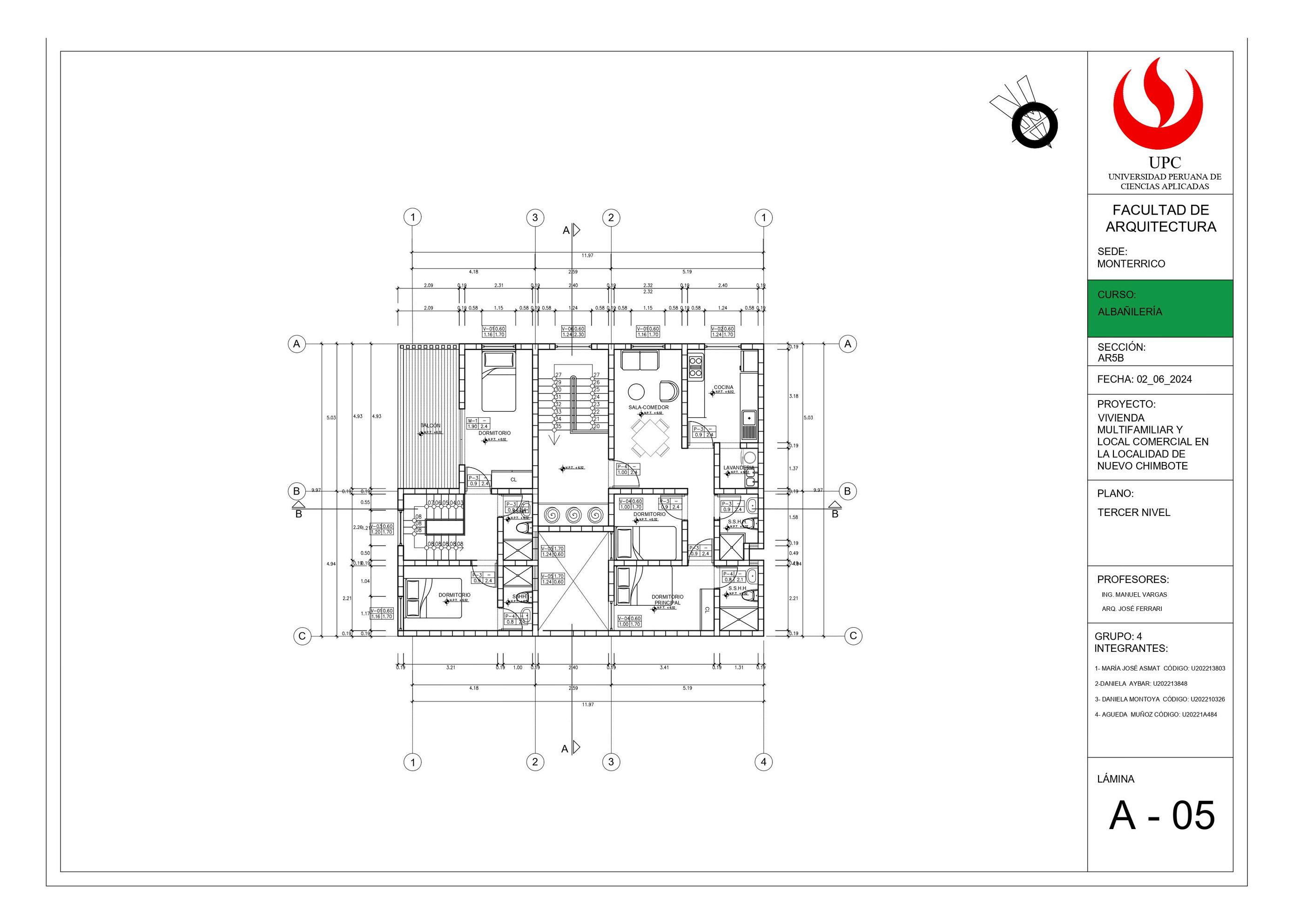

PLANTA TERCER NIVEL

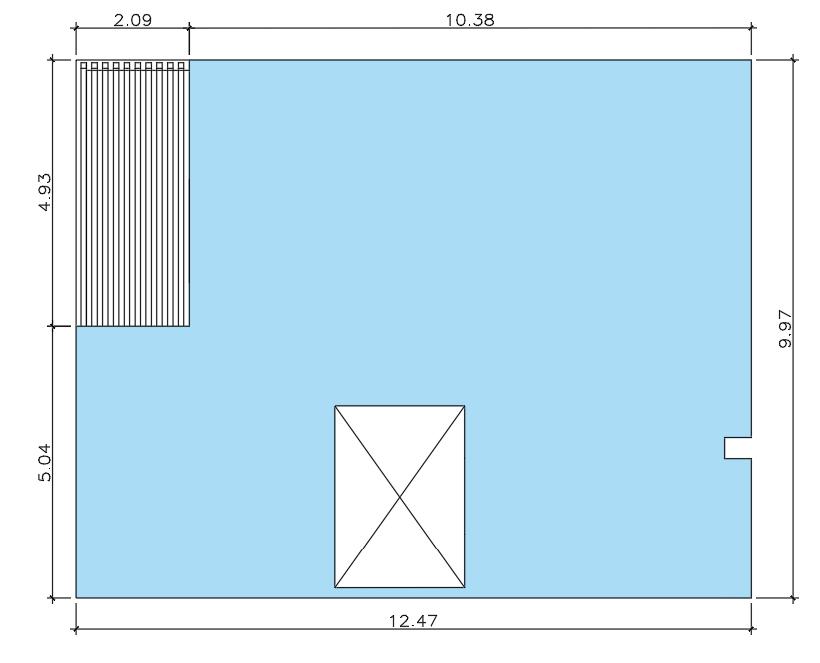

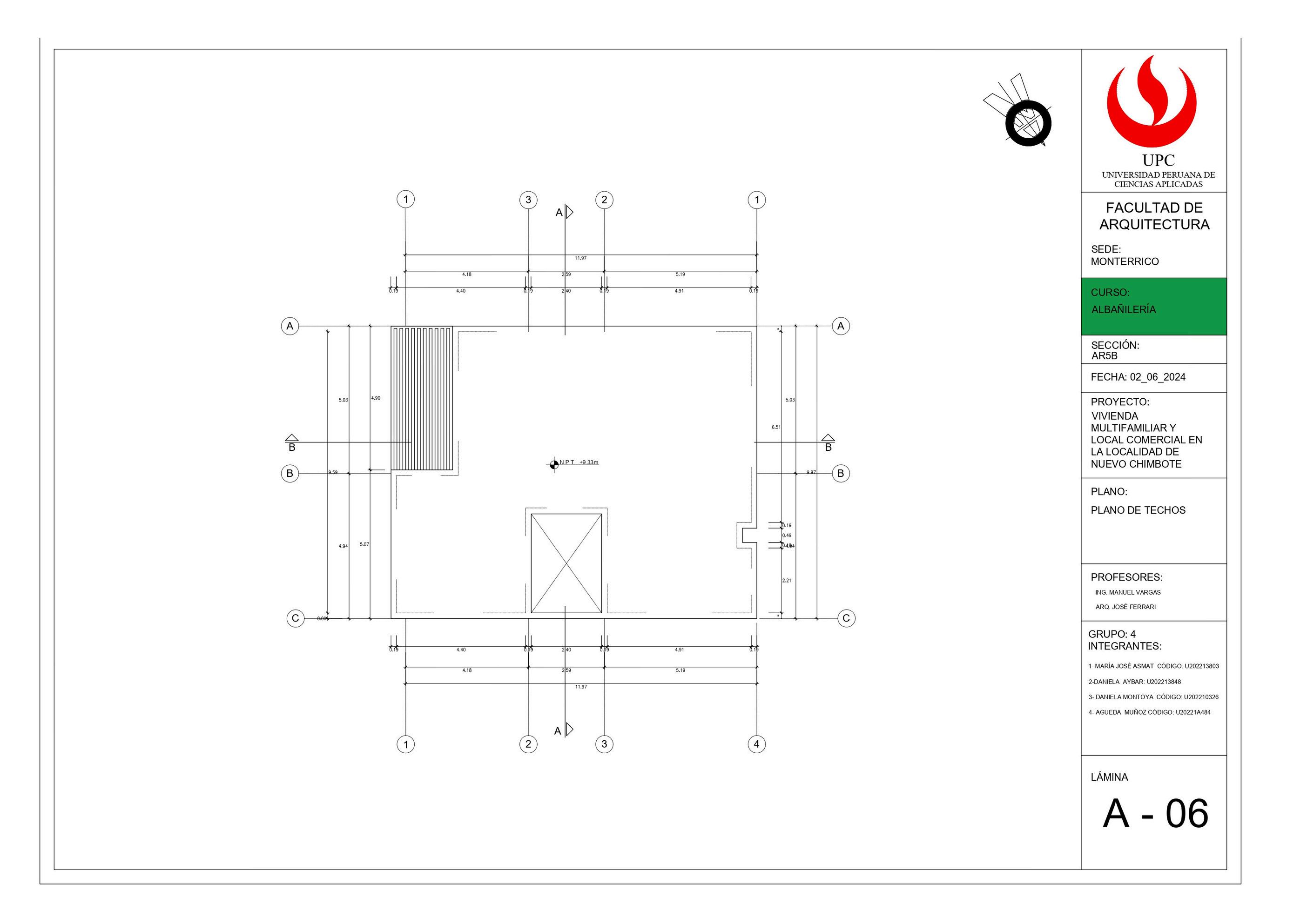

PLANOS DE TECHOS

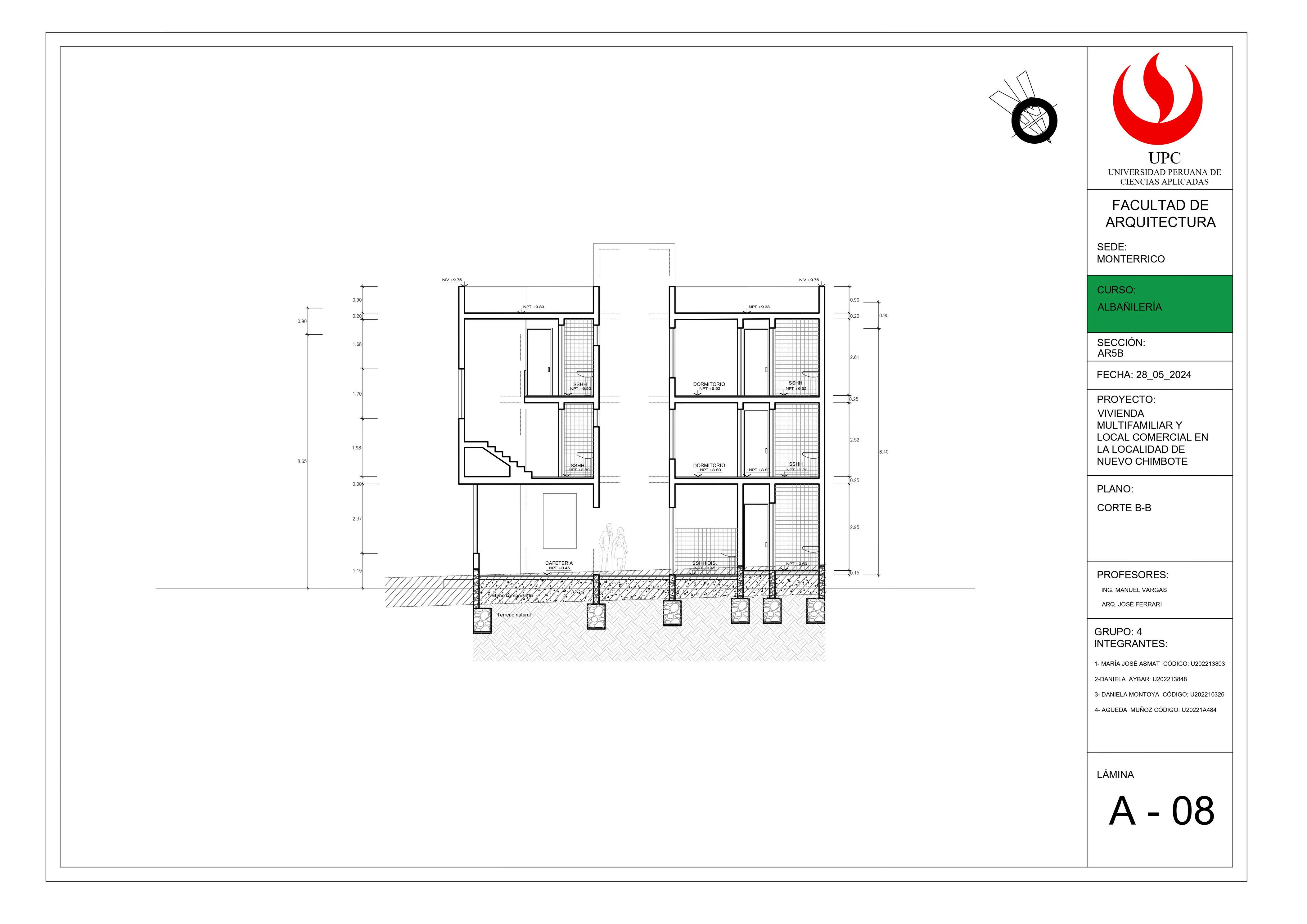

CORTE A/A

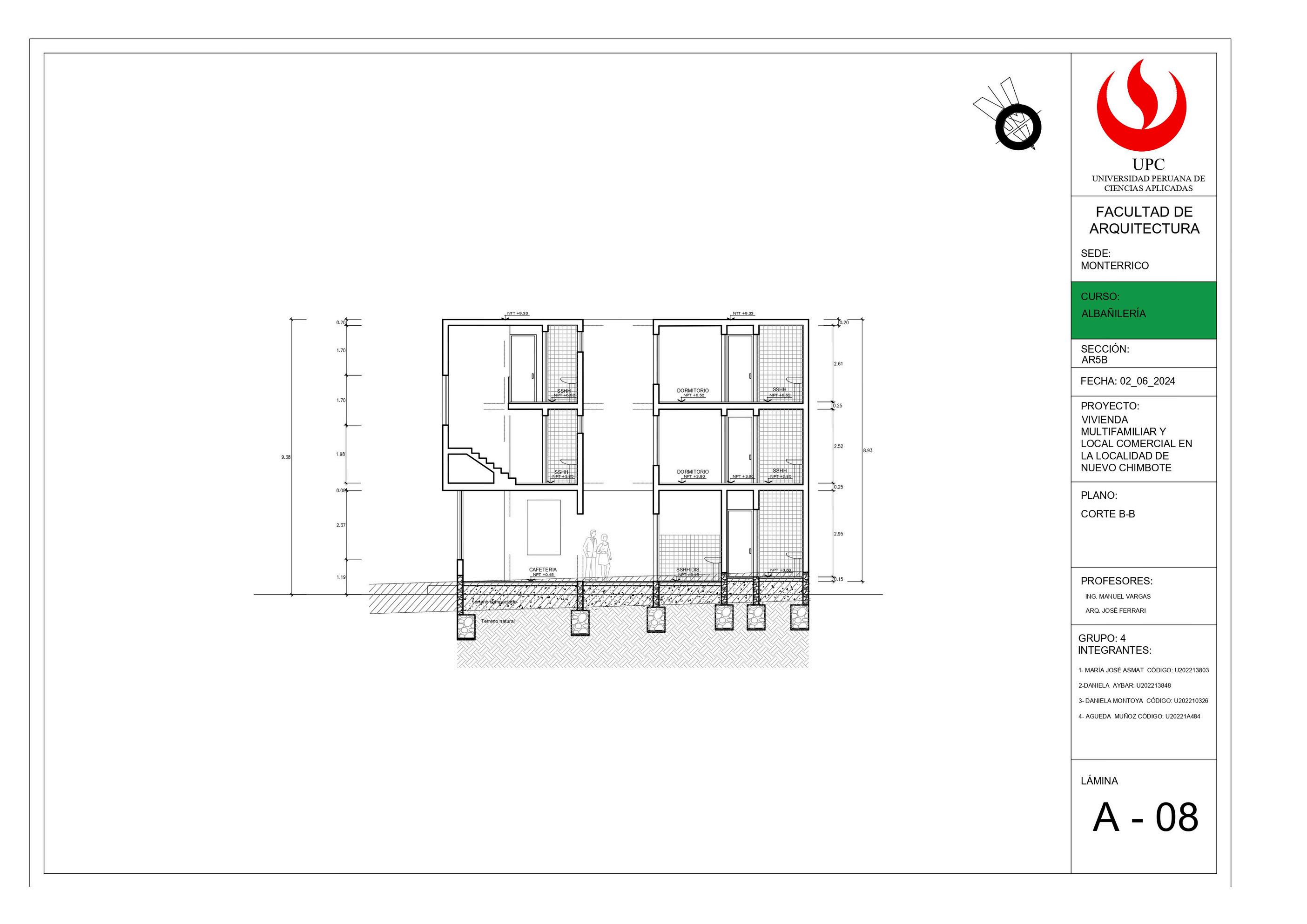

CORTE B/B

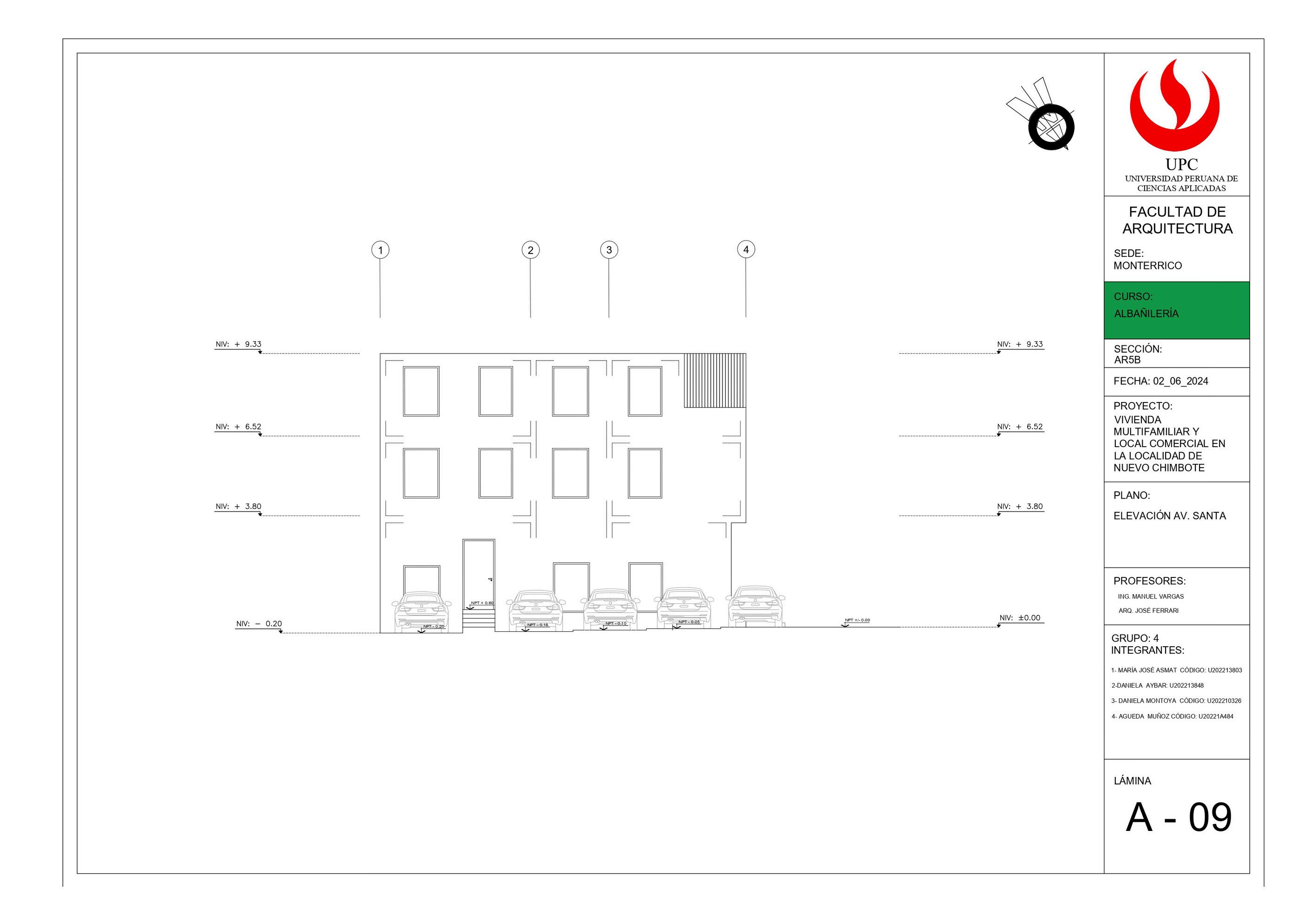

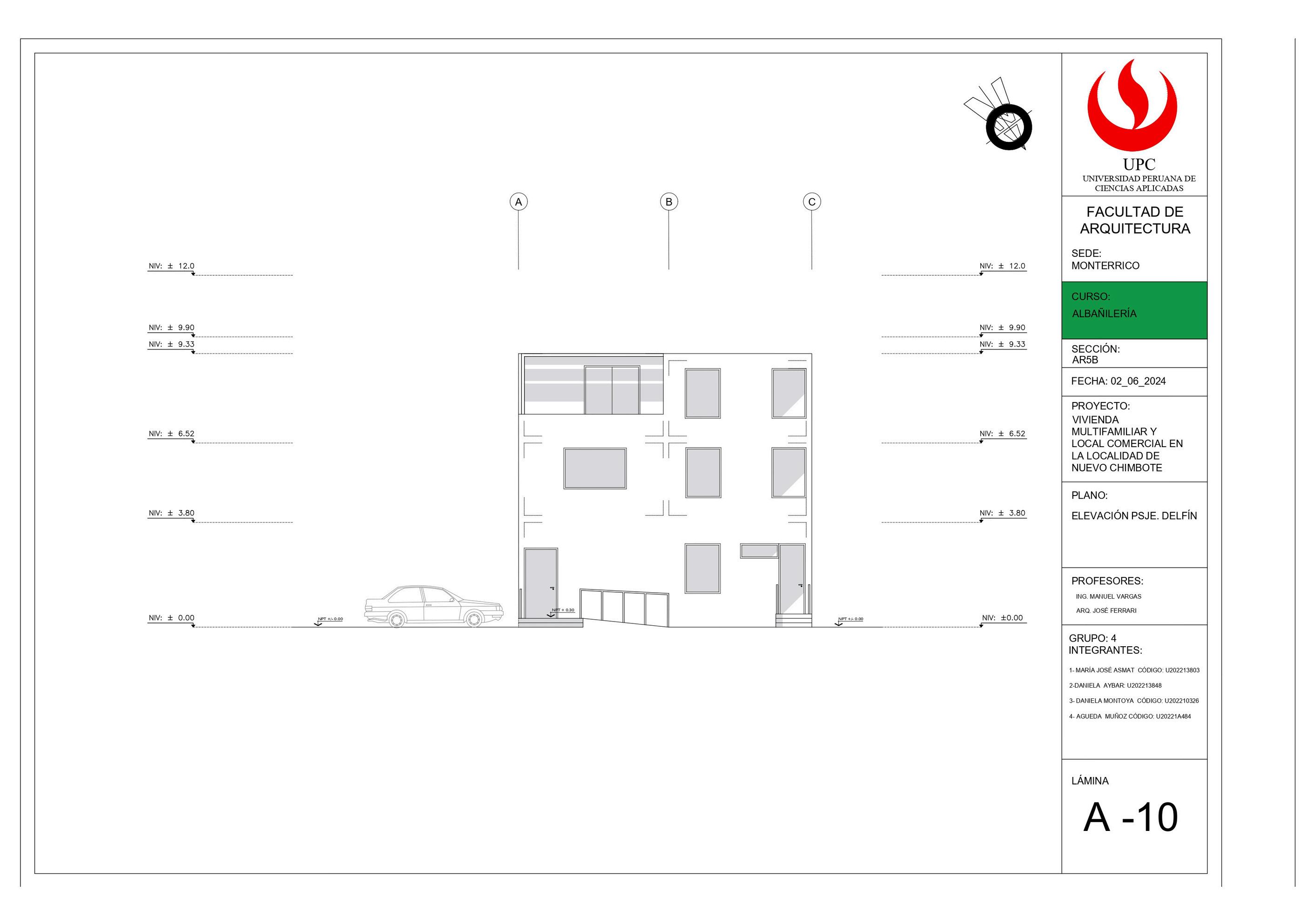

ELEVACIONES
ELEVACIONES

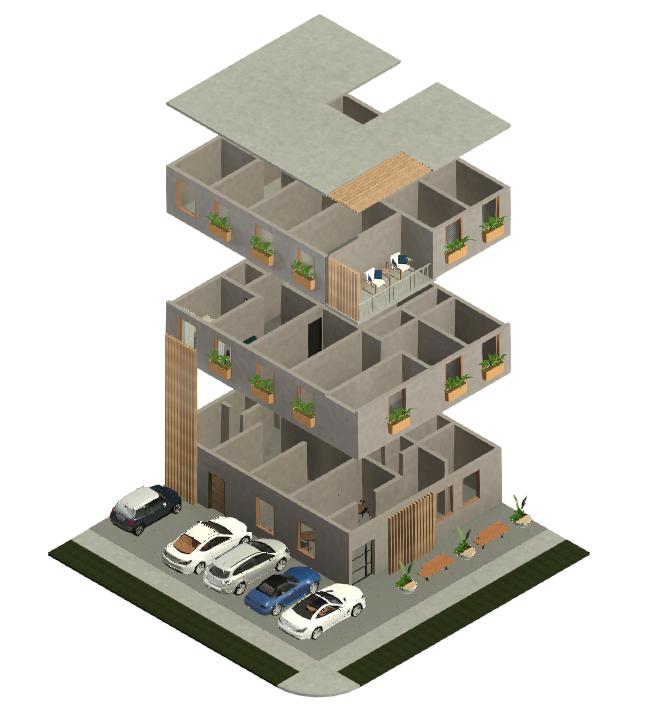

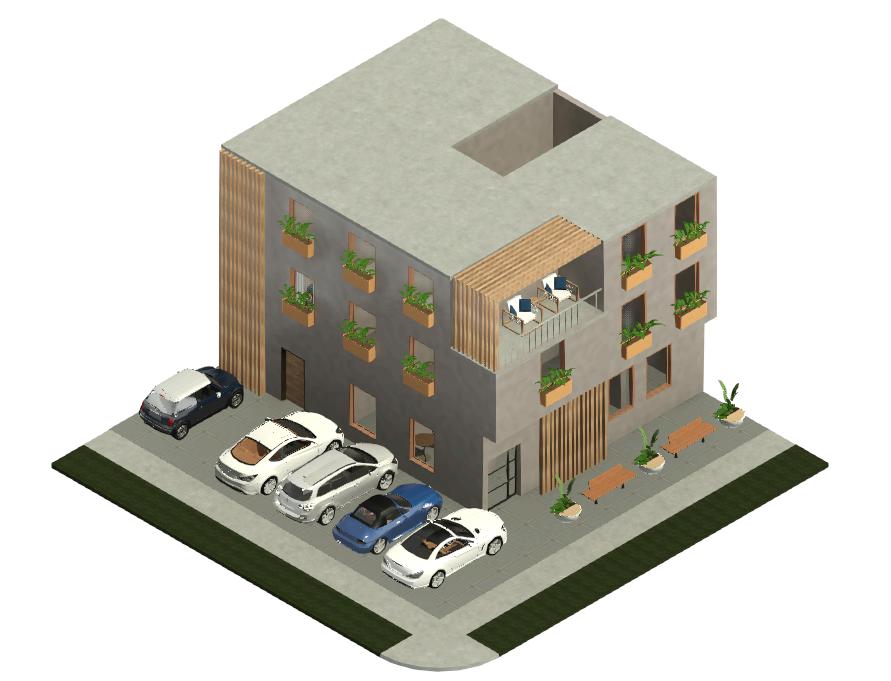

ISOMETRÍAS

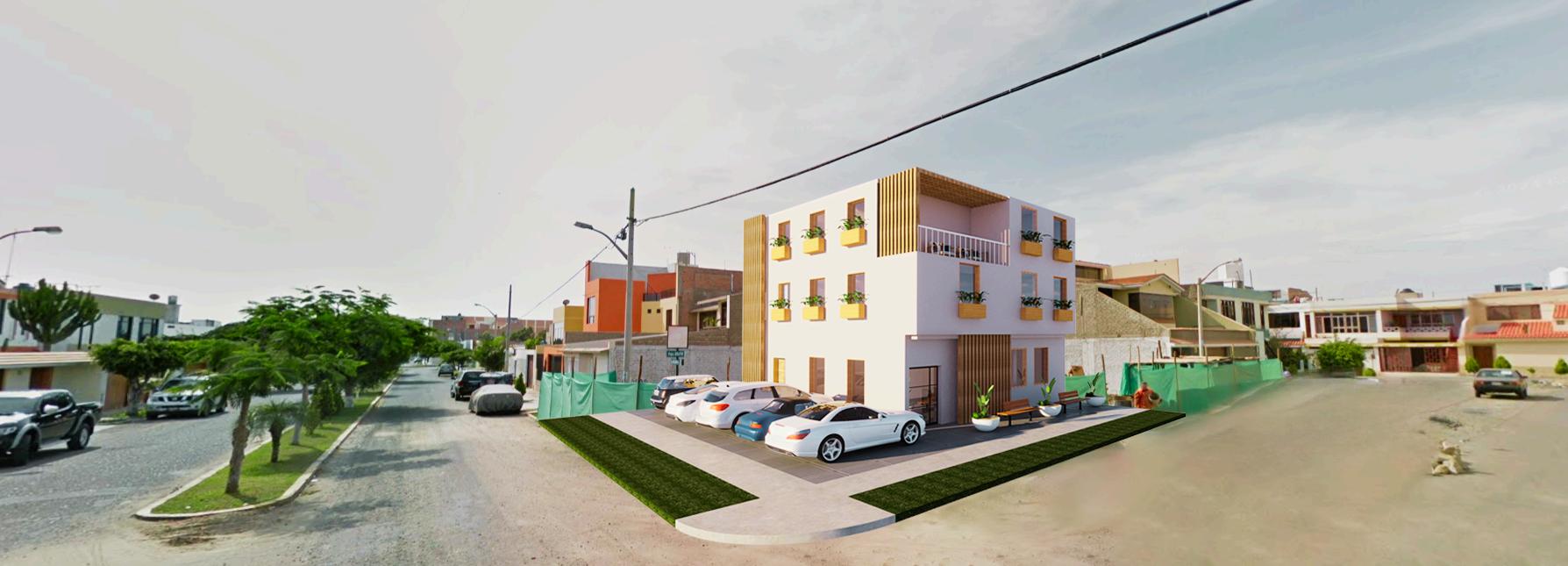

RENDERS

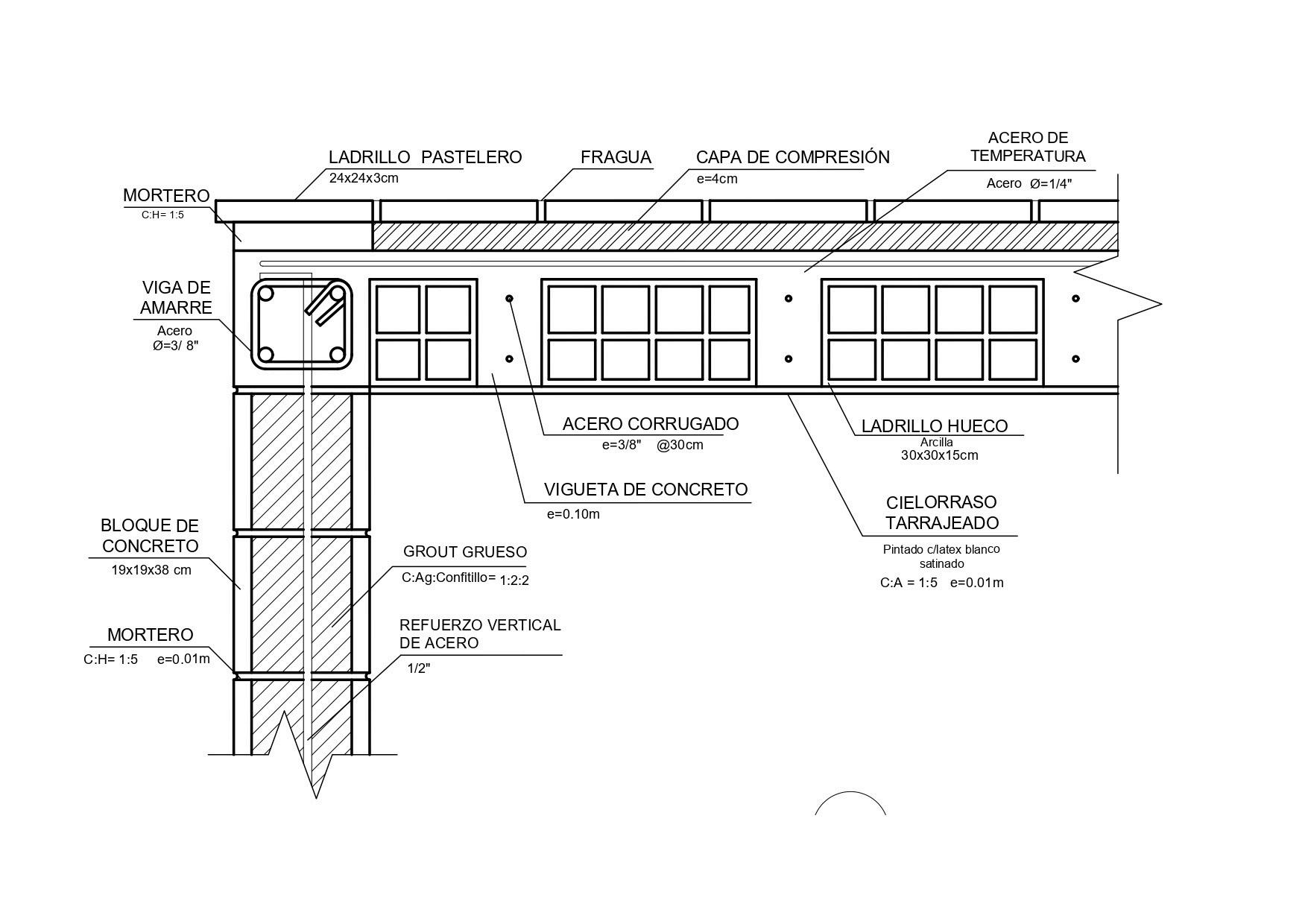

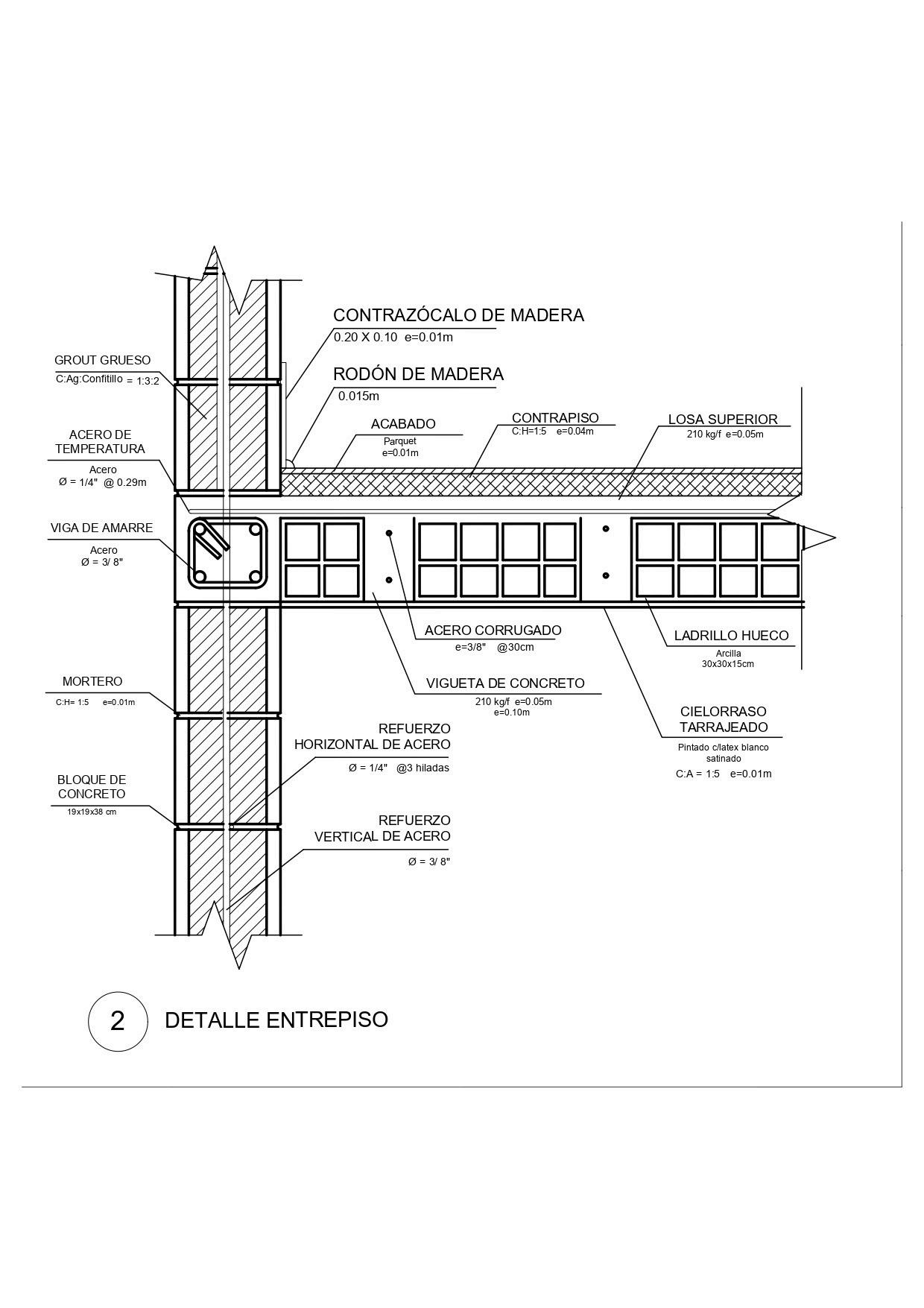

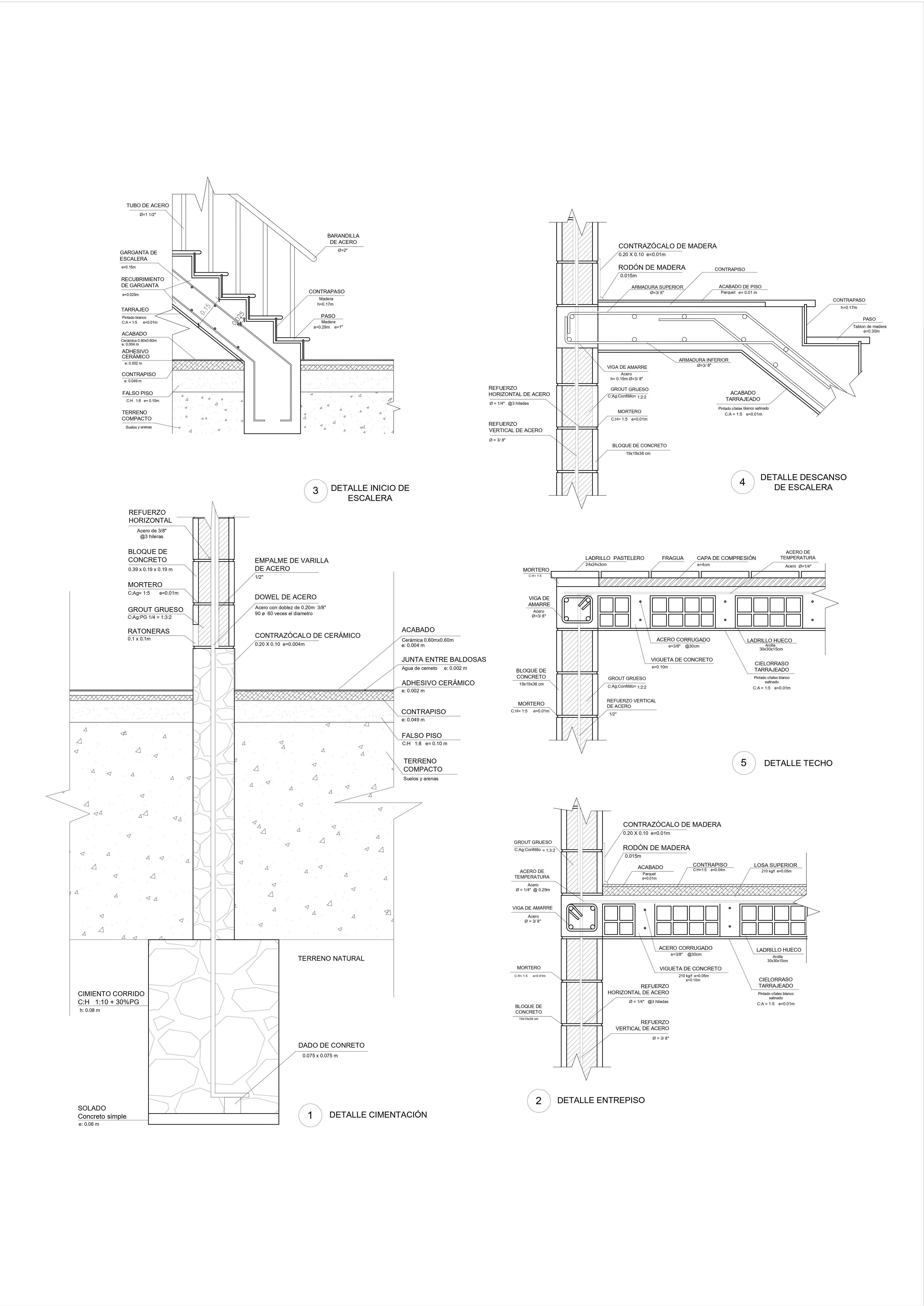

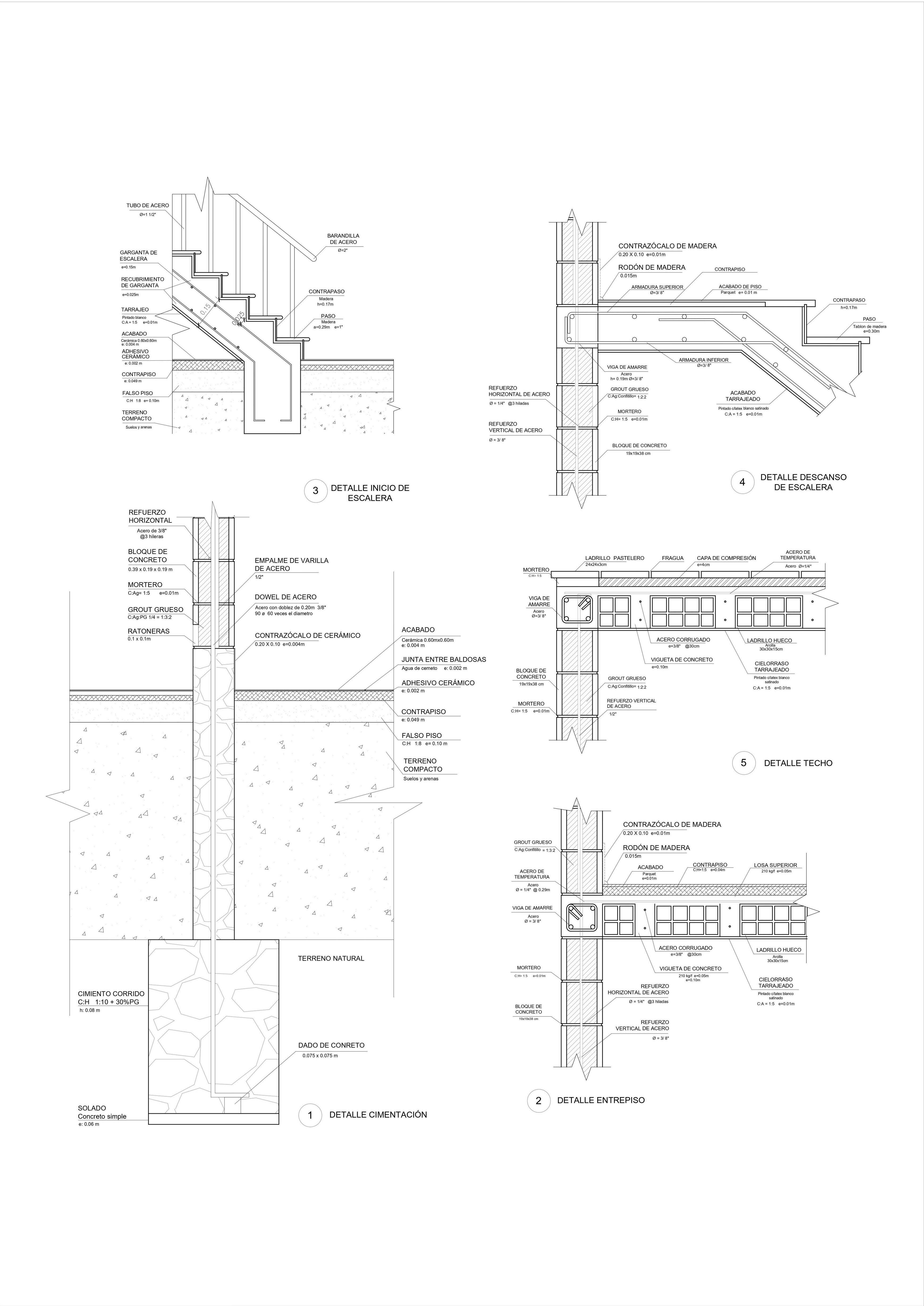

DETALLES CONSTRUCTIVOS

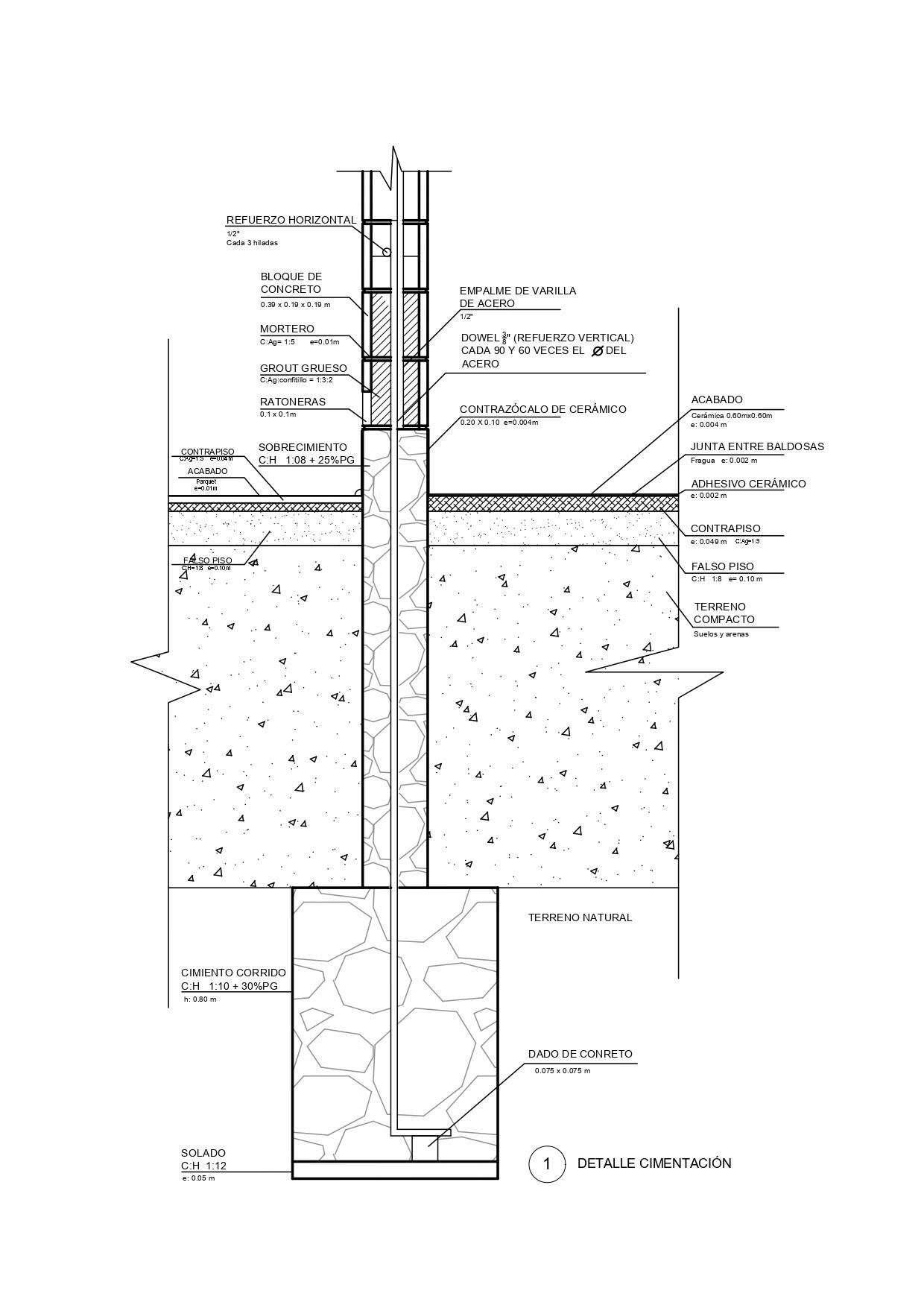

CIMENTACIÓN
CIMENTACIÓN
E. 0.60
ARTÍCULO 51. REFUERZOS
Para buena adhesión entre el concreto líquido y el concreto de asiento de la primera hilada, las celdas deben quedar totalmente libres de polvo o restos de mortero proveniente del proceso de asentado; para el efecto los bloques de la primera hilada tendrán ventanas de limpieza.
E. 0.50
ARTÍCULO 19. PROFUNDIDAD DE CIMENTACIÓN
No debe cimentarse sobre turba, suelo orgánico, tierra vegetal, relleno de desmonte o rellenos sanitario o industrial, ni rellenos No Controlados. Estos materiales inadecuados deberán ser removidos en su totalidad, antes de construir la edificación y ser reemplazados con materiales que cumplan con lo indicado en el Artículo 21.
INICIO D
NORMA A010 - REGLAMENTO
NACIONAL DE EDIFICACIONES
- Las escaleras deberán estar conformadas por tramos, descansos y barandas.
- Máximo de diecisiete pasos, un descanso de 0.90m.
Dimensiones mínimas:
- Paso de la escalera = 0.25m
- Contrapaso = mínimo 0.18m
NORMA A010 - REGLAMENTO NACIONAL DE EDIFICACIONES
Las escaleras deberán estar conformadas por tramos, descansos y barandas.
- Máximo de diecisiete pasos, un descanso de 0.90m.
Dimensiones mínimas:
- Paso de la escalera = 0.25m
- Contrapaso = mínimo 0.18m
Cada tramo de escalera contara con pasos y contrapasaos uniformes, cumpliendo la regla de 2 contrapasos 1 paso. Con un minimo de 0.25 M EN viviendas y un máximo de 0.18m para contrapasos, desde la proyección vertical de dos bordes.
ENTREPISO
NORMA EO70- ESTRUCTURACIÓN Y DISEÑO DE EDIFICACIONES
Es posible predimensionar las losas aligeradas en una dirección y para sobrecargas normales (no superiores a 300 kg/cm2), mediante la relación h= luz libre/30
donde h es el espesor del aligerado (Blanco. A, 1992)
TECHO
NORMA A010 - REGLAMENTO NACIONAL DE EDIFICACIONES
Cada tramo de escalera contara con pasos y contrapasaos uniformes, cumpliendo la regla de 2 contrapasos 1 paso. Con un minimo de 0.25 M EN viviendas y un máximo de 0.18m para contrapasos, desde la proyección vertical de dos bordes.
PROCESOS CONSTRUCTIVOS
BLOQUES DE CONCRETO 1. DRYWALL2.

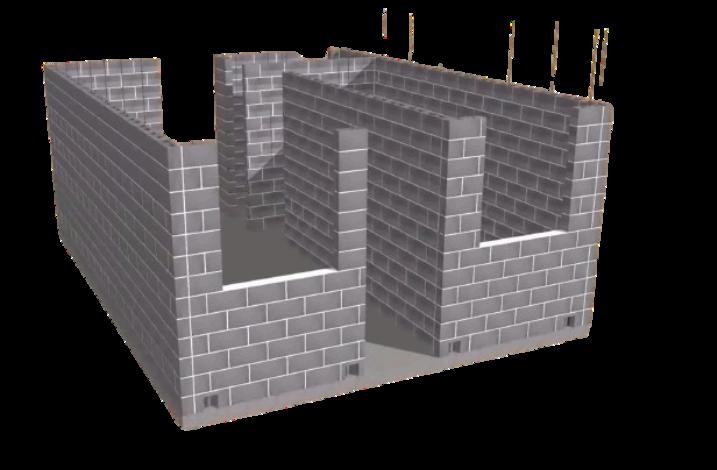

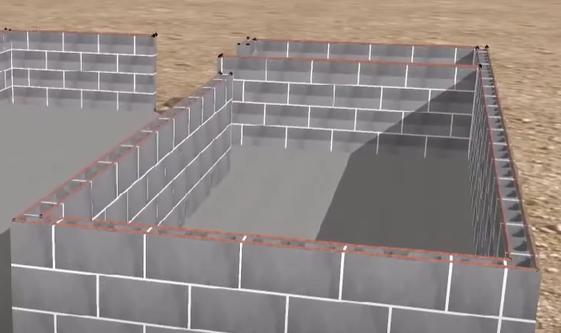

MURO DE BLOQUE DE CONCRETO

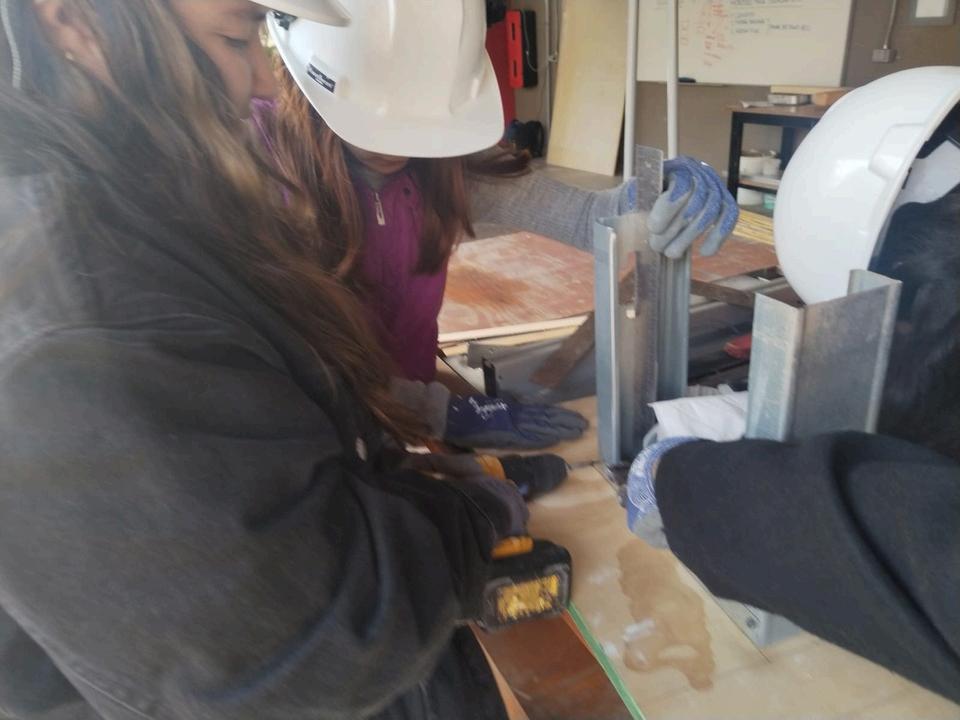

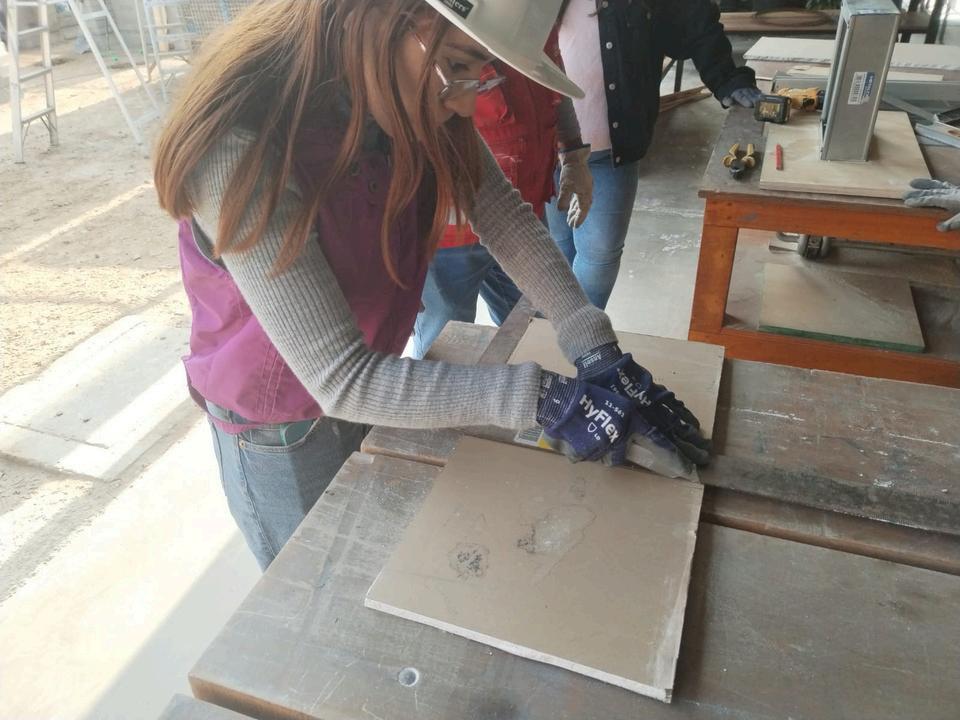

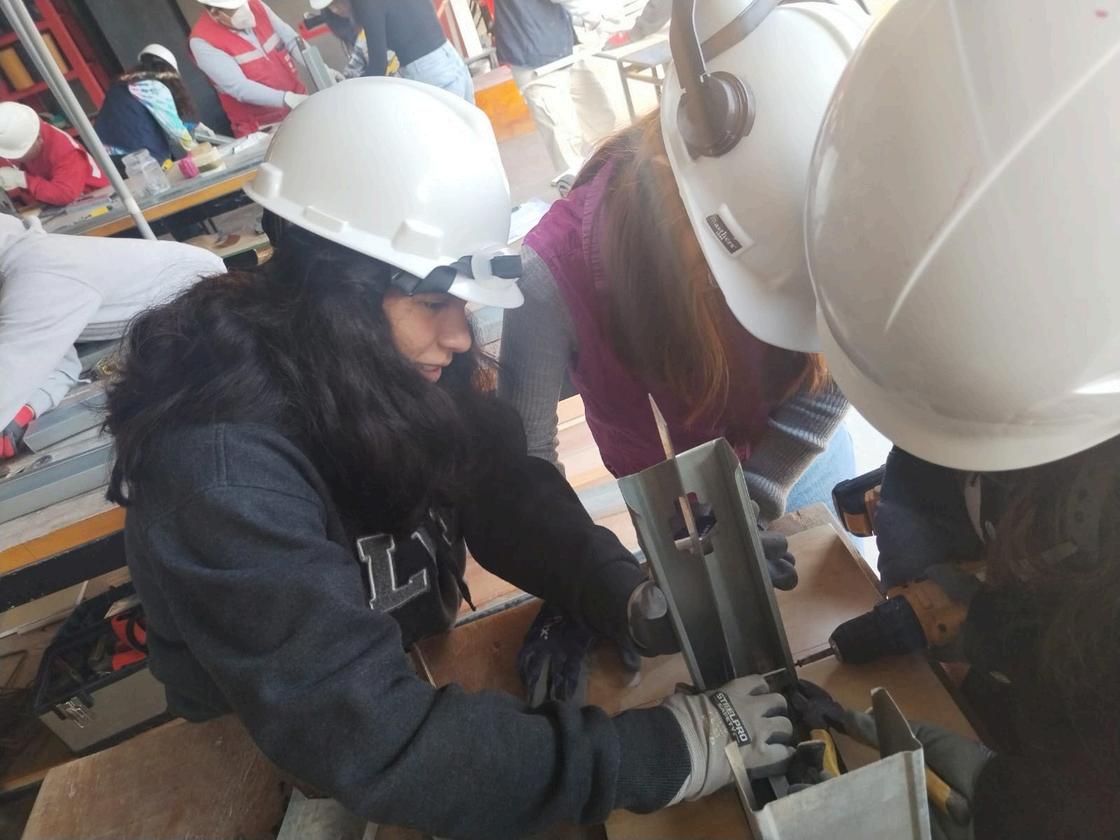

DRYWALL
