Proteus es un software de diseño y simulación de circuitos electrónicos ampliamente utilizado en ingeniería y electrónica. Permite a los usuarios crear y probar diseños de circuitos tanto analógicos como digitales en un entorno virtual.
INTRODUCCIÓN INTRODUCCIÓN INTRODUCCIÓN INTRODUCCIÓN INTRODUCCIÓN INTRODUCCIÓN
Proteus es una herramienta valiosa para el diseño, prueba y depuración de circuitos electrónicos, ofreciendo un entorno integral para ingenieros y diseñadores.
Los generadores en Proteus son componentes simulados que producen señales eléctricas o electrónicas en el software de diseño y simulación de circuitos Proteus.
Produce diversas formas de onda (senoidal, cuadrada, triangular, etc.) para probar la respuesta del circuito a diferentes señales.
Generador de Pulso: Emite pulsos digitales, útil para probar circuitos digitales y microcontroladores.
Generador de Señales Arbitrarias:
Permite crear formas de onda personalizadas según necesidades específicas.
Simular el comportamiento del circuito bajo diferentes condiciones de señal.
Verificar y probar diseños antes de construirlos físicamente.
Experimentar con diversas configuraciones y señales sin necesidad de equipo físico real.
La herramienta más útil para la probar un circuito es el Proteus, pero para hacer una correcta simulación ocupamos ciertas herramientas estás herramientas son:
Osciloscopio
Generador de señales
Voltimetro
Amperimetro
Contador
Sondas Logicas
Frecuencimetro
Analizador de buses

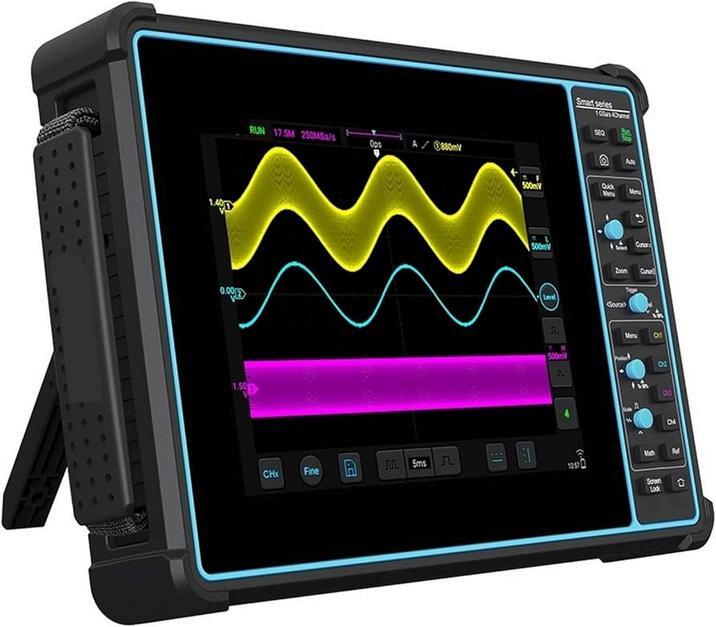

Un osciloscopio es un instrumento de medición electrónica que permite observar la forma de onda de las señales eléctricas. Este dispositivo traduce las señales eléctricas en gráficos visuales, mostrando cómo varían en el tiempo.
Visualización en Tiempo Real: Muestra cómo varía una señal eléctrica con el tiempo. Medición de Parámetros: Permite medir amplitud, frecuencia, período, y otras características de las señales.
Canales Múltiples: Algunos osciloscopios tienen múltiples canales, lo que permite observar varias señales simultáneamente.
Funciones Avanzadas: Incluyen opciones como el almacenamiento de señales, análisis espectral, y disparadores para capturar eventos específicos.

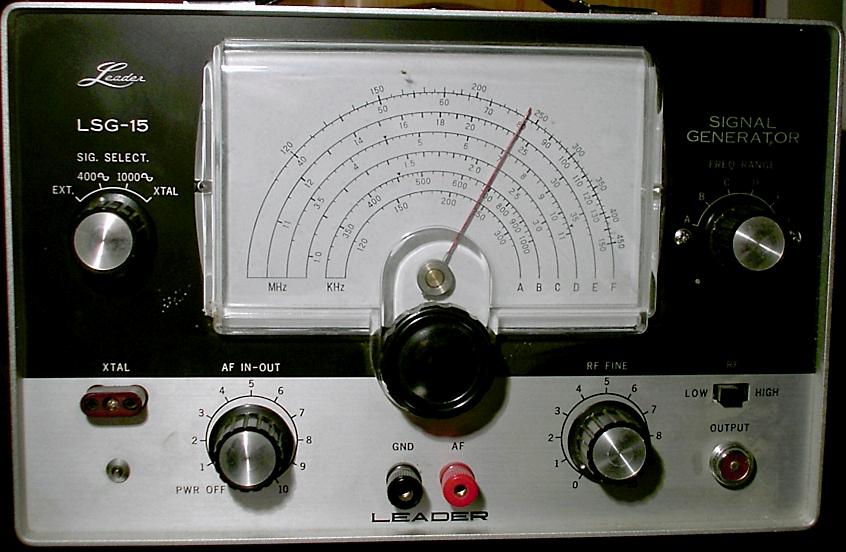

Un generador de señales es un dispositivo electrónico que produce formas de onda o señales eléctricas con características específicas, como frecuencia, amplitud y forma. Estos dispositivos son cruciales en el diseño, prueba y diagnóstico de circuitos electrónicos.
Frecuencia Ajustable: Permite variar la frecuencia de la señal generada.
Amplitud Ajustable: Controla la amplitud de la señal.
Formas de Onda Diversas: Capacidad de generar diferentes formas de onda según la necesidad.
Modulación: Algunos generadores permiten modulación AM, FM, PM, entre otras.
Un voltímetro es un instrumento de medición que se utiliza para medir la diferencia de potencial eléctrico (voltaje) entre dos puntos en un circuito
Medición de Voltaje: Puede medir voltajes en corriente continua (DC) y corriente alterna (AC). Precisión: Proporciona lecturas precisas del voltaje.
Rango de Medición: Tiene diferentes rangos para medir diversos niveles de voltaje.
Un amperímetro es un instrumento de medición utilizado para medir la corriente eléctrica que fluye a través de un circuito.
Medición de Corriente: Mide la corriente en amperios (A), tanto en corriente continua (DC) como en corriente alterna (AC).
Conexión en Serie: Debe conectarse en serie con el circuito para medir la corriente.
Rango de Medición: Dispone de diferentes rangos para medir corrientes de varios niveles.
Un contador es un dispositivo digital que cuenta el número de eventos o pulsos eléctricos que se le aplican.
Medición de Corriente: Mide la corriente en amperios (A), tanto en corriente continua (DC) como en corriente alterna (AC).
Conexión en Serie: Debe conectarse en serie con el circuito para medir la corriente.
Rango de Medición: Dispone de diferentes rangos para medir corrientes de varios niveles.
Las sondas lógicas son herramientas de prueba utilizadas en electrónica para verificar el estado lógico (alto o bajo) de las señales en un circuito digital.
Indicador de Estado: Muestra si un punto en el circuito está en un estado lógico alto (1) o bajo (0), generalmente mediante luces LED.
Facilidad de Uso: Se conectan directamente al punto de prueba en el circuito.
Velocidad de Respuesta: Detectan cambios rápidos en las señales lógicas, a veces indicando transiciones rápidas o pulsos.
Un frecuencímetro es un instrumento de medición utilizado para medir la frecuencia de una señal eléctrica, es decir, el número de ciclos por segundo de una onda.
Medición de Frecuencia: Mide la frecuencia de señales en hercios (Hz). Precisión: Proporciona lecturas precisas de frecuencias en un amplio rango. Rango de Medición: Puede medir frecuencias desde unos pocos hertzios hasta varios gigahercios, dependiendo del modelo.
Un analizador de buses es un dispositivo de prueba que se utiliza para monitorear y analizar las comunicaciones en un bus de datos digital, como los buses de comunicación en sistemas electrónicos y de computación.
Monitoreo de Datos: Captura y muestra los datos que se transmiten en el bus, permitiendo ver la comunicación entre diferentes componentes del sistema.
Análisis de Protocolo: Interpreta y decodifica los protocolos de comunicación, mostrando información como comandos, direcciones y datos transferidos.
Visualización de Tráfico: Proporciona gráficos, tablas y formas de onda para facilitar el análisis del tráfico en el bus.
O N
Proteus es una herramienta esencial para el diseño y simulación de circuitos electrónicos. Su capacidad para crear, simular y analizar circuitos en un entorno virtual facilita el desarrollo y la depuración de proyectos electrónicos de manera eficiente y precisa.
