DET SIMPLE GJORT HELT ENKELT

NS Give Elementer L­støttevægge er udviklet på baggrund af mange års erfaring med produktion og montage af LS­elementer.

L­støttevægge er designet i et simpelt, enkelt og ikke mindst, robust design. Med tosidet lodrette og formglatte overflader, i en række af forskellige standard højder. Alle højder bygges simpelt og enkelt sammen uden forskel i overgang imellem højder ift. normale L­støttevægge.

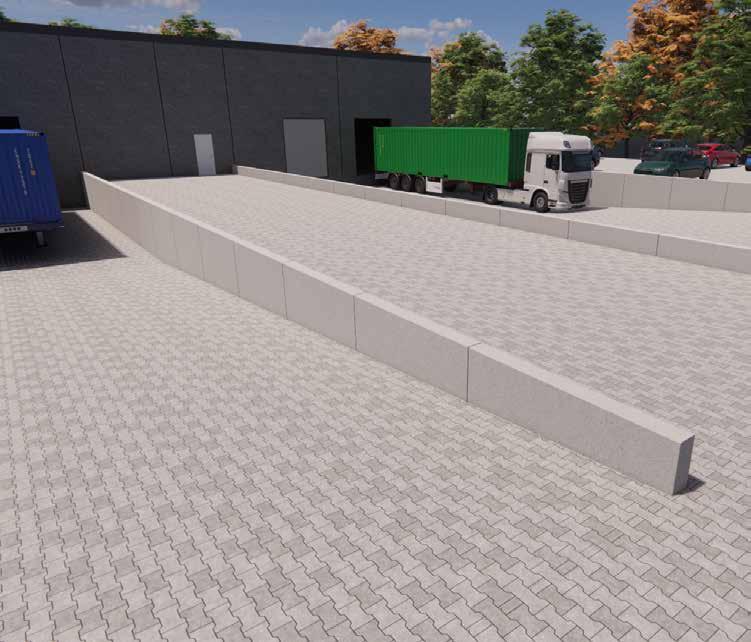

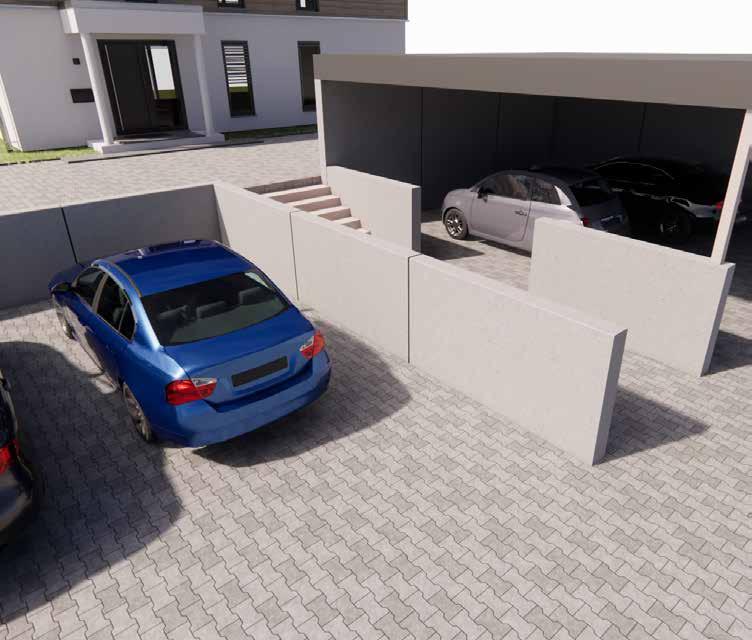

Vores L­støttevægge anvendes til alt fra støttevægge haven, genbrugsstationer, læsseramper til industribyggeri, kornhaller, parkanlæg og som udligning af niveauforskelle. Med standard hjørne­ og vinkel løsninger, er det nærmest kun fantasien der sætter grænser for sammenbygning af højder og vinkler og dermed anvendelsesmulighederne for L­støttevægge. denne brochure kan du finde de tekniske og designmæssige specifikationer for L­støttevægge. Under hver højde finder du vejledning for udførsel af montageunderlag og principskitser for disse.

Vi hjælper gerne med yderlig information, hjælp til skitseforslag eller generel udførsel for brugen af vores L­støttevægge. Du kan via vores konsulenter og tegnestue rekvirere alle vore standardmodeller på L­støttevægge som Revit eller dwg. filer.

LS-150

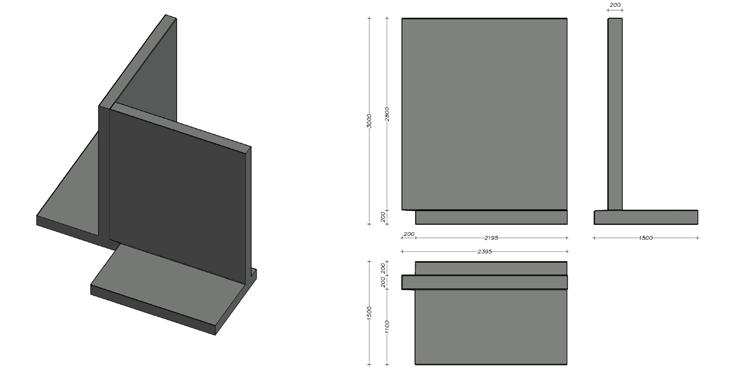

LS­150 ­ Støttevæg

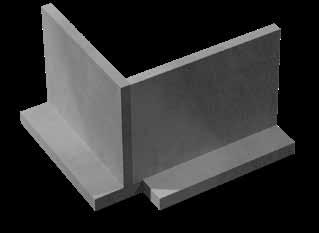

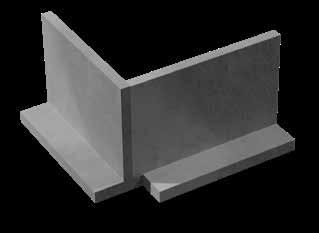

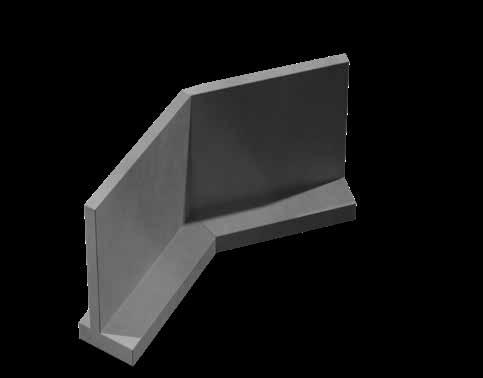

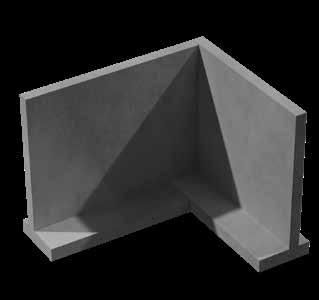

LS­150 ­ Indvendigt hjørne

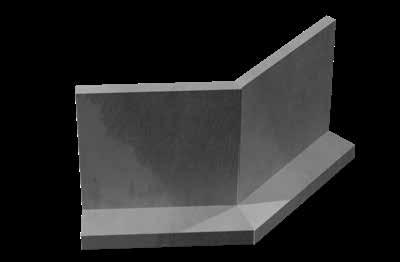

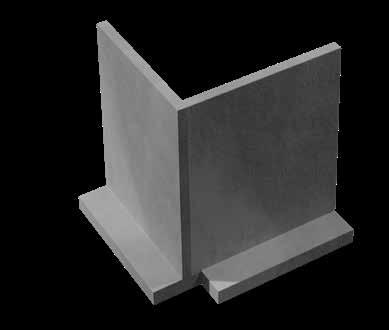

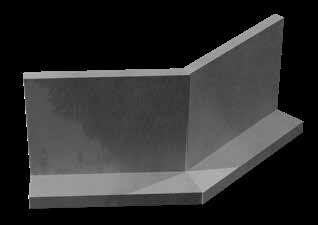

LS­150 ­ Udvendigt hjørne

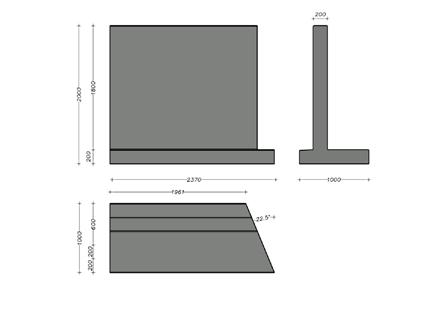

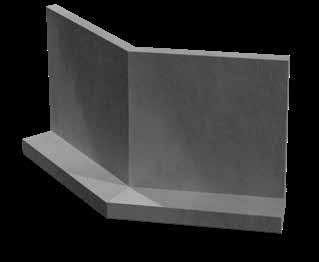

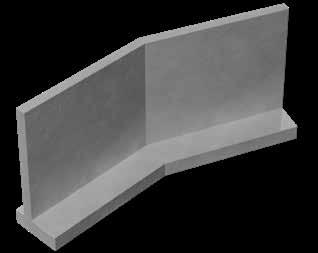

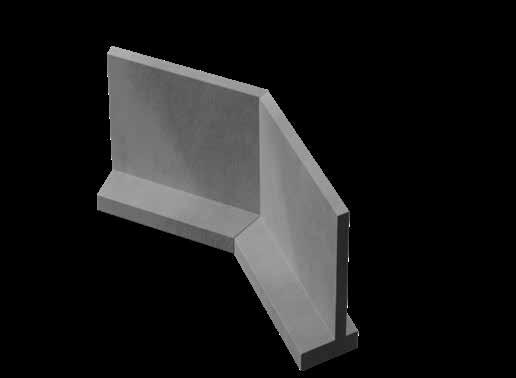

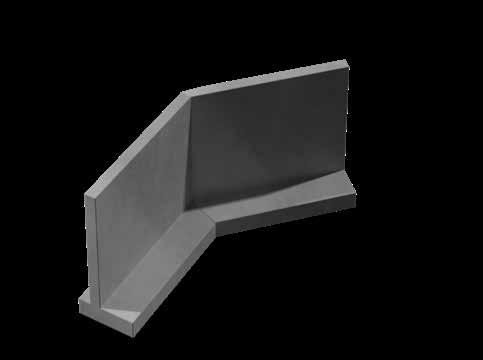

LS­150 ­ Indvendigt hjørne 22,5°

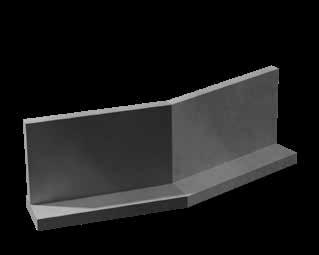

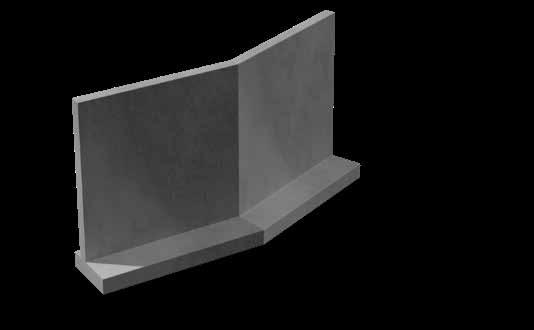

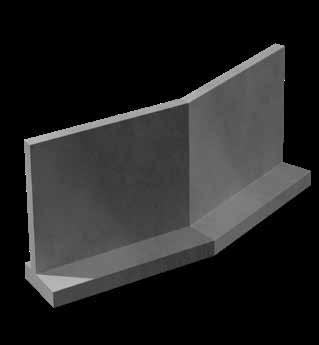

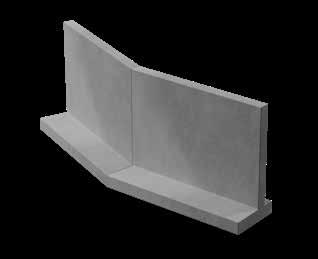

LS­150 ­ Udvendigt hjørne 22,5°

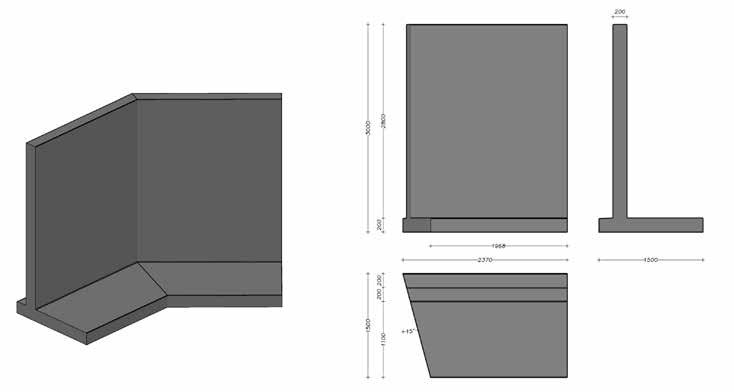

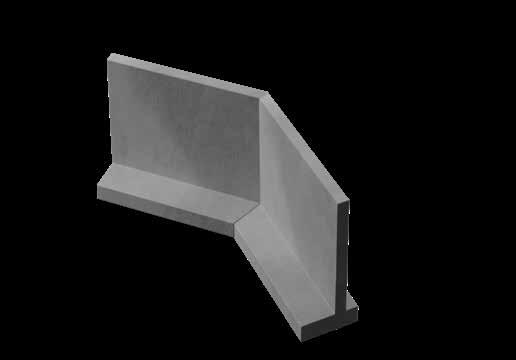

LS­150 ­ Indvendigt hjørne 15°

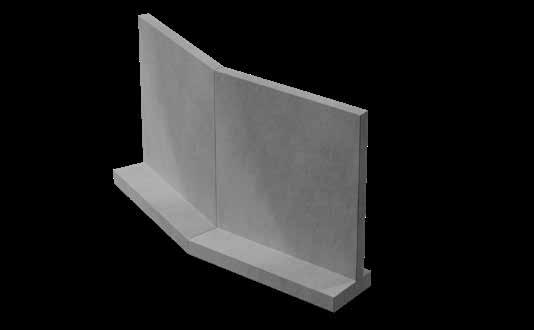

LS­150 ­ Udvendigt hjørne 15°

LS-200

LS­200 ­ Støttevæg

LS­200 ­ Indvendigt hjørne

LS­200 ­ Udvendigt hjørne

LS­200 ­ Indvendigt hjørne 22,5°

LS­200 ­ Udvendigt hjørne 22,5°

LS­200 ­ Indvendigt hjørne 15°

LS­200 ­ Udvendigt hjørne 15°

LS-250

LS­250 ­ Støttevæg

LS­250 ­ Indvendigt hjørne

LS­250 ­ Udvendigt hjørne

LS­250 ­ Indvendigt hjørne 22,5°

LS­250 ­ Udvendigt hjørne 22,5°

LS­250 ­ Indvendigt hjørne 15°

LS­250 ­ Udvendigt hjørne 15°

LS-300

LS­300 ­ Støttevæg

LS­300 ­ Indvendigt hjørne

LS­300 ­ Udvendigt hjørne

LS­300 ­ Indvendigt hjørne 22,5°

LS­300 ­ Udvendigt hjørne 22,5°

LS­300 ­ Indvendigt hjørne 15°

LS­300 ­ Udvendigt hjørne 15°

VEJLEDNINGER

LS­150 ­ vejledninger

LS­200 ­ vejledninger

LS­250 ­ vejledninger

LS­300 ­ vejledninger

Mere end 55 år med betonelementer til industri, detail, landbrug og boliger

Vores medarbejdere er vores vigtigste resource ­ og det har de været i flere generationer.

Give Elementer er certificeret af Bureau Veritas Certification A/S

Ved dette symbol henviser vi til vores vejledninger for hvert produkt. Vejledningerne beskriver det korrektur underlag og optimal støtte til elementerne.

NS Give Elementer A/S, har siden 2008 været en selvstændig del af Give Elementfabrik A/S, som er etableret i 1964. NS Give Elementer A/S beskæftiger pt. 25 mand fordelt i produktion og administration. Fabrikken har egen salgs­ og montageafdeling samt tegnestue. Størrelsen af vores virksomhed bevirker, at der ikke er langt fra salg til tegnestue, til produktion til montage.

Vi råder i dag over ca. 4.000 m2 produktion og ca. 490 m2 administrationsbygninger.

Vores kerneprodukter er L­støttevægge til industri, LS­elementer og en række standardprodukter som kanalvægge, gang­ og lejeplader til landbrug.

Herudover råder vi over vægproduktion af massiv­vægge samt formglatte isolerede og u­isolerede facadeelementer. Vores vægproduktion, anvendes typisk som skillevægge, brandsektionsvægge, lejlighedsskel, m.m. som hovedsageligt henvender sig til industri, dambrugssektoren og landbrug.

Alle vores produkter er støbt beton med reduceret cementindhold og vi er dermed et solidt skridt på vejen imod bæredygtig betonproduktion med reduceret CO2 aftryk.

Vores produkter leveres hovedsageligt i Danmark, med export til Norge, Sverige og Tyskland.

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

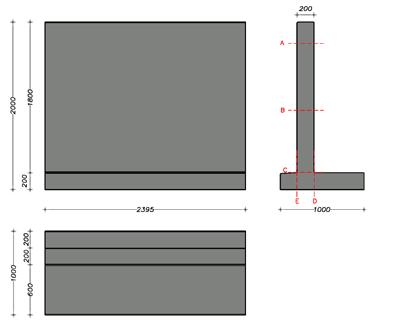

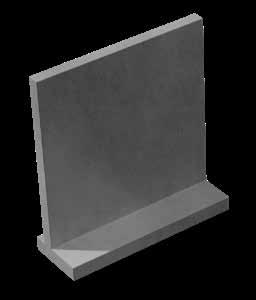

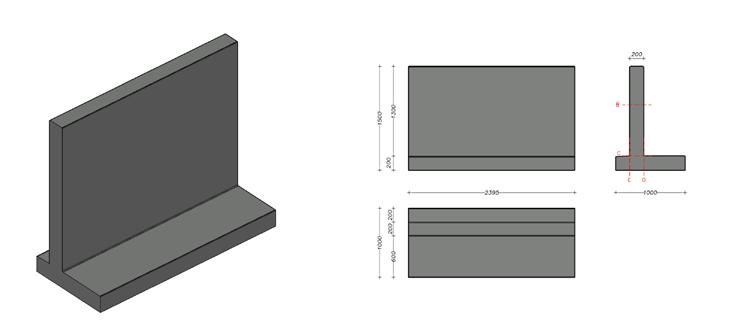

Støttevæg LS-150 × 240

Vægt pr. stk. 2535 kg

Vægt pr. lbm. 1056 kg

Vejledning

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

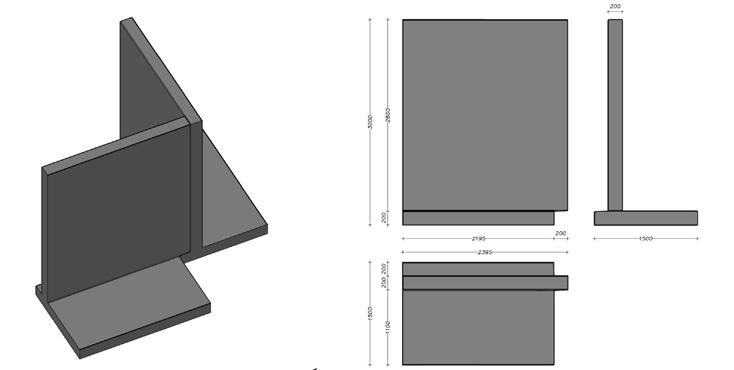

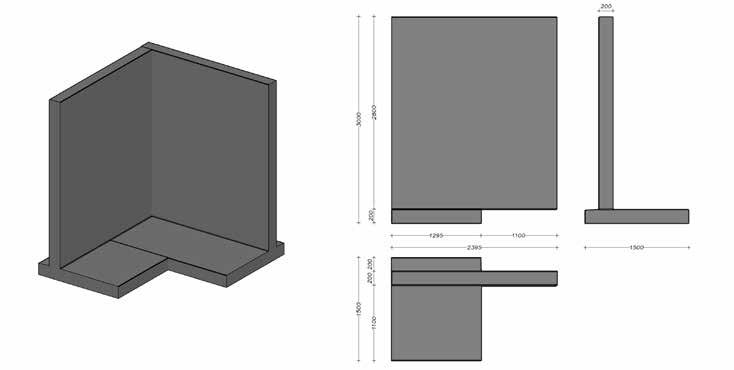

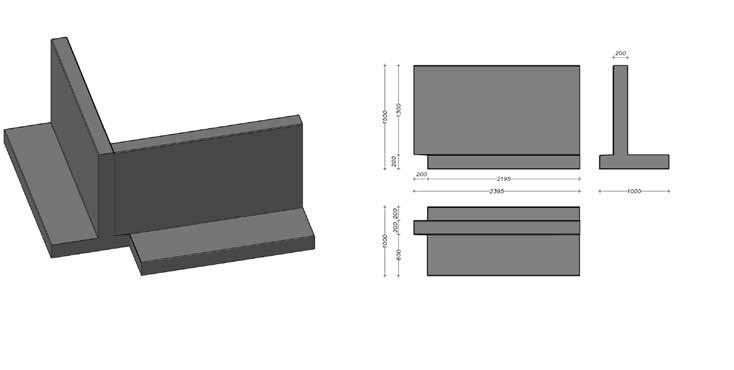

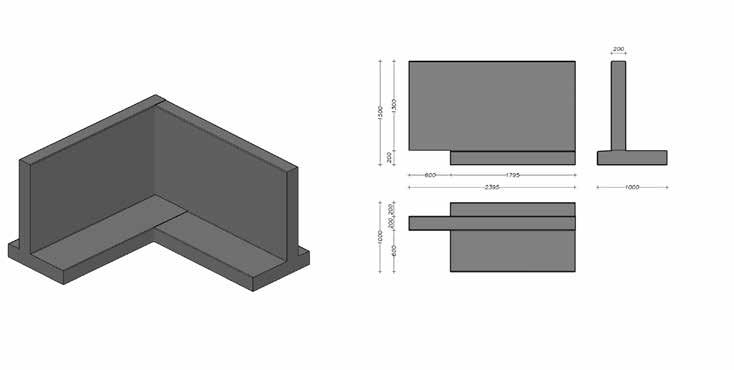

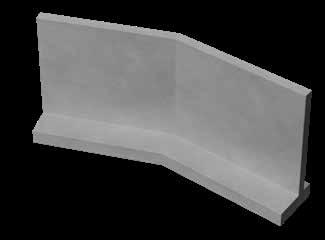

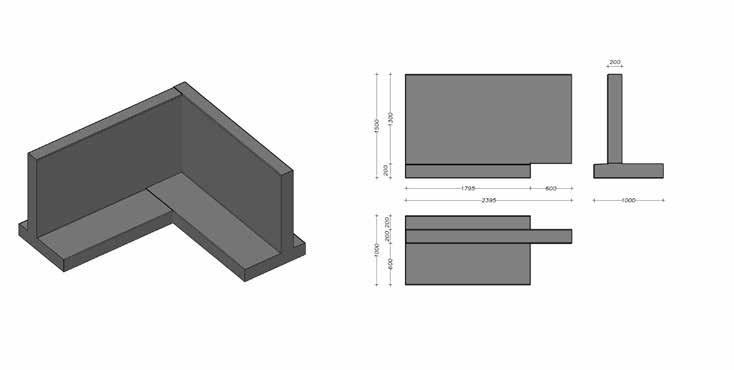

Indvendigt højre hjørne LS-150 × 240

Vægt pr. stk. 2440 kg

Vægt pr. lbm. 1016 kg

Indvendigt venstre hjørne LS-150 × 240

Vægt pr. stk. 2440 kg

Vægt pr. lbm. 1016 kg

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

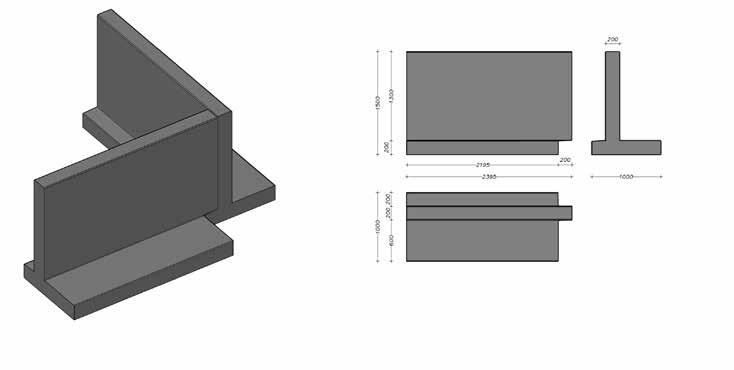

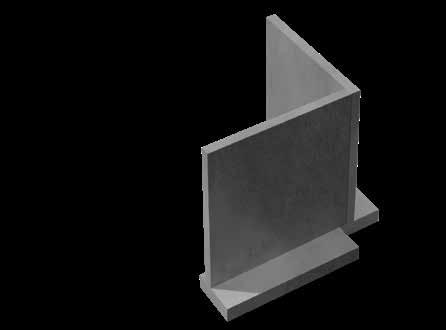

Udvendigt højre hjørne LS-150 × 240

Vægt pr. stk. 2255 kg

Vægt pr. lbm. 940 kg

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

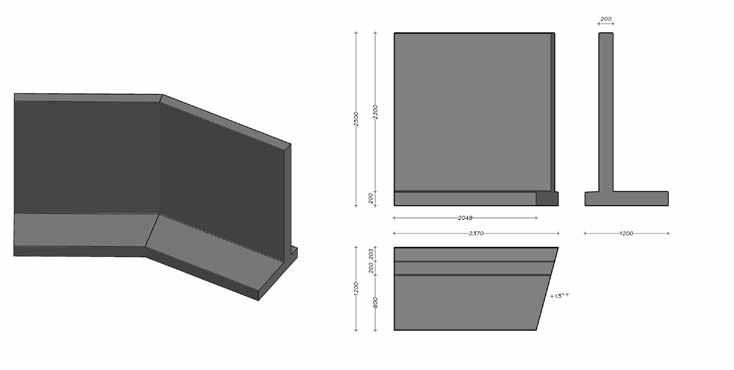

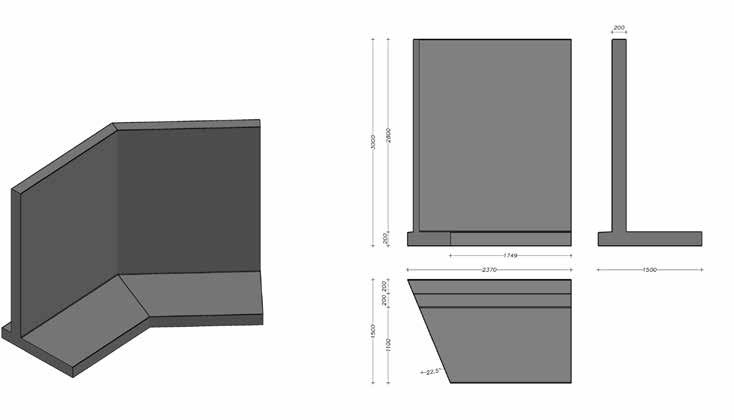

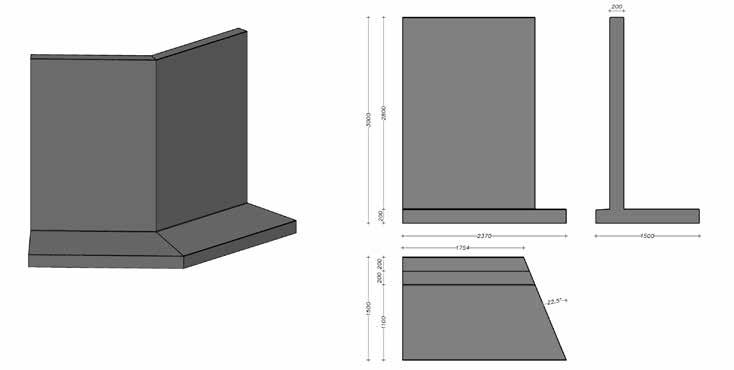

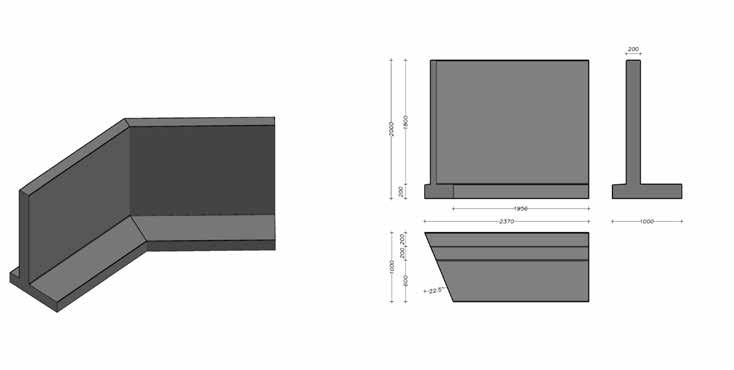

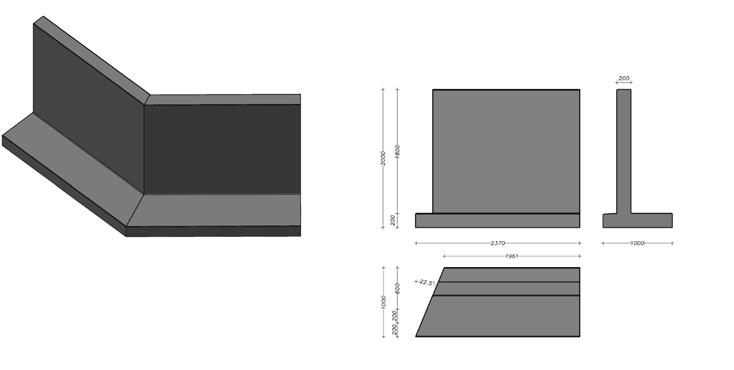

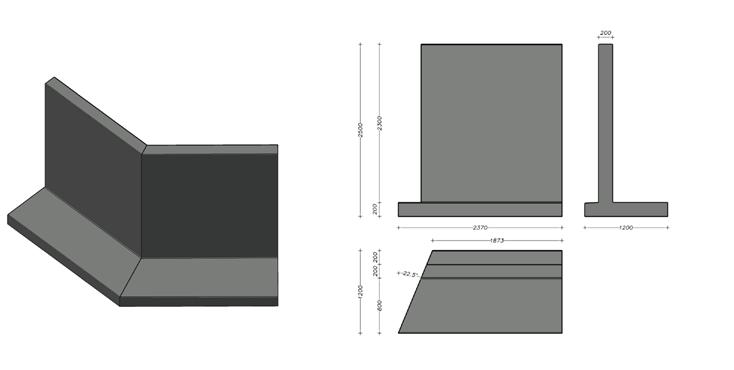

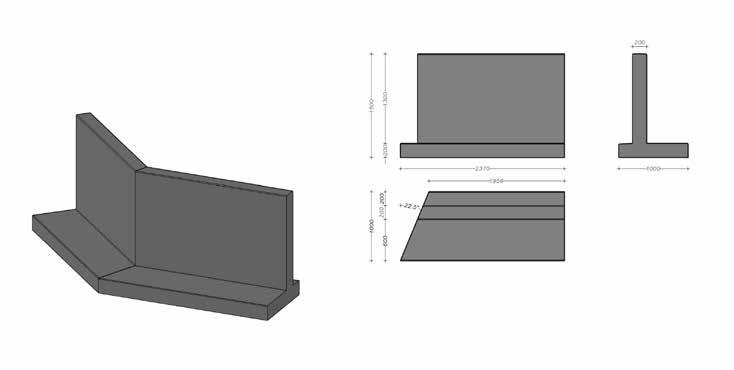

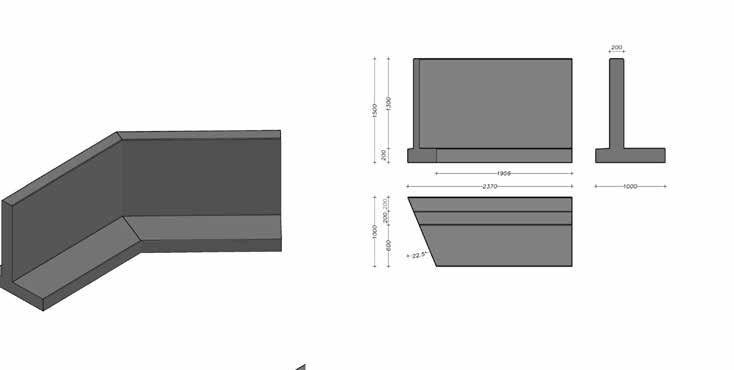

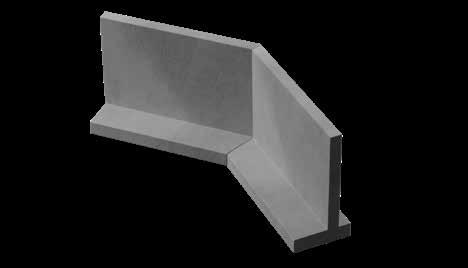

Indvendigt højre hjørne 22,5°

LS-150 × 240

Vægt pr. stk. 2235 kg

Vægt pr. lbm. 945 kg

Udvendigt venstre hjørne LS-150 × 240

Vægt pr. stk. 2255 kg

Vægt pr. lbm. 940 kg

Indvendigt venstre hjørne 22,5°

LS-150 × 240

Vægt pr. stk. 2235 kg

Vægt pr. lbm. 945 kg

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

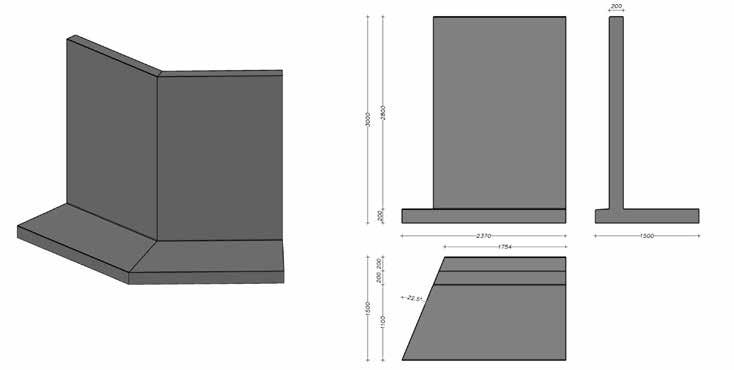

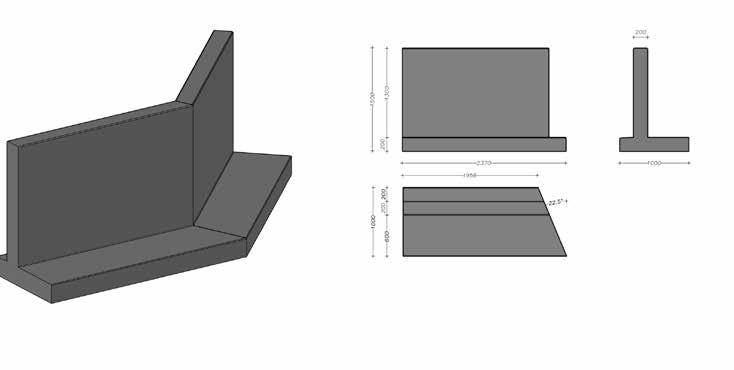

Udvendigt højre hjørne 22,5°

LS-150 × 240

Vægt pr. stk. 2335 kg

Vægt pr. lbm. 985 kg

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

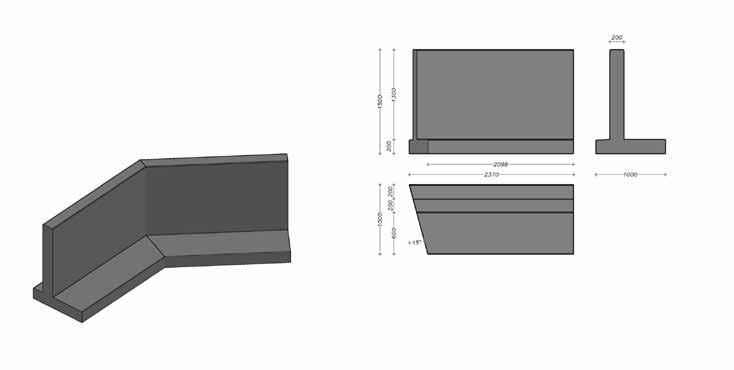

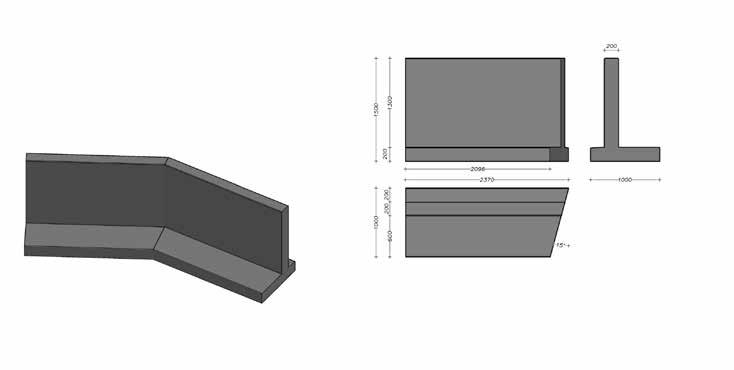

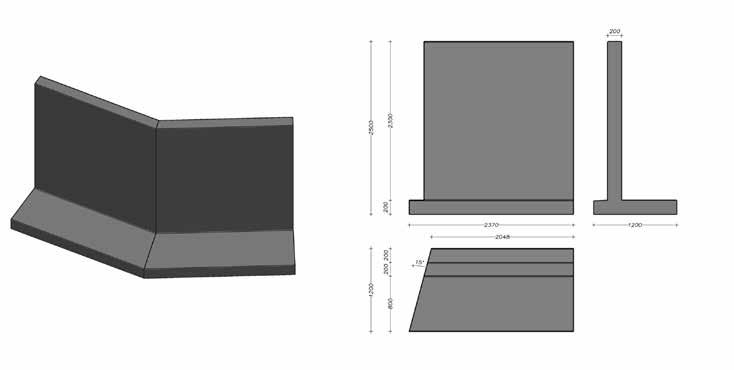

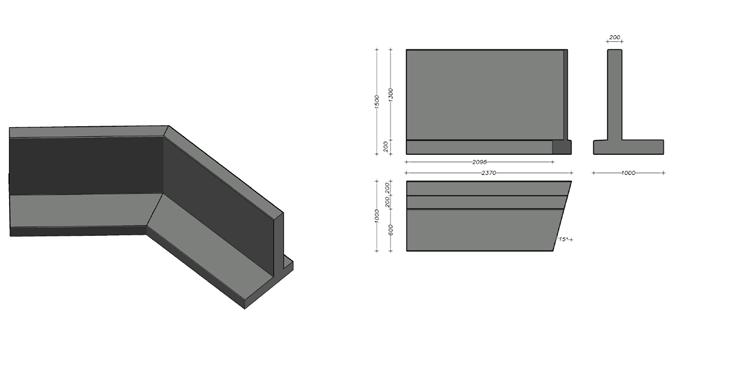

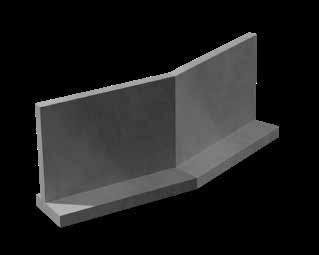

Indvendigt højre hjørne 15°

LS-150 × 240

Vægt pr. stk. 2330 kg

Vægt pr. lbm. 985 kg

Udvendigt venstre hjørne 22,5°

LS-150 × 240

Vægt pr. stk. 2235 kg

Vægt pr. lbm. 985 kg

Indvendigt venstre hjørne 15°

LS-150 × 240

Vægt pr. stk. 2330 kg

Vægt pr. lbm. 985 kg

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

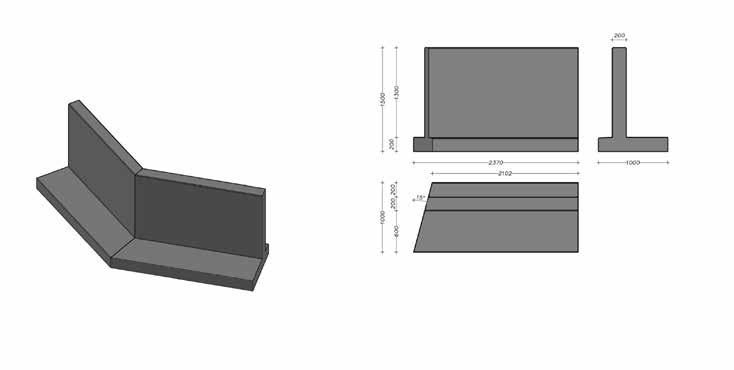

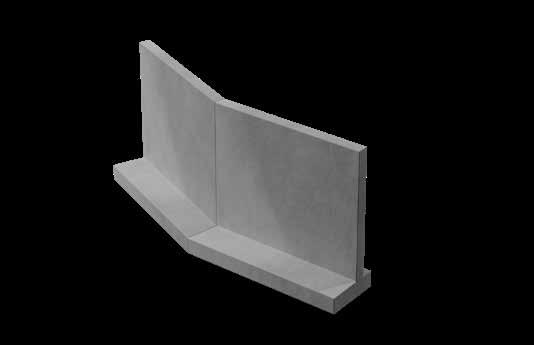

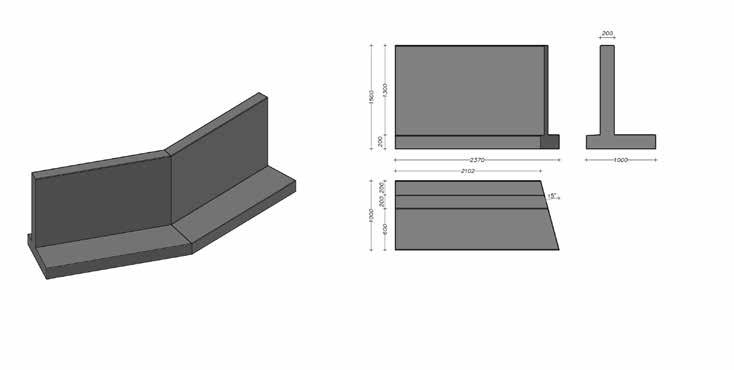

Udvendigt højre hjørne 15°

LS-150 × 240

Vægt pr. stk. 2385 kg

Vægt pr. lbm. 1005 kg

Udvendigt venstre hjørne 15°

LS-150 × 240

Vægt pr. stk. 2385 kg

Vægt pr. lbm. 1005 kg

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

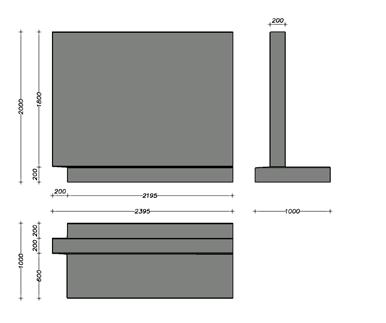

L-200 Støttevæg

Støttevæg

LS-200 × 240

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

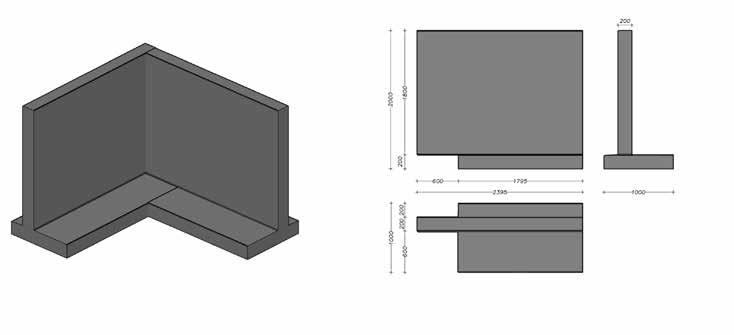

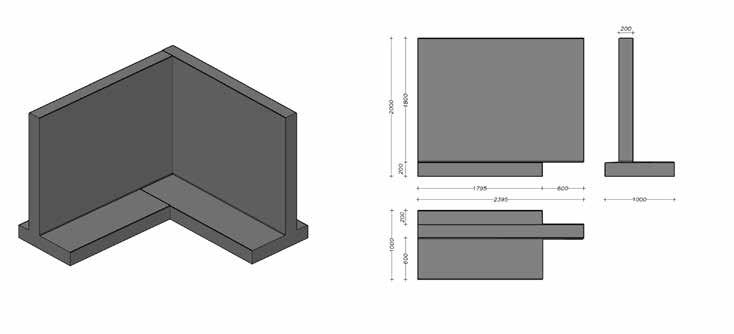

L-200 Støttevæg - Indvendigt hjørne.

L-200 Støttevæg - Indvendigt hjørne.

L-200 Støttevæg - Indvendigt hjørne.

L-200 Støttevæg - Indvendigt hjørne.

L-200 Støttevæg - Indvendigt hjørne.

L-200x240 - Indvendigt højre hjørne

L-200x240 - Indvendigt højre hjørne

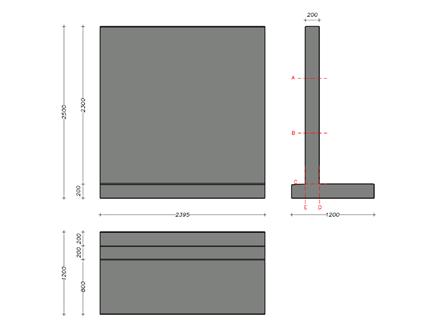

L-200x240 - Støttevæg - Regningsmæssigt moment - MRd= 28,2 kNm/m

Vægt pr. stk. 3085 kg

Vægt pr. stk. 3149 kg. Vægt pr. lbm. 1312 kg. Støttevæg ensarmeret både væg og fod og kan overalt optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Vægt pr. lbm. 1285 kg

Vejledning

Indvendigt højre hjørne LS-200 × 240

L-200x240 - Indvendigt højre hjørne

Vægt pr. stk. 2995 kg

Vægt pr. stk. 3052 kg. Vægt pr. lbm. 1272 kg. Støttevæg er ensarmeret væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

L-200x240 - Indvendigt højre hjørne

Vægt pr. lbm. 1248 kg

Vægt pr. stk. 3052 kg. Vægt pr. lbm. 1272 kg. Støttevæg er ensarmeret væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

L-200x240 - Indvendigt højre hjørne

Vægt pr. stk. 3052 kg. Vægt pr. lbm. 1272 kg. Støttevæg er ensarmeret væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Vægt pr. stk. 3052 kg. Vægt pr. lbm. 1272 kg. Støttevæg er ensarmeret væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Vægt pr. stk. 3052 kg. Vægt pr. lbm. 1272 kg.

Støttevæg er ensarmeret væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

L-200x240 - Indvendigt venstre hjørne

L-200x240 - Indvendigt venstre hjørne

Indvendigt venstre hjørne LS-200 × 240

L-200x240 - Indvendigt venstre hjørne

Vægt pr. stk. 3052 kg. Vægt pr. lbm. 1272 kg.

L-200x240 - Indvendigt venstre hjørne

Vægt pr. stk. 3052 kg. Vægt pr. lbm. 1272 kg. Støttevæg er ensarmeret væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Vægt pr. stk. 3052 kg. Vægt pr. lbm. 1272 kg. Støttevæg er ensarmeret væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

L-200x240 - Indvendigt venstre hjørne

Støttevæg er ensarmeret væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Vægt pr. stk. 2995 kg

Vægt pr. stk. 3052 kg. Vægt pr. lbm. 1272 kg. Støttevæg er ensarmeret væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Vægt pr. stk. 3052 kg. Vægt pr. lbm. 1272 kg. Støttevæg er ensarmeret væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Vægt pr. lbm. 1248 kg

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

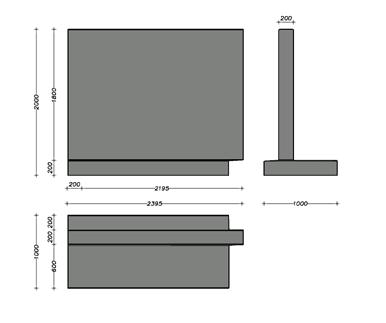

Udvendigt højre hjørne LS-200 × 240

Vægt pr. stk. 2805 kg

Vægt pr. lbm. 1168 kg

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

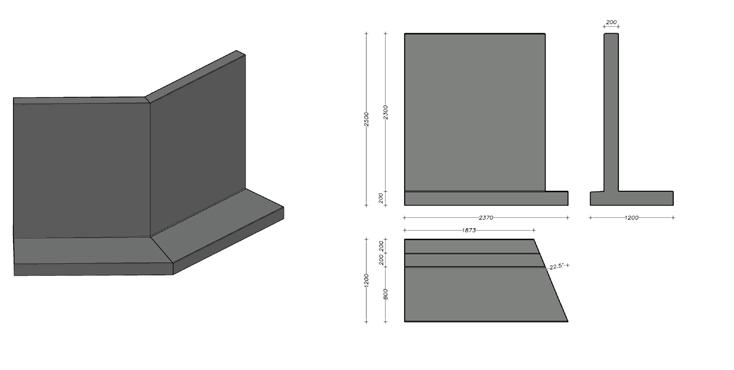

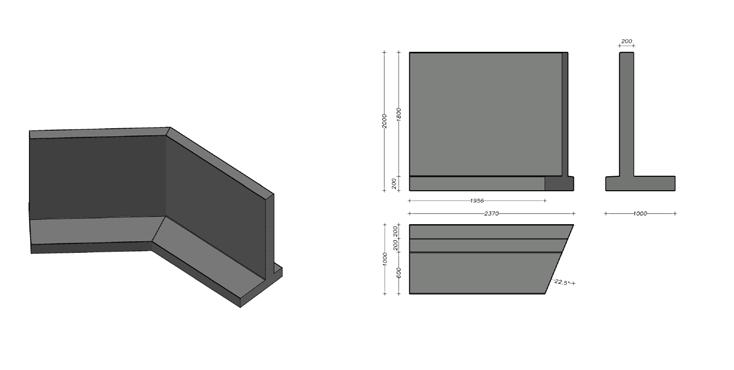

Indvendigt højre hjørne 22,5°

LS-200 × 240

Vægt pr. stk. 2720 kg

Vægt pr. lbm. 1148 kg

Udvendigt venstre hjørne

LS-200 × 240

Vægt pr. stk. 2805 kg

Vægt pr. lbm. 1168 kg

Indvendigt venstre hjørne 22,5°

LS-200 × 240

Vægt pr. stk. 2720 kg

Vægt pr. lbm. 1148 kg

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Udvendigt højre hjørne 22,5°

LS-200 × 240

Vægt pr. stk. 2850 kg

Vægt pr. lbm. 1205 kg

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

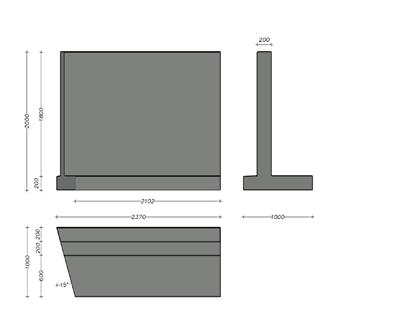

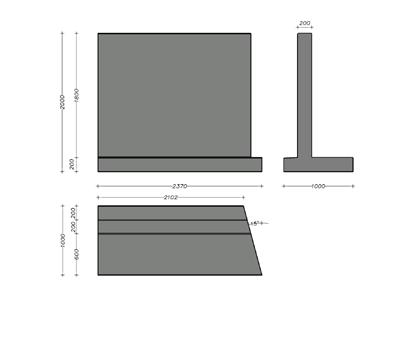

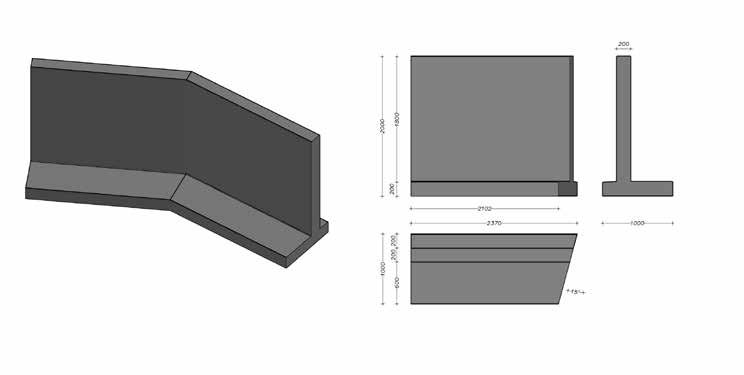

Indvendigt højre hjørne 15°

LS-200 × 240

Vægt pr. stk. 2830 kg

Vægt pr. lbm. 1194 kg

Udvendigt venstre hjørne 22,5°

LS-200 × 240

Vægt pr. stk. 2850 kg

Vægt pr. lbm. 1205 kg

Indvendigt Venstre hjørne 15°

LS-200 × 240

Vægt pr. stk. 2830 kg

Vægt pr. lbm. 1194 kg

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

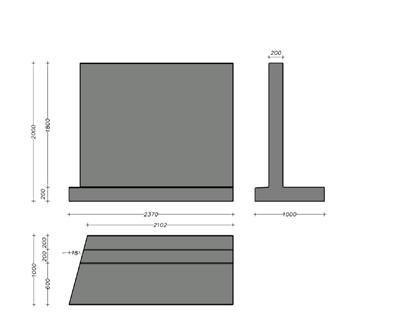

Udvendigt højre hjørne 15°

LS-200 × 240

Vægt pr. stk. 2920 kg

Vægt pr. lbm. 1232 kg

Udvendigt Venstre hjørne 15°

LS-200 × 240

Vægt pr. stk. 2920 kg Vægt pr. lbm. 1232 kg

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Støttevæg LS-250 × 240

Vægt pr. stk. 3860 kg

Vægt pr. lbm. 1608 kg

Vejledning

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

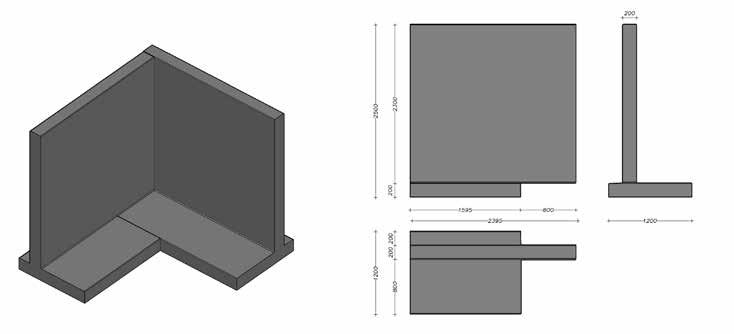

Indvendigt højre hjørne LS-250 × 240

Vægt pr. stk. 3740 kg

Vægt pr. lbm. 1558 kg

Indvendigt venstre hjørne LS-250 × 240

Vægt pr. stk. 3740 kg

Vægt pr. lbm. 1558 kg

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

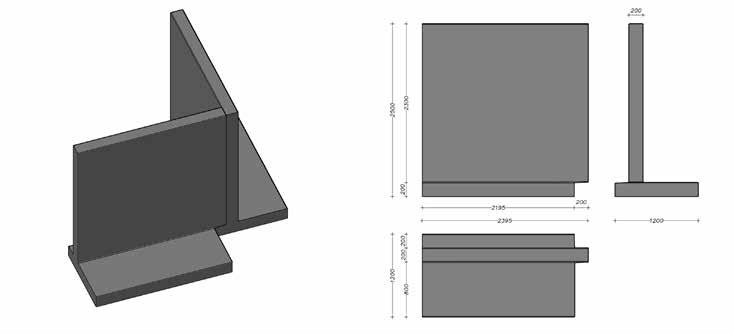

Udvendigt højre hjørne

LS-250 × 240

Vægt pr. stk. 3410 kg

Vægt pr. lbm. 1420 kg

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

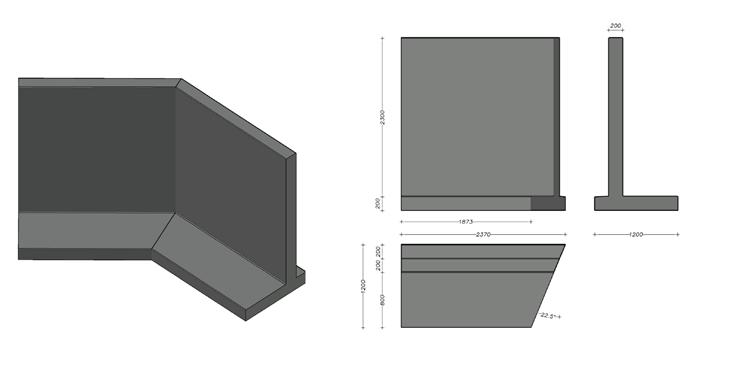

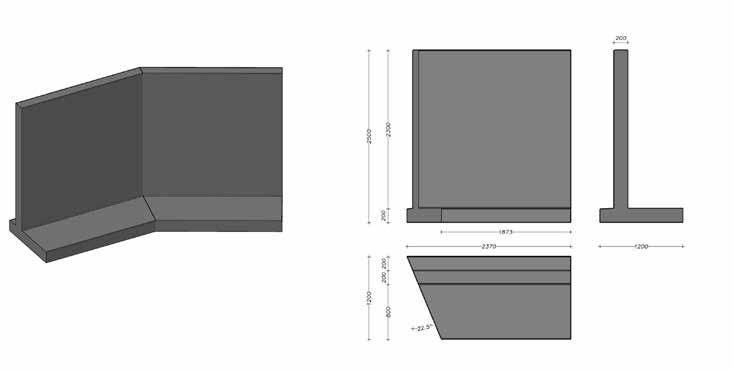

Indvendigt højre hjørne 22,5° LS-250 × 240

Vægt pr. stk. 3280 kg

Vægt pr. lbm. 1384 kg

Udvendigt venstre hjørne

LS-250 × 240

Vægt pr. stk. 3410 kg

Vægt pr. lbm. 1420 kg

Indvendigt venstre hjørne 22,5°

LS-250 × 240

Vægt pr. stk. 3280 kg

Vægt pr. lbm. 1384 kg

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Udvendigt højre hjørne 22,5°

LS-250 × 240

Vægt pr. stk. 3545 kg

Vægt pr. lbm. 1495 kg

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

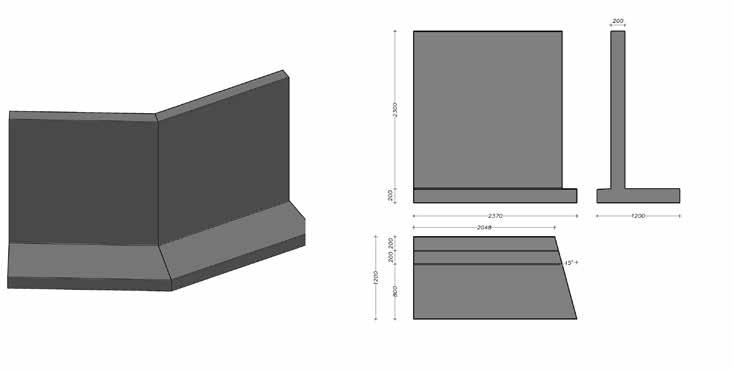

Indvendigt højre hjørne 15°

LS-250 × 240

Vægt pr. stk. 3470 kg

Vægt pr. lbm. 1465 kg

Udvendigt venstre hjørne 22,5°

LS-250 × 240

Vægt pr. stk. 3545 kg

Vægt pr. lbm. 1495 kg

Indvendigt Venstre hjørne 15°

LS-250 × 240

Vægt pr. stk. 3470 kg

Vægt pr. lbm. 1465 kg

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Udvendigt højre hjørne 15°

LS-250 × 240

Vægt pr. stk. 3635 kg Vægt pr. lbm. 1535 kg

Udvendigt Venstre hjørne 15°

LS-250 × 240

Vægt pr. stk. 3635 kg Vægt pr. lbm. 1535 kg

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

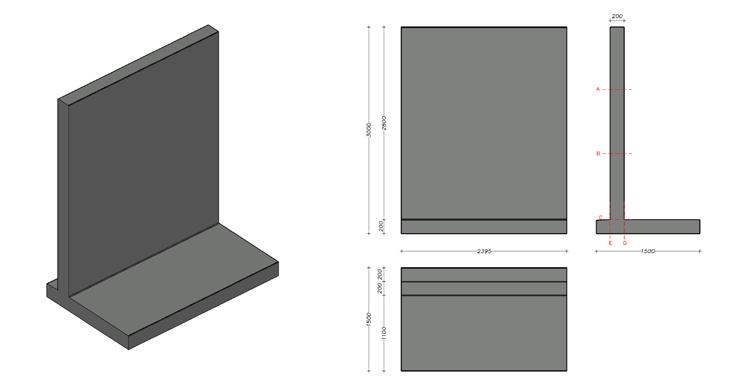

Støttevæg LS-300 × 240

Vægt pr. stk. 4740 kg

Vægt pr. lbm. 1975 kg

Vejledning

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Indvendigt højre hjørne LS-300 × 240

Vægt pr. stk. 4605 kg

Vægt pr. lbm. 1920 kg

Indvendigt venstre hjørne LS-300 × 240

Vægt pr. stk. 4605 kg

Vægt pr. lbm. 1920 kg

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Udvendigt højre hjørne LS-300 × 240

Vægt pr. stk. 3975 kg

Vægt pr. lbm. 1655 kg

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

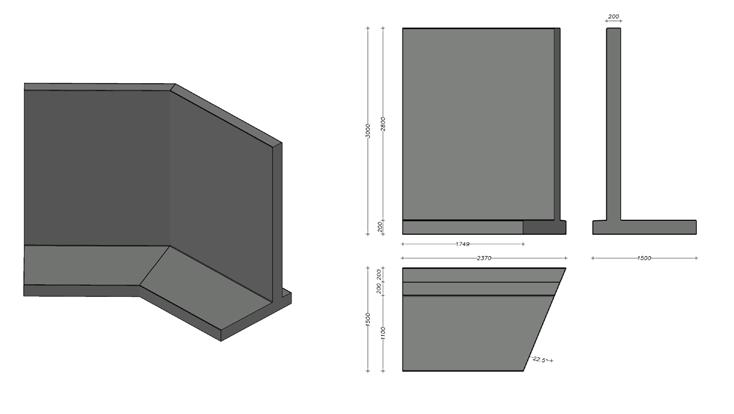

Indvendigt højre hjørne 22,5° LS-300 × 240

Vægt pr. stk. 3840 kg

Vægt pr. lbm. 1620 kg

Udvendigt venstre hjørne LS-300 × 240

Vægt pr. stk. 3975 kg

Vægt pr. lbm. 1655 kg

Indvendigt venstre hjørne 22,5° LS-300 × 240

Vægt pr. stk. 3840 kg

Vægt pr. lbm. 1620 kg

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Udvendigt højre hjørne 22,5°

LS-300 × 240

Vægt pr. stk. 4310 kg

Vægt pr. lbm. 1820 kg

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

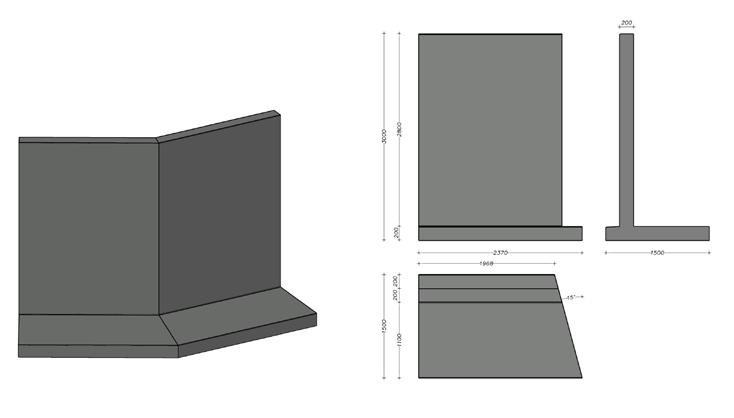

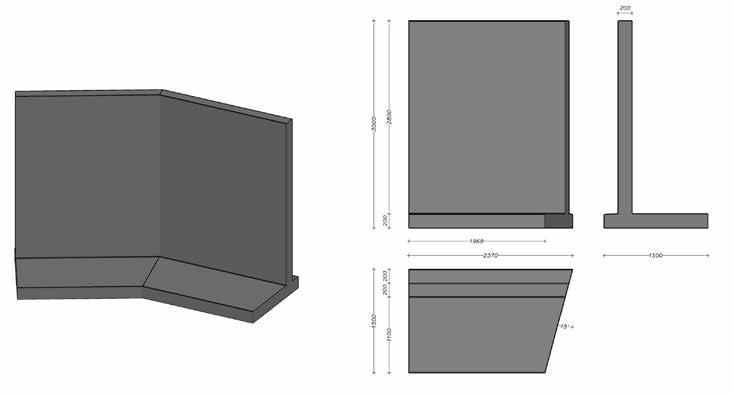

Indvendigt højre hjørne 15° LS-300 × 240

Vægt pr. stk. 4130 kg

Vægt pr. lbm. 1742 kg

Udvendigt venstre hjørne 22,5°

LS-300 × 240

Vægt pr. stk. 4310 kg

Vægt pr. lbm. 1820 kg

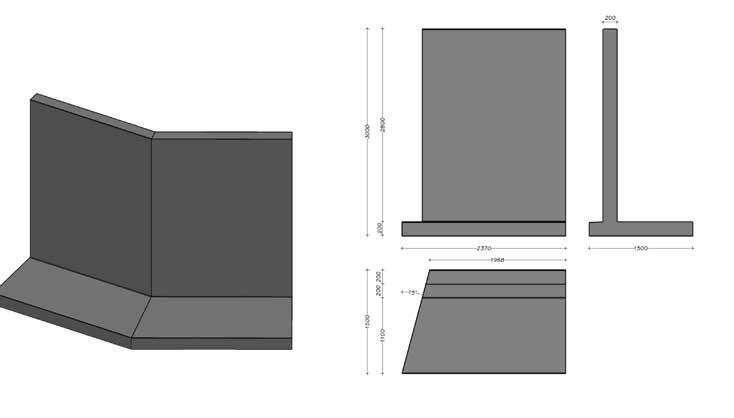

Indvendigt Venstre hjørne 15°

LS-300 × 240

Vægt pr. stk. 4130 kg

Vægt pr. lbm. 1742 kg

Støttevæg er ensarmeret i væg og fod og kan optage et regningsmæssigt moment (bæreevne) MRd = 28,2 kNm.

Udvendigt højre hjørne 15° LS-300 × 240

Vægt pr. stk. 4440 Vægt pr. lbm. 1875 kg

Udvendigt Venstre hjørne 15° LS-300 × 240

Vægt pr. stk. 4440 kg Vægt pr. lbm. 1875 kg

LS-150 × 240 støttevæg Fladelast 2,5 kN/m2

Vejledning for montage underlag: Betonfundamenter

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk = 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv. Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

LS-150 × 240 støttevæg Fladelast 2,5 kN/m2

Vejledning for montage underlag: Sand og stabilgrus

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk = 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv. Dæklag: 35 mm.

Støttemurene er beregnet for aktivt jordtryk.

Underlag fundamenter

LS­Støttevægge monteres på fundamenter som eks. plade eller stribe fundament.

Fundamenter dimensioneres af købers rådgiver.

Husk sikring

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament / underlag, så støttemur ikke vælter eller glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Underlag sand og stabilgrus

Støttemuren kan, placeres direkte på sand med φk = 35 grader og på stabilgrus med φk = 40 grader.

Viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Husk sikring

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montagefundament.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament / underlag, sa støttemur ikke vælter eller glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

LS-150 × 240 støttevæg Fladelast 5 kN/m2

Vejledning for montage underlag: Betonfundamenter

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag stættemuren. Opfyldning bag muren er forudsat at va:re sandfyld med friktionskoefficienten φk = 35 grader.

Pra:fabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv. Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

LS-150 × 240 støttevæg Fladelast 5 kN/m2

Vejledning for montage underlag: Stabilgrus

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm.

Støttemurene er beregnet for aktivt jordtryk.

Underlag fundamenter

LS­Støttevægge monteres pa fundamenter som eks. plade eller stribe fundament.

Fundamenter dimensioneres af købers rådgiver.

Husk sikring

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament/underlag, så støttemur ikke vælter eller glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifikt.

Underlag stabilgrus

Støttemuren kan placeres direkte på stabilgrus med φk = 40 grader

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Husk sikring

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montagefundament. Det skal sikres at støttemurselementer reaktioner kan overføres til fundament/underlag, så støttemur ikke vælter eller glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifikt.

LS-150 × 240 støttevæg

Fladelast 5 kN/m2

Vejledning for montage underlag: Sand

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

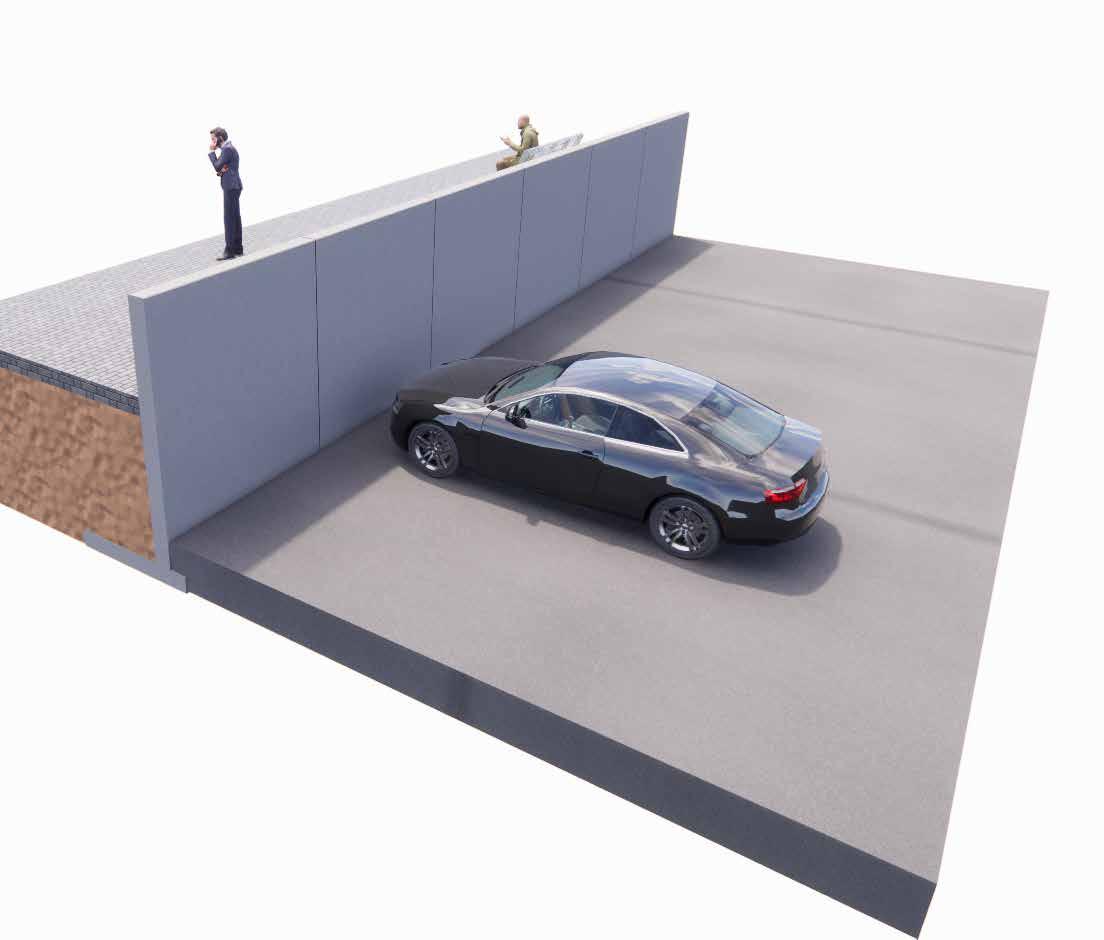

LS-150 × 240 støttevæg Fladelast 2,5 kN/m2 + personbil

Vejledning for montage underlag: Betonfundamenter

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm.

Støttemurene er beregnet for aktivt jordtryk.

Underlag sand

Støttemuren kan, placeres direkte på sand med φk = 35 grader

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Husk sikring

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montage fundament.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament underlag, så støttemur ikke glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Underlag betonfundament

LS­Støttevægge monteres på fundamenter som eks. plade eller stribefundament. Fundamenter dimensioneres af købers rådgiver.

Husk sikring

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament/underlag, så støttemur ikke vælter eller glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifikt.

Køretøjerne skal overholde en mindsteafstand på 0,5 m til murens bagkant.

Fladelast 2,5 kN/m2 + personbil

LS-150 × 240 støttevæg

Fladelast 2,5 kN/m2 + personbil

Vejledning for montage underlag: Sand og stabilgrus

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm.

Støttemurene er beregnet for aktivt jordtryk.

LS-150 × 240 støttevæg Lastbil

Vejledning for montage underlag: Betonfundamenter

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke φk= 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk. Der regnes med en trykfordeling 1 på 2. Ved en støttemur på 3 m højden skønnes lasten fra de 4 aksler på trailere at være farligst.

Afstanden mellem akslerne sættes til 1,3 m. Af hensyn til beregningsprogrammet fordeles lasten fra de 4 aksler på 2 aksler hver med 15 t på hver aksel med en akselafstand på 2,6 m. Karakteristisk hjultryk på Oж= 75 kN.

Underlag sand og stabilgrus

Støttemuren kan, placeres direkte på sand med φk = 35 grader og på stabilgrus med φ = 40 grader.

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Husk sikring

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montage fundament.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament underlag, så støttemur ikke glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Underlag betonfundament

LS­Støttevægge monteres på fundamenter som eks. plade eller stribefundament. Fundamenter dimensioneres af købers rådgiver.

Husk sikring

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament/underlag, så støttemur ikke vælter eller glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifikt.

LS-200 × 240 støttevæg Fladelast 2,5 kN/m2

Vejledning for montage underlag: Betonfundamenter

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm.

Støttemurene er beregnet for aktivt jordtryk.

LS-200 × 240 støttevæg Fladelast 2,5 kN/m2

Vejledning for montage underlag: Stabilgrus

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm.

Støttemurene er beregnet for aktivt jordtryk.

Underlag fundamenter

L­Støttevægge monteres på fundamenter som eks. plade eller stribefundament. Fundamenter dimensioneres af købers rådgiver.

Husk sikring

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament underlag, så støttemur ikke glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Underlag fundamenter

Støttemuren kan placeres direkte på stabilgrus med φk = 40 grader

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Husk

Sikring

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montagefundament. Det skal sikres at støttemurselementer reaktioner kan overføres til fundament/underlag, så støttemur ikke vælter eller glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifikt.

LS-200 × 240 støttevæg

Fladelast 2,5 kN/m2

Vejledning for montage underlag: Sand

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

LS-200 × 240 støttevæg Fladelast 5 kN/m2

Vejledning for montage underlag: Betonfundamenter

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

Underlag sand

Støttemuren kan, placeres direkte på sand med φk = 35 grader

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Husk sikring

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montage fundament.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament underlag, så støttemur ikke glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Underlag fundamenter

L­Støttevægge monteres på fundamenter som eks. plade eller stribefundament.

Fundamenter dimensioneres af købers rådgiver.

Husk sikring

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament/underlag, så støttemur ikke vælter eller glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifikt.

LS-200 × 240 støttevæg Fladelast 5 kN/m2

Vejledning for montage underlag: Stabilgrus

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

LS-200 × 240 støttevæg Fladelast 5 kN/m2

Vejledning for montage underlag: Sand

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

Underlag

Sand

Støttemuren kan, placeres direkte på sand med φk = 40 grader

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Husk sikring

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montage fundament.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament underlag, så støttemur ikke glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Underlag fundamenter

Støttemuren kan placeres direkte på stabilgrus med φk = 35 grader

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Husk sikring

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montage fundament.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament underlag, så støttemur ikke glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

LS-200 × 240 støttevæg

Fladelast 2,5 kN/m2 + personbil

Vejledning for montage underlag: Betonfundament

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm.

Støttemurene er beregnet for aktivt jordtryk.

LS-200 × 240 støttevæg Fladelast 2,5 kN/m2 + personbil

Vejledning for montage underlag: Stabilgrus

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

Underlag fundament

L­Støttevægge monteres på fundamenter som eks. plade eller stribefundament. Fundamenter dimensioneres af købers rådgiver.

Husk sikring

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament underlag, så støttemur ikke glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Underlag stabilgrus

Støttemuren kan placeres direkte på stabilgrus med φk = 40 grader

Viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Husk sikring

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montage fundament.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament underlag, så støttemur ikke glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

LS-200 × 240 støttevæg

Fladelast 2,5 kN/m2

Vejledning for montage underlag: Sand

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm.

Støttemurene er beregnet for aktivt jordtryk.

LS-200 × 240 støttevæg Lastbil

Vejledning for montage underlag: Betonfundament

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke φk= 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

Der regnes med en trykfordeling 1 på 2. Ved en støttemur på 3 m højden skønnes lasten fra de 4 aksler på trailere at være farligst.

Afstanden mellem akslerne sættes til 1,3 m. Af hensyn til beregningsprogrammet fordeles lasten fra de 4 aksler på 2 aksler hver med 15 t på hver aksel med en akselafstand på 2,6 m. Karakteristisk hjultryk på Oж= 75 kN.

Underlag sand

Støttemuren kan placeres direkte på stabilgrus med φk = 35 grader

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Husk sikring

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montage fundament.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament underlag, så støttemur ikke glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Underlag betonelementer

L­Støttevægge monteres på fundamenter som eks. plade eller stribefundament. Fundamenter dimensioneres af købers rådgiver.

Husk sikring

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament/underlag, så støttemur ikke vælter eller glider. Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifikt.

LS-250 × 240 støttevæg

Fladelast 2,5 kN/m2

Vejledning for montage underlag: Betonfundamenter

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm.

Støttemurene er beregnet for aktivt jordtryk.

LS-250 × 240 støttevæg Fladelast 2,5 kN/m2

Vejledning for montage underlag: Stabilgrus

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm.

Støttemurene er beregnet for aktivt jordtryk.

Underlag fundamenter

L­Støttevægge monteres på fundamenter som eks. plade eller stribefundament. Fundamenter dimensioneres af købers rådgiver.

Husk sikring

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament underlag, så støttemur ikke glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Underlag fundamenter Støttemuren kan placeres direkte på stabilgrus med φk = 40 grader

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Husk sikring

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montagefundament. Det skal sikres at støttemurselementer reaktioner kan overføres til fundament/underlag, så støttemur ikke vælter eller glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifikt.

LS-250 × 240 støttevæg Fladelast 2,5 kN/m2

Vejledning for montage underlag: Sand

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

Underlag sand

Støttemuren kan, placeres direkte på sand med φk = 35 grader

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Husk sikring

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montage fundament.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament underlag, så støttemur ikke glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

LS-250

× 240 støttevæg Fladelast 5 kN/m2

Vejledning for montage underlag: Betonfundamenter

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

Underlag fundamenter

L­Støttevægge monteres på fundamenter som eks. plade eller stribefundament.

Fundamenter dimensioneres af købers rådgiver.

Husk sikring

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament/underlag, så støttemur ikke vælter eller glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifikt.

LS-250 × 240 støttevæg

Fladelast 5 kN/m2

Vejledning for montage underlag: Sand-Stabilgrus

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

LS-250 × 240 støttevæg Fladelast 2,5 kN/m2 + personbil

Vejledning for montage underlag: Betonfundamenter

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

Underlag sand

Støttemuren kan, placeres direkte på sand med φk = 35 grader og stabilgrus med φk = 40 grader.

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Husk sikring

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montage fundament.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament underlag, så støttemur ikke glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Underlag fundamenter

L­Støttevægge monteres på fundementer som eks. plade eller stribe­fundament. Fundamenter dimensioneres af købers rådgiver.

Husk sikring

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament underlag, så støttemur ikke glider. Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

LS-250 × 240 støttevæg

Fladelast 2,5 kN/m2 + personbil

Vejledning for montage underlag: Stabilgrus

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm.

Støttemurene er beregnet for aktivt jordtryk.

LS-250 × 240 støttevæg Fladelast 2,5 kN/m2 + personbil

Vejledning for montage underlag: Sand

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

Underlag stabilgrus

Støttemuren kan, placeres direkte på stabilgrus med φk = 40 grader.

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Husk sikring

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montage fundament.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament underlag, så støttemur ikke glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Underlag sand

Støttemuren kan placeres direkte på sand med φk = 35 grader

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Husk sikring

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montage fundament.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament underlag, så støttemur ikke glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

LS-250 × 240 støttevæg

Lastbil

Vejledning for montage underlag: Betonfundament

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke φk= 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

Der regnes med en trykfordeling 1 på 2. Ved en støttemur på 2,5 m i højden skønnes lasten fra de 4 aksler på trailere at være farligst.

Afstanden mellem akslerne sættes til 1,3 m. Af hensyn til beregningsprogrammet fordeles lasten fra de 4 aksler på 2 aksler hver med 15 t på hver aksel med en akselafstand på 2,6 m. Karakteristisk hjultryk på Oж= 75 kN.

Underlag betonfundament

L­Støttevægge monteres på fundamenter som eks. plade eller stribefundament. Fundamenter dimensioneres af købers rådgiver.

Husk sikring

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament/underlag, så støttemur ikke vælter eller glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifikt.

Køretøjerne skal overholde en mindsteafstand på 1,0 m til murens bagkant.

LS-300 × 240 støttevæg Fladelast 2,5 kN/m2

Vejledning for montage underlag: Betonfundamenter

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm.

Støttemurene er beregnet for aktivt jordtryk.

LS-300 × 240 støttevæg Fladelast 2,5 kN/m2

Vejledning for montage underlag: Stabilgrus

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm.

Støttemurene er beregnet for aktivt jordtryk.

Underlag fundamenter

L­Støttevægge monteres på fundamenter som eks. plade eller stribefundament. Fundamenter dimensioneres af købers rådgiver.

Husk sikring

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament underlag, så støttemur ikke glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Underlag stabilgrus

Støttemuren kan placeres direkte på stabilgrus med φk = 40 grader

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Husk sikring

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montagefundament. Det skal sikres at støttemurselementer reaktioner kan overføres til fundament/underlag, så støttemur ikke vælter eller glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifikt.

LS-300 × 240 støttevæg Fladelast 2,5 kN/m2

Vejledning for montage underlag: Sand

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

Underlag sand

Støttemuren kan, placeres direkte på sand med φk = 35 grader

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Husk sikring

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montage fundament.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament underlag, så støttemur ikke glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

LS-300

× 240 støttevæg Fladelast 5 kN/m2

Vejledning for montage underlag: Betonfundamenter

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

Underlag fundamenter

L­Støttevægge monteres på fundamenter som eks. plade eller stribefundament.

Fundamenter dimensioneres af købers rådgiver.

Husk sikring

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament/underlag, så støttemur ikke vælter eller glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifikt.

LS-300 × 240 støttevæg Fladelast 5 kN/m2

Vejledning for montage underlag: Stabilgrus

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

LS-300 × 240 støttevæg Fladelast 5 kN/m2

Vejledning for montage underlag: Sand

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

Underlag stabilgrus

Støttemuren kan, placeres direkte på stabilgrus med φk = 40 grader

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Husk sikring

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montage fundament.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament underlag, så støttemur ikke glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Underlag sand

Støttemuren kan placeres direkte på sand med φk = 35 grader

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Husk sikring

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montage fundament. Det skal sikres at støttemurselementer reaktioner kan overføres til fundament underlag, så støttemur ikke glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

LS-300 × 240 støttevæg

Fladelast 2,5 kN/m2 + personbil

Vejledning for montage underlag: Betonfundament

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm.

Støttemurene er beregnet for aktivt jordtryk.

LS-300 × 240 støttevæg Fladelast 2,5 kN/m2 + personbil

Vejledning for montage underlag: Stabilgrus

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

Underlag fundament

L­Støttevægge monteres på fundamenter som eks. plade eller stribefundament. Fundamenter dimensioneres af købers rådgiver.

Husk sikring

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament underlag, så støttemur ikke glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Underlag stabilgrus

Støttemuren kan placeres direkte på stabilgrus med φk = 40 grader

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Husk sikring

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montage fundament. Det skal sikres at støttemurselementer reaktioner kan overføres til fundament underlag, så støttemur ikke glider. Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

LS-300 × 240 støttevæg

Fladelast 2,5 kN/m2 + personbil

Vejledning for montage underlag: Sand

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke fck = 35 M Pa, aggressiv.

Dæklag: 35 mm.

Støttemurene er beregnet for aktivt jordtryk.

LS-300 × 240 støttevæg

Lastbil

Vejledning for montage underlag: Betonfundament

Da elementerne opstilles på lokaliteter med forskellige funderingsforhold eller på betonfundamenter, er beregningerne for jordtryk og fundering kun vejledende. Elementernes fundering skal tilpasses de lokale forhold.

Elementerne er beregnet for brud betonen og for væltning under forudsætning af, at jordens brudbæreevne er tilstrækkelig.

Der er forudsat vandret terræn bag støttemuren. Opfyldning bag muren er forudsat at være sandfyld med friktionskoefficienten φk=; 35 grader.

Præfabrikerede elementer: Betonstyrke φk= 35 M Pa, aggressiv.

Dæklag: 35 mm

Støttemurene er beregnet for aktivt jordtryk.

Der regnes med en trykfordeling 1 på 2. Ved en støttemur på 3 m højden skønnes lasten fra de 4 aksler på trailere at være farligst.

Afstanden mellem akslerne sættes til 1,3 m. Af hensyn til beregningsprogrammet fordeles lasten fra de 4 aksler på 2 aksler hver med 15 t på hver aksel med en akselafstand på 2,6 m. Karakteristisk hjultryk på Oж= 75 kN.

Underlag sand

Støttemuren kan placeres direkte på sand med φk = 35 grader

Ovenstående viste illustrationer, monteret på sand eller stabilgrus, forudsætter at LS­element er nedgravet iht. anviste.

Husk sikring

Det anbefales at der for at minimere sætninger imellem elementer, at der som min. støbes et montage fundament.

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament underlag, så støttemur ikke glider

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifik.

Underlag betonfundament

L­Støttevægge monteres på fundamenter som eks. plade eller stribefundament. Fundamenter dimensioneres af købers rådgiver.

Husk sikring

Det skal sikres at støttemurselementer reaktioner kan overføres til fundament/underlag, så støttemur ikke vælter eller glider.

Ved forhold hvor støttevægge har nødvendig statisk forankring udover anviste, lagerføres ikke og støbes ordrespecifikt.
