T-Elementer Produktkatalog

DET SIMPLE GJORT HELT ENKELT

NS Give Elementer T­elementer er udviklet på baggrund af mange års erfaring med produktion og montage af T­elementer.

T­elementer er designet i et simpelt, enkelt og ikke mindst, robust design. Med tosidet lodrette og formglatte overflader, i en række af forskellige standardhøjder. Alle højder bygges simpelt og enkelt sammen uden forskel i overgang imellem højder ift. normale T­elementer.

Vores T­elementer anvendes til alt fra støttevægge i haven, genbrugsstationer, læsseramper til industribyggeri, kornhaller, parkanlæg og som udligning af niveauforskelle. Med standard hjørne­ og vinkel løsninger, er det nærmest

kun fantasien der sætter grænser for sammenbygning af højder og vinkler og dermed anvendelsesmulighederne for T­elementer.

I denne brochure kan du finde de tekniske og designmæssige specifikationer for T­elementer. Under hver højde finder du vejledning for udførsel af montageunderlag og principskitser for disse.

Vi hjælper gerne med yderlig information, hjælp til skitseforslag eller generel udførsel for brugen af vores T­elementer. Du kan via vores konsulenter og tegnestue rekvirere alle vore standardmodeller på T­elementer som Revit eller dwg. filer.

Mere end 55 år med betonelementer til industri, detail, landbrug og boliger

Vores medarbejdere er vores vigtigste resource ­ og det har de været i flere generationer.

Give Elementer er certificeret af Bureau

Veritas Certification A/S

VEJLEDNINGER

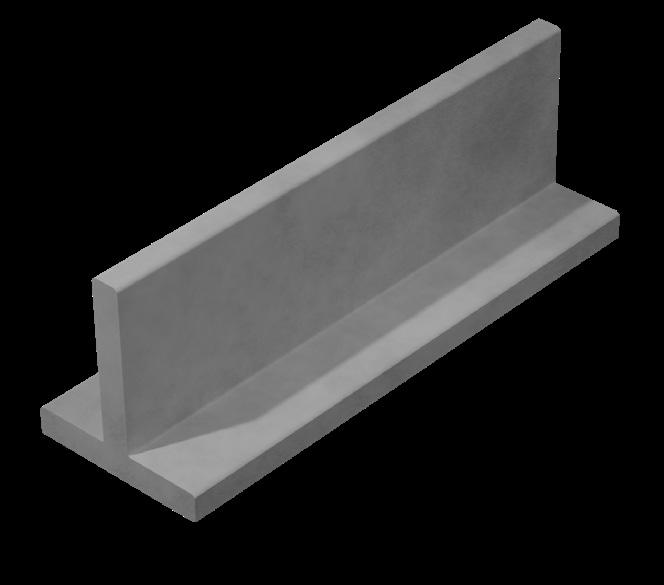

Standardelement T­75×250

T­element med udsparing T­75×250

90° element T­75×250

Dobbelt hjørne – 22,5° T­75×250

45° element T­75×250

Standardelement T­100×250

T­element med udsparing T­100×250

90° element T­100×250

Dobbelt hjørne – 22,5° T­100×250

45° element T­100×250

Standardelement T­125×250

T­element med udsparing T­125×250

90° element T­125×250

Dobbelt hjørne – 22,5° T­125×250

45° element T­125×250 Standardelement T­150×250

Montageunderlag ­ Bagfyldning ­ Laster, med trafiklast

Bagfyldning ­ Laster, uden trafiklast

Eksempler til inspiration

Eksempler til inspiration

Ved dette symbol henviser vi til vores vejledninger for hvert produkt. Vejledningerne beskriver det korrektur underlag og optimal støtte til elementerne.

NS Give Elementer A/S, har siden 2008 været en selvstændig del af Give Elementfabrik A/S, som er etableret i 1964. NS Give Elementer A/S beskæftiger pt. 25 mand fordelt i produktion og administration. Fabrikken har egen salgs­ og montageafdeling samt tegnestue. Størrelsen af vores virksomhed bevirker, at der ikke er langt fra salg til tegnestue, til produktion til montage.

Vi råder i dag over ca. 4.000 m2 produktion og ca. 490 m2 administrationsbygninger.

Vores kerneprodukter er L­støttevægge til industri, LS­elementer og en række standardprodukter som kanalvægge, gang­ og lejeplader til landbrug.

Herudover råder vi over vægproduktion af massiv­vægge samt formglatte isolerede og u­isolerede facadeelementer. Vores vægproduktion, anvendes typisk som skillevægge, brandsektionsvægge, lejlighedsskel, m.m. som hovedsageligt henvender sig til industri, dambrugssektoren og landbrug.

Alle vores produkter er støbt i beton med reduceret cementindhold og vi er dermed et solidt skridt på vejen imod bæredygtig betonproduktion med reduceret CO2 aftryk.

Vores produkter leveres hovedsageligt i Danmark, med export til Norge, Sverige og Tyskland.

Dobbelt hjørne – 22,5° T-75x250 MRd= 5,4 kNm/m

16 mm insert i toppen

Vægt pr. stk. 650 kg

Vægt pr. lbm. 296 kg Vejledning

90° element T-75×250 MRd= 5,4 kNm/m

Fås som højre og venstre 16 mm insert i toppen

Vægt pr. stk. 665 kg

Vægt pr. lbm. 280 kg

Dobbelt hjørne – 22,5° T-100x250

MRd= 5,4 kNm/m

16 mm insert i toppen

Vægt pr. stk. 770 kg

Vægt pr. lbm. 350 kg

Vejledning

90° element T-100×250

MRd= 5,4 kNm/m

Fås som højre og venstre 16 mm insert i toppen

Vægt pr. stk. 788 kg

Vægt pr. lbm. 330 kg

T-element med udsparing T-125×250 MRd= 5,4 kNm/m

Vægt pr. stk. 950 kg

Vægt pr. lbm. 380 kg

16mm insert i toppen

Dobbelt hjørne – 22,5° T-125x250 MRd= 5,4 kNm/m

16 mm insert i toppen

Vægt pr. stk.

kg

Vægt pr. lbm. 405 kg

90° element T-125×250 MRd= 5,4 kNm/m

Fås som højre og venstre 16 mm insert i toppen

Vægt pr. stk.

Vægt pr. lbm. 380 kg

Dobbelt hjørne – 22,5° T-150x250 MRd= 5,4 kNm/m

16 mm insert i toppen

Vægt pr. stk. 1060 kg

Vægt pr. lbm. 482 kg

90° element T-150×250

MRd= 5,4 kNm/m

Fås som højre og venstre 16 mm insert i toppen

Vægt pr. stk. 1080 kg

Vægt pr. lbm. 450 kg

Montageunderlag - Bagfyldning - Laster Med trafiklast

T-elementer

T­elementerne er støbt i beton C35. Alle synlige sider er plane, lodrette og formglatte, med 45 gr. affassede kanter.

T­elementerne er forsynet med en 16mm galv. insert i toppen, som løfteanordning for wireløft. *T­elementeme kan forsynes med insert for fastgørelse af eks. gelænder. Se illustration på T­125x250 og T­150x250.

Montage underlag

30cm komprimeret og veldrænet stabilgrus eller sand, med karakteristisk friktionsvinkel på 40 gr. Afsluttes med 3cm fint afrettet 0­Bmm sand. Hvis underlaget består af frostfarligt materiale, udskiftes dette til frostfri dybde, eller min. 90cm. Underlag drænes iht. projekt og faktiske forhold.

Bagfyldning

Opfyldning med sand med friktionsvinkel på 35 gr. Underlag drænes iht. projekt og faktiske forhold.

Lastforudsætninger

T­elementerne kan anvendes ved trafik­ og parkeringsarealer for lette køretøjer med en vægt mindre end 30 kN i henhold til DS/EN 1991­1.

T­elementerne er beregnet ud fra, at jordoverfladen er vandret og bagfylden er veldrænet. Der er forudsat en karakteristisk friktionsvinkel på 35 gr. med rumvægt på

18 kNm3 for bagfyldning, samt 40 gr. og

19 kN m3 for underlag og foran T­elementeme.

5,4 kNm/m er gældende for alle typer.

Jordstøtte

Modsat af lastsiden kan jordstøtte være nødvendig hvor ovenstående trafiklaster forekommer. Alternativt kan foden under lastsiden forlænges ved insitu støbning for at opnå større nyttehøjde.

Se nedenstående illustrationer for jordstøtte og nyttehøjde.

Montageunderlag - Bagfyldning - Laster

T-elementer

T­elementerne er støbt i beton C35. Alle synlige sider er plane, lodrette og formglatte, med 45 gr. affassede kanter.

T­elementerne er forsynet med en 16mm galv. insert i toppen, som løfteanordning f or wireløft. *T­elementeme kan forsynes med insert for fastgørelse af eks. gelænder. Se illustration på T­125x250 og T­150x250.

Montageunderlag

30cm komprimeret og veldrænet stabilgrus eller sand,med karakteristisk friktionsvinkel på 40 gr. Afsluttes med 3cm fint afrettet 0­Bmm sand. Hvis underlaget består af frostfarligt materiale, udskiftes dette til frostfri dybde, eller min. 90cm. Underlag drænes iht. projekt og faktiske forhold.

Bagfyldning

Opfyldning med sand med friktionsvinkel på 35 gr. Underlag drænes iht. projekt og faktiske forhold.

Lastforudsætninger

T­elementerne anvendt uden påvirkninger fra køretøjer og med max. belastning mindre end 2,5 kN/m2 i henhold til DS/ EN 1991­1.

T­elementerne er beregnet ud fra, at jordoverfladen er vandret og bagfylden er veldrænet. Der er forudsat en karakteristisk friktionsvinkel på 35 gr. med rumvægt på 18 kN/m3, for bagfyldning, samt 40 gr. og 19 kN/m3 for underlag og foran T­elementeme.

MRd= 5,4 kNm/m er gældende for alle typer.

Jordstøtte Modsat af lastsiden kan jordstøtte være nødvendig hvor ovenstående trafiklaster forekommer. Alternativt kan foden under lastsiden forlænges ved insitu støbning, for at opnå mere nyttehøjde.

Se nedenstående illustrationer for jordstøtte og nyttehøjde.

Eksempler

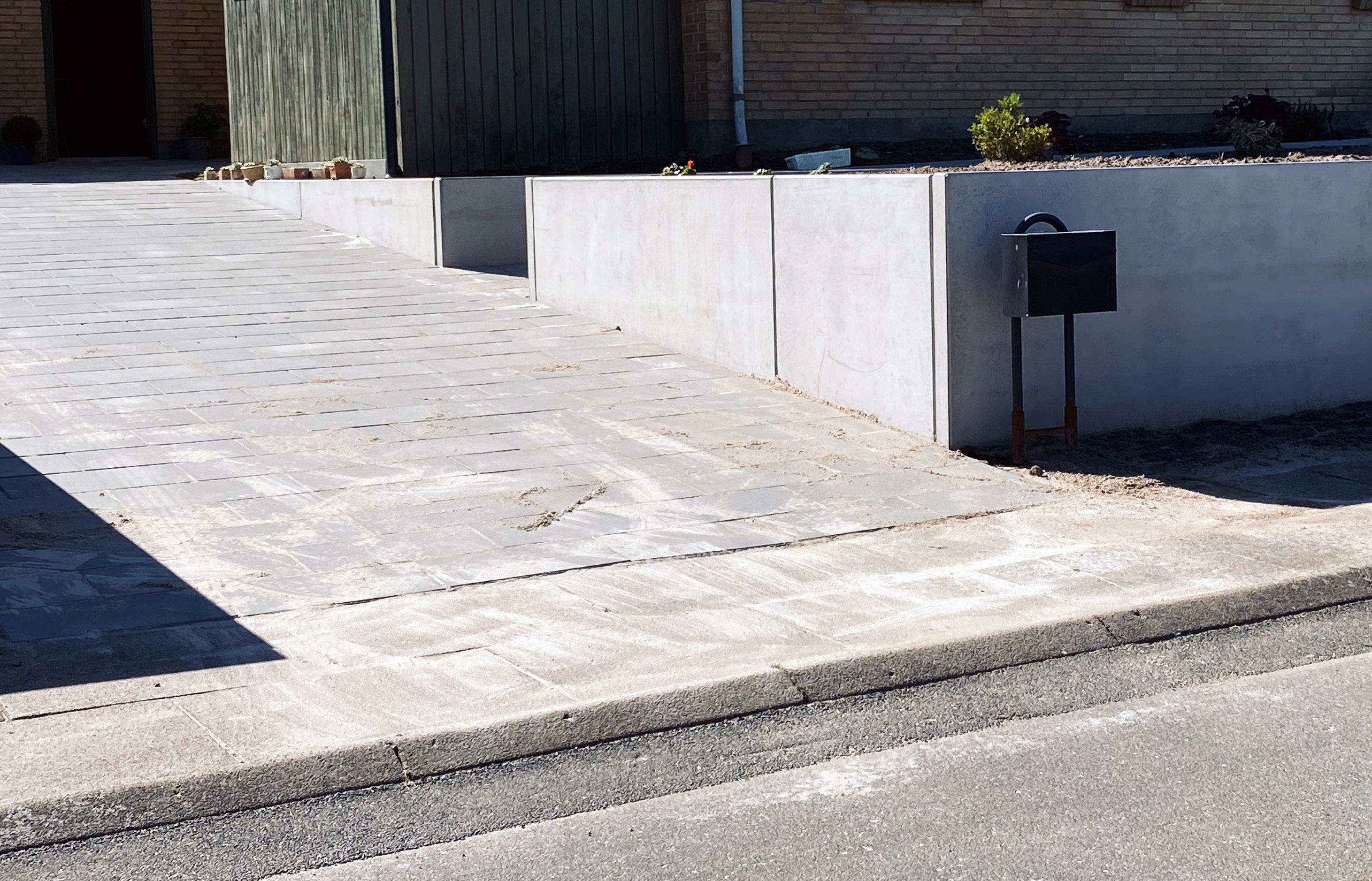

Eksempel til indkørsel

Eksempel til multibane
