2.2 Pilotes

2 2. .2 2

SS EE TT OO LL II PP

Fig. Pilotes

Los pilotes son elementos constructivos de tipo puntual usados para cimentación profunda en obras de construcción, los cuales permiten transmitir las cargas de la estructura hasta capas de suelo más profundas que tengan la capacidad de carga suficiente para soportarlas.

Los pilotes trasmiten al terreno las cargas que reciben de la estructura por medio de una combinación de rozamiento lateral o resistencia por fuste y resistencia a la penetración o resistencia por punta.

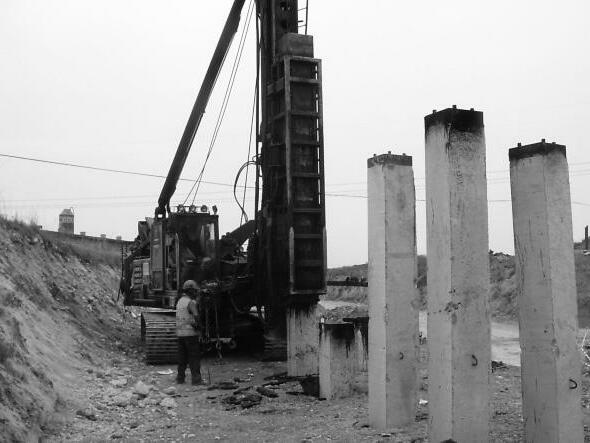

Los pilotes se hincan verticalmente sobre la superficie del terreno por medio de golpes, utilizándose para eso un martinete, o una pala metálica equipada, maquinas a golpe de masas o con un martillo neumático. Esto permite que el pilote descienda, penetrando el terreno, hasta que se alcanza la profundidad de capas de suelos resistentes y se produzca el «rechazo» del suelo en caso de ser un pilote que trabaje por «punta», o de llegar a la profundidad de diseño, en caso de ser un pilote que trabaje por «fricción».

P PO OR R Q QU UÉ É Y Y C CU UA AN ND DO O U US SA AR RL LO OS S

Cuando las cargas transmitidas por la edificación no se pueden distribuir de manera adecuada en unacimentación superficial excediendo la capacidad portante del suelo. – Cuando el suelo inmediato a los cimientos produzcan asientos imprevistos y que el estrato resistente esté a cierta profundidad; es el caso de edificios que apoyan en terrenos de baja calidad. – En casos de que el terreno este sometido a considerables variaciones de temperatura por hinchamientos y retracciones producidos con arcillas expansivas. – Si la edificación a construir estará situada sobre agua o con la capa freática muy cerca del nivel de suelo. – En edificios de altura expuestos a fuertes vientos. – En construcciones que requieren de elementos que trabajen a la tracción, como estructuras de cables, o cualquier estructura anclada en el suelo.

T TI IP PO OS S D DE E P PI IL LO OT TE ES S

Pilotes de desplazamiento Hincado pilotes prefabricados Pilotes perforados o In Situ Pilotes de acero Pilotes de concreto

Pilotes de madera pilotes compuestos
