ÁREAS TRIBUTARIAS

Losas

Después de analizar el plano estructural vemos que todas las losas vendrían a ser losas aligeradas y los refuerzos están ubicadas en dos direcciones y en la diapositiva mostramos algunos detalles en donde se evidencia eso.

Espesor de losa : 20 cm

Ancho de vigueta : 10 cm

TECHO TERCER PISO

Las losas son elementos estructurales de concreto armado de sección transversal rectangular llena, o con huecos, de poco espesor y ocupan una superficie del piso. Sirven para definir pisos y techos y se apoyan en las vigas o muros Las 3 losas más usadas son las losas aligeradas, macisa y nervada que se muestran en la imagen

También encontramos distintos tipos de losas:

Según la distribución del esfuerzo: reforzada en una dirección Reforzada en dos direcciones

2. Según su composición: Losa maciza Losa nervada Losa aligerada Los acero

Placa fácil

3Según los apoyos: Sobre columnas Sobre vigas

4. Según su construcción: Vaciadas Prefabricadas

En cuanto a las funciones que realizan las vigas, soportan las estructuras y cargas en las obras, permitiendo flexibilidad. Se utilizan para soportar los techos y las aberturas

Se realizará el análisis de las vigas de acuerdo a los ejes del plano

Se emplearon vigas de amarre peraltadas

DETALLE DE VIGA VOLADIZA

Viga voladiza en techo, con refuerzo de aceros de 5/8 ´´ y 3/8 ´´

DETALLE DE VIGA VOLADIZA

Viga voladiza en balcón - pazadiso, con refuerzos de acero de 3/4 ´´ y 3/8 ´´

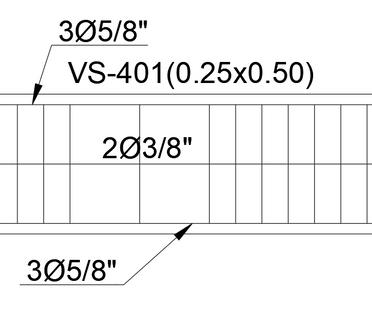

DETALLE DE VIGA VOLADIZA

Viga voladiza en techo de 0.25x0.50cm

DETALLE DE VIGA DE AMARRE

Viga de amarre de 0.30 x 0.40 cm, con refuerzos de acero de 3/8 ´´ y 5/8 ´´

EJE 6

Se emplearon vigas de amarre peraltadas

DETALLE DE VIGA VOLADIZA

Viga voladiza en techo, con refuerzo de aceros de 5/8 ´´ y 3/8 ´´

DETALLE DE VIGA VOLADIZA

Viga voladiza en balcón - pazadiso, con refuerzos de acero de 3/4 ´´ y 3/8 ´´

DETALLE DE VIGA VOLADIZA

Viga voladiza en techo de 0.25x0.50cm

DETALLE DE VIGA DE AMARRE

Viga de amarre de 0.30 x 0.60 cm, con refuerzos de acero de 3/8 ´´ y 5/8 ´´

Eje A

Se emplearon vigas soleras en todos los pisos

DETALLE DE VIGA SOLERA

Viga solera con peralte de 0.30 x 0.50 cm, con refuerzos de acero de 3/8 ´´ y 5/8 ´´

DETALLE DE VIGA SOLERA

Viga solera peraltada de 0.30 x 0.60 cm, con refuerzos de acero de 3/8 ´´ y 5/8 ´´

Se emplearon vigas soleras en todos los pisos

DETALLE DE VIGA SOLERA

Viga solera con peralte de 0.30 x 0.50 cm, con refuerzos de acero de 3/8 ´´ y 5/8 ´´

DETALLE DE VIGA SOLERA

Viga solera peraltada de 0.30 x 0.60 cm, con refuerzos de acero de 3/8 ´´ y 5/8 ´´
