14 minute read

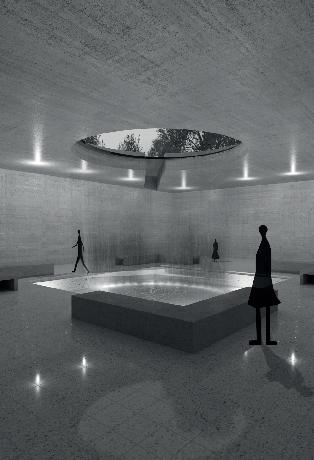

pabellón quia
Pabellón Quia viene de la palabra Quiahuiztlu que significa lluvia y se expresa como la entrada de agua y luz en el espacio subterráneo
Quia Pavillion comes from the word Quiahuiztly that means rain and its expressed with the entrance of light and water in the uderground area
Advertisement
El agua para riego y fuentes se abastece del sistema de captación pluvial en azoteas. Posteriormente a su uso, el agua es lberada como agua de riego de jardines.
Captaci N Pluvial Rainwater Harvesting
Superficie captable de 4,780 m2
Escorrentía: pérdida del 40%
Captación
Almacenamiento con cisterna de 30,000 litros
Captación con pendiente natural ( 4,780 - 40% ) x 143 mm = 410,000 litros
Promedio mensual = 34,000 litros
Estrategias Sustentables
SUSTAINABLE STRATEGIES
Demanda
Ventilaci N Natural 6
Tratamiento
Superficie captable de 2,180 m2
Almacenamiento con cisterna de 20,000 litros
Captación con pendiente natural
2,281 - 10% ) x 143 mm = 285,460 litros
Promedio mensual = 23,780 litros
RESPIRADEROS 1
Un museo requiere 16 litros por visita. Considerando su capacidad máxima de 500 visitantes la día, se necesitarían 8,000 litros diarios básicos. Al contar con espejos de agua que suman 525 m3 diarios, se considerará una cisterna con capacidad de para 3 días.
Con la orientación del volumen, aperturas específicas, empleación de vegetación nativa, se busca una arquitectura sustentable con la reducción del consumo de energía, emisiones de gases de efecto invernadero y uso de materias primas cercanas al sitio. Al tratarse de un edificio con propósitos tecnológicos, la energía es el recurso que más se buscará proteger.
OFERTA
With the orientation of the volume, specific openings, use of native vegetation, a sustainable architecture is sought with the reduction of energy consumption, greenhouse gas emissions and use of raw materials near the site. As a building for technological purposes, energy is the most sought-after resource.
ABASTECER UN 10% DE ENERGÍA RENOVABLE AL MES
Cisterna para uso del museo 30,000 litros
Cisterna de captación pluvial para jardinería 30,000 litros
CAPTACIÓN EN AZOTEA 3
Estrategias Sustentables
Sustainable Strategies
Sustainable Strategies
Con la orientación del volumen, aperturas específicas, empleación de vegetación nativa, se busca una arquitectura sustentable con la reducción del consumo de energía, emisiones de gases de efecto invernadero y uso de materias primas cercanas al sitio. Al tratarse de un edificio con propósitos tecnológicos, la energía es el recurso que más se buscará proteger.
Con la orientación del volumen, aperturas específicas, empleación de vegetación nativa, se busca una arquitectura sustentable con la reducción del consumo de energía, emisiones de gases de efecto invernadero y uso de materias primas cercanas al sitio. Al tratarse de un edificio con propósitos tecnológicos, la energía es el recurso que más se buscará proteger.
Precipitación máxima 143 mm en Julio. Media anual de 522 mm
With the orientation of the volume, specific openings, use of native vegetation, a sustainable architecture is sought with the reduction of energy consumption, greenhouse gas emissions and use of raw materials near the site. As a building for technological purposes, energy is the most sought-after resource.
With the orientation of the volume, specific openings, use of native vegetation, a sustainable architecture is sought with the reduction of energy consumption, greenhouse gas emissions and use of raw materials near the site. As a building for technological purposes, energy is the most sought-after resource.
3
3
Exterior
Pendientes de terreno y en azoteas
Pendientes de terreno y en azoteas
Escurrimiento natural por pendiente y plataformas
Escurrimiento natural por pendiente y plataformas
Zona de servicios de agua, cisterna y bomba de distribución.
Zona de servicios de agua, cisterna y bomba de distribución.
Precipitación
Precipitación
Interior
Interior
Para conservar el agua, se aprovecha la pendiente del terreno que por medio de plataformas desciende hasta un sitio de recolección de agua llamada “Cuenca de Agua” en donde por medio de canaletas cubiertas con rejilla dirigen el agua hacia una tubería subterránea que lleva el agua a un filtro y tratamiento, para después almacenarse en una cisterna y distribuirla al edificio. Estos sistemas se encuentran aislados al centro de la cuenca para evitar choques de electricidad y agua

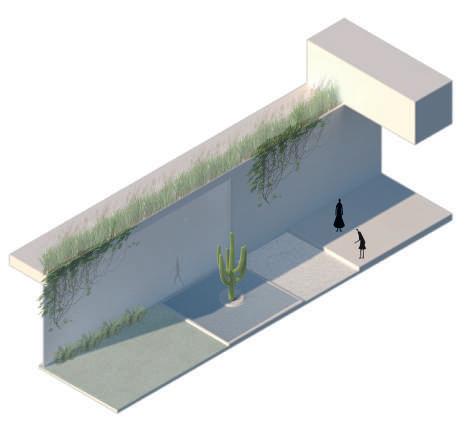

Vegetación nativa de la región
Vegetación nativa de la región
Precipitación
Celda de drenaje, pasa el agua y no tierra
Jardín Semi intensivo. Superficie 1,231 m2. Concepto “Feel Good”
Jardín Semi intensivo.
Superficie 1,231 m2.
Tierra vegetal, es liviana. Dim 20 cm.
Concepto “Feel Good”
Tierra vegetal, es liviana. Dim 20 cm.
Celda de pasa el agua tierra
Lámina geotextil evita que las raíces alcancen la estructura
Pendientes de terreno y en azoteas
Geomembrana, adherida a superficie para impermeabilizarla
Geomembrana, adherida a superficie para impermeabilizarla
Inclinación que dirige el agua a salidas laterales
Inclinación que dirige el agua a salidas laterales
Lámina geotextil evita que las raíces alcancen la estructura
Techo estructural de concreto. Dim 40 cm.
Techo estructural de concreto. Dim 40 cm.
Escorrentía lateral
Escorrentía lateral
3 ref 22
Geomembrana, a superficie impermeabilizarla
Inclinación agua a salidas
Escurrimiento natural por pendiente y plataformas
Para conservar el agua, se aprovecha la pendiente del terreno que por medio de plataformas desciende hasta un sitio de recolección de agua llamada “Cuenca de Agua” en donde por medio de canaletas cubiertas con rejilla dirigen el agua hacia una tubería subterránea que lleva el agua a un filtro y tratamiento, para después almacenarse en una cisterna y distribuirla al edificio. Estos sistemas se encuentran aislados al centro de la cuenca para evitar choques de electricidad y agua.
Zona de servicios de agua, cisterna y bomba de distribución.
Para conservar el agua, se aprovecha la pendiente del terreno que por medio de plataformas desciende hasta un sitio de recolección de agua llamada “Cuenca de Agua” en donde por medio de canaletas cubiertas con rejilla dirigen el agua hacia una tubería subterránea que lleva el agua a un filtro y tratamiento, para después almacenarse en una cisterna y distribuirla al edificio. Estos sistemas se encuentran aislados al centro de la cuenca para evitar choques de electricidad y agua.
Para conservar del terreno desciende llamada canaletas una tubería y tratamiento, cisterna encuentran evitar choques
To conserve the water, the slope of the land is used that descends through platforms to a water collection site called "Water Basin" where by means of gutters covered with grid they direct the water towards an underground pipe that takes the water to a filter and treatment, then stored in a cistern and distributed to the building. These systems are isolated to the center of the basin to avoid electricity and water shocks
2
To conserve the water, the slope of the land is used that descends through platforms to a water collection site called "Water Basin" where by means of gutters covered with grid they direct the water towards an underground pipe that takes the water to a filter and treatment, then stored in a cistern and distributed to the building. These systems are isolated to the center of the basin to avoid electricity and water shocks
Cuenca de recolección de agua
To conserve that descends collection of gutters towards a filter distributed isolated and water
Corredor urbano
Urban corridor
Fachada Lateral Este East Facade
La fachada expresa un juego de volúmenes que se remeten y sobre salen dependiendo del carácter al interior, se le da una menor jerarquía comparado con la altura de la nave central para diferenciar las experiencias individuales que se generan alrededor del espacio central en donde pueden compartir sus experiencias.
The facade expresses a game of volumes that are displaced between them depending on the character in the inside, it is given a lower hierarchy comparing the heights of the main hall to differentiate the individual experiences generated on the borders of the main space, in where they can shere it.
Captación con pendiente natural ( 4,780 - 40% ) x 143 mm = 410,000 litros
Promedio mensual = 34,000 litros
Ventilaci N Natural 6
Captación con pendiente natural 2,281 - 10% ) x 143 mm = 285,460 litros
Promedio mensual = 23,780 litros
Choque de viento y distribución a sus extremos
Mayor entrada de viento al edificio
Ventilación natural Natural ventilation
Cascada de agua
Azotea de pabellón
Pavillion roof
Corredor urbano Water fountain
Acceso
Acceso Urban corridor
Hacia Biblioteca

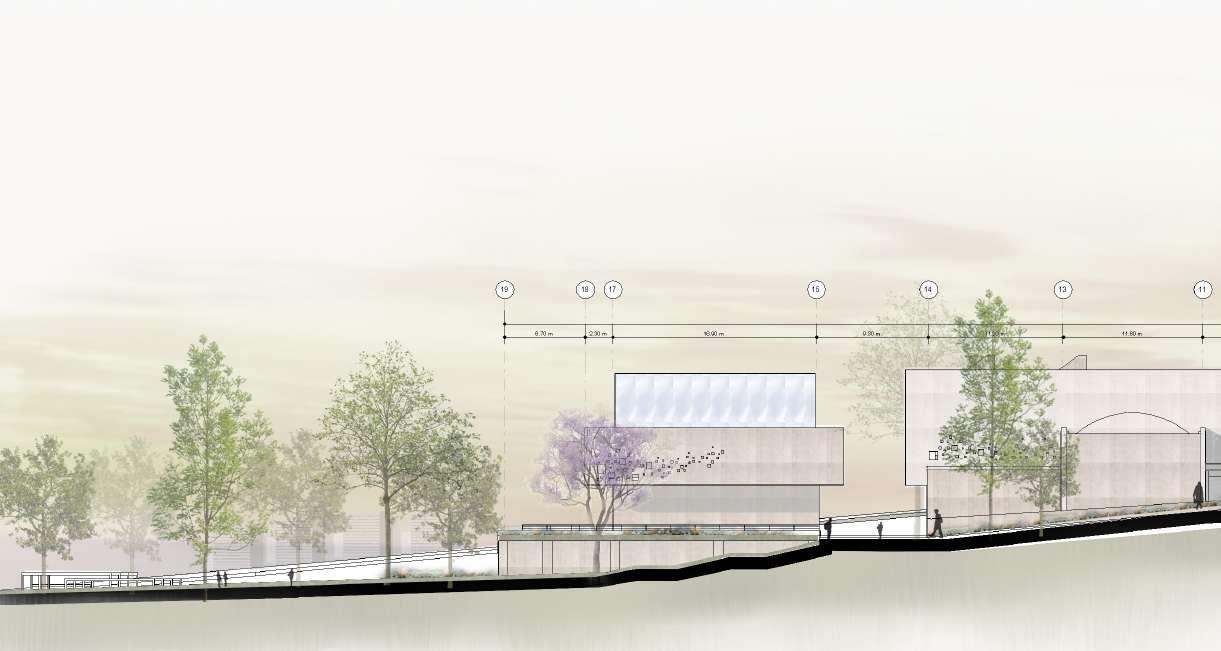

En esta fachada se observa la integración de los volúmenes a la topografía con ciertas aperturas que acompañan el recorrido de las rampas interiores hacia las exhibiciones más alejadas de la luz. Se busca que las zonas iluminadas al interior irradien su carácter al exterior, que son circulaciones, servicios y exhibiciones tradicionales. También se observa el carácter sostenible del edificio que se cubre de techos verdes,
In this facade it can be observed the incorporation of the volumes with th topography with certain openings that go along the path of interior ramps towards the exhibitions far from the natural light. It seeks that the interior illuminated areas radiate their character to the outside, which are circulations, services and traditional exhibitions. It can also be seen the building´s sustainable character which is covered with green roofs, some
Iluminación de paisaje
Landscape illumination
Techos verdes Green roofs
Apertura acompaña a rampa interior Openings go with indoor ramps
Entrada de camión
Trucks entrance
Fachada Lateral Oeste West Facade
En esta fachada se observa la integración de los volúmenes a la topografía con ciertas aperturas que acompañan el recorrido de las rampas interiores hacia las exhibiciones más alejadas de la luz. Se busca que las zonas iluminadas al interior irradien su carácter al exterior, que son circulaciones, servicios y exhibiciones tradicionales. También se observa el carácter sostenible del edificio que se cubre de techos verdes, algunos habitables y otros contemplativos.
In this facade it can be observed the incorporation of the volumes with th topography with certain openings that go along the path of interior ramps towards the exhibitions far from the natural light. It seeks that the interior illuminated areas radiate their character to the outside, which are circulations, services and traditional exhibitions. It can also be seen the building´s sustainable character which is covered with green roofs, some livable and other contemplative.
SECCIÓN nave central main hall section
Nave central con exhibiciones de grande formato , que se organiza en plataformas y desciende por medio de rampas, esto crea un ambiente accesible para todos
Espacio centralizado de rampas que distribuye a los usuarios hacia los estudios de arte y hacia la galería en el nivel sotano. Es un acceso regulado por medio de torniquetes de seguridad
Central hall with large format exhibitions , organized on platforms which descend through ramps, this also creates accesibility for handicapped
Centralized space of ramps that distribute the user to the art studios and to the art gallery on the basement. The access is regulated by security turnstiles.
Nave central de exbiciones Central hall for exhibitions
Mega armadura sobre columnas estructurales de concreto, se compone de:
VIGA IPR 30 x 148
Acceso Access
Jardin interior Tienda Pabellón Mati
ESPECIFICACIONES
1. Sustrato/ estructura
2. Sto Adhesivo
3. Sto Panel de Aislamiento
4. Sto Malla de Refuerzo
5. Sto Basecoat 6. Sto Primer 7. Sto Acabado Texturizado Concreto color Ocre con ranuras rectangulares 1m de largo x 2m de alto
Requerimientos de Muro STO
- 238 mL de 3 m de altura
- 158 mL de 3.5 m de altura
- 370 m de 0.70 m de altura
Total de 1,530 m2
Columnas HSS 12X121 ref 23
Explanada Indoor garden Store Mati Pavillion Urban Park Forecourt
Parque Urbano
Of
energy source for
the building, with a of solar collection is intended to supply a By means of 42 panels generate 63,000 the museum requires 190,000 kwh per
Corte Por Fachada En Fachada Sur Detail Section South Facade
La fachada sur se compone en su mayoría por cristal fotovoltáico convirtiendose en el cubo de fuente de energía para el edificio, con una superficie total de 742 m2 de captación solar se pretende abastecer a un tercio del museo. Por medio de 42 paneles generar 63,000 kwh al año, cuando el museo requiere 190,000 kwh al año aproximadamente.
The southern façade consists mostly of photovoltaic glass becoming the cube of energy source for the building, with a total area of 742 m2 of solar collection is intended to supply a third of the museum. By means of 42 panels generate 63,000 kwh per year, when the museum requires 190,000 kwh per year approximately.
La fachada sur se compone en su mayoría por cristal fotovoltáico convirtiendose en el cubo de fuente de energía para el edificio, con una superficie total de 742 m2 de captación solar se pretende abastecer a un tercio del museo. Por medio de 42 paneles generar 63,000 kwh al año, cuando el museo requiere 190,000 kwh al año aproximadamente.
La fachada sur se compone en su mayoría por cristal fotovoltáico convirtiendose en el cubo de fuente de energía para el edificio, con una superficie total de 742 m2 de captación solar se pretende abastecer a un tercio del museo. Por medio de 42 paneles generar 63,000 kwh al año, cuando el museo requiere 190,000 kwh al año aproximadamente.
The southern façade consists mostly of photovoltaic glass becoming the cube of energy source for the building, with a total area of 742 m2 of solar collection is intended to supply a third of the museum. By means of 42 panels generate 63,000 kwh per year, when the museum requires 190,000 kwh per year approximately.
The southern façade consists mostly of photovoltaic glass becoming the cube of energy source for the building, with a total area of 742 m2 of solar collection is intended to supply a third of the museum. By means of 42 panels generate 63,000 kwh per year, when the museum requires 190,000 kwh per year approximately.
espesor, 40 cm espesor, 40 cm vigas de cristal plano) de espesor, E-05 tintado color ocre planos EST) color ocre con Interceramic cm con ocre rampa acabado 2"marca laterales marca 60x120 EST) marmolina mayor exposición fachada sur amorfo con una pertenece a la gama Produce 7700 kWh área de al año por cada 35,000 kwh al año con energía a 1 3 del edificio energy source for the building, with a solar collection is intended to supply a means of 42 panels generate 63,000 museum requires 190,000 kwh per becoming the cube of energy source for the building, with total area of 742 m2 of solar collection is intended to supply third of the museum. By means of 42 panels generate 63,000 kwh per year, when the museum requires 190,000 kwh year approximately.
Vista De Vigas De Cristal
“Para tres niveles el tiempo de instalación es de 4 semanas. Los acabados en el muro Freeform Milano se asemejan al concreto en sitio. Para este acabado el rango de precios va desde los $1000 a los $1500 x m2. Se instalan sobre panel rey, mismo que se ancla a estructura metálica
ESPECIFICACIONES
1. Viga de cristal estructural 3 cm de espesor, 40 cm de alto y 5 m de largo
2. Viga de cristal estructural 3 cm de espesor, 40 cm de alto y 6 m de largo.
3. Conexión metálica estructural entre vigas de cristal
4. Capa encapsulante de cristal
5. Celdas fotovoltáicas (ver detalle en plano)
6. Caja de instalaciones de paneles
7. Cristal templado 30mm
8. Columna estructural de cristal 60mm de espesor, 40cm de largo, 3m de alto
9. Placa de anclaje a viga
10. Soldadura de placa a viga
11. Vigas IPR de dimensiones en planos E-05
12. Losacero
13. Acabado final de concreto pulido tintado color ocre
14. Viga hss estructural de armadura (ver planos EST)
15. Sustrato de muro STO therm
16. Capas de muro STO (ver detalle)
17. Acabado final tipo concreto tintado color ocre con modulos rectangulares
18. Piso interior cerámico color café marca Interceramic modelo
19. Columna hss estructural de armadura
20. Murete de Block hueco de 12x20x30 cm con acabado empastado de cal tintado ocre
21. Barandilla de concreto armado de rampa acabado concreto aparente color ocre
22. Pasamanos de acero inoxidable de 2"marca herralum
23. Rampa armada anclada a muros laterales
24. Jardín interior con árbol Olivo
25. Tierra vegetal espesor de 20 cm
26. Pisos de acabado terminado color cafe marca interceramic modelo Brixton clay brown 60x120
27. Losa de concreto armado (ver planos EST)
28. Piso terminado concreto lavado con marmolina blanca cepillado antiderrapante
29. Losa nervada (ver planos EST)
30. Sistema Stick de muro cortina
Superficie de cristal fotovoltáico con mayor exposición
- 227 m2 en fachada sur - 415 m2 en cubo central
- 100 m2 en domos de azoteas
- 742 m2 en total de captación solar
Se compone de 42 paneles de silicio amorfo con una potencia nominal de 94 Wp. El vidrio pertenece a la gama G visión 20% de la marca OnyxSolar. Produce 7700 kWh anual aproximadamente y 46 kWh/m2 por área de superficie. El museo requiere 63,000 kwh al año por cada 2,000 m2 construídos. Se generarán 35,000 kwh al año con todo el sistema de paneles. Dando energía a 1 3 del edificio al año.
Conclusiones Conclusions
diagrama de conclusiones 2
Sinergia de actividades y usuario capacidad en conjunto 2,700 estudiantes 1
Aumentar cutura | recreación x10 veces en la zona. 35,000 p/ mes en CNorte
Impulsar micro empresas
Querétaro busca convertirse en un sitio tecnológico e innovación, es por ello que han comenzado con el edificio bloque, con Zazil, un museo inmersivo de arte digital, espacio colaborativo y pruebas de realidad virtual, se crea una sinergia de actividades, en donde los universitarios pueden trabajar en Bloque y exponer sus creaciones en Zazil.
La zona se convertirá en un potencial espacio para comercios y servicios exitosos, creará movilidad en la ciudad entre locales , foráneos y extranjeros. Se prevee el desplazamiento continuo de personas entre el centro de la ciudad y Centro Norte. Así mismo se proveerá a la zona con equipamiento cultural aumentando su capacidad actual, con el museo, bilbioteca y centro cultural, se esperan 35,000 personas mensualmente.
Así mismo se propone una nueva forma de trabajo/ estudio, en donde primero se trabaja individualmente, después colaborativamente en aulas compartidas y finalmente se prueban con los usuarios o potencial cliente.
Se observa que la zona es muy tranquila y obscura por las noches, pero se busca que con el museo, que provee programa urbano por las noches, con los restaurantes y comercios, se reactive y genere una atmósfera segura para los universitarios.
Bloque, Querétaro en Av. 5 Febrero
Comercios y servicios
Potenciar comercio y servicios
Es imperativo contemplar y considerar el contexto en el diseño, es por esto que Zazil se compone de una arquitectura noble visualmente, se mimetiza con la topografía y mantiene una gama de tonos neutrales. Pero al interior, se expresa el carácter tecnológico de las exhibiciones con acabados lisos y estructura metálica expuesta únicamente al interior. De esta forma se cumple el objetivo de dualidad, por medio de un balance entre elementos, se crea una arquitectura ideal al sitio.
Al tratarse de un edificio tecnológico se espera un gran consumo de energía, pero la arquitectura bioclimática permite un ahorro de energía de entre el 60% y 100% . Con la orientación de fachadas acristaladas hacia el sur con mayor exposición solar, se buscar captar la mayor energía solar posible, logrando así un ahorro del 10% mensual.
Al ser un edificio de grandes dimensiones, se busca un ahorro económico y eficiencia constructiva, por medio de muros prefabricados STO sobre estructura metálica en planta alta y en nivel de calle sobre muros de ladrillo, por motivos de seguridad.
Por medio del sistema introspección individual y después resolución colaborativa, se aspira a generar una comunidad más integrada, social y sana. Por ejemplo El Servicio de Psiquiatría del Hospital Vall d’ Hebrón de Barcelona afirma que “estudios científicos han demostrado que la realidad virtual es beneficiosa para tratar el dolor al estimular el cerebro para que bloquee los receptores del dolor, tal como lo haría un analgésico”.
Captación solar para proveer al edificio tecnológico Iluminación y ventilación natural para ahorro de energía 60%
Reactivaci N Nocturna 6
Crear recorridos de restaurantes, recreación y cultura por las noches
Fusi N Inmersiva 7
Generar mayor bienestar mental y físico en la comunidad universitaria
Construcci N Econ Mica Y R Pida 8
