MEMORIA DESCRIPTIVA

Proyecto Hotel Amad

PROYECTISTA: Maria

Fernanda Bravo Bejar

UBICACIÓN: se localiza al interior de la propiedad privada “Hacienda Puerto de Sosa' . Calle Hidalgo de la Localidad Puerto de Sosa con CP 37885. Municipio Puerto de Sosa en el Estado de Guanajuato, México.

CARACTERÍSTICAS DEL TERRENO: Al ala oeste de todo el complejo. El terreno destinado para el hotel se compone de una poligonal al norte 78 00 mts Al Este 64 00 mts Oeste 90 00 mts Y al Sur 32 00 mts

Es un terreno plano de 3,723 00 mts cuadrados y con un subsue o de tepetate de alta compresibilidad, poca húmedad y alta permeabilidad

PROYECTO:

Este proyecto consta de dos niveles de habitaciones, uno en un nivel de piso terminado -0 20 metros del nivel de tierra y otro a -0 50 metros La distribución de habitaciones se basa en un desplante circular a diferentes radios. El acceso y fachada principal se orientan hacia el Este frente a un camino principal del complejo. Se propone una cortina de vegetación con arbustos locales (pampa grass, plumetis y árboles frondosos) como protección privativa de la fachada y de las habitaciones. La fachada recorre 94.00 metros de circunferencia. En toda la circunferencia que lo rodea, se extiende un espejo de agua de poca profundidad, sobre una estructura de acero. Se ingresa por un pasillo central que baja en forma de escalinata hasta el nivel -0.65 mts, mismo que va acompañado por espejos de agua en sus laterales. Este pasillo de 25.00 m. de largo conduce a un espacio de contemplación zen. Para este espacio se propone una planta circular rodeada de altos muros de 6.00m. de mampostería con piedra natural irregular cuarcita, suelo de gravilla y un espejo de agua en toda la orilla

Del hall principal se propone situar perpendicularmente un largo pasillo en dirección al norte y sur, con los accesos individuales para las habitaciones Este pasillo se cubre de un ligero pergolado de madera que en planta va siguiendo la circunferencia del camino El mismo

pergolado se sostiene de la cubierta del nivel más alto de habitaciones La cubierta continua cubre todas las habitaciones siguiendo una curva orgánica, una para las seis habitac ones de un lado y otra para las tres habitaciones del otro

Al ser un hotel boutique se proponen 9 habitaciones Las habitaciones pertenecen a una planta tipo con la misma área de 35 50 m de área interior y una terraza privada de 18 00 m Cada habitación contaría con una cama king size, unos pequeños asientos, closet abierto para objetos, amplio baño con excusado, bañera, regadera y dos lavamanos En cada recámara se propone en la parte posterior un gran ventanal, que por la mitad se integra a una celosía de madera para dar privacidad al espacio y por la otra mitad se accede a la terraza Dentro de la terraza se sitúa una pequeña alberca de 1 20 x 4 00 m de dimensión, una maceta para una planta grande y una pequeña silla de exterior Cada terraza privada da hacia la terraza pública de gravilla y al espejo de agua; y se orientan hacia el este u oeste dependiendo el lado de acceso, esto para favorecer la privacidad y generar un espacio confortable.

Dentro de los baños se propone un diseño amplio, ventilado e iluminado. Una sección del muro lateral orientado a la terraza se propone de cristal templado, frente al cual se colocaría un espejo flotante, de esta forma se busca obtener luz natural y al mismo tiempo mantener la privacidad del espacio. Los acabados del baño se componen de piedra moka mate para los muros y para los pisos piedra moka caliza como la de la habitación; en la regadera el piso sería de piedra de río pulida. Dentro de cada habitación, los baños tienen la misma localización y orientación de ventilación hacia las fachadas ocultas. En general la carpintería de puertas y muebles se compone de madera de nogal clara, mientras que la herrería y cancelería para ventanales se propone de color negro mate

Albañilería

Para la construcción de las habitaciones, se proponen muros de block hueco 20x20cm, aplanado de mortero y pasta de cal pigmentado color blanco-beige mate para el interior, mientras que para el exterior un mix de pintura beige con texturizante y acabado de flecos El objetivo es expresar una arquitectura fresca con aspectos crudos o naturales La cimentación se compondría de una losa de cimentación para sostener las habitaciones, como acabado interior se propone piedra caliza moka de la marca Canu y como exterior en la terraza piedra travertino romano Los caminos que integran todo el complejo se cubrirán de gravilla color beige Para los espacios residuales entre cada habitación se propone un jardín tropical sobre

pag. 3

un suelo de tepetate compactado limpio, vegetación alta y baja, que provee privacidad y aislamiento.

La intención organizacional de los edificios responden a la forma irregular del terreno y a las cuestiones de privatización para cada una de las habitaciones, es por esto mismo que el motor lobby se localiza en el casco principal de la hacienda y no en esta área de habitaciones La experiencia sensorial auditiva es el principal objetivo del proyecto es por esto en cada recorrido se propone un juego de distintas texturas, alturas, materiales y formas orgánicas Las fachadas este y norte se protegen con una barrera de vegetación natural como árboles y arbustos, para reducir la contaminación acústica que llega al ser la colindancia con avenidas vehiculares

Estructura

Se propone una cimentación con losa de cimentación y exclusivamente muros de carga, pues solo se sostiene un nivel Para sostener las cubiertas ligeras se proponen columnas adicionales en algunas esquinas específicas de las habitaciones La cubierta es una losa maciza de 30 cm de espesor con una ligera pendiente de 5% hacia los pasillos exteriores de suelo permeable

Instalaciones

Las instalaciones de agua se componen de tubería de PVC subterránea conectada a registros localizados en las terrazas con gravilla en circulaciones exteriores sin tanto flujo de personas. Las instalaciones de electricidad son con tubería de cobre de 5 mm. Todas las instalaciones y sus equipos se regulan en un cuarto de instalaciones al exterior del conjunto principal.

pag. 4

pag. 5 N.P.T. -0.35 N.P.T. -0.65 N.P.T. -0.20 N.P.T. -0.50 N.P.T. -0.65 ESPEJO DE AGUA ESPEJO DE AGUA ESPEJO DE AGUA -0.20 N. -0.50 -0.65 N. -0.65 PROYECCIONPERGOLADO PROYECCION PERGOLADO Proyección de techo Proyección de techo ESPEJO DE AGUA Proyección de techo N.P.T. -0.75 ESPEJO DE AGUA N. -0.20 HABITACIÓN 01 BAÑO TERRAZA HABITACIÓN PROYECCION CUBIERTA PROYECCION CUBIERTA PROYECCIONCUBIERTA PROYECCIONCUBIERTA HABITACIÓN PROYECCION CUBIERTA N.P.T. -1.40 PISCINA N.P.T. -1.40 PISCINA N.P.T. -1.40 PISCINA N.P.T. -1.40 PISCINA HABITACIÓN HABITACIÓN N.P.T. -0.20 N.P.T. -0.20 N.P.T. -0.20 N.P.T. -0.20 BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO HABITACIÓN HABITACIÓN TERRAZA TERRAZA TERRAZA TERRAZA TERRAZA TERRAZA 36 35 34 32 33 31 30 29 28 27 26 25 24 23 22 21 20 19 18 16 17 15 14 13 12 11 10 9 8 7 6 4 5 3 2 1 3.6621 9.8497 9.8500 9.8367 9.8511 9.8642 3.9663 3.3975 5.5351 2.5018 R3.7000 a b d e g c h S02 R5.0000 R9.0000 R27.8620 R12.0000 SEC-02 S01 S01 S02 PLANTA ARQUITECTÓNICA PLANTA CON LLAMADO DE DETALLES A01 ESC 1:400 D01 D01 D02 D04 D06 D07 D08 ESPEJO DE AGUA ESPEJO DE AGUA ESPEJO DE AGUA N. -0.20 N. -0.20 N.P.T. -0.65 PROYECCIONPERGOLADO PROYECCION PERGOLADO ESPEJO DE AGUA ESPACIO ZEN N.P.T. -0.75 M ESPEJO DE AGUA N. -0.20 ESPEJO DE AGUA TERRAZA TERRAZA TERRAZA Carrilnado Carril nado Carril nado CUBIERTA N.A +3.30 N.A +3.10 N.A +3.10 SEC-01 SEC-01 A B G 5 16´ a b d e g f c h A` A 5´ U´ U" U 16´ R5.0000 R9.0000 R16.0637 R20.0383 R27.8620 R25.0000 R12.0000 D03 PLANTA ARQUITECTÓNICA PLANTA DE AZOTEA CON LLAMADO DE DETALLES A02 ESC 1:400 A.01 HOTEL AMAD DETALLE DE CUBIERTA LIGERA ESCALA 1:500 EN METROS PLANTA ARQUITECTÓNICAS 0 PROYECTO MARIA FERNANDA BRAVO BEJAR LOCALIZACIÓN MÉXICO DIBUJO MARIA FERNANDA BRAVO BEJAR INICIO DE PROYECTO 03 / OCTUBRE / 2022 DIRECCIÓN Y CIUDAD ..\..\..\Desktop\Respaldo escritorio\Iconos\LOGO ANAHUAC.jpg

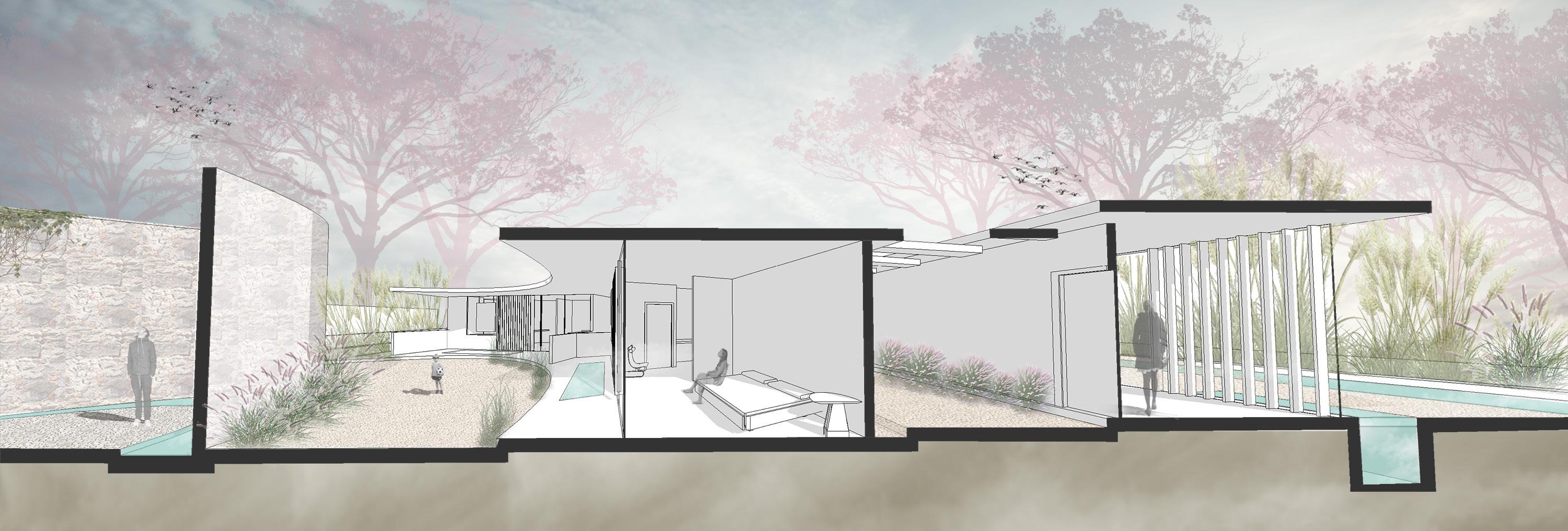

CORTE POR FACHADA

Muros que van en el radio d de la cubierta. La cubierta sigue la línea curva mientras el muro permanece ortogonal anclado a la losa de cimentación CxF1

CORTE POR FACHADA

Muro cortina empalmado con celosía de madera, en fachada de cada habitación del hotel

pag. 6 e 2 0.30 3.30 0.20 0.11 0.09 0.01 0.440.34 0.03 0.18 0.35 0.10 0.61 0.11 0.28 0.24 0.02 0.24 0.02 0.03 0.13 0.08 0.10 0.01 0.05 0.05 f 23 0.30 3.30 0.11 1.49 0.05 0.76 0.20 0.15 0.03 0.05 0.05 3.00 0.30 0.13 0.17 1.50 0.27 0.15 D.01 AMAD HOTEL CORTE POR FACHADA ESCALA 1:100 EN METROS CORTE POR FACHADA 0 PROYECTO MARIA FERNANDA BRAVO BEJAR LOCALIZACIÓN MÉXICO DIBUJO MARIA FERNANDA BRAVO BEJAR INICIO DE PROYECTO 25 / AGOSTO / 2022 DIRECCIÓN Y CIUDAD

1:50 ESC 1:50

CxF2 ESC

pag. 7 N.P.T. -0.35 N.P.T. -0.20 N.P.T. -0.50 ESPEJO DE AGUA ESPEJO DE AGUA ESPEJO DE AGUA ESPEJO DE AGUA N. -0.20 N. -0.20 N. -0.50 N. -0.50 N. -0.65 N. -0.65 N.P.T. -0.65 PROYECCION CUBIERTA ESC 1:100 SITIO DE ESCALINATA ACCESO AL HOTEL HACIA HABITACIONES HACIA HABITACIONES ESPACIO ZEN D-02-02 D-02-07 SEC-03 SEC-03 D-02-07 ESC 1:100 PLANTA DE ESCALINATA N.P.T. -0.17 N.P.T. -0.34 N.P.T. -0.51 N.P.T. -0.68 1 2 3 4 SE MUESTRA EL DESPIECE DEL MATERIAL DE PISO TERMINADO: PIEDRA MOKA CALIZA MARCA CANU DIM 120 X120 CM 4.10 7.10 4.00 10.30 2.70 SON 4 ESCALONES GRANDES DE DIMENSIÓN PERSONALIZADA CON PERALTE DE 17 CM. N.P.T. +0.00 SEC-01 SEC-01 D-02-03 D.02 AMAD HOTEL CORTE POR FACHADA ESCALA 1:100 EN METROS DETALLE DE ESCALERA 0 PROYECTO MARIA FERNANDA BRAVO BEJAR LOCALIZACIÓN MÉXICO DIBUJO MARIA FERNANDA BRAVO BEJAR INICIO DE PROYECTO 12 / SEPTIEMBRE / 2022 DIRECCIÓN Y CIUDAD SITIO DE ESCALINATA CENTRAL D-02-01 ESC 1:100 DESPIECE DE ESCALONES D-02-02 ESC 1:100

pag. 8 PERALTE DE ESCALONES DE 17 CM EN EL FONDO SE OBSERVA EL PERFIL DE ACERO DEL ESPEJO DE AGUA D-02-06 D-02-05 ESC 1:100 VARS #4 @ 30 cm 68 VARS #4 @ 30 cm 26 VARS #4 @ 30 cm 48 VARS #4 @ 30 cm 30 VARS #4 @ 30 cm 005 006 004 003 007 008 009 001 002 010 001 TEPETATE COMPACTADO 002 PLANTILLA DE CONCRETO SIMPLE f’c= 100 kg/cm2 DE 5CM DE ESPESOR 003 LOSA ARMADA CON VARS VARS #3. CONCRETO DE f’c= 250 kg/cm2 004 PEGAPIEDRA E IMPERMEABILIZANTE MARCA INTERCERAMIN ESP 1.00 CM 005 PISO PIEDRA TRAVERTINO ROMANO EXTERIOR CON ACABADO NATURAL. PULIDO ENTRE JUNTAS 006 CANALETA DE LUZ LED EN COLOR GRIS. BARRA LED. INSTALACIÓN COLOCACIÓN DE ADICIONALES. 007 PISO PIEDRA TRAVERTINO ROMANO EXTERIOR CON ACABADO NATURAL. PULIDO ENTRE JUNTAS 008 POLIDUCTO NARANJA PARA INSTALACIÓN DE LUMINARIAS. DE MARCA ALVE 009 GRAVILLA EN TONOS BEIGE NATURAL SIN PEGAR. 010 PINTURA BLANCA CON IMPERMEABILZANTE 011 013 014 015 011 013 014 012 016 012 011 ESTRIBO @ 20 CM. DIM 14x14 cm 012 4 VARILLAS 013 VARILLAS @ 30 CM 014 VARILLAS @ 30 CM 015 ESTRIBO # 4 @ 20 CM DIM 14x30 cm 016 6 VARILLAS #5 017 017 PLANTILLA DE CONCRETO SIMPLE f´c 100 kg/m2 TERMINA ESCALINATA ARRANCA ESCALINATA D.02 AMAD HOTEL CORTE POR FACHADA ESCALA 1:100 Y 1:20 EN METROS DETALLE DE ESCALERA 0 PROYECTO MARIA FERNANDA BRAVO BEJAR LOCALIZACIÓN MÉXICO DIBUJO MARIA FERNANDA BRAVO BEJAR INICIO DE PROYECTO 12 / SEPTIEMBRE / 2022 DIRECCIÓN Y CIUDAD SECCIÓN DE ESCALINATA S-01 D-02-03 ESC 1:100 ARMADO DE ESCALINATA D-02-04 ESC 1:100 DETALLE DE COMPONENTES D-02-05 ESC 1:20 DETALLE DE ESTRUCTURA D-02-06 ESC 1:20

TINA DE ESPEJOS DE AGUA - DE HIERRO FUNDIDO COLOR NEGRO CON RECUBRIMIENTO IMPERMEABILIZANTE ALCOAT MARCA SIKA

NOTAS Y ESPECIFICACIONES

1. DEFINICIÓN DE ESCALINATA: ESCALERA AMPLIA CONSTRUIDA CON MATERIALES NOBLES EN EL EXTERIOR DE UN EDIFICIO O EN SU VESTÍBULO.

2. ESTA ESCALINATA ES EL VESTIBULO DEL HOTEL BOUTIQUE, CONECTA EL ACCESO AL ESPACIO DE MEDITACIÓN, Y LOS PASILLOS ATRAVIESAN TRANSVERSALMENTE.

COMPONE DE UNA LOSA MACIZA ARMADA CON VARILLAS DEL #4 Y #5. SOBRE UNA PLANTILLA DE CONCRETO SIMPLE. SOBRE EL TEPETATE COMPACTADO DEL TERRENO DE 50 CM DE ESPESOR. EL ARMADO SE CONECTA A LAS TRABES DE ARRANQUE Y DE TERMINACIÓN, ASÍ COMO A LAS TRABES ENTRE CADA ESCALÓN. LA ESCALINATA TIENE UN ANCHO DE 2.70 M

4. ACABADOS:

ARCO DEL PERÍMETRO SE REMETE 3 CM AL CENTRO DEL ESCALON. EN TODOS

TRAMODE10.27CM TRAMODE3.97CM TRAMODE7.07CM

PARA ESTA ESCALINATA NO SE REQUIEREN BARANDALES NI AUXILIARES PUES SON DESCANSOS MUY LARGOS, NO HAY PELIGRO DE CAÍDA NI FATIGA. EL USUARIO PUEDE SER DESDE NIÑOS PEQUEÑOS HASTA ADULTOS MAYORES, FÁCILMENTE PUEDEN HACER USO DE LA MISMA.

3. ARMADO

AL SER UNA ESCALINATA DE EXTERIOR LA ESTRUCTURA ES PROPIA DE LA ESCALERA, SE

EL ACABADO DE LA ESCALINATA ES DE PIEDRA TRAVERTINO ROMANO EXTERIOR CON ACABADO NATURAL MARCA CANU. VENTA POR CATÁLOGO. QUE TIENE UN FORMATO DE 60 x 60 cm Y EN LAS JUNTAS SE PULEN PARA QUE ASEMEJE UNA SOLA GRAN PIEZA DE PIEDRA.

pag. 9

ESPEJOS

PIEZAS DE PIEDRA 60 60 CM ADHERENTE DE PIEDRA A LOSA MACIZA HUECO DE CANALETA DE LUZ LED PIEZA DE PIEDRA ALTURA DE 13 CM

TRAMODE4.07CM NO SE REQUIEREN BARANDALES

DE AGUA LAS ESCALINATAS AL EXTERIOR TIENEN UN ACABADO PÉTREO NATURAL Y ANTIDERRAPANTE POR LA POROSIDAD DEL MATERIAL D-02-08

01 01 D.03 AMAD HOTEL CORTE POR FACHADA ESCALA 1:100 Y 1:20 EN METROS DETALLE DE ESCALERA 0 PROYECTO MARIA FERNANDA BRAVO BEJAR LOCALIZACIÓN MÉXICO DIBUJO MARIA FERNANDA BRAVO BEJAR INICIO DE PROYECTO 12 / SEPTIEMBRE / 2022 DIRECCIÓN Y CIUDAD

D-02-07 SIN ESC

SIN

D-02-07 ESC 1:50

ISOMÉTRICO DE ESCALINATA

DETALLE DE PIEZAS D-02-08

ESC DETALLE DE ESPEJO DE AGUA

pag. 10 S02 D-03-01 D-03-02 S01 B G 5 A` A " U´ 16´ D-03-03 N.A +3.30 CUBIERTA N.A +3.30 N.A +3.10 N.A +3.10 14 15 13 12 11 20 19 18 17 16 D.03 HOTEL AMAD DETALLE DE CUBIERTA LIGERA ESCALA 1:500 EN METROS PLANTA ARQUITECTÓNICAS 0 PROYECTO MARIA FERNANDA BRAVO BEJAR LOCALIZACIÓN MÉXICO DIBUJO MARIA FERNANDA BRAVO BEJAR INICIO DE PROYECTO 03 / OCTUBRE / 2022 DIRECCIÓN Y CIUDAD PLANTA DE TECHO DE CUBIERTA LIGERA PLANTA CON DETALLE DE MATERIALIDAD Y ORIENTACIÓN DE CUBIERTA LIGERA D03 ESC 1:100 DETALLE DESPIECE DE CADA PIEZA DE CRISTAL TEMPLADO CADA PIEZA DEL CRISTAL PARA LA CUBIERTA DE LA SECCIÓN NORTE TIENE LAS DIMENSIONES PERSONALIZADAS Y SON DISTINTAS LA SECCIÓN SUR DEL HOTEL. REVISAR DIMENSIONES EN PLANO. D-03-01 ESC 1:200

SECCIONES EN DETALLE

CUBIERTA LIGERA SOBRE PASILLO DE CIRCULACIÓN ENTRE HABITACIONES. SE COMPONE DE ESTRUCTURA ADICIONAL DE ACERO, VIGAS DE MADERA Y CRISTAL TEMPLADO.

pag. 11 SECCIÓN TRANSERSAL CUBIERTA LIGERA SOBRE PASILLO DE CIRCULACIÓN ENTRE HABITACIONES. SE COMPONE DE ESTRUCTURA ADICIONAL DE ACERO, VIGAS DE MADERA Y CRISTAL TEMPLADO. D03-03 ESC 1:50 e d 5 SECCIÓN LONGITUDINAL CUBIERTA LIGERA SOBRE PASILLO DE CIRCULACIÓN ENTRE HABITACIONES. SE COMPONE DE ESTRUCTURA ADICIONAL DE ACERO, VIGAS DE MADERA Y CRISTAL TEMPLADO. D03-02 ESC 1:50 17 8 4 D-03-04 D-03-05 D-03-07 D-03-06 D-03-08 @20 ESTRIBOS @30 CM PERFIL DE ALUMINIO COLOR NEGRO MATE. DIM. MM X 5 MM. PLACAS DE ANCLAJE DE ACERO CON TORNILLOS. VIGA PERFIL HSS 6 x 6". 152.4x152.4 MM. MARCA TB. ACERO. COLOR NEGRO TERMINADO MATTE VIGA IPR 10 5 258.31 MM x 146.05 MM MARCA KALISCH ACERO. COLOR NEGRO TERMINADO MATTE SOLDADA A COLUMNA PERFIL HSS. VIGA DE MADERA ROBLE ASERRADO VARIABLE SEGÚN TRONO PERO IDEAL DIM. 200 X 200 MM. CINTA NORTON 998 1/4"" X 1/4"" ROLLO DE 15.23 MTS. PERFILES REMACHADOS A VIGA IPR CRISTAL TEMPLADO ESPESOR 8 MM. CON PELÍCULA ESEMERILADA HACIA CARA INTERIOR 0.20 COLUMNA PERFIL HSS SOBRE COLUMNA DE BUNGALOW EN PASILLO D-01 DETALLE DE ANCLAJE 0.30 0.30 0.25 0.07 CONCRETO F'C 200 KG. VARILLAS #5 @20 CM. ESTRIBOS #4 @30 CM 0.20 0.00 0.35 PERFIL DE ALUMINIO COLOR NEGRO MATE. DIM. 3 MM X 2 MM. VIGA IPR SOLDADA A COLUMNA DE PERFIL HSS 0.26 0.03 CONCRETO F'C 200 KG. VARILLAS #5 @20 CM. ESTRIBOS #4 @30 CM PERFIL DE ALUMINIO COLOR NEGRO MATE. DIM. 3 MM X 5 MM. VIGA IPR 10 5 " 258.31 MM x 146.05 MM MARCA KALISCH ACERO. COLOR NEGRO TERMINADO MATTE SOLDADA A COLUMNA PERFIL HSS. CINTA NORTON 998 1/4"" X 1/4"" ROLLO DE 15.23 MTS. PERFILES REMACHADOS A VIGA IPR VIGA DE MADERA ROBLE ASERRADO VARIABLE SEGÚN TRONO PERO IDEAL DIM. 200 X 200 MM. CRISTAL TEMPLADO ESPESOR 8 MM. CON PELÍCULA ESEMERILADA HACIA ABAJO. PLACA DE ANCLAJE ENTRE VIGA DE MADERA Y VIGA IPR 0.20 0.30 0.20 0.30 0.20 0.15 D.03 HOTEL AMAD DETALLE DE CUBIERTA LIGERA ESCALA 1:75 EN METROS SECCIONES DE CUBIERTA LIGERA 0 PROYECTO MARIA FERNANDA BRAVO BEJAR LOCALIZACIÓN MÉXICO DIBUJO MARIA FERNANDA BRAVO BEJAR INICIO DE PROYECTO 03 / OCTUBRE / 2022 DIRECCIÓN Y CIUDAD

D03-04 ESC 1:20 d e 17

pag. 12

CONCRETO ARMADO EN UNA LOSA MACIZA. COLUMNA METÁLICA PERFIL HSS 6X6" COLOR NEGRO MATE LOSA MACIZA PLACA DE ANCLAJE. CUADRADA DIM 20 X 20 CM. COLOR NEGRO MATE. PERNOS DE ANCLAJE L= 0.50 M. COLUMNA DE CONCRETO EN ESQUINA DE CADA BUNGALOW SOBRE EL PASILLO. DETALLE DE SOLDADURA DE PERNOS DE ANCLAJE PLACA DE ANCLAJE. CUADRADA DIM 20 20 CM. COLOR NEGRO MATE. SOLDADURA MORTERO DE NIVELACIÓN BISELAR EN CONO PARA RECIBIR LA SOLDADURA DETALLE DE CONEXIÓN DE VIGA IPR SOBRE LOSA MACIZA VIGA METÁLICA IPR. COLOR NEGRO MATE LOSA MACIZA PERNOS DE ANCLAJE #8. @ METRO SOBRE CUBIERTA MACIZA. PERNOS DE ANCLAJE L= 0.50 M. EN CADA COLUMNA DE CONCRETO DE LOS EDIFICIOS CONSTRUÍDOS DETALLE DE SOLDADURA DE PERNOS DE ANCLAJE PLACA DE ANCLAJE. CUADRADA DIM 20 20 CM. COLOR NEGRO MATE. SOLDADURA MORTERO DE NIVELACIÓN BISELAR EN CONO PARA RECIBIR LA SOLDADURA D03-05 D03-07 ALA DE PLACA DE UNIÓN ALA A DE PLACA DE UNIÓN PERNOS DE ANCLAJE TORNILLOS VIGA IPR COLUMNA HSS DETALLE DE ARRANQUE Y TERMINACIÓN DE PERGOLADO SOBRE COLUMNA HSS VIGA DE MADERA DE ROBLE LA PLACA DE UNIÓN SE COLOCA A CADA LADO DE LA VIGA SOLDADURA PLACA DE UNIÓN CUADRADA. DIM 150 X 150 MM PROYECCIÓN DEL ALMA DE LA VIGA D03-06 VIGA IPR DETALLE DE COLOCACIÓN DE CRISTAL SOBRE PERFIL DE ALUMINO PERFIL DE ALUMINIO 50x20MM ADHESIVO EPOXI SOLDADURA CRISTAL TEMPLADO 10MM. CON PELÍCULA ESMERILADO POR ABAJO CINTA NORTON D03-08 D.03 HOTEL AMAD DETALLE DE CUBIERTA LIGERA ESCALA VARIABLE DETALLES DE CUBIERTA LIGERA 0 PROYECTO MARIA FERNANDA BRAVO BEJAR LOCALIZACIÓN MÉXICO DIBUJO MARIA FERNANDA BRAVO BEJAR INICIO DE PROYECTO 03 OCTUBRE / 2022 DIRECCIÓN Y CIUDAD

DETALLE DE ARRANQUE DE COLUMNA METÁLICA SOBRE COLUMNA DE

PLANTA BAJA RECAMARA CARPINTERIA

Planta tipo de cada habitación. En todas se repiten los mismos detalles.

pag. 13 N.P.T. -0.20 HABITACIÓN BAÑO TERRAZA PISCINA N.P.T. -0.20 N.P.T. -1.20 U U R R T T S S f f e e 0.2 1.5 1.5 3.0 0.1 2.2 0.1 1.2 0.2 4.2 2.0 3.7 2.7 4.2 1.0 0.1 3.6 0.2 1.5 0.2 1.1 1.2 0.1 1.3 3.7 4.2 1.3 0.7 0.8 1.6 1.3 9.8 3.9 1.0 SEC-03 SEC-03 SEC-04 SEC-04 ALZ-01 ALZ-02 ALZ-04 ALZ-03 SEC-05 SEC-05 SEC-06 SEC-06

P1 CL1 P2 ESC 1:50

D-04-00 2.1 0.90 CERRADURA DE MANIJA YALE 4980 SATINADO PARA BAÑO DETALLE EN PANEL COMPLETO DE MADERA. A FORMA DE ZURCO 0.04 PUERTA PREFRABRICADA TUBULAR DE MADERA ENCHAPADA MADERA TZALAM. DIM 90 x 213 CM MARCO DE MADERA ENCHAPADO DE MDF EN LÁMINAS DE MADERA TIZAL. DIM 3 4 CM 1.05 1.05 0.03 D-04-01 BARNIZ DE POLIURETANO ACABADO MATE. MARCA SAYER. FORRO DE CHAPA DE MADERA TORNILLO DE CABEZA PLANA DE 2"X1/4" MARCO DE PUERTA DETALLE A 42 mm 1.9 1.9 1.9 1/2" MURO DE BLOCK HUECO BISAGRA BATIENTE SOBREPUESTA DE MADERA DE PINO DE 19X19mm. PUERTA PREFRABRICADA TUBULAR DE MADERA ENCHAPADA MADERA TZALAM. DIM 90 213 CM APLANADO DE CEMENTO-ARENA PROP. 1:5 MARCO DE MADERA DE PINO DE 19mm DE ESPESOR. ACABADO MATE CON BARNIZ DE POLIURETANO MARCA SAYER ENTRECALLE ENTRE MURO MARCO DE MADERA CAR.02 AMAD HOTEL MUEBLES DE MADERA ESCALA 1:100 Y 1:20 EN METROS DETALLE DE ESCALERA 0 PROYECTO MARIA FERNANDA BRAVO BEJAR LOCALIZACIÓN MÉXICO DIBUJO MARIA FERNANDA BRAVO BEJAR INICIO DE PROYECTO 12 / SEPTIEMBRE / 2022 DIRECCIÓN Y CIUDAD EJEMPLO DE VISTA DE PUERTA P1 DETALLE CONSTRUCTIVO DE PUERTA SIN ESC D-04-01 Puerta interior enchapada marca Duara Doors Modelo Balaram H650. Madera Tzalam. Acabado barniz mate Poly Lack Sayer (recubrimiento transparente semi mate para puertas en interiores) Espesor de 3.5 cm. PUERTA DE BAÑO P1 ESC 1:50 EJEMPLO DE VISTA DE MADERA DE CLOSET CHAPA DE MADERA NATURAL DE NOGAL AMERICANO CALIDAD PANEL ABB. LARGOS ENTRE 220- 320 CM. MARCA CYMISA.

PUERTA RECAMARAS CARPINTERÍA P2 ESC 1:50

Puerta exterior de parota natural reforzada color natural acabado mate, marco completo y chambrana. Tallada con lineas verticales de 2 cm y 1 2 cm de separación. Acabado barniz mate: Polyform® Barniz 11000 (Barniz de Poliuretano base solvente). Con cerradura de sensor para tarjeta de hotel.

pag. 14 3.30 2.50 1.00 DETALLE DE ZURCOS VERTICALES EN PANEL DE MADERA SUPERIOR DE 1.06 x 0.80 0.05 M CHAPA DERECHA PARA HOTELES CON TECNOLOGÍA LOCKPRO-1HD DETALLE DE ZURCOS VERTICALES EN PUERTA DE MADERA 0.03 0.76 0.24 0.03 CAR.03 AMAD HOTEL MUEBLES DE MADERA ESCALA 1:100 Y 1:20 EN METROS DETALLE DE CARPINTERÍA 0 PROYECTO MARIA FERNANDA BRAVO BEJAR LOCALIZACIÓN MÉXICO DIBUJO MARIA FERNANDA BRAVO BEJAR INICIO DE PROYECTO 12 / SEPTIEMBRE / 2022 DIRECCIÓN Y CIUDAD

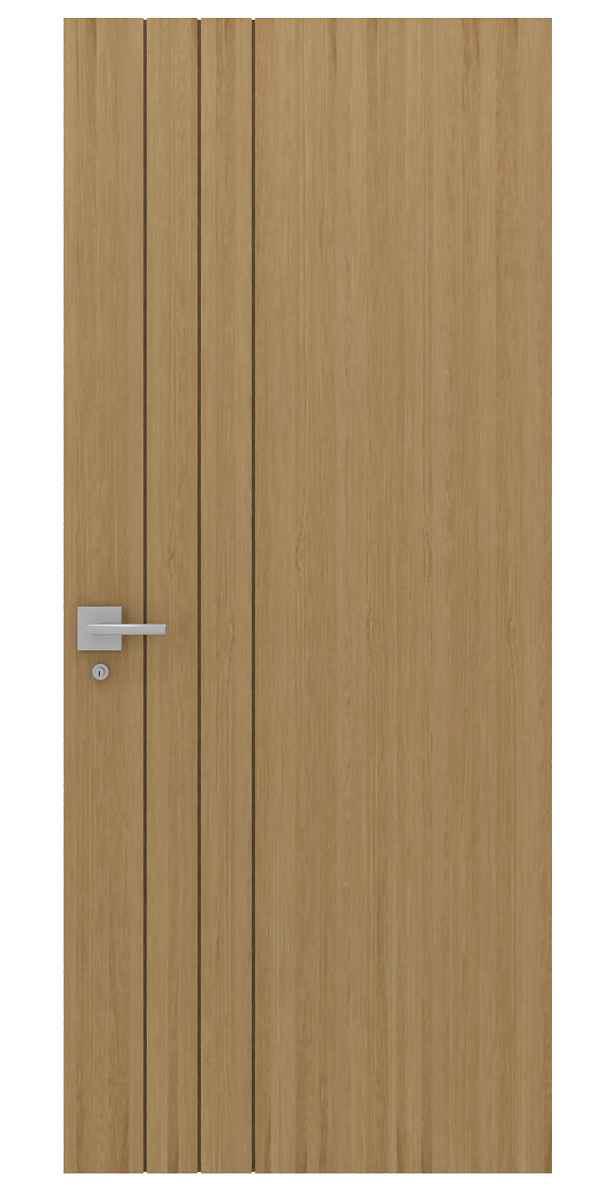

EJEMPLO DE VISTA DE PUERTA P2

vista frontal

CLOSET CARPINTERÍA CL1 ESC 1:50

ISOMÉTRICO DE CLÓSET D-04-02 SIN ESC Closet con carpintería a base de MDF de 3 cm de espesor. Chapa de madera natural de Nogal Americano calidad panel ABB. Largos entre 220- 320 cm. Marca Cymisa. Acabado mate. Repisas de la misma fabricación con detalles para colgar ganchos de acero color natural.

pag. 15

MINIBAR CAJA FUERTE PERFIL CUADRADO DE 1 CM EN METAL BRILLOSO TONO NATURAL.

0.51 1.06 0.19 0.41 REPISA DE MADERA MDF Y CHAPA NATURAL(CHAPA DE MADERA DE HUANACAXTLE/PAROTA GRADO AA) MARCA CYMISA 0.03 0.70 0.03 0.27 0.03 0.67 0.03 0.41 0.03 0.03 0.08 0.48 0.10 0.03 0.60 0.03 0.03 0.09 0.03 0.33 0.03 0.03 0.41 0.03 MUROS LATERALES ESTRUCTURA DE CLOSET EN MDF Y CHAPA DE MADERA NATURAL (CHAPA DE MADERA DE HUANACAXTLE/PAROTA GRADO AA) MARCA CYMISA 1.22 1.35 2.17 ESTRUCTURA DE CLOSET EN MDF Y CHAPA DE MADERA NATURAL(CHAPA DE MADERA DE HUANACAXTLE/PAROTA GRADO AA) MARCA CYMISA ESTRUCTURA METÁLICA PARA COLGAR CAR.04 AMAD HOTEL MUEBLES DE MADERA ESCALA 1:100 Y 1:20 EN METROS DETALLE DE CARPINTERÍA 0 PROYECTO MARIA FERNANDA BRAVO BEJAR LOCALIZACIÓN MÉXICO DIBUJO MARIA FERNANDA BRAVO BEJAR INICIO DE PROYECTO 12 SEPTIEMBRE / 2022 DIRECCIÓN Y CIUDAD

corte lateral

PLANTA

pag. 16 N.P.T. -0.35 N.P.T. -0.65 N.P.T. -0.20 N.P.T. -0.50 N.P.T. -0.65 ESPEJO DE AGUA ESPEJO DE AGUA ESPEJO DE AGUA ESPEJO DE AGUA N. -0.20 N. -0.20 N. -0.50 N. -0.50 N. -0.65 N. -0.65 N.P.T. -0.65 PROYECCIONPERGOLADO PROYECCION PERGOLADO Proyección de techo Proyección de techo ESPEJO DE AGUA N.P.T. -0.20 Proyección de techo ESPACIO ZEN N.P.T. -0.75 M ESPEJO DE AGUA N. -0.20 ESPEJO DE AGUA N. -0.20 N.P.T. -0.20 HABITACIÓN BAÑO TERRAZA N.P.T. -0.20 HABITACIÓN PROYECCION CUBIERTA PROYECCION CUBIERTA PROYECCIONCUBIERTA N.P.T. -0.20 HABITACIÓN 08 PROYECCION CUBIERTA PISCINA N.P.T. -1.40 N.P.T. -1.40 PISCINA N.P.T. -1.40 PISCINA N.P.T. -1.40 PISCINA PISCINA N.P.T. -1.40 PISCINA N.P.T. -1.40 PISCINA N.P.T. -1.40 PISCINA N.P.T. -1.40 HABITACIÓN 02 HABITACIÓN 03 HABITACIÓN 04 HABITACIÓN 07 -0.20 N.P.T. -0.20 N.P.T. -0.20 N.P.T. -0.20 BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO N.P.T. -0.20 HABITACIÓN 05 N.P.T. -0.20 HABITACIÓN 06 TERRAZA TERRAZA TERRAZA TERRAZA TERRAZA TERRAZA TERRAZA TERRAZA A B C 1 D 2 3 4 E F G H 5 6 7 8 I J K 9 L 10 11 9.8500 9.8500 9.8492 9.8367 9.8511 9.8642 3.9663 2.0804 5.0022 3.3975 5.5351 2.8467 2.5018 a b d e g f c h 01 01 01 01 01 01 01 01 01 01 01 01 01 01 04 02 04 02 04 02 04 02 04 02 04 02 04 02 04 02 04 02 04 02 04 02 02 02 02 02 02 02 02 02 02 03 04 03 04 03 04 03 04 03 04 03 04 03 04 03 04 04 02 03 04 03 04 03 04 06 03 06 03 06 03 06 03 06 03 06 03 06 03 06 03 06 03 06 03 06 03 06 03 06 03 06 03 06 03 0202 0202 0202 02 02 02 02 03 02 03 0202 02 0202 0202 0303 03 0303 03 03 03 03 0505 05 02 02 02 02 03 03 03 04 04 0404 0404 04 04 04 04 04 0404 03 07 02 02 02 02 02 02 02 01 01 01 01 05 01 01 01 01 02 03 0202 02 02 02 03 0202 03 03 03 03 0303 0505 02 02 03 03 04 0404 04 04 04 04 04 04 04 03 07 02 02 02 02 02 02 02 01 01 01 03 05 01 01 02 02 02 02 02 020202 0202 030202 02 02 02 03 02 03 0303 03 03 030303 0303 03 030505 05 020202 020202 03 03 03 03 0404 0404 04 04 040404 0404 04 04 070302 020202 020202 0101 01 0101 01 02 03 02 01 02 02 0202 02 0202 02 02 0202 02 02 02 02 02 02 03 02 0303 03 0303 03 03 03 03 03 03 03 0303 03 0505 02 02 0202 03 03 03 04 04 04 04 07 02 0202 02 02 01 01 01 01 01 01 01 01 03 02 0202 020202 020202 020202 020202 020202 0202 0202 0203 02 030303 030303 030303 0303 0303 03 05 05 020202 02 02 030303 040404 0404 04 0404 04 04 04 0404 04 020307 020202 020202 010101 010101 010305 010101 010101 01 02 03 02 02 02 03 04 04 04 04 03 07 02 02 02 02 02 02 02 01 05 01 02 02 03 02 02 02 020202 0202 02 02 0202 02 0302 0303 03 03 030303 03 03 03 030505 030505 020202 0202 02 03 03 0303 04 040404 040404 040404 040404 070302 020202 020202 0101 0301 010101 010101 01 02 03 02 02 02 02 02 02 02 03 02 02 03 0202 0202 03 03 03 0303 03 03 03 0505 05 02 02 02 02 03 03 03 04 04 04 04 0404 04 04 04 04 04 04 03 07 02 02 02 02 01 01 03 05 01 01 0101 01 0101 02 02 0202 03 03 0202 02 0202 0202 020202 02 02 02 02 0302 030202 020202 0303 0303 030303 0303 03 05 0202 0202 030303 03 03 040404 040404 040404 020307 020202 01 01 0103 010101 010101 02 030202 01 03 DIMENSIONES COLOR TIPO MODELO DESCRIPCION CLAVE 01 M U R O S MARCA MURO DE BLOCK HUECO DE 20x20x40 CM. DE ESPESOR AB AI AF A C A B A D O B S E A C A B A D O N T E R M E D O 01 PEGA PIEDRA CON DURACRIL EN POLVO A C A B A D O FINAL 02 03 AB= ACABADO BASE AI= ACABADO INTERMEDIO AF= ACABADO FINAL CAMBIO DE ACABADO EN MURO 02 01 P I S O S AM AF A C A B A D O B S E AB= ACABADO BASE AM= ACABADO MEDIO CAMBIO DE ACABADO EN PISO 02 04 TERMINADO NATURAL LOSA DE CIMENTACIÓN DE CONCRETO TERMINADO NATURAL FIRME DE CONCRETO f´c=150 kg/cm DE 15 cm. 04 - - - - - - - - -ACABADO EFECTO FLECOS EXTERIOR BLANCO - - - - - - - - - - MATE APLANADO DE MORTERO CEMENTO-ARENA EN PROPORCION 1:5. (1.00cm DE ESPESOR). PELICULA DE SEGURIDAD CONTRA RUV (TRANSPARENTE) 02 ESTRUCTURA HERRAJES DE MURO CORTINA 03 BLANCO MATE - - - - - - - - -- - - - - - - - - - - - - - - - - - -- - - - - - - - -- - - - - - - - -- - - - - - - - -- - - - - - - - -05 TEPETATE LIMPIO DIMENSIONES COLOR TIPO MODELO DESCRIPCION CLAVE MARCA A C A B A D O FINAL 02 01 03 04 PULIDO - - - - - - - - - - NATURAL - - - - - - - - - - - - - - - - - - -03 CONCRETO PULIDO TRATAMIENTO AL ÁCIDO 05 MOSAICO AQUARELLE BLOTS - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -DIMENSIONES COLOR TIPO MODELO DESCRIPCION CLAVE 01 T E C H O S MARCA LOSA MACIZA AB AI AF A C A B A D O B S E A C A A D O N T E R M D O 01 A C A B A D O FINAL 01 GRAVILLA NEUTROS AB= ACABADO BASE AI= ACABADO INTERMEDIO AF= ACABADO FINAL CAMBIO DE ACABADO EN TECHO - - - - - - - - - - NEUTROS - - - - - - - - - - - - - - - - - - -DIMENSIONES COLOR TIPO MODELO DESCRIPCION CLAVE CANCELERIA MARCA A C A B A D O FINAL 01 CANCEL DE ALUMINIO CON CRISTAL DE mm NEGRO - - - - - - - - -- - - - - - - - -3" 02 NEGRO - - - - - - - - - - - - - - - - - - -AB VENTANAL DE ALUMINIO CON CRISTAL DE mm 2" - - - - - - - - -ACABADO DE PIEDRA NATURAL IRREGULAR CUARZITA 01 05 PASTA DE CAL PIGMENTADO BLANCO -BEIGE PULIDO MATE IMPERMEABILIZANTE 03 04 MURO DE CONCRETO ARMADO CREMA IRREGULAR IRREGULAR BLANCO PERLA 06 CRISTAL TEMPLADO 04 MIX PINTURA ACRÍLICA BLANCA PASTA TEXTURIZANTE 05 MURO DE MAMPOSTERÍA CON PIEDRA CANTERA 05 PIEDRA MOKA MATE MATE 06 07 ARENADO ANTIDESLIZANTE CANU 60 60 cm GRAVILLA BEIGE - - - - - - - - -NATURAL NATURAL - - - - - - - - - - - - - - - - - - - -06 - - - - - - - - -A C A B A D O N T E R M E D O DIMENSIONES COLOR TIPO MODELO DESCRIPCION CLAVE MARCA 02 01 BLANCO 03 04 PISO PIEDRA CALIZA MOKA PARA INTERIOR BLANCO - - - - - - - - - - - - - - - - - - - - - - - - - - - - -60 60 cm. MOKA BLANCO PISO PIEDRA TRAVERTINO ROMANO (EXTERIOR) 100 50 cm. ROMANO PEGA PIEDRA IMPERMEABILIZANTE CANU CANU INTERCERAMIC - - - - - - - - - - - - - - - - - - - - - - - - - - - - -- - - - - - - - - - - - - - - - - - - - - - - - - - - - -- - - - - - - - -- - - - - - - - -AF= ACABADO FINAL WASHED RIVER ROCKS PULIDAS MEZCLA CEMENTO BLANCO ARENA 1:4 (30 cm) 06 DIMENSIONES COLOR TIPO MODELO DESCRIPCION CLAVE 01 P L A F O N E S MARCA LOSA MACIZA DED 20 CM DE ESPESOR AB AI AF A C A B A D O B S E A C A A D O N T E R M D O A C A A D O FINAL 01 AB= ACABADO BASE AI= ACABADO INTERMEDIO AF= ACABADO FINAL CAMBIO DE ACABADO EN PLAFON - - - - - - - - -- - - - - - - MATE - - - - - - - - - - ROBLE BLANCO APLANADO DE MORTERO CEMENTO-ARENA EN PROPORCION 1:5. (1.00cm DE ESPESOR). 01 PINTURA ACRÍLICA TEXTURA ACABADO FLECOS 02 02 MATE ESTRUCTURA METÁLICA PARA RECIBIR PERGOLADO 03 MODULOS DE MADERA PARA PERGOLADO AB REGADERA VEGETACIÓN EZARRI BIANCO ABSOLUTO BLOTS 25MM DESCRIPCION HATCH INDICA AJUSTE DE LOSETA DE PIEDRA INDICA PIEZAS DE PIEDRA NATURAL COLOR MOKA 60X60 CM, CON JUNTAS DE 5MM Y BORDE PARA ZOCLO DE 2CM INDICA INICIO DE DESPIECE INDICA SEMBRADO DE PIEDRAS DE RÍO PARA PISO ACA.01 AMAD HOTEL PLANOS DE ACABADOS ESCALA 1:100 Y 1:20 EN METROS ACABADOS DE PLANTA BAJA 0 PROYECTO MARIA FERNANDA BRAVO BEJAR LOCALIZACIÓN MÉXICO DIBUJO MARIA FERNANDA BRAVO BEJAR INICIO DE PROYECTO 12 / SEPTIEMBRE / 2022 DIRECCIÓN Y CIUDAD NOTAS: 1. LAS JUNTAS ENTRE LOSETAS DE PIEDRA NATURAL SERÁ DE 5MM Y EL BORDE PARA EL ZOCLO DE 2 CM. RELLENO CON BOQUILLA PARA PIEDRA NATURAL MARCA 2. SOBRE LOS PISOS DE PIEDRA NATURAL SE RECUBRIRÁ DE 3.

BAJA

ACABADOS

COMPLETA DEL HOTEL DONDE SE INDICA ACBADOS EN MURO, PISO Y TECHO (SIN PLAFONES AÑADIDOS). AC1 ESC 1:300

pag. 17 N.P.T. -0.35 N.P.T. -0.65 N.A +3.30 N.P.T. -0.65 ESPEJO DE AGUA ESPEJO DE AGUA ESPEJO DE AGUA ESPEJO DE AGUA N. -0.20 N. -0.20 N. -0.65 N. -0.65 N.P.T. -0.65 PROYECCIONPERGOLADO PROYECCION PERGOLADO ESPEJO DE AGUA N.P.T. -0.20 ESPACIO ZEN N.P.T. -0.75 ESPEJO DE AGUA N. -0.20 ESPEJO DE AGUA N. -0.20 TERRAZA TERRAZA TERRAZA Carrilnado Carril nado Carril nado CUBIERTA N.A +3.30 N.A +3.30 N.A +3.10 N.A +3.10 SEC-01 SEC-01 SEC-02 A B G a b d e g f c h A` A " 40.7 3.5 10.3 R5.0000 R9.0000 R16.0637 R20.0383 R27.8620 R25.0000 R12.0000 R30.3620 01 0101 01 0101 01 0101 01 0101 01 0101 01 0101 0202 0202 0202 DIMENSIONES COLOR TIPO MODELO DESCRIPCION CLAVE 01 M U R O S MARCA MURO DE BLOCK HUECO DE 20x20x40 CM. DE ESPESOR AB AI AF A C B A D O A E C A B A O N T E R M D O 01 PEGA PIEDRA CON DURACRIL EN POLVO C A B A D O FINAL 02 03 AB= ACABADO BASE AI= ACABADO INTERMEDIO AF= ACABADO FINAL CAMBIO DE ACABADO EN MURO 02 01 P I S O S AM AF A C B A D O A E AB= ACABADO BASE AM= ACABADO MEDIO CAMBIO DE ACABADO EN PISO 02 04 TERMINADO NATURAL LOSA DE CIMENTACIÓN DE CONCRETO TERMINADO NATURAL FIRME DE CONCRETO f´c=150 kg/cm DE 15 cm. 04 - - - - - - - - -ACABADO EFECTO FLECOS EXTERIOR BLANCO - - - - - - - - - - MATE APLANADO DE MORTERO CEMENTO-ARENA EN PROPORCION 1:5. (1.00cm DE ESPESOR). PELICULA DE SEGURIDAD CONTRA RUV (TRANSPARENTE) 02 ESTRUCTURA HERRAJES DE MURO CORTINA 03 BLANCO MATE - - - - - - - - -- - - - - - - - - - - - - - - - - - -- - - - - - - - -- - - - - - - - -- - - - - - - - -- - - - - - - - -05 TEPETATE LIMPIO DIMENSIONES COLOR TIPO MODELO DESCRIPCION CLAVE MARCA C A B A D O FINAL 02 01 03 04 PULIDO - - - - - - - - - - NATURAL - - - - - - - - - - - - - - - - - - -03 CONCRETO PULIDO TRATAMIENTO AL ÁCIDO 05 MOSAICO AQUARELLE BLOTS - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -DIMENSIONES COLOR TIPO MODELO DESCRIPCION CLAVE 01 T E C H O S MARCA LOSA MACIZA AB AI AF A C B A D O A E A C A B D O N E M E D O 01 C A B A D O FINAL 01 GRAVILLA NEUTROS AB= ACABADO BASE AI= ACABADO INTERMEDIO AF= ACABADO FINAL CAMBIO DE ACABADO EN TECHO - - - - - - - - - - NEUTROS - - - - - - - - - - - - - - - - - - -DIMENSIONES COLOR TIPO MODELO DESCRIPCION CLAVE CANCELERIA MARCA C A B A D O FINAL 01 CANCEL DE ALUMINIO CON CRISTAL DE mm NEGRO - - - - - - - - -- - - - - - - - -3" 02 NEGRO - - - - - - - - - - - - - - - - - - -AB VENTANAL DE ALUMINIO CON CRISTAL DE 6 mm 2" - - - - - - - - -ACABADO DE PIEDRA NATURAL IRREGULAR CUARZITA 01 05 PASTA DE CAL PIGMENTADO BLANCO -BEIGE PULIDO MATE IMPERMEABILIZANTE 03 04 MURO DE CONCRETO ARMADO CREMA IRREGULAR IRREGULAR BLANCO PERLA 06 CRISTAL TEMPLADO 04 MIX PINTURA ACRÍLICA BLANCA + PASTA TEXTURIZANTE 05 MURO DE MAMPOSTERÍA CON PIEDRA CANTERA 05 PIEDRA MOKA MATE MATE 06 07 ARENADO ANTIDESLIZANTE CANU 60 60 cm GRAVILLA BEIGE - - - - - - - - -NATURAL NATURAL - - - - - - - - - - - - - - - - - - - -06 - - - - - - - - -C A B A O N T E R M D O DIMENSIONES COLOR TIPO MODELO DESCRIPCION CLAVE MARCA 02 01 BLANCO 03 04 PISO PIEDRA CALIZA MOKA PARA INTERIOR BLANCO - - - - - - - - - - - - - - - - - - - - - - - - - - - - -60 60 cm. MOKA BLANCO PISO PIEDRA TRAVERTINO ROMANO (EXTERIOR) 100 50 cm. ROMANO PEGA PIEDRA IMPERMEABILIZANTE CANU CANU INTERCERAMIC - - - - - - - - - - - - - - - - - - - - - - - - - - - - -- - - - - - - - - - - - - - - - - - - - - - - - - - - - -- - - - - - - - -- - - - - - - - -AF= ACABADO FINAL WASHED RIVER ROCKS PULIDAS MEZCLA CEMENTO BLANCO ARENA 1:4 (30 cm) 06 DIMENSIONES COLOR TIPO MODELO DESCRIPCION CLAVE 01 P L A F O N E S MARCA LOSA MACIZA DED 20 CM DE ESPESOR AB AI AF A C B A D O A E A C A B D O N E M E D O A C B D O FINAL 01 AB= ACABADO BASE AI= ACABADO INTERMEDIO AF= ACABADO FINAL CAMBIO DE ACABADO EN PLAFON - - - - - - - - -- - - - - - - MATE - - - - - - - - - - ROBLE BLANCO APLANADO DE MORTERO CEMENTO-ARENA EN PROPORCION 1:5. (1.00cm DE ESPESOR). 01 PINTURA ACRÍLICA TEXTURA ACABADO FLECOS 02 02 MATE ESTRUCTURA METÁLICA PARA RECIBIR PERGOLADO 03 MODULOS DE MADERA PARA PERGOLADO AB REGADERA VEGETACIÓN EZARRI BIANCO ABSOLUTO BLOTS 25MM DESCRIPCION HATCH INDICA AJUSTE DE LOSETA DE PIEDRA INDICA PIEZAS DE PIEDRA NATURAL COLOR MOKA 60X60 CM, CON JUNTAS DE 5MM BORDE PARA ZOCLO DE 2CM INDICA INICIO DE DESPIECE INDICA SEMBRADO DE PIEDRAS DE RÍO PARA PISO ACA.02 AMAD HOTEL PLANOS DE ACABADOS ESCALA 1:100 Y 1:20 EN METROS ACABADOS DE AZOTEA 0 PROYECTO MARIA FERNANDA BRAVO BEJAR LOCALIZACIÓN MÉXICO DIBUJO MARIA FERNANDA BRAVO BEJAR INICIO DE PROYECTO 12 / SEPTIEMBRE 2022 DIRECCIÓN Y CIUDAD NOTAS: 1. LAS JUNTAS ENTRE LOSETAS DE PIEDRA NATURAL SERÁ DE 5MM Y EL BORDE PARA EL ZOCLO DE 2 CM. RELLENO CON BOQUILLA PARA PIEDRA NATURAL MARCA 2. SOBRE LOS PISOS DE PIEDRA NATURAL SE RECUBRIRÁ DE 3.

BAJA DE AZOTEA

COMPLETA DE AZOTEA DEL HOTEL DONDE SE INDICA ACBADOS EN MURO, PISO Y TECHO (SIN PLAFONES AÑADIDOS). AC2 ESC 1:300

PLANTA

AC3

TIPOLOGÍA DE ACABADOS

ESC 1:100

TIPOLOGÍA DE HABITACIÓN CON ACABADOS Y CAMBIO DE ACABADOS

NOTAS:

1. LAS JUNTAS ENTRE LOSETAS DE PIEDRA NATURAL SERÁ DE 5MM Y EL BORDE PARA EL ZOCLO DE 2 CM. RELLENO CON BOQUILLA PARA PIEDRA NATURAL MARCA 2. SOBRE LOS PISOS DE PIEDRA NATURAL SE RECUBRIRÁ DE "SELLADOR PARA MÁRMOL Y GRANITO BY DRY TREAT" DE LA MARCA NATIVA STONE. 3.

DESPIECE DE PISO INTERIOR

AC4

ESC 1:100

DESPIECE DE LOSETAS DE PIEDRA NATURAL CALIZA MARCA CANU COLOR MOKA DE DIMENSIONES DE 60X60 CM

pag. 18 N.P.T. -0.20 HABITACIÓN BAÑO TERRAZA PISCINA N.P.T. -0.20 N.P.T. -1.20 U U R R T T S S f e e 0.2 1.5 1.5 3.0 0.1 2.2 0.1 1.2 0.2 4.2 2.0 3.7 2.7 4.2 1.0 0.1 3.6 0.2 1.5 0.2 1.1 1.2 0.1 1.3 3.7 4.2 1.3 0.7 0.8 1.6 1.3 9.8 3.9 1.0 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 02 03 02 02 03 02 02 02 02 02 03 02 02 03 03 03 03 03 03 03 03 03 03 03 03 03 03 03 03 03 03 03 05 05 03 05 05 02 02 02 02 02 02 03 03 03 03 03 03 04 04 04 04 04 04 04 04 04 04 04 04 04 04 04 04 04 04 03 07 02 02 02 02 02 02 02 01 01 01 01 01 01 03 05 01 01 0101 01 0101 01 02 02 03 02 02 01 SEC-03 SEC-03 SEC-04 SEC-04 ALZ-01 ALZ-02 ALZ-04 ALZ-03 DIMENSIONES COLOR TIPO MODELO DESCRIPCION CLAVE 01 M U R O S MARCA MURO DE BLOCK HUECO DE 20x20x40 CM. DE ESPESOR AB AI AF A C A A D O B S A C A B A D O N T E R M E D O 01 PEGA PIEDRA CON DURACRIL EN POLVO A C A B A D O FINAL 02 03 AB= ACABADO BASE AI= ACABADO INTERMEDIO AF= ACABADO FINAL CAMBIO DE ACABADO EN MURO 02 01 P I S O S AM AF A C A A D O B S AB= ACABADO BASE AM= ACABADO MEDIO CAMBIO DE ACABADO EN PISO 02 04 TERMINADO NATURAL LOSA DE CIMENTACIÓN DE CONCRETO TERMINADO NATURAL FIRME DE CONCRETO f´c=150 kg/cm DE 15 cm. 04 - - - - - - - - -ACABADO EFECTO FLECOS EXTERIOR BLANCO - - - - - - - - - - MATE APLANADO DE MORTERO CEMENTO-ARENA EN PROPORCION 1:5. (1.00cm DE ESPESOR). PELICULA DE SEGURIDAD CONTRA RUV (TRANSPARENTE) 02 ESTRUCTURA HERRAJES DE MURO CORTINA 03 BLANCO MATE - - - - - - - - -- - - - - - - - - - - - - - - - - - -- - - - - - - - -- - - - - - - - -- - - - - - - - -- - - - - - - - -05 TEPETATE LIMPIO DIMENSIONES COLOR TIPO MODELO DESCRIPCION CLAVE MARCA A C A B A D O FINAL 02 01 03 04 PULIDO - - - - - - - - - - NATURAL - - - - - - - - - - - - - - - - - - -03 CONCRETO PULIDO TRATAMIENTO AL ÁCIDO 05 MOSAICO AQUARELLE BLOTS - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -DIMENSIONES COLOR TIPO MODELO DESCRIPCION CLAVE 01 T E C H O S MARCA LOSA MACIZA AB AI AF A C A A D O B S C A B A O N T E R M D O 01 A C A B A D O FINAL 01 GRAVILLA NEUTROS AB= ACABADO BASE AI= ACABADO INTERMEDIO AF= ACABADO FINAL CAMBIO DE ACABADO EN TECHO - - - - - - - - - - NEUTROS - - - - - - - - - - - - - - - - - - -DIMENSIONES COLOR TIPO MODELO DESCRIPCION CLAVE CANCELERIA MARCA A C A B A D O FINAL 01 CANCEL DE ALUMINIO CON CRISTAL DE mm NEGRO - - - - - - - - -- - - - - - - - -3" 02 NEGRO - - - - - - - - - - - - - - - - - - -AB VENTANAL DE ALUMINIO CON CRISTAL DE mm 2" - - - - - - - - -ACABADO DE PIEDRA NATURAL IRREGULAR CUARZITA 01 05 PASTA DE CAL PIGMENTADO BLANCO -BEIGE PULIDO MATE IMPERMEABILIZANTE 03 04 MURO DE CONCRETO ARMADO CREMA IRREGULAR IRREGULAR BLANCO PERLA 06 CRISTAL TEMPLADO 04 MIX PINTURA ACRÍLICA BLANCA PASTA TEXTURIZANTE 05 MURO DE MAMPOSTERÍA CON PIEDRA CANTERA 05 PIEDRA MOKA MATE MATE 06 07 ARENADO ANTIDESLIZANTE CANU 60 60 cm GRAVILLA BEIGE - - - - - - - - -NATURAL NATURAL - - - - - - - - - - - - - - - - - - - -06 - - - - - - - - -A C A B A D O N T E R M E D O DIMENSIONES COLOR TIPO MODELO DESCRIPCION CLAVE MARCA 02 01 BLANCO 03 04 PISO PIEDRA CALIZA MOKA PARA INTERIOR BLANCO - - - - - - - - - - - - - - - - - - - - - - - - - - - - -60 60 cm. MOKA BLANCO PISO PIEDRA TRAVERTINO ROMANO (EXTERIOR) 100 50 cm. ROMANO PEGA PIEDRA IMPERMEABILIZANTE CANU CANU INTERCERAMIC - - - - - - - - - - - - - - - - - - - - - - - - - - - - -- - - - - - - - - - - - - - - - - - - - - - - - - - - - -- - - - - - - - -- - - - - - - - -AF= ACABADO FINAL WASHED RIVER ROCKS PULIDAS MEZCLA CEMENTO BLANCO ARENA 1:4 (30 cm) 06 DIMENSIONES COLOR TIPO MODELO DESCRIPCION CLAVE 01 P L A F O N E S MARCA LOSA MACIZA DED 20 CM DE ESPESOR AB AI AF A C A A D O B S C A B A O N T E R M D O A C A A D O FINAL 01 AB= ACABADO BASE AI= ACABADO INTERMEDIO AF= ACABADO FINAL CAMBIO DE ACABADO EN PLAFON

- -

- - MATE

- - ROBLE BLANCO APLANADO DE MORTERO CEMENTO-ARENA EN PROPORCION 1:5. (1.00cm DE ESPESOR). 01 PINTURA ACRÍLICA TEXTURA ACABADO FLECOS 02 02 MATE ESTRUCTURA METÁLICA PARA RECIBIR PERGOLADO 03 MODULOS DE MADERA PARA PERGOLADO AB REGADERA VEGETACIÓN EZARRI BIANCO ABSOLUTO BLOTS 25MM DESCRIPCION HATCH INDICA AJUSTE DE LOSETA DE PIEDRA INDICA PIEZAS DE PIEDRA NATURAL COLOR MOKA 60X60 CM, CON JUNTAS DE 5MM Y BORDE PARA ZOCLO DE 2CM INDICA INICIO DE DESPIECE INDICA SEMBRADO DE PIEDRAS DE RÍO PARA PISO TERRAZA PISCINA N.P.T. -0.20 N.P.T. -1.20 U U R R T T S S f e e 0.2 1.5 1.5 3.0 0.1 2.2 0.1 1.2 0.2 4.2 2.0 3.7 2.7 4.2 1.0 0.1 3.6 0.2 0.2 3.7 4.2 1.3 0.7 0.8 1.6 1.3 9.8 3.9 1.0 ALZ-01 ALZ-02 ALZ-04 ALZ-03 ACA.03 AMAD HOTEL PLANOS DE ACABADOS ESCALA 1:100 Y 1:20 EN METROS ACABADOS DE PLANTA TIPO 0 PROYECTO MARIA FERNANDA BRAVO BEJAR LOCALIZACIÓN MÉXICO DIBUJO MARIA FERNANDA BRAVO BEJAR INICIO DE PROYECTO 12 / SEPTIEMBRE / 2022 DIRECCIÓN Y CIUDAD

- - - - - - - -

- - - - -

- - - - - - - -

ACABADOS EN INTERIORES

AC5 ESC 1:150

SECCIONES INTERIORES QUE EXPRESAN LOS ACABADOS EN EEVACIÓN EN CADA CARA DEL INTERIOR

ACABADOS EN ALZADO DE TIPOLOGÍA

AC6 ESC 1:150

FACHADAS QUE EXPRESAN LOS ACABADOS EN CADA CARA DE LAS HABITACIÓNES EN TIPOLOGÍA

NOTAS:

1. LAS JUNTAS ENTRE LOSETAS DE PIEDRA NATURAL SERÁ DE 5MM Y EL BORDE PARA EL ZOCLO DE 2 CM. RELLENO

CON BOQUILLA PARA PIEDRA NATURAL MARCA

2. SOBRE LOS PISOS DE PIEDRA NATURAL SE RECUBRIRÁ DE SELLADOR TIPO "D" ANTIDERRAPANTE PARA PIEDRA MARCA INTERCERAMIC

pag. 19 e U R T S e U R T S 4.2 2.0 3.7 0.3 0.2 3.0 3.0 0.1 0.3 1.5 0.3 0.1 1.2 0.2 0.3 0.2 0.2 3.5 0.3 1.5 3.7 1.5 0.3 1.9 0.7 0.9 0.4 3.7 3.7 0.3 0.2 1.6 0.1 0.7 1.1 0.8 0.1 4.0 0.2 SEC - 03 SEC - 04 SEC - 05 SEC - 06 03 02 02 03 02 02 03 02 02 04 04 04 04 04 04 04 04 04 03 05 05 03 05 05 03 05 05 03 05 05 03 02 02 DIMENSIONES COLOR TIPO MODELO DESCRIPCION CLAVE 01 M U R O S MARCA MURO DE BLOCK HUECO DE 20x20x40 CM. DE ESPESOR AB AI AF C A B A D O B A S E A C A A D O N T R M E D O 01 PEGA PIEDRA CON DURACRIL EN POLVO A C A A D O FINAL 02 03 AB= ACABADO BASE AI= ACABADO INTERMEDIO AF= ACABADO FINAL CAMBIO DE ACABADO EN MURO 02 01 P I S O S AM AF C A B A D O B A S E AB= ACABADO BASE AM= ACABADO MEDIO CAMBIO DE ACABADO EN PISO 02 04 TERMINADO NATURAL LOSA DE CIMENTACIÓN DE CONCRETO TERMINADO NATURAL FIRME DE CONCRETO f´c=150 kg/cm DE 15 cm. 04 - - - - - - - - -ACABADO EFECTO FLECOS EXTERIOR BLANCO - - - - - - - - - - MATE APLANADO DE MORTERO CEMENTO-ARENA EN PROPORCION 1:5. (1.00cm DE ESPESOR). PELICULA DE SEGURIDAD CONTRA RUV (TRANSPARENTE) 02 ESTRUCTURA HERRAJES DE MURO CORTINA 03 BLANCO MATE - - - - - - - - -- - - - - - - - - - - - - - - - - - -- - - - - - - - -- - - - - - - - -- - - - - - - - -- - - - - - - - -05 TEPETATE LIMPIO DIMENSIONES COLOR TIPO MODELO DESCRIPCION CLAVE MARCA A C A A D O FINAL 02 01 03 04 PULIDO - - - - - - - - - - NATURAL - - - - - - - - - - - - - - - - - - -03 CONCRETO PULIDO TRATAMIENTO AL ÁCIDO 05 MOSAICO AQUARELLE BLOTS - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -DIMENSIONES COLOR TIPO MODELO DESCRIPCION CLAVE 01 T E C H O S MARCA LOSA MACIZA AB AI AF C A B A D O B A S E A C B A D O N E R M E D O 01 A C A A D O FINAL 01 GRAVILLA NEUTROS AB= ACABADO BASE AI= ACABADO INTERMEDIO AF= ACABADO FINAL CAMBIO DE ACABADO EN TECHO - - - - - - - - - - NEUTROS - - - - - - - - - - - - - - - - - - -DIMENSIONES COLOR TIPO MODELO DESCRIPCION CLAVE CANCELERIA MARCA A C A A D O FINAL 01 CANCEL DE ALUMINIO CON CRISTAL DE mm NEGRO - - - - - - - - -- - - - - - - - -3" 02 NEGRO - - - - - - - - - - - - - - - - - - -AB VENTANAL DE ALUMINIO CON CRISTAL DE mm 2" - - - - - - - - -ACABADO DE PIEDRA NATURAL IRREGULAR CUARZITA 01 05 PASTA DE CAL PIGMENTADO BLANCO -BEIGE PULIDO MATE IMPERMEABILIZANTE 03 04 MURO DE CONCRETO ARMADO CREMA IRREGULAR IRREGULAR BLANCO PERLA 06 CRISTAL TEMPLADO 04 MIX PINTURA ACRÍLICA BLANCA PASTA TEXTURIZANTE 05 MURO DE MAMPOSTERÍA CON PIEDRA CANTERA 05 PIEDRA MOKA MATE MATE 06 07 ARENADO ANTIDESLIZANTE CANU 60 60 cm GRAVILLA BEIGE - - - - - - - - -NATURAL NATURAL - - - - - - - - - - - - - - - - - - - -06 - - - - - - - - -A C A A D O N T R M E D O DIMENSIONES COLOR TIPO MODELO DESCRIPCION CLAVE MARCA 02 01 BLANCO 03 04 PISO PIEDRA CALIZA MOKA PARA INTERIOR BLANCO - - - - - - - - - - - - - - - - - - - - - - - - - - - - -60 60 cm. MOKA BLANCO PISO PIEDRA TRAVERTINO ROMANO (EXTERIOR) 100 50 cm. ROMANO PEGA PIEDRA IMPERMEABILIZANTE CANU CANU INTERCERAMIC - - - - - - - - - - - - - - - - - - - - - - - - - - - - -- - - - - - - - - - - - - - - - - - - - - - - - - - - - -- - - - - - - - -- - - - - - - - -AF= ACABADO FINAL WASHED RIVER ROCKS PULIDAS MEZCLA CEMENTO BLANCO ARENA 1:4 (30 cm) 06 DIMENSIONES COLOR TIPO MODELO DESCRIPCION CLAVE 01 P L A F O N E S MARCA LOSA MACIZA DED 20 CM DE ESPESOR AB AI AF C A B A D O B A S E A C B A D O N E R M E D O A C A B A D O FINAL 01 AB= ACABADO BASE AI= ACABADO INTERMEDIO AF= ACABADO FINAL CAMBIO DE ACABADO EN PLAFON - - - - - - - - -- - - - - - - MATE - - - - - - - - - - ROBLE BLANCO APLANADO DE MORTERO CEMENTO-ARENA EN PROPORCION 1:5. (1.00cm DE ESPESOR). 01 PINTURA ACRÍLICA TEXTURA ACABADO FLECOS 02 02 MATE ESTRUCTURA METÁLICA PARA RECIBIR PERGOLADO 03 MODULOS DE MADERA PARA PERGOLADO AB REGADERA VEGETACIÓN EZARRI BIANCO ABSOLUTO BLOTS 25MM e U R T S U R T S 4.2 2.0 3.7 3.7 3.7 6.2 3.7 ALZ - 01 ALZ - 02 ALZ - 04 ALZ - 05 03 03 03 03 03 03 03 03 03 03 03 03 03 03 03 04 04 04 04 04 04 01 02 02 03 03 03 03 03 03 ACA.03 AMAD HOTEL PLANOS DE ACABADOS ESCALA 1:100 Y 1:20 EN METROS ACABADOS EN ALZADO 0 PROYECTO MARIA FERNANDA BRAVO BEJAR LOCALIZACIÓN MÉXICO DIBUJO MARIA FERNANDA BRAVO BEJAR INICIO DE PROYECTO 12 SEPTIEMBRE 2022 DIRECCIÓN Y CIUDAD

TIPOLOGÍA DE PLAFONES

ESC 1:100

TIPOLOGÍA DE HABITACIÓN CON PLAFONES Y SU ESTRUCTURA

TIPOLOGÍA DE PLAFONES

ESC 1:100

TIPOLOGÍA DE HABITACIÓN CON PLAFONES Y SU ESTRUCTURA EN SECCIÓN

DE LUZ LED EN EL BORDE DEL PLAFON

SOBRE ESTRUCTURA

4. LAMBRÍN DE MADERA LAMINADA DE 2CM DE ESPESOR,,

EN CADA PIEZA DE MADERA PARA SER

POR AMARRES AL TECHO POR GANCHOS.

pag. 20 U U R R T T S S f e e 0.2 1.5 1.5 3.0 0.1 2.2 0.1 1.2 0.2 4.2 2.0 3.7 2.7 4.2 1.0 0.1 3.6 0.2 3.7 4.2 1.3 0.7 0.8 1.6 1.3 9.8 3.9 1.0 ALZ-01 ALZ-02 ALZ-04 ALZ-03 N.P 0.40 M N.P 0.30 M N.P 0.30 M N.P 0.40 M N. 0.40 M N.P 0.30 M 0.3 0.8 0.3 0.3 0.3 3.8 0.2 3.2 0.3 0.2 1.3 0.3 1.0 1.0 U R T S 4.2 2.0 3.7 0.3 0.2 3.0 3.0 0.1 0.3 1.5 0.3 0.1 1.2 0.2 0.3 SEC-03 SEC-03 TIRAS DE LED SOPORTES DE PANEL DE YESO 2.9 0.1 0.3 N.P+ 3.00 M N.B.L+ 3.30 M N.A.Z+ 3.50 M N.P.T+ 0.00 M DESCRIPCION SIMB INDICA ESTRUCTURA METÁLICA INDICA CAMINO PARA TIRA DE LUZ LED INDICA ANCLAJE DE LAMBRÍN A TECHO INDICA LAMBRÍN DE MADERA ACA.05 AMAD HOTEL PLANOS DE ACABADOS ESCALA 1:20 EN METROS ACABADOS DE PLAFONES EN TIPOLOGÍA 0 PROYECTO MARIA FERNANDA BRAVO BEJAR LOCALIZACIÓN MÉXICO DIBUJO MARIA FERNANDA BRAVO BEJAR INICIO DE PROYECTO 12 / SEPTIEMBRE 2022 DIRECCIÓN Y CIUDAD

1. PLAFONES

ALUMINIO

NOTAS:

DE YES BAJO ESTRUCTURA RETICULAR DE

ANCLADO A LOSA.

TEXTURIZADO.

ESCONDIDO

2. ACABADO DEL PLAFONE EN COLOR BLANCO HUESO

LINEA

SUJETADA

PERFORADA

AC7

AC8

DETALLES CONSTRUCTIVOS EN ESPACIO ZEN D6 ESC

DETALLE DE ENTRADA DE AGUA A ESPEJO DE AGUA INTERIOR DESDE EL EXTERIOR D6-02 ESC 1:25

DETALLE DE ILUMINACIÓN AL INTERIOR DEL MURO

D6-01 ESC 1:25

ESPCIFICACIONES

BLWA-1001-06300 - Pearl White Pantalla Vidrio

Cuerpo Aluminio

Eficacia Luminosa 95 lúmenes por Watt (lm/W)

Color de Temperatura de Luz 3000 K

Ángulo de apertura 120°

Potencia 6 W

Voltaje 100-240 V~

Vida útil 30,000 horas

Protección contra polvo y agua (IP) 54 (Recomendado para exteriores expuestos a lluvias)

Garantía 2 años por defecto de fabricación.

pag. 21 N.P.T. -0.65 N.P.T. -0.65 ESPEJO DE AGUA ESPEJO DE AGUA N. -0.75 N. -0.75 N.P.T. -0.65 ESPACIO ZEN N.P.T. -0.75 M 3.9663 R3.7000 R5.0000 R4.7000 D06-01 D06-02 0.30 0.08 0.14 0.30 0.07 0.15 0.20 0.07 0.30 0.20 0.05 0.11 D06 AMAD HOTEL DETALLE DE MURO DE PIEDRA ESCALA 1:100 Y 1:25 EN METROS DETALLE DE ESPACIO ZEN 0 PROYECTO MARIA FERNANDA BRAVO BEJAR LOCALIZACIÓN MÉXICO DIBUJO MARIA FERNANDA BRAVO BEJAR INICIO DE PROYECTO 20 / NOVIEMBRE 2022 DIRECCIÓN Y CIUDAD

LUMINARIA ARBOTANTE

1:100

DETALLE DE BORDE DE ESPEJO DE AGUA

D8-02

CONSTRUCCIÓN EN NIVEL NPT-0.20M

ACERO SUPER INOXIDABLE AUSTENLÍTICO 6% MSO (2205 ES UNS)

ESPESOR: 1 "

COLOR: ACERO DESLAVADO/OXIDADO

SOLDADO Y MOLDEADO SIN ANCLAJES

DETALLE DE BORDE DE ESPEJO DE AGUA

D7-01 CONSTRUCCIÓN EN NIVEL NPT-0.20M

ACERO SUPER INOXIDABLE AUSTENLÍTICO 6% MSO (2205 ES UNS)

ESPESOR: 1 "

COLOR: ACERO DESLAVADO/OXIDADO SOLDADO Y MOLDEADO SIN ANCLAJES

ESC 1:200

DETALLE DE BORDE DE ESPEJO DE AGUA D3-D

ESPEJOS DE AGUA SOBRE PLACA DE HIERRO: ACERO INOXIDABLE DE 1 2 " CON UN SISTEMA

IMPERMEABILIZANTE POLIURETANO CON 7430

+ ACRYLITHIANE HS2 SE INSTALA SOBRE PLANTILLA DE CONCRETO

f'c= 150 kg CON ANCLAJE EPOXICO

ACERO SUPER INOXIDABLE AUSTENLÍTICO 6% MSO (2205 ES UNS)

ESPESOR: 1 "

COLOR: ACERO DESLAVADO/OXIDADO

SEC-01

1.0 7.2 0.2

D7-C N.PT-0.00M

SEC-01

VISTA DE PLANTA SECCIÓN LONGITUDINAL DE D-03 Y D-04

ANCLADO PISO TERMINADO (CONCRETO) ACERO INOXIDABLE NIVEL DE AGUA POR MITAD 0.3 0.1

DETALLE DE BORDE DE ESPEJO DE AGUA D3-E CONSTRUCCIÓN EN NIVEL NPT-0.75M

ESPESOR: 1 "

1.1 19.0 25.4

DETALLE DE SECCIONES DE PLACA DE HIERRO D7-04

ESC 1:100

D3-E 0.1 ACERO N.PT+ 0.00 M 0.3 2.5

ACERO 2.5 N.PT- 0.75 M AGUA PISO TERMINADO PASTO N.PT- 0.65 M

N.PT-0.20M AGUA PISO TERMINADO PASTO D07 AMAD HOTEL DETALLE DE ESPEJOS DE AGUA ESCALA 1:100 Y 1:50 EN METROS DETALLE DE ESPEJOS DE AGUA 0 PROYECTO MARIA FERNANDA BRAVO BEJAR LOCALIZACIÓN MÉXICO DIBUJO MARIA FERNANDA BRAVO BEJAR INICIO DE PROYECTO 20 / NOVIEMBRE 2022 DIRECCIÓN Y CIUDAD

pag. 22

60.7 7.8 10.3 SEC SEC PLANTA DE D-01 PLANTA DE D-02 10.3 1.0 7.8 35.9 2.5 SEC SEC

SOLDADO Y MOLDEADO SIN ANCLAJES N.PT-0.50M N.PT-0.50M

ACERO SUPER INOXIDABLE AUSTENLÍTICO 6% MSO (2205 ES UNS)

COLOR: ACERO DESLAVADO/OXIDADO SOLDADO Y MOLDEADO SIN ANCLAJES

SECCIÓN TRANSVERSAL DE

SECCIÓN LONGITUDINAL DE D7-01 /D7-02

DETALLES DE PLACAS DE HIERRO DE ESPEJOS DE AGUA D7

DETALLES DE ALBERCA EN CADA TIPOLOGÍA D8 ESC 1:100

DETALLE CONSTRUCTIVO DE HUECO DE ALBERCA D8-02 ESC 1:50

DETALLE DE INSTALACIÓN HIDRÁULICA D8.01 ESC 1:50

DETALLE DE RETORNO DE AGUA D8-03 SIN ESC

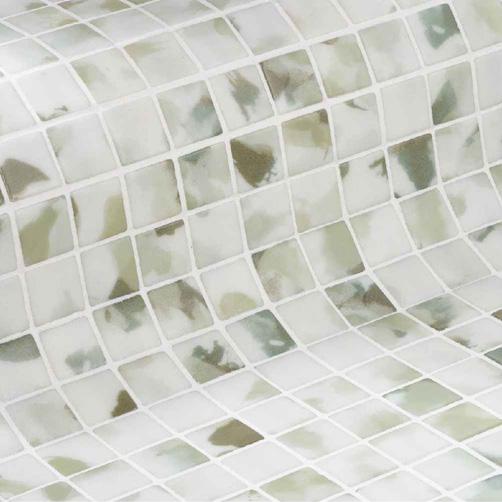

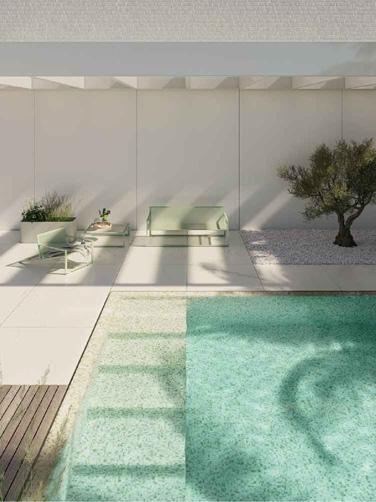

ACABADOS INTERIORES DE ALBERCA

Mosaico para interior de albercaa Marca: Ezarri

Colección Blots Aquarelle Collection.

Tonos: cromático mates

COLOR: Bianco Assoluto 100

Formato: 25 mm safe

Características: antideslizante Cantidad necesaria: 17 m2 por alberca

pag. 23 N.P.T. -0.20 HABITACIÓN 01 BAÑO TERRAZA PISCINA N.P.T. -1.40 Ø PVCHidráulicoCed.40de 1/2" Ø PVCHidráulicoCed.40de 1/2" SAF BOMBA DE BOMBA D08-01 D08-02 1.10 1.10 4.15 D08-03 BAC -0.30M SAF -1.40M Ø PVC Hidráulico Ced. 40 de 1 1/2" MURETE DE INSTALACIONES BOMBA DE CALOR BOMBA FILTRO EXPULSIÓN SUCCIÓN D08 AMAD HOTEL DETALLE DE ALBERCAS ESCALA 1:100 Y 1:50 EN METROS DETALLE DE ALBERCAS 0 PROYECTO MARIA FERNANDA BRAVO BEJAR LOCALIZACIÓN MÉXICO DIBUJO MARIA FERNANDA BRAVO BEJAR INICIO DE PROYECTO 20 / NOVIEMBRE 2022 DIRECCIÓN Y CIUDAD
