PERALM75-2
Fecha de elaboración REF
PERALM75-3
Fecha de actualización
Riel Inferior sistema corredizo M52
Espesor paredes principales (T1)
Diametro de la base Temple
Largo total PERALM75-2 2050 N/A
Largo total PERALM75-3 Acabado
3050 N/A Anodizado 10µm
Aleación 6063
Suministro: 1 Unidad Medidas: mm
OBSERVACIONES
- Riel inferior sistema corredizo m52-1805 x 2m y 3m
- Se debe instalar el sistema sobre un contramarco de 100mm, por los cuatro lados del vano.
- Se debe almacenar de forma vertical y evitar el roce entre las caras de los perfiles
- Los perfiles vienen con pinzaturas de anodizacion en los extremos de hasta 50 mm producto del proceso de anodizado, para ello Madecentro entrega esta clase de perfil de 2050/3050mm para que el cliente aproveche los 3 mts al 100%
- No se debe limpiar con Thinner, solventes, acetonas, no detergentes industriales
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
PERALM75-2
PERALM75-3
Fecha de elaboración
Fecha de actualización
25 06 21

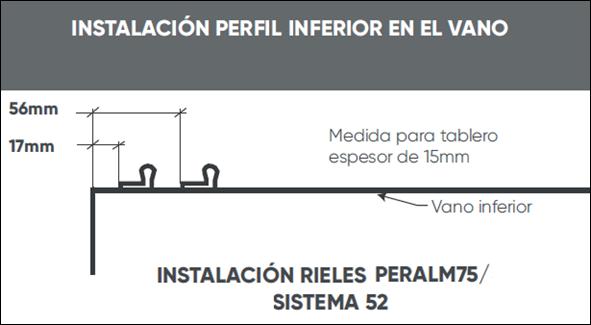

Para este sistema corredizo el ancho máximo de la hoja es de 1200 mm y el alto máximo de 2400 mm. No requiere tapa riel por el diseño del sistema ya que el riel no queda visible. El primer riel inferior se instala del borde hacia dentro 17 mm y el segundo del borde hacia dentro 56 mm. Para su instalación de coloca primero la hoja trasera en el riel inferior y después en el superior.
Se debe almacenar de forma vertical, evitando que las caras se rocen entre sí, no se debe limpiar con thinner, solventes, acetonas, ni detergentes industriales.
Los perfiles anodizados pueden presentar marcas de sujeción en los extremos en 50mm aproximadamente.
Importante: No se debe combinar los sistemas de rodamientos ni los perfiles de un sistema corredizo o colgante con otro, ya que esto ocasionaría fallas en su correcto funcionamiento y pérdida de la garantía.
Esta medida aplica para tableros de 15 mm cuando lleva perfil manija.
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
