FICHA TÉCNICA
Fecha de elaboración
Fecha de Actualización 25 04 19 16 07 20
Espesor perfil
mm
mm
Altura total 30 mm
Altura útil 7 mm
Altura de pestaña 14.7 mm
Caja ensamble tablero
Ancho
Largo tira
mm
mm
Acabado Anodizado natural
Espesor anodizado 10 µm
Aleación 6063 T5
Tolerancia placa 15.2 mm (+/-0.3)
Suministro: 1 Tira
Esquema de empaque
Paño de espuma Plancha de cartón Perfiles por pack: 10 un. Peso del pack: 8,52 Kg Termocontraíble
Observaciones
* El perfil se utiliza sobre placa de 15 mm.
* Esta manija se instala directamente sobre la placa y es recomendable fijar la unión con pegante PVA.
* Disponible en distintas medidas: 15 y 18 mm.
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento iso)
CÓDIGO PERALM39

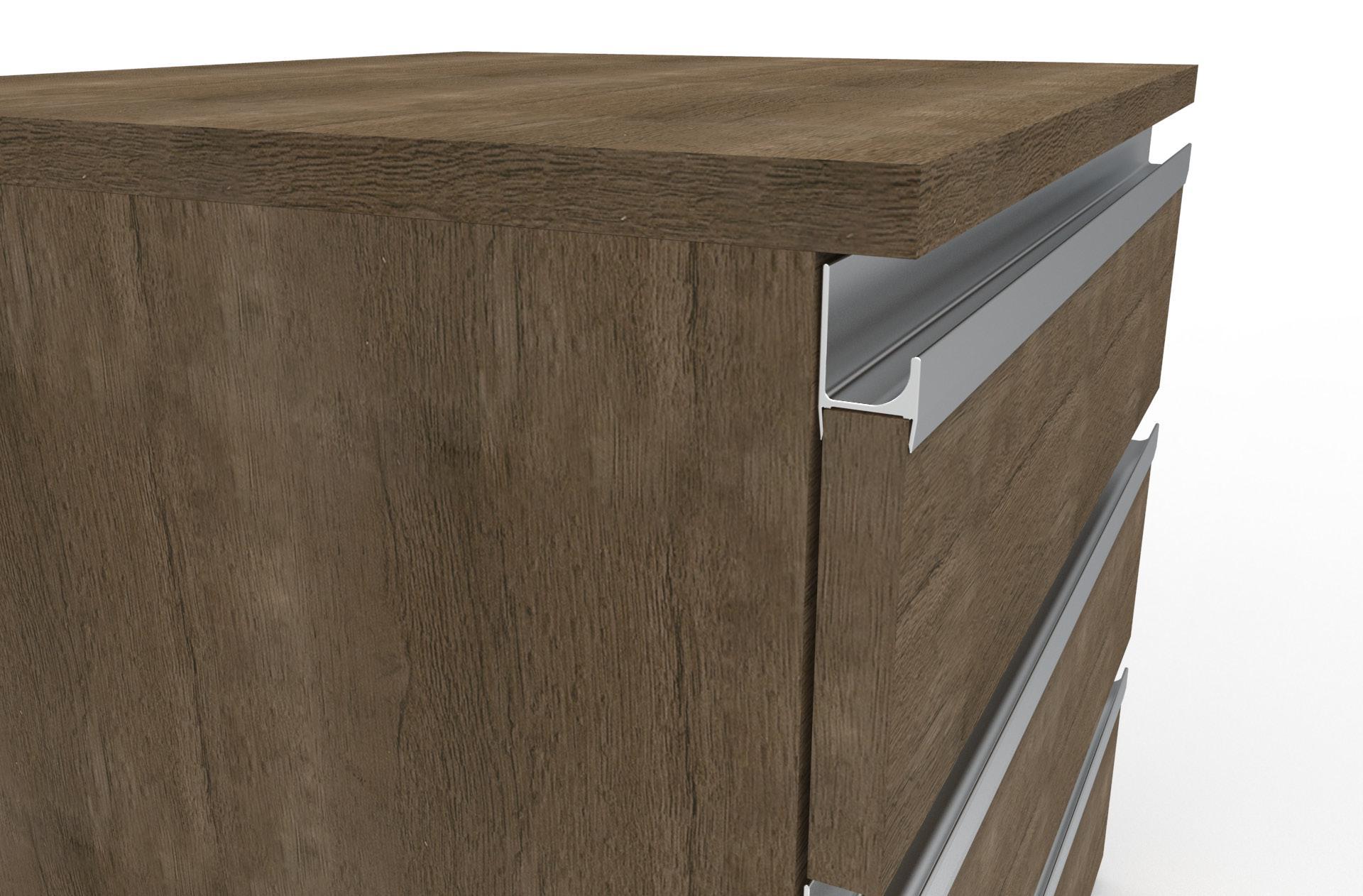

PERFIL MANIJA 39
FICHA TÉCNICA
Fecha de elaboración
Fecha de Actualización 25 04 19 16 07 20
Recomendaciones de instalación.
El descuento en la altura del tablero es de 30 mm, durante la instalación el perfil se ensambla a presión y se fija con un martillo de goma para que las guías de la manija se encajen en el tablero.
Solo se instala con canto PVC rígido o flexible y no con canto de aluminio, se recomienda dejar 2mm más largo el canto PVC (cola inicial y cola final en el canteo), debido a que el perfil manija no ranura tiene unas estrías que no permiten que se fije sin dejar luz en el tablero.
Todos los perfiles de aluminio con o sin ranura deben ir adheridos por medio de un pegante a base de agua. No se debe instalar con pegante de contacto (amarillos).
Se debe almacenar de forma vertical, evitando que las caras se rocen entre sí, no se debe limpiar con thinner, solventes, acetonas, ni detergentes industriales.
Los perfiles de la línea Mobile no se pueden combinar con los perfiles de la línea Bonuit porque los sistemas de las pestañas son de diferente tamaño.
sin previo av
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
