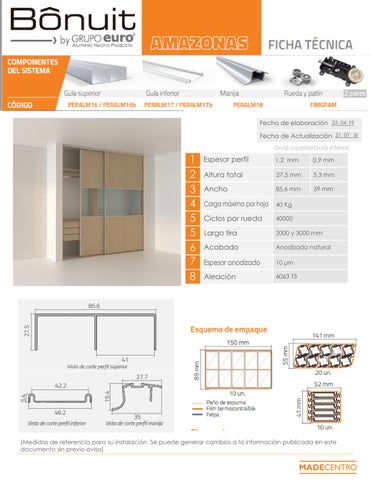

PERALM16 - 17

PERFIL

Fecha de elaboración 25 04 19 Fecha de Actualización 21 07 26 Guía superiorGuía inferior

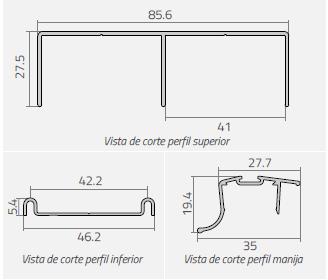

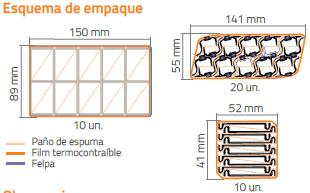

1.2 mm 0.9 mm 1 Espesor perfil 27.5 mm 5.3 mm 2 Altura total 39 mm 85.6 mm 3 Ancho 4 Carga máxima por hoja 40 Kg 5 Ciclos por rueda 40000 2000 y 3000 mm 5 Largo tira Anodizado natural 6 Acabado 7 Espesor anodizado 10 µm 6063 T5 8 Aleación

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

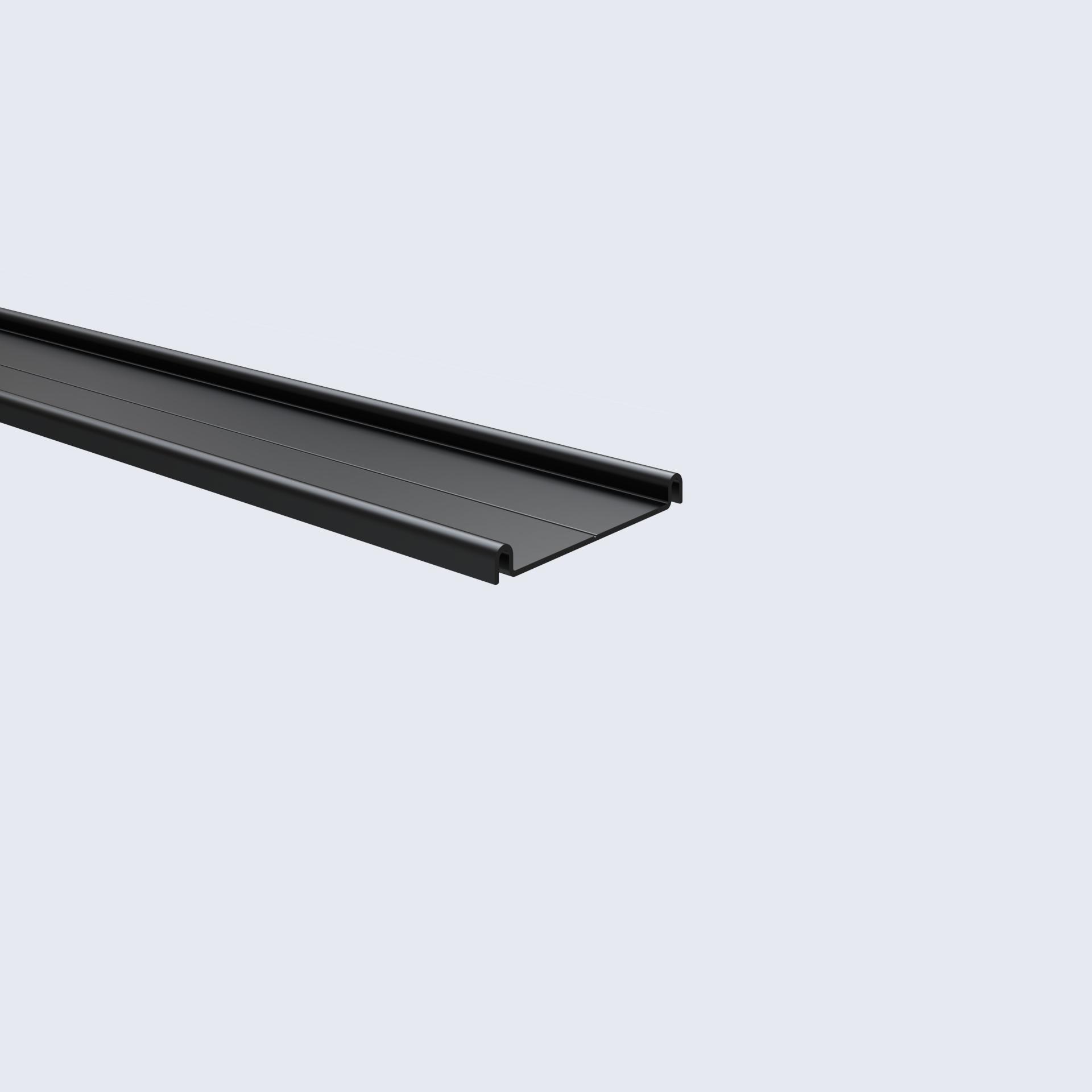

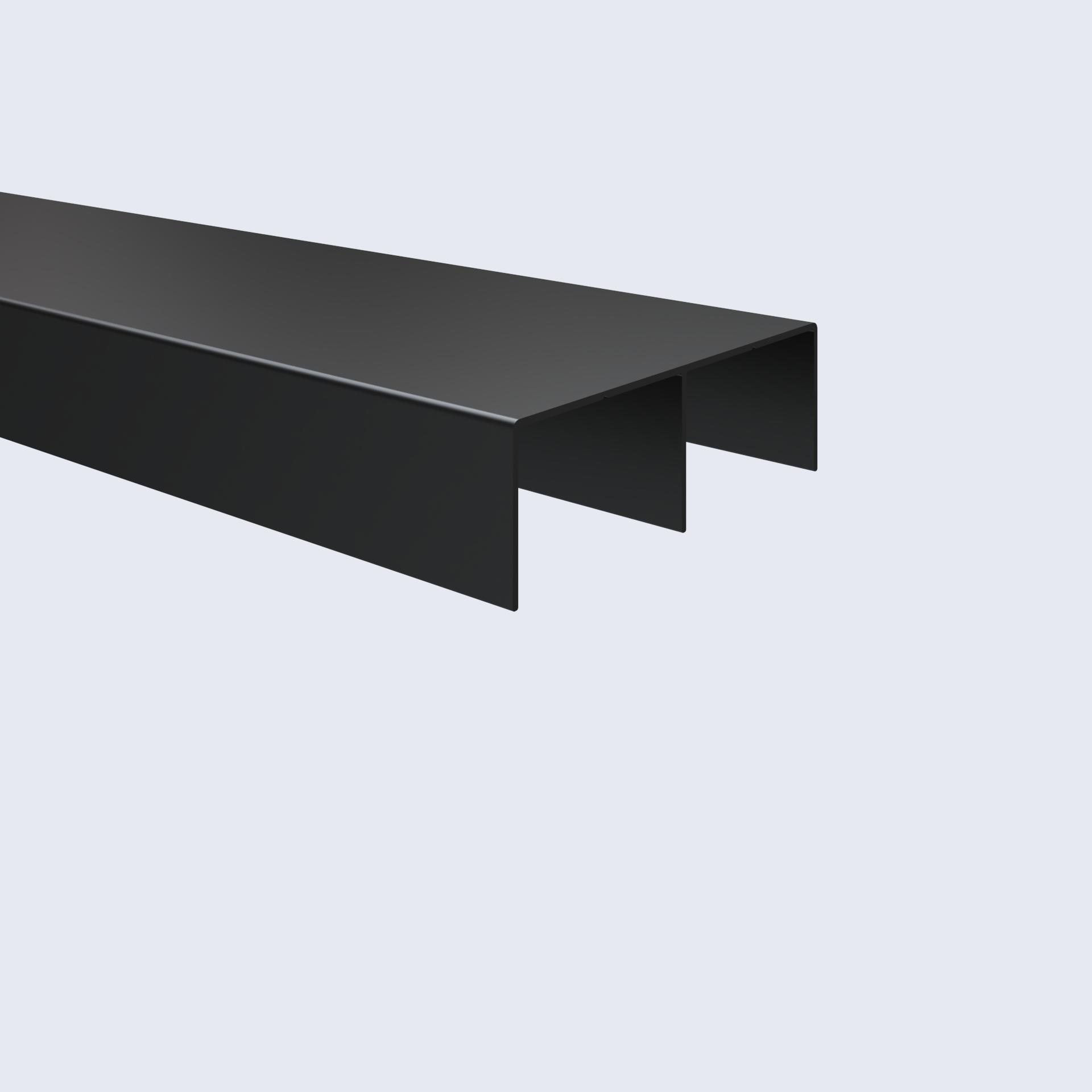

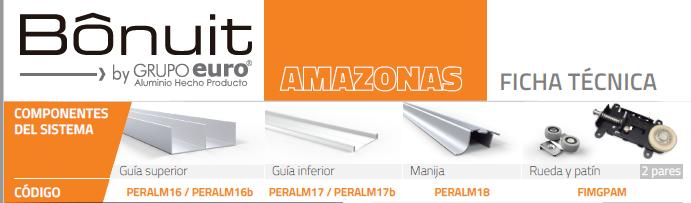

SISTEMA AMAZONAS GUIA SUPERIOR

PERALM16PN -16BPN

GUIA INFERIOR

PERALM17PN / 17BPN

FICHA TÉCNICA

FINGPAM

PERALM18PN Fecha de elaboración 25 04 19 Fecha de Actualización 21 07 26 Guía superiorGuía inferior

1.2 mm 0.9 mm 1 Espesor perfil 27.5 mm 5.3 mm 2 Altura total 39 mm 85.6 mm 3 Ancho 4 Carga máxima por hoja 40 Kg 5 Ciclos por rueda 40000 2000 y 3000 mm 5 Largo tira Pintura electrostatica 6 Acabado Negra 7 Espesor anodizado 10 µm 6063 T5 8 Aleación

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

SISTEMA AMAZONAS

FICHA TÉCNICA

Fecha de elaboración 25 04 19 Fecha de Actualización 21 07 26

RECOMENDACIONES Riel superior del sistema amazonas, se complementa del perfil inferior PERALM17 y PERALM17B. El descuento que se le realiza a la altura de la hoja es de 30 mm, el traslape es de 20 mm, solo aplica para tableros de 18 mm y vidrio calibre 4 mm, también se puede aplicar en tablero solo y se puede utilizar con más de 2 puertas.

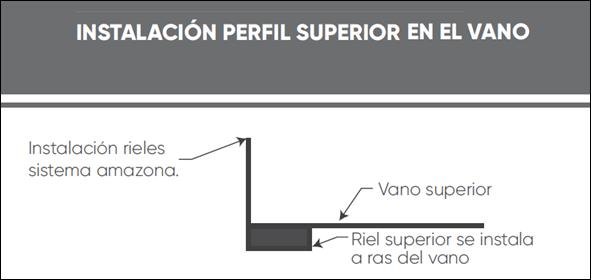

El riel superior se instala a ras del vano, no necesita tapa luz ya que el aluminio se ve de una manera estética, si se utiliza con tablero solo el ancho máximo de la hoja es de 1200 mm y un alto máximo de 2400 mm Cuando el sistema corredizo se utiliza con vidrio el alto máximo puede ser de 3000 mm y se debe de colocar como mínimo 20 cm de tablero en la parte superior e inferior, al vidrio se le descuenta 8 mm a cada lado. Se deben adquirir los perfiles de transición de madera a vidrio PERALM19 y PERALM25.

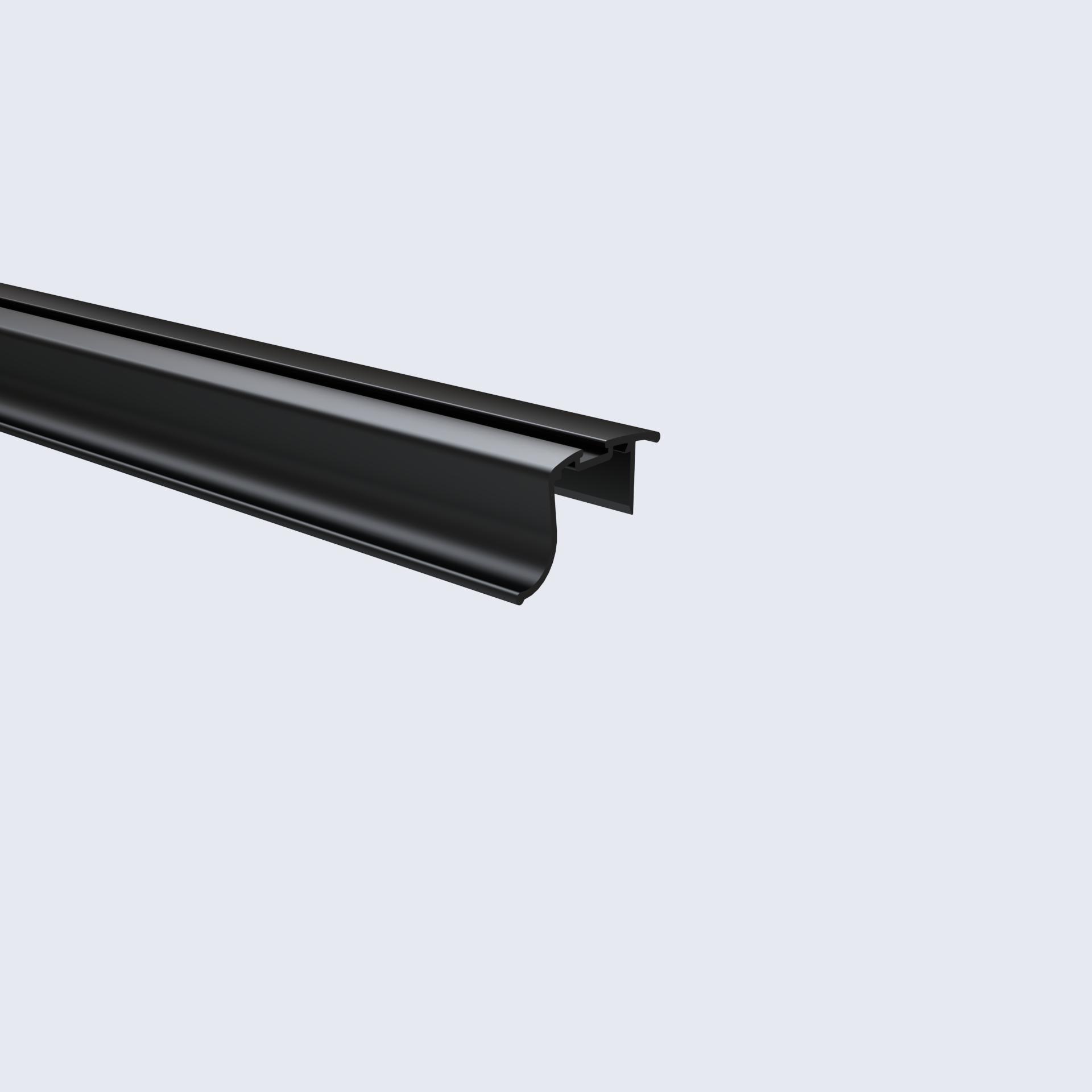

Si se requiere unir 2 vidrios de 4 mm se utiliza el perfil PERALM65, la manija recomendada es el PERALM18.

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

SISTEMA AMAZONAS

FICHA TÉCNICA

Fecha de elaboración 25 04 19 Fecha de Actualización 21 07 26

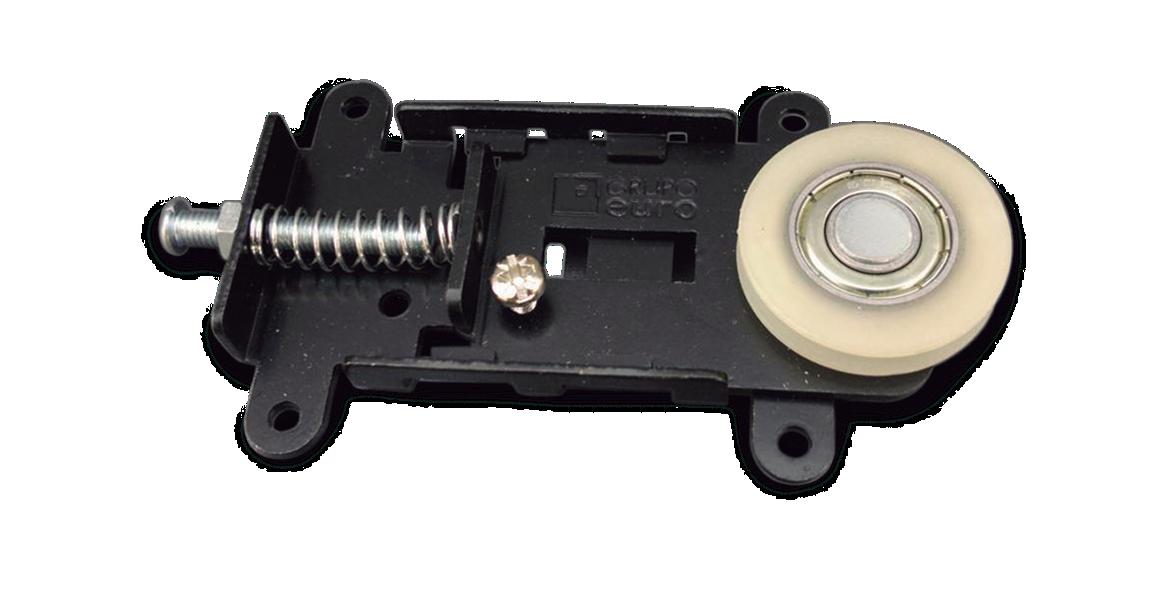

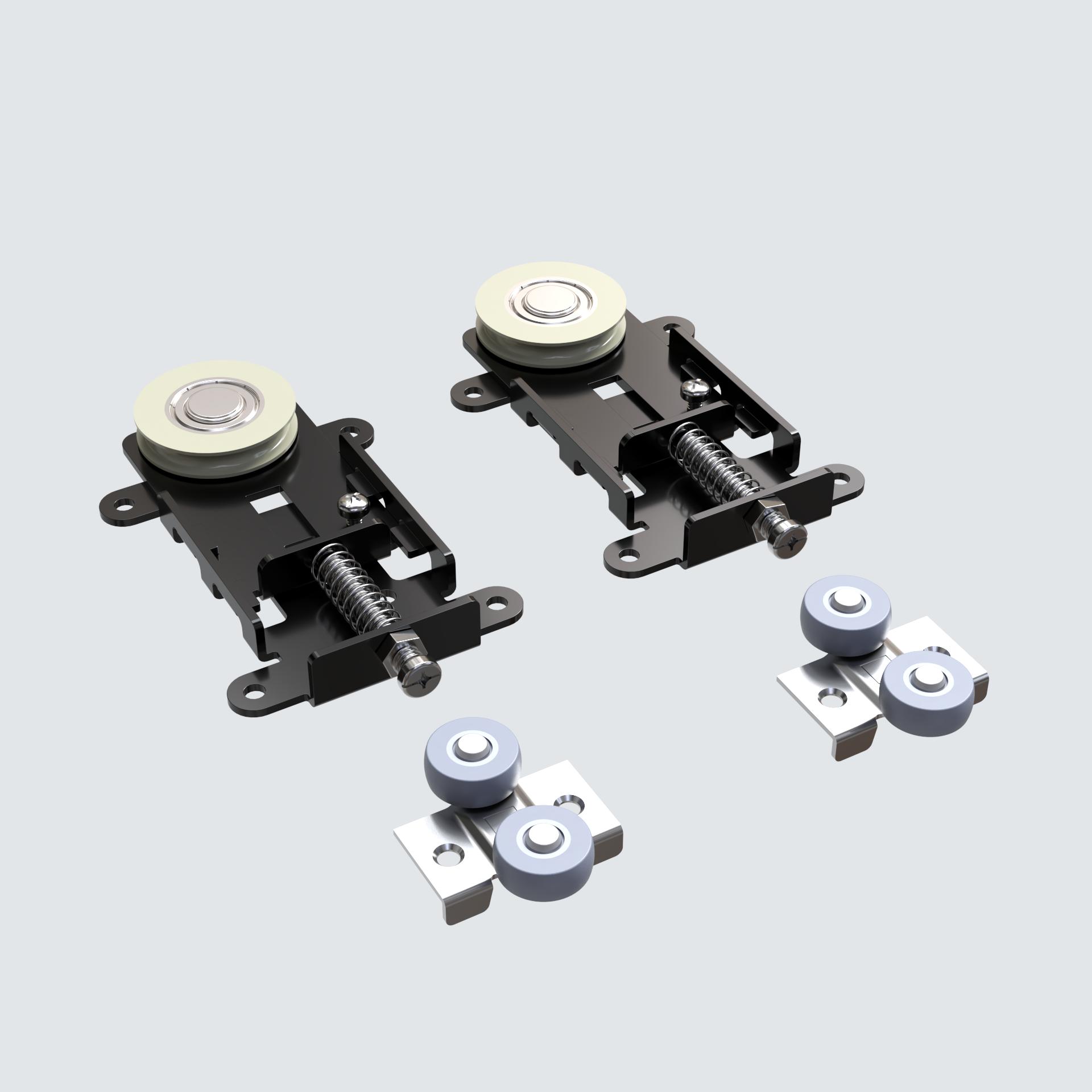

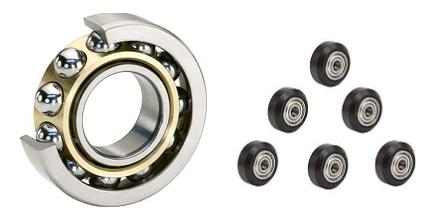

Su kit de rodamientos FIMGPAM soporta una capacidad de carga de 40 kilos por cada hoja y permite una nivelación de 18 mm, tiene una vida útil de 40.000 ciclos. Las ruedas llevan recubrimiento en nylon con pistas de acero templado.

Se debe almacenar de forma vertical, evitando que las caras se rocen entre sí, no se debe limpiar con thinner, solventes, acetonas, ni detergentes industriales.

Importante: No se debe combinar los sistemas de rodamientos ni los perfiles de un sistema corredizo o colgante con otro, ya que esto ocasionaría fallas en su correcto funcionamiento y

SISTEMA AMAZONAS

FICHA TÉCNICA

Fecha de elaboración 25 04 19 Fecha de Actualización 21 07 26

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

SISTEMA AMAZONAS

FICHA TÉCNICA

Fecha de elaboración 25 04 19 Fecha de Actualización 21 07 26

RECOMENDACIONES Riel inferior del sistema amazonas, se complementa del perfil inferior PERALM16 y PERALM16B. El descuento que se le realiza a la altura de la hoja es de 30 mm, el traslape es de 20 mm, solo aplica para tableros de 18 mm y vidrio calibre 4 mm, también se puede aplicar en tablero solo y se puede utilizar con más de 2 puertas.

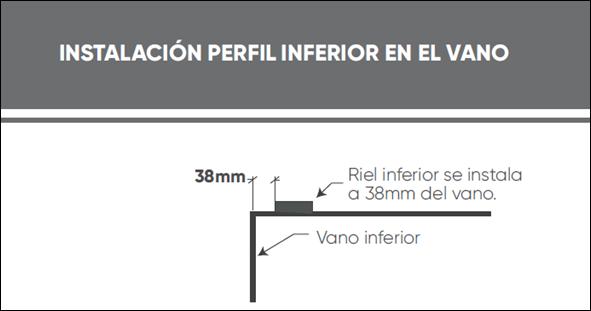

El riel inferior se instala del borde hacia dentro 38 mm, si se utiliza con tablero solo el ancho máximo de la hoja es de 1200 mm y un alto máximo de 2400 mm Cuando el sistema corredizo se utiliza con vidrio el alto máximo puede ser de 3000 mm y se debe de colocar como mínimo 20 cm de tablero en la parte superior e inferior, al vidrio se le descuenta 8 mm a cada lado. Se deben adquirir los perfiles de transición de madera a vidrio PERALM19 y PERALM25.

Si se requiere unir 2 vidrios de 4 mm se utiliza el perfil PERALM65, la manija recomendada es el PERALM18.

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

SISTEMA AMAZONAS

FICHA TÉCNICA

Fecha de elaboración 25 04 19 Fecha de Actualización 21 07 26

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

ACCESORIOS AMAZONAS CÓDIGO

FICHA TÉCNICA

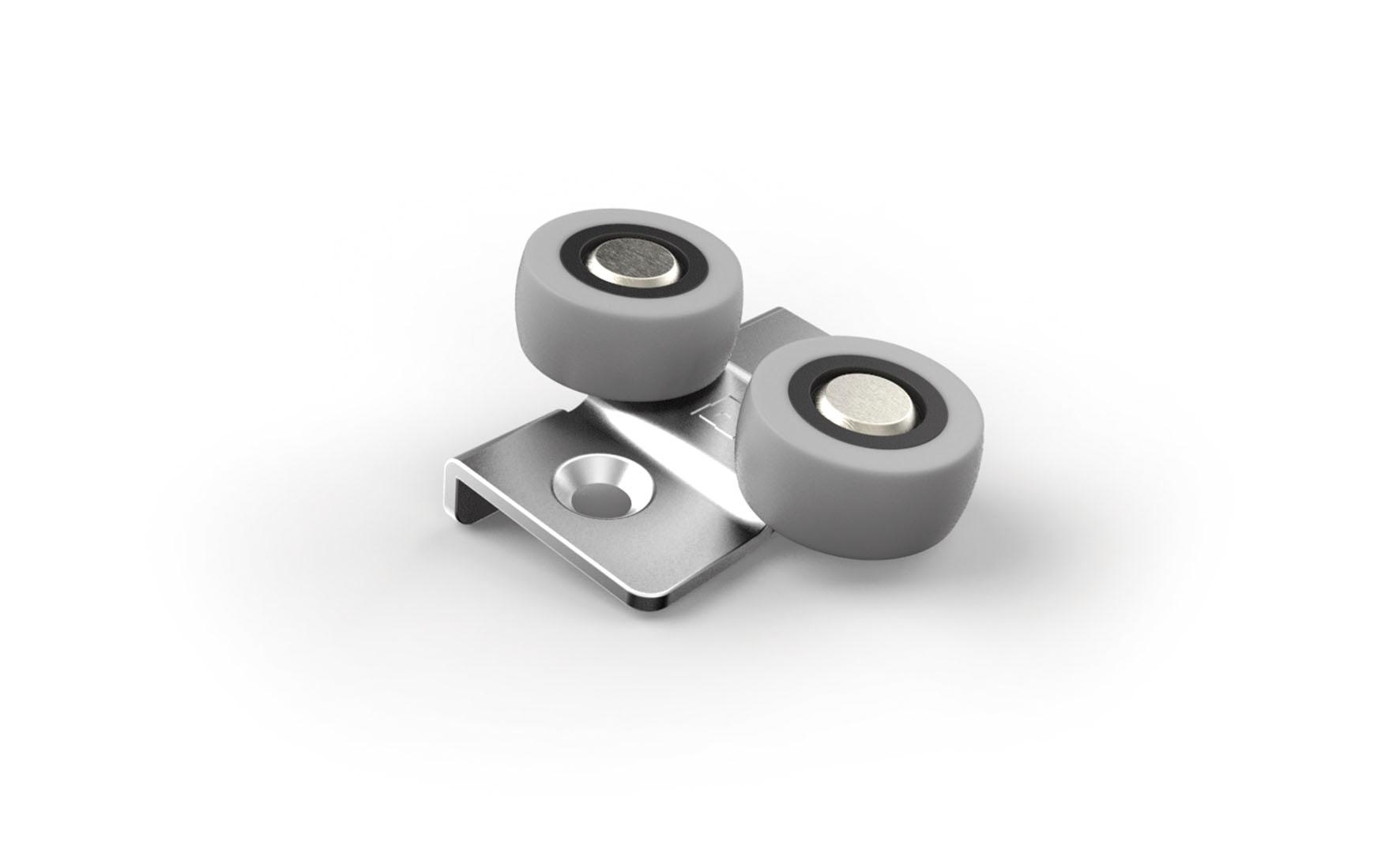

FIMGPAM Especificaciones técnicas PATIN

1 2 3 4 5

Altura total

16,7 mm

Ancho total

35,3 mm

Ensamble tablero

18,5 mm

Longitud

35 mm

Tornillo de fijación

Ø 4 x 20 mm

RODAMIENTO

6 Altura total 7 Ancho total 8 Ensamble tablero 9 Diámetro rueda 10 Tornillo de fijación PATIN

84,4 mm 60 mm 10,1 mm 34,2 mm Ø 4 x 15 mm

RODAMIENTO

35,3

16,7

11,9

84,4

17

12,7

35

18,2

60

18,5

Dimensiones generales (medidas en mm)

34,2

10,1

Dimensiones generales (medidas en mm)

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
