PERALM02B/72

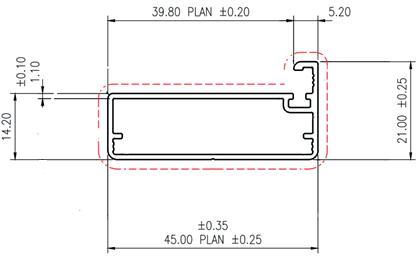

(Medidas
Fecha de elaboración

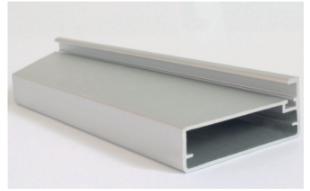

Perfil rectangular para puertas alumini - vidrio espesor 4 mm
Espesor paredes principales
Altura Total
Espesor vidrio Ancho Total
Caja para ensamble vidrio
Ancho caja para ensamble platina
Ancho pestaña frontal
Caja para empaque sujecion de vidrio
Alto perfil sin vidrio
Espesor de capa de anodizado
Largo total
Acabado
1 Unidad
Se puede generar cambios a la información publicada en este documento sin previo aviso)
PERALM02B/72 PERALM02BPN PERALM02B-2
Recomendaciones de instalación
Fecha de elaboración
Fecha Actualización 20 10 20 19 10 19
Perfil para marcos de aluminio rectangular y vidrio de espesor de 4 mm, se recomienda ensamblar con platinas KPLAAGM72 o escuadra PVC Ref. EPVCERP72, empaque, ref. EMPLAM72, para el corte del vidrio descontar 4mm de ancho y 4mm de alto
Las bisagras a utilizar son todas las que tengan cazoletas de diámetro de 35 mm
Se recomienda la manija PERALM83B y PERALM83BPN, debido a que tiene la misma estructura rectangular del perfil
Se debe almacenar de forma vertical, evitando que las caras se rocen entre sí, no se debe limpiar con thinner, solventes, acetonas, ni detergentes industriales.
Los perfiles anodizados pueden presentar marcas de sujeción en los extremos en 50mm aproximadamente.
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
