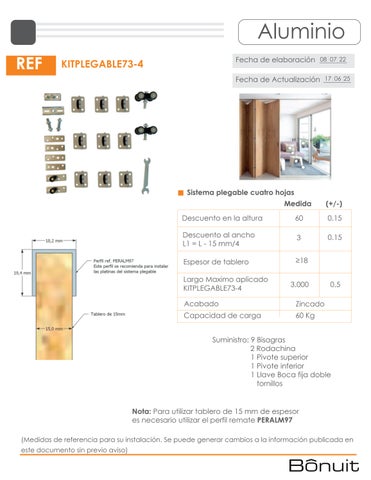

KITPLEGABLE73-4

Aluminio REF

Fecha de elaboración 08 07 22

KITPLEGABLE73-4

Fecha de Actualización

Sistema plegable cuatro hojas Medida

(+/-)

Descuento en la altura

60

0.15

Descuento al ancho L1 = L - 6 mm/2

3

0.15

Espesor de tablero

≥18

Largo Maximo aplicado KITPLEGABLE73-4

3.000

Acabado

Zincado

Capacidad de carga

60 Kg

0.5

Suministro: 9 Bisagras 2 Rodachina 1 Pivote superior 1 Pivote inferior 1 Llave Boca fija doble tornillos Nota: Para utilizar tablero de 15 mm de espesor es necesario utilizar el perfil remate PERALM97 (Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Aluminio REF

KITPLEGABLE73-4

Fecha de elaboración 08 07 22 Fecha de Actualización

Instalación 1. Instale el perfil peralm73-2 o PERALM73-2 a ras del vano.

2. Realice perforaciones a la puerta en la parte superior e inferior a 36,5mm al ancho, 32 mm de profundidad, con una broca de 8.5mm. Tener presente que el espesor mínimo para trabajar este sistema es 18mm.

L1 = L - 9 mm 4

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Aluminio REF

KITPLEGABLE73-4

Fecha de elaboración 08 07 22 Fecha de Actualización

3. Instale el tope inferior y la guía superior en la parte derecha de la puerta, luego una las puertas con las bisagras, se recomienda instalar una bisagra en cada extremo de la puerta y la otra al centro, proceda a instalar la rodachina a la puerta como se muestra en la imagen.

4. Instale la platina superior y la rodachina al riel.

H1 = H - 60 mm

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Aluminio REF

KITPLEGABLE73-4

Fecha de elaboración 08 07 22 Fecha de Actualización

5. Valide el funcionamiento del sistema plegable.

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
