HVD012-20,HVD019-20/25/45 HVD025-20/45,HVD030-45/75 HVD044-45

Page 1

Dilatador Fecha de elaboración 08 07 18

HVD012-20,HVD019-20/25/45 HVD025-20/45,HVD030-45/75 HVD044-45

REF

Fecha de revisión

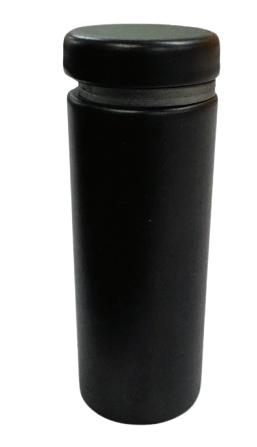

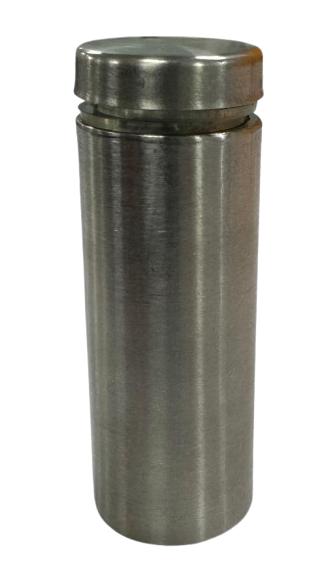

Soporte de Vidrio Dilatador con Tapa Material

Acero 201

Medida

Según referencia

d

L Medidas: mm

1

2

3

4

5

6

7

8

Ref.

L

D(o)

HVD012-20

1

20

12

HVD019-20

2

20

19

HVD019-25

3

25

19

HVD019-45

4

45

19

HVD025-20

5

20

25

HVD025-45

6

45

25

HVD030-45

7

45

30

HVD030-75

8

75

30

HVD044-45

9

45

44

9

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)


Dilatador REF

Fecha de elaboración 08 07 18

HVD012-20,HVD019-20/25/45 HVD025-20/45,HVD030-45/75 HVD044-45

Fecha de revisión

Capacidad de carga

No es adecuado para usar de esta manera

HVD012-20

1

≤20Kg

HVD019-20

2

≤10Kg

≤6Kg

HVD019-25

3

≤10Kg

≤6Kg

HVD019-45

4

≤9Kg

≤5Kg

HVD025-20

5

≤11Kg

≤7Kg

HVD025-45

6

≤10Kg

≤6Kg

HVD030-45

7

≤9Kg

≤5Kg

HVD030-75

8

≤9Kg

≤5Kg

HVD044-45

9

≤10Kg

≤7Kg

Nota: Los datos a continuación son aplicables a la instalación con ≥4 piezas de artículos al mismo tiempo.

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
