Fecha de elaboración
24 10
Suministro: 1 Alacena 12 Canastas HSO865-00V
Fecha de revisión
El sistema funciona para ambos lados, izquierdo y derecho
Solo incluye herraje

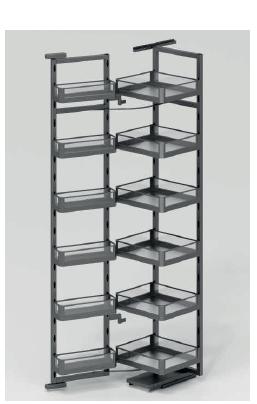

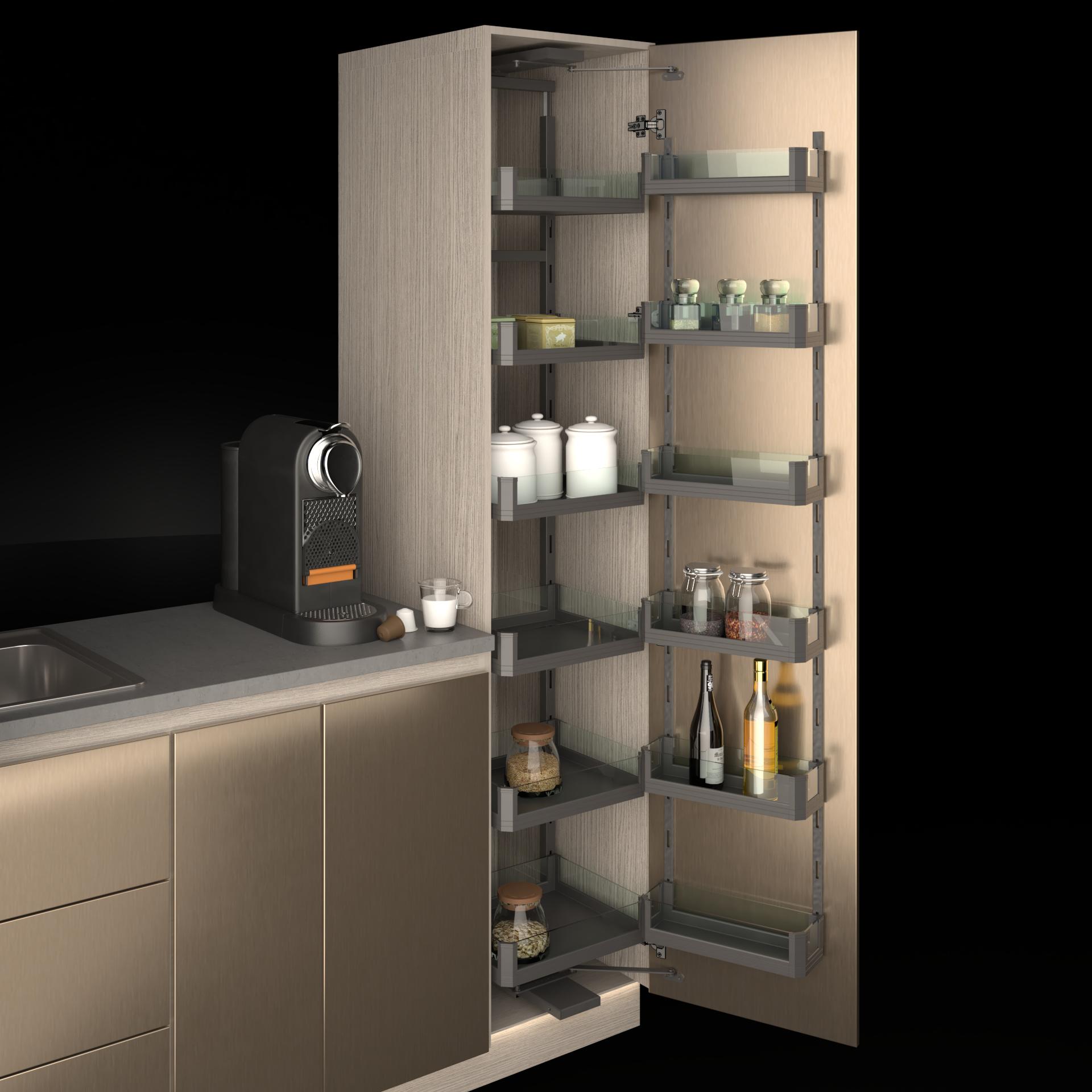

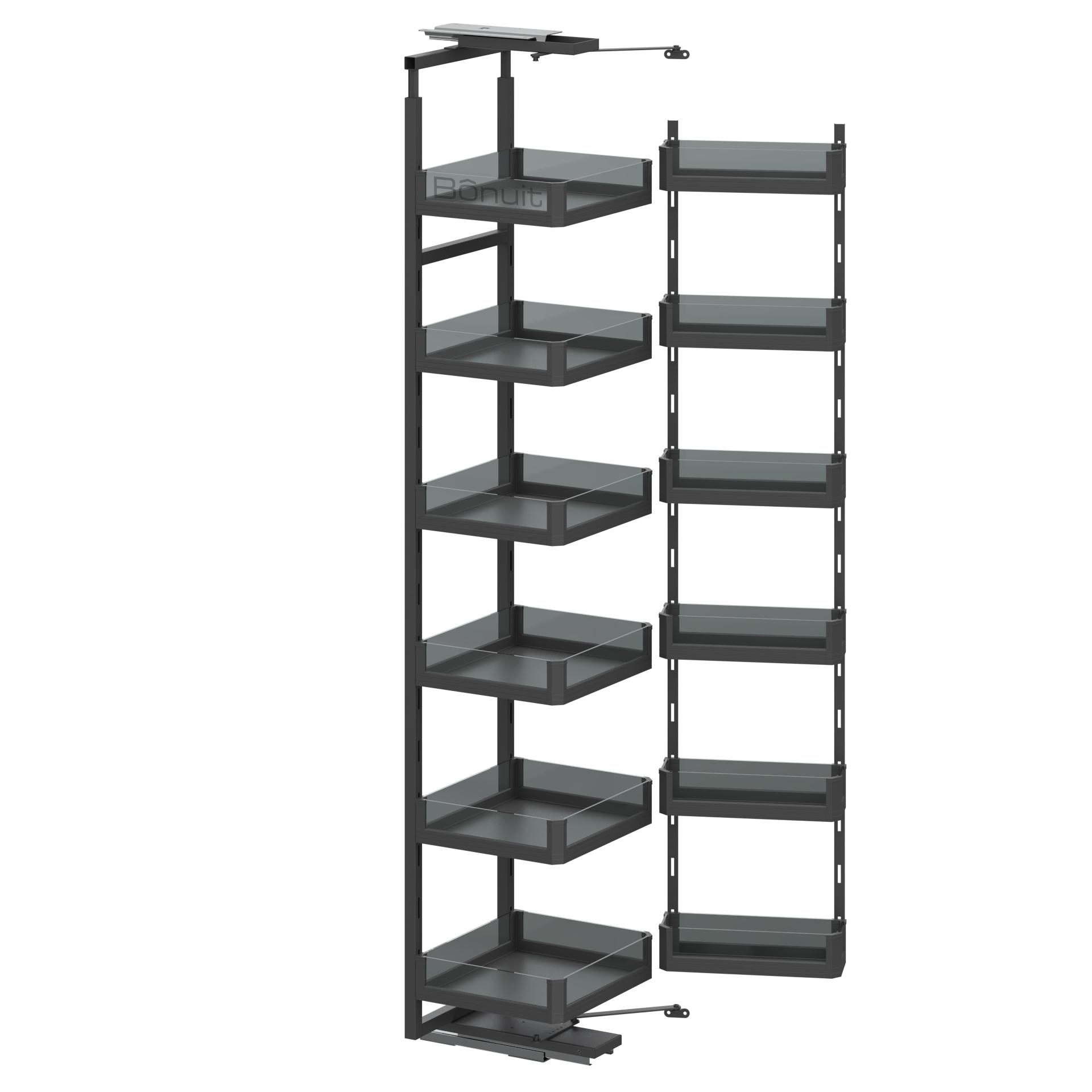

Torre alacena abatible vidrio
Material
Acabado superficial Medida del Herraje
Grafito mate
Módulo Acero y vidrio templado
365 x 530 x (1920-2190)mm

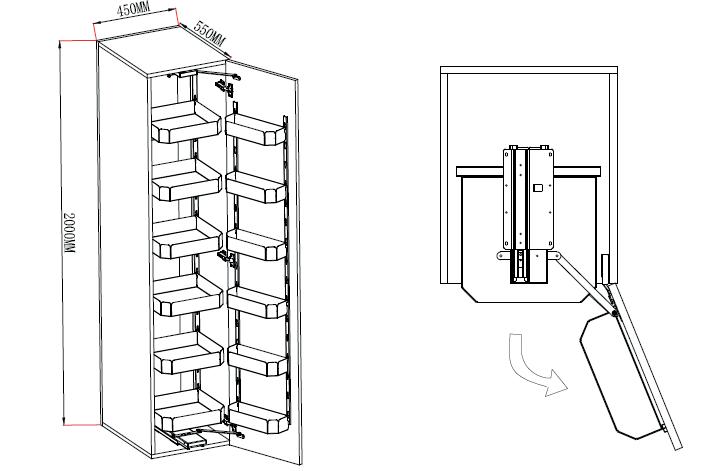

450 x 550 x (1950-2220)mm
Capacidad de carga por canasta Canasta grande 5Kg Canasta pequeña 2Kg
Número de bisagras por puerta
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
ipsum
BASE SUPERIOR
BASE INFERIOR

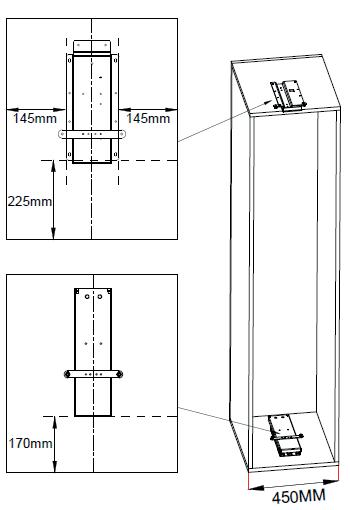

1. Instalación de rieles deslizantes superior e inferior como se muestra en la imagen.
Alacena
Fecha de elaboración
24 10 25
Fecha de revisión

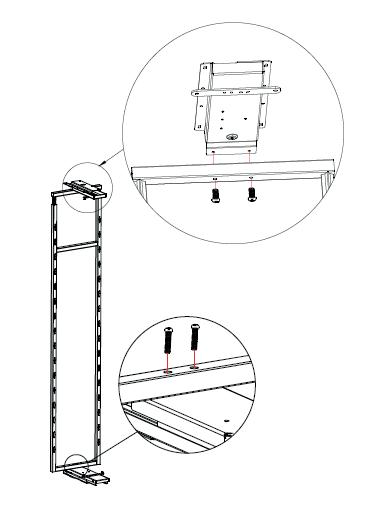

2. Fija el marco en el conector de los rieles deslizantes superior e inferior con tornillos,
Fecha de elaboración
24 10 25
Tornillo ajustable

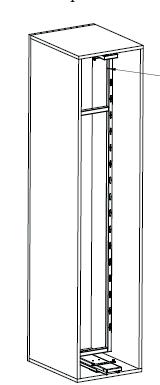

3. Ajusta la altura del marco principal con el tornillo ajustable y móntalo en el interior del gabinete.
Fecha de revisión

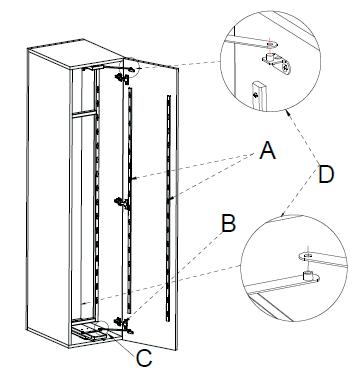

4. Instala el panel de la puerta con la cadena (B), ja el marco (A) en el panel de la puerta y conecta el panel de la puerta con el marco principal usando el conector interno (D) en la posición que muestra la imagen, y luego asegura la cubierta de la base.
Fecha de elaboración
24 10 25
Fecha de revisión
Cuelga las cestas pequeña y grande en el marco, completa la instalación; el estante puede abrirse y cerrarse libremente.
