HSO865-00G

Fecha de elaboración

24 10

Suministro: 1 Alacena 12 Canastas HSO865-00G

Fecha de revisión

El sistema funciona para ambos lados, izquierdo y derecho

Solo incluye herraje

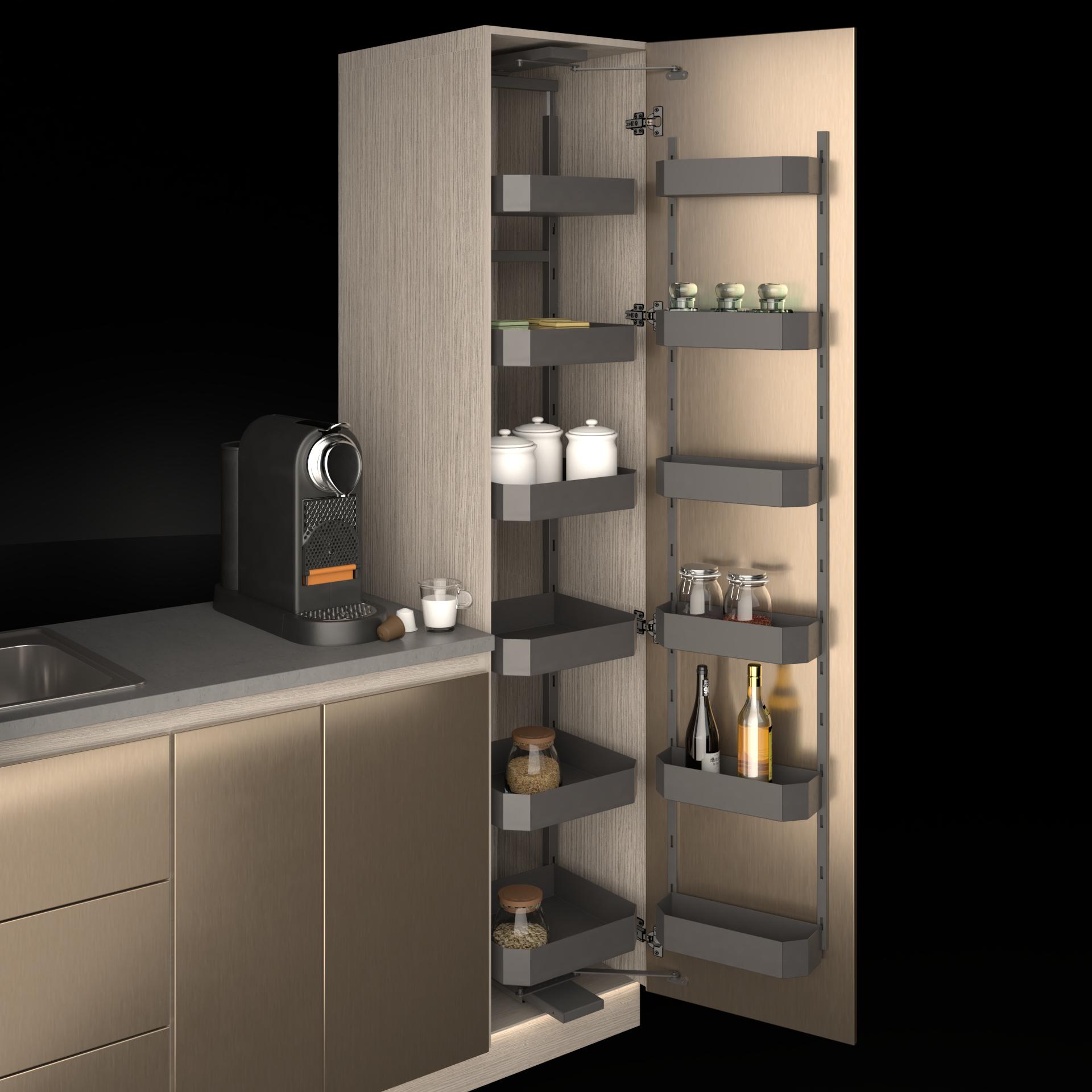

TORRE ALACENA 6 CESTOS EN GRIS GRAFITO

Material

Acabado superficial Medida del Herraje

Módulo Acero

Grafito mate

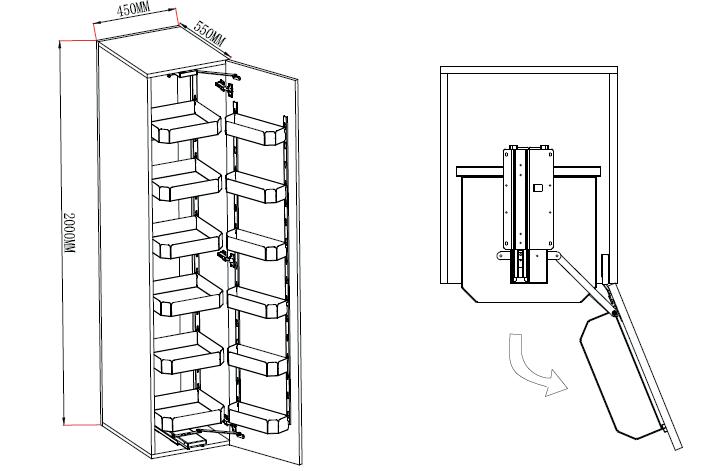

365 x 530 x (1920-2190)mm

450 x 550 x (1950-2220)mm

Capacidad de carga por canasta Canasta grande 5Kg Canasta pequeña 2Kg

Número de bisagras por puerta

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

BASE SUPERIOR

BASE INFERIOR

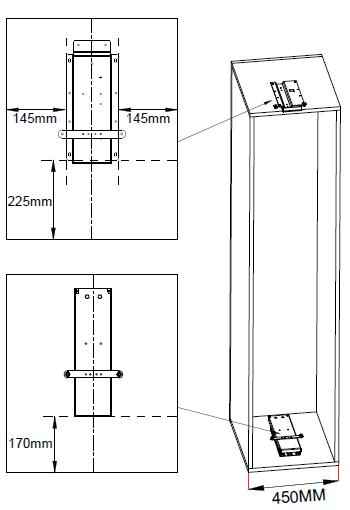

1. Instalación de rieles deslizantes superior e inferior como se muestra en la imagen.

Alacena

Fecha de elaboración

24 10 25

Fecha de revisión

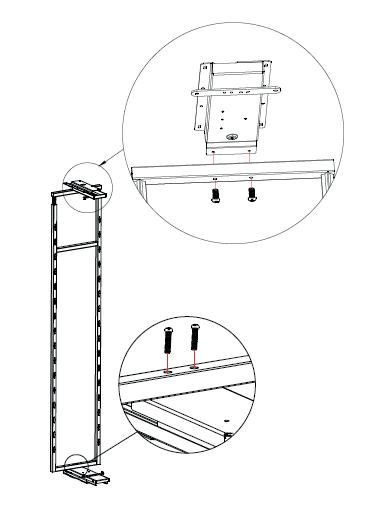

2. Fija el marco en el conector de los rieles deslizantes superior e inferior con tornillos,

Fecha de elaboración

Fecha de revisión

Tornillo ajustable

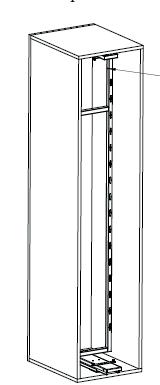

3. Ajusta la altura del marco principal con el tornillo ajustable y móntalo en el interior del gabinete.

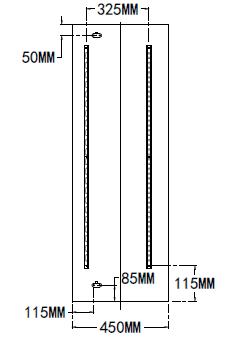

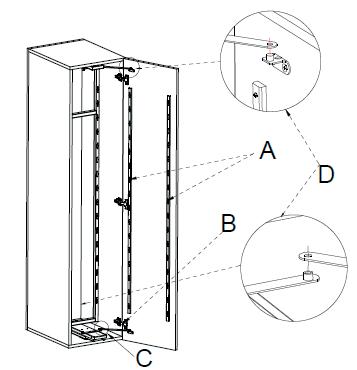

4. Instala el panel de la puerta con la cadena (B), ja el marco (A) en el panel de la puerta y conecta el panel de la puerta con el marco principal usando el conector interno (D) en la posición que muestra la imagen, y luego asegura la cubierta de la base.

Fecha de elaboración

24 10 25

Fecha de revisión

Cuelga las cestas pequeña y grande en el marco, completa la instalación; el estante puede abrirse y cerrarse libremente.
