Alacena
Fecha de elaboración
12 05 25

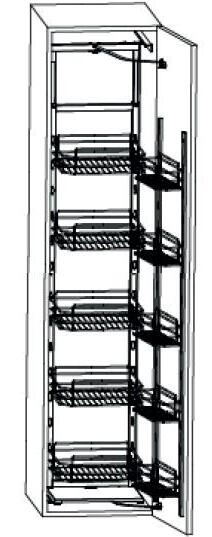

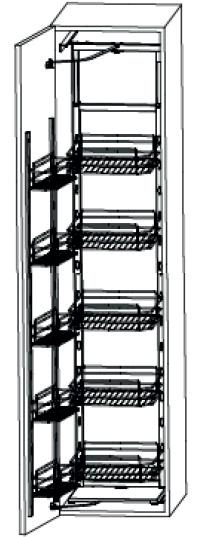

El sistema funciona para ambos lados, Izquierdo y Derecho
Suministro: 1 Alacena 10 Canastas
Fecha de revisión
No incluye bisagra
Solo incluye herraje

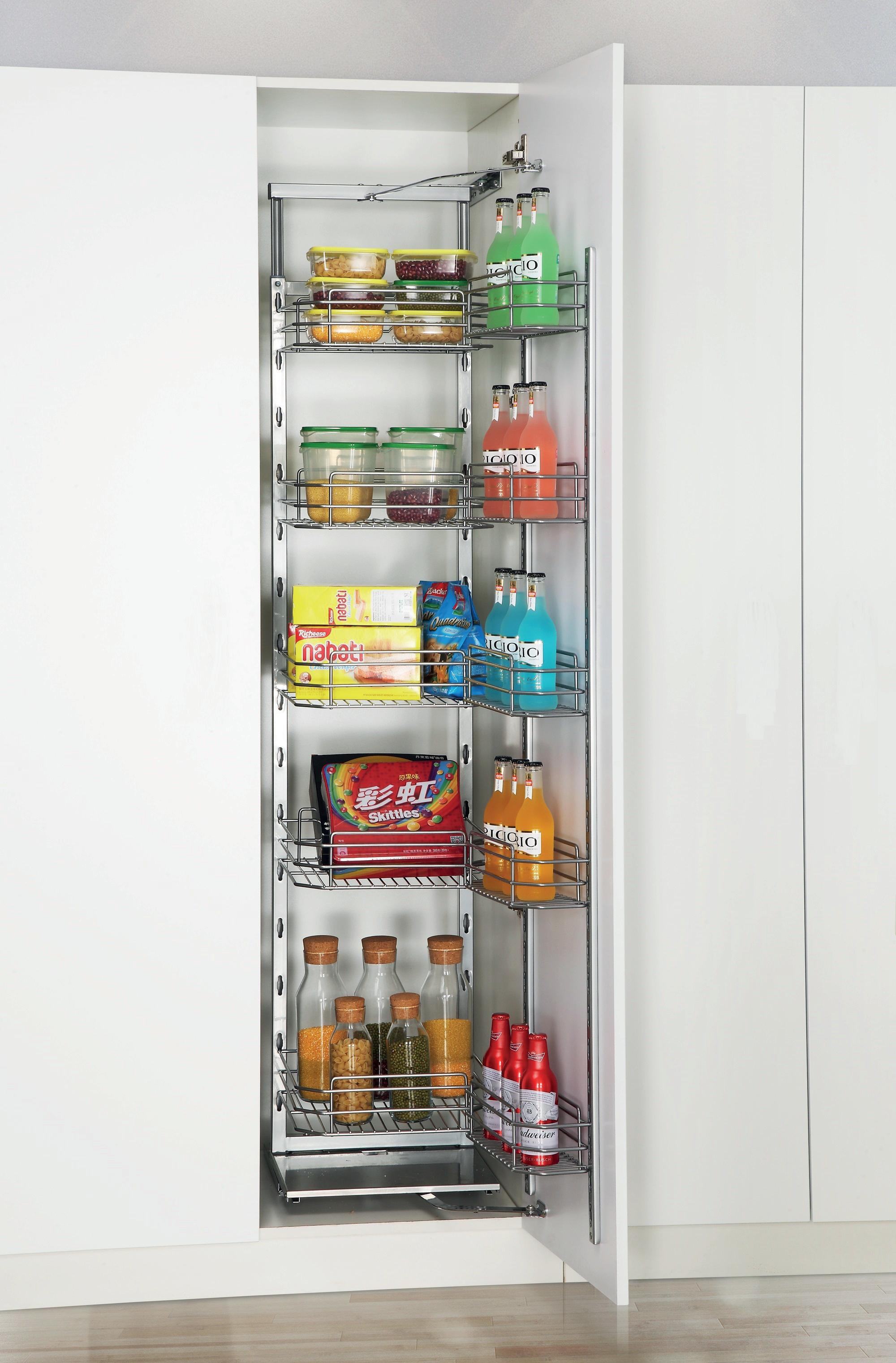

Torre alacena abatible 5 niveles 10 Canastas
Material
Acabado superficial Medida del Herraje Módulo T=450mm
Acero
Cromado
330 x 530 (1620-1920)mm
450 x 550 (1650-1950)mm
Capacidad de carga por canasta Canasta grande 5 Kg Canasta pequeña 2Kg
*Medidas establecidad para material de 15mm*
Número de bisagras por puerta
Medidas: mm
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
Fecha de elaboración
12 05 25
Manual de armado
LISTA DE ACCESORIOS
Fecha de revisión
Nombre
Imagen Imagen
Nombre Nombre
Base Estrucura
Canasta Pequeña
Parales 5 5
Barra conectora
Per l en U

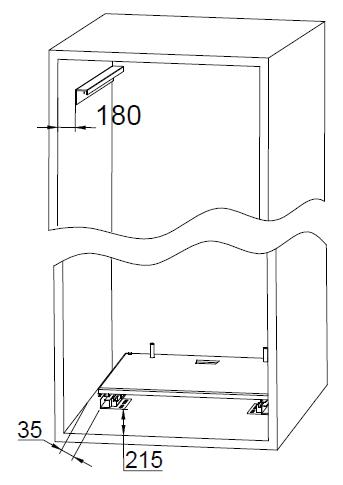

1. Como se muestra en la figura, tomar la medida para el perfil en U en la parte superior en el lateral a 180 mm desde el borde del canto al inicio del perfil.
Tomar la medida en la base interna del modulo desde el lateral a borde del riel de 35 mm y desde el borde del canto del frontal al inicio del riel a 215mm.

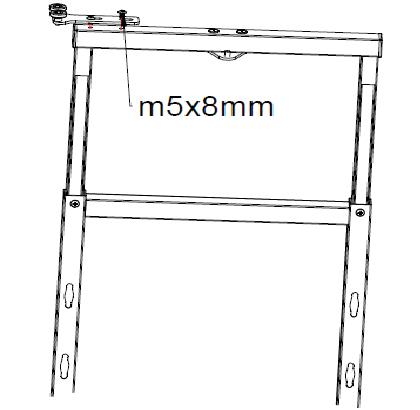

2. Como se muestra la imagen instale la guia a la estructura en la parte superior.
NOTA: Según la elección se instala derecha o izquierda.
3. Como se muestra la imagen conecte la estructura a la base y apretar con los tornillos. Luego ajuste la posición de la estructura en la parte superior coincidiendo la guia con el perfil en U.
