HSO381-40R

Cocinas

Fecha de elaboración

Fecha de revisión

Referencia

Medida de herraje Medida del módulo

HSO381-40 432mm 320mm 463mm 500mm 400mm 600mm

Riel para canastas montaje al piso cierre lento

*Suministro: 1 Par de rieles 4 Platinas de jación

08 07 18

Máximo 35 kg con 20.000 ciclos de apertura y cierre 20 12 19

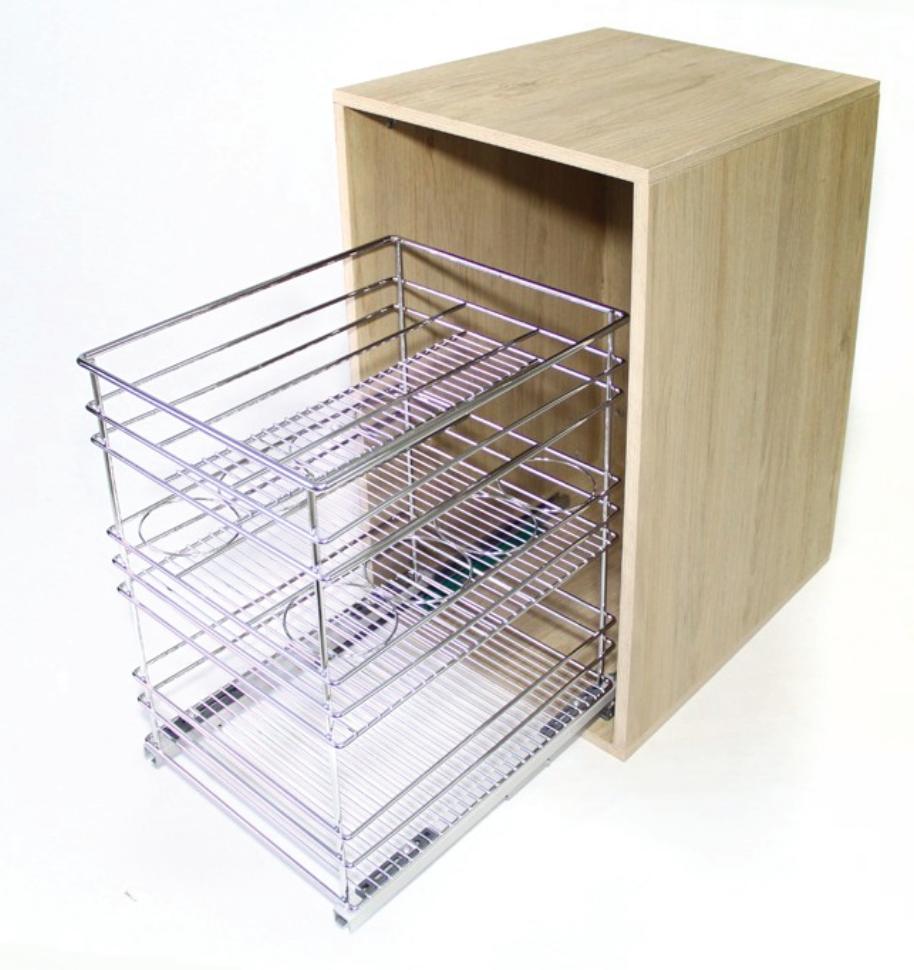

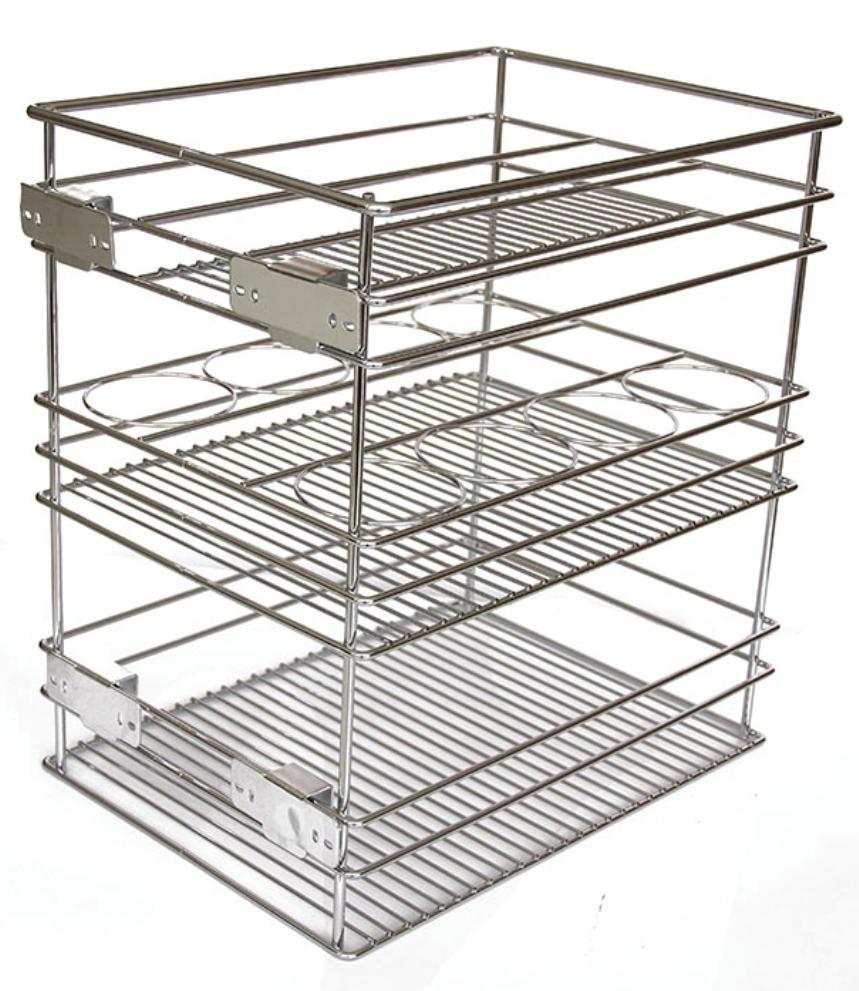

Canasta multiuso de 400mm Con riel cierre lento

Material

Acabado superficial Acero Cromado

Suministro:

1 Canasta multiusos 4 Enganches frontales 1 par de rieles montaje bajo

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Cocinas

Fecha de elaboración

Fecha de revisión

Instalación con cierre suave

Fijar los enganches de la canasta Fijar los rieles

Fijar los rieles

Fijar la puerta

Ajustar la puerta de arriba hacia abajo en los soportes de la puerta

Ajustar la izquierda y derecha con los dos tornillos planos

Fecha de elaboración

Fecha de revisión

08 07 18

Instalación con cierre suave

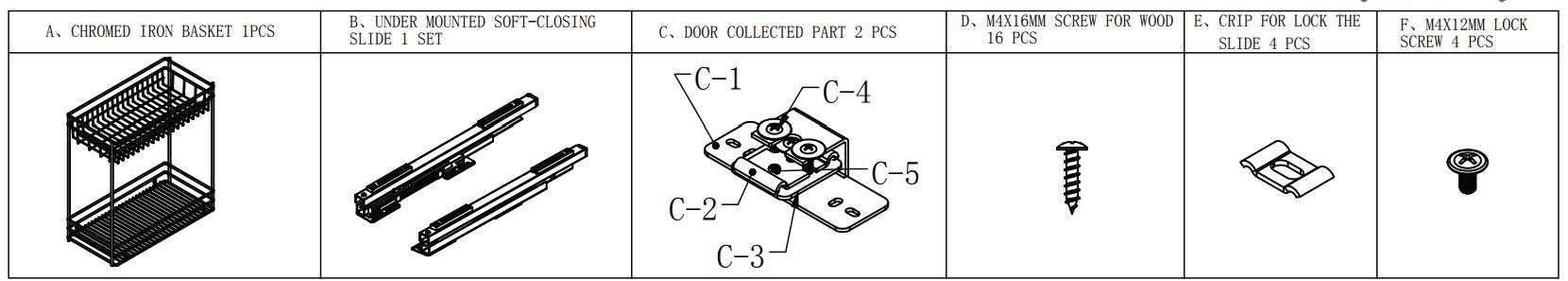

1. Lista de accesorios

Canasta (1 Pieza) B. Juego de rieles cierre lento incluidos en el suministro(1 Set)

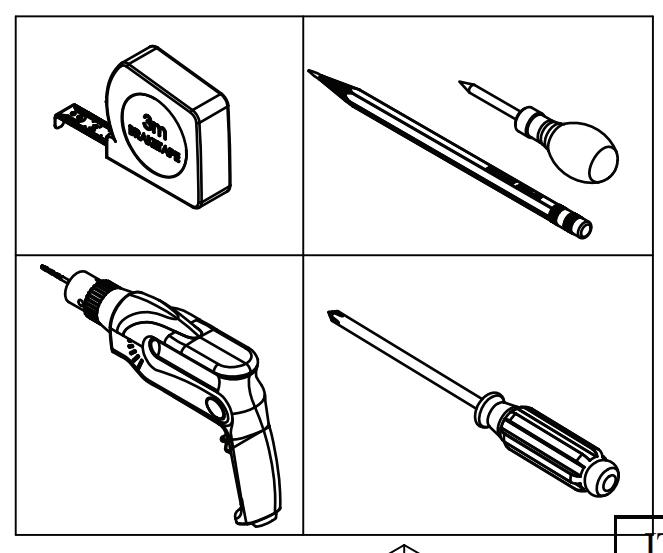

2. Herramientas

*Herramientas no incluidas

2. Paso a paso

No disponible para puerta empotrada.

Perfore el agujero para los rieles Fijar los enganches de la puerta

A.
