Fecha de elaboración
11 09 25
Fecha de revisión
CC L REF 96 164 H 25 HMA978-00N A 14

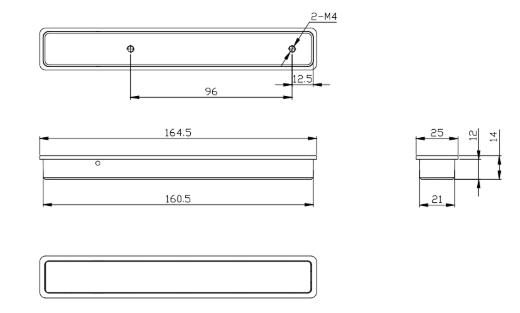

Nota: Las Medidas de L’ X H’ X A’ corresponden a la caja para incrustar. L’
Manija978-00N negra de aluminio para incrustar
Material Aluminio Acabado Superficial Pintado Negro Montaje Incrustar
Medidas: mm
Tornillo roscado M4
Material: Acero Cabeza de plato Ranura combinada Galvanizado Suministro: 1 Manija 2 Tornillos
Medida 12 mm
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
Fecha de elaboración
11 09 25
Fecha de elaboración 09 11 25
Fecha de revisión
Fecha de revisión
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
