HFF519-00
HFF519-01
Suministro: 1 Enchufe
Fecha de elaboración
08 07 18
Fecha de revisión

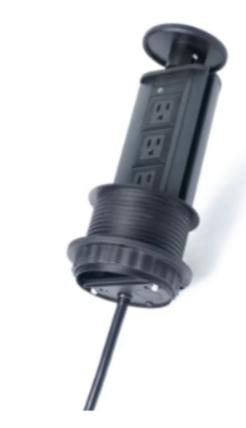

Enchufe elevable cocina
Enchufe
Material carcasa
Material soporte de montaje
Material módulo de tomas
Acabado

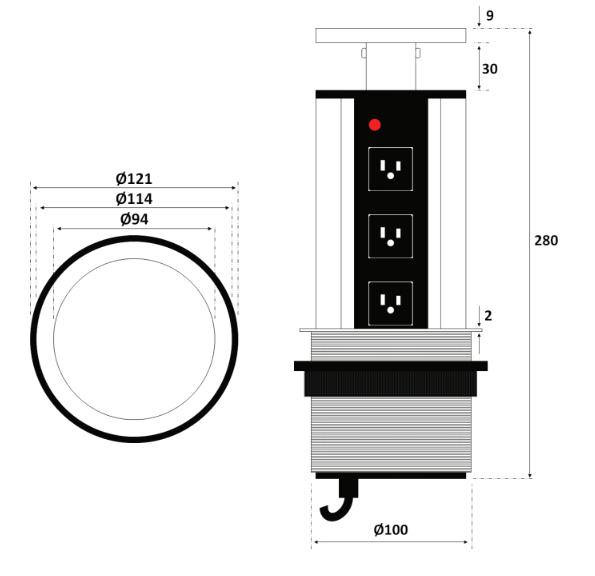

Diámetro de perforación
Altura de salida Pop-Up
Altura de entrada (en el mueble para guardar el enchufe)
Longitud de cable
Voltaje
Amperaje
Potencia max.
3 tomas, Indicador encendido, Pop-Up para protección niños
Aleación de aluminio
Poliamida PA
Policarbonato PC
Plateado - Negro
105 mm
210 mm
300 mm
1,6 m
125 V
15 A
1875 W
Uso Interior
Tolerancia en las medidas
Humedad relativa
Temperatura ambiente de funcionamiento
Calibre del conductor
Matrial conductor
Longitud cable
5 al 95% 5 - 50 °
14 AWG
Cobre
1.6 mts
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
DESCRIPCIÓN TÉCNICA DEL PRODUCTO:
Enchufe: 3 tomas – Indicador de encendido – Pop-Up para protección de niños
Material: Carcasa en aleación de aluminio – Soporte de montaje en poliamida PA – Módulo de tomas en policarbonato PC
Acabado: Plateado
Diámetro de perforación para instalación: 105mm
Altura de salida Pop-Up: 210mm
Altura de entrada (en el mueble para guardar el enchufe): 300mm
Longitud del cable: 1 6m
Voltaje: 125V – Amperaje: 15A – Potencia Máxima: 1875W
PASOS PARA INSTALACIÓN:

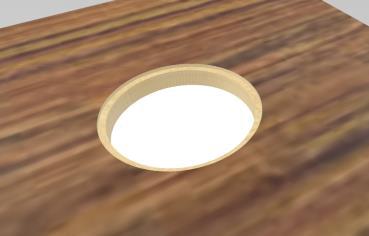

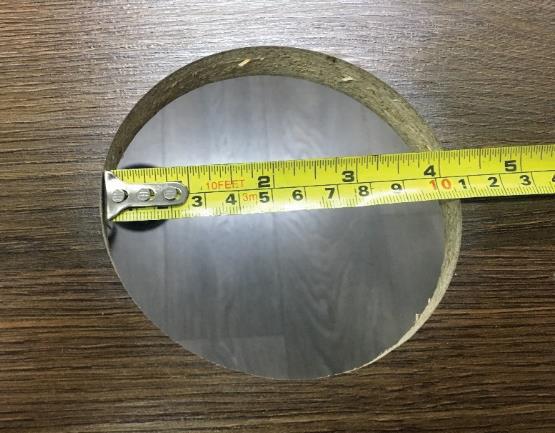

1. Realizar perforación circular de 105mm en el mueble en la posición deseada, se debe disponer de 210mm de altura para la salida del enchufe y 300mm de profundidad para entrada:
NOTA: Para realizar la instalación del enchufe al ras de la superficie (al mismo nivel), se debe realizar una caja circular, concéntrica a la perforación inicial, con diámetro de 115mm con profundidad de 3mm:

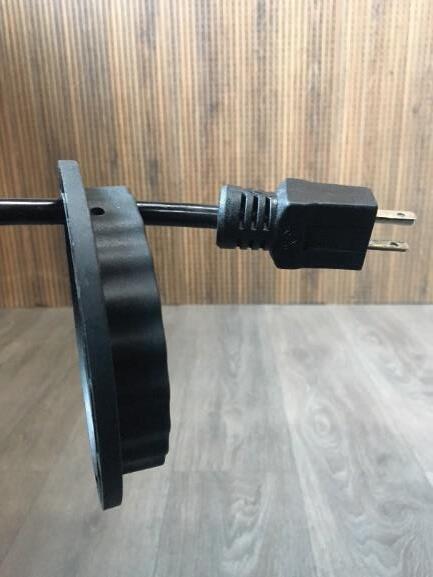

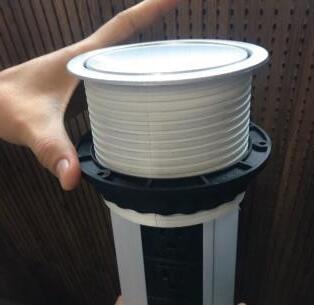

2 Retirar sujetador desenroscando del enchufe:
Sujetador
3
Fecha de elaboración
Fecha de revisión 08 07 18

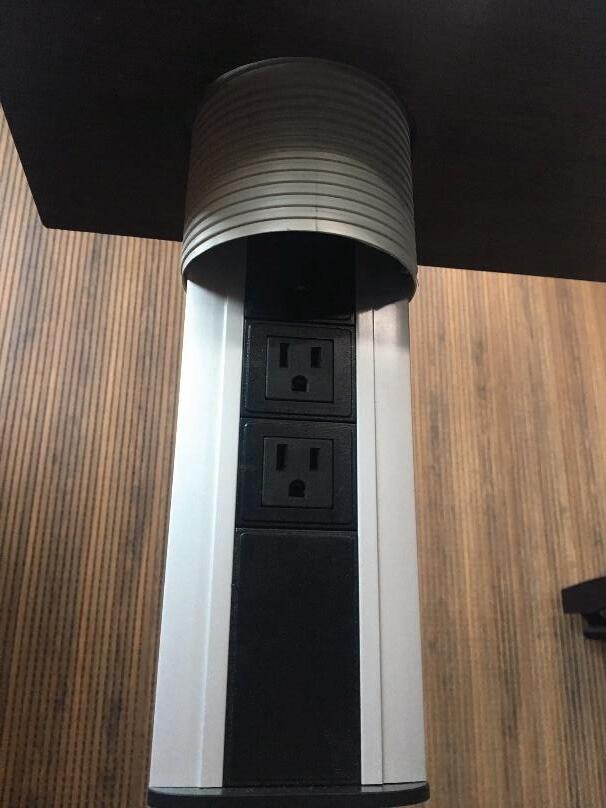

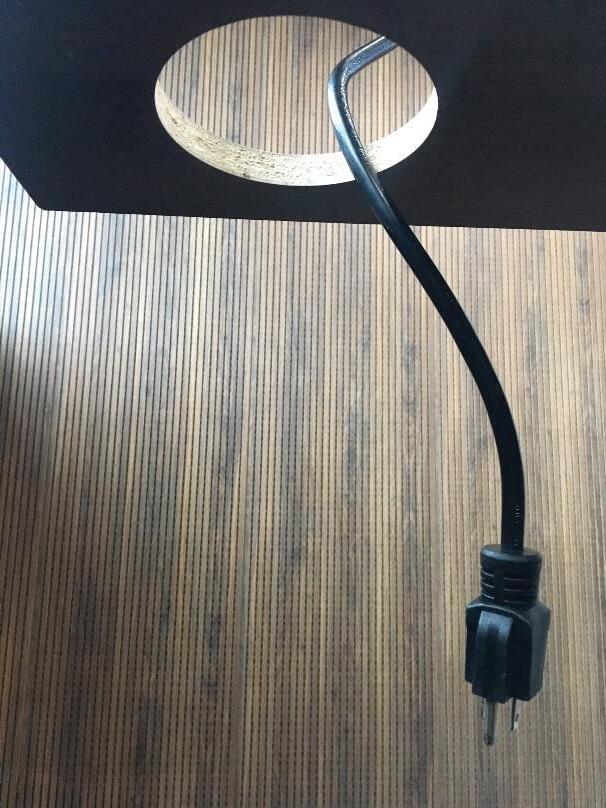

Iniciando con el cable, introducir enchufe desde afuera hacia adentro de la superficie:

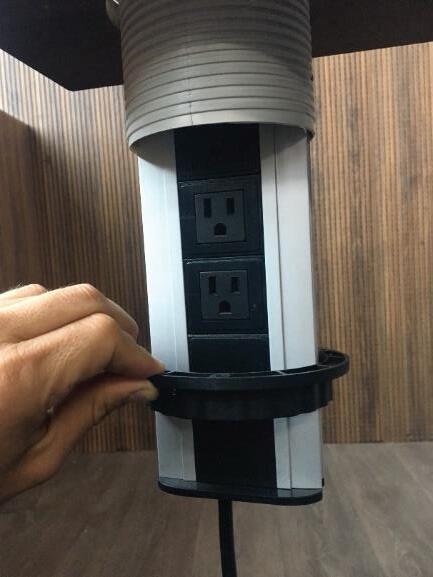

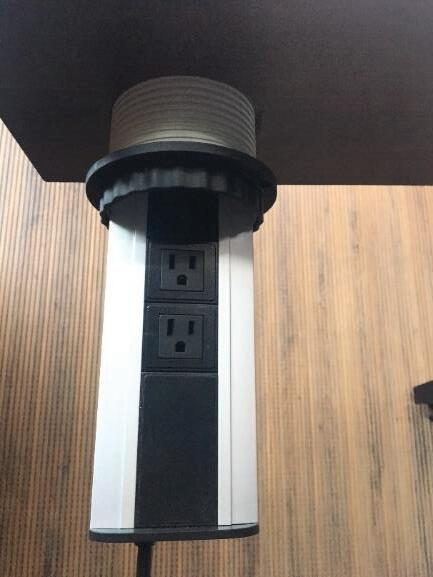

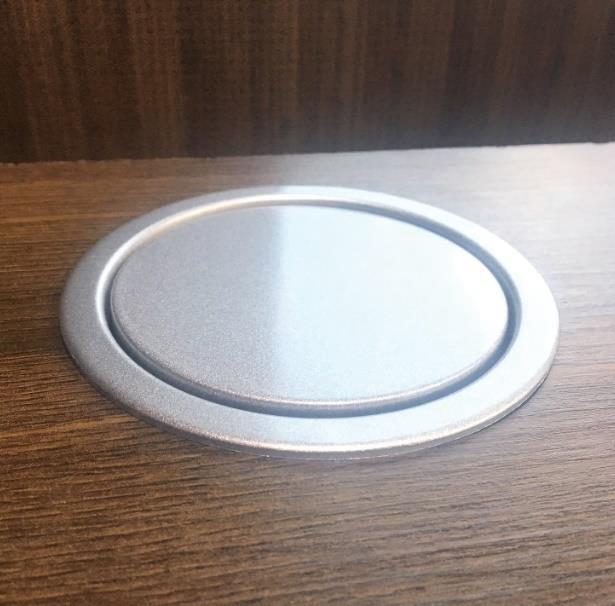

4 Instalar sujetador introduciendo el cable y roscando en el enchufe hasta ajustar completamente contra la superficie:

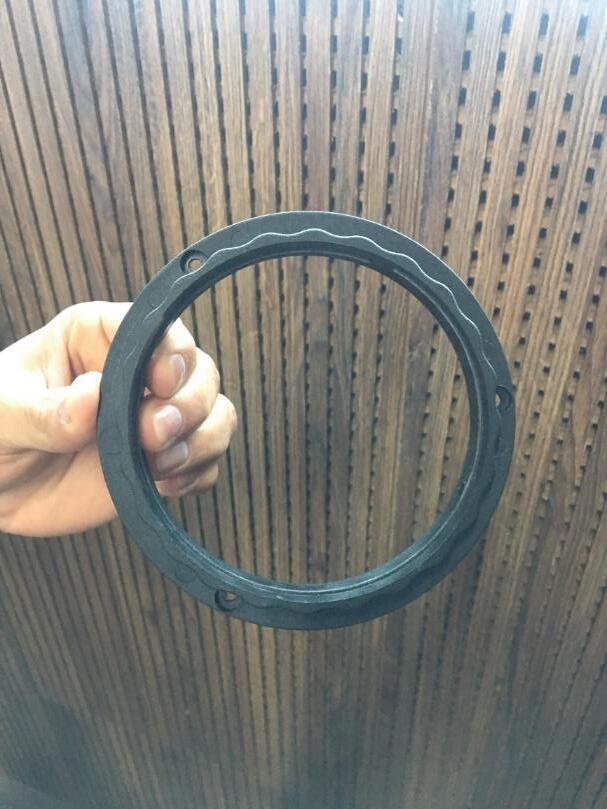

5. El sujetador dispone de tres perforaciones para ajusta r con tornillos a la superficie (opcionaltornillos no incluidos en el suministro):
INSTRUCCIONES DE USO:

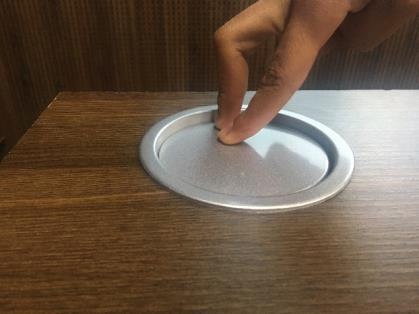

1 Presione la tapa superior del enchufe para retraerlo:

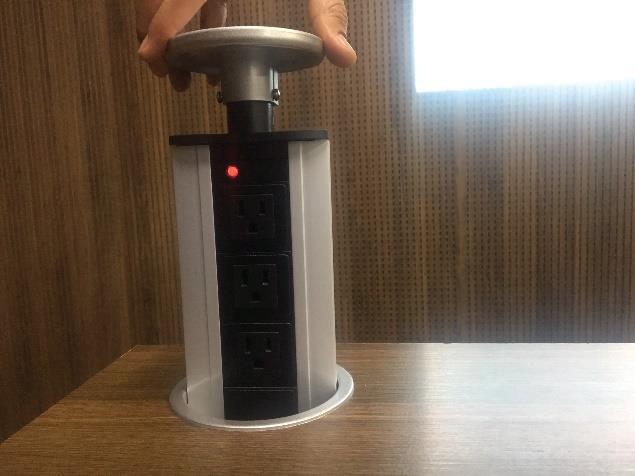

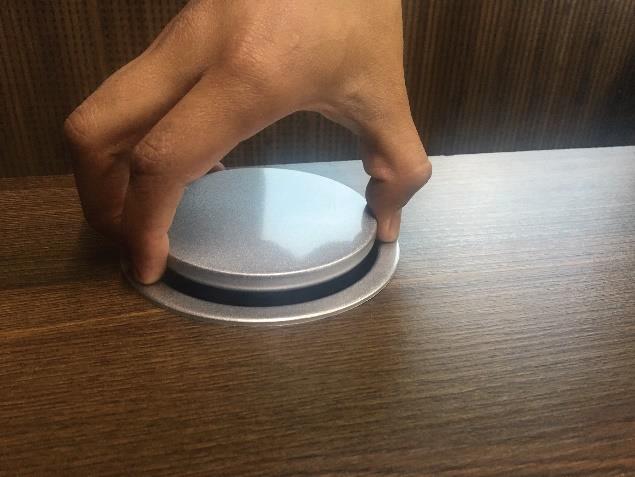

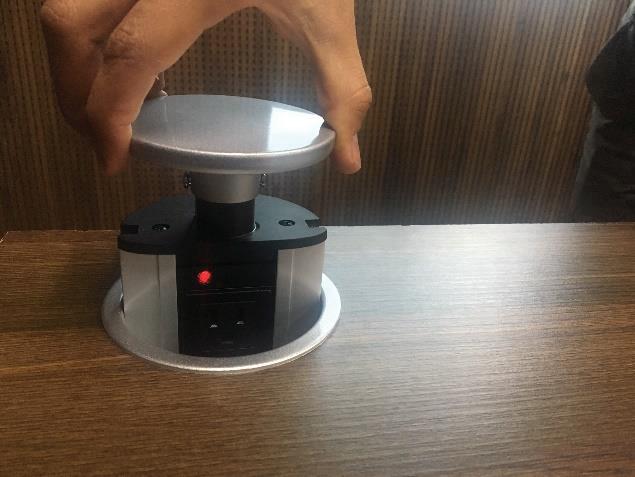

2 Tome la tapa superior por el borde y retire el enchufe halando hacia arriba:
Fecha de elaboración
HFF519-01
HFF519-00 05 05 26
Fecha de revisión 08 07 18

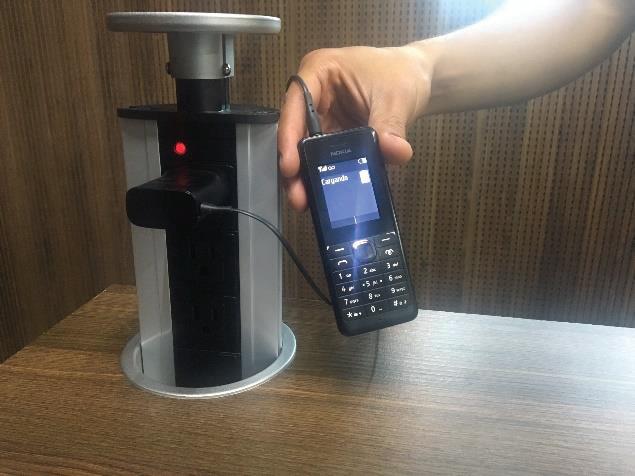

3 Verifique que el indicador de corriente esté encendido y conecte sus dispositivos En caso que el indicador no esté encendido, verifique que el enchufe se encuentre debidamente conectado a una fuente activa de energía eléctrica:

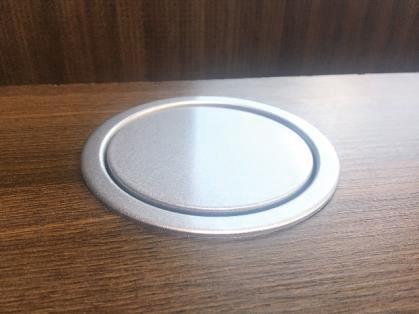

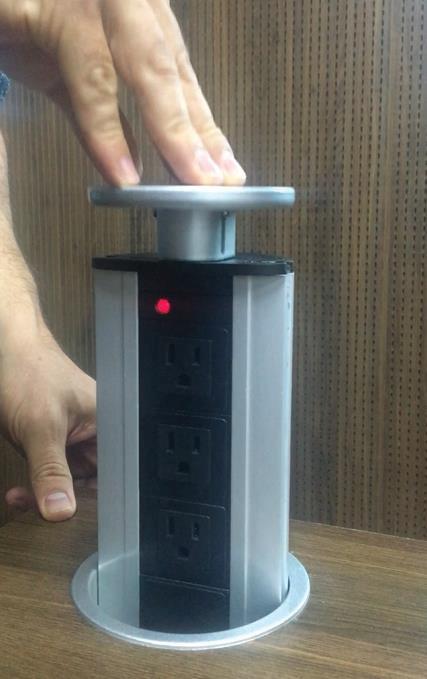

4 Para guardar, retire los dispositivos conectados al enchufe y presione la tapa superior hasta llevar a tope:
Fecha de elaboración
HFF519-01
HFF519-00 05 05 26
Fecha de revisión 08 07 18
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
HFF519-00
HFF519-01
MANTENIMIENTO Y LIMPIEZA
Para limpiar enchufes multitomas de manera segura y efectiva, sigue estos pasos:
Desconecta la electricidad: Antes de limpiar, asegúrate de que no haya corriente en la regleta desenchufándola y/o cortando el circuito en el cuadro eléctrico.
Limpia la super cie: Utiliza un paño de micro bra seco para eliminar el polvo y la suciedad super cial.
Limpia las tomas de corriente: Usa aire comprimido para eliminar el polvo y las partículas de los ori cios.
Desinfecta: Si es necesario, utiliza un paño ligeramente humedecido con alcohol isopropílico para desinfectar, evitando que entre líquido en los ori cios.
Limpia los rincones: Usa bastoncillos de algodón humedecidos con alcohol isopropílico para llegar a áreas difíciles.
Saca y limpia: Si es posible, saca la regleta de su base para limpiar la super cie inferior y los cables.
Seca bien: Asegúrate de que todo esté seco antes de volver a conectar la regleta.
Prevenir sobrecargas electricas:
Para prevenir sobrecargas en multitomas (regletas) de enchufe, es crucial veri car la capacidad de la multitoma, no sobrepasar el límite de carga recomendado, distribuir la carga entre diferentes tomacorrientes, y asegurar que los cables y conectores estén en buen estado
