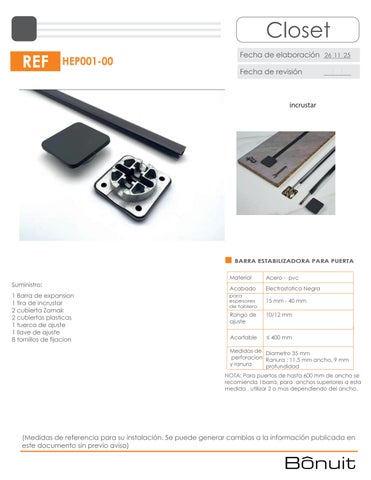

Closet REF
HEP001-00
Fecha de elaboración 26 11 25 Fecha de revisión
incrustar
BARRA ESTABILIZADORA PARA PUERTA
Suministro: 1 Barra de expansion 1 tira de incrustar 2 cubierta Zamak 2 cubiertas plasticas 1 tuerca de ajuste 1 llave de ajuste 8 tornillos de fijacion
Material
Acero - pvc
Acabado
Electrostatica Negra
para espesores de tablero
15 mm - 40 mm
Rango de ajuste
10/12 mm
Acortable
≤ 400 mm
Medidas de Diametro 35 mm perforacion Ranura : 11.5 mm ancho, 9 mm y ranura profundidad NOTA: Para puertas de hasta 600 mm de ancho se recomienda 1barra, para anchos superiores a esta medida , utilizar 2 o mas dependiendo del ancho.
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
Closet REF
HEP001-00
Fecha de elaboración 26 11 25 Fecha de revisión
M Accesorios Accessory Taco de expanción Tira adhesiva
Cubierta aleación de zinc Cubierta plástica
Tuerca de ajuste Llave de ajuste
Tornillos de fijación
Rango de corte 1-400mm
Tamaño del tac de expansión
Diametro Ø35 mm Ø35 mm Diametro
Ancho de la ranur
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
Closet REF
Fecha de elaboración 26 11 25
HEP001-00
Fecha de revisión
Pasos de instalación 8M M
Paso 1: Instale la tuerca de ajuste. Enrosque la tuerca en el taco de expansión en sentido horario hasta una profundidad de 10–12 mm.
Paso 2: Instalar la tira adhesiva Inserte el taco de expansión en la tabla ranurada de madera con la muesca orientada hacia arriba.Alinee la tuerca de ajuste con la línea del borde y luego golpee suavemente la tira adhesiva para que encaje en la ranura de la tabla.
Paso 3: Instalar los herrajes de aleación de zinc Alinee ambos extremos del herraje de aleación de zinc con el extremo posterior del taco de expansión y con la tuerca de ajuste. Presiónelos dentro de la ranura y fíjelos con tornillos autorroscantes.
Paso 4: Ajustar el panel de la puerta hasta que quede nivelado. Se pueden realizar ajustes en ambos lados. Asegure ambos extremos con las tapas de plástico.
