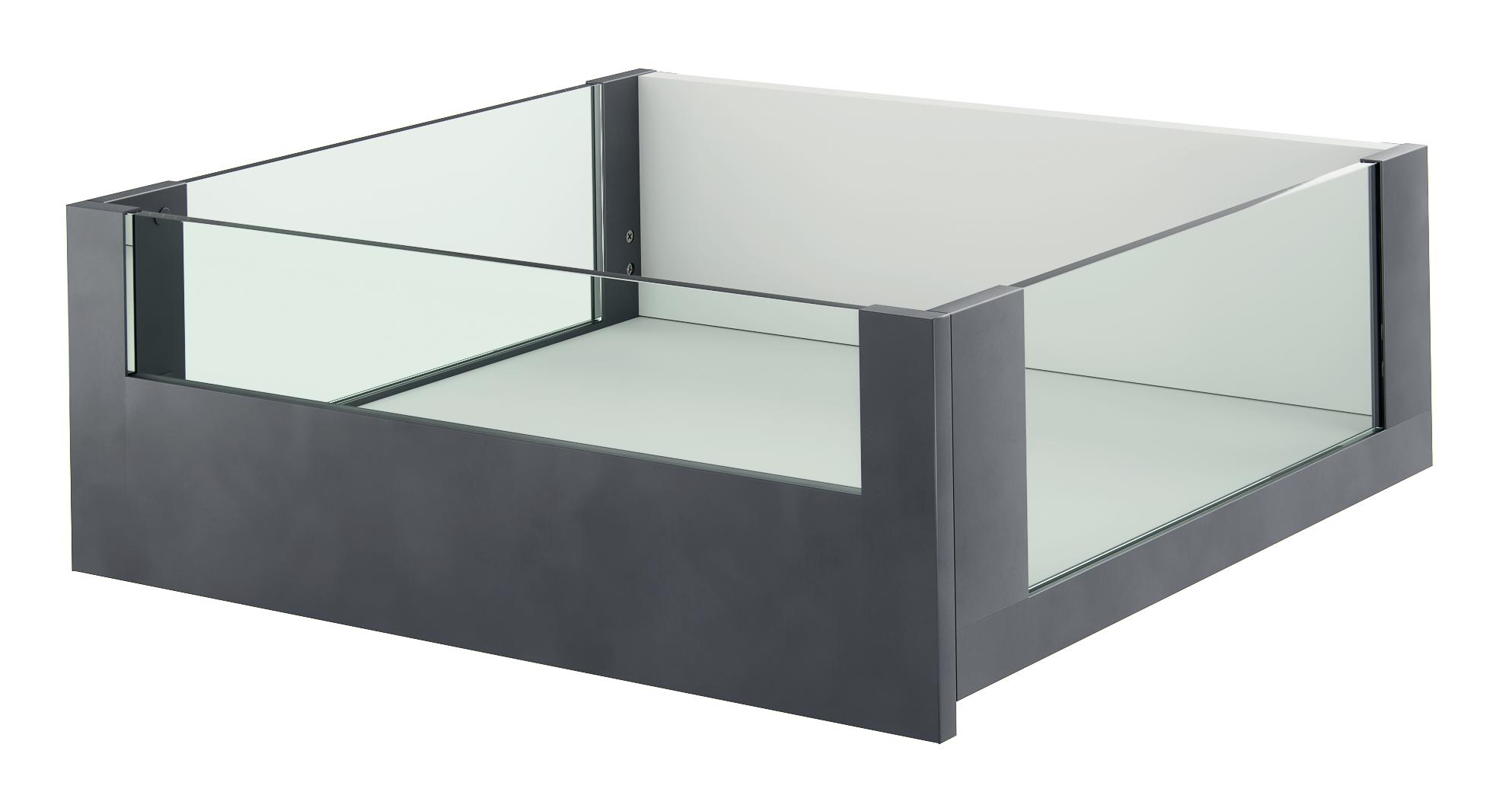

HSC031-40/45/50
HSC032-40/45/50
Suministro:
2 Costados metálicos con vidrio
2 Enganches frontales con tornillos
2 Tapas embellecedoras
1 Manual de instalación
Informacion del pedido:
Se debe pedir por separado el riel de montaje:
HRE710-40/45/50
HRE780-40/45/50
HRE790-40/45/50
Medidas del Trasera y Fondo del cajón – Tableros de 15mm
Fecha de elaboración
Fecha de revisión 18 02 22
Material Acero
Acabado Superficial Pintura electrostática Blanco - Gris antracita
Capacidad de carga 25Kg con riel HRE710 30 Kg con riel HRE780 HRE790
Altura de costado (H) 148 mm
Referencia Longitud Largo Nominal Altura Mínimo de Montaje
HSC031-40
HSC031-45
HSC031-50
HSC032-40 400mm
HSC032-45
HSC032-50
LW: vano del mueble
SKW: ancho del cajón
Ancho del fondo del cajón: LW - 27mm± 0.5mm
Profundidad del fondo del cajón: Profundidad norminal - 10mm
Altura del testero cajón alto: 148mm
Ancho del testero: LW - 49mm ± 0.5mm
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
REFREF
HSC031-40/45/50
HSC032-40/45/50
Características del producto
Longitudes: 400/450/500mm
Nuevo diseño para montaje con rieles HRE710, HRE780 ó HRE790, no incluidos dentro del volumen de suministro.
Fecha de elaboración
Fecha de revisión
Plano de perforaciones
Dimensiones de instalación: Cajón Alto costado en vidrio
Cajón estándar LT min=NL+3
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
HSC031-40/45/50
HSC032-40/45/50
Instalación
Ajuste del cajón
Remoción del panel frontal
Fecha de elaboración
Fecha de revisión 18 02 22
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
