HCP587-01N/02N/03N
Alcoba: Afuera: Llave para liberar / girar el botón - Adentro: botón de seguridad
Afuera Adentro
Cerraduras
Fecha de elaboración
Fecha de revisión

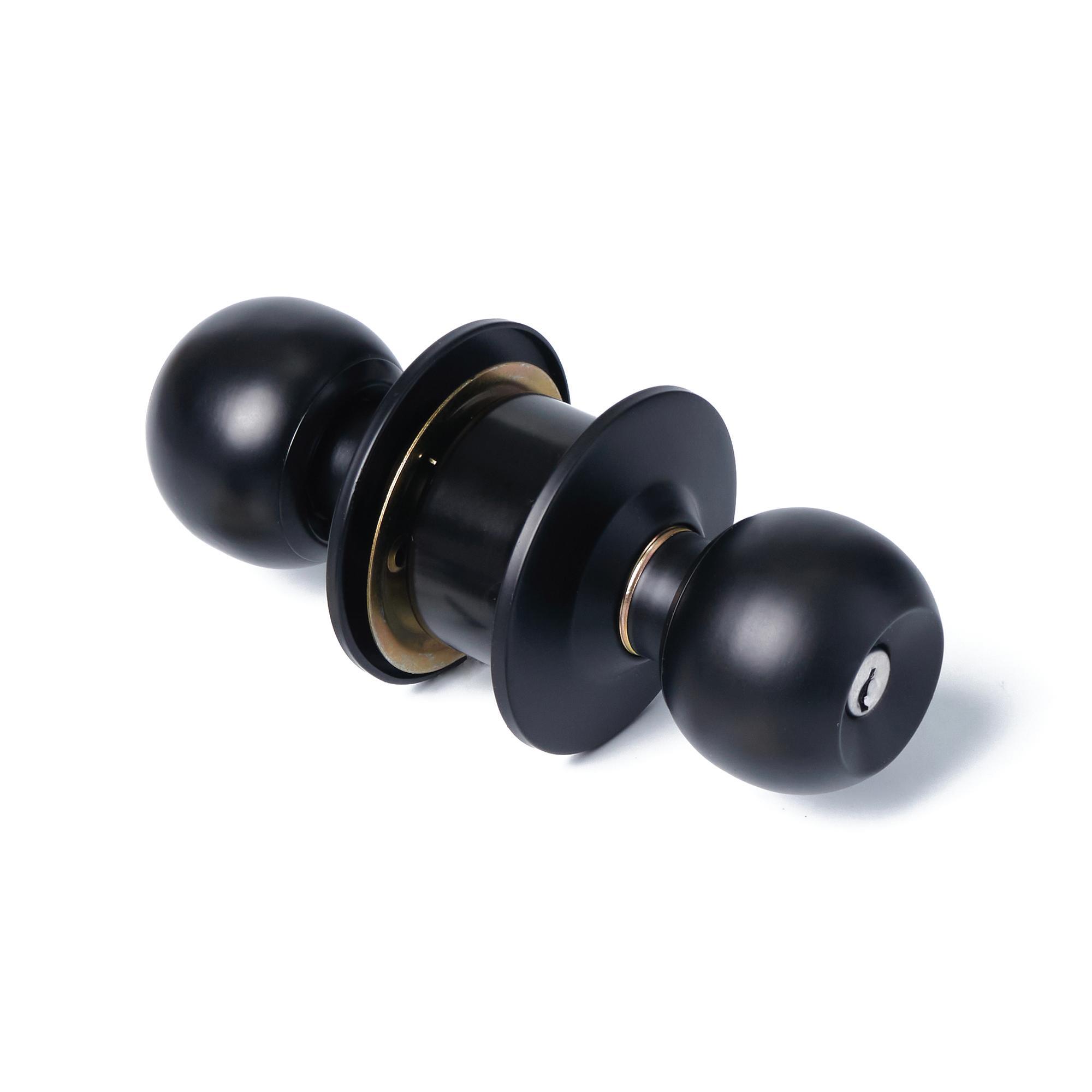

Chapa 587 pomo cilíndrica entrada a 60 mm negra
Referencia Descripción
HCP587-01N Chapa 587 pomo Alcoba
HCP587-02N
HCP587-03N Chapa 587 pomo Baño Chapa 587 pomo Entrada P.
Especificaciones
Material Acero 201
Acabado Pintura electro negra
Ciclo de apertura
Cámara salina 50.000 96 hrs
Suministro: 1 Chapa
Baño - Afuera: Cilindro de emergencia para liberar / girar el botón (no requiere llave)Adentro: botón de seguridad
Entrada principal
Afuera: Llave para liberar / girar el botónAdentro: pomo
Afuera Adentro
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso) Afuera Adentro
Fecha de elaboración
Fecha de revisión
INSTRUCTIVO DE INSTALACIÓN
Marque la puerta Retirar la perilla interior Instalar el cuerpo
PERILLA INTERIOR
FUERA DE LA PERILLA
08 07 18
LÍNEA CENTRAL
Instalar la perilla interior
Apriete la plataforma de montaje con tornillos
Apretar la rosa interior con la herramienta Empuje la perilla interior hasta el fondo hasta que se enganche en los chasquidos del cuerpo
Use la herramienta de instalación para presionar la traba y jalar la perilla interior
Instalar la cerradura
Chavetero ajustable para llave - en - perilla
Gire la perilla en el sentido de las agujas del reloj hasta que quede alineada con el agujero pequeño. Inserte la llave y gire el contraclock unos 45 grados. use la herramienta para presionar la traba y saque la perilla exterior. Después de girar 180 grados, instale de nuevo
MARCADOR DE PAPEL
Hacer un agujero en el centro de la puerta. Cerradura cilíndrica y cerrojo: 23 mm cerradura tubular: 25 mm.
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
TRABA HERRAMIENTA
PESTILLO
