HCI008-00

Cerraduras REF

Fecha de elaboración 08 07 26

HCI008-00

Fecha de revisión

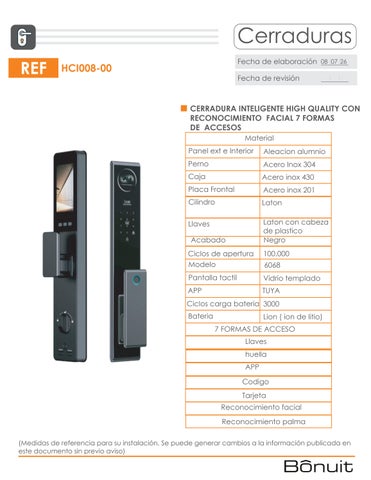

CERRADURA INTELIGENTE HIGH QUALITY CON RECONOCIMIENTO FACIAL 7 FORMAS DE ACCESOS Material Panel ext e Interior

Aleacion alumnio

Perno

Acero Inox 304

Caja

Acero inox 430

Placa Frontal

Acero inox 201

Cilindro

Laton

Llaves

Laton con cabeza de plastico Negro

Acabado Ciclos de apertura Modelo

100.000

Pantalla tactil

Vidrio templado

APP

TUYA

6068

Ciclos carga bateria 3000 Bateria

Lion ( ion de litio) 7 FORMAS DE ACCESO Llaves huella APP Codigo Tarjeta Reconocimiento facial Reconocimiento palma

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Cerraduras REF

Fecha de elaboración 06 07 26

HCI008-00

Fecha de revisión

Manual de instrucciones Escanee este código QR para descargar la aplicación

TARJETA

CÓDIGO

LLAVE

o descargue la aplicación "Tuya" en Google Play o App Store

RECONOCIMIENTO FACIAL

APPS

HUELLA

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Cerraduras REF

HCI008-00

Fecha de elaboración 06 07 26 Fecha de revisión

Seleccione los accesorios según el grosor de la puerta

N

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Cerraduras REF

Fecha de elaboración 06 07 26

HCI008-00

Fecha de revisión

HCI008 Accessory Kit

La medida se calcula considerando el cuerpo de la cerradura centrado respecto al espesor de la puerta.

Ilustración N.º 1 Kit de accesorios Para puerta entre 37-50mm espesor

Ilustración

N.º 2 Kit de accesorios Para puerta entre 50-120mm espesor

Especificación

Cantidad

Husillo corto

1PCS

Conector corto

2PCS

Tornillos cortos

2PCS

Lengüeta corta de pestillo

1PCS

Cilindro con lengüeta corta

1PCS

Especificación

Cantidad

Husillo Largo

1PCS

Conector corto

2PCS

Conector largo

2PCS

Tornillos intermedios Tornillos largos Lengüeta larga de pestillo

Espesor (mm) 37-50

Espesor (mm) 50-70 70-100 100-120 cut

cut

50-65

65-90

50-67

67-120

90-120

2PCS 2PCS

1PCS

cut 50-120

Cilindro con lengüeta larga

1PCS

cut

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Cerraduras REF

Fecha de elaboración 06 07 26

HCI008-00

Fecha de revisión

Guía de Instalación Bateía

Tornillo conexión platina Platina de montaje inicial

Resorte interno Tapa batería Husillo conector Tornillos

Panel interior Cuadradillo

Platina seguro Tornillo de cilindro Tornillo

Cilindro

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Cerraduras REF

Fecha de elaboración 06 07 26

HCI008-00

Fecha de revisión

1. Levante el bloque metálico en esta posición para retirar el cuerpo de la cerradura.

2. Una vez que el pestillo sobresalga, gírelo 180°.

3. Introduzca nuevamente el pestillo en su alojamiento.

4. Presione manualmente el pestillo y verifique que se desplace suavemente. Proceso finalizado.

Seleccione los accesorios según el grosor de la puerta 1.Antes de la instalación, mida el grosor de la puerta y seleccione el kit de accesorios adecuado según la medida

Para puerta entre

37-50mm , use el

Para puerta entre

50-120mm , use el

Kit de accesorios N°1 Kit de accesorios N°2

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Cerraduras REF

Fecha de elaboración 06 07 26

HCI008-00

Fecha de revisión

Seleccione los accesorios según el grosor de la puerta Las especificaciones de los accesorios se calculan considerando que el cuerpo de la cerradura está centrado dentro del grosor de la puerta. Si el cuerpo de la cerradura se instala desplazado hacia el lado exterior o interior, las especificaciones de los accesorios deben recalcularse según la posición real de instalación

2.Cuando el grosor de la puerta esté dentro del rango de 37–50 mm, utilice Kit de Accesorios N°1

Ilustración N.º 1 Kit de accesorios Para puerta entre 37-50mm espesor

Especificación

Cantidad

Husillo corto

1PCS

Conector corto

2PCS

Tornillos cortos

2PCS

Lengüeta corta de pestillo

1PCS

Cilindro con lengüeta corta

1PCS

Espesor (mm) 37-50

3.Cuando el grosor de la puerta esté dentro del rango de 50-120 mm, utilice Kit de Accesorios N°2 Ilustración

N.º 2 Kit de accesorios Para puerta entre 50-120mm espesor

Especificación

Cantidad

Husillo Largo

1PCS

Conector corto

2PCS

Conector largo

2PCS

Tornillos intermedios Tornillos largos Lengüeta larga de pestillo

Espesor (mm) 50-70 70-100 100-120 cut

cut

50-65

65-90

50-67

67-120

90-120

2PCS 2PCS

1PCS

cut 50-120

Cilindro con lengüeta larga

1PCS

cut

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Cerraduras REF

HCI008-00

Fecha de elaboración 06 07 26 Fecha de revisión

Seleccione los accesorios según el grosor de la puerta Cuando el grosor de la puerta esté dentro del rango de 50–120 mm, el husillo debe recortarse de la siguiente manera 1. Instale el husillo en el cuerpo de la cerradura.

2. Marque la posición correspondiente en el husillo como se muestra en el diagrama.

3. Retire el cilindro de la cerradura y utilice una herramienta para cortar la cola.

Tome medidas de protección durante la operación para evitar lesiones.

Procedimiento de corte del vástago del cilindro de la cerradura 1.Instale el cilindro de la cerradura en el cuerpo de la cerradura.

2.Marque la posición correspondiente en el cilindro de la cerradura como se muestra en el diagrama.

3. Retire el cilindro de la cerradura y utilice una herramienta para cortar el vástago.

Tome medidas de protección durante la operación para evitar lesiones.

Atención: Configuración de la longitud de la lengüeta de la cerradura para puertas con un grosor de 50–67 mm.

Cuando el grosor de la puerta sea de cerradura no necesita recortarse

67–120 mm, este pestillo de

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Cerraduras REF

HCI008-00

1.1. Verifique la alineación del pestillo según la dirección de apertura de la puerta.

2.2. Fije el cuerdo de la cerradura con tornillos M5*10 (4 unidades).

3.3. Fije el cilindro con tornillos M5*65 (1 unidad).

4.Una vez fijado el cilindro, marque la posición correcta en la ganzúa y córtela (la ganzúa debe ser de 20 a 25 mm más gruesa que el grosor de la puerta).

Fecha de elaboración 06 07 26 Fecha de revisión

Fije el perno hueco M5 (2 piezas) en el panel exterior

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Cerraduras REF

HCI008-00

Coloque el panel exterior sobre la puerta y fíjelo a la placa metálica (con junta de goma) mediante tornillos M5 (2 piezas) desde el lado interior.

Corte los tornillos M5 a la longitud adecuada según el espesor medido de la puerta, para garantizar una fijación segura sin que sobresalgan.

Fecha de elaboración 06 07 26 Fecha de revisión

Seleccione el eje adecuado según el espesor de la puerta. Dimensiones de referencia: Si el espesor de la puerta se encuentra fuera del rango estándar, ajuste las dimensiones de corte según las medidas reales.

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Cerraduras REF

HCI008-00

Fecha de elaboración 06 07 26 Fecha de revisión

Conecte el cable, inserte el resorte y el cuadradillo en el panel interno y fije con un tornillo M5*14 (3 piezas)

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Cerraduras REF

HCI008-00

Fecha de elaboración 06 07 26 Fecha de revisión

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Cerraduras REF

Fecha de elaboración 06 07 26

HCI008-00

Fecha de revisión

ESTRUCTURA DEL MENÚ Método de activación del menú de configuración

Menú Nivel 1 Menú Nivel 2

Menú Nivel 3

Menú Nivel 4

1 Agregar admon 1 añadir usuario

2 Añadir rostro 2 Añadir usuario

3 Añadir palma

1 Verificar

Ingrese la información del usuario para eliminarlo

2 Eliminar ID

Ingresar ID para eliminar

1 Datetime Set

Por favor ingresar la fecha y hora

2 Eliminar usuario

1 Dirección[R] 2 Bloqueo automático 1. Alarma de manipulación

2 linstalar Desbloquea el teclado y presiona Enter para entrar al menú de Configuración

bloqueo

3 Configuración del sistema

caras

2. Torque del motor[M] 3. Tiempo de retroceso[2S] 4. Alarma de permanencia[20] 1. Sensor humano[N] 2. Distancia de inducción[M] 3. Indicación de reconocimiento[Y]

1 Configuración neta 3 Reset

2 Volumen [M] 3 Duda de autenticación[N]

4 Reset de fabrica 1 Recuento de usuarios 4 Consulta del sistema

2 Consulta de registros

Presione para confirmar, presione para cancelar.

Administrador 0, 0, 1.

Regular user 0, 0, 0.

1 consulta por pedido 2 consulta por tiempo

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Cerraduras REF

Fecha de elaboración 06 07 26

HCI008-00

Fecha de revisión

Operacion 1. Función de timbre Al tocar el botón con los dedos, la cerradura inteligente activa inmediatamente el timbre de la puerta.

2. Advertencia de batería baja Si el nivel de batería del sistema es inferior al 25 %, el sistema emitirá un aviso por voz: “Batería baja, por favor reemplace la batería al intentar desbloquear”.

La cerradura aún podrá desbloquearse aproximadamente unas 50 veces, pero se recomienda cargarla o sustituir la batería oportunamente.

3. Fuente de alimentación de emergencia USB externa Cuando la batería esté baja o completamente descargada, puede conectar un cable de datos a un banco de energía (power bank) y enchufarlo al puerto USB ubicado en la parte frontal del cuerpo de la cerradura para suministrarle energía como fuente de emergencia.

El sistema de alimentación automática USB utiliza el método de recarga del módulo interno, por lo que tarda aproximadamente 30 segundos en habilitar el desbloqueo después de conectar el cable USB.

4. Alarma por usuario ilegal Si se introduce una huella, contraseña o tarjeta incorrecta 5 veces consecutivas, el sistema emitirá el aviso:“Usuario ilegal, intrusión ilegal, propietario notificado” y bloqueará el equipo durante 90 segundos.

Durante este período no habrá respuesta a ninguna acción del usuario. El sistema se desbloqueará automáticamente tras los 90 segundos.

5. Contraseña virtual La cerradura incorpora la función de contraseña virtual.

Al desbloquear mediante contraseña, el usuario puede introducir números antes y después de la contraseña correcta y luego presionar la tecla # para confirmar.

Esto aumenta la seguridad del código digital. La longitud total de la secuencia introducida no debe superar 16 dígitos.

6. Apertura del orificio para llave mecánica Presione el botón ubicado dentro de la manija y gírela hacia la izquierda o hacia la derecha para hacer visible el orificio de la llave mecánica.

Configuración de fábrica Nota: Antes de poder usar este candado, debe registrar un nuevo administrador. 0 de lo contrario, no podrá configurar un candado con Wi-Fi. El procedimiento es el siguiente: Presione el bloqueo electrónico cambiar después de cinco pitidos

Reset?

Éxito

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Cerraduras REF

Fecha de elaboración 06 07 26

HCI008-00

Fecha de revisión

Operación 1.Configuración de usuario: agregar contraseña de administrador por primera vez

Presione[

] luego [

]

Usuario de administración, ingrese una contraseña de 6 a 8 dígitos.

Presione [ ] para confirmar

Por favor ingrese la misma contraseña de

Usuario 000 agregado exitosamente

* luego de agregar el usuario exitosamente, el sistema pasará automáticamente al menú principal y el usuario podrá salir o realizar otras operaciones basadas en la navegación por voz.

* 2. Agregar administrador * * Además de poder abrir y cerrar cerraduras normalmente, el administrador también puede acceder al menú principal del sistema para agregar o eliminar usuarios. * El administrador puede agregar hasta 10.

2.1 Agregar contraseña de administrador

Presione[

] luego [

]

Ingrese información de desbloqueo

Ingresé la información del administrador para su verificación

Ingrese la misma contraseña nuevamente

[1] añadir usuario [2] Eliminar usuario [3] Configuración del sistema [4] Consulta del sistema

[1] Añadir admon [2] Añadir usuario

Éxito

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Cerraduras REF

Fecha de elaboración 06 07 26

HCI008-00

Fecha de revisión

Operación de la Cerradura 2.2 Agregar administrador (Tarjeta o Huella)

Presione [1] para ingresar al menú de Gestión de Usuarios.

Presione[

] luego [

]

Coloque la tarjeta cerca del área del lector o ingrese la huella digital.

Repita la entrada de huella (si corresponde) para confirmar.

2.Ingrese la información de administrador (verifique el acceso de administrador existente).

[1] Agregar Usuario [2] Eliminar Usuario [3] Configuración del Sistema [4] Consulta del Sistema

Presione [1] para seleccionar Agregar Administrador.

[1] Agregar Administrador [2] Agregar Usuario Común

Presione [*] para continuar agregando o finalice la operación.

Configuración exitosa.

2.3 Añadir huella dactilar de administrador

Presione [1].

Presione[

] luego [

]

Ingrese una huella dactilar.

Introduzca la información de desbloqueo.

Ingrese la información del administrador para su verificación.

Ingrese la misma huella dactilar cinco veces para su validación.

Vuelva a introducirla.

[1] Agregar usuario [2] Eliminar usuario [3] Configuración del sistema [4] Consulta del sistema

Presione [1].

[1] Agregar administrador [2] Agregar usuario

Para continuar agregando más registros, presione [ ] para regresar.

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Cerraduras REF

Fecha de elaboración 06 07 26

HCI008-00

Fecha de revisión

Operación de la Cerradura 3. Agregar Usuario (Clave o Tarjeta IC) Nota: Los usuarios ordinarios solo tienen permisos de desbloqueo estándar.

3.1 Agregar contraseña de usuario

Presione[

] luego [

]

Ingrese la información de administrador para autenticar.

Presione [1] para ingresar al menú de Gestión de Usuarios.

Presione [2] para seleccionar Agregar Usuario.

Presione [*] para continuar agregando.

Ingrese la misma contraseña nuevamente para confirmar.

Ingrese la nueva contraseña de usuario.

Configuración exitosa.

3.2 Agregar tarjeta IC de usuario

Presione[

] luego [

]

Ingrese la información de administrador para autenticar.

Presione [1] para ingresar al menú de Gestión de Usuarios.

Presione [2] para seleccionar Agregar Usuario.

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Cerraduras REF

Fecha de elaboración 06 07 26

HCI008-00

Fecha de revisión

Operación de la Cerradura

Aproxime la tarjeta IC al lector de la cerradura.

Configuración exitosa.

3.3 Agregar huella digital de usuario

Presione[

] luego [

]

Ingrese la información de administrador para autenticar el acceso.

Presione [1] para ingresar al menú de Gestión de Usuarios.

[1] Agregar Usuario [2] Eliminar Usuario [3] Configuración del Sistema [4] Consulta del Sistema

Presione [2] para seleccionar Agregar Usuario.

Presione [*] para continuar agregando más huellas o salir.

Coloque el dedo en el lector para capturar la huella digital.

Ingrese la misma huella cinco veces (realice las capturas repetidas para completar el registro).

Configuración exitosa.

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Cerraduras REF

Fecha de elaboración 06 07 26

HCI008-00

Fecha de revisión

Operación de la Cerradura 4. Eliminar Usuario 4.1 Verificación para eliminar

Presione [1] para seleccionar Verificar Eliminación.

Presione[

] luego [

]

Ingrese la información de administrador.

Presione [2] para acceder a las opciones de Eliminación.

[1] Verificar Eliminación [2] Eliminar por ID

Presione [2] para acceder a las opciones de Eliminación.

Presione [2] para seleccionar Eliminar por ID.

Presione [ ] para continuar eliminando otros usuarios.

Ingrese la información del usuario que desea eliminar (huella, tarjeta o clave).

Eliminación exitosa.

4.2 Eliminar por número de ID

Presione[

] luego [

]

Ingrese la información de administrador.

Presione [ ] para continuar eliminando.

Ingrese el número de ID del usuario que desea eliminar.

Eliminación exitosa.

Si el usuario existe en el sistema, el aviso de voz será: “Eliminado correctamente. Puede continuar eliminando usuarios; por favor, presione la tecla * para salir”.

Si el usuario no existe, aparecerá el aviso de voz: “Operación fallida”.

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Cerraduras REF

Fecha de elaboración 06 07 26

HCI008-00

Fecha de revisión

Operación de la Cerradura 5. Configuración del Sistema 5.1 Ajuste de Fecha y Hora

Presione[

] luego [

Ingrese la información de administrador para la verificación de identidad.

]

Ingrese la fecha y hora siguiendo el formato (ejemplo: 202306171826 para el 17 de junio de 2023 a las 18:26).

Presione [3] para acceder a Configuración del Sistema.

Presione [1] para seleccionar Ajuste de Fecha y Hora.

Confirmación de éxito.

5.2 Configuración de Instalación 5.2.1 Dirección y Bloqueo Automático

Presione [3].

Presione[

] luego [

Ingrese la información del administrador para su verificación.

]

[1] Agregar usuario [2] Eliminar usuario [3] Configuración del sistema [4] Consulta del sistema

Presione [2].

[1] Ajuste de fecha y hora [2] Configuración de instalación [3] Configuración de funciones [4] Restablecimiento de fábrica

O bien Presione [1] para configurar la dirección.

[1] Dirección [R] [2] Bloqueo automático [H] [3] Configuración de cerradura [4] Configuración de reconocimiento facial

Presione [2] para configurar el bloqueo automático.

[1] Dirección [R] [2] Bloqueo automático [H] [3] Configuración de cerradura [4] Configuración de reconocimiento facial

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Cerraduras REF

Fecha de elaboración 06 07 26

HCI008-00

Fecha de revisión

Operación de la Cerradura 5.2.2 Ajustes de Bloqueo o Reconocimiento Facial

Presione[

] luego [

]

Ingrese la información del administrador para su verificación.

Configuración de Cerradura

Presione [3].

Presione [2].

[1] Agregar usuario [2] Eliminar usuario [3] Configuración del sistema [4] Consulta del sistema

[1] Ajuste de fecha y hora [2] Configuración de instalación [3] Configuración de funciones [4] Restablecimiento de fábrica

Configuración de Reconocimiento Facial

O bien Presione [3].

[1] Dirección [R] [2] Bloqueo automático [H] [3] Configuración de cerradura [4] Configuración facial

Seleccione la opción que necesite: [1] Alarma antimanipulación [Y] [2] Par del motor [L] [3] Retardo de cierre [6S] [4] Alerta de permanencia [N]

Presione [4].

[1] Dirección [R] [2] Bloqueo automático [H] [3] Configuración de cerradura [4] Configuración facial

Seleccione la opción que necesite:

[1] Detección automática [N] [2] Distancia [L] [3] Mensajes de aviso [Y]

5.3 Configuración de Funciones Generales

Presione[

] luego [

]

Ingrese la información del administrador para su verificación.

Presione [3].

Presione [3].

[1] Agregar usuario [2] Eliminar usuario [3] Configuración del sistema [4] Consulta del sistema

[1] Ajuste de fecha y hora [2] Configuración de instalación [3] Configuración de funciones [4] Restablecimiento de fábrica

Seleccione la opción que necesite: [1] Configuración de red [2] Volumen [H] [3] Autenticación doble [N]

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Cerraduras REF

Fecha de elaboración 06 07 26

HCI008-00

Fecha de revisión

Operación de la Cerradura 5.4 Restablecimiento de Fábrica (Factory Reset)

Presione[

] luego [

]

Ingrese la información de administrador para la verificación de identidad.

Presione [3] para acceder al menú de Configuración del Sistema.

Presione [4] para seleccionar la opción de Restablecimiento de Fábrica.

Presione [#] para confirmar la acción.

Para cancelar, presione [ ].

Para confirmar el restablecimiento (SÍ), presione [ ].

6. Consulta del Sistema 6.1 Conteo de Usuarios

Presione [4] para ingresar al menú de Consulta del Sistema.

Presione[

] luego [

]

Ingrese la información de administrador para autenticación.

[1] Conteo de Usuarios [2] Consulta de Registros

Presione [1] para visualizar el Conteo de Usuarios registrados en el sistema.

Presione [4] para ingresar al menú de Consulta del Sistema.

Presione [2] para seleccionar Consulta de Registros.

6.2 Consulta de Registros (Historial)

Presione[

] luego [

]

Ingrese la información de administrador para verificación.

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Cerraduras REF

HCI008-00

Fecha de elaboración 06 07 26 Fecha de revisión

Seleccione el método de búsqueda según sus necesidades: [1] Consulta por orden cronológico.

[2] Consulta por fecha/hora específica.

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Cerraduras REF

HCI008-00

Fecha de elaboración 06 07 26 Fecha de revisión

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Cerraduras REF

HCI008-00

Fecha de elaboración 06 07 26 Fecha de revisión

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Cerraduras REF

HCI008-00

Fecha de elaboración 06 07 26 Fecha de revisión

El centro de mensajes permite consultar el historial de alarmas, las notificaciones de llamadas al timbre y la información sobre alarmas.

En el módulo de gestión de usuarios, es posible agregar, eliminar o modificar perfiles.

Estas operaciones están restringidas exclusivamente al usuario administrador de la aplicación.

Registro de actividad 24/7, organizado en orden cronológico inverso.

Si el ID de desbloqueo tiene un nombre de usuario asociado, se mostrará dicho nombre directamente; de lo contrario, el sistema mostrará el ID de desbloqueo específico.

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Cerraduras REF

HCI008-00

Fecha de elaboración 06 07 26 Fecha de revisión

Android/IOS ó ambos tiempo de reconocimiento de huella

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
