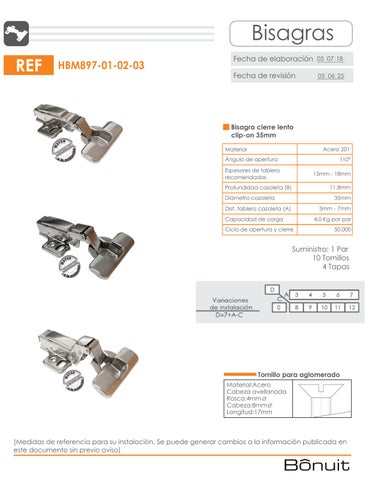

Bisagras
Fecha de elaboración
Fecha de revisión 05 07 18

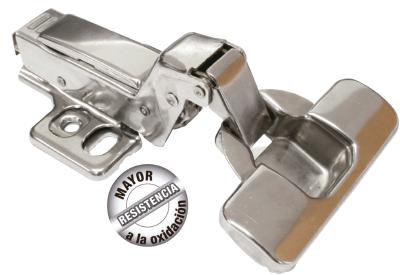

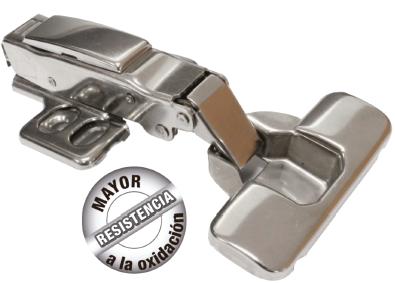

Bisagra cierre lento clip-on 35mm
Material
Ángulo de apertura
05 06 25
110º Acero 201
Espesores de tablero recomendados 15mm - 18mm
Profundidad cazoleta (B) 11.8mm
Diámetro cazoleta 35mm
Dist. tablero cazoleta (A) 3mm - 7mm
Capacidad de carga 4,0 Kg por par Ciclo de apertura y cierre 50.000
Suministro: 1 Par 10 Tornillos 4 Tapas
Tornillo para aglomerado
Material:Acero Cabeza avellanada
Rosca:4mm O Cabeza:8mm
Longitud:17mm O
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
Bisagras
Fecha de elaboración
Fecha de revisión
05 07 18
05 06 25
Ajuste de la base: Varíe la posición de la base ajustando el tornillo como lo indican las gráficas.
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
