Bisagras
Fecha de elaboración
Fecha de revisión
08 07 18
05 06 25
Opciones de sistemas
Dispositivo 160 Push To Open con enganche uña REF: HBM160-01 con enganche de bola REF: HBM160-02
Dispositivo 160 Push To Open
*Estos sistemas se deben comprar por separado

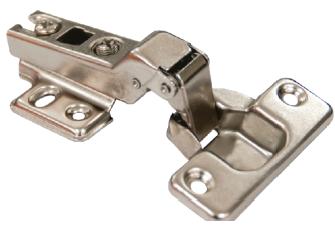

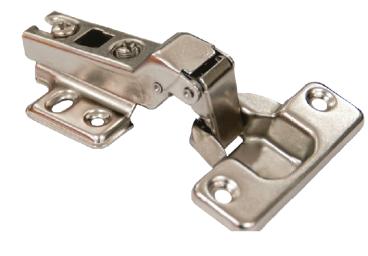

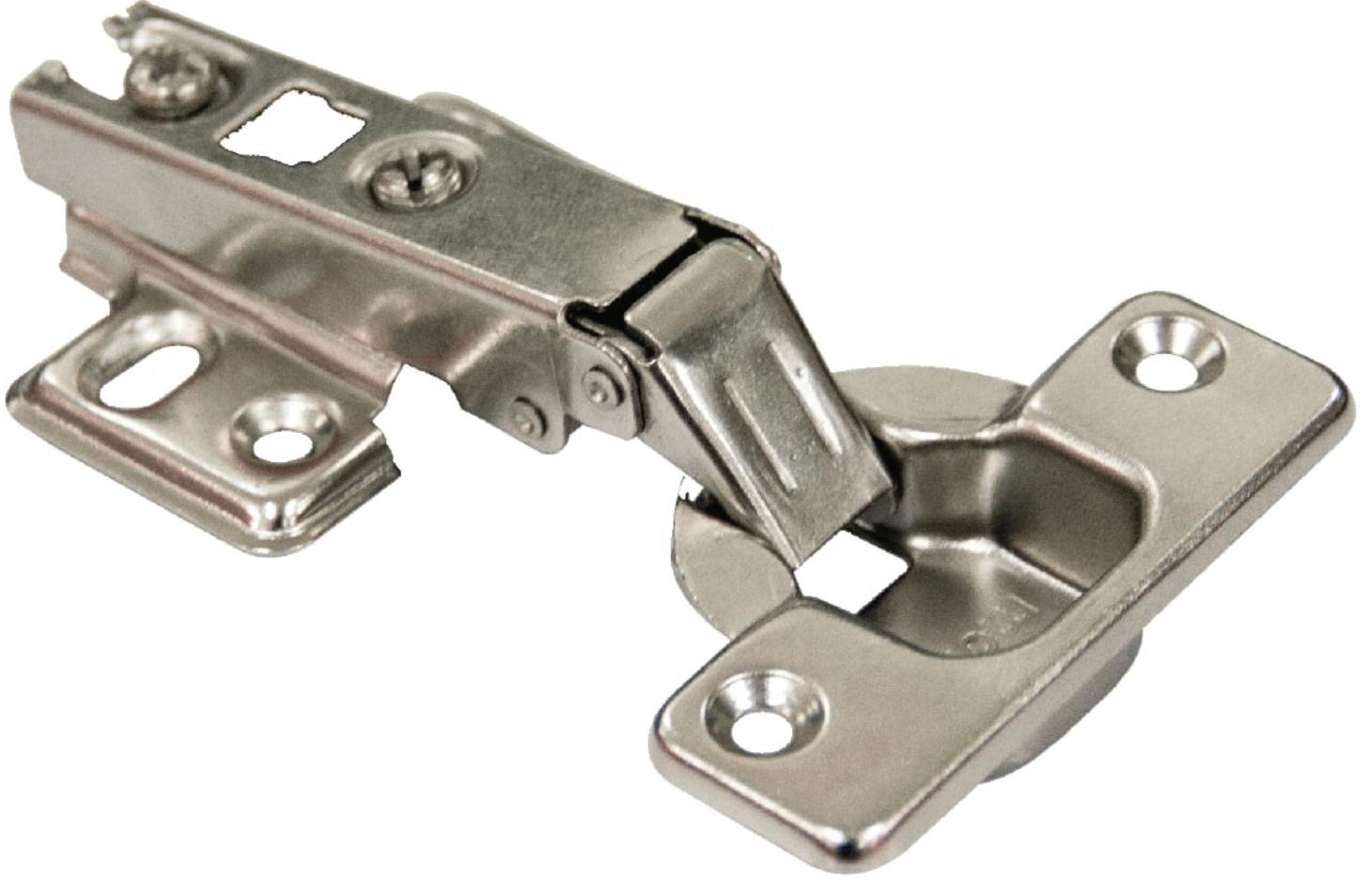

Bisagra Parche Push to Open O 35mm
Material
Ángulo de apertura
Niquelado
Acabado superficial 110º Acero
Espesores de tablero recomendados 15mm - 18mm
Profundidad cazoleta (B)
11.8mm
Diámetro cazoleta 35mm
Ciclo de apertura y cierre
50.000

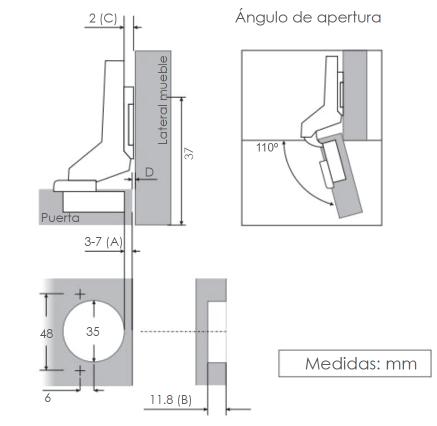

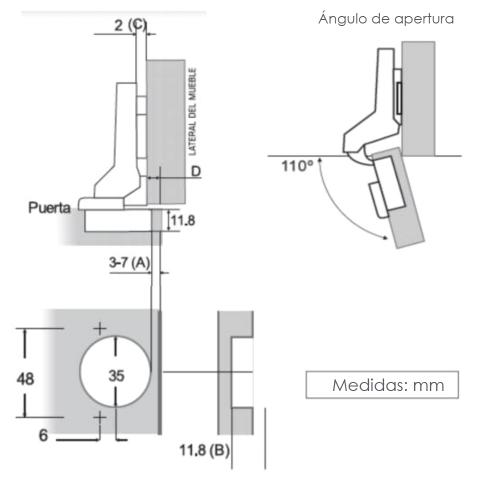

Variaciones de instalación A C 3 4 5 6 7 2 D 18 18 20 16 17
Capacidad de carga 3,0 Kg por par D=2+A+C
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
HBM544-03
HBM544-01
HBM544-02
