HBM186-01-02-03
Medidas: mm
Bisagras
Fecha de elaboración
Fecha de revisión 05 07 18
05 06 25

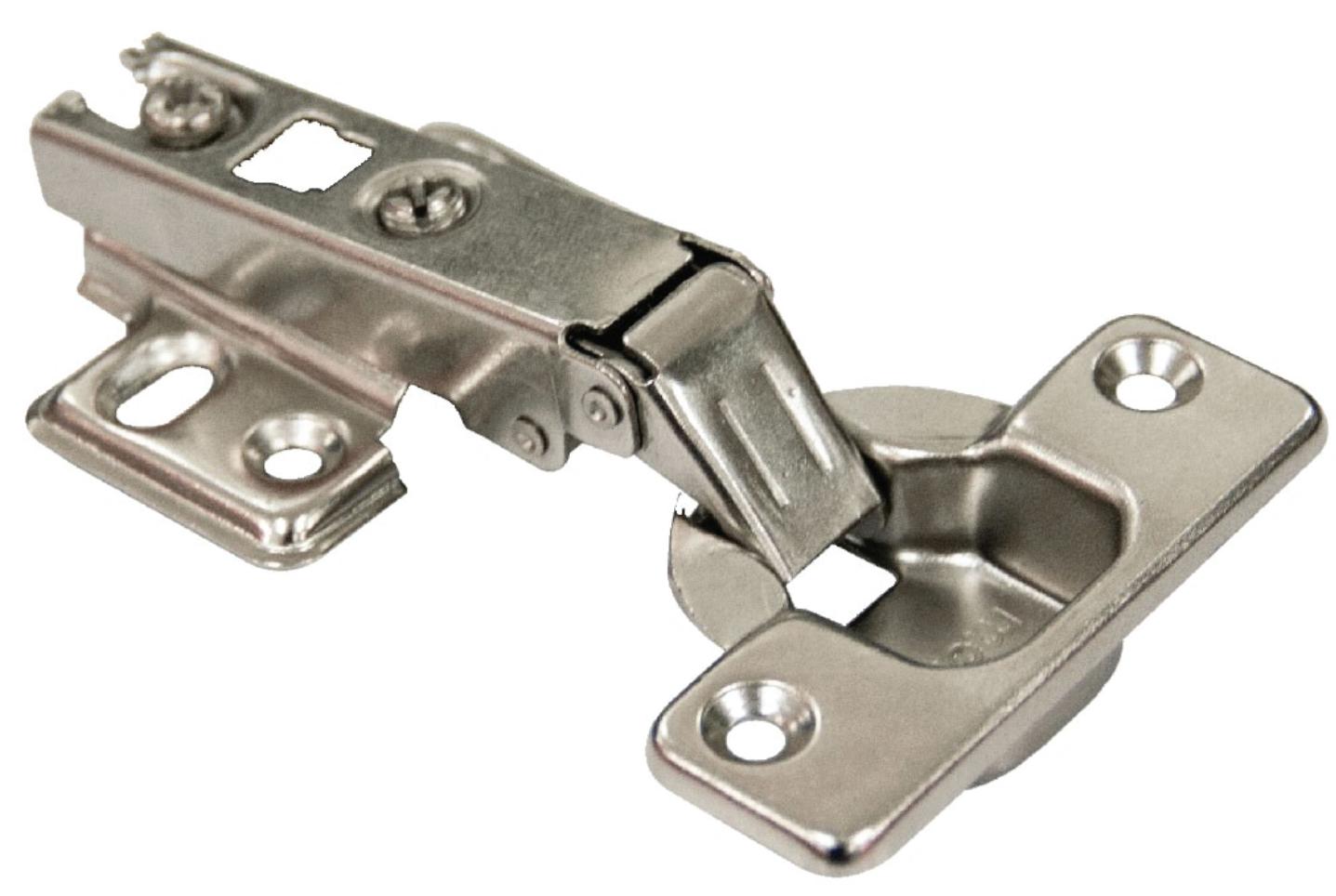

Bisagra parche- semiparche - interna, 35mm, base doble tornillo
Acabado superficial Acero D=2+A+C
Niquelado
Material Ángulo de apertura 110º
Espesores de tablero recomendados 15mm - 18mm
Profundidad cazoleta (B) 11.8mm
Diámetro cazoleta 35mm
Dist. tablero cazoleta (A) 3mm - 7mm
Capacidad de carga 3,5 Kg por par
de apertura y cierre
Tornillo para aglomerado
Material:Acero
Cabeza avellanada
Rosca:4mm O
Cabeza:8mm
Longitud:17mm O
Suministro: 1 Par 12 Tornillos
Variaciones de instalación
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
Bisagras
Fecha de elaboración
05 07 18 REF HBM186-01-02-03
Fecha de revisión
05 06 25
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
Ángulo de apertura
HBM188-02
HBM188-03
