MARIA
OM MIG SJÄLV
Född 1989 i Barcelona, studerade jag arkitektur både i min hemstad och i Paris, dit jag flyttade efter examen. År 2016 fick jag möjligheten att flytta till Stockholm för att arbeta som arkitekt. Utöver mitt arbete har jag ett stort intresse för språk, hållbarhet och konst. Jag tror att hållbar arkitektur och effektiv kommunikation tillsammans kan bidra till en bättre värld.
KUNSKAPER
Mjukvara
Använder dagligen:
ArchiCAD
SketchUp
AutoCAD
Adobe Photoshop
Adobe InDesign
Adobe Illustrator
Microsoft Office
Kan använda:
Revit
Twinmotion
Lumion
BM-verktyget
Desgin Builder
Språk
Katalanska
Spanska
Franska, DALFT C1
Engelska, FCE
Svenska, C1 Folkuniversitet
MARIA COTELA DALMAU
Arkitekt MSA
Baserat i Stockholm
+0046 709385098
maria.cotela@gmail.com
LinkedIn Maria Cotela Dalmau
YRKESERFARENHET
Arkitekt hos Wester+Elsner Arkitekter AB
November 2016Medverkande arkitekt i projektets olika faser: idéskiss, förstudie och masterplan, bygglov och systemhandling. Varierande skalor.
Junior Arkitekt hos Atelier Oz i Paris
Oktober 2015 - September 2016 Inredning av kontor och publika verksamheter.
Praktikant på Stadsbyggnadskontoret i El Prat
Februari - December 2014
Projekt i olika skalor, från stadsrum till skolor och publika lokaler.
Praktikant hos arkitekten Jean-Loup Baldacci i Paris
Juni 2013 - September 2013
Tävling om Taichung City Cultural Center.
Praktikant hos Atelier d’Architecture et Urbanisme
Marjolijn Boudry et Pierre Boudry i Paris
Juli 2012 - September 2012 Bostäder- och skolprojekt.
UTBILDNING
IVL-utbildning om byggnadens klimatpåverkan, klimatberäkningar och granskning av klimatdeklaration Maj - juni 2024
Master in Mass Timber Design (MMTD) - IAAC October 2021 - Augusti 2022, parallelt med jobbet hos Wester+Elsner Arkitekter
Arkitektutbildning (Arkitekt/Byggnadsingenjör) Escola Tècnica Superior d’Arquitectura de Barcelona (ETSAB) September 2007- April 2015
Arkitekturutbildning med Erasmus-stipendium École Nationale Supérieure d’Architecture de ParisMalaquais (ENSAPM) September 2011 - Juni 2012
INNEHÅLL
Dem utvalda projekt på kommande sidor visar de olika skalor jag har jobbat med, från arkitekturskolan till idag
REFURBISHMENT OF L’ARTESÀ
Academic work at ETSAB
BULL-RING MARKET BIRMINGHAM
Academic work at IAAC - MMTD
PROJECTS AT WESTER+ELSNER ARKITEKTER
Professional work
TAICHUNG CITY CULTURAL CENTER
Competition/Internship
Under 2021-22 ägnade jag mig att studera hur man bygger i massivträ genom en specifik masterutbildning från Institute for Advanced Architecture of Catalonia som heter Master in Mass Timber Design (MMTD). I den här portfolio visar jag två projekt från den utbildningen. Om man är intresserat kan man se mer av mina projekt på just MMTD i dem följande länkar:
Strukturanalys av en bostadshus i massivträ:
https://www.iaacblog.com/programs/structural-analysis-multistorey-mass-timber-building/ BIM och cirkularitet: https://www.iaacblog.com/programs/the-role-of-bim-in-mass-timber-construction/ Och jag har även publicerat min masteruppsats på issuu: https://issuu.com/m.cotela/docs/buildings_as_carbon_banks_booklet_mcotel

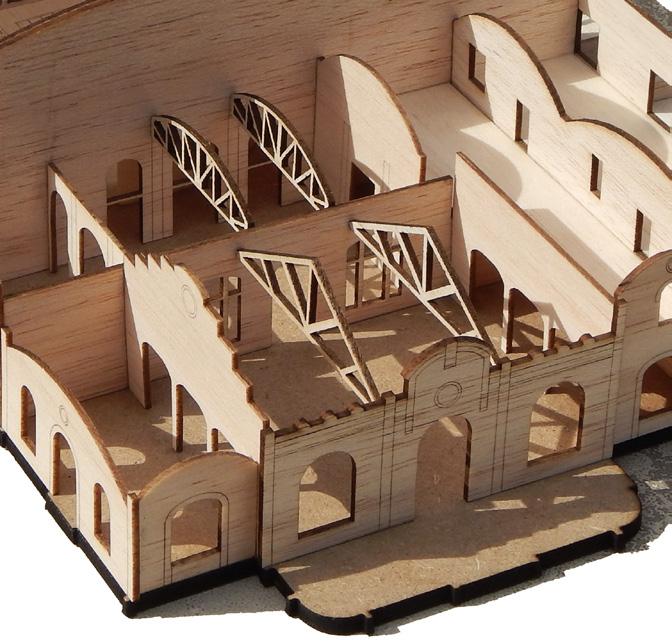

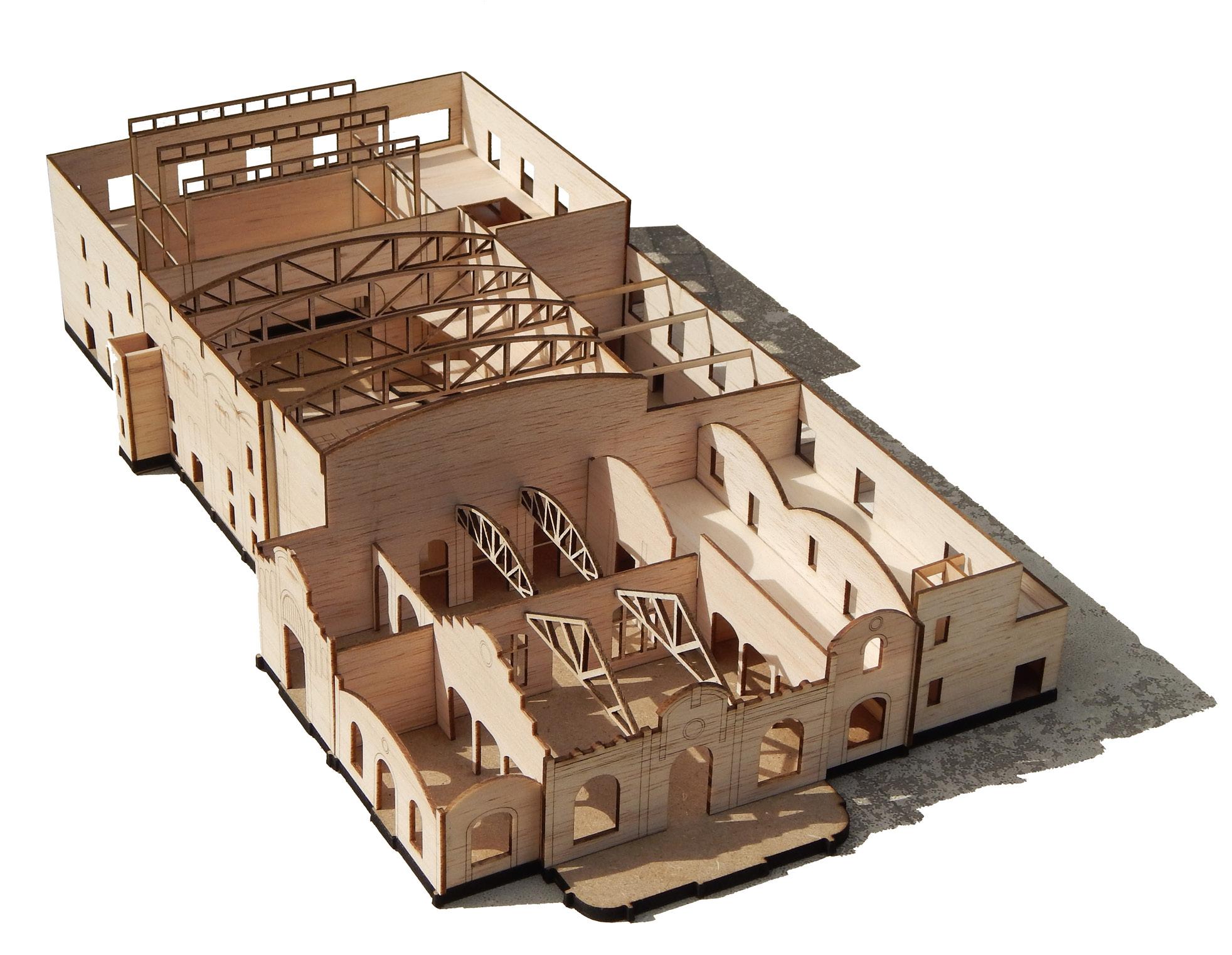

RENOVERING OCH UTBYGGNAD AV TEATERN L’ARTESÀ
Jag tog arkitekturexamen med det här projektet, som föreslår en omoch tillbyggnad av en befintlig teater i min hemmastaden, El Prat de Llobregat. Teatern blev en viktig del av stadens nöjesliv efter kriget och förvandlades till biograf under några år innan den stängdes. I många år var det bara en liten del av byggnaden som fungerande som bar och restaurang medan teatern var övergiven. Projektet ville ge teatern och den kringliggande grönska tillbaka till stadens samhället.
Utmaningen var att anpassa sig till det befintliga och respektera byggnadens struktur, och samtidigt projektera alla service och tekniska krav som en modern teater behöver.
carrerdel Centre
carrer Isidre Nonell carrerFerranPuig
carrerdel Centre
carrer Isidre Nonell
carrer Isidre Nonell
carrer MauriciVilomara
carrer MauriciVilomara
carrerFerranPuig
carrer Isidre
carrer MauriciVilomara carrer Manuel Bertrand
carrerFerranPuig
Byggnaden har en strategisk position i den gamla innerstaden
Volymprinciper
carrer Manuel Bertrand
carrer Manuel Bertrand
Den nya byggnaden ska respektera grannarna och låta solen skina in i deras trädgårdar
Den nya byggnadsvolymen ska ta hänsyn till dem befintliga omkringliggande byggnaderna
Fasaderna ska livas med dem befintliga byggnaderna och skapa kontinuitet i stadens publika rum

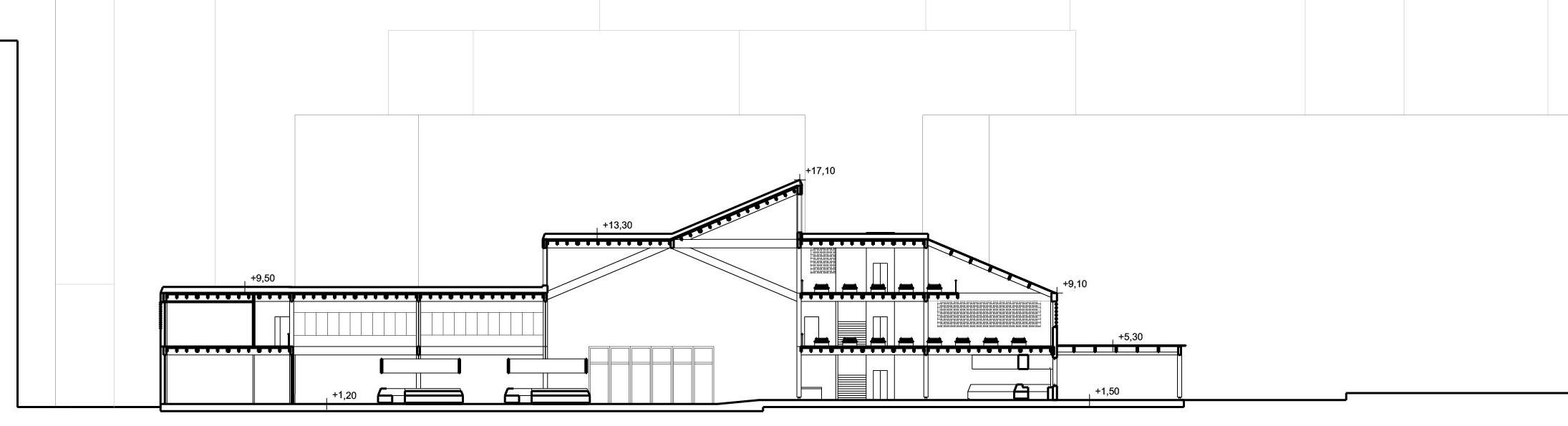

Långsektion och gatuplan
Carrer del Centre
Carrer
Maurici Vilomara
Carrer del Pintor Isidre Nonell
Collage. Vy från gatan Carrer del Centre
TECHNICAL SPECIFICATIONS
E1. METAL STRUCTURE
E1.1. COMPOSITE DECK CEILING. MODEL INCO 70.4 WITH 1MM METAL SHEET, THICKNESS 120MM
E1.2. METAL JOINT
E1.3. METAL MAIN BEAM ACB BASED ON IPE500 PROFILE
E1.4. METAL PILLAR HEB200
F. FAÇADE
F1. VENTILATE FAÇADE
F1.1. PERFORATED BRICK (29x14x9CM) FIXED WITH MORTAR
F1.2. PREFAB. REINFORCED CERAMIC LINTEL
F1.3. ROCKWOOL THERMIC INSULATION 50MM THICK
F1.4. METAL SUB-FRAME WITH VERTICAL POSTS FIXED TO THE INTERIOR SHUTTER, ZEPHIR MODEL FROM TERREAL
F1.5. METAL RAIL FIXED TO THE SUB-FRAME PROFILES WITH 55MM DIAMETER SCREWS. MOEL ZEPHIR ZEPP01 FROM TERREAL
F1.5. METAL RAIL FIXED TO THE SUB-FRAME PROFILES WITH 55MM DIAMETER SCREWS. MOEL ZEPHIR ZEPP01 FROM TERREAL
F1.6. METAL PIECE MODEL ZEPHIR FROM TERREAL. DIMENSIONS 245x595x15MM. ROUGH FINISH.
F1.10. PUTTY SIKAFLEX PRO 11FC
F1.11. METAL CROWNING FRAME FOR CERAMIC FAÇADE, ZEPHIR MODEL
F1.12. METAL PRE-FRAME 40x80MM
F1.13. LINTEL, METAL FRAME LINKED TO THE FAÇADE STRUCTURE AND TO THE ALUMINUM CARPENTRY TO AVOID CONDENSATIONS
F1.14. APERTURE 1800x2300MM ALUMINUM CARPENTRY WITH TERMAL BREAK AND DOUBLE GLASS FROM TECHNAL. FIX AND MOBILE CASEMENT 1400x600CM
F1.15. METAL GUTTER, FRAME LINKED TO THE FAÇADE STRUCTURE AND TO THE CARPENTRY
F1.17. CONTINUOUS METAL PIECE TO FRAME THE CARPENTRY, PROTECTS THE INSULATION MATERIAL
F1.18. ZPEHIR FAÇADE SYSTEM PIECE FOR EXTERIOR CORNER
F1.19. SPECIAL FIXING METAL FRAME FOR CORNER
F1.21. CERAMIC PIECE AUTAN FROM TERREAL. DIMENSIONS 50x280x53MM, FITTED IN METAL STICK FOR SOLAR
PROTECTION
F1.22. METAL STICK FIXED TO SPECIAL FAÇADE FRAMES. DIMENSIONS 20x20x1780MM, FITTED INTO AUTAN FRAMES
F1.23. SPECIAL PIECE LINKING THE ALUMINUM SLATS TO THE FAÇADE
F1.25. FIXATION STICKS LINKING THE PIECE TO THE FRAME
CO. ROOFS
CO.1. LIGHTWEIGHT CONCRETE IN FORM OF SLOPES
CO.2. WATERPROOFING LAYER
CO.3. STEAM BARRIER
CO.4. THERMIC INSULATION. EXTRUDED POLYSTYRENE SLABS TONGUED AND GROOVED. THICKNESS 60MM
CO.5. SEPARATION LAYER
CO.6. GRAVEL FINISH
CO.7. METAL FRAME. PROTECTION OF THE WATERPROOF LAYER
CO.8. CERAMIC FLOOR FIXED WITH MORTAR 10MM
CO.9. PLYNTH. PROTECTION OF THE WATERPROOF LAYER
A. FINISHES
A.1. PLADUR SEPTUM. THICKNESS 70MM
A.2. PLASTERING LAYER AND WHITE PAINT
A.3. CONTINUOUS LAMINATED PLASTER FALSE CEILING FROM KNAUFF FIXED MECHANICALLY TO THE ROOF. THICKNESS 150MM
A.4. BASALTIC ROCK FLOOR WITH TEXTURED FINISH
A.5. RECESSED LIGHTNING. MODEL DOMO FROM LAMP
A.6. SUSPENDED LIGHTNING MODEL CELINO FROM PHILIPS
A.7. SUSPENDED LIGHTNING MODEL MINIYES FROM LAMP
FO. FOUNDATIONS
FO.1. REINFORCED CONCRETE RETAINING WALL
FO.2. REINFORCED FOUNDATION SLAB
FO.3. WATERPROOF SHEET
FO.4. LEANED CONCRETE. THICKNESS 100MM
FO.5. LOST FORMWORK, CUPOLEX SYSTEM
FO.6. SANITARY CHAMBER
FO.7. MICROPILOTE PILE
FO.8. MICROPILOTE
FO.9. NATURAL GROUND
TAICHUNG CITY CULTURAL CENTER
Staden Taichung lanserade år 2013 en tävling för att designa ett nytt kulturellt centrum med museum, bibliotek och kontor. Den förslag av arkitekten Jean-Luop Baldacci med flera föreslår tre olika volymer som innehåller tre olika program: ett museum som skapar en ny topografy, en lång horisontell bibliotek, och en torn med kontor som markerar byggnadens läge i parken och i staden. Det blev ett roligt samarbete där jag fick lära mig att jobba i ett internationellt team och att tydligt presentera ett tävlingsförslag.
Projektet var publicerade i olika plattformar eftersom den vann andra platsen, efter förslaget från SANAA.
https://arquitecturaviva.com/works/city-cultural-center-jean-loup-baldacci-1
https://www.archdaily.com/428195/sanaa-s-cloud-boxes-wins-first-prize-in-taichung-city-competition?ad_medium=gallery

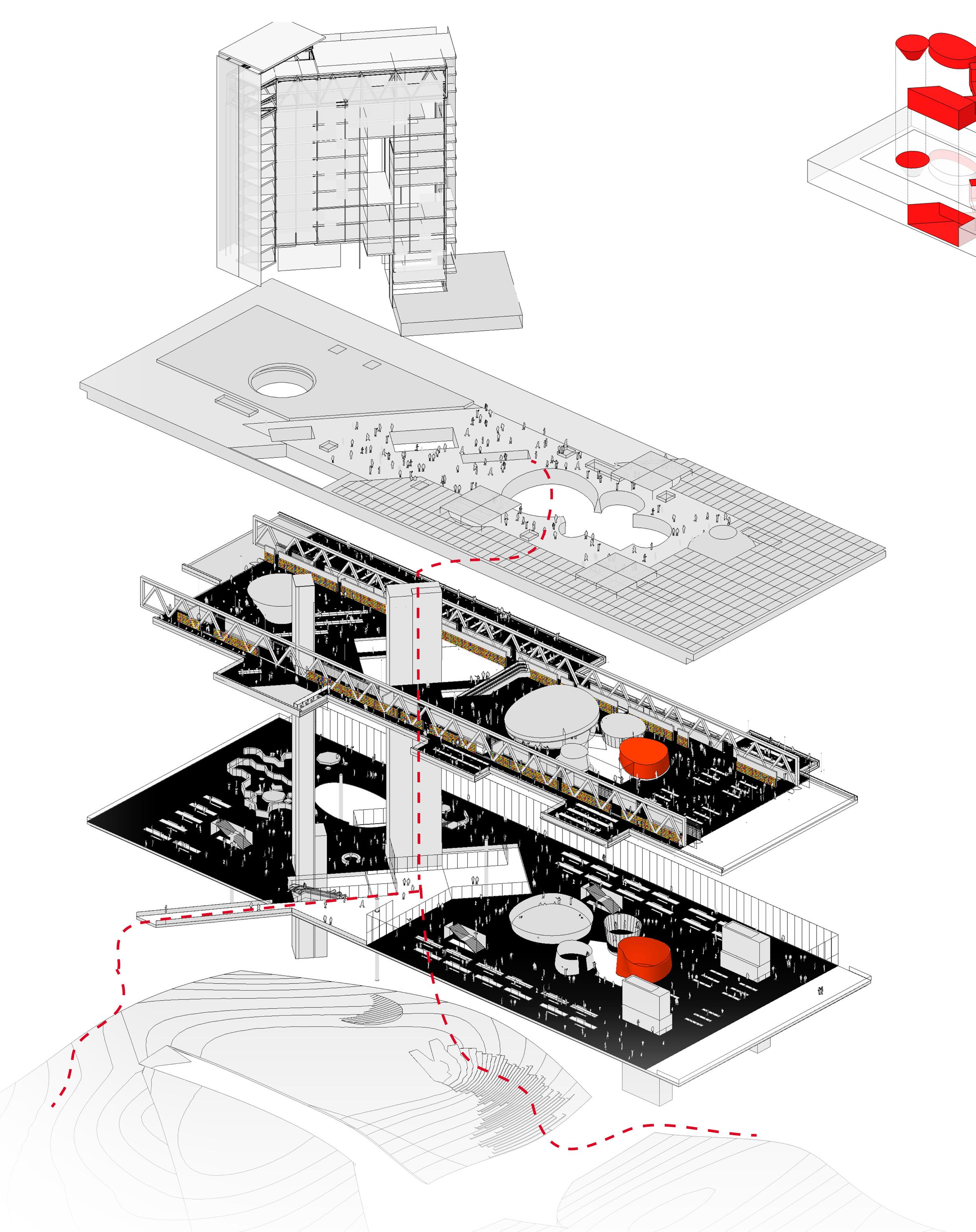

Axonometri som visar byggnadens kommunikationer från parken till den publika terrassen
Vy av museums interiör och ramppromenaden mellan dem olika nivåer
Den publika entréen på bottenvåningen och i fasad. Byggnaden i parken

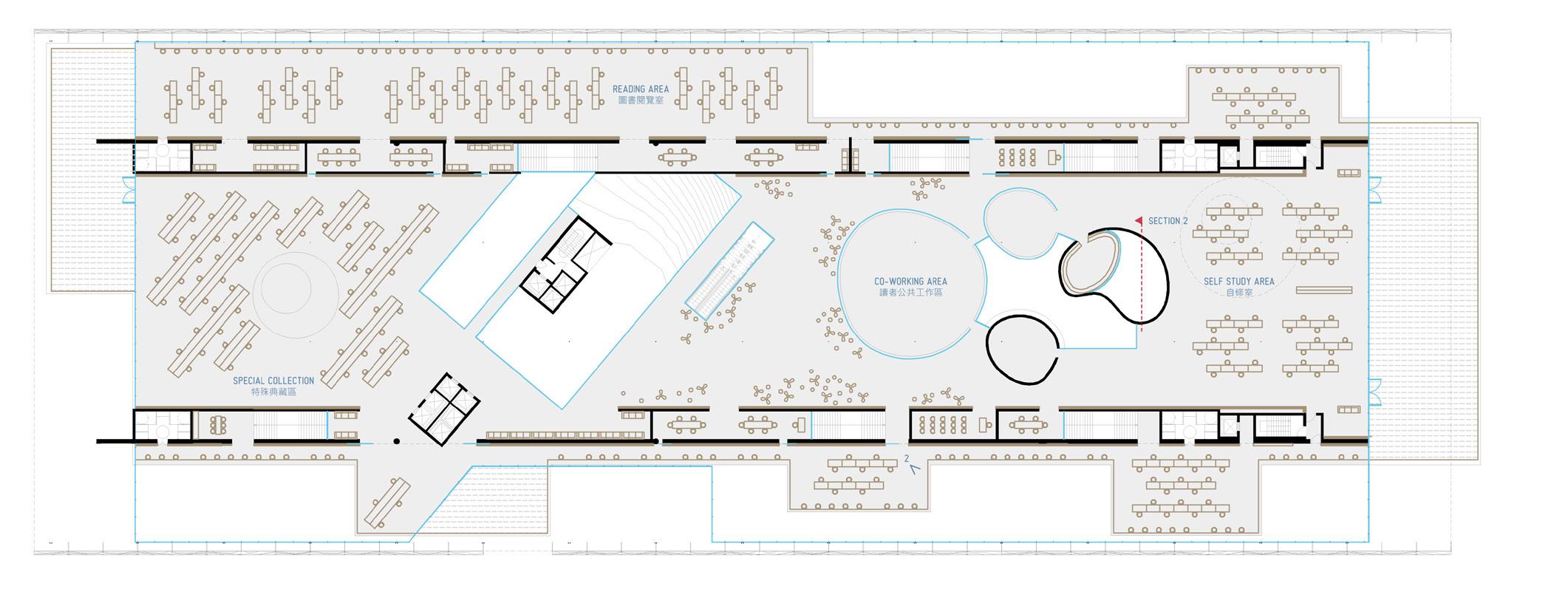

Övre biblioteksplan

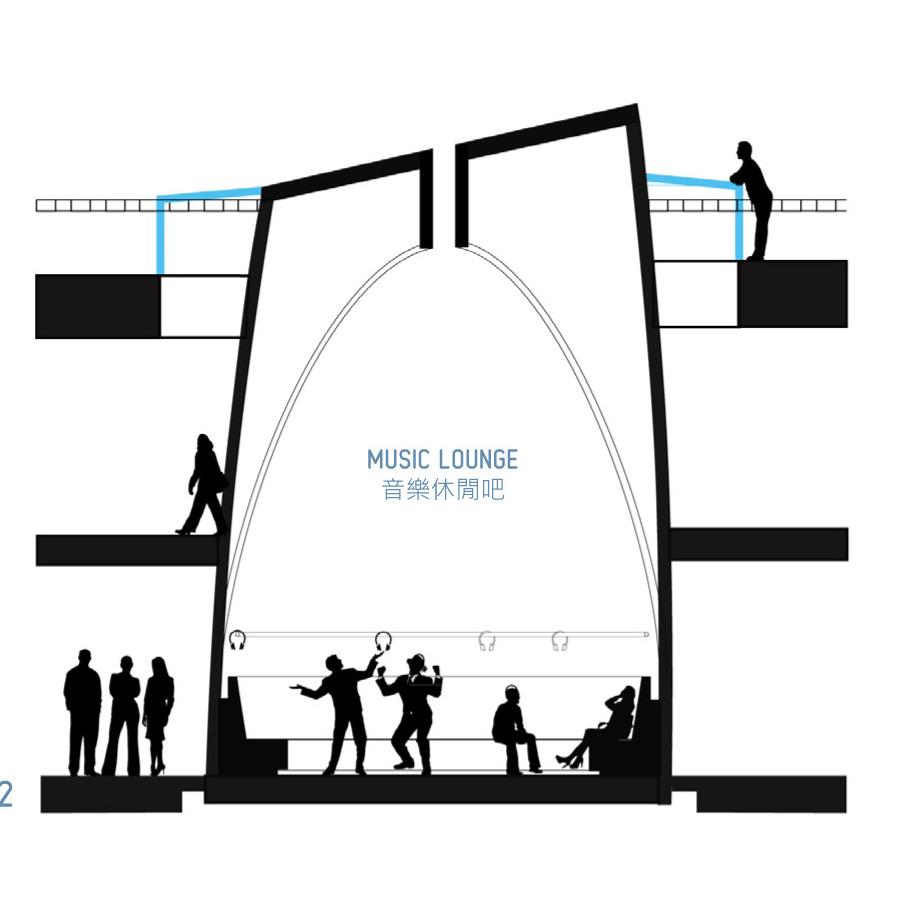

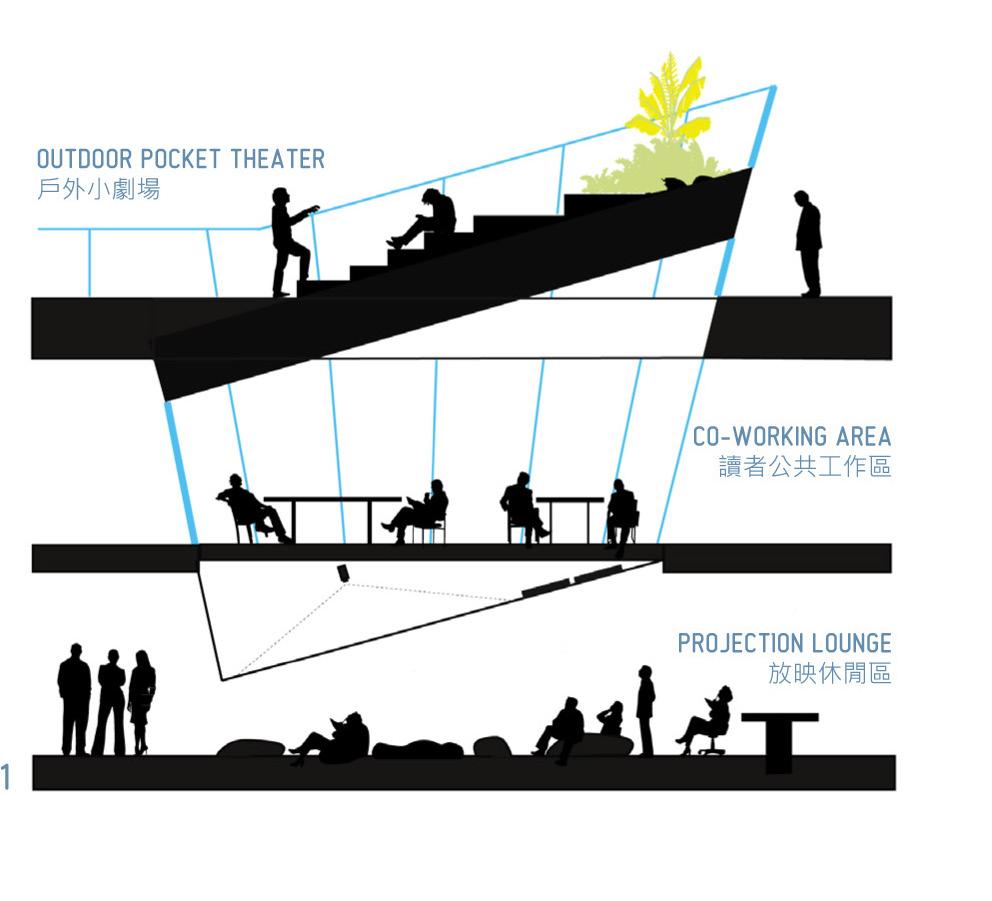

Sektioner av speciella rum genom olika nivåer
Ljuser lyser mellan träribborna i biblioteksfasaden
BULL-RING SALUHALL I BIRMINGHAM
Masterutbildningens sista terminen fokuserade på projekteringen av stora anläggningar i massivträ. Projektet har ursprung i en riktigt tävling som hölls i Birmingham som en del av stadens utveckling. Förslaget samlar produktion och konsumtion under samma tak, med odlingen på de översta våningar och butiker i bottenvåningen. Som komplettering av programmet föreslås även kontor för utbildning och forskning av urbana odlingar. Projektets fokus ligger i hållbarhet och återbruk. Strukturen kan anpassas till olika funktioner och behov, och dem strukturdelars olika kopplingar är demonterbara för att kunna återanvändas.
Lärare i den här studion var Rebecca Sawcer och Andrew Waugh, av Waugh Thisleton Architects i London
https://www.iaacblog.com/programs/building-cycles-new-bull-ring-marketbirmingham/
Plan av bottenvåningen och tvärsektion som visar dem olika nivåer och funktioner: saluhall, kontor och odling
Bull-Ring
Exterör vy från den nya publika torget
PHOTOVOLTAIC GLASS
COLUMN TO BEAM JOIN
CONCEALED HOOK TIMBER-TO-TIMBER
CONNECTOR FIXED WITH SCREWS TO BOTH COLUMN AND BEAM.
REINFORCEMENT WITH DIAGONAL SCREWS
EXAMPLE ROTHOBLAAS LOCK T CONNECTOR IN-SITU ASSEMBLY
GIRDER GRID JOIN
CONCEALED METAL PROFILE FIXED WITH SCREWS TO THE TIMBER BEAMS. FACTORY PRODUCTION AND TRANSPORTATION TO SITE IN THREE PARTS. ASSEMBLY OF PARTS ON SITE
EXPOSED COLUMN TO CONCRETE FLOOR
METAL POST BASE FIXED TO FLOOR AND CONNECTED WITH SCREWS AND METAL PROFILE TO TIMBER COLUMN.
EXAMPLE ROTHOBLAAS HIGHLY-RESISTANT POST BASE S50.

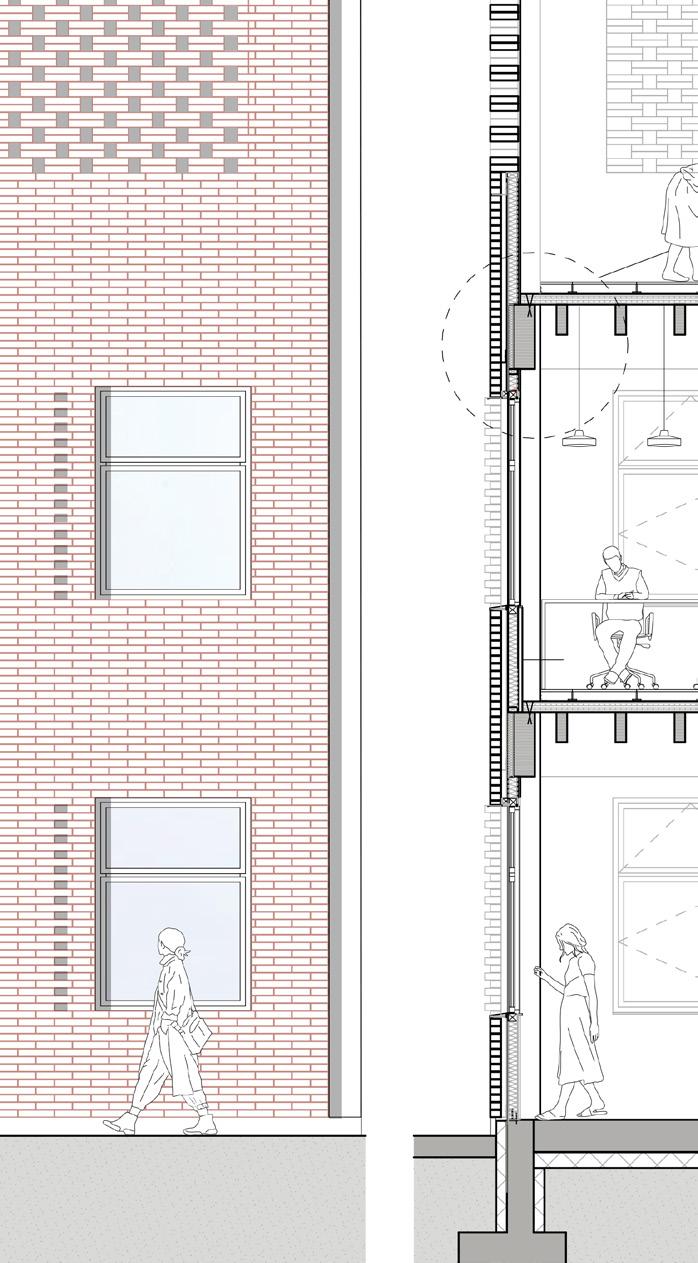

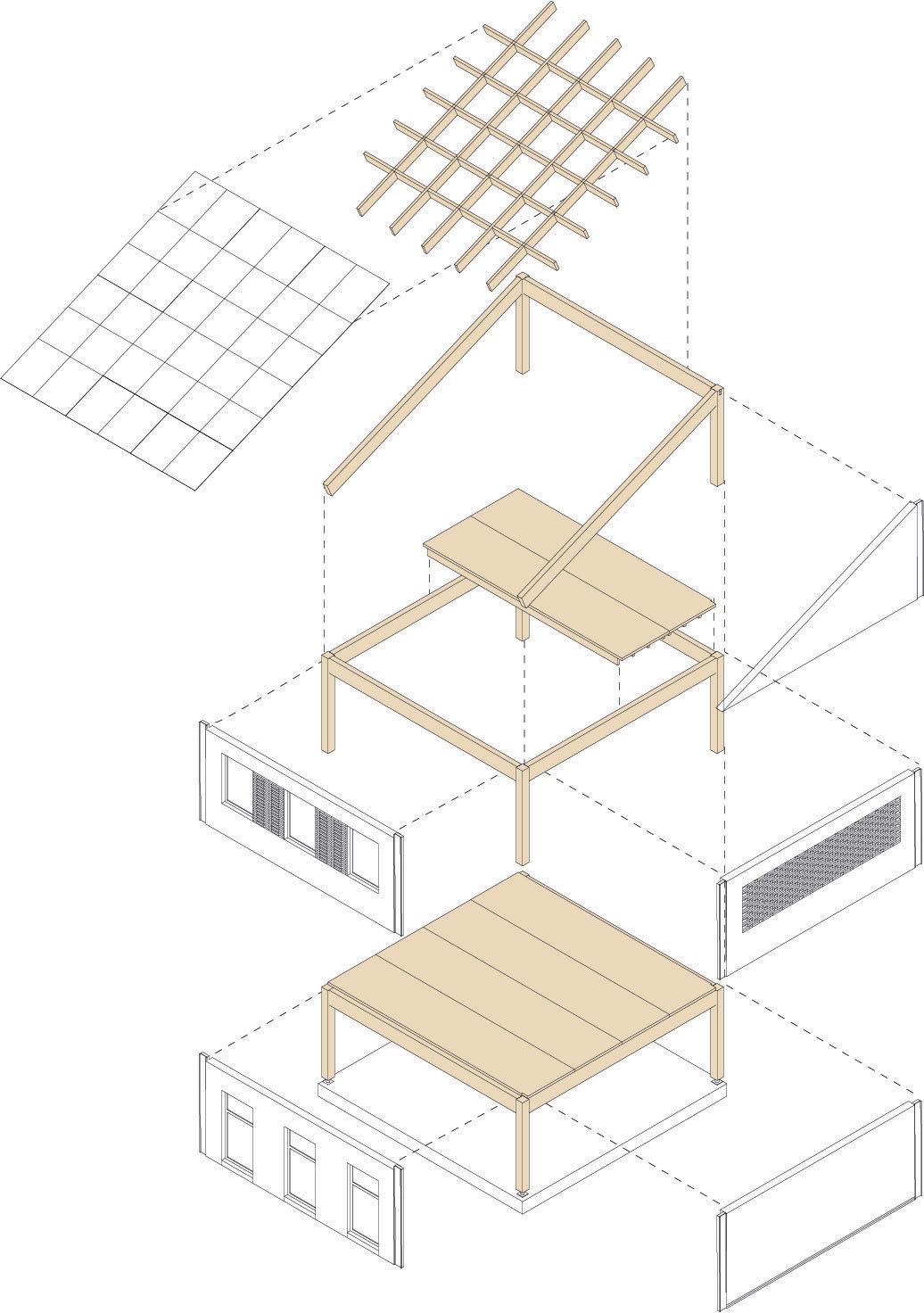

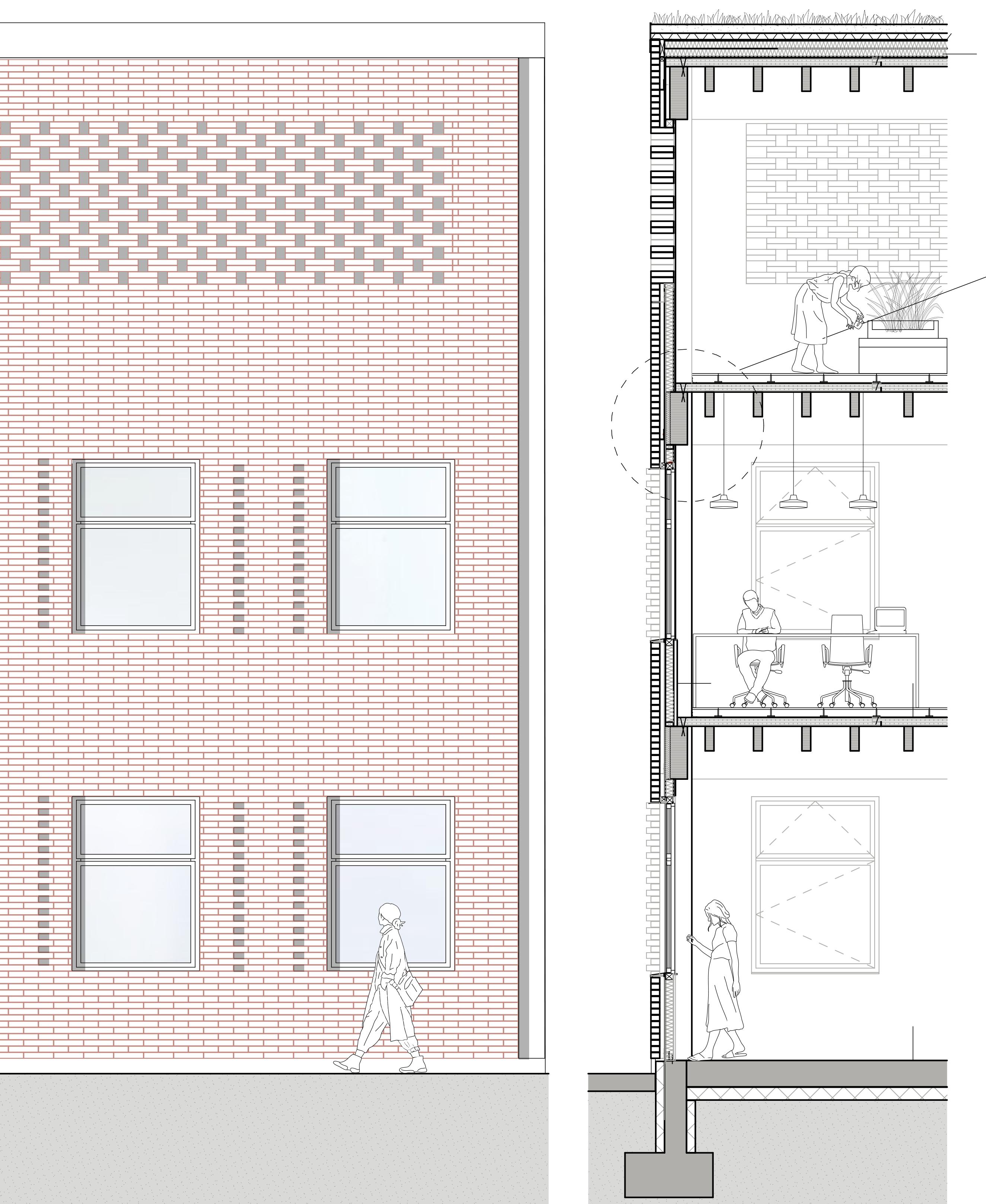

Detaljering av dem olika strukturdelar med fokus på demontebarhet. Andra sidan: fasad detalj
- vegetation layer + 100mm soil - 75mm attenuation layer - waterproof layer - 10mm leveling layer - 90 + 90mm wood fibre insulation
- separating layer - 12mm osb leveling layer - 100mm clt panel 5 ply + 300mm lvl ribs
3. INTERMEDIATE FLOOR: - 100mm technical floor - 12mm osb leveling layer - 100mm clt panel 5 ply + 300mm lvl ribs
- 20mm plywood board - separating layer - light frame structure 90x48mm battens with 90mm infilled wood fibre insulation - 12mm osb board - waterproof layer - 50mm air gap. l-shaped profiles to support brickwork - 100mm brick wall
- 300mm reinforced concrete - waterproof layer - 150mm insulation - separating layer - soil
1. SEDUM GREEN ROOF:
2. BRICK FACADE
4. CONCRETE FLOOR:
PROJEKT HOS WESTER+ELSNER
ARKITEKTER
Jag har jobbat på Wester+Elsner Arkitekter sedan jag kom till Sverige sent 2016. Jag har haft möjlighet att jobba med olika projekt och skalor, som har lärt mig hur man kan hantera olika byggnadsprogram och situationer, och även hur byggprocessen och arkitektens roll är i Sverige i jämforelse med Frankrike eller Spanien.

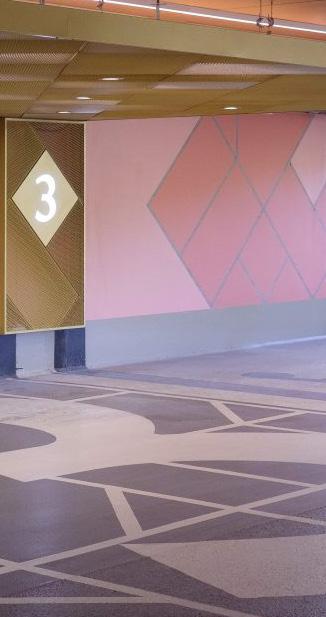

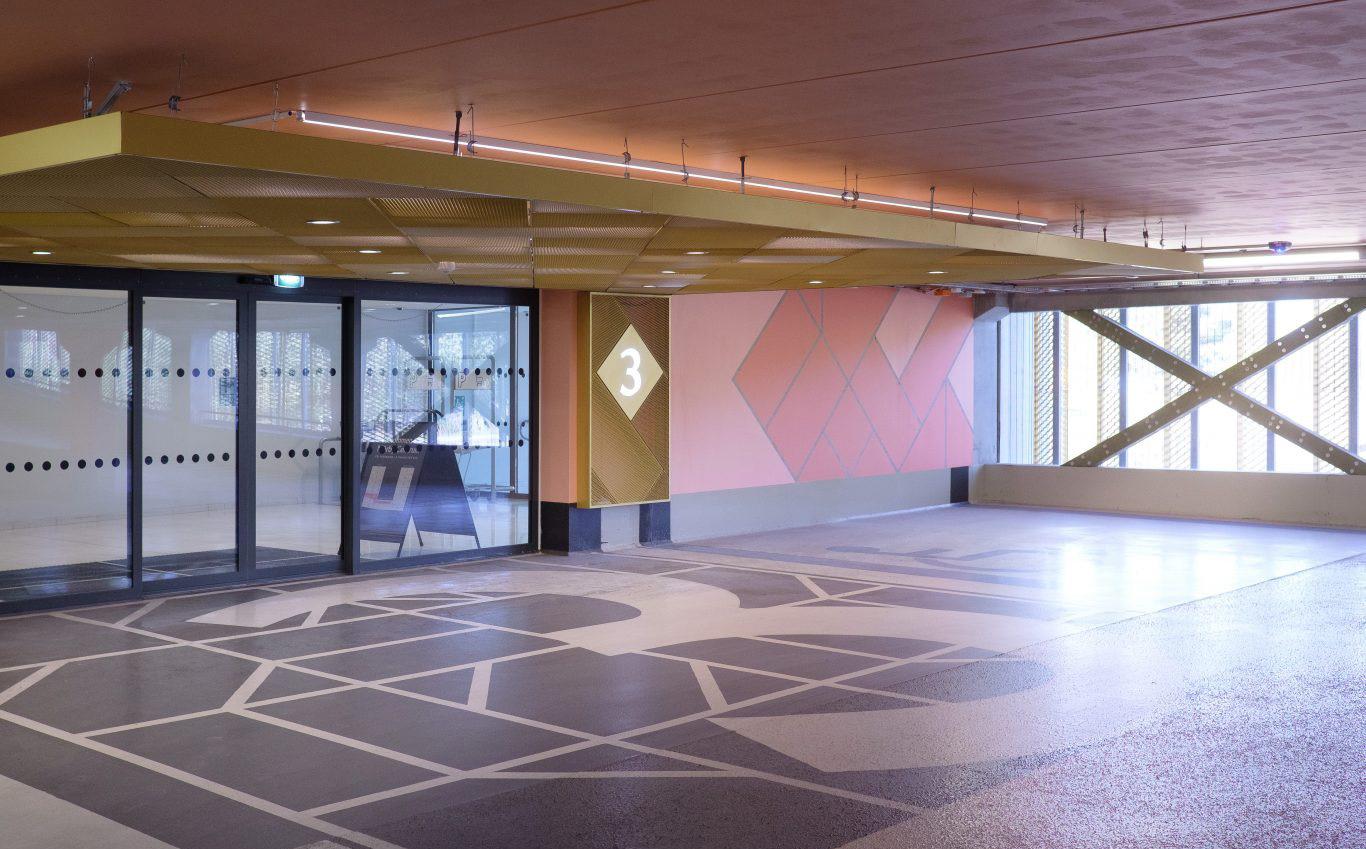

Parkeringshus
Danderyds Centrum /Nybyggnad https://www.wester-elsner.se/projekt/parkeringshus-danderyds-centrum
Inom ramen för det större projektet Danderyds Centrum byggde W+E ett parkeringshus som blir mer än en bilförvaring. Färgsättning och skyltar med belysning inomhus och den exteriöra guldfasaden skapar en trevlig och överraskande miljö. I projektet jobbade jag med fysisk modell, designkonceptet för skyltning, färgsättning samt bygglov och projektering i ArchiCAD.

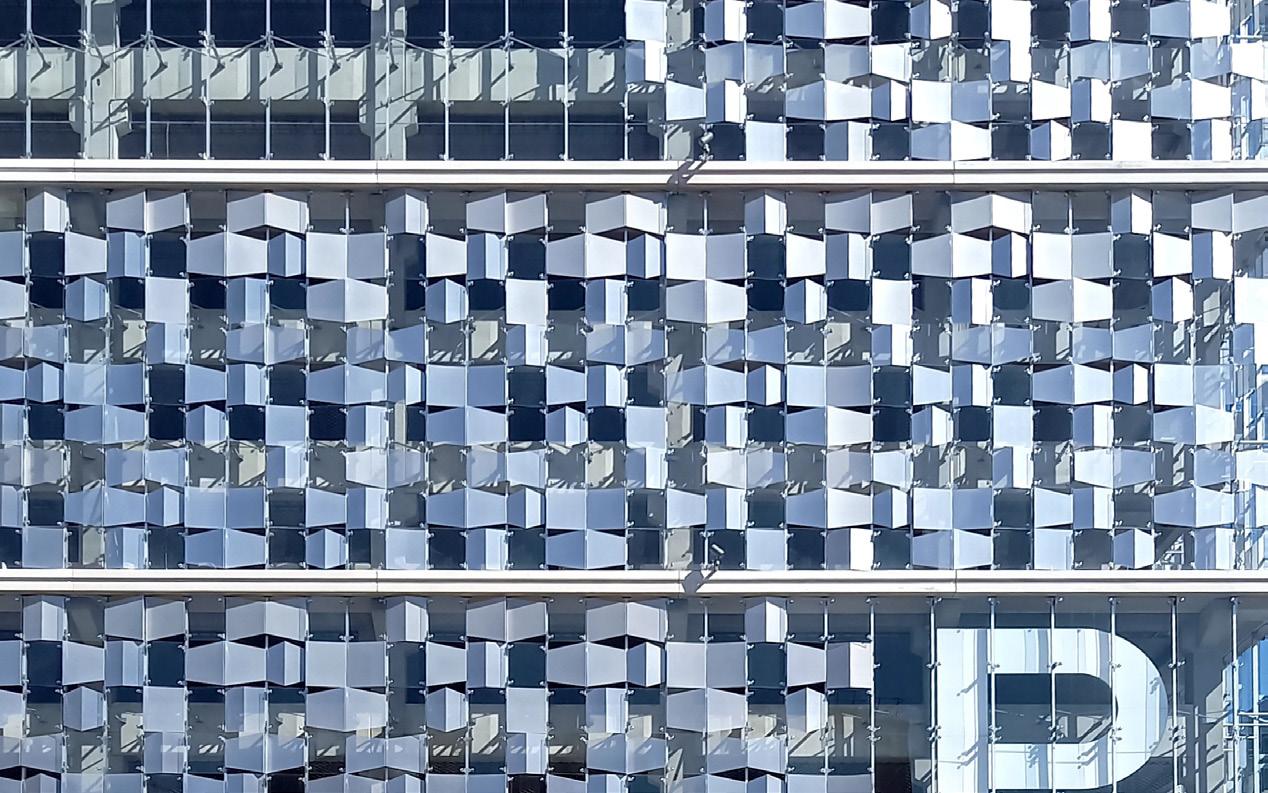

NCC Mobilitetscenter /Nybyggnad https://www.wester-elsner.se/projekt/mobilitetscenter
Byggnaden är ett parkeringshus med verksamheter i bottenvåningen koplade till mobilitetstjänster. Gestaltningen bygger på en dynamisk, glittrande och reflekterande fasad som ger rörelse, visuella kopplingar och trygghet till själva byggnaden och på så sätt bidrar till sin omgivningen i Järva Krog som utvecklas snabbt. I projektet jobbade jag med fasadgestaltning, visualisering, och designskisser samt bygglov för interiör skyltning.
Kattvikskajen /Ny bostadsområde https://www.wester-elsner.se/projekt/kattvikskajen
År 2018 presenterade vi ett förslag för ett bostadskvarter vid vattnet i Hudiksvall. Boendet organiseras runt en publik gården och byggnaderna trappas ner mot vattnet för att ge lägenheterna bästa ljusinsläpp och utsikt mot vatnet. Förslaget är just nu i byggskedet. I projektet jobbade jag med volymstudierna, utformning och gestaltning, vyer, och i senare skeden fasadgestaltning.
Projekt hos Wester+Elsner

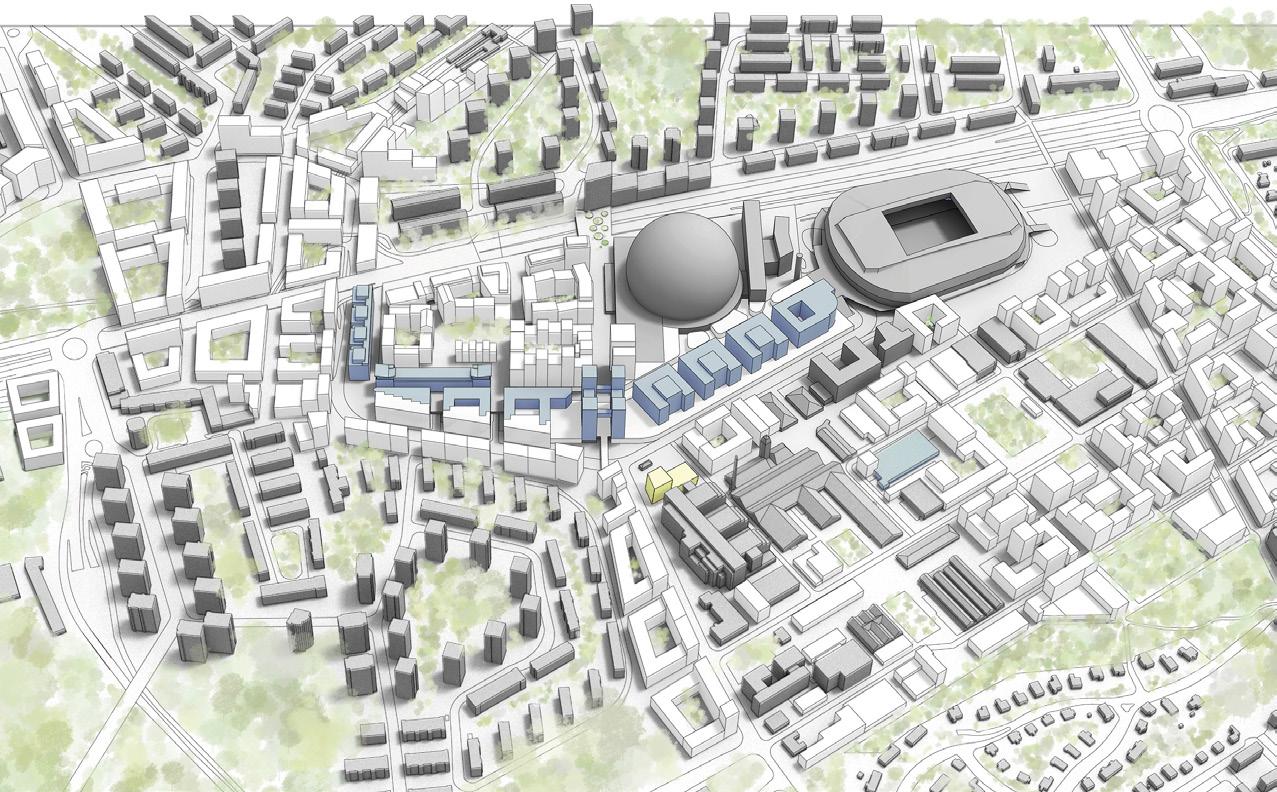

Globenområdet /Stadsutveckling
https://www.wester-elsner.se/projekt/globen-stadsutveckling
Jag fick chansen att vara med projektet för
Globenområdet och utveckla Stockholms vision för Söderstaden. Tillsammans med Klövern och andra aktörer, Wester+Elsner tar till vara det befintliga handelsplatsen för att skapa en ny levande stadsdel med befintliga och nya strukturer som bidrar till områdets publika liv. I projektet jag jobbade med masterplan, analysskisser och handritade illustrationer.
RE: Liljeholmen /Stadsutveckling https://www.wester-elsner.se/projekt/liljeholmstorget-expansion
Överdäckning av tunnelbanansspåret i Liljeholmen möjliggör att platsen kan utvecklas till ett mer inbjudande handelsplats, med nya byggnader som rymmer hotell, handel, restauranger, vård och kontor. Utmaningen var att anpassa sig till det befintliga infrastrukturen. Jag har jobbat med CAD-modell, masterplaner till samråd och illustrativa skisser för att kommunicera med kunden, bland annat.
Kiruna Kv. 6 /Nybyggnad hotell
https://www.wester-elsner.se/projekt/kiruna-kvarter-6
I den nya Kiruna föreslog vi ett levande kvarter med kontor, restauranger, handel, och hotell med konferensavdelning. Det här var ett roligt projekt som tyvärr aldrig blev av även om arbetet gick ändå fram till bygglov. Jag jobbade med ArchiCAD-modellen, masterplan, och gestaltningen av interiöra och exteriöra fasader.
Hälsinglands Sparbank /Ombyggnad https://www.wester-elsner.se/projekt/halsinglands-sparbank
Projektet handlade om renoveringen av ett K-märkt sekelskifteshus i Hudiksvall. Syftet med projektet var att skapa en välkommande och modern miljö för kunderna men också en välfungerande arbetsmiljö för de anställda i banken. Ljusa toner, grönska och naturliga material skapar en inbjudande miljö. I det här projektet bidrog jag med handritade illustrationer till säljmaterial.
Hornstull /Ombyggnad https://www.wester-elsner.se/projekt/hornstull
Tillsammans med fastighetsägaren tog vi fram ett nytt koncept för Hornstulls Centrum för att förbättra bottenvåningens användning och synlighet. Projektet omfattar både invändiga och utvändiga miljöer och skyltar. Det var roligt att jobba med ett projekt som var nominerad till Årets Stockholmbyggnad 2014. Jag var med i projektet sedan konceptskisser och masterplan fram till bygglov och bygghandling.
ÖPPETNER
Tegeluddsvägen /Stadsutveckling https://vaxer.stockholm/projekt/gardet/flera-kontor-vid-tegeluddsvagen/
I samarbete med Stockholms Stad utvecklar vi den västra sidan av Tegeluddsvägen. Vad som idag är en storskalig kontorsmiljö ska växa till en levande stadsdel med en mänsklig skala, service och bostäder. Området ska kopplas till dem kringliggande stadsdelar och det nya området Valparaiso. Utvecklingen av den delen av Tegeluddsvägen närmast Gärdet är nu ute på granskning.
GÄLLER EJ SOM BYGGHANDLING
Tack för att du tog din tid att gå igenom min portfolio.
Om du tyckte det var intressant och vill veta mer kan du kontakta mig på:
