Trapperækværk HELSINKI Side

TRAPPEMILJØ | 80 TRAPPERÆKVÆRK HELSINKI

Ubehandlet fyr eller hvidlakeret fyr (NCS S0502Y glans 35)

Helsinki er vores trapperækværk med et stilrent look, som fungerer både i moderne miljøer og i traditionelle og rustikke omgivelser. Balustrene kan både monteres i underliggere og udvendigt på trappevangen. Den lange endestolpe giver mulighed for en ekstra stabil afslutning på trapperækværket.

Ubehandlet fyr Hvidlakeret fyr

7

3 6

Forbedringssæt NCS S0502Y, glans 35 Art. 18220 Monteringsbeslag sort, 1 par – bliver skjult ved montering af overligger/håndliste 110x16x2 Art. 25455

5 1

4 2

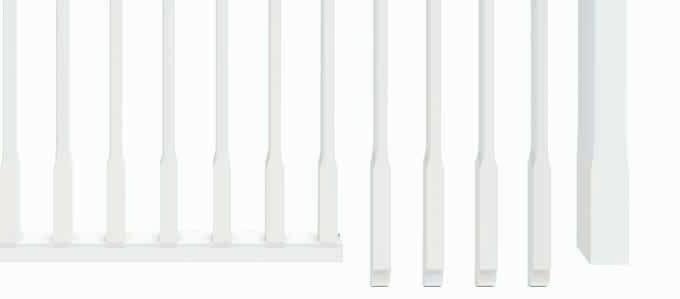

1 Baluster, 4 stk. – monteres i underliggeren Hvidlakeret fyr: 1030x41x41 Art. 25520 Ubehandlet fyr: 1030x41x41 Art. 25452

Baluster udvendig montering, 4 stk. – udvendig montering Hvidlakeret fyr: 1140x41x41 Art. 25521

Overligger – monteringsliste og dækliste er inkluderet Hvidlakeret fyr: 2300x70x45 Art. 25522 Ubehandlet fyr: 2300x70x45 Art. 25746

Underligger – monteringsliste og dækliste er inkluderet Hvidlakeret fyr: 2300x65x40 Art. 25523 Ubehandlet fyr: 2300x65x40 Art. 25747

Endestolpe Hvidlakeret fyr: 1150x86x86 Art. 25525 Ubehandlet fyr: 1150x86x86 Art. 25437

Lang endestolpe Hvidlakeret fyr: 2500x86x86 Art. 25524 Ubehandlet fyr: 2500x86x86 Art. 25436

Stolpehat

Hvidlakeret fyr: 106x106 Art. 25526 Ubehandlet fyr: 106x106 Art. 25438

Gulv- og loftklods Hvidlakeret fyr: 92x92x35 Art. 25527 Ubehandlet fyr: 92x92x35 Art. 25456 Kapskrue – til montering af endestolpe 160ø10 Art. 25454

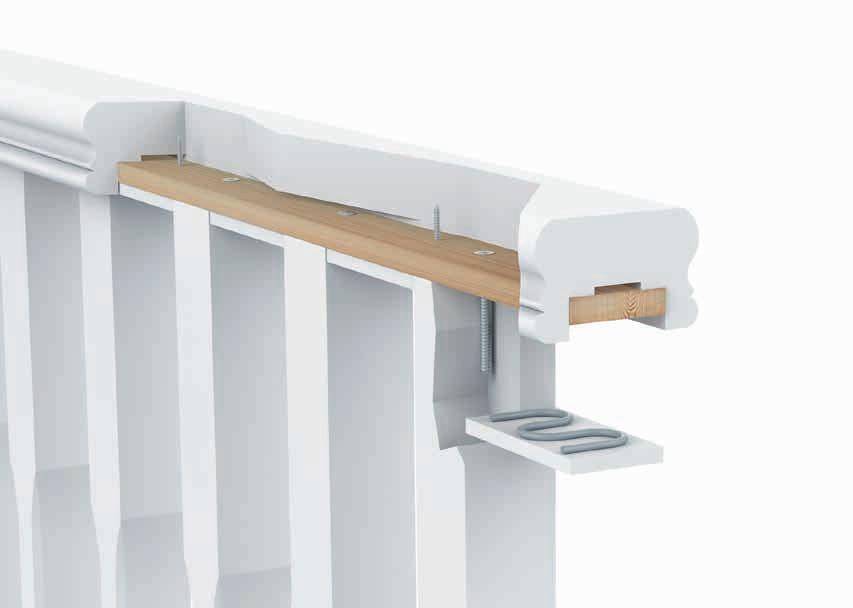

OVER- OG UNDERLIGGER MED SKJULT MONTERING

2

6 Over- og underliggerne har et spor med plads til monteringslisten (hvor balustrene fastgøres). Dele af dæklisten lægges derefter mellem alle balustrene for en heldækkende fi nish, så skruerne skjules og støvsamlere undgås.

(Skruer til over- og underligger er inkluderet i balustrene) Overligger Plads til monteringsbeslag

Der er plads til beslagets fl ade del i overliggeren.

Monteringsliste

Monteres separat sammen med balustrene. Derefter sættes hele sektionen nemt på plads.

Dækliste

Skjuler skruehuller og jævner ud for en perfekt fi nish.

STOLPE FRA GULV TIL LOFT

Til endestolperne, som går fra gulv til loft, har vi gulv- og loftklodser. Klodsernes hovedel skrues fast i gulvet og loftet. De mindre og graduerede klodser skrues i stolpens ender. Lim, skyd stolpen på plads, og dæk den graduerede klods med dækstykket.
