“In order to design spaces with a sensuos connection to life, one must think in a way that goes far beyond form and construction.”- Peter Zumthor

Istudor Luiza

Istudor Luiza Alexandra

29 octombrie, 1993

Bucuresti, Romania

0742066045

istudor.luiza@gmail.com

Educație

Universitatea de Arhitectură și Urbanism Ion Mincu, arhitectură generală, ani de studiu 1-5, fără absolvire

Universitatea de Arhitectură și Urbanism Ion Mincu, arhitectură de interior, ani de studiu 3-5, master absolvit, promoția 2023

Experiența profesională din timpul studiilor

student arhitect Spatio Design, ian 2021-apr 2021

arhitect asistent Nusco Imobiliara, apr 2022- feb 2023

Abilități

Photoshop

Illustrator

InDesign

Corel Draw

Autocad

Archicad

Revit

Training/Workshop

Curs de formare antreprenoriala Arhitecții Inovării

Program de formare online De-a Arhitectura Mini

Practică in biroul de arhitectură 2Deco

Opționale

Permis de conducere B dobândit în 2012

Atestat pentru competențe profesionale in lb. engleza

Certificare A2 in lb germana

Sketchup

3Ds Max

V-ray

Lumion

Rhino+Grasshopper

Maya

Twinmotion

CV

Proiecte Arhitectură

1 Locuința unifamilială, pg 1-4

2 Locuințe Colective, pg 5-12

Proiecte Arhitectură de Interior

3 Spațiu comercial în mall, pg. 13-16

4 Proiect tehnic- Spațiu comercial, pg. 17-18

5 Amenajare sală de spectacol, pg. 19-22

6 Acustica sălii de spectacol, pg. 23-24

7 Reabilitarea fostului Hotel Bristol, pg. 25-32

8 Centru de cinematografie FILM.EST, pg. 33-42

Cuprins

1 Locuința unifamilială an 2, sem. 1

Istudor Luiza portofoliu Proiecte arhitectură 1/42

Argument

Cartierul Andronache s-a format in 1924 la limita Bucurestiului si a devenit parte din oras pastrand forma specifica fondului rural.

Acest proiect s-a concentrat asupra locuirii intr-un cartier aflat la granita dintre rural si urban, in care curtea reprezinta parte importanta din proprietate. Am incercat sa imi imaginez un scenariu in care casa nu conditioneaza viitoare constructii, detasand locuinta de limitele sitului, lasand astfel loc pt curtea de acces si o terasa coborata la nivelul living-ului. Au rezultat 2 curti: una catre strada si cealalta privata de ochii trecatorilor, asa cum am intalnit si in alte gospodarii din cartier.

Istudor Luiza portofoliu 2/42
3/42 Istudor Luiza portofoliu Proiecte arhitectură

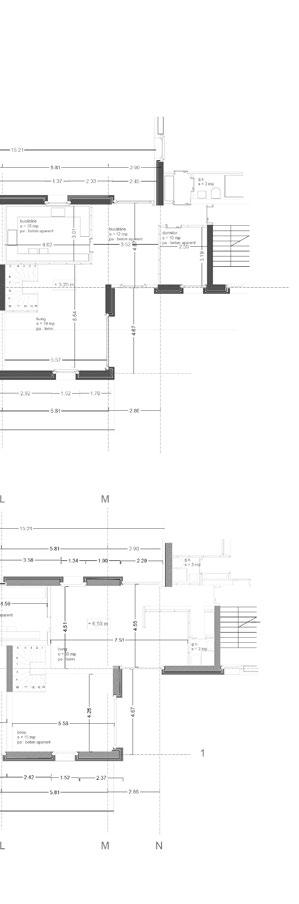

Plan parter
Istudor Luiza portofoliu 4/42
Plan etaj

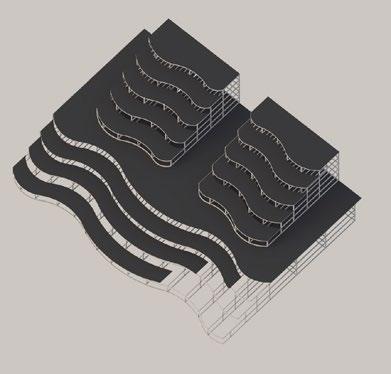

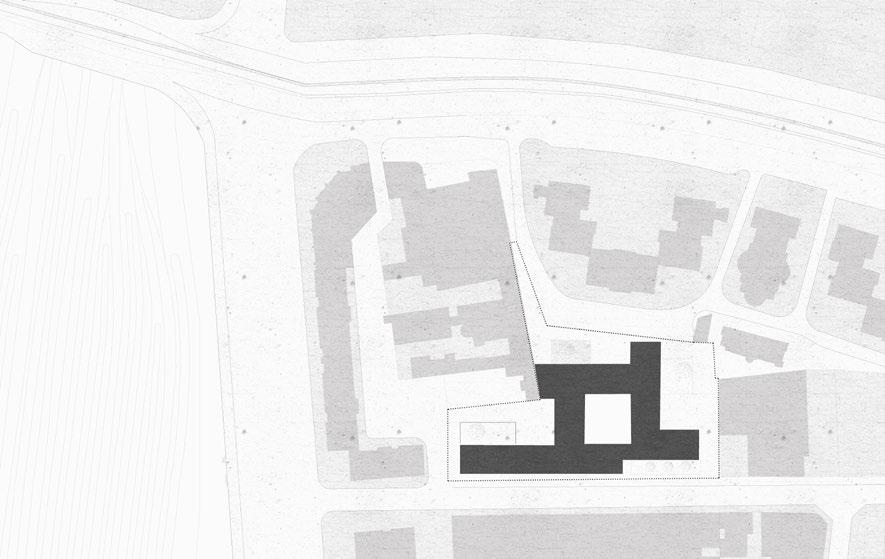

2 Locuințe colective

an 3, sem. 2

Argument

Situl propus pentru tema de locuinte colective se afla intr-un ului Basarab. Principiile de abordare a temei de proiect au presupus: ea unei inaltimi care ar fi putut lasa umbra prea mare in curtile orientare pentru unitatile de locuit si de asemenea varietatea

5/42 Istudor Luiza portofoliu
arhitectură
Proiecte

intr-un cartier din apropierea garii de N si a podpresupus: evitarea alipirii la calcan si evitarcurtile vecinilor, curti publice si private, dubla varietatea acestora.

Istudor Luiza portofoliu 6/42

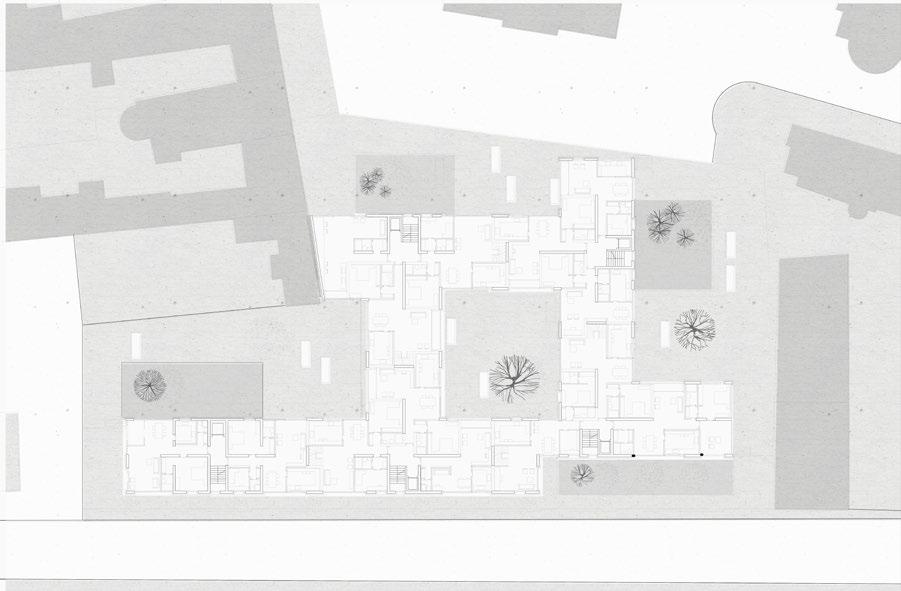

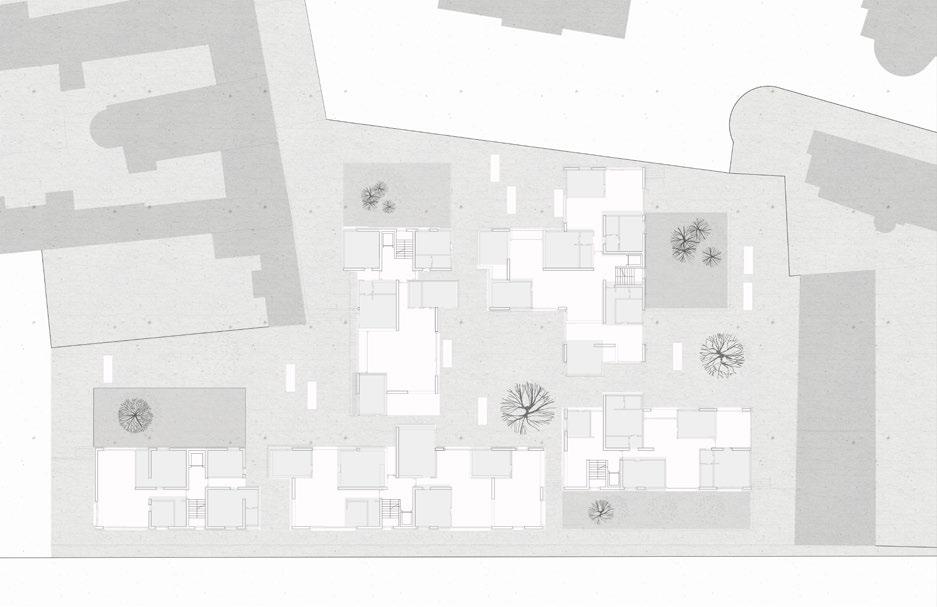

Plan parter
7/42 Istudor Luiza portofoliu Proiecte arhitectură
Plan etaj 2
Istudor Luiza portofoliu 8/42

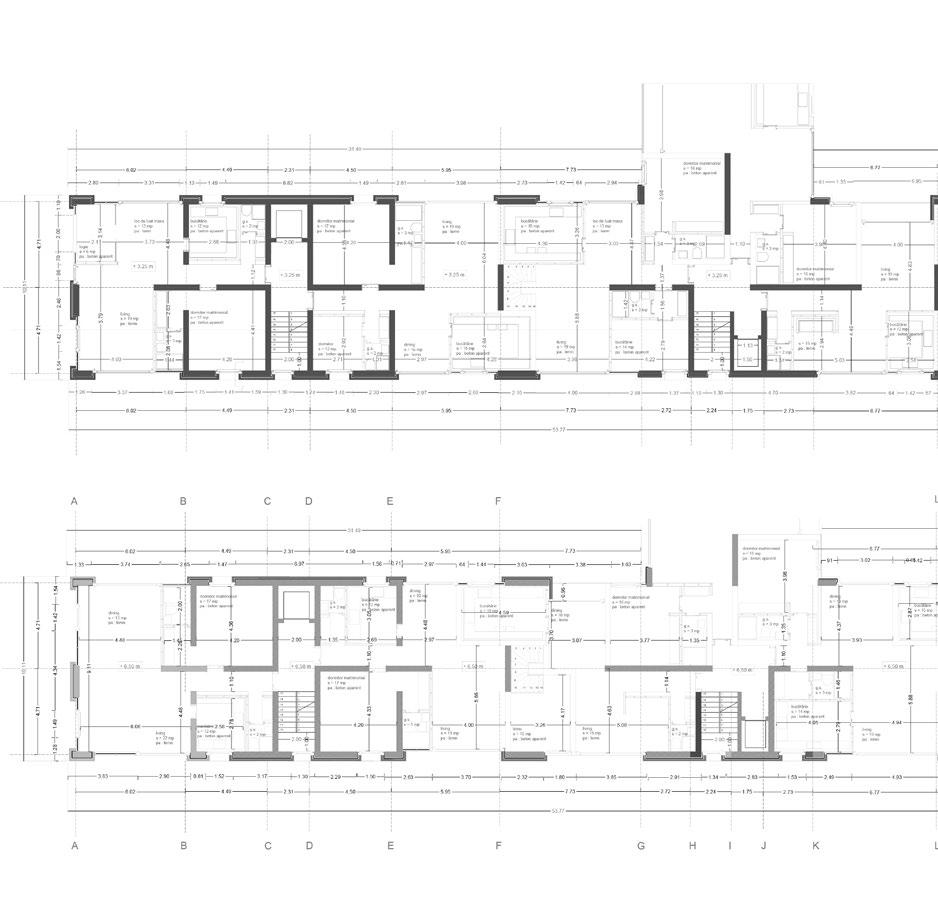

Plan etaj 3
9/42 Istudor Luiza portofoliu
Proiecte arhitectură

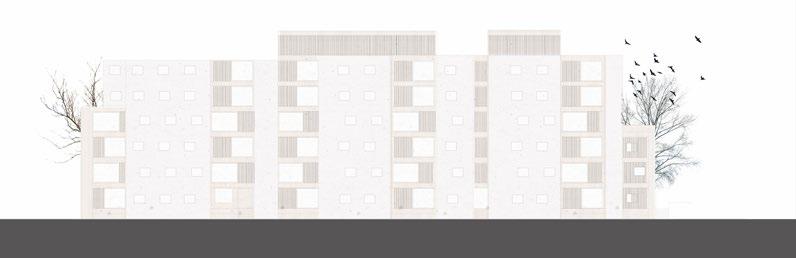

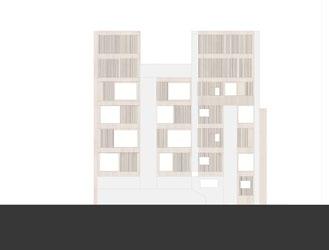

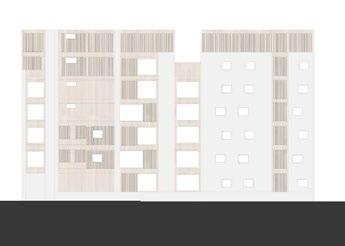

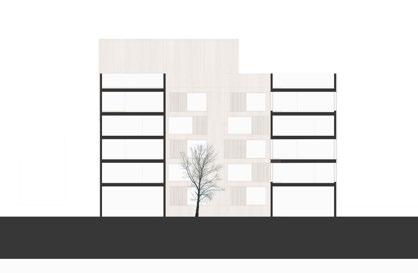

Fatada Nord Fatada Est Fatada Vest
Istudor Luiza portofoliu 10/42

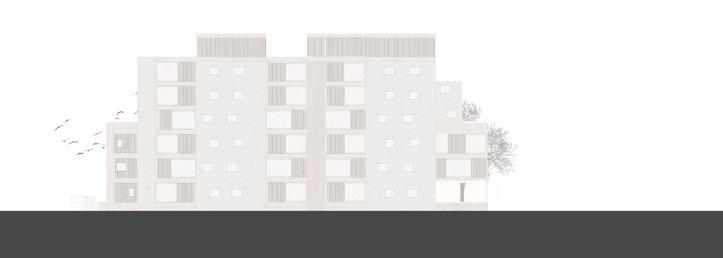

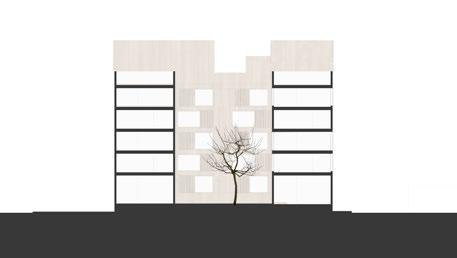

Fatada Sud Sectiune curte 1 Sectiune curte 2
11/42 Istudor Luiza
portofoliu Proiecte arhitectură

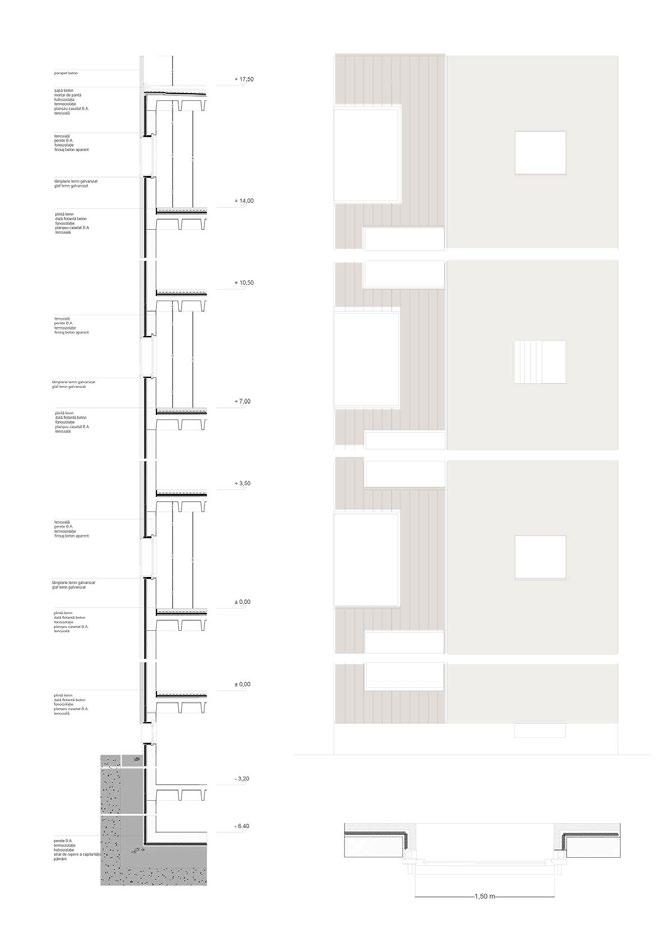

Detaliere tronson
Istudor Luiza portofoliu 12/42
Detaliere travee

3

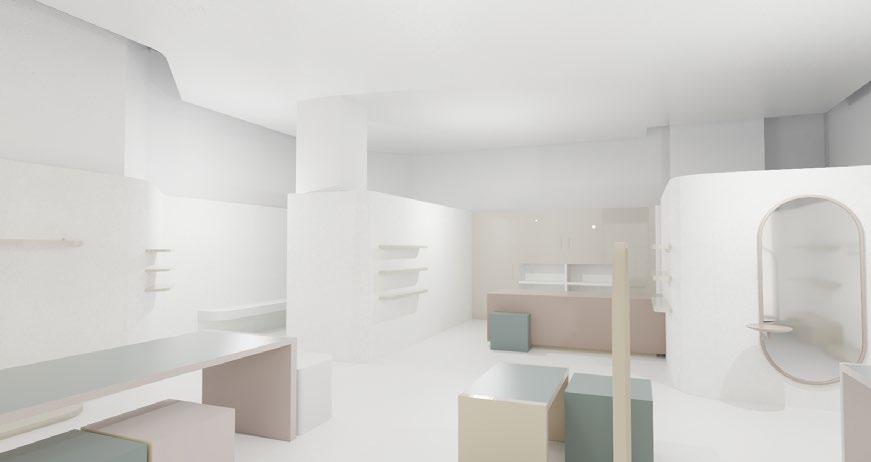

Spațiu comercial în mall an 3, sem 2

Argument

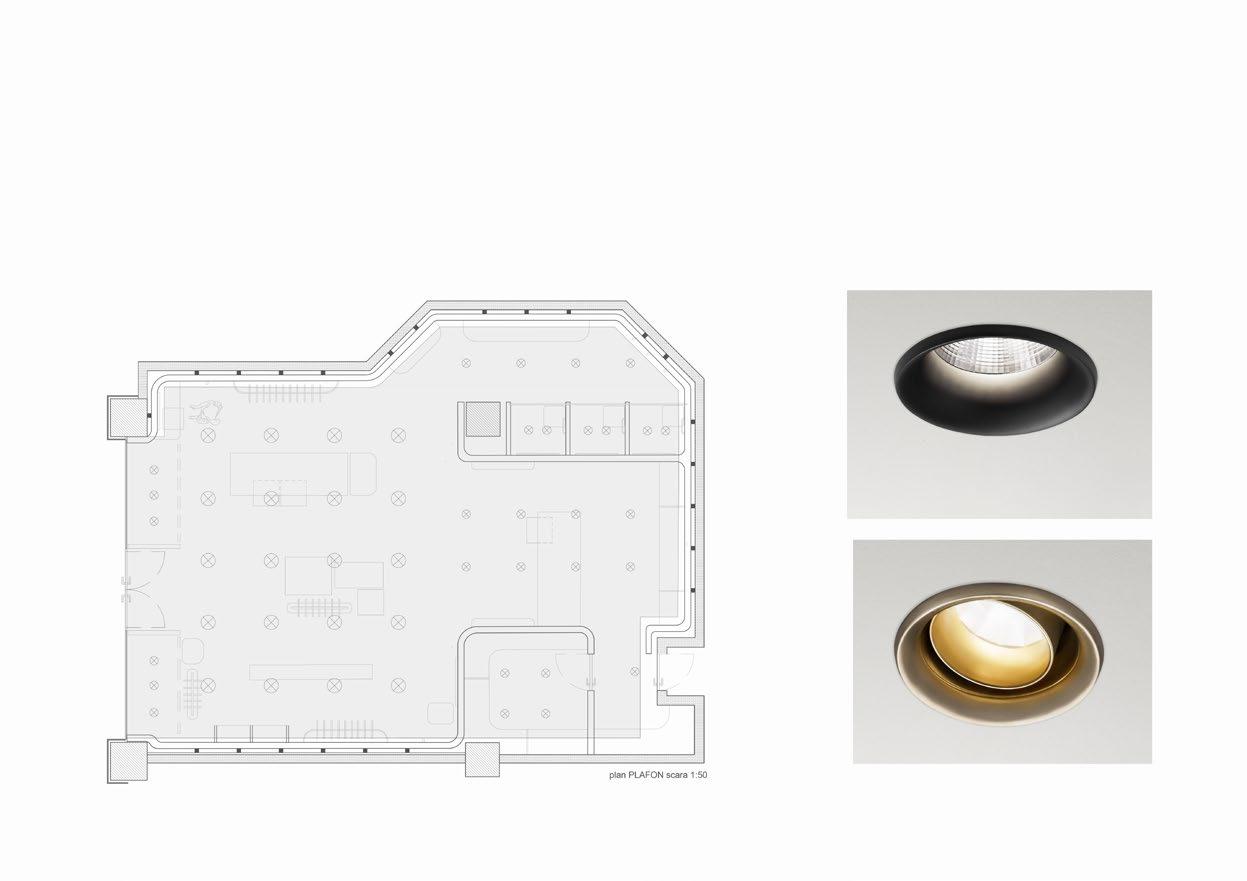

Conceptul amenajarii spatiului comercial situat intr-un mall, a fost strans legat de designerul cepand cu un studiu amanuntit al felului in care aceasta isi construieste design-ul hainelor, cipii pe care le-am adaptat proiectului de arhitectura de interior si temei de fit-out pt un Am folosit forme curbe ale muchiilor peretilor, compozitie pentru stand-urile de expunere terialitati cu aspect nefinisat cu cea cu aspect finisat, toate acestea intr-o cromatica de nuante

13/42 casierie S=22 mp depozitare S=9 mp cabine de proba S=19 mp sala vanzare S=56 mp 1.20 1.20 0.93 7.13 0.48 1.20 1.20 2.48 2.38 1.95 1.26 1.26 1.20 1.13 1.00 1.26 2.03 3.77 5.60 7.60 2.15 3.09 2.89 2.38 1.17 1.24 1.22 0.61 1.52 0.87 0.87 3.24 3.05 1.20 1.87 0.60 1.90 1.76 3.91 3.91 0.65 1.24 1.31 1.31 0.46 0.15 1.94 1.44 1.25 1.25 4.22 2.17 5.38 5.50 PLAN scara 1:50 1.35 1.41 1.77 4.66 3.91 7.41 1.71 1.31 1.25 1.76 3.90 3.97 1.94 1.94 2.90 2.75 3.19 1 1 2 2 3 3 Istudor Luiza portofoliu Proiecte arhitectură de Interior

designerul vestimentar Crina Bulprich. In hainelor, am preluat ulterior idei si prin un spatiu comercial. expunere a hainelor si asocierea unei ma nuante neutre.

14/42
Istudor Luiza portofoliu Proiecte arhitectură de Interior 15/42
Istudor Luiza portofoliu 16/42

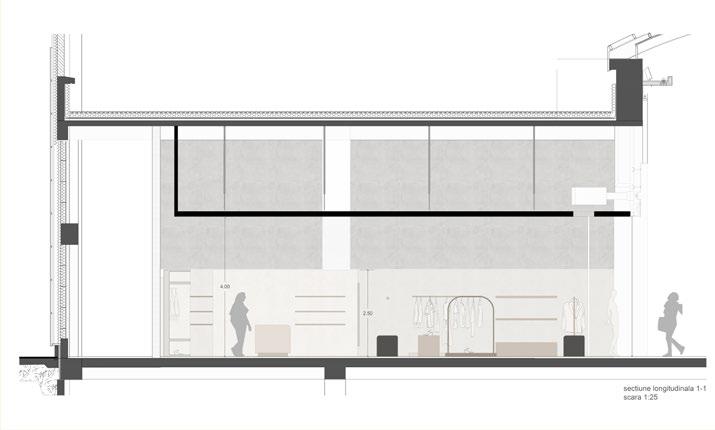

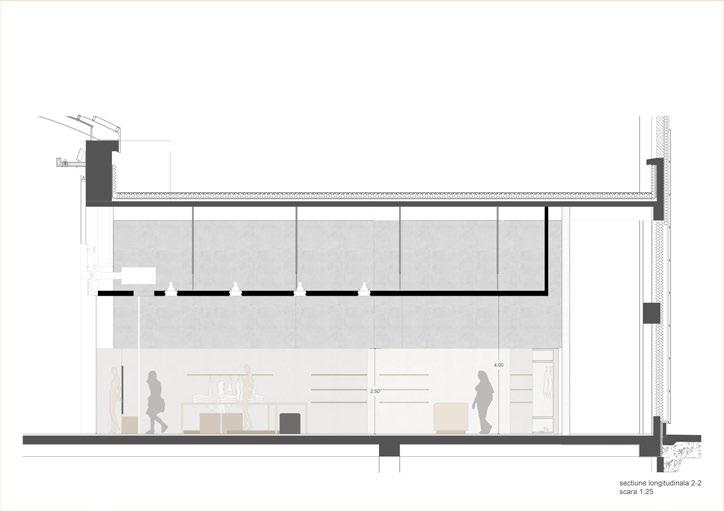

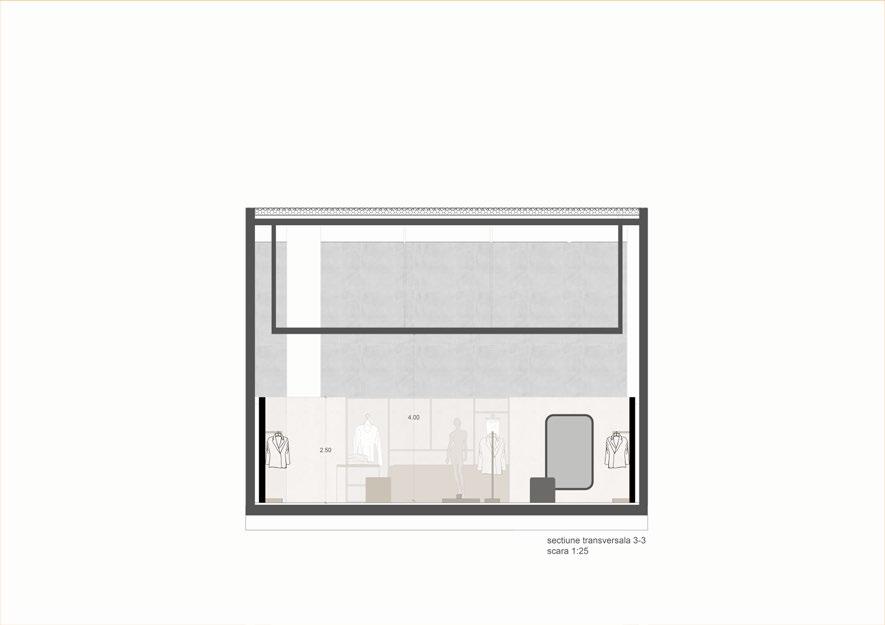

4 Proiect tehnic- Spațiu comercial cu supantă an 3, sem. 2

Plan general

17/42 ± 0.00 4.05 0.68 0.65 0.65 0.65 0.65 0.65 0.09 0.66 0.65 0.65 0.65 0.65 0.65 0.65 0.65 0.65 0.65 0.65 0.65 0.65 0.65 0.65 0.65 0.65 0.65 0.65 13.16 0.40 0.79 0.29 0.63 0.64 0.64 0.64 0.64 0.64 0.64 0.62 0.62 0.64 6.85 1.20 0.14 0.14 5.79 1.46 15.05 2.80 D4 sectiune sectiune
± 0.00 + 3.00 4.05 0.68 1.32 1.34 0.65 0.09 0.69 0.66 0.65 0.65 0.65 0.65 0.65 0.65 0.65 0.65 1.32 1.32 1.32 1.32 1.23 13.16 0.40 0.79 0.29 0.63 0.64 0.64 0.64 0.64 0.64 0.64 0.62 0.62 0.64 6.85 5.79 1.46 15.05 4.47 1.20 2.80
Plan supanta Istudor Luiza portofoliu Proiecte Arhitectura de Interior
Istudor Luiza portofoliu 18/42 ±0.00 +7.00 +6.00 ±0.00 +17.00 +34.00 +51.00 +68.00

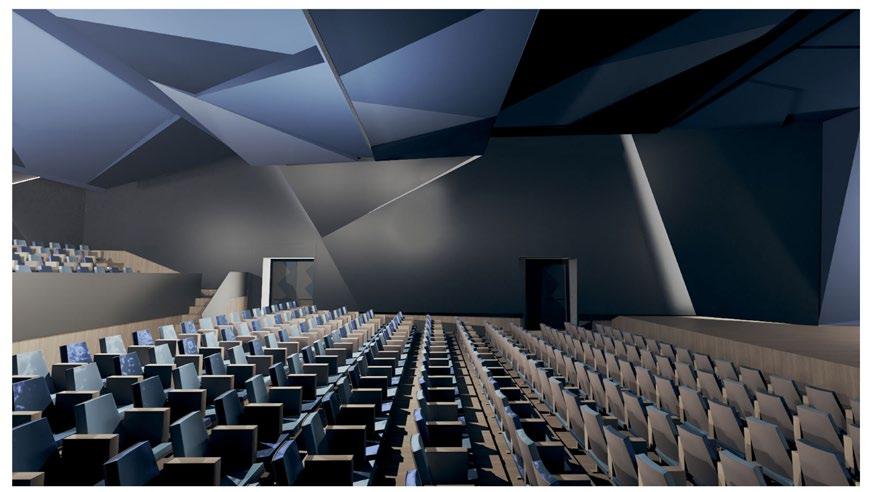

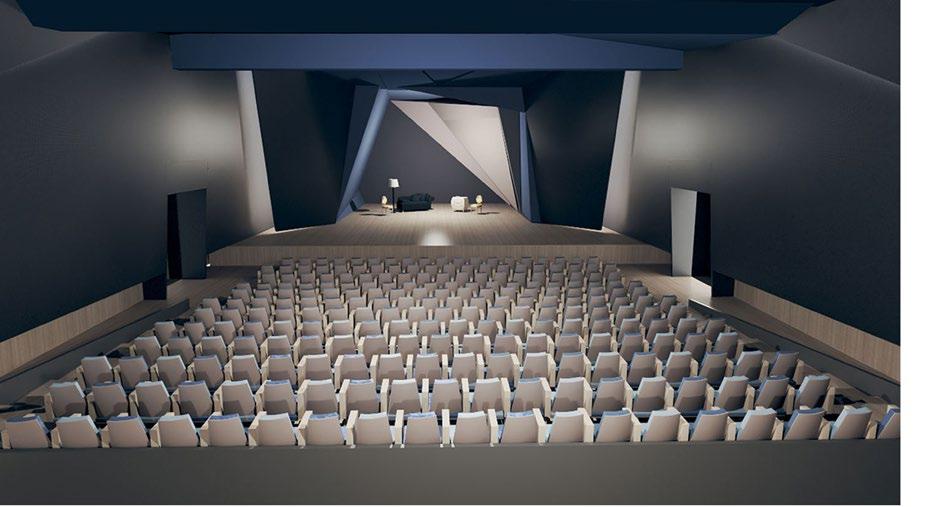

5 Amenajare sală de spectacol an 4, sem. 2

Teatrul Masca

Casa de Cultura “Infratirea dintre Popoare” a fost Nicolae Porumbescu si reda stilul arhitectural agreat punea revenirea la stilul clasic, curent promovat

Cladirea studiata se incadreaza intr-un stil tipic astazi. Propunem un spatiu atipic, in stil deconstructivist care necesita reintegrare in oras si in tendintele

19/42 Istudor Luiza portofoliu Proiecte arhitectură de Interior

fost construita in anul 1953 dupa planurile arhitectului agreat in acea perioada, realismul socialist. Aceasta presupromovat de Uniunea Sovietica.

vremii socialiste, stil sau maniera care nu are continuitate deconstructivist pentru o cladire ramasa in ambiguitatea de stil tendintele contemporane.

Istudor Luiza portofoliu 20/42

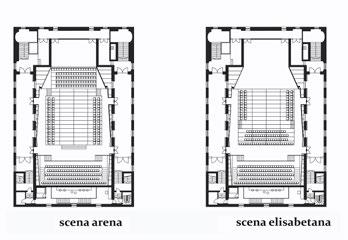

Plan etaj 1- sala de teatru

Sectiune longitudinala

21/42 Istudor Luiza portofoliu
de Interior
Proiecte arhitectură
Istudor Luiza portofoliu 22/42
Sectiune transversala

6Proiect tehnic- Acustica sălii de spectacol an 4, sem. 2

23/42
9.66 5.69 6.11 3.06 6.99 5.81 1.44 6.07 3.06 7.06 2.79 2.18 2.18 2.79 1.39 1.25 1.60 1.60 1.60 0.63 0.50 0.23 0.58 0.62 0.48 0.46 1.60 1.60 0.68 0.46 0.42 0.35 0.28 0.32 0.36 1.19 1.20 1.15 1.20 2.83 0.97 0.90 0.90 0.90 0.90 0.90 0.90 0.90 0.90 3.51 3.52 1.94 1.91 0.42 0.46 0.48 0.52 0.62 1.62 D1 D2 D3 A A UA TR UA UA UA TR TR TR TR TA TR TA TA PP PP PP PP +0.56 TR PP UA TA tratament acustic reflectant din panouri pline Gustafs de 1.2 mm atasate cu prindere mecanica de pereti din struct. de lemn si v. min pardoseala parchet lipita de suport rigid pe picioruse din metal usi antipanica cu tamplarie din metal si foaie de usa metal tratament acustic absorbant din panouri Gustafs de 1.2 mm atasate cu prindere mecanica de pereti din struct. de lemn si v. min Istudor Luiza portofoliu Proiecte arhitectură de Interior

tratament acustic reflectant din panouri pline Gustafs de 1.2 mm atasate cu prindere mecanica de pereti din struct. de lemn si v. min pardoseala parchet lipita de suport rigid pe picioruse din metal usi antipanica cu tamplarie din metal si foaie de usa metal tratament acustic absorbant din panouri Gustafs de 1.2 mm atasate cu prindere mecanica de pereti din struct. de lemn si v. min Istudor Luiza portofoliu 24/42

PP

+0.56 +0.00 +0.00 +1.28 +3.00 +0.90 +6.00 +5.92 +6.69 +6.34 +6.18 +7.20 2.45 7.71 6.15 7.69 3.51 5.63 3.72 3.72 4.20 3.63 UA UA TA TR TR TR TR TR TR TR TA TA
TR PP UA TA

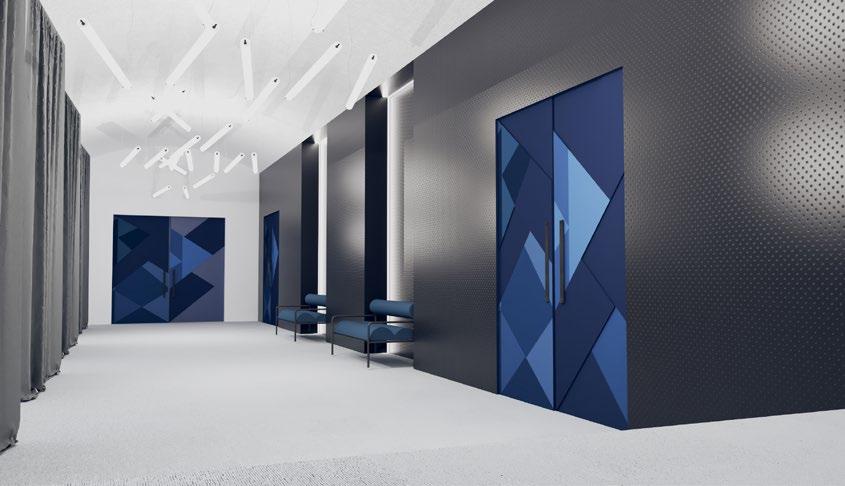

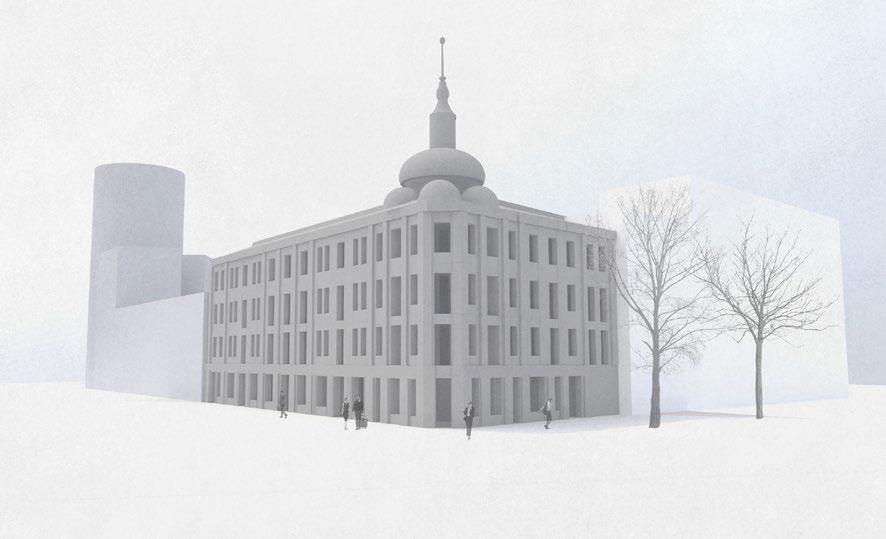

7 Reabilitarea fostului Hotel Bristol

an 5, sem. 1

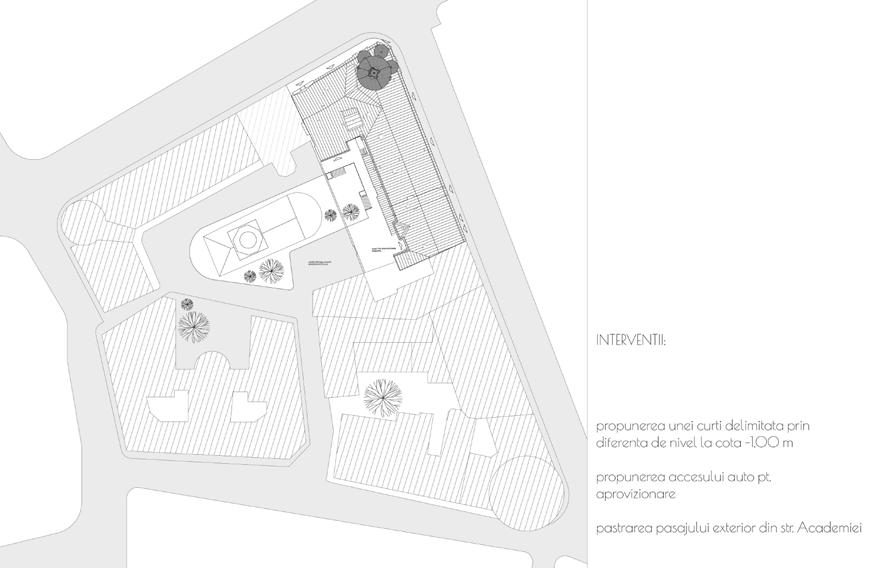

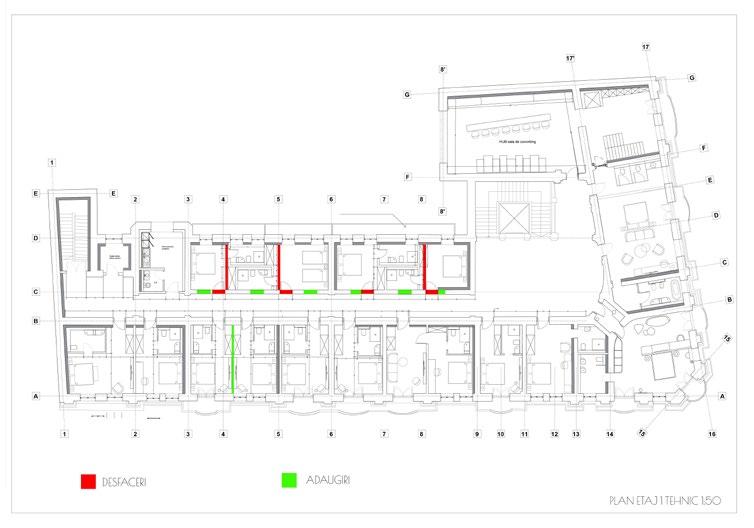

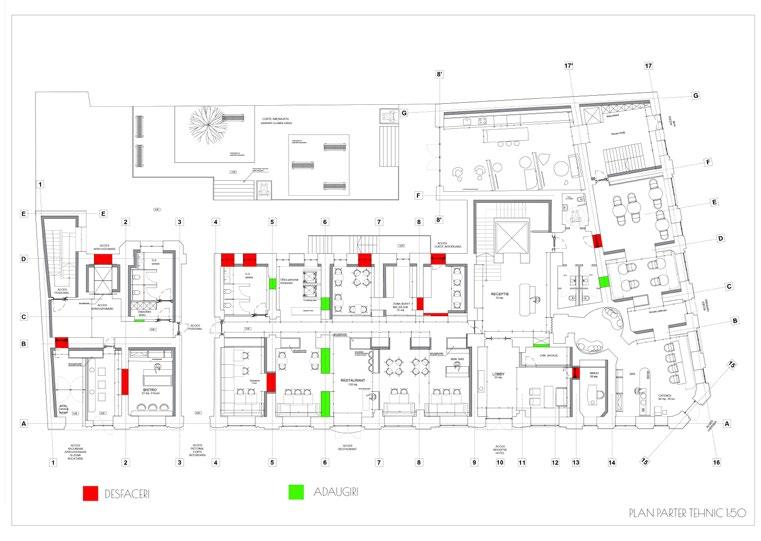

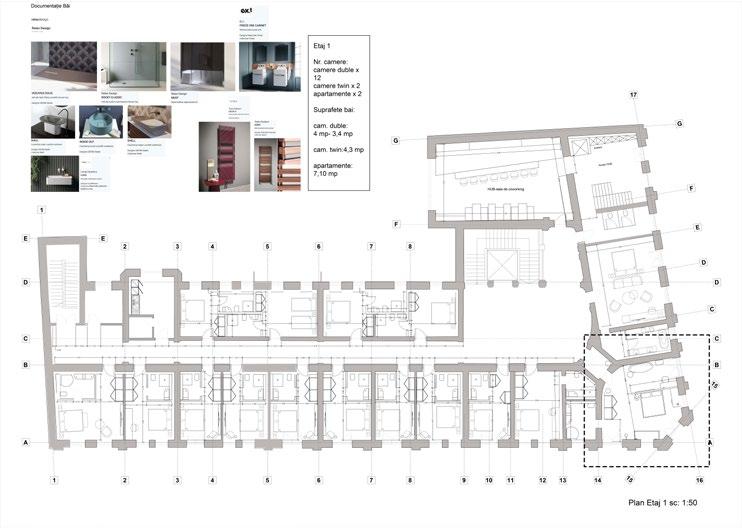

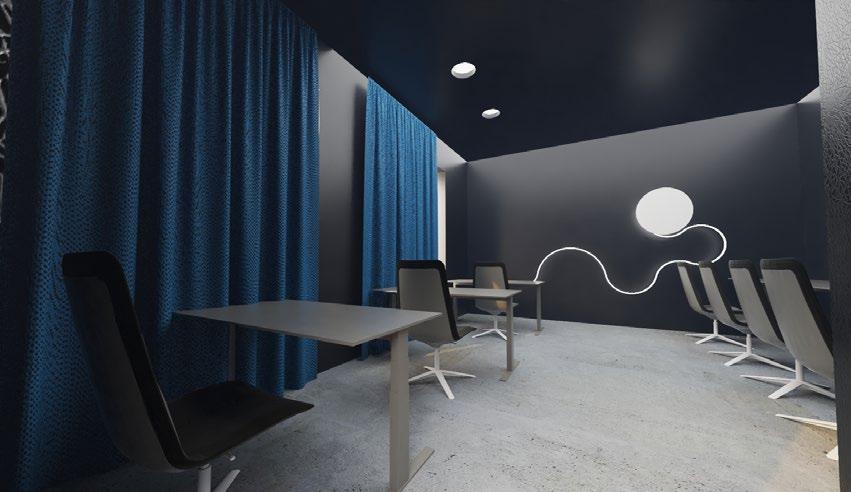

Am ales ca functiune publica alternativa celor aferente turistii care calatoresc in scop profesional sau care care aleg sa le viziteze. Proiectul propune amenajarea ie directa cu blvd. Elisabeta. Va fi alocata aceeasi nivelul unitatilor de cazare. Hotelul dispune de 32 bistro si HUB cu capacitate totala de aprox. 100 de

25/42 Istudor Luiza portofoliu Proiecte arhitectură de Interior

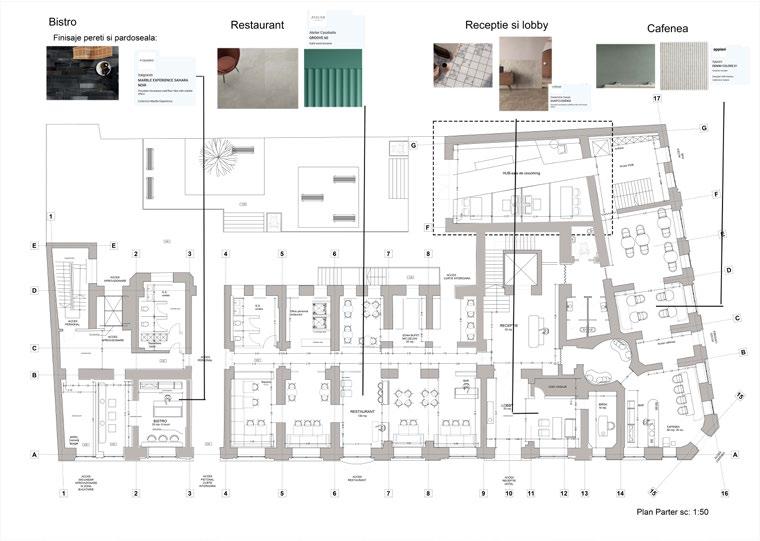

aferente hotelului cea de HUB-spatiu de lucru creativ pentru care cauta inspiratie pentru domeniul lor de lucru in orasele pe amenajarea unui astfel de spatiu la nivelul parterului, avand relatsuprafata unor mici sali de conferinte si auditorium si pe 32 de camere duble si 10 apartamente cu restaurant, cafenea, de locuri.

Istudor Luiza portofoliu
26/42
27/42 Istudor Luiza portofoliu Proiecte arhitectură de Interior
Istudor Luiza portofoliu 28/42

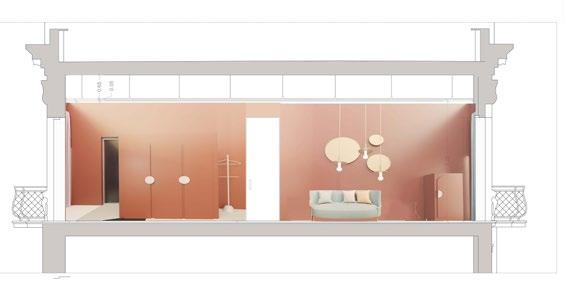

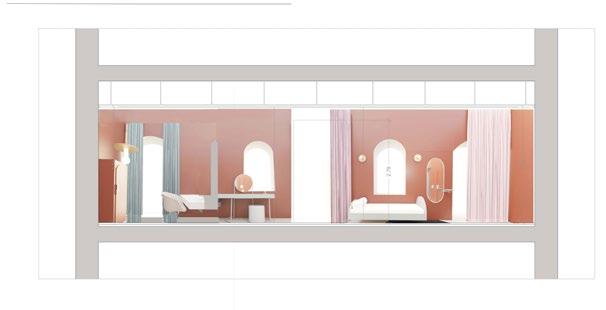

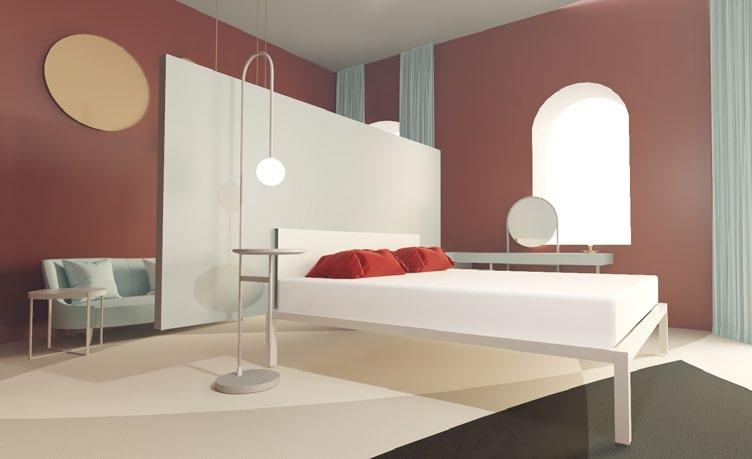

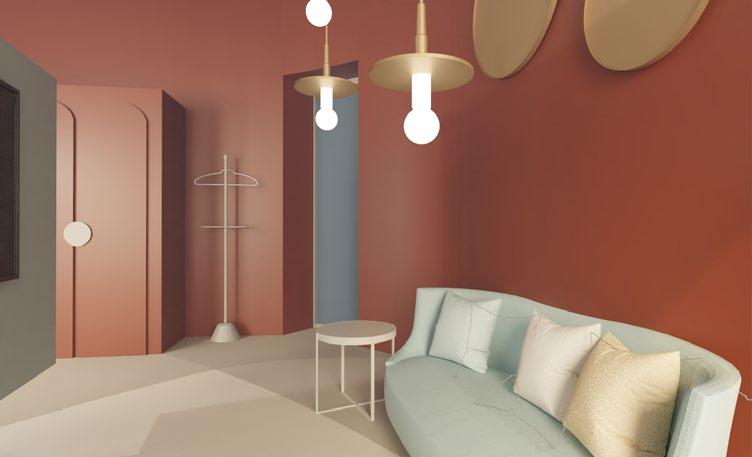

Detaliere apartament

29/42 Istudor Luiza portofoliu Proiecte arhitectură de Interior
S=35 mp Baie S=7.20 mp Hol S =3.40 mp Zona de zi Zona de noapte Perete TV cu mobilier integrat: minibar si birou usi din lemn usa glisanta 2.00 1.60 0.60 0.60 0.95 0.90 2.50 3.90 0.60 0.60 0.60 0.60 0.70 0.80 0.90 1.65 1.40 0.84 1.19 3.29 1.61 1.46 1.02 0.75 0.48 1.42 0.52 0.69 1.01 1.41 1.61 0.90 0.20 0.20 0.45 0.45 0.50 0.74 0.37 0.37 Ø1.13 0.20 0.20 1.00 0.75 placi din marmura 10 x 10 cm 0.80
Istudor Luiza portofoliu 30/42 mocheta din dale 50 x 50 cm mocheta din dale 50 x 50 cm 2.77 2.76 2.71 0.80 0.35 2.71 2.76 2.80 0.48 0.11 2.76 2.76 0.60 2.76
31/42 Istudor Luiza portofoliu Proiecte arhitectură de Interior
Istudor Luiza portofoliu 32/42

8 Centru de Cinematografie Film.Est în fostul cinema Capitol

Diploma

Obiectiv

Crearea unui spatiu multifunctional pentru a putea cuprinde cat mai multe activitati legate de industria filmului

Centru de Cinematografie FILM.EST in fostul cinematograf

Cauza

Re-aducerea spectatorilor in sala de cinema, restaurarea unui monument abandonat, crearea unui spatiu dedicat mediului cinematografic, atat productiei de film, cat si expunerii de filme

33/42 Istudor Luiza portofoliu Proiecte arhitectură de Interior
Capitol Autor Istudor Luiza Profesor Indrumator Cristia Chira Diploma, Facultatea de Arhitectura de Interior, UAUIM
Film. Est

Conceptul

Conversia unui cinematograf istoric in centru de cinematografie in care tehnologia de ultima generatie poate subzista intr-un spatiu construit acum 100 de ani

Valori

Multifunctionalitate, favorizarea spatiilor de intalnire, amenajare in stil contemporan

Istudor Luiza portofoliu 34/42
35/42 Istudor Luiza portofoliu
de Interior
Proiecte arhitectură

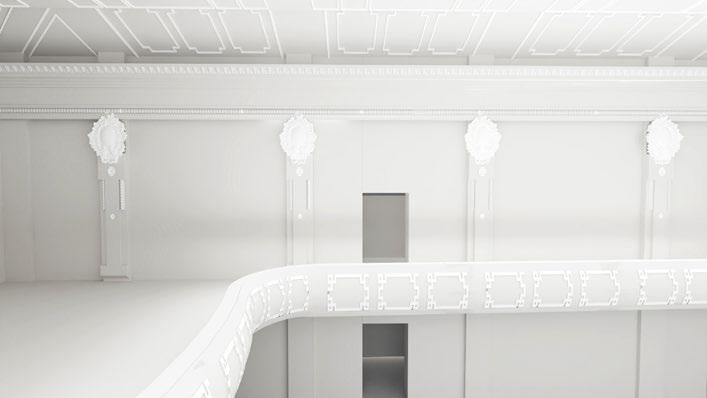

PROPUNERE

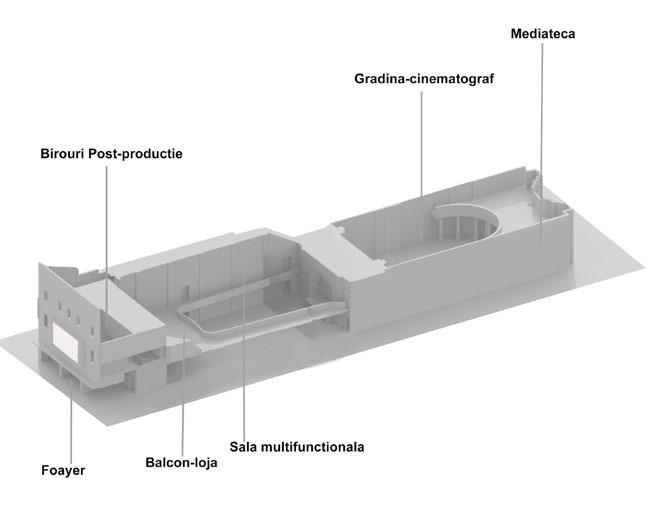

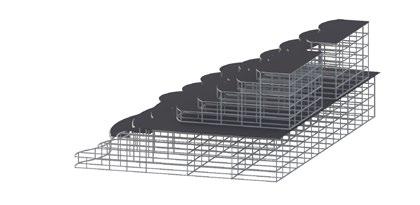

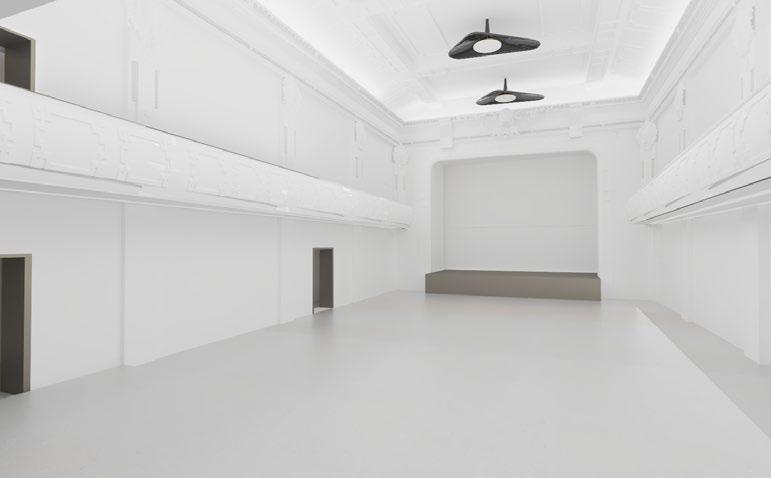

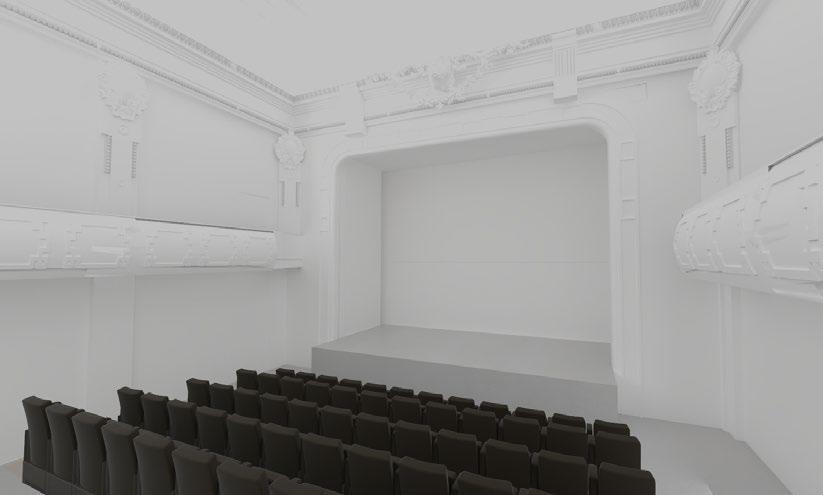

MULTIFUNCTIONALITATE. SALA DE CINEMA

Proiectii holografice in sala multifunctionala

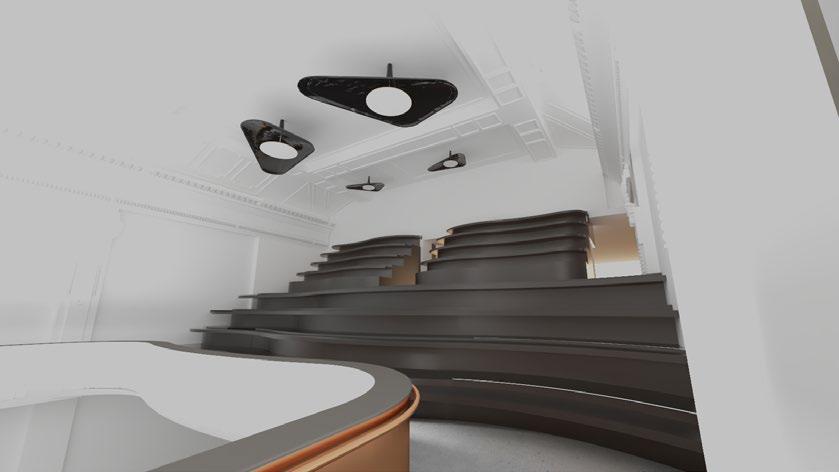

PROPUNERE AMENAJARE SALA DE CINEMA

MULTIFUNCTIONALITATE. SALA DE CINEMA B C C'
Istudor Luiza portofoliu 36/42
37/42 Istudor Luiza portofoliu Proiecte arhitectură de Interior FATADA F2 GRADINA CAPITOL FATADA F1 SCENA GRADINA CAPITOL FATADA BULEVARDUL REGINA FATADA 5 7 8 9 10 A B C D 2 1' C' D' 9' contur supanta Cinema Festival BULEVARD REGINA ELISABETA PLAN PARTER CINEMA CAPITOL H=2.10 CONTUR COPERTINA INTRARE ±0.00 +0.18 +0.38 +0.47 +0.18 H=3.90 0.39 hp=0.39 1.40 hp=1.40 --tencuiala+placi ceramice pardoseala beton 27x15 Cinema Festival Cinema Festival A B B F1 F2 ---- cu moloz --pardoseala, pereti si plafon nefinisat PLAN PARTER GRADINA CAPITOL Sc. = 78.94 mp + 63.96 mp +320.37 mp + 49.35 mp = 512.62 mp 5 7 9 B D C C' D' 3 2 1' 1 10 hp=1.34 hp=28 H=2.18 hp=0.4 ±0.00 Terasa +4.30 hp-0.50 --trepte 27x18 trepte 27x18 H=3.65 hp=.80 hp=.80 hp=.80 hp=.80 hp=0.9 B BAIE HOL HOL F1 F2 ------ - degradate --- pereti - tencuiala -4 5 6 7 8 9 10 A B C D 3 2 1' 1 C' D' 9' BAR FOAYER GARDEROBA .93 1.60 1.56 4.30 .79 1.03 1.61 1.70 .68 4.38 .67 4.40 .69 4.40 .35 1.60 1.20 .16 1.20 1.35 1.63 .87 1.09 5.26 .72 3.59 .85 2.06 1.78 2.75 1.30 .57 2.06 1.00 2.07 .60 2.26 .76 3.91 .32 1.37 5.43 2.55 2.50 1.20 14.74 1.21 1.23 1.25 1.47 2.49 2.72 .90 .59 .47 1.36 1.20 2.90 .90 1.51 .41 28.55 1.35 1.01 5.86 3.17 7.40 8.95 2.40 3.59 9.57 1.64 10.60 2.11 6.77 4.11 .37 1.87 1.45 2.71 1.55 12.14 4.34 2.30 2.56 2.60 2.36 2.38 .92 1.60 4.75 .69 1.49 1.45 1.46 .67 4.38 .68 4.34 .79 4.30 2.33 1.23 28.56 1.11 7.73 2.35 12.42 SALA MULTIFUNCTIONALA S= 360 mp 13 14 2 3 HOL APROVIZIONARE ACCES ETAJ G.S. G.S. G.S. ACCES CINEMA FESTIVAL ACCES BALCON 4.04 4.56 2.02 1.68 1.49 1.01 .92 4.04 1.25 .85 2.40 .74 1.99 2.49 .36 11.18 1.45 2.81 1.15 1.25 2.80 2.15 1.01 1.12 1.08 1.11 3.08 1.87 .51 .52 1.13 .95 2.83 2.83 1.87 .92 1.31 1.37 9.38 1.47 3.52 2.86 4.08 8.46 .25 .90 .57 1.58 .90 7 9 10 11 12 13 4 5 6 7 8 9 A B D C C' D' 3 2 1' 1 10 A' 2.77 .68 4.32 .72 4.35 .72 4.37 .69 4.38 .76 4.30 .36 1.35 1.23 1.80 1.32 1.12 1.24 12.42 .50 1.80 1.55 .20 .58 5.50 3.84 .88 1.35 .90 1.26 2.27 2.19 4.25 2.01 1.31 2.17 2.06 .71 2.26 1.00 .80 1.29 2.27 .99 1.25 2.27 1.26 2.48 .90 2.00 2.00 5.38 6.66 2.00 2.45 2.45 .79 7.82 4.34 .68 4.38 .67 4.40 .69 4.26 .50 28.52 28.56 9.43 12.79 3.85 11.51 12.32 5.74 2.91 BIROU POST-PRODUCTIE BIROU POST-PRODUCTIE BALCON-LOJA G.S. G.S. FOAYER-BALCON 1.00 3.61 5.58 1.43 1.09 1.20 .72 1.59 2.81 1.15 1.25 2.80 14.41 2.72 2.60 4.67 4.02 1.30 1.61 1.26 CABINET VR 3.4613 2.8923 4.2642 3.3608 5.0900 5.0750 5.0550 5.0800 5.0950 1.8246 4.0393 4.8246 3.9273 1.6561 2.8136 2.5114 1.0161 PLAN PARTER 1:100 PLAN ETAJ 1 1:100 4.06 .86 11.05 8 Spatiu pentru depozitare echipamente EXPOZITIE PROIECTII G.S. 2.10 1.06 1.25 4 A B C D 3 2 1' 1 C' D' FOAIER SALA MULTIFUNCTIONALA CORIDOR ZONA SCENA GRADINA- CINEMATOGRAF SPATIU EXPOZITIONAL/ MEDIATECA CASA DE BILETE GRUPURI SANITARE
FUNCTIONALE FATADA F2 GRADINA CAPITOL FATADA F1 SCENA GRADINA CAPITOL FATADA BULEVARDUL 4 6 8 10 A B C D 3 1' 1 C' D' 9' Hotel Cismigiu PLAN PARTER CINEMA CAPITOL -1.35 -0.90 HOL ACCES SCENA hp=0.39 hp=1.40 hp=1.40 --pardoseala beton amprentat+placi pereti tencuiala 27x15 42x22 +0.35 A B B ±0.00 F1 F2 ---- - degradate -PLAN PARTER GRADINA CAPITOL Sc. = 78.94 mp + 63.96 mp +320.37 mp + 49.35 mp = 512.62 mp 4 6 8 9 A B D C C' D' 3 1' 1 10 A' hp=1.34 hp=1.29 hp=.80 H=3.82 +4.85 +5.62 +6.00 hp-0.50 hp-0.50 --13 trepte 12 trepte 13 27x18 ±0.00 hp=.80 hp=.80 hp=.80 hp=.80 PLAN ETAJ 1 CINEMA CAPITOL hp=0.9 PLAN ETAJ 1 GRADINA CAPITOL B B CAMERA F1 F2 -- pereti plafon - tencuiala - pardoseala-- pardoseala-- pardoseala - beton, gradene -- - decoratiuni degradate ---pardosela si plafon beton nefinisat pereti tencuiala + beton nefinisat Sc. = 443.97 mp Sc. = 165.00 mp ELEMENTE PROPUSE PENTRU DESFACERE ELEMENTE PROPUSE PENTRU COMPLETARE ELEMENTE PROPUSE PENTRU RESTAURARE CONFORM ORIGINAL 4 5 6 7 8 9 10 A B C D 3 2 1' 1 C' D' 9' BAR FOAYER GARDEROBA .93 1.60 1.56 4.30 .79 1.03 1.61 1.70 .68 4.38 .67 4.40 .69 4.40 .35 1.60 1.20 .16 1.20 1.35 1.63 .87 1.09 5.26 .72 3.59 .85 2.06 1.78 2.75 1.30 .57 2.06 1.00 2.07 .60 2.26 .76 3.91 .32 1.37 5.43 2.55 2.50 1.20 14.74 1.21 1.23 1.25 1.47 2.49 2.72 .90 .59 .47 1.36 1.20 2.90 .90 1.51 .41 28.55 1.35 1.01 5.86 3.17 7.40 8.95 2.40 3.59 9.57 1.64 10.60 2.11 6.77 4.11 .37 1.87 1.45 2.71 1.55 12.14 4.34 2.30 2.56 2.60 2.36 2.38 .92 1.60 4.75 .69 1.49 1.45 1.46 .67 4.38 .68 4.34 .79 4.30 2.33 1.23 28.56 1.11 7.73 2.35 12.42 SALA MULTIFUNCTIONALA S= 360 mp 11 13 14 15 HOL APROVIZIONARE ACCES ETAJ G.S. G.S. G.S. ACCES ACCES CINEMA FESTIVAL ACCES BALCON 4.04 4.56 2.02 1.68 1.49 1.01 .92 4.04 1.25 .85 2.40 .74 1.99 2.49 .36 11.18 1.45 2.81 1.15 1.25 2.80 2.15 1.01 1.12 1.08 1.11 3.08 .51 .52 1.13 .95 2.83 2.83 1.87 .92 1.31 1.37 9.38 1.47 3.52 2.86 .92 4.08 8.46 .25 .90 .57 1.58 .90 2 3 4 4 5 6 7 8 9 A B D C C' D' 3 2 1' 1 10 A' 2.77 .68 4.32 .72 4.35 .72 4.37 .69 4.38 .76 4.30 .36 1.35 1.23 1.80 1.32 1.12 1.24 12.42 .50 1.80 1.55 .20 .58 5.50 3.84 .88 1.35 .90 1.26 2.27 2.19 4.25 2.01 1.31 2.17 2.06 .71 2.26 1.00 .80 1.29 2.27 .99 1.25 2.27 1.26 2.48 .90 2.00 2.00 5.38 6.66 2.00 2.45 2.45 .79 7.82 4.34 .68 4.38 .67 4.40 .69 4.26 .50 28.52 28.56 9.43 12.79 3.85 11.51 12.32 5.74 2.91 BIROU POST-PRODUCTIE BIROU POST-PRODUCTIE BALCON-LOJA G.S. G.S. FOAYER-BALCON 1.00 3.61 5.58 1.43 1.09 1.20 .72 1.59 2.81 1.15 1.25 2.80 14.41 2.72 2.60 4.67 4.02 1.30 1.61 1.26 CABINET VR 3.4613 2.8923 4.2642 3.3608 5.0900 5.0750 5.0550 5.0800 5.0950 1.8246 4.0393 4.8246 3.9273 1.6561 2.8136 2.5114 1.0161 PLAN PARTER 1:100 PLAN ETAJ 1 1:100 4.06 .86 11.05 5 9 Spatiu pentru depozitare echipamente EXPOZITIE PROIECTII G.S. 2.10 1.06 1.25 5 6 7 A B C D 2 1' C' D' 4 5 6 7 D C C' D' 3 1' FOAIER SALA MULTIFUNCTIONALA CORIDOR ZONA SCENA GRADINA- CINEMATOGRAF SPATIU EXPOZITIONAL/ MEDIATECA CASA DE BILETE GRUPURI SANITARE FOAIER BALCON CORIDOR BIROURI POST-PRODUCTIE HOL
SCHEME
FATADA F2 GRADINA CAPITOL FATADA F1 SCENA GRADINA CAPITOL FATADA BULEVARDUL 4 6 7 8 10 A B C D 3 1' 1 C' D' 9' contur supanta Hotel Cismigiu Cinema Festival PLAN PARTER CINEMA CAPITOL H=4.00 -1.35 HOL SCENA 0.39 hp=0.39 hp=1.40 hp=1.40 --pardoseala beton tencuiala pereti tencuiala 27x15 42x22 +0.35 Cinema Festival A B B ±0.00 ±0.00 F1 F2 ---- - decoratiuni degradate -PLAN PARTER GRADINA CAPITOL Sc. = 78.94 mp + 63.96 mp +320.37 mp + 49.35 mp = 512.62 mp 4 6 8 9 A B D C C' D' 3 1' 1 10 A' hp=1.29 H=3.00 hp=.80 hp-0.50 hp-0.50 --13 trepte 12 trepte 27x18 ±0.00 H=2.24 hp=.80 hp=.80 hp=.80 hp=.80 PLAN ETAJ 1 CINEMA CAPITOL hp=0.9 PLAN ETAJ GRADINA CAPITOL B B CAMERA HOL F1 F2 -- pereti plafon- pardoseala-- pardoseala-- pardoseala - beton, -- - tencuiala decoratiuni ---pardosela si plafon beton nefinisat Sc. = 443.97 mp Sc. = 165.00 mp ELEMENTE PROPUSE PENTRU DESFACERE ELEMENTE PROPUSE PENTRU COMPLETARE ELEMENTE PROPUSE PENTRU RESTAURARE CONFORM ORIGINAL CABINET VR/AR
SCHEME FUNCTIONALE
4.34 2.85 4.34 10 7 Finisaj fatada: tencuiala permeabila Copertina finisata cu tabla metalica Afisaj D D' 2.66 1.82 3.00 SPRE BALCON 2.85 A B D C C' A' D' 4.34 6.41 8.70 .90 1.20 2.66 1.82 3.00 HOL HOL

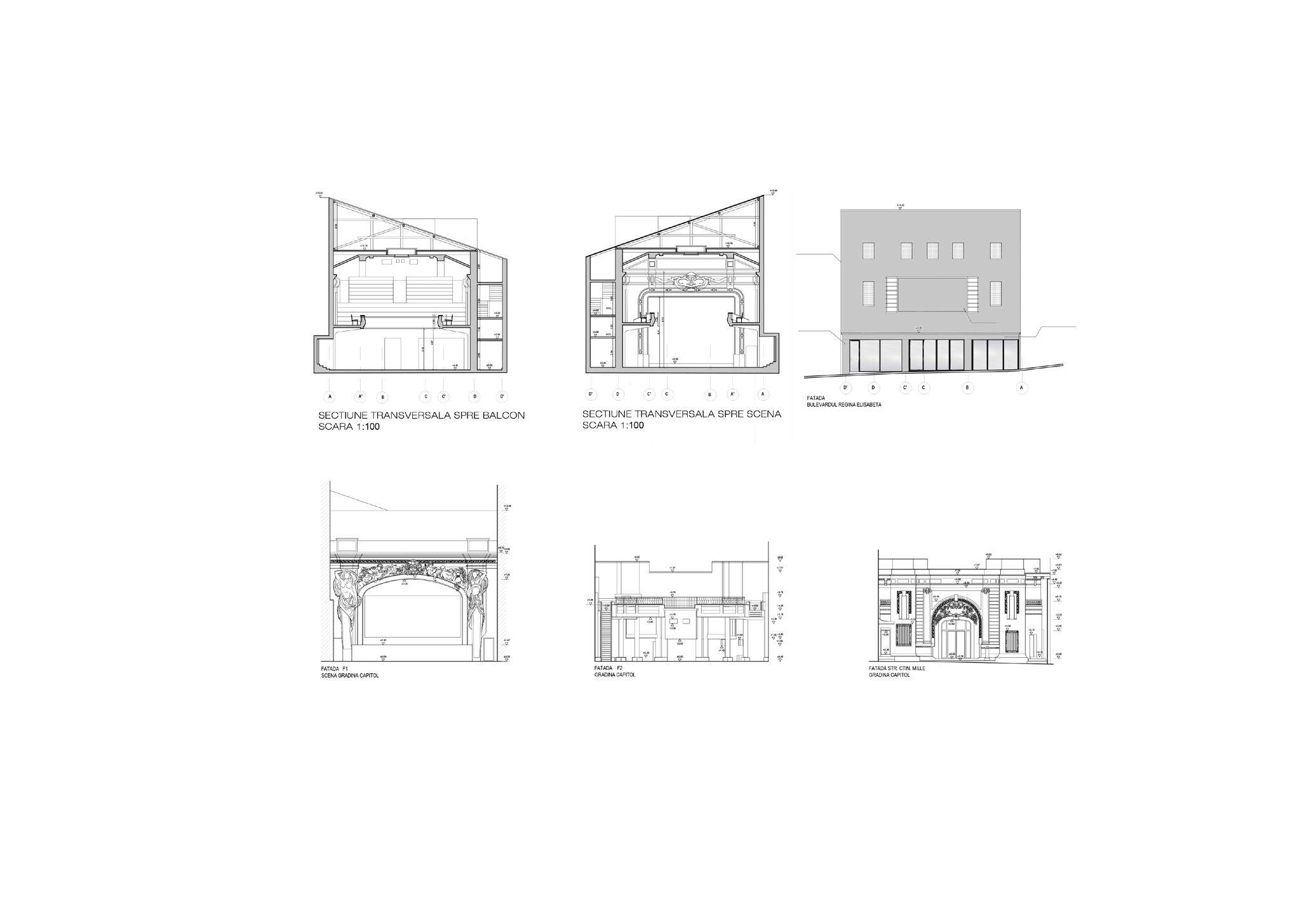

SECTIUNE TRANSVERSALA SPRE SCENA SCARA 1:100
9 9' 4 5 6 7 8 3 2 1' 1 2.34 1.70 7.62 1.35 1.29 2.65 2.24 2.75 4.20 3.99 9.90 4.35 3.65 3.73 .80 2.27 .58 .90 1.55 1.28 1.20 .45 .90 1.20 2.20 3.65 2.65 3.74 3.50 planseu lemn POD FOAIER BALCON POD POD Ventiloconvectoare Centrala Tratare aer 4.68 .51 SECTIUNE SCARA 1 PLAN SUBSOL CINEMA CAPITOL - GRADINA CAPITOL Sc. = 48.65 mp +16.62 mp = 65.27 mp 1.28 3.49 2.45 4.79 1.20 1.55 .86 PLAN ETAJ 2 1:100 SECTIUNE LONGITUDINALA 1:100 9 10 9' 4 5 6 7 8 3 2 1' 1 2.34 1.70 7.62 1.35 1.29 2.65 2.24 2.75 4.20 3.99 9.90 4.35 2.25 3.65 3.73 .80 2.27 .58 .90 1.55 1.28 1.20 .45 .90 1.20 2.20 1.65 3.65 2.65 3.74 3.50 planseu lemn POD FOAIER BALCON POD POD Ventiloconvectoare Centrala Tratare aer 4.68 .51 A A' 1.39 1.07 1.50 3.30 1.00 2.64 .93 .51 2.64 1.77 .65 .75 .37 1.44 2.28 2.64 3.90 A B A' SECTIUNE TRANSVERSALA SCARA 1:100 PLAN SUBSOL CINEMA CAPITOL - GRADINA CAPITOL Sc. = 48.65 mp +16.62 mp = 65.27 mp Hidrofor Pompa de caldura aer-apa 2.94 1.28 3.49 2.45 4.79 2.71 .84 .80 1.20 2.35 .45 .80 .32 .32 .65 .13 .52 5.64 1.55 .75 .11 .86 DEPOZITARE PLAN ETAJ 2 1:100 SECTIUNE LONGITUDINALA 1:100 39/42 Istudor Luiza portofoliu
Interior
Proiecte arhitectură de

SPRE BALCON

TRANSVERSALA SPRE BALCON

SECTIUNE TRANSVERSALA SPRE SCENA

SCARA 1:100

SECTIUNE TRANSVERSALA SPRE SCENA

SCARA 1:100

ETAJ 2 1

SECTIUNE LONGITUDINALA 1

4.20 3.65 3.73 .45 2 1.96 2.00 1.33 2.06 1.00 2.15 .72 1.97 .40 2.12 .93 1.30 POST-PRODUCTIE VR CAMERA PROIECTIE 2.25 3.49 3.24 .51 1.00 1.12 .86 12.61 .96 1.06 1.00 .38 1.59 .48 .71 1.88 2.92 .90 .48 .71 1.19 .77 2.28 4.20 4.35 D D' ETAJ 2 1 LONGITUDINALA 1 Scara 1:100 Nr 5/19 4 5 6 B C D 3 2 1' 1 C' D' 9' contur supanta Hotel Cismigiu -1.35 -0.90 CONTUR COPERTINA INTRARE +0.35 A B ZONA SERVIRE ±0.00 ---- pardoseala demontata -- plafonpardoseala, pereti si plafon nefinisat .80 2.27 .58 .90 1.55 1.28 1.20 POD 2 1' 1 1.96 2.00 3.35 1.33 2.06 2.44 1.39 1.07 1.50 1.47 4.35 .58 3.61 .34 2.11 1.37 1.27 1.55 2.05 1.07 1.50 .55 1.20 1.55 1.04 1.25 1.55 .31 2.21 1.22 2.11 2.15 .72 1.97 .40 1.35 .93 1.30 5.58 .58 BIROU POST-PRODUCTIE CABINET VR CAMERA PROIECTIE 2.25 3.49 3.24 .51 1.00 1.12 .86 12.61 .96 1.06 1.00 .38 1.59 .48 .71 1.88 2.92 .90 1.02 .87 1.66 .71 1.08 .48 .71 1.19 .77 4.20 4.35 D' 4.34 .90 1.20 1.82 3.00 SECTIUNE TRANSVERSALA SPRE BALCON 2.85 9 10 9' D Vas Rezervor Apa TGD 1.85 1.55 .95 .62 3.18 2.17 2.59 4 5 6 7 D 3 D' HOL ACCES CAMERA DE PROIECTIE PLAN
2.25 2.00 3.00 1.36 .80 .25 2.41 1.20 .40 4.45 1.04 1.47 5.87 .55 .57 2.14 3.06 3.60 1.65 .18 .33 5.75 SECTIUNE TRANSVERSALA
:100
.80 .25 1.04 5.87 .55 .57 2.14 3.06 D C C' D'
A B D C C' A' D'
Istudor Luiza portofoliu 40/42

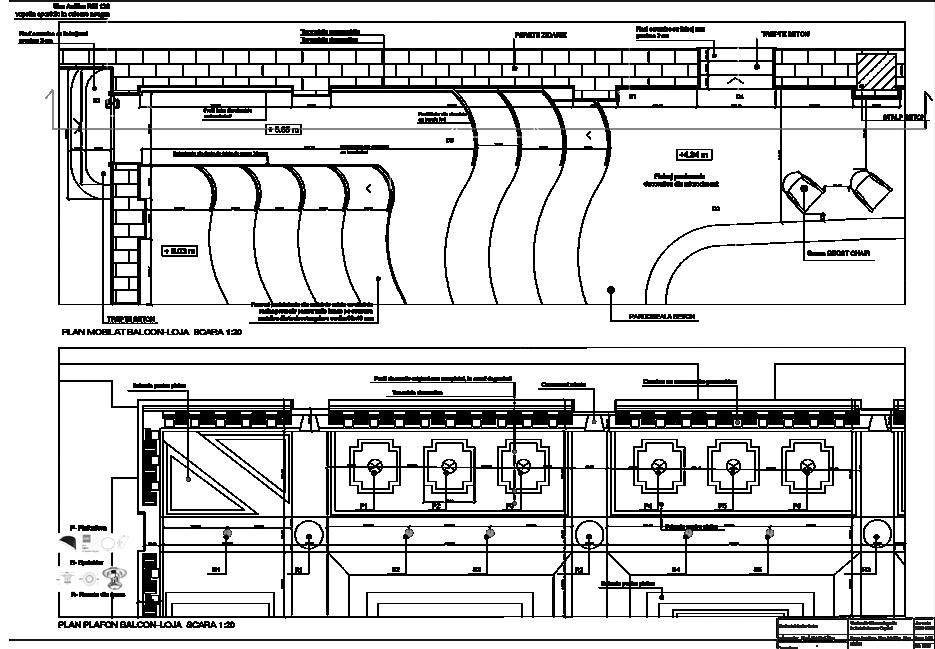

41/42 Istudor Luiza Centru de Cinematografie in fostul cinema Capitol An univ. 2022-2023 Scara 1:20 Nr 10/19 Zona detaliata- Desfasurata cu completari realizate din poliuretan, in cazul Student: Istudor Luiza Centru de Cinematografie in fostul cinema Capitol Indrumator Consultant Prof. Cristia Chira An univ. 2022-2023 Scara Nr 15/17Element Inovativ Finisaj pentru pardoseala din microciment turnat lichid 2 x 3 mm PLANSEU BETON ARMAT Tencuiala intrados planseu DETALIU 1 PLINTA CU ILUMINAT SCARA 1 LA 5 Finisaj pentru pardoseala din microciment turnat lichid 2 x 3 mm PLANSEU BETON ARMAT Tencuiala intrados planseu 194.81 2.00 DETALIU 2 FINISAJ DIN CUPRU PENTRU BALUSTRADA SCARA 1 LA 5 Placi ceramice pe strat de cimentFinisaj pentru pardoseala din microciment turnat lichid 2 x 3 mm TREPTE BETON ARMAT 6.00 248.55 Profil din alama cu sectiune rotunda DETALIU 3 FINISAJ TREPTE CATRE SCARA 1 LA 5 DETALIU 4 TAMPLARIE USA ANTIFOC CU ILUMINAT INCORPORAT SCARA 1 LA 5 Profil liniar din aluminiu cu banda led incorporata 15 x 12 mm Profil liniar din aluminiu cu banda 20.00 242.00 160.00 143.00 180.00 62.50 167.00 605.00 474.00
Istudor Luiza portofoliu Centru de Cinematografie in fostul cinema Capitol An univ. 2022-2023 Scara Nr 13/17 Zona detaliata- Randare Student: Istudor Luiza Centru de Cinematografie in fostul cinema Capitol Indrumator Consultant Prof. Cristia Chira An univ. 2022-2023 Scara Nr 14/17Zona detaliata- Randare 42/42
