Instrumentos Utilizados en Campo

Nivel de Ingeniero

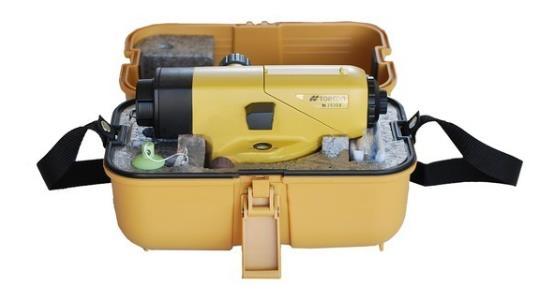

Se denomina nivel de ingeniero al instrumento topográfico que describe un plano horizontal sobre el cual es posible determinar, a partir de las lecturas sobre la mira, el desnivel que existe entre un punto y otro. Para la correcta lectura se emplea el zoom para poder ubicar el punto que estamos observando y ajustándolo de acuerdo a la distancia donde nos encontramos

Figura 3: Estación total usada en la práctica de campo

Trípode

Armazón de tres pies con patas extensibles o telescópicas que terminan en regiones de hierro con estribos para pisar y clavar en el terreno. Deben ser estables y permitir que el aparato quede a la altura de la vista del operador. Este instrumento cuenta en la parte superior una base triangular que sirve para sostener ciertos instrumentos o aparatos topográficos.

Figura 4: Trípode topográfico

Mira o Estadía

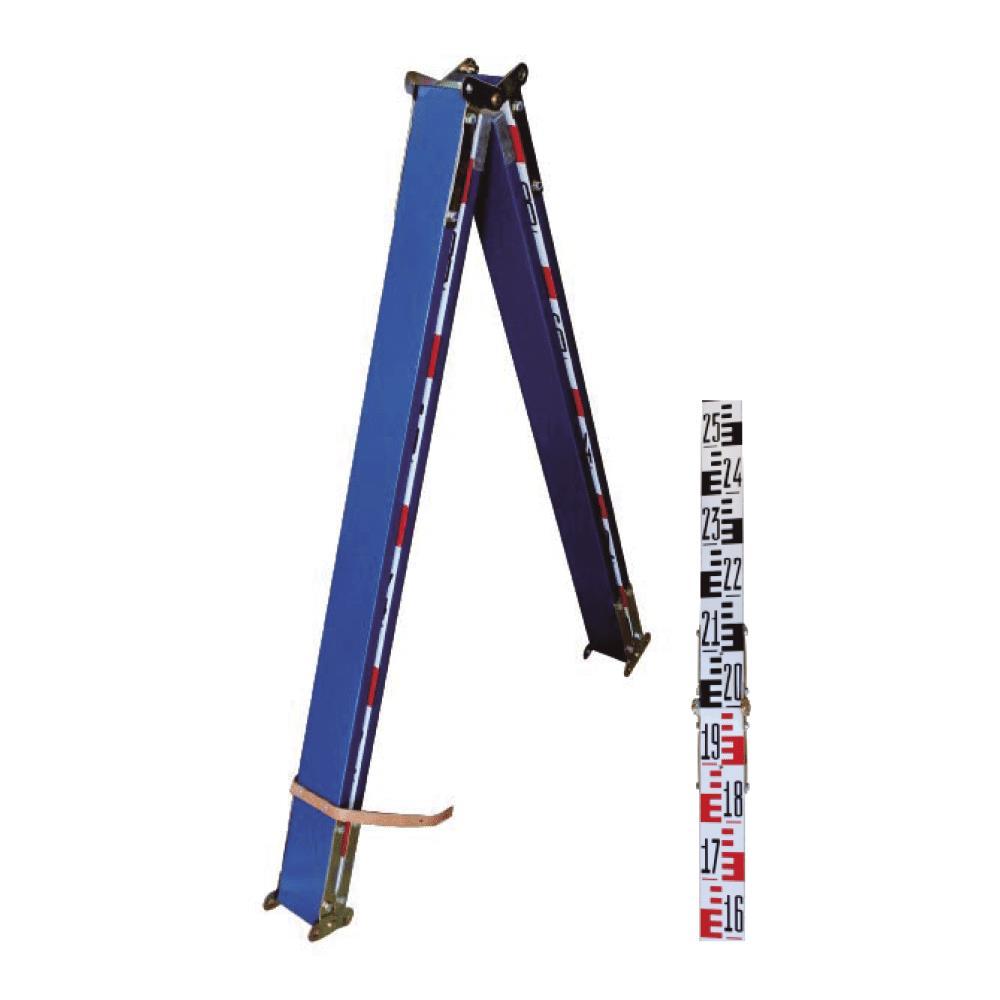

En topografía, una estadía o mira estadimétrica, es una regla graduada que permite mediante un nivel topográfico, medir desniveles, es decir, diferencias de altura. Con una mira, también se pueden medir distancias con métodos trigonométricos, o mediante un telémetro estadimétrico integrado dentro de un nivel topográfico, un teodolito, o bien un taquímetro.

La mira está graduada generalmente en dobles centímetros, puede ser de una sola pieza (enteriza) de dos piezas articuladas o de dos o más enchufadas unas en otras. La longitud más corriente de las miras es de tres o cuatro.

Figura 5: Mira plegable usada en la primera sesión práctica

Wincha o Cinta Métrica

La wincha o cinta topográfica, cuenta con una graduación y permite medir de forma directa una distancia. Para poder medir con la cinta topográfica primero debemos reconocer el cero de la cinta, luego debemos observar cuales son las menores divisiones de la cinta lo cual nos va a dar una idea de la precisión de la cinta.

Figura 6: Cinta métrica de 50m

Libreta de Campo

Un cuaderno de campo o diario de campo es una herramienta usada por investigadores de varias áreas para hacer anotaciones cuando ejecutan trabajos de campo, Esta libreta facilita el trabajo de recopilar apuntes cuando se ejecutan trabajos de campo y a la vez que permite observar con facilidad los datos obtenidos en dicho campo.

Figura 7: Libreta topográfica

Cámara Fotográfica

Se hizo uso de la cámara de un teléfono celular, para poder registrar escenas del desarrollo de la práctica de levantamiento, que evidencien el desarrollo de esta y nos permita tener un registro visual de datos o elementos importantes para el cálculo de gabinete.
