Instrumentos Utilizados en Campo

Estación Total

Se denomina estación total a un instrumento electro-óptico utilizado en topografía, cuyo funcionamiento se apoya en la tecnología electrónica. Consiste en la incorporación de un distanciómetro y un microprocesador a un teodolito electrónico. El instrumento realiza la medición de ángulos a partir de marcas realizadas en discos transparentes. Las lecturas de distancia se realizan mediante una onda electromagnética portadora con distintas frecuencias que rebota en un prisma ubicado en el punto a medir y regresa, tomando el instrumento el desfase entre las ondas La distancia horizontal, la diferencia de alturas y las coordenadas se calculan automáticamente.

Se hizo uso de la estación total en la segunda parte de la práctica de levantamiento, pero se usó en su función como teodolito.

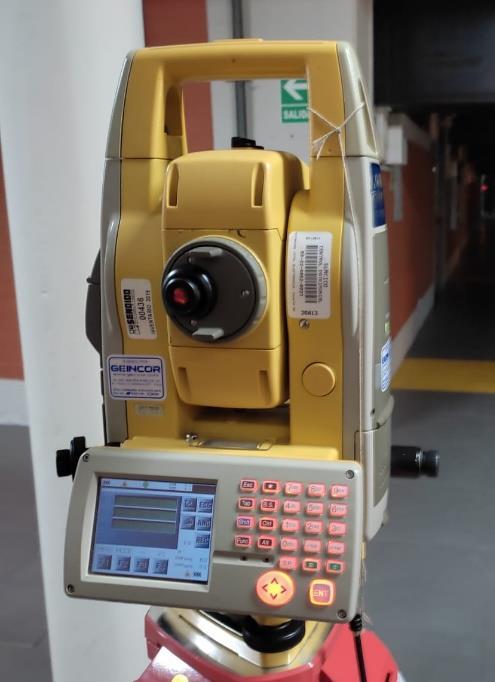

Figura 3: Estación total usada en la práctica de campo

Trípode

Armazón de tres pies con patas extensibles o telescópicas que terminan en regiones de hierro con estribos para pisar y clavar en el terreno. Deben ser estables y permitir que el aparato quede a la altura de la vista del operador. Este instrumento cuenta en la parte superior una base triangular que sirve para sostener ciertos instrumentos o aparatos topográficos.

Figura 4: Trípode topográfico

Prisma y Porta Prisma

Un prisma topográfico es un aparato, empleado para medición en topografía, de forma circular que se encuentra constituido por un conjunto de cristales. Así mismo, algunos prismas se usan en la parte superior de un poste de prisma o porta prisma, mientras que otros están hechos para montarse en la parte superior de un trípode.

Figura 5: Prisma y porta prisma usados en la segunda sesión practica

Wincha o Cinta Métrica

La wincha o cinta topográfica, cuenta con una graduación y permite medir de forma directa una distancia. Para poder medir con la cinta topográfica primero debemos reconocer el cero de la cinta, luego debemos observar cuales son las menores divisiones de la cinta lo cual nos va a dar una idea de la precisión de la cinta.

Figura 6: Cinta métrica de 50m

Libreta de Campo

Un cuaderno de campo o diario de campo es una herramienta usada por investigadores de varias áreas para hacer anotaciones cuando ejecutan trabajos de campo, Esta libreta facilita el trabajo de recopilar apuntes cuando se ejecutan trabajos de campo y a la vez que permite observar con facilidad los datos obtenidos en dicho campo.

Figura 7: Libreta topográfica

Cámara Fotográfica

Se hizo uso de la cámara de un teléfono celular, para poder registrar escenas del desarrollo de la práctica de levantamiento, que evidencien el desarrollo de esta y nos permita tener un registro visual de datos o elementos importantes para el cálculo de gabinete.
