DETALHAMENTO PAINEL GIRATÓRIO -

Victor Gordeeff 2023

O PAINEL GIRATÓRIO É UMA OPÇÃO PRÁTICA E ENGENHOSA PARA PROJETO DE MARCENARIA E INSTALAÇÃO QUE PERMITE QUE MAIS DE UM ÚNICO AMBIENTE DESFRUTE DO USO DA TV.

PARA ESTE PROJETO PARA O ESCRITÓRIO GORDEEFF ARQUITETURA FOI DESENVOLVIDO O PROGRAMA DE NECESSIDADES DE UM ESTUDIO, NO QUAL A SALA E O QUARTO DIVIDEM O ESPAÇO COM UM PAINÉL DE MARCENARIA COM PRATELEIRAS E ARMÁRIOS BAIXOS, E UM PAINÉL GIRATÓRIO CENTRAL DESLOCADO DO EIXO, DANDO MAIS DINÂMICA AO PROJETO COMO UM TODO

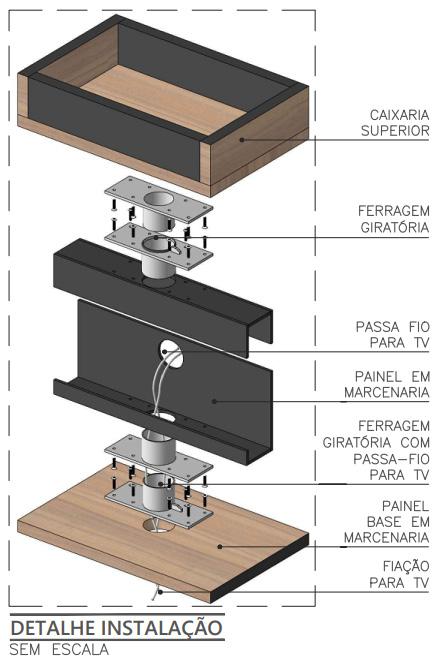

NESTE EXEMPLO, A ESTRUTURA PRINCIPAL É FORMADA POR UM ARMÁRIO BAIXO COM

FACE DUPLA E UMA ESTRUTURA DE SUSTENTAÇÃO NO TOPO EM MARCENARIA, FIXADA POR PARAFUSOS NA LAJE E OCULTA

PELO FORRO DE GESSO. ESSA ESTRUTURA EM MARCENARIA FARÁ COM QUE O PAINEL GIRATÓRIO FIQUE ALINHADO, PERMITINDO FUNCINAMENTO PLENO DAS FERRAGENS

EMBUTIDAS NA MARCENARIA

PARA A INSTALAÇÃO DOS FIOS, A PASSAGEM É FEITA A PARTIR DA CAIXA DE PASSAGEM NA ALVENARIA, FIXANDO-OS NA MARCENARIA E PASSANDO PELA FERRAGEM GIRATÓRIA, ESTA

POSSUINDO UMA ABERTURA CENTRAL. A PASSAGEM DOS FIOS PODE SER FEITA PELA PARTE SUPERIOS, OU INFERIOR DO PAINEL, PREVISTO EM PROJETO.

A FERRAGEM GIRATÓRIA POSSUI TRAVAS DE EIXO QUE IMPEDEM UM GIRO MAIOR QUE 360º, EVITANDO TORÇÃO OU ROMPIMENTO DOS CABOS E FIOS DO APARELHO DE TV.

PARA QUE A TV SEJA INSTALADA CORRETAMENTE, O PAINEL GIRATÓRIO POSSUI UMA ESTRUTURA OCA REFORÇADA INTERNAMENTE POR NERVURAS VERTICAIS EM MADEIRA. É UMA ESTRUTURA MAIS LEVE, NO QUAL O SUPORTE DA TV É PARAFUSADO, E ATRAVEZ DE UM PASSA FIOS NA MARCENARIA, OS CABOS DA TV SÃO CONECTADOS.

RENDER NÃO AUTORAL
